| Varumärke | EGO |
| Modell | SNT2400EK2753 |
| Typ | Sladdlös snöslunga |
| Spänning | 56 V DC |
| Röjningsbredd | 61 cm |
| Upptagshöjd | 51 cm |
| Hjulstorlek | 38 cm |
| Vikt | 68 kg |
| Driftstemperatur | -20°C till 10°C |
| Förvaringstemperatur | -20°C till 70°C |
| Garanterad ljudeffektnivå | 98 dB(A) |
| Vibrationsnivå (vänster handtag) | 0,3 m/s² (K=1,5 m/s²) |
| Vibrationsnivå (höger handtag) | 0,4 m/s² (K=1,5 m/s²) |
| Kompatibelt batteri | EGO ARC Lithium 56 V 5,0 Ah eller högre kapacitet |
| Huvudfunktioner | Variabel hastighetsskruv, variabel självgående, LED-belysning, vridbar utkastare 100°, justerbar skjutplåt |
| Belysning | LED-strålkastare och sidobelysning |
| Självgående | Variabel hastighet med framåt och bakåt |
| Justering av utkastare | Manuell rotation upp till 100° och kontinuerligt justerbar skjutplåt |
| Justerbara medar | Justerbar höjd efter snöförhållanden |
| Skjuvbult | Utbytbart, två reservbultar medföljer |
| Garanti | Se egopowerplus.com |
Vanliga frågor - SNT2400EK2753 EGO
Användarfrågor om SNT2400EK2753 EGO
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Blåsare i PDF-format gratis! Hitta din manual SNT2400EK2753 - EGO och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SNT2400EK2753 av märket EGO.

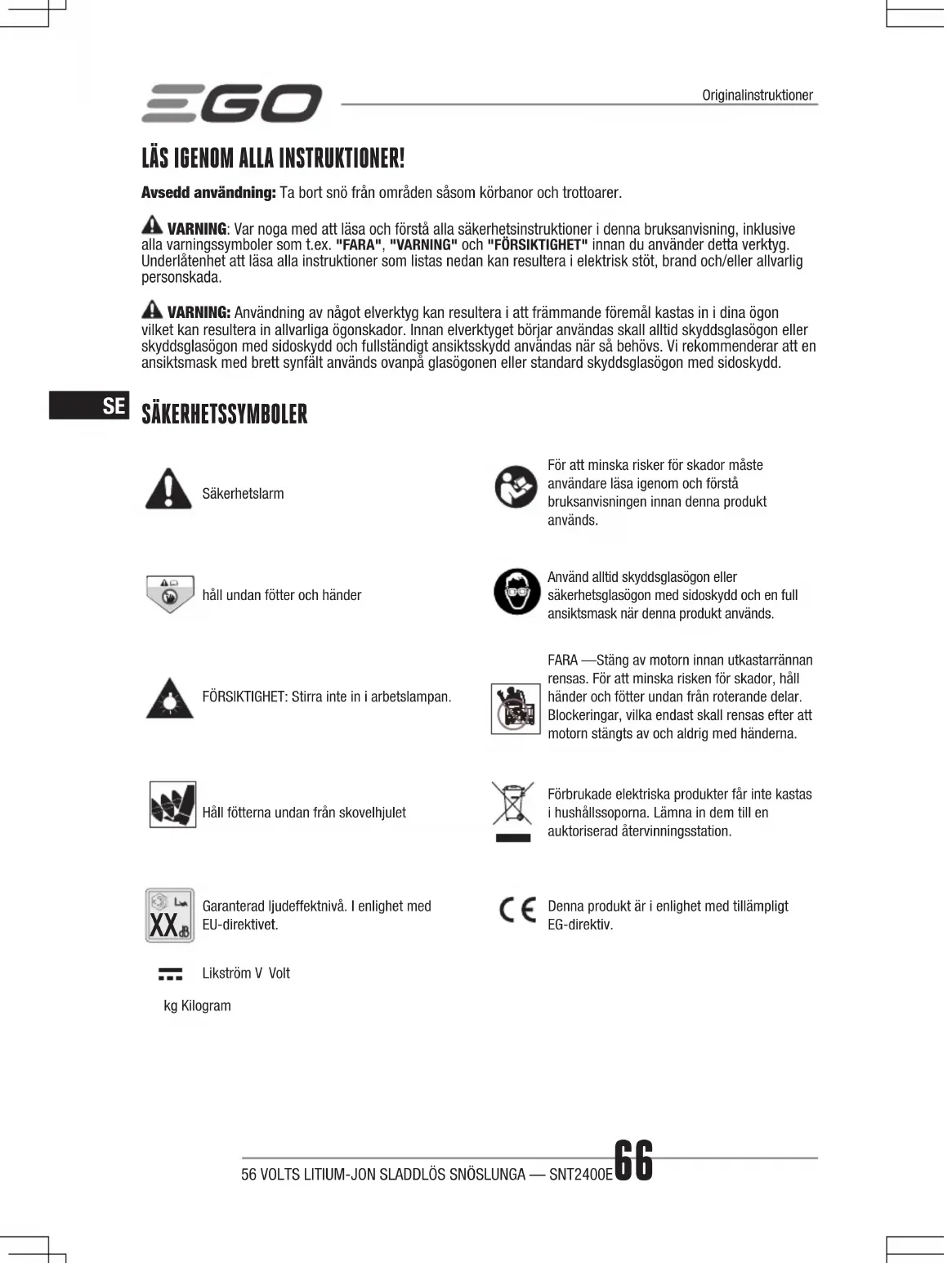

BRUKSANVISNING SNT2400EK2753 EGO
Avsedd användning: Ta bort snö från områden såsom körbanor och trottoarer.
⚠️ WARNING: Var noga med att läsa och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla varningssymboler som t.ex. "FARA", "VARNING" och "FÖRSIKTIGHET" innan du använder detta verktyg. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada.
⚠️ VARNING: Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och fullständigt ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standard skyddsglasögon med sidoskydd.
SE
SÄKERHETSSYMBOLER

Säkerhetslarm

För att minska risker för skador måste användare läsa igenom och förstå bruksanvisningen innan denna produkt används.

håll undan fötter och händer

Använd alltid skyddsglasögon eller säkerhetsglasögon med sidoskydd och en full ansiktsmask när denna produkt används.

FÖRSIKTIGHET: Stirra inte in i arbetslampan.

FARA —Stäng av motorn innan utkastarrännan rensas. För att minska risken för skador, håll händer och fötter undan från roterande delar. Blockeringar, vilka endast skall rensas efter att motorn stängts av och aldrig med händerna.

Håll fötterna undan från skovelhjulet

Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation.

Garanterad ljudeffektnivå. I enlighet med EU-direktivet.

Denna produkt är i enlighet med tillämpligt EG-direktiv.

Likström V Volt
kg Kilogram
SPECIFICATIONER
| Spänning | 56 V= | |
| Bearbetningsbredd 61cm | ||
| Intagshöjd 51cm | ||
| Hjulstorlek 38cm | ||
| Vikt 68 kg | ||
| Rekommenderad drifttemperatur | -20°C-10°C | |
| Rekommenderad förvaringstemperatur | -20°C-70°C | |
| Uppmätt ljudeffektnivå L_WA | 96,61 dB(A)K=1,6 dB(A) | |
| Ljudtrycksnivå vid operatörens öra L_PA | 82,5 dB(A)K=4 dB(A) | |
| Garanterad ljudtrycksnivå L_WA (uppmätt enligt 2000/14/EG) | 98 dB(A) | |
| Värdering av vibration a_h : | Vänster handtag | 0,3 m/s ^2 K=1,5 m/s ^2 |
| Höger handtag | 0,4 m/s ^2 K=1,5 m/s ^2 | |
BESKRIVNING
LÄR KÄNNA DIN SNÖBLÅS (bild A1 och A2)
- Sidoskena
- Batteritäckning
- Batterifack
- Hjul
- Medar
- LED-strålkastare
- Täckning
- Rengöringsverktyg utkastare
- Snöutkastarränna
- Utkastarriktare
- Bakre handtag
- LED sidobelysning
- Gasreglage matarskruv
- Huvudhandtag
- Kontrollspak - hastighet matarskruv
- Säkerhetsknapp
- Självdrivande systemets hastighetskontrollspak
- Självdrivande systemets avtryckare
- Huvudhandtag
- LED-lampknapp
-
LED-indikator
-
Utkastare - vridningshandtag
- Utkastare - riktningshandtag
- Matarskruv
- Skrapskena
- Låsknapp för batteriet
- Elektriska kontakter
PACKLISTA (BILD A3)
MONTERING
MONTERING/LOSSA HJUL
- Placera snöslungan enligt bild B för enklare montering.
- Ta bort den yttre packningen och hjulets låsstift från axeln.
- Sätt samman hjulet och den yttre packningen. Lås dem med hjulets lässtift.
Uppmärksamma: Kontrollera hjulet innan installation för att se till att pilen på hjulet är riktad framåt (bild B).
B-1 Yttre packningen B-2 Hjullåsstift
INSTALLERA HANDTAGSMONTAGET
NOTERA: Handtagsmontaget måste monteras innan snöslungan används (bild C1)
Lossa den fyra läsrattarna och dra ut bultarna. Spara dem för återmontering.
Välj en komfortabel arbetsposition enligt din längd (bild C2). Handtagsmontaget kan ställas in på tre olika höjder. (Bild C3 och bild C4 och bild C5)
Övre arbetspositionen såsom bild C3
Mellersta arbetspositionen enligt bild C4
Nedre arbetspositionen enligt bild C5
INSTALLERA SNÖUTKASTARRÄNNANS MONTAGE
⚠️ WARNING: Arbeta aldrig med snöslungan utan att hela utkastarrännan finns på plats.
- Lossa ratten för den inre stödstängen och ta bort bulten (bild D1). Spara ratten och bulten för återmontering.
| D-1 Snöutkastarränna D-2 Yttre stödstäng | ||
| D-3 ratt D-4 Inre stödstäng | ||
| D-5 Bas D-6 Bult | ||
- Lyft snöutkastarrännans montage, rikta in den yttre stödstängen med den inre stödstängen så att den yttre stödstängen glider på plats. Se till att snöutkastarrännan sitter fast på basen (bild D2).
- Fäst snöutkastarrännan med den reserverade ratten och bulten.
DRIFT
FÖR ATT MONTERA/TA BORT BATTERIPAKETET
LADDA INNAN FÖRSTA ANVÄNDNING.
Använd endast med batteripaket och laddare som listas i bild A4
NOTERA: För bästa prestanda rekommenderar vi användning med två 5,0 Ah EGO 56V Arc-litiumbatterier eller med två EGO 56V Arc-litiumbatterier med större kapacitet.
När den inte används skall 56V batteripaket förvaras i ett slutet område där temperaturen inte sjunker under -20 °C. Optimal laddningstemperaturer är mellan 5 °C och 40 °C.
Fastsättning
Skjut batteripaketet in i batterifacket tills du hör ett "klick". (BILD E1)
Borttagning
Tryck ned batterilåsknappen i batterifacket. (BILD E2)
NOTERA: Se till att haken på snöslungan snäpper på plats och att batteripaketet sitter fast i enheten innan arbetet påbörjas.
STARTA/STOPPA SNÖSLUNGAN
⚠ FÖRSIKTIGHET: Försök inte att åsidosätta funktionen hos säkerhetsknappen.
⚠️ VARNING: Se till att andra personer och djur håller sig minst 30 m från snöslungan när den används.
⚠️ VARNING: Matarskruven fortsätter att rotera i några sekunder efter det att snöslungan stängts av. Låt matarskruven sluta rotera innan den startas igen.
UPPMÄRKSAMMA: Växla inte snabbt mellan på och av med snöslungan.
Starta snöslungan
- Se till att handtagsmontaget är säkert inställd på lämplig höjd, sidoutkastarrännan är korrekt monterad, rännan och utkastarriktaren är inställd i lämplig position.
- Sätt i batteripaketet i snöslungan och stäng batterilocket.
- Tryck på säkerhetsknappen (A-16) och håll kvar i en sekund och LED-indikatorn (A-21) kommer att blinka grön. Tryck på matarskruvens gasreglage (A-13) för att slå på snöslungan medan LED-indikatorerna blinkar
UPPMÄRKSAMMA: Snöslungan kan endast slås på med matarskruvens gasreglage när LED-indikatorerna blinkar.
UPPMÄRKSAMMA: Snöslungan kanske inte startar ordentligt om batteriernas temperatur är -20 °C eller lägre. Om snöslungan inte startar, ta bort batteriet från snöslungan och värm det inomhus i 10 minuter eller längre. Sätt tillbaka batteriet och försök igen.
Stanna snöslungan
Släpp gasreglaget för matarskruven helt.
NOTERA: Den elektriska bromsen i den automatiska bromsmekanismen kommer att stoppa matarskruvens rotation inom tre sekunder efter att gasreglaget för matarskruven släppts.
Variabel hastighetssystem för matarskruven
Hastigheten hos matarskruven kan justeras för att kontrollera hur långt snön kastas.
För att öka/minska hastigheten, skjut matarskruvens gasreglage (A-15) framåt/bakåt.
Självgående system med variabel hastighet
Denna snöslunga är utrustad med variabel självdrivande hastighet. Den är beroende på matarskruvens rotation.
För att driva systemet utan matarskruvens rotation, tryck på självgående avtryckaren (A-18) till handtaget. För att öka hastigheten, flytta självdrivande systemets hastighetskontrollspak (A-17) framåt. För att minska hastigheten, flytta den självgående hastighetskontrollspaken bakåt.
För att stänga av självdrivande funktionen, släpp själgående avtryckaren.
För att flytta snöslungan bakåt, stoppa först den självgående funktionen, dra självgående hastighetskontrollspaken till positionen REVERSE, tryck sedan på självgående avtryckaren.
UPPMÄRKSAMMA: Hastigheten är fast när snöslungan används backande med självgående funktion, hastighetskontrollspaken kan inte ändra hastigheten vid backning.
UPPMÄRKSAMMA: Snöslungan kan inte ändras till bakåtgående när självdrivande funktionen körs framåt.
GASREGLAGE MATARSKRUV OCH SJÄLVDRIVANDE AVTRYCKARLÄNKNING
När det självdrivande systemets avtryckare (A-18) och gasreglaget för matarskruven (A-13) är intryckta samtidigt släpp gasreglaget för matarskruven (höger hand), gasreglaget för matarskruven kommer att förbli aktiverat. Denna funktion gör att du kan justera matarskruvens hastighet, självdrivande hastigheten och utkastarriktningen för snön medan matarskruven roterar.
För att stoppa matarskruven, släpp det självdrivande systemets avtryckare, både matarskruven självdrivande funktionen kommer att stanna.
JUSTERING AV UTKASTARRÄNNAN OCH UTKASTARRIKTAREN
Rännan kan ställas in med både riktning och avständ för utkastning av snö för att hjälpa dig att förflytta snö från ett område till ett annat.
Riktning för snöborttagning kan ställas in upp till 100° och vänster och 100° åt höger
Dra utkastarens vridningshandtag (A-22) åt vänster/höger för att vrida utkastaren åt vänster/höger.
Kastavständet för snöslungan kan ställas in genom att flytta utkastarriktaren upp eller ned.
För att öka eller minska avståndet som snön kastas iväg, dra utkastarriktarens handtag (A-23) bakåt eller framåt för att höja eller sänka utkastarriktaren (A-10). När önskad position för utkastarriktaren hittats, aktivera handtaget för utkastarriktaren i låsöppningen (F-1) (bild F).
HANTERING AV LED-SIDOLJUSEN (A-12) OCH STRÅLKASTAREN (A-6)
Tryck på LED-ljusknappen en gång för att slå på både sidoljusen och strålkastaren.
Tryck på LED-ljusknappen två gånger för att stänga av sidoljusen.
Tryck på LED-ljusknappen tre gånger för att stänga av alla lamporna.
UPPMÄRKSAMMA: Alla LED-lampor kommer att stängas av automatiskt om snöslungan inte arbetar under fem minuter.
Snöslungan är utrustad med en LED-indikator för att indikera laddningsstatusen hos batteripaketet och arbetsstatusen för snöslungan.
| LED-INDIKATOR | Innebörd Åtgärd | |
| Lyser grönt | Snöslungaren arbetar korrekt, varje batteri har minst 15 % av dess laddning kvar. | inte tillämpligt |
| Blinkar rött | Batteriet är nästa helt tömt | Stoppa snöslungan och ladda batteripaketet |
| Blinkar grön och röd alternerande | Fel | Kontakta EGO Kundtjänst |
| Lyser orange | Snöslungan stannar på grund av överhettning. | Ta bort batteripaketet från snöslungan, flytta det till skuggan och låt det svalna i minst 15 minuter |
| Blinkar orange | Snöslungan är överladdad | Ta först bort batteripaketet, kontrollera sedan och rengör om snö har samlas bakom täckningen. Sakta ned farten när du förflyttar snö. Om detta inte fungerar, kontakta EGO kundtjänst. |
三GO
| OFF och LED på batteriet blinkar | Batteriet överhettat. (Se sektionen “SKYDD HÖGBATTERIT-EMPERATUR” i denna manual) | Ta bort batteriet från snöslungan och vänta tills batteripaketet kylts ned till ungefär 67 °C, sätt sedan tillbaka batteriet och starta sedan om snöslungan. |
SNÖSLUNGA ÖVERBELASTNINGSSKYDD
Din snöslunga har ett inbyggt avkänningselement för överbelastning. När snöslungan blir överbelastad kommer motorn att sänka hastigheten automatiskt och du kommer att höra att motorljudet minskar. Sakta ned farten eller smalna av ytan som rengörs, motorn kommer sedan att automatiskt återgå till dess normala inställning. Om denna åtgärd inte löser överbelastningssituationen, kommer sensorn att automatiskt stänga av motorn och LED-indikatorn på snöslungan kommer att blinka orange. Ta bort batteripaketet från snöslungan, vänta 10 sekunder och kontrollera om det finns snö eller is som fastnat i matarskruven eller täckningen. Om så behövs, följ instruktionerna för "Rengöring av igensatt utkastare". Sätt tillbaka batteriet och starta om snöslungan.
RENGÖRING AV IGENSATT UTKASTARE
⚠️ WARNING: Använd alltid utkastarens rengöringsverktyg (A-8) som är bifogad maskinen som ett tillbehör, använd inte handen.
SKYDD HÖG BATTERITEMPERATUR
Batteripaketet kommer att generera värme under drift. Värmen försvinner långsammare vid varmt väder. Om batteritemperaturen överstiger 70 °C under drift kommer skyddskretsen omedelbart att stänga av snöslungan för att skydda batteripaketet från värmeskador. Statusindikatorn på snöslungan slocknar, beträffande LED på batteriet, se sektionen
"BATTERISKYDD" batteriets bruksanvisning för detaljer. Släpp omkopplaren, vänta tills batteripaketet kylts ned till ungefär 67 °C, starta sedan om snöslungan.
ANVÄNDNINGSTIPS
⚠️ FARA: Använd aldrig en snöslunga på frusna sjöar, floder eller liknande ytor. Dödsfall eller allvarliga skador kan uppstå om isen brister.
⚠️ FARA: Använd aldrig snöslungan på ett tak eller annan instabil yta då det kan resultera i dödsfall eller allvarliga personskador.
⚠️ WARNING: Använd inte snöslungan på is, vilken kan göra att användaren halkar och faller vilket kan resultera i allvarliga personskador.
⚠️ VARNING: Bär inte löst sittande kläder, halsdukar eller smycken. De kan fastna i rörliga delar och orsaka dödsfall eller allvarliga personskador.
⚠️ VARNING: Ha snöutkastaren riktad bort från alla elektriska enheter för att minska risken för dödsfall med elektricitet eller elektriska stötar.
⚠️ VARNING: Rikta inte snöslungan eller utkastarrännan mot personer eller husdjur. Snö eller föremål som kastas iväg kan orsaka allvarliga personskador.
⚠️ VARNING: Se till att området som skall rensas är fritt från stenar, pinnar, ledningar, grus och andra föremål som oavsiktligt kan kastas iväg av snöslungan i någon riktning och orsaka allvarliga personskador hos operatören eller andra.
- Om enheten kommer i kontakt med någon typ av hinder eller skräp under användningen, stoppa snöslungan, ta bort batteripaketet, ta bort hindret och inspektera enheten noga om där finns skador innan du fortsätter.
⚠️ VARNING: Sträck dig aldrig in i utkastarrännan eller placera någon del av kroppen framför snöslungan medan enheten krös eller när batteripaketet är installerat. Se alltid till att alla rörliga delar har stannat och att batteripaketet har tagits bort innan något hinder tas bort. Underlåtenhet att följa dessa instruktioner kan resultera i allvarliga personskador.
■ Uppmärksamma vindriktningen innan du börjar. När så är möjligt, kasta snön i samma riktning som vinden blåser för att förhindra att snö kastas tillbaka i ditt ansikte.
- Vissa delar på snöslungan kan frysa under extrema väderförhållanden. Försök inte att använda enheten om den har frysta delar.
- När arbetet är klart, låt motorn köras i ytterligare några minuter för att förhindra att rörliga delar fryser, vrid sedan rännans rotationshandtag fram och tillbaka några gånger för få bort ansamlad is. Se till att rensa bort all snö och is från basen på rännan.
- Vid snöväder och kalla väderförhållanden kan vissa kontroller och rörliga delar frysa. Använd inte kraft för att föröka använda frysta kontroller. Om du har problem med att hantera några kontroller eller delar, starta maskinen såsom sektionen "STARTA/STOPPA SNÖSLUNGAN" visar och låt den köra några minuter.
UNDERHÅLL
ALLMÄNT UNDERHÅLL
Använd inte lösningsmedel när du rengör plastdelarna. De flesta plaster är känsliga för skador från olika typer av kommersiella lösningsmedel och kan skadas av dess användning. Använd en ren trasa för att ta bort smuts, damm, olja, fett osv.
SMÖRJA MASKINEN
Alla lager i denna produkt är smorda med tillräcklig mängd höggradigt smörjmedel för enhetens livslängd under normala driftförhållanden. Därför behövs ingen ytterligare smörjning av lagren.
- Ta bort batteriet.
- Lossa och ta bort muttrarna, packningen och meden från skruvarna (bild G1).
- Byt meden mot en ny om så behövs.
- Höjden på meden kan justeras enligt de verkliga snöförhållandena utan att helt ta bort muttrarna, lossa dem bara och justera meden och dra sedan åt igen (bild G2).
BYTA UT SAXPINNEN
Saxpinnarna är placerade på matarskruvens axel (bild H1). De hjälper till att absorbera vridmomentet vid direktstopp när matarskruven träffar ett hinder under arbetet och skyddar växellådan och motorn från skador.
H-1 Matarskruvaxel H-2 Saxpinne
För att byta saxpinnarna, ta bort batteriet, ta bort den trasiga saxpinnen från matarskruvens axel och sätt tillbaka dem med nya bultar.
UPPMÄRKSAMMA: Två ytterligare saxpinnar finns förvarade på rännmontaget, byt mot nya om originalet är trasiga. (Bild H2).
FÖRVARA SNÖSLUNGAN
⚠ FÖRSIKTIGHET: Se till att all smält snö som kan droppa från snöslungan torkas bort för att förhindra risken för att halka och ramla.
■ Ta bort batteripaketet och förvara det på annan plats utom räckhåll för barn.
Innan förvaring, torka bort all fukt, smuts eller skräp från batteriområdet.
■ Torka snöslungan med en ren och torr trasa.
■ Kontrollera alla muttrar, bultar, vred, skruvar etc. att de är åtdragna.
■ Inspektera rörliga delar om de är skadade, spräckta eller slitna. Reparera alla skadade delar och ersätt delar som saknas.
■ Förvara snöslungan på en ren, torr och sluten plats utom räckhåll för barn.
■ Förvara det inte nära korrosiva material, såsom gödningsmedel eller bergssalt.
Skydda miljön

Kassera inte elektriska apparater som osorterat kommunalt avfall, lämna in till närmaste återvinningsstation.
Kontakta de lokala myndigheterna för information beträffande tillgängliga insamlingssystem.
Om elektriska apparater kasseras på avfallsupplag eller soptippar kan farliga ämnen läcka ut i grundvattnet och tränga in i livsmedelskedjan och skada din hälsa och välbefinnande.
FELSÖKNING

WARNING: Ta alltid bort batteripaketet vid service eller transport av snöslungan. Skydda alltid dina händer genom hvända kraftiga handskar när underhåll utförs på snöslungans utkastare eller skrapskena.
| PROBLEM ORSAK LÖSNING | ||
| Snöslungan startar inte. | Batteriladdningen är låg.Matarskruvens avtryckare är inte nedtryckt när LED-indikatorn blinkar grön.Matarskruven är fryst med snö eller is.Batteriet är överhettat. LED-indikatorn på batteriet blinkar orange eller lyser röd (se sektionen “SKYDD HÖG BATTERITEMPERATUR” i denna manual). | Ladda batteriet.Tryck på gasreglaget för matarskruven när LED-indikatorn blinkar. Om LED-indikatorn slutar blinka svarar inte snöslungan på tryckning på gasreglaget för matarskruven.Ta först bort batteripaketet, använd medföljande rengöringsverktyg för utkastaren för att ta bort snö eller is som hindrar matarskruven. Starta om snöslungan.Ta bort det överhettade batteriet från snöslungan och vänta till batteripaketet svalna till ungefär 67 °C, sätt sedan tillbaka batteriet och starta om snöslungan. |
| Motorn är påslagen med matarskruven snurrar inte. | Saxpinnen är av. | För att byta ut saxpinnen, följ avsnittet “BYTA SAXPINNEN” i denna manual. |
| LED-lampknappen är känslig för första tryckningen. | Den interna självkontrollprocessen orsakar en lätt svarsfördröjning vid första knapptryckningen. | Tryck på LED-lampknappen och håll kvar i en sekund. |
| LED-indikatorn på batteriet fortsätter lysa efter att snöslun-gans matarskruv slutat arbeta eller självdrivningssystemet stängs av. | Den elektriska kretsen är i standby-läge för nästa omstart. LED kommer att slockna automatiskt om snöslungan inte används under fem till 10 minuter. | Lämna den eller ta bort batteriet från batterifacket. |
GARANTI
Besök webbsidan egopowerplus.com för fullständiga villkor för EGO garantipolicy.
