GEBRUIKSAANWIJZING LBP8000E EGO

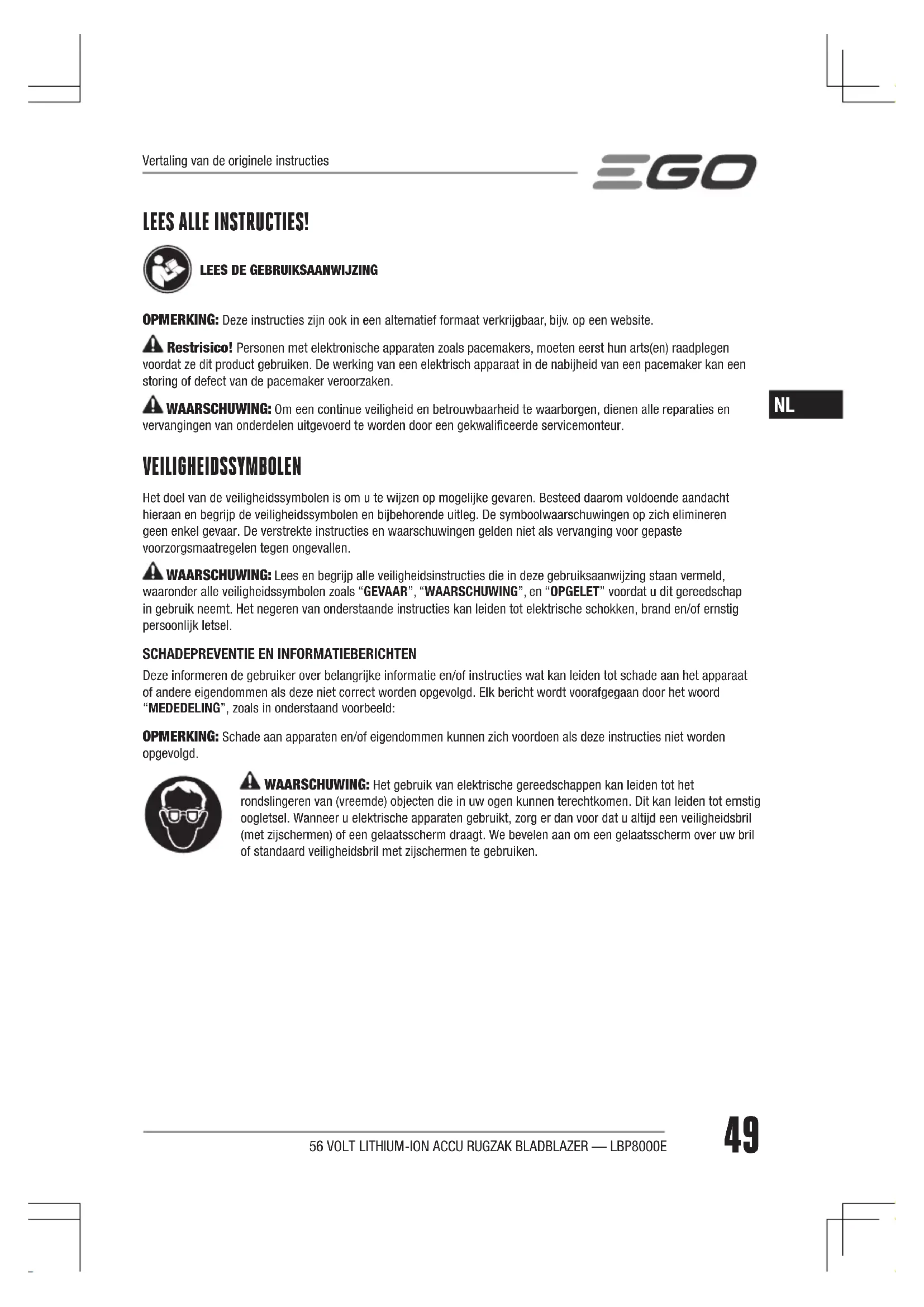

56 VOLT LITHIUM-ION ACCU RUGZAK BLADBLAZER — LBP8000E LEES ALLE INSTRUCTIES!

LEES DE GEBRUIKSAANWIJZING

OPMERKING: Deze instructies zijn ook in een alternatief formaat verkrijgbaar, bijv. op een website. Restrisico! Personen met elektronische apparaten zoals pacemakers, moeten eerst hun arts(en) raadplegen voordat ze dit product gebruiken. De werking van een elektrisch apparaat in de nabijheid van een pacemaker kan een storing of defect van de pacemaker veroorzaken. WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een gekwalificeerde servicemonteur. VEILIGHEIDSSYMBOLEN Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De verstrekte instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruiksaanwijzing staan vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR”, “WAARSCHUWING”, en “OPGELET” voordat u dit gereedschap in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

SCHADEPREVENTIE EN INFORMATIEBERICHTEN

Deze informeren de gebruiker over belangrijke informatie en/of instructies wat kan leiden tot schade aan het apparaat of andere eigendommen als deze niet correct worden opgevolgd. Elk bericht wordt voorafgegaan door het woord “MEDEDELING”, zoals in onderstaand voorbeeld: OPMERKING: Schade aan apparaten en/of eigendommen kunnen zich voordoen als deze instructies niet worden opgevolgd. WAARSCHUWING: Het gebruik van elektrische gereedschappen kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrische apparaten gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. Vertaling van de originele instructies50

56 VOLT LITHIUM-ION ACCU RUGZAK BLADBLAZER — LBP8000E VEILIGHEIDSVOORSCHRIFTEN Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar steekt en gebruikt. Veiligheidswaarschuwing Draag altijd een veiligheidsbril (met zijschermen) en een gelaatsscherm als u dit product gebruikt. Draag altijd gehoorbescherming wanneer u dit product gebruikt. De gebruiker dient de gebruiksaanwijzing voor gebruik van dit product te lezen om risico op letsel te beperken. Houd alle omstanders minstens 15 meter uit de buurt. Dit product is in overeenstemming met de EG-richtlijnen. Dit product is in overeenstemming met de toepasselijke richtlijnen van het VK. Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf. V Volt A Ampère Hz Hertz W Watt min Minuten m

/h Kubieke meter per uur km/h Kilometer per uur Gelijkstroom

Snelheid zonder belasting ... /min Per minuut IPX5 Bescherming tegen waterstralen51

Maximale luchtsnelheid 85 m/sMaximale blaaskracht 26 NAanbevolen bedrijfstemperatuur-15°C-40°CAanbevolen opslagtemperatuur -20°C-70°CGewicht bladblazer (Zonder accu, met buis)7,4 kgGemeten geluidsniveau L 97 dB(A) K=1,2 dB(A)Geluidsdrukniveau bij het oor van de bediener L 86,2 dB(A K=2,5 dB(A)Gewaarborgd geluidsvermogensniveau L (in overeenstemming met 2000/14/EC)98 dB(A)Trilling a 0,4 m/s² K=1,5 m/s

◾ De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken; ◾ De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. OPMERKING: De trillingsemissie tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de gebruiker te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen. PAKLIJST (AFB. A1) BESCHRIJVING KEN UW BLADBLAZER (afb. A1 & A2) 1. Handgreep2. Accu-ontgrendelingsknoppen3. Vergrendeling4. Elektrische contacten5. Ondersteunende handgreep6. Luchtinlaat7. Balg8. Bedienhandgreep buis9. Blaasbuis10. Bedienhandgreep11. Rugzak plaat12. Bladblazerbuis opslagknop13. Instelbaar ondersteunend harnas14. Conisch mondstuk15. Cruise control knop16. Lcd-scherm17. Turboknop18. Drukschakelaar19. Groef van de inhaakbuis20. Snelle ontgrendelingshendel21. Vermogensmeter22. Ventilator icoon23. Turbo-indicator24. Luchtsnelheidsindicator25. Cruisecontrol icoon26. Accusymbool WAARSCHUWING: Om dit product op een veilige manier te gebruiken moet men zowel de informatie vermeld op het apparaat en in deze gebruikershandleiding goed begrijpen alsmede een goede kennis hebben van de taak die u wilt uitvoeren. Voordat u dit product gebruikt, maak u zich vertrouwt met alle gebruiksfuncties en veiligheidsvoorschriften. MONTAGE WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Probeer niet om dit product aan te passen of accessoires te maken die niet voor gebruik met deze bladblazer zijn aanbevolen. Een dergelijke aanpassing of wijziging is misbruik en kan leiden tot gevaar en een ernstig persoonlijk letsel. WAARSCHUWING: Om het toevallig starten van het apparaat , dat ernstig persoonlijk letsel kan veroorzaken, te voorkomen, verwijder altijd de accu’s uit52

56 VOLT LITHIUM-ION ACCU RUGZAK BLADBLAZER — LBP8000E het gereedschap voordat u onderdelen monteert.

DE BLAASBUIZEN MONTEREN

Aansluiting van de bedieningshandgreep buis montage op de balg (afb. C) 1. Steek het bovenste uiteinde van de bedienhandgreep buis tot aan de aanslag in de balg.2. Draai de schroef in de klemkraag op de balg volledig vast.C-1 KlemkraagC-2 Schroef Aansluiting van de bladblazerbuis op de bedienhandgreep buis (afb. D) 1. Draai de snelle ontgrendelingshendel en de vleugelmoer los en verwijder deze van de buisklem die op de bladblazerbuis is bevestigd.D-1 BuisklemD-2 Vleugelmoer2. Breng de groef in de bladblazerbuis op één lijn met de ribbel op de bedienhandgreep buis, schuif de bladblazerbuis over de bedienhandgreep buis tot aan de aanslag.3. Steek de pen van de snelle ontgrendelingshendel in en sluit de hendel op de buisklem.4. Draai de vleugelmoer aan om de buisklem vast te zetten. Aansluiting van het conische mondstuk op de bladblazerbuis (afb. E, F) 1. Lijn de groef in het mondstuk uit met de vergrendeling op de buis. Duw het mondstuk over de buis totdat het stevig vastklikt.2. Om het mondstuk te verwijderen, druk op de ontgrendelingsknop voor het mondstuk en houd deze ingedrukt om de vergrendeling te ontkoppelen. Trek het mondstuk vervolgens recht van de buis van de bladblazer af.E-1 Mondstuk-vrijgaveknopE-2 Vergrendeling GEBRUIK WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onoplettendheid kan ernstig letsel teweegbrengen. WAARSCHUWING: Gebruik geen opzetstukken of toebehoren die niet door de fabrikant van dit product zijn aanbevolen. Het gebruik van niet aanbevolen opzetstukken of toebehoren kan leiden tot ernstig persoonlijk letsel. WAARSCHUWING: Verwijder altijd de accu’s uit het product wanneer u onderdelen monteert, aanpassingen uitvoert, het product reinigt of wanneer niet in gebruik. Het verwijderen van het accu’s voorkomt een toevallige inschakeling dat ernstig persoonlijk letsel kan veroorzaken.Voor elk gebruik dient u het complete product op beschadigingen, missende of los zittende onderdelen zoals schroeven, moeren, bouten, doppen etc. te controleren. Draai alle bevestigingen en doppen goed vast en gebruik dit product niet totdat alle missende of beschadigde onderdelen zijn vervangen. WAARSCHUWING: In geval van nood maakt u de borstgesp recht los om de bladblazer uit te doen. TOEPASSING U kunt dit product gebruiken voor onderstaand vermelde doeleinden: ◾ Reinigen van harde oppervlakken zoals opritten en paden. ◾ Houd terrassen en opritten vrij van bladeren en dennennaalden. OPMERKING: Het gereedschap mag alleen voor het voorheen genoemde doeleinde worden gebruikt. Ieder ander gebruik is in dit geval misbruik.

INSTALLEREN/VERWIJDEREN VAN DE ACCU’S

OPLADEN VOOR EERSTE INGEBRUIKNAME. Gebruik alleen met accu’s en opladers vermeld in afb. B. OPMERKING: Voor de beste prestaties adviseren wij het gebruik van een EGO 56V accu met een capaciteit van meer dan 5,0 Ah.De bladblazer heeft twee actieve accuvakken aan de linker- en rechterzijde van de accuvakbehuizing. OPMERKING: De bladblazer werkt op een of twee accu’s. Het gebruik van twee accu’s geeft u een langere looptijd en een efficiënt stroomverbruik dat wordt beheerd door de PEAK POWER -technologie.Als een accu is geplaatst in het met 1 of 2 gemarkeerde accuvak op de rugzak plaat, gaat het bijbehorende accu-symbool branden op het LCD-scherm (afb. G) nadat u de bladblazer heeft ingeschakeld.53

56 VOLT LITHIUM-ION ACCU RUGZAK BLADBLAZER — LBP8000E G-1 Plaatsaanduiding accuvak ◾ Hoe te installeren (afb. H) Breng de ribbels van de accu in een lijn met de montagesleuven en druk de accu naar beneden totdat u “klik” hoort. Herhaal de procedure om de tweede accu te installeren. ◾ Hoe te verwijderen (afb. I) Druk op de accu-ontgrendelingsknoppen en trek de accu’s eruit. WAARSCHUWING: Houd altijd rekening met de positie van uw voeten, kinderen of huisdieren die zich in de buurt bevinden in het oog wanneer u op de accu-ontgrendelingsknop drukt. Ernstig letsel kan zich voordoen wanneer de accu valt. Verwijder de accu NOOIT wanneer u zich op een hoge positie bevindt.

POSITIONEREN VAN DE RUGZAK BLADBLAZER

WAARSCHUWING: Draag gepaste kleding om het risico op letsel tijdens gebruik van dit gereedschap te beperken. Draag geen los hangende kleding of sieraden. Draag oog- en oor/gehoorbescherming. Draag een stevige lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen of ga niet blootsvoets. Het ondersteunende harnas instellen

1. Steek uw armen door de schouderriemen om de

bladblazer op uw rug te positioneren.

2. Pas beide schouderriemen aan tot u zich comfortabel

voelt met de bladblazer op uw rug (afb. J).

rugzak goed wordt ondersteund door uw heupen (afb. L & M).

5. Stel de schouderriemen opnieuw in voor uw veiligheid

en comfort. Zorg ervoor, dat de rugzak veilig op uw rug zit, waarbij het gewicht wordt ondersteund door de heupriem en zonder te veel te bewegen als u beweegt (afb. N).

6. Mocht er nog een stuk riem over zijn rond de middel,

kunt u deze tussen het elastiek aan één van beide zijden steken (afb. O).

7. Om het gereedschap weer los te maken van uw rug,

drukt u gewoon op de heup- en borstgespen om deze los te maken (afb. P). Aanpassen van de bedienhandgreep

1. Laat de snelle ontgrendelingshendel los om de

bedienhandgreep naar voren of naar achteren te bewegen (afb. Q & R) en vergrendel vervolgens de snelle ontgrendelingshendel om de hendel vast te zetten.

2. U kunt de handgreep indien gewenst voor uw comfort

ook draaien (afb. S). Instellen van de lengte van de bedienhandgreep buis (afb. T1, T2)

1. Maak de snelle ontgrendelingshendel los om de

bladblazerbuis in een comfortabele werkpositie te zetten.

2. Zet de snelle ontgrendelingshendel vast om de

bladblazerbuis op zijn plaats te houden.

DE BLADBLAZER STARTEN/STOPPEN

Drukschakelaar (afb. U1, U2) ◾ Druk de drukschakelaar in om de bladblazer aan te zetten. Het LCD-scherm toont de brandstofmeter, het accusymbool en de luchtsnelheidsmeter. ◾ De luchtsnelheid van de bladblazer wordt geregeld met de drukschakelaar. Hoe verder de drukschakelaar wordt ingedrukt, hoe meer lucht er uit het mondstuk stroomt. Pas de snelheid aan de hand van de taak aan. Het bijbehorende luchtsnelheidssymbool verschijnt op het LCD-scherm. ◾ Laat de schakelaar los om de bladblazer uit te zetten. Na 6 seconden gaat het LCD-scherm uit. Turbo-modus Houd de schakelaar ingedrukt en druk op de turboknop om de luchtstroom te maximaliseren (afb. U1). De turbo-indicator en het ventilatorsymbool branden op het LCD-scherm (afb. U3). OPMERKING: De bladblazer keert terug naar de vorige snelheid wanneer de turboknop wordt losgelaten. Cruisecontrol model De cruisecontrol-modus biedt bediening zonder drukschakelaar. Om de cruisecontrol-modus in te schakelen:

1. Druk de drukschakelaar in op de gewenste snelheid en

houd hem ingedrukt (afb. U1).

2. Druk op de cruisecontrol-knop. Laat de knop los

wanneer het symbool van de cruisecontrol op het LCD- scherm verschijnt (afb. U4).

3. Laat de drukschakelaar los, de bladblazer blijft

56 VOLT LITHIUM-ION ACCU RUGZAK BLADBLAZER — LBP8000E Druk in de cruisecontrol-modus op de turboknop om de luchtsnelheid tijdelijk te verhogen tot het maximum niveau. De bladblazer hervat de vorige snelheid wanneer de turboknop wordt losgelaten. Om de cruisecontrol-modus uit te schakelen: Druk nogmaals op de cruisecontrol-knop om de cruisecontrol-modus uit te schakelen. Het cruisecontrol-symbool op het LCD-scherm verdwijnt. Tips voor het gebruik van de bladblazer ◾ Gebruik een hark of bezem om het afval los te maken voordat u het wegblaast. In een stoffige omgeving, maak het oppervlak lichtjes nat als geval water aanwezig is. ◾ Let op voor kinderen, huisdieren, open vensters of pas gewassen auto’s. Blaas het vuil op een veilige manier weg. ◾ Na gebruik van een accubladblazer of ander apparaat , ruim het vuil op! ONDERHOUD WAARSCHUWING: Gebruik voor reparaties uitsluitend identieke reserve-onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen. WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, dient u de accu voor de reiniging of het onderhoud altijd uit het product te verwijderen. ALGEMEEN ONDERHOUD Maak de kunststof onderdelen niet schoon met oplosmiddelen. De meeste kunststoffen kunnen worden beschadigd wanneer ze in contact komen met commerciële oplosmiddelen. Gebruik een schone doek voor het verwijderen van vuil, stof, olie, smeer, etc. WAARSCHUWING: Zorg dat remvloeistoffen, benzine, producten op basis van aardolie, oliën, etc. op geen enkel moment met de kunststof onderdelen in aanraking komen. Chemicaliën kunnen de kunststof onderdelen beschadigen, verzwakken of vernietigen en ernstig persoonlijk letsel veroorzaken. OPSLAG ◾ Haal de accu uit de bladblazer. ◾ Verwijder alle vreemde materialen uit de luchtinlaten van de accubladblazer. ◾ Breng de bladblazerbuis opslagknop in één lijn met de ophanggroef van de buis en haak de buis van de bladblazer op de behuizing van het accuvak (afb. V & W). ◾ Berg binnenshuis op in een ruimte die voor kinderen ontoegankelijk is. Houd uit de buurt van corrosieve middelen, zoals tuinchemicaliën en strooizout.V-1 Bladblazerbuis opslagknopV-2 Groef van de inhaakbuis Het milieu beschermen Gooi geen elektrische apparatuur, gebruikte accu’s en laders weg via het huishoudelijk afval!Geef dit product af bij een geautoriseerd recyclingbedrijf en zorg dat het apart kan worden ingezameld. Elektrisch gereedschap moet worden afgegeven voor een milieuvriendelijke recycling.55

56 VOLT LITHIUM-ION ACCU RUGZAK BLADBLAZER — LBP8000E PROBLEEMOPLOSSING PROBLEEM OORZAAK OPLOSSINGDe bladblazer werkt niet. ◾ Er is geen elektrisch contact tussen de bladblazer en accu's. ◾ Verwijder de accu, controleer de contacten en bevestig de accu weer. ◾ De accu's zijn leeg. ◾ Laad de accu's op. ◾ De accu's of de bladblazer zijn te heet. ◾ Koel de accu's en bladblazer af totdat de temperatuur lager dan 67°C is. De luchtsnelheid neemt significant af. ◾ De luchtinlaat is verstopt door vuil. ◾ Verwijder de accu's, ontdoe van vuil. ◾ Buitensporige slijtage van de motorventilator. ◾ Neem contact op met het servicecentrum van EGO voor reparatie.Lcd-scherm storing ◾ Lcd-scherm is stuk of slechte bedrading van het lcd-scherm. ◾ Neem contact op met het servicecentrum van EGO voor reparatie. GARANTIE EGO-GARANTIEBELEID Bezoek alstublieft de website egopowerplus.com voor de volledige voorwaarden van het EGO-garantiebeleid.56
