LBP8000E - Повітродувка EGO - Безкоштовний посібник користувача

Тип продукту	Акумуляторний ранцевий повітродув
Бренд	EGO
Модель	LBP8000E
Напруга	56 В
Максимальний потік повітря	1360 м³/год
Максимальна швидкість повітря	85 м/с
Максимальна сила обдуву	26 Н
Вага (без акумулятора, з трубкою)	7,4 кг
Рівень акустичної потужності	97 дБ(А)
Рівень звукового тиску (на вуха)	86,2 дБ(А)
Вібрація	0,4 м/с²
Робоча температура	від -15°C до 40°C
Температура зберігання	від -20°C до 70°C
Захист	IPX5
Живлення	Літій-іонний акумулятор 56 В (2 слоти)
Основні функції	Турбо, регулятор швидкості, РК-дисплей
Вміст упаковки	Повітродув, трубка для обдуву, конусна насадка, ремені, інструкція
Обслуговування	Очищати впускні отвори, виймати акумулятори
Безпека	Носити окуляри та захист слуху, триматися на відстані 15 м від людей
Гарантія	Зверніться на сайт egopowerplus.com

Часті запитання - LBP8000E EGO

Як зібрати повітродув LBP8000E?

Вставте трубку рукоятки керування в повітродув, затягніть хомут. Зафіксуйте трубку обдуву, вирівнявши пази та затягнувши важіль. Додайте конусну насадку до клацання.

Які акумулятори використовувати з цим повітродувом?

Використовуйте акумулятори EGO 56V, бажано ємністю понад 5,0 А·год для кращої продуктивності. Повітродув може працювати з одним або двома акумуляторами.

Як встановити акумулятори?

Вирівняйте краї акумулятора з пазами та натисніть до клацання. Для виймання натисніть кнопки розблокування з боків.

Як відрегулювати ремені?

Просуньте руки в лямки, закрийте грудну та поясну пряжки, відрегулюйте лямки для зручного положення. Вага має припадати на стегна.

Як активувати турбо-режим?

Утримуйте курок натиснутим і натисніть кнопку турбо. Індикатор турбо засвітиться на екрані. Відпустіть кнопку, щоб повернутися до попередньої швидкості.

Як використовувати регулятор швидкості?

Натисніть курок до бажаної швидкості, натисніть кнопку регулятора швидкості. З'явиться іконка. Щоб вимкнути, натисніть кнопку знову.

Що робити, якщо повітродув не запускається?

Перевірте контакт акумуляторів, зарядіть їх, якщо вони розряджені, або дайте охолонути, якщо занадто гарячі (температура вище 67°C).

Швидкість повітря падає, що робити?

Очистіть впускний отвір, засмічений сміттям. Якщо проблема не зникає, зверніться до сервісного центру EGO.

Як зберігати повітродув?

Вийміть акумулятори, очистіть впускні отвори, повісьте трубку обдуву на петлю для зберігання. Зберігайте всередині приміщення, подалі від корозійних матеріалів.

Яке регулярне обслуговування необхідне?

Очищайте впускні отвори після кожного використання. Не використовуйте розчинники. Перевіряйте, чи всі кріплення затягнуті. Ремонт довірте професіоналу.

ПОСІБНИК КОРИСТУВАЧА LBP8000E EGO

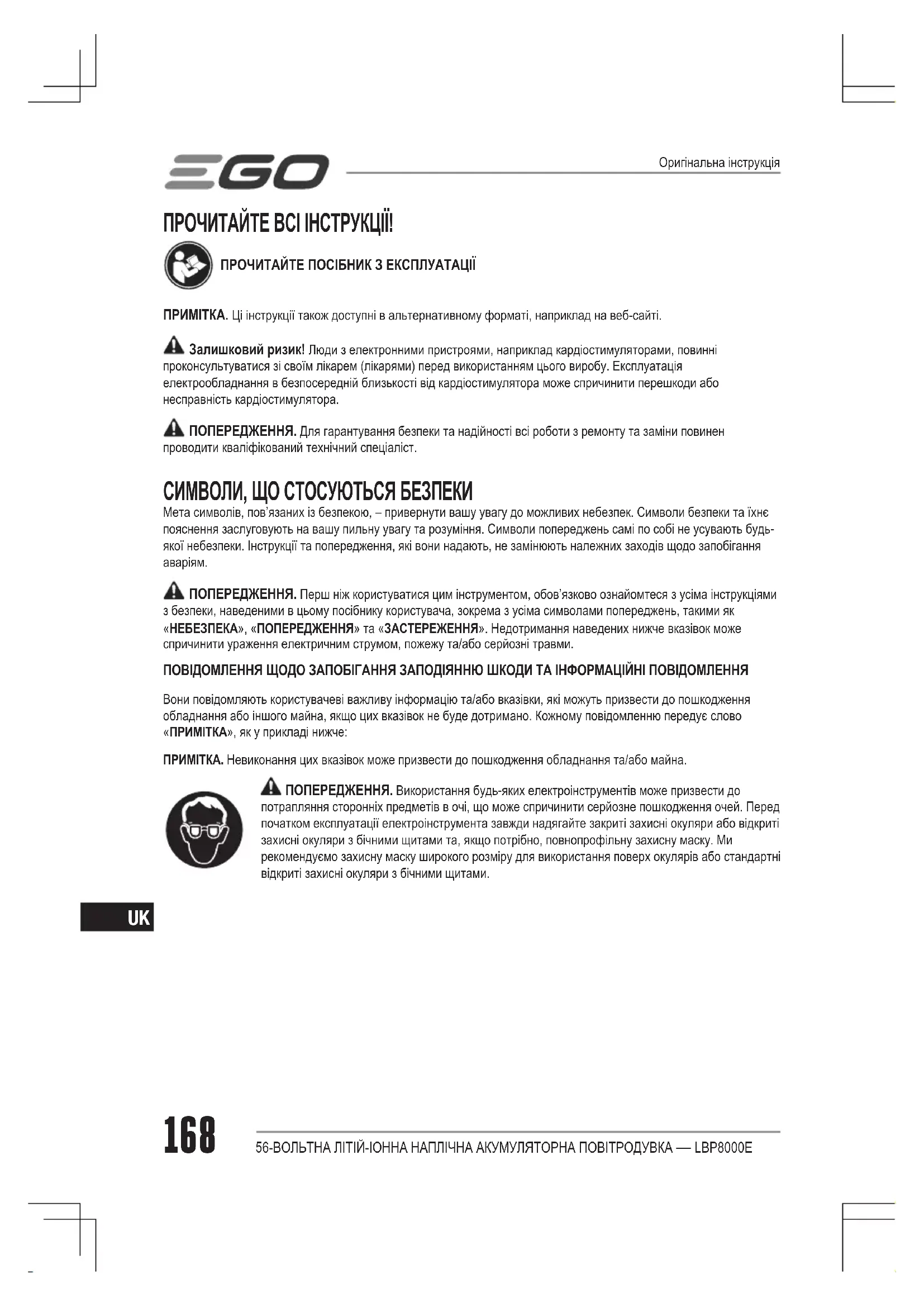

UK 56-Вольтна літій-іонна наплічна акумуляторна повітродувка 168

ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ!

ПРОЧИТАЙТЕ ПОСІБНИК З ЕКСПЛУАТАЦІЇ

ПРИМИТКА. Ці інструкції також доступні в альтернативному форматі, наприклад на веб-сайті.

Залишковий ризик! Люди з електронними пристроями, наприклад кардіостимуляторами, повинні проконсультуватися зі своїм лікарем (лікарями) перед використанням цього виробу. Експлуатація електрообладнання в безпосередній близькості від кардіостимулятора може спричинити перешкоди або несправність кардіостимулятора.

ПОПЕРЕДЖЕННЯ. Для гарантування безпеки та надійності всі роботи з ремонту та заміни повинен проводити кваліфікований технічний спеціаліст.

Мета символів, пов'язаних із безпекою, – привернути вашу увагу до можливих небезпек. Символи безпеки та їхнє пояснення заслуговують на вашу пильну увагу та розуміння. Символи попереджень самі по собі не усувають будьякої небезпеки. Інструкції та попередження, які вони надають, не замінюють належних заходів щодо запобігання аваріям.

ПОПЕРЕДЖЕННЯ. Перш ніж користуватися цим інструментом, обов'язково ознайомтеся з усіма інструкціями з безпеки, наведеними в цьому посібнику користувача, зокрема з усіма символами попереджень, такими як «НЕБЕЗПЕКА», «ПОПЕРЕДЖЕННЯ» та «ЗАСТЕРЕЖЕННЯ». Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серіозні травми.

ПОВІДОМЛЕННЯ ЩОДО ЗАПОБІГАННЯ ЗАПОДІЯННЮ ШКОДИ ТА ІНФОРМАЦІЙНІ ПОВІДОМЛЕННЯ

Вони повідомляють користувачеві важливу інформацію та/або вказівки, які можуть призвести до пошкодження обладнання або іншого майна, якщо цих вказівок не буде дотримано. Кожному повідомленню передує слово «ПРИМІТКА», як у прикладі нижче:

ПРИМІТКА. Невиконання цих вказівок може призвести до пошкодження обладнання та/або майна.

ПОПЕРЕДЖЕННЯ. Використання будь-яких електроінструментів може призвести до потрапляння сторонніх предметів в очі, що може спричинити серйозне пошкодження очей. Перед початком експлуатації електроінструмента завжди надягайте закриті захисні окуляри або відкриті захисні окуляри з бічними щитами та, якщо потрібно, повнопрофільну захисну маску. Ми рекомендуємо захисну маску широкого розміру для використання поверх окулярів або стандартні відкриті захисні окуляри з бічними щитами.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

На цій сторінці зображено та описано символи, пов'язані з безпекою, які можуть відображатись на цьому виробі. Перш ніж намагатися зібрати та експлуатувати його, ознайомтеся з усіма інструкціями на інструменті та дотримуйтесь їх.

Попередження щодо безпеки

Під час роботи з цим виробом завжди використовуйте засоби захисту органів слуху.

Тримайте сторонніх не ближче як за 15 метрів.

Цей виріб відповідає чинному законодавству Великобританії.

В Вольти

Гц Герци Вт Вати

хв Хвилини м

км/год Кілометри на годину

n_0 Швидкість холостого ходу .../хв На хвилину

IPX5 Захист від водяних струменів

Працюючи з цим виробом, завжди носіть закриті захисні окуляри чи відкриті захисні окуляри з бічними щитками або повнопрофільну захисну маску.

Щоб зменшити ризик травми, користувач повинен прочитати інструкцію користувача перед використанням цього виробу.

Цей виріб відповідає чинним директивам ЄС.

Відходи електричних виробів не слід викидати разом із побутовим сміттям. Зверніться до авторизованого пункту переробки.

А Ампери

^3 /год Кубічний метр на годину

Постійний струм

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Напруга	56 В ---
Максимальний об'єм повітря 13	60 м3/год
Максимальна швидкістьповітря	85 м/с
Максимальна силаповітродувки	26 Н
Діапазон рекомендованихробочих температур	-15°C–40°C
Діапазон рекомендованихтемператур зберігання	-20°C–70°C
Вага повітродувки(без акумулятора, з трубкою)	7,4 кг
Виміряний рівень звуковоїпотужності L_WA	97 дБ(А)К=1,2 дБ(А)
Рівень звукового тиску намісці вуха оператора L_PA	86,2 дБ(А)К=2,5 дБ(А)
Гарантований рівень звуковоїпотужності L_WA (відповідно до2000/14/ЕС)	98 дБ(А)
Вібрація a_n	0,4 м/с ^2 К=1,5 м/с ^2

■ Вказане загальне значення вібрації виміряне за стандартним методом тестування і може використовуватися для порівняння одного інструмента з іншим;
■ Заявлене сумарне значення вібрації може також використовуватись для попередньої оцінки впливу.

ПРИМІТКА. Емісія вібрації під час фактичного використання електроінструмента може відрізнятися від заявленої величини, у якій використовується інструмент. Щоб захистити оператора, користувач повинен одягати рукавички та захисні навушники в реальних умовах використання.

UK

ОЗНАЙОМЛЕННЯ З ПОВІТРОДУВКОЮ

(рис. А1 і А2)

1. Ручка
2. Кнопки звільнення акумулятора

3. Засувка

4. Електричні контакти

5. Допоміжна ручка
6. Отвір для входу повітря
7. Сильфон
8. Трубка ручки керування
9. Трубка повітродувки
10. Ручка керування
11. Наплічна пластина
12. Ручка для зберігання трубки повітродувки
13. Регульовані підвісні ремені
14. Конічна насадка
15. Кнопка круїз-контролю
16. РК-екран
17. Кнопка «Турбо»
18. Тригерний перемикач
19. Паз для підвішування трубки
20. Важіль швидкого звільнення
21. Покажчик рівня палива
22. Значок вентилятора
23. Індикатор «Турбо»
24. Індикатор швидкості повітря
25. Значок круїз-контролю
26. Значок акумулятора

ПОПЕРЕДЖЕННЯ. Для безпечного використання цього виробу потрібне розуміння інформації на інструменті та в цьому посібнику користувача, а також знання про проект, який ви намагаєюся виконати. Перед використанням цього виробу ознайомтеся з усіма функціями та правилами техніки безпеки.

ЗБИРАННЯ

ПОПЕРЕДЖЕННЯ. Якщо якісь частини

пошкоджені або відсутні, не користуйтесь цим інструментом, доки вони не будуть замінені. Використання цього виробу з пошкодженими або відсутніми деталями може призвести до серйозних травм.

ПОПЕРЕДЖЕННЯ. Не намагайтеся вдосконалити цю повітродувку або застосувати приладдя, не рекомендоване для неї. Кожна така заміна чи переробка є фактом неправильного користування, створює небезпечні умови й загрожує серйозними травмами.

ПОПЕРЕДЖЕННЯ. Щоб запобігти випадковому запуску, що може спричинити серйозні травми, завжди виймайте акумулятори з інструмента під час установлення деталей.

УСТАНОВЛЕННЯ ТРУБОК ПОВІТРОДУВКИ

Під'єднання трубки ручки керування в зборі до сильфона (рис. С)

1. Вставте верхній кінець трубки ручки керування в сильфон до упору.
2. Повністю затягніть гвинт затискного кільця на сільфоні.

С-1 Затискне кільце

С-2 Гвинт

Під'єднання трубки повітродувки до трубки ручки керування (рис. D)

1. Послабте та зніміть важіль швидкого звільнення та гайку-баранець із затискача трубки в зборі, закріпленого на трубці повітродувки.

D-1 Затискач трубки

D-2 Баранець

1. Сумістіть канавку на трубці повітродувки з ребром на трубці ручки керування, надягніть трубку повітродувки на трубку ручки керування до упору.
2. Вставте штифт важеля швидкого звільнення та закрийте важіль на затискачі трубки.
3. Затягніть гайку-баранець, щоб закріпити затискач трубки на місці.

Під'єднання конічної насадки до трубки повітродувки (рис. Е, F)

1. Сумістіть канавку на насадці із засувкою на трубці. Насуньте насадку на трубку так, щоб вона надійно зафіксувалася на місці.
2. Для зняття насадки натисніть і утримуйте кнопку відпускання сопла, щоб відкрити фіксатор, потім витягніть насадку прямо з трубки повітродувки.

E-1 Кнопка звільнення наконечника

E-2 Засувка

ЕКСПЛУАТАЦІЯ

ПОПЕРЕДЖЕННЯ. Знання виробу не має робити вас недбалим. Пам'ятайте, що півсекунди неуважності досить для серйозної травми.
ПОПЕРЕДЖЕННЯ. Не використовуйте приладдя чи насадки, не рекомендовані виробником цього пристрою. Використання нерекомендованого приладдя чи насадок може призвести до серйозних травм.
ПОПЕРЕДЖЕННЯ. Завжди виймайте акумулятори з виробу, коли збираєте деталі, виконуєте регулювання, очищення, або коли виріб не використовується. Виймання акумуляторів запобігає випадковому запуску, що може спричинити серйозні травми.

Перед кожним використанням перевіряйте весь виріб на предмет пошкоджень, відсутності або послаблення деталей, таких як гвинти, гайки, болти, кришки тощо. Закріпіть усі затискачі та ковпачки і не використовуйте цей прилад, доки не будуть замінені всі відсутні або пошкоджені деталі.

ПОПЕРЕДЖЕННЯ. Якщо виникне надзвичайна ситуація, від'єднайте нагрудну пряжку прямо, щоб зняти повітродувку.

ЗАСТОСУВАННЯ

Ви можете використовувати цей виріб для цілей, перелічених нижче:

• Очищення твердих поверхонь, таких як під'їзні шляхи та пішохідні доріжки.
  ■ Прибирання листя та хвої з під'їзних шляхів і настилів.

ПРИМІТКА. Цей інструмент має використовуватись тільки за призначенням. Будь-яке інше використання вважається випадком використання не за призначенням.

ВСТАНОВЛЕННЯ/ЗНЯТТЯ АКУМУЛЯТОРІВ

ЗАРЯДІТЬ ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ.

Використовуйте лише акумулятори та зарядні пристрої, вказані на рис. Б.

ПРИМІТКА. Для найкращої продуктивності ми рекомендуємо використовувати будь-який акумулятор EGO 56 В ємністю понад 5,0 А·год.

Повітродувка має два активні акумуляторні відсіки з лівої та правої сторони корпусу акумуляторного відсіку.

ПРИМІТКА. Повітродувка може працювати від одного або двох акумуляторів. Використання двох акумуляторів забезпечує триваліший час роботи та

三GO

ефективне енергоспоживання під керуванням технології PEAK POWER™.

Якщо акумулятор вставлено в акумуляторний відсік, позначений 1 або 2 на пластині рюкзака, відповідний значок акумулятора загоряється на РК-екрані (рис. G) після ввімкнення повітродувки.

G-1 Мігка положення батарейного відсіку

■ Установлення (рис. Н)

Вирівняйте виступи на акумуляторі з кріпильними отворами та натисніть на акумулятор, доки не почуєте «клацання». Повторіть процедуру для встановлення другого акумулятора.

■ Зняття (рис. I)

Натисніть кнопки фіксатора акумуляторів і витягніть акумулятори.

ПОПЕРЕДЖЕННЯ. Завжди звертайте увагу на розташування своїх ніг, дітей або домашніх тварин, коли натискаєте кнопку звільнення батареї. Падіння акумулятора може призвести до серйозної травми. НІКОЛИ не виймайте акумулятор у високо розташованому місці.

РОЗМІЩЕННЯ НАПЛІЧНОЇ ПОВІТРОДУВКИ

ПОПЕРЕДЖЕННЯ. Одягайтеся правильно, щоб зменшити ризик травми під час роботи з цим інструментом. Не носіть вільного одягу або прикрас. Одягайте захисні окуляри та навушники. Носіть важкі, довгі штани, міцне взуття та рукавички. Не носіть шорти, сандалії, не працюйте босоніж.

Регулювання підвісних ременів

1. Просуньте руки через плечові ремені, щоб тримати повітродувку на спині.
2. Відрегулюйте обидва плечові ремені, доки ви не відчуватимете себе комфортно з повітродувкою на спині (рис. J).
3. Прикріпіть нагрудну пряжку та за необхідності відрегулюйте довжину (рис. К).
4. Закріпіть поясну пряжку та відрегулюйте довжину таким чином, щоб наплічник надійно тримався на боках (рис. L i M).
5. Відрегулюйте плечові ремені для безпеки та зручності. Переконайтеся, що наплічник надійно сидить на спині, при цьому вага підтримується поясним ременем, і без надмірного руху, коли ви рухаєтеся (рис. N).

6. Вставте будь-яку зайву частину поясного ременя в резинку з обох боків (рис. О).

7. Щоб зняти інструмент зі спини, просто натисніть на поясну та нагрудну пряжки, щоб звільнити їх (рис. Р).

Регулювання ручки керування

1. Відпустіть важіль швидкого звільнення, щоб перемістити ручку керування вперед або назад у міру необхідності (рис. Q і R), а потім закрийте важіль швидкого звільнення, щоб зафіксувати ручку на місці.
2. Ви також можете обертати рукоятку, як це потрібно для зручності (рис. S).

Регулювання довжини трубки ручки керування (рис. Т1, Т2)

1. Відпустіть важіль швидкого звільнення, щоб перемістити трубку повітродувки у зручне робоче положення.
2. Закрийте важіль швидкого звільнення, щоб зафіксувати трубку повітродувки на місці.

ЗАПУСК/ЗУПИНКА ПОВІТРОДУВКИ

■ Натисніть тригерний перемикач, щоб увімкнути повітродувку. РК-екран відображає вказівник рівня палива, значок акумулятора, індикатор швидкості повітря.
■ Швидкість повітря повітродувки регулюється тригерним перемикачем. Що сильніше натиснутий тригерний перемикач, то більше повітря виходить із сопла. Відрегулюйте швидкість відповідно до поставленого завдання. На РК-дисплеї відображається відповідний значок швидкості повітря.
■ Відпустіть тригерний перемикач, щоб вимкнути повітродувку. Через 6 секунд РК-екран вимикається.

Турборежим

Натиснувши й утримуючи тригерний перемикач, натисніть кнопку турборежиму, щоб максимально збільшити потік повітря (рис. U1). На РК-екрані загоряється індикатор турборежиму та значок вентилятора (рис. U3).

ПРИМИТКА. Повітродувка повертається до попередньої швидкості після відпускання кнопки турборежиму.

Модель із круїз-контролем

Режим круїз-контролю дає змогу працювати без тригерного перемикача.

Щоб увімкнути режим круїз-контролю:

1. Натисніть і утримуйте тригерний перемикач на бажаній швидкості (рис. U1).
2. Натисніть кнопку круїз-контролю. Відпустіть кнопку після того, як на РК-дисплеї з'явиться значок круїз-контролю (рис. U4).
3. Відпустіть тригерний перемикач, повітродувка продовжить працювати.

Натисніть кнопку турборежиму в режимі круїз- контролю, щоб тимчасово збільшити швидкість повітря до максимального рівня. Повітродувка відновлює попередню швидкість, коли кнопку турборежиму відпущено.

Щоб вимкнути режим круїз-контролю:

Натисніть кнопку круїз-контролю ще раз, щоб вимкнути режим круїз-контролю. Значок круїз-контролю на РК-дисплеї зникне.

Поради з використання повітродувки

■ Використовуйте граблі та мітли, щоб сміття легко відставало від землі, перед видуванням. У пильних умовах, якщо доступна вода, злегка змочіть поверхню.
■ Стежте за дітьми, домашніми тваринами, відкритими вікнами чи свіжопомитими автомобілями та видувайте сміття безпечно.
■ Після використання повітродувки або іншого обладнання прибирайте!

ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ. Використовуйте для технічного обслуговування лише ідентичні запчастини. Використання будь-яких інших частин створює небезпеку або може призвести до поломки виробу. Для гарантування безпеки та надійності всі ремонтні роботи повинен проводити кваліфікований технічний спеціаліст.

ПОПЕРЕДЖЕННЯ. Щоб уникнути серйозних травм, завжди виймайте акумулятор із виробу, перш ніж чистити або виконувати будь-яке технічне обслуговування.

ЗАГАЛЬНИЙ ТЕХНІЧНИЙ ДОГЛЯД

Не використовуйте розчинники для очищення пластмасових деталей. Більшість пластмас чутливі до різноманітних промислових розчинників і можуть бути ними пошкоджені. Для видалення бруду, пилу, мастила тощо користуйтесь чистою ганчіркою.

ПОПЕРЕДЖЕННЯ. Ніколи не допускайте контакту пластмасових частин із гальмівною рідиною, бензином, нафтопродуктами, проникаючими оліями і т. ін. Хімікати можуть пошкодити, ослабити або зруйнувати пластмасу, а це загрожує серйозними травмами.

ЗБЕРІГАННЯ

Вийміть акумулятор із повітродувки.
■ Прибирайте всі сторонні матеріали з повітрозабірних отворів повітродувки.
Вирівняйте ручку для зберігання трубки повітродувки з пазом для підвішування трубки та закріпіть трубку повітродувки на корпусі батарейного відсіку (рис. V i W).
■ Зберігайте в замкненому місці, недоступному для дітей. Тримайте подалі корозійні агенти, такі як садові хімікати та солі проти ожеледі.

V-1 Ручка для зберігання трубки повітродувки

V-2 Паз для підвішування трубки

Захист довкілля

Не викидайте електричне обладнання, акумулятор і зарядний пристрій у побутові відходи!

Віднесіть цей виріб авторизованому переробнику й надайте його для роздільного збирання. Електроінструменти необхідно повернути в підприємство, що займається екологічно безпечною переробкою.

UK

УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕСПРАВНІСТЬ ПРИЧИНА ВИРІШЕННЯ
Повітродувка не працює.	▪ Немає електричного контакту між повітродувкою і батареями.▪ Акумулятори розряджені.▪ Акумулятори чи повітродувка надто гарячі.	▪ Вийміть акумулятор, перевірте контак та знову вставте акумулятор.▪ Зарядіть акумулятори.▪ Оstudіть акумулятори та повітродувку доки температура не опуститься нижче 67 °C.
Швидкість повітря значно зменшується.	▪ Повітрозабірник заблоковано сміттям.▪ Надмірне зношення моторного вентилятора.	▪ Вийміть акумулятори, очистьте від сміття.▪ Зверніться до сервісного центру EGO для ремонту.
Несправність РК-екрана	▪ Збірка РК-дисплея зламана або погане з'єднання проводів збірки РК-дисплея.	▪ Зверніться до сервісного центру EGO для ремонту.

ГАРАНТИЯ

ПРАВИЛА ГАРАНТІЇ EGO

Відвідайте веб-сайт egopowerplus.com для отримання повного тексту умов гарантійної політики EGO.
