LBP8000E - Soffiatore EGO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soffiatore a zaino senza fili
Marca	EGO
Modello	LBP8000E
Tensione	56 V
Portata d'aria massima	1360 m³/h
Velocità dell'aria massima	85 m/s
Forza di soffiaggio massima	26 N
Peso (senza batteria, con tubo)	7,4 kg
Livello di potenza sonora	97 dB(A)
Livello di pressione sonora (orecchie)	86,2 dB(A)
Vibrazioni	0,4 m/s²
Temperatura di utilizzo	-15°C a 40°C
Temperatura di stoccaggio	-20°C a 70°C
Protezione	IPX5
Alimentazione	Batteria agli ioni di litio 56 V (2 vani)
Funzioni principali	Turbo, regolatore di velocità, display LCD
Contenuto della confezione	Soffiatore, tubo di soffiaggio, beccuccio conico, imbracatura, manuale
Manutenzione	Pulire le prese d'aria, rimuovere le batterie
Sicurezza	Indossare occhiali e protezioni acustiche, tenere a 15 m dalle persone
Garanzia	Consultare il sito egopowerplus.com

Domande frequenti - LBP8000E EGO

Come assemblare il soffiatore LBP8000E?

Inserire il tubo dell'impugnatura di controllo nel soffietto, serrare il collare. Fissare il tubo di soffiaggio allineando le scanalature e serrando la leva. Aggiungere il beccuccio conico fino allo scatto.

Quali batterie utilizzare con questo soffiatore?

Utilizzare batterie EGO 56V, preferibilmente con una capacità superiore a 5,0 Ah per prestazioni migliori. Il soffiatore può funzionare con una o due batterie.

Come installare le batterie?

Allineare i bordi della batteria con le scanalature e spingere fino allo scatto. Per rimuovere, premere i pulsanti di sblocco laterali.

Come regolare l'imbracatura?

Infila le braccia nelle cinghie, chiudi la fibbia pettorale e quella della vita, regola le cinghie per un supporto confortevole. Il peso deve essere sostenuto dai fianchi.

Come attivare la modalità turbo?

Tenere premuto il grilletto e premere il pulsante turbo. L'indicatore turbo si accende sul display. Rilasciare il pulsante per tornare alla velocità precedente.

Come utilizzare il regolatore di velocità?

Premere il grilletto alla velocità desiderata, premere il pulsante del regolatore di velocità. L'icona appare. Per disattivare, premere di nuovo il pulsante.

Cosa fare se il soffiatore non si avvia?

Controllare il contatto delle batterie, ricaricarle se scariche, o lasciar raffreddare se troppo calde (temperatura superiore a 67°C).

La velocità dell'aria diminuisce, cosa fare?

Pulire l'ingresso dell'aria ostruito da detriti. Se il problema persiste, contattare un centro di riparazione EGO.

Come riporre il soffiatore?

Rimuovere le batterie, pulire le prese d'aria, appendere il tubo di soffiaggio all'anello di stoccaggio. Conservare all'interno, al riparo da prodotti corrosivi.

Quale manutenzione regolare è necessaria?

Pulire le prese d'aria dopo ogni utilizzo. Non utilizzare solventi. Verificare che tutti i fissaggi siano serrati. Far riparare da un professionista.

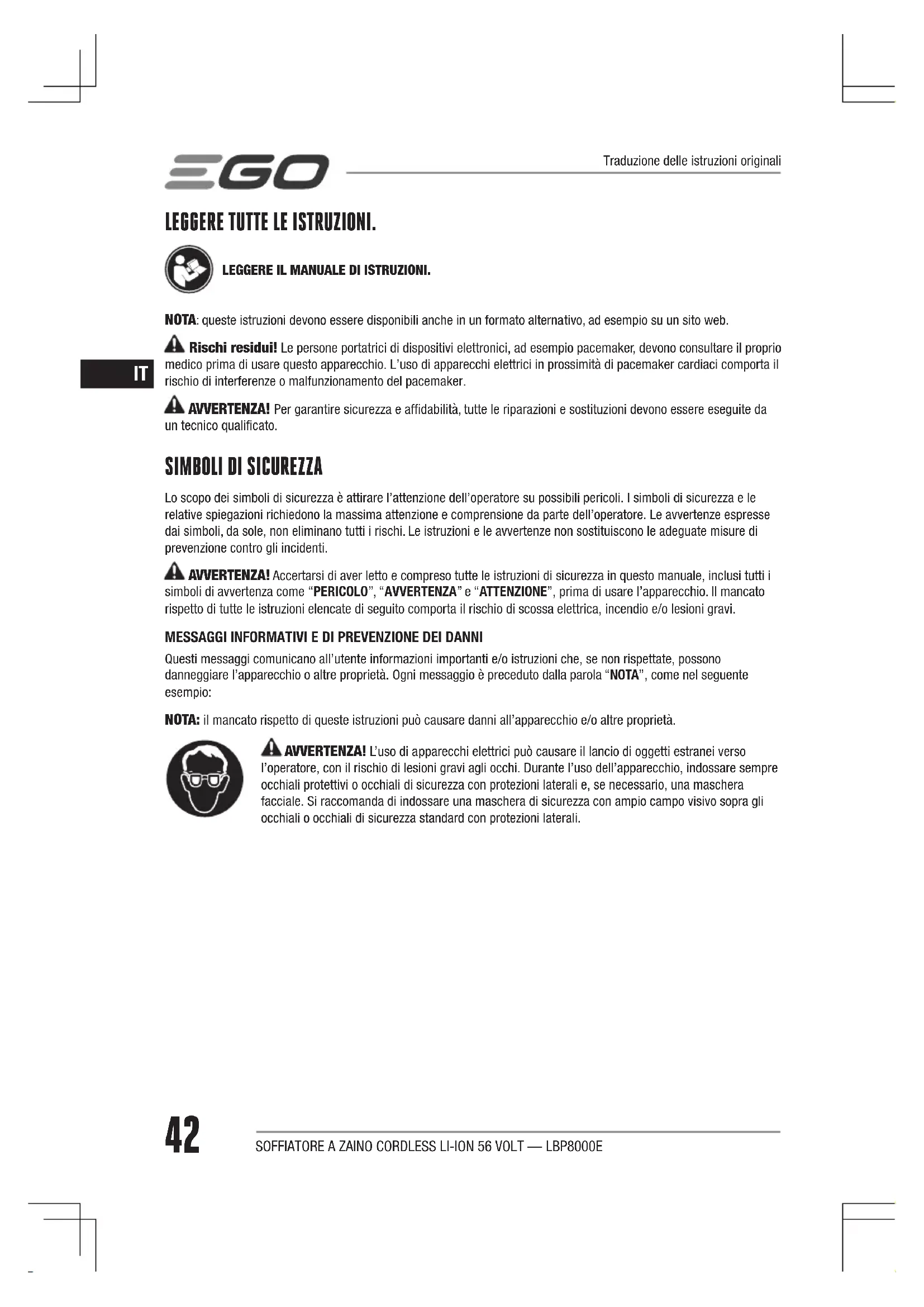

MANUALE UTENTE LBP8000E EGO

NOTA: queste istruzioni devono essere disponibili anche in un formato alternativo, ad esempio su un sito web.

Rischi residui! Le persone portatrici di dispositivi elettronici, ad esempio pacemaker, devono consultare il proprio medico prima di usare questo apparecchio. L'uso di apparecchi elettrici in prossimità di pacemaker cardiaci comporta il rischio di interferenze o malfunzionamento del pacemaker.
AVVERTENZA! Per garantire sicurezza e affidabilità, tutte le riparazioni e sostituzioni devono essere eseguite da un tecnico qualificato.

SIMBOLI DI SICUREZZA

Lo scopo dei simboli di sicurezza è attirare l'attenzione dell'operatore su possibili pericoli. I simboli di sicurezza e le relative spiegazioni richiedono la massima attenzione e comprensione da parte dell'operatore. Le avvertenze espresse dai simboli, da sole, non eliminano tutti i rischi. Le istruzioni e le avvertenze non sostituiscono le adeguate misure di prevenzione contro gli incidenti.

AVVERTENZA! Accertarsi di aver letto e compreso tutte le istruzioni di sicurezza in questo manuale, inclusi tutti i simboli di avvertenza come "PERICOLO", "AVVERTENZA" e "ATTENZIONE", prima di usare l'apparecchio. Il mancato rispetto di tutte le istruzioni elencate di seguito comporta il rischio di scossa elettrica, incendio e/o lesioni gravi.

MESSAGGI INFORMATIVI E DI PREVENZIONE DEI DANNI

Questi messaggi comunicano all'utente informazioni importanti e/o istruzioni che, se non rispettate, possono danneggiare l'apparecchio o altre proprietà. Ogni messaggio è preceduto dalla parola "NOTA", come nel seguente esempio:

NOTA: il mancato rispetto di queste istruzioni può causare danni all'apparecchio e/o altre proprietà.

AVVERTENZA! L'uso di apparecchi elettrici può causare il lancio di oggetti estranei verso l'operatore, con il rischio di lesioni gravi agli occhi. Durante l'uso dell'apparecchio, indossare sempre occhiali protettivi o occhiali di sicurezza con protezioni laterali e, se necessario, una maschera facciale. Si raccomanda di indossare una maschera di sicurezza con ampio campo visivo sopra gli occhiali o occhiali di sicurezza standard con protezioni laterali.

ISTRUZIONI DI SICUREZZA

Questa pagina illustra e descrive i simboli di sicurezza che possono essere presenti sull'apparecchio. Leggere, comprendere e seguire tutte le istruzioni sull'apparecchio prima di tentare di assemblarlo e ripararlo.

Avvertenza di sicurezza

Durante l'uso dell'apparecchio, indossare sempre protezioni per le orecchie.

Tenere eventuali altre persone ad almeno 15 metri di distanza.

Questo apparecchio è conforme alle direttive britanniche applicabili.

Durante l'uso dell'apparecchio, indossare sempre occhiali protettivi o occhiali di sicurezza con protezioni laterali e una maschera facciale.

Per ridurre il rischio di infortuni, l'utente deve leggere e comprendere tutte le istruzioni prima di usare l'apparecchio.

Questo apparecchio è conforme alle direttive europee applicabili.

Gli apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici. Portarli presso un centro di riciclaggio autorizzato.

V Volt A Ampere

Hz Hertz W Watt

min Minuti m

km/h Chilometri all'ora

n_0 Velocità a vuoto

^3 /h Metri cubi all'ora

Corrente continua

... /min Al minuto

IPX5 Protezione dai getti d'acqua

SPECIFICHE TECNICHE

Tensione	56 V=
Volume dell'aria max 1360 m	^3/h
Velocità dell'aria max 85 m/s
Forza di soffiaggio max 26 N
Temperatura di funzionamento raccomandata	Da -15^ a 40^
Temperatura di conservazione raccomandata	Da -20^ a 70^
Peso del soffiatore (senza batteria, con tubo)	7,4 kg
Livello di potenza sonora misurato L_WA	97 dB(A)K=1,2 dB(A)
Livello di pressione sonora a livello dell'orecchio dell'operatore L_PA	86,2 dB(A)K=2,5 dB(A)
Livello di potenza sonora garantito L_WA (conformemente a 2000/14/EC)	98 dB(A)
Vibrazioni a_h	0,4 m/ s^2 K=1,5 m/ s^2

Il valore totale di emissione delle vibrazioni dichiarato stato misurato con un metodo di valutazione standard e può essere utilizzato per confrontare l'apparecchio con altri prodotti analoghi.
Il valore totale di emissione delle vibrazioni dichiarato può essere utilizzato anche per una valutazione preliminare dei livelli di esposizione.

NOTA: il valore di emissione delle vibrazioni durante l'uso effettivo dell'apparecchio può variare rispetto al valore totale dichiarato in base alla modalità di utilizzo dell'apparecchio.

Per proteggersi, l'operatore deve indossare guanti e dispositivi di protezione per le orecchie in base alle condizioni di utilizzo effettive.

CONTENUTO DELL'IMBALLAGGIO (FIG. A1)

DESCRIZIONE

COMPONENTI DEL SOFFIATORE (Fig. A1, A2)

1. Impugnatura di trasporto
2. Pulsanti di rilascio della batteria

3. Linguetta

4. Contatti elettrici

5. Impugnatura ausiliaria
6. Apertura di ingresso dell'aria
7. Soffietto
8. Tubo con impugnatura di comando
9. Tubo di soffiaggio
10. Impugnatura di comando
11. Piastra dello zaino
12. Perno di aggancio del tubo
13. Imbracatura regolabile
14. Bocchetta conica
15. Pulsante della modalità Cruise control
16. Display LCD
17. Pulsante della modalità Turbo
18. Interruttore a grilletto
19. Scanalatura di aggancio del tubo
20. Leve a rilascio rapido
21. Indicatore di carica
22. Icona della ventola
23. Icona della modalità Turbo
24. Indicatori della velocità dell'aria
25. Icona della modalità Cruise Control
26. Icona della batteria

AVVERTENZA! L'uso sicuro di questo apparecchio richiede la comprensione delle informazioni riportate sull'apparecchio e in questo manuale e la conoscenza del progetto di lavoro. Prima di usare l'apparecchio, familiarizzarsi con tutte le funzioni operative e le norme di sicurezza.

ASSEMBLAGGIO

AVVERTENZA! In caso di componenti danneggiati o mancanti, non usare l'apparecchio finché i componenti non vengono sostituiti. L'uso dell'apparecchio con componenti danneggiati o mancanti comporta il rischio di lesioni gravi.

AVVERTENZA! Non tentare di modificare

l'apparecchio o creare accessori non raccomandati per l'uso con questo soffiatore. Tali alterazioni o modifiche costituiscono un uso improprio e comportano condizioni pericolose e il rischio di lesioni gravi.

AVVERTENZA! Per evitare l'avvio accidentale e il conseguente rischio di lesioni gravi, rimuovere sempre le batterie dall'apparecchio durante l'assemblaggio dei

componenti.

ASSEMBLAGGIO DEI TUBI DI SOFFIAGGIO

Collegamento del tubo con impugnatura di comando al soffietto (Fig. C)

1. Inserire l'estremità superiore del tubo con impugnatura di comando nel soffietto, fino in fondo.
2. Serrare completamente la vite del collare di bloccaggio sul soffietto.

C-1 Collare di bloccaggio

C-2 Vite

Collegamento del tubo di soffiaggio al tubo con impugnatura di comando (Fig. D)

1. Allentare la leva a rilascio rapido e rimuoverla, insieme al dado a farfalla, dal morsetto del tubo di soffiaggio.

D-1 Morsetto del tubo

D-2 Dado a farfalla

1. Allineare la scanalatura sul tubo di soffiaggio con la sporgenza sul tubo con impugnatura di comando, quindi far scorrere il tubo di soffiaggio sopra il tubo con impugnatura di comando, fino in fondo.
2. Inserire il perno della leva a rilascio rapido e chiudere la leva sul morsetto del tubo.
3. Serrare il dado a farfalla per fissare il morsetto del tubo in posizione.

Collegamento della bocchetta conica al tubo di soffiaggio (Fig. E, F)

1. Allineare la scanalatura sulla bocchetta con il fermaglio sul tubo. Spingere la bocchetta sul tubo finché non si incastra in posizione.
2. Per rimuovere la bocchetta, tenere premuto il pulsante di rilascio della bocchetta per sganciarla dal fermaglio, quindi tirarla in linea retta.

E-1 Pulsante di rilascio della bocchetta

E-2 Fermaglio

UTILIZZO

AVVERTENZA! La familiarità con questo apparecchio non deve rendere l'operatore disattento. Anche un solo momento di disattenzione comporta il rischio di lesioni gravi.

AVVERTENZA! Non usare accessori non raccomandati dal costruttore dell'apparecchio. L'uso di accessori non raccomandati comporta il rischio di lesioni gravi.
AVVERTENZA! Rimuovere le batterie dall'apparecchio prima di pulirlo, regolarlo o assemblare i componenti e quando non è in uso. La rimozione delle batterie impedisce l'avvio accidentale e il conseguente rischio di lesioni gravi.

Prima di ogni utilizzo, ispezionare l'intero apparecchio per verificare che nessun elemento sia mancante e non siano presenti componenti danneggiati o allentati, ad esempio viti, bulloni, cappucci, ecc. Serrare saldamente tutti i dispositivi di fissaggio e non usare l'apparecchio finché tutti i componenti mancanti o danneggiati non vengono sostituiti.

AVVERTENZA! In caso di emergenza, slacciare la fibbia della cinghia toracica per rimuovere rapidamente il soffiatore.

DESTINAZIONE D'USO

Questo apparecchio può essere usato per gli scopi elencati di seguito.

■ Pulire superfici dure come vialetti e passerelle.
■ Mantenere pedane e vialetti privi di foglie e aghi di pino.

NOTA: l'apparecchio deve essere utilizzato esclusivamente per gli scopi previsti. Altri utilizzi sono da considerarsi impropri.

INSTALLAZIONE/RIMOZIONE DELLE BATTERIE

RICARICARE LE BATTERIE PRIMA DEL PRIMO UTILIZZO.

Usare l'apparecchio esclusivamente con le batterie e caricabatteria elencate in Fig. B.

NOTA: per le migliori prestazioni, si raccomanda l'uso di batterie EGO 56 V di capacità superiore a 5,0 Ah.

Il soffiatore è dotato di due scomparti per batteria sul lato destro e sul lato sinistro del vano batterie.

NOTA: il soffiatore può essere alimentato a una o due batterie. L'uso di due batterie aumenta l'autonomia e l'efficienza energetica grazie alla tecnologia PEAK POWER™.

All'accensione del soffiatore, sul display apparirà l'icona corrispondente allo scomparto (1 o 2) in cui è stata inserita la batteria; i numeri degli scomparti sono riportati sulla piastra dello zaino (Fig. G).

G-1 Numero dello scomparto per batteria

■ Installazione (Fig. H)

Allineare i rilievi sulla batteria con le scanalature di assemblaggio e spingere la batteria fino a udire un "clic". Ripetere l'operazione per installare la seconda batteria.

■ Rimozione (Fig. I)

Premere i pulsanti di rilascio della batteria ed estrarre le batterie.

AVVERTENZA! Prestare attenzione ai propri piedi e all'eventuale presenza di bambini o animali attorno a sé durante la pressione dei pulsanti di rilascio della batteria. La caduta della batteria comporta il rischio di lesioni gravi. NON rimuovere la batteria quando si è posizione sopraelevata.

POSIZIONAMENTO DEL SOFFIATORE A BATTERIA

AVVERTENZA! Vestirsi adeguatamente per ridurre il rischio di infortunio durante l'uso dell'apparecchio. Non indossare indumenti ampi o gioielli. Indossare dispositivi di protezione per gli occhi/orecchie. Indossare pantaloni lunghi e pesanti, stivali e guanti. Non indossare pantaloni corti o sandali e non usare l'apparecchio a piedi nudi.

Regolazione dell'imbracatura

1. Infilare le braccia sotto gli spallacci per indossare il soffiatore sulla schiena.
2. Regolare entrambi gli spallacci per indossare il soffiatore sulla schiena in modo confortevole (Fig. J).
3. Allacciare la fibbia della cinghia toracica e regolare la lunghezza della cinghia (Fig. K).
4. Allacciare la fibbia della cintura e regolare la lunghezza della cintura affinché lo zaino sia sostenuto saldamente dal bacino (Fig. L, M).
5. Regolare nuovamente gli spallacci finché non sono sicuri e confortevoli. Assicurarsi che lo zaino sia appoggiato saldamente sulla schiena, con il peso sostenuto dalla cintura, e verificare che non si sposti eccessivamente durante i propri movimenti (Fig. N).
6. Inserire le estremità libere della cintura negli elastici su entrambi i lati (Fig. 0).
7. Premere la fibbia della cintura e la fibbia della cinghia toracica per slacciarle (Fig. P).

Regolazione dell'impugnatura di comando

1. Aprire la leva a rilascio rapido per spostare l'impugnatura di comando in avanti o all'indietro (Fig. Q e R), quindi chiudere la leva a rilascio rapido per bloccare l'impugnatura in posizione.

2. È anche possibile ruotare l'impugnatura (Fig. S).

Regolazione della lunghezza del tubo con impugnatura di comando (Fig. T1, T2)

1. Aprire la leva a rilascio rapido per spostare il tubo in una posizione confortevole.
2. Chiudere la leva a rilascio rapido per bloccare il tubo in posizione.

AVVIO/ARRESTO DEL SOFFIATORE

Interruttore a grilletto (Fig. U1, U2)

■ Premere l'interruttore a grilletto per avviare il soffiatore. Sul display apparirà il livello di carica, l'icona della batteria e la velocità dell'aria.
- La velocità dell'aria è controllata dall'interruttore a grilletto. Maggiore è la pressione sull'interruttore, maggiore è il flusso d'aria in uscita dalla bocchetta. Regolare la velocità in base al lavoro da svolgere. Gli indicatori della velocità dell'aria si illumineranno sul display.
- Rilasciare l'interruttore a grilletto per arrestare il soffiatore. Il display si spegnerà dopo 6 secondi.

Modalità Turbo

Tenendo premuto l'interruttore a grilletto, premere il pulsante Turbo per aumentare la velocità dell'aria al livello massimo (Fig. U1). L'icona della modalità Turbo e l'icona della ventola si illumineranno sul display (Fig. U3).

NOTA: al rilascio del pulsante Turbo, il soffiatore ritornerà alla velocità precedente.

Modalità Cruise control

È possibile usare il soffiatore senza dover tenere premuto l'interruttore a grilletto.

Attivazione della modalità Cruise control

1. Premere l'interruttore a grilletto fino a raggiungere la velocità desiderata (Fig. U1).
2. Premere il pulsante della modalità Cruise control. Rilasciare il pulsante quando sul display appare l'icona della modalità Cruise control (Fig. U4).
3. Rilasciare l'interruttore a grilletto; il soffiatore rimarrà in funzione.

Quando il soffiatore è in modalità Cruise control è possibile premere il pulsante Turbo per aumentare temporaneamente la velocità dell'aria al livello massimo. Al rilascio del pulsante Turbo, il soffiatore ritornerà alla velocità precedente.

Disattivazione della modalità Cruise control

Premere nuovamente il pulsante della modalità Cruise control per disattivare la modalità Cruise control. L'icona della modalità Cruise Control scomparirà dal display.

Suggerimenti per l'uso del soffiatore

■ Usare rastrelli e scope per smuovere i detriti prima di soffiarli. In aree di lavoro polverose, inumidire leggermente le superfici, se possibile.
- Fare attenzione all'eventuale presenza di bambini, animali, finestre aperte o automobili appena lavate e soffiare i detriti in direzione opposta.
■ Pulire l'area di lavoro dopo aver usato soffiatori o altri apparecchi.

MANUTENZIONE

AVVERTENZA! Per la riparazione dell'apparecchio, usare esclusivamente parti di ricambio identiche. L'uso di altri ricambi comporta situazioni pericolose o il rischio di danni all'apparecchio. Per garantire sicurezza e affidabilità, tutte le operazioni di riparazione e sostituzione devono essere effettuate da un tecnico qualificato.

AVVERTENZA! Per evitare il rischio lesioni gravi, rimuovere la batteria dall'apparecchio prima di sottoporlo a pulizia o manutenzione.

MANUTENZIONE GENERALE

Evitare l'uso di solventi durante la pulizia delle parti in plastica. La maggior parte dei materiali plastici può essere danneggiata da molti tipi di solventi in commercio. Usare un panno pulito per rimuovere sporcizia, polvere, olio, grasso, ecc.

AVVERTENZA! Impedire il contatto di liquido per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. con le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, con il rischio di lesioni gravi.

CONSERVAZIONE

■ Rimuovere la batteria dal soffiatore.
■ Rimuovere tutti i materiali estranei dalle aperture di ventilazione del soffiatore.
- Allineare il perno di aggancio del tubo con la scanalatura di aggancio sul tubo di soffiaggio e fissare il tubo al vano batteria (Fig. V e W).
■ Conservare l'apparecchio in un luogo inaccessibile ai bambini e al riparo da agenti corrosivi, ad esempio sostanze chimiche per il giardinaggio e sale per disgelo.

V-1 Perno di aggancio del tubo

V-2 Scanalatura di aggancio del tubo

Protezione dell'ambiente

Non smaltire apparecchi elettrici, caricabatteria e batterie insieme ai rifiuti domestici.

Portare il prodotto presso un centro di riciclaggio autorizzato affinché venga raccolto separatamente. Gli apparecchi elettrici devono essere portati presso un centro di riciclaggio ecocompatibile.

RISOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA SOLUZIONE
Il soffiatore non funziona.	■ Nessun contatto elettrico tra il soffiatore e le batterie.■ Le batterie sono scariche.■ Le batterie o il soffiatore sono troppo caldi.	■ Rimuovere la batteria, ispezionare i contatti e reinstallare la batteria.■ Ricaricare le batterie.■ Attendere che la temperatura delle batterie e del soffiatore scenda al di sotto di 67°C.
La velocità dell'aria diminuisce significativamente.	■ L'apertura di ingresso dell'aria è ostruita da detriti.■ La ventola del motore è usurata.	■ Estrarre le batterie e rimuovere i detriti.■ Contattare il centro di assistenza EGO per la riparazione.
Malfunzionamento del display.	■ Il display è danneggiato o i cavi non sono collegati correttamente.	■ Contattare il centro di assistenza EGO per la riparazione.

GARANZIA

CONDIZIONI DELLA GARANZIA EGO

Visitare il sito web egopowerplus.com per consultare le condizioni complete della garanzia EGO.
