MANUALE UTENTE LB7650E EGO

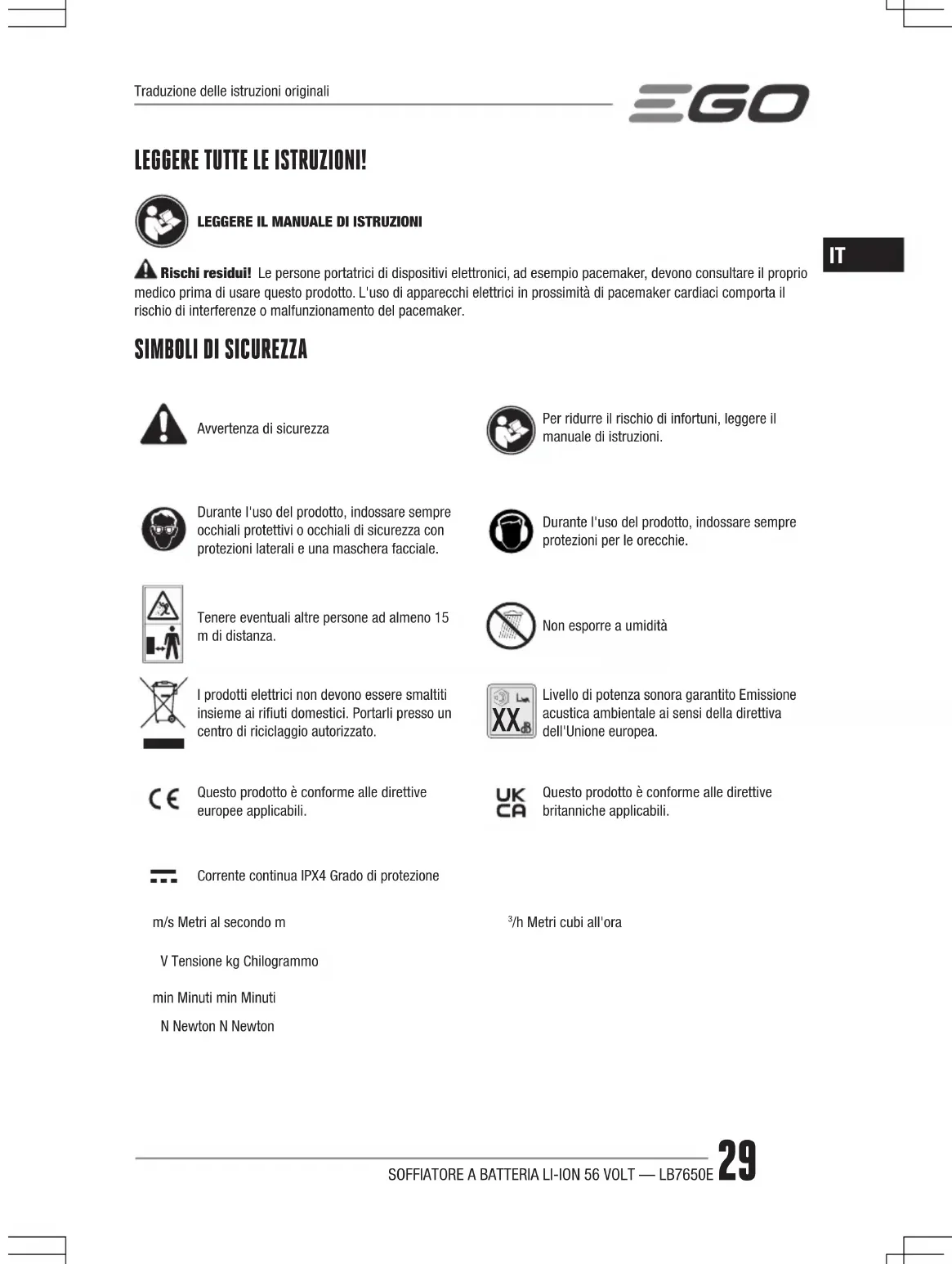

LEGGERE IL MANUALE DI ISTRUZIONI

Rischi residui! Le persone portatrici di dispositivi elettronici, ad esempio pacemaker, devono consultare il proprio medico prima di usare questo prodotto. L'uso di apparecchi elettrici in prossimità di pacemaker cardiaci comporta il rischio di interferenze o malfunzionamento del pacemaker.

SIMBOLI DI SICUREZZA

Avvertenza di sicurezzaPer ridurre il rischio di infortuni, leggere il manuale di istruzioni.Durante l'uso del prodotto, indossare sempre occhiali protettivi o occhiali di sicurezza con protezioni laterali e una maschera facciale.Durante l'uso del prodotto, indossare sempre protezioni per le orecchie.Tenere eventuali altre persone ad almeno 15 m di distanza.Non esporre a umiditàI prodotti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Portarli presso un centro di riciclaggio autorizzato.

Livello di potenza sonora garantito Emissione acustica ambientale ai sensi della direttiva dell'Unione europea.Questo prodotto è conforme alle direttive europee applicabili.Questo prodotto è conforme alle direttive britanniche applicabili.Corrente continua IPX4 Grado di protezionem/s Metri al secondo m /h Metri cubi all'oraV Tensione kg Chilogrammomin Minuti min MinutiN Newton N NewtonTraduzione delle istruzioni originaliSOFFIATORE A BATTERIA LI-ION 56 VOLT — LB7650E30

SPECIFICHE TECNICHE Tensione56 V Volume dell'aria max a livello della bocchetta1300 m

Velocità dell'aria max74 m/s (senza bocchetta conica)87 m/s (con bocchetta conica)Forza di soffiaggio max 26 NAutonomia approssimativa (con batteria EGO BA2800T 56V 5,0 Ah)150 minuti (bassa velocità)25 minuti (alta velocità)15 minuti (modalità Boost)Temperatura di funzionamento raccomandataDa -15°C a 40°CTemperatura di conservazione raccomandataDa -20°C a 70°CPeso (senza gruppo batteria) 2,1 kgLivello di potenza sonora misurato L 98,52 dB(A) K=0,85 dB(A)Livello di pressione sonora a livello dell'orecchio dell'operatore L 82,8 dB(A) K=2,5 dB(A)Livello di potenza sonora garantito L

(misurato conformemente a 2000/14/EC)99 dB(A)Valore di emissione delle vibrazioni a 0,758 m/s

◾ Il valore totale di emissione delle vibrazioni dichiarato è stato misurato con un metodo di valutazione standard e può essere utilizzato per confrontare l'apparecchio con altri prodotti analoghi. ◾ Il valore totale di emissione delle vibrazioni dichiarato può essere utilizzato anche per una valutazione preliminare dei livelli di esposizione. NOTA: il valore di emissione delle vibrazioni durante l'uso effettivo dell'utensile elettrico può variare rispetto al valore totale dichiarato in base alla modalità di utilizzo dell'utensile. Per proteggersi, l'operatore deve indossare guanti e dispositivi di protezione per le orecchie in base alle condizioni di utilizzo effettive. DESCRIZIONE COMPONENTI DEL SOFFIATORE (FIG. A1) 1. Manopola di bloccaggio della velocità2. Pulsante Boost3. Interruttore a velocità variabile4. Pulsante di rilascio della batteria5. Dispositivo di bloccaggio6. Contatti elettrici7. Meccanismo di espulsione8. Apertura di ingresso dell'aria9. Base10. Pulsante di rilascio del tubo11. Tubo di soffiaggio12. Bocchetta conica13. Bocchetta piatta CONTENUTO DELL'IMBALLAGGIO (FIG. A1) ACCESSORI RACCOMANDATI NOME COMPONENTE NUMERO MODELLOAccessorio per grondaie AGC1000Tracolla AP1500 ASSEMBLAGGIO DESTINAZIONE D'USO Questo prodotto può essere usato per gli scopi elencati di seguito. ◾ Pulire superfici dure come vialetti e passerelle. ◾ Mantenere pedane e vialetti privi di foglie e aghi di pino. NOTA: l'apparecchio deve essere utilizzato esclusivamente per gli scopi previsti. Altri utilizzi sono da considerarsi uso improprio.

INSTALLAZIONE/RIMOZIONE DEL TUBO DEL

SOFFIATORE ◾ Installazione (Fig. B1 e B2) Allineare la scanalatura e premere il tubo nel corpo dell'apparecchio fino al "clic". ◾ Rimozione (Fig. B3) Premere il pulsante di rilascio del tubo ed estrarre il tubo.SOFFIATORE A BATTERIA LI-ION 56 VOLT — LB7650E 31

INSTALLAZIONE/RIMOZIONE DELLA BOCCHETTA CONICA/PIATTA

◾ Installazione (Fig. C1 e C2) Allineare la scanalatura sulla bocchetta conica/piatta con il tubo e spingere la bocchetta sul tubo finché non si incastra in posizione. ◾ Rimozione (Fig. C3) Tenere premuto il pulsante di rilascio della bocchetta per disattivare il dispositivo di bloccaggio, quindi rimuovere la bocchetta tirandola.Seguire la stessa sequenza per installare o rimuovere la bocchetta. UTILIZZO AVVERTENZA! Prima di ogni utilizzo, ispezionare l'intero apparecchio per verificare che nessun elemento sia mancante e non siano presenti componenti danneggiati o allentati, ad esempio viti, bulloni, cappucci, ecc. Serrare saldamente tutti i dispositivi di fissaggio e non usare l'apparecchio finché tutti i componenti mancanti o danneggiati non vengono sostituiti.INSTALLAZIONE/RIMOZIONE DEL GRUPPO BATTERIAUsare l'apparecchio esclusivamente con i gruppi batteria e caricabatteria EGO elencati in Fig A2.RICARICARE COMPLETAMENTE LA BATTERIA PRIMA DEL PRIMO UTILIZZOInstallazioneAllineare i rilievi sul gruppo batteria con le scanalature di fissaggio e premere il gruppo batteria fino al "clic" (Fig. D1). D1-1 Scanalatura della batteria D1-2 Scanalatura di fissaggio D1-3 Pulsante di rilascio della batteriaRimozionePremere il pulsante di rilascio della batteria ed estrarre il gruppo batteria (Fig. D2).AVVIO/ARRESTO DEL SOFFIATORE (Fig. E)Con l'interruttore a velocità variabile1. Premere l'interruttore a velocità variabile per avviare il soffiatore.2. La velocità dell'aria del soffiatore è controllata dall'interruttore a velocità variabile. Una maggiore pressione sull'interruttore aumenta la velocità dell'aria; una pressione minore riduce la velocità dell'aria. Regolare la velocità in base al lavoro da svolgere.3. Rilasciare l'interruttore a velocità variabile per arrestare il soffiatore.Con la manopola di bloccaggio della velocitàLa velocità dell'aria può essere bloccata su qualsiasi livello con la manopola di bloccaggio della velocità.1. Ruotare la manopola in senso orario per avviare il soffiatore. Per aumentare la velocità dell'aria, ruotare la manopola in senso orario.2. Per ridurre la velocità dell'aria, ruotare la manopola in senso antiorario.3. Ruotare la manopola completamente in senso antiorario fino alla posizione di arresto per arrestare il soffiatore.NOTA: se la manopola di bloccaggio della velocità non viene portata in posizione di arresto prima di rimuovere la batteria, il soffiatore non si avvierà dopo aver installato una batteria carica. Questo meccanismo di sicurezza impedisce l'avvio accidentale del soffiatore. Premere l'interruttore a velocità variabile per disattivare il meccanismo di sicurezza e avviare il soffiatore.Modalità BoostPremere il pulsante Boost quando il soffiatore è in funzione per aumentare temporaneamente la velocità dell'aria al livello massimo. Il soffiatore ritornerà alla velocità precedente al rilascio del pulsante Boost. E-1 Interruttore a velocità variabile E-2 Manopola di bloccaggio della velocitàE-3 Pulsante BoostSUGGERIMENTI PER L'USO DEL SOFFIATORE ◾ Per evitare di spargere i detriti, soffiare lungo i bordi esterni del cumulo di detriti. Non soffiare mai direttamente verso il centro del cumulo. ◾ Per ridurre la rumorosità, limitare il numero di apparecchi utilizzati contemporaneamente. ◾ Usare rastrelli e scope per smuovere i detriti prima di soffiarli. In aree di lavoro polverose, inumidire leggermente le superfici, se possibile.SOFFIATORE A BATTERIA LI-ION 56 VOLT — LB7650E32

◾ L'uso di soffiatori al posto di tubi per innaffiare per pulire grondaie, zanzariere, terrazzi, griglie, verande e giardini permette di risparmiare acqua. ◾ La bocchetta conica facilita la rimozione di foglie bagnate e la pulizia delle fessure. ◾ Fare attenzione all'eventuale presenza di bambini, animali, finestre aperte o automobili appena lavate e soffiare i detriti in direzione opposta. ◾ Dopo l'uso di soffiatori o altri apparecchi, fare pulizia! Smaltire i detriti adeguatamente. MANUTENZIONE MANUTENZIONE GENERALEEvitare l'uso di solventi durante la pulizia delle parti in plastica. La maggior parte dei materiali plastici può essere danneggiata da molti tipi di solventi in commercio. Usare un panno pulito per rimuovere sporcizia, polvere, olio, grasso, ecc. AVVERTENZA! Impedire il contatto di liquido per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. con le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, con il rischio di lesioni gravi.CONSERVAZIONE ◾ Rimuovere il gruppo batteria dal soffiatore. ◾ Rimuovere tutti i materiali estranei dalle aperture di ingresso dell'aria del soffiatore. ◾ Riporre il soffiatore in un luogo al chiuso inaccessibile ai bambini. Tenerlo al riparto da agenti corrosivi, ad esempio sostanze chimiche per il giardinaggio e sale per disgelo.Protezione dell'ambienteNon smaltire apparecchi elettrici, caricabatteria e batterie insieme ai rifiuti domestici. Portare il prodotto presso un centro di riciclaggio autorizzato affinché venga raccolto separatamente. Gli apparecchi elettrici devono essere portati presso un centro di riciclaggio ecocompatibile.SOFFIATORE A BATTERIA LI-ION 56 VOLT — LB7650E 33

PROBLEMA CAUSA SOLUZIONEIl soffiatore non funziona. ◾ Il gruppo batteria non è installato sul soffiatore. ◾ Installare il gruppo batteria sul soffiatore. ◾ Nessun contatto elettrico tra il soffiatore e il gruppo batteria. ◾ Rimuovere la batteria, ispezionare i contatti e reinstallare il gruppo batteria. ◾ Il gruppo batteria è scarico. ◾ Ricaricare il gruppo batteria. ◾ Il gruppo batteria o il soffiatore sono troppo caldi. ◾ Attendere che la temperatura del gruppo batteria e del soffiatore scenda al di sotto di 67°C. ◾ La manopola di bloccaggio della velocità non è stata portata in posizione di arresto prima di avviare il soffiatore. ◾ Premere l'interruttore a velocità variabile per disattivare il meccanismo di sicurezza e avviare il soffiatore.La velocità dell'aria diminuisce visibilmente. ◾ La ventola del motore è usurata. ◾ Contattare il centro di assistenza EGO per la riparazione. ◾ L'apertura di ingresso dell'aria è ostruita da detriti. ◾ Estrarre il gruppo batteria e rimuovere i detriti. GARANZIA

CONDIZIONI DELLA GARANZIA EGO

Visitare il sito web egopowerplus.com per consultare le condizioni complete della garanzia EGO.56 VOLT LITHIUM-ION ACCUBLADBLAZER — LB7650E34
