Typ produktu	Bezdrátový foukač
Značka	EGO
Model	LB7650E
Jmenovité napětí	56 V
Maximální objem vzduchu na hubici	1300 m³/h
Maximální rychlost vzduchu	74 m/s (bez kuželové hubice) / 87 m/s (s kuželovou hubicí)
Maximální síla foukání	26 N
Výdrž (s baterií BA2800T 5,0 Ah)	150 min (nízká rychlost) / 25 min (vysoká rychlost) / 15 min (režim Boost)
Hmotnost (bez baterie)	2,1 kg
Stupeň krytí	IPX4 (odolný proti stříkající vodě)
Garantovaná hladina akustického výkonu	99 dB(A)
Hladina akustického tlaku u obsluhy	82,8 dB(A)
Úroveň vibrací	0,758 m/s² (nejistota K=1,5 m/s²)
Kompatibilní baterie	Řada EGO 56 V (např. BA2800T)
Kompatibilní nabíječka	Nabíječky EGO 56 V (viz návod)
Regulace rychlosti	Proměnná spouští a aretačním kolečkem
Režim Boost	Ano (dočasná maximální rychlost)
Dodávané hubice	Kuželová hubice a hubice s širokým úhlem
Doporučené příslušenství	Sada na čištění okapů AGC1000, ramenní popruh AP1500
Provozní teplota	-15 °C až 40 °C
Skladovací teplota	-20 °C až 70 °C
Údržba	Čistěte suchým hadříkem; nepoužívejte rozpouštědla
Záruka	Navštivte egopowerplus.com

Často kladené otázky - LB7650E EGO

Jak sestavit foukací trubku?

Zarovnejte drážku trubky s tělem foukače a zasuňte, dokud neuslyšíte cvaknutí. Pro vyjmutí stiskněte tlačítko pro uvolnění trubky a táhněte.

Jaké jsou rozdíly mezi kuželovou hubicí a hubicí s širokým úhlem?

Kuželová hubice soustřeďuje proud vzduchu pro vyšší rychlost (87 m/s), ideální pro zaseknuté nečistoty. Hubice s širokým úhlem rozšiřuje oblast foukání pro široké plochy.

Jak nastavit rychlost foukače?

Použijte spoušť s proměnnou rychlostí pro plynulé ovládání, nebo otočte kolečkem rychlosti/aretačním kolečkem pro nastavení konstantní rychlosti. Režim Boost (tlačítko) dočasně poskytne maximální výkon.

Jakou výdrž mohu očekávat s baterií BA2800T 5,0 Ah?

Přibližně 150 minut při nízké rychlosti, 25 minut při vysoké rychlosti a 15 minut v režimu Boost.

Co dělat, když foukač nestartuje?

Zkontrolujte, zda je baterie správně vložená a nabitá, kontakty jsou čisté a že je kolečko rychlosti v poloze vypnuto před vyjmutím baterie. Pokud kolečko není vynulováno, stiskněte spoušť pro deaktivaci ochrany.

Jak čistit a udržovat foukač?

K odstranění prachu použijte čistý hadřík. Nikdy nepoužívejte rozpouštědla nebo výrobky na bázi ropy. Před čištěním vyjměte baterii.

Jakou hlučnost tento foukač produkuje?

Garantovaná hladina akustického výkonu je 99 dB(A) a hladina akustického tlaku u ucha obsluhy je 82,8 dB(A). Používejte ochranu sluchu.

Mohu použít jiné baterie než z řady EGO 56 V?

Ne, používejte výhradně baterie a nabíječky EGO uvedené v návodu (např. BA2800T). Použití jiných baterií může být nebezpečné.

Co dělat, když foukací výkon klesá?

Zkontrolujte, zda není vstup vzduchu ucpaný nečistotami. Pokud problém přetrvává, může být opotřebená turbína; kontaktujte servisní středisko EGO.

Jak uložit foukač po použití?

Vyjměte baterii, vyčistěte otvory pro přívod vzduchu a uložte nástroj na suchém místě, chráněném před mrazem a chemikáliemi. Skladujte při teplotě -20 °C až 70 °C.

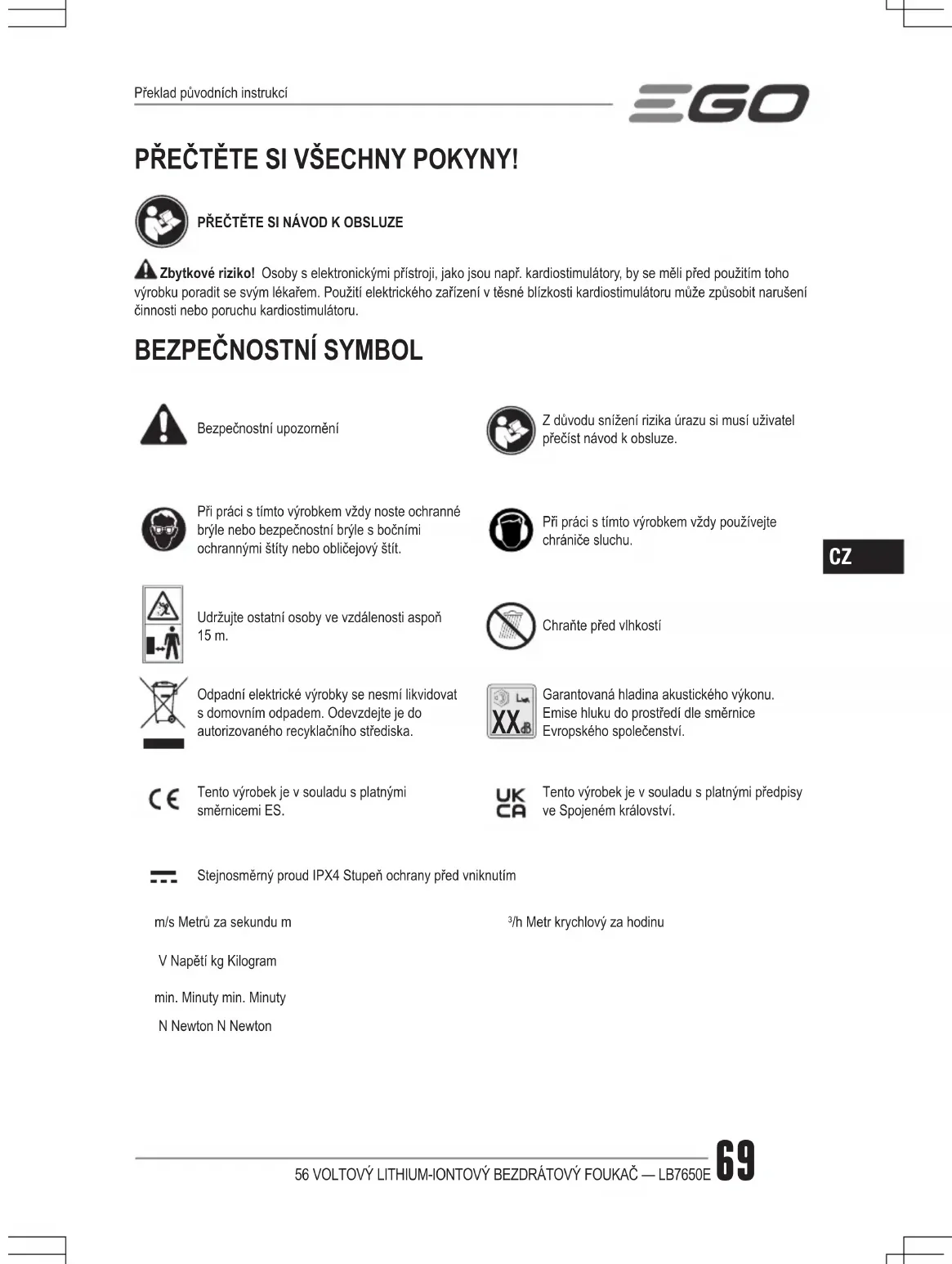

NÁVOD K OBSLUZE LB7650E EGO

CZ 56 voltový lithium-ionotový bezdrátový foukač 69

Zbytkové riziko! Osoby s elektronickými přístroji, jako jsou např. kardiostimulátory, by se měli před použitím toho výrobku poradit se svým lékařem. Použití elektrického zařízení v těsné blízkosti kardiostimulátoru může způsobit narušení činnosti nebo poruchu kardiostimulátoru.

BEZPEČNOSTNÍ SYMBOL

Bezpečnostní upozornění

Z důvodu snížení rizika úrazu si musí uživatel přečíst návod k obsluze.

Při práci s tímto výrobkem vždy noste ochranné brýle nebo bezpečnostní brýle s bočními ochrannými štíty nebo obličejový štít.

Při práci s tímto výrobkem vždy používejte chrániče sluchu.

Udržujte ostatní osoby ve vzdálenosti aspoň 15 m.

Chraňte před vlhkostí

Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte je do autorizovaného recyklačního střediska.

Garantovaná hladina akustického výkonu. Emise hluku do prostředí dle směrnice Evropského společenství.

Tento výrobek je v souladu s platnými směrnicemi ES.

Tento výrobek je v souladu s platnými předpisy ve Spojeném království.

Stejnosměrný proud IPX4 Stupeň ochrany před vniknutím

m/s Metrů za sekundu m

^3 /h Metr krychlový za hodinu

V Napětí kg Kilogram

Napětí	56 V ---
Maximální objem vzduchu v hubici	1300 m^3/h
Maximální rychlost proudění vzduchu	74 m/s(bez zůžené hubice)
	87 m/s(se zůženou hubici)
Maximální síla foukání 26 N
Přibližná doba chodu(s akumulátorem EGO BA2800T 56V 5,0 Ah)	150 min(nízká rychlost)
	25 min(vysoká rychlost)
	15 min(režim zvýšení výkonu)
Doporučená provozní teplota -15°C - 40°C
Doporučená skladovací teplota -20°C – 70°C
Hmotnost (bez akumulátoru) 2,1 kg
Měřená hladina akustického výkonu L_WA	98,52 dB(A)K=0,85 dB(A)
Hladina akustického tlaku na sluch obsluhy L_PA	82,8 dB(A)K=2,5 dB(A)
Zaručená úroveň akustického výkonu L_WA (podle 2000/14/ES)	99 dB(A)
Hodnota vibrací a_h	0,758 m/ s^2 K=1,5 m/ s^2

Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím;

Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů.

POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu.

POPIS

SEZNAMTE SE SE SVÝM FOUKAČEM (OBR. A1)

1. Volič rychlosti/zamčení
2. Tlačitko zvýšení výkonu
3. Přepínač rychlosti vzduchu
4. Tlačitko pro uvolnění akumulátoru
5. Západka
6. Elektrické kontakty
7. Vysunovací mechanismus
8. Přívod vzduchu
9. Základna
10. Tlačitko pro uvolnění trubice
11. Trubice foukače
12. Zúžená hubice
13. Rozmetací hubice

OBSAH BALENÍ (OBR. A1)

DOPORUČENÉ PŘÍSLUŠENSTVÍ

NÁZEV DÍLU ČÍSLO MODELU
Nástavec pro čištění okapů AGC	1000
Ramenní popruh AP1500

MONTÁŽ

POUŽITÍ

Výrobek Ize použit k následujícím účelům:

Čištění pevných povrchů, jako např. příjezdových cest a chodníků.
■ Udržování ploch a příjezdových cest bez listí a jehličí.

POZNÁMKA: Přístroj se smí používat pouze k vyhrazenému účelu. Jakékoliv jiné použití se považuje za zneužití.

MONTÁŽ/SEJMUTÍ TRUBICE FOUKAČE

■ Montáž (Obr. B1 a B2)

Srovnejte drážku a tlačte trubici na foukač, dokud neuslyšite „kliknutí“.

■ Demontáž (Obr. B3)

Stiskněte tlačitko pro uvolnění trubice a sejměte ji.

MONTÁŽ / SEJMUTÍÍ ZÚŽENÉ / ROZMETACÍ HUBICE FOUKAČE

■ Montáž (Obr. C1 a C2)

Srovnejte drážku v zúžené hubici s knoflíkem trubice a zatlačte trysku do trubice, dokud nezapadne na místo.

■ Demontáž (Obr. C3)

Stiskněte a podržte tlačitko uvolnění hubice pro uvolnění západky a vytáhněte hubici přímo z trubice foukače.

Pro montáž a demontáž rozmetací hubice použijte stejný postup.

OBSLUHA

⚠ UPOZORNĚNÍ: Před každým použitím zkontrolujte celý výrobek, zda není poškozen, nechybí nebo nejsou uvolněné žádné díly, jako např. vruty, matice, šrouby, uzávěry atd. Pevně utáhněte všechny upevňovací prvky a uzávěry a výrobek nepoužívejte, dokud se nevymění všechny chybějící nebo poškozené díly.

INSTALACE/VYJMUTÍ AKUMULÁTORU

Používejte pouze EGO akumulátory a nabíječky uvedené na obr. A2.

PŘED PRVNÍM POUŽITÍM AKUMULÁTOR PLNĚ NABIJTE.

Instalace

Srovnejte žebrování akumulátoru s instalačními drážkami a zatlačte na akumulátor, dokud neuslyšite „cvaknutí“ (Obr. D1).

D1-1	Žebro akumulátoru D1-2	Instalační drážka
D1-3	Tlačítko pro uvolnění akumulátoru

Vyjmutí

Stiskněte tlačitko pro uvolnění akumulátoru a vytáhněte jej (Obr. D2).

Pouze přepínač rychlosti proudění vzduchu

1. Zmáčkněte spoušť pro ovládání proudění vzduchu pro zapnutí foukače.

2. Rychlost vzduchu foukače je řízena spouští s proměnnou rychlostí. Více tlaku na spoušť zvýší rychlost foukání, méně tlaku na spoušť rychlost foukání sníží. Rychlost proudění vzduchu si upravte podle svých aktuálních potřeb.

3. Chcete-li foukač vypnout, uvolněte spoušť pro ovládání proudění vzduchu.

Pouze volič rychlosti/zamčení

Foukač může být zablokován v jakékoli rychlosti proudění vzduchu pomocí voliče zamčení.

1. Otočte voličem rychlosti/zamčení ve směru hodinových ručiček a foukač spustíte. Při otáčení voliče ve směru hodinových ručiček se rychlost proudění vzduchu zvýší.
2. Chcete-li rychlost proudění vzduchu snížit, otočte voličem rychlosti/zamčení proti směru hodinových ručiček.
3. Otočením voliče rychlosti/zamčení do polohy vypnuto foukač zastavíte.

POZNÁMKA: Pokud voličem rychlosti/zamčení neotočíte zpět do polohy vypnutí před vyjmutím akumulátoru, foukač se při instalaci úplně nabitého akumulátoru nespustí. Jedná se o ochrannou funkci zabraňující náhodnému spuštění. Stiskněte přepínač rychlosti vzduchu, abyste deaktivovali tuto ochrannou funkci a spustře foukač.

Režim URYCHLENÍ

Při práci stiskněte tlačítko urychlení, abyste dočasně zvýšili rychlost proudění vzduchu na maximální úroveň. Jakmile tlačítko zvýšení výkonu uvolníte, vrátí se rychlost foukače na původní hodnotu.

E-1	Přepínač rychlosti vzduchu	E-2	Volič rychlosti/ zamčení
E-3	Tlačítko zvýšení výkonu

TIPY PRO POUŽÍVÁNÍ FOUKAČE

■ Aby se nečistoty nerozptýlily, foukejte kolem vnějšího okraje hromady nečistot. Nikdy nefoukejte přímo do středu hromady.
■ Chcete-li snížit hladinu hluku, omezte počet kusů použitého elektrického vybavení.
■ K uvolnění nečistot před foukáním použijte hrábě a koštata. V prašném prostředí povrch lehce navlhčete, pokud máte k dispozici vodu.
- Šetřete vodou a používejte elektrické foukače místo hadic s vodou pro řadu zahradních činností včetně prostor jako jsou např. okapy, zástěny, terasy, grily, verandy a zahrady.
■ Okraj zúžené hubice pomáhá odstraňovat mokré listí a čisti mezery na chodníku.

EGO

■ Dávejte pozor na děti, domácí zvířata, otevřená okna nebo čerstvě umytá auta a foukejte nečistoty bezpečně jiným směrem.
■ Po použití foukačů nebo jiného zařízení uklid'te! Nečistoty řádně správně zlikvidujte.

ÚDRŽBA

CELKOVÁ ÚDRŽBA

K čistění plastových dílu nepoužívejte rozpouštědla. Většina plastů je náchylná k poškození různými typy komerčních rozpouštědel a jejich použití je může poškodit. K odstranění nečistot, prachu, oleje, maziva atd. použijte čistý hadr.

⚠ UPOZORNĚNÍ: Dbejte, aby nikdy nedošlo ke styku plastových částí s brzdovými kapalinami, benzinem, ropnými produkty, penetračními oleji atd. Chemické látky mohou poškodit, zeslabit nebo poškodit plast, což může vést k vážnému úrazu.

CZ

SKLADOVÁNÍ

■ Vyjměte akumulátor z foukače.
- Odstraňte všechny nečistoty z přívodů vzduchu foukače.
■ Foukač skladujte v interiéru, na místě, které je mimo dosah dětí. Uchovávejte v bezpečné vzdálenosti od korozivních látek, jako jsou chemické látky a rozmrazovací soli.

Ochrana životního prostředí

Elektrické zařízení, použité baterie nabíječku nevhazujte do domovního odpadu! Tento výrobek předejte autorizované recyklační společnosti ke tříděnému sběru. Elektrické nářadí musí být vráceno do zařízení k ekologické recyklaci.

ODSTRAŇOVÁNÍ ZÁVAD

PROBLÉM PŘÍČINA ŘEŠENÍ
Foukač nefunguje.	K foukači není připojen akumulátor.Bez elektrického kontaktu mezí foukačem a akumulátorem.Akumulátor je vybitý.Akumulátor foukače je příliš horký.Volič rychlosti/zamčení nebyl před vyjmutím akumulátoru vrácen do polohy vypnuto.	Nasad'te akumulátor na foukač.Vyjměte akumulátor, zkontrolujte pôly a znovu jej nainstalujte.Nabijte akumulátor.Chlad'te akumulátor a foukač, dokud teplota neklesne pod 67°C.Stiskněte přepínač rychlosti vzduchu, abyste deaktivovali tuto ochrannou funkci a spusťte foukač.
Rychlost vzduchu se výrazně snižuje.	Nadměrné opotřebení rotoru motoru.Přívod vzduchu je zablokovany nečistotami.	S opravou kontaktujte servisní středisko společnosti EGO.Vyjměte akumulátor, odstraňte nečistoty

ZÁRUKA

ZÁRUKA SPOLEČNOSTI EGO

Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.com.

PREČÍTAJTE SI VŠETKY POKYNY!

PREČÍTAJTE SI NÁVOD NA OBSLUHU

Používatel' si musí prečítat' návod na obsluhu, aby znížil riziko úrazu.

Pri práci s týmto výrobkom vždy používajte ochranu sluchu.

Nevystavujte vlhkosti

Tento výrobok je v súlade s platnou legislatívou Spojeného král'ovstva.

^3 /h Meter kubický za hodinu

V Napätie kg Kilogram

min Minúty min Minúty

N Newton N Newton

TECHNICKÉ ÚDAJE

Zarovnajte drážku a zatlačte výduch do krytu důchadla, kým nebudete počut' „cvaknutie“.

三GO

■ Demontáž (Obr. B3)

■ Montáž (Obr. C1 a C2)

Zarovnajte drážku v zúženej tryske s gombíkom trubice a zatlačte trysku na trubicu, kým nezapadne na svoje miesto.

■ Demontáž (Obr. C3)

Stlačením a podržaním tlačidla uvolnenia trysky uvolnite západku, potom trysku vytiahnite priamo z trubice dúchadla.

1. Na spustenie důchadla otočte ovládač rýchlosti/uzamknutia v smere hodinových ručičiek. Rýchlost'vzduchu sa zvýši, keď sa ovládač otočí v smere hodinových ručičiek.
2. Ak chcete znížit' rýchlost' vzduchu, otočte ovládač rýchlosti/uzamknutia proti smeru hodinových ručičiek.
3. Otáčaním ovládača rýchlosti/uzamknutia proti smeru hodinových ručičiek do vypnutej polohy důchadlo zastavíte.

VAROVANIE: Nikdy nedovol'te, aby brzdové
