Tipo de producto	Soplador inalámbrico
Marca	EGO
Modelo	LB7650E
Tensión nominal	56 V
Volumen de aire máximo en la boquilla	1300 m³/h
Velocidad máxima del aire	74 m/s (sin boquilla cónica) / 87 m/s (con boquilla cónica)
Fuerza de soplado máxima	26 N
Autonomía (con batería BA2800T 5,0 Ah)	150 min (velocidad baja) / 25 min (velocidad alta) / 15 min (modo Boost)
Peso (sin batería)	2,1 kg
Índice de protección	IPX4 (resistente a salpicaduras)
Nivel de potencia acústica garantizado	99 dB(A)
Presión acústica a nivel del operador	82,8 dB(A)
Nivel de vibraciones	0,758 m/s² (incertidumbre K=1,5 m/s²)
Batería compatible	Serie EGO 56 V (p. ej. BA2800T)
Cargador compatible	Cargadores EGO 56 V (ver manual)
Control de velocidad	Variable mediante gatillo y dial de bloqueo
Modo Boost	Sí (velocidad máxima temporal)
Boquillas incluidas	Boquilla cónica y boquilla de gran angular
Accesorios recomendados	Kit de limpieza de canalones AGC1000, correa para hombro AP1500
Temperatura de uso	-15 °C a 40 °C
Temperatura de almacenamiento	-20 °C a 70 °C
Mantenimiento	Limpiar con un paño seco; no usar disolventes
Garantía	Consulte egopowerplus.com

Preguntas frecuentes - LB7650E EGO

¿Cómo ensamblar el tubo de soplado?

Alinee la ranura del tubo con la carcasa del soplador y empuje hasta escuchar un clic. Para retirarlo, presione el botón de liberación del tubo y tire.

¿Cuáles son las diferencias entre la boquilla cónica y la boquilla de gran angular?

La boquilla cónica concentra el flujo de aire para una velocidad más alta (87 m/s) ideal para residuos atascados. La boquilla de gran angular amplía el área de soplado para superficies amplias.

¿Cómo ajustar la velocidad del soplador?

Use el gatillo de velocidad variable para un control progresivo, o gire el dial de velocidad/bloqueo para fijar una velocidad constante. El modo Boost (botón) proporciona la potencia máxima temporalmente.

¿Qué autonomía debo esperar con una batería BA2800T 5,0 Ah?

Aproximadamente 150 minutos a baja velocidad, 25 minutos a alta velocidad y 15 minutos en modo Boost.

¿Qué hacer si el soplador no arranca?

Verifique que la batería esté bien insertada y cargada, que los contactos estén limpios y que el dial de velocidad esté en la posición de apagado antes de retirar la batería. Si el dial no se ha puesto a cero, presione el gatillo para desactivar la protección.

¿Cómo limpiar y mantener el soplador?

Use un paño limpio para quitar el polvo. Nunca use disolventes ni productos a base de petróleo. Retire la batería antes de limpiar.

¿Qué nivel de ruido produce este soplador?

El nivel de potencia acústica garantizado es de 99 dB(A), y la presión acústica en el oído del operador es de 82,8 dB(A). Use protección auditiva.

¿Puedo usar otras baterías que no sean de la serie EGO 56 V?

No, use exclusivamente las baterías y cargadores EGO listados en el manual (p. ej., BA2800T). El uso de otras baterías puede ser peligroso.

¿Qué hacer si la potencia de soplado disminuye?

Verifique que la entrada de aire no esté obstruida por residuos. Si el problema persiste, la turbina puede estar desgastada; contacte a un centro de reparación EGO.

¿Cómo guardar el soplador después de su uso?

Retire la batería, limpie las entradas de aire y guarde la herramienta en un lugar seco, protegido de heladas y productos químicos. Almacene entre -20 °C y 70 °C.

MANUAL DE USUARIO LB7650E EGO

ES Soplador inalámbrico con acumulador de ion de litio de 56 v 19

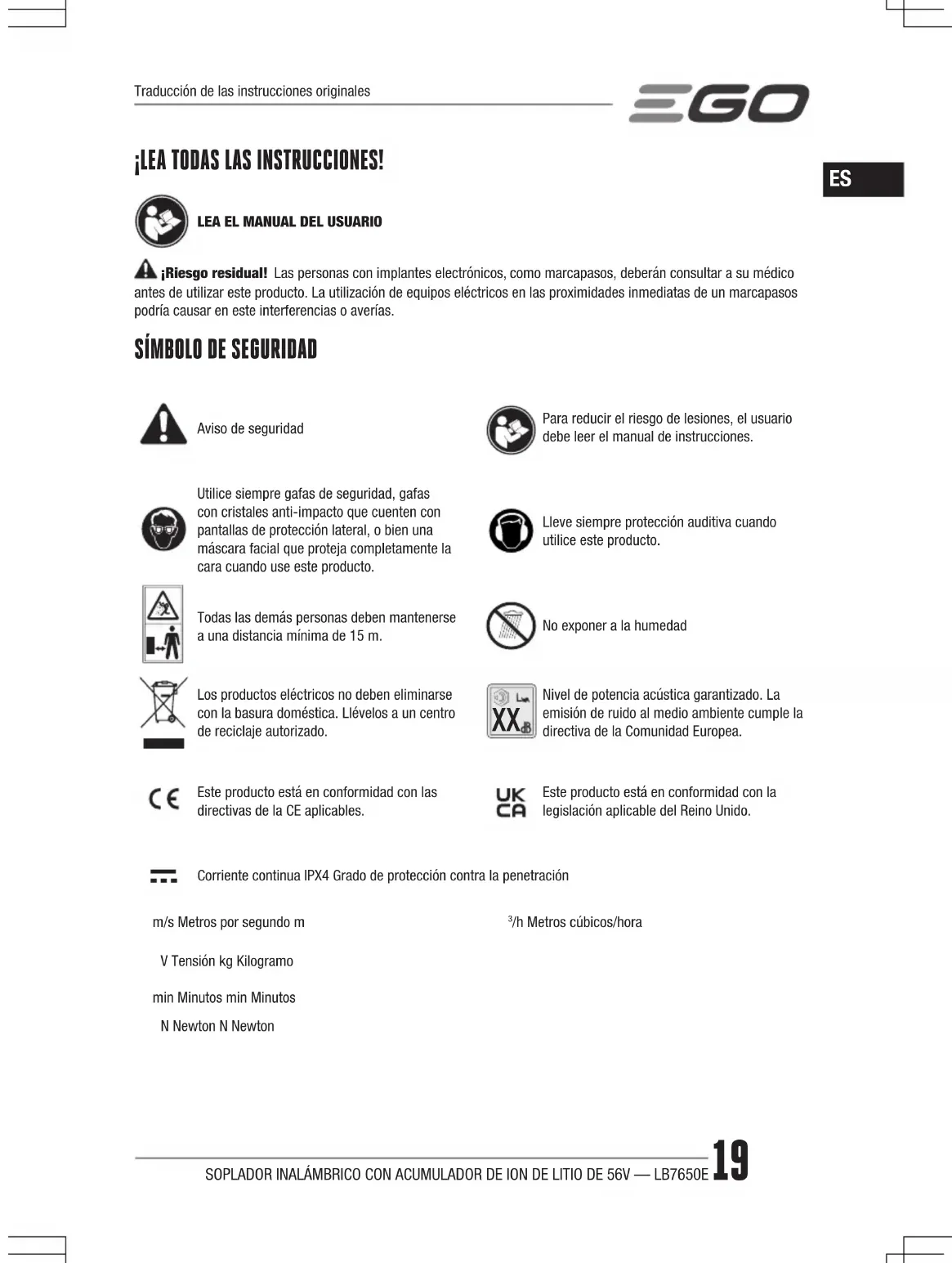

¡LEA TODAS LAS INSTRUCCIONES!

ES

LEA EL MANUAL DEL USUARIO

¡Riesgo residual! Las personas con implantes electrónicos, como marcapasos, deberán consultar a su médico antes de utilizar este producto. La utilización de equipos eléctricos en las proximidades inmediatas de un marcapasos podría causar en este interferencias o averías.

SÍMBOLO DE SEGURIDAD

Aviso de seguridad

Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

Utilice siempre gafas de seguridad, gafas con cristales anti-impacto que cuenten con pantallas de protección lateral, o bien una máscara facial que proteja completamente la cara cuando use este producto.

Lleve siempre protección auditiva cuando utilice este producto.

Todas las demás personas deben mantenerse a una distancia mínima de 15 m.

No exponer a la humedad

Los productos eléctricos no deben eliminarse con la basura doméstica. Llévelos a un centro de reciclaje autorizado.

Nivel de potencia acústica garantizado. La emisión de ruido al medio ambiente cumple la directiva de la Comunidad Europea.

Este producto está en conformidad con las directivas de la CE aplicables.

Este producto está en conformidad con la legislación aplicable del Reino Unido.

Corriente continua IPX4 Grado de protección contra la penetración

m/s Metros por segundo m

^3 /h Metros cúbicos/hora

V Tensión kg Kilogramo

min Minutos min Minutos

N Newton N Newton

ESPECIFICACIONES

Tensión	56 V ---
Caudal de aire máximo en la boquilla	1300 m3/h
Velocidad máxima del aire	74 m/s(sin boquilla cónica)
	87 m/s(con boquilla cónica)
Fuerza de soplado máxima 26 N
Tiempo de marcha aproximado (con batería EGO BA2800T de 56 V y 5,0 Ah)	150 min.(a velocidad baja)
	25 min.(a velocidad alta)
	15 min.(en el modo turbo)
Temperatura de funcionamiento recomendada	DE -15 °C A 40 °C
Temperatura de almacenamiento recomendada	De -20 °C a 70 °C
Peso (sin batería) 2,1 kg
Nivel de potencia acústica ponderado LWA	98,52 dB(A)K=0,85 dB(A)
Nivel de presión acústica medido a la altura del oído del usuario LPA	82,8 dB(A)K=2,5 dB(A)
Nivel de potencia acústica garantizado LWA(medido según 2000/14/CE)	99 dB(A)
Evaluación de la vibración ah	0,758 m/s2K=1,5 m/s2

• El valor de vibración total ha sido medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas.
• El valor total de vibración declarado se puede usar además en una evaluación preliminar del grado de exposición.

AVISO: Las vibraciones generadas durante el uso real de la herramienta eléctrica pueden diferir del valor declarado en función de la manera en que se utilice. Como protección, el usuario debería utilizar guantes y protectores auditivos en condiciones reales de uso.

DESCRIPCIÓN

FAMILIARÍCESE CON SU SOPLADOR (FIG. A1)

1. Selector de velocidad/bloqueo
2. Botón de turbo
3. Gatillo de velocidad del aire
4. Botón de liberación de la batería
5. Seguro
6. Contactos eléctricos
7. Mecanismo de expulsión
8. Entrada de aire
9. Base
10. Botón de liberación del tubo
11. Tubo de soplado
12. Boquilla cónica
13. Boquilla pulverizadora

LISTA DE CONTENIDO (FIG. A1)

ACCESORIOS RECOMENDADOS

NOMBRE DE LA PIEZA N.° DE MODELO
Accesorio para limpiar canaletas	AGC1000
Correa bandolera AP1500

MONTAJE

UTILIZACIÓN

Este producto puede utilizarse para los fines indicados a continuación:

■ Despejar superficies duras, como entradas para vehículos y caminos peatonales.
■ Mantener despejadas de hojarasca y agujas de pino las terrazas y las entradas para vehículos.

AVISO: La herramienta debe utilizarse únicamente para el fin previsto. Cualquier otro uso se considerará uso indebido.

INSTALAR/QUITAR EL TUBO DE SOPLADO

■ Montaje (fig. B1 y B2)

Alinee el carril y empuje el tubo sobre la carcasa del soplador, hasta oír un "clic".

■ Desmontaje (fig. B3)

Pulse el botón de liberación del tubo y quite el tubo.

INSTALAR/QUITAR LA BOQUILLA CÓNICA/PULVERIZADORA DEL SOPLADOR

■ Montaje (fig. C1 y C2)

Alinee la ranura de la boquilla cónica con el botón del tubo y empuje la boquilla hacia el tubo hasta que quede enganchada en su lugar.

■ Desmontaje (fig. C3)

Mantenga pulsado el botón de liberación de la boquilla para desengancharla y, a continuación, tire recto de la boquilla para quitarla del tubo del soplador.

Siga el mismo orden para montar o desmontar la boquilla pulverizadora.

FUNCIONAMIENTO

¡ADVERTENCIA! Antes de cada uso, examine todo el producto para ver si hay piezas dañadas, extraviadas o sueltas, como tornillos, tuercas, pernos, tapones, etc. Apriete bien todas las sujeciones y los tapones y no ponga en marcha el producto hasta haber reemplazado todas las piezas que falten o que estén dañadas.

INSTALAR/QUITAR LA BATERÍA

Utilice únicamente los modelos de baterías y cargadores de EGO indicados en la fig. A2.

RECARGAR TOTALMENTE ANTES DE SU PRIMER USO

Instalación

Alinee las nervaduras de la batería con las ranuras de montaje, e introduzca la batería presionándola hacia abajo hasta oír un «clic» (fig. D1).

D1-1	Nervadura de la batería	D1-2	Ranura de montaje
D1-3	Botón de liberación de la batería

Retirada

Pulse el botón de liberación de la batería y saque la batería tirando de ella (fig. D2).

PUESTA EN MARCHA/PARADA DEL SOPLADOR (fig. E)

Solo gatillo de velocidad del aire

1. Presione el gatillo de velocidad del aire para encender el soplador.

2. La velocidad del aire del soplador se controla con el gatillo para la velocidad variable. Una mayor presión en el gatillo produce velocidades de soplado más altas; una menor presión en el gatillo produce velocidades de soplado más bajas. Ajuste la velocidad en función de la tarea que vaya a realizar.

3. Suelte el gatillo de velocidad del aire para apagar el soplador.

Solo selector de velocidad/bloqueo

El soplador se puede bloquear a cualquier velocidad con el selector de bloqueo de velocidad.

1. Gire el selector de velocidad/bloqueo en sentido horario para poner en marcha el soplador. La velocidad del aire aumentará a medida que se gira el selector en sentido horario.
2. Para reducir la velocidad del aire, gire el selector de velocidad/bloqueo en sentido antihorario.
3. Siga girando el selector de velocidad/bloqueo en sentido antihorario a la posición de apagado para parar el soplador.

AVISO: Si el selector de velocidad/bloqueo no se vuelve a poner en la posición de apagado antes de quitar la batería, el soplador no se pondrá en marcha cuando se instale una batería completamente cargada. Se trata de una función de protección para ayudar a evitar un arranque accidental de la herramienta. Apriete el gatillo de velocidad del aire para desactivar la protección y poner en marcha el soplador.

Modo Turbo

Pulse el botón turbo mientras utiliza la máquina para aumentar temporalmente la velocidad del aire hasta el nivel máximo. Cuando se suelta el botón de selección de la velocidad turbo, el soplador restablece la velocidad anterior.

E-1	Gatillo de velocidad del aire	E-2	Selector de velocidad/bloqueo
E-3	Botón de turbo

CONSEJOS PARA USAR EL SOPLADOR

• Para evitar dispersar descontroladamente el material soplado, dirija siempre el chorro de aire en torno al perímetro de los residuos apilados. No sople nunca directamente hacia el centro de la pila.
• Para reducir los niveles de ruido emitidos, limite el número de herramientas eléctricas en uso de forma simultánea.

■ Utilice rastrillos y escobas para soltar los materiales antes de despejarlos con el soplador. En entornos polvorientos, humedezca ligeramente las superficies si dispone de agua.
- Ahorre agua utilizando sopladores eléctricos en lugar de mangueras para despejar residuos de céspedes y jardines, incluidas áreas tales como canalones, vallas, patios, rejas, soportales y arriates.
■ El borde de la boquilla cónica ayuda a quitar las hojas mojadas y limpiar huecos en la acera.
■ Esté siempre alerta a la posible presencia de niños, mascotas, ventanas abiertas, automóviles recién lavados, etc. y utilice el soplador para despejar los materiales de manera segura.
■ Tras utilizar el soplador o cualquier otro equipo, ¡asegúrese de limpiarlos! Elimine los residuos de la manera adecuada.

MANTENIMIENTO

MANTENIMIENTO GENERAL

Evite utilizar disolventes para limpiar las piezas de plástico. La mayoría de los plásticos podrían dañarse si se limpian con algunos de los tipos de disolventes disponibles en el mercado. Utilice un paño limpio para eliminar la suciedad, polvo, aceite, grasa, etc.

¡ADVERTENCIA! No deje nunca que las piezas de plástico entren en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Las sustancias químicas podrían dañar, debilitar o destruir el plástico, con el consiguiente riesgo de provocar lesiones graves.

ALMACENAMIENTO

■ Retire el acumulador del soplador.
- Elimine todo el material extraño de las entradas de aire del soplador.
■ Guarde el soplador en interiores, en un lugar al que no pueda acceder ningún niño. Manténgalo apartado de agentes corrosivos, como productos químicos de jardinería y sal para deshielo.

Protección del medio ambiente

¡No elimine aparatos eléctricos, baterías usadas ni cargadores de baterías junto con los desperdicios domésticos! Lleve este producto a un punto de reciclaje autorizado y depositelo por separado según corresponda. Las herramientas eléctricas se deben llevar a un punto de reciclaje con fin de proteger el medio ambiente.

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA SOLUCIÓN
El soplador no funciona.	■ El acumulador no está correctamente insertado en el soplador.■ No hay contacto eléctrico entre el acumulador y el soplador.■ La batería está agotada.■ El acumulador o el circuito de la herramienta eléctrica se han sobrecalentado.■ El selector de velocidad/bloqueo no se ha vuelto a poner en la posición de apagado antes de quitar la batería.	■ Inserte correctamente el acumulador el soplador.■ Quite la batería, compruebe los contact eléctricos y vuelva a instalarla.■ Cargue la batería.■ Espere a que el acumulador y el soplad se hayan enfriado lo suficiente hasta que su temperatura sea inferior a 67°C.■ Apriete el gatillo de velocidad del aire para desactivar la protección y poner en marcha el soplador.
La velocidad del aire soplado disminuye considerablemente.	■ Desgaste excesivo del ventilador del motor.■ La entrada de aire está obstruida por acumulación de residuos.	■ Póngase en contacto con el servicio de asistencia técnica de EGO para solicitar la reparación de la herramienta.■ Retire el acumulador del soplador y elimine cualquier obstrucción.

ES

GARANTÍA

POLÍTICA DE GARANTÍA DE EGO

Visite la página web egopowerplus.com para conocer los términos y condiciones completos de la política de garantía de EGO.
