Type de produit	Souffleur sans fil
Marque	EGO
Modèle	LB7650E
Tension nominale	56 V
Volume d'air maximal à la buse	1300 m³/h
Vitesse maximale de l'air	74 m/s (sans buse conique) / 87 m/s (avec buse conique)
Force de soufflage maximale	26 N
Autonomie (avec batterie BA2800T 5,0 Ah)	150 min (vitesse faible) / 25 min (vitesse élevée) / 15 min (mode Boost)
Poids (sans batterie)	2,1 kg
Indice de protection	IPX4 (résistant aux éclaboussures)
Niveau de puissance acoustique garanti	99 dB(A)
Pression acoustique au niveau de l'opérateur	82,8 dB(A)
Niveau de vibrations	0,758 m/s² (incertitude K=1,5 m/s²)
Batterie compatible	Série EGO 56 V (par ex. BA2800T)
Chargeur compatible	Chargeurs EGO 56 V (voir notice)
Contrôle de vitesse	Variable par gâchette et cadran de verrouillage
Mode Boost	Oui (vitesse maximale temporaire)
Buses fournies	Buse conique et buse grand angle
Accessoires recommandés	Kit de nettoyage de gouttières AGC1000, sangle d'épaule AP1500
Température d'utilisation	-15 °C à 40 °C
Température de stockage	-20 °C à 70 °C
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Garantie	Consultez egopowerplus.com

FOIRE AUX QUESTIONS - LB7650E EGO

Comment assembler le tube de soufflage ?

Alignez la rainure du tube avec le boîtier du souffleur et poussez jusqu'à entendre un déclic. Pour le retirer, appuyez sur le bouton de déverrouillage du tube et tirez.

Quelles sont les différences entre la buse conique et la buse grand angle ?

La buse conique concentre le flux d'air pour une vitesse plus élevée (87 m/s) idéale pour les débris coincés. La buse grand angle élargit la zone de soufflage pour les surfaces larges.

Comment régler la vitesse du souffleur ?

Utilisez la gâchette à vitesse variable pour un contrôle progressif, ou tournez le cadran de vitesse/verrouillage pour fixer une vitesse constante. Le mode Boost (bouton) donne la puissance maximale temporairement.

Quelle autonomie dois-je attendre avec une batterie BA2800T 5,0 Ah ?

Environ 150 minutes à faible vitesse, 25 minutes à vitesse élevée, et 15 minutes en mode Boost.

Que faire si le souffleur ne démarre pas ?

Vérifiez que la batterie est bien insérée et chargée, que les contacts sont propres, et que le cadran de vitesse est en position arrêt avant de retirer la batterie. Si le cadran n'est pas remis à zéro, appuyez sur la gâchette pour désactiver la protection.

Comment nettoyer et entretenir le souffleur ?

Utilisez un chiffon propre pour enlever la poussière. Ne jamais utiliser de solvants ou de produits à base de pétrole. Retirez la batterie avant le nettoyage.

Quel niveau sonore produit ce souffleur ?

Le niveau de puissance acoustique garanti est de 99 dB(A), et la pression acoustique à l'oreille de l'opérateur est de 82,8 dB(A). Portez une protection auditive.

Puis-je utiliser d'autres batteries que celles de la série EGO 56 V ?

Non, utilisez exclusivement les batteries et chargeurs EGO listés dans la notice (ex. BA2800T). L'utilisation d'autres batteries peut être dangereuse.

Que faire si la puissance de soufflage diminue ?

Vérifiez que l'entrée d'air n'est pas obstruée par des débris. Si le problème persiste, la turbine peut être usée ; contactez un centre de réparation EGO.

Comment ranger le souffleur après utilisation ?

Retirez la batterie, nettoyez les prises d'air, et rangez l'outil dans un endroit sec, à l'abri du gel et des produits chimiques. Stockez entre -20 °C et 70 °C.

MODE D'EMPLOI LB7650E EGO

D1 D1-2 D1-3 D1-1

Risques résiduels ! Les personnes portant des appareils électroniques, par exemple des stimulateurs cardiaques, doivent consulter leur(s) médecin(s) avant d'utiliser ce produit. L'utilisation d'un équipement électrique près d'un stimulateur cardiaque peut provoquer des interférences ou la panne du stimulateur cardiaque.

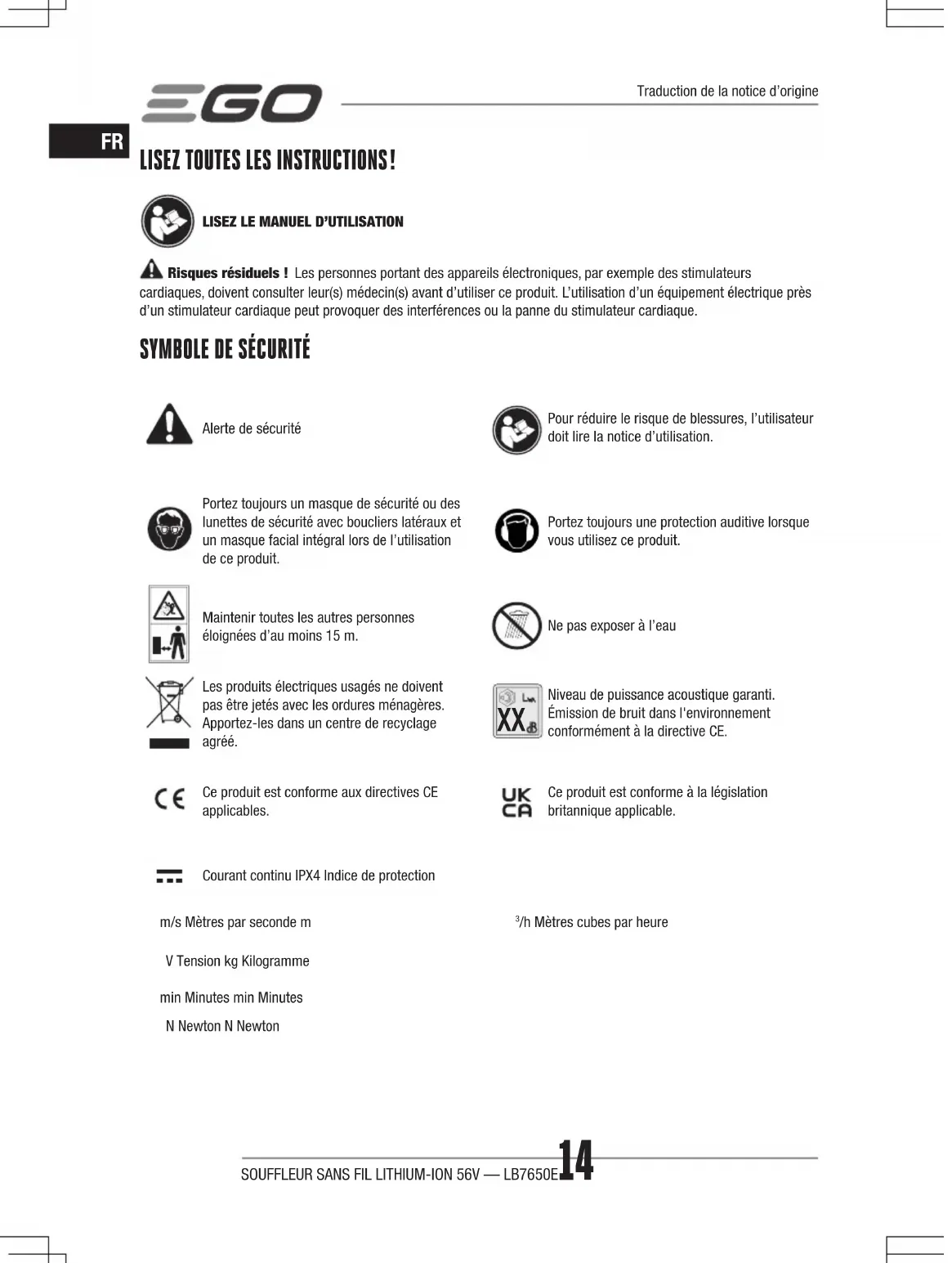

SYMBOLE DE SÉCURITÉ

Alerte de sécurité

Pour réduire le risque de blessures, l'utilisateur doit lire la notice d'utilisation.

Portez toujours un masque de sécurité ou des lunettes de sécurité avec boucliers latéraux et un masque facial intégral lors de l'utilisation de ce produit.

Portez toujours une protection auditive lorsque vous utilisez ce produit.

Maintenir toutes les autres personnes éloignées d'au moins 15 m.

Ne pas exposer à l'eau

Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Apportez-les dans un centre de recyclage agréé.

Niveau de puissance acoustique garanti. Émission de bruit dans l'environnement conformément à la directive CE.

Ce produit est conforme aux directives CE applicables.

Ce produit est conforme à la législation britannique applicable.

Courant continu IPX4 Indice de protection

m/s Mètres par seconde m

^3 /h Mètres cubes par heure

V Tension kg Kilogramme

min Minutes min Minutes

N Newton N Newton

SPÉCIFICATIONS

Tension	56 V
Volume d'air maximum à la buse	1300 m3/h
Vitesse maximale de l'air	74 m/s(sans buse conique)
	87 m/s(avec buse conique)
Force de soufflage maximale 26	N
Durée de fonctionnement approximative (avec la batterie EGO BA2800T 56 V 5,0 Ah)	150 minutes(faible vitesse)
	25 minutes(forte vitesse)
	15 minutes(mode boost)
Température d'utilisation recommandée	-15°C - 40°C
Température de stockage recommandée	-20°C - 70°C
Poids (sans batterie) 2,1 kg
Niveau de puissance acoustique mesuré L_WA	98,52 dB(A)K=0,85 dB(A)
Pression acoustique au niveau des oreilles de l'opérateur L_PA	82,8 dB(A)K=2,5 dB(A)
Niveau de puissance acoustique garanti L_WA (conformément à la norme 2000/14/CE)	99 dB(A)
Niveau de vibration a_n	0,758 m/s2K=1,5 m/s2

• La valeur totale des vibrations indiquée a été mes selon une procédure conforme à une méthode de test standardisée et peut servir pour comparer différents outils.
• La valeur totale des vibrations déclarée peut également servir pour effectuer une évaluation préliminaire de l'exposition.

REMARQUE : Le niveau de vibrations lors de l'utilisation réelle de l'outil peut être différent de la valeur déclarée totale en fonction de la manière dont l'outil est utilisé ; Afin de protéger l'opérateur, l'utilisateur doit porter des gants et des protecteurs d'oreilles en conditions réelles d'utilisation.

DESCRIPTION

1. Cadran de vitesse / verrouillage
2. Bouton Boost
3. Gâchette de vitesse d'air
4. Bouton de déverrouillage de la batterie
5. Verrou
6. Contacts électriques
7. Mécanisme d'éjection
8. Arrivée d'air
9. Socie
10. Bouton de déverrouillage du tube
11. Tube de soufflage
12. Buse conique
13. Buse grand angle

CONTENU DE L'EMBALLAGE (IMAGE A1)

ACCESSOIRES RECOMMANDÉS

NOM DES PIÈCES NUMÉRO DE MODÈLE
Accessoire pour le nettoyage des gouttières	AGC1000
Sangle d'épaule AP1500

ASSEMBLAGE

APPLICATION

Vous pouvez utiliser cet outil pour les usages listés eci-dessous :

■ Nettoyer des surfaces dures, par exemple les voies d'accès et les allées.
■ Maintenir les terrasses et les voies d'accès exemptes de feuilles et d'aiguilles de pin.

REMARQUE : L'outil ne doit être utilisé que pour son usage prévu. Toute autre utilisation est considérée comme inappropriée.

ASSEMBLER/RETIRER LE TUBE DE SOUFFLAGE

■ Pour assembler (schémas B1 & B2)

Alignez la rainure et poussez le tube sur le boîtier du souffleur jusqu'à entendre un déclic.

FR

■ Pour retirer (schéma B3)

Appuyez sur le bouton de déverrouillage du tube et retirez le tube.

ASSEMBLAGE / RETRAIT DE LA BUSE CONIQUE / GRAND ANGLE DU SOUFFLEUR

■ Pour assembler (schémas C1 & C2)

Alignez la rainure de la buse conique avec le bouton du tube et poussez la buse sur le tube jusqu'à ce qu'elle se mette en place.

■ Pour retirer (schéma C3)

Appuyez sur le bouton de déverrouillage de la buse et maintenez-le enfoncé pour désengager le verrou, puis retirez la buse directement du tube du souffleur.

Suivez la même séquence pour assembler ou retirer la buse grand angle.

FONCTIONNEMENT

AVERTISSEMENT : Avant chaque utilisation, inspectez le produit complet à la recherche de pièces endommagées, manquantes ou desserrées telles que des vis, écrous, boulons, capuchons, etc. Serrez fermement toutes les fixations et capuchons et ne faites pas fonctionner ce produit tant que toutes les pièces manquantes ou endommagées n'ont pas été remplacées.

INSERTION / RETRAIT DE LA BATTERIE

Utilisez exclusivement les batteries et les chargeurs EGO listés au schéma A2.

RECHARGEZ COMPLÈTEMENT LA BATTERIE AVANT LA PREMIÈRE UTILISATION

Pour attacher la batterie

Alignez les arêtes de la batterie avec les rainures d'assemblage et poussez la batterie vers le bas jusqu'à entendre un déclic (schéma D1).

D1-1	Arête de la batterie D1-2		Rainure d'assemblage
D1-3	Bouton d'éjection de la batterie

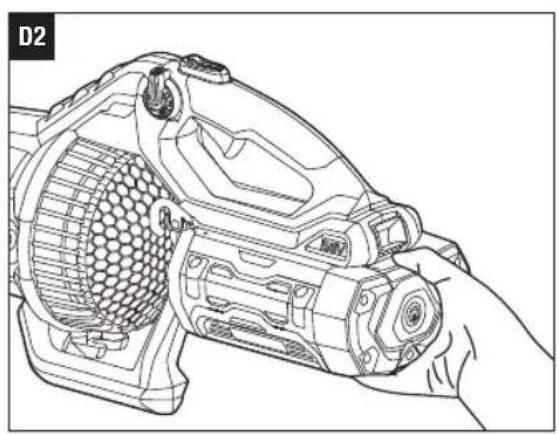

Pour retirer la batterie

Appuyez sur le bouton de déverrouillage de la batterie et retirez la batterie hors de l'outil (schéma D2).

DÉMARRAGE / ARRÊT DU SOUFFLEUR (schéma E)

Gâchette de vitesse d'air uniquement

1. Appuyez sur la gâchette de vitesse de l'air pour mettre le souffleur en marche.
2. La vitesse de l'air du souffleur est contrôlée avec la gâchette à vitesse variable. Plus de pression sur la gâchette entraîne des vitesses de soufflage plus élevées ; moins de pression sur la gâchette entraîne des vitesses de soufflage plus faibles. Ajustez la vitesse en fonction de la tâche à accomplir.
3. Relâchez la gâchette de vitesse de l'air pour arrêter le souffleur.

Cadran de vitesse / verrouillage uniquement

Le souffleur peut être verrouillé à n'importe quelle vitesse avec le cadran de verrouillage de vitesse.

1. Tournez le cadran de vitesse / verrouillage dans le sens des aiguilles d'une montre pour démarrer le souffleur. La vitesse de l'air augmente au fur et à mesure que le cadran est tourné dans le sens des aiguilles d'une montre.
2. Pour diminuer la vitesse de l'air, tournez le cadran de vitesse / verrouillage dans le sens inverse des aiguilles d'une montre.
3. Continuez à tourner le cadran de vitesse / verrouillage dans le sens inverse des aiguilles d'une montre jusqu'à la position d'arrêt pour arrêter le souffleur.

REMARQUE : Si le cadran de vitesse / verrouillage n'est pas remis en position d'arrêt avant le retrait de la batterie, le souffleur ne démarrera pas lorsqu'une batterie complètement chargée sera installée. Il s'agit d'une fonction de protection pour aider à prévenir un démarrage accidentel. Appuyez sur la gâchette de vitesse d'air pour désactiver la protection et démarrer le souffleur.

Mode Boost

Appuyez sur le bouton Boost pendant le fonctionnement pour augmenter temporairement la vitesse de l'air au niveau maximum. Quand vous relâchez le bouton Boost, le souffleur reprend la vitesse précédente.

E-1	Gâchette de la vitesse de l'air	E-2	Cadran de vitesse / verrouillage
E-3	Bouton Boost

CONSEILS D'UTILISATION DU SOUFFLEUR

■ Pour éviter d'éparpiller les débris, soufflez autour des bords externes du tas de débris. Ne soufflez jamais directement au centre d'un tas.
■ Pour réduire le niveau sonore, limitez le nombre d'outils utilisés au même moment.
- Avant de souffler, décoincez les débris avec un râteau et un balai. Dans les environnements poussiéreux, humidifiez légèrement les surfaces si de l'eau si disponible.
- Économisez l'eau en utilisant des pulvérisateurs électriques au lieu de tuyaux pour de nombreuses applications dans les jardins et pelouses, y compris dans les zones telles que les caniveaux, paravents, grilles, patios, porches et jardins.
■ Le bord de la buse conique aide à enlever les feuilles mouillées et à nettoyer les interstices du trottoir.
■ Faites attention aux enfants, animaux de compagnie, fenêtres ouvertes et voitures récemment nettoyées. Soufflez les débris en les éloignant d'une manière non dangereuse.
- Après avoir utilisé un souffleur ou un autre outil, nettoyez-le ! Mettez les débris au rebut d'une manière appropriée.

ENTRETIEN

ENTRETIEN GÉNÉRAL

N'utilisez pas de solvant pour nettoyer les pièces en plastique. La plupart des plastiques peuvent être détériorés par de nombreux types de solvants vendus dans le commerce. Utilisez un chiffon propre pour enlever les saletés, les poussières, l'huile, la graisse, etc.

AVERTISSEMENT : Veillez à ce que les pièces en plastique n'entrent jamais en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, du dégrippant, etc. Les produits chimiques peuvent endommager, fragiliser ou détruire les pièces en plastique, ce qui peut provoquer des blessures corporelles graves.

RANGEMENT

■ Retirez la batterie du souffleur.
■ Nettoyez tous les corps étrangers des prises d'air du souffleur.
- Rangez l'outil en intérieur dans un endroit inaccessible aux enfants. Veillez à ce qu'il reste éloigné des produits corrosifs, par exemple les produits chimiques de jardinage et les sels de déglagage.

Protection de l'environnement

Ne jetez pas les équipements électriques, les batteries et les chargeurs usagés avec les ordures ménagères ! Apportez ce produit chez un recycleur agréé et rendez-le disponible pour une collecte séparée. Les outils électriques doivent être amenés dans un centre de recyclage pour assurer le respect de l'environnement.

DÉPANNAGE

PROBLÈME CAUSE SOLUTION
Le souffleur ne fonctionne pas.	La batterie n'est pas insérée dans le souffleur.Il n'y a pas de contact électrique entre le souffleur et la batterie.La batterie est déchargée.La batterie ou le souffleur est trop chaud.Le cadran de vitesse / verrouillage n'a pas été remis en position d'arrêt avant le retrait de la batterie.	Insérez la batterie dans le souffleur.Retirez la batterie, inspectez les contact puis réinsérez la batterie.Rechargez la batterie.Laissez la batterie et le souffleur refroid jusqu'à ce que leur température devienne inférieure à 67°C.Appuyez sur la gâchette de vitesse d'air pour désactiver la protection et démarrer le souffleur.
La vitesse de l'air baisse significativement.	La turbine du moteur est excessivement usée.L'entrée d'air est bouchée par des débris.	Contactez un centre de réparation EGO pour faire réparer l'outil.Retirez la batterie de l'outil et enlevez les débris.

GARANTIE

POLITIQUE DE GARANTIE EGO

Visitez le site Web egopowerplus.com pour consulter l'intégralité des conditions de la politique de garantie EGO.
