LB7650E - Fúkač EGO - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU LB7650E EGO

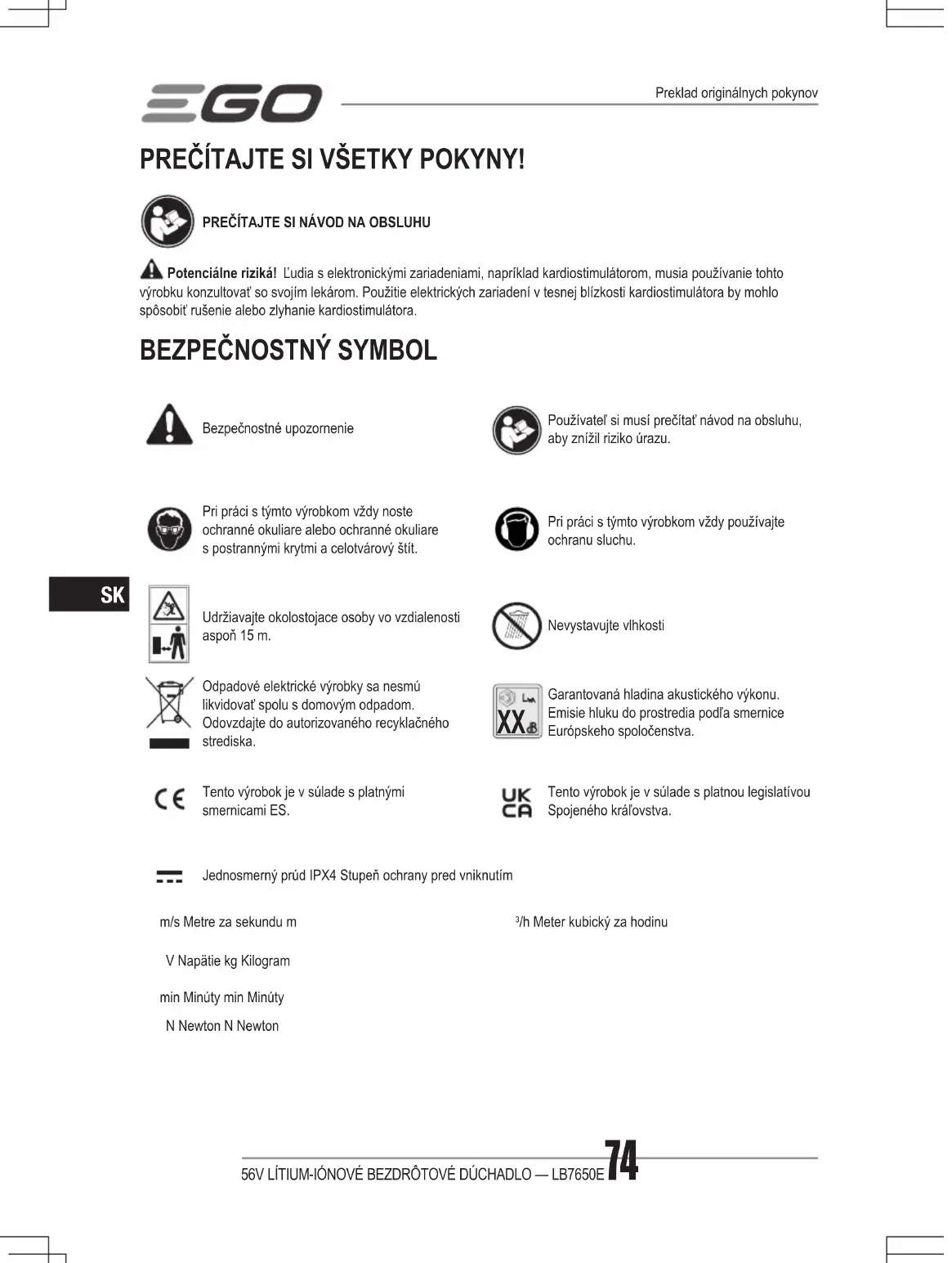

PREČÍTAJTE SI VŠETKY POKYNY! PREČÍTAJTE SI NÁVOD NA OBSLUHU Potenciálne riziká! Ľudia s elektronickými zariadeniami, napríklad kardiostimulátorom, musia používanie tohto výrobku konzultovať so svojím lekárom. Použitie elektrických zariadení v tesnej blízkosti kardiostimulátora by mohlo spôsobiť rušenie alebo zlyhanie kardiostimulátora.

Bezpečnostné upozorneniePoužívateľ si musí prečítať návod na obsluhu, aby znížil riziko úrazu.Pri práci s týmto výrobkom vždy noste ochranné okuliare alebo ochranné okuliare s postrannými krytmi a celotvárový štít.Pri práci s týmto výrobkom vždy používajte ochranu sluchu.Udržiavajte okolostojace osoby vo vzdialenosti aspoň 15 m.Nevystavujte vlhkostiOdpadové elektrické výrobky sa nesmú likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska.

Garantovaná hladina akustického výkonu. Emisie hluku do prostredia podľa smernice Európskeho spoločenstva.Tento výrobok je v súlade s platnými smernicami ES.Tento výrobok je v súlade s platnou legislatívou Spojeného kráľovstva.Jednosmerný prúd IPX4 Stupeň ochrany pred vniknutímm/s Metre za sekundu m /h Meter kubický za hodinuV Napätie kg Kilogrammin Minúty min MinútyN Newton N NewtonPreklad originálnych pokynov56V LÍTIUM-IÓNOVÉ BEZDRÔTOVÉ DÚCHADLO — LB7650E 75

Maximálna rýchlosť vzduchu74 m/s (bez kužeľovej trysky)87 m/s (s kužeľovou tryskou)Maximálna sila fúkania 26 NPribližný čas chodu (s 56 V akumulátorom EGO BA2800T, 5,0 Ah)150 min (Nízka rýchlosť)25 min (Vysoká rýchlosť)15 min (režim zosilnenia)Odporúčaná prevádzková teplota-15°C – 40°COdporúčaná skladovacia teplota-20°C – 70°CHmotnosť (bez akumulátora) 2.1 kgHladina akustického výkonu

82.8 dB(A) K=2.5 dB(A)Garantovaná hladina akustického výkonu L

(meraná podľa 2000/14/EC)99 dB(A)Ohodnotenie vibrácií a

◾ Deklarovaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na vzájomné porovnanie jednotlivých náradí; ◾ Uvádzaná celková hodnota vibrácie sa môže použiť aj na predbežný odhad expozície. POZNÁMKA: Emisia vibrácií pri skutočnom používaní náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nosiť rukavice a ochranu sluchu. POPIS

DÚCHADLOM (OBR. A1) 1. Nastavenie rýchlosti/uzamknutia2. Tlačidlo zosilnenia3. Ovládač prúdenia vzduchu4. Tlačidlo uvoľnenia akumulátora5. Západka6. Elektrické kontakty7. Vyhadzovací mechanizmus8. Prívod vzduchu9. Základňa10. Tlačidlo na uvoľnenie trubice11. Výduch dúchadla12. Zúžená tryska13. Rozšírená tryska OBSAH BALENIA (OBR. A1)

ODPORÚČANÉ PRÍSLUŠENSTVO

NÁZOV DIELU ČÍSLO MODELUNástavec na čistenie žľabov AGC1000Ramenný popruh AP1500 MONTÁŽ POUŽITIE Tento výrobok môžete použiť na tieto uvedené účely: ◾ Čistenie tvrdých povrchov, ako sú príjazdové cesty a chodníky. ◾ Udržiavanie plôch a príjazdových ciest bez listov a ihličia. POZNÁMKA: Náradie sa musí používať v súlade s účelom použitia. Každé iné použitie sa považuje za prípad nevhodného použitia.

MONTÁŽ/DEMONTÁŽ VÝDUCHU DÚCHADLA

◾ Montáž (Obr. B1 a Obr. B2) Zarovnajte drážku a zatlačte výduch do krytu dúchadla, kým nebudete počuť „cvaknutie“.56V LÍTIUM-IÓNOVÉ BEZDRÔTOVÉ DÚCHADLO — LB7650E76

◾ Demontáž (Obr. B3) Stlačte tlačidlo uvoľnenie výduchu a vyberte výduch.MONTÁŽ/DEMONTÁŽ ZÚŽENEJ/ROZŠÍRENEJ TRYSKY ◾ Montáž (Obr. C1 a C2) Zarovnajte drážku v zúženej tryske s gombíkom trubice a zatlačte trysku na trubicu, kým nezapadne na svoje miesto. ◾ Demontáž (Obr. C3) Stlačením a podržaním tlačidla uvoľnenia trysky uvoľnite západku, potom trysku vytiahnite priamo z trubice dúchadla.Pri montáži alebo demontáži rozšírenej trysky postupujte podľa rovnakého postupu. OBSLUHA VAROVANIE: Pred každým použitím skontrolujte, či na zariadení nie sú poškodené, chýbajúce alebo uvoľnené časti, napríklad skrutky, matice, závity, uzávery, atď. Bezpečne utiahnite všetky upevňovacie prvky a uzávery a nepoužívajte tento výrobok, kým nebudú vymenené všetky chýbajúce alebo poškodené diely.PRIPOJENIE/ODPOJENIE AKUMULÁTORAPoužívajte iba EGO akumulátory a nabíjačky uvedené na obr. A2.PRED PRVÝM POUŽITÍM ÚPLNE NABITE.PripojenieZarovnajte rebrá akumulátora s montážnymi otvormi a zatlačte akumulátor nadol, kým nebudete počuť „cvaknutie“ (obr. D1).D1-1 Rebro akumulátora D1-2 Montážny otvor D1-3 Tlačidlo na uvoľnenie batérieOdpojenieStlačte tlačidlo uvoľnenia akumulátora a vytiahnite akumulátor (obr. D2).SPUSTENIE/ZASTAVENIE DÚCHADLA (obr. E)Iba ovládač prúdenia vzduchu1. Stlačte ovládač prúdenia vzduchu pre zapnutie dúchadla.2. Rýchlosť vzduchu ventilátora sa ovláda ovládačom prúdenia vzduchu. Väčší tlak na ovládač má za následok vyššie rýchlosti fúkania; menší tlak na spúšť má za následok nižšie rýchlosti fúkania. Nastavte rýchlosť tak, aby vyhovovala vykonávanej úlohe.3. Uvoľnením ovládača dúchadlo vypnete.Iba nastavenie rýchlosti/uzamknutiaDúchadlo je možné nastaviť na akúkoľvek rýchlosť pomocou ovládača rýchlosti/zamknutia.1. Na spustenie dúchadla otočte ovládač rýchlosti/uzamknutia v smere hodinových ručičiek. Rýchlosť vzduchu sa zvýši, keď sa ovládač otočí v smere hodinových ručičiek.2. Ak chcete znížiť rýchlosť vzduchu, otočte ovládač rýchlosti/uzamknutia proti smeru hodinových ručičiek.3. Otáčaním ovládača rýchlosti/uzamknutia proti smeru hodinových ručičiek do vypnutej polohy dúchadlo zastavíte.POZNÁMKA: Ak pred vybratím akumulátora neotočíte ovládač rýchlosti/uzamknutia späť do vypnutej polohy, dúchadlo sa nespustí, keď je vložený plne nabitý akumulátor. Toto je ochranná funkcia, ktorá má zabrániť náhodnému spusteniu. Stlačením ovládača prúdenia vzduchu deaktivujete ochranu a spustíte dúchadlo.Režim zosilneniaPri práci stlačte tlačidlo zosilnenia, aby ste dočasne zvýšili rýchlosť vzduchu na maximálnu úroveň. Dúchadlo obnoví predchádzajúcu rýchlosť, keď uvoľníte tlačidlo zosilnenia. E-1 Ovládač prúdenia vzduchu E-2 Nastavenie rýchlosti/uzamknutiaE-3 Tlačidlo zosilneniaTIPY PRE POUŽÍVANIE DÚCHADLA ◾ Ak chcete zabrániť rozptyľovaniu nečistôt, fúkajte okolo vonkajšieho okraja hromady odpadu. Nikdy nefúkajte priamo do stredu hromady. ◾ Ak chcete znížiť hladinu zvuku, obmedzte počet použitých elektrických zariadení súčasne. ◾ Pred fúkaním použite hrable a metly na uvoľnenie nečistôt. V prašných podmienkach ľahko navlhčite povrch, ak je k dispozícii voda. ◾ Šetrite vodu pomocou vyfukovania namiesto používania hadíc pre mnoho záhradníckych činností, vrátane takých miest, ako sú odkvapy, paravány, terasy, grily, verandy a záhrady.56V LÍTIUM-IÓNOVÉ BEZDRÔTOVÉ DÚCHADLO — LB7650E 77

◾ Okraj zúženej trysky pomáha s odstraňovaním mokrého lístia a čistením medzier na chodníku. ◾ Dávajte pozor na deti, domáce zvieratá, otvorené okná alebo čerstvo umyté auta a fúkajte odpad do bezpečnej vzdialenosti. ◾ Po použití dúchadiel alebo iných zariadení nezabudnite upratať! Zlikvidujte odpad správne. ÚDRŽBA CELKOVÁ ÚDRŽBANa čistenie plastových dielov nepoužívajte rozpúšťadlá. Väčšina plastov je náchylná na poškodenie rôznymi typmi komerčných rozpúšťadiel a môžu sa poškodiť, ak sa rozpúšťadlá použijú. Použite kúsok čistej látky na odstránenie nečistôt, prachu, oleja, mastnoty atď. VAROVANIE: Nikdy nedovoľte, aby brzdové kvapaliny, benzín, ropné výrobky, penetračné oleje atď., prišli do styku s plastovými časťami. Chemické látky môžu poškodiť, oslabiť alebo zničiť plast, čo môže viesť k vážnemu zraneniu.USKLADNENIE ◾ Vyberte akumulátor z dúchadla. ◾ Vyčistite všetok cudzí materiál z prívodov vzduchu dúchadla. ◾ Dúchadlo skladujte vo vnútri na mieste, ktoré je pre deti neprístupné. Uchovávajte mimo dosahu korozívnych činidiel, ako sú záhradné chemikálie a rozmrazovacie soli.Ochrana životného prostrediaNevyhadzujte elektrické zariadenia, nabíjačku a použité akumulátory do domového odpadu! Tento výrobok odneste na autorizované recyklačné miesto a poskytnite ho na separovaný zber. Elektrické náradie sa musí odovzdať do príslušného zariadenia na ekologicky šetrnú recykláciu.56V LÍTIUM-IÓNOVÉ BEZDRÔTOVÉ DÚCHADLO — LB7650E78

PROBLÉM PRÍČINA RIEŠENIEDúchadlo nefunguje. ◾ Akumulátor nie je pripojený do dúchadla. ◾ Pripojte akumulátor do dúchadla. ◾ Žiadny elektrický kontakt medzi dúchadlom a akumulátorom ◾ Vyberte akumulátor, skontrolujte kontakty a akumulátor nainštalujte naspäť. ◾ Akumulátor je vybitý. ◾ Nabite akumulátor. ◾ Akumulátor alebo dúchadlo sú príliš horúce. ◾ Nechajte vychladnúť akumulátor alebo dúchadlo, kým teplota neklesne pod 67°C. ◾ Pred vybratím akumulátora nebol volič rýchlosti/blokovania zapnutý. ◾ Stlačením ovládača prúdenia vzduchu deaktivujete ochranu a spustíte dúchadlo.Rýchlosť prúdenia vzduchu sa významne znižuje. ◾ Nadmerné opotrebovanie motora dúchadla. ◾ Kontaktujte servisné stredisko EGO pre opravu. ◾ Prívod vzduchu je zablokovaný nečistotami. ◾ Vyberte akumulátor a odstráňte nečistoty. ZÁRUKA
