LB7650E - Puhallin EGO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton lehdenpuhallin
Merkki	EGO
Malli	LB7650E
Nimellisjännite	56 V
Suurin ilmamäärä suuttimella	1300 m³/h
Suurin ilmannopeus	74 m/s (ilman kartiomallista suutinta) / 87 m/s (kartiomallisella suuttimella)
Suurin puhallusvoima	26 N
Käyttöaika (akulla BA2800T 5,0 Ah)	150 min (alhainen nopeus) / 25 min (korkea nopeus) / 15 min (Boost-tila)
Paino (ilman akkua)	2,1 kg
Suojausluokka	IPX4 (roisketiivis)
Taattu äänitehotaso	99 dB(A)
Äänenpaine käyttäjän korvalla	82,8 dB(A)
Tärinätaso	0,758 m/s² (epävarmuus K=1,5 m/s²)
Yhteensopiva akku	EGO 56 V -sarja (esim. BA2800T)
Yhteensopiva laturi	EGO 56 V -laturit (katso käyttöohje)
Nopeudensäätö	Säädettävä liipaisimella ja lukituspyörällä
Boost-tila	Kyllä (tilapäinen maksiminopeus)
Toimitetut suuttimet	Kartiomainen suutin ja laajakulmasuutin
Suositellut lisävarusteet	Ränninpuhdistussarja AGC1000, olkahihna AP1500
Käyttölämpötila	-15 °C - 40 °C
Säilytyslämpötila	-20 °C - 70 °C
Huolto	Puhdista kuivalla liinalla; älä käytä liuottimia
Takuu	Katso egopowerplus.com

Usein kysytyt kysymykset - LB7650E EGO

Kuinka puhallusputki kootaan?

Kohdista putken ura puhaltimen runkoon ja työnnä, kunnes kuuluu napsahdus. Irrottaaksesi paina putken lukituksen vapautuspainiketta ja vedä.

Mitä eroa on kartiomaisella suuttimella ja laajakulmasuuttimella?

Kartiomainen suutin keskittää ilmavirran suurempaan nopeuteen (87 m/s) sopien jumiutuneille roskille. Laajakulmasuutin leventää puhallusaluetta suurille pinnoille.

Kuinka puhaltimen nopeutta säädetään?

Käytä portaattomasti säädettävää liipaisinta asteittaiseen säätöön tai kierrä nopeuden/lukituksen valitsinta asettaaksesi vakionopeuden. Boost-tila (painike) antaa tilapäisesti maksimitehon.

Mitä käyttöaikaa voin odottaa BA2800T 5,0 Ah -akulla?

Noin 150 minuuttia alhaisella nopeudella, 25 minuuttia korkealla nopeudella ja 15 minuuttia Boost-tilassa.

Mitä tehdä, jos puhallin ei käynnisty?

Tarkista, että akku on kunnolla paikallaan ja ladattu, että koskettimet ovat puhtaat ja että nopeuden valitsin on pysäytysasennossa ennen akun irrottamista. Jos valitsinta ei ole nollattu, paina liipaisinta poistaaksesi suojauksen.

Kuinka puhallin puhdistetaan ja huolletaan?

Käytä puhdasta liinaa pölyn poistamiseen. Älä koskaan käytä liuottimia tai öljypohjaisia tuotteita. Irrota akku ennen puhdistusta.

Minkä äänitason tämä puhallin tuottaa?

Taattu äänitehotaso on 99 dB(A), ja äänenpaine käyttäjän korvalla on 82,8 dB(A). Käytä kuulosuojaimia.

Voinko käyttää muita akkuja kuin EGO 56 V -sarjan akkuja?

Ei, käytä yksinomaan EGO-akkuja ja -latureita, jotka on lueteltu käyttöohjeessa (esim. BA2800T). Muiden akkujen käyttö voi olla vaarallista.

Mitä tehdä, jos puhallusteho vähenee?

Tarkista, ettei ilmanotto ole tukossa roskista. Jos ongelma jatkuu, turbiini saattaa olla kulunut; ota yhteyttä EGO-huoltokeskukseen.

Kuinka puhallin säilytetään käytön jälkeen?

Irrota akku, puhdista ilmanottoaukot ja säilytä työkalu kuivassa paikassa suojassa pakkaselta ja kemikaaleilta. Säilytä -20 °C ja 70 °C välillä.

KÄYTTÖOHJE LB7650E EGO

Jäännösriski! Henkilöiden, joilla on sydämentahdistin tai muu vastaava elektroninen laite, tulisi keskustella lääkärin kanssa ennen tämän tuotteen käyttöä. Sähkölaitteiden käyttö sydämentahdistimen lähettyvillä saattaa häiritä tahdistimen toimintaa tai aiheuttaa vakavan toimintahäiriön.

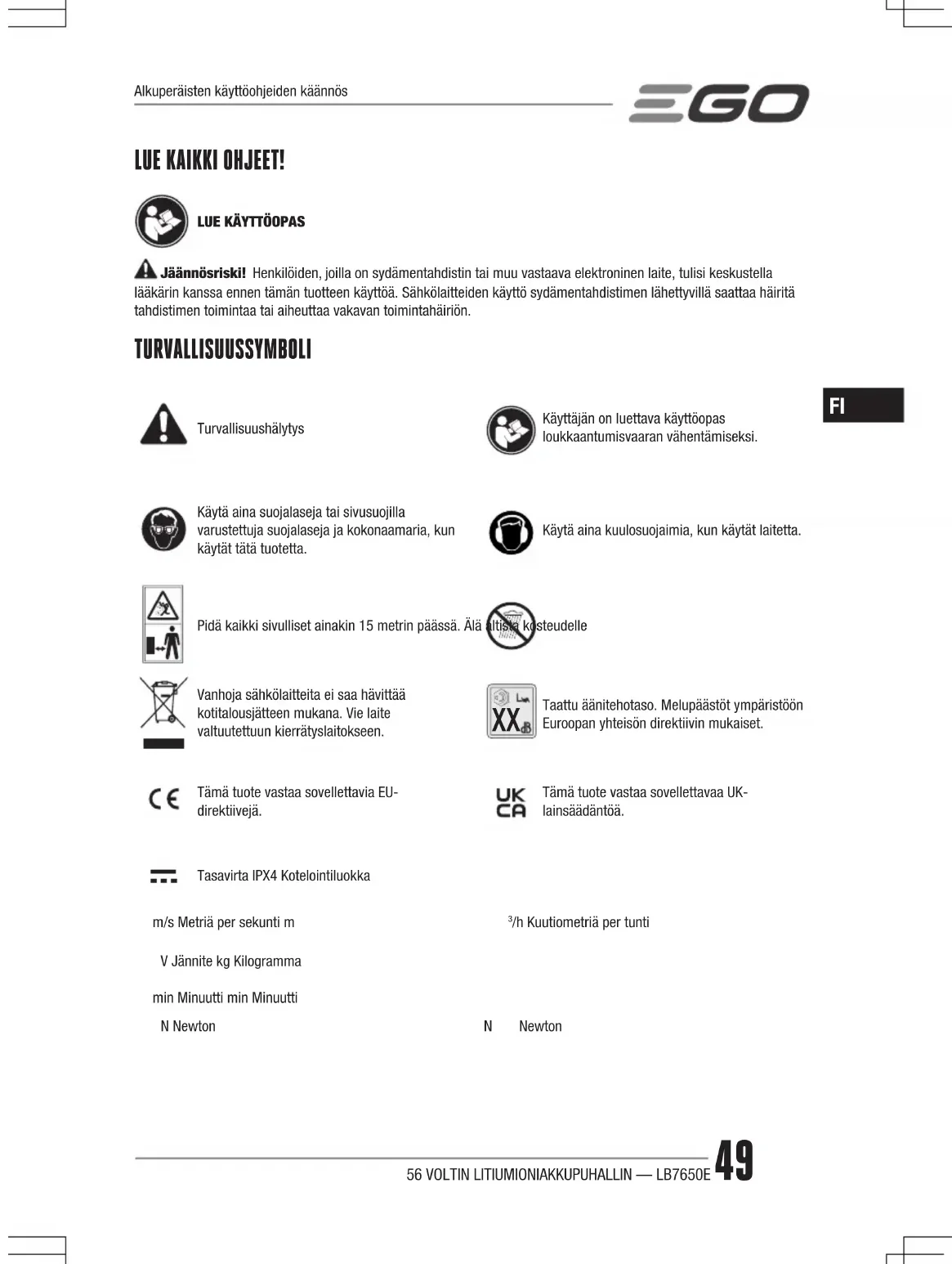

TURVALLISUUSSYMBOLI

Turvallisuushälytys

Käyttäjän on luettava käyttöopas loukkaantumisvaaran vähentämiseksi.

FI

Käytä aina suojalaseja tai sivusuojilla varustettuja suojalaseja ja kokonaamaria, kun käytät tätä tuotetta.

Käytä aina kuulosuojaimia, kun käytät laitetta.

Pidä kaikki sivulliset ainakin 15 metrin päässä. Älä altista kosteudelle

Vanhoja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Vie laite valtuutettuun kierrätyslaitokseen.

Taattu äänitehotaso. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaiset.

CE

Tämä tuote vastaa sovellettavia EU-direktiivejä.

Tämä tuote vastaa sovellettavaa UK- lainsäädäntöä.

[EMPTY]

Tasavirta IPX4 Kotelointiluokka

m/s Metriä per sekunti m

^3 /h Kuutiometriä per tunti

V Jännite kg Kilogramma

min Minuutti min Minuutti

N Newton

N Newton

TEKNISET TIEDOT

Jännite	56 V ---
Suurin ilmamäärä suuttimessa	1300 m ^3 /t
Suurin ilmannopeus	74 m/s (ilman kapenevaa suutinta)
	87 m/s (kapenevan suuttimen kanssa)
Suurin puhallusteho 26 N
Arvioitu toiminta-aika (EGO BA2800T 56 V:n akulla 5,0 Ah)	150 min(alhainen nopeus)
	25 min(korkea nopeus)
	15 min (tehostustila)
Suositeltu käyttölämpötila -15°C	-40°C
Suositeltu säilytyslämpötila -20	-70 °C
Paino (ilman akkua) 2,1 kg
Mitattu äänen tehotaso L_WA	98,52 dB(A)K=0,85 dB(A)
Äänenpaineen taso käyttäjän korvien tasolla L_PA	82,8 dB(A)K=2,5 dB(A)
Taattu äänen tehotaso L_WA (mitattu 2000/14/EY:n mukaisesti)	99 dB (A)
Tärinäarvo a_h :	0,758 m/s ^2 K=1,5 m/s ^2

Ilmoitettu tärinän kokonaispäästöarvo on mitattu standarditestausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään;
Ilmoitettua tärinän kokonaispäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

HUOMAUTUS: Työkalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta kokonaispäästöarvosta työkalun käyttötavasta johtuen; käyttäjän suojaamiseksi tulee käyttää käsineitä ja kuulosuojaimia varsinaisissa käyttöolosuhteissa.

KUVAUS

TUNNE PUHALTIMESI (KUVA A1)

1. Nopeus-/lukituspyörä

2. Tehostuspainike

3. Ilman nopeusliipaisin
4. Akun vapautuspainike
5. Salpa
6. Sähköliitännät
7. Poistomekanismi
8. Ilmanotto
9. Jalusta
10. Putken vapautuspainike
11. Puhaltimen putki
12. Kapeneva suutin
13. Levittävä suutin

PAKKAUSLUETTELO (KUVA A1)

SUOSITELLUT LISÄVARUSTEET

OSAN NIMI MALLIN NUMERO
Kourujen puhdistusosa AGC1000
Olkahihna AP1500

KOKOAMINEN

KÄYTTÄMINEN

Tätä laitetta voi käyttää seuraavassa mainittuihin tarkoituksiin:

■ Kovien pintojen, kuten ajoteiden ja jalkakäytävien, puhdistamiseen.
■ Tasanteiden ja ajoteiden puhdistaminen lehdistä ja neulasista.

HUOMAUTUS: Työkalua tulee käyttää vain sille määritettyyn tarkoitukseen. Kaikki muu käyttö katsotaan väärinkäytöksi.

PUHALTIMEN PUTKEN KIINNITTÄMINEN/ IRROTTAMINEN

■ Kiinnittäminen (kuvat B1 ja B2)

Kohdista ura ja työnnä putkea puhaltimen koteloon, kunnes kuulet naksahduksen.

■ Irrottaminen (kuva B3)

Paina putken vapautuspainiketta ja irrota putki.

PUHALTIMEN KAPENEVAN/LEVITTÄVÄN SUUTTIMEN KIINNITTÄMINEN/IRROTTAMINEN

■ Kiinnittäminen (kuvat C1 ja C2)

Kohdista kapenevan/levittävän suuttimen ura putken nuppiin ja paina suutinta putkeen, kunnes se napsahtaa paikalleen.

■ Irrottaminen (kuva C3)

Paina suuttimen vapautuspainiketta ja pidä se painettuna salvan vapauttamiseksi, vedä sitten suutin suoraan irti puhaltimen putkesta.

Tee samat toimenpiteet levittävän suuttimen kiinnittämiseksi tai irrottamiseksi.

KÄYTTÖ

VAROITUS: Ennen jokaista käyttökertaa tarkista laite kokonaisuudessaan vahingoittuneiden, puuttuvien tai löysin osien varalta (esim. mutterit, pultit, korkit yms.). Kiinnitä kaikki kiinnittimet ja korkit tiukasti, äläkä käytä laitetta ennen kuin kaikki puuttuvat tai vahingoittuneet osat on vaihdettu.

AKUN LIITTÄMINEN/POISTAMINEN

Käytä vain EGO:n akkuja ja latureita, jotka on lueteltu alla kuvassa A2:

LATAA TÄYTEEN ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA.

Liittäminen

Aseta akun ulokkeet kiinnitysaukkoihin ja paina akkua alaspäin, kunnes kuulet naksahduksen (kuva D1).

D1-1	Akun kannatin D1-2 Kiinnitysaukko
D1-3	Akun vapautuspainike

Poistaminen

Paina akun vapautuspainiketta ja vedä akku ulos (kuva D2).

PUHALTIMEN KÄYNNISTYS/SAMMUTUS (kuva E)

Vain ilman nopeusliipaisin

1. Paina ilman nopeusliipaisinta puhaltimen käynnistämiseksi.

2. Puhaltimen ilman nopeutta säädetään portaattomalla nopeuden liipaisimella. Painamalla liipaisinta enemmän saat nopeamman puhallusnopeuden, painamalla liipaisinta vähemmän saat hitaamman puhallusnopeuden. Säädä ilman nopeus tehtävän työn mukaan.

3. Vapauta ilman nopeusliipaisin puhaltimen sammuttamiseksi.

Vain nopeus-/lukituspyörä

Puhallin voidaan lukita mihin tahansa nopeuteen lukituspyörän avulla.

1. Käynnistä puhallin kääntämällä nopeus-/lukituspyörää myötäpäivään. Ilman nopeus suurenee, kun pyörää käännetään myötäpäivään.
2. Ilman nopeus vähenee, kun nopeus-/lukituspyörää käännetään vastapäivään.
3. Pysäytät puhaltimen jatkamalla nopeus-/lukituspyörän kääntämistä vastapäivään off-asentoon saakka.

HUOMAUTUS: Jos nopeus-/lukituspyörää ei käännetä off-asentoon ennen akun poistamista, puhallin vaatii täyteen ladatun akun asentamista ennen käynnistymistä. Tämä on suojatoimenpide, joka estää tahattoman käynnistymisen. Poista suojaus painamalla ilman nopeusliipaisinta ja käynnistä puhallin.

Tehostustila

Voit tehostaa ilman nopeuden väliaikaisesti enimmäistasolle painamalla tehostuspainiketta. Puhallin jatkaa aiemmalla teholla, kun tehostuspainike vapautetaan.

E-1 Ilman nopeusliipaisin E-2		Nopeus-/lukituspyörä
E-3 Tehostuspainike

VINKKEJÄ PUHALTIMEN KÄYTTÖÖN

■ Puhalla irtoaineskasan ympäriitä, jotta et levitä irtoainesta ympäriinsä. Älä ikinä puhalla kasan keskelle.
■ Rajoita käytössä olevien sähkölaitteiden määrää, jos äänentasoa on alennettava.
Käytä haravia ja luutia irtoaineksen irrottamiseksi ennen puhaltamista. Kostuta pintoja hieman pölyisissä olosuhteissa, jos vettä on saatavilla.
■ Säästä vettä käyttämällä sähköpuhaltimia kasteluletkujen sijaan monissa nurmikko- ja puutarhasovelluksissa, mukaan lukien esim. räystääät, verkko-ovet, terassit, grillit, kuistit ja puutarhat.
- Kapenevan suuttimen reuna auttaa poistamaan märkiä lehtiä ja puhdistamaan jalkakäytävän raot.
- Varo lapsia, lemmikkejä, avoimia ikkunoita tai juuri pestyjä autoja ja pidä huolta, että puhallat irtoaineksen turvallisesti pois.
■ Kun olet käyttänyt puhaltimia tai muita laitteita, siivoa jälkesi! Hävitä irtoaines oikeaoppisesti.

HUOLTAMINEN

YLEINEN KUNNOSSAPITO

Vältä liuotinaineiden käyttöä, kun puhdistat muoviosia. Useimmat muovit ovat herkkiä vaurioitumaan erilaisista kaupallisista liuottimista ja voivat vaurioitua niiden käytöstä. Poista lika, pöly, öljy, rasva ym. käyttäen puhdasta liinaa.

VAROITUS: Älä koskaan anna jarrunesteiden, bensiinin, öljypohjaisten tuotteiden, ruosteenirrotusöljyn ym. päästä kosketuksiin muoviosien kanssa. Kemikaalit voivat vaurioittaa, heikentää tai tuhota muovin, mikä voi johtaa vakavaan henkilövahinkoon.

SÄILYTYS

■ Irrota akku puhaltimesta.
■ Puhdista kaikki vieraat materiaalit puhaltimen ilmanottoaukoista.
■ Säilytä puhallin sisätiloissa poissa lasten ulottuvilta.
Pidä se poissa syövyttävien aineiden, kuten puutarhakemikaalien ja jäänestosuolojen, läheltä.

Ympäristönsuojelu

Älä hävitä sähkölaitteita, akkulaturia tai akkua/ladattavia paristoja kotitalousjätteen seassa! Vie tämä tuote hyväksyttyyn kierrätyspaikkaan tai anna se erilliseen keräilyyn. Sähkötyökalut tulee palauttaa asianmukaiseen ympäristöstävälliseen kierrätyslaitokseen.

VIANMÄÄRITYS

ONGELMA SYY RATKAISU
Puhallin ei toimi.	■ Akkua ei ole liitetty puhaltimeen.■ Puhaltimen ja akun välillä ei ole sähköliitäntää.■ Akku on tyhjä.■ Akku tai puhallin on ylikuumentunut.■ Nopeus-/lukituspyörä käännettiin off-asentoon ennen kuin akku poistettiin.	■ Liitä akku puhaltimeen.■ Poista akku, tarkista kosketuskohdat ja asenna akku uudelleen paikalleen.■ Lataa akku.■ Jäähdytä akkua ja puhallinta, kunnes niiden lämpötila on alle 67°C.■ Poista suojaus painamalla ilman nopeusliipaisinta ja käynnistä puhallin.
Ilman virtausnopeus laskee huomattavasti.	■ Moottorituulettimen merkittävä kuluminen.■ Ilmanottoaukko on irtoaineksen tukkima.	■ Ota yhteys EGO-huoltokeskukseen korjausta varten.■ Poista akku ja poista irtoaines.

TAKUU

EGON TAKUUEHDOT

Verkkosivustolta egopowerplus.com löydät EGOn takuukäytännön täydelliset ehdot.

LES ALLE INSTRUKSJONER!

LES BRUKERMANUALEN
