Produkttyp	Akku-Laubbläser
Marke	EGO
Modell	LB7650E
Nennspannung	56 V
Maximales Luftvolumen an der Düse	1300 m³/h
Maximale Luftgeschwindigkeit	74 m/s (ohne konische Düse) / 87 m/s (mit konischer Düse)
Maximale Blaskraft	26 N
Laufzeit (mit Akku BA2800T 5,0 Ah)	150 min (niedrige Drehzahl) / 25 min (hohe Drehzahl) / 15 min (Boost-Modus)
Gewicht (ohne Akku)	2,1 kg
Schutzart	IPX4 (spritzwassergeschützt)
Garantierter Schallleistungspegel	99 dB(A)
Schalldruckpegel am Bediener	82,8 dB(A)
Vibrationspegel	0,758 m/s² (Unsicherheit K=1,5 m/s²)
Kompatibler Akku	EGO 56 V Serie (z. B. BA2800T)
Kompatibles Ladegerät	EGO 56 V Ladegeräte (siehe Anleitung)
Geschwindigkeitsregelung	Variabel über Schalter und Verriegelungsdrehregler
Boost-Modus	Ja (vorübergehende Höchstgeschwindigkeit)
Mitgelieferte Düsen	Konische Düse und Weitwinkeldüse
Empfohlenes Zubehör	Dachrinnenreinigungsset AGC1000, Schultergurt AP1500
Betriebstemperatur	-15 °C bis 40 °C
Lagertemperatur	-20 °C bis 70 °C
Wartung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Garantie	Siehe egopowerplus.com

Häufig gestellte Fragen - LB7650E EGO

Wie montiere ich das Blasrohr?

Richten Sie die Nut des Rohrs am Gehäuse des Laubbläsers aus und schieben Sie es ein, bis es einrastet. Zum Entfernen drücken Sie die Entriegelungstaste des Rohrs und ziehen Sie es heraus.

Was sind die Unterschiede zwischen der konischen Düse und der Weitwinkeldüse?

Die konische Düse konzentriert den Luftstrom für eine höhere Geschwindigkeit (87 m/s), ideal für festsitzende Ablagerungen. Die Weitwinkeldüse erweitert die Blasfläche für große Flächen.

Wie stelle ich die Geschwindigkeit des Laubbläsers ein?

Verwenden Sie den stufenlosen Schalter für eine progressive Steuerung oder drehen Sie den Geschwindigkeits-/Verriegelungsdrehregler, um eine konstante Geschwindigkeit einzustellen. Der Boost-Modus (Taste) liefert vorübergehend maximale Leistung.

Welche Laufzeit kann ich mit einem Akku BA2800T 5,0 Ah erwarten?

Etwa 150 Minuten bei niedriger Drehzahl, 25 Minuten bei hoher Drehzahl und 15 Minuten im Boost-Modus.

Was tun, wenn der Laubbläser nicht startet?

Stellen Sie sicher, dass der Akku richtig eingesetzt und geladen ist, die Kontakte sauber sind und der Geschwindigkeitsregler vor dem Entfernen des Akkus auf Aus steht. Wenn der Regler nicht zurückgesetzt ist, drücken Sie den Schalter, um den Schutz zu deaktivieren.

Wie reinige und warte ich den Laubbläser?

Verwenden Sie ein sauberes Tuch, um Staub zu entfernen. Verwenden Sie niemals Lösungsmittel oder Erdölprodukte. Entfernen Sie vor der Reinigung den Akku.

Welchen Geräuschpegel erzeugt dieser Laubbläser?

Der garantierte Schallleistungspegel beträgt 99 dB(A), der Schalldruckpegel am Ohr des Bedieners beträgt 82,8 dB(A). Tragen Sie einen Gehörschutz.

Kann ich andere Akkus als die der EGO 56 V Serie verwenden?

Nein, verwenden Sie ausschließlich die in der Anleitung aufgeführten EGO-Akkus und -Ladegeräte (z. B. BA2800T). Die Verwendung anderer Akkus kann gefährlich sein.

Was tun, wenn die Blasleistung nachlässt?

Überprüfen Sie, ob der Lufteinlass nicht durch Schmutz verstopft ist. Wenn das Problem weiterhin besteht, ist möglicherweise das Gebläserad abgenutzt; wenden Sie sich an ein EGO-Kundendienstzentrum.

Wie lagere ich den Laubbläser nach Gebrauch?

Entfernen Sie den Akku, reinigen Sie die Lufteinlässe und lagern Sie das Gerät an einem trockenen Ort, geschützt vor Frost und Chemikalien. Lagern Sie es zwischen -20 °C und 70 °C.

BEDIENUNGSANLEITUNG LB7650E EGO

DE Akku-Laubbläser (56-volt) 9

FR Souffleur sans fil lithium-ion 56 v 14

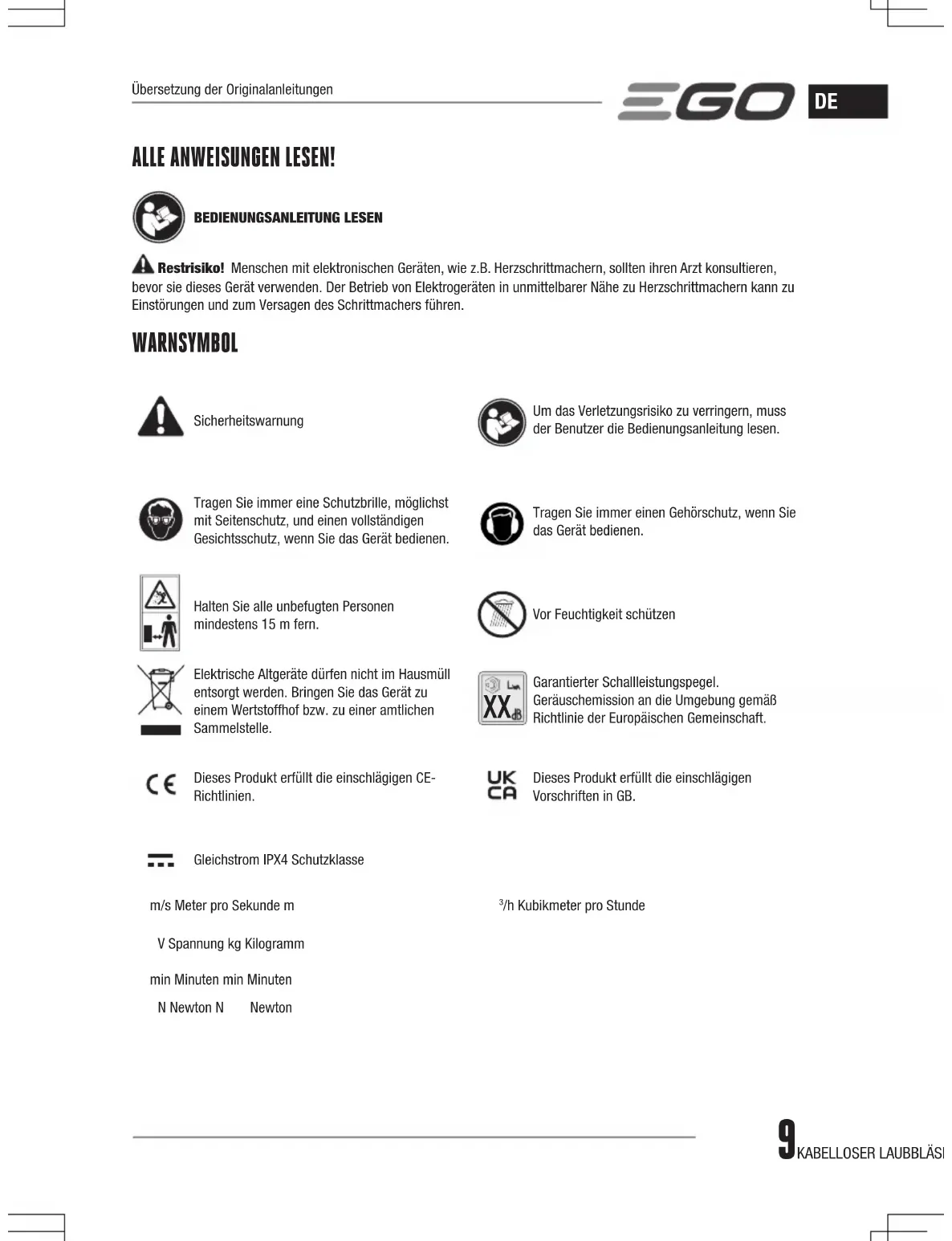

ALLE ANWEISUNGEN LESEN!

BEDIENUNGSANLEITUNG LESEN

Restrisiko! Menschen mit elektronischen Geräten, wie z.B. Herzschrittmachern, sollten ihren Arzt konsultieren, bevor sie dieses Gerät verwenden. Der Betrieb von Elektrogeräten in unmittelbarer Nähe zu Herzschrittmachern kann zu Einstörungen und zum Versagen des Schrittmachers führen.

WARNSYMBOL

Sicherheitswarnung

Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung lesen.

Tragen Sie immer eine Schutzbrille, möglichst mit Seitenschutz, und einen vollständigen Gesichtsschutz, wenn Sie das Gerät bedienen.

Tragen Sie immer einen Gehörschutz, wenn Sie das Gerät bedienen.

Halten Sie alle unbefugten Personen mindestens 15 m fern.

Vor Feuchtigkeit schützen

Elektrische Altgeräte dürfen nicht im Hausmüll entsorgt werden. Bringen Sie das Gerät zu einem Wertstoffhof bzw. zu einer amtlichen Sammelstelle.

Garantierter Schallleistungspegel. Geräuschemission an die Umgebung gemäß Richtlinie der Europäischen Gemeinschaft.

Dieses Produkt erfüllt die einschlägigen CE-Richtlinien.

Dieses Produkt erfüllt die einschlägigen Vorschriften in GB.

Gleichstrom IPX4 Schutzklasse

m/s Meter pro Sekunde m

^3 /h Kubikmeter pro Stunde

V Spannung kg Kilogramm

min Minuten min Minuten

N Newton N Newton

TECHNISCHE DATEN

Spannung	56 V ---
Maximale Luftmenge an der Düse	1300 m3/h
Maximale Luftgeschwindigkeit	74 m/s(ohne konische Düse)
	87 m/s(mit konischer Düse)
Maximale Blasstärke 26 N
Ungefähre Betriebsdauer (mit EGO BA2800T 56 V Akku 5,0 Ah)	150 min(niedrige Stufe)
	25 min (hohe Stufe)
	15 min (Turbo-Stufe)
Empfohlene Betriebstemperatur	-15°C - 40°C
Empfohlene Lagertemperatur	-20°C - 70°C
Gewicht (ohne Akku) 2,1 kg
Gemessener Schallleistungspegel L_WA	98,52 dB(A)K=0,85 dB(A)
Schalldruckpegel am Ohr des Bedieners L_PA	82,8 dB(A)K=2,5 dB(A)
Garantierter Schallleistungspegel L_WA (nach 2000/14/EG gemessen)	99 dB(A)
Vibrationswert a_h	0,758 m/s2K=1,5 m/s2

■ Der angegebene Vibrationsgesamtwert wurde nach einem Standard-Prüfverfahren gemessen und kann zum Vergleich mit einem anderen Werkzeug herangezogen werden.
■ Der angegebene Vibrationsgesamtwert kann auch zur vorläufigen Risikobewertung herangezogen werden.

HINWEIS: Die beim Einsatz des Elektrowerkzeugs entstehenden Istvibrationen können von dem angegebenen Wert abweichen. Zum Schutz des Benutzers sollten Handschuhe und ein Gehörschutz während des Geräteeinsatzes getragen werden.

BESCHREIBUNG

AUFBAU (ABB. A1)

1. Drehzahlwählschalter mit Arretierung
2. Boost-Schalter
3. Gebläseschalter
4. Akku-Entriegelungstaste
5. Verschluss
6. Elektrische Kontakte
7. Auswurfmechanismus
8. Lufteinlass
9. Unterteil
10. Rohrentriegelung
11. Gebläserohr
12. Konische Düse
13. Gebläsedüse

PACKLISTE (ABB. A1)

EMPFOHLENES ZUBEHÖR

BEZEICHNUNG DES TEILS MODELLNUMMER
Rinnen-Reinigungsaufsatz AGC1	000
Schultergurt	AP1500

MONTAGE

VERWENDUNGSZWECK

Sie können dieses Produkt für die unten aufgeführten Zwecke einsetzen:

■ Freiblasen von harten Oberflächen wie Zufahrtswegen und Gehsteigen.
■ Säubern von Terrassen und Zufahrten von Blättern und Kiefernnadeln.

HINWEIS: Das Gerät darf nur für den bestimmungsgemäßen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch.

ANBRINGEN/ABNEHMEN DES GEBLÄSEROHRS

■ Zusammenbau (Abb. B1 & B2)

Lassen Sie die Aufnahme fluchten und schieben Sie das Rohr in das Gerätegehäuse, bis ein Klickgeräusch zu hören ist.

■ Abnehmen (Abb. B3)

Drücken Sie die Rohrentriegelung und nehmen Sie das Rohr ab.

ANBRINGEN/ABNEHMEN DER KONISCHEN/FLACHEN LAUBBLÄSERDÜSE

■ Anbringen (Abb. C1 & C2)

Lassen Sie die Aussparung in der konischen Düse mit dem Rohrknopf fluchten und schieben Sie die Düse auf das Rohr, bis sie einrastet.

■ Abnehmen (Abb. C3)

Halten Sie die Düsenentriegelung gedrückt, um die Verriegelung zu lösen und ziehen Sie die Düse gerade vom Laubbläser ab.

Gehen Sie genau so vor, um die flache Düse anzubringen bzw. abzunehmen.

BETRIEB

⚠️ WARNING: Inspizieren Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lockere Teile, wie z. B. Schrauben, Muttern, Stifte, Kappen usw. Ziehen Sie alle Befestigungsteile und Abdeckungen an und bedienen Sie das Produkt nicht, bis alle beschädigten oder fehlenden Teile ersetzt worden sind.

ANBRINGEN/ABNEHMEN DES AKKUS

Nur die in Abb. A2 aufgeführten EGO Akkus und Ladegeräte verwenden.

VOR DEM ERSTEN GEBRAUCH VOLL AUFLADEN

Anbringen

Lassen Sie die Stege am Akkugehäuse mit den Geräteaufnahmen fluchten und schieben Sie den Akku bis zum hörbaren Einrasten hinein (Abb. D1).

D1-1	Akku-Gehäusesteg D1-2	Aufnahme
D1-3	Akku-Freigabeknopf

Abnehmen

Drücken Sie den Akku-Freigabeknopf und ziehen Sie den Akku heraus (Abb. D2).

EIN-/AUSSCHALTEN DES LAUBBLÄSERS (Abb. E)

Nur Gebläseschalter

1. Drücken Sie den Gebläseschalter, um den Laubbläser einzuschalten.

2. Die Gebläsestufe wird mit dem variablen Drehzahlschalter eingestellt. Je stärker der Drehzahlschalter gedrückt wird, desto höher ist die

Gebläsestufe. Bei nachlassendem Druck auf den Schalter verringert sich der Luftstrom des Gebläses. Stellen Sie die Gebläsestufe entsprechend ein.

1. Lassen Sie den Gebläseschalter los, um den Laubbläser auszuschalten.

Nur Drehzahlwählschalter mit Arretierung

Mit der Arettierung am Drehzahlwählschalter kann die Gebläsestufe am Laubbläser auf Dauerbetrieb gestellt werden.

1. Drehen Sie den Drehzahlwählschalter im Uhrzeigersinn, um den Laubbläser einzuschalten. Je weiter der Schalter im Uhrzeigersinn gedreht wird, desto stärker wird die Gebläsestufe.
2. Zum Verringern der Gebläsestufe bewegen Sie den Drehzahlwählschalter gegen den Uhrzeigersinn.
3. Zum Ausschalten des Laubbläsers stellen Sie den Drehzahlwählschalter auf Ausschaltposition (Off).

HINWEIS: Wenn der Drehzahlwählschalter nicht auf Ausschaltposition gestellt wird, bevor der Akku abgenommen wird, schaltet sich der Laubbläser nicht ein, wenn ein voll aufgeladener Akku angeschlossen wird. Dies ist eine Schutzmaßnahme, mit der ein unvorhersehbarer Anlauf verhindert wird. Halten Sie den Gebläseschalter gedrückt, um den Anlaufschutz zu deaktivieren und den Laubbläser zu starten.

Booster-Modus

Wenn Sie bei laufendem Betrieb den Boost-Schalter drücken, wird die Gebläsestufe vorübergehend auf Maximalleistung erhöht. Beim Loslassen des Boost-Schalters wechselt der Laubbläser wieder zur vorherigen Stufe.

E-1 Gebläseschalter E-2		Drehzahlwählschalter mit Arretierung
E-3 Boost-Schalter

TIPPS FÜR DEN GEBRAUCH DES LAUBBLÄSERS

■ Blasen Sie an den Außenkanten des Schmutzhaufens entlang, damit die Laubreste nicht verstreut werden. Blasen Sie niemals direkt in die Mitte eines Haufens.
- Setzten Sie nicht zu viele Elektrogeräte gleichzeitig ein, um nicht zu viel Lärm zu machen.
■ Lockern Sie den Schmutz mit einen Rechen oder Besen vor dem Wegblasen. Unter staubigen Bedingungen befeuchten Sie die Oberflächen etwas, wenn Ihnen Wasser zur Verfügung steht.

DE

三GO

• Sparen Sie Wasser, indem Sie ein Kraftgebläse anstelle von Wasserschläuchen bei vielen Rasen- und Gartenarbeiten einsetzen – z.B. auch bei Wasserrinnen, Gittern, Terrassen, Rosten, Vordächern und allgemein im Garten.
  ■ Die Kante der konischen Düse eignet sich besonders gut zum Beseitigen nasser Blätter und zum Freiblasen von Lücken im Bürgersteig.
  ■ Geben Sie auf Kinder, Tiere, offene Fenster oder frisch gewaschene Autos Acht. Blasen Sie den Schmutz vorsichtig weg.
  ■ Säubern Sie den Ort nach der Benutzung des Gebläses oder anderer Geräte. Entsorgen Sie den Schutt ordnungsgemäß.

WARTUNG

ALLGEMEINE WARTUNG

Zum Reinigen von Kunststoffteilen Lösungsmittel vermeiden. Die verschiedenen handelsüblichen Lösungsmittel greifen die meisten Kunststoffe an. Benutzen Sie zum Entfernen von Schmutz, Staub, Öl, Fett usw. einen sauberen Putzlappen.

⚠️ WARNING: Achten Sie immer darauf, dass Bremsflüssigkeit, Benzin, Erzeugnisse auf Erdölbasis, Kriechöle usw. nicht mit den Kunststoffteilen in Kontakt kommen. Chemikalien können Kunststoffe angreifen, schwächen oder zerstören, was zu schweren Verletzungen führen kann.

LAGERUNG

■ Entnehmen Sie den Akkusatz aus dem Gebläse.
■ Entfernen Sie alle Fremdkörper von den Lufteinlässen des Laubbläsers.
■ Lagern Sie den Laubbläser im Haus an einem Ort, der für Kinder nicht erreichbar ist. Halten Sie ihn von korrosiven Mitteln wie Gartenchemikalien und Streusalz fern.

Schutz der Umwelt

Elektrogeräte, alte Akkus und Ladegeräte dürfen nicht im Hausmüll entsorgt werden! Das Gerät muss einer offiziellen Recycling-Sammelstelle zur getrennten Entsorgung zugeführt werden. Elektrowerkzeuge müssen bei einem umweltfreundlichen Recycling-Betrieb abgegeben werden.

STÖRUNGSBEHEBUNG

PROBLEM URSACHE LÖSUNG
Laubbläser funktioniert nicht.	Der Akku ist nicht am Gerät angeschlossen.Kein elektrischer Kontakt zwischen Laubbläser und Akku.Der Akku ist leer.Der Akku oder der Laubbläser ist zu heiß.Bevor der Akku herausgenommen wurde, wurde der Drehzahlwählschalter nicht wieder auf Ausschaltposition gestellt.	Akku am Laubbläser anschließen.Akku herausnehmen, Kontakte überprüfen und wieder anschließen.Den Akku aufladen.Akku und Laubbläser abkühlen lassen, bis die Temperatur unter 67°C gesunken ist.Gebläseschalter gedrückt halten, um den Anlaufschutz zu deaktivieren und den Laubbläser zu starten.
Die Luftgeschwindigkeit nimmt erheblich ab.	Starke Abnutzung des Gebläsemotors.Der Lufteinlass ist durch Schmutz blockiert.	Kontaktieren Sie das EGO-Servicezentrum, um das Gerät reparieren zu lassen.Akku abnehmen und Schmutz beseitigen.

GARANTIE

EGO-GARANTIEBEDINGUNGEN

Sämtliche EGO Garantiebedingungen finden Sie auf der Website egopowerplus.com.
