LB7650E - Puhuri EGO - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta puhur
Bränd	EGO
Mudel	LB7650E
Nimipinge	56 V
Maksimaalne õhuhulk otsikus	1300 m³/h
Maksimaalne õhukiirus	74 m/s (ilma koonilise otsikuta) / 87 m/s (koonilise otsikuga)
Maksimaalne puhumisjõud	26 N
Tööaeg (akuga BA2800T 5,0 Ah)	150 min (madala kiirusega) / 25 min (kõrge kiirusega) / 15 min (Boost-režiim)
Kaal (ilma akuta)	2,1 kg
Kaitseaste	IPX4 (pritsmekindel)
Garanteeritud helivõimsuse tase	99 dB(A)
Helirõhutase operaatori kõrva juures	82,8 dB(A)
Vibratsioonitase	0,758 m/s² (mõõtemääramatus K=1,5 m/s²)
Ühilduv aku	EGO 56 V seeria (nt BA2800T)
Ühilduv laadija	EGO 56 V laadijad (vt juhendit)
Kiiruse reguleerimine	Muutuv päästiku ja lukustusnupuga
Boost-režiim	Jah (ajutine maksimaalne kiirus)
Kaasasolevad otsikud	Kooniline otsik ja laianurkotsik
Soovitatavad tarvikud	Vihmaveerennipuhastuskomplekt AGC1000, õlarihm AP1500
Töötemperatuur	-15 °C kuni 40 °C
Säilitustemperatuur	-20 °C kuni 70 °C
Hooldus	Puhastada kuiva lapiga; mitte kasutada lahusteid
Garantii	Vaata egopowerplus.com

Korduma kippuvad küsimused - LB7650E EGO

Kuidas puhumistoru kokku panna?

Joondage toru soon puhuri korpusega ja lükake, kuni kuulete klõpsatust. Eemaldamiseks vajutage toru vabastusnuppu ja tõmmake.

Millised on erinevused koonilise otsiku ja laianurkotsiku vahel?

Kooniline otsik koondab õhuvoolu suurema kiiruse saavutamiseks (87 m/s), mis sobib ideaalselt kinni jäänud prahi jaoks. Laianurkotsik laiendab puhumisala laiade pindade jaoks.

Kuidas reguleerida puhuri kiirust?

Kasutage muutuva kiirusega päästikut sujuva juhtimise jaoks või keerake kiiruse/lukustuse nuppu püsiva kiiruse seadmiseks. Boost-režiim (nupp) annab ajutiselt maksimaalse võimsuse.

Millist tööaega võin oodata akuga BA2800T 5,0 Ah?

Umbes 150 minutit madalal kiirusel, 25 minutit kõrgel kiirusel ja 15 minutit Boost-režiimis.

Mida teha, kui puhur ei käivitu?

Kontrollige, kas aku on korralikult sisestatud ja laetud, kontaktid on puhtad ja kiirusnupp on enne aku eemaldamist väljalülitatud asendis. Kui nupp pole nullitud, vajutage päästikut kaitse väljalülitamiseks.

Kuidas puhurit puhastada ja hooldada?

Kasutage tolmu eemaldamiseks puhast lappi. Ärge kunagi kasutage lahusteid ega naftapõhiseid tooteid. Enne puhastamist eemaldage aku.

Millist mürataset see puhur tekitab?

Garanteeritud helivõimsuse tase on 99 dB(A) ja helirõhutase operaatori kõrva juures on 82,8 dB(A). Kandke kuulmiskaitset.

Kas ma saan kasutada muid akusid peale EGO 56 V seeria?

Ei, kasutage ainult juhendis loetletud EGO akusid ja laadijaid (nt BA2800T). Muude akude kasutamine võib olla ohtlik.

Mida teha, kui puhumisjõud väheneb?

Kontrollige, kas õhu sisselaskeava pole prahiga ummistunud. Kui probleem püsib, võib turbiin olla kulunud; võtke ühendust EGO remondikeskusega.

Kuidas puhurit pärast kasutamist hoida?

Eemaldage aku, puhastage õhuavad ja hoidke tööriista kuivas kohas, kaitstuna külma ja kemikaalide eest. Hoidke temperatuuril -20 °C kuni 70 °C.

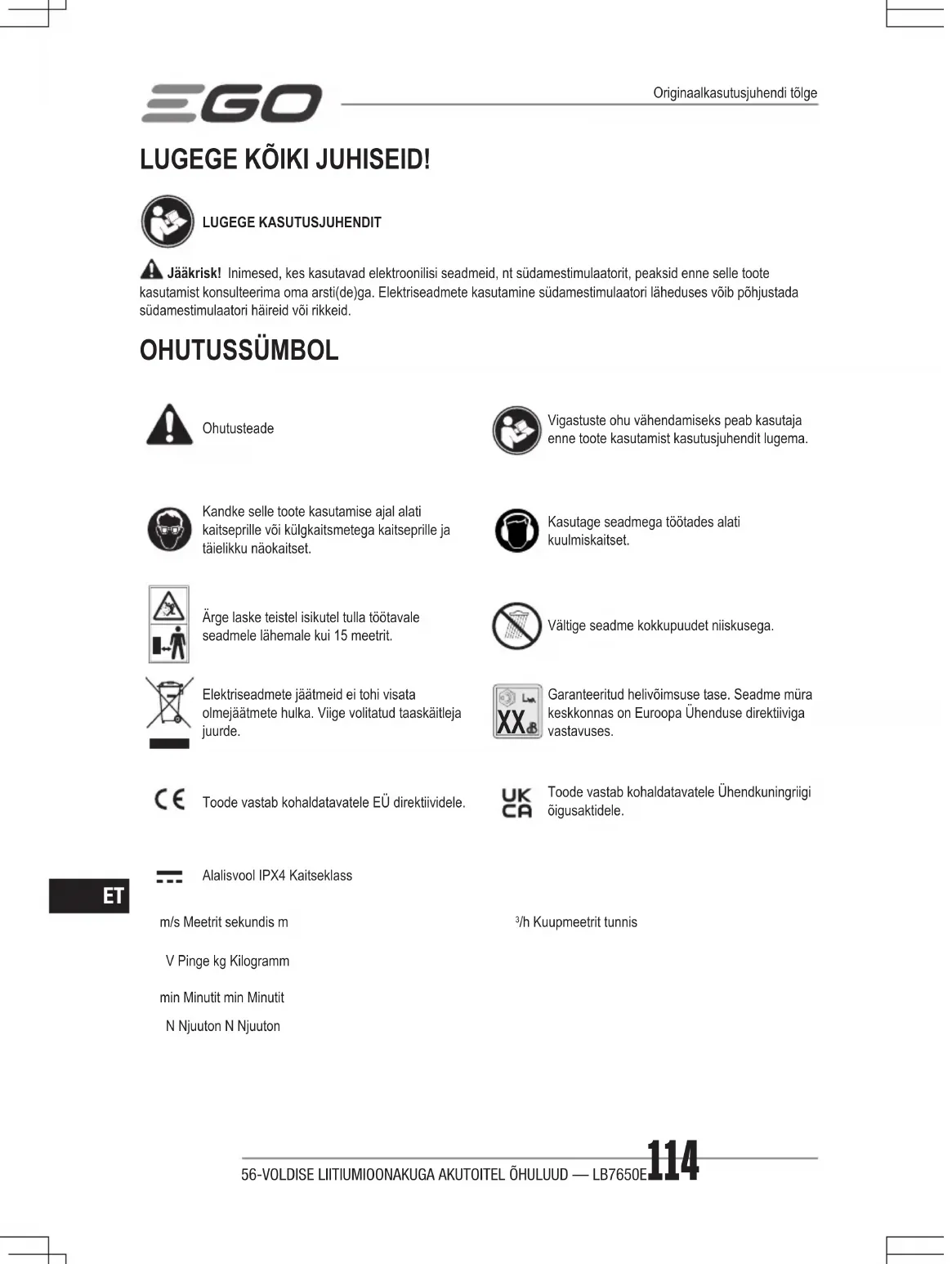

KASUTUSJUHEND LB7650E EGO

ET 56-voldise liitiumioonakuga akutoitel õhuluud 114

Jääkrisk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arsti(de)ga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid.

OHUTUSSÜMBOL

Ohutusteade

Vigastuste ohu vähendamiseks peab kasutaja enne toote kasutamist kasutusjuhendit lugema.

Kandke selle toote kasutamise ajal alati kaitseprille või külgkaitsmetega kaitseprille ja täielikku näokaitset.

Kasutage seadmega töötades alati kuulmiskaitset.

Ärge laske teistel isikutel tulla töötavale seadmele lähemale kui 15 meetrit.

Vältige seadme kokkupuudet niiskusega.

Elektriseadmete jäätmeid ei tohi visata olmejäätmete hulka. Viige volitatud taaskäitleja juurde.

Garanteeritud helivõimsuse tase. Seadme müra keskkonnas on Euroopa Ühenduse direktiiviga vastavuses.

Toode vastab kohaldatavatele EÜ direktiividele.

Toode vastab kohaldatavatele Ühendkuningriigi öigusaktidele.

Alalisvool IPX4 Kaitseklass

m/s Meetrit sekundis m

^3 /h Kuupmeetrit tunnis

Pinge	56 V ---
Maksimaalne õhu maht otsaku juures	1300 m3/h
Maksimaalne puhumiskiirus	74 m/s(koonusotsakuta)
	87 m/s(koonusotsakuga)
Maksimaalne puhumisjõud 26 N
Keskmine tööaeg (5,0 Ah akuga EGO BA2800T, 56 V)	150 min (väike kiirus)
	25 min (suur kiirus)
	15 min(võimendusrežiim)
Soovituslik töökeskkonna temperatuur	-15°C - 40°C
Soovituslik hoiustamise temperatuur	-20°C–70°C
Kaal (ilma akuplokita) 2,1 kg
Mõõdetud helirõhu tase LWA	98,52 dB(A)K=0,85 dB(A)
Helirõhk seadme operaatori kõrva juures LPA	82,8 dB(A)K=2,5 dB(A)
Garanteeritud helirõhk LWA(mõõdetud vastavalt 2000/14/EN)	99 dB(A)
Vibratsiooni ahmõõtmine	0,758 m/s2K=1,5 m/s2

■ Esitatud vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võib kasutada erinevate tööriistade võrdlemiseks.
■ Esitatud vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.

MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase võib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kasutustingimustes kandma kindaid ja kuulmiskaitsmeid.

KIRJELDUS

TUNNE OMA PUHURIT (JOON. A1)

1. Kiiruse valimise/lukustamise nupp
2. Võimendusnupp
3. Puhumiskiiruse päästik
4. Akuvabastusnupp
5. Riiv
6. Klemmid
7. Väljutusmehhanism
8. Ōhu sissevõtuava
9. Alus
10. Toruvabastusnupp
11. Puhuri toru
12. Koonusotsak
13. Lapik otsak

PAKENDI LOEND (JOON. A1)

SOOVITATUD TARVIKUD

OSA NIMI MUDELI NUMBER
Katuserenni puhastustarvik AGC	1000
Ölarihm AP1500

KOKKUPANEK

RAKENDUSALAD

Seda toodet vöib kasutada allpool loetletud eesmärkidel.

■ Kövade pindade, nt söidu- ja könniteede, puhastamiseks.
Könni- ja söiduteede lehtedest ja männiekastest puhastamiseks.

MÄRKUS: Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse värkasutuseks.

PUHURI TORU PAIGALDAMINE/EEMALDAMINE

■ Paigaldamine (joon. B1 ja B2)

Seadke sooned kohakuti ja lükake toru puhuri korpuse peale, kuni kuulete klõpsu.

■ Eemaldamine (joon. B3)

Vajutage toruvabastusnuppu ja eemaldage toru.

PUHURI KOONUSOTSAKU / LAPIKU OTSAKU PAIGALDAMINE/EEMALDAMINE

■ Paigaldamine (joon. C1 ja C2)

Joondage koonusotsaku soon toru nupuga ja lükake otsak torule, kuni see klöpsatusega kinnitub.

■ Eemaldamine (joon. C3)

Vajutage ja hoidke otsaku vabastusnuppu all, et riiv vabastada, seejärel tömmake otsak puhuri toru küljest ära.

Lapiku otsaku paigaldamiseks või eemaldamiseks toimige samamoodi.

SEADME KASUTAMINE

HOIATUS: Kontrollige enne iga kasutuskorda kogu seadet, et ei esineks kahjustunud, puuduvaid või lahtisi osi, nt. kruve, mutreid, polte, korke vms. Kinnitage kindlalt kõik kinnitused ja korgid ning ärge kasutage toodet, kuni kõik puuduvaad või kahjustatud osad on välja vahetatud.

AKUPLOKI PAIGALDAMINE/EEMALDAMINE

Kasutage ainult joonisel A2 esitatud EGO akuplokke ja laadureid.

LAADIGE AKUPLOKK ENNE ESMAKASUTAMIST TÄIELIKULT TÄIS

Paigaldamine

Joondage aku sooned paigaldusavadega ja suruge akuplokki alla, kuni kuulete klöpsatust (joon. D1).

D1-1	Aku soon D1-2 Paigaldusava
D1-3	Akuvabastusnupp

Eemaldamine

Vajutage akuvabastusnuppu ja tömmake akuplokk välja (joon. D2).

PUHURI KÄIVITAMINE/PEATAMINE (joon. E)

Ainult puhumiskiiruse päästik

1. Puhuri sisselülitamiseks vajutage puhumiskiiruse päästikut.

2. Puhuri puhumiskiirust juhitakse kiiruse muutmise päästikuga. Suurem päästikule avaldatav surve toob kaasa suurema puhumiskiiruse; väiksema päästikule

avaldatava surve korral on ka puhumiskiirus väiksem. Reguleerige kiirus parajasti tehtava töö jaoks sobivaks.

1. Puhuri väljalülitamiseks vabastage puhumiskiiruse päästik.

Ainult kiiruse valimise/lukustamise nupp

Puhuri saab kiiruse lukustamise nupu abil määrata töötama üksköik millisel püsival kiirusel.

1. Puhuri käivitamiseks keerake kiiruse valimise/ lukustamise nuppu päripäeva. Nupu päripäeva keeramisel puhumiskiirus suureneb.
2. Puhumiskiiruse vähendamiseks keerake kiiruse valimise/lukustamise nuppu vastupäeva.
3. Puhuri peatamiseks jätkake kiiruse valimise/lukustamise nupu keeramist vastupäeva, kuni see jõuab väljalülitatud asendisse.

MÄRKUS: Kui kiiruse valimise/lukustamise nuppu ei keerata enne aku eemaldamist tagasi väljalülitatud asendisse, siis puhur pärast täiesti täislaetud aku paigaldamist ei käivitu. See on turvafunktsioon juhusliku käivitumise vältimiseks. Turvafunktsiooni väljalülitamiseks ja puhuri käivitamiseks vajutage puhumiskiiruse päästikut.

Võimendusrežiim

Puhumiskiiruse ajutiselt maksimumtasemele viimiseks vajutage töötamise ajal võimendusnuppu. Kui võimendusnupu vabastate, taastub puhuri eelnev puhumiskiirus.

E-1	Puhumiskiiruse päästik E-2	Kiiruse valimise/lukustamise nupp
E-3	Võimendusnupp

NÕUANDEID PUHURI KASUTAMISEKS

■ Mustuse laiali pildumise vältimiseks puhuge prahihunniku välimisi ääri mööda. Ärge suunake öhuvoolu prahihunniku keskele.
■ Mürataseme vähendamiseks ärge kasutage korraga väga paljusid elektriseadmeid.
■ Enne puhumist vabastage praht rehade või harjadega maa küljest. Tolmustes tingimustes niisutage vee olemasolul veidi pinda.
■ Vee kokkuhoiu huvides kasutage puhurit erinevate väliste puhastustööde jaoks (nt katuserennide, vörkude, terrasside, vörede, röduke ja aedade puhastamisel).

■ Koonusotsaku serv aitab eemaldada märgasid lehti ja puhastada könniteede vahesid.
■ Jälgige laste, loomade, avatud akende ja hiljuti pestud autode asukohta ning puhuge prahti ohutus suunas.
■ Pärast puhurite ja teiste seadmete kasutamist koristage tööpiirkond! Körvaldage praht nõuetekohaselt.

HOOLDUS

ÜLDHOOLDUS

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmaterjale on vastuvõtlikud müügil olevatest lahustitest tulenevatele kahjustustele ja nende kasutamine võib sellist plasti kahjustada. Kasutage mustuse, tolmu, öli, määrde jms eemaldamiseks puhast lappi.

HOIATUS! Ärge kunagi laske pidurivedelikel, bensiinil, naftapõhistel toodetel, vedelatel õlidel jms plastosadega kokku puutuda. Kemikaalid võivad plasti kahjustada, nõrgendada või hävitada, mille tagajärjeks võib olla raske kehavigastus.

HOIUSTAMINE

■ Eemaldage puhurilt akuplokk.
■ Eemaldage puhuri õhu sissevõtuavadest kõik võõrkehad.
■ Hoidke puhurit sisetingimustes lastele kättesaamatus kohas. Hoidke seda eemal korrodeerivatest ainetest (nt aiakemikaalid ja jääsulatussoolad).

Keskkonnakaitse

Ärge visake elektriseadmeid, kasutatud akut ega laadurit olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad tuleb viia keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.

TÖRKEOTSING

PROBLEEM PÖHJUS LAHENDUS
Puhur ei tööta.	Akuplokk pole puhuriga ühendatud.Puhuri ja akuploki vahel puudub elektriühendus.Akuplokk on tühi.Akuplokk või puhur on liiga kuum.Kiiruse valimise/lukustamise nuppu ei keeratud enne aku eemaldamist tagasi väljalülitatud asendisse.	Kinnitage akuplokk puhuri külge.Eemaldage aku, kontrollige ühendusi ja pange akuplokk tagasi.Laadige akuplokki.Jahutage akuplokki ja puhurit, kuni temperatuur langeb alla 67°C.Turvafunktsiooni väljalülitamiseks ja puhuri käivitamiseks vajutage puhumiskiiruse päästikut.
Puhumiskiirus väheneb oluliselt.	Mootori ventilaator on väga kulunud.Öhu sisselaskeava on mustust täis.	Võtke puhuri remontimiseks ühendust EGO hoolduskeskusega.Ühendage akuplokk lahti ja eemaldage mustus.

GARANTII

EGO GARANTIIPÕHIMÕTTED

Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
