LB5200BP - Souffleur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur thermique à dos
Marque / Modèle	Scheppach / LB5200BP
Type de moteur	Moteur 2 temps, refroidissement par air
Cylindrée	51,7 cm³
Puissance nominale	1,4 kW
Régime max.	8000 min⁻¹
Régime ralenti	3500 ± 300 min⁻¹
Vitesse max. de l'air	295 km/h
Volume d'air max.	18 m³/min
Réservoir de carburant	1 litre
Mélange carburant/huile	40:1 (sans plomb 95 min + huile 2T JASO FD/ISO-LEGD)
Dimensions (L × l × H)	1380 × 400 × 450 mm
Longueur totale tuyère	1180 mm
Poids	7,84 kg
Niveau de pression sonore	95,2 dB (A) (incertitude 3,0 dB)
Niveau de puissance sonore garanti	114 dB (A)
Vibrations (poignée avant)	1,79 m/s²
Vibrations (poignée arrière)	2,3 m/s²
Émissions CO₂	1069 g/kWh
Pièces d'usure	Bougie d'allumage, filtre à air
Utilisation prévue	Soufflage de feuilles et déchets de jardin légers
Nettoyage / Maintenance	Nettoyer filtre à air à l'eau savonneuse ; bougie toutes les 50h
Sécurité	Lunettes, protection auditive, gants, chaussures solides
Garantie	Garantie légale – pièces défectueuses échangées gratuitement

FOIRE AUX QUESTIONS - LB5200BP SCHEPPACH

Quel type de carburant utiliser ?

Utilisez un mélange d'essence sans plomb (ROZ 95 min) et d'huile pour moteur 2 temps (norme JASO FD/ISO-LEGD) dans un rapport de 40:1. Ne jamais utiliser d'essence pure.

Comment démarrer le moteur à froid ?

Placez le levier de starter en position 'fermé', mettez l'interrupteur On/Off sur 'I', appuyez 7 fois sur la pompe d'amorçage 'Primer', puis tirez 3 à 5 fois sur le démarreur à câble. Après démarrage, remettez le starter en position 'ouvert'.

Comment démarrer le moteur à chaud ?

Placez le starter en position 'ouvert', mettez l'interrupteur sur 'I' et tirez sur le démarreur à câble. Si le moteur ne démarre pas après quelques tentatives, vérifiez l'alimentation en carburant et la bougie.

Quelle est la capacité du réservoir ?

Le réservoir de carburant a une capacité de 1 litre.

Comment régler le ralenti ?

Après avoir démarré le moteur, laissez-le tourner quelques minutes au ralenti. Tournez la vis de réglage du ralenti (située près du carburateur) dans le sens horaire pour augmenter le régime, antihoraire pour le diminuer, jusqu'à ce que le moteur tourne stable.

Quel entretien régulier est nécessaire ?

Nettoyez le filtre à air tous les 10 heures de fonctionnement (à l'eau savonneuse). Vérifiez et nettoyez la bougie d'allumage après 10 heures, puis toutes les 50 heures. Contrôlez l'écartement des électrodes (0,6 mm).

Le souffleur ne démarre pas, que faire ?

Vérifiez le niveau de carburant, que le mélange est correct, que le filtre à air est propre, que la bougie est sèche et connectée. Si pas d'étincelle, vérifiez le câble d'allumage et la bougie. Si le problème persiste, contactez le SAV.

Puis-je utiliser le souffleur pour aspirer des feuilles ?

Non, ce modèle est uniquement un souffleur. Il ne dispose pas de fonction aspiration.

Quels équipements de sécurité porter ?

Portez toujours des lunettes de protection, un casque anti-bruit, des gants, des chaussures solides et un pantalon long. Éloignez les personnes et animaux d'au moins 15 mètres.

Comment stocker l'appareil ?

Videz le réservoir de carburant, laissez le moteur refroidir, nettoyez-le et rangez-le dans un endroit sec, à l'abri du gel et hors de portée des enfants.

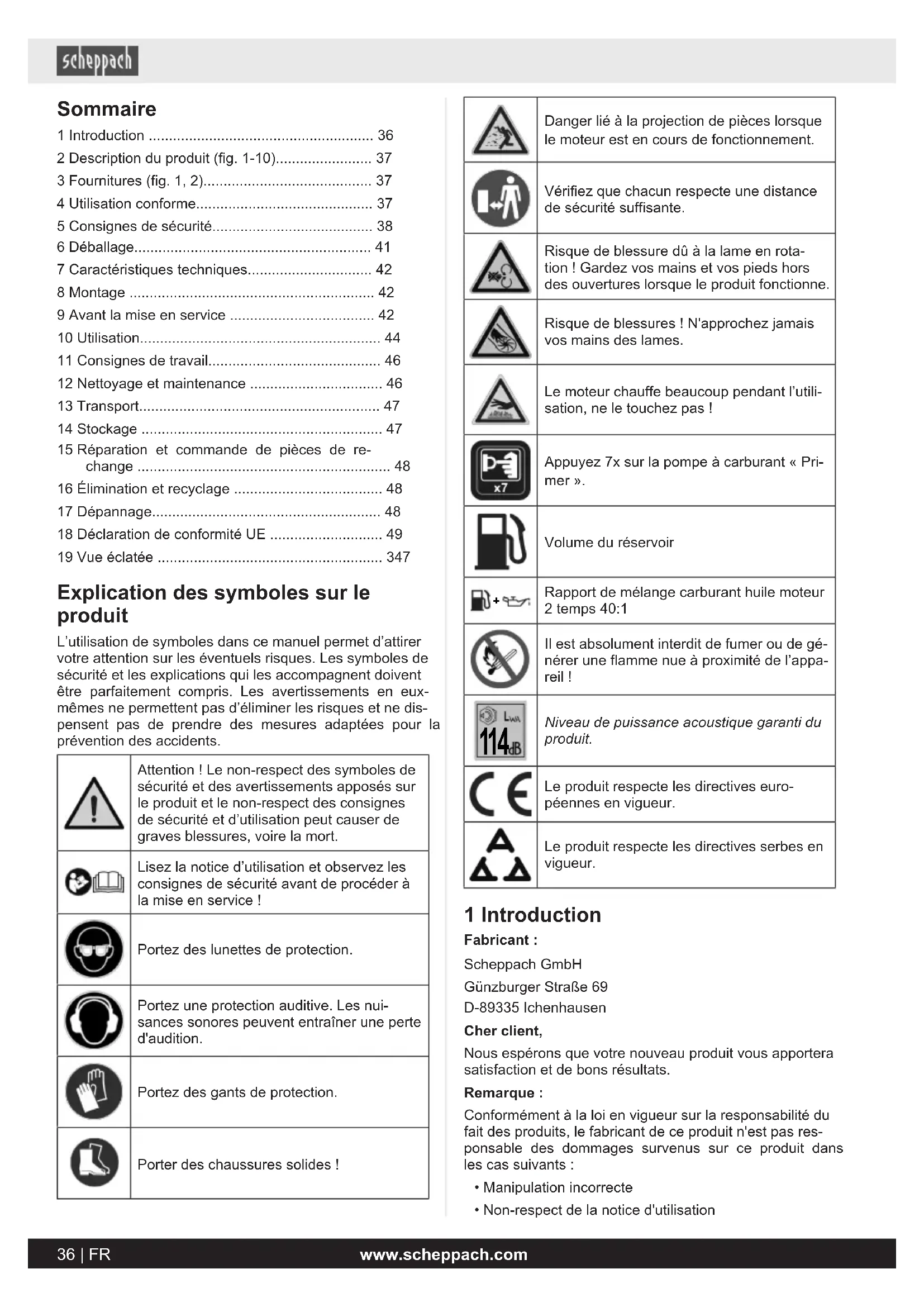

MODE D'EMPLOI LB5200BP SCHEPPACH

FR Souffleur thermique à dos | Traduction du mode d'emploi original 36

1 Introduction ...... 36
2 Description du produit (fig. 1-10).... 37
3 Fournitures (fig. 1, 2).... 37
4 Utilisation conforme.... 37
5 Consignes de sécurité.... 38
6 Déballage....41
7 Caractéristiques techniques.... 42
8 Montage 42
9 Avant la mise en service 42
10 Utilisation.... 44
11 Consignes de travail.... 46
12 Nettoyage et maintenance 46
13 Transport.... 47
14 Stockage 47
15 Réparation et commande de pièces de re- change 48
16 Élimination et recyclage 48
17 Dépannage.... 48
18 Déclaration de conformité UE 49
19 Vue éclatée 347

Explication des symboles sur le produit

L'utilisation de symboles dans ce manuel permet d'attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne permettent pas d'éliminer les risques et ne dispensent pas de prendre des mesures adaptées pour la prévention des accidents.

	Attention ! Le non-respect des symboles de sécurité et des avertissements apposés sur le produit et le non-respect des consignes de sécurité et d'utilisation peut causer de graves blessures, voire la mort.
	Lisez la notice d'utilisation et observez les consignes de sécurité avant de procéder à la mise en service !
	Portez des lunettes de protection.
	Portez une protection auditive. Les nuisances sonores peuvent entraîner une perte d'audition.
	Portez des gants de protection.
	Porter des chaussures solides !

	Danger lié à la projection de pièces lorsque le moteur est en cours de fonctionnement.
	Vérifiez que chacun respecte une distance de sécurité suffisante.
	Risque de blessure dû à la lame en rota-tion ! Gardez vos mains et vos pieds hors des ouvertures lorsque le produit fonctionne.
	Risque de blessures ! N'approchez jamais vos mains des lames.
	Le moteur chauffe beaucoup pendant l'utili-sation, ne le touchez pas !
	Appuyez 7x sur la pompe à carburant « Pri-mer ».
	Volume du réservoir
	Rapport de mélange carburant huile moteur 2 temps 40:1
	Il est absolument interdit de fumer ou de gé-nérer une flamme nue à proximité de l'appa-reil !
	Niveau de puissance acoustique garanti du produit.
	Le produit respecte les directives euro-péennes en vigueur.
	Le produit respecte les directives serbes en vigueur.

1 Introduction

Fabricant :

Scheppach GmbH

Nous espérons que votre nouveau produit vous apportera satisfaction et de bons résultats.

Remarque :

Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de ce produit n'est pas responsable des dommages survenus sur ce produit dans les cas suivants :

• Manipulation incorrecte
  • Non-respect de la notice d'utilisation

• Réparations effectuées par des tiers, des spécialistes non autorisés

• Montage et remplacement des pièces de rechange non originales
  • Utilisation non conforme

Attention :

Le mode d'emploi fait partie du produit.

Il contient des remarques importantes sur l'utilisation sécuritaire, réglementaire et économique du produit et sur la façon d'éviter les dangers, de limiter les frais de réparation, de réduire les périodes d'arrêt et d'augmenter la fiabilité et la durée de vie du produit. Outre les dispositions de sécurité figurant dans cette notice d'utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement du produit en vigueur dans votre pays.

Avant d'utiliser le produit, familiarisez-vous avec les consignes de sécurité et d'utilisation. Utilisez le produit uniquement conformément aux descriptions et pour les domaines d'utilisation prescrits. Conservez bien le mode d'emploi et transmettez tous les documents en cas de remise du produit à un tiers.

2 Description du produit (fig. 1-10)

1. Interrupteur On/Off

2. Poignée

2a. Vis de fixation

1. Sangle de transport

3a. Boucles de fermeture

1. Bloc-moteur

2. Connecteur de bougie d'allumage

5a. Bougie d'allumage

1. Levier du starter manuel

2. Démarreur à câble

3. Couvercle de réservoir

4. Réservoir de carburant

5. Couvercle du filtre à air

10a. Verrouillage

10b. Filtre à air

1. Levier d'accélérateur

11a. Levier d'arrêt

1. Tuyau flexible

12a. Étrier de guidage

12b. Collier de serrage (grand format)

12c. Collier de serrage (petit format)

1. Tuyau supérieur

2. Tuyau inférieur

14a. Vis à tête bombée

1. Tuyère

15a. Vis à tête bombée

1. Bidon de mélange huile-essence

2. Clé de montage

3. Clé plate ouverture 8/10 mm

4. Clé à six pans creux 4 mm

5. Clé à six pans creux 5 mm

6. Attache-câble

7. Starter

8. Vis de réglage (marche à vide)

3 Fournitures (fig. 1, 2)

Pos. QuantitéDésignation

1. 1 x Bloc-moteur

2. 1 x Tuyau flexible

12b. 1 x Collier de serrage (grand format)

12c. 1 x Collier de serrage (petit format)

1. 1 x Tuyau supérieur

2. 2 x Tuyau inférieur

14a. 2 x Vis à tête bombée

1. 1 x Tuyère

15a. 1 x Vis à tête bombée

1. 1 x Bidon de mélange huile-essence

2. 1 x Clé de montage

3. 1 x Clé plate ouverture 8/10 mm

4. 1 x Clé à six pans creux 4 mm

5. 1 x Clé à six pans creux 5 mm

6. 3 x Attache-câble

1 x Souffleur thermique à dos

1 x Mode d'emploi

4 Utilisation conforme

Le souffleur de feuilles sans fil ne doit servir qu'aux utilisations suivantes :

- Pour amasser des feuilles ou d'autres déchets de jardin comme les résidus de coupe afin de les enlever de zones difficiles d'accès.

Le produit doit être utilisé selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsabilité quant aux dommages ou blessures qui en résulteraient. Dans ce cas, l'utilisateur est le seul responsable.

Une utilisation conforme consiste également à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation de la notice d'utilisation.

Les personnes utilisant le produit et en assurant la maintenance doivent être familiarisées avec celui-ci et connaître les dangers possibles qu'il implique.

Toute modification du produit annule toute garantie du fabricant pour les dommages en résultant.

Le produit ne doit être utilisé qu'avec des pièces de rechange et des accessoires originaux du fabricant.

Respectez les prescriptions de sécurité, de travail et de maintenance du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques.

Remarque : conformément aux dispositions, nos produits n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si le produit est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

Explication des mots de signalisation dans le mode d'emploi

DANGER

Terme de signalisation servant à désigner une situation de danger immédiate qui entraîne des blessures graves voire mortelles si elle n'est pas évitée.

⚠ AVERTISSEMENT

Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures graves voire mortelles si elle n'est pas évitée.

PRUDENCE

Terme de signalisation servant à désigner une situation de danger possible qui peut entraîner des blessures légères ou modérées si elle n'est pas évitée.

ATTENTION

Terme de signalisation servant à désigner une situation de danger possible qui peut endommager le produit ou les biens environnants.

5 Consignes de sécurité

Consignes de sécurité générales

AVERTISSEMENT

Pour votre sécurité, merci de lire entièrement cette notice et les consignes de sécurité avant la mise en service du produit. Lorsque vous prêtez le produit, joignez toujours les instructions d'utilisation correspondantes.

AVERTISSEMENT

Utilisez uniquement les carburants recommandés dans cette notice.

AVERTISSEMENT

N'utilisez jamais de carburant non mélangé à de l'huile 2 temps. Cela pourrait provoquer des dommages irréversibles au moteur et rendrait la garantie fabricant caduque. N'utilisez jamais de mélange de carburant qui a été stocké pendant plus de 90 jours.

Conservez toutes les consignes de sécurité et instructions pour l'avenir !

5.1 Instructions

• Lisez entièrement la notice d'utilisation avant d'utiliser le produit.
• Familiarisez-vous avec les organes de commande et de réglage et avec l'utilisation correcte du produit.
• Apprenez à arrêter le produit en cas d'urgence.

• Utilisez uniquement le produit de manière conforme pour :

• Le déplacement et l'accumulation de feuilles et d'herbe légères et de petite taille en les soufflant.

• La collecte à vide de feuilles et d'herbe, de différents déchets légers et de petite taille, à l'exception des liquides.
• L'appareil ne doit pas être utilisé pour collecter des produits inflammables ou explosifs, des braises chaudes, des cendres, des cigarettes et des branches allumées, des objets tranchants, des objets métalliques, des pierres ni tout autre objet pouvant être dangereux pour l'opérateur. Ce-la pourrait provoquer des blessures et endommager le produit.

- Les enfants ne doivent pas jouer avec ce produit.

• Le produit ne doit pas être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites ou qui ne possèdent pas l'expérience et les connaissances nécessaires.
• N'utilisez jamais le produit lorsque des personnes, en particulier des enfants, ou des animaux se trouvent à proximité.
• Ne laissez jamais une personne qui ne connaîtrait pas ces instructions utiliser le produit. Il est possible que des prescriptions locales donnent un âge minimum d'utilisation.
• N'utilisez pas le produit en cas de fatigue ou si vous êtes sous l'influence de drogues, de l'alcool ou de médicaments. N'utilisez pas le produit si vous êtes fatigué.
• Transmettez tous les documents en cas de remise du produit à un tiers.
• Notez que l'utilisateur est responsable des accidents ou des dangers vis-à-vis des autres personnes ou de leurs biens.
• Avant l'utilisation, effectuez toujours une inspection visuelle pour vous assurer que le broyeur, les boulons du broyeur et tout autre dispositif de fixation sont bien fixés, que le boîtier n'est pas endommagé et que les dispositifs de protection et panneaux de protection sont bien en place. Remplacez tout composant usé ou endommagé par jeu afin d'éviter tout déséquilibre. Remplacez les inscriptions endommagées ou illisibles.

5.2 Consignes générales

• Porter des vêtements adaptés. Ne pas porter de vêtements amples ou de bijoux. Maintenir les cheveux et vêtements à bonne distance des pièces mobiles. Les vêtements amples, bijoux ou cheveux longs risquent d'être happés par les pièces mobiles.
• Recouvrir les cheveux longs d'un filet.
• Lorsque vous travaillez avec ce produit, portez toujours des gants de sécurité, des lunettes de protection, une protection auditive, des chaussures de sécurité et un pantalon.
• Coupez toujours le moteur du produit lorsque vous déposez le produit et avant d'intervenir sur le produit.
• Vérifiez les endommagements et la bonne fixation des couvercles et dispositifs de protection. Remplacez-les si besoin.
• N'utilisez jamais le produit si les dispositifs de protection sont défectueux ou que les dispositifs de sécurité sont absents.

AVERTISSEMENT

Le carburant est extrêmement inflammable :

• Stockez le carburant dans des récipients conçus à cet effet.
• Avant de faire le plein, arrêtez le moteur à combustion et laissez-le refroidir.
• Faites le plein uniquement en extérieur et ne fumez pas pendant que vous faites le plein.

- Ouvrez prudemment et lentement le bouchon de réservoir. Attendez que la pression soit compensée pour retirer entièrement le couvercle de réservoir.

- Pour faire le plein, utilisez un entonnoir adapté ou un tube de remplissage, afin de ne pas renverser de carburant sur le moteur à combustion et sur le boîtier. Ne remplissez pas le réservoir de carburant à ras bord !

- Toujours faire l'appoint de carburant avant de démarrer le moteur. Il est interdit d'ouvrir le bouchon de réservoir et de faire l'appoint de carburant pendant que le moteur tourne ou juste après l'arrêt du produit.

- Si du carburant déborde, il ne faut surtout pas essayer de mettre le moteur en marche. Le produit doit être retiré de l'endroit où le carburant a été renversé. Tout essai de démarrage doit être évité jusqu'à ce que les vapeurs de carburant se soient complètement évaporées.

- Essuyez toujours le carburant renversé.

- Démarrez le produit à une distance d'au moins 3 m de la zone de remplissage de carburant.

- Si du carburant a coulé sur vos vêtements, changezles.

- Vissez et serrez correctement le couvercle de réservoir après chaque plein. Il est interdit de mettre le produit en service si le couvercle de réservoir d'origine n'est pas vissé.

- Remplacez les silencieux endommagés.

- Avant d'utiliser le produit, effectuez un contrôle visuel. Vérifiez en particulier :

- Que la gâchette d'accélérateur se déplace librement et revient rapidement d'elle-même en position neutre.

- Le bouton marche/arrêt doit pouvoir facilement s'enclencher.

- Que tous les câbles électriques comme le câble de bougie d'allumage et le connecteur de bougie d'allumage sont dans un état irréprochable afin d'éviter la formation d'étincelles. Le connecteur de bougie d'allumage doit être bien fixé sur la bougie d'allumage.

- Veiller à ce que les poignées soient sèches, propres et exemptes d'huile et de graisse. Les poignées et les dispositifs de protection ne doivent pas être endommagés.

- La soufflante ne doit pas être endommagée.

- Le sac de collecte ne doit pas être endommagé.

- Avant le début des travaux, retirez toujours les objets qui se trouvent sur le sol et pourraient

- être projetés lors du fonctionnement de l'appareil (lors de l'utilisation avec la soufflante)

- bloquer le tuyau de vide (lors de la collecte à vide)

- constituer une source de danger (pierres, branches, fils de fer, os, etc.)

5.3 Fonctionnement

- Tenez vos mains et pieds à distance des pièces rotatives.

- Ne faites jamais marcher le moteur à combustion dans des endroits fermés dans lesquels du monoxyde de carbone, gaz dangereux, peut s'accumuler.

- Ne montez pas de produits ou d'accessoires non prévus ou autorisés par le fabricant sur le produit.

- Faire en sorte que la zone de travail soit propre et bien éclairée. Le désordre ou des zones de travail non éclairées peuvent entraîner des accidents.

- N'utilisez pas de produit dont l'interrupteur est défectueux. Un produit qu'il est devenu impossible de mettre en marche ou d'arrêter représente un danger et doit être réparé.

• N'utilisez jamais le produit :

- si tous les accessoires prévus pour l'utilisation en question ne sont pas montés (lors de l'utilisation comme aspirateur/souffleur de feuilles)

- si des personnes, en particulier des enfants, ou des animaux de compagnie se trouvent à proximité.

- dans des pièces fermées, dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables.

- Veillez à toujours conserver une position sûre et stable afin de garder le contrôle du produit et de conserver votre posture de travail même en cas de mouvements inattendus.

- Évitez si possible de travailler sur des sols humides et glissants. Évitez de travailler sur des sols irréguliers ou inclinés qui ne permettent pas une posture de travail sûre.

- Déplacez-vous lentement, ne courez pas. Restez attentif aux caractéristiques du sol et aux éventuels obstacles.

- Assurez-vous que le produit est entièrement monté avant de le démarrer.

- Démarrez le produit à une distance d'au moins 3 m de la zone de remplissage de carburant.

- Les personnes doivent observer une distance de sécurité d'au moins 15 mètres par rapport à la zone de travail.

- N'orientez pas le silencieux et les gaz d'échappement vers des matériaux inflammables.

• N'apportez aucune modification au moteur.

- Ne surchargez pas le produit. Utilisez l'outil adapté à votre travail. L'outil adapté permet un travail de meilleure qualité et plus sûr dans la plage de puissance indiquée.

- Assurez-vous que le produit ne touche pas de corps étrangers au sol, de corps étrangers tourbillonnants, ni de poussière.

- Ne dirigez jamais le flux d'air vers des personnes ou des animaux.

- N'insérez pas d'objet dans les ouvertures du produit et évitez d'aspirer des objets de grande taille, car ils pourraient endommager la soufflante.

- Pendant l'utilisation, gardez vos mains à l'écart de la grille d'aspiration et de l'évacuation d'air et n'obstruez pas la soufflante.

- Arrêtez le moteur :

– Lorsque vous passez d'une utilisation du produit comme aspirateur de feuilles à une utilisation comme souffleur.

– Lorsque vous laissez le produit sans surveillance.

• Avant de faire le plein.
• Lorsque vous changez de zone de travail.

- Arrêtez le moteur et débranchez le connecteur de bougie d'allumage :

• Avant les travaux de nettoyage et de maintenance.
• Si vous avez aspiré un corps étranger. Vérifiez que le produit n'est pas endommagé avant de le remettre en marche.
• Si le produit commence à vibrer de manière inhabituelle.

• Si vous n'utilisez pas le produit.

• Ne laissez pas le produit sur des feuilles, de l'herbe sèche, ni tout autre matériau inflammable si le moteur est chaud. Risque d'incendie !

• N'utilisez pas le produit dans un environnement propice aux explosions, où se trouvent des liquides, gaz ou poussières inflammables. Le produit génère des étincelles, susceptibles de mettre le feu à la poussière ou aux vapeurs.
• Avertissement ! Ne travaillez pas à proximité de fenêtres ouvertes. Attention aux enfants, aux animaux et dégagez les corps étrangers en les soufflant dessus dans une autre direction.
• Pendant l'utilisation du produit, maintenez les enfants et tiers à bonne distance du produit. Toute déviation peut entraîner une perte de contrôle du produit.
• Évitez toute position du corps anormale. Veiller à adopter une position stable et à toujours maintenir son équilibre. Vous pourrez ainsi mieux contrôler l'outil en cas de situation inattendue.
• Restez attentif, faites attention à ce que vous faites et soyez prudents lorsque vous travaillez avec un outil électrique. N'utilisez pas d'outil en cas de fatigue ou si vous avez consommé des drogues, de l'alcool ou des médicaments. Tout moment d'inattention lors de l'utilisation de l'outil peut conduire à des blessures graves.
• Éviter toute mise en service involontaire. Le fait de porter l'outil avec le doigt sur l'interrupteur peut entraîner des accidents.
• Avant de mettre l'appareil en marche, retirez les outils de réglage ou clés. Tout outil ou clé se trouvant dans une pièce rotative de l'appareil peut entraîner des blessures.
• Il est recommandé d'utiliser le produit à des heures raisonnables - pas tôt le matin, ni tard le soir, lorsque cela pourrait déranger d'autres personnes.
• Avant de commencer le soufflage, détachez les corps étrangers à l'aide d'un râteau et d'un balai.
• En présence de poussière importante, humidifiez légèrement la surface ou utilisez les accessoires d'arrosage disponibles.
• Il est recommandé d'utiliser l'embout de buse soufflante au complet pour que le flux d'air puisse être soufflé tout près du sol.

5.4 Maintenance et stockage

• Prenez soin de vos outils. Vérifiez que les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées et que certaines pièces ne sont pas cassées ou tellement endommagées qu'elles nuisent au bon fonctionnement de l'outil. Faire réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils mal entretenus.
• N'effectuez aucune intervention sur le produit si celle-ci n'est pas décrite dans ce manuel.
• Ne stockez jamais le produit avec du carburant dans le réservoir dans un bâtiment, où des vapeurs de carburant pourraient entrer en contact avec une flamme nue ou des étincelles.
• Laissez le moteur refroidir avant les travaux de maintenance, de nettoyage et avant le stockage.
• Maintenez le moteur, le silencieux et le réservoir de carburant exempts de poussière, de branches et de feuilles. Risque d'incendie !
• Videz le réservoir uniquement en extérieur ou dans des locaux biens ventilés.
• Portez des gants pendant les travaux de maintenance.
• N'utilisez jamais le produit avec des composants usés ou endommagés, pour des raisons de sécurité. Les pièces endommagées doivent être remplacées ou réparées. Utilisez uniquement des pièces de rechange d'origine. Les pièces défectueuses peuvent causer des blessures ou endommager le produit.
• Retirez tous les outils utilisés pour la maintenance avant de stocker ou de mettre en service le produit.
  • Stockez le produit hors de portée des enfants.

5.5 Transport

• Si vous devez porter le produit :

• arrêtez le moteur et débranchez le connecteur de bougie d'allumage.
• portez le produit par les poignées. ne soulevez pas le produit par les tuyaux.

- Si vous transportez le produit dans un véhicule, retirez les tuyaux et chargez le produit de sorte qu'il ne constitue un danger pour personne. Pour éviter les fuites de carburant ainsi que les dommages et les blessures, le produit doit être arrimé lors de son transport à bord de véhicules afin d'éviter qu'il ne bascule.

5.6 Protection de l'environnement

• Veillez à ce que le carburant ne pénètre pas dans le sol.
• Éliminez les matériaux d'emballage et les déchets selon la réglementation locale en vigueur.
• Les résidus de carburant, les huiles et les liquides utilisés pour le nettoyage doivent être éliminés de manière respectueuse de l'environnement !
• Éliminez ce produit de manière conforme et selon les dispositions en vigueur dans votre pays.

5.7 Manipulation sûre des carburants

AVERTISSEMENT

Les carburants et les vapeurs de carburant sont inflammables et peuvent causer de graves lésions s'ils sont inhalés ou entrent en contact avec la peau. Soyez donc prudents lorsque vous manipulez du carburant et assurez-vous d'avoir une ventilation adéquate.

• Avant de faire le plein, arrêtez le moteur à combustion et laissez-le refroidir.
• Faites le plein uniquement en extérieur et ne fumez pas pendant que vous faites le plein. Évitez les flammes nues (risque d'explosion!).
• Portez des gants lorsque vous faites le plein.
• Veillez à ne pas renverser de carburant ou d'huile.
• Si du carburant déborde, il ne faut surtout pas essayer de mettre le moteur en marche. Le produit doit être retiré de l'endroit où le carburant a été renversé. Tout essai de démarrage doit être évité jusqu'à ce que les vapeurs de carburant se soient complètement évaporées. Changez-vous immédiatement si vous avez renversé du carburant ou de l'huile sur vos vêtements.
• Veillez à ce que le carburant ne pénètre pas dans le sol.
• Vissez et serrez correctement le couvercle de réservoir après chaque plein. Il est interdit de mettre le produit en service si le couvercle de réservoir d'origine n'est pas vissé.
• Pour des raisons de sécurité, contrôlez régulièrement la conduite de carburant, le réservoir de carburant, le bouchon de réservoir et les raccords pour vérifier leur bonne fixation, détecter les éventuels dommages, traces de vieillissement (fragilité) et zones non étanches. Au besoin, remplacez-les.
• Transportez et stockez le carburant dans des récipients (bidons) spécialement conçus à cet effet.
  • Tenez les enfants à l'écart des carburants.
• Ne transportez et ne stockez pas de carburant à proximité de substances combustibles ou facilement inflammables, d'étincelles ou de flamme nue.
• Démarrez le produit à une distance d'au moins 3 m de la zone de remplissage de carburant.
• Veillez à ce que les poignées et leurs surfaces de préhension soient sèches, propres et exemptes d'huile et de graisse. Des poignées et surfaces de préhension de poignées glissantes compromettent la sécurité d'utilisation et de contrôle de l'outil électrique dans les situations inattendues.
• Avant de faire le plein, arrêtez le moteur à combustion et laissez-le refroidir.

5.8 Risques résiduels

Le produit est construit selon l'état actuel de la technique et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

• Les risques résiduels peuvent être réduits au minimum si les « Consignes de sécurité » et les instructions d'« Utilisation conforme », ainsi que l'ensemble de la notice d'utilisation sont respectés.
• Utilisez le produit recommandé dans la présente notice d'utilisation. Le produit présentera ainsi des performances optimales.
• Éviter toute mise en service involontaire du produit.
• Maintenez vos mains à distance de la zone de travail si le produit est en cours de fonctionnement.
• Respecter les consignes de sécurité et de maintenance prédéfinies dans la notice d'utilisation.
• En outre, malgré toutes les précautions prises, il peut demeurer des risques résiduels qui ne sont pas évidents.

AVERTISSEMENT

En cas de travail prolongé, les vibrations qui s'exercent sur les mains de l'opérateur peuvent causer des problèmes de circulation (syndrome de Raynaud).

Le syndrome de Raynaud est une maladie vasculaire qui se caractérise par une contraction brutale des petits vaisseaux sanguins des doigts et des orteils. Le sang n'irrigue plus suffisamment les zones concernées, ce qui leur donne un aspect extrêmement pâle. L'utilisation fréquente de produits vibrants peut causer des atteintes nerveuses pour les personnes souffrant des problèmes de circulation (par exemple, fumeurs, diabétiques).

Si vous constatez des troubles inhabituels, cessez immédiatement le travail et consultez un médecin.

6 Déballage

AVERTISSEMENT

Le produit et les matériaux d'emballage ne sont pas des jouets !

Les enfants ne doivent pas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'étouffement !

• Ouvrez l'emballage et sortez délicatement le produit.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
• Vérifiez que le produit et les accessoires n'ont pas été endommagés lors du transport. Signalez immédiatement tout dommage au transporteur qui a livré le produit. Les réclamations ultérieures ne seront pas acceptées.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

• Familiarisez-vous avec le produit à l'aide de la notice d'utilisation avant de commencer à l'utiliser.

• N'utilisez que des pièces d'origine pour les accessoires ainsi que les pièces d'usure et de rechange. Vous trouverez les pièces de rechange chez votre revendeur.

• Lors de la commande, indiquez la référence, ainsi que le type et l'année de construction du produit.

7 Caractéristiques techniques

Type de moteur Moteur 2 cycles, refroidissement à l'air
Régime ralenti 3500 ± 300 min	-1
Régime max. du moteur 8000 min	-1
Puissance nominale du moteur	1,4 kW
Cylindrée 51,7 cm	3
Dimensions L x I x H 1380 x 400 x 450 mm
Longueur totale de la tuyère 1180 mm
Vitesse max. de l'air 295 km/h
Volume d'air max. 18 m	3/min
Volume du réservoir de carburant	1 litre
Émission de CO2	1069 g/kWh
Poids 7,84 kg

Sous réserve de modifications techniques !

Bruits et vibrations

! AVERTISSEMENT

Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB, vous devez, ainsi que les personnes à proximité, porter une protection auditive adaptée.

Valeurs caractéristiques sonores

Niveau de pression sonore L_pA	95,2 dB
Incertitude de mesure K_pA	3,0 dB
Niveau de puissance sonore L_wA	110,9 dB
Niveau de puissance sonore garanti L_wA	114 dB
Incertitude de mesure K_wA	3,0 dB

Observez les heures de repos éventuellement prescrites et limitez la durée du travail au strict nécessaire.

Valeurs de référence de vibrations (vibrations bras-main)

Vibrations a_hv
Poignée avant	1,79 m/s ^2
Poignée arrière	2,3 m/s ^2
Incertitude de mesure K_h	1,5 m/s ^2

Limitez au maximum le développement de bruit et les vibrations !

• Utilisez uniquement des produits en parfait état.
• Entretenez et nettoyez régulièrement le produit.
• Adaptez votre mode de travail au produit.
• Ne surchargez pas le produit.

• Faites au besoin contrôler le produit.

• Arrêtez le produit lorsque vous ne l'utilisez pas.

• Portez des gants.
  Pour réduire les dangers, respectez les consignes suivantes :
• S'il fait froid, faites en sorte que votre corps et en particulier vos mains restent au chaud.
• Prenez des pauses régulières et bougez vos mains pour stimuler la circulation sanguine.
• Veillez à ce que le produit vibre le moins possible par une maintenance régulière et des pièces fixes sur le produit.

8 Montage

Remarque :

Placez le produit sur une surface plane et droite.

Outils nécessaires :

- Clé de montage (17)

8.1 Assemblage de la tuyère (fig. 3, 4)

1. Montez les colliers de serrage (12b/12c) sur le tuyau flexible (12).
2. Poussez le tuyau flexible (12) sur le raccord de l'unité moteur (4) et serrez fermement le collier de serrage (12b). Utilisez une clé de montage (17).
3. Placez la poignée (2) sur le tuyau supérieur (13) et al- gnez la poignée (2) sur le guidage.
4. Vissez la poignée (2) sur le tuyau supérieur (13) en serrant manuellement la vis de fixation (2a) dans le sens des aiguilles d'une montre.
5. Insérez le tuyau supérieur (13) avec la poignée (2) dans le tuyau flexible (12) et fixez-le avec le collier de serrage (12c). Utilisez une clé de montage (17).
6. Fixez le câble avec l'étrier de guidage (12a) sur le tuyau flexible (12).
7. Poussez le tuyau inférieur (14) sur le tuyau supérieur (13) et bloquez-le en le tournant dans le sens des aiguilles d'une montre. Bloquez ensuite chaque raccord avec la vis à tête bombée (14a). Pour ce faire, utilisez une clé de montage (17).
8. Montez le deuxième tuyau inférieur (14) sur le tuyau inférieur déjà monté (14) et bloquez-le en le tournant également dans le sens des aiguilles d'une montre. Bloquez ensuite chaque raccord avec la vis à tête bombée (14a). Utilisez une clé de montage (17).
9. Poussez la buse (15) sur le tuyau inférieur (14) et bloquez-la en la tournant dans le sens des aiguilles d'une montre. Bloquez ensuite chaque raccord avec la vis à tête bombée (15a). Pour ce faire, utilisez une clé de montage (17).

9 Avant la mise en service

ATTENTION

Avant la mise en service, monter impérativement le produit en entier !

ATTENTION

Avant d'effectuer le montage et les réglages sur le produit, coupez toujours le moteur et débranchez le connecteur de bougie d'allumage.

ATTENTION

Le produit est livré sans mélange carburant/huile. Pour cette raison, avant la mise en service, faites impérativement le plein de mélange carburant/huile.

Utilisez uniquement un mélange de carburant sans plomb (ROZ 95 min.) et d'huile spéciale moteur 2 temps (JASO FD/ISO - L - EGD).

AVERTISSEMENT

N'utilisez jamais de carburant non mélangé à de l'huile 2 temps. Cela pourrait provoquer des dommages irréversibles au moteur et rendrait la garantie fabricant caduque. N'utilisez jamais de mélange de carburant qui a été stocké pendant plus de 90 jours.

AVERTISSEMENT

Risque sanitaire !

L'inhalation de vapeurs de carburant/d'huile de lubrification et de gaz d'échappement peut causer de graves lésions, une perte de connaissance et, dans des cas extrêmes, la mort.

- Ne respirez pas les vapeurs de carburant/vapeurs d'huile de lubrification ni les gaz d'échappement.

- Utilisez ce produit uniquement à l'extérieur.

AVERTISSEMENT

Les carburants et les vapeurs de carburant sont inflammables et peuvent causer de graves lésions s'ils sont inhalés ou entrent en contact avec la peau. Soyez donc prudents lorsque vous manipulez du carburant et assurez-vous d'avoir une ventilation adéquate.

AVERTISSEMENT

Le carburant et le mélange huile-carburant sont haute-ment inflammables !

AVERTISSEMENT

Risque de blessures !

Si vous dirigez le flux d'air vers d'autres personnes, des animaux ou des objets, vous risquez de causer des blessures et des dommages.

- Dirigez le flux d'air dans la direction opposée à votre corps.

- Ne dirigez pas le flux d'air vers d'autres personnes, animaux ou objets.

- Ne soufflez pas d'objets durs comme des pierres ou des branches.

AVERTISSEMENT

Risque de blessures

Les objets projetés et les pièces en rotation peuvent provoquer des blessures graves.

• Vérifiez que chacun respecte une distance de sécurité suffisante.
• Maintenez à distance du produit les personnes ne participant pas aux travaux.
• Maintenez le produit devant vous.
• N'orientez jamais le produit vers vous, d'autres personnes ou des animaux.
• Veillez constamment à ne pas souffler d'objet ou de poussière vers des personnes ou des animaux, ni vers des objets qui risqueraient d'être endommagés.
• Tenez toujours compte du sens du vent et ne travaillez jamais face au vent.

Remarques :

• Placez le produit sur une surface plane et droite.
• Familiarisez-vous avec le produit à l'aide de la notice d'utilisation avant de commencer à l'utiliser.

Nous prescrivons d'examiner minutieusement le produit avant chaque utilisation et après chaque chute pour détecter les éventuels dommages. Si vous constatez des dommages, éliminez-les immédiatement ou faites-les éliminer par un centre de SAV agréé.

Avant chaque mise en service du produit, contrôlez :

• Étanchéité du système de carburant
• Bonne fixation de tous les raccords vissés.
• Mobilité de toutes les pièces mobiles.

Outils nécessaires :

- Chiffon*

* = ne sont pas des composants obligatoires des fournitures !

9.1 Mélange de carburant (fig. 5)

AVERTISSEMENT

Évitez tout contact cutané avec le carburant et l'inhalation de vapeurs de carburant.

1. Le moteur doit être exploité avec un mélange de carburant composé de carburant et d'huile moteur.
2. Utilisez uniquement un mélange de carburant sans plomb (ROZ 95 min.) et d'huile spéciale moteur 2 temps (JASO FD/ISO - L - EGD).
3. Mélangez les carburants selon le tableau des mélanges de carburants.
4. Versez la quantité adéquate de carburant et d'huile moteur 2 temps dans le bidon de mélange huile-essence fourni (16).
5. Secouez ensuite bien le bidon de mélange huile-essence (16).

9.1.1 Mélange de carburant

Remarque :

N'effectuez pas le mélange de carburant dans le réservoir.

Ajoutez l'huile 2 temps conformément au tableau des mélanges de carburants.

Carburant Huile	moteur 2 temps (1:40)
0,5 litre 12,5 ml

9.2 Remplissage de carburant (fig. 5)

DANGER

Risque d'incendie et d'explosion!

Ne versez le carburant que lorsque le moteur est arrêté et a refroidi. Ne fumez pas lorsque vous faites le plein du produit.

DANGER

Risque d'incendie et d'explosion !

Lors du remplissage, le carburant peut s'enflammer et exploser. Cela cause de graves blessures voire la mort.

Conservez le récipient de carburant à l'écart du récipient de mélange huile-carburant afin d'éviter d'utiliser l'essence normale pour faire le plein.

• Utilisez toujours un mélange carburant/huile frais.
• Maintenez-le à l'écart de la chaleur, des flammes et des étincelles.
• Remplissez le réservoir de carburant uniquement à l'extérieur.
• Portez des gants de protection.
• Évitez tout contact cutané ou oculaire.
• Démarrez le produit à une distance d'au moins 3 m de la zone de remplissage de carburant.
• Surveillez les éventuelles fuites. Si du carburant s'écoule, ne démarrez pas le moteur.

• Pour faire le plein, utilisez un entonnoir adapté ou un tube de remplissage, afin de ne pas renverser de carburant sur le moteur à combustion et sur le boîtier. Ne remplissez pas le réservoir de carburant à ras bord !

• Mélangez le carburant tel que décrit sous 9.1.

• Nettoyez l'espace autour de la zone de remplissage. Les impuretés dans le réservoir de carburant (9) causent des dysfonctionnements. Secouez encore une fois le bidon de mélange huile/essence (16) contenant le mélange de carburants avant de le verser dans le réservoir de carburant (9).
• Ouvrez prudemment le couvercle de réservoir (8), afin qu'une éventuelle surpression existante puisse être évacuée.
• Remplissez le réservoir de carburant du mélange de carburants. Ne renversez pas de carburant lors du plein et ne remplissez pas le réservoir de carburant à ras bord.
• Essuyez toujours le carburant renversé.
• Tournez le couvercle de réservoir (8) dans le sens des aiguilles d'une montre pour le verrouiller.

9.3 Montage de la sangle de transport (3) (fig. 6)

1. Placez le produit sur votre dos à la manière d'un sac à dos.
2. Fermez les boucles de fermeture (3a) et tirez sur les extrémités des sangles pour resserrer les sangles de transport (3).

9.4 Desserrage de la sangle de transport (3) (fig. 6)

1. Soulevez les curseurs de serrage des boucles de fermeture (3a) pour desserrer les sangles de transport (3).
2. Ouvrez les boucles de fermeture (3a).

10 Utilisation

ATTENTION

Avant la mise en service, monter impérativement le produit en entier !

AVERTISSEMENT

Observez les dispositions légales relatives à la protection du bruit.

AVERTISSEMENT

Avant le démarrage du moteur, éloignez-vous d'au moins 3 m du lieu d'approvisionnement en essence.

AVERTISSEMENT

Risque de blessures !

Si vous dirigez le flux d'air vers d'autres personnes, des animaux ou des objets, vous risquez de causer des blessures et des dommages.

• Dirigez le flux d'air dans la direction opposée à votre corps.
• Ne dirigez pas le flux d'air vers d'autres personnes, animaux ou objets.
• Ne soufflez pas d'objets durs comme des pierres ou des branches.

AVERTISSEMENT

Risque de blessures

Les objets projetés et les pièces en rotation peuvent provoquer des blessures graves.

• Vérifiez que chacun respecte une distance de sécurité suffisante.
• Maintenez à distance du produit les personnes ne participant pas aux travaux.
• Maintenez le produit devant vous.
• N'orientez jamais le produit vers vous, d'autres personnes ou des animaux.
• Veillez constamment à ne pas souffler d'objet ou de poussière vers des personnes ou des animaux, ni vers des objets qui risqueraient d'être endommagés.
• Tenez toujours compte du sens du vent et ne travaillez jamais face au vent.

10.1 Démarrage du moteur (fig. 7)

DANGER

Risque d'intoxication!

Utilisez uniquement le produit à l'extérieur. Ne l'utilisez jamais dans des espaces clos ou mal ventilés.

ATTENTION

– Tirez toujours droit sur le démarreur à câble.
- Tenez la poignée du démarreur à câble lorsque le démarreur à câble revient.
- Ne laissez jamais le câble de démarrage revenir brutalement. Cela risquerait d'entraîner des dommages.
- Ne tirez pas le câble de démarrage du démarreur à câble sur toute la longueur. Vous éviterez ainsi une rupture du câble de démarrage.
- Par temps frais, il peut s'avérer nécessaire de répéter la procédure de démarrage plusieurs fois.

Remarques :

• Posez le produit sur une surface rigide avant de démarrer le moteur.
• N'utilisez la pompe à carburant « Primer » que lorsque le moteur est froid !
• Si vous démarrez le moteur pour la première fois, plusieurs tentatives sont nécessaires pour que le carburant parvienne du réservoir au moteur.

10.1.1 Démarrage du moteur à froid (fig. 7, 8)

À froid :

1. Mettez le levier de starter manuel (6) en position « ».
2. Mettez l'interrupteur On/Off (1) en position de démarrage.
3. Appuyez 7 fois sur l'amorce (22).

4. Tirez sur le câble de démarrage (7) 3 à 5 fois pour démarrer le moteur.

5. Lorsque le moteur a démarré, attendez quelques instants puis mettez levier du starter manuel (6) en position «|».

6. Réglez la vitesse du moteur et ainsi le débit d'air avec la gâchette d'accélérateur (11).

Lorsque les températures extérieures sont élevées, il peut arriver qu'il soit nécessaire de démarrer sans starter manuel même avec un moteur froid !

10.1.2 Démarrage du moteur à chaud (fig. 7, 8)

Le produit a été arrêté pendant moins de 15 à 20 minutes.

À chaud :

1. Mettez le levier de starter manuel (6) en position « |♦| ».

fermé.

1. Mettez l'interrupteur On/Off (1) en position de démarrage.
2. Tirez sur le câble de démarrage (7) pour démarrer le moteur.
3. Réglez la vitesse du moteur et ainsi le débit d'air avec la gâchette d'accélérateur (11).

Remarque :

- Si le moteur ne démarre toujours pas après plusieurs tentatives, lisez le chapitre 17.

10.2 Réglage de la marche à vide (fig. 7)

Vous devez régler la marche à vide si le moteur a tendance à s'arrêter ou que vous ne constatez aucune différence de vitesse significative lors de l'utilisation du levier du starter manuel (6). Le réglage s'effectue sur la vis de réglage (23) après le démarrage du moteur.

Laissez le moteur tourner quelques minutes en marche à vide avant le réglage.

1. Tournez la vis de réglage (23) dans le sens des aiguilles d'une montre pour augmenter la vitesse de marche à vide.
2. Tournez la vis de réglage (23) dans le sens inverse des aiguilles d'une montre pour réduire la vitesse de marche à vide.

Après le réglage, le moteur doit tourner en marche à vide sans problème ni interruption.

10.3 Arrêt du moteur (fig. 7, 8)

1. Desserrez le levier d'arrêt (11a) de manière à mettre le moteur en marche à vide.
2. Mettez l'interrupteur On/Off (1) sur « 0 ».

10.3.1 Procédure d'arrêt d'urgence

1. Si vous avez besoin d'arrêter immédiatement le produit, mettez l'interrupteur On/Off (1) sur « 0 ».

10.3.2 Après utilisation

• Arrêtez toujours le produit avant de le poser et attendez qu'il se soit arrêté.
  • Laissez refroidir le produit.
• Lorsque le produit n'est pas utilisé, débranchez le connecteur de bougie d'allumage de la bougie d'allumage.

10.4 Fonctionnement continu (fig. 7, 8)

1. Démarrez le moteur conformément aux descriptions du chapitre 10.1.
2. Enfoncez complètement la gâchette d'accélérateur (11).
3. Bloquez la gâchette d'accélérateur (11) en déplaçant le levier d'arrêt (11a).
4. Vous pouvez à présent relâcher la gâchette d'accélérateur (11).
5. Desserrez le levier d'arrêt (11a) pour mettre fin au fonctionnement continu.

11 Consignes de travail

Remarques :

• Un certain niveau de nuisances sonores lié à ce produit est inévitable. Effectuez les travaux bruyants aux heures autorisées et prévues à cet effet. Observez les heures de repos éventuellement prescrites et limitez la durée du travail au strict nécessaire.
• Pour votre protection personnelle et celle des personnes situées à proximité, une protection auditive appropriée doit être portée.

Le produit doit uniquement être utilisé pour les applications suivantes :

- Comme soufflante pour amasser les feuilles sèches ou pour les retirer des zones difficiles d'accès.

Toute autre utilisation que celle mentionnée ci-dessus peut endommager le produit et mettre l'utilisateur en danger.

• Avant de mettre le produit en marche, assurez-vous qu'il n'est pas orienté vers des personnes ou des animaux.
• Humidifiez les surfaces en cas de présence importante de poussière.
• Pour tirer les meilleures performances de la soufflante, tenez l'appareil à 5 - 10 cm du sol.
• Orientez le flux d'air vers l'avant et déplacez-vous lentement pour souffler les feuilles et déchets de jardin ou les retirer des zones difficiles d'accès.
• Utilisez un râteau ou un balai pour séparer les déchets avant de les souffler.
• Commencez les travaux en utilisant la puissance de soufflage maximale pour amasser rapidement les feuilles éparses. Utilisez une puissance de soufflage inférieure pour compacter les amas de feuilles formés au préalable.
• Tenez toujours compte du sens du vent et ne travaillez jamais face au vent.

12 Nettoyage et maintenance

! AVERTISSEMENT

Confiez les travaux de réparation et de maintenance qui ne figurent pas dans ce mode d'emploi à un atelier spécialisé. Utilisez uniquement des pièces de rechange d'origine.

! AVERTISSEMENT

Des travaux de maintenance ou de nettoyage non conformes peuvent provoquer des blessures !

! AVERTISSEMENT

Lors des travaux de nettoyage, de réparation ou de maintenance, le produit peut démarrer de manière inopinée et entraîner ainsi des blessures et des brû-lures.

• Arrêtez le produit.
• Retirez les connecteurs de bougie d'allumage de la bougie d'allumage.
  – Laissez le produit refroidir.

12.1 Nettoyage

Remarque :

Après chaque utilisation, nettoyez soigneusement le produit.

• Veillez à ce que les dispositifs de protection, le volet d'aération et le logement du moteur restent aussi exempts de poussières et d'impuretés que possible. Frottez le produit avec un chiffon* propre ou soufflez dessus avec de l'air comprimé* à faible pression. Nous vous recommandons de nettoyer le produit après chaque utilisation.
• Pour réduire le risque d'incendie, nettoyez régulièrement les ailettes de refroidissement du moteur à l'air comprimé. Retirez la poussière, les feuilles et les autres corps étrangers de la zone du silencieux.
• Les ouvertures d'aération ne doivent jamais être obs-truées.
• Nettoyez régulièrement le produit avec un chiffon* humide et un peu de savon noir. N'utilisez pas de produits de nettoyage ou de solvants qui risqueraient d'attaquer les pièces en plastique du produit. Veillez à ce que l'eau ne puisse pas pénétrer à l'intérieur du produit.
• N'immergez jamais le produit dans l'eau ou tout autre liquide pour le nettoyer.

12.2 Maintenance

Remarque :

Entretenez soigneusement le produit. Vérifiez que les pièces mobiles fonctionnent parfaitement, ne sont pas bloquées ou si certaines pièces sont cassées ou tellement endommagées qu'elles nuisent au bon fonctionnement du produit. Faites réparer les pièces endommagées avant d'utiliser le produit.

Une maintenance régulière et minutieuse est nécessaire pour maintenir le niveau de sécurité et les performances du produit.

Retirez tous les outils utilisés pour la maintenance avant de stocker ou de mettre en service le produit.

Tous les équipements de protection et de sécurité doivent être immédiatement remontés à l'issue des travaux de réparation et de maintenance.

Outils nécessaires :

• Clé de montage (17)
• Clé plate ouverture 8/10 mm (18)
• Brosse en cuivre*

* = ne sont pas des composants obligatoires des fournitures !

12.2.1 Remplacement et nettoyage de la bougie d'allumage (5a) (fig. 9)

Écart entre les électrodes = 0,6 mm (écart entre les électrodes où l'étincelle d'allumage est générée). Contrôlez la bougie d'allumage pour la première fois après 10 heures de fonctionnement et, si nécessaire, nettoyez-la avec une brosse en cuivre.

Procédez ensuite à la maintenance de la bougie d'allumage toutes les 50 heures de fonctionnement.

1. Retirez le connecteur (5) de la bougie d'allumage (5a) et dévissez la bougie d'allumage (5a) avec la clé à douille fournie (17).
2. Nettoyez la bougie d'allumage (5a) avec une brosse en filtre de cuivre*.
3. En cas d'usure excessive des électrodes ou d'encrassement important, la bougie d'allumage (5a) doit être remplacée par une bougie du même type.
4. L'encrassement important de la bougie d'allumage (5a) peut être causé par : une proportion d'huile trop importante dans le mélange de carburants, une huile de mauvaise qualité, un mélange de carburants trop vieux ou un filtre à air encrassé (10b).
5. Vissez entièrement la bougie d'allumage (5a) à la main dans le filetage. Évitez de coincer la bougie d'allumage (5a).
6. Serrez fermement la bougie d'allumage (5a) avec la clé de montage fournie (17).

12.2.2 Nettoyage du filtre à air (10b) (fig. 10)

ATTENTION

Les filtres à air encrassés réduisent la puissance du moteur en raison d'une alimentation en air trop faible vers le carburateur. Pour cette raison, un contrôle régulier est indispensable.

ATTENTION

ne nettoyez jamais le filtre à air à l'essence ou à l'aide d'un solvant inflammable.

1. Appuyez sur le verrouillage (10a) et ouvrez le couvercle du filtre à air (10).
2. Retirez le filtre à air (10b).
3. Refermez le couvercle du filtre à air (10) afin d'éviter que des corps étrangers ne pénètrent dans le canal d'aspiration.
4. Lavez le filtre à air (10b) à l'eau savonneuse chaude.
5. Rincez bien le filtre à air (10b) et laissez-le sécher à l'air.

6. Ouvrez le couvercle du filtre à air (10) et remettez en place le filtre à air (10b).

7. Fermez le couvercle du filtre à air (10).

13 Transport

! AVERTISSEMENT

Arrêtez le produit et débranchez le connecteur de bougie d'allumage de la bougie d'allumage !

ATTENTION

Risque de brûlures !

Tenez-vous à l'écart du silencieux chaud. Il existe un risque de brûlures !

! AVERTISSEMENT

Risque de blessures !

Le démarrage non volontaire et inattendu du produit peut causer des blessures.

- Arrêtez le produit avant chaque transport, même sur de courts trajets. Pendant le transport (même dans des véhicules), sécurisez le produit contre le basculement afin d'éviter les pertes de carburant, les dommages et les blessures.

14 Stockage

DANGER

Risque d'incendie et d'explosion!

Le stockage du produit à proximité d'éventuelles sources d'ignition présente un risque d'incendie et d'explosion. Cela cause de graves blessures voire la mort.

- Éliminez les éventuelles sources d'ignition, comme les fours, les chauffe-eau au gaz, les séchoirs à gaz, etc.

Stockez le produit, ainsi que des accessoires à un endroit sombre, sec, exempt de gel et inaccessible aux enfants. La température de stockage optimale se situe entre 5 et 30 °C.

Conservez le produit dans son emballage d'origine. Recouvrez le produit afin de le protéger de la poussière ou de l'humidité. Conservez la notice d'utilisation à proximité du produit.

14.1 Préparation à l'entreposage

• Ne stockez jamais le produit avec du carburant dans le réservoir correspondant dans un bâtiment, où des vapeurs de carburant pourraient entrer en contact avec une flamme nue ou des étincelles.
• Laissez refroidir le moteur avant de déposer le produit dans un espace clos.
• Nettoyez et entretenez le produit avant le stockage.
• Pour éviter tout risque d'incendie, retirez l'herbe, les feuilles et les coulures de graisse (huile) se trouvant sur le moteur, l'échappement et dans la zone proche du réservoir à carburant.
• Nous déconseillons tout stockage en extérieur. Sécurisez le produit contre tout accès non autorisé.

Outils nécessaires :

• Bac de ramassage*
• Pompe d'aspiration de carburant*

14.1.1 Vider le carburant avec une pompe d'aspiration de carburant (fig. 5)

En cas de stockage prolongé, le carburant doit être vidangé.

1. Placez un bac de ramassage sous le flexible de la pompe d'aspiration de carburant.
2. Dévissez le couvercle de réservoir (8) et retirez-le.

3. Faites passer le flexible de la pompe d'aspiration de carburant dans le réservoir de carburant (9) et pompez tout le carburant à l'aide de la pompe d'aspiration de carburant.

4. Revissez le couvercle du réservoir (8).

15 Réparation et commande de pièces de rechange

Assurez-vous après toute réparation ou travail de maintenance que toutes les pièces relatives à la sécurité sont bien montées et en état irréprochable. Placez les pièces dangereuses hors de portée des autres personnes et des enfants.

ATTENTION

La loi allemande de responsabilité produit décharge le fabricant de toute responsabilité en cas de dommages dus à des réparations incorrectes ou à la non-utilisation de pièces de rechange d'origine.

Faites-les effectuer dans un atelier de service après-vente ou par un spécialiste dûment autorisé. Il en va de même pour les accessoires.

Les pièces de rechange et accessoires sont disponibles auprès de notre centre de service après-ventre. Pour ce faire, scannez le QR Code figurant sur la page d'accueil.

REMARQUE

Remarque importante en cas de réparation

Lors du retour du produit en vue d'une réparation, celui-ci, pour des raisons de sécurité, doit être expédié à la station service sans huile ni carburant.

15.1 Commande de pièces de rechange

Les informations suivantes sont nécessaires pour commander des pièces de rechange :

• Désignation du modèle
• Référence
- Informations de la plaque signalétique

15.2 Informations de service

Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l'utilisation et que les composants suivants sont nécessaires en tant que consommables.

Pièces d'usure* : bougie d'allumage, filtre à air

* = ne sont pas des composants obligatoires des fournitures !

16 Élimination et recyclage

Consignes relatives à l'emballage

Les matériaux d'emballage sont recyclables. Merci d'éliminer les emballages de manière respectueuse de l'environnement.

Pour connaître les possibilités d'élimination de l'appareil usé, adressez-vous aux autorités communales ou municipales.

Carburants et huiles

• Vider le réservoir de carburant et le réservoir d'huile moteur avant d'éliminer le produit !
• Le carburant et l'huile moteur ne doivent pas être jetés avec les ordures ménagères ni dans les égouts, mais éliminés séparément !
• Les réservoirs de carburant et d'huile vides doivent être éliminés de manière respectueuse de l'environnement.

17 Dépannage

Le tableau suivant indique les symptômes d'erreurs et décrit les solutions possibles si votre produit ne fonctionne pas correctement. Si vous n'arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l'atelier de service après-vente.

Défaut Cause possible Solution
Le produit ne démarre pas Filtre à air encrassé. Nettoyer/remplacer le filtre à air.
	Aucune alimentation en carburant.	Vérifiez que la quantité de carburant présente dans le réservoir est suffisante. Si nécessaire, faites le plein.
	Erreur dans la conduite de carburant. Contrôler la conduite de carburant afin de s'assurer qu'elle n'est ni coudée ni endommagée.
	La bougie d'allumage est trop encrassée/humide du fait d'une quantité excessive de carburant.Connecteur de bougie d'allumage dé-branché.	Retirer la bougie d'allumage, la nettoyer et la sécher, puis tirer à nouveau sur le câble de démarrage, replacer la bougie d'allumage.Vérifier la fixation du connecteur de la bougie d'allumage.
	Aucune étincelle d'allumage. Vérifier la fixation du connecteur de la bougie d'allumage.
			Vérifier l'encrassement de la bougie d'allumage et l'écartement des électro-des.
			Vérifier que le câble d'allumage n'est pas endommagé.
			Contacter le service après-vente.
	Moteur défectueux. Contacter le service après-vente.
	Carburateur défectueux. Contacter le service après-vente.
Le produit démarre mais s'arrête à l'im-médiat.	Mauvais réglage du carburateur (ré-gime ralenti).	Régler la vitesse de rotation à vide
		Contacter le service après-vente.
Le moteur fonctionne avec des ratées M	Mauvais réglage du carburateur. Régler la vitesse de rotation à vide
	Filtre à air encrassé Nettoyer ou remplacer le filtre à air.
	Bougie d'allumage encrassée Nettoyer ou remplacer la bougie d'allu-mage.
Fumée Mauvais mélange de carburant.	Utiliser un mélange pour moteur	2 temps présentant un rapport de 40:1
	Mauvais réglage du carburateur. Contacter le service après-vente.
L'appareil ne fonctionne pas à plein ré-gime	Filtre à air encrassé.	Nettoyer ou remplacer le filtre à air.
	Bougie d'allumage encrassée Nettoyer ou remplacer la bougie d'allu-mage.
	Mauvais réglage du carburateur. Contacter le service après-vente.

18 Déclaration de conformité UE

Traduction de la déclaration de conformité originale

Fabricant :

Scheppach GmbH

Nous déclarons, sous notre propre responsabilité, que le produit décrit ici est conforme aux directives et normes en vigueur.

Marque : SCHEPPACH

Désignation : Souffleur thermique à dos – LB5200BP

Réf. 5911103903

Directives UE :

* L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/UE du Parlement européen et du Conseil du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Normes appliquées :

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/UE

Émission. N° : e24*2016/1628*2017/656SHB1/P*0101*00

Responsable de la documentation :

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

9.1.1 Amestec de carburant

Indicatie:

Des défauts évidents doivent être signalés endéans 8 jours après réception de la marchandise. Sinon, l'acheteur perd tout droit de revendication de tels défauts. Nous fournissons une garantie pour nos machines en cas de traitement correct sur la durée de garantie légale à partir de la remise et ce de telle manière que nous échangeons gratuitement toute pièce de la machine, qui, durant cette période de garantie, devait devenir inutilisable suite à une erreur matérielle ou de fabrication justifiée. Pour les pièces que nous ne fabriquons pas nous-mêmes, nous fournissons uniquement une garantie dans la mesure où nous disposons de droits de garantie vis-à-vis des sous-traitants. Les frais pour le montage des nouvelles pièces sont à charge de l'acheteur. Tout droit à modification ou à réduction ainsi que d'autres demandes de dommages et intérêts sont exclus.

Garanzia IT
