BRUKSANVISNING LB5200BP SCHEPPACH

Backpack løvblåser | Oversettelse av den originale bruksanvisningen........................ 264

• Hvis produktet overdrages til tredjepart, skal alle tilhø- rende dokumenter følge med.

5.4 Vedligeholdelse og opbevaring

5.6 Miljøbeskyttelse

3. Sæt håndtaget (2) på det øvre rør (13), og indjuster

håndtaget (2) og styret.

4. Skru håndtaget (2) sammen med det øvre rør (13) ved

7. Skub det nedre rør (14) ind over det øvre rør (13), og

9.3 Påmontering af bæresele (3) (fig. 6)

9.4 Løsning af bæresele (3) (fig. 6)

1. Start motoren som beskrevet i 10.1.

• 2016/1628/EU Emission. Nr.: e24*2016/1628*2017/656SHB1/P*0101*00 Dokumentationsansvarlig: Andreas Pecher Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, Tyskland 17.03.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management DK | 263www.scheppach.comInnholdsfortegnelse 1 Innledning p. 264

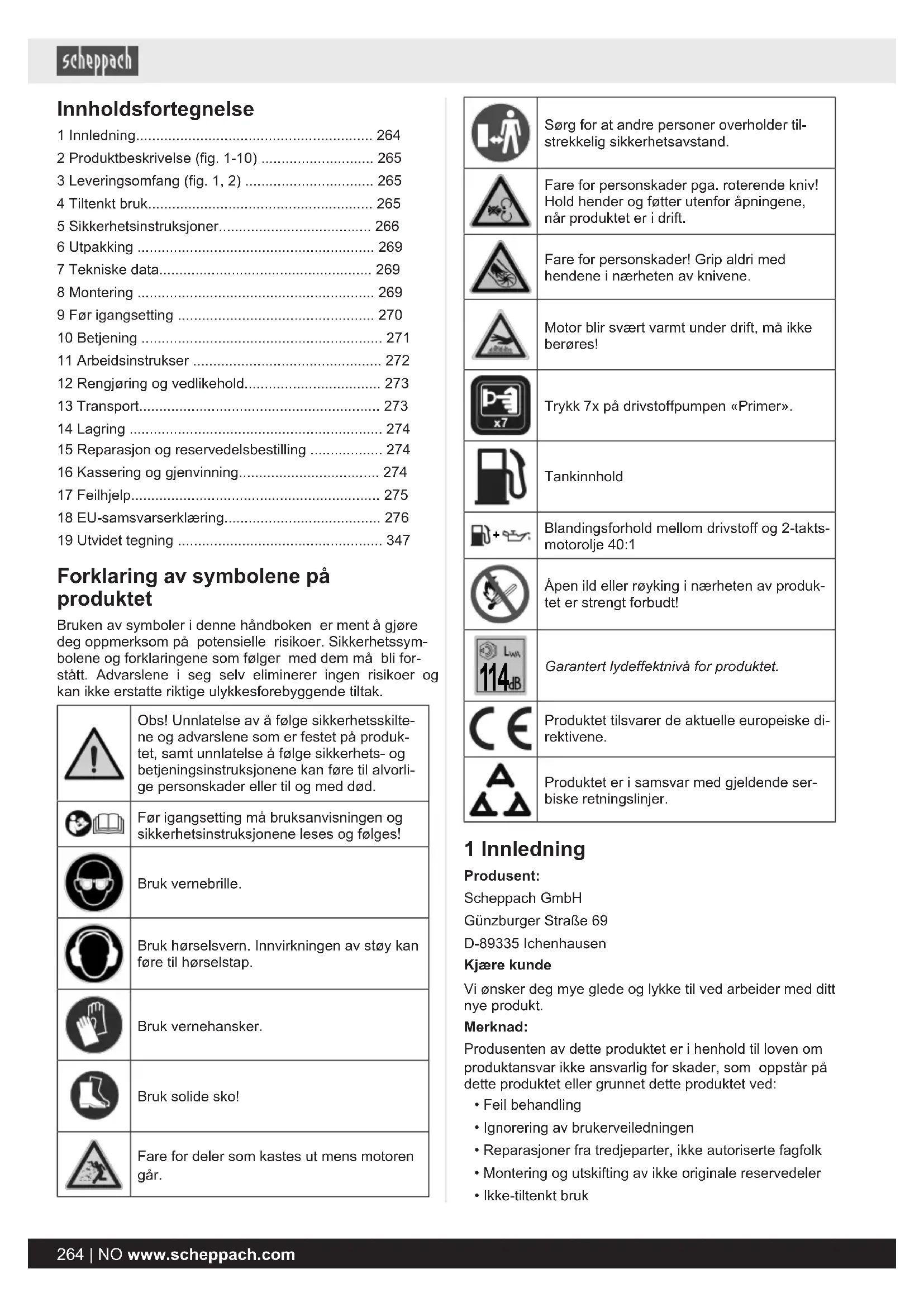

• 2 Produktbeskrivelse (fig. 1-10) p. 265
• 3 Leveringsomfang (fig. 1, 2) p. 265
• 4 Tiltenkt bruk p. 265
• 5 Sikkerhetsinstruksjoner p. 266
• 6 Utpakking p. 269
• 7 Tekniske data p. 269
• 8 Montering p. 269
• 9 Før igangsetting p. 270
• 10 Betjening p. 271
• 11 Arbeidsinstrukser p. 272
• 12 Rengjøring og vedlikehold p. 273
• 13 Transport p. 273
• 14 Lagring p. 274
• 15 Reparasjon og reservedelsbestilling p. 274
• 16 Kassering og gjenvinning p. 274
• 17 Feilhjelp p. 275
• 18 EU-samsvarserklæring p. 276
• 19 Utvidet tegning Forklaring av symbolene på produktet Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssym- bolene og forklaringene som følger med dem må bli for- stått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak. Obs! Unnlatelse av å følge sikkerhetsskilte- ne og advarslene som er festet på produk- tet, samt unnlatelse å følge sikkerhets- og betjeningsinstruksjonene kan føre til alvorli- ge personskader eller til og med død. Før igangsetting må bruksanvisningen og sikkerhetsinstruksjonene leses og følges! Bruk vernebrille. Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap. Bruk vernehansker. Bruk solide sko! Fare for deler som kastes ut mens motoren går. Sørg for at andre personer overholder til- strekkelig sikkerhetsavstand. Fare for personskader pga. roterende kniv! Hold hender og føtter utenfor åpningene, når produktet er i drift. Fare for personskader! Grip aldri med hendene i nærheten av knivene. Motor blir svært varmt under drift, må ikke berøres! Trykk 7x på drivstoffpumpen «Primer». Tankinnhold p. 347

Blandingsforhold mellom drivstoff og 2-takts- motorolje 40:1 Åpen ild eller røyking i nærheten av produk- tet er strengt forbudt!

• Ignorering av brukerveiledningen

• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk

• Montering og utskifting av ikke originale reservedeler

• Ikke-tiltenkt bruk 264 | NO www.scheppach.comVær oppmerksom på følgende: Brukerveiledningen er del av produktet. Den inneholder viktige instruksjoner om hvordan du arbei- der sikkert, faglig korrekt og økonomisk, hvordan du unn- går farer, sparer reparasjonskostnader, reduserer nedeti- der og øker påliteligheten og levetiden til produktet. I til- legg til sikkerhetsbestemmelsene i denne brukerveilednin- gen må du absolutt overholde gjeldende forskrifter for drift av produktet i landet ditt. Gjør deg kjent med alle betjenings- og sikkerhetsinstruk- sjoner før du bruker produktet. Driv produktet kun som beskrevet og for de angitte bruksområdene. Oppbevar brukerveiledningen på et trygt sted og overlever alle do- kumenter hvis du gir produktet videre til tredjepart. 2 Produktbeskrivelse (fig. 1-10)

1 x Backpack løvblåser 1 x Bruksanvisning 4 Tiltenkt bruk Løvblåseren skal kun brukes til følgende formål:

• For å samle opp løv eller generelt hageavfall som av- kapp eller for å fjerne dem fra vanskelig tilgjengelige steder. Produktet skal bare benyttes iht. dets formål. Enhver bruk som går utover dette er ikke tiltenkt. Brukeren, og ikke produsenten, er ansvarlig for materielle skader eller per- sonskader av enhver art som forårsakes av dette. Det å følge sikkerhetsinstruksjonene, montasjeanvisnin- gen og brukerveiledningen er også en del av forskrifts- messig bruk. Personer som bruker og vedlikeholder produktet, må kjenne godt til det og være orientert om mulige farer. Foretas det endringer på produktet, påtar ikke produsen- ten seg noe ansvar for skader som kan oppstå som følge av dette. Produktet bare brukes med originaldeler og originaltilbe- hør fra produsenten. Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produ- senten og målene som er spesifisert i de tekniske datae- ne, må overholdes. Vennligst merk at våre produkter forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom produktet benyt- tes innen handel, håndverk eller industri, eller ved likestil- te aktiviteter. Forklaring av signalordene i brukerveiledningen FARE Signalord for å indikere en overhengende far- lig situasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade. ADVARSEL Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade. FORSIKTIG Signalord for å indikere en potensielt farlig situasjon som, hvis den ikke unngås, kan fø- re til mindre eller moderat personskade. OBS Signalord for å indikere en mulig farlig situa- sjon som, hvis den ikke unngås, kan føre til materielle skader på produktet eller eiendom/ eiendeler. NO | 265www.scheppach.com5 Sikkerhetsinstruksjoner Generelle sikkerhetsinstruksjoner ADVARSEL For din egen sikkerhet, vennligst les denne håndboken og de generelle sikkerhetsinstruksjonene grundig før du bruker produktet. Hvis du overlater produktet til tredje- parter, må du alltid inkludere denne bruksanvisningen. ADVARSEL Bruk kun drivstoff som er anbefalt i denne veiledningen. ADVARSEL Du må aldri bruke drivstoff som ikke er blandet med 2- taktsolje. Dette kan forårsake permanent motorskade og ugyldiggjøre produsentens garanti for dette produk- tet. Bruk aldri en drivstoffblanding som har vært lagret i mer enn 90 dager. Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden!

• Les hele brukerveiledningen, før du bruker apparatet.

• Gjør deg kjent med styrings- eller reguleringsinnret- ningene og forskriftsmessig bruk av produktet.

• Lær hvordan du slår av produktet i nødstilfeller.

• Produktet skal kun brukes som tiltenkt for: – Bevegelse og opphopning av løv og gress med varierende begrenset vekt og liten dimensjon ved å blåse. – Vakuumoppsamling av løv og gress, diverse avfall med begrenset vekt og små dimensjoner, unntatt alle typer væsker. – Produktet må ikke brukes til å samle opp brenn- bare eller eksplosive produkter, varme glør, aske, tente sigaretter og greiner, skarpe gjenstander, metallgjenstander, steiner og andre gjenstander som kan være farlige for operatøren. Dette kan fø- re til personskader og skade produktet.

• Barn må ikke arbeide med dette produktet.

• Produktet må ikke brukes av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap.

• Produktet må aldri drives mens mennesker, spesielt barn eller dyr, er i nærheten.

• La aldri barn eller andre personer, som ikke er kjent med disse instruksjonene, bruke produktet. Lokale for- skrifter kan spesifisere brukerens minstealder.

• Ikke bruk produktet når du er trøtt eller er påvirket av rusmidler, alkohol eller medikamenter. Ikke bruk pro- dukter når du er trøtt.

• Overlever alle dokumenter når du gir produktet videre til tredjeparter.

• Vær oppmerksom på at brukeren er ansvarlig for ulyk- ker eller fare for andre personer eller deres eiendom.

• Før bruk, utfør alltid en visuell inspeksjon for å sikre at hakkeverket, boltene til hakkeverket og andre feste- midler er sikret, at huset er uskadet, og at beskyttelse- sinnretningene og -skjermene er på plass. Bytt ut slitte eller skadede komponenter i sett for å opprettholde li- kevekten. Skift ut skadde eller uleselige tekster.

5.2 Generelle instruksjoner

• Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler.

• Bruk aldri produktet med defekte beskyttelsesinnret- ninger eller uten sikkerhetsinnretninger. ADVARSEL Drivstoff er svært brannfarlig:

• Drivstoff må lagres i beholdere som er laget spesielt for dette formålet.

• Før du fyller drivstoff, slå av forbrenningsmotoren og la den avkjøles.

• Fyll kun drivstoff utendørs og ikke røyk under fyllin- gen.

• Åpne tanklokket forsiktig og langsomt. Vent til trykket utjevner seg, og fjern først deretter tanklokket fullsten- dig.

• Når du fyller drivstoff må du bruke en egnet trakt eller et påfyllingsrør for å forhindre at drivstoff søles på for- brenningsmotoren og huset. Ikke overfyll drivstofftanken!

• Drivstoff må fylles på før motoren startes. Ikke åpne tanklokket eller fyll på drivstoff mens motoren er i gang eller umiddelbart etter at du har slått av produk- tet.

• Hvis det har blitt sølt drivstoff, må du ikke prøve å starte motoren. I stedet må produktet fjernes fra områ- det der drivstoff er sølt. Ethvert forsøk på å antenne bør unngås før drivstoffdampene har forsvunnet.

• Tanklokket må skrus igjen og strammes forskriftsmes- sig etter hver fylling. Produktet må ikke tas i drift uten at det originale tanklokket er skrudd på.

• Bytt ut defekte lyddempere.

• Gjennomfør en visuell kontroll før du bruker produktet. Kontroller spesielt: – Gassknappen må kunne beveges fritt og skal gå automatisk tilbake i nøytral posisjon. – Av-/på-bryteren må kunne betjenes lett. 266 | NO www.scheppach.com– Alle elektriske kabler som tennpluggkabler og tennpluggkontakten må være i god stand for å for- hindre at det oppstår gnister. Tennpluggkontakten må sitte fast på tennpluggen. – Sørg for å holde håndtaket tørt og fritt for olje og fett. Håndtakene og verneinnretningene må ikke være skadet. – Viften må ikke være skadet. – Oppsamlingssekken må ikke være skadet.

• Hold hender og føtter borte fra de roterende delene.

• Produktet skal aldri brukes: – uten montering av alt tilbehør beregnet for hver bruk (når den brukes som løvsuger eller -blåser) – når personer, spesielt barn, eller dyr er i nærhe- ten. – i lukkede rom, i eksplosjonsfarlig omgivelse, der det befinner seg brennbare væsker, gass eller støv.

• Sørg alltid for at du har et sikkert og stabilt fotfeste slik at du kan kontrollere produktet og opprettholde ar- beidsstillingen selv ved uventede bevegelser. – Hvis mulig, unngå arbeid på våt, glatt underlag. Unngå arbeid på ujevnt eller bratt underlag som ikke garanterer operatøren en sikker arbeidsstil- ling. – Beveg deg sakte, ikke løp. Vær oppmerksom på bakkeforholdene og eventuelle hindringer.

• Før du starter produktet, må du forsikre deg om at produktet er komplett montert. – Start produktet med en avstand på minst 3 m til påfyllingsstedet for drivstoff. – Personer skal overholde en sikkerhetsavstand på minst 15 meter til arbeidsområdet. – Lyddemperen og dermed avgasser skal aldri ret- tes mot brennbare materialer.

• Ikke gjennomfør forandringer på motoren.

• Stikk aldri gjenstander inn i åpningene på produktet og unngå å suge inn store gjenstander som kan skade viften.

• Hold hendene unna innsugsgitteret og luftutløpet un- der bruk og aldri blokker viften.

• Stopp motoren: – Ved ombygging av produktet fra løvsuger til løv- blåser. – Når produktet er uten tilsyn. – Før fylling av tanken. – Når du veksler arbeidsområde.

• Stopp motoren og trekk av tennpluggkontakten: – Før rengjørings- og vedlikeholdsarbeider. – Hvis et fremmedlegeme suges inn. Undersøk pro- duktet for skader før du tar det i drift igjen. – Hvis produktet begynner å vibrere unormalt. – Når du ikke bruker produktet.

• Advarsel! Arbeide ikke i nærheten av åpne vinduer. Vær oppmerksom på barn, kjæledyr og blås bort frem- medlegemer på en trygg måte.

• Hold barn og andre personer unna når du bruker pro- duktet. Hvis du blir distrahert, kan du miste kontrollen over produktet.

• Unngå unormal kroppsholdning. Sørg for sikkert fot- feste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere verktøyet.

• Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med verktøyet. Ikke bruk et verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uaktsomhet ved bruk av verktøyet kan føre til alvorlige personska- der.

• Unngå utilsiktet idriftsettelse. Hvis du har fingeren på bryteren mens du bærer verktøyet kan dette føre til ulykker.

• Før du begynner å blåse, fjern fremmedlegemer med en rive og kost.

• Under støvete forhold, fukt overflaten lett eller bruk et vanningstilbehør hvis tilgjengelig.

• Det anbefales å bruke hele blåsedysefestet for at luft- strømmen kan virke nær bakken. NO | 267www.scheppach.com5.4 Vedlikehold og lagring

• Ta godt vare på verktøy. Kontroller, om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brutt eller skadet slik at verktøyets funksjonen er for- ringet. Skadde deler må repareres før apparatet bru- kes. Mange ulykker skyldes dårlig vedlikeholdt verk- tøy.

• La motoren avkjøle seg før du utfører vedlikeholds- og rengjøringsarbeider, samt før lagring.

• Bruk hansker ved vedlikeholdsarbeider.

• Av sikkerhetsmessige årsaker må du aldri bruke pro- duktet med nedslitte eller skadde deler. Skadde deler må skiftes eller repareres. Bruk kun originale reserve- deler. Defekte deler kan forårsake personskader eller skade produktet.

• Fjern alt verktøy som brukes til vedlikehold før du tar i drift eller lagrer produktet.

• Lagre produktet utenfor rekkevidden til barn.

• Hvis produktet skal bæres, må du: – slå av motoren og trekke av tennpluggkontakten. – bære produktet på håndtakene. Ikke løfte produk- tet på rørene.

• Ved transport i kjøretøy, fjern rørene og last produktet på en måte som ikke utgjør en fare for personer. For å hindre at det renner ut drivstoff og hindre skader og personskader, må produktet ved transport i kjøretøy sikres mot å velte.

• Drivstoffrester, oljer og væsken som brukes til ren- gjøringen skal kasseres på en miljøvennlig måte!

• Kast produktet på riktig måte i henhold til forskriftene som gjelder i ditt land.

5.7 Sikker håndtering med drivstoff

ADVARSEL Drivstoff og drivstoffdamp er brannfarlig og kan forårsake alvorlige personskader ved innånding og på huden. Vær forsiktig ved håndtering av drivstoff og sørg for god venti- lasjon.

• Før du fyller drivstoff, slå av forbrenningsmotoren og la den avkjøles.

• Fyll kun drivstoff utendørs og ikke røyk under fyllin- gen. Unngå åpen ild (eksplosjonsfare!).

• Bruk hansker ved fylling av drivstoff.

• Tanklokket må skrus igjen og strammes forskriftsmes- sig etter hver fylling. Produktet må ikke tas i drift uten at det originale tanklokket er skrudd på.

• Av sikkerhetsgrunner, kontroller drivstoffledningen, drivstofftanken, tanklokket og tilkoblingene regelmes- sig for skader, aldring (sprøhet), tett passform og lek- kasjer, og skift dem ut om nødvendig.

• Drivstoff skal kun transporteres og oppbevares i be- holdere (kanner) som er ment for det.

• Hold barn unna drivstoff.

• Ikke transporter eller oppbevar drivstoff i nærheten av brennbare eller lett antennelige materialer, gnister el- ler åpen ild.

• Start produktet med en avstand på minst 3 m til påfyl- lingsstedet for drivstoff.

• Sørg for at håndtak og håndtaksflater holdes tørre, re- ne og fri for olje og fett. Glatte håndtak og håndtaks- flater tillater ikke sikker betjening og styring av el-verk- tøyet i uforutsigbare situasjoner.

Produktet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Restfarer kan minimeres dersom "Sikkerhetsinstruk- sjoner" og "Tiltenkt bruk" samt bruksanvisningen som helhet følges.

• Bruk produktet slik det anbefales i denne brukervei- ledningen. På denne måten oppnår du at produktet gir optimal ytelse.

• Unngå utilsiktet oppstart av produktet.

• Hold hendene dine unna arbeidsområdet når produk- tet er i drift.

• Overhold den foreskrevne vedlikeholds- og sikker- hetsanvisningene til bruksanvisningen.

• Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer. 268 | NO www.scheppach.comADVARSEL Ved langvarig arbeid kan operatøren oppleve sirkula- sjonsforstyrrelser (hånd-arm vibrasjonssyndrom) på grunn av vibrasjoner i operatørens hender. Hånd-arm vibrasjonssyndromet er en vaskulær sykdom hvor de små blodkarene på fingrene og tærne får spo- radiske kramper. De berørte områdene er ikke lenger tilstrekkelig forsynt med blod og ser således meget ble- ke ut. Hyppig bruk av vibrerende produkter kan forårsa- ke nerveskader hos personer som har nedsatt blodsir- kulasjon (f.eks. røykere, diabetikere). Hvis du merker uvanlige svekkelser, må du stoppe ar- beidet omgående og oppsøke en lege. 6 Utpakking ADVARSEL Produktet og emballasjematerialer er ikke et leke- tøy! Barn skal ikke leke med plastposer, folier og små- deler! Det er fare for svelging og kvelning!

• Åpne emballasjen og ta produktet forsiktig ut.

• Gjør deg kjent med produktet ved hjelp av brukervei- ledningen før du tar det i bruk.

• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.

Dimensjoner L x B x H 1380 x 400 x 450 mm Total lengde blåserør 1180 mm Lufthastighet maks. 295 km/t Luftvolum maks. 18 m

-utslipp 1069 g/kWh Vekt 7,84 kg Med forbehold om tekniske endringer! Støy og vibrasjon ADVARSEL Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB, bruk egnet hørselsvern for deg selv og alle i nærheten. Støyverdier Støynivå L

3,0 dB Om nødvendig, hold deg til hvileperioder og begrens ar- beidets varighet til det absolutt nødvendige. Vibrasjonsverdier (hånd-arm-sving) Vibrasjon a

1,5 m/s² Begrens støyutviklingen og vibrasjoner til et mini- mum!

• Bruk kun feilfrie produkter.

• Vedlikehold og rengjør produktet regelmessig.

• Bruk hansker. Vær oppmerksom på følgende merknader, for å redusere faren:

• Hold kroppen og spesielt hendene varme i kaldt vær.

• Ta regelmessige pauser og hold hendene i bevegelse for å fremme blodsirkulasjonen.

• Sørg for minst mulig vibrasjon av produktet ved hjelp av regelmessig vedlikehold og faste deler på produk- tet. 8 Montering Merknad: Plasser produktet på en flat, rett overflate. Nødvendig verktøy:

• Monteringsnøkkel (17)

8.1 Montering av blåserøret (fig. 3, 4)

3. Plasser håndtaket (2) på det øvre røret (13) og rett ut

håndtaket (2) og føringen.

4. Skru håndtaket (2) fast på det øvre røret (13) ved å

ved å dreie det med urviseren. Bruk linsehodeskruen (15a) til å sikre forbindelsen. Bruk en monteringsnøk- kel (17). 9 Før igangsetting OBS Før idriftsetting må produktet monteres komplett! OBS Montering og innstillinger på produktet skal alltid utføres med avslått motor og fjernet tennpluggkontakt. OBS Produktet leveres uten drivstoff-/oljeblan- ding. Sørg for å fylle drivstoff-/oljeblandingen før idriftsettelse. Bruk kun en blanding av blyfri drivstoff (min. ROZ 95) og spesiell 2-takts motorolje (JASO FD/ISO – L - EGD). ADVARSEL Du må aldri bruke drivstoff som ikke er blandet med 2- taktsolje. Dette kan forårsake permanent motorskade og ugyldiggjøre produsentens garanti for dette produk- tet. Bruk aldri en drivstoffblanding som har vært lagret i mer enn 90 dager. ADVARSEL Helsefare! Innånding av drivstoff-/smøreoljedamp og avgasser kan forårsake alvorlige personskader, bevisstløshet og i ek- streme tilfeller død. – Ikke pust inn drivstoff-/smøreoljedamp og avgass. – Produktet skal kun drives utendørs. ADVARSEL Drivstoff og drivstoffdamp er brannfarlig og kan forårsake alvorlige personskader ved innånding og på huden. Vær forsiktig ved håndtering av drivstoff og sørg for god venti- lasjon. ADVARSEL Drivstoff og drivstoff-oljeblandingen er svært lett anten- nelige! ADVARSEL Fare for personskader! Hvis du retter luftstrømmen mot mennesker, dyr eller gjenstander kan det forårsake personskader og skader. – Rett luftstrømmen bort fra deg. – Du må aldri rette luftstrømmen mot andre personer, dyr eller gjenstander. – Ikke blås bort harde gjenstander som steiner eller greiner. ADVARSEL Fare for personskader Gjenstander som kastes ut og roterende deler kan for- årsake alvorlige personskader. – Sørg for at andre personer overholder tilstrekkelig sikkerhetsavstand. – Hold personer som ikke er involvert i arbeidet unna produktet. – Hold produktet foran deg. – Rett aldri produktet mot deg selv, andre mennesker eller dyr. – Sørg alltid for at ingen gjenstander eller støv blåses mot personer eller dyr, eller at gjenstander blir ska- det. – Du må alltid være oppmerksom på vindretningen og aldri arbeide mot vinden. Merknader:

• Plasser produktet på en flat, rett overflate.

• Gjør deg kjent med produktet ved hjelp av brukervei- ledningen før du tar det i bruk. Det er obligatorisk å kontrollere produktet nøye for even- tuelle skader før hver bruk eller etter at det har falt ned. Hvis skader oppdages, må de repareres umiddelbart av deg eller et autorisert servicesenter. Kontroller produktet før hver igangsetting for:

• Lett bevegelighet av alle bevegelige deler. Nødvendig verktøy:

4. Fyll riktig mengde drivstoff og 2-taktsolje i den vedlag-

FARE Brann- og eksplosjonsfare! Fyll kun på drivstoff når motoren er slått av og avkjølt. Ikke røyk når du fyller produktet. FARE Brann- og eksplosjonsfare! Drivstoff kan antennes og eventuelt eksplodere ved fyl- ling. Dette fører til alvorlige forbrenninger eller død. Hold beholderen for drivstoff og drivstoff-oljeblandingen adskilt, for å unngå feilfylling med vanlig bensin.

• Fyll drivstoff kun utendørs.

• Unngå hud- og øyekontakt.

• Når du fyller drivstoff må du bruke en egnet trakt eller et påfyllingsrør for å forhindre at drivstoff søles på for- brenningsmotoren og huset. Ikke overfyll drivstofftanken!

1. Bland drivstoffet som beskrevet under 9.1.

2. Rengjør området til påfyllingen. Forurensninger i driv-

stofftanken (9) forårsaker driftsfeil. Rist olje-bensin- blandeflasken (16) med drivstoffblandingen en gang til før påfylling i drivstofftanken (9).

3. Åpne tanklokket (8) forsiktig, slik at ev. overtrykk kan

6. Drei tanklokket (8) med urviseren for å lukke det.

9.3 Ta på bærestropp (3) (fig. 6)

1. Sett produktet som en ryggsekk på ryggen.

2. Lukk lukkespennene (3a) og trekk i enden av stroppe-

ne for å stramme bærestroppene (3).

9.4 Løsne bærestropp (3) (fig. 6)

1. Løft glidebryterne til lukkespennene (3a) for å løsne

10 Betjening OBS Før idriftsetting må produktet monteres komplett! ADVARSEL Vær oppmerksom på lovbestemmelsene om støyvern- forordningen. ADVARSEL Fjern deg selv minst 3 m fra tankplassen før du starter motoren. ADVARSEL Fare for personskader! Hvis du retter luftstrømmen mot mennesker, dyr eller gjenstander kan det forårsake personskader og skader. – Rett luftstrømmen bort fra deg. – Du må aldri rette luftstrømmen mot andre personer, dyr eller gjenstander. – Ikke blås bort harde gjenstander som steiner eller greiner. ADVARSEL Fare for personskader Gjenstander som kastes ut og roterende deler kan for- årsake alvorlige personskader. – Sørg for at andre personer overholder tilstrekkelig sikkerhetsavstand. – Hold personer som ikke er involvert i arbeidet unna produktet. – Hold produktet foran deg. – Rett aldri produktet mot deg selv, andre mennesker eller dyr. – Sørg alltid for at ingen gjenstander eller støv blåses mot personer eller dyr, eller at gjenstander blir ska- det. – Du må alltid være oppmerksom på vindretningen og aldri arbeide mot vinden.

• Når motoren startes for første gang kreves det flere forsøk for å starte motoren frem til drivstoffet er blitt transportert fra tanken til motoren.

2. Sett på-/av-bryteren (1) på startposisjonen.

3. Trykk primeren (22) 7 ganger.

4. Trekk i startsnoren (7) 3 til 5 ganger for å starte moto-

6. Bruk gassknappen (11) til å regulere luftstrømmen og

dermed turtallet til motoren. Hvis utetemperaturen er høy, kan det være nødvendig å starte motoren uten choke selv om motoren er kald!

1. Sett på-/av-bryteren (1) på startposisjonen.

2. Trekk i startsnoren (7) for å starte motoren.

3. Bruk gassknappen (11) til å regulere luftstrømmen og

dermed turtallet til motoren. Merknad:

• Hvis motoren ikke starter etter flere forsøk, les kapitte- let 17.

10.2 Stille inn tomgang (fig. 7)

Tomgangen må stilles inn når motoren har en tendens til å stanse eller det ikke merkes noen tydelige hastighets- forskjeller ved bruk av choke-spaken (6). Innstillingen gjø- res etter start av motoren ved hjelp av innstillingsskruen (23). La motoren gå på tomgang noen minutter før innstillingen.

1. Drei innstillingsskruen (23) med urviseren, for å øke

sere tomgangsturtallet. Etter innstillingen skal motoren gå på tomgang uten ure- gelmessigheter eller pauser.

10.3 Slå av motoren (fig. 7, 8)

1. Når det er nødvendig å stoppe produktet umiddelbart,

• Når produktet ikke brukes må du fjerne tennpluggkon- takten fra tennpluggen.

10.4 Kontinuerlig drift (fig. 7,8)

1. Start motoren, som beskrevet under 10.1.

2. Trykk gassknappen (11) helt ned.

3. Lås gassknappen (11), ved å vri låsespaken (11a).

4. Nå kan du slippe gassknappen (11).

5. Løsne låsespaken (11a), for å avslutte kontinuerlig

drift. 11 Arbeidsinstrukser Merknader:

• En viss mengde støy fra dette produktet kan ikke unn- gås. Utfør støyende arbeid til godkjente og angitte ti- der. Om nødvendig, hold deg til hvileperioder og be- grens arbeidets varighet til det absolutt nødvendige.

• For din personlige beskyttelse og beskyttelse av per- soner i nærheten, må egnet hørselsvern brukes. Produktet skal bare benyttes for følgende bruksformål:

• Som blåser for å hope opp tørt løvverk eller blåse bort fra vanskelig tilgjengelige steder. All annen bruk enn den som er beskrevet ovenfor kan for- årsake skader på produktet og utgjøre en fare for bruke- ren.

• Før du slår på produktet, forsikre deg om at det ikke er rettet mot mennesker eller dyr.

• Fukt overflater lett ved støvete forhold.

• Du får best resultat når du bruker blåseren med en av- stand på 5 - 10 cm fra bakken.

• Rett luftstrålen fremover og gå sakte for å blåse opp løv eller hageavfall eller fjerne det fra vanskelig tilgjen- gelige områder.

• Bruk river og koster for å løsne rusk før du blåser.

• Start arbeidet med den høyeste blåsekraften for raskt å samle blader som ligger rundt. Velg en lavere blåse- kraft for å komprimere den tidligere oppsamlede hau- gen med løv.

• Du må alltid være oppmerksom på vindretningen og aldri arbeide mot vinden. 272 | NO www.scheppach.com12 Rengjøring og vedlikehold ADVARSEL La et fagverksted utføre reparasjons- og ved- likeholdsarbeider som ikke er beskrevet i denne brukerveiledningen. Bruk kun origina- le reservedeler. ADVARSEL Vedlikeholds- eller rengjøringsarbeider som utføres feil kan forårsake personskader! ADVARSEL Ved rengjørings-, service- eller vedlikeholdsarbei- der kan produktet starte uventet og dermed føre til personskader og forbrenninger. – Slå av produktet. – Fjern tennpluggkontakten fra tennpluggen. – La produktet avkjøle.

Merknad: Produktet skal rengjøres grundig etter hver bruk.

• Hold beskyttelsesinnretninger, luftspalter og motorhu- set mest mulig fri for støv og smuss. Tørk av produk- tet med en ren klut* eller blås ut av det med trykkluft* med lavt trykk. Vi anbefaler at du rengjør produktet di- rekte etter hver bruk.

• For å redusere brannfaren, rengjør motorens kjølerib- ber regelmessig med trykkluft. Frigjør lyddemperområ- det for støv, løv eller andre fremmedlegemer.

• Ventilasjonsåpninger må alltid være fri.

• Rengjør produktet regelmessig med en fuktig klut* og litt flytende såpe. Ikke bruk rengjørings- eller løsnings- midler. Disse kan angripe plastdelene til produktet. Pass på at det ikke kan komme vann inn i produktet.

• Senk aldri produktet i vann eller andre væsker for å rengjøre det.

Merknad: Produktet må vedlikeholdes nøye. Kontroller, om bevege- lige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller skadet slik at funksjonen til produktet er for- ringet. Skadde deler må repareres før produktet brukes. Regelmessig, grundig vedlikehold er nødvendig for å ga- rantere sikkerhetsnivået og ytelsen til produktet uforandret. Fjern alt verktøy som brukes til vedlikehold før du tar i drift eller lagrer produktet. Alle beskyttelses- og sikkerhetsinnretninger må igjen monteres omgående etter at servicearbeidene og vedlike- holdsarbeidene er fullført. Nødvendig verktøy:

• Monteringsnøkkel (17)

12.2.1 Skifte ut og rengjøre tennpluggen (5a)

(fig. 9) Elektrodeavstand = 0,6 mm (avstand mellom elektrodene som tenningsgnisten genereres mellom). Kontroller tenn- pluggen for smuss første gang etter 10 timers drift og ren- gjør den med en kobbertrådbørste om nødvendig. Deretter skal tennpluggen vedlikeholdes hver 50. driftsti- me.

1. Trekk tennpluggkontakten (5) av fra tennpluggen (5a)

og skru av tennpluggen (5a) med den medfølgende monteringsnøkkelen (17).

2. Rengjør tennpluggen (5a) med en kobbertrådbørste*.

– Hvis elektroden er svært slitt eller har veldig mye avleiringer, må tennpluggen (5a) skiftes ut med en av samme type. – Kraftige avleiringer på tennpluggen (5a) kan være forårsaket av: For høyt oljeinnhold i drivstoffblan- dingen, dårlig oljekvalitet, gammel drivstoffblan- ding eller tett luftfilter (10b).

3. Skru tennpluggen (5a) for hånd helt inn i gjengen.

Unngå å vippe tennpluggen (5a) når du gjør dette.

4. Trekk til tennpluggen (5a) med den medfølgende

OBS Skitne luftfiltre reduserer motorytelsen på grunn av utilstrekkelig lufttilførsel til forgas- seren. Regelmessige kontroller er derfor vel- dig viktige. OBS Rengjør aldri luftfilteret med bensin eller brennbare lø- semidler.

1. Trykke ned låsen (10a) og vipp opp luftfilterdekselet

3. Lukk luftfilterdekselet (10) igjen, slik at ingen frem-

6. Åpne luftfilterdekselet (10) og sett igjen inn luftfilteret

• Slå av produktet før hver transport, selv ved korte strekninger. Sikre produktet mot å velte under trans- port (også i kjøretøy) for å forhindre tap av drivstoff, skader eller personskader. 14 Lagring FARE Brann- og eksplosjonsfare! Oppbevaring av produktet i nærheten av mulige anten- nelseskilder kan føre til brann eller eksplosjon. Dette fø- rer til alvorlige forbrenninger eller død. – Fjern mulige antennelseskilder, som f.eks. ovner, gassdrevne varmtvannsberedere, gasstørkere, osv. Lagre produktet og dets tilbehør på et mørkt, tørt, frostfritt sted og utilgjengelig for barn. Den optimale lagringstemperaturen er mellom 5°C og 30˚C. Oppbevar produktet i originalemballasjen. Dekk til produktet for å beskytte det mot støv eller fuktig- het. Oppbevar brukerveiledningen sammen med produk- tet.

• Rengjør og vedlikehold produktet før lagring.

• For å unngå brannfare, hold motoren, eksosen og om- rådet rundt drivstofftanken fri for gress, løv eller fettsøl (olje).

• Utendørs lagring er ikke hensiktsmessig. Sikre også produktet mot uvedkommende tilgang. Nødvendig verktøy:

• Oppsamlingsbeholder*

1. Hold en oppsamlingsbeholder under slangen til driv-

2. Skru opp og fjern tanklokket (8).

3. Skyv slangen til drivstoffsugepumpen inn i drivstofft-

anken (9) og tapp av drivstoffet fullstendig hjelp av drivstoffsugepumpen.

4. Skru tanklokket (8) fast igjen.

15 Reparasjon og reservedelsbestilling Etter reparasjoner eller vedlikehold, sørg for at alle sikker- hetsrelaterte deler er festet og i perfekt stand. Oppbevar deler som utgjør en fare for skade utenfor rekkevidde for andre personer og barn. OBS I henhold til produktansvarsloven påtar vi oss ikke an- svar for skader som skyldes feilaktige reparasjoner eller manglende bruk av originale reservedeler. Be kundeservicen eller en autorisert fagperson til å ut- føre reparasjoner. Det samme gjelder for tilbehørsdeler. Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden. MERKNAD Viktig informasjon i tilfelle en reparasjon Ved tilbakelevering av produktet for reparasjon må du være oppmerksom på at produktet av sikkerhetsgrun- ner må sendes til servicestasjonen uten olje og driv- stoff.

15.1 Reservedelsbestilling

Ved bestilling av reservedeler må du angi følgende opp- lysninger:

• Data til typeskiltet

15.2 Serviceinformasjon

• Tomme olje- og drivstoffbeholdere skal kasseres på en miljøvennlig måte. 274 | NO www.scheppach.com17 Feilhjelp Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem, hvis produktet ikke arbeider slik det skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted. Feil Mulig årsak Tiltak Produktet starter ikke Luftfilteret er skittent. Rengjør/skift ut luftfilter. Mangel på drivstofftilførsel. Kontroller at det er tilstrekkelig drivstoff i drivstofftanken og fyll på om nødven- dig. Feil i drivstoffledningen. Kontroller drivstoffledningen for knekk eller skader. Tennpluggen er tilsmusset/for våt på grunn av for mye drivstoff. Fjern, rengjør og tørk tennpluggen; trekk deretter flere ganger i startsno- ren; sett inn tennpluggen igjen. Tennpluggkontakt ikke satt på. Kontroller at tennpluggkontakten sitter riktig. Ingen tenningsgnist. Kontroller at tennpluggkontakten sitter riktig. Kontroller tennpluggen for smuss og riktig elektrodeavstand. Kontroller tenningskabelen for skader. Kontakt servicesenteret. Motor defekt. Kontakt servicesenteret. Forgasser defekt. Kontakt servicesenteret. Produktet starter ikke stopper igjen umiddelbart. Feil forgasserinnstilling (tomgangstur- tall). Still inn tomgangsturtallet Kontakt servicesenteret. Motoren går urolig Feil forgasserinnstilling. Still inn tomgangsturtallet Kontakt servicesenteret. Luftfilter tilsmusset Rengjør eller skift ut luftfilteret. Tennpluggen er skitten Rengjør eller skift ut tennpluggen. Røykutvikling Feil drivstoffblanding. Bruk 2-taktsblanding med blandingsfor- hold 40:1. Feil forgasserinnstilling. Kontakt servicesenteret. Produktet går ikke med full effekt Luftfilteret er skittent. Rengjør eller skift ut luftfilteret. Tennpluggen er skitten Rengjør eller skift ut tennpluggen. Feil forgasserinnstilling. Kontakt servicesenteret. NO | 275www.scheppach.com18 EU-samsvarserklæring Oversettelse av den opprinnelige samsvarserklæringen Produsent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vi erklærer med eneansvar at produktet som er beskrevet her er i samsvar med gjeldende direktiver og standarder. Merke: SCHEPPACH Artikkelnavn: Backpack løvblåser – LB5200BP Art.-nr. 5911103903 EU-direktiver: 2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

• Gjenstand for erklæringen beskrevet ovenfor oppfyller forskriftene til direktiv 2011/65/EU fra Europa-Parlamentet og Rådet av 8. juni 2011 om begrensning av bruken av bestemte farlige stoffer i elektronikk og elektronisk utstyr. Anvendte standarder:
