LB5200BP - Fúvó SCHEPPACH - Ingyenes használati útmutató

Termék típusa	Hátizsákos motoros fúvó
Márka / Modell	Scheppach / LB5200BP
Motor típusa	Kétütemű motor, léghűtéses
Hengerűrtartalom	51,7 cm³
Névleges teljesítmény	1,4 kW
Max. fordulatszám	8000 min⁻¹
Alapjárati fordulatszám	3500 ± 300 min⁻¹
Max. légsebesség	295 km/h
Max. légmennyiség	18 m³/min
Üzemanyagtartály	1 liter
Üzemanyag-olaj keverék	40:1 (ólommentes 95 min + 2T olaj JASO FD/ISO-LEGD)
Méretek (H × Sz × M)	1380 × 400 × 450 mm
Fúvócső teljes hossza	1180 mm
Súly	7,84 kg
Hangnyomásszint	95,2 dB (A) (bizonytalanság 3,0 dB)
Garantált hangteljesítményszint	114 dB (A)
Rezgés (első fogantyú)	1,79 m/s²
Rezgés (hátsó fogantyú)	2,3 m/s²
CO₂ kibocsátás	1069 g/kWh
Kopó alkatrészek	Gyújtógyertya, légszűrő
Rendeltetésszerű használat	Levelek és könnyű kerti hulladék fújása
Tisztítás / Karbantartás	Légszűrő tisztítása szappanos vízzel; gyújtógyertya 50 óránként
Biztonság	Védőszemüveg, hallásvédelem, kesztyű, erős cipő
Garancia	Jogi garancia – hibás alkatrészek ingyenes cseréje

Gyakran ismételt kérdések - LB5200BP SCHEPPACH

Milyen üzemanyagot használjak?

Használjon ólommentes benzin (ROZ 95 min) és kétütemű motorolaj (JASO FD/ISO-LEGD szabvány) 40:1 arányú keverékét. Soha ne használjon tiszta benzint.

Hogyan indítsam be a motort hidegen?

Állítsa a szívatókart 'zárt' állásba, kapcsolja a Be/Ki kapcsolót 'I' állásba, nyomja meg 7-szer a 'Primer' szivattyút, majd húzza meg 3-5-ször a kábeles indítót. Indítás után állítsa a szívatót 'nyitott' állásba.

Hogyan indítsam be a motort melegen?

Állítsa a szívatót 'nyitott' állásba, kapcsolja a kapcsolót 'I' állásba, és húzza meg a kábeles indítót. Ha néhány próbálkozás után sem indul a motor, ellenőrizze az üzemanyag-ellátást és a gyújtógyertyát.

Mekkora a tartály űrtartalma?

Az üzemanyagtartály űrtartalma 1 liter.

Hogyan állítsam be az alapjáratot?

A motor beindítása után hagyja alapjáraton járni néhány percig. Forgassa el az alapjárat-beállító csavart (a karburátor közelében) az óramutató járásával megegyező irányba a fordulatszám növeléséhez, az óramutató járásával ellentétes irányba a csökkentéséhez, amíg a motor stabilan nem jár.

Milyen rendszeres karbantartás szükséges?

Tisztítsa meg a légszűrőt 10 üzemóránként (szappanos vízzel). Ellenőrizze és tisztítsa meg a gyújtógyertyát 10 óra után, majd 50 óránként. Ellenőrizze az elektródatávolságot (0,6 mm).

A fúvó nem indul, mit tegyek?

Ellenőrizze az üzemanyagszintet, hogy a keverék megfelelő-e, a légszűrő tiszta-e, a gyújtógyertya száraz és csatlakoztatva van-e. Ha nincs szikra, ellenőrizze a gyújtókábelt és a gyújtógyertyát. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Használhatom a fúvót levelek felszívására?

Nem, ez a modell csak fúvó. Nem rendelkezik szívó funkcióval.

Milyen biztonsági felszerelést viseljek?

Mindig viseljen védőszemüveget, zajvédő fejhallgatót, kesztyűt, erős cipőt és hosszú nadrágot. Tartsa távol a személyeket és állatokat legalább 15 méterre.

Hogyan tároljam a készüléket?

Ürítse ki az üzemanyagtartályt, hagyja a motort lehűlni, tisztítsa meg, és tárolja száraz, fagymentes helyen, gyermekektől elzárva.

HASZNÁLATI ÚTMUTATÓ LB5200BP SCHEPPACH

HU Backpack lombfúvó | Az eredeti üzemeltetési útmutató fordítása 132

1 Bevezetés 132
2 A termék leírása (1–10. ábra) 133
3 Szállított elemek (1 - 2. ábra).... 133
4 Rendeltetésszerű használat.... 133
5 Biztonsági utasítások 134
6 Kicsomagolás.... 137
7 Müszaki adatok 137
8 Összeszerelés.... 138
9 Üzembe helyezés előtt.... 138
10 Kezelés 140
11 Munkavégzési utasítások.... 141
12 Tisztítás és karbantartás.... 141
13 Szállítás.... 142
14 Tárolás 143
15 Javítások és pótalkatrészek rendelése .... 143
16 Ártalmatlanítás és újrahasznosítás ..... 143
17 Hibaelhárítás.... 144
18 EU megfelelöségi nyilatkozat.... 145
19 Robbantott ábra 347

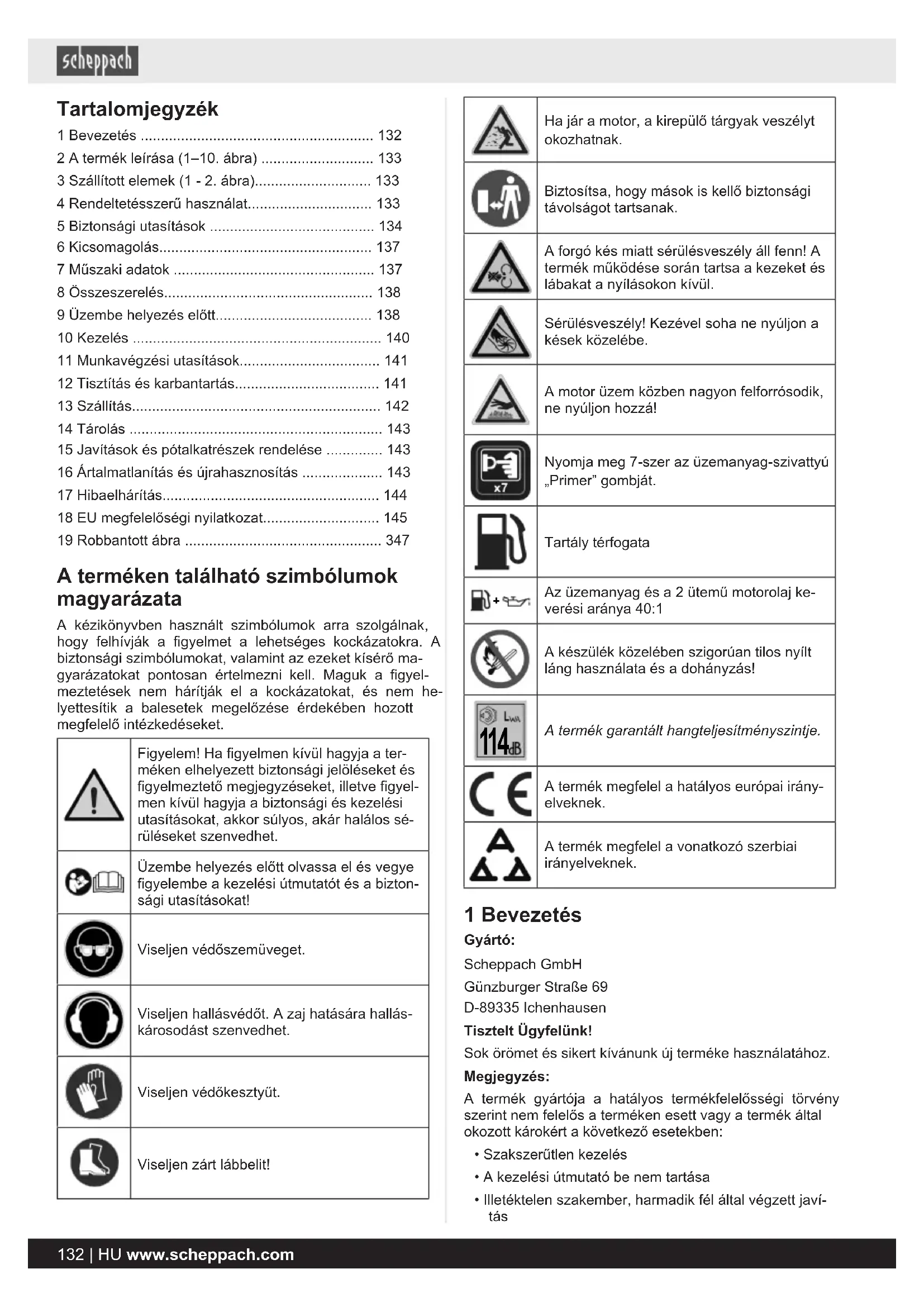

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem hárítják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet.
	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a bizton-sági utasításokat!
	Viseljen védőszemüveget.
	Viseljen hallásvédőt. A zaj hatására hallás-károsodást szenvedhet.
	Viseljen védőkesztyűt.
	Viseljen zárt lábbelit!

	Ha jár a motor, a kirepülő tárgyak veszélyt okozhatnak.
	Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak.
	A forgó kés miatt sérülésveszély áll fenn! A termék működése során tartsa a kezeket és lábakat a nyílásokon kívül.
	Sérülésveszély! Kezével soha ne nyúljon a kések közelébe.
	A motor üzem közben nagyon felforrósodik, ne nyúljon hozzá!
	Nyomja meg 7-szer az üzemanyag-szivattyú „Primer” gombját.
	Tartály térfogata
	Az üzemanyag és a 2 ütemű motorolaj ke-verési aránya 40:1
	A készülék közelében szigorúan tilos nyílt láng használata és a dohányzás!
	A termék garantált hangteljesítményszintje.
	A termék megfelel a hatályos európai irány-elveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

1 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerütlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás

- Nem eredeti pótalkatrészek beépítése és cseréje

• Nem rendeltetésszerű használat

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerüen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Örizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2 A termék leírása (1–10. ábra)

1. Be-/kikapcsoló gomb

2. Markolat

2a. Rögzítőcsavar

1. Hordozó heveder

3a. Rögzítő csatok

1. Motoregység

2. Gyertyapipa

5a. Gyújtógyertya

1. Szívatókar

2. Berántó szerkezet

3. Tanksapka

4. Üzemanyagtartály

5. Légszűrő fedele

10a. Reteszelés

10b. Légszűrő

1. Gázkar

11a. Rögzítőkar

1. Hajlékony cső

12a. Vezetőkengyel

12b. Tömlöbilincsek (nagy)

12c. Tömlöbilincsek (kicsi)

1. Felső cső

2. Alsó cső

14a. Lencsefejü csavar

1. Fúvóka

15a. Lencsefejü csavar

1. Olaj-benzin keveröflakon

2. Szerelőkulcs

3. Villáskulcs 8/10 mm-es kulcsnyílás

4. Imbuszkulcs, 4 mm

5. Imbuszkulcs, 5 mm

6. Kábelcsatlakozó

7. Primer

8. Állítócsavar (üresjárat)

3 Szállított elemek (1 - 2. ábra)

Tétel Darab- szám Megnevezés

1. 1 db Motoregység

2. 1 db Hajlékony cső

12b. 1 db Tömlöbilincsek (nagy)

12c. 1 db Tömlöbilincsek (kicsi)

1. 1 db Felső cső

2. 2 db Alsó cső

14a. 2 db Lencsefejü csavar

1. 1 db Fúvóka

15a. 1 db Lencsefejü csavar

1. 1 db Olaj-benzin keverőflakon

2. 1 db Szerelőkulcs

3. 1 db Villáskulcs 8/10 mm-es kulcsnyílás

4. 1 db Imbuszkulcs, 4 mm

5. 1 db Imbuszkulcs, 5 mm

6. 3 db Kábelcsatlakozó

1 db Backpack lombfúvó

1 db Üzemeltetési útmutató

4 Rendeltetésszerű használat

Az elektromos lombfúvót kizárólag a következő célokra használja:

- Lomb vagy általános kerti hulladékok, mint pl. lemetszett gallyak összehordására, illetve ezeknek a nehezen hozzáférhető helyekröl való eltávolításához.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ha a terméken módosítást végez, az ebből eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karban-tartási előírásait, valamint a műszaki adatokban meghatá-rozott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

! VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.

5 Biztonsági utasítások

Általános biztonsági utasítások

FIGYELMEZTETÉS

Kérjük, hogy a saját biztonsága érdekében a termék üzembe helyezése előtt figyelmesen olvassa el ezt a kézikönyvet és az általános biztonsági utasításokat. Ha a terméket továbbadja harmadik félnek, mindig mellékelje a használati utasítást is.

FIGYELMEZTETÉS

Csak a jelen útmutatóban javasolt üzemanyagokat használja.

FIGYELMEZTETÉS

Soha ne használjon olyan üzemanyagot, amely nincs 2 ütemű olajjal keverve. Ez maradandó motorkárosodást okozhat, és érvényteleníti a termékre vonatkozó gyártói jótállást. Soha ne használjon 90 napnál hosszabb ideig tárolt üzemanyag-keveréket.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából!

5.1 Bevezetés

• A termék használata előtt olvassa el a teljes kezelési útmutatót.
• Ismerkedjen meg a vezérlő és szabályozó berendezésekkel és a termék szakszerű használatával.
• Tanulja meg, hogyan kell leállítani a terméket vész esetén.
• A terméket csak rendeltetésszerűen használja, az alábbi célokra:

– Kisebb méretű, csekélyebb súlyú különféle levelek és fümaradék mozgatására és felhalmozására fúvással.
– Kisebb méretű, csekélyebb súlyú levelek, fűmara- dék és különböző hulladékok vákuummal végzett felszívására, kivéve mindenfajta folyadékot.
– A terméket nem szabad éghető vagy robbanásveszélyes termékek, forró parázs, hamu, égő csikkek és ágak, éles tárgyak, fémtárgyak, kövek és egyéb olyan tárgyak összegyűjtésére használni, melyek veszélyt jelenthetnek a kezelőre nézve. Ez személyi sérülést okozhat, és kárt tehet a termékben.

• Gyermekek nem végezhetnek munkát a termékkel.

- A terméket nem használhatják csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és tudással nem rendelkező személyek (vagy gyermekek).

- Soha ne működtesse a terméket, ha emberek, különösen gyerekek, illetve állatok vannak a közelben.

• Soha ne engedje, hogy olyan személyek használják a terméket, akik nem ismerik ezeket az útmutatásokat. Helyi előírások kitérhetnek a kezelő alsó korhatárára is.
• Ne használja a terméket, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Ha fáradt, ne használja a terméket.
• Ha a terméket továbbadja harmadik személynek, azzal együtt az összes dokumentációt is adja át.
• Vegye figyelembe, hogy a felhasználó felelős a balesetekért, illetve a más személyeket vagy azok tulajdonát fenyegető veszélyekért.
• Használat előtt mindig végezzen szemrevételezéses ellenőrzést, hogy meggyőződjön róla, az aprítómű csapja és az egyéb rögzítőelemek rögzítve vannak-e, hogy a ház sértetlen-e, valamint hogy a védőszerkezetek és -pajzsok a helyükön vannak-e. Az egyensúly fenntartása érdekében a kopott vagy sérült alkatrészeket készletenként cserélje. Cserélje ki a sérült vagy olvashatatlan címkéket.

5.2 Általános megjegyzések

- Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

• Ha hosszú a haja, viseljen hajhálót.

- A termékkel történő munkavégzés során mindig viseljen védőkesztyűt, védőszemüveget, hallásvédőt, szilárd cipőt és hosszú nadrágot.

- Ha leteszi a terméket, illetve mielőtt bármilyen munkát végezne a terméken, mindig kapcsolja ki a motort.

- Ellenőrizze a burkolatok és biztonsági berendezések épségét és helyes elhelyezkedését. Adott esetben cserélje ki őket.

- Soha ne üzemeltesse a terméket hibás védőburkolattal, illetve biztonsági eszközök nélkül.

FIGYELMEZTETÉS

Az üzemanyag rendkívül gyúlékony:

• Az üzemanyagot csak kifejezetten erre a célra előirányzott tartályokban tárolja.
• Tankolás előtt állítsa le a belső égésű motort, és hagyja lehűlni.
• Csak a szabadban tankoljon, és a tankolás közben ne dohányozzon.
• Lassan és óvatosan nyissa ki a tanksapka zárját. Várja meg, hogy kiegyenlítődjön a nyomás, és csak ezután vegye le teljesen a tanksapkát.
• A tankoláshoz használjon megfelelő tölcsért vagy betöltő csövet, hogy ne folyhasson üzemanyag a belső égésű motorra és a burkolatra.

Ne töltse túl az üzemanyagtartályt!

- Az üzemanyagot a motor indítása előtt töltse be. Amíg jár a motor, vagy közvetlenül a termék leállítása után a tanksapkát nem szabad kinyitni, és nem szabad üzemanyagot betölteni.

- Ha kifolyt az üzemanyag, ne próbálja meg elindítani a motort. Ehelyett távolítsa el a terméket a benzinnel szennyezett területről. Minden gyújtási kísérletet mellőzzön, amíg el nem párolgott az üzemanyag göze.

- Mindig törölje fel a kifolyt üzemanyagot.

- A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.

- Ha üzemanyag került a ruhájára, cserélje le a ruhada-rabot.

- A tanksapkát minden tankolási folyamat után szabályosan csavarja a helyére és húzza meg. A terméket nem szabad üzembe helyezni, amíg az eredeti tanksapka nincs rendesen a helyére csavarva.

- Cserélje ki a meghibásodott hangtompítókat.

- A termék használata előtt mindig végezzen szemrevételezéses ellenőrzést. Különösen a következőket ellenőrizze:

– A gázkarnak szabadon mozgathatónak kell lennie, és magától gyorsan vissza kell ugrania semleges helyzetbe.

– A be-/kikapcsoló gombnak könnyen kezelhetőnek kell lennie.

– Az összes elektromos kábel, például a gyertyakábel és a gyertyapipa kifogástalan állapotban kell legyen, hogy elkerülhető legyen a szikraképződés. A gyertyapipának szilárdan kell ülnie a gyújtógyertyán.

– A fogantyúkat tartsa szárazon és tisztán, olajtól és zsírtól mentesen. A fogantyúk és védőszerkezetek nem lehetnek sérültek.

– A ventilátor nem lehet sérült.

– A gyűjtőzsák nem lehet sérült.

- A munka megkezdése előtt mindig távolítsa el a talajon fekvő összes tárgyat, melyek a termék üzemeltetése során

– kirepülhetnének (lombfúvóként használva)

- eltömhetnék a vákuumcsövet (vákuumos gyűjtő-ként használva)

- veszély forrását képezhetnék (kövek, ágak, vasdrót, csont, stb.)

5.3 Üzemeltetés

- Tartsa távol a kezét és a lábát a forgó alkatrészektől.

- Ne üzemeltesse a belső égésű motort olyan zárt helyiségekben, ahol veszélyes szén-monoxid gyűlhet ösz-sze.

- A termékre ne szereljen fel olyan terméket vagy tartozékot, melyet a gyártó nem javasolt vagy engedélyezett.

- Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.

- Ne használjon olyan terméket, amelynek hibás a kapcsolója. Az a termék, amelyet nem lehet be- vagy ki-kapcsolni, veszélyesnek számít, és meg kell javítani.

- Soha ne használja a terméket, ha:

– nincs felszerelve rá az összes tartozék, amely az adott célú használathoz elő van írva (lombszívóként vagy lombfúvóként használva)

– más személyek, különösen gyerekek, vagy háziállatok tartózkodnak a közelben.

– zárt térben, robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók.

- Mindig ügyeljen arra, hogy szilárdan és biztosan álljon a lábán, hogy váratlan helyzetekben is uralni tudja a terméket, és fenn tudja tartani a munkavégzéshez szükséges testhelyzetet.

- Lehetőleg kerülje a munkavégzést nedves, csúszós talajon. Kerülje a munkavégzést egyenetlen vagy meredek talajon, ahol nem szavatolható a kezelő biztonságos munkavégzési helyzete.

– Lassan haladjon, ne rohanjon. Ügyeljen a terepviszonyokra és az esetleges akadályokra.

- A termék beindítása előtt győződjön meg arról, hogy teljesen össze van szerelve.

– A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.

- Az embereknek legalább 15 méteres biztonsági távolságot kell tartaniuk a munkaterülettől.

- A hangtompítót, és ezzel a kipufogógázt ne irányítsa éghető anyagokra.

- A motoron ne végezzen semmilyen módosítást.

- Ne terhelje túl a terméket. A munkájához mindig az arra megfelelő szerszámot használja. A megfelelő szerszámmal jobban és biztonságosabban lehet dolgozni a megadott teljesítménytartományban.

- Győződjön meg arról, hogy a termék nem kerül érintkezésbe idegen tárgyakkal, vagy esetleg a légáram által felkavart részecskékkel és porral.

- A légáramot soha ne irányítsa emberekre vagy állatokra.

- Soha ne dugjon semmilyen tárgyat a termék nyílásai-ba, és kerülje a nagyobb tárgyak beszívását, melyek kárt tehetnének a ventilátorban.

- Használat közben tartsa távol a kezét a szívonyílás rácsától és a levegő kimeneti nyílásától, és semmiképpen ne akassza meg a ventilátort.

- Állítsa le a motort:

– Ha átszereli a terméket lombszívó üzemről lomb-fúvóra.

– Ha felügyelet nélkül hagyja a terméket.

– Tankolás előtt.

– ha másik munkaterületre tér át.

- Állítsa le a motort, és húzza le a gyertyapipát:

– tisztítási és karbantartási munkálatok előtt.

– ha idegen tárgyat szippantott fel. Mielőtt ismét használatba venné a terméket, vizsgálja meg, hogy nem sérült-e meg.

– Ha a termék rendellenes módon rezegni kezd.

– Ha nem használja a terméket.

- A terméket ne fektesse forró motorral az avarba, száraz fübe vagy egyéb éghető anyagokra. Tüzveszély!

- Ne dolgozzon a termékkel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. A termék szikrát vet, amely megygyújthatja a port vagy a gözöket.

• Figyelmeztetés! Ne dolgozzon nyitott ablak közelében. Ügyeljen a gyermekekre és a háziállatokra, és biztonságosan fúvassa el az idegen tárgyakat.
• A termék használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát a termék felett.
• Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja a szerszámot.
• Legyen figyelmes, ügyeljen arra, amit csinál, és a szerszám használata során józan ésszel cselekedjen. Ne használja a szerszámot, ha fáradt, illetve ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. A szerszám használata során egy pillanatnyi figyelmet-lenség is súlyos sérüléseket okozhat.
• Kerülje el az akaratlan üzembe helyezést. Ha a szerszám viselése során az ujja a kapcsolón van, az bal-esetveszélyes lehet.
• Mielött bekapcsolná a szerszámot, távolítsa el a beál-lításhoz használt szerszámokat vagy csavarkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
• A terméket csak ésszerű időszakokban működtesse - ne kora reggel vagy késő este, amikor azzal másokat zavarhat.
• A lombszívás megkezdése előtt gereblyével és seprüvel távolítsa el az idegen testeket.
• Poros környezetben juttasson egy kevés nedvességet a felületre, vagy ha van, használja a vizesítő adaptert.
• Ajánlott a teljes fúvókatoldat használata, hogy a légáram a talaj közelében fejtse ki a hatását.

5.4 Karbantartás és tárolás

• Gondosan ápolja a szerszámait. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a szerszám működésére. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Számos balesetet a rosszul karbantartott szerszámok okoznak.
• Ne végezzen olyan munkálatokat a terméken, amelyeket ez a kézikönyv nem ismertet.
• A terméket soha ne tárolja benzinnel az tartályban olyan épületben, ahol az üzemanyag göze nyílt lánggal vagy szikrával kerülhet érintkezésbe.
• Karbantartási és tisztítási munkálatok, valamint tárolás előtt hagyja lehülni a motort.
• A motort, a hangtompítót és az üzemanyagtartályt mindig tartsa tisztán a portól, az ágaktól és a levelektől. Tüzveszély!
• A tartályt csak a szabadban vagy jól szellőző helyiségben ürítse ki.
• A karbantartási munkálatok során viseljen kesztyüt.

• Biztonsági okokból soha ne használja a terméket kopott vagy sérült alkatrészekkel. A termék sérült alkatrészeit ki kell cserélni vagy meg kell javítani. Csak eredeti pótalkatrészeket használjon. A hibás alkatrészek sérülést okozhatnak, vagy kárt tehetnek a termékben.

• Mielőtt üzembe helyezi vagy tárolja a terméket, távolítsa el az összes, karbantartáshoz használatos szerszámot.

• A terméket gyermekektől elzárva kell tárolni.

5.5 Szállítás

- Ha a terméket hordoznia kell, akkor végezze el a következőket:

– állítsa le a motort, és húzza le a gyertyapipát.
- a terméket a fogantyúknál fogva hordozza. A terméket ne emelje a csöveinél fogva.

- Ha járművön szállítja a készüléket, távolítsa el a csöveket, és úgy rakodja fel a terméket, hogy ne jelentsen veszélyt az emberekre. Hogy megakadályozza az üzemanyag kifolyását, a károkat és a sérüléseket, biztosítja a terméket felborulás ellen járműben való szállítás során.

5.6 Környezetvédelem

• Ügyeljen arra, hogy az üzemanyag ne kerüljön a talajba.
• A csomagoló- és hulladékanyagokat ártalmatlanítsa a helyben érvényes előírások szerint.
• A maradék üzemanyagot, olajat és tisztításhoz használt folyadékot környezetbarát módon kell ártalmatlanítani!
• A terméket szakszerűen, az adott országban érvényes rendelkezések szerint ártalmatlanítsa.

5.7 Az üzemanyagok biztonságos kezelése

FIGYELMEZTETÉS

Az üzemanyag és az üzemanyag göze tűzveszélyes, ha pedig belélegzi, vagy a börére kerül, súlyos sérüléseket okozhat. Az üzemanyagok kezelése során ezért fokozott óvatossággal kell eljárni, és mindig gondoskodni kell a megfelelő szellőzésről.

• Tankolás előtt állítsa le a belső égésű motort, és hagyja lehűlni.
• Csak a szabadban tankoljon, és a tankolás közben ne dohányozzon. Kerülje a nyílt lángot (robbanásveszély!).
• Tankolás közben viseljen kesztyűt.
• Ügyeljen rá, hogy ne folyjon ki az üzemanyag vagy az olaj.
• Ha kifolyt az üzemanyag, ne próbálja meg elindítani a motort. Ehelyett távolítsa el a terméket a benzinnel szennyezett területről. Minden gyújtási kísérletet mellőzzön, amíg el nem párolgott az üzemanyag göze. Ha az üzemanyag vagy az olaj a ruhájára ömlött, azonnal cserélje le.
• Ügyeljen arra, hogy az üzemanyag ne kerüljön a talajba.
• A tanksapkát minden tankolási folyamat után szabályosan csavarja a helyére és húzza meg. A terméket nem szabad üzembe helyezni, amíg az eredeti tanksapka nincs rendesen a helyére csavarva.

- Biztonsági okokból rendszeresen ellenőrizze, hogy az üzemanyag-vezetékek, az üzemanyagtartály, a tank-sapka zárja és a csatlakozások nem sérültek-e, illetve nem öregedtek-e el (ridegedés), valamint szorosan illeszkednek és tömörek-e, és amennyiben szükséges, cserélje le kell őket.

- Az üzemanyagot csak erre szolgáló és bevizsgált tartályban (kannában) tárolja.

- Tartsa távol a gyermekeket az üzemanyagtól.

- Az üzemanyagot ne szállítsa és ne tárolja éghető vagy gyúlékony anyagok, valamint szikra és nyílt láng közelében.

- A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.

- A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

- Tankolás előtt állítsa le a belső égésű motort, és hagyja lehülni.

5.8 Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

- Úgy használja a terméket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosítható, hogy a termék mindig optimális teljesítménnyel működjön.

- Kerülje a termék véletlen üzembe helyezését.

- Amikor üzemel a termék, tartsa távol a kezét a munkaterülettöl.

- Tartsa be a kezelési útmutatóban előírt karbantartási és biztonsági utasításokat.

- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.

FIGYELMEZTETÉS

Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel.

A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek).

Amennyiben szokatlan negativ hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.

6 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

7 Müszaki adatok

Motor típusa 2-ütemű motor,	léghütéses
Üresjárati fordulatszám 3500 ± 300 perc	^-1
Motor max. fordulatszáma 8000 min	^-1
Motor névleges teljesítménye 1,4 kW
Lökettérfogat 51,7 cm	^3
Méretek, H x Sz x Ma 1380 x 400 x 450 mm
Teljes hosszúságú fúvócső 1180 mm
Max. levegősebesség	295 km/h
Max. levegőtérfogat	18 m ^3 /perc
Üzemanyagtartály térfogata	1 liter
CO ^2 -Kibocsátás	1069 g/kWh
Tömeg	7,84 kg

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

Zaj jellemző értékei

L_pA hangnyomásszint	95,2 dB
K_pA mérési bizonytalanság	3,0 dB
L_wA hangteljesítményszint	110,9 dB
L_wA garantált hangteljesítményszint	114 dB

K_wA mérési bizonytalanság 3,0 dB

Szükség esetén tartson pihenőket, és korlátozza a munkavégzés időtartamát a feltétlenül szükségesre.

Rezgésjellemzők (kéz-kar rezgés)

a_hv rezgés
Elülső markolat 1,79 m/s2
Hátsó markolat 2,3 m/s2
K_h mérési bizonytalanság 1,5 m/s2

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő termékeket használjon.
• Rendszeresen végezze el a termék karbantartását és tisztítását.
• Munkamódszerét igazítsa a termékhez.
• Ne terhelje túl a terméket.
• Szükség szerint vizsgáltassa át a terméket.
• Kapcsolja ki a terméket, ha nem használja.
• Viseljen kesztyüt.

A veszélyek csökkentése érdekében tartsa be az alábbi utasításokat:

• Hideg időjárás esetén tartsa melegen a testét és föleg a kezeit.
• Rendszeresen tartson szünetet és közben mozgassa a kezeit, hogy elősegítse a vérkeringést.
• Gondoskodjon a termék lehető legkisebb mértékű rezgéséről rendszeres karbantartással és a termék alkatrészeinek rögzítésével.

8 Összeszerelés

Megjegyzés:

Állítsa a terméket sík és vízszintes felületre.

Szükséges szerszám:

• Szerelőkulcs (17)

8.1 A fúvócső összeszerelése (3., 4. ábra)

1. Helyezze fel a bilincseket (12b/12c) a hajlékony csőre (12).
2. Tolja a hajlékony csövet (12) a motor egységén lévő csatlakozóra (4), majd húzza meg szorosan a bilincset (12b). Ehhez használjon egy szerelőkulcsot (17).
3. Állítsa a fogantyút (2) a felső csőhöz (13), és igazítsa a fogantyút (2) és a vezetőt egy vonalba.
4. Csavarozza a fogantyút (2) a felső csőhöz (13) úgy, hogy a rögzítőcsavart (2a) óramutató járásával megegyező irányban kézzel szorosra húzza.
5. Húzza a felső csövet (13) a fogantyúval (2) a hajlékony csőbe (12), és rögzítse a bilincs (12c) segítségével. Ehhez használjon egy szerelőkulcsot (17).

6. Rögzítse a kábelt a mellékelt vezetőkengyellel (12a) a rugalmas csőre (12).

7. Húzza az alsó csövet (14) a felső csőre (13), és rögzítse az óramutató járásával megegyező irányú elforgatással. A kapcsolatot ezután biztosítsa a lencsefejű csavarral (14a). Ehhez használjon egy szerelőkulcsot (17).

8. Rakja a második alsó csövet (14) a már felszerelt alsó csőre (14), és rögzítse szintén az óramutató járásával megegyező irányú elforgatással. A kapcsolatot ezután biztosítsa a lencsefejű csavarral (14a). Ehhez használjon egy szerelőkulcsot (17).
9. Húzza a fúvókát (15) az alsó csőre (14), és rögzítse az óramutató járásával megegyező irányú elforgatással. A kapcsolatot ezután biztosítsa a lencsefejű csavarral (15a). Ehhez használjon egy szerelőkulcsot (17).

9 Üzembe helyezés előtt

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül szereleje össze teljesen!

FIGYELEM

A termék beszerelését és beállításait mindig leállított motorral végezze, és húzza ki a gyújtógyertya csatlakozóját.

FIGYELEM

A termékben kiszállításkor nincs üzemanyag-/olajkeverék. Üzembe helyezés előtt ezért feltétlenül töltse fel üzemanyag-/olajkeverékkel.

Csak ólommentes normal üzemanyag (min. ROZ 95-ös) és speciális, kétütemű motorolaj (JASO FD/ISO - L - EGD) keverékét használja.

! FIGYELMEZTETÉS

Soha ne használjon olyan üzemanyagot, amely nincs 2 ütemű olajjal keverve. Ez maradandó motorkárosodást okozhat, és érvényteleníti a termékre vonatkozó gyártói jótállást. Soha ne használjon 90 napnál hosszabb ideig tárolt üzemanyag-keveréket.

! FIGYELMEZTETÉS

Egészségkárosodás veszélye!

Az üzemanyag-/kenőolaj-gőz és a kipufogógáz belélegzése súlyos egészségkárosodást okozhat, eszméletvesztéssel járhat, és szélsőséges esetben halált is okozhat.

• Ne lélegezze be az üzemanyag-/kenöolaj-gözt és a kipufogógázt.
• A terméket csak a szabadban üzemeltesse.

FIGYELMEZTETÉS

Az üzemanyag és az üzemanyag göze tüzveszélyes, ha pedig belélegzi, vagy a börére kerül, súlyos sérüléseket okozhat. Az üzemanyagok kezelése során ezért fokozott óvatossággal kell eljárni, és mindig gondoskodni kell a megfelelő szellőzésről.

FIGYELMEZTETÉS

Az üzemanyag és az üzemanyag-keverék nagyon gyúl- ékony!

FIGYELMEZTETÉS

Sérülésveszély!

Ha a légáramot emberek, állatok vagy tárgyak felé irányítja, az sérülést és kárt okozhat.

– Irányítsa a légáramot Öntöl távolabb.
– Soha ne irányítsa a légáramot más emberekre, állatokra vagy tárgyakra.
– Ne fújjon el kemény tárgyakat, például köveket vagy ágakat.

FIGYELMEZTETÉS

Sérülésveszély

Az elrepülő tárgyak és a forgó alkatrészek súlyos sérüléseket okozhatnak.

– Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak.
– A nem résztvevő személyeket tartsa távol a terméktől.
– Tartsa maga elött a terméket.
- Soha ne irányítsa a terméket saját magára, más emberekre vagy állatokra.
– Mindig ügyeljen arra, hogy ne fújja a tárgyakat vagy a port más személyek vagy állatok irányába, illetve nem tegyen kárt semmilyen tárgyban.
– Mindig vegye figyelembe a szél irányát, és soha ne dolgozzon szél ellen.

Megjegyzések:

• Állítsa a terméket sík és vízszintes felületre.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.

Előírás, hogy a terméket minden egyes használat előtt, il- letve ha leesett, alaposan meg kell vizsgálni, nem sérült-e meg. Az észlelt sérüléseket Önnek vagy egy illetékes szervizszolgáltatónak haladéktalanul el kell háritania.

Minden üzembe helyezés előtt vizsgálja meg a terméket az alábbi szempontok szerint:

• az üzemanyagrendszer tömítettsége
• Az összes csavarozás stabil elhelyezkedését.
• Minden mozgó alkatrész könnyű mozgását.

Szükséges szerszám:

• Kendő/Rongy*
  * = nem feltétlenül tartoznak a szállított elemek közé!

9.1 Üzemanyag bekeverése (5. ábra)

FIGYELMEZTETÉS

Kerülje el, hogy az üzemanyag közvetlenül a börével érintkezzen, illetve ne lélegezze be az üzemanyag gö- zét.

1. A motort üzemanyagból és motorolajból álló üzemanyagkeverékkel kell üzemeltetni.
2. Csak ólommentes normal üzemanyag (min. ROZ 95-ös) és speciális, kétütemű motorolaj (JASO FD/ISO - L - EGD) keverékét használja.
3. Az üzemanyagkeveréket az üzemanyag keverési táblázata alapján keverje be.
4. Tegye a megfelelő mennyiségű üzemanyagot és 2-ütemű olajat a mellékelt olaj-benzin keverőflakonba (16).
5. Ezután alaposan rázza fel az olaj-benzin keverőfla- kont (16).

9.1.1 Üzemanyag-keverék

Megjegyzés:

Az üzemanyag-keveréket ne a tartályban keverje.

Adja hozzá az üzemanyag keverési táblázata szerint szükséges mennyiségű 2-ütemű olajat.

Üzemanyag 2-ütemü motorolaj (1:40)
0,5 liter 12,5 ml

9.2 Üzemanyag betöltése (5. ábra)

VESZÉLY

Tüz- és robbanásveszély!

Csak akkor töltsön be üzemanyagot, ha a motor ki van kapcsolva és lehült. A termék tankolása során ne dohányozzon.

VESZÉLY

Tüz- és robbanásveszély!

Az üzemanyag betöltéskor begyulladhat, vagy adott esetben fel is robbanhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

Az üzemanyag és az üzemanyag-olaj keverék tartályát külön tárolja, mert ezzel elkerülhető, hogy véletlenül normal benzint tankoljon.

• Mindig friss üzemanyag-/olaj keveréket használjon.
• Tartsa távol a hőt, a lángot és a szikrát.
• Üzemanyagot csak a szabadban töltse fel.
• Viseljen védőkesztyűt.
• Kerülje, hogy a börére vagy a szemébe kerüljön.
• A terméket az üzemanyag feltöltési helyétől legalább 3 m távolságban indítsa el.
• Ügyeljen a tömítetlenségekre. Ha kifolyt az üzemanyag, ne indítsa be a motort.

• A tankoláshoz használjon megfelelő tölcsért vagy betöltő csövet, hogy ne folyhasson üzemanyag a belső égésű motorra és a burkolatra.
  Ne töltse túl az üzemanyagtartályt!

• Keverje össze az üzemanyagot a 9.1 szakaszban leírtak szerint.

• Tisztítsa meg a betöltési terület környékét. Ha szenynyeződés kerül az üzemanyagtartályba (9), az üzemzavart okoz. Az üzemanyag-keverék üzemanyagtartályba (9) töltése előtt még egyszer rázza fel az olajbenzin keverőflakont (16).
• Óvatosan nyissa ki a tanksapkát (8), hogy az esetleges túlnyomás fokozatosan szünjön meg.
• Töltse be az üzemanyagkeveréket az üzemanyagtartályba. Tankolás közben ne öntse ki az üzemanyagot, és ne töltse színültig az üzemanyagtartályt.
• Mindig törölje fel a kifolyt üzemanyagot.
• Záráshoz forgassa a fürészláncolaj tartályának fedelét (8) az óramutató járásával megegyező irányba.

9.3 Vegye fel a hordozó hevedert (3) (6. ábra)

1. Helyezze a terméket mint egy hátizsákot a hátára.
2. Zárja be a rögzítő csatokat (3a), és húzza meg a hevederek végeit, hogy megfeszítse a hordozó hevedert (3).

9.4 Hordozó heveder (3) kioldása (6. ábra)

1. Emelje fel a csatok (3a) rögzítő csúszkáit a hordozóhevederek (3) meglazításához.
2. Ehhez nyissa ki a rögzítő csatokat szárnyas anyát (3a).

10 Kezelés

FIGYELEM

Mielőtt üzembe helyezné a terméket, feltétlenül szerelejé össze teljesen!

FIGYELMEZTETÉS

Kérjük, vegye figyelembe a zajvédelmi törvény rendelkezéseit.

FIGYELMEZTETÉS

A motor beindítása előtt legalább 3 m távolságra távolodjon el a töltőhelytől.

FIGYELMEZTETÉS

Sérülésveszély!

Ha a légáramot emberek, állatok vagy tárgyak felé irányítja, az sérülést és kárt okozhat.

– Irányítsa a légáramot Öntöl távolabb.
– Soha ne irányítsa a légáramot más emberekre, állatokra vagy tárgyakra.
– Ne fújjon el kemény tárgyakat, például köveket vagy ágakat.

FIGYELMEZTETÉS

Sérülésveszély

Az elrepülő tárgyak és a forgó alkatrészek súlyos sérüléseket okozhatnak.

– Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak.
– A nem résztvevő személyeket tartsa távol a terméktöl.
– Tartsa maga elött a terméket.
- Soha ne irányítsa a terméket saját magára, más emberekre vagy állatokra.
– Mindig ügyeljen arra, hogy ne fújja a tárgyakat vagy a port más személyek vagy állatok irányába, illetve nem tegyen kárt semmilyen tárgyban.
– Mindig vegye figyelembe a szél irányát, és soha ne dolgozzon szél ellen.

10.1 A motor beindítása (7. ábra)

VESZÉLY

Mérgezésveszély!

A terméket csak a szabadban használja. Soha ne használja zárt vagy rosszul szellőző helyiségekben.

FIGYELEM

– A berántót mindig egyenesen húzza ki.
– Tartsa erősen a berántó fogantyúját, amikor a berántó újra behúzódik.
– Ne hagyja visszacsapódni az indító berántózsinórt. Ez károsodásokhoz vezethet.
– Ne húzza ki a berántó indítózsinórját annak teljes hosszában. Ezzel elkerülhető, hogy elszakadjon az indítózsinór.
– Hideg időben szükség lehet az indítás folyamat többszöri megismétlésére.

Megjegyzések:

• A motor indítása előtt állítsa a terméket sík talajra.
• A „Primer“ üzemanyag-szivattyút csak akkor használja, ha hideg a motor!
• Amikor a motort az első alkalommal indítják be, akkor a beindításhoz többszöri próbálkozás szükséges, hogy az üzemanyag a tartályból a motorba érjen.

10.1.1 Indítás hideg motorral (7, 8. ábra)

„Hideg” állapotban:

1. Állítsa a szivatókart (6) „Helyzetbe.
2. Nyomja meg a be-/kikapcsoló kapcsolót (1) a bekapcsolási pozícióba.
3. Nyomja meg a primert (22) 7-szer.
4. Húzza meg a berántókart (7) 3-5 alkalommal a motor beindításához.
5. Ha a motor jár, várjon egy kicsit, majd állítsa vissza a szivatókart (6) a „helyzetbe.
6. A fojtószelep-szabályozóval (11) szabályozhatja a motor fordulatszámát és ezáltal a légáramlást.

Magas külső hőmérsékletek esetén előfordulhat, hogy hideg motor esetén is szívató nélküli indítást kell végezni!

10.1.2 Indítás meleg motorral (7, 8. ábra)

A termék 15-20 percnél rövidebb ideig állt.

„Meleg” állapotban:

1. Állítsa a szivatókart (6) „ helyzetbe.

zárva.

1. Nyomja meg a be-/kikapcsoló kapcsolót (1) a bekapcsolási pozícióba.

2. Húzza meg a berántókart (7) a motor beindításához.

3. A fojtószelep-szabályozóval (11) szabályozhatja a motor fordulatszámát és ezáltal a légáramlást.

Megjegyzés:

- Ha a motor többszöri próbálkozás után sem indul be, akkor olvassa el a 17 fejezetet.

10.2 Üresjárat beállítása (7. ábra)

Az üresjáratot be kell állítani, ha a motor leállásra hajlamos vagy ha a fojtókar (6) használata során nincs jelen-tős sebességkülönbség. A beállítást a motor indítása után végezze el az üresjáratí állítócsavarnál (23).

Hagyja a motort néhány percig üresjáratban működni a beállítás előtt.

1. Az üresjárati fordulatszám növeléséhez fordítsa az állítócsavart (23) az óramutató járásával megegyező irányba.

2. Az üresjárati fordulatszám csökkentéséhez fordítsa az állítócsavart (23) az óramutató járásával ellenkező irányba.

A beállítás után a motornak szabályosan és megszakítás nélkül kell üresjáratban működnie.

10.3 A motor leállítása (7., 8. ábra)

1. Engedje ki a reteszelő kart (11a) úgy, hogy a motor üresjáratban járjon.

2. Állítsa a be-/kikapcsolót (1) „0” állásba.

10.3.1 Vészleállítási lépéssorozat

1. Ha azonnal le kell állítania a terméket, állítsa a be-/ki-kapcsoló kapcsolót (1) „0” állásba.

10.3.2 Használat után

• Mielött letenné a terméket, mindig kapcsolja ki, és várja meg, amíg a termék megáll.
  • Hagyja lehülni a terméket.
• Távolítsa el a gyújtógyertyasapkát a gyújtógyertyáról, ha a terméket nem használja.

10.4 Tartós üzemmód (7,8. ábra)

1. Indítsa be a motort a 10.1 szakaszban leírtak szerint.

2. Nyomja meg a gázkart teljesen (11).

3. Zárja le a gázkart (11) a reteszelőkar (11a) mozgatásával.

4. Most már elengedheti a gázkart (11).

5. A folyamatos működés befejezéséhez engedje ki a reteszelő kart (11a).

11 Munkavégzési utasítások

Megjegyzések:

• A termék használata során elkerülhetetlen bizonyos mértékű zajterhelés. Halassza a zajos munkát engedélyezett és arra kijelölt időpontra. Szükség esetén tartson pihenőket, és korlátozza a munkavégzés időtartamát a feltétlenül szükségesre.
• Személyes védelme és a közelben tartózkodók védelme érdekében megfelelő hallásvédőt kell viselni.

Kizárólag a következő célokra használja a terméket:

- Ventilátorként száraz lehullott levelek összegyűjtéséhez vagy nehezen hozzáférhető helyekről való kifúvásához.

Az üzemeltetési útmutatóban meg nem adott, egyéb célra való használat kárt tehet a termékben, és súlyos veszélyt jelent a felhasználóra nézve.

• A termék bekapcsolása előtt győződjön meg róla, hogy nem személyekre vagy állatokra irányítja azt.
• Poros körülmények esetén enyhén nedvesítse meg a felületeket.
• A ventilátor használatakor optimális eredményt a terméket a talajtól 510 cm távolságra tartva érhet el.
• A légsugarat előre irányítsa, és lassan mozogva fújja össze a leveleket vagy kerti hulladékot, vagy távolítsa el azokat a nehezen hozzáférhető helyekről.
• Fújás előtt gereblyékkel és seprükkel lazítsa fel a hul-ladékot.
• A legnagyobb fúvóteljesítménnyel kezdje meg a munkát, hogy a lehullott leveleket gyorsan összegyűjtse. Alacsonyabb fúvóteljesítményt akkor válasszon, ha az előzőleg összegyűjtött levélkupacot kívánja tömöríteni.
• Mindig vegye figyelembe a szél irányát, és soha ne dolgozzon szél ellen.

12 Tisztítás és karbantartás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen üzemeltetési útmutató nem ismertet, végeztesse el szakmühelyben. Csak eredeti pótalkatrészeket használjon.

FIGYELMEZTETÉS

A nem megfelelő karbantartási vagy tisztítási munkák sérüléseket okozhatnak!

FIGYELMEZTETÉS

Tisztítási, javítási és karbantartási munkálatok során a termék váratlanul beindulhat, ami sérüléseket és égési sérüléseket okozhat.

• Kapcsolja ki a terméket.
  – Távolítsa el a gyertyapipát a gyújtógyertyáról.
  – Hagyja kihülni a terméket.

12.1 Tisztítás

Megjegyzés:

A terméket minden használat után alaposan meg kell tisz-títani.

• A védőberendezéseket, levegőnyilásokat és a motor-házat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sürített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
• A tüzveszélyt csökkentése érdekében rendszeresen tisztítsa meg a motor hűtőbordáit sürített levegővel. Távolítsa el a port, a leveleket és egyéb idegen tárgyakat a hangtompító területéről.
• A szellőzőnyílásoknak mindig szabadon átjárhatónak kell lenniük.
• Rendszeresen tisztítsa meg a terméket nedves rongygyal* és némi kenőszappannal. Ne használjon tisztítóvagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.
• A terméket a tisztításhoz semmi esetre se merítse vízbe vagy más folyadékba.

12.2 Karbantartás

Megjegyzés:

Gondosan tartsa karban a terméket. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a termék működésére. A termék használata előtt javíttassa meg a sérült alkatrészeket.

A termék biztonsági szintjének és teljesítményének változatlan biztosításához rendszeres, gondos javítás szükséges.

Mielőtt üzembe helyezi vagy tárolja a terméket, távolítsa el az összes, karbantartáshoz használatos szerszámot.

A javítási és karbantartási munkálatok végeztével azonnal szereljen a helyére minden védő- és biztonsági berendezést.

Szükséges szerszám:

• Szerelőkulcs (17)
• Villáskulcs 8/10 mm-es kulcsnyílás (18)
- Réz drótkefe*

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2.1 Gyújtógyertya (5a) cseréje és tisztítása (9. ábra)

Gyertyahézag = 0,6 mm (az elektródák közötti távolság, ahol a szikra ívet húz). Először 10 üzemóra után elle-nőrizze, hogy a gyújtógyertya nem szennyezett-e, és szükség esetén tisztítsa meg rézszörű kefével.

A gyújtógyertya karbantartását ezután 50 üzemóránként végezze.

1. Húzza le az gyújtógyertyadugaszt a (5) gyújtógyertyáról, majd a (5a) gyújtógyertyát (5a) az együtt szállított (17) gyertyakulccsal csavarja ki.

2. Tisztítsa meg a gyújtógyertyát (5a) egy réz drótkefével*.

– Ha az elektróda nagyon kopott vagy kormos, cse-rélje a gyújtógyertyát (5a) azonos típusúra.
- A gyújtógyertya (5a) elkormozódásának lehetséges okai: Túl sok az olaj a keverékben, rossz minőségű az olaj, elöregedett az üzemanyag-keverék, vagy eltömődött a légszűrő (10b).

1. A gyújtógyertyát (5a) kézzel csavarja be teljesen a menetbe. Közben ügyeljen rá, hogy a gyújtógyertya (5a) ne kapjon ferdén a menetre.
2. Húzza meg a gyújtógyertyát (5a) a mellékelt szerelőkulcs (17) segítségével.

12.2.2 Légszűrő (10b) tisztítása (10. ábra)

FIGYELEM

Ha szennyezett a levegőszűrő, kevesebb levegő jut a porlasztóba, és csökken a motor teljesítménye. Ezért a rendszeres ellenőrzés elengedhetetlen.

FIGYELEM

A légszűrőt soha ne tisztítsa benzinnel vagy gyúlékony oldószerekkel.

1. Nyomja le a reteszt (10a), és nyissa ki a légszűrőfedelet (10).
2. Vegye ki a légszüröt (10b).
3. Zárja vissza a légszűrő fedelét (10), hogy ne kerülje- nek idegen testek a szívócsatornába.
4. Meleg szappanos vízben mossa ki a légszüröt (10b).
5. Alaposan öblítse ki a légszűrőt (10b), és hagyja megszáradni a levegőn.
6. Nyissa ki a légszűrőfedelet (10), és cserélje ki a légszűröt (10b).
7. Zárja le a légszűrő fedelét (10).

13 Szállítás

! FIGYELMEZTETÉS

Kapcsolja ki a terméket, és vegye le a gyújtógyertyasapkát a gyújtógyertyáról!

FIGYELEM

Égési sérülések veszélye!

A forró hangtompítót tartsa távol a testétől. Égési sérülések veszélye áll fenn!

! FIGYELMEZTETÉS

Sérülésveszély!

Ha a termék véletlenül és váratlanul beindul, az sérülést okozhat.

- Szállítás előtt mindig kapcsolja ki a terméket, akkor is, ha csak rövid szakaszon szállítja. Szállítás közben (járművön is) biztosítsa a terméket felborulás ellen, hogy elkerülje az üzemagyag kifolyását, valamint a károk és sérülések bekövetkezését.

14 Tárolás

VESZÉLY

Tüz- és robbanásveszély!

Ha a terméket potenciális gyújtóforrások közelében tárolja, az tüzet vagy robbanást okozhat. Ez súlyos égési sérüléseket, akár halálos balesetet is okozhat.

– Távolítsa el a lehetséges gyújtóforrásokat, mint pl. kályha, gázos vízmelegítő, gázüzemű szárítógép, stb.

A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja.

Letakarással védje a terméket a portól és a nedvességtől.

A kezelési útmutatót a termék mellett tárolja.

14.1 Előkészületek a tárolásra

- A terméket soha ne tárolja üzemanyaggal az üzemanyagtartályban olyan épületben, ahol az üzemanyag göze nyílt lánggal vagy szikrával kerülhet érintkezésbe.

- Mielött zárt helyen leállítaná a terméket, hagyja lehűlni a motort.

- Tárolás előtt tisztítsa meg a terméket, és végezzen rajta karbantartást.

- A tűzesetek elkerülése érdekében tartsa a motort, a kipufogót és az üzemanyagtartály környékét fütől, falevéltől mentesen, és ügyeljen a kijutó zsírra (olajra).

- A szabadban való tárolás nem ajánlatos. Biztosítsa a terméket illetéktelen hozzáférés ellen.

Szükséges szerszám:

• Felfogó tartály*

- Üzemanyag-elszívó szivattyú*

14.1.1 Üzemanyag leeresztése üzemanyag- leszívó szivattyúval (5. ábra)

Ha hosszabb ideig tárolja a készüléket, le kell ereszteni az üzemanyagot.

1. Tartson egy felfogó tartályt az üzemanyag-leszívó szivattyú tömlője alá.
2. Csavarja le a tanksapkát (8), és távolítsa el.
3. Tolja bele az üzemanyag-leszívó szivattyú tömlőjét az üzemanyagtartályba (9), és eressze le teljesen az üzemanyagot az üzemanyag-leszívó szivattyú segítségével.
4. Csavarja vissza a helyére a tanksapkát (8).

15 Javítások és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vá- sárolhat. Ehhez szkennelje be a címlapon található QR- kódot.

MEGJEGYZÉS

Fontos megjegyzés javítás esetére

Ha javításra visszaküldi a terméket, akkor ügyeljen arra, hogy a terméket biztonsági okokból olaj és üzemanyag nélkül küldje be a szervizállomásra.

15.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
• Cikkszám
• A típustáblája adatai

15.2 Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopóalkatrészek*: Gyújtógyertya, légszűrő

* = nem feltétlenül tartoznak a szállított elemek közé!

16 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

A kiselejtezett készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat.

Üzemanyagok és olajok

• A termék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!
• Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

17 Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vá- sárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
A terméket nem lehet beindítani Szennye	ezett a légszűrő. Tisztítsa meg/cserélje ki a légszűrőt.
	Nincs üzemanyag-ellátás. Ellenőrizze, hogy az üzemanyagtartály-ban van-e elegendő üzemanyag, és szükség esetén töltse fel.
	Hiba az üzemanyag-vezetékben. Ellenőrizze, hogy az üzemanyag-veze-ték nincs-e megtörve vagy megsérülve.
	A gyújtógyertya túl szennyezett/túl ned-ves a túl sok üzemanyag miatt.	Vegye ki a gyújtógyertyát, tisztítsa meg és szárítsa meg, majd húzza meg többször az indítózsinórt; helyezze vissza a gyertyát.
	Nincs feltéve a gyertyapipa. Ellenőrizze, hogy a gyújtógyertya csat-lakozója megfelelően helyezkedik-e el.
	Nincs gyújtószikra. Ellenőrizze, hogy a gyújtógyertya csat-lakozója megfelelően helyezkedik-e el.
	Meghibásodott a motor. Lépjen kapcsolatba a szervizzel.
	Meghibásodott a porlasztó. Lépjen kapcsolatba a szervizzel.
A termék elindítható, és azonnal újra kikapcsol.	Hibás a porlasztó beállítása (üresjárati fordulatszám).	Üresjárati fordulatszám beállítása
		Lépjen kapcsolatba a szervizzel.
A motor egyenetlenül jár	Hibás porlasztóbeállítás.	Üresjárati fordulatszám beállítása
		Lépjen kapcsolatba a szervizzel.
	Szennyezett a légszűrő	Tisztítsa meg vagy cserélje ki a légszű-rőt.
	Szennyezett a gyújtógyertya	Tisztítsa meg, vagy cserélje ki a gyújtó-gyertyát.
Füstképződés	Helytelen üzemanyag-keverék.	Használjon 2-ütemű keveréket 40:1 ke-verési arányban.
	Hibás porlasztóbeállítás.	Lépjen kapcsolatba a szervizzel.
A készülék nem működik teljes teljesít-ménnyel	Szennyezett a légszűrő. Tisztítsa meg vagy cserélje ki a légszű-rőt.
	Szennyezett a gyújtógyertya	Tisztítsa meg, vagy cserélje ki a gyújtó-gyertyát.
	Hibás porlasztóbeállítás.	Lépjen kapcsolatba a szervizzel.

18 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: SCHEPPACH

Termék Backpack lombfúvó –

megnevezése: LB5200BP

Cikksz. 5911103903

EU-irányelvek:

2014/30/EU, 2006/42/EK, 2000/14/EG_2005/88/EK, 2016/1628/EU, 2011/65/EU*,

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

Alkalmazott szabványok:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/EU

Kibocsátás. No:

e24*2016/1628*2017/656SHB1/P*0101*00

A dokumentáció felelőse:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

Rezgésjellemzők (kéz-kar rezgés)

Vibrationer a_hv
Främre handtag	1,79 m/s ^2
Bakre handtag	2,3 m/s ^2
Mätosäkerhet K_h	1,5 m/s ^2

A nyilvánvaló hibákat az áru átvételétől számított 8 napon belül jelezni kell, különben a vásárló elveszíti az ilyen hibákkal szemben támasztott igényekre való minden jogát. Megfelelő kezelés esetén gépeinkre garanciát nyújtunk az átadástól számított törvényes jótállási időn belül oly módon, hogy költségmentesen kicserélünk minden olyan gépalkatrészt, ami ezen az időn belül bizonyíthatóan anyag- vagy gyártáshiba következtében hibásodott meg. Azokra az alkatrészekre, melyeket nem cégünk maga gyárt, csak annyiban biztosítunk jótállást, amennyiben beszállítónk elismeri szavatossági igényünket. Az új alkatrészek beszerzési költségei a vásárlót terhelik. Átalakításból vagy ebből eredő hiányosságokból származó és egyéb kárigények kizártak.

Gwarancja PL
