Producttype	Thermische rugblazer
Merk / Model	Scheppach / LB5200BP
Motortype	2-takt motor, luchtgekoeld
Cilinderinhoud	51,7 cm³
Nominaal vermogen	1,4 kW
Max. toerental	8000 min⁻¹
Stationair toerental	3500 ± 300 min⁻¹
Max. luchtsnelheid	295 km/h
Max. luchtvolume	18 m³/min
Brandstoftank	1 liter
Brandstof/olie mengsel	40:1 (loodvrije benzine 95 min + 2T olie JASO FD/ISO-LEGD)
Afmetingen (L × B × H)	1380 × 400 × 450 mm
Totale lengte spuitmond	1180 mm
Gewicht	7,84 kg
Geluidsdrukniveau	95,2 dB (A) (onzekerheid 3,0 dB)
Gegarandeerd geluidsvermogensniveau	114 dB (A)
Trillingen (voorste handgreep)	1,79 m/s²
Trillingen (achterste handgreep)	2,3 m/s²
CO₂-uitstoot	1069 g/kWh
Slijtageonderdelen	Ontstekingsbougie, luchtfilter
Beoogd gebruik	Bladeren en licht tuinafval blazen
Reiniging / Onderhoud	Luchtfilter reinigen met zeepwater; bougie elke 50 uur
Veiligheid	Veiligheidsbril, gehoorbescherming, handschoenen, stevige schoenen
Garantie	Wettelijke garantie – defecte onderdelen gratis vervangen

Veelgestelde vragen - LB5200BP SCHEPPACH

Welk type brandstof gebruiken?

Gebruik een mengsel van loodvrije benzine (ROZ 95 min) en 2-takt olie (norm JASO FD/ISO-LEGD) in een verhouding van 40:1. Gebruik nooit pure benzine.

Hoe start ik de motor koud?

Zet de chokehendel in de stand 'gesloten', zet de aan/uit-schakelaar op 'I', druk 7 keer op de primerpomp, trek dan 3 tot 5 keer aan de kabelstarter. Na het starten, zet de choke terug naar 'open'.

Hoe start ik de motor warm?

Zet de choke in de stand 'open', zet de schakelaar op 'I' en trek aan de kabelstarter. Als de motor na enkele pogingen niet start, controleer dan de brandstoftoevoer en de bougie.

Wat is de tankinhoud?

De brandstoftank heeft een inhoud van 1 liter.

Hoe stel ik het stationair toerental af?

Start de motor en laat hem enkele minuten stationair draaien. Draai de stationairschroef (bij de carburateur) rechtsom om het toerental te verhogen, linksom om te verlagen, tot de motor stabiel draait.

Welk regelmatig onderhoud is nodig?

Reinig het luchtfilter elke 10 bedrijfsuren (met zeepwater). Controleer en reinig de ontstekingsbougie na 10 uur, daarna elke 50 uur. Controleer de elektrodenafstand (0,6 mm).

De blazer start niet, wat moet ik doen?

Controleer het brandstofniveau, of het mengsel correct is, of het luchtfilter schoon is, of de bougie droog en aangesloten is. Als er geen vonk is, controleer dan de ontstekingskabel en de bougie. Als het probleem aanhoudt, neem contact op met de klantenservice.

Kan ik de blazer gebruiken om bladeren te zuigen?

Nee, dit model is alleen een blazer. Het heeft geen zuigfunctie.

Welke veiligheidsuitrusting dragen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen, stevige schoenen en een lange broek. Houd personen en dieren op minimaal 15 meter afstand.

Hoe bewaar ik het apparaat?

Laat de brandstoftank leeglopen, laat de motor afkoelen, reinig hem en bewaar hem op een droge, vorstvrije plaats, buiten bereik van kinderen.

GEBRUIKSAANWIJZING LB5200BP SCHEPPACH

NL Backpack bladblazer | Vertaling van de originele gebruiksaanwijzing 64

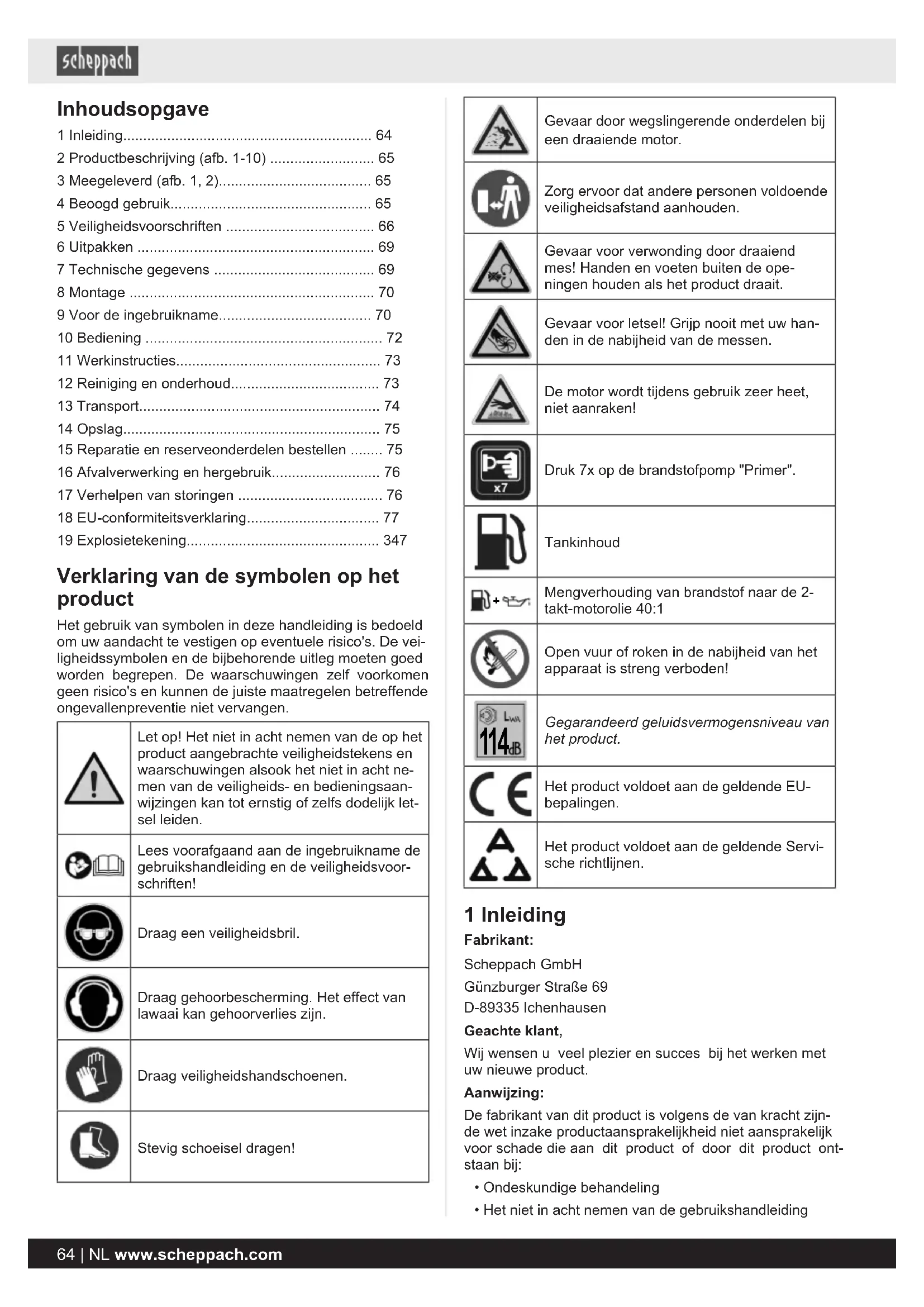

1 Inleiding....64
2 Productbeschrijving (afb. 1-10) 65
3 Meegeleverd (afb. 1, 2)....65
4 Beoogd gebruik.... 65
5 Veiligheidsvoorschriften 66
6 Uitpakken 69
7 Technische gegevens 69
8 Montage 70
9 Voor de ingebruikname.... 70
10 Bediening 72
11 Werkinstructies.... 73
12 Reiniging en onderhoud.... 73
13 Transport....74
14 Opslag....75
15 Reparatie en reserveonderdelen bestellen ..... 75
16 Afvalverwerking en hergebruik.... 76
17 Verhelpen van storingen 76
18 EU-conformiteitsverklaring.... 77
19 Explosietekening.... 347

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht ne-men van de veiligheids- en bedieningsaan-wijzingen kan tot ernstig of zelfs dodelijk let-sel leiden.
	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoor-schriften!
	Draag een veiligheidsbril.
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.
	Draag veiligheidshandschoenen.
	Stevig schoeisel dragen!

	Gevaar door wegslingerende onderdelen bij een draaiende motor.
	Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden.
	Gevaar voor verwonding door draaiend mes! Handen en voeten buiten de open-ningen houden als het product draait.
	Gevaar voor letsel! Grijp nooit met uw handen in de nabijheid van de messen.
	De motor wordt tijdens gebruik zeer heet, niet aanraken!
	Druk 7x op de brandstofpomp "Primer".
	Tankinhoud
	Mengverhouding van brandstof naar de 2-takt-motorolie 40:1
	Open vuur of roken in de nabijheid van het apparaat is streng verboden!
	Gegarandeerd geluidsvermogensniveau van het product.
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servi-sche richtlijnen.

1 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijn- de wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ont- staan bij:

• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding

• Reparaties door derden, niet geautoriseerde vakmensen
• Inbouw en vervanging van niet-originele reserveonderdelen
• Gebruik dat niet conform de voorschriften is

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u geva- ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2 Productbeschrijving (afb. 1-10)

1. Aan/uit-schakelaar
2. Handgreep
   2a. Bevestigingsschroef
3. Draagriem
   3a. Bevestigingsgespen
4. Motoreenheid
5. Bougiestekker
   5a. Bougie
6. Choke-hendel
7. Startmotor met trekkabel
8. Tankdop
9. Brandstoftank
10. Luchtfilterdeksel
    10a. Vergrendeling
    10b. Luchtfilter
11. Gashendel
    11a. Vergrendelhendel
12. Flexibele buis
    12a. Geleidebeugel
    12b. Slangklem (groot)
    12c. Slangklem (klein)
13. Bovenste buis
14. Onderste buis
    14a. lenskopbout
15. Sproeikop
    15a. lenskopbout
16. Mengfles olie-benzine
17. Montagesleutel
18. Steeksleutel SW 8/10 mm
19. Inbussleutel 4 mm
20. Inbussleutel 5 mm
21. Kabelbinder
22. Primer
23. Stelbout (stationair lopen)

3 Meegeleverd (afb. 1, 2)

Pos. Aantal Aanduiding

1. 1 x Motoreenheid

2. 1 x Flexibele buis

12b. 1 x Slangklem (groot)

12c. 1 x Slangklem (klein)

1. 1 x Bovenste buis
2. 2 x Onderste buis
   14a. 2 x lenskopbout
3. 1 x Sproeikop
   15a. 1 x lenskopbout
4. 1 x Mengfles olie-benzine
5. 1 x Montagesleutel
6. 1 x Steeksleutel SW 8/10 mm
7. 1 x Inbussleutel 4 mm
8. 1 x Inbussleutel 5 mm
9. 3 x Kabelbinder
   1 x Backpack bladblazer
   1 x Gebruiksaanwijzing

4 Beoogd gebruik

Gebruik de bladblazer alleen voor de volgende doeleinden:

- Voor het verzamelen van bladeren of algemeen tuinafval zoals maaisel of om deze te verwijderen van moeilijk bereikbare plaatsen.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloei- ende schade.

Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriele toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriele ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

! WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

5 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

⚠ WAARSCHUWING

Lees voor de ingebruikname van het product deze handleiding voor uw eigen veiligheid en de algemene veiligheidsvoorschriften grondig door. Als u het product aan derden geeft om te gebruiken, dient u deze gebruikshandleiding altijd mee te leveren.

! WAARSCHUWING

Gebruik alleen de in de aanwezige handleiding aanbe- volen brandstoffen.

⚠ WAARSCHUWING

Gebruik nooit brandstof die niet gemengd is met 2-taktolie. Dit kan permanente motorschade veroorzaken en maakt de fabrieksgarantie op dit product ongeldig. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen opgeslagen is geweest.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik!

5.1 Instructies

• Lees de volledige gebruikshandleiding voordat u het product gaat gebruiken.
• Zorg dat u vertrouwd bent met de besturings- en regelinrichtingen en het gebruik van het product conform de voorschriften.
• Zorg, dat u weet hoe u het product in een noodgeval uitzet.
• Gebruik het product alleen volgens de voorschriften voor:

- Het verplaatsen en ophopen van bladeren en gras van verschillend beperkt gewicht en geringe afmeting door middel van blazen.

• Het via vacuum opzuigen van bladeren en gras, evenals van diverse soorten afval van beperkt gewicht en geringe afmetingen, met uitzondering van alle vloeistoffen.

• Het product mag niet worden gebruikt voor het verzamelen van ontvlambare of explosieve producten, hete sintels, as, brandende sigaretten en stukken tak, scherpe voorwerpen, metalen voorwerpen, stenen en andere voorwerpen die gevaarlijk kunnen zijn voor de bediener. Dit kan tot verwondingen leiden en het product beschadigen.

• Kinderen mogen niet met dit product werken.

• Het product mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis.
• Bedien het product nooit als er mensen, vooral kinderen, of dieren in de buurt zijn.
• Laat nooit andere personen, die niet bekend zijn met deze aanwijzingen, het product gebruiken. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker definiëren.
• Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Bedien geen producten als u moe bent.
  • Overhandig alle documentatie bij verstrekking van het product aan derden.
• Merk op dat de gebruiker verantwoordelijk is voor ongevallen of gevaren voor andere personen of hun eigendommen.
• Voer vóór gebruik altijd een visuele inspectie uit om te controleren of het hakselmechanisme en de bouten van het hakselmechanisme en andere bevestigingsmiddelen goed vastzitten, of de behuizing onbeschadigd is en of de veiligheidsvoorzieningen en afschermingen op hun plaats zitten. Vervang versleten of beschadigde componenten in sets om het evenwicht te bewaren. Vervang beschadigde of onleesbare etiketten.

5.2 Algemene aanwijzingen

• Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.
• Draag bij lang haar een haarnetje.
• Draag bij de werkzaamheden met dit product altijd veiligheidshandschoenen, een veiligheidsbril, gehoorbescherming, stevige schoenen en een lange broek.
• Schakel de motor van het product altijd uit, als u het weglegt en ook vóórdat u werkzaamheden aan het product uitvoert.
• Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en kijk of ze goed zitten. Vervang ze indien nodig.
• Gebruik het product nooit met defecte veiligheidsvoorzieningen of zonder veiligheidsvoorzieningen.

WAARSCHUWING

Brandstof is zeer ontvlambaar:

• Bewaar de brandstof in reservoirs, die speciaal hiervoor zijn bestemd.
• Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen.
• Vul de tank uitsluitend bij in de buitenlucht en rook niet tijdens het tanken.
• Open de tankdop voorzichtig en langzaam. Drukcompensatie afwachten en pas daarna de tankdop volledig afnemen.
• Gebruik voor het tanken een geschikte trechter of een invoerbuis, zodat er geen brandstof op de verbrandingsmotor en behuizing kan terechtkomen.

Vul de brandstoftank niet te vol!

- Brandstof moet voor het starten de motor worden bijgevuld. Open de tankdop niet terwijl de motor loopt of onmiddellijk na het uitschakelen van het product en vul geen brandstof bij.

- Indien er brandstof is overgelopen mag er in geen geval gepoogd worden om de motor te starten. In plaats daarvan moet het product uit de buurt van met brandstof vervuilde oppervlakken worden gehouden. Elke ontstekingspoging moet worden vermeden totdat de brandstofdampen zijn verdampt.

• Veeg gemorste brandstof direct weg.

- Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.

- Als brandstof op kleding is terechtgekomen, moet deze worden vervangen.

- De tankdop moet na elke keer tanken correct opgeschroefd en aangehaald worden. Het product mag zonder opgeschroefde originele tankdop niet in gebruik worden genomen.

• Vervang defecte geluiddempers.

- Voer een visuele controle uit voordat u het product in-schakelt. Controleer met name:

• De gashendel vrij kan bewegen en vanzelf en snel terugspringt naar de neutrale stand.
• De aan-uitknop moet licht gaan.
• Alle stroomkabels, zoals de bougiekabels en de bougiestekker, moeten in perfecte staat verkeren om het ontstaan van vonken te voorkomen. De bougiestekker moet stevig op de bougie zitten.
• Houd handgrepen droog, schoon en vrij van olie en vet. Handgrepen en veiligheidsvoorzieningen mogen niet beschadigd zijn.
• De blazer mag niet beschadigd zijn.
• De opvangzak mag niet beschadigd zijn.

- Verwijder voor aanvang van de werkzaamheden altijd eerst alle voorwerpen die op de grond liggen en tijdens het gebruik van het product

--weggeslingerd zouden kunnen worden (bij gebruik als bladblazer)

- -de vacuümbuis zouden kunnen blokkeren (bij gebruik als bladzuiger)

- een gevaar kunnen vormen (stenen, takken, ijzerdraad, botten e.d.)

- -weggeslingerd zouden kunnen worden (bij gebruik als bladblazer) - -de vacuümbuis zouden kunnen blokkeren (bij gebruik als bladzuiger) - -een gevaar kunnen vormen (stenen, takken, ijzerdraad, botten e.d.)

5.3 Bedrijf

• Houd handen en voeten uit de buurt van de roterende onderdelen.
• Laat de verbrandingsmotor niet in gesloten ruimtes lo- pen, waarin zich gevaarlijke koolmonoxide kan vor- men.

- Monteer geen producten of onderdelen op het product die niet zijn goedgekeurd door de fabrikant.

- Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.

- Gebruik geen elektrisch product, waarvan de schakelaar defect is. Een product, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

- Gebruik het product nooit:

• zonder de montage van alle voor de betreffende toepassing voorgeschreven toebehoren (al naar gelang het gebruik als bladzuiger of -blazer)
• als er andere personen, met name kinderen, of huisdieren in de buurt zijn.
• in gesloten ruimtes met een potentieel explosieve atmosfeer, bijvoorbeeld een ruimte waarin zich brandbare vloeistoffen, gas of stof bevinden.

- Zorg er altijd voor dat u goed en stevig staat, zodat u het product ook bij onverwachte bewegingen onder controle hebt en uw werkhouding kunt volhouden.

– Werk bij voorkeur niet op natte, gladde vloeren. Werk ook liever niet op een oneffen of steil terrein waar de bediener geen veilige werkhouding kan aannemen.
- Beweeg langzaam en ren niet. Let op de bodem-gesteldheid en eventuele obstakels.

- Controleer voordat u verder gaat of het product volledig gemonteerd is, voordat u het start.

• Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.
• Mensen moeten een veiligheidsafstand van minstens 15 meter tot het werkgebied bewaren.
• Richt de geluiddemper en dus ook de uitlaatgassen niet op brandbare materialen.

- Voer geen wijzigingen uit aan de motor.

- Zorg dat het product niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde gereedschap. Met het juiste gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

- Voorkom dat het product in contact komt met andere voorwerpen of met deeltjes en stof die eventueel in de lucht zijn opgewerveld.

- Richt de luchtstraal nooit op personen of dieren.

- Steek nooit voorwerpen in de openingen van het product en zuig geen grote voorwerpen aan die de blazer van binnen kunnen beschadigen.

- Houd tijdens het gebruik de handen niet voor het aanzuigrooster of de luchtuitlaat en blokkeer de blazer niet.

- Stop de motor:

- Op het moment dat u het product ombouwt van een bladzuiger in een bladblazer.

• Als u het product zonder toezicht achterlaat.
• Voordat u gaat tanken.
• Als u van werkomgeving verandert.

- Schakel de motor uit en trek de bougiestekker eraf:

• Voor reinigings- en onderhoudswerkzaamheden.
• Als een object onbedoeld wordt opgezogen. Onderzoek of het product niet beschadigd is geraakt, voordat u het weer in gebruik neemt.
• Als het product vreemd begint te trillen.

• Als u het product niet gebruikt.

• Laat het product niet met een hete motor op droog blad, gedroogd gras of ander brandbaar materiaal staan. Brandgevaar!

• Werk met het product niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Het product kan vonken veroorzaken, die het stof of de dampen kan ontsteken.
• Waarschuwing! Werk nooit in de buurt van open ramen. Pas op voor kinderen en huisdieren en blaas vreemde voorwerpen veilig weg.
• Houd kinderen en andere personen tijdens het gebruik uit de buurt van het product. Bij afbuiging kunt u de controle over het product verliezen.
• Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Hierdoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.
• Wees altijd voorzichtig, let op waar u mee bezig bent en gebruik gezond verstand bij werkzaamheden met het gereedschap. Maak geen gebruik van gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
• Vermijd ingebruikname zonder toezicht. Als u bij het dragen van het gereedschap de vinger op de schakelaar hebt, kan dit tot ongevallen leiden.
• Verwijder instelgereedschap of de moersleutel, voordat u het gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel bevindt, kan verwondingen veroorzaken.
• Het verdient aanbeveling het product alleen op redelijke tijden te gebruiken - niet 's morgens vroeg of 's avonds laat wanneer anderen kunnen worden gestoord.
• Voor het starten met blazen moeten met hark en bezem vreemde voorwerpen worden verwijderd.
• Bij stoffige omstandigheden moet het oppervlak licht worden bevochtigd of, indien aanwezig moet er een aanbouwdeel voor bewatering worden gebruikt.
• Het wordt aanbevolen om het gehele blaasstuk te gebruiken, zodat de luchtstroom dicht bij de grond kan werken.

5.4 Onderhoud en opslag

- Onderhoud zorgvuldig uw gereedschap. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het gereedschap wordt beïn-

vloed. Laat beschadigde onderdelen voor gebruik van het apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden gereedschap.

• Voer geen werkzaamheden aan het product uit die niet in dit handboek worden beschreven.
• Bewaar het product nooit met brandstof in de tank binnen een gebouw, waarin mogelijke brandstofdampen met open vuur of vonken in contact kunnen komen.
• Laat de motor afkoelen voordat u onderhouds- of reinigingswerkzaamheden uitvoert of het apparaat opruimt.
• Houd de motor, de geluiddemper en de brandstoftank vrij van stof, takken en bladeren. Brandgevaar!
• Leeg de tank uitsluitend in de buitenlucht of in goed geventileerde ruimtes.
• Draag handschoenen tijdens onderhoudswerkzaamheden.
• Gebruik het product om veiligheidsredenen nooit met versleten of beschadigde onderdelen. Beschadigde onderdelen moeten worden gerepareerd of vervangen. Gebruik uitsluitend originele reserveonderdelen. Kapotte onderdelen kunnen tot verwondingen leiden of het product beschadigen.
• Verwijder alle gereedschap dat u voor het onderhoud hebt gebruikt, voordat u het product gaat gebruiken of opruimt.
• Bewaar het product buiten het bereik van kinderen.

5.5 Transport

- Als het product moet worden meegedragen, dient u:

• de motor uit te schakelen en de bougiestekker eraft te halen.
• het product aan de handgrepen te dragen. Til het product niet aan de buizen op.

- Verwijder de buizen bij het transport en verlaadt het product zodanig, dat het geen gevaar voor personen vormt. Om het weglopen van brandstof, beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omkantelen.

5.6 Milieubescherming

• Let erop dat er geen brandstof in de grond loopt.
• Gooi verpakkingen en afval weg volgens de ter plaatse geldende voorschriften.
• Restbrandstof, oliën en de voor de reiniging gebruikte vloeistof moeten milieuvriendelijk worden afgevoerd!
• Breng dit product naar een milieupark en laat het vakkundig afvoeren volgens de in uw land geldende voorschriften.

5.7 Veilige omgang met brandstoffen

⚠ WAARSCHUWING

Brandstoffen en brandstofdampen zijn brandgevaarlijk en kunnen bij het inademen en bij contact met de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet voor een goede ventilatie worden gezorgd.

- Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen. - Vul de tank uitsluitend bij in de buitenlucht en rook niet tijdens het tanken. Vermijd open vuur (explosiegevaar!).

- Draag handschoenen bij het tanken.

- Erop letten dat brandstof of olie niet morsen.

- Indien er brandstof is overgelopen mag er in geen geval gepoogd worden om de motor te starten. In plaats daarvan moet het product uit de buurt van met brandstof vervuilde oppervlakken worden gehouden. Elke ontstekingspoging moet worden vermeden totdat de brandstofdampen zijn verdampt. Vervang uw kleding direct als u daar brandstof of olie op hebt gemorst.

- Let erop dat er geen brandstof in de grond loopt.

- De tankdop moet na elke keer tanken correct opgeschroefd en aangehaald worden. Het product mag zonder opgeschroefde originele tankdop niet in gebruik worden genomen.

- Controleer vanwege veiligheidsredenen de brandstofleiding, brandstoftank, tankdop en aansluitingen regelmatig op beschadigingen, veroudering (breekbaarheid), op correcte bevestiging en ondichte plaatsen en vervang deze indien nodig.

- Transporteer en bewaar brandstof alleen in daarvoor bedoelde containers (jerrycans).

- Houd kinderen uit de buurt van brandstoffen.

- Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, zoals vonken of open vuur.

- Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.

- Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

- Schakel voor het tanken de verbrandingsmotor uit en laat deze afkoelen.

5.8 Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

- Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.

- Gebruik het product zoals in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.

- Vermijd onvoorziene ingebruikname van het product.

- Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.

- Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

- Bovendien kunnen er ondanks alle getroffen voorzie- ningen verborgen restrisico's bestaan.

⚠ WAARSCHUWING

Bij langdurige werkzaamheden kunnen door de trillingen stoornissen in de doorbloeding in de handen van de gebruiker optreden (witte vinger syndroom).

Raynaud-syndroom (dove vingers) is een vaatziekte, waarbij kleine bloedvaten in de vingers en tenen acuut verkrampen. De desbetreffende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende producten kan zenuwbeschadigingen veroorzaken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici).

Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts.

6 Uitpakken

⚠ WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

Motortype 2-takt motor, luchtgekoeld
Stationair toerental 3500 ± 300 min	-1
Max. motortoerental 8000 min	-1
Nominaal motorvermogen 1,4 kW
Cilinderinhoud 51,7 cm	3
Afmetingen L x B x H 1380 x 400 x 450 mm
Totale lengte blaasbuis 1180 mm
Luchtsnelheid max.	295 km/u
Luchtvolume max.	18 m3/min
Volume van de brandstoftank	1 liter

CO²-uitstoot 1069 g/kWh

Gewicht 7,84 kg

Technische wijzigingen voorbehouden!

Geluid en trilling

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

Geluidswaarden

Geluidsdrukniveau L_pA	95,2 dB
Meetonnauwkeurigheid K_pA	3,0 dB
Geluidsvermogensniveau L_wA	110,9 dB
Gegarandeerd geluidsvermogensniveau L_wA	114 dB
Meetonzekerheid K_wA	3,0 dB

Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.

Trillingskenwaarden (hand-arm-trilling)

Trilling a_hv
Voorste greep 1,79 m/s ^2
Achterste greep 2,3 m/s ^2
Meetonnauwkeurigheid K_h	1,5 m/s ^2

Beperk de geluidsproductie en trilling tot een mini- mum!

• Gebruik alleen optimale producten.
• Onderhoud en reinig het product regelmatig.
• Pas uw werkwijze aan het product aan.
• Zorg dat het product niet overbelast raakt.
• Laat het product eventueel controleren.
• Schakel het product uit als deze niet in bedrijf is.
• Draag handschoenen.

Neem de volgende aanwijzingen in acht om de risico's te beperken:

• Houd uw lichaam en met name uw handen bij koud weer warm.
• Las regelmatig pauzes in en beweeg hierbij de handen om de doorbloeding te bevorderen.
• Houd de trillingen van het product zo laag mogelijk door regelmatig onderhoud aan vaste onderdelen op het product.

8 Montage

Aanwijzing:

Plaats het product op een vlak, recht oppervlak.

Benodigd gereedschap:

• Montagesleutel (17)

8.1 Blaasbuis monteren (afb. 3, 4)

1. Breng de slangklemmen (12b/12c) aan op de flexibele buis (12).

2. Schuif de flexibele buis (12) over de aansluiting op de motoreenheid (4) en haal de slangklem (12b) goed aan. Gebruik een montagesleutel (17).

3. Plaats de handgreep (2) over de bovenste buis (13) en lijn de handgreep (2) en de geleiding uit.
4. Schroef de handgreep (2) met de bovenste buis (13) vast door de bevestigingsbout (2a) rechtsom handvast aan te draaien.
5. Schuif de bovenste buis (13) met de handgreep (2) in de flexibele buis (12) en bevestig deze met de slang-klem (12c). Gebruik een montagesleutel (17).
6. Fixeer de kabel met de geleidingsbeugel (12a) op de flexibele buis (12).
7. Schuif de onderste buis (14) over de bovenste buis (13) en borg deze door rechtsom te draaien. Borg de verbinding aansluitend met de lenskopbout (14a). Gebruik hiervoor een montagesleutel (17).
8. Breng de tweede onderste buis (14) over de reeds gemonteerde onderste buis (14) en borg deze eveneens door rechtsom te draaien. Borg de verbinding aansluitend met de lenskopbout (14a). Gebruik een montagesleutel (17).
9. Schuif het mondstuk (15) over de onderste buis (14) en borg deze door rechtsom te draaien. Borg de verbinding aansluitend met de lenskopbout (15a). Gebruik hiervoor een montagesleutel (17).

9 Voor de ingebruikname

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

LET OP

Voer de montage en instellingen op het product altijd bij een uitgeschakelde motor uit en verwijder de bougiestekker.

LET OP

Het product wordt geleverd zonder brandstof-/oliemengsel. Voor ingebruikname daarom altijd brandstof-/oliemengsel bijvullen. Gebruik uitsluitend een mengsel van loodvrije brandstof (min. RON 95) en speciale 2-taktmotorolie (JASO FD/ISO - L - EGD).

WAARSCHUWING

Gebruik nooit brandstof die niet gemengd is met 2-taktolie. Dit kan permanente motorschade veroorzaken en maakt de fabrieksgarantie op dit product ongeldig. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen opgeslagen is geweest.

WAARSCHUWING

Gevaar voor de gezondheid!

Bij het inademen van brandstof-/smeeroliedampen en uitlaatgassen kan er ernstige gezondheidsschade, bewusteloosheid ontstaan en dit in extreme gevallen zelfs tot de dood leiden.

• Adem geen brandstof-/smeeroliedampen en uitlaatgassen in.
• Gebruik het product alleen in de open lucht.

WAARSCHUWING

Brandstoffen en brandstofdampen zijn brandgevaarlijk en kunnen bij het inademen en bij contact met de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet voor een goede ventilatie worden gezorgd.

WAARSCHUWING

Brandstof en het brandstof-olie-mengsel zijn zeer licht ontvlambaar!

WAARSCHUWING

Gevaar voor letsel!

Als u de luchtstroom op mensen, dieren of voorwerpen richt, kan dit leiden tot letsel en schade.

– Richt de luchtstroom van u af.
- Richt de luchtstroom nooit op andere mensen, dieren of voorwerpen.
- Blaas geen harde voorwerpen zoals stenen of takken weg.

WAARSCHUWING

Gevaar voor letsel

Wegslingerende objecten en roterende onderdelen kunnen ernstig letsel veroorzaken.

• Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden.
• Houd onbevoegde personen uit de buurt van het Product.
• Houd het product voor u.
• Nooit het product op uzelf, andere personen of dieren richten.
• Let er altijd op, dat u geen voorwerpen of stof in de richting van personen of dieren blaast of dat er voorwerpen beschadigd raken.
• Let altijd op de windrichting en werk nooit tegen de wind in.

Aanwijzingen:

• Plaats het product op een vlak, recht oppervlak.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.

Het is verplicht om het product voor elk gebruik of na het laten vallen zorgvuldig te controleren op eventuele schade. Als er schade wordt gevonden, moet deze onmiddelijk door u of een erkend servicecentrum worden gerepareerd.

Controleer het product voor elke ingebruikname op:

• Dichtheid van brandstofsysteem
- Stevige bevestiging van de schroefverbindingen.
- Soepel lopen van alle bewegende delen.

Benodigd gereedschap:

- Lap/doek*

* = niet altijd meegeleverd!

9.1 Brandstof mengen (afb. 5)

WAARSCHUWING

Voorkom direct contact van brandstof met de huid en adem geen brandstofdamp in.

1. De motor moet met een brandstofmengsel van brandstof en motorolie worden gebruikt.
2. Gebruik uitsluitend een mengsel van loodvrije brandstof (min. RON 95) en speciale 2-taktmotorolie (JASO FD/ISO - L - EGD).
3. Meng het brandstofmengsel volgens de brandstofmengtabel.
4. Giet altijd de juiste hoeveelheid brandstof en 2-takt- olie in de meegeleverde mengfles voor olie-benzine (16).
5. Schud aansluitend de mengfles voor olie-benzine (16) goed door.

9.1.1 Brandstofmengsel

Aanwijzing:

Het brandstofmengsel niet in de tank mengen.

Voeg de 2-taktolie toe volgens de brandstof-mengtabel.

Brandstof 2-takt motorolie	(1:40)
0,5 liter 12,5 ml

9.2 Brandstof bijvullen (afb. 5)

GEVAAR

Brand- en explosiegevaar!

Vul de brandstof alleen bij als de motor is uitgeschakeld en afgekoeld. Rook niet wanneer u het product tankt.

GEVAAR

Brand- en explosiegevaar!

Brandstof kan zich bij het vullen ontsteken en eventueel exploderen. Dit leidt tot ernstige verbrandingen of zelfs de dood.

Houd tanks voor brandstof en voor het brandstof-olie- mengsel gescheiden van elkaar, en voorkom zo het tan- ken met alleen benzine.

• Gebruik altijd een vers brandstof/oliemengsel.
• Houd uit de buurt van hitte, vlammen en vonken.
• Vul brandstof alleen in de open lucht bij.

• Draag veiligheidshandschoenen.
- Vermijd huid- en oogcontact.
- Start het product met een afstand van min. 3 m tot de vullocatie van de brandstof.
- Let op voor ondichte plekken. Start de motor niet als er brandstof uitloopt.
- Gebruik voor het tanken een geschikte trechter of een invoerbuis, zodat er geen brandstof op de verbrandingsmotor en behuizing kan terechtkomen.

Vul de brandstoftank niet te vol!

1. Meng de brandstof zoals beschreven onder 9.1.

2. Reinig de omgeving van het vulgedeelte. Verontreini-gingen in de brandstoftank (9) veroorzaken bedrijfs-storingen. Schud de mengfles voor olie-benzine (16) met het brandstofmengsel voor het vullen van de tank (9) nog een keer.

3. Open voorzichtig de tankdop (8) zodat eventuele overdruk kan ontsnappen.

4. Vul de brandstoftank met het brandstofmengsel. Mors geen brandstof en maak de brandstoftank niet helemaal tot aan de rand vol.

5. Veeg gemorste brandstof direct weg.

6. Draai de tankdop (8) rechtsom, dus met de klok mee, om de tank af te sluiten.

9.3 Draagriem (3) aanbrengen (afb. 6)

1. Plaats het product met een rugzak op uw rug.
2. Sluit de bevestigingsgespen (3a) en trek aan de rie- meinden om de draagriem (3) strak te trekken.

9.4 Draagriem (3) losmaken (afb. 6)

1. Til de klemschuif van de bevestigingsgespen (3a) op om de draagriem (3) los te maken.

2. Open hiervoor de bevestigingsgespen (3a).

10 Bediening

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

WAARSCHUWING

Neem de wettelijke voorschriften inzake geluidsbescherming in acht.

WAARSCHUWING

Neem minimaal 3 m van de plek waar u brandstof hebt bijgevuld voordat u de motor start.

WAARSCHUWING

Gevaar voor letsel!

Als u de luchtstroom op mensen, dieren of voorwerpen richt, kan dit leiden tot letsel en schade.

– Richt de luchtstroom van u af.
- Richt de luchtstroom nooit op andere mensen, dieren of voorwerpen.
- Blaas geen harde voorwerpen zoals stenen of takken weg.

WAARSCHUWING

Gevaar voor letsel

Wegslingerende objecten en roterende onderdelen kunnen ernstig letsel veroorzaken.

• Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden.
• Houd onbevoegde personen uit de buurt van het Product.
• Houd het product voor u.
• Nooit het product op uzelf, andere personen of dieren richten.
• Let er altijd op, dat u geen voorwerpen of stof in de richting van personen of dieren blaast of dat er voorwerpen beschadigd raken.
• Let altijd op de windrichting en werk nooit tegen de wind in.

10.1 Motor starten (afb. 7)

GEVAAR

Gevaar voor vergiftiging!

Gebruik het product alleen buitenshuis en nooit in gesloten of slecht geventileerde ruimten.

LET OP

• Trek het starterkoord er altijd recht uit.
• Houd de greep van het starterkoord vast tot de starterkoord weer opwikkelt.
• Laat het starterkoord niet terugschieten. Dit kan tot schade leiden.
• Trek het starterkoord van de starter niet verder dan de maximale lengte uit. Zo voorkomt u dat het starterkoord scheurt.
• Bij koel weer kan het noodzakelijk zijn om het startproces meerdere te herhalen.

Aanwijzingen:

• Om de motor te starten zet u het product op een stevige ondergrond.
• Gebruik de brandstofpomp "Primer" alleen bij een koude machine!
• Als de motor voor de eerste keer wordt gestart, zijn er meerdere pogingen nodig, totdat de brandstof van de tank naar de motor is verplaatst en deze aanspringt.

10.1.1 Starten bij koude motor (afb. 7, 8)

In "koude" staat:

1. Zet de choke-hendel (6) naar de positie " |
2. Druk de aan/uit-schakelaar (1) naar de inschakelpositie.
3. Druk de primer (22) 7 keer in.

4. Trek 3 tot 5 keer aan het starterkoord (7) om de motor te starten.

5. Als de motor draait, moet u even wachten en vervolgens de choke-hendel (6) in de juiste positie "1" ketten.

6. Regel het toerental van de motor en daarmee de luchtstroom met de gashendel (11).

Bij hoge buitentemperaturen kan het voorkomen dat ook bij een koude motor zonder choke moet worden gestart!

10.1.2 Starten bij warme motor (afb. 7, 8)

Het product stond minder dan 15–20 minuten stil.

In "warme" stand:

1. Zet de choke-hendel (6) naar de positie " | | gesloten.

2. Druk de aan/uit-schakelaar (1) naar de inschakelpositie.

3. Trek aan het starterkoord (7) om de motor te starten.

4. Regel het toerental van de motor en daarmee de luchtstroom met de gashendel (11).

Aanwijzing:

- Als de motor ook na meerdere pogingen niet aanspringt, dient u hoofdstuk 17 te raadplegen.

Stationair moet worden ingesteld, als de motor neigt naar uitschakelen of als er geen significante snelheidsverschillen worden vastgesteld bij het gebruik van de choke-hendel (6). De instelling gebeurt na het starten van de motor met een stelbout (23).

Laat de motor voor de instelling enkele minuten stationair draaien.

1. Draai de stelbout (23) rechtsom om het stationaire toerental te verhogen.

2. Draai de stelbout (23) linksom om het stationaire toerental te verlagen.

Na de instelling moet de motor zonder onregelmatigheden of pauzes stationair draaien.

10.3 Motor uitschakelen (afb. 7, 8)

1. Draai de vergrendelhendel (11a) los, zodat de motor stationair draait.

2. Zet de aan/uit-schakelaar (1) op "0".

10.3.1 Nood-uit stappen

1. Als het noodzakelijk is om het product direct te stoppen, schakelt u de aan/uit-schakelaar (1) op "0".

10.3.2 Na gebruik

• Schakel het product voor het neerleggen altijd uit en wacht tot het product tot stilstand is gekomen.
• Laat het product afkoelen.
• Verwijder de bougiestekker uit de bougie als het product niet in gebruik is.

10.4 Continue werking (afb. 7,8)

1. Start de motor zoals onder 10.1 beschreven.
2. Druk de gashendel (11) volledig in.
3. Borg de gashendel (11) door de vergrendelhendel (11a) om te leggen.
4. U kunt de gashendel (11) nu loslaten.
5. Laat de vergrendelhendel (11a) los, om het continube-drijf te beëindigen.

11 Werkinstructies

Aanwijzingen:

• Enige geluidsoverlast van dit product is onvermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute noodzakelijke.
• Voor uw persoonlijke bescherming en de bescherming van personen in de buurt, dient u geschikte gehoorbescherming te dragen.

Het product mag uitsluitend worden gebruikt voor de volgende gebruikstoepassingen:

- Als blazer om droog gebladerte op een hoop of uit moeilijk bereikbare plaatsen te blazen.

Elk ander gebruik dan hierboven beschreven kan het product beschadigen en een risico vormen voor de gebruiker.

• Controleer voordat u het product inschakelt of het niet op mensen of dieren gericht is.
• Maak oppervlakken in stoffige omstandigheden licht vochtig.
• Optimale resultaten worden bereikt wanneer u de blazer op een afstand van 5 - 10 cm van de grond gebruikt.
• Richt de luchtstraal naar voren en maak rustige bewegingen om bladeren of tuinafval bijeen te blazen of uit lastig toegankelijke plaatsen te verwijderen.
• Gebruik harken en bezems om afval los te maken voordat u gaat blazen.
• Begin te werken met het hoogste blaasvermogen om de rondslingerende bladeren snel te verzamelen. Kies een lager blaasvermogen om de eerder verzamelde hoop bladeren te verdichten.
• Let altijd op de windrichting en werk nooit tegen de wind in.

12 Reiniging en onderhoud

WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door onze gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

WAARSCHUWING

Onjuist onderhoud of onjuiste reiniging kan letsel veroorzaken!

⚠ WAARSCHUWING

Tijdens reinigings-, reparatie- en onderhoudswerkzaamheden kan het product onverwacht starten en letsel en brandwonden veroorzaken.

– Schakel het product uit.
- Verwijder de voedingsstekker van de bougie.
– Laat het product afkoelen.

12.1 Reiniging

Aanwijzing:

Na elk gebruik moet het product grondig worden gereinigd.

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen.
• Reinig de koelribben van de motor regelmatig met perslucht om brandgevaar tegen te gaan. Maak het gebied rondom de geluiddemper vrij van stof, blade-ren of andere ongerechtigheden.
• Ventilatieopeningen moeten altijd vrij zijn.
• Maak het product regelmatig schoon met een vochtige doek* en een beetje zachte zeep. Gebruik geen reini-gingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan komen.
• Dompel het product om te reinigen nooit onder in water of andere vloeistoffen.

12.2 Onderhoud

Aanwijzing:

Onderhoud het product zorgvuldig. Controleer of bewe- gende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het product wordt beïnvloed. Laat beschadig- de onderdelen voor gebruik van het elektrische product eerst repareren.

Regelmatig, zorgvuldig onderhoud is noodzakelijk om het veiligheidsniveau en het vermogen van het product ongewijzigd te garanderen.

Verwijder alle gereedschap dat u voor het onderhoud hebt gebruikt, voordat u het product gaat gebruiken of op- ruimt.

Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de instandhoudingswerkzaamheden en onderhoudswerkzaamheden zijn voltooid.

Benodigd gereedschap:

• Montagesleutel (17)
• Steeksleutel SW 8/10 mm (18)
• Koperdraadborstel*
* = niet altijd meegeleverd!

12.2.1 Bougie (5a) vervangen en reinigen (afb. 9)

Elektrodenafstand = 0,6 mm (afstand tussen de elektroden, waar de vonk overspringt). Controleer de bougie voor de eerste keer na 10 bedrijfsuren op verontreiniging en reinig deze eventueel met een koperdraadborstel. Daarna de bougie elke 50 bedrijfsuren onderhouden.

1. Trek de bougiestekker (5) van de bougie (5a) en draai de bougie (5a) er met de meegeleverde steeksleutel (17) uit.
2. Reinig de bougie (5a), indien nodig, met een koperdraadborstel*.
3. Bij overmatige slijtage aan de elektrode of bij een zeer sterke aanslag moet de bougie door een bougie (5a) van hetzelfde type worden vervangen.
4. Sterke aanslag op de bougie (5a) kan veroorzaakt worden door: Te hoog olieaandeel in het brandstofmengsel, slechte oliekwaliteit, verouderd brandstofmengsel of verstopt luchtfilter (10b).
5. Draai de bougie (5a) met de hand volledig in het schroefdraad. Voorkom daarbij het kantelen van de bougie (5a).
6. Draai de bougie (5a) met de meegeleverde montage-sleutel (17) vast.

12.2.2 Luchtfilter (10b) reinigen (afb. 10)

LET OP

Vervuilde luchtfilters verminderen het motorvermogen door een te geringe luchttoevoer naar de carburateur. Regelmatige controle is daarom absoluut noodzakelijk.

LET OP

Luchtfilter nooit met benzine of brandbare oplosmiddelen reinigen.

1. Plaats de vergrendeling (10a) omlaag en klap de afdekking van het luchtfilter (10) omhoog.
2. Verwijderen het luchtfilter (10b).
3. Sluit de afdekking van het luchtfilter (10) weer, zodat er geen vreemde voorwerpen in het aanzuigkanaal kan vallen.
4. Was het luchtfilter (10b) met een schoon, warm sopje.
5. Spoel het luchtfilter (10b) goed af en laat deze aan de lucht drogen.
6. Verwijder de luchtfilterafdekking (10) en plaats het luchtfilter (10b) terug.
7. Sluit de luchtfilterafdekking (10).

13 Transport

! WAARSCHUWING

Schakel het product uit en verwijder de bougiedop van de bougie!

LET OP

Gevaar voor brandwonden!

Houd de hete geluiddemper uit de buurt van uw li- chaam. Er bestaat gevaar voor brandwonden!

WAARSCHUWING

Gevaar voor letsel!

Het ongewenst en onverwacht starten van het product kan leiden tot letsel.

- Schakel het product vóór elk transport uit, ook bij korte afstanden. Beveilig het product tegen omvallen tijdens transport (ook in voertuigen) om brandstofverlies, schade of letsel te voorkomen.

14 Opslag

GEVAAR

Brand- en explosiegevaar!

Bij het opslaan van het product in de buurt van mogelijke ontstekingsbronnen, kan er een brand of explosie ontstaan. Dit leidt tot ernstige verbrandingen of zelfs de dood.

- Verwijder mogelijke ontstekingsbronnen, zoals bijv. ovens, heetwaterboilers met gas, gasdrogers, enz.

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C. Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

14.1 Voorbereiden voor de opslag

• Bewaar het product nooit met brandstof in de brandstoftank binnen een gebouw, waarin mogelijke brandstofdampen met open vuur of vonken in contact kunnen komen.
• Laat de motor afkoelen, voordat u het product in gesloten ruimtes plaatst.
• Reinig en onderhoud het product voordat u dit opbergt.
• Om brandgevaar te vermijden, dient u de motor, uitlaat en het bereik rond de brandstoftank vrij het houden van gras, bladeren en uittredend vet (olie).
• Opslag in de buitenlucht wordt afgeraden. Beveilig het product ook tegen onrechtmatige toegang.

Benodigd gereedschap:

• Opvangbak*
• Brandstof-afzuigpomp*

14.1.1 Tap de brandstof af met een brandstof-afzuigpomp (afb. 5)

Bij opslag voor langere tijd moet de brandstof worden afgetapt.

1. Houd een opvangbak onder de slang van de brandstofafzuigpomp.

2. Schroef de tankdop (8) los en haal deze van de opening af.

3. Schuif de slang van de brandstof-afzuigpomp in de brandstoftank (9) en tap de brandstof met behulp van de brandstof-afzuigpomp volledig af.

4. Schroef de tankdop (8) er weer op.

15 Reparatie en reserveonderdelen bestellen

Na reparatie of onderhoud controleren of alle veiligheids-technische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt een garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

AANWIJZING

Belangrijke aanwijzing bij reparatie

Houd er bij retourlevering van het product voor reparatie rekening mee dat het product om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.

15.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

15.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Bougie, luchtfilter

* = niet altijd meegeleverd!

16 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren.

Informatie over het afvoeren van versleten apparatuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorolie-reservoir worden leeggemaakt!
• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

17 Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Het product kan niet worden gestart Luchtfilter vervuild. Luchtfilter reinigen/vervangen.

18 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: SCHEPPACH

Art.-aanduiding: Backpack bladblazer – LB5200BP

Art.nr. 5911103903

EU-richtlijnen:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/EU

Emissie. Nr: e24*2016/1628*2017/656SHB1/P*0101*00

Documentatie gevolmachtigde:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

12c. Slangklämma (liten)

1. Övre rör

2. Nedre rör

14a. Skruv med linsskalle

1. Munstycke

15a. Skruv med linsskalle

12c. 1 x Slangklämma (liten)

Zichtbare defecten moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper alle aanspraken op grond van dergelijke defecten. Wij verstrekken garantie voor onze machines, bij juiste behandeling, voor de duur van de wettelijke garantieperiode vanaf het moment van overdracht, op dusdanige wijze dat wij elk machineonderdeel dat binnen deze periode aantoonbaar onbruikbaar wordt als gevolg van materiaal- of fabricagefouten, kosteloos vervangen. Voor onderdelen, die wij niet zelf vervaardigen, verlenen wij uitsluitend garantie, voor zover wij recht hebben op garantieclaims bij de toeleveranciers. De kosten voor het plaatsen van nieuwe onderdelen zijn voor rekening van de koper. Aanspraak op vorderingen tot omzetting en vermindering en overige vorderingen op schadevergoeding zijn uitgesloten.

Garantía ES
