Tipo di prodotto	Soffiatore termico a zaino
Marca / Modello	Scheppach / LB5200BP
Tipo di motore	Motore 2 tempi, raffreddamento ad aria
Cilindrata	51,7 cm³
Potenza nominale	1,4 kW
Regime max.	8000 min⁻¹
Regime al minimo	3500 ± 300 min⁻¹
Velocità max. dell'aria	295 km/h
Volume d'aria max.	18 m³/min
Serbatoio di carburante	1 litro
Miscela carburante/olio	40:1 (senza piombo 95 min + olio 2T JASO FD/ISO-LEGD)
Dimensioni (L × l × H)	1380 × 400 × 450 mm
Lunghezza totale ugello	1180 mm
Peso	7,84 kg
Livello di pressione sonora	95,2 dB (A) (incertezza 3,0 dB)
Livello di potenza sonora garantito	114 dB (A)
Vibrazioni (maniglia anteriore)	1,79 m/s²
Vibrazioni (maniglia posteriore)	2,3 m/s²
Emissioni CO₂	1069 g/kWh
Pezzi di usura	Candela di accensione, filtro aria
Utilizzo previsto	Soffiatura di foglie e rifiuti leggeri da giardino
Pulizia / Manutenzione	Pulire filtro aria con acqua saponata; candela ogni 50h
Sicurezza	Occhiali, protezione uditiva, guanti, scarpe robuste
Garanzia	Garanzia legale - pezzi difettosi sostituiti gratuitamente

Domande frequenti - LB5200BP SCHEPPACH

Che tipo di carburante utilizzare?

Utilizzare una miscela di benzina senza piombo (ROZ 95 min) e olio per motori 2 tempi (norma JASO FD/ISO-LEGD) in rapporto 40:1. Non utilizzare mai benzina pura.

Come avviare il motore a freddo?

Posizionare la leva dello starter su 'chiuso', mettere l'interruttore On/Off su 'I', premere 7 volte la pompa di avviamento 'Primer', quindi tirare 3-5 volte il cavo di avviamento. Dopo l'avviamento, riportare lo starter su 'aperto'.

Come avviare il motore a caldo?

Posizionare lo starter su 'aperto', mettere l'interruttore su 'I' e tirare il cavo di avviamento. Se il motore non si avvia dopo alcuni tentativi, controllare l'alimentazione del carburante e la candela.

Qual è la capacità del serbatoio?

Il serbatoio del carburante ha una capacità di 1 litro.

Come regolare il minimo?

Dopo aver avviato il motore, lasciarlo girare alcuni minuti al minimo. Ruotare la vite di regolazione del minimo (situata vicino al carburatore) in senso orario per aumentare il regime, antiorario per diminuirlo, finché il motore gira stabilmente.

Quale manutenzione regolare è necessaria?

Pulire il filtro aria ogni 10 ore di funzionamento (con acqua saponata). Controllare e pulire la candela di accensione dopo 10 ore, poi ogni 50 ore. Controllare la distanza degli elettrodi (0,6 mm).

Il soffiatore non si avvia, cosa fare?

Controllare il livello del carburante, che la miscela sia corretta, che il filtro aria sia pulito, che la candela sia asciutta e collegata. Se non c'è scintilla, controllare il cavo di accensione e la candela. Se il problema persiste, contattare l'assistenza.

Posso usare il soffiatore per aspirare foglie?

No, questo modello è solo un soffiatore. Non dispone di funzione aspirazione.

Quali dispositivi di sicurezza indossare?

Indossare sempre occhiali di protezione, casco antirumore, guanti, scarpe robuste e pantaloni lunghi. Tenere persone e animali a una distanza di almeno 15 metri.

Come conservare l'apparecchio?

Svuotare il serbatoio del carburante, lasciare raffreddare il motore, pulirlo e riporlo in un luogo asciutto, al riparo dal gelo e fuori dalla portata dei bambini.

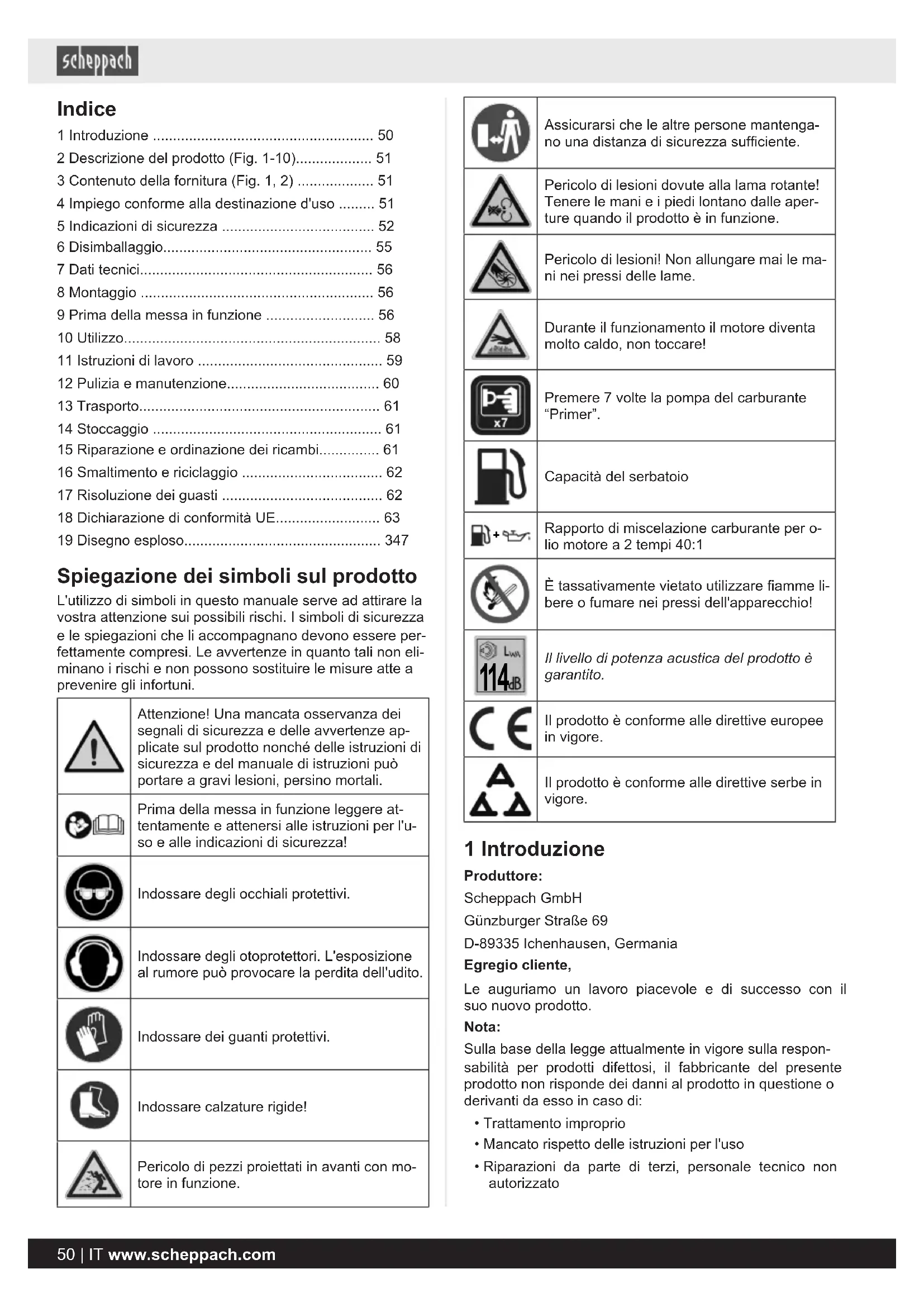

MANUALE UTENTE LB5200BP SCHEPPACH

IT Zaino per soffiatore per fogliame | Traduzione delle istruzioni per l'uso originali 50

1 Introduzione 50
2 Descrizione del prodotto (Fig. 1-10)....51
3 Contenuto della fornitura (Fig. 1, 2) ..... 51
4 Impiego conforme alla destinazione d'uso ..... 51
5 Indicazioni di sicurezza 52
6 Disimballaggio....55
7 Dati tecnici.... 56
8 Montaggio 56
9 Prima della messa in funzione .... 56
10 Utilizzo....58
11 Istruzioni di lavoro 59
12 Pulizia e manutenzione.... 60
13 Trasporto.... 61
14 Stoccaggio 61
15 Riparazione e ordinazione dei ricambi.... 61
16 Smaltimento e riciclaggio 62
17 Risoluzione dei guasti 62
18 Dichiarazione di conformità UE.... 63
19 Disegno esploso.... 347

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Attenzione! Una mancata osservanza dei segnali di sicurezza e delle avvertenze applicate sul prodotto nonché delle istruzioni di sicurezza e del manuale di istruzioni può portare a gravi lesioni, persino mortali.
	Prima della messa in funzione leggere attentamente e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza!
	Indossare degli occhiali protettivi.
	Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare dei guanti protettivi.
	Indossare calzature rigide!
	Pericolo di pezzi proiettati in avanti con motore in funzione.

	Assicurarsi che le altre persone mantenga-no una distanza di sicurezza sufficiente.
	Pericolo di lesioni dovute alla lama rotante! Tenere le mani e i piedi lontano dalle aper-ture quando il prodotto è in funzione.
	Pericolo di lesioni! Non allungare mai le ma-ni nei pressi delle lame.
	Durante il funzionamento il motore diventa molto caldo, non toccare!
	Premere 7 volte la pompa del carburante "Primer".
	Capacità del serbatoio
	Rapporto di miscelazione carburante per o-lio motore a 2 tempi 40:1
	È tassativamente vietato utilizzare fiamme li-bere o fumare nei pressi dell'apparecchio!
	Il livello di potenza acustica del prodotto è garantito.
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.

1 Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Nota:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio
  • Mancato rispetto delle istruzioni per l'uso

• Riparazioni da parte di terzi, personale tecnico non autorizzato

• Montaggio e sostituzione di pezzi di ricambio non originali

• Utilizzo non conforme

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto.

Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2 Descrizione del prodotto (Fig. 1-10)

1. Interruttore on/off
2. Maniglia
   2a. Vite di fissaggio
3. Tracolla
   3a. Fibbie di chiusura
4. Unità motore
5. Pipetta della candela
   5a. Candela di accensione
6. Leva dello starter
7. Sistema di avviamento a strappo
8. Tappo del serbatoio
9. Serbatoio del carburante
10. Coperchio del filtro dell'aria
    10a. Dispositivo di bloccaggio
    10b. Filtro dell'aria
11. Leva dell'acceleratore
    11a. Leva di bloccaggio
12. Tubo flessibile
    12a. Staffa di guida
    12b. Fascetta stringitubo (grande)
    12c. Fascetta stringitubo (piccola)
13. Tubo superiore
14. Tubo inferiore
    14a. Vite a testa bombata
15. Ugello
    15a. Vite a testa bombata
16. Contenitore di miscelazione olio-benzina
17. Chiave di montaggio
18. Chiave fissa SW 8/10 mm
19. Chiave a brugola da 4 mm
20. Chiave a brugola da 5 mm
21. Fascetta fermacavo

22. Primer

23. Vite di regolazione (funzionamento a vuoto)

3 Contenuto della fornitura (Fig. 1, 2)

Pos. QuantitàDenominazione

1. 1 x Unità motore

2. 1 x Tubo flessibile

12b. 1 x Fascetta stringitubo (grande)

12c. 1 x Fascetta stringitubo (piccola)
13. 1 x Tubo superiore
14. 2 x Tubo inferiore
14a. 2 x Vite a testa bombata
15. 1 x Ugello
15a. 1 x Vite a testa bombata
16. 1 x Contenitore di miscelazione olio-benzina
17. 1 x Chiave di montaggio
18. 1 x Chiave fissa SW 8/10 mm
19. 1 x Chiave a brugola da 4 mm
20. 1 x Chiave a brugola da 5 mm
21. 3 x Fascetta fermacavo
1 x Zaino per soffiatore per fogliame
1 x Istruzioni per l'uso

4 Impiego conforme alla destinazione d'uso

Usare il soffiatore per foglie solo per le seguenti finalità:

- Per raccogliere fogliame o scarti generici del giardino come materiale tagliato e/o per rimuovere tali materiali da punti di difficile accesso.

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Qualsiasi ulteriore impiego che esuli dalla suddetta finalità non è conforme alla destinazione d'uso. Eventuali danni o lesioni di qualsiasi tipo derivanti da quanto sopra sono di responsabilità dell'utente e non del produttore.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Il personale addetto all'uso e alla manutenzione del prodotto deve possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano.

Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Spiegazione delle parole di segnalazione nelle istruzioni per l'uso

PERICOLO

Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni.

! AVVISO

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può portare alla morte o a gravi lesioni.

CAUTELA

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità.

ATTENZIONE

Dicitura di segnalazione indicante una possi- bile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà.

5 Indicazioni di sicurezza

Indicazioni di sicurezza generali

! AVVISO

Si prega, per la propria sicurezza personale, di leggere il presente manuale prima della messa in funzione del prodotto e di prendere visione delle indicazioni di sicurezza generali. Qualora il prodotto sia affidato a terz allegare sempre questo manuale d'uso.

! AVVISO

Utilizzare solo il carburante consigliato nelle presenti i- struzioni per l'uso.

! AVVISO

Non utilizzare mai carburante non miscelato con olio motore a 2 tempi. Questo può causare danni permanenti al motore e fa decadere la garanzia del produttore in relazione a questo prodotto. Non utilizzare mai una miscela di carburante che sia stata tenuta a magazzino per oltre 90 giorni.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriori consultazioni!

5.1 Addestramento

• Prima di utilizzare il prodotto, leggere attentamente tutte le istruzioni per l'uso.
• Familiarizzarsi con gli elementi di comando o di regolazione e l'uso conforme del prodotto.
• Imparare come spegnere il prodotto in caso di emergenza.

• Utilizzare il prodotto solo conformemente all'uso previsto per:

• Spostamento e accumulo di foglie ed erba di peso più o meno limitato e di piccole dimensioni da parte di bolle.

• Raccolta tramite aspirazione di foglie ed erba, rifiuti vari di peso limitato e di piccole dimensioni, esclusi i liquidi di qualsiasi tipo.

- Il prodotto non può essere utilizzato per raccogliere prodotti infiammabili e esplosivi, brace, cenere, sigarette accese, rami, oggetti appuntiti, oggetti metallici, pietre e altri oggetti pericolosi per l'utilizzatore. Ciò può comportare lesioni e danni al prodotto.

• I bambini non devono lavorare con questo prodotto.
- Questo prodotto non deve essere utilizzato da persone (bambini inclusi) con facoltà fisiche, psichiche o mentali ridotte o che manchino di esperienza e conoscenze.
- Non azionare mai il prodotto in presenza di persone, soprattutto bambini o animali.
- Non lasciare mai che altre persone che non abbiano dimestichezza con le presenti istruzioni utilizzino il prodotto. Le norme locali possono definire l'età minima dell'utilizzatore.
- Non utilizzare l'apparecchio quando si è stanchi oppure sotto l'influsso di droghe, alcol o medicinali. Non utilizzare nessun prodotto quando si è stanchi.
- Consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.
- Notare bene che l'operatore è responsabile di eventuali incidenti o pericoli per altre persone o per la vostra proprietà.
- Prima dell'utilizzo eseguire sempre un'ispezione visiva per garantire che il dispositivo di triturazione, i perni dello stesso e altri mezzi di fissaggio siano ben saldi, l'alloggiamento non presenti danni e che siano presenti i dispositivi di protezione e schermatura. Sostituire i componenti usurati o danneggiati in kit per preservare l'equilibrio. Sostituire le scritte danneggiate o illeggibili.

5.2 Avvertenze generali

• Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
• In caso di capelli lunghi, indossare una retina per raccogliere i capelli.
• Quando si lavora con questo prodotto, indossare sempre guanti di sicurezza, occhiali protettivi, otoprottori, calzature solide e pantaloni lunghi.
• Spegnere sempre il motore del prodotto quando lo si appoggia a terra e prima di intervenire sul prodotto.
• Verificare l'eventuale presenza di danni sui coperchi e i dispositivi di protezione e il relativo corretto posizionamento. Sostituirli all'occorrenza.
• Non mettere mai in funzione il prodotto in presenza di dispositivi di protezione o schermature difettose o in assenza dei dispositivi di sicurezza.

! AVVISO

Il carburante è altamente infiammabile:

• Conservare il carburante in contenitori appositamente destinati a tale scopo.
• Prima di fare rifornimento, spegnere il motore a combustione e lasciarlo raffreddare.

- Fare rifornimento solo all'aperto e non fumare durante il rifornimento.

- Aprire il tappo del serbatoio con cautela e lentamente. Attendere che la pressione si stabilizzi e solo allora rimuovere completamente il coperchio del serbatoio.

- Per il rifornimento utilizzare un imbuto o un tubo di rifornimento idoneo, in modo da evitare che il carburante si riversi sul motore a combustione, sull'alloggiamento.

Non riempire eccessivamente il serbatoio del carburante!

- Occorre rabboccare con carburante prima di avviare il motore. Con il motore in funzione o subito dopo aver spento il prodotto, non si deve aprire il tappo del serbatoio né rifornire di carburante.

- In caso di fuoriuscita di carburante, non tentare di avviare il motore. Si deve invece spostare il prodotto dall'area contaminata con la benzina. Ogni tentativo di accensione è da evitare fino a quando i vapori di carburante non siano evaporati.

• Raccogliere sempre il carburante versato.

- Avviare l'apparecchio a una distanza di almeno 3 m dal punto di rifornimento del carburante.

- Se il carburante finisce sugli indumenti, è necessario cambiarli.

- Il coperchio del serbatoio deve essere avvitato e serrato correttamente dopo ogni rifornimento. Il prodotto non deve essere messo in funzione senza il coperchio del serbatoio originale correttamente avvitato.

• Sostituire i silenziatori difettosi.

- Eseguire un controllo visivo prima di utilizzare il prodotto. Controllare in particolare:

• La leva dell'acceleratore deve muoversi liberamente e deve tornare alla posizione neutra in modo indipendente e rapido.
• Il pulsante On/Off deve poter essere usato con facilità.
• Tutti i cavi elettrici come il cavo della candela di accensione e della pipetta della candela devono essere in perfette condizioni per evitare scintille. La pipetta della candela deve essere saldamente inserita nella candela di accensione.

- Mantenere le impugnature asciutte, pulite e libere da olio e grasso. Le impugnature e le protezioni non devono essere danneggiate.

– Il soffiatore non deve essere danneggiato.

- Il sacco raccoglitore non deve essere danneggia- to.

- Prima di iniziare a lavorare rimuovere sempre tutti gli oggetti presenti a terra, che

• potrebbero venire proiettati durante il funzionamento (se usato come soffiatore)
• potrebbero bloccare il tubo del vuoto (se usato come aspiratore a vuoto)
• potrebbero rappresentare una fonte di pericolo (pietre, rami, filo di ferro, ossi, ecc.)

5.3 Funzionamento

- Tenere mani e piedi lontani dalle parti in movimento.

- Non fare funzionare il motore a combustione in ambienti chiusi, nei quali possa accumularsi monossido di carbonio pericoloso.

- Non montare sul prodotto dispositivi o accessori non previsti o non approvati dal produttore.

- Tenere la zona di lavoro pulita e ben illuminata. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.

- Non utilizzare il prodotto con interruttore difettoso. Un prodotto che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

• Non utilizzare mai il prodotto:

• senza aver prima montato tutti gli accessori previsti per ogni tipo di utilizzo (se usato come aspiratore o soffiatore per foglie)
• se nelle vicinanze sono presenti persone, in particolare bambini o animali domestici;
• in spazi chiusi, in atmosfere potenzialmente explosive dove sono presenti liquidi, gas o polveri infiammabili.

- Pertanto, assicurarsi sempre di avere un supporto sicuro e solido in modo da poter controllare il prodotto e poter mantenere la propria stabilità durante il lavoro anche in caso di movimenti imprevisti.

• Se possibile, evitare di lavorare su pavimenti bagnati e scivolosi. Evitare di lavorare su terreni irregolari o ripidi che non garantiscono all'operatore una posizione di lavoro sicura.
• Muoversi lentamente, non correre. Prestare attenzione alle condizioni del terreno e ad eventuali o-stacoli.

- Assicurarsi che il prodotto sia completamente assemblato prima di avviarlo.

• Avviare l'apparecchio a una distanza di almeno 3 m dal punto di rifornimento del carburante.
  – Le persone dovrebbero rispettare una distanza di sicurezza di almeno 15 metri dall'area di lavoro.
• Non puntare il silenziatore e quindi i gas di scarico verso materiali combustibili.

• Non apportare alcuna modifica al motore.

- Non sovraccaricare il prodotto. Utilizzare per il proprio lavoro l'attrezzo appositamente previsto. Con un attrezzo adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.

- Assicurarsi che il prodotto non entri in contatto con corpi estranei o con la polvere sollevata dai corpi estranei che può mescolarsi con l'aria.

- Non puntare mai il getto d'aria verso persone o animali.

- Non inserire mai oggetti nelle aperture del prodotto ed evitare di aspirare oggetti di grandi dimensioni che potrebbero danneggiare il soffiatore.

- Tenere le mani lontane dalla griglia di aspirazione e dall'uscita dell'aria durante l'uso e non bloccare mai il soffiatore.

- Arrestare il motore:

- Quando si commuta il prodotto da aspiratore a soffiatore foglie.

• Quando si lascia il prodotto incustodito.
• Prima di far rifornimento di carburante.
• Quando si cambia zona di lavoro.

- Spegnere il motore e scollegare la pipetta della candela:

• Prima di eseguire interventi di riparazione;
• Qualora venga aspirato un corpo estraneo. Ispezionare il prodotto per escludere eventuali danni prima di rimetterlo in funzione.
• Se l'apparecchio inizia a vibrare in modo anomalo.

• Quando non si utilizza il prodotto.

• Non lasciare il prodotto con il motore caldo su foglie, erba secca o altro materiale combustibile. Pericolo di incendio!

• Non lavorare con il prodotto in aree a rischio di esplosione, nelle quali si trovano fluidi, gas o polveri infiammabili. Il prodotto genera scintille che possono infiammare la polvere o i vapori.
• Avviso! Non lavorare mai nelle vicinanze di finestre aperte. Fare attenzione a bambini e animali domestici, e soffiare via i corpi estranei in modo sicuro.
• Tenere a distanza i bambini e le altre persone durante l'utilizzo del prodotto. In caso di distrazione, si potrebbe perdere il controllo del prodotto.
• Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo in situazioni inattese.
• Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con l'attrezzo. Non utilizzare l'apparecchio quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso può causare lesioni gravi.
• Evitare una messa in funzione accidentale. Se durante il trasporto dell'attrezzo si tiene il dito sull'interrutto-re, possono verificarsi incidenti.
• Rimuovere eventuali strumenti di regolazione o chiavi inglesi prima di accendere l'attrezzo. Un attrezzo o una chiave che si trovano all'interno di una parte del dispositivo in movimento possono provocare lesioni.
• Si consiglia di utilizzare il prodotto solo in orari ragionevoli, non troppo presto al mattino o troppo tardi la sera, poiché si potrebbero disturbare le altre persone.
• Prima dell'inizio della soffiatura, occorre rimuovere con scopa e rastrello i corpi estranei.
• In caso di presenza di polvere, inumidire leggermente la superficie o utilizzare, se disponibile, un accessorio di irrigazione.
• Si consiglia di utilizzare l'alzata completa dell'ugello di soffiaggio, in modo che il flusso d'aria possa agire vici-no al fondo.

5.4 Manutenzione e stoccaggio

- Conservare gli strumenti con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo. Fare riparare

le parti danneggiate prima dell'utilizzo del dispositivo.

Molti infortuni sono causati da una cattiva manuten- zione degli strumenti.

• Non eseguire alcun lavoro sul prodotto che non sia descritto in questo manuale.
• Non conservare mai il prodotto con carburante nel serbatoio all'interno di un edificio dove i fumi del carburante possono entrare in contatto con fiamme libere o scintille.
• Lasciare raffreddare il motore prima di eseguire lavori di manutenzione e di pulizia nonché prima dello stoccaggio.
• Mantenere il motore, il silenziatore e il serbatoio del carburante liberi da polvere, rami e foglie. Pericolo di incendio!
• Svuotare il serbatoio solo all'aperto o in locali con sufficiente ventilazione.
• Indossare sempre guanti di protezione durante i lavori di manutenzione.
• Per ragioni di sicurezza, non utilizzare mai il prodotto con parti usurate o danneggiate. Le parti danneggiate del prodotto devono essere sostituite o riparate. Utilizzare unicamente pezzi di ricambio originali. Le parti difettose possono causare lesioni alle persone o danni al prodotto.
• Rimuovere tutti gli attrezzi utilizzati per la manutenzione prima di mettere in funzione o riporre il prodotto.
• Conservare l'apparecchio al di fuori della portata dei bambini.

5.5 Trasporto

- Se è necessario mettere a tracolla il prodotto:

• spegnere il motore ed estrarre la pipetta della candela di accensione.
• portare il prodotto al corpo afferrandolo per le impugnature. Non sollevare il prodotto per i tubi.

- In caso di trasporto usando un veicolo, rimuovere i tubi e caricare il prodotto in modo tale che non possa costituire un pericolo per le persone. Per evitare la fuoriuscita di carburante, danni e lesioni, occorre mettere in sicurezza il prodotto durante il trasporto per evitare che si rovesci.

5.6 Tutela dell'ambiente

• Assicurarsi che non penetri del carburante all'interno della rete fognaria.
• Smaltire i materiali di imballaggio e i rifiuti in conformità con le leggi locali applicabili.
• Il carburante residuo, gli oli e il liquido utilizzato per la pulizia devono essere smaltiti in modo ecologico!
• Smaltire correttamente questo prodotto secondo le norme vigenti nel proprio paese.

5.7 Trattamento sicuro dei carburanti

AVVISO

I carburanti e i loro fumi sono potenzialmente infiammabili e possono causare gravi danni se inalati o se vengono a contatto con la pelle. Nel trattamento del carburante, è pertanto necessario prestare la massima cautela e provvedere a una buona ventilazione.

- Prima di fare rifornimento, spegnere il motore a combustione e lasciarlo raffreddare.

- Fare rifornimento solo all'aperto e non fumare durante il rifornimento. Evitare le fiamme libere (rischio di esplosione!).

- Indossare un paio di guanti durante il rifornimento.

- Fare attenzione a non rovesciare il carburante o l'olio.

- In caso di fuoriuscita di carburante, non tentare di avviare il motore. Si deve invece spostare il prodotto dall'area contaminata con la benzina. Ogni tentativo di accensione è da evitare fino a quando i vapori di carburante non siano evaporati. Cambiarsi subito d'abito in caso di versamenti di carburante o olio.

- Assicurarsi che non penetri del carburante all'interno della rete fognaria.

- Il coperchio del serbatoio deve essere avvitato e serrato correttamente dopo ogni rifornimento. Il prodotto non deve essere messo in funzione senza il coperchio del serbatoio originale correttamente avvitato.

- Per motivi di sicurezza, controllare regolarmente il condotto del carburante, il serbatoio del carburante, il tappo del serbatoio e i raccordi per verificare che non siano danneggiati, invecchiati (fragilità), siano stati stretti correttamente e non presentino perdite e, se necessario, sostituirli.

- Trasportare il carburante solo in contenitori (taniche) progettati per questo scopo.

- Tenere i carburanti fuori dalla portata dei bambini.

- Non trasportare e immagazzinare i carburanti nei pressi di sostanze combustibili o facilmente infiammabili, né vicino a scintille o fiamme libere.

- Avviare l'apparecchio a una distanza di almeno 3 m dal punto di rifornimento del carburante.

- Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

- Prima di fare rifornimento, spegnere il motore a combustione e lasciarlo raffreddare.

5.8 Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

- I rischi residui possono essere ridotti al minimo se si osservano le "Istruzioni di sicurezza" e "Uso previsto", nonché le istruzioni per l'uso nel loro complesso.

• Utilizzare il prodotto come raccomandato nelle presenti istruzioni per l'uso. In questo modo è possibile garantire che il prodotto funzioni con prestazioni ottimali.
• Evitare una messa in funzione accidentale del prodotto.
• Tenere lontane le mani dalla zona di lavoro quando il prodotto è in funzione.
• Rispettare le indicazioni di manutenzione e sicurezza definite all'interno delle istruzioni per l'uso.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

AVVISO

In caso di utilizzo prolungato, possono presentarsi problemi di vascolarizzazione nelle mani dell'operatore (fenomeno di Raynaud) a causa delle vibrazioni.

La sindrome di Raynaud è un'angiopatia consistente nella costrizione improvvisa dei piccoli vasi sanguigni delle dita delle mani e dei piedi. Le aree interessate non vengono più irrorate di sangue a sufficienza e per questo motivo diventano estremamente pallide. L'utilizzo frequente di prodotti vibranti può causare danni ai nervi nelle persone che soffrono di problemi di vascolarizzazione (ad es. fumatori, diabetici).

Se si notano della alterazioni insolite, terminare subito il lavoro e consultare un medico.

6 Disimballaggio

AVVISO

Il prodotto e i materiali d'imballaggio non sono giocattoli per bambini!

I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

• Aprite l'imballaggio ed estraete con cautela il prodotto.
• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllate se il contenuto della fornitura è completo.
• Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. Segnalare immediatamente eventuali danni al corriere che ha consegnato il prodotto. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla sca-denza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

7 Dati tecnici

Tipo di motore Motore a 2 tempi,raffreddato ad aria
Velocità di minimo 3500 ± 300 min	-1
Numero di giri massimo delmotore	8000 min^-1
Potenza nominale del motore 1,4 kW
Cilindrata 51,7 cm	3
Dimensioni L x P x H 1380 x 400 x 450 mm
Lunghezza totale tubosoffiatore	1180 mm
Velocità dell'aria max. 295 km/h
Volume d'aria max. 18 m	^3/min
Volume del serbatoio delcarburante	1 litri
Emissioni CO^2	1069 g/kWh
Peso 7,84 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

! AVVISO

Il rumore può avere un grave impatto sulla salute. Se il rumore del prodotto è superiore a 85 dB, occorre che voi e le persone nelle vicinanze indossiate degli otoprottori adeguati.

Valori caratteristici delle emissioni sonore

Livello di pressione acustica L_pA	95,2 dB
Incertezza di misura K_pA	3,0 dB
Livello di potenza acustica L_wA	110,9 dB
Livello di potenza acustica garantito L_wA	114 dB
Incertezza di misura K_wA	3,0 dB

Se necessario, rispettare le fasce orarie di riposo e limitare la durata del lavoro al minimo indispensabile.

Valori caratteristici delle vibrazioni (oscillazioni della mano e del braccio)

Vibrazioni a_nv
Impugnatura anteriore 1,79 m/s ^2
Impugnatura posteriore 2,3 m/s ^2
Incertezza di misura K_h	1,5 m/s ^2

Ridurre al minimo l'emissione sonora e le vibrazioni!

• Utilizzare solo apparecchi in perfetto stato di funzionamento.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare il prodotto.
• Se necessario, far ispezionare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

Per ridurre i pericoli, osservare le istruzioni qui riportate:

• Tenere il proprio corpo e soprattutto le mani al caldo se fa freddo.
• Fare delle pause ad intervalli regolari e muovere le mani per favorire la vascolarizzazione.
• Ridurre al minimo le vibrazioni del prodotto mediante una manutenzione regolare e delle parti fisse sul prodotto.

8 Montaggio

Nota:

Posizionare il prodotto su un fondo piano e stabile.

Attrezzo necessario:

• Chiave di montaggio (17)

8.1 Assemblaggio del tubo soffiatore (Fig. 3, 4)

1. Applicare le fascette stringitubo (12b/12c) sul tubo flessibile (12).
2. Spingere il tubo flessibile (12) sopra al raccordo dell'unità motore (4) e stringere correttamente la fascetta stringitubo (12b). Usare una chiave di montaggio (17).
3. Posizionare la maniglia (2) sul tubo superiore (13) e allineare la maniglia (2) e la guida.
4. Avvitare la maniglia (2) al tubo superiore (13), stringendo a mano la vite di fissaggio (2a) in senso orario.
5. Spingere il tubo superiore (13) con la maniglia (2) nel tubo flessibile (12) e fissarlo con la fascetta stringitubo (12c). Usare una chiave di montaggio (17).
6. Fissare il cavo con la staffa di guida (12a) sul tubo flessibile (12).
7. Spingere il tubo inferiore (14) sul tubo superiore (13) e bloccarlo in posizione ruotandolo in senso orario. Fissare quindi il collegamento con la vite a testa cilindrica con calotta (14a). A tal proposito usare una chiave di montaggio (17).
8. Portare il secondo tubo inferiore (14) sul tubo inferiore già montato (14) e bloccarlo in posizione ruotandolo in senso orario. Fissare quindi il collegamento con la vite a testa cilindrica con calotta (14a). Usare una chiave di montaggio (17).
9. Spingere l'ugello (15) sul tubo inferiore (14) e bloccarlo in posizione ruotandolo in senso orario. Fissare quindi il collegamento con la vite a testa cilindrica con calotta (15a). A tal proposito usare una chiave di montaggio (17).

9 Prima della messa in funzione

ATTENZIONE

Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente!

ATTENZIONE

Eseguire sempre il montaggio e le regolazioni del prodotto a motore spento e rimuovere il la pipetta della candela di accensione.

ATTENZIONE

Il prodotto viene consegnato senza miscela di carburante/olio. Prima della messa in funzione, è necessario dunque rabboccare con miscela di carburante/olio.

Utilizzare solo una miscela di carburante senza piombo (min. 95 ottani) e di olio speciale per motori a 2 tempi (JASO FD/ISO - L - EGD).

AVVISO

Non utilizzare mai carburante non miscelato con olio motore a 2 tempi. Questo può causare danni permanenti al motore e fa decadere la garanzia del produttore in relazione a questo prodotto. Non utilizzare mai una miscela di carburante che sia stata tenuta a magazzino per oltre 90 giorni.

AVVISO

Pericolo per la salute!

Inalare vapori di carburante o di olio lubrificante e gas di scarico può comportare gravi danni per la salute, perdita di coscienza e, in casi estremi, la morte.

- Non inalare vapori di carburante/olio lubrificante e gas di scarico.

– Azionare il prodotto solo all'aperto.

AVVISO

I carburanti e i loro fumi sono potenzialmente infiammabili e possono causare gravi danni se inalati o se vengono a contatto con la pelle. Nel trattamento del carburante, è pertanto necessario prestare la massima cautela e provvedere a una buona ventilazione.

AVVISO

Il carburante e la miscela carburante-olio sono altamente infiammabili!

AVVISO

Pericolo di lesioni!

Se si dirige il flusso d'aria su persone, animali o oggetti può causare lesioni e danni.

- Allontanare il flusso d'aria dal proprio corpo.

- Non dirigere mai il flusso d'aria su altre persone, animali o oggetti.

- Non soffiare oggetti duri come pietre o rami.

AVVISO

Pericolo di lesioni

Oggetti proiettati e componenti rotanti possono provo- care gravi lesioni.

- Assicurarsi che le altre persone mantengano una distanza di sicurezza sufficiente.

- Tenere lontano dal prodotto le persone non coinvolte nell'utilizzo del prodotto.

- Tenere il prodotto davanti a sé.

- Non dirigere mai il prodotto verso sé stessi, altre persone o animali.

- Fare sempre attenzione a non soffiare mai oggetti o polvere in direzione di persone o animali e a non danneggiare oggetti.

- Considerare sempre la direzione del vento e non lavorare mai controvento.

Indicazioni:

- Posizionare il prodotto su un fondo piano e stabile.

- Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.

È obbligatorio controllare attentamente che il prodotto non presenti danni prima di ogni utilizzo o dopo la caduta. Se si riscontrano danni, questi devono essere immediatamente riparati autonomamente o da un centro di assistenza autorizzato.

Controllare l'apparecchio prima di ogni messa in funzione:

- Tenuta del sistema del carburante

- Posizionamento corretto di tutti i collegamenti a vite.

- Mobilità di tutte le parti in movimento.

Attrezzo necessario:

- Straccio/panno*

* non necessariamente compreso nel contenuto della fornitura!

9.1 Miscelare il carburante (Fig. 5)

AVVISO

Evitare il contatto diretto della pelle con il carburante e l'inalazione dei vapori di carburante.

1. Il motore deve essere azionato con una miscela di carburante e olio motore.

2. Utilizzare solo una miscela di carburante senza piombo (min. 95 ottani) e di olio speciale per motori a 2 tempi (JASO FD/ISO - L - EGD).

3. Realizzare la miscela di carburante come da tabella di miscelazione del carburante.

4. Aggiungere sempre la quantità corretta di carburante ed olio per motore a 2 tempi nel contenitore di miscelazione olio-benzina in dotazione (16).

5. Scuotere poi bene il contenitore di miscelazione oliobenzina (16).

9.1.1 Miscela di carburante

Nota:

Non miscelare la miscela di carburante nel serbatoio.

Aggiungere l'olio a 2 tempi secondo la tabella di miscelazione del carburante.

Carburante Olio motore a 2 tempi (1:40)
0,5 litri 12,5 m

9.2 Riempimento con carburante (fig. 5)

PERICOLO

Pericolo di incendio ed esplosione!

Rabboccare con carburante solo a motore spento e freddo. Non fumare durante il rifornimento del prodotto.

PERICOLO

Pericolo di incendio ed esplosione!

Il carburante può incendiarsi durante il riempimento ed eventualmente esplodere. Questo comporta gravi ustioni o la morte.

Tenere separato il contenitore del carburante da quello della miscela carburante-olio per evitare di eseguire il rifornimento con benzina normale.

• Utilizzare sempre miscela fresca di carburante/olio.
• Tenere lontano da calore, fiamme e scintille.
  • Rifornire con carburante solo all'aperto.
• Indossare dei guanti protettivi.
• Evitare il contatto con la pelle e gli occhi.
• Avviare l'apparecchio a una distanza di almeno 3 m dal punto di rifornimento del carburante.
• Prestare attenzione ai difetti di tenuta. Se fuoriesce del carburante, non avviare il motore.
• Per il rifornimento utilizzare un imbuto o un tubo di rifornimento idoneo, in modo da evitare che il carburante si riversi sul motore a combustione, sull'alloggiamento.

Non riempire eccessivamente il serbatoio del carburante!

1. Miscelare il carburante come descritto al punto 9.1.
2. Pulire la zona circostante l'area di riempimento. Impurità nel serbatoio di carburante causano anomalie di funzionamento (9). Scuotere ancora una volta la bottiglia di miscelazione olio-benzina (16) prima di rabboccare con tale miscela il serbatoio del carburante (9).
3. Aprire con cautela il coperchio del serbatoio (8), per scaricare un'eventuale sovrapressione presente.
4. Riempire il serbatoio del carburante con la miscela di carburante. Non rovesciare del carburante durante il rifornimento e non riempire il serbatoio del carburante fino all'orlo.
5. Raccogliere sempre il carburante versato.
6. Ruotare il coperchio del serbatoio (8) in senso orario per chiuderlo.

9.3 Posizionamento della tracolla (3) (Fig. 6)

1. Mettere il prodotto sulla schiena come uno zaino.
2. Collegare le fibbie di chiusura (3a) e tirare dalle due estremità della cinghia per stringere la tracolla (3).

9.4 Allentare la tracolla (3) (Fig. 6)

1. Sollevare la leva di bloccaggio delle fibbie di chiusura (3a) per allentare le tracolle (3).
2. Aprire le fibbie di chiusura (3a).

10 Utilizzo

ATTENZIONE

Prima della messa in funzione del prodotto, è obbligatorio montarlo completamente!

AVVISO

Attenersi alle norme di legge della disposizione sull'inquinamento acustico.

AVVISO

Prima dell'avvio del motore, allontanarsi di almeno 3 m dal luogo di rifornimento.

AVVISO

Pericolo di lesioni!

Se si dirige il flusso d'aria su persone, animali o oggetti può causare lesioni e danni.

• Allontanare il flusso d'aria dal proprio corpo.
• Non dirigere mai il flusso d'aria su altre persone, animali o oggetti.
• Non soffiare oggetti duri come pietre o rami.

AVVISO

Pericolo di lesioni

Oggetti proiettati e componenti rotanti possono provocare gravi lesioni.

• Assicurarsi che le altre persone mantengano una distanza di sicurezza sufficiente.
• Tenere lontano dal prodotto le persone non coinvolte nell'utilizzo del prodotto.
  – Tenere il prodotto davanti a sé.
• Non dirigere mai il prodotto verso sé stessi, altre persone o animali.
• Fare sempre attenzione a non soffiare mai oggetti o polvere in direzione di persone o animali e a non danneggiare oggetti.
• Considerare sempre la direzione del vento e non lavorare mai controvento.

10.1 Avvio del motore (Fig. 7)

PERICOLO

Pericolo di intossicazione!

Utilizzare il prodotto solo in ambienti esterni e mai in locali chiusi o scarsamente ventilati.

ATTENZIONE

• Tirare il sistema di avviamento a strappo sempre in modo diritto.
• Tenere saldamente la maniglia del sistema di avviamento a strappo quando questo tende a rientrare.
• Non lasciare che il sistema di avviamento a strappo scatti all'indietro. Questo può provocare dei danni.
• Non estrarre completamente il cordino di avviamento del sistema di avviamento a strappo per tutta la sua lunghezza. Questo previene la rottura del cordino di avviamento.
• In caso di clima freddo, può essere necessario ripetere il processo di messa in moto più volte.

Indicazioni:

• Posizionare il prodotto su una superficie stabile e solida prima di avviare il motore.
• Utilizzare la pompa del carburante "Primer" solo con motore freddo!
• Se il motore non si accende la prima volta, occorre e-seguire più tentativi di avviamento, fino a quando il carburante non è affluito dal serbatoio al motore.

10.1.1 Avvio con motore freddo (Fig. 7, 8)

In stato "freddo":

1. Portare la leva di comando dello starter (6) in posizione,
2. Portare l'interruttore ON/OFF (1) in posizione ON.
3. Premere sette volte il primer (22).
4. Tirare il sistema di avviamento a strappo (7) da 3 a 5 volte per avviare il motore.
5. Se il motore è in funzione, attendere brevemente e portare poi la leva di comando dello starter (6) in posizione „141
6. Regolare il numero di giri del motore e quindi il flusso d'aria con la leva dell'acceleratore (11).

In caso di elevate temperature può avvenire che anche a motore freddo sia possibile l'avviamento senza valvola dell'aria!

10.1.2 Avvio con motore caldo (Fig. 7, 8)

Il prodotto è rimasto fermo per meno di 15–20 minuti.

In stato "caldo":

1. Portare la leva di comando dello starter (6) in posizione
   chiuso.
2. Portare l'interruttore ON/OFF (1) in posizione ON.
3. Tirare il sistema di avviamento a strappo (7) per avviare il motore.
4. Regolare il numero di giri del motore e quindi il flusso d'aria con la leva dell'acceleratore (11).

Nota:

- Se il motore non si avvia nemmeno dopo molteplici tentativi, leggere il capitolo 17.

10.2 Regolare il funzionamento a vuoto (Fig. 7)

Il funzionamento a vuoto deve essere inserito se il motore tende a spegnersi o non si notano differenze significative di velocità in fase di utilizzo della leva di comando dello starter (6). L'inserimento si esegue dopo l'avvio del moto-re sulla vite di regolazione (23).

Lasciare funzionare il motore per alcuni minuti prima di inserire il funzionamento a vuoto.

1. Ruotare la vite di regolazione (23) in senso orario per aumentare il numero di giri a vuoto.
2. Ruotare la vite di regolazione (23) in senso antiorario per ridurre il numero di giri a vuoto.

Dopo l'inserimento, il motore dovrebbe funzionare a vuoto senza irregolarità né pause.

10.3 Spegnimento del motore (Fig. 7, 8)

1. Allentare la leva di blocco (11a) in modo che il motore funzioni a vuoto.
2. Portare l'interruttore di accensione / spegnimento (1) su "0".

10.3.1 Sequenza di arresto d'emergenza

1. Se è necessario arrestare immediatamente il prodotto, portare l'interruttore ON/OFF (1) su "0".

10.3.2 Dopo l'uso

• Spegnere sempre il prodotto prima di posarlo e attendere che si arresti.
  • Lasciare raffreddare il prodotto.
• Rimuovere la pipetta della candela dalla candela di accensione quando il prodotto non viene utilizzato.

10.4 Funzionamento continuo (Fig. 7,8)

1. Avviare il motore come descritto al punto 10.1.
2. Premere completamente la leva dell'acceleratore (11).
3. Bloccare la leva dell'acceleratore (11) inserendo la leva di blocco (11a).
4. A questo punto rilasciare la leva dell'acceleratore (11).
5. Rilasciare la leva di blocco (11a) per arrestare il processo di funzionamento continuo.

11 Istruzioni di lavoro

Indicazioni:

• Un determinato livello di inquinamento acustico dovuto a questo prodotto non è evitabile. Rimandare il lavoro rumoroso a fasce orarie approvate e stabilite. Se necessario, rispettare le fasce orarie di riposo e limitare la durata del lavoro al minimo indispensabile.
• Per la propria protezione personale e per quella delle persone vicine, indossare otoprotettori adeguati.

Il prodotto può essere utilizzato solo per i seguenti scopi:

- Come soffiatore per ammucchiare le foglie secche o soffiarle via dai punti difficili da raggiungere.

Qualsiasi uso diverso da quello descritto sopra può danneggiare il prodotto e costituire un rischio per l'utente.

• Prima di accendere il prodotto, assicurarsi che non sia orientato verso persone o animali.
• Inumidire le superfici in caso di presenza di polvere.
• Si ottengono risultati ottimali utilizzando il soffiatore a una distanza di 5 - 10 cm dal terreno.
• Dirigere il getto d'aria in avanti e spostarsi lentamente per soffiare insieme foglie o scarti di giardino, oppure per rimuoverli da punti di difficile accesso.
• Utilizzare un rastrello e una scopa per smuovere gli scarti prima del soffiaggio.
• Iniziare il lavoro con la massima potenza di soffiaggio per riunire rapidamente le foglie sparse in giro. Selezionare una potenza di soffiaggio inferiore per compattare il mucchio di foglie precedentemente raccolto.
• Considerare sempre la direzione del vento e non lavorare mai controvento.

12 Pulizia e manutenzione

! AVVISO

Lasciare che sia un'officina specializzata ad eseguire operazioni di riparazione e manutenzione non riportati nelle presenti istruzioni di servizio. Utilizzare solo pezzi di ricambio originali.

! AVVISO

Lavori di manutenzione e pulizia non professionali possono causare lesioni!

! AVVISO

All'atto di operazioni di pulizia, riparazione e manutenzione il prodotto può avviarsi in modo inaspettato e dunque portare a lesioni e ustioni.

• Spegnere il prodotto.
• Rimuovere la pipetta della candela dalla candela di accensione.
  – Lasciare raffreddare il prodotto.

12.1 Pulizia

Nota:

Il prodotto deve essere pulito dopo ogni utilizzo.

• Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire il prodotto strofinando con un panno* pulito o soffiando con aria compressa* a bassa pressione. Si raccomanda di pulire il prodotto subito dopo ogni utilizzo.
• Per ridurre il rischio di incendio, pulire regolarmente le alette di raffreddamento del motore usando aria compressa. Liberare da polvere, foglie o altri oggetti estranei la zona del silenziatore.

• Le aperture di ventilazione devono sempre essere libere.

• Pulire regolarmente il prodotto con un panno* umido e un po' di sapone lubrificante. Non impiegare detergenti o solventi; questi potrebbero corrodere i componenti in plastica del prodotto. Assicurarsi che non possa penetrare acqua all'interno del prodotto.

• Non immergere il prodotto mai in acqua o altri liquidi per la pulizia.

12.2 Manutenzione

Nota:

Eseguire una manutenzione accurata del prodotto. Controllare che le parti mobili funzionino correttamente e non siano inceppate, che non siano rotte o danneggiate in modo tale da compromettere il funzionamento del prodotto. Far riparare le parti danneggiate prima di utilizzare il prodotto.

È necessaria una manutenzione regolare ed accurata per garantire che il livello di sicurezza e la potenza del prodotto rimangano invariati.

Rimuovere tutti gli attrezzi utilizzati per la manutenzione prima di mettere in funzione o riporre il prodotto.

Una volta terminati gli interventi di manutenzione, rimontare immediatamente tutti i dispositivi di sicurezza e protezione.

Attrezzo necessario:

• Chiave di montaggio (17)
• Chiave fissa SW 8/10 mm (18)
- Spazzola in fili di rame*

* non necessariamente compreso nel contenuto della fornitura!

12.2.1 Sostituzione e pulizia della candela di accensione (5a) (Fig. 9)

Distanza degli elettrodi = 0,6 mm (distanza tra gli elettrodi tra i quali si genera la scintilla di accensione). Controllare la presenza di sporco sulla candela di accensione una prima volta dopo 10 ore di servizio e pulirla poi all'occorrenza con una spazzola metallica in rame.

Sottoporre poi a manutenzione la candela di accensione ogni 50 ore di servizio.

1. Togliere la pipetta della candela (5) dalla candela di accensione stessa (5a) e svitare quest'ultima (5a) con la chiave di montaggio (17) in dotazione.

2. Pulire la candela di accensione (5a) con una spazzola metallica in rame*.

3. In caso di usura eccessiva dell'elettrodo o incrostazione molto elevata, occorre sostituire la candela di accensione (5a) con una dello stesso tipo.

4. Una forte incrostazione della candela di accensione (5a) può dipendere da: Una percentuale di olio troppo elevata nella miscela di carburante, una scarsa qualità dell'olio, una miscela di carburante avariata o un filtro dell'aria intasato (10b).

5. Girare completamente la candela di accensione (5a) nella filettatura con la mano. Evitare nel mentre un'inclinazione angolare della candela di accensione (5a).

6. Stringere la candela di accensione (5a) con la chiave di montaggio in dotazione (17).

12.2.2 Pulizia del filtro dell'aria (10b) (Fig. 10)

ATTENZIONE

Filtri dell'aria sporchi riducono la potenza del motore a causa di un afflusso di aria troppo ridotto al carburatore. È dunque essenziale un controllo regolare.

ATTENZIONE

Non pulire mai il filtro dell'aria con benzina o solventi infiammabili.

1. Premere il bloccaggio (10a) verso il basso e aprire il coperchio del filtro dell'aria (10).
2. Rimuovere il filtro dell'aria (10b).
3. Chiudere nuovamente il coperchio del filtro dell'aria (10), in modo che nessun corpo estraneo entri nel canale di aspirazione.
4. Lavare il filtro dell'aria (10b) in acqua saponata calda.
5. Risciacquare bene il filtro dell'aria (10d) e lasciarlo asciugare all'aria.
6. Aprire il coperchio del filtro dell'aria (10) e reinserire nuovamente il filtro dell'aria (10b).
7. Chiudere il coperchio del filtro dell'aria (10).

13 Trasporto

AVVISO

Spegnere il prodotto e rimuovere la pipetta della candela di accensione dalla candela stessa!

ATTENZIONE

Pericolo di ustioni!

Tenere il silenziatore caldo lontano dal corpo. Sussiste il pericolo di ustioni!

AVVISO

Pericolo di lesioni!

Un avvio inaspettato e involontario del prodotto può provocare lesioni.

- Spegnere il prodotto prima del trasporto, anche su percorsi brevi. Mettere in sicurezza il prodotto durante il trasporto (anche all'interno di veicoli) per evitare ribaltamenti, perdite di carburante, danni o lesioni.

14 Stoccaggio

PERICOLO

Pericolo di incendio ed esplosione!

Conservare il prodotto nelle vicinanze di possibili font infiammabili può provocare un incendio o un'esplosione. Questo comporta gravi ustioni o la morte.

- Rimuovere possibili fonti infiammabili, come ad es. forni, boiler dell'acqua calda a gas, asciugatrici a gas, ecc.

Conservare il prodotto e i suoi accessori in un luogo buio, asciutto e al riparo dal gelo, inaccessibile ai bambini. La temperatura di stoccaggio ottimale è compresa tra 5 e 30 °C.

Conservare il prodotto nella sua confezione originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi del prodotto.

14.1 Preparazione allo stoccaggio

• Non conservare mai il prodotto con carburante nel serbatoio all'interno di un edificio dove i fumi del carburante possono entrare in contatto con fiamme libere o scintille.
• Lasciare che il motore si raffreddi prima di posizionare il prodotto in ambienti chiusi.
• Pulire e sottoporre a manutenzione il prodotto prima dello stoccaggio.
• Per evitare pericoli di incendio, tenere il motore, lo scarico e l'aria attorno al serbatoio del carburante privi di erba, foglie o grasso (olio) fuoriuscito.
• Non è consigliabile uno stoccaggio all'aperto. Mettere in sicurezza il prodotto anche da un accesso non autorizzato.

Attrezzo necessario:

• Contenitore di raccolta*
• pompa di aspirazione del carburante*

14.1.1 Scaricare il carburante con una pompa di aspirazione del carburante (fig. 5)

Nel caso di uno stoccaggio per un periodo prolungato è necessario scaricare il carburante.

1. Tenere un contenitore di raccolta sotto il tubo della pompa di aspirazione del carburante.
2. Svitare il tappo del serbatoio (8) e rimuoverlo.
3. Spingere il tubo flessibile della pompa di aspirazione del carburante nel serbatoio del carburante (9) e fare defluire completamente il carburante aiutandosi con la pompa di aspirazione del carburante.
4. Riavvitare saldamente il tappo del serbatoio (8).

15 Riparazione e ordinazione dei ricambi

Dopo la riparazione o la manutenzione, accertarsi che tutti i componenti tecnici di sicurezza siano applicati e si trovino in stato impeccabile. Conservare in un posto inaccessibile i componenti potenzialmente pericolosi per altre persone e bambini.

ATTENZIONE

Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali.

Incaricare un servizio clienti o un tecnico specializzato e autorizzato. Lo stesso vale anche per gli accessori.

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

INDICAZIONE

Avvertenza importante in caso di riparazione

In caso di restituzione del prodotto per riparazione, tenere presente che il prodotto, per ragioni di sicurezza, deve essere risedito alla stazione di servizio senza olio né carburante.

15.1 Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Denominazione del modello
- Numero di articolo
• Dati della targhetta identificativa

15.2 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Candela di accensione, filtro dell'aria

* non necessariamente compreso nel contenuto della fornitura!

16 Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell'apparecchio non più in uso.

Carburanti e oli

• Prima dello smaltimento del prodotto, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
• Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato!
• I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.

17 Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva
Il prodotto non si avvia Filtro dell'aria sporco. Pulire/sostituire il filtro dell'aria.
	Mancanza di alimentazione di carburante.	Verificare che ci sia abbastanza carburante nel serbatoio carburante e all'oc-correnza rifornirlo.
	Errore nel condotto del carburante. Controllare la presenza di pieghe o danni sul condotto del carburante.
	La candela di accensione è troppo sporca/troppo bagnata a causa di una quantità eccessiva di carburante.	Rimuovere la candela di accensione, pulirla ed asciugarla; tirare poi più volte la fune del motorino di avviamento; reinserire la candela.
	Pipetta della candela non inserita.	Controllare il corretto posizionamento della pipetta della candela.
	Nessuna scintilla di accensione. Controllare il corretto posizionamento della pipetta della candela.
	Motore difettoso.	Contattare il centro di assistenza.
	Carburatore difettoso.	Contattare il centro di assistenza.
Il prodotto non si avvia e si spegne improvvisamente.	Regolazione del carburatore errata (velocità di minimo).	Impostare il numero di giri a vuoto
		Contattare il centro di assistenza.
Il motore funziona in modo irregolare	Regolazione del carburatore errata.	Impostare il numero di giri a vuoto
		Contattare il centro di assistenza.
	Filtro dell'aria sporco	Pulire o sostituire il filtro dell'aria.
	Candela di accensione sporca	Pulire o sostituire la candela di accensione.
Sviluppo di fumo Miscela di carburante	errata. Utilizzare miscela per motori a	due tempi con un rapporto di miscelazione di 40:1.
	Regolazione del carburatore errata. Contattare il centro di assistenza.
Il prodotto non funziona a piena potenza	Filtro dell'aria sporco. Pulire o sostituire	il filtro dell'aria.
	Candela di accensione sporca Pulire o sostituire la candela di accensione.
	Regolazione del carburatore errata. Contattare il centro di assistenza.

18 Dichiarazione di conformità UE

Traduzione della dichiarazione di conformità originale

Produttore:

Scheppach GmbH

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto qui descritto è conforme alle direttive e alle norme vigenti.

Marchio: SCHEPPACH

Denominazione art.: Zaino per soffiatore per

fogliame - LB5200BP

N. art. 5911103903

Direttive UE:

2014/30/UE, 2006/42/UE, 2000/14/EG_2005/88/EG, 2016/1628/UE, 2011/65/UE*,

* L'oggetto della dichiarazione, sopra descritto, soddisfa le disposizioni della Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011, sulla restrizione nell'utilizzo di determinate sostanze pericolose negli apparecchi elettrici ed elettronici.

Norme applicate:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/UE

Emiss. Nr.: e24*2016/1628*2017/656SHB1/P*0101*00

Responsabile per la documentazione:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

I difetti evidenti devono essere comunicati entro 8 giorni dal ricevimento della merce; in caso contrario, l'acquirente perde qualsiasi diritto su tali difetti. Forniamo la garanzia per le nostre macchine in caso di gestione corretta per la durata del periodo di garanzia previsto dalla legge a partire dalla data di consegna; a tal proposito, sostituiamo gratuitamente ogni parte della macchina che diventa inutilizzabile entro questo periodo di tempo a causa di difetti del materiale o di fabbricazione. Per i pezzi non prodotti da noi stessi, forniamo la garanzia solo nel caso in cui abbiamo diritto a richieste di garanzia nei confronti dei subfornitori. I costi per l'installazione dei pezzi nuovi sono a carico dell'acquirente. Si escludono eventuali richieste di conversione e riduzione così come altre richieste di risarcimento danni.

Garantie NL
