Produkta veids	Mugurpusē nēsājams termiskais pūtējs
Zīmols / Modelis	Scheppach / LB5200BP
Dzinēja tips	2-taktu dzinējs, gaisa dzesēšana
Darba tilpums	51,7 cm³
Nominālā jauda	1,4 kW
Maksimālais apgriezienu skaits	8000 min⁻¹
Tukšgaitas apgriezieni	3500 ± 300 min⁻¹
Maksimālais gaisa ātrums	295 km/h
Maksimālais gaisa tilpums	18 m³/min
Degvielas tvertne	1 litrs
Degvielas/ eļļas maisījums	40:1 (bezsvina 95 min + 2T eļļa JASO FD/ISO-LEGD)
Izmēri (G × P × A)	1380 × 400 × 450 mm
Kopējais sprauslas garums	1180 mm
Svars	7,84 kg
Skaņas spiediena līmenis	95,2 dB (A) (nenoteiktība 3,0 dB)
Garantētais skaņas jaudas līmenis	114 dB (A)
Vibrācijas (priekšējais rokturis)	1,79 m/s²
Vibrācijas (aizmugurējais rokturis)	2,3 m/s²
CO₂ emisijas	1069 g/kWh
Dilstošās daļas	Aizdedzes svece, gaisa filtrs
Paredzētais lietojums	Lapu un vieglu dārza atkritumu pūšana
Tīrīšana / Apkope	Tīrīt gaisa filtru ar ziepjūdeni; aizdedzes svece ik pēc 50h
Drošība	Aizsargbrilles, dzirdes aizsardzība, cimdi, stingri apavi
Garantija	Likumā noteiktā garantija – bojātas detaļas tiek apmainītas bez maksas

Bieži uzdotie jautājumi - LB5200BP SCHEPPACH

Kādu degvielu izmantot?

Izmantojiet bezsvina benzīna (ROZ 95 min) un 2-taktu motoreļļas (standarts JASO FD/ISO-LEGD) maisījumu proporcijā 40:1. Nekad neizmantojiet tīru benzīnu.

Kā iedarbināt aukstu motoru?

Novietojiet aizbīdni pozīcijā 'slēgts', ieslēdziet On/Off slēdzi uz 'I', nospiediet 7 reizes uz 'Primer' sūkņa, pēc tam velciet 3-5 reizes aiz virves startera. Pēc iedarbināšanas atgrieziet aizbīdni pozīcijā 'atvērts'.

Kā iedarbināt karstu motoru?

Novietojiet aizbīdni pozīcijā 'atvērts', ieslēdziet slēdzi uz 'I' un velciet aiz virves startera. Ja motors neiedarbojas pēc dažiem mēģinājumiem, pārbaudiet degvielas padevi un aizdedzes sveci.

Kāda ir tvertnes ietilpība?

Degvielas tvertnes ietilpība ir 1 litrs.

Kā noregulēt tukšgaitas apgriezienus?

Pēc motora iedarbināšanas ļaujiet tam dažas minūtes darboties tukšgaitā. Pagrieziet tukšgaitas skrūvi (atrodas pie karburatora) pulksteņrādītāja virzienā, lai palielinātu apgriezienus, pretēji pulkstenim, lai samazinātu, līdz motors darbojas stabili.

Kāda regulāra apkope nepieciešama?

Tīriet gaisa filtru katras 10 darba stundas (ar ziepjūdeni). Pārbaudiet un tīriet aizdedzes sveci pēc 10 stundām, pēc tam ik pēc 50 stundām. Pārbaudiet elektrodu atstarpi (0,6 mm).

Pūtējs neiedarbojas, ko darīt?

Pārbaudiet degvielas līmeni, vai maisījums ir pareizs, gaisa filtrs tīrs, aizdedzes svece sausa un pieslēgta. Ja nav dzirksteles, pārbaudiet aizdedzes vadu un sveci. Ja problēma turpinās, sazinieties ar servisa dienestu.

Vai es varu izmantot pūtēju lapu sūkšanai?

Nē, šis modelis ir tikai pūtējs. Tam nav sūkšanas funkcijas.

Kādus drošības ekipējumu valkāt?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību, cimdus, stingrus apavus un garās bikses. Turiet cilvēkus un dzīvniekus vismaz 15 metru attālumā.

Kā uzglabāt ierīci?

Iztukšojiet degvielas tvertni, ļaujiet motoram atdzist, notīriet to un novietojiet sausā, sala aizsargātā vietā, bērniem nepieejamā vietā.

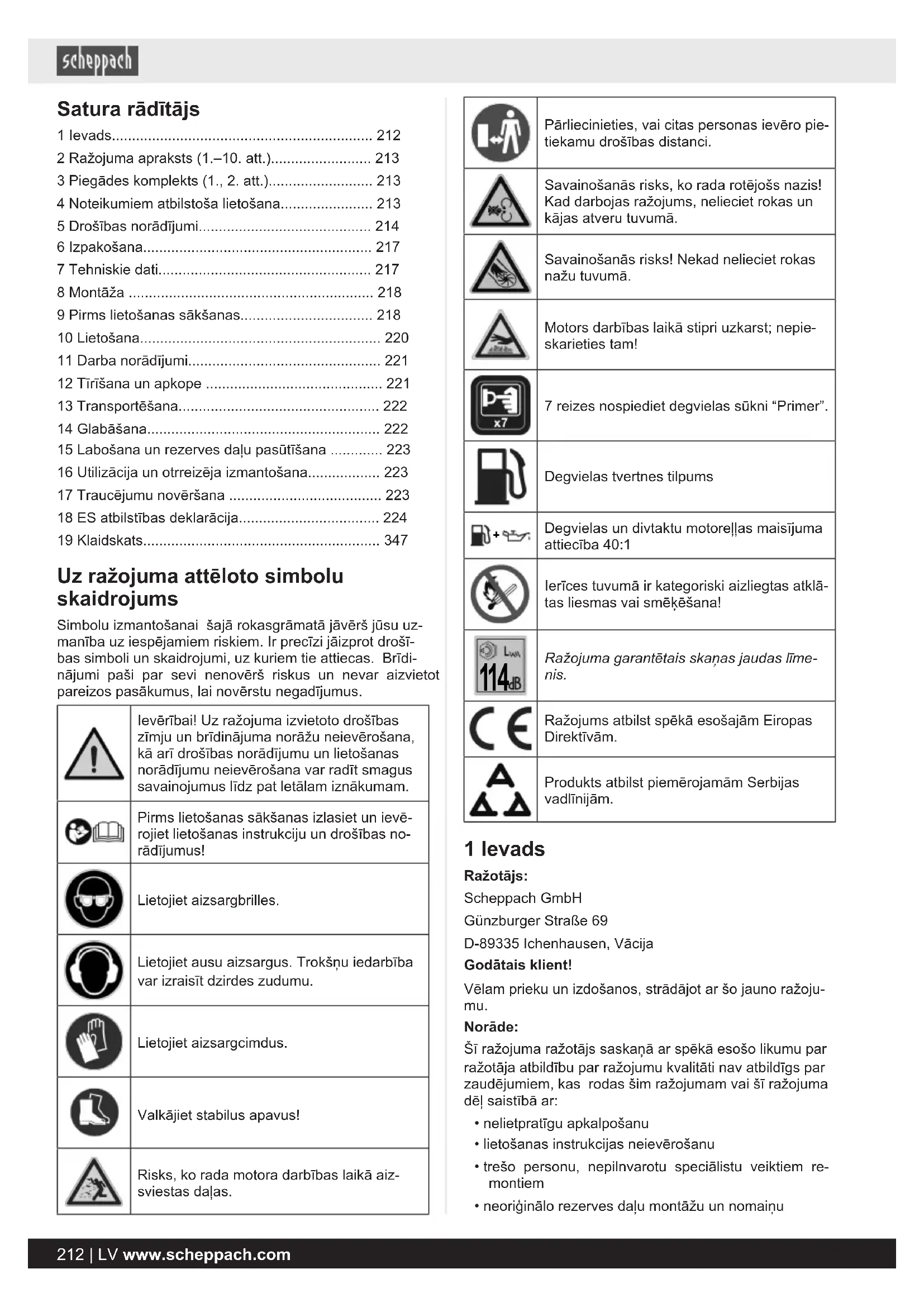

LIETOŠANAS INSTRUKCIJA LB5200BP SCHEPPACH

LV Lapu nopūšanas aparāta Backpack | Originālās lietošanas instrukcijas tulkojums 212

1 levads....212
2 Ražojuma apraksts (1.-10. att.).... 213
3 Piegādes komplekts (1., 2. att.).... 213
4 Noteikumiem atbilstoša lietošana.... 213
5 Drošības norādījumi.... 214
6 Izpakošana....217
7 Tehniskie dati.... 217
8 Montāža 218
9 Pirms lietošanas sākšanas.... 218
10 Lietošana.... 220
11 Darba norādījumi.... 221
12 Tīrīšana un apkope 221
13 Transportēšana.... 222
14 Glabāšana.... 222
15 Labošana un rezerves daļu pasūtīšana ...... 223
16 Utilizācija un otrreizēja izmantošana.... 223
17 Traucējumu novēršana 223
18 ES atbilstības deklarācija.... 224
19 Klaidskats.... 347

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdi-nājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	levērībai! Uz ražojuma izvietoto drošības zīmju un brīdinājuma norāžu neievērošana, kā arī drošības norādījumu un lietošanas norādījumu neievērošana var radīt smagus savainojumus līdz pat letālam iznākumam.
	Pirms lietošanas sākšanas izlasiet un ievē-rojiet lietošanas instrukciju un drošības no-rādījumus!
	Lietojiet aizsargbrilles.
	Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet aizsargcimdus.
	Valkājiet stabilus apavus!
	Risks, ko rada motora darbības laikā aiz-sviestas daļas.

	Pārliecinieties, vai citas personas ievēro pie-tiekamu drošības distanci.
	Savainošanās risks, ko rada rotējošs nazis!Kad darbojas ražojums, nelieciet rokas un kājas atveru tuvumā.
	Savainošanās risks! Nekad nelieciet rokas nažu tuvumā.
	Motors darbības laikā stipri uzkarst; nepie-skarieties tam!
	7 reizes nospiediet degvielas sūkni “Primer”.
	Degvielas tvertnes tilpums
	Degvielas un divtaktu motorellas maisījuma attiecība 40:1
	Ierīces tuvumā ir kategoriski aizliegtas atklā-tas liesmas vai smēķešana!
	Ražojuma garantētais skaņas jaudas līme-nis.
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

1 levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.

Norāde:

Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem remontiem
- neoriginālo rezerves daļu montāžu un nomaiņu

• noteikumiem neatbilstošu lietošanu

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa.

Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personai.

2 Ražojuma apraksts (1.-10. att.)

1. leslēgšanas/izslēgšanas slēdzis

2. Rokturis

2a. Stiprinājuma skrūve

1. Lence

3a. Sprādzes

1. Motora bloks

2. Aizdedzes sveces uzgalis

5a. Aizdedzes svece

1. Gaisa värsta svira

2. Auklas starteris

3. Degvielas tvertnes väks

4. Degvielas tvertne

5. Gaisa filtra pärsegs

10a. Fiksators

10b. Gaisa filtrs

1. Akseleratora svira

11a. Fiksācijas svira

1. Lokanā caurule

12a. Virzītājskava

12b. Šlūtenes apskava (liela)

12c. Šlūtenes apskava (maza)

1. Augšējā caurule

2. Apakšējā caurule

14a. Skrūve ar sfērisku galvu

1. Sprausla

15a. Skrūve ar sfērisku galvu

1. Ellas-benzina maisijuma pagatavošanas pudele

2. Montāžas atslēga

3. Uzgriežnu atslēga SW 8/10 mm

4. lekšējā seštūra atslēga 4 mm

5. lekšējā sešstūra atslēga 5 mm

6. Kabelu savilcējs

7. Sūknītis

8. Regulēšanas skrūve (tukšgaita)

3 Piegādes komplekts (1., 2. att.)

Poz. Skaits Apzimējums

1. 1 x Motora bloks

2. 1 x Lokanā caurule

12b. 1 x Šlūtenes apskava (liela)

12c. 1 x Šlūtenes apskava (maza)

1. 1 x Augšējā caurule

2. 2 x Apakšējā caurule

14a. 2 x Skrūve ar sfērisku galvu

1. 1 x Sprausla

15a. 1 x Skrūve ar sfērisku galvu

1. 1 x Ellas-benzina maisijuma pagatavošanas pudele

2. 1 x Montāžas atslēga

3. 1 x Uzgriežnu atslēga SW 8/10 mm

4. 1 x lekšējā sešstūra atslēga 4 mm

5. 1 x lekšējā sešstūra atslēga 5 mm

6. 3 x Kabeļu savilcējs

1 x Uz muguras pārnēsājams lapu pūtējs

1 x Lietošanas instrukcija

4 Noteikumiem atbilstoša lietošana

Izmantojiet lapu pūtēju tikai šādiem nolūkiem:

- lapu vai vispārīgu dārza atkritumu, piem., nogrieztu augu daļu, sapūšanai vienkopus, lai no tiem attīrītu grūti aizsniedzamas vietas.

Ražojumu drīkst izmantot tikai tam paredzētajam mērķim. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs un nevis ražotājs.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas ražojumu izmanto un apkopj, jāpārzina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmaiņu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmaiņu rezultātā.

Ražojumu drīkst lietot tikai ar ražotāja oriğinālajām daḥām un oriğinālajiem piederumiem.

Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņē-mumos, kā arī līdzīgos darbos.

Lietošanas instrukcijā minēto signālvārdu skaidrojums

BİSTAMI

Signālvārds, lai apzīmētu tieši gaidāmo bīsta-mības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.

BRĪDINĀJUMS

Signālvārds, lai apzīmētu iespējamu bīstamī-bas situāciju, ja to pieļauj, tad tās sekas varē-tu būt nāve vai smags savainojums.

UZMANİBU

Signālvārds, lai apzīmētu iespējamu bīstamī-bas situāciju, ja to pieļauj, tad tās sekas varē-tu būt nenozīmīgs vai vidējs savainojums.

IEVĚRĪBAI

Signālvārds, lai apzīmētu iespējamu bīstamī-bas situāciju, ja to pieļauj, tad tās sekas varē-tu būt ražojuma vai īpašuma materiālie zau-dējumi.

5 Drošības norādījumi

Vispārējie drošības norādījumi

BRĪDINĀJUMS

Pirms ražojuma lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ražojumu trešajām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukciju.

BRĪDINĀJUMS

Izmantojiet tikai šajā instrukcijā ieteikto degvielu.

BRĪDINĀJUMS

Nekad neizmantojiet degvielu, kas nav sajaukta ar divtaktu motore!u. Tas var izraisīt nepārtrauktu dzinēja bojājumu, un atce! ražotāja garantiju šim ražojumam. Nekad neizmantojiet degvielas maisījumu, kas ir glabāts ilgāk par 90 dienām.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām!

5.1 Instruktāža

• Pirms ražojuma lietošanas izlasiet visu lietošanas instrukciju.
• lepazīstieties ar vadības vai regulēšanas ierīcēm un ar ražojuma pienācīgo lietošanu.
• lemācieties izslēgt ražojumu ārkārtas situācijā.

• Izmantojiet ražojumu tikai noteikumiem atbilstošā veidā:

• Lapu un zâles ar atškirīgu ierobežoto svaru un ne-lielo izmēru pārvietošanai un sablīvēšanai, veicot pūšanu.

• Lapu un zāles, dažādu neliela svara un maza izmēra atkritumu sūkšanai, izņemot visu veidu šķidrumus.
  – Ražojumu nedrīkst izmantot degošu vai sprāgstošu produktu, gailošu oglu, karstu pelnu, degošu cigarešu un zariņu, asu priekšmetu, metāla priekšmetu, akmeņu un citu lietotājam potenciāli bīstamu priekšmetu savākšanai. Tā var gūt traumas un sabojāt ražojumu.

• Bērni ar šo izstrādājumu nedrīkst strādāt.
- Ražojumu nedrīkst lietot personas (tostarp bērni) ar samazinātām fiziskajām, sensoriskajām vai garīgajām spējām vai ar pieredzes un zināšanu trūkumu.
- Nekad nelietojiet ražojumu, ja tuvumā atrodas cilvēki, it īpaši bērni vai dzīvnieki.
- Neļaujiet ierīci lietot citām personām, kuras nepārzina šīs norādes. Vietējie noteikumi var noteikt lietotāju minimālo vecumu.

• Nelietojiet ierīci, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu ietekmē. Neizmantojiet ierīci, ja esat noguris.
• Izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.
• levērojiet, ka lietotājs ir atbildīgs par nelaimes gadīju-miem vai bīstamību, kas skar citas personas vai to īpašumu.
• Pirms lietošanas vienmēr veiciet vizuālu apskati, lai pārliecinātos, ka ir nofiksēts smalcināšanas mehānisms, tā tapas un citi stiprinājuma elementi, ka nav bojāts korpuss un ka ir uzstādīti aizsargmehānismi un aizsargpaneli. Nodilušus vai bojātus komponentus nomainiet komplektā, lai saglabātu līdzsvaru. Bojātus vai nesalasāmus uzrakstus nomainiet.

5.2 Vispārīgas norādes

• Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.
  • Garus matus nosedziet ar matu tīklinu.
• Darbā ar šo ražojumu vienmēr lietojiet aizsargcimdus, aizsargbrilles, ausu aizsargus, valkājiet stingrus apavus un garas bikses.
• Noliekot ražojumu, un pirms veikt ražojumam kādus darbus, vienmēr izslēdziet ražojuma motoru.
• Pārbaudiet, vai pārsegiem un aizsargmehānismiem nav bojājumu, un to pareizo pozīciju. Ja nepieciešams, nomainiet tos.
• Nekad nelietojiet ražojumu ar bojātiem aizsargmehānismiem vai bez drošības mehānismiem.

BRĪDINĀJUMS

Degviela ir augstā mērā uzliesmojoša:

• Uzglabājiet degvielu tvertnēs, kuras ir speciāli pare-dzētas šim nolūkam.
• Pirms degvielas uzpildīšanas izslēdziet iekšdedzes dzinēju un ľaujiet tam atdzist.
• Degvielu uzpildiet tikai ārpus telpām un nesmēkējiet degvielas uzpildīšanas laikā.
• Uzmanīgi un lēnām atveriet tvertnes vāku. Pagaidiet spiediena izlīdzināšanos un tikai pēc tam pilnīgi nonemiet degvielas tvertnes vāku.
• Degvielas uzpildišanai izmantojiet piemērotu piltuvi vai ielietnes cauruli, lai degviela nevarētu izplūst uz iekšdedzes dzinēja un korpusa. Nepārpildiet degvielas tvertni!
• Degviela jäiepilda pirms motora iedarbināšanas. Kamēr motors darbojas vai uzreiz pēc ražojuma izslēgšanas, nedrīkst atvērt tvertnes vāku un papildināt degvielu.
• Ja degviela ir pārlējusies pāri, nedrīkst veikt motora iedarbināšanas mēģinājumu. Tā vietā ražojums jānovāc no virsmas, kura ir piesārņota ar degvielu. Nedrīkst pielaut jebkādu aizdedzes iedarbināšanas mēģinājumu, līdz degvielas tvaiki ir izgarojuši.
  • Vienmēr saslaukiet izlijušo degvielu.
• ledarbiniet ražojumu, atrodoties vismaz 3 m attālumā no degvielas uzpildes vietas.

- Ja degviela ir nokluvusi uz apgērba, tas jānomaina.

- Degvielas tvertnes vāks pēc katra degvielas uzpildīšanas procesa pienācīgi jāaizskrūvē un jāpievelk. Ražojumu nedrīkst sākt lietot bez aizskrūvēta originālā degvielas tvertnes vāka.

- Nomainiet bojātos skaņas slāpētājus.

- Pirms ražojuma lietošanas veiciet vizuālo apskati. It īpaši pārbaudiet:

- Akseleratora svirai jāspēj brīvi pārvietoties, un tai vajadzētu patstāvīgi un ātri atgriezties neitrālajā pozīcijā.

– leslēgšanas / izslēgšanas pogai jābūt viegli lietoja-mai.

- Visiem elektriskajiem kabeliem, piem., aizdedzes sveces kabelim un aizdedzes sveces uzgalim jäbūt nevainojamā stāvoklī, lai nepieļautu dzirksteļu veidošanos. Aizdedzes sveces uzgalim jāatrodas nekustīgi uz aizdedzes sveces.

– Nodrošiniet, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar ellu un ziedi. Rokturi un aizsargmehānismi nedrīkst būt bojāti.

– Ventilators nedrīkst būt bojāts.

- Savācējmaiss nedrīkst būt bojāts.

- Pirms darba sākuma vienmēr novāciet visus uz zemes esošos priekšmetus, kuri ražojuma lietošanas laikā

– varētu tikt aizsviesti prom (izmantojot kā pūtēju),

– varētu nosprostot vakuuma cauruli (izmantojot kā sūcēju),

- varētu veidot bīstamības avotu (akmeni, zari, tērauda stieples, kauli utt.).

5.3 Darbība

- Sargiet rokas un kājas no rotējošām daļām.

- Neļaujiet iekšdedzes dzinējam darboties slēgtās telpās, kurās var uzkrāties bīstamais oglekļa oksīds.

- Neuzstādiet uz ražojuma nekādus citus ražojumus vai piederumus, ko ražotājs nav paredzējis vai atlāvis.

- Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelai-mes gadījumus.

- Nelietojiet ražojumu, ja ir bojāts tā slēdzis. Ražojums, kuru vairs nevar ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

• Nekad neizmantojiet ražojumu:

– neuzstādot visus piederumus, kas ir paredzēti attiecīgajam lietošanas gadījumam (izmantojot kā lapu sūcēju vai pūtēju).

- ja tuvumā atrodas personas, īpaši bērni vai māj-dzīvnieki.

– slēgtās telpās, sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekli.

- Vienmēr ievērojiet drošu un nekustīgu stāju, lai jūs va-rētu kontrolēt ražojumu un saglabāt darba pozu pat negaidītu kustību gadījumā.

– Pēc iespējas nepieļaujiet darbu uz slapjas, slide- nas pamatnes. Nepieļaujiet darbu uz nelīdzenas vai stāvas pamatnes, kas negarantē operatoram drošu darba pozu.

– Pārvietojieties lēnām, neskrieniet. levērojiet pamatnes īpašības un iespējamos škēršlus.

- Pārliecinieties, vai ražojums ir pilnīgi uzstādīts, pirms to iedarbināt.

– ledarbiniet ražojumu, atrodoties vismaz 3 m attālu-mā no degvielas uzpildes vietas.

- Personām vajadzētu ievērot 15 metru drošības distanci līdz darba zonai.

- Nevērsiet skaņas slāpētāju un līdz ar to izplūdes gāzes uz viegli aizdedzināmiem materiāliem.

- Neveiciet motora konstrukcijas izmainas.

- Nepārslogojiet ražojumu. Izmantojiet jūsu darbam paredzēto instrumentu. Ar piemēroto instrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

- Pärliecinieties, vai ražojums nenonāk saskarē ar svešķermeņiem vai, iespējams, ar gaisa savirpulotajiem svešķermeņiem un putekļiem.

- Nekad nevērsiet gaisa strūklu pret personām vai dzīv-niekiem.

- Nekad neievietojiet priekšmetus ražojuma atverēs un nepieļaujiet lielu priekšmetu, kas varētu bojāt ventilatoru, iesūkšanu.

- Lietošanas laikā turiet rokas nost no iesūkšanas režga un gaisa izplūdes atveres, nekādā gadījumā neno-sprostojiet ventilatoru.

- Apturiet motoru:

– Pārveidojot ražojumu no lapu sūcēja uz lapu pūtēju.

– Ja ražojumu atstājat bez uzraudzības.

– Pirms degvielas uzpildīšanas.

– Ja maināt darba zonu.

- Izslēdziet motoru un nonemiet aizdedzes sveces uz-gali:

– Pirms tīrīšanas un apkopes darbiem.

– Ja tiek iesūkts svešķermenis. Pirms atsākt lietošanu, pārbaudiet, vai ražojumam nav bojājumu.

– Ja ražojums sāk neparasti vibrēt.

– Ja jūs nelietojat ražojumu.

- Neatstājiet ražojumu ar karstu motoru uz lapām, sausas zāles vai cita viegli aizdedzināma materiāla. Ugunsbīstamība!

- Nedarbojieties ar ražojumu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Ražojums rada dzirksteles, kuras var aizdedzināt putekļus vai tvaikus.

- Brīdinājums! Nestrādājiet atvērtu logu tuvumā. Pievērsiet uzmanību bērniem, mājdzīvniekiem un pūtiet svešķermeņus prom no sevis.

- Ražojuma lietošanas laikā neļaujiet tam tuvoties bērniem un citām personām. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār ražojumu.

• Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs instrumentu varat labāk kontrolēt negaidītās situācijās.
• Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un strādājiet ar instrumentu saprātīgi. Neizman-tojiet darbarīku, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuz-manības brīdis instrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

- Nepieļaujiet nejaušu lietošanas sākšanu. Ja instrumenta pārnēsāšanas laikā turat pirkstu uz slēdža, var notikt nelaimes gadījumi.

- Pirms ieslēgt instrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas rotējošā ierīces daļā, var radīt savainojumus.

- Ražojumu ieteicams izmantot tikai saprātīgā diennakts laikā – ne agri no rīta vai vēlu vakarā, kad var tikt traucēti citi.

- Pirms sākt pūšanu, ar grābekli un slotu jāsavāc svešķermeņi.

- Puteklainos apstāklos virsma nedaudz jāsamitrina vai, ja pieejama, jāizmanto papildus uzstādāmā smidzināšanas ierīce.

- Lai gaisa plūsma būtu iespējami tuvu zemei, ieteicams izmantot visu pūšanas sprauslas uzgali.

5.4 Apkope un glabāšana

- Rūpīgi kopiet instrumentus. Pārbaudiet, vai kustīgās daļas darbojas nevainojami un neiestrēgst, vai daļas nav salūzušas vai bojātas tā, ka ir traucēta instrumenta darbība. Pirms ierīces izmantošanas lieciet bojātās daļas salabot. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti instrumenti.

- Neveiciet ražojumam darbus, kas nav aprakstīti šajā rokasgrāmatā.

- Nekad neuzglabājiet ražojumu, kam degvielas tvertnē ir degviela, ēkās, kurās degvielas tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm.

- Laujiet motoram atdzist pirms apkopes un tīrīšanas darbiem, kā arī pirms glabāšanas.

- Uzturiet motoru, skañas slāpētāju un degvielas tvertni brīvu no putekliem, zariem un lapām. Ugunsbīstamība!

- Degvielas tvertni iztukšojiet tikai ārpus telpām vai labi vēdinātās telpās.

- Apkopes darbu laikā lietojiet cimdus.

- Drošības apsvērumu dēl nekad neizmantojiet ražojumu ar nodilušām vai bojātām daļām. Bojātās daļas jānomaina vai jāsalabo. Izmantojiet tikai originālās rezerves daļas. Darbnederīgas daļas var izraisīt savainojumus vai bojāt ražojumu.

- Novāciet visus instrumentus, kurus jūs izmantojat ap-kopei, pirms sākat ražojuma lietošanu vai novietojat to glabāšanā.

- Glabājiet ierīci bērniem nepieejamā vietā.

5.5 Transportēšana

• Ja ražojums jāpārnēsā, jums:

- jāizslēdz motors un nonem aizdedzes sveces uz-galis.

- jāpārnēsā ražojums aiz rokturiem. Nepaceliet ražojumu aiz caurulēm.

- Veicot transportēšanu ar transportlīdzekli, noņemiet caurules un iekraujiet ražojumu tā, lai personām nepastāvētu risks. Lai novērstu degvielas noplūdi, bojājumus un savainojumus, ražojums transportēšanas laikā ar transportlīdzekļiem jānodrošina pret apgāšanos.

5.6 Vides aizsardzība

- Sekojiet, lai degviela neieklūtu augsnē.

- Utilizējiet iepakojuma un atkritumu materiālus atbilstoši spēkā esošajiem vietējiem likumiem.

- Atlikusī degviela, eļļas un tīrīšanai lietotais šķidrums jāutilizē atbilstoši apkārtējās vides prasībām!

- Lietpratīgi utilizējiet ražojumu saskaņā ar jūsu valsts spēkā esošajiem noteikumiem.

5.7 Droša rīkošanās ar degvielu

⚠️ BRĪDINĀJUMS

Degviela un degvielas tvaiki ir ugunsbīstami un, ieelpojot un noklūstot uz ādas, var radīt smagus savainojumus. Tādēļ, rīkojoties ar degvielu, jāievēro īpaša piesardzība un jānodrošina laba vēdināšana.

• Pirms degvielas uzpildīšanas izslēdziet iekšdedzes dzinēju un ľaujiet tam atdzist.
• Degvielu uzpildiet tikai ārpus telpām un nesmēkējiet degvielas uzpildīšanas laikā. Nepieļaujiet atklātu ugui ni (sprādzienbīstamība!).
• Uzpildot degvielu, lietojiet darba cimdus.
• Sekojiet, lai neizlist degviela vai ella.

- Ja degviela ir pārlējusies pāri, nedrīkst veikt motora iedarbināšanas mēginājumu. Tā vietā ražojums jānovāc no virsmas, kura ir piesārṇota ar degvielu. Nedrīkst pieļaut jebkādu aizdedzes iedarbināšanas mēginājumu, līdz degvielas tvaiki ir izgarojuši. Ja degviela vai eļļa ir izlijusi uz jūsu apgērba, nekavējoties pārvelciet drēbes.

- Sekojiet, lai degviela neieklūtu augsnē.

- Degvielas tvertnes vāks pēc katra degvielas uzpildīšanas procesa pienācīgi jāaizskrūvē un jāpievelk. Ražojumu nedrīkst sākt lietot bez aizskrūvēta originālā degvielas tvertnes vāka.

- Drošības apsvērumu dēl regulāri pārbaudiet, vai degvielas caurulvadam, degvielas tvertnei, tvertnes vā-kam un pieslēgumiem nav bojājumu, novecojuma (trausluma), nav neblīvu vietu un pārbaudiet to nostip-rinājumu, pēc vajadzības nomainiet tos.

- Transportējiet un uzglabājiet degvielu tikai tai pare-dzētās tvertnēs (kannās).

• Sargiet no degvielas bērnus.

- Netransportējiet un neuzglabājiet degvielu degošu vai viegli uzliesmojošu materiālu, kā arī dzirksteļu avotu vai atklātas liesmas tuvumā.

- ledarbiniet ražojumu, atrodoties vismaz 3 m attālumā no degvielas uzpildes vietas.

- Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un smērvie-lu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli nepare-dzamās situācijās.

- Pirms degvielas uzpildīšanas izslēdziet iekšdedzes dzinēju un ľaujiet tam atdzist.

5.8 Atlikušie riski

Ražojums ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.
• Izmantojiet ražojumu tā, kā tas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka šim ražojumam ir optimāla jauda.
• Nepieļaujiet ražojuma nejaušu palaišanu.
• Kad ražojums darbojas, turiet rokas nost no darba zonas.
• levērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

⚠️ BRĪDINĀJUMS

Ilgāka darba gadījumā vibrāciju dēļ operatora rokās var rasties asinsrites traucējumi (vibrācijas izraisītais vazospastiskais sindroms).

Vibrācijas izraisītais vazospastiskais sindroms ir asinsvadu slimība, kad roku un kāju pirkstu mazie asinsvadi krampjaini saraujas. Skartās zonas vairs netiek apgādātas ar asinīm, un tādējādi izskatās ārkārtīgi bālas. Bieža vibrējošo ražojumu lietošana personām, kurām ir traucēta asinsrite (piem., smēkētājiem, diabētiķiem), var izraisīt nervu bojājumus.

Ja pamanāt neparastus kaitējumus, nekavējoties pabeidziet darbu un vērsieties pie ārsta.

6 Izpakošana

⚠️ BRĪDINĀJUMS

Ražojums un iepakojuma materiāli nav rotałlietas!

Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Nekavējoties ziņojiet par iespējamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis ražojumu. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

• Pirms lietošanas iepazīstieties ar ražojumu, izmantojot lietošanas instrukciju.

• Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

7 Tehniskie dati

Motora tips 2 taktu motors,ar gaisa dzesināšanu
Apgriezienu skaits tukšgaitā 3500 ± 300 min	-1
Maks. motora apgriezienskaits	8000 min^-1
Motora nominālā jauda 1,4 kW
Darba tilpums 51,7 cm	3
Izmērs G x P x A 1380 x 400 x 450 mm
Pūšanas caurules kopējaisgarums	1180 mm
Maks. gaisa ātrums 295 km/h
Maks. gaisa apjoms 18 m	^3/min
Degvielas tvertnes tilpums 1 litri
CO2-izplūde 1069 g/kWh
Svars	7,84 kg

Paturētas tiesības veikt tehniskas izmainas!

Troksnis un vibrācija

⚠️ BRĪDINĀJUMS

Troksnis var radīt smagas sekas jūsu veselībai. Ja ieri- ces troksnis pārsniedz 85 dB, lietojiet jūs un personas, kas atrodas tuvumā, piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skaņas spiediena līmenis L_pA	95,2 dB
Mērījuma klūda K_pA	3,0 dB
Skaņas jaudas līmenis L_wA	110,9 dB
Garantētais skaņas jaudas līmenis L_wA	114 dB
Mērījuma klūda K_wA	3,0 dB

Attiecīgos gadījumos ievērojiet klusās stundas un ierobežojiet darba laiku līdz maksimāli nepieciešamajam.

Vibrāciju raksturlielumi (rokas šūpoles)

Vibrācija ahv
Priekšējais rokturis	1,79 m/s2
Aizmugurējais rokturis	2,3 m/s2
Mērījuma klūda Kh	1,5 m/s2

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamus ražojumus.
• Regulāri apkopiet un tīriet ražojumu.
• Pielāgojiet savu darba veidu ražojumam.
  • Nepārslogojiet ražojumu.

• Ja nepieciešams, uzticiet pārbaudīt ražojumu.

• Izslēdziet ražojumu, kad to nelietojat.

• Lietojiet cimdus.

levērojiet šādas norādes, lai mazinātu riskus:

• Aukstā laikā turiet kermani un īpaši rokas siltumā.
• Regulāri izdariet pārtraukumus un turklāt kustiniet rokas, lai veicinātu asinsriti.
• Gādājiet par ražojuma iespējami mazu vibrāciju, regulāri veicot apkopi un izmantojot ražojuma nekustīgās daļas.

8 Montāža

Norāde:

Novietojiet ražojumu uz līdzenas, taisnas virsmas.

Nepieciešamie instrumenti:

• Montāžas atslēga (17)

8.1 Pūšanas caurules salikšana (3., 4. att.)

1. Nostipriniet šlūtenes apskavas (12b/12c) pie lokanās caurules (12).
2. Bīdiet lokano cauruli (12) pāri pieslēgumam uz motora bloka (4) un stingri pievelciet šlūtenes apskavu (12b). Izmantojiet montāžas atslēgu (17).
3. Uzspraudiet rokturi (2) uz augšējās caurules (13) un noregulējiet rokturi (2) un vadīklu.
4. Saskrūvējiet rokturi (2) ar augšējo cauruli (13), ar roku pievelkot stiprinājuma skrūvi (2a) pulksteņrādītāju virzienā.
5. lebīdiet augšējo cauruli (13) ar rokturi (2) lokanajā caurulē (12) un nofiksējiet to ar šlūtenes apskavu (12c). Izmantojiet montāžas atslēgu (17).
6. Nofiksējiet kabeli ar virzītājskavu (12a) pie lokanās caurules (12).
7. Bīdiet apakšējo cauruli (14) pāri augšējai caurulei (13) un nofiksējiet to, griežot pulkstenrādītāju virzienā. Pēc tam nostipriniet savienojumu, izmantojot skrūvi ar sfē-risku galvu (14a). Šim nolūkam izmantojiet montāžas atslēgu (17).
8. Nostipriniet otru apakšējo cauruli (14) pie jau uzstādī-tās apakšējās caurules (14) un nofiksējiet, griežot pulksteņrādītāju virzienā. Pēc tam nostipriniet savienojumu, izmantojot skrūvi ar sfērisku galvu (14a). Iz-mantojiet montāžas atslēgu (17).
9. Bīdiet sprauslu (15) pāri apakšējai caurulei (14) un nofiksējiet to, griežot pulksteņrādītāju virzienā. Pēc tam nostipriniet savienojumu, izmantojot skrūvi ar sfērisku galvu (15a). Šim nolūkam izmantojiet montāžas atslēgu (17).

9 Pirms lietošanas sākšanas

IEVĚRĪBAI

Pirms lietošanas sākšanas noteikti pilnīgi samontē-jiet ražojumu!

IEVÈRÎBAI

Veiciet ražojuma montāžu un regulēšanu tikai tad, kad ir izslēgts motors un noņemts aizdedzes sveces uzgalis.

IEVÉRÍBAI

Ražojums tiek piegādāts bez degvielas/ellas maisījuma. Tādēl pirms lietošanas noteikti ie-pildiet degvielas/ellas maisījumu. Izmantojiet tikai bezsvina degvielas (vismaz RON 95) un speciālas divtaktu motorellas (JASO FD/ISO – L - EGD) maisījumu.

BRĪDINĀJUMS

Nekad neizmantojiet degvielu, kas nav sajaukta ar divtaktu motorellu. Tas var izraisīt nepārtrauktu dzinēja bojājumu, un atcel ražotāja garantiju šim ražojumam. Nekad neizmantojiet degvielas maisījumu, kas ir glabāts ilgāk par 90 dienām.

BRĪDINĀJUMS

Briesmas veselībai!

Degvielas/smērīlas tvaiku un izplūdes gāzu ieelpošana var izraisīt nopietnus veselības traucējumus, bezsamaṇu un ekstremālos gadījumos pat nāvi. – Neieelpojiet degvielas/smērīlas tvaikus un izplūdes gāzes. – Lietojiet izstrādājumu tikai ārpus telpām.

BRĪDINĀJUMS

Degviela un degvielas tvaiki ir ugunsbīstami un, ieelpojot un noklūstot uz ādas, var radīt smagus savainojumus. Tādēl, rīkojoties ar degvielu, jāievēro īpaša piesardzība un jānodrošina laba vēdināšana.

BRĪDINĀJUMS

Degviela un degvielas/eßlas maisijums ir loti viegli uzliesmojoši!

BRĪDINĀJUMS

Savainošanās risks!

Ja jūs vēršat gaisa plūsmu pret personām, dzīvniekiem vai priekšmetiem, tas var radīt savainojumus un bojājumus. – Vērsiet gaisa plūsmu prom no sevis. – Nekad nevērsiet gaisa plūsmu pret citām personām, dzīvniekiem vai priekšmetiem. – Neaizpūtiet cietus priekšmetus, piem., akmeņus vai zarus.

BRĪDINĀJUMS

Savainošanās risks

Aizmestie objekti un rotējošās daļas var izraisīt smagus savainojumus.

– Pārliecinieties, vai citas personas ievēro pietiekamu drošības distanci.
– Nelaidiet pie ražojuma nepiederošas personas.
– Turiet ražojumu sev priekšā.
- Nekad nevērsiet ražojumu pret sevi, citiem cilvēkiem vai dzīvniekiem.
- Vienmēr sekojiet, lai priekšmeti vai puteklī netiktu pūsti cilvēku vai dzīvnieku virzienā un lai tie nesabo-jātu citus objektus.
– Vienmēr ṣemiet vērā vēja virzienu un nekad nestrā-dājiet pret vēju.

Norãdes!

• Novietojiet ražojumu uz līdzenas, taisnas virsmas.
• Pirms lietošanas iepazīstieties ar ražojumu, izmantojot lietošanas instrukciju.

Tiek norādīts, ka ikreiz pirms ražojuma lietošanas vai pēc nokrišanas tas rūpīgi jāpārbauda, kontrolējot, vai nav iespējamu bojājumu. Ja tiek konstatēti bojājumi, tie nekavējoties jānovērš pašiem vai pilnvarotam servisa centram.

Ikreiz pirms ražojuma lietošanas sākšanas pārbaudiet:

• Degvielas padeves sistēmas hermētiskums
• visu skrūvsavienojumu ciešu fiksāciju,
• visu kustīgo daļu netraucētu kustību,

Nepieciešamie instrumenti:

• Lupatiņa / drāna*

* nav obligāti iekļauts piegādes komplektā!

9.1 Degvielas maisijuma pagatavošana (5. att.)

BRĪDINĀJUMS

Nepieļaujiet tiešu ādas saskari ar degvielu un degvielas tvaiku ieelpošanu.

1. Motors jādarbina ar degvielas maisījumu, kas sastāv no degvielas un motorellas.
2. Izmantojiet tikai bezsvina degvielas (vismaz RON 95) un speciālas divtaktu motorellas (JASO FD/ISO - L - EGD) maisījumu.
3. Sajauciet degvielas maisijumu saskaņā ar degvielas sajaukšanas tabulu.
4. lelejiet pareizo degvielas un divtaktu motorellas daudzumu komplektā iekļautajā ellas-benzīna maisījuma pagatavošanas pudelē (16).
5. Pēc tam ellas-benzīna maisījuma pagatavošanas pudeli (16) kārtīgi sakratiet.

9.1.1 Degvielas maisijums

Norāde:

Nesajauciet degvielas maisījumu turpat degvielas tvertnē.

Pievienojiet divtaktu motorelju saskaņā ar degvielas sa- jaukšanas tabulu.

Degviela Divtaktu motorella (1:40)

0,5 litri 12,5 ml

9.2 Degvielas iepildišana (5. att.)

BİSTAMI

Ugunsbīstamība un sprādzienbīstamība!

lepildiet degvielu tikai tad, kad motors ir izslēgts un at-dzisis. lepildot ražojumā degvielu, nesmēkējiet.

BİSTAMI

Ugunsbīstamība un sprādzienbīstamība!

Uzpildot degvielu, tā var uzliesmot un noteiktos apstāklos arī eksplodēt. Tas rada smagas pakāpes apdegu-mus vai izraisa nāvi.

Glabājiet degvielas un degvielas/ellas maisījuma tvertnes atseviški, lai novērstu klūdainu parastā benzīna iepildīšanu.

• Vienmēr izmantojiet svaigu degvielas/ellas maisījumu.
  • Sargiet no karstuma, liesmām un dzirkstelēm.
• Uzpildiet degvielu tikai ārpus telpām.

• Lietojiet aizsargcimdus.

- Nepieļaujiet saskari ar ādu un acīm.

- ledarbiniet ražojumu, atrodoties vismaz 3 m attālumā no degvielas uzpildes vietas.

- Pievērsiet uzmanību, vai nav sūces. Ja izplūst degviela, neiedarbiniet motoru.

- Degvielas uzpildišanai izmantojiet piemērotu piltuvi vai ielietnes cauruli, lai degviela nevarētu izplūst uz iekšdedzes dzinēja un korpusa.

Nepārpildiet degvielas tvertni!

1. Sajauciet degvielu, kā aprakstīts . nodalā 9.1.
2. Notīriet zonu ap degvielas iepildīšanas atveri. Netīru-mi degvielas tvertnē (9) izraisa darbības traucējumus. Pirms degvielas iepildīšanas degvielas tvertnē (9) vēl-reiz sakratiet elļas-benzīna maisījuma pagatavošanas pudeli (16).
3. Uzmanīgi atveriet degvielas tvertnes vāku (8), lai va- rētu samazināties iespējamais pārspiediens.
4. lepildiet degvielas maisījumu degvielas tvertnē. lepildīšanas laikā neizšļakstiet degvielu un nepiepildiet degvielas tvertni pilnu līdz malām.
5. Vienmēr saslaukiet izlijušo degvielu.
6. Lai noslēgtu degvielas tvertni, grieziet degvielas tvertnes vāku (8) pulkstenrādītāju virzienā.

9.3 Lences (3) aplikšana (6. att.)

1. Uzlieciet ražojumu kā mugursomu sev uz muguras.
2. Aizveriet sprādzes (3a) un pavelciet aiz siksnu galiem, lai savilktu lences (3).

9.4 Lences (3) nonemšana (6. att.)

1. Lai atbrīvotu lences (3), paceliet sprādžu (3a) bīdāmās daļas.
2. Atveriet sprādzes (3a).

10 Lietošana

IEVĚRĪBAI

Pirms lietošanas sākšanas noteikti pilnīgi samontē-jiet ražojumu!

⚠️ BRĪDINĀJUMS

levērojiet likumdošanas prasības attiecībā uz skaņas izolācijas noteikumiem.

⚠️ BRĪDINĀJUMS

Pirms motora iedarbināšanas paejiet vismaz 3 m prom no vietas, kur veicāt degvielas uzpildīšanu.

⚠️ BRĪDINĀJUMS

Savainošanās risks!

Ja jūs vēršat gaisa plūsmu pret personām, dzīvniekiem vai priekšmetiem, tas var radīt savainojumus un bojājumus.

– Vērsiet gaisa plūsmu prom no sevis.

– Nekad nevērsiet gaisa plūsmu pret citām personām, dzīvniekiem vai priekšmetiem.

- Neaizpūtiet cietus priekšmetus, piem., akmenus vai zarus.

⚠️ BRĪDINĀJUMS

Savainošanās risks

Aizmestie objekti un rotējošās daļas var izraisīt smagus savainojumus.

– Pārliecinieties, vai citas personas ievēro pietiekamu drošības distanci.

– Nelaidiet pie ražojuma nepiederošas personas.

– Turiet ražojumu sev priekšā.

- Nekad nevērsiet ražojumu pret sevi, citiem cilvēkiem vai dzīvniekiem.

- Vienmēr sekojiet, lai priekšmeti vai putekļi netiktu pūsti cilvēku vai dzīvnieku virzienā un lai tie nesabo-jātu citus objektus.

- Vienmēr ṣemiet vērā vēja virzienu un nekad nestrā-dājiet pret vēju.

10.1 Motora iedarbināšana (7. att.)

! BİSTAMI

Saindēšanās risks!

Lietojiet ražojumu tikai ārpus telpām un nekad slēgtās vai slikti vēdinātās telpās.

IEVÉRÍBAI

• Startera auklu vienmēr velciet taisnā virzienā.
• Kad startera aukla atkal ilevelkas, stingri turiet auklas startera rokturi.
  – Neļaujiet startera auklai atlēkt atpakal. Tas var radīt bojājumus.
• Neizvelciet startera auklu visā tās garumā. Tā tiek novērsta startera auklas pārraušana.
  – Aukstos laika apstāklos iedarbināšanas procesu var būt nepieciešams atkārtot vairākkārt.

Norãdes!

• Pirms motora iedarbināšanas novietojiet ražojumu uz stingras pamatnes.
• Degvielas sūkni "Primer" izmantojiet tikai tad, kad motors ir auksts!
• Kad motoru iedarbina pirmo reizi, ir nepieciešami vai-rāki iedarbināšanas mēginājumi, līdz degviela ir padota no degvielas tvertnes līdz motoram.

10.1.1 Auksta motora iedarbināšana (7., 8. att.)

"Aukstā" stāvoklī:

1. Pārslēdziet gaisa vārsta sviru (6) pozīcijā “|→|
2. Nospiediet ieslēgšanas/izslēgšanas slēdzi (1) ieslēgšanas pozīcijā.
3. 7 reizes nospiediet sūknīti (22).
4. Lai iedarbinātu motoru, 3 līdz 5 reizes pavelciet startera auklu (7).
5. Kad motors darbojas, īsu brīdi pagaidiet un tad pārslē-dziet gaisa vārsta sviru (6) pozīcijā 141
6. Ar akseleratora sviru (11) noregulējiet motora apgrie- zienu skaitu un tādējādi arī gaisa plūsmu.

Augstas ārējās temperatūras gadījumā var gadīties, ka arī auksts motors jāiedarbina bez gaisa vārsta!

10.1.2 Silta motora iedarbināšana (7., 8. att.)

Ražojums bijis izslėgts mazāk nekā 15–20 minūtes.

"lesildītā" stāvoklī:

1. Pārslēdziet gaisa vārsta sviru (6) pozīcijā “‘|φ| ciet.
2. Nospiediet ieslēgšanas/izslēgšanas slēdzi (1) ieslēgšanas pozīcijā.
3. Lai iedarbinātu motoru, pavelciet startera auklu (7).
4. Ar akseleratora sviru (11) noregulējiet motora apgrie- zienu skaitu un tādējādi arī gaisa plūsmu.

Norāde:

- Ja motors nesāk darboties arī pēc vairākiem mēginā-jumiem, izlasiet . nodalu 17.

10.2 Tukšgaitas iestatīšana (7. att.)

Tukšgaita jāiestata, ja motors sliecas izslēgties vai, izmantojot gaisa vārsta sviru (6), nav novērojamas nekādas būtiskas apgriezienu skaita izmaiņas. lestatīšanu veic pēc motora iedarbināšanas, izmantojot regulēšanas skrūvi (23).

Pirms iestatīšanas ľaujiet motoram dažas minūtes darboties tukšgaitā.

1. Lai palielinātu apgriezienu skaitu tukšgaitā, grieziet regulēšanas skrūvi (23) pulksteņrādītāju virzienā.
2. Lai samazinātu apgriezienu skaitu tukšgaitā, grieziet regulēšanas skrūvi (23) pretēji pulksteņrādītāju virzie-nam.
   Pēc iestatīšanas motoram tukšgaitā jādarbojas vienmērīgi un bez pārtraukumiem.

10.3 Motora izslēgšana (7., 8. att.)

1. Atbrīvojiet fiksācijas sviru (11a), lai motors darbotos tukšgaitā.
2. Pārslēdziet ieslēgšanas/izslēgšanas slēdzi (1) pozīcijā "0".

10.3.1 Avārijas izslēgšanas darbību secība

1. Ja ražojumu nepieciešams nekavējoties apturēt, pārs-lēdziet ieslēgšanas/izslēgšanas slēdzi (1) pozīcijā "0".

10.3.2 Pēc lietošanas

• Vienmēr pirms nolikšanas izslēdziet ražojumu un nogaidiet, līdz ražojums būs nonācis pilnīgi apstādinātā stāvoklī.
  • Laujiet ražojumam atdzist.
• Ja ražojums netiek lietots, nonemiet aizdedzes sveces uzgali no aizdedzes sveces.

10.4 Ilgstošas lietošanas režīms (7., 8. att.)

1. ledarbiniet motoru, kā aprakstīts . nodalā 10.1.
2. Līdz galam nospiediet akseleratora sviru (11).
3. Nofiksējiet akseleratora sviru (11), pārliekot fiksācijas sviru (11a).
4. Pēc tam akseleratora sviru (11) var atlaist.
5. Lai pārtrauktu darbību ilgstošas lietošanas režīmā, atbrīvojiet fiksācijas sviru (11a).

11 Darba norādījumi

Norādes!

• Šī ražojuma zināma trokšņu ietekme nav novēršama. Trokšņainus darbus ieplānojiet veikt atļautā un tam piemērotā laikā. Attiecīgos gadījumos ievērojiet klusās stundas un ierobežojiet darba laiku līdz maksimāli nepieciešamajam.
• Jūsu individuālajai aizsardzībai un tuvumā esošo personu aizsardzībai jālieto piemēroti ausu aizsargi.

Ražojumu drīkst izmantot tikai šādiem lietošanas mērkiem:

- Kā kompresoru sausas lapotnes savākšanai kaudzē vai tās izpūšanai no grūti pieejamām vietām.

Jebkura cita lietošana, kas atškiras no iepriekš aprakstī-tās lietošanas, var radīt bojājumus ražojumam un risku lietotājam.

• Pirms ražojuma ieslēgšanas pārliecinieties, ka tas nav pavērsts pret cilvēkiem vai dzīvniekiem.
• Puteklainos apstāklos mazliet samitriniet virsmas.

• legūsiet optimālu rezultātu, lietojot ventilatoru 5 - 10 cm attālumā no zemes.

• Vērsiet gaisa strūklu uz priekšu un pārvietojieties lēnām, lai šādā veidā lapas vai dārza atkritumus sapūstu vienkopus, vai lai tos izpūstu no grūti aizsniedzamām vietām.

• Lietojiet grābekli un slotu, lai uzirdinātu atkritumus pirms pūšanas.
• Sāciet darbu ar maksimālo pūšanas jaudu, lai ātri savāktu apkārtējās lapas. Izvēlieties zemāku pūšanas jaudu, lai sablīvētu iepriekš savākto lapu kaudzi.
• Vienmēr ṣemiet vērā vēja virzienu un nekad nestrādājiet pret vēju.

12 Tīrīšana un apkope

BRĪDINĀJUMS

Uzticiet veikt tehniskās uzturēšanas un apkopes darbus, kas nav aprakstīti šajā lietošanas instrukcijā, specializētās darbnīcas personālam. Lietojiet tikai oriģinālās rezerves daļas.

BRĪDINĀJUMS

Nelietpratīgi apkopes vai tīrīšanas darbi var izraisīt savainojumus!

⚠️ BRĪDINĀJUMS

Veicot tīrīšanas, tehniskās uzturēšanas un apkopes darbus, ražojums var pēkšņi sākt darboties un tādē-jādi radīt savainojumus un apdegumus.

– Izslēdziet ražojumu.
– Nonemiet aizdedzes sveces uzgali no aizdedzes sveces.
– Laujiet ražojumam atdzist.

12.1 Tīrīšana

Norāde:

Ražojumu vajadzētu pamatīgi notīrīt pēc katras lietošanas.

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu* vai izpūtiet to ar zema spiediena saspiesto gaisu*. lesakām ražojumu notīrīt uzreiz pēc katras lietošanas reizes.
• Lai samazinātu ugunsbīstamību, regulāri tīriet motora dzesētājribas ar saspiesto gaisu. Atbrīvojiet skaņas slāpētāja zonu no putekļiem, lapām vai citiem svešķermeņiem.
• Ventilācijas atverēm vienmēr jābūt brīvām.
• Regulāri tīriet ražojumu ar mitru drānu* un nedaudz ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie var sabojāt ražojuma plastmasas detaļas. Uzmaniet, lai ražojumā nevarētu iekļūt ūdens.
• Lai veiktu tīrīšanu, ražojumu nekādā gadījumā negremdējietūdenī vai citos šķidrumos.

12.2 Apkope

Norāde:

Rūpīgi veiciet ražojuma apkopi. Pārbaudiet, vai kustīgās daļas darbojas nevainojami un neiestrēgst, vai daļas nav salūzušas vai bojātas tā, ka ir traucēta ražojuma darbība. Pirms ražojuma lietošanas uzticiet salabot bojātās daļas.

Regulāra, rūpīga uzturēšana ir nepieciešama, lai nemainīgi garantētu ražojuma drošības līmeni un veiktspēju.

Novāciet visus instrumentus, kurus jūs izmantojat ap-kopei, pirms sākat ražojuma lietošanu vai novietojat to glabāšanā.

Pēc pabeigtiem tehniskās uzturēšanas darbiem un apkopes darbiem, nekavējoties jāuzstāda atpakaļ visi aizsargmehānismi un drošības mehānismi.

Nepieciešamie instrumenti:

• Montāžas atslēga (17)
• Uzgriežnu atslēga SW 8/10 mm (18)
- Vara stieplu suka*

* nav obligāti iekļauts piegādes komplektā!

12.2.1 Aizdedzes sveces (5a) nomaiņa un tīrīšana (9. att.)

Sprauga starp elektrodiem = 0,6 mm (attālums starp elektrodiem, starp kuriem rodas aizdedzes dzirkstele). Pirmoreiz aizdedzes sveci pārbaudiet pēc 10 darba stundām, kontrolējot, vai tā nav netīra, un, ja nepieciešams, notīriet to ar vara stieplu suku.

Pēc tam veiciet aizdedzes sveces apkopi ik pēc 50 darba stundām.

1. Noņemiet no aizdedzes sveces uzgali (5) no aizdedzes sveces (5a) un izskrūvējiet aizdedzes sveci (5a) ar komplektā iekļauto montāžas atslēgu (17).
2. Notīriet aizdedzes sveci (5a) ar vara stieplu suku*.

- Ja ir pārāk liels elektroda nodilums vai ir novērojams stiprs uzdegums, aizdedzes svece (5a) jānomaina pret tāda paša tipa jaunu sveci.

- Stipru uzdegumu uz aizdedzes sveces (5a) var izraisīt: Pārāk liels ellas daudzums degvielas maisījumā, sliktas kvalitātes ellā, vecs degvielas maisījums vai aizsērējis gaisa filtrs (10b).

1. leskrūvējiet aizdedzes sveci (5a) ar roku līdz galam vītnē. To darot, nepieļaujiet aizdedzes sveces (5a) saškiebšanos.
2. Pievelciet aizdedzes sveci (5a), izmantojot komplektā iekļauto montāžas atslēgu (17).

12.2.2 Gaisa filtra (10b) tīrīšana (10. att.)

IEVĚRĪBAI

Netīri gaisa filtri niecīgās, karburatoram pie- vadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēļ ir nepieciešama regulāra pārbaude.

IEVĚRĪBAI

Nekad netīriet gaisa filtru ar benzīnu vai degošiem škī-dinātājiem.

1. Nospiediet uz leju fiksatoru (10a) un atveriet gaisa filtra pärsegu (10).

2. Iznemiet gaisa filtru (10b).

3. Uzlieciet atpakal gaisa filtra pārsegu (10), lai gaisa ieplūdes kanālā nevarētu iekrist svešķermeņi.
4. Izmazgājiet gaisa filtru (10b) siltā ziepjūdenī.
5. Kārtīgi izskalojiet gaisa filtru (10b) un ľaujiet tam izžūt.
6. Atveriet gaisa filtra pärsegu (10) un ievietojiet gaisa filtru (10b).
7. Aizveriet gaisa filtra pārsegu (10).

13 Transportēšana

BRĪDINĀJUMS

Izslēdziet ražojumu un noņemiet aizdedzes sveces uzgali no aizdedzes sveces!

IEVÉRĪBAI

Apdedzināšanās risks!

Turiet karsto skañas slāpētāju prom no kermana. Pastāv apdedzināšanās risks!

BRĪDINĀJUMS

Savainošanās risks!

Nejauša un pēkšņa ražojuma ieslēgšanās var izraisīt traumas.

- Ikreiz pirms transportēšanas ražojumu izslēdziet, arī tad, ja veicat īsas distances. Transportēšanas laikā (arī transportlīdzekļos) nostipriniet ražojumu, lai tas neapgāztos un lai nepieļautu degvielas iztecēšanu, bojājumus vai savainojumus.

14 Glabāšana

BİSTAMI

Ugunsbīstamība un sprādzienbīstamība!

Uzglabājot ražojumu iespējamu aizdegšanās avotu tu- vumā, var izcelties ugunsgrēks vai notikt eksplozija. Tas rada smagas pakāpes apdegumus vai izraisa nāvi.

– Novērsiet iespējamos aizdegšanās avotus, piem., krāsnis, ūdens gāzes sildītājus, gāzes žāvētājus u. tml.

Uzglabājiet ražojumu un tā piederumus tumšā, sausā un no sala iedarbības aizsargātā vietā, kurai nevar pieklūt bērni.

Optimālā uzglabāšanas temperatūras amplitūda ir no 5 °C līdz 30 °C.

Glabājiet ražojumu oriğinālajā iepakojumā.

Apsedziet ražojumu, lai to pasargātu no putekliem vai mitruma. Uzglabājiet lietošanas instrukciju pie ražojuma.

14.1 Sagatavošana novietošanai glabāšanā

• Nekad neuzglabājiet ražojumu, kam degvielas tvertnē ir degviela, ēkās, kurās degvielas tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm.

• Laujiet motoram atdzist, pirms novietojat ražojumu slēgtās telpās.

• Pirms novietošanas glabāšanā veiciet ražojuma tīrīšanu un apkopi.

• Lai nepieļautu ugunsbīstamību, uzturiet motoru, izplūdes kolektoru un zonu ap degvielas tvertni brīvu no zāles, lapām vai izplūstošas ziežvielas (eļļas).
• Nav ieteicams uzglabāt ārpus telpām. Nodrošiniet ražojumu arī pret neatļautu piekluvi.

Nepieciešamie instrumenti:

• Savākšanas tvertne*
• Degvielas nosūknēšanas sūknis*

14.1.1 Degvielas iztecināšana, izmantojot degvielas atsūknētājsūkni (5. att.)

Uzglabājot ierīci ilgāku laiku, no tās jāiztecina degviela.

1. Turiet savākšanas tvertni zem degvielas atsūknētājsūkna šlūtenes.
2. Atskrūvējiet un nonemiet degvielas tvertnes vāku (8).
3. lebīdiet degvielas atsūknētājsūkna šlūteni degvielas tvertnē (9) un izlaidiet visu degvielu, izmantojot degvielas atsūknētājsūkni.
4. Pieskrūvējiet atpakal degvielas tvertnes vāku (8).

15 Labošana un rezerves daļu pasūtīšana

Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas nevainojamā stāvoklī. Daļas, kas rada savainojumus, uzglabā-jiet citām personām un bērniem nepieejamā vietā.

IEVĚRÍBAI

Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojājumiem, kas radušies nelietpratīgi veiktu remontdarbu vai originālo rezerves daļu neizmantošanas dēļ.

Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

NORÃDE

Svarīga norāde remonta gadījumā

Veicot ražojuma piegādes atgriešanu remonta veikšanai, ievērojiet, ka ražojums drošības apsvērumu dēl tehniskās apkalpošanas stacijai jānosūta bez ellas un bez degvielas.

15.1 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:

• Modela apzīmējums
• Preces numurs
• Datu plāksnītē norādītie dati

15.2 Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: aizdedzes svece, gaisa filtrs

* nav obligāti iekļauts piegādes komplektā!

16 Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

• Pirms ražojuma utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
• Degvielu un motorellu nedrīkst izmest sadzīves atkritumos vai kanalizācijā, tās jānodod škirošanas vai utilizācijas punktā!
• Tukšas ellas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.

17 Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ražojums nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Ražojumu nevar iedarbināt Netīrs gaisa	filtrs. Iztīriet/nomainiet gaisa filtru.
	Netiek padota degviela. Pārbaudiet, vai	degvielas tvertnē ir pie-tiekami daudz degvielas un, ja nepie-ciešams, uzpildiet.
	Kļūda degvielas šļūtenē.	Pārbaudiet, vai nav pārlocīta vai bojāta degvielas šļūtene.
	Pārāk netīra/ar degvielu saslapināta aizdedzes svece.	Iznemiet aizdedzes sveci, notīriet un nožāvējiet; pēc tam vairākas reizes pa-velciet startera auklu; ievietojiet aizde-dzes sveci atpakal.
	Nav uzlikts aizdedzes sveces uzgalis.	Pārbaudiet aizdedzes sveces uzgaļa pareizu novietojumu.
	Nav aizdedzes dzirksteles. Pārbaudiet	aizdedzes sveces uzgaļa pareizu novietojumu.
		Pārbaudiet, vai aizdedzes svece nav netīra un vai starp elektrodiem ir parei- za sprauga.
		Pārbaudiet, vai nav bojāts aizdedzes vads.
		Sazinieties ar tehniskās apkalpošanas staciju.
	Bojāts motors. Sazinieties ar tehniskās	apkalpošanas staciju.
	Bojāts karburators. Sazinieties ar tehniskās apkalpošanas staciju.
Ražojumu var iedarbināt, bet tas uzriez noslāpst.	Nepareizs karburatora iestatījums (ap-griezienu skaits tukšgaitā).	Iestatiet tukšgaitas apgriezienu skaitu.
		Sazinieties ar tehniskās apkalpošanas staciju.
Motors darbojas nemierīgi Nepareizs karburatora iestatījums. Iestatiet tukšgaitas apgriezienu skaitu.
Veidojas dūmi Nepareizs degvielas maisījums. Izmantojiet divtaktu motoram paredzē-tu maisījumu ar attiecību 40:1.
Ražojums nedarbojas ar pilnu jaudu Netīrs gaisa filtrs. Iztīriet vai nomainiet gaisa filtru.

18 ES atbilstības deklarācija

Originalās atbilstības deklarācijas tulkojums

Ražotājs:

Scheppach GmbH

Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražojums atbilst spēkā esošajām direktīvām un standartiem.

Prečzīme: SCHEPPACH

Preces apzīmējums: Lapu nopūšanas aparāta

Backpack - LB5200BP

5911103903

ES direktivas:

2014/30/EU, 2006/42/EK, 2000/14/EK_2005/88/EK, 2016/1628/EU, 2011/65/EU*,

* lepriekš aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamenta un Eiropas Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu bīstamo vielu izmantošanas ierobežošanu elektriskajās un elektroniskajās ierīcēs.

Piemērotie standarti:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/ES

Emisija. Nr.: e24*2016/1628*2017/656SHB1/P*0101*00

Dokumentācijas sagatavošanai pilnvarotā persona:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

Par acīmredzamiem trūkumiem jāziņo 8 dienu laikā pēc preces saņemšanas, pretējā gadījumā pircējs zaudē tiesības iesniegt jebkādas prasības, kas attiecas uz šādiem trūkumiem. Garantiju uz mūsu ierīcēm to pareizas lietošanas gadījumā mēs sniedzam likumā noteiktajā garantijas termiņā no nodošanas brīža, bez maksas nomainot jebkuru ierīces daļu, kas šajā laika periodā kluvusi nelietojama pierādāmu materiālu vai ražošanas defektu dēļ. Uz daļām, kuras mēs paši neražojam, mēs sniedzam garantiju tādā apmērā, kā mums pienākas garantijas prasības attiecībā pret apakšpiegādātāju. Izdevumus par jauno daļu ievietošanu sedz pircējs. Pārveidošanas un samazināšanas prasības un citas prasības par zaudējumu atlīdzināšanu ir izslēgtas.

Garanti SE
