Zīmols	Scheppach
Modelis	LBH2600P
Tips	Lapu pūtējs / sūcējs
Izmēri (G x P x A)	1250 x 550 x 370 mm
Svars (pūtējs)	4,7 kg
Svars (sūcējs)	5,9 kg
Kopējais svars	6,4 kg
Dzinēja tips	2-taktu dzinējs, gaisa dzesēšana
Darba tilpums	25,4 cm³
Nominālā jauda	0,7 kW
Maksimālais gaisa ātrums	260 km/h
Savācējtvertnes tilpums	50 L
Degvielas tvertnes ietilpība	650 cm³
Degvielas/naftas maisījuma attiecība	40:1
Skaņas jaudas līmenis (LWA)	108,4 dB
Skaņas spiediena līmenis (LpA)	97,0 dB
Vibrācijas (apakšējais rokturis)	15,1 m/s²
Vibrācijas (augšējais rokturis)	11,92 m/s²
Funkcijas	Pūšana un sūkšana ar sasmalcināšanu
Drošības aprīkojums	Sprūda bloķētājs, aizsargrežģis, avārijas apturēšana
Apkope	Gaisa filtra tīrīšana, aizdedzes svece, degvielas iztukšošana uzglabāšanai >30 dienas
Nolietojamās daļas	Aizdedzes svece, gaisa filtrs, degvielas filtrs, savācējtvertne

Bieži uzdotie jautājumi - LBH2600P SCHEPPACH

Kāda ir degvielas/naftas maisījuma attiecība LBH2600P?

Ieteicamā maisījuma attiecība ir 40:1, proti, 40 tilpuma daļas bezsvina benzīna uz 1 tilpuma daļu 2-taktu motoreļļas. Izmantojiet tikai īpašu 2-taktu motoreļļu.

Kā iedarbināt pūtēju, ja tas ir auksts?

Iestatiet slēdzi Ieslēgts (I) pozīcijā, novietojiet aizdedzes sviru aukstās palaišanas pozīcijā, piespiediet degvielas sūkni 5 reizes, tad 3 līdz 5 reizes velciet palaišanas trosi. Kad dzinējs darbojas, atgrieziet aizdedzi darba stāvoklī.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet gaisa filtru (notīriet to), degvielas filtru, aizdedzes sveci (notīriet vai nomainiet), un pārliecinieties, vai sūkšanas/pūšanas šļūtenes ir pareizi uzstādītas. Ja problēma turpinās, sazinieties ar klientu atbalsta dienestu.

Vai es varu izmantot ierīci kā sūcēju bez savācējtvertnes?

Nē, sūkšanas režīmā ierīci drīkst izmantot tikai ar uzstādītu savācējtvertni. Tas nodrošina drošību un sasmalcināšanas pareizu darbību.

Kā apkopt gaisa filtru?

Atskrūvējiet filtra vāku, izņemiet putu filtru, mazgājiet to siltā ziepjūdenī, izskalojiet un atstājiet nožūt gaisā. Nekad neizmantojiet benzīnu vai viegli uzliesmojošus šķīdinātājus. Uzstādiet sauso filtru atpakaļ.

Kāda ir procedūra ierīces uzglabāšanai ilgāk par 30 dienām?

Iztukšojiet degvielas tvertni, ļaujiet dzinējam darboties, līdz tas apstājas, lai iztukšotu karburatoru, izņemiet aizdedzes sveci, ielejiet tējkaroti 2-taktu eļļas degkamerā, pavelciet palaišanas trosi, pēc tam ievietojiet sveci atpakaļ. Uzglabājiet sausā un sala drošā vietā.

Kādi individuālās aizsardzības līdzekļi ir ieteicami?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību, darba cimdus, izturīgus apavus un garās bikses. Ja ir putekļi, izmantojiet elpceļu masku.

Ko darīt, ja savācējtvertne ir pārāk pilna?

Pārāk pilna savācējtvertne samazina veiktspēju un var izraisīt dzinēja pārkaršanu. Apturiet dzinēju, atveriet rāvējslēdzēju un iztukšojiet maisu. Nevāciet mitru zāli vai lapas, lai izvairītos no aizsērēšanas.

Kā noregulēt dzinēja tukšgaitas apgriezienus?

Ļaujiet dzinējam darboties tukšgaitā dažas minūtes. Izmantojiet skrūvgriezi, lai pagrieztu regulēšanas skrūvi (D): pulksteņa rādītāja virzienā, lai palielinātu apgriezienus, pretēji pulksteņa rādītāja virzienam, lai samazinātu. Dzinējam jādarbojas stabili, neapstājoties.

Vai es varu lietot ierīci lietū vai uz mitrām lapām?

Nav ieteicams lietot ierīci uz mitrām lapām, jo tas var aizsprostot rotoru un maisu. Izvairieties arī no lietošanas lietū, ņemot vērā elektrodrošību un slīdēšanas risku.

LIETOŠANAS INSTRUKCIJA LBH2600P SCHEPPACH

Simbolu skaidrojums, kas izvietoti uz ražojuma

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Izmantojiet aizsargbrilles!
	Brīdinājums! Neievērošanas gadījumā ir iespējamas briesmas dzīvībai, savainošanās risks vai instrumenta bojājums.
	levērībai! Savainošanās risks! Nekad nelieciet rokas nažu tuvumā.
	Garantētais skaņas jaudas līmenis
	levērībai! Savainošanās risks, ko rada izmesti priekšmeti.
	levērībai! Izplūdes kolektors un citas motora daļas darbības laikā kļūst ľoti karstas, nepieskarieties.
	Nelaidiet tuvumā skatītājus.
	Izmantojiet ausu aizsargus!
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.levērībai! Ugunsbīstami materiāli. Aizliegts izmantot uguni, atklātu liesmu un smēkēt!
	Nospiediet benzīna sūkņa pogu
	Degvielas tvertnes tilpums
	lepildāmā benzīna / ellas maisījuma attiecības simbols uz degvielas tvertnes vāka 40:1.
	Lietojiet darba cimdus!
	Valkājiet stabilus apavus!
	levērībai! Savainošanās risks, ko rada rotējošs nažu veltnis! Kamēr darbojas ierīce, nelieciet rokas un kājas atveru tuvumā.
	Palaides svira (gaisa vārsts) “Aukstajai palaišana”Palaides svira (gaisa vārsts) “lesildīta motora palaišana un strādāšana”

Satura rādītājs: Lappuse:

1. levads....244
2. Ražojuma apraksts (1. att.).... 244
3. Piegādes komplekts 244
4. Noteikumiem atbilstoša lietošana....244
5. Vispārējie drošības norādījumi....246
6. Atlikušie riski 247
7. Tehniskie dati....247
8. Izpakošana....248
9. Uzstādīšana un vadība....248
10. Norādes darbam....252
11. Tīrīšana....252
12. Glabāšana 253
13. Apkope 253
14. Remonts un rezerves dalu pasūtišana.... 254
15. Utilizācija un otrreizēja izmantošana....254
16. Traucējumu novēršana 255
17. Atbilstības deklarācija....399

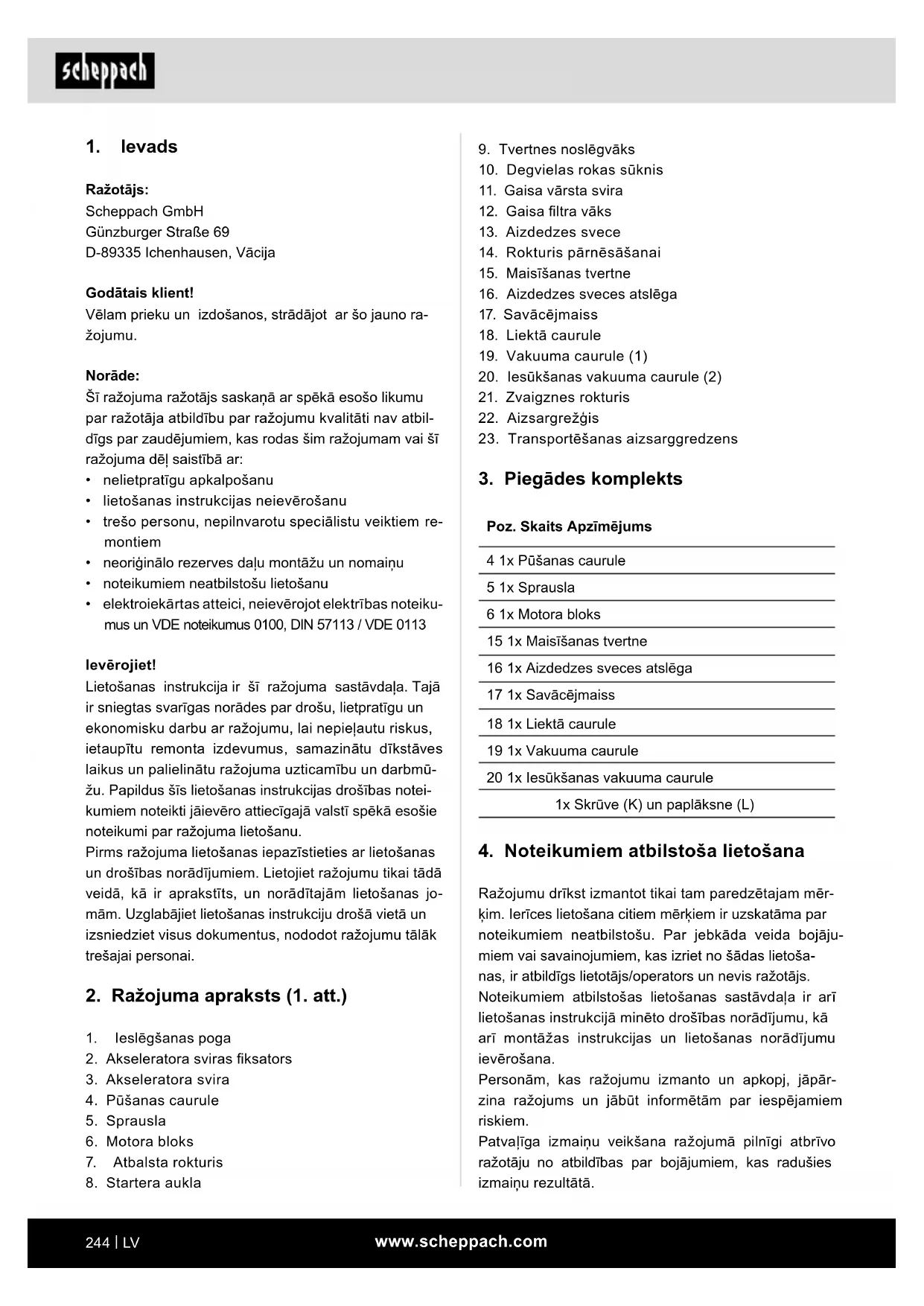

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.

Norāde:

Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu
• lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem remontiem
- neoriginālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo-mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.

2. Ražojuma apraksts (1. att.)

1. leslēgšanas poga
2. Akseleratora sviras fiksators
3. Akseleratora svira
4. Pūšanas caurule
5. Sprausla
6. Motora bloks
7. Atbalsta rokturis

8. Startera aukla

9. Tvertnes noslēgvāks

10. Degvielas rokas sūknis
11. Gaisa värsta svira
12. Gaisa filtra vāks
13. Aizdedzes svece
14. Rokturis pārnēsāšanai
15. Maisīšanas tvertne
16. Aizdedzes sveces atslēga
17. Savācējmaiss
18. Liektā caurule
19. Vakuuma caurule (1)
20. lesūkšanas vakuuma caurule (2)
21. Zvaigznes rokturis
22. Aizsargrežgis
23. Transportēšanas aizsarggredzens

3. Piegādes komplekts

Poz. Skaits Apzīmējums

4 1x Pūšanas caurule

5 1x Sprausla

6 1x Motora bloks

15 1x Maisīšanas tvertne

16 1x Aizdedzes sveces atslēga

17 1x Savācējmaiss

18 1x Liektā caurule

19 1x Vakuuma caurule

20 1x lesūkšanas vakuuma caurule

1x Skrūve (K) un paplāksne (L)

4. Noteikumiem atbilstoša lietošana

Ražojumu drīkst izmantot tikai tam paredzētajam mēr- kim. lerīces lietošana citiem mērkiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju- miem vai savainojumiem, kas izriet no šādas lietoša- nas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas ražojumu izmanto un apkopj, jāpārzina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmainu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmainu rezultātā.

Ražojumu drīkst lietot tikai ar ražotāja oriğinālajām da- lām un oriğinālajiem piederumiem.

Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

lerīce atbilst spēkā esošajai EK Mašīnu direktīvai.

• Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt uzstādītiem uz ierīces.
• Lapu sūcēju/pūtēju atļauts izmantot tikai lapu un tādu dārza atkritumu kā zāles un sīku zaru sūkšanai/pūša-nai. Citāds pielietojums nav atļauts.
• Lapu sūcēju/pūtēju atļauts izmantot tikai sausu lapu, sausas zāles utt. sūkšanai/pūšanai.
• lerīce ir izstrādāta vienas personas vadībai.
• Operators darba zonā ir atbildīgs trešo personu priekšā.
• levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju!
• Nekavējoties novērsiet (uzticiet novērst) īpaši traucē-jumus, kas varētu kaitēt drošībai!
• Jāievēro ražotāja sagatavotie drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai kompetentas personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīgas ierīces izmaiņas izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• Sūkšanai ierīci izmantojiet tikai tad, ja ir iemontēts savācējmaiss.
• Nesūciet degošus, gruzdošus vai dūmojošus materiālus (piem., cigarettes, ogles utt.), tvaikus vai viegli uzliesmojošus, indīgus vai sprāgstošus materiālus.
• lerīci drīkst lietot tikai ar ražotāja originālajiem piederumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uznemas vienīgi pats lietotājs.
• lerīci nedrīkst izmantot komerciāliem, amatnieciskiem vai rūpnieciskiem mērķiem.

- Ja neesat pārliecināts par to, vai kāds darba apstāklis ir drošs vai nedrošs, nestrādājiet ar ierīci.

BRĪDINĀJUMA NORĀDE! Pirms ierīces lietošanas sākšanas jūsu pašu drošībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos drošības norādījumus. Nododot ierīci trešām personām, kopā ar to vienmēr nododiet arī šo lietošanas instrukciju.

Nemiet vērā, ka mūsu ražojumi atbilstoši noteikumiem nav konstruēti komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs nesniedzam garantiju, ja ražojumu izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Ražotājs nav atbildīgs par bojājumiem, kurus izraisī-jusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.

Lietošanas instrukcijā minēto signālvārdu skaidro- jums

BÍSTAMI

Signālvārds, lai apzīmētu tieši gaidāmo bīstamības situāciju, ja to pieļauj, tad tās sekas ir nāve vai smags savainojums.

⚠️ BRĪDINĀJUMS!

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nāve vai smags savainojums.

⚠ UZMANĪBU!

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums.

IEVÉRĪBAI

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi.

5. Vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādī-jumus un norādes, ilustrācijas un tehniskos rak-sturlielumus, ar kuriem šis ražojums ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

△ BRĪDINĀJUMS! Izlasiet visus drošības norādī-jumus un norādes. Drošības norādījumu un norāžu neievērošana var izraisīt ugunsgrēku un/vai smagus savainojumus. Izmantojiet tikai šajā instrukcijā ieteikto degvielu (skatīt nodalu: Degviela un smērvielas). Nekad neizmantojiet degvielu, kas nav sajaukta ar divtaktu motorellu. Tas var radīt neatgriezeniskus bojājumus un būt par iemeslu piegādātāja garantijas zaudēšanai.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Instruktāža

• Rūpīgi izlasiet šo lietošanas instrukciju. Iepazīstieties ar vadības un regulēšanas mehānismiem un ar noteikumiem atbilstošu ierīces lietošanu.
• Personas, kuras savu fizisko, sensoro vai garigo spēju vai trūkstošās pieredzes vai trūkstošo zināšanu dēļ nav spējīgas ierīci lietot droši, šo ierīci drīkst lietot tikai atbildīgas personas uzraudzībā vai pēc atbilstošas instruktāžas. Bērnus vajadzētu uzraudzīt, lai pārliecinātos, vai viņi nerotalājas ar ierīci.
• Nekad neļaujiet ierīci lietot bērniem.
• Neļaujiet ierīci lietot citām personām, kuras nepārzina šīs norādes. Vietējie noteikumi var noteikt lietotāju minimālo vecumu.
• Nekad neizmantojiet ierīci, kamēr tuvumā atrodas personas, it īpaši bērni vai mājdzīvnieki.
• Lietotājs ir atbildīgs par nelaimes gadījumiem vai apdraudējumu, kas nodarīts trešām personām vai to īpašumam.

Vispārīgas norādes

- Nevalkājiet platu apgērbu vai rotaslietas. Lai aiz-sargātu kājas, valkājiet garās bikses. Ja jums ir gari mati, valkājiet galvassegu. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas un garus matus. Valkājiet piemērotu, stingru, cieši piegulošu darba apgērbu.

• Noliekot ierīci un pirms veikt ierīces apkopes vai tml. darbus, vienmēr izslēdziet ierīces motoru.
• Strādājot valkājiet aizsargbrilles.
• Lietotājiem ar elpcelu saslimšanām vai, veicot pu- tekļainus darbus, jālieto elpošanas maska.
• Nekad neizmantojiet ierīci, ja ir bojāti aizsargmehānismi vai pārsegi

Darba vietas drošība

• Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
• Nestrādājiet ar ierīci sprādzienbīstamā vidē, kurā atrodas uzliesmojoši šķidrumi, gāzes vai putekļi. Ierīce rada dzirksteles, kuras var aizdedzināt puteklus vai tvaikus.
• Ierīces lietošanas laikā nelaidiet klāt bērnus un ci- tas personas. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār ierīci.

Personu drošība

• Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un strādājiet ar instrumentu saprātīgi. Ne- lietojiet instrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis instrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
• Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no instrumenta veida un izmantošanas mazina savainojumu risku.
• Nepieļaujiet nejaušu lietošanas sākšanu. Ja instrumenta pārnēsāšanas laikā turat pirkstu uz slēdža, var notikt nelaimes gadījumi.
• Pirms ieslēgt instrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas rotējošā ierīces daļā, var radīt savainojumus.
• Nepieļaujiet nedabisku stāju. leņemiet stabilu po-zīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs instrumentu varat labāk kontrolēt negaidītās situācijās.
• Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas.
• Sargājiet matus, apgērbu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.

Ierīces izmantošana un apkalpošana

• Nepārslogojiet ierīci. Izmantojiet jūsu darbam paredzēto instrumentu. Ar piemēroto instrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
• Nelietojiet instrumentu, kuram ir bojāts slēdzis. Instruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
• Uzglabājiet neizmantotos instrumentus bērniem nepieejamā vietā. Neļaujiet lietot ierīci personām, kuras nepārzina šo ierīci vai nav izlasījušas šos norādījumus. Instrumenti ir bīstami, ja tos lieto nepie-redzējušas personas.
• Rūpīgi kopiet instrumentus. Pārbaudiet, vai kustīgās daļas darbojas nevainojami un neiestrēgst, vai daļas nav salūzušas vai bojātas tā, ka ir traucēta instrumenta darbība. Pirms ierīces izmantošanas lieciet bojātās daļas salabot. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti instrumenti.
• Izmantojiet instrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt nemiet vērā darba apstāklus un izpildāmo darbu. leriču lietošana citiem, neparedzētiem lietošanas gadīju-miem var radīt bīstamas situācijas.

Droša rīkošanās ar degvielu

Degviela un degvielas tvaiki ir ugunsbīstami un, ieelpojot un noklūstot uz ādas, var radīt smagus savainojumus. Tādēl, rīkojoties ar degvielu, jāievēro īpaša piesardzība un jānodrošina laba vēdināšana.

• Pirms ierīces uzpildīšanas ar degvielu izslēdziet motoru un ľaujiet ierīcei atdzist.
• Uzpildot degvielu, nesmēkējiet un nelietojiet atklātu liesmu (2. att.).
• Uzpildot degvielu, lietojiet darba cimdus.
• Neuzpildiet degvielu slēgtās telpās (sprādzienbīstamība).
• Sekojiet, lai neizlīst degviela vai ella. Ja ir izlijusi degviela vai ella, nekavējoties notīriet ierīci. Ja degviela vai ella ir izlijusi uz jūsu apgērba, nekavējoties pārvelciet drēbes.
• Sekojiet, lai degviela neieklūtu augsnē.
• Pēc degvielas uzpildīšanas rūpīgi aizveriet tvertnes vāku un sekojiet, lai tas darbības laikā neatvērtos.
• Sekojiet, lai degvielas tvertnes vāks un benzīna cauruļvadi būtu hermētiski. Konstatējot noplūdes, nesāciet ierīces lietošanu.

• Transportējiet un uzglabājiet degvielu tikai atbilstoši sertificētās un markētās tvertnēs.
  • Sargiet no degvielas bērnus.

• Netransportējiet un neuzglabājiet degvielu degošu vai viegli uzliesmojošu materiālu, kā arī dzirksteļu avotu vai atklātas liesmas tuvumā.

• Lai iedarbinātu ierīci, paejiet vismaz trīs metrus prom no vietas, kur veicāt degvielas uzpildīšanu.
• Lai samazinātu ugunsbīstamību, sekojiet, lai motors un skaņas slāpētājs būtu tīri no sasmalcināto materiālu paliekām, lapām un smērvielām!
• Nodrošiniet, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar degvielas maisījumu.
• Nekad neuzpildiet degvielu, kamēr darbojas vai ir karsts motors.

6. Atlikušie riski

Ražojums ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

Arī noteikumiem atbilstošas izmantošanas gadījumā, neskatoties uz to, ka ir ievēroti visi attiecīgie drošības norādījumi, no izmantošanas mērķim atbilstoši veido-tās konstrukcijas vēl izriet atlikušie riski.

Personu traumu un bojājumu risku samazina piesar-dzība un uzmanība.

• Savainošanās risks, ko rada izsviestas daļas.
• Var salūzt naži un var tikt izsviestas nažu daļas.
• Izmantojot ierīci slēgtās vai slikti vēdinātās telpās, pastāv risks saindēties ar oglekļa monoksīdu.
• Apdedzināšanās risks, pieskaroties karstām deta-lām.
• Dzirdes traucējumi, ilgstoši strādājot bez ausu aiz-sargiem.

Turklāt, neskatoties uz visiem veiktajiem piesardzī-bas pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

Atlikušos riskus var samazināt, ja ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.

7. Tehniskie dati

Izmērs G x P x A 1250 x 550 x 370 mm

Maks. gaisa ātrums 260 km/h
Savācējmaisa tilpums 50 l
Piedziņa
Darba tilpums 25,4 cm	3
Motora nominālā jauda 0,7 kW
Apgriezienu skaits tukšgaitā	3500 ± 300 min-1
Benzīna tvertnes tilpums	650 cm3
CO2emisija 1443 g/kWh
Motora tips 2 taktu motors, ar gaisa	dzesināšanu
Lapu pūtēja svars 4,7 kg
Lapu sūcēja svars 5,9 kg
Kopējais svars 6,4 kg

Paturētas tiesības veikt tehniskas izmaiņas!

Troksnis un vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Informācija par skañas intensitātes līmeni saskaṇā ar ISO 11094:1991

Trokšna raksturlielumi

Skañas jaudas limenis, L_WA	108,4 dB
Skañas spiediena limenis L_pA	97,0 dB
Klūda K_wa/pA	3 dB

Vibrāciju raksturlielumi

Vibrācijas vērtība saskaņā ar EN 15503:2009

Apakšējais rokturis A_hv	15,1 m/s2
Augšējais rokturis A_hv	11,92 m/s2
Kļūda K_h	1,5 m/s2

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, ir markētas ar šādu zīmi: △

8. Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ražojumu.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ražojumam un piederumiem transportēšanas laikā nav radušies bojājumi. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-tojot lietošanas instrukciju.
• Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

Ražojums un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzstādīšana un vadība

IEVÉRĪBAI! Pirms jebkuriem ierīces tīrīšanas, apskates, apkopes vai citiem darbiem ierīce vienmēr jāizslēdz.

IEVĚRĪBAI!

Noņemiet transportēšanas aizsarggredzenu (23) 1. att.

Lapu pūtējs

Pūšanas caurules montāža: (7-9. att.)

⚠ BRĪDINĀJUMA NORĀDE! lerīci nekādā gadīju-mā nedrīkst ieslēgt vai lietot, pirms tā nav pilnīgi samontēta.

• Izskrūvējiet gaisa izplūdes skrūvi (K) un nonemiet tās paplāksni (L).
• leregulējiet pūšanas cauruli (4) iepretim gaisa izplūdes izvirzījumam, sabīdiet cauruli kopā un pagrie-ziet par 90° pulksteņrādītāja kustības virzienā, lai to stingri nostiprinātu.
• Nostipriniet pūšanas cauruli (4) pie gaisa izplūdes, izmantojot skrūvi (K) un paliekamus gredzenus (L).

- Noregulējiet sprauslu (5) iepretim pūšanas caurules izvirzījumam (P), sabīdiet sprauslu un cauruli kopā un pagrieziet par 90° pulksteņrādītāju virzienā, lai tā cieši nofiksētos.

⚠ Brīdinājums! Izmantojiet tikai ražotāja oriģinālās rezerves daļas un piederumus. To neievērojot, var sa- mazināties jauda, var gūt savainojumus un jūs varat zaudēt garantiju. Nekad neizmantojiet ierīci bez aiz- sarga!

Lapu sūcējs

Montāža: (6. - 10. att.)

⚠ BRĪDINĀJUMA NORĀDE! lerīci nekādā gadīju-mā nedrīkst ieslēgt vai lietot, pirms tā nav pilnīgi samontēta.

lesūkšanas caurules montāža (10.-14. att.)

• Izskrūvējiet skrūvi (K) un nonemiet paplāksni (L).
• leregulējiet cauruli (18) iepretim gaisa izplūdes izvirzījumam, pēc tam uzbīdiet cauruli uz gaisa izplūdes un pagrieziet par 90° pretēji pulkstenṛrādītāja kustības virzienam, lai to stingri nofiksētu.
• levietojiet caurules galu (18) savācējmaisā (17) un noslēdziet atveri ar komplektā iekļauto līplenti.
• Nostipriniet cauruli (18) ar skrūvi (K) un paplāksni (L) pie gaisa izplūdes.
• Atskrūvējiet zvaigznes rokturi (21) un nonemiet aiz-sargrežgi (22).
• leregulējiet iesūkšanas cauruli (19) iepretim ieplūdes izvirzījumam, bīdiet cauruli izvirzījuma virzie-nā un pagrieziet par 90° pulksteņrādītāja kustības virzienā, lai to stingri nofiksētu.
• leregulējiet otru iesūkšanas cauruli (20) iepretim pirmās caurules (19) izvirzījumam, sabīdiet abas caurules kopā un pagrieziet par 90° pulksteņrādītā- ja kustības virzienā, lai to stingri nofiksētu.
• Uzkariet somu sev uz pleca un ar siksnu pielāgojiet garumu.

Norāde: levērojiet, ka pēc nostiprināšanas pie ie-rīces abas iesūkšanas caurules ir cieši savienotas un tās vairs nedrīkst atdalīt!

Ierīces lietošana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!

Sagatavošanās darbam

Ikreiz pirms ierīces lietošanas sākšanas pārbaudiet:

• degvielas padeves sistēmas hermētiskumu,
• aizsargmehānismu un zāgēšanas mehānisma ne-vainojamu stāvokli un pilnu komplektāciju,
• visu skrūvsavienojumu ciešu fiksāciju,
• visu kustīgo daļu netraucētu kustību.
• vai ir aizvērts aizsargvāciņš (E) un vai ir aktivizēti visi drošības slēdži (F) (15. att.).

Degviela un ella

leteicamā degviela

Izmantojiet tikai bezsvina benzīna un speciālas divtaktu motorellas maisījumu.

Sajauciet degvielas maisījumu saskaņā ar degvielas sajaukšanas tabulu.

levērībai! Neizmantojiet degvielas maisījumu, kurš ir glabājies ilgāk nekā 90 dienas.

levērībai! Neizmantojiet divtaktu motore||u, kuras ieteicamā maisījuma attiecība ir 40:1. Ja motoram rodas bojājumi nepietiekamas ellošanas dēl, ražotāja dotā motora garantija nav spēkā.

levērībai! Degvielas transportēšanai un uzglabāšanai izmantojiet tikai atbilstoši paredzētas un sertificētas tvertnes.

Pievienotajā sajaukšanas pudelē ielejiet pareizo benzīna un divtaktu motorellas daudzumu. Pēc tam pudeli kārtīgi sakratiet.

Nekad neizmantojiet četrtaktu motoriem vai ar üdeni dzesētiem divtaktu motoriem paredzēto ellu. Tā rezultātā var klūt netīra aizdedzes svece, aizsērēt gaisa izplūdes bloks vai sakept virzuļa gredzens.

Degvielas maisījumi, kas nav izmantoti mēnesi vai ilgāk, var aizsprostot karburatoru vai negatīvi ietekmēt motora darbību. Lieko degvielu ielejiet hermētiskā tvertnē un uzglabājiet to tumšā, vēsā telpā.

Degvielas sajaukšanas tabula

Sajaukšanas metode: 40 daļas benzīna uz 1 daļu ellas Piemērs:

1 | benzīna: 0,025 | divtaktu motorellas

5 | benzīna: 0,125 | divtaktu motorellas

Brīdinājums! Uzmanieties no izplūdes gāzēm.

Pirms degvielas uzpildišanas vienmēr izslēdziet motoru. Nekad nelejiet ierīcē benzīnu, kamēr darbojas vai ir karsts motors. Pastāv ugunsbīstamība!

Degvielu uzpildiet tikai ārpus telpām vai labi vēdinātās telpās. Sekojiet, lai degviela neiekļūtu augsnē (vides aizsardzība). Izmantojiet piemēro-tu paliktni.

Benzīna uzpildīšana

Savainošanās risks! Benzīns ir sprāgstošs!

Izslēdziet motoru un ľaujiet tam atdzist!

• Lietojiet aizsargcimdus!
- Izvairieties no saskares ar ādu un acīm!
- Noteikti ievērojiet nodalu "Drošības norādījumi".
- lerīci ar degvielu uzpildiet tikai ārpus telpām vai pie-tiekami vēdinātās telpās.
- Notīriet zonu ap degvielas iepildīšanas atveri. Netīrumi degvielas tvertnē izraisa darbības traucējumus. Pirms degvielas iepildīšanas degvielas tvertnē vēlreiz sakratiet trauku ar degvielas maisījumu.
- Atveriet tvertnes vāku uzmanīgi, lai varētu samazināties iespējamais pārspiediens.
- lepildiet degvielas maisijumu uzmanigi līdz iepildes īscaurules apakšmalai.
- Aizveriet tvertnes vāku. Pārliecinieties, vai tvertnes aizvars blīvi noslēdz.
- Notīriet tvertnes vāku un zonu ap to.
- Pārbaudiet, vai degvielas tvertne un degvielas cau-rulvadi ir hermētiski.
- Pirms motora iedarbināšanas paejiet vismaz trīs metrus prom no vietas, kur veicāt degvielas uzpildīšanu.

Benzīna iztecināšana

Degvielas tvertni iztukšojiet tikai ārpus telpām vai labi vēdinātās telpās. Sekojiet, lai degviela neiekļūtu augs- nē (vides aizsardzība). Izmantojiet piemērotu paliktni.

• Turiet zem benzīna notecināšanas atveres aiz-griežna savākšanas tvertni.
• Atskrūvējiet un noņemiet degvielas tvertnes vāciņu.
  • Laujiet iztecēt visam benzīna-ellas maisījumam.
• Ar roku uzskrūvējiet degvielas tvertnes vāciņu atpakal.

Pirms lietošanas jäpärbauda!

• Pārbaudiet, vai ierīce atrodas drošā stāvoklī.
• Pârbaudiet, vai ierîcei nav noplūžu.
• Pârbaudiet, vai ierîcei nav redzamu bojājumu.
• Pârbaudiet, vai visas ierīces daļas ir droši uzstādītas.
• Pārbaudiet, vai visi drošības mehānismi atrodas drošā stāvoklī.

lerīces iedarbināšana

• Pirms ierīces lietošanas sākšanas jābūt nodrošinātam, ka bija pareizi piestiprināta caurules starpdetaļa.
• Sekojiet motora iedarbināšanas norādījumiem, kā aprakstīts instrukcijā.
• Sekojiet, lai nekas neaizsegtu izplūdes kolektoru, jo tas rada karstumu.
• Ar labo roku satveriet rokturi un virziet pūšanas cauruli turp un atpakal tā, lai vajadzīgā virsma tiktu atbrīvota no netīrumiem.
• Rokturī ir iebūvēta akseleratora svira un ieslēgšanas/izslēgšanas slēdzis.
• Izmantojot akseleratora sviras fiksatoru, motoru var nofiksēt ar līdz galam atvērtu droseļvārstu bez akseleratora sviras pastāvīgas spiešanas. levērībai! Pirms ierīces izslēgšanas akseleratora sviras fiksatoru pabīdiet atpakaļ uz tukšgaitu.

lerīci var izmantot gan kā pūtēju, gan kā vakuumsūcēju.

Lai to izmantotu abos darba režimos, pareizi jāuzstāda attiecīgie piederumi, kas ir iekļauti piegādes komplektā.

Brīdinājums! Mezgla izpakošanu un montāžu vajadzē-tu veikt uz līdzenas un stabilas virsmas ar pietiekami daudz brīvas vietas ierīces un tās iepakojuma pār-vietošanai.

SVARĪGI! Drošības sistēmas novērš motora iedarbināšanu, kamēr nav pareizi samontēta vakuuma vai pūšanas caurule.

IERİCES PÄRBAUDE

Pirms sākt darbu, lūdzu:

• Pârbaudiet, vai ir cieši pievilktas visas ierīces skrūves.
• Izmantojot vakuumsūcēju, sekojiet, lai būtu pareizi nostiprināts maiss un lai būtu aizvērts rāvējslēdzējs.
  • Pārbaudiet, vai ir tīrs gaisa filtrs.
• Pārbaudiet, vai ir kārtīgi nostiprināti rokturi.
• Sagatavojiet darba veidam atbilstošos piederumus (pūtējs vai vakuumsūcējs) un pārliecinieties, ka tie ir pareizi uzstādīti.

ledarbināšana (6. att.)

Kad ierīce ir pareizi samontēta, iedarbiniet motoru šādi:

1. Nospiediet motora slēdzi (1) ieslēgtā pozīcijā (I).

2. Novietojiet gaisa vārsta sviru (11) pozīcijā

3. Vairāk nekā 5 reizes nospiediet benzīna sūkni (10) (G).

4. Lai iedarbinātu motoru, 3 līdz 5 reizes pavelciet aiz startera auklas (8) roktura.
5. Kad motors darbojas, īsu brīdi pagaidiet un tad novietojiet gaisa vārsta sviru (11) pozīcijā.
6. Ja rodas problēmas, nekavējoties pagrieziet motora slēdzi (1) pozīcijā "0", lai apturētu motoru. levērībai, ierīce dažas sekundes var turpināt griezties.
7. ledarbinot siltu motoru (lidz 15 min.), gaisa värsta sviru var atstät pozicijā "lesildīta motora palaišana un strādāšana".

Norāde: Ja motors nesāk darboties arī pēc vairākiem mēginājumiem, skatiet nodalu "Motora klūmju novēršana".

Norāde: Startera auklu vienmēr velciet taisnā virzienā. Ja auklu izvelk lenkī, tā beržas gar cauruma malu. Šīs berzes rezultātā aukla norīvējas un ātrāk nolietojas.

Kad aukla tinas atpakal, turiet to vienmēr aiz startera roktura.

Nekad nepiełaujiet, ka izvilkta aukla strauji tiek ierauta atpakal.

Darba režimi

Lapu pūtēja darba režīms

levērībai! Darba laikā ierīce ar labo roku vienmēr stingri jātur aiz augšējā roktura.

Motora apgriezienu skaits jäpielägo aizvācamā materiāla veidam:

Vieglu materiālu aizvākšanai no zāliena darbiniet motoru ar zemiem apgriezieniem;

Lai zāli un vieglas lapas pārvietotu uz asfalta vai stingras pamatnes, darbiniet motoru ar vidējiem apgriezieniem;

Smagu materiālu, piemēram, pirmā sniega vai netī-rumu aizvākšanai darbiniet motoru ar augstiem ap-griezieniem.

Brīdinājums! Vienmēr sekojiet, lai priekšmeti vai putekļi netiktu pūsti cilvēku vai dzīvnieku virzienā un lai tie nesabojātu citus objektus. Vienmēr ṁnemiet vērā vēja virzienu un nekad nestrādājiet pret vēju.

Lapu sūcēja darba režīms

Brīdinājums! lerīce darba laikā vienmēr stingri jā-tur ar abām rokām. Kreiso roku uzlieciet uz aug-šējā roktura, bet labo roku – uz apakšējā roktura. Paceliet apakšējo rokturi tā, lai maiss atrastos lie-totāja labajā pusē.

Izmantojot kā vakuumsūcēju, motoru vislabāk darbināt ar vidējiem / augstiem apgriezieniem.

Sūkšanas laikā noapaļoto caurules galu turiet dažus centimetrus no zemes. Maiss darbojas ari kā filtrs, līdzīgi kā parastā mājsaimniecības puteklusūcējā. Šī iemesla dēl:

• lapu konteineru labāk nepiepildīt līdz galam pilnu,
• nekavējoties izvākt lielākus priekšmetus.

Lai konteineru iztukšotu:

• Izslēdziet motoru.
• Atveriet rāvējslēdzēju (11) un iztukšojiet maisu, ne-atvienojot to no savienojošās caurules.
• SVARĪGI! Izmantojot ierīci kā vakuumsūcēju, nesūciet slapju zāli vai lapas, pretējā gadījumā pastāv caurules vai maisa aizsprostošanās risks.

SVARĪGI! Izmantojot ierīci kā vakuumsūcēju, pastāv risks iesūkt priekšmetus, kas var noblokēt ierīci un rotoru. Šādā gadījumā:

• Nekavējoties izslēdziet motoru - noņemiet aizdedzes sveces uzgali.
• Izjauciet vakuuma caurules.
• Iznemiet sveškermeni no vakuuma ieplūdes.
• Pirms atsākt ierīces lietošanu, pārliecinieties, ka nekas neblokē rotoru.

SVARİGI! Pârāk pilns maiss samazina ierīces efektivitāti un var izraisīt motora pārkaršanu.

Kad darbs ir pabeigts:

• Izslēdziet motoru, kā aprakstīts iepriekš.
• Iztukšojiet maisu, ja ierīce ir izmantota kā vakuum-sūcējs.

Tukšgaitas iestatīšana (5. att.)

Tukšgaita jäiestata, ja motors sliecas izslēgties vai, izmantojot droselvārstu, nav novērojamas nekādas būtiskas apgriezienu skaita izmainas.

Iestatīšanu pēc motora iedarbināšanas veic, ar skrūvgriezi pieregulējot skrūvi (D). Pirms iestatīšanas laujiet motoram dažas minūtes darboties tukšgaitā.

- lai motora apgriezienu skaitu palielinātu, grieziet pulksteņrādītāju virzienā;

- lai motora apgriezienu skaitu samazinātu, grieziet pretēji pulksteņrādītāju virzienam.

Pēc iestatīšanas motoram tukšgaitā jādarbojas vienmērīgi un bez pārtraukumiem.

Motora izslēgšana

Avārijas izslēgšanas secība:

- Ja pūtēju nepieciešams nekavējoties apstādināt, pārslēdziet aizdedzes slēdzi pozīcijā "OFF".

Normālas izslēgšanas secība:

- Lai izslēgtu motoru, pabīdiet atpakaļ akseleratora sviras fiksatoru tā, lai motors darbotos tukšgaitā. Pēc tam pārslēdziet ieslēgšanas/izslēgšanas slēdzi pozīcijā "OFF".

10. Norādes darbam

Darbība

- Uzpildot degvielu vai lietojot ierīci, nedrīkst smēkēt.

- Tiklīdz darbojas motors, tas rada indīgas izplūdes gāzes. Nekad nestrādājiet slēgtās vai slikti ventilētās telpās.

- Lietojiet instrumentus tikai dienas gaismā vai pie-tiekamā mākslīgajā apgaismojumā.

- Nenovērtējiet par zemu ierīces spēku. Vienmēr stā-viet stabili un turiet līdzsvaru.

- Ja iespējams, izvairieties lietot ierīci slapjā zālē.

- Īpaši stabilu pozīciju ievērojiet nogāzēs.

• Vienmēr ejiet, nekad neskrieniet.

- Vienmēr uzturiet tīru ventilācijas atveri.

- Nekad nevērsiet gaisa izplūdes atveri pret cilvēkiem vai dzīvniekiem.

- lerīci drīkst izmantot tikai saprātīgā diennakts laikā - ne agri no rīta vai vēlu vakarā, kad var tikt traucēti ci- ti. levērojiet vietējo iestāžu norādīto diennakts laiku.

- Lai paveiktu darbu, ierīci ieteicams darbināt ar ie-spējami zemākajiem motora apgriezieniem.

- Pirms säkt pūšanu, ar grābekli un slotu jāsavāc sveškermeni.

- Putekļainos apstākļos virsma nedaudz jāsamitrina vai, ja pieejama, jāizmanto papildus uzstādāmā smidzināšanas ierīce.

- Lai gaisa plūsma strādātu iespējami tuvu zemei, jāizmanto viss pūšanas sprauslas uzgalis.

- Pievērsiet uzmanību bērniem, mājdzīvniekiem, atvērtiem logiem un aizpūtiet svešķermeņus droši.

- Ja no ierīces nāk neparasti trokšni vai rodas neierasti spēcīgas vibrācijas, ierīce jāpārbauda.

Neierasti spēcīgas vibrācijas var traumēt lietotāju un radīt ierīces bojājumus.

• lerīci nedrīkst darbināt ar bojātiem vai iztrūkstošiem aizsargmehānismiem.
• Nenovietojiet karstu motoru viegli uzliesmojošu priekšmetu/materiālu tuvumā.
• Ar pūtēju liekos materiālus var nopūst no terases, celiniem un ietvēm, zāliena, krūmiem un apmalēm.
• Nenovietojiet karstu motoru viegli uzliesmojošu priekšmetu/materiālu tuvumā.

Pūšana un sūkšana

• Pirms säkt darbu, vienmēr pārbaudiet darba vietu. Aizvāciet visus priekšmetus vai atkritumus, kas var tikt uzmesti gaisā vai kuri var iestrēgt ierīcē un to aiz-sprostot.
• Regulāri pārbaudiet, vai nav nolietojies vai bojāts savācējmaiss.
• Kā alternatīvu jūs ierīci varat virzīt tik tikko virs zemes un pārvietot no vienas puses uz otru, vienlaikus ejot uz priekšu un sprauslu atkritumu savākšanai pavēršot darba zonas virzienā.
• Sapūtiet atkritumus praktiskā kaudzītē.

11. Tīrīšana

levērībai!

Ikreiz pirms tīrīšanas nonemiet aizdedzes sveces uzgali. Lai veiktu tīrīšanu, ierīci nekādā gadījumā negremdē-jietūdenī vai citos šķidrumos.

Uzglabājiet ierīci drošā, sausā un bērniem nepieejamā vietā.

Tīrīšana

• Uzturiet ierīces ventilācijas atveres tīras, lai novērstu motora pārkaršanu.
• Regulāri tīriet ierīces korpusu ar mīkstu drānu, ja ie-spējams, pēc katras izmantošanas reizes.
• Uzturiet ventilācijas spraugas tīras no putekļiem un netīrumiem.
• Ja netīrumus nevar notīrīt, izmantojiet ziepjūdenī samitrinātu drānu.
• Pārbaudiet ierīci ikreiz pirms darba sākšanas.
• Nekad netīriet vai neapsmidziniet ierīci ar ūdeni. Tīriet motora korpusu tikai ar mitru drānu un nekad neizmantojiet tīrīšanas līdzekļus vai škīdinātājus! Pretējā gadījumā var sabojāt ierīces plastmasas daļas. Pēc tam motora korpusu rūpīgi nožāvējiet.

• Pēc darba pabeigšanas noņemiet savācējmaisu, izgrieziet to uz otru pusi un kārtīgi iztīriet, lai novērstu pelējuma sēnīšu un nepatīkamu aromātu rašanos.

• Loti netīru savācējmaisu var izmazgāt ar ūdeni un ziepēm.

• Ja ir grūti aiztaisīt vai attaisīt rāvējslēdzēju, ierīvē-jiet rāvējslēdzēja zobus ar sausām ziepēm.
• Netīru iesūkšanas/pūšanas cauruli tīriet ar suku.
• Piesārṇojuma dēļ, ko rada iesūktie materiāli, var būt apgrūtināta pārslēgšanas sviras (pūšana/sūkšana) kustība. Šādā gadījumā pārslēgšanas sviras kustība atjaunojas pēc vairākkārtējas pārslēgšanas no sūkšanas uz pūšanu un atpakal.
• Izmantojiet tikai originālos piederumus un originālas rezerves daļas.

12. Glabāšana

Glabājiet ražojumu un tā piederumus tumšā, sausā un no sala drošā, kā arī bērniem nepieejamā vietā.

Optimālā glabāšanas temperatūra ir no 5 līdz 30 °C robežās.

Uzglabājiet ražojumu oriğinālajā iepakojumā. Apsedziet ražojumu, lai to pasargātu no putekliem vai mitruma. Uzglabājiet lietošanas instrukciju pie ražojuma.

Uzmanību! Nenovietojiet ierīci glabāšanā ilgāk kā uz 30 dienām, pirms tam neveicot šādus solus:

lerīces novietošana glabāšanā

Nenovietojot ierīci glabāšanā ilgāk kā uz 30 dienām, tā ir atbilstoši jāsagatavo. Pretējā gadījumā izgaro karburatorā palikusī degviela, atstājot aiz sevis gumijai līdzīgus nosēdumus. Tas var apgrūtināt iedarbināšanu un radīt nepieciešamību pēc dārgiem remontdarbiem.

• Lēnām nonemiet degvielas tvertnes vāciņu, lai tvertnē samazinātos iespējamais spiediens. Uzmanīgi iztukšojiet degvielas tvertni. Degvielas tvertni iztukšojiet tikai ārpus telpām vai labi vēdinātās telpās. Sekojiet, lai degviela neiekļūtu augsnē (vides aiz-sardzība). Izmantojiet piemērotu paliktni.
• ledarbiniet motoru un, lai karburatoru atbrīvotu no degvielas, ľaujiet motoram darboties, kamēr tas noslāpst.
  • Laujiet motoram atdzist (apm. 5 minūtes).
• Iznemiet aizdedzes sveci.
• lepildiet degkamerā 1 tējkaroti tīras divtaktu motorellas. Vairākas reizes lēnām pavelciet startera auklu, lai iekšējie komponenti pārklātos ar ellu. levietojiet atpakal aizdedzes sveci.

Norāde: Novietojiet ierīci glabāšanai sausā vietā, tālu prom no iespējamiem aizdegšanās avotiem, piem., krāsnīm, ūdens gāzes boileriem, gāzes žāvētājiem utt.

Lietošanas atsākšana

• Iznemiet aizdedzes sveci.
• Strauji pavelciet startera auklu, lai degkameru atbrī-votu no liekās ellas.
• Notīriet aizdedzes sveci un pārbaudiet pareizu spraugu starp elektrodiem; vai ievietojiet jaunu aizdedzes sveci ar pareizo spraugu starp elektrodiem.
• Sagatavojiet ierīci darbam.

13. Apkope

Aizdedzes sveces nomaiņa un tīrīšana (3. att.)

Vismaz reizi gadā vai, ja regulāri ir apgrūtināta iedarbināšana, pārbaudiet spraugu starp aizdedzes sveces elektrodiem.

Pareizā sprauga starp centrālo elektrodu un sānelektrodu ir 0,63 mm/0,25".

• Pagaidiet, kamēr motors ir pilnībā atdzisis.
• Nonemiet no aizdedzes sveces uzgali un izskrūvē-jiet aizdedzes sveci ar komplektā iekļauto aizdedzes sveces atslēgu ārā.
• Ja ir pārāk liels elektrodu nodilums vai ir novēro-jams stiprs uzdegums, aizdedzes svece jānomaina pret tāda paša tipa jaunu sveci.
• Stipru uzdegumu uz aizdedzes sveces var izraisīt: pārāk liels ellas daudzums benzīna maisījumā, slik-tas kvalitātes ellā, vecs benzīna maisījums vai aiz-sērējis gaisa filtrs.
• leskrūvējiet aizdedzes sveci ar roku līdz galam vītnē. To darot, nepieļaujiet aizdedzes sveces saškiebšanos.
• Pievelciet aizdedzes sveci ar komplektā iekļauto aizdedzes sveces atslēgu.
• Izmantojot dinamometrisko atslēgu, pievilkšanas griezes moments ir 12-15 Nm.
• Uzlieciet aizdedzes sveces uzgali pareizi uz aizdedzes sveces.

Gaisa filtra tīrīšana (4. att.)

Netīri gaisa filtri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Porołona filtru aizsprosto putekļi un putekšņi. Tādēļ ir nepieciešama regulāra pārbaude.

• Atskrūvējiet (A) uz gaisa filtra pārsega (B) un izņemiet porolona filtra elementu (C).
• Uzlieciet atpakal gaisa filtra pārsegu (B), lai nekas neiekristu gaisa kanālā.
• Izmazgājiet filtra elementu ar siltu ziepjūdeni, izskalojiet un ľaujiet tam gaisā izžūt.

levērībai! Nekad netīriet gaisa filtru ar benzīnu vai de- gošiem škīdinātājiem.

Lai nesaïsinātos motora darbmūžs, bojāts gaisa filtrs nekavējoties jānomaina.

Bridinājums!

Nekad nedarbiniet motoru, kamēr nav ievietots gaisa filtrs.

DEGVIELAS FILTRS

Degvielas tvertnē atrodas filtrs, kurš novērš netīrumu ieklūšanu motorā. Šī filtra nomaiņa reizi gadā jāuztic jūsu tirdzniecības uznēmumam.

Mūsu ierīces ir izstrādātas tā, lai tās ilgu laiku varētu darboties vien ar minimāliem apkopes darbiem. Parei- za darbība ir atkarīga no ierīces regulāras apkopes un tīrīšanas.

Vienmēr sekojiet, lai visi uzgriežni, tapas un skrūves būtu stingri pievilktas un ierīce atrastos drošā darba stāvoklī.

• Nodilušas vai bojātās detaļas nomainiet.
• Izmantojiet tikai originālās rezerves daļas un piederumus.
• Uzglabājiet ierīci sausā vietā.

Par zaudējumiem, kas radušies, neievērojot šajā lietošanas instrukcijā dotās norādes, atbildīgs ir pats lietotājs.

Tas attiecas arī uz ierīces neautorizētām izmaiņām, uz neautorizētu rezerves daļu, piederumu, darba instrumentu izmantošanu, uz mērķim un noteikumiem neatbilstošu izmantošanu, kā arī uz zaudējumiem, kas radušies, izmantojot bojātas detaļas.

Bridinājums!

Izmantojiet tikai ražotāja oriğinālās rezerves daļas un piederumus. To neievērojot, var samazināties jauda, var gūt savainojumus un jūs varat zaudēt garantiju.

14. Remonts un rezerves daļu pasūtīšana

Pēc remonta vai apkopes pārliecinieties, vai visas daļas, kas attiecas uz drošību, ir piestiprinātas un atrodas ne-vainojamā stāvoklī. Daļas, kas rada savainojumus, uz-glabājiet citām personām un bērniem nepieejamā vietā.

levērībai! Saskaņā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojā-jumiem, kas radušies nelietpratīgi veiktu remontdarbu vai oriģinālo rezerves daļu neizmantošanas dēļ.

Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

Svarīga norāde remonta gadījumā:

Veicot ražojuma piegādes atgriešanu remonta veikšanai, ievērojiet, ka tas drošības apsvērumu dēļ tehniskās ap-kalpošanas stacijai jānosūta bez ellas un bez degvielas.

14.1 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:

• Modela apzīmējums
• Preces numurs
• Datu plāksnītē norādītie dati

14.2 Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: aizdedzes svece, gaisa filtrs, degvielas filtrs, savācējmaiss

* nav obligāti iekļauts piegādes komplektā!

15. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasī- bām.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
• Degvielu un motorellu nedrīkst izmest sadzīves at-kritumos vai kanalizācijā, tās jānodod škirošanas vai utilizācijas punktā!
• Tukšās ellas un degvielas tvertnes jäutilizē atbilstoši apkārtējās vides prasībām.

16. Traucējumu novēršana

Turpmāk tabulā ir parādītas klūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ražojums nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisā.

Traucējums lespējamais cēlonis Novēršana
Ierīci nevar iedarbināt • Netīrs gaisa filtrs• Aizsprostots degvielas filtrs• Netiek padota degviela• Kļūda degvielas cauruļvadā• Bojāts palaišanas mehānisms• Pārpludināts motors• Nav uzlikts aizdedzes sveces uzgalis• Nav aizdedzes dzirksteles• Bojāts motors• Bojāts karburators• Nav līdz galam piemontēta pūšanas/iesūkšanas caurule	Iztīriet/nomainiet gaisa filtruIztīriet vai nomainiet degvielas filtruUzpildīt degvieluPārbaudiet, vai nav pārlocīts vai bojāts degvielas cauruļvadsSazinieties ar tehniskās apkalpošanas stacijuIznemiet aizdedzes sveci, notīriet un nožāvējiet; pēc tam vairākas reizes pavelciet startera auklu; iemontējiet aizdedzes sveci atpakalPārbaudiet, vai ir pareizi uzlikts aizdedzes sveces uzgalisNotīriet vai nomainiet aizdedzes sveci / pārbaudiet, vai aizdedzes vadam nav bojājumuSazinieties ar tehniskās apkalpošanas stacijuSazinieties ar tehniskās apkalpošanas stacijuSamontējiet 2-dalīgo pūšanas/iesūkšanas cauruli
Ierīce sāk darboties, bet noslāpst	Nepareizs karburatora iestatījums (apgriezienu skaits tukšgaitā)	Sazinieties ar tehniskās apkalpošanas staciju
Ierīce darbojas ar pārtraukumiem (saraustīti)	Nepareizi iestatīts karburatorsApkvēpusi aizdedzes sveceBojāts ieslēgšanas/izslēgšanas slēdzis	Sazinieties ar tehniskās apkalpošanas stacijuNotīriet vai nomainiet aizdedzes sveciSazinieties ar tehniskās apkalpošanas staciju
Veidojas dūmi • Nepareizs degvielas maisījums• Nepareizi iestatīts karburators	Izmantojiet divtaktu motoram paredzētu maisījumu ar attiecību 40:1Sazinieties ar tehniskās apkalpošanas staciju
Ierīce nedarbojas ar pilnu jaudu	Netīrs gaisa filtrsNepareizi iestatīts karburatorsPilns savācējmaissNetīrs savācējmaissIzvēles slēdzis atrodas nepareizā pozīcijāIerīce ir aizsprostota vai to blokē svešķermeņi	Iztīriet vai nomainiet gaisa filtruSazinieties ar tehniskās apkalpošanas stacijuPārbaudiet izplūdes kolektoruIztukšojiet savācējmaisuIztīriet savācējmaisuPārslēdziet izvēles slēdzi pozīcijā “Sūkšana”Likvidējiet aizsprostojumus (skatīt nodalu “Tīrīšana un apkope”)

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
