Znamka	Scheppach
Model	LBH2600P
Tip	Puhalnik / sesalnik listov
Dimenzije (D x Š x V)	1250 x 550 x 370 mm
Teža (puhalnik)	4,7 kg
Teža (sesalnik)	5,9 kg
Skupna teža	6,4 kg
Tip motorja	Dvotaktni motor, zračno hlajenje
Cilindrska prostornina	25,4 cm³
Nazivna moč	0,7 kW
Maks. hitrost zraka	260 km/h
Prostornina zbiralne vreče	50 L
Prostornina rezervoarja za gorivo	650 cm³
Razmerje mešanice bencin/olje	40:1
Raven zvočne moči (LWA)	108,4 dB
Raven zvočnega tlaka (LpA)	97,0 dB
Vibracije (spodnji ročaj)	15,1 m/s²
Vibracije (zgornji ročaj)	11,92 m/s²
Funkcije	Pihanje in sesanje z drobljenjem
Varnostna oprema	Blokada sprožilca, zaščitna mreža, zasilni izklop
Vzdrževanje	Čiščenje zračnega filtra, vžigalne svečke, izpraznitev goriva za shranjevanje >30 dni
Obrabljivi deli	Vžigalna svečka, zračni filter, filter goriva, zbiralna vreča

Pogosto zastavljena vprašanja - LBH2600P SCHEPPACH

Kakšno je razmerje mešanice bencin/olje za LBH2600P?

Priporočeno razmerje mešanice je 40:1, torej 40 delov neosvinčenega bencina na 1 del olja za dvotaktne motorje. Uporabljajte izključno posebno olje za dvotaktne motorje.

Kako zaženem puhalnik, ko je hladen?

Preklopite stikalo na Vklop (I), nastavite ročico čoka v položaj za hladen zagon, pritisnite črpalko za gorivo 5-krat, nato 3- do 5-krat potegnite za vrvico zaganjalnika. Ko motor teče, vrnite čok v delovni položaj.

Kaj storiti, če motor ne zažene?

Preverite zračni filter (očistite ga), filter goriva, vžigalno svečko (očistite ali zamenjajte) in se prepričajte, da so sesalne/puhalne cevi pravilno nameščene. Če težava ne izgine, se obrnite na servis.

Ali lahko napravo uporabljam kot sesalnik brez zbiralne vreče?

Ne, napravo v načinu sesanja lahko uporabljate samo z nameščeno zbiralno vrečo. To zagotavlja varnost in pravilno delovanje drobljenja.

Kako vzdržujem zračni filter?

Odvijte pokrov filtra, odstranite penasti filter, ga operite v topli milnici, sperite in pustite, da se posuši na zraku. Nikoli ne uporabljajte bencina ali vnetljivih topil. Ponovno namestite suh filter.

Kakšen je postopek za shranjevanje naprave več kot 30 dni?

Izpraznite rezervoar za gorivo, pustite motor teči, dokler ne ugasne, da se izprazni uplinjač, odstranite svečko, v zgorevalno komoro vlijte čajno žličko olja za dvotaktne motorje, potegnite za vrvico, nato vrnite svečko. Shranjujte na suhem in zaščitenem pred zmrzaljo.

Katera osebna zaščitna oprema je priporočena?

Vedno nosite zaščitna očala, zaščito sluha, delovne rokavice, trdne čevlje in dolge hlače. V primeru prahu uporabite dihalno masko.

Kaj storiti, če je zbiralna vreča prepolna?

Prepolna vreča zmanjša zmogljivost in lahko povzroči pregrevanje motorja. Ustavite motor, odprite zadrgo in izpraznite vrečo. Ne zbirajte mokre trave ali listov, da preprečite zamašitev.

Kako nastavim prosti tek motorja?

Pustite motor teči nekaj minut v prostem teku. Z izvijačem zavrtite nastavitveni vijak (D): v smeri urnega kazalca za povečanje vrtljajev, v nasprotni smeri za zmanjšanje. Motor mora teči stabilno brez ugašanja.

Ali lahko napravo uporabljam v dežju ali na mokrih listih?

Uporaba naprave na mokrih listih ni priporočljiva, saj lahko zamaši rotor in vrečo. Prav tako se izogibajte uporabi v dežju zaradi električne varnosti in nevarnosti zdrsa.

NAVODILA ZA UPORABO LBH2600P SCHEPPACH

16. Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Uporabljajte zaščitna očala!
	Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja.
	Pozor, nevarnost telesnih poškodb!Z rokami nikoli ne segajte v bližino nožev.
	Zajamčeni nivo zvočne moči
	Pozor! Nevarnost telesnih poškodb zaradi izvrženih predmetov.
	Pozor! Izpuh in drugi deli motorja se med delovanjem zelo segrejejo – ne dotikajte se.
	Opazovalci naj ostanejo na varni razdalji.
	Uporabljajte zaščito za sluh!
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.
	Pozor, vnetljive snovi. Ogenj, odprta luč in kajenje prepovedano!
	Pritisnite gumb za črpanje bencina
	Kapaciteta rezervoarja
	Simbol za razmerje mešanice bencina/olja, ki jo je treba doliti, na pokrovčku rezervoarja 40:1.
	Nosite delovne rokavice!
	Nosite trdno obutev!
	Pozor! Nevarnost telesnih poškodb zaradi vrtečega se rezilnega valja! Rok in nog ne vstavljajte v odprtine, ko je stroj vključen.
	Zaganjalna ročica (dušilka) »hladni zagon«Zaganjalna ročica (dušilka) »topel zagon in delo«

Kazalo: Stran:

1. Uvod.... 199
2. Opis izdelka (sl. 1).... 199
3. Obseg dostave....199
4. Namenska uporaba .... 199
5. Splošni varnostni napotki 201
6. Preostala tveganja....202
7. Tehnični podatki....202
8. Razpakiranje 203
9. Zgradba in upravljanje 203
10. Delovna navodila 206
11. Čiščenje 207
12. Skladiščenje....207
13. Vzdrževanje 208
14. Popravilo in naročanje nadomestnih delov 208
15. Odlaganje med odpadke in reciklaža 209
16. Pomoč pri motnjah....210
17. Izjava o skladnosti 399

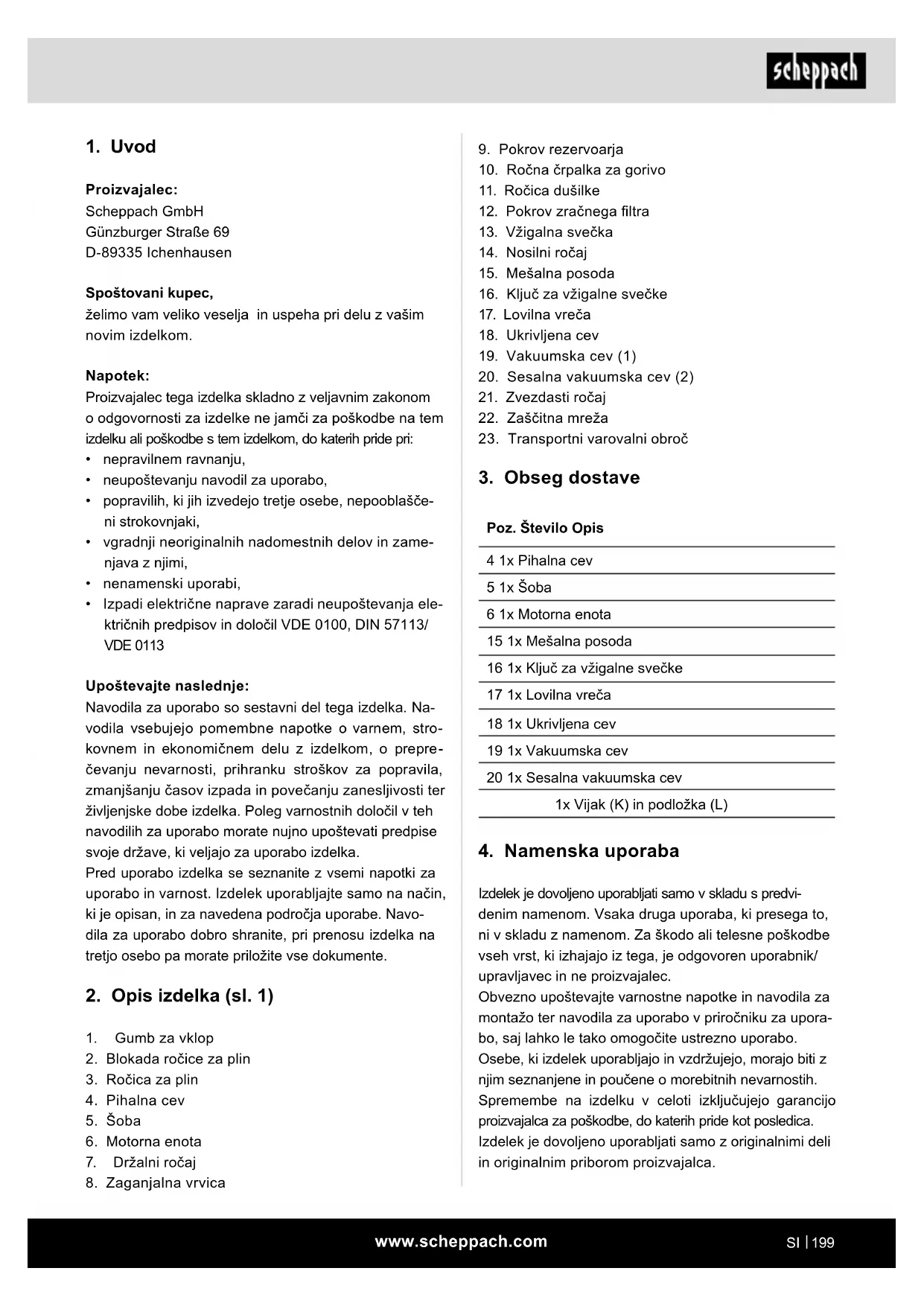

1. Uvod

Proizvajalec:

Scheppach GmbH

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka. Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

2. Opis izdelka (sl. 1)

1. Gumb za vklop
2. Blokada ročice za plin
3. Ročica za plin
4. Pihalna cev
5. Šoba
6. Motorna enota
7. Držalni ročaj

8. Zaganjalna vrvica

9. Pokrov rezervoarja

10. Ročna črpalka za gorivo
11. Ročica dušilke
12. Pokrov zračnega filtra
13. Vžigalna svečka
14. Nosilni ročaj
15. Mešalna posoda
16. Ključ za vžigalne svečke
17. Lovilna vreča
18. Ukrivljena cev
19. Vakuumska cev (1)
20. Sesalna vakuumska cev (2)
21. Zvezdasti ročaj
22. Zaščitna mreža
23. Transportni varovalni obroč

3. Obseg dostave

Poz. Število Opis

4 1x Pihalna cev

5 1x Šoba

6 1x Motorna enota

15 1x Mešalna posoda

16 1x Ključ za vžigalne svečke

17 1x Lovilna vreča

18 1x Ukrivljena cev

19 1x Vakuumska cev

20 1x Sesalna vakuumska cev

1x Vijak (K) in podložka (L)

4. Namenska uporaba

Izdelek je dovoljeno uporabljati samo v skladu s predvi- denim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.

Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Stroj je skladen z veljavno direktivo ES o strojih.

• Pred začetkom dela je treba namestiti vse zaščitne in varovalne priprave na stroju.
• Sesalnik/pihalnik listja je odobren le za listje in vrtni odpad, kot so trava in majhne veje. Drugačna uporaba ni dovoljena.
• Sesalnik/pihalnik listja se sme uporabljati le za suho listje, travo itd.
• Stroj je osnovan za upravljanje z eno osebo.
• Upravljavec je v delovnem območju odgovoren za tretje osebe.
• Upoštevajte vse varnostne napotke in opozorila o nevarnostih na stroju.
• Vsi varnostni napotki in opozorila o nevarnostih na stroju morajo biti popolni in v čitljivem stanju.
• Stroj lahko uporabljate samo v tehnično brezhibnem stanju in skladno z namenom ter navodili za uporabo, pri tem pa morate biti osveščeni o varnosti in se zavedati nevarnosti!
• Še posebej tiste motnje, ki lahko vplivajo na varnost, morate (dati) takoj odpraviti!
• Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.
• Upoštevati morate zadevne predpise za preprečevanje nezgod in ostala, splošno priznana varnostno-tehnična pravila.
• Stroj lahko uporabljajo, vzdržujejo ali popravljajo samo strokovnjaki, ki se na to spoznajo in so poučeni o nevarnostih. Lastnoročne spremembe na stroju izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.
• Napravo uporabljajte v načinu delovanja sesanje le, če je montirana lovilna vreča.
• Ne sesajte gorečih, žarečih ali kadečih se materialov (npr. cigaret, žerjavice itd.), hlapov ali lahko vnetljivih, strupenih ali eksplozivnih snovi.
• Stroj se lahko uporablja samo z originalnim priborom in originalnimi orodji proizvajalca.
• Vsaka vrsta uporabe, ki presega opisano, velja za nenamensko uporabo. Proizvajalec ne daje garancije za poškodbe, ki nastanejo kot posledica take uporabe; tveganje pri takih delih nosi izključno uporabnik.
• Naprave ni dovoljeno uporabljati na gospodarskem, obrtnem ali industrijskem področju.
• Če niste prepričani, ali je delovni pogoj varen ali ne-varen, ne delajte s strojem.

OPOZORILNI NAPOTEK! Pred zagonom naprave zaradi lastne varnosti temeljito preberite ta priročnik in splošne varnostne napotke. Če napravo pre-pustite tretjim osebam, vedno priložite ta navodila za uporabo.

Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.

Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačnega upravljanja.

Razlaga signalnih besed v navodilih za uporabo

NEVARNOST

Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

OPOZORILO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

PREVIDNO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne prepreči.

POZOR

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, će se ne prepreči.

5. Splošni varnostni napotki

△ OPOZORILO Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so pri-loženi temu izdelku.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

△ OPOZORILO Preberite vse varnostne napotke in navodila. Zaradi neupoštevanja varnostnih napotkov in navodil lahko pride do požara in/ali hudih telesnih poškodb. Uporabljajte samo goriva, ki so priporočena v navodilih (glejte poglavje: Goriva in maziva). Nikoli ne uporabljajte goriva, ki ni mešano z 2-taktnim motornim oljem. To lahko uniči stroj in dobaviteljeva garancija preneha veljati.

Hranite vse varnostne napotke in navodila za pri- hodnjo rabo.

Uvajanje

• Skrbno preberite ta navodila za uporabo. Seznanite se s pripravami za krmiljenje in regulacijo i in z ustrezno uporabo naprave.
• Osebe, ki zaradi psihičnih, senzoričnih ali duševnih sposobnosti ali zaradi neizkušenosti in neznanja niso sposobni varno uporabljati naprave, le-te ne smejo uporabljati brez nadzora ali navodil odgovorne osebe. Otroke je treba nadzorovati, da zagotovite, da se ne igrajo z napravo.
• Nikoli ne pustite otrokom, da bi uporabljali napravo.
• Druge osebe, ki niso seznanjene s temi navodili, naj ne uporabljajo naprave. Lokalni predpisi lahko določajo minimalno starost uporabnika.
• Naprave nikoli ne uporabljajte, će so v bližini druge osebe, še posebej otroci ali domače živali.
• Za nesreče ali nevarnosti, ki zadevajo tretje osebe ali njihovo imetje, je odgovoren upravljavec.

Splošni napotki

• Ne nosite širokih oblačil ali nakita. Za zaščito nog nosite dolge hlače. Če imate daljše lase, uporabljajte pokrivalo. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit in dolge lase. Nosite primerna, trdna in tesno prilegajoča delovna oblačila.

• Motor naprave zaustavite vedno, ko stroj odločite in pred deli na napravi.

• Pri delu nosite zaščitna očala.

• Če imate težave z dihali ali pri delih, kjer se praši, uporabljajte dihalno masko.
• Nikoli ne uporabljajte naprave s poškodovanimi zaščitnimi pripravami ali pokrovi

• Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
• Z napravo ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Naprava ustvarjaj iskre, ki lahko vnamejo prah ali hlape.
• Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate napravo. Če vas zamotijo, lahko izgubite nadzor nad orodjem.

Varnost oseb

• Bodite pozorni, pazite, kaj delate, in k delu z orodjem pristopite z razumom. Ne uporabljajte orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi orodja lahko vodi do resnih telesnih poškodb.
• Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je maška za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe orodja, zmanjša tveganje telesnih poškodb.
• Preprečite nenameren zagon. Če imate pri nošenju orodja prst na stikalu, lahko to priveđe do nesreč.
• Preden boste vklopili orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko privede do telesnih poškodb.
• Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko orodje v nepričakovanih situacijah bolje kontrolirate.
• Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita.
• Las, oblačil in rokavic ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

Uporaba naprave in ravnanje z njo

• Ne preobremenite naprave. Za svoje delo uporabite temu namenjeno orodje. Z ustreznim orodjem lahko v podanem območju moči delate boljše in varneje.

• Ne uporabljajte orodja, ki ima okvarjeno stikalo. Orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

• Nerabljena orodja hranite izven dosega otrok. Osebam, ki niso seznanjene s to napravo ali niso prebrali teh navodil, ne pustite uporabljati naprave. Orodja so nevarna, će jih uporabljajo neizkušene osebe.

• Orodja negujte s skrbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje orodja omejeno. Pred uporabo naprave je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih orodij.
• Napravo, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba naprave v namene, za katere ni predvidena, lahko vodi do nevarnih situacij.

Varno ravnanje z gorivi

Goriva in hlapi goriv so požarno nevarni in pri vdihavanju ter stiku s kožo lahko povzročijo hude poškodbe.

Pri ravnanju z gorivom je zaradi tega potrebna previdnost in je treba poskrbeti za dobro prezračevanje.

• Pred dolivanjem goriva v napravo izklopite motor in počakajte, da se naprava ohladi.
• Pri dolivanju goriva ne kadite in se ne približujte odprtemu ognju (sl. 2).
• Pri dolivanju goriva nosite rokavice.
• Goriva ne dolivajte v zaprtih prostorih (nevarnost eksplozije).
• Pazite, da se gorivo ali olje ne bosta razlila. Če pride do razlitja goriva ali olja, takoj očistite napravo. Če pride do razlitja goriva ali olja, se takoj preoblecite.
• Pazite, da gorivo ne zaide v zemljo.
• Po dolivanju goriva znova skrbno zaprite pokrov rezervoarja in pri tem pazite, da ga med delom ne boste izgubili.
• Pazite, da bodo pokrovček rezervoarja in vodi za gorivo tesnili. Če so prisotna puščajoča mesta, naprave ne smete zagnati.
• Goriva transportirajte in skladiščite samo v vsebnikih, ki so za to dovoljeni in označeni.
• Otrokom ne pustite v bližino goriv.
• Goriv ne transportirajte in skladiščite v bližini gorljivih ali lahko vnetljivih snovi, kot so iskre ali odprti ognji.
• Pred zagonom naprave se od mesta za dolivanje goriva odmaknite za najmanj tri metre.

• Za zmanjšanje nevarnosti požara – motor in zvočna izolacija naj bosta brez ostankov rezanja, listov in mazalnih sredstev!

• Ročaji morajo biti suhi, čisti in brez gorivne mešanje.

• Nikoli ne dolivajte goriva, ko motor teče ali je vroč.

6. Preostala tveganja

Izdelek je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

Tudi pri pravilni uporabi lahko kljub upoštevanju vseh zadevnih varnostnih določil lahko obstajajo preostala tveganja zaradi konstrukcije, ki jo zahteva namen uporabe.

Upoštevanje teh navodil in previdnost zmanjšata tveganje telesnih poškodb in škode.

• Poškodbe zaradi izvrženih delov.
  • Zlom in izmet kosov rezila.
• Nevarnost zastrupitve z ogljikovim monoksidom pri uporabi naprav v zaprtih ali slabo prezračenih prostorih.
• Nevarnost opeklin pri dotiku vročih sestavnih delov.
• Škodovanje sluhu pri dališih delih brez zaščite za sluh.

Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.

Preostala tveganja lahko minimizirate, će skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.

7. Tehnični podatki

Mere D x Š x V 1250 x 550 x 370 mm

Hitrost zraka maks. 260 km/h
Volumen lovilne vreče 50 l
Pogon
Delovna prostornina 25,4 cm	3
Nazivna moč motorja 0,7 kW
Število vrtljajev vprostem teku	3500 ± 300 min^-1
Prostornina rezervoarjaza bencin	650 cm^3
Emisije CO_2	1443 g/kWh
Tip motorja 2-taktni motor, zračnohlajen
Teža pihalnika listja 4,7 kg
Teža sesalnika listja	5,9 kg
Skupna teža	6,4 kg

Pridržujemo si pravico do tehničnih sprememb!

Hrup in vibracije

△ Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito za sluh.

Informacije o hrupnosti, izmerjeni v skladu s standardom ISO 11094:1991

Karakteristike hrupa

Nivo moči zvoka L_WA	108,4 dB
Raven hrupa L_pA	97,0 dB
Negotovost K_wa/pA	3 dB

Značilne vrednosti tresljajev

Vrednost tresljajev po EN 15503:2009

Spodnji ročaj A_hv	15,1 m/s2
Zgornji ročaj A_hv	11,92 m/s2
Negotovost K_h	1,5 m/s2

Hrupnost in vibracij omejite na minimum!

• Uporabljajte samo brezhibne naprave.
  • Redno vzdržujte in čistite napravo.
• Svoj način dela prilagodite napravi.
• Ne preobremenite naprave.
• Po potrebi predajte napravo v pregled.
• Izklopite napravo, ko je ne uporabljate.
• Nosite rokavice.

V teh navodilih za uporabo smo mesta, ki se tičejo vaše varnosti, označili s tem znakom: △

8. Razpakiranje

• Odprite embalažo in previdno vzemite ven izdelek.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, ali so se izdelek in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.

- Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

⚠ OPOZORILO!

Izdelek in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

9. Zgradba in upravljanje

POZOR! Pred vsemi deli na napravi – čiščenje, pregled, vzdrževanje ali druga dela – napravo vedno izklopite.

POZOR!

Transportni varovalni obroč (23) slika 1 odstranite.

Pihalnik listja

Montaža pihalna cev: (sl. 7–9)

△ OPOZORILNI NAPOTEK: Naprave nikakor ne smete vklopiti ali uporabljati, dokler ni popolnoma montirana.

• Odstranite vijak (K) in podložko (L) na izpustu zraka.
• Pihalno cev (4) naravnajte na nastavek izpusta zraka, potisnite cev skupaj in zavrtite za 90 °v smeri urnega kazalca, da ga trajno pritrdite.
• Pihalno cev (4) z vijakom (K) in podložkami (L) pri-trdite na izpust zraka.
• Šobo (5) naravnajte na nastavek (P) pihalne cevi, šobo in cev potisnite skupaj in zavrtite za 90 °v smeri urnega kazalca, da jo trajno pritrdite.

△ Opozorilo! Uporabljajte samo originalne dele in opremo proizvajalca. Če tega ne upoštevate, se lahko zmanjša moč, pride do poškodb in preneha veljati garancija. Stroja nikoli ne uporabljajte brez zaščite!

Sesalnik listja

• Odstranite vijak za izpuščanje olja (K) in podložko (L).

• Cev (18) naravnajte na nastavek izpusta zraka, nato potisnite cev prek izpusta zraka in jo zavrtite za 90° proti smeri urnega kazalca, da jo trajno pritrdite.

• Konec cevi (18) vstavite v lovilno vrečo (17) in zaprite odprtino s priloženim sprijemalnim zapiralom.

• Cev (18) z vijakom (K) in podložkami (L) pritrdite na izpust zraka.
• Sprostite zvezdasti ročaj (21) in odprite zaščitno mrežo (22).
• Sesalno cev (19) naravnajte na nastavek dovoda, nato potisnite cev proti nastavku in jo zavrtite za 90° v smeri urnega kazalca, da jo traino pritrdite.
• Drugo sesalno cev (20) naravnajte na nastavek prve cevi (19), potisnite obe cevi skupaj in zavrtite za 90° v smeri urnega kazalca, da ju traino pritrdite.
• Torbo obesite prek ramen in s pasom prilagodite višino.

Napotek: Upoštevajte, da sta po pritrjevanju na napravo obe sesalni cevi trdno povezani med seboj in jih ne smete več razstavljati!

Upravljanje naprave

⚠ Pozor!

Pred zagonom morate izdelek obvezno montirati v celoti!

Priprava dela

Pred vsakim zagonom preverite napravo glede naslednjih točk:

• Tesnjenje sistema za gorivo.
• Brezhibno stanje in celovitost zaščitnih naprav in rezalne priprave.
  • Dobra pritrditev vseh vijačnih povezav.
• lahko premikanje vseh premičnih delov.
• Zaprta zaščitna loputa (E) in da so vsa varnostna stikala (F) aktivirana (sl. 15).

Gorivo in olje

Priporočena goriva

Uporabljajte samo mešanico neosvinčenega bencina in posebnega 2-taktnega motornega olja.

Mešanico goriva zmešajte skladno s tabelo za mešanje goriva.

Pozor: Ne uporabljajte mešanic goriva, ki so bile skla-diščene dlie kot 90 dni.

Pozor: Ne uporabljajte 2-taktnih olj, na katerih se priporoča razmerje mešanice 40:1. V primeru poškodb motorja, do katerih pride zaradi nezadostnega mazanja, garancija preneha veljati.

Pozor: Za prevažanje in skladiščenje goriva uporabljajte samo predvidene in dovoljene vsebnike.

V priloženo mešalno steklenico vedno dodajte primerno količino bencina in 2-taktnega olja. Nato posodo dobro premešajte.

Nikoli ne uporabljajte olja za 4-taktne motorje ali vodno hlajene 2-taktne motorje. S tem lahko povzročite umazanje vžigalnih svečk, blokado izpušnega dela ali lepljenje batnega obročka.

Mešanice goriv, ki se jih ne uporablja en mesec ali dlje, lahko zamašijo uplinjač ali poslabšajo delovanje motorja. Nepotrebno gorivo vlijte v zračno neprepustno posodo, ki jo shranite na temnem, hladnem prostoru.

Tabela za mešanje goriva

Postopek mešanja: 40 delov bencina in 1 del olja Primer:

1 | bencina: 0,025 | 2-taktnega olja

5 | bencina: 0,125 | 2-taktnega olja

Opozorilo! Pazite na izpušni plin.

Pred dolivanjem goriva vedno izklopite motor. Bencina nikoli ne dolivajte v napravo, medtem ko motor deluje ali je vroč. Obstaja nevarnost požara! Gorivo dolivajte samo na prostem ali v dobro pre- zračenih prostorih. Pazite, da gorivo ne zaide v zemljo (zaščita okolja). Uporabljajte primerno podlago.

Dolivanje bencina

Nevarnost poškodbe! Bencin je eksploziven!

Izklopite motor in počakajte, da se ohladi!

• Nosite zaščitne rokavice!
• Izogibajte se stiku s kožo in očmi!
• Obvezno upoštevajte razdelek »Varnostni napotki«.
• Napravo polnite samo na prostem ali v dovolj prezračenih prostorih.

- Očistite okolico območja za dolivanje goriva. Nečistoče v rezervoarju povzročijo motnje pri delovanju. Preden mešanico goriva dolijete v rezervoar, jo pretresite še enkrat.

- Pokrov rezervoarja odprite počasi, da sprostite nadtlak, ki je morda prisoten.

- Mešanico goriva dolijte počasi do spodnjega roba nastavka za polnjenje.

- Pokrovček rezervoarja znova zaprite. Prepričajte se, da je pokrov rezervoarja tesno zaprt.

- Očistite pokrovček rezervoarja in okolico.

- Preverite, ali rezervoar in vodi za gorivo puščajo.

- Pred zagonom motorja se od mesta za dolivanje goriva odmaknite za vsaj tri metre.

Izpuščanje bencina

Rezervoar praznite samo na prostem ali v dobro pre- zračenih prostorih. Pazite, da gorivo ne zaide v zemljo (zaščita okolja). Uporabljajte primerno podlago.

• Pod vijak za izpuščanje bencina podstavite lovilno posodo.
• Odvijte zaporko rezervoarja in jo snemite.
• Mešanico bencina/olja izpustite do konca.
• Zaporko rezervoarja z roko privijte nazaj.

Pred uporabo izvedite preverjanje!

• Preverite, ali je naprava v varnem stanju.
• Preverite, ali naprava pušča.
• Preverite, ali so na napravi vidne poškodbe.
• Preverite, ali so vsi deli naprave dobro nameščeni.
• Preverite, ali so vse varnostne priprave v dobrem stanju.

Zagon naprave

• Pred zagonom naprave morate zagotoviti, da je vmesni kos cevi pravilno nameščen
• Upoštevajte napotke za zagon motorja, kot je opisano v navodilih.
• Pazite, da nič ne pokriva izpuha, ker le-ta oddaja vročino.
• Ročaj držite z desno roko in premikajte pihalno cev sem ter tja, da odstranite umazanijo z želene površine
• V ročaj sta vgrajena ročica za plin in stikalo za vklop/izklop.
• Z blokado plina lahko motor blokirate na polni plin, ne da bi stalno pritiskali za ročico za plin. Pozor: Pred izklopom naprave blokado plina potisnite nazaj na prosti tek.

Stroj lahko uporabljate tako kot pihalnih kot tudi vakuumski zbiralnik.

POMEMBNO Varnostni sistemi preprečujejo, da bi se motor zagnal, dokler vakuumska ali pihalna cev nista pravilno sestavljeni.

PREVERJANJE STROJA

Pred začetkom dela poskrbite za naslednje točke:

• Preverite, ali so vsi vijaki na stroju trdno priviti.

• Pri uporabi vakuumskega zbiralnika pazite, da je vreča pravilno nameščena in je zadrga zaprta.

• Preverite, ali je zračni filter čist.

• Preverite, ali so ročaji dobro pritrjeni.
• Pribor pripravite glede na vrsto dela (kot pihalnik ali vakuumski zbiralnik) in se prepričajte, da je pravilno montiran.

Zagon (slika 6)

Ko je naprava montirana pravilno, zaženite motor, kot je opisano spodaj:

1. Motorno stikalo (1) potisnite v vklopljen položaj (I).

2. Premaknite ročico dušilke (11) v položaj .

3. Črpalko za bencin (10) pritisnite več kot 5-krat (G).

4. Da bi zagnali motor, 3- do 5-krat povlecite za ročaj zagonske vrvice (8).

5. Ko motor deluje, počakajte za kratek čas, nato pa ročico dušilke (11) prestavite v položaj |

6. Če pride do težav, morate stikalo motorja (1) takoj preklopiti v položaj »0«, tako da se motor zaus-tavi. Pozor, stroj se lahko vrti še nekaj sekund.

7. Za zagon pri toplem motorju (do 15 min) lahko ročico dušilke pustite v položaju »toplega zagona in delovanja«.

Napotek: Če se motor ne zažene tudi po več poskusih, preberite razdelek »Odpravljanje napak na motorju«.

Napotek: Zaganjalno vrvico vedno povlecite naravnost ven. Če jo povlečete pod kotom, pride do trenja na ušescu. Zaradi trenja se vrvica odrgne in tako hitreje obrablja. Ko se zagonska vrvica znova uvleče, dobro držite ročaj zagonske vrvice.

Nikoli ne pustite, da bi vrvica v izvlečenem stanju skočila v prvotni položaj.

Načini delovanja

Delovanje pihalnika listja

Pozor: Med delom stroj stalno držite z desno roko za zgornji ročaj.

Število vrtljajev motorja prilagodite materialu, ki ga želite odstraniti:

Za lahek material na travi uporabite motor pri nižji hitrosti;

Za premikanje trave in lahkega listja na asfaltu ali trdnih tleh uporabite motor pri povprečni hitrosti;

Za težek material, kot je sveže zapadli sneg ali umazanija, uporabite motor pri višji hitrosti.

Opozorilo: Vedno pazite, da predmetov in prahu ne odpihne v smer oseb ali živali ali da ne poško- dujete predmetov. Vedno upoštevajte smer vetra in nikoli ne delajte proti vetru.

Delovanje sesalnika listja

Opozorilo: Stroj morate med delom vedno držati z obema rokama. Levo roko položite na zgornji ročaj in desno na spodnji ročaj. Spodnji ročaj dvignite tako, da je vreča na desni strani upravljavca.

Pri uporabi v načinu vakuumskega zbiralnika naj motor deluje s srednjo/višjo hitrostjo.

Med zbiranjem zaokroženi del cevi držite nekaj centi-metrov nad tlemi. Torba deluje tudi kot filter, podobno kot pri običajnem hišnem sesalniku. Zato je najbolje:

- da lovilne vreče za listje ne napolnite popolnoma,

- Odprite zadrgo (11) in izpraznite vrečo, ne da bi jo odpeli s povezovalne cevi.

- POMEMBNO Ko uporabljate vakuumski zbiralnik, ne pobirajte mokre trave ali listja, sicer de rotor ali torba lahko zamašita.

POMEMBNO Ko uporabljate stroj kot vakuumski zbiralnik obstaja nevarnost, da posesate predmete, ki lahko zablokirajo stroj in rotor. V tem primeru:

- Takoj zaustavite motor – snemite vtič vžigalne svečke.

• Razstavite vakuumsko cev.

- Odstranite tujek iz vakuumskega dovoda.

- Prepričajte se, da nič ne blokira rotorja, preden stroj ponovno uporabite.

POMEMBNO Preveč polna vreča zmanjša učinkovitost stroja in lahko povzroči pregrevanje motorja.

Ko končate z delom:

- Izklopite motor, kot je opisano zgoraj.

- Izpraznite vrečo, će ste stroj uporabljali kot vakuumski zbiralnik.

Nastavljanje prostega teka (slika 5)

Prosti tek je treba nastaviti, će se motor večkrat izklopi ali pa pri uporabi dušilne lopute ne ugotovite pomembnih sprememb hitrosti.

Nastavitev lahko opravite po zagonu motorja z izvijačem na vijaku (D). Pred nastavitvijo pustite, da motor nekaj minut teče v prostem teku.

- Zavrtite v smeri urnega kazalca, će želite povišati število vrtljajev motorja;

- Zavrtite proti smeri urnega kazalca, da znižate število vrtljajev motorja.

Po nastavitvi naj bi motor brez nepravilnosti ali premorov tekel v prostem teku.

Zaustavitev motorja

Zaporedje korakov pri izklopu v sili:

- Če morate pihalno napravo nemudoma zaustaviti, preklopite vžigalno stikalo na »OFF«.

Običajno zaporedje korakov:

- Za zaustavitev motorja potisnite blokado ročice plina, da motor teže v prostem teku. Nato stikalo za vklop/izklop obrnite v položaj »OFF«.

10. Delovna navodila

Delovanje

- Ne kadite, ko dolivate gorivo ali upravljate z napravo.

- Rok in delov telesa ne približujte izpuhu in kablu za vžig.

- Ko motor deluje, motorna naprava oddaja strupene izpušne pline. Nikoli ne delajte v zaprtih ali slabo prezračevanih prostorih.

- Orodja uporabljajte samo ob dnevni svetlobi ali za- dostni umetni svetlobi.

- Ne podcenjujte moči. Vedno pazite na stabilen položaj in ravnotežje.

- Če je mogoče, naprave ne uporabljajte v mokri travi.

- Na pobočjih še posebej pazite na stabilen položaj.

• Vedno hodite, ne tecite.

- Prezračevalna odprtina naj bo vedno čista.

- Pihalne odprtine nikoli ne usmerite v osebe ali živali.

- Stroj uporabljajte le ob primernih urah – ne zgodaj zjutraj ali pozno zvečer, ko bi tako motili druge ljudi. Upoštevajte čas, ki ga navajajo lokalni upravni organi.

- Stroj uporabljajte z najmanjšim možnim številom vrtljajev motorja za izvedbo del.

- Pred pričetkom pihanja z grabljami in metli odstranite tujke.

- Ob prašnih pogojih je treba površino rahlo navlažiti, če je na voljo priključek za zalivanje, ga uporabite.

- Uporabite celotni nastavek pihalnih šob, da tok zraka lahko deluje blizu tal.

- Pazite na otroke, domače živali, odprta okna in varno odpihnite tujke.

- Če naprava oddaja nenormalne zvoke ali oddaja ne-navadne vibracije, jo preverite. Nenavadne vibracije lahko poškodujejo upravljavca in povzročijo škodo na napravi.

- Naprave ne smete uporabljati z okvarjeno ali odstranjeno zaščitno opremo.

• Vročega motorja ne odlagajte v bližini lahko vnetljivih predmetov/materialov.
• S pihalnikom lahko odpihnete nečistoče s terase, s poti in hodnikov, s trave, z grmovja in z robnikov.
• Vročega motorja ne odlagajte v bližini lahko vnetljivih predmetov/materialov.

Pihanje in sesanje

• Pred začetkom dela vedno preverite delovno območje. Odstranite vse predmete ali ostanke, ki bi jih lahko odneslo ali bi se lahko zataknite v napravo in jo zamašile.
• Redno preverjajte, ali je lovilna vreča obrabljena ali poškodovana.
• Alternativno lahko napravo vodite tudi čisto nad tlemi in premikate z ene na drugo stran, pri tem hodite naprej in šobo za odstranjevanje materiala usmerite na delovno območje.
• Material spihajte skupaj na priročen kup.

11. Čiščenje

Pozor!

Pred vsakim čiščenjem izvlecite vtič vžigalne svečke. Napravo za čiščenje nikoli ne potopite v vodo ali druge tekočine.

Napravo shranjujte na varnem in suhem mestu ter izven dosega otrok.

Čiščenje

• Prezračevalne reže naprave morajo biti čiste, da ne pride do pregrevanja motorja.
• Ohišje naprave redno čistite z mehko krpo, će je mogoče, po vsaki uporabi.
• Prezračevalne reže morajo biti očiščene umazanije in prahu.
• Če se umazanija ne odlušči, uporabite z milnico navlaženo mehko krpo.
• Redno preverjajte napravo pred začetkom dela.
• Nikoli ne čistite in pršite naprave z vodo. Čistite ohišje motorja le z vlažno krpo in nikoli ne uporabljajte čistil ali topil! Tako bi lahko poškodovali plastične dele naprave. Potem ohišje motorja skrbno osušite.
• Ko končate z delom, snemite lovilno vrečo, jo obrnite okoli in temeljito očistite, da preprečite nastajanje plesni in neprijetnih vonjav.
• Zelo umazano lovilno vrečo lahko operete z vodo in milom.
• Če se zadrga težko odpira in zapira, zobe zadrge namažite s suhim milom.
• Sesalno/pihalno cev očistite s ščetko će je umazana.

- Zaradi umazanije zaradi vsesanega materiala je lahko oteženo premikanje preklopne ročice (pihanje/sesanje). V takem primeru se bo ročica po večkratnem premikanju s sesanja na pihanje spet zlahka premikala.

- Uporabljajte samo originalni pribor in nadomestne dele.

12. Skladiščenje

Izdelek in pribor hranite na temnem, suhem, otrokom nedostopnem mestu, kjer ni nevarnosti zmrzovanja.

Optimalna temperatura skladiščenja je med 5 in 30 °C. Izdelek shranjujte v originalni embalaži. Pokrijte izdelek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte skupaj z izdelkom.

Previdno: Naprave nikoli ne spravite za več kot 30 dni, ne da bi izvedli naslednje korake:

Spravilo naprave

Če napravo spravite za več kot 30 dni, jo je treba za to pripraviti. Drugače preostalo gorivo v uplinjaču izhlapi in pusti gumi podobno usedlino. To lahko oteži zagon in ima za posledico draga popravila.

• Pokrovček rezervoarja goriva počasi snemite, da sprostite morebiten tlak v rezervoarju. Rezervoar previdno izpraznite. Rezervoar praznite samo na prostem ali v dobro prezračenih prostorih. Pazite, da gorivo ne zaide v zemljo (zaščita okolja). Uporabljajte primerno podlago.
• Zaženite motor in ga pustite delovati, dokler se ne zaustavi, da tako odstranite gorivo iz uplinjača.
• Počakajte, da se motor ohladi (pribl. 5 minut).
• Odstranite vžigalno svečko.
• V izgorevalno komoro dolijte 1 čajno žličko čistega 2-taktnega olja. Večkrat počasi povlecite za zagonsko vrvico, da tako prevlečete notranje komponente. Vžigalno svečko namestite nazaj.

Napotek: Napravo spravite na suhem mestu, daleč proč od morebitnih virov vžiga, npr. peči, plinskih grelnikov za vodo, plinskih sušilnikov, itd.

Ponovni zagon

• Odstranite vžigalno svečko.
• Povlecite za zagonsko vrvico, da iz izgorevalne komore odstranite čezmerno olje.
• Očistite vžigalno svečko in pazite na primeren razmik med elektrodami na vžigalni svečki; namesto tega lahko namestite novo vžigalno svečko s primernim razmikom med elektrodami.

- Napravo pripravite za uporabo.

13. Vzdrževanje

Zamenjava in čiščenje vžigalne svečke (sl. 3)

Najmanj enkrat letno ali pri rednem slabem zaganjanju preverite razmik med elektrodami na vžigalni svečki.

Pravilen razmak med vžigalno vrvico in vžigalnim kontaktom je 0,63 mm/0,25".

• Počakajte, da se motor popolnoma ohladi.
• Vtič vžigalne svečke izvlecite iz vžigalne svečke in nato vžigalno svečko odstranite s priloženim ključem za vžigalne svečke.
• Če je elektroda čezmerno obrabljena ali će je obloga močna, je treba vžigalno svečko zamenjati s svečko istega tipa.
• Močna obloga na vžigalni svečki je lahko pogojena z naslednjim: Prevelikim deležem olja v bencinski mešanici, nizka kakovost olja, prestara bencinska mešanica ali zamašen zračni filter.
• Vžigalno svečko z roko zavrtite do konca v navoj. Pri tem pazite, da se vžigalna svečka ne bi zatikala.
• S priloženim ključem za vžigalne svečke zategnite vžigalne svečke.
• Če uporabljate momentni ključ, je zatezni moment 12–15 Nm.
• Vtič vžigalne svečke namestite nazaj na vžigalno svečko.

Čiščenje zračnega filtra (sl. 4)

Umazani zračni filtri zmanjšajo motorno moč zaradi manjšega dovajanja zraka v uplinjač. Prah in pelod zamašita pore filtra iz pene. Zaradi tega je potrebno redno pregledovanje.

• Odprite (A) pokrov (B) zračnega filtra in odstranite gobasti filtrirni element (C).
• Pokrovček zračnega filtra (B) namestite nazaj, da ne bi padel v zračni kanal.
• Filtrirni element operite v topli milnici, ga izplaknite in pustite, da se posuši na zraku.

Pozor: Zračnega filtra nikoli ne čistite z bencinom ali vnetljivimi topili.

Da se življenjska doba motorja ne bi skrajšala, je treba poškodovani zračni filter takoj zamenjati.

Opozorilo!

Motorja nikoli ne pustite teči, će ni vstavljen zračni filter.

FILTER ZA GORIVO

V rezervoarju za gorivo se nahaja filter, ki preprečuje, da bi nečistoče prišle v motor. Filter naj vaš trgovec zamenja enkrat letno.

Naše stroje smo razvili tako, da dlje časa delujejo z minimalnimi stroški vzdrževanja. Pravilno delovanje je odvisno od rednega vzdrževanja in čiščenja stroja.

Vedno pazite, da so vse matice, sorniki in vijaki trdno zategnjeni in dobro nameščeni, da je naprava v var-nem delovnem stanju.

• Zamenjajte obrabljene ali okvarjene dele.
• Uporabljajte samo originalne nadomestne dele in dodatke.

- Napravo vedno shranjujte na suhem mestu.

Za vse poškodbe, do katerih pride zaradi neupoštevanja napotkov v teh navodilih za uporabo, je uporabnik odgovoren sam.

To velja tudi za nepooblaščene spremembe na napravi, uporabo neodobrenih nadomestnih delov, priključnih delov, delovnega orodja, ki je tuje vrste, in neprimerno uporabo ter posledične poškodbe zaradi uporabe okvarjenih delov.

Opozorilo!

Uporabljajte samo originalne dele in opremo proizvajalca. Če tega ne upoštevate, se lahko zmanjša moč, pride do poškodb in preneha veljati garancija.

14. Popravilo in naročanje nadome- stnih delov

Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.

Pozor: Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.

Pooblastite servisno službo ali pooblaščenega strokovnjaka. Enako velja tudi za pribor.

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

Pomemben napotek v primeru popravila:

Ko izdelek vračate v popravilo, upoštevajte, da ga mora- te zaradi varnostnih razlogov na servisno postajo poslati brez olja in bencina.

14.1 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

• Oznaka modela
• Številka izdelka
• Podatki na tipski ploščici

14.2 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: vžigalna svečka, zračni filter, filter za gorivo, lovilna vreča

* ni nujno v obsegu dostave!

15. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Več informacij o odlaganju iztrošene naprave med odpadke izveste pri lokalni skupnosti ali občinski upravi.

Goriva in olja

• Pred odstranjevanjem naprave med odpadke je treba rezervoar za gorivo in rezervoar za motorno olje izprazniti!
• Gorivo in motorno olje ne sodita med gospodinjske, pač pa ju morate zavreči oz. oddati na zbirno mesto ločeno!
• Prazne posode za olje in gorivo je treba zavreči okolju prijazno.

16. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, če vaš izdelek ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Morebiten vzrok Ukrep
Naprava se ne zažene • Zračni filter	je umazanFilter za gorivo je zamašenPomanjkljiva oskrba z gorivomNapaka v vodih za gorivoZaganjalnik je okvarjenZalivanje motorjaVtič vžigalne svečke ni nameščenNi vžigalne iskreMotor je okvarjenUplinjač je okvarjenPihalna/sesalna cev ni popolnomamontirana	Očistite/zamenjajte zračni filterOčistite ali zamenjajte filter zagorivoDolivanje gorivaPreverite, ali so vodi zagorivo prepognjeni oziromapoškodovaniStopite v stik s servisno služboOdstranite vžigalno svečko, joočistite in posušite; nato večkratpovlecite zagonsko vrvico;vžigalno svečko montirajte nazajPreverite, ali je vtič vžigalnesvečke nameščen pravilnoOčistite oz. zamenjajte vžigalnosvečko/preverite, ali je kabel zavžig poškodovanStopite v stik s servisno služboStopite v stik s servisno služboMontirajte 2-delno pihalno/sesalno cev
Naprava se zažene in zaustavi Napačna nastavitev uplinjača (vrtljaji vprostem teku)		Stopite v stik s servisno službo
Naprava deluje s prekinitvami(cuka)	Uplinjač je nastavljen napačnoVžigalna svečka je umazana ssajamiOkvarjeno stikalo za vklop/izklop	Stopite v stik s servisno služboOčistite ali zamenjajte vžigalnosvečkoStopite v stik s servisno službo
Nastajanje dima • Napačna mešanica gorivaUplinjač je nastavljen napačno		Uporabljajte mešanicodvotaktnega olja v mešalmemrazmerju 40:1Stopite v stik s servisno službo
Naprava ne deluje s polno močjo • Zračni filter je umazanUplinjač je nastavljen napačnoLovilna vreča je polnaLovilna vreča je umazanaIzbirno stikalo v napačnem položajuNaprava je zamašena ali blokiranas tujki		Očistite ali zamenjajte zračni filterStopite v stik s servisno služboPreverite izpuhIzpraznite lovilno vrečoOčistite lovilno vrečoIzbirno stikalo nastavite nasimbol za sesanjeOdstranite zataknjene predmetein blokade (glejte poglavječiščenje in vzdrževanje)

4 1x Cev za duvanje

5 1x Mlaznica

6 1x Jedinica motora

15 1x Posuda za mešanje

16 1x Spojevi svećica za paljenje

17 1x Džak za prikupljanje

18 1x Savijena cev

19 1x Vakuumska cev

20 1x Usisna vakuumska cev

1x Zavrtanj (K) i dodatnapodloška (L)

4. Namenska upotreba

Proizvod sme da se koristi samo u svrhu za koju je namenjen. Svaka dodatna upotreba koja izlazi iz ovih okvira smatra se nenamenskom. Za oštećenja ili povrede svih vrsta koje nastanu usled toga, odgovara korisnik/rukovalac, a ne proizvođač.

U namensku upotrebu spada i poštovanje sigurnosnih napomena, kao i uputstva za montažu i instrukcija za upotrebu navedenih u priručniku za upotrebu.

Karakteristične vrednosti vibracije

Vrednost vibracija prema EN 15503:2009

Donja drška A_hv	15,1 m/s2
Gornja drška A_hv	11,92 m/s2
Nesigurnost K_h	1,5 m/s2

Ograničite stvaranje buke i vibracija na najmanju meru!

Rad usisivača za suvo lišće

Upozorenje: Prilikom rada obavezno uvek držati mašinu sa obe ruke. Stavite svoju levu ruku na gornju dršku i svoju desnu na donju dršku. Držite donji rukohvat tako da se vreća nalazi desno od rukovaoca.

Prilikom korišćenja kao vakuumskog skupljača, najbolje je da motor radi sa srednjom/velikom brzinom. Tokom skupljanja držite zaobljeni kraj cevčice nekoliko centimetara iznad tla. Džep funkcioniše kao filter, slično standardnom usisivaču za domaćinstvo. Iz tog razloga je najbolje:

• da se prihvatna posuda za suvo lišće ne napuni do kraja
  • da se kabasti predmeti odmah uklone.

Da bi se prihvatna posuda ispraznila:

• Isključite motor.
• Otvorite rajsferšlus (11) i ispraznite vreću, ne odvajajući ga od spojnog creva.
• VAŽNO Ako se koristi vakuumski skupljač, nemojte da skupljate vlažnu travu ili lišće, jer može doći do začepljenja rotora ili džepa.

VAŽNO Prilikom korišćenja mašine kao vakuumskog skupljača postoji rizik od usisavanja predmeta koji mogu da blokiraju mašinu i rotor. U ovom slučaju:

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
