Marka	Scheppach
Model	LBH2600P
Tür	Yaprak üfleyici/vakum
Boyutlar (U x G x Y)	1250 x 550 x 370 mm
Ağırlık (üfleyici)	4,7 kg
Ağırlık (vakum)	5,9 kg
Toplam ağırlık	6,4 kg
Motor tipi	2 zamanlı motor, hava soğutmalı
Silindir hacmi	25,4 cm³
Nominal güç	0,7 kW
Maks. hava hızı	260 km/s
Toplama torbası hacmi	50 L
Yakıt deposu kapasitesi	650 cm³
Benzin/yağ karışım oranı	40:1
Ses gücü seviyesi (LWA)	108,4 dB
Ses basıncı seviyesi (LpA)	97,0 dB
Titreşim (alt tutamak)	15,1 m/s²
Titreşim (üst tutamak)	11,92 m/s²
Fonksiyonlar	Üfleme ve öğütmeli emme
Güvenlik donanımları	Tetik kilidi, koruma ızgarası, acil durdurma
Bakım	Hava filtresi temizliği, buji, 30 günden fazla depolama için yakıt boşaltma
Aşınma parçaları	Buji, hava filtresi, yakıt filtresi, toplama torbası

Sık sorulan sorular - LBH2600P SCHEPPACH

LBH2600P için benzin/yağ karışım oranı nedir?

Önerilen karışım oranı 40:1'dir, yani 40 birim kurşunsuz benzin için 1 birim 2 zamanlı motor yağı. Sadece 2 zamanlı motorlar için özel yağ kullanın.

Soğukken üfleyici nasıl çalıştırılır?

Anahtarı Çalışma (I) konumuna getirin, şok kolunu soğuk çalıştırma konumuna alın, yakıt pompasına 5 kez basın, ardından çalıştırma kablosunu 3-5 kez çekin. Motor çalıştıktan sonra şoku çalışma konumuna getirin.

Motor çalışmazsa ne yapmalı?

Hava filtresini (temizleyin), yakıt filtresini, bujiyi (temizleyin veya değiştirin) kontrol edin ve emme/üfleme hortumlarının doğru takıldığından emin olun. Sorun devam ederse müşteri hizmetleriyle iletişime geçin.

Cihazı toplama torbası olmadan vakum olarak kullanabilir miyim?

Hayır, cihaz vakum modunda yalnızca toplama torbası takılıyken kullanılmalıdır. Bu, güvenliği ve öğütmenin doğru çalışmasını sağlar.

Hava filtresi nasıl bakım yapılır?

Filtre kapağını sökün, köpük filtreyi çıkarın, sıcak sabunlu suyla yıkayın, durulayın ve havayla kurutun. Asla benzin veya yanıcı çözücü kullanmayın. Kuru filtreyi tekrar takın.

Cihazı 30 günden fazla depolamak için izlenecek prosedür nedir?

Yakıt deposunu boşaltın, karbüratörü boşaltmak için motoru durana kadar çalıştırın, bujiyi sökün, yanma odasına bir çay kaşığı 2 zamanlı yağ dökün, çalıştırma kablosunu çekin, ardından bujiyi takın. Kuru ve dondan korunan bir yerde saklayın.

Hangi kişisel koruyucu donanımlar önerilir?

Her zaman koruyucu gözlük, işitme koruyucu, iş eldiveni, sağlam ayakkabı ve uzun pantolon giyin. Toz durumunda solunum maskesi kullanın.

Toplama torbası çok doluysa ne yapmalı?

Çok dolu torba performansı düşürür ve motorun aşırı ısınmasına neden olabilir. Motoru durdurun, fermuarı açın ve torbayı boşaltın. Tıkanmayı önlemek için ıslak çim veya yaprak toplamayın.

Motor rölantisi nasıl ayarlanır?

Motoru birkaç dakika rölantide çalıştırın. Ayar vidasını (D) döndürmek için bir tornavida kullanın: saat yönünde çevirmek devri artırır, saat yönünün tersi azaltır. Motor stop etmeden sabit çalışmalıdır.

Cihazı yağmurda veya ıslak yapraklarda kullanabilir miyim?

Cihazı ıslak yapraklarda kullanmak önerilmez, çünkü rotor ve torbayı tıkayabilir. Ayrıca elektrik güvenliği ve kayma riski nedeniyle yağmurda kullanmaktan kaçının.

KULLANIM KILAVUZU LBH2600P SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Koruyucu gözlük kullanın!
	Uyarı! Riayet edilmediğinde hayati tehlike, yaralanma tehlikesi ya da takım hasarı söz konusu olabilir.
	Dikkat: Yaralanma tehlikesi!Elinizi asla bıçakların yakınına getirmeyin.
	Garanti edilen ses gücü seviyesi
	Dikkat! Fırlayan nesneler nedeniyle yaralanma tehlikesi.
	Dikkat! Egzoz ve motorun diğer parçaları çalışma sırasında çok sıcak olur, dokunmayın.
	İzleyicileri uzak tutun.
	Koruyucu kulaklık kullanın!
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.Dikkat yangına meyilli maddeler. Ateş, çıplak ışık ve sigara içmek yasaktır!
	Benzin pompası kafasına basın
	Depo içeriği
	Depo kapağı üzerinde doldurulacak benzin/yağ karışım oranı sembolü 40:1.
	İş ayakkabıları kullanın!
	Sağlam ayakkabılar giyin!
	Dikkat! Dönen bıçak silindiri nedeniyle yaralanma tehlikesi! Makine çalışırken ellerinizi ve ayaklarınızı açıklıkların dışında tutun.
	Başlatma kolu (Jikle) "Soğuk marş"Başlatma kolu (Jikle) "Sıcak marş ve çalışma"

İçindekiler: Sayfa:

1. Giriş....384
2. Ürün açıklaması (Res. 1)....384
3. Teslimat kapsamı 384
4. Amacına uygun kullanım 384
5. Genel güvenlik açıklamaları 386
6. Artik riskler....387
7. Teknik veriler....387
8. Ambalajdan çıkarma....388
9. Yapı ve kullanım....388
10. Çalışma bilgileri 391
11. Temizlik 392
12. Depolama....392
13. Bakim 393
14. Onarım ve yedek parça siparişi....394
15. İmha ve yeniden değerlendirme 394
16. Arıza giderme 395
17. Uygunluk beyanı 400

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması (Res. 1)

1. Çalıştırma kafası
2. Gaz kolu sabitlemesi
3. Gaz kolu
4. Üfleme borusu
5. Nozul
6. Motor ünitesi
7. Sap
8. Çalıştırma ipi
9. Depo kilidi
10. Yakit el pompası
11. Jikle kolu
12. Hava filtresi kapağı
13. Buji
14. Taşıma kulpu
15. Karıştırma haznesi
16. Buji anahtarı
17. Toplama torbası
18. Kavisli boru
19. Vakum borusu (1)
20. Emme vakum borusu (2)
21. Yıldız sap
22. Koruyucu izgara
23. Taşıma koruması halkası

3. Teslimat kapsamı

Poz. Adet Tanım

4 1x Üfleme borusu

5 1x Nozul

6 1x Motor ünitesi

15 1x Karıştırma haznesi

16 1x Buji anahtarı

17 1x Toplama torbası

18 1x Kavisli boru

19 1x Vakum borusu

20 1x Emme vakum borusu

1x Civata (K) ve pul (L)

4. Amacına uygun kullanım

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

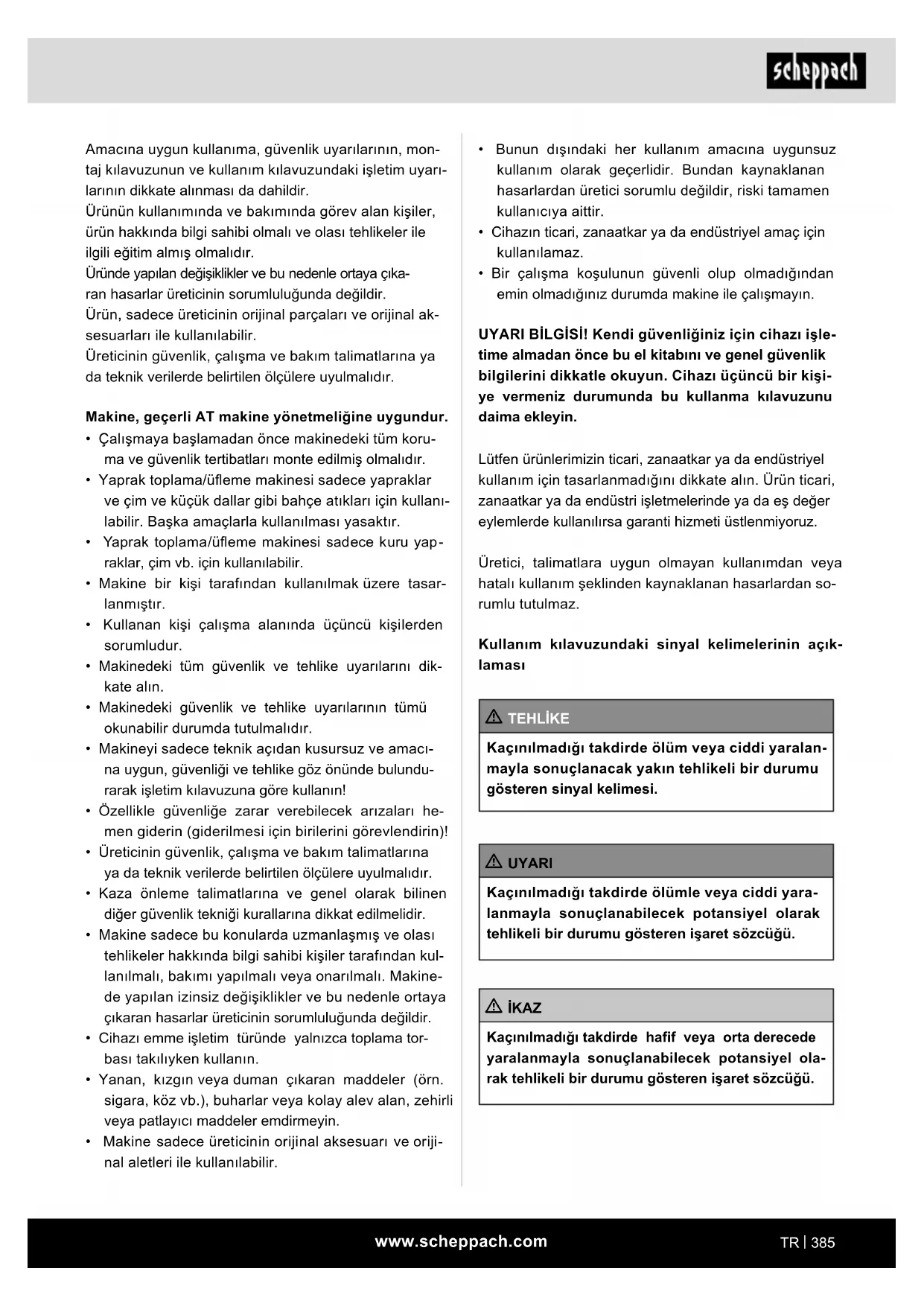

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal ak- sesuarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Makine, geçerli AT makine yönetmeliğine uygundur.

• Çalışmaya başlamadan önce makinedeki tüm koruma ve güvenlik tertibatları monte edilmiş olmalıdır.
• Yaprak toplama/üfleme makinesi sadece yapraklar ve çim ve küçük dallar gibi bahçe atıkları için kullanılabilir. Başka amaçlarla kullanılması yasaktır.
• Yaprak toplama/üfleme makinesi sadece kuru yapraklar, çim vb. için kullanılabilir.
• Makine bir kişi tarafından kullanılmak üzere tasarlanmıştır.
• Kullanan kişi çalışma alanında üçüncü kişilerden sorumludur.

- Makinedeki tüm güvenlik ve tehlike uyarılarını dikkate alın.

- Makinedeki güvenlik ve tehlike uyarılarının tümü okunabilir durumda tutulmalıdır.

- Makineyi sadece teknik açıdan kusursuz ve amacına uygun, güvenliği ve tehlike göz önünde bulundurarak işletim kılavuzuna göre kullanın!

- Özellikle güvenliğe zarar verebilecek arızaları hemen giderin (giderilmesi için birilerini görevlendirin)!

- Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

- Kaza önleme talimatlarına ve genel olarak bilinen diğer güvenlik tekniği kurallarına dikkat edilmelidir.

- Makine sadece bu konularda uzmanlaşmış ve olası tehlikeler hakkında bilgi sahibi kişiler tarafından kullanılmalı, bakımı yapılmalı veya onarılmalı. Makine-de yapılan izinsiz değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

- Cihazı emme işletim türünde yalnızca toplama torbası takılıyken kullanın.

- Yanan, kızgın veya duman çıkaran maddeler (örn. sigara, köz vb.), buharlar veya kolay alev alan, zehirli veya patlayıcı maddeler emdirmeyin.

- Makine sadece üreticinin orijinal aksesuarı ve orijinal aletleri ile kullanılabilir.

• Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bundan kaynaklanan hasarlardan üretici sorumlu değildir, riski tamamen kullanıcıya aittir.
• Cihazın ticari, zanaatkar ya da endüstriyel amaç için kullanılamaz.
• Bir çalışma koşulunun güvenli olup olmadığından emin olmadığınız durumda makine ile çalışmayın.

UYARI BİLGİSİ! Kendi güvenliğiniz için cihazı işletme almadan önce bu el kitabını ve genel güvenlik bilgilerini dikkatle okuyun. Cihazı üçüncü bir kişiye vermeniz durumunda bu kullanma kılavuzunu daima ekleyin.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Üretici, talimatlara uygun olmayan kullanımdan veya hatalı kullanım şeklinden kaynaklanan hasarlardan sorumlu tutulmaz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralan-mayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

⚠️ UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

⚠️ iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DIKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5. Genel güvenlik açıklamaları

⚠ UYARI Bu ürün üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

⚠️ UYARI Tüm güvenlik bilgilerini ve talimatları okuyun. Güvenlik uyarılarının ve talimatların dikkate alınmaması yangına ve/veya ağır yaralanmalara yol. Sadece bu kılavuzda önerilen yakıtları kullanın (bkz. bölüm: Yakıt ve yağlayıcılar). Asla 2 zamanlı motor yağı ile karıştırılmamış yakıt kullanmayın. Bu durum tam bir kayba yol açabilir ve tedarikçinin garantisi iptal edilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Bilgilendirme

• Bu kullanma kılavuzunu itina ile okuyun. Kumanda veya ayar tertibatlarına ve cihazın doğru kullanımı na aşına olun.
• Fiziksel, duyusal veya zihinsel yetenekleri veya de- neyimsizlikleri veya bilgi eksiklikleri nedeniyle cihazı güvenli bir şekilde kullanamayan kişiler, sorumlu bir kişinin gözetimi veya talimatı olmadan bu cihazı kullanmamalıdır. Çocuklar cihazla oynamamaları için gözetilmelidir.
• Çocukların cihazı kullanmasına asla izin vermeyin.
• Bu talimatları bilmeyen diğer kişilerin cihazı kullanmasına asla izin vermeyin. Yerel yönetmelikler kullanıcılar için minimum yaşı belirleyebilir.
• İnsanlar, özellikle çocuklar veya evcil hayvanlar yakınındayken cihazı asla kullanmayın.
• Üçüncü şahıslara veya mülkünüze yönelik kaza veya tehlikelerden kullanıcı sorumludur.

Genel uyarılar

• Bol kıyafet veya takı kullanmayın. Bacaklarını zı korumak için uzun pantolon giyin. Uzun saçlarınız varsa bir baş örtüsü kullanın. Bol kıyafetler, takılar ve uzun saçlar, hareketli parçalara kapılabilir. Uygun, sağlam, sıkı oturan iş kıyafetleri giyin.
• Cihazı yere koyduğunuzda ve makine üzerinde ça- lışmadan önce her zaman cihazın motorunu kapatın.
• Çalışırken her zaman bir koruyucu gözlük kullanın.
• Solunum yolu sorunları olan veya toz oluşturan işlerde çalışan personel solunum maskesi takmalıdır.
• Cihazı asla hasarlı koruyucu tertibatlar veya izolasyonlarla kullanmayın

Çalışma yeri güvenliği

• Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
• Yanıcı sıvılar, gazlar veya toz içeren potansiyel olarak patlayıcı ortamlarda cihazla çalışmayın. Cihaz, tozu veya buharı tutuşturabilecek kıvılcımlar üretir.
• Cihazı kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda cihaz üzerindeki kontrolünüzü yitirebilirsiniz.

İnsanların güvenliği

• Dikkatli olun, ne yaptığınıza dikkat edin ve takım ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız takımı kullanmayın. Aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
• Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Takımın türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.
• Aletin kontrol dışı işletme girmesini önleyin. Takımı taşırken parmağınızı şalterin üzerinde tutarsanız, bu kazalara neden olabilir.
• Takımı çalıştırmadan önce ayar aletlerini veya somun anahtarlarını çıkarın. Cihazın dönen parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir.
• Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu, beklenmedik durumlarda takımı kontrol etmenizi sağlar.
• Uygun kıyafet giyin. Bol kıyafet veya takı kullanmayın.
• Saçlarını, kıyafetinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

Cihazın kullanımı ve cihaz ile çalışma

• Cihaza aşırı yüklenmeyin. İşiniz için uygun takımı kullanın. Uygun takım ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.
• Şalteri arızalı olan takımı kullanmayın. Açılıp kapatılamayan takım tehlikelidir ve onarılması gerekir.
• Kullanılmayan takımları çocukların erişemeyeceği şekilde muhafaza edin. Cihaz kullanımını bilmeyen veya bu talimatları okumamış kişilere cihazı kullandırtmayın. Takımlar, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.
• Takımların bakımını özenle yapın. Hareketli parçaların düzgün çalışıp çalışmadığını ve sıkışıp sıkışmadığını, parçaların kırılıp kırılmadığını veya takımı işlevini bozacak şekilde hasar görüp görmediğini kontrol edin. Cihazı kullanmadan önce hasar görmüş parçaların onarılmasını sağlayın. Birçok kazaya bakımı iyi yapılmamış takımlar neden olur.
• Cihazı, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Cihazlar öngörülen uygulamalar haricinde kullanıl-dığı takdirde tehlikeli durumlar meydana gelebilir.

Yakıtların güvenli kullanımı

Yakıtlar ve yakıt buharları yanıcıdır ve solunduğunda veya cilde temas ettiğinde ciddi hasara neden olabilir. Bu nedenle yakıtla çalışırken dikkatli olunmalı ve iyi bir havalandırma sağlanmalıdır.

• Cihaza yakıt doldurmadan önce motoru kapatın ve cihazın soğumasını bekleyin.
• Yakıt doldururken sigara içmeyin ve çıplak alevden kaçının (Res. 2).
• Yakıt doldururken eldiven giyin.
• Kapalı alanlarda yakıt doldurmayın (patlama tehlikesi).
• Yakıt veya yağ dökülmemesine dikkat edin. Yakıt veya yağ döktüyseniz cihazı hemen temizleyin. Üzerinize yakıt veya yağ döküldüyse hemen giysi- lerinizi değiştirin.
• Toprağa yakıt girmemesine dikkat edin.
• Yakıt doldurduktan sonra yakıt kapağını dikkatlice kapatın ve çalışma sırasında gevşemediğinden emin olun.
• Depo kapağının ve benzin hatlarının sıkı olduğundan emin olun. Herhangi bir sızıntı varsa cihazı çalıştırmayın.
• Yakıtları sadece onaylı ve etiketli kaplarda taşıyın ve saklayın.

• Çocukları yakıtlardan uzak tutun.

• Yakıtları yanıcı veya yüksek derecede yanıcı mad- delerin, kıvılcımların veya çıplak alevlerin yakınında taşımayın veya depolamayın.

• Cihazı çalıştırırken depo alanından en az üç metre uzaklaşın.
• Yangın tehlikesini azaltmak için motoru ve susturu-cuyu kesme artıkları, yapraklar ve yağlayıcılardan uzak tutun!
• Tutamakları kuru, temiz ve yakıt karışımından arındırılmış halde tutun.
• Motor çalışırken veya sıcakken asla yakıt doldurmayın.

6. Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kural-ları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

Amacına uygun olarak kullanıldığında bile, kullanım amacına göre belirlenen tasarım nedeniyle ilgili tüm güvenlik düzenlemelerine uyulmasına rağmen kalan riskler mevcut olabilir.

Dikkat ve özen, kişisel yaralanma ve hasar riskini azaltır.

• Fırlayan parçalar nedeniyle yaralanma.
• Biçak parçalarının kırılması ve fırlaması.
• Cihaz kapalı veya yetersiz havalandırılan odalarda kullanıldığında karbon monoksit zehirlenmesi riski.
• Sıcak parçalara dokunulduğunda yanma riski.
• Koruyucu kulaklık olmadan uzun süre çalışıldığında işitme bozukluğu.

Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve işletim kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.

7. Teknik veriler

Ölçüler U x G x Y 1250 x 550 x 370 mm

Hava hızı maks. 260 km/s
Toplama torbası hacmi 50 l
Tahrik
Silindir hacmi 25,4 cm	3
Motor nominal gücü 0,7 kW
Rölanti devir sayısı 3500 ± 300 dak	-1
Benzin deposunun hacmi	650 cm^3
CO2 emisyonu 1443 g/kWh
Motor tipi 2 zamanlı motor, hava	soğutmalı
Yaprak üfleme makinesi ağırlığı	4,7 kg
Yaprak toplama makinesi ağırlığı	5,9 kg
Toplam ağırlık 6,4 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

⚠ Uyarı: Gürültü, sağlığınızı son derece olumsuz etki-leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

ISO 11094:1991 uyarınca ölçülen ses emisyonuna ilişkin bilgi

Karakteristik ses değerleri

Ses gücü seviyesi L_WA	108,4 dB
Ses basinci seviyesi L_pA	97,0 dB
Hata payi K_wa/pA	3 dB

Titreşim karakteristik değerleri

EN 15503:2009 uyarınca titreşim değeri

Alt tutamak A_hv	15,1 m/s2
Üst tutamak A_hv	11,92 m/s2
Hata payi K_h	1,5 m/s2

Gürültü oluşumunu ve titreşimi minimuma sınırlayın!

• Sadece kusursuz cihazlar kullanın.
• Cihaza düzenli olarak bakım yapıp temizleyin.
• Çalışma şeklinizi cihaza uyarlayın.
  • Cihaza aşırı yüklenmeyin.
• Cihazı gerektiğinide kontrol ettirin.
• Kullanılmadığı taktirde cihazı kapatın.
• Eldiven kullanın.

Bu kullanım kılavuzunda güvenliğiniz ile ilgili noktaları bu işaret ile vurguladık: △

8. Ambalajdan çıkarma

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.

• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).

• Teslimat kapsamının eksiksiz olduğunu kontrol edin.

• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

⚠ UYARI!

Ürün ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

9. Yapı ve kullanım

DİKKAT! Cihazda herhangi bir çalışma yapmadan önce (temizlik, kontrol, bakım veya diğer işlemler) cihazın her zaman kapalı olduğundan emin olun.

DİKKAT!

Taşıma koruması halkasını (23) Res. 1 sökün.

Yaprak üfleme makinesi

Üfleme borusu montajı: (Res. 7-9)

⚠ UYARI BİLGİSİ: Cihaz, tamamen monte edilmeden önce kesinlikle çalıştırılmamalı veya kullanılmamalıdır.

• Hava çıkışındaki civata (K) ve rondela (L) çıkarılmalıdır.
• Üfleme borusu (4) hava çıkışının çıkıntısı ile hizalanmalı, hortum sıkıştırılmalı ve saat yönünde 90° döndürülerek sabitlenmelidir.
• Üfleme borusunu (4) civata (K) ve rondelalarla (L) hava çıkışına sabitleyin.
• Nozulu (5) üfleme borusunun çıkıntısına (P) hiza-layın, nozulu ve boruyu birbirine doğru itin ve saat yönünde 90° çevirerek sabitleyin.

⚠ Uyarı! Sadece üreticinin orijinal yedek ve aksesuar parçalarını kullanın. Dikkate alınmadığında performans azalabilir, yaralanmalar meydana gelebilir ve garantisi sona erebilir.

Makineyi asla koruma olmadan kullanmayın!

Yaprak toplama makinesi

Montaj: (Res. 6 ve 10)

⚠ UYARI BİLGİSİ: Cihaz, tamamen monte edilmeden önce kesinlikle çalıştırılmamalı veya kullanılmamalıdır.

Emme borusu montajı (Res. 10-14)

• Civatayı (K) ve rondelayı (L) sökün.
• Boruyu (18) hava çıkışının çıkıntısı ile hizalayın, ardından boruyu hava çıkışı üzerine itin ve boruyu kalıcı olarak sabitlemek için saat yönünün tersine 90° çevirin.
• Borunun ucunu (18) toplama torbasına (17) yerleştirin ve açıklığı birlikte verilen cırt bant ile kapatın.
• Boruyu (18) civata (K) ve rondelalarla (L) hava çıkışına sabitleyin.
• Yıldız sapı (21) gevşetin ve koruma ızgarasını (22) açın.
• Emme borusunu (19) girişin çıkıntısıyla hizalayın, boruyu çıkıntıya doğru itin ve boruyu kalıcı olarak sabitlemek için saat yönünde 90° çevirin.
• İkinci emme borusunu (20) birinci borunun (19) çıkıntısıyla hizalayın, iki boruyu birbirine doğru itin ve boruyu kalıcı olarak sabitlemek için saat yönünde 90° çevirin.
• Çantayı omzunuza asın ve kayışla yüksekliğini uyarlayın.

Bilgi: Cihaza sabitledikten sonra, iki emme borusunun birbirine sıkıca bağlı olduğunu ve daha sonra sökülmemesi gerektiğini lütfen unutmayın!

Cihazın kullanımı

⚠️ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

Çalışma hazırlığı

Her işletme almadan önce cihazı kontrol edin:

• Yakıt sisteminin sızdırmazlığı.

• Koruma tertibatlarının ve kesme cihazının kusursuz durumu ve eksiksizliği.

• Tüm vida bağlantılarının sıkıca oturması.

• Tüm hareketli parçaların düzgün çalışması.
• Kapalı bir koruma kapağı (E) ve tüm güvenlik şalterlerinin (F) etkinleştirilmiş olması (Res. 15).

Yakıt ve yağ

Tavsiye edilen yakıtlar

Sadece kurşunsuz benzin ve özel 2 zamanlı motor ya- ğı karışımı kullanın.

Yakıt karışımını yakıt karışım tablosuna göre karıştırın.

Dikkat: Yakıt karışımını 90 günden daha uzun süre depolanmış halde kullanmayın.

Dikkat: Tavsiye edilen karışım oranı 40:1 olan 2 zamanlı yağ kullanmayın. Yetersiz yağlamadan kaynaklanan motor hasarları üreticinin motor garantisini geçersiz kılar.

Dikkat: Sadece yakıtın taşınması ve depolanması için tasarlanmış ve izin verilmiş kapları kullanın.

Ekteki karıştırma şişesine doğru miktarda benzin ve 2 zamanlı yağ ilave edin. Daha sonra kabı iyice çalkalayın.

4 zamanlı motorlar veya su soğutmalı 2 zamanlı motorlar için asla yağ kullanmayın. Bu, bujiyi kirletebilir, egzoz havası bölümünü tıkayabilir veya piston segmanının yapışmasına neden olabilir.

Bir ay veya daha uzun süre kullanılmayan yakıt karışımları karbüratörü tıkayabilir veya motorun çalışmasını bozabilir. Kullanılmayan yakıtı hava geçirmez bir kaba koyun ve karanlık, serin bir odada saklayın.

Yakıt karıştırma tablosu

Karıştırma yöntemi: 1 kısım yağa 40 kısım benzin Örnek:

1 | Benzin : 0,025 | 2 zamanlı yağ

5 | Benzin : 0,125 | 2 zamanlı yağ

Uyarı! Egzoz dumanlarına dikkat edin.

Yakıt doldurmadan önce motoru daima kapatın. Motor çalışırken veya sıcakken cihaza asla benzin eklemyen. Yangın tehlikesi var!

Depoyu sadece açık havada ve havalandırması iyi olan odalarda doldurun. Toprağa yakıt ulaşmadığından emin olun (çevre koruma). Uygun bir altlık kullanın.

Benzinin doldurulması

Yaralanma tehlikesi! Benzin patlayıcıdır!

Motoru kapatın ve soğumasını bekleyin!

- Koruyucu eldiven kullanın!

• Cilt ve gözle teması önleyin!
- Mutlaka "Güvenlik talimatları" bölümünü dikkate alın.
- Cihaza yalnızca açık havada veya yeterince havalandırılan odalarda yakıt doldurun.
- Yakıt doldurma alanının etrafını temizleyin. Depodaki kirlenme arızalara neden olabilir. Depoyu doldurmadan önce depoyu yakıt karışımı ile bir kez daha çalkalayın.
- Yakıt doldurma kapağını dikkatlice açın, böylece fazla basınç tahliye edilebilir.
- Yakıt karışımını dikkatlice dolum ağzının alt kenarına kadar doldurun.
- Yakıt doldurma kapağını tekrar kapatın. Yakıt doldurma kapağının sıkıca kapandığından emin olun.
- Yakıt doldurma kapağını ve çevresindeki alanı temizleyin.
- Depoyu ve yakıt hatlarını sızıntı açısından kontrol edin.
- Motoru çalıştırmadan önce depo alanında en az üç metre uzaklaşın.

Benzinin boşaltılması

Depoyu sadece açık havada ve havalandırması iyi olan odalarda boşaltın. Toprağa yakıt ulaşmadığından emin olun (çevre koruma). Uygun bir altlık kullanın.

• Benzin tahliye tapası altına bir toplama deposu ko-yun.
• Depo kapağını sökün ve çıkarın.
• Benzin/yağ karışımını tamamen boşaltın.
• Yakıt kapağını elinizle geri takın.

Kullanmadan önce kontrol edin!

• Cihazın güvenli durumda olup olmadığını kontrol edin.
• Cihazda sızıntı olup olmadığını kontrol edin.
• Cihazda gözle görülür hasar olup olmadığını kontrol edin.
• Cihazın tüm parçalarının sağlam bir şekilde takılı olup olmadığını kontrol edin.
• Tüm koruma tertibatlarının iyi durumda olup olmadığıntı kontrol edin.

Cihazın işletme alınması

• Cihazı çalıştırmadan önce, borunun ara parçasının doğru şekilde takıldığından emin olun.
• Kılavuzda açıklanan motor çalıştırma talimatlarını izleyin.
• Egzoz ısınır, bu nedenle egzozu hiçbir şeyin kapatmadığından emin olun.

• Sağ elinizle tutamağı sıkıca tutun ve üfleme borusunu ileri geri sallayarak istenen yüzeydeki kirleri temizleyin.

• Tutamakta gaz kolu ve açma/kapama şalteri mevcuttur.

• Gaz kolu kilidi ile motoru sürekli gaz koluna basmadan tam gazda sabitleyebilirsiniz. Dikkat: Cihazı kapatmadan önce gaz kolu kilidini rölanti konumuna geri itin.

Makine hem üfleyici hem de vakum toplayıcı olarak kullanılabilir.

Her iki uygulama için de, teslimat kapsamına dahil olan uygun aksesuarların doğru şekilde takılması gerekir.

Uyarı: Ambalajın açılması ve yapı grubunun montajı, makineyi ve ambalajını hareket ettirmek için yeterli alan bulunan düz ve sabit bir yüzey üzerinde yapılmalıdır.

ÖNEMLİ Güvenlik sistemleri, vakum veya üfleme borusu doğru şekilde monte edilmediğinde motorun çalışmasını engeller.

MAKİNENİN KONTROLÜ

Çalışmaya başlamadan önce lütfen:

• Makinedeki tüm cívataların sıkı bir şekilde sıkıldığından emin olun.
• Vakum toplayıcıyı kullanırken, torbanın doğru şekilde takıldığından ve fermuarın kapalı olduğundan emin olun.
• Hava filtresinin temiz olup olmadığını kontrol edin.
• Tutamakların iyi sabitlenip sabitlenmediğini kontrol edin.
• Aksesuarları işin türüne göre (üfleyici veya vakum toplayıcı) hazırlayın ve doğru şekilde monte edildiğinden emin olun.

Çalıştırma (Res. 6)

Cihaz düzgün bir şekilde monte edildiğinde, motoru aşağıdaki şekilde çalıştırın:

1. Motor şalterini (1) açık konumuna (I) getirin.
2. Jikle kolunu (11) konumuna getirin.
3. Benzin pompasını (10) 5 defadan (G) fazla basın.
4. Motoru çalıştırmak için marş motoru çekme kablosunun (8) tutamağını 3 ila 5 kez çekin.
5. Motor çalışırken, kısa bir süre bekleyin ve ardından jikle kolunu (11) konumuna getirin |↓|
6. Sorun oluşması halinde, motorun durması için motor şalterini (1) derhal "0" konumuna getirin. Dikkat, makine birkaç saniye dönmeye devam edebilir.
7. Motor sıcakken (15 dakikaya kadar) çalıştırmak için jikle kolunu "Sıcak çalıştırma ve çalışma" konumunda bırakabilirsiniz.

Bilgi: Birkaç denemeden sonra bile motor çalışmazsa, 'Motorda sorun giderme' bölümünü okuyun.

Bilgi: Marş ipini her zaman düz şekilde dışarı çekin.

Açılı olarak çekilirse, delikte sürtünme meydana gelir.

Bu sürtünme nedeniyle ip aşınır ve daha çabuk yıpranır. Ip geri çekilirken marş kolunu daima tutun.

İpi asla çekili konumda geri sıçramasına izin vermeyin.

İşletim türü

Yaprak üfleme makinesinin çalıştırılması

Dikkat: Çalışma sırasında makine her zaman sağ elle üst tutamaktan sıkıca tutulmalıdır.

Motor devri, çıkarılacak malzemenin türüne göre ayarlanmalıdır:

Çimenlik alandaki hafif malzemeler için motoru düşük devirde kullanın;

Çim ve hafif yaprakları asfalt veya sert zemin üzerinde taşımak için motoru orta devirde kullanın;

Taze kar veya kir gibi daha ağır malzemeler için motoru yüksek devirde kullanın.

Uyarı: Her zaman hiçbir nesnenin veya tozun insanlara veya hayvanlara doğru üflenmediğinden ve hiçbir nesnenin zarar görmediğinden emin olun. Her zaman rüzgar yönünü gözlemleyin ve asla rüzgara karşı çalışmayın.

Yaprak toplayıcısının çalıştırılması

Uyarı: Çalışırken makineyi her zaman iki elinizle sıkıca tutun. Sol elinizi üst tutamağa ve sağ elinizi alt tutamağa yerleştirin. Alt tutamağı, toplama torbası operatörün sağ tarafından olacak şekilde tutun

Vakum toplayıcı olarak kullanırken, motoru orta/yüksek devirde çalıştırmak en iyisidir.

Toplama sırasında, tüpün yuvarlak ucunu yerden birkaç santimetre yukarıda tutun. Çanta da sıradan bir elektrikli süpürgeye benzer şekilde bir filtre gibi çalışır. Bu nedenle, en iyisi:

- Yaprak toplama deposunu tamamen doldurmayın

- Büyük nesneleri hemen kaldırın.

Toplama deposunu boşaltmak için:

- Motoru kapatın.

- Fermuari (11) açın ve bağlantı hortumundan ayirmadan torbayı boşaltın.

- ÖNEMLİ Vakum toplayıcıyı kullanırken nemli çim veya yaprakları toplamayın, aksi takdirde rotor veya çanta tıkanabilir.

ÖNEMLİ Makineyi vakum toplayıcı olarak kullanırken, makineyi ve rotoru tıkayabilecek nesneleri toplama riski mevcuttur. Bu durumda:

• Motoru hemen kapatın - buji konnektörünü çıkarın.
  • Vakum borusunu parçalarına ayırın.
• Vakum girişindeki yabancı cismi çıkarın.
• Makineyi tekrar kullanmadan önce rotoru hiçbir şeyin engellemediğinden emin olun.

ÖNEMLİ Aşırı dolu bir torba makinenin verimliliğini azaltır ve motorun aşırı ısınmasına neden olabilir.

İşinizi tamamladığınızda:

• Motoru yukarıda açıklanan şekilde kapatın.
• Makineyi vakum toplayıcı olarak kullandıysanız torbayı boşaltın.

Rölanti ayarı (Res. 5)

Motor kapanma eğilimi gösteriyorsa veya gaz kelebeği valfi kullanıldığında önemli hız farklılıkları tespit edil-miyorsa rölanti devri ayarlanmalıdır.

Ayar, motor çalıştırıldıktan sonra bir tornavida ile civa-ta (D) üzerinde yapılır. Ayarı yapmadan önce motorun birkaç dakika rölantide çalışmasına izin verin.

• Motor devrini artırmak için saat yönünde çevirin;
• Motor devrini azaltmak için saat yönünün tersine çevirin.

Ayarlamadan sonra motor düzensizlik ve tekleme olmadan rölantide çalışmalıdır.

Motorun kapatılması

Acil durdurma adımları:

- Üfleme cihazını derhal durdurmak gerekirse, kontak anahtarını "OFF" konumuna getirin.

Normal adımlar:

- Motoru durdurmak için gaz kolu kilidini geri itin, böylece motor rölantide çalışır. Ardından açma/kapama düğmesini "OFF" konumuna getirin.

10. Çalışma bilgileri

İşletim

• Yakıt doldururken veya cihazı çalıştırırken sigara içmeyin.
• Ellerinizi veya vücudunuzun herhangi bir bölümünü egzoz ve ateşleme kablosundan uzak tutun.

• Motorlu cihaz, motor çalışır çalışmaz zehirli egzoz dumanı üretir. Asla kapalı veya yetersiz havalandırılan odalarda çalışmayın.

• Takımları sadece gün ışığında veya yeterli yapay aydınlatma altında kullanın.

• Gücü hafife almayın. Her zaman güvenli bir duruş sergileyin ve dengenizi koruyun.
• Mümkünse, aleti ıslak çimlerde çalıştırmayın.
• Eğitimli yerlerde özellikle güvenli durmaya dikkat edin.
• Her zaman yürüyün, asla koşmayın.
• Havalandırma açıklığını her zaman temiz tutun.
• Üfleme açıklığını asla insanlara veya hayvanlara yöneltmeyin.
• Makine, başkalarını rahatsız edebilecek sabahın erken saatlerinde veya akşamın geç saatlerinde değil, makul saatlerde çalıştırılmalıdır. Yerel makamlarca belirlenen saatlere uyulmalıdır.
• Makine, işin yapılması için mümkün olan en düşük motor devrinde çalıştırılmalıdır.
• Üflemeye başlamadan önce, döküntüleri gevşetmek için bir tırmık ve süpürge kullanın.
• Tozlu koşullarda, yüzeyi hafifçe nemlendirin veya varsa bir sulama ataşmanları kullanın.
• Hava akışının zemine yakın çalışabilmesi için tüm üfleme nozulu aparatı kullanılmalıdır.
• Çocuklara, evcil hayvanlara ve açık pencerelere dikkat edin ve yabancı cisimleri güvenli bir şekilde uzaklaştırın.
• Cihaz anormal sesler çıkarırsa veya olağan dışı titreşimler varsa, kontrol ettirin. Olağan dışı güçlü titreşimler operatörü yaralayabilir ve cihaza zarar verebilir.
• Cihaz, arızalı veya eksik koruma tertibatları ile çalıştırılmamalıdır.
• Sıcak motoru, kolay alev alabilen nesnelerin/mal-zemelerin yakınına koymayın.
• Üfleyici ile teras, yollar ve geçitler, çimler, çalılar ve kenarlardaki artık malzemeleri üfleyebilirsiniz.
• Sıcak motoru, kolay alev alabilen nesnelerin/mal-zemelerin yakınına koymayın.

Üfleme ve emme

• Çalışmaya başlamadan önce daima çalışma alanını kontrol edin. Uçabilecek veya cihaza takılıp tıkanabilecek tüm nesneleri veya kalıntıları temizleyin.
• Toplama torbasını düzenli olarak aşınma veya hasar açısından kontrol edin.
• Alternatif olarak, cihazı zeminden biraz yukarıda tutarak bir taraftan diğer tarafa hareket ettirebilir, ileri doğru ilerleyebilir ve nozulu çalışma alanına yönlendirerek kalan malzemeleri temizleyebilirsiniz.
• Kalan malzemeyi pratik bir yığın halinde üfleyin.

11. Temizlik

Dikkat!

Her temizlikten önce buji konnektörünü çekin.

Cihazı temizlemek için asla suya veya diğer sıvılaralaldırmayın.

Cihazı güvenli ve kuru bir yerde ve çocukların erişeme- yeceği yerlerde muhafaza edin.

Temizlik

• Motorun aşırı ısınmasını önlemek için cihazın havalandırma açıklıklarını temiz tutun.
• Cihazın gövdesini düzenli olarak, mümkünse her kullanımdan sonra yumuşak bir bezle temizleyin.
• Havalandırma deliklerini toz ve kirden uzak tutun.
• Kir çıkmazsa, sabunlu suyla nemlendirilmiş yumuşak bir bez kullanın.
• Çalışmaya başlamadan önce cihazı düzenli olarak kontrol edin.
• Cihazı asla suyla temizlemeyin veya su sıçratmayın. Motor gövdesini sadece nemli bir bezle temizleyin ve asla temizlik veya çözücü maddeler kullanmayın! Bu, cihazın plastik parçalarına zarar verebilir. Son olarak motor gövdesini dikkatlice kurulayın.
• Çalışma bittikten sonra toplama torbasını çıkarın, ters çevirin ve iyice temizleyin, böylece küf oluşumu ve hoş olmayan kokuların oluşmasını önleyin.
• Çok kirli toplama torbası su ve sabunla yıkanabilir.
• Fermuar zor hareket ediyorsa, fermuar dişlerini kuru sabunla ovun.
• Emme/üfleme borusu kirlendiğinde bir fırça ile temizleyin.
• Emilen maddelerin neden olduğu kirlenme, değiştirme kolunun (üfleme/emme) hareketini zorlaştırabilir. Bu durumda, emme konumundan üfleme konumuna birkaç kez geçildikten sonra değiştirme kolunun hareketi normale döner.
• Sadece orijinal aksesuarlar ve yedek parçalar kullanın.

12. Depolama

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Ürünü orijinal ambalajında saklayın. Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

İkaz: Cihazı aşağıdaki adımları uygulamadan asla 30 günden daha uzun süre saklamayın:

Cihazın saklanması

Cihazı 30 günden daha uzun süre saklayacaksanız, bunun için hazırlanmalıdır. Aksi takdirde, karbüratörde kalan yakıt buharlaşacak ve geride lastiksi bir kalıntı bırakacaktır. Bu da çalıştırmayı zorlaştırabilir ve pahalı onarım işlerine neden olabilir.

• Depodaki olası basıncı tahliye etmek için yakıt deposu kapağını yavaşça çıkarın. Depoyu dikkatlice boşaltın. Depoyu sadece açık havada ve havalandırması iyi olan odalarda boşaltın. Toprağa yakıt ulaşmadığından emin olun (çevre koruma). Uygun bir altlık kullanın.
• Motoru çalıştırın ve karbüratördeki yakıtı boşaltmak için durana kadar çalışmasına izin verin.
• Motorun soğumasını bekleyin (yaklaşık 5 dakika).
• Bujiyi sökün.
• Yanma odasına 1 çay kaşığı temiz 2 zamanlı yağ dökün. İç bileşenleri kaplamak için marş ipini, birkaç kez yavaşça çekin. Bujiyi tekrar takın.

Bilgi: Cihazı kuru bir yerde, olası ateşleme kaynak-larından uzakta, örneğin fırın, gazlı sıcak su kazanı, gazlı kurutucu ve benzerlerinden uzakta saklayın.

Yeniden işletme alma

• Bujiyi sökün.
• Yanma odasındaki fazla yağı temizlemek için marş ipini, hızlıca çekin.
• Bujiyi temizleyin ve buji; üzerindeki elektrot aralığının doğru olduğundan emin olun veya doğru elektrot aralığına sahip yeni bir buji takın.
  • Cihazı çalışmaya hazırlayın.

13. Bakım

Bujinin değiştirilmesi ve temizlenmesi (Res. 3)

Bujinin elektrot aralığını yılda en az bir kez veya çalış- tırma düzenli olarak kötüyse kontrol edin.

Ateşleme pabucu ile ateşleme kontağı arasındaki doğru mesafe 0,63 mm/0,25"dir.

• Motor tamamen soğuyana kadar bekleyin.
• Buji konnektörünü bujiden çekin ve birlikte verilen buji anahtarını kullanarak bujiyi sökün.
• Elektrot aşırı derecede aşınmışsa veya çok fazla kabuklanmışsa, buji aynı tipte bir buji ile değiştirilmelidir.

• Buji üzerindeki ağır kabuklanma aşağıdakiderden kaynaklanabilir: Benzin karışımında çok fazla yağ, düşük yağ kalitesi, aşırı eskimiş benzin karışımı veya tıkalı hava filtresi.

• Bujiyi elle tamamen dişin içine doğru çevirin. Bujiyi eğmekten kaçının.

• Bujiyi, birlikte verilen buji anahtarını kullanarak sıkın.
• Bir tork anahtarı kullanıldığında, sıkma torku 12-15 Nm'dir.
• Buji konektörünü doğru şekilde buji üzerine yerleştirin.

Hava filtresinin temizlenmesi (Res. 4)

Kirli hava filtreleri karbüratöre giden yetersiz hava beslemesi nedeniyle motor gücünü düşürür. Toz ve polenler köpük filtrenin gözeneklerini tıkar. Bu nedenle düzenli kontrol edilmesi zorunludur.

• Hava filtresinin (A) kapağını (B) açın ve sünger filtre elemanını (C) çıkarın.
• Hava kanalına hiçbir şeyin düşmemesi için hava filtresi kapağını (B) tekrar takın.
• Filtre elemanını ilık sabunlu suda yıkayın, durulayın ve havada kurutun.

Dikkat: Hava filtresini asla benzin veya yanabilir çözü- cü maddelerle temizlemeyin.

Motorun hizmet ömrünün kısalmasını önlemek için, hasarlı bir hava filtresi derhal değiştirilmelidir.

Uyarı!

Hava filtresi elemanı takılı değilken motoru asla çalıştırmayın.

YAKIT FILTRESI

Yakıt deposunun içinde, yabancı maddelerin motora girmesini önleyen bir filtre vardır. Filtre yılda bir kez bayiniz tarafından değiştirilmelidir.

Makinelerimizi, minimum bakımla uzun süre çalışacak şekilde geliştirdik. Makinenin düzgün çalışması, düzenli bakım ve temizliğe bağlıdır.

Cihazın güvenli bir şekilde çalışması için tüm somunların, cívataların ve vidaların sıkı ve sağlam olduğundan her zaman emin olun.

• Aşınmış veya arızalı parçaları değiştirin.
• Sadece orijinal yedek parçalar ve aksesuarlar kullanın.
  • Cihazı daima kuru bir yerde saklayın.

Bu kullanım kılavuzundaki talimatlara uyulmamasından kaynaklanan tüm hasarlardan kullanıcı sorumludur.

Bu aynı zamanda cihazda yetkisiz değişiklik yapılması, yetkisiz yedek parçaların, ek parçaların, iş takımlarının kullanılması, izin verilmeyen ve amacına uygunsuz kullanılması, arızalı yapı parçalarının kullanımı sonucunda ortaya çıkan müteakip hasarlar için de geçerlidir.

Uyarı!

Sadece üreticinin orijinal yedek ve aksesuar parçalarını kullanın. Dikkate alınmadığında performans azalabilir, yaralanmalar meydana gelebilir ve garantisi sona erebilir.

14. Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanı-mından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri servisine veya yetkili uzmana başvurun. Bu ak- sesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Onarım durumunda önemli bilgi:

Ürünü onarım için iade ederken, güvenlik nedeniyle servis istasyonuna yağsız ve yakıtsız olarak gönderilmesi gerektiğini lütfen unutmayın.

14.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

14.2 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Buji, hava filtresi, yakıt filtresi, toplama torbası

* Teslimat kapsamında bulunması zorunlu değildir!

15. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Eski cihazınızı nasıl imha edeceğinizi yerel yönetiminizden öğrenebilirsiniz.

Yakıtlar ve yağlar

• Cihazı tasfiye etmeden önce yakıt deposunu ve motor yağı haznesini boşaltın!
• Yakıt ve motor yağı evsel atıklara ya da akarsulara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!
• Boş yağ ve yakıt hazneleri çevreye uygun olarak tasfiye edilmelidir.

16. Arıza giderme

Aşağıdaki tabloda hata belirtileri gösterilmekte ve ürününüz düzgün çalışmıyorsa durumu nasıl düzeltebileceğiniz açıklanmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Cihaz çalışmıyor • Hava filtresi kirli	Yakıt filtresi tıkalıYakıt beslemesi yokYakıt hattında arızаІalıştırma tertibatı arızalıMotor boğulduBuji konnektörü takılı değilAteşleme kıvılcımı yokMotor arızalıKarbüratör arızalıÜfleme/emme borusu tam olarak monte edilmemiş	Hava filtresini temizleyin/ değiştirinYakıt filtresini temizleyin / değiştirinYakıt doldurmaYakıt hattında bükülme veya hasar olup olmadığını kontrol edinServis merkezine başvurunBujiyi çıkarın, temizleyin ve kurulayın; ardından marş kablosunu birkaç kez çekin; bujiyi yeniden monte edinBuji konnektörünü doğru oturma yönünden kontrol edinBujiyi temizleyin veya değiştirin / Ateşleme kablosunda hasar olup olmadığını kontrol edinServis merkezine başvurunServis merkezine başvurun2 parçalı üfleme/emme borusunu takın
Cihaz çalışıyor ve boğuluyor Yanlış	karbüratör ayarı (rölanti devir sayısı)	Servis merkezine başvurun
Cihaz kesintilerle çalışıyor (tekliyor)	Karbüratör yanlış ayarlanmışBuji kurumlanmışAçma / kapama şalteri bozuk	Servis merkezine başvurunBujiyi temizleyin veya değiştirinServis merkezine başvurun
Duman oluşumu • Yanlış yakıt karışımı	Karbüratör yanlış ayarlanmış	İki zamanlı karışımı 40:1 karışım oranında kullanınServis merkezine başvurun
Cihaz tam güçte çalışmıyor • Hava filtresi kirliKarbüratör yanlış ayarlanmışToplama torbası doluToplama torbası kirlenmişSeçim anahtarı yanlış konumdaCihaz yabancı cisimler tarafından tıkanmış veya bloke edilmiş	Hava filtresini temizleyin veya değiştirinServis merkezine başvurunEgzozu kontrol edinToplama torbasını boşaltınToplama torbasını temizleyinSeçim şalterini emme simgesine getirinTıkanıklıkları ve blokajları giderin (bkz. Temizlik ve Bakım bölümü)

A

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
