LBH2600P - Puhuri SCHEPPACH - Tasuta kasutusjuhend
Leidke seadme juhend tasuta LBH2600P SCHEPPACH PDF-formaadis.
| Mark | Scheppach |
| Mudel | LBH2600P |
| Tüüp | Lehepuhur / -imeja |
| Mõõtmed (P x L x K) | 1250 x 550 x 370 mm |
| Kaal (puhur) | 4,7 kg |
| Kaal (imeja) | 5,9 kg |
| Kogukaal | 6,4 kg |
| Mootori tüüp | 2-taktiline õhkjahutusega mootor |
| Töömaht | 25,4 cm³ |
| Nimivõimsus | 0,7 kW |
| Maksimaalne õhukiirus | 260 km/h |
| Kogumiskoti maht | 50 L |
| Kütusepaagi maht | 650 cm³ |
| Bensiini/õli segu suhe | 40:1 |
| Helivõimsuse tase (LWA) | 108,4 dB |
| Helirõhu tase (LpA) | 97,0 dB |
| Vibratsioon (alumine käepide) | 15,1 m/s² |
| Vibratsioon (ülemine käepide) | 11,92 m/s² |
| Funktsioonid | Puhumine ja imemine koos purustamisega |
| Ohutusvarustus | Päästikulukk, kaitsevõre, hädaseiskamine |
| Hooldus | Õhufiltri puhastamine, süüteküünal, kütuse tühjendamine hoiustamisel >30 päeva |
| Kuluosad | Süüteküünal, õhufilter, kütusefilter, kogumiskott |
Korduma kippuvad küsimused - LBH2600P SCHEPPACH
Kasutajate küsimused teemal LBH2600P SCHEPPACH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Puhuri PDF-formaadis tasuta! Leidke oma juhend LBH2600P - SCHEPPACH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. LBH2600P kaubamärgi SCHEPPACH.
KASUTUSJUHEND LBH2600P SCHEPPACH
Tootel olevate sümbolite selgitus
Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.
 | Lugege ja järgige enne käikuvõtmist käsitsusjuhendit ning ohutusjuhised! |
 | Kasutage kaitseprille! |
 | Hoiatus! Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht. |
 | Tähelepanu, vigastusoht!Ärge pange oma käsi kunagi nugade lähedusse. |
 | Garanteeritud helivõimsustase |
 | Tähelepanu! Vigastusoht eemalepaisatavate esemete tõttu. |
 | Tähelepanu! Summuti ja mootori muud osad lähevad käitamisel väga kuumaks, ärge puudutage neid. |
 | Hoidke pealtvaatajad kaugel. |
 | Kasutage kuulmekaitset! |
 | Toode vastab kehtivatele Euroopa direktiividele. |
 | Toode vastab kehtivatele Serbia direktiividele. |
 | Tähelepanu, tuleohtlikud ained. Tuli, lahtised leegid ja suitsetamine keelatud! |
 | Bensiinipumba nupu vajutamine |
 | Paagi maht |
 | Sissevalatava bensiini/õli seguvahekord paagikorgil 40:1. |
 | Kandke töökindaid! |
 | Kandke tugevaid jalatseid! |
 | Tähelepanu! Vigastusoht pöörleva nugavaltsi töttu! Hoidke käed ja jalad väljaspool avasid, kui masin töötab. |
 | Käivitushoob (segurikasti) "külmkäivitus"Käivitushoob (segurikasti) "soekäivitus ja töötamine" |
Sisukord: Lk:
- Sissejuhatus 214
- Toote kirjeldus (joon. 1)....214
- Tarnekomplekt 214
- Sihtotstarbekohane kasutus 214
- Üldised ohutusjuhised 215
- Jääkriskid 217
- Tehnilised andmed....217
- Lahtipakkimine 218
- Ülespanemine ja käsitsemine.... 218
- Tööjuhised 221
- Puhastamine 222
- Ladustamine 222
- Hooldus....223
- Remont ja varuosade tellimine 224
- Utiliseerimine ja taaskäitlus....224
- Rikete körvaldamine 225
- Vastavusdeklaratsioon 399

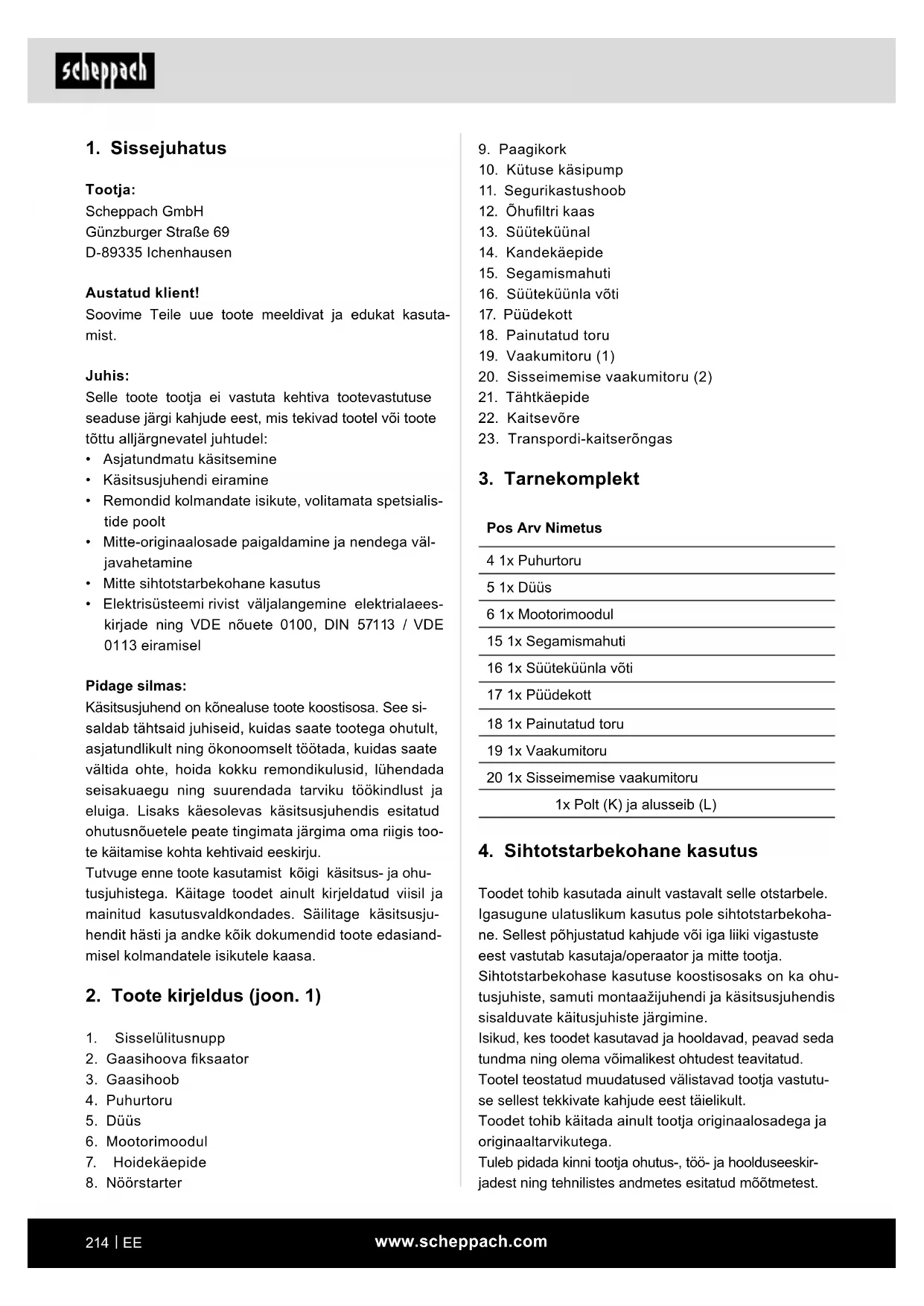

1. Sissejuhatus
Tootja:
Scheppach GmbH
Soovime Teile uue toote meeldivat ja edukat kasuta-mist.
Juhis:
Selle toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote tõttu alljärgnevatel juhtudel:
- Asjatundmatu käsitsemine
• Käsitsusjuhendi eiramine - Remondid kolmandate isikute, volitamata spetsialis-tide poolt
- Mitte-originaalosade paigaldamine ja nendega väljavahetamine
• Mitte sihtotstarbekohane kasutus - Elektrisüsteemi rivist väljalangemine elektrialaees-kirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel
Pidage silmas:
Käsitsusjuhend on kõnealuse toote koostisosa. See si-saldab tähtsaid juhiseid, kuidas saate tootega ohutult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis too-te käitamise kohta kehtivaid eeskirju.
Tutvuge enne toote kasutamist köigi käsitsus- ja ohu- tusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusju- hendit hästi ja andke köik dokumendid toote edasiand- misel kolmandatele isikutele kaasa.
2. Toote kirjeldus (joon. 1)
- Sisselülitusnupp
- Gaasihoova fiksaator
- Gaasihoob
- Puhurtoru
- Düüs
- Mootorimoodul
- Hoidekäepide
-
Nöörstarter
-
Paagikork
- Kütuse käsipump
- Segurikastushoob
- Ōhufiltri kaas
- Süüteküünal
- Kandekäepide
- Segamismahuti
- Süüteküünla võti
- Püüdekott
- Painutatud toru
- Vaakumitoru (1)
- Sisseimemise vaakumitoru (2)
- Tähtkäepide
- Kaitsevõre
- Transpordi-kaitserõngas
3. Tarnekomplekt
Pos Arv Nimetus
| 4 1x Puhurtoru |
| 5 1x Düüs |
| 6 1x Mootorimoodul |
| 15 1x Segamismahuti |
| 16 1x Süüteküünla võti |
| 17 1x Püüdekott |
| 18 1x Painutatud toru |
| 19 1x Vaakumitoru |
| 20 1x Sisseimemise vaakumitoru |
| 1x Polt (K) ja alusseib (L) |
4. Sihtotstarbekohane kasutus
Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.
Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.
Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.
Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.
Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskir-jadest ning tehnilistes andmetes esitatud möötmetest.
Masin vastab kehtivale EÜ masinadirektiivile.
- Enne töö alustamist peavad olema köik kaitse- ja ohutusseadised masina külge monteeritud.
- Leheimur/-puhur on heaks kiidetud ainult puulehte- dele ja aiajäätmetele nagu rohi ning väikesed oksa- raod. Muul viisil kasutamine pole lubatud.
- Leheimurit/-puhurit tohib kasutada ainult kuivade puulehtede, rohu jms jaoks.
- Masin on välja töötatud käsitsemiseks ühe isiku poolt.
- Operaator vastutab tööpiirkonnas kolmandate isikute eest.
- Järgige köiki masinal olevaid ohutus- ja ohujuhiseid.
- Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.
- Kasutage masinat ainult tehniliselt laitmatus seisundis ja sihtotstarbekohaselt, ohutus- ning ohuteadlikult ja käitusjuhendit järgides!
- Körvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske körvaldada)!
- Tuleb pidada kinni tootja ohutus-, töö- ja hooldu-seeskirjadest ning tehnilistes andmetes esitatud möötmetest.
- Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
- Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Tootja ei vastuta masinal omavolilistest muudatustest põhjustatud kahjude eest.
- Kasutage seadet sisseimemise töörežiimis ainult siis, kui püüdekott on monteeritud.
- Ärge imege põlevaid, hõõguvaid või suitsevaid materjale (nt sigaretid, hõõgsüsi jne), aure ega kergesti süttivaid, mürgiseid või plahvatusvõimelisi aineid.
- Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.
- Igasugune ulatuslikum kasutus kehtib kui mitte sihtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuuksi kasutajal.
- Seadet ei tohi kasutada kommerts-, käsitööndusvõi tööstuskasutuseks.
- Kui Te pole kindel, kas mingi töötingimus on ohutu või ebaohutu, siis ärge töötage masinaga.
HOIATUSJUHIS! Palun lugege enne seadme käiku-võtmist oma ohutuse huvides käesolev käsiraamat ja ohutusjuhised põhjalikult läbi. Kui annate seadme üle kolmandatele isikutele, siis pange käesolev kasutuskorraldus alati kaasa.
Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ja samaväärsetel tegevustel.
Tootja ei vastuta sihtotstarbele mittevastavast kasutusest või valest käsitsemisest põhjustatud kahjude eest.
Käsitsusjuhendis esitatud signaalsönade selgitus
OHT
Signaalsõna vahetult eelseisva ohtliku olukorra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus.
⚠ HOIATUS
Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, surm või raske vigastus.
ETTEVAATUST
Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, vähene või mõõdukas vigastus.
TÄHELEPANU
Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/valdusel.
5. Üldised ohutusjuhised
△ HOIATUS! Lugege kõiki ohutusjuhiseid, korral-dusi, illustratsioone ja andmeid, millega see too-de on varustatud.
Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.
Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.
△ HOIATUS Lugege kõiki ohutusjuhiseid ja korraldusi. Tegematajätmised ohutusjuhistest ja korraldustest kinnipidamisel võivad tulekahju ja/või raskeid vigastusi põhjustada. Kasutage ainult eesolevas juhendis soovitatud kütuseid (vt peatükki: Kütused ja määrdeained). Ärge kasutage kunagi kütust, mis pole 2-takti-mootoriõliga segatud. See võib põhjustada täieliku hävinemise ja tarnija garantii kaotab kehtivuse.
Hoidke kõiki ohutusjuhiseid ja korraldusi tulevi- kuks alal.
Instrueerimine
- Lugege käesolev käsitsusjuhend hoolikalt läbi. Tut-vuge seadme juht- ja reguleerimisseadistega ning nõuetekohase kasutusega.
- Isikud, kes pole oma piiratud füüsiliste, sensoorse-te või vaimsete võimete, kogenematuse või tead-matuse töttu võimelised seadet ohutult käsitsema, ei tohiks seda seadet ilma vastutava isiku poolse järelevalve või korralduseta kasutada. Laste järele tuleb vaadata tegemaks kindlaks, et nad seadme-ga ei mängi.
- Ärge lubage kunagi lastel seadet kasutada.
- Ärge lubage kunagi seadet kasutada teistel isikutel, kes ei tunne neid korraldusi. Kohapealsed eeskirjad võivad anda ette miinimumvanuse.
- Ärge kasutage kunagi seadet, kui teised inimesed, eelköige lapsed või koduloomad on läheduses.
- Kasutaja vastutab teistele isikutele personaalselt või nende omandile põhjustatud önnetuste või oh-tude eest.
Üldised juhised
- Ärge kandke avarat riietust ega ehteid. Kande oma jalgade kaitseks pikki pükse. Kandke pikkade juus-te korral peakatet. Avar riietus, ehted ja pikad juuk-sed võidakse liikuvate detailide poolt kaasa haarata. Kandke sobivat, tugevat, liibuvat tööriietust.
- Lülitage seadme mootor alati välja, kui panete masina maha või enne kui töötate seadme kallal.
• Kandke töötamisel kaitseprille. - Hingamisteede probleemidega käsitsuspersonal peab kandma või tolmu tekitavatel töödel tuleb kanda respiraatorit.
- Ärge kasutage seadet kunagi kahjustatud kaitse-seadiste või varjetega.
Ohutus töökohal
- Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad põhjustada önnetusi.
- Ärge töötage seadmega plahvatusohtlikus keskkonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Seade tekitab sädemeid, mis võivad tolmud või aurud põlema süüdata.
- Hoidke lapsed ja teised isikud seadme kasutamise ajal eemal. Tähelepanu kõrvalejuhtimisel võite seadme üle kontrolli kaotada.
Inimeste ohutus
- Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel tööriistaga möistlikult ümber. Ärge kasutage tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada tööriista kasutamisel tõsiseid vigastusi.
- Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt tööriista liigile ning kasutusele, vähendab vigastuste riski.
- Vältige ettekavatsematut käikuvõtmist. Kui hoiate tööriista kandmisel sõrme lülitil, siis võib see önnetusi põhjustada.
- Eemaldage enne tööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva seadmeosa sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
- Vältige ebaharilikku kehahoiakut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Sedasi saate tööriista ootamatutes olukordades paremini kontrollida.
- Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid.
- Hoidke juuksed, riietus ja kindad pöörlevatest osa- dest eemal. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.
Seadme kasutamine ja käsitsemine
- Ärge koormake seadet üle. Kasutage oma tööks ettenähtud tööriista. Sobiva tööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
- Ärge kasutage defektse lülitiga tööriista. Tööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ja tuleb remontida.
- Ladustage mittekasutatavaid tööriistu lastele kättesaamatult.
Ärge laske seadet kasutada inimestel, kes seda ei tunne või pole käesolevaid korraldusi läbi lugenud. Tööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
- Hoolitsege tööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et tööriista talitlus on piiratud. Laske kahjustatud detailid enne seadme kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud tööriistades.
- Kasutage seadet, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Seadmete kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.
Ohutu ümberkäimine kütustega
Kütused ja kütuseaurud on tuleohtlikud ning võivad sissehingamisel ja nahal raskeid kahjustusi põhjustada. Kütusega ümberkäimisel tuleb olla seetõttu ettevaatlik ja hoolitseda hea ventilatsiooni eest.
- Lülitage enne seadme tankimist mootor välja ja laske seadmel maha jahtuda.
- Ärge suitsetage tankimisel ja vältige lahtist tuld (joon. 2).
• Kandke tankimisel kindaid. - Ärge tankige suletud ruumides (plahvatusoht).
- Pöörake tähelepanu sellele, et kütust või öli ei lok-sutata üle. Puhastage seade kohe, kui olete kütust või öli üle loksutanud. Vahetage oma riietus kohe, kui olete neile kütust või öli loksutanud.
- Pöörake tähelepanu sellele, et kütus ei satu maapinda.
- Sulgege paagikork pärast tankimist hoolikalt ja pöö-rake tähelepanu sellele, et see käituse ajal ei vabane.
- Pöörake tähelepanu sellele, et paagikork ja bensiinitorustukid on tihedad. Ebatiheduste korral ei tohi seadet käiku võtta.
- Transportige ja ladustage kütuseid ainult heaks kiidetud ning tähistatud mahutites.
• Hoidke lapsed kütustest eemal. - Ärge transportige ja ladustage kütuseid põlemisvõi-meliste või kergesti süttivate ainete ning sädemete ja lahtise tule läheduses.
- Eemalduge seadme käivitamiseks tankimiskohast vähemalt kolm meetrit.
-
Tulekahju ohu vähendamine – hoidke mootor ja summuti lõikamisjääkidest, lehtedest ja määrdeainetest puhas!
-
Hoidke käepidemed kuivad, puhtad ja kütusese-gust vabad.
- Ärge tankige kunagi töötava või kuuma mootori korral.
6. Jääkriskid
Toode on ehitatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske.
Ka sihtotstarbekohasel kasutamisel võivad kõigist asjaomastest ohutusnõuetest kinnipidamisest hoolimata kasutusotstarbega määratud konstruktsiooni tõttu veel jääkriskid valitseda.
Teistega arvestamine ja ettevaatus vähendavad inimeste vigastamise ning kahjustuste riski.
• Vigastus eemalepaiskuvate osade töttu.
- Noatükkide purunemine ja väljapaiskumine.
- Süsinikmonooksiiidi mürgistuse oht seadme kasutamisel suletud või halvasti ventileeritud ruumides.
• Põletusoht kuumade detailide puudutamisel.
- Kuulmiskahjustused pikemal pideval töötamisel ilma körvaklappideta.
Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid. Jääkriske saab minimeerida, kui järgitakse „Ohutus- juhiseid“ ja „Sihtotstarbekohast kasutust“ ning käitus- juhendit tervikuna.
7. Tehnilised andmed
Mõõtmed L x P x K 1250 x 550 x 370 mm
| Öhu kiirus max 260 km/h | |
| Püüdekoti ruumala 50 l | |
| Ajam | |
| Töömaht 25,4 cm | 3 |
| Mootori nimivõimsus 0,7 kW | |
| Tühikäigupöörded 3500 ± 300 min | -1 |
| Bensiinipaagi ruumala | 650 cm3 |
| CO2-pääst | 1443 g/kWh |
| Mootori tüüp | 2-taktiline mootor,öhkjahutusega |
| Lehepuhuri kaal | 4,7 kg |
| Leheimuri kaal | 5,9 kg |
| Kogukaal | 6,4 kg |
Õigus tehnilisteks muudatusteks reserveeritud!
Müra ja vibratsioon
△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.
Informatsioon müraemissiooni kohta ISO 11094:1991 järgi
Müra tunnusväärtused
| Helivõimsustase L_WA | 108,4 dB |
| Helirõhutase L_pA | 97,0 dB |
| Määramatus K_wa/pA | 3 dB |
Vibratsiooni tunnusväärtused
Vibratsiooniväärtus EN 15503:2009 järgi
| Alumine käepide A_hv | 15,1 m/s ^2 |
| Ülemine käepide A_hv | 11,92 m/s ^2 |
| Määramatus K_n | 1,5 m/s ^2 |
Piirake müra teke ja vibratsioon miinimumile!
- Kasutage ainult laitmatuid seadmeid.
- Hooldage ja puhastage seadet regulaarselt.
- Kohandage oma töötamisviis seadmele.
- Ärge koormake seadet üle.
- Laske seade vajaduse korral üle kontrollida.
- Lülitage seade välja, kui seda ei kasutata.
- Kandke kindaid.
Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga: ⚠
8. Lahtipakkimine
- Avage pakend ja võtke toode ettevaatlikult välja.
- Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
- Kontrollige üle, kas tarnekomplekt on terviklik.
- Kontrollige toodet ja tarvikuosi transpordikahjustus- te suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
- Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
- Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
- Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
- Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.
⚠ HOIATUS!
Toode ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!
9. Ülespanemine ja käsitsemine
TÄHELEPANU! Lülitage seade enne köiki töid - puhas-tamist, ülevaatust, hooldust ja muid töid - alati välja.
TÄHELEPANU!
Eemaldage transpordikaitserõngas (23) joon. 1.
Lehepuhur
Puhurtoru montaaž: (joon. 7-9)
△ HOIATUSJUHIS: Seadet ei tohi mitte mingil juhul sisse lülitada või kasutada, enne kui see on terviklikult monteeritud.
- Eemaldage polt (K) ja selle alusseib (L) õhu väljalaskelt.
- Joondage puhurtoru (4) öhu väljalaske eendiga välja, lükake voolik kokku ja pöörake 90° päripäeva, et see püsivalt kinnitada.
- Kinnitage puhurtoru (4) poldi (K) ja alusseibidega (L) õhu väljalaske külge.
- Joondage düüs (5) puhurtoru eendiga (P) välja, lükake düüs ja toru kokku ning pöörake 90° päripäeva, et see püsivalt kinnitada.
△ Hoiatus! Kasutage ainult tootja originaalvaru- ja tarvikuosi. Eiramise korral võib jõudlus väheneda, vigastused tekkida ja garantii kehtivuse kaotada. Ärge kasutage masinat kunagi ilma kaitsmeta!
Leheimur
Montaaž: (joon. 6 - 10)
△ HOIATUSJUHIS: Seadet ei tohi mitte mingil juhul sisse lülitada või kasutada, enne kui see on terviklikult monteeritud.
Imitoru montaaž (joon. 10-14)
• Eemaldage polt (K) ja alusseib (L).
- Joondage toru (18) öhu väljalaske eendiga välja, lükake seejärel toru öhu väljalaskele ja pöörake 90° vastupäeva, et see püsivalt fikseerida.
- Pistke toru ots (18) püüdekotti (17) ja sulgege ava kaasapandud takjapaelaga.
- Kinnitage toru (18) poldi (K) ja alusseibidega (L) õhu väljalaske külge.
- Avage tähtkäepide (21) ja avage kaitsevõre (22).
- Joondage imutoru (19) sisselaske eendiga välja, lükake toru eendi suunas ja pöörake 90 ° päripäeva, et see püsivalt fikseerida.
- Joondage teine imutoru (20) esimese toru (19) eendiga välja, lükake mölemad torud kokku ja pöörake 90° päripäeva, et see püsivalt fikseerida.
- Riputage kott üle öla ja kohandage körgust rihmaga.
Juhis: Palun pidage silmas, et pärast seadme külge kinnitamist on mölemad imitorud üksteisega ühendatud ja seejärel ei tohi neid enam lahti vötta!
Seadme käsitsemine
⚠ Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata terviklikult!
Töö ettevalmistamine
Kontrollige seadet iga kord enne käikuvõtmist järgne-va suhtes:
- Kütusesüsteemi tiheduse suhtes.
- Kaitseseadiste ja lõikeseadise laitmatu seisundining komplektsuse suhtes.
• Köigi keermesliidete tugev kinnitus.
• Köigi liikuvate osade kerge liikuvus. - Kaitseluuk (E) on suletud ja köik ohutuslülitid (F) aktiveeritud (joon. 15).
Kütus ja öli
Soovitatavad kütused
Kasutage ainult pliivaba bensiini ja spetsiaalse 2-takti-mootorõli segu.
Segage kütusesegu vastavalt kütuse segamistabelile.
Tähelepanu: Ärge kasutage kütusesegu, mida ladustati kauem kui 90 päeva.
Tähelepanu: Ärge kasutage 2-taktiöli, mida soovitatak-se kasutada seguvahekorras 40:1. Ebapiisavast mää-rimisest põhjustatud mootorikahjustuste korral kaotab tootja mootorigarantii kehtivuse.
Tähelepanu: Kasutage kütuse transportimiseks ja ladustamiseks ainult selleks ette nähtud ning lubatud mahuteid.
Valage kaasasolevasse segamispudelisse vastavalt õige kogus bensiini ja 2-taktiõli. Seejärel loksutage korralikult pudelit.
Ärge kasutage kunagi 4-takti-mootorite või vesijahutusega 2-takti-mootorite öli. Seetõttu võib süüteküü-nal määrduda, heitõhuosa blokeeruda või kolvirõngas kinni kleepuda.
Kütusesegud, mida ei kasutata üks kuu või kauem, võivad karburaatori ummistada või mootori käitust halvendada. Pange mittekasutatav kütus õhutihedasse mahutisse ja säilitage seda pimedas jahedas ruumis.
Kütuse segamistabel
Segamismeetod: 40 osa bensiini 1 osa öli kohta Näide:
1 I bensiini: 0,025 I 2-taktiõli
5 | bensiini: 0,125 | 2-taktiõli
Hoiatus! Pöörake tähelepanu heitgaasidele.
Lülitage mootor enne tankimist alati välja. Ärge valage kunagi seadmesse bensiini, mil mootor töö-tab või on kuum. Valitseb tulekahju oht!
Tankige ainult öues või hästi ventileeritud ruumides. Pöörake tähelepanu sellele, et kütus ei satu maapinda (keskkonnakaitse). Kasutage sobivat alust.
Bensiini sissevalamine
Vigastusoht! Bensiin on plahvatusvõimeline!
Lülitage mootor välja ja laske jahtuda!
• Kandke kaitsekindaid!
• Vältige kokkupuudet naha ja silmadega!
- Järgige tingimata lõiku „Ohutuskorraldus“.
- Tankige seadet ainult öues või piisavalt ventileeritud ruumides.
- Puhastage sissevalamispiirkonna ümbrus. Pustus paagis põhjustab käitusrikkeid. Loksutage enne kütusesegu paaki valamist veelkord mahutit.
- Avage paagikork ettevaatlikult, et võimalik valitsev ülerõhk saaks väljuda.
- Valage kütusesegu ettevaatlikult täiteotsaku alaservani sisse.
- Sulgege paagikork taas. Tehke kindlaks, et paagikork sulgub tihedalt.
- Puhastage paagikork ja ümbrus.
- Kontrollige paak ja kütusetorustikud ebatiheduste suhtes üle.
- Eemalduge enne mootori käivitamist tankimiskohast vähemalt kolm meetrit.
Bensiini väljalaskmine
Tühjendage paaki ainult öues või hästi ventileeritud ruumides. Pöörake tähelepanu sellele, et kütus ei satu maapinda (keskkonnakaitse). Kasutage sobivat alust.
- Pange kogumismahuti bensiini väljalaskepoldi alla.
- Keerake lahti ja eemaldage paagikork.
- Laske bensiini/õli segu täielikult välja.
- Keerake paagikork jälle käsitsi kinni.
Kontrollige enne kasutamist!
- Kontrollige, kas seade on turvalises seisundis.
- Kontrollige seadet lekete suhtes.
- Kontrollige seadet nähtavate kahjustuste suhtes.
- Kontrollige, kas köik seadme osad on kindlalt pai-galdatud.
- Kontrollige, kas köik ohutusseadised on heas sei-sundis.
Seadme käikuvõtmine
- Enne seadme käikuvõtmist peab olema tagatud, et vahetükk paigaldati õigesti.
- Järgige mootori käivituskorraldusi juhendis kirjeldatud viisil.
- Pöörake tähelepanu sellele, et miski ei kata summutit kinni, sest see tekitab kuumust.
- Hoidke parema käega käepidemest kinni ja liigutage puhurtoru edasi-tagasi nii, et soovitud pind vabastatakse mustusest.
- Käepidemesse on integreeritud gaasihoob ja sisse-/väljalüliti.
- Gaasihoova fiksaatoriga saab mootori täisgaasile fikseerida ilma püsivalt gaasihooba vajutamata. Tähelepanu: Lükake gaasihoova fiksaator enne seadme väljalülitamist seisugaasile tagasi.
Masinat saab kasutada nii puhurina kui ka vaakum-kogurina.
Mõlema rakenduse jaoks on vaja monteerida korrekt-selt vastav tarvik, mis kuulub tarnekomplekti.
Hoiatus: Koostesõlme tuleks lahti pakkida ja monteeri-da tasasel ning stabiilsel pinnal, kus on piisavalt ruumi masina liigutamiseks ja selle pakendile.
TÄHTIS! Ohutussüsteemid takistavad mootori käi-vitamist, kui vaakumi- või puhurtoru pole öigesti kokku pandud.
MASINA KONTROLLIMINE
Enne töö alustamist, palun:
- Kontrollige üle, et köik poldid on masinal tugevasti kinni pingutatud.
- Pöörake vaakumkoguri kasutamisel tähelepanu sellele, et kott istub öigesti ja tömblukk on suletud.
- Kontrollige üle, et öhufilter on puhas.
- Kontrollige üle, et käepidemed on korralikult kinnitatud.
- Valmistage tarvik vastavalt töö liigile (puhurina vöi vaakumkogurina) ette ja tehke kindlaks, et see on korrektselt monteeritud.
Käivitamine (joon. 6)
Kui seade on nõuetekohaselt monteeritud, siis käivitage mootor järgnevalt:
- Vajutage mootori lüliti (1) Sisse-lülituspositsiooni (I).
- Seadke segurikastushoob (11) positsiooni
- Vajutage bensiinipumpa (10) rohkem kui 5 korda (G).
- Tõmmake starteri nöörmehhanismi (8) käepidet mootori käivitamiseks 3 kuni 5 korda.
- Kui mootor töötab, siis oodake veidi ja seadke segurikastushoob (11) positsiooni|.
- Kui tekivad probleemid, siis lülitage mootori lüliti (1) kohe „0“ peale, et mootor peatub. Tähelepanu, masin vöib veel möned sekundid edasi pöörelda.
- Sooja mootori (kuni 15 min) käivitamiseks võite segurikastushoova positsiooni „Soekäivitus ja töö-tamine“ jätta.
Juhis: Kui mootor ka pärast mitut katset ei käivitu, siis lugege löiku „Vigade kõrvaldamine mootoril“.
Juhis: Tõmmake käivitusnööri välja alati sirgelt. Kui seda tömmatakse välja nurga all, tekib aasal hõõrdumine. Selle hõõrdumisega hõõrutakse nöör läbi ja see kulub kiiremini ära. Hoidke alati käivituskäepidemest kinni, kui nöör jälle sisse tõmbub.
Ärge laske nööril kunagi väljatömmatud seisundist löögiga tagasi joosta.
Töörežiimid
Lehepuhuri käitamine
Tähelepanu: Töö ajal tuleb masinat alati tugevasti parema käega ülemisest käepidemest kinni hoida.
Mootori pöördearv tuleks eemaldatava materjali liigi- le kohandada:
Kasutage mootorit väikese kiirusega rohul lebava ker- ge materjali puhul.
Kasutage mootorit keskmise kiirusega, et liigutada rohtu ja kergeid lehti asfaldil ning köval pinnasel.
Kasutage mootorit suure kiirusega raskete materjalide nagu värske lume või mustuse puhul.
Hoiatus: Pöörake alati tähelepanu sellele, et esemeid ei puhuta inimeste või loomade suunas ega kahjustata esemeid. Jälgige alati tuule suunda ega töötage kunagi vastu tuult.
Leheimuri käitamine
Hoiatus: Masinat tuleb töö ajal alati mölema käega tugevasti kinni hoida. Pange vasak käsi ülemisele käepidemele ja parem käsi alumisele käepidemele. Töstke alumist käepidet nii, et kott asub operaatori paremal küljel.
Vaakumkogurina kasutamisel tuleks mootorit käitada köige parem keskmise / suure kiirusega.
Hoidke kogumise ajal torukese ümardatud otsa mõne sentimeetri kõrgusel maapinna kohal. Kott talitleb filtrina sarnaselt harilikule kodutolmuimejale. Sel põhjusel on kõige parem:
• lehekogumismahutit mitte täielikult täita
- eemaldada mahukad objektid viivitamatult.
Kogumismahuti tühjendamiseks:
• Lülitage mootor välja.
- Avage tömblukk (11) ja tühjendage kott ilma ühendusvoolikut vabastamata.
- TÄHTIS! Kui kasutatakse vaakumkogurit, siis ärge koguge niisket rohtu või lehti, sest vastasel juhul ähvardab rootor või kott ummistuda.
TÄHTIS! Masina kasutamisel vaakumkogurina valitseb risk imeda sisse esemeid, mis võivad masina ja rootori blokeerida. Sel juhul:
- Lülitage mootor kohe välja - võtke süüteküünla pistik maha.
- Osandage vaakumitoru.
- Eemaldage võõrkeha vaakumi sisselaskest.
- Tehke kindlaks, et miski ei blokeeri rootorit, enne kui kasutate masinat uuesti.
TÄHTIS! Liiga täis kott vähendab masina tõhusust ja võib põhjustada mootori ülekuumenemist.
Kui olete töö lõpetanud:
- Lülitage mootor ülal kirjeldatud viisil välja.
- Tühjendage kott, kui olete kasutanud masinat vaakumkogurina.
Tühikäigu seadistamine (joon. 5)
Tühikäiku tuleb seadistada, kui mootor kaldub välja lülituma või drosselklapi rakendamisel ei tuvastata tunduvaid kiiruseerinevusi.
Seadistamine toimub pärast mootori käivitamist kru-vikeerajaga kruvilt (D). Laske mootoril enne tühikäigu seadistamist mõni minut töötada.
- Keerake pääripäeva, et mootori pöördearvu tösta.
- Keerake vastupäeva, et mootori pöördearvu langetada.
Pärast seadistamist peaks mootor töötama tühikäigul ilma ebaühtlusteta või pausideta.
Mootori seiskamine
Avariiväljalülituse sammude järjekord:
- Kui osutub vajalikuks puhurseade vahetult seisata, siis lülitage süütelülti „OFF“ peale.
Normaalne sammude järjekord:
- Lükake mootori seiskamiseks gaasihoova fiksaator tagasi nii, et mootor töötab tühikäigul. Seadke seejärel sisse-/väljalüliti „OFF“ peale.
10. Tööjuhised
Käitamine
- Ärge suitsetage, kui valate sisse kütust või käsitsete seadet.
- Hoidke oma käed või kehaosad summutist ja süütekaablist eemal.
- Mootorseade toodab mootori töötamisel mürgiseid heitgaase. Ärge töötage kunagi suletud või halvasti ventileeritud ruumides.
- Kasutage tööriistu ainult päevavalguses või piisava tehisvalgustuse korral.
- Ärge alahinnake jõudu. Tagage alati stabiilne seis ja hoidke tasakaalu.
- Vältige võimaluse korral seadme käitamist märjas rohus.
- Pöörake eriti tähelepanu stabiilsele seisule.
- Alati köndige, ärge kunagi jookske.
• Hoidke ventilatsiooniava alati puhas. - Ärge suunake puhumisava kunagi inimestele või loomadele.
- Masinat tohib käitada ainult möistlikel aegadel - mitte vara hommikul või hilja öhtul, kui võidakse teisi häirida. Tuleb järgida kohalike ametite poolt avaldatud aegu.
-
Masinat tuleb käitada tööde teostamiseks mootori vöimalikult madala pöördearvuga.
-
Enne puhumise algust tuleb vabastada võõrkehad reha ja harjaga.
- Tolmuste tingimuste korral tuleb pealispinda kergelt niisutada või kasutada olemasolu korral kastmis-paigaldusosa.
- Tuleb kasutada kogu puhumisdüüsi otsakut, et öhu-vool saaks maapinna lähedal töötada.
- Pöörake tähelepanu lastele, koduloomadele, lahtistele akendele ja puhuge võõrkehad turvaliselt ära.
- Kui seade teeb ebatavalist müra või sellel esinevad ebatavalised vibratsioonid, siis tuleb see seejärel üle kontrollida. Ebatavaliselt tugevad vibratsioonid võivad operaatorit vigastada ja seadmel kahjustusi põhjustada.
- Seadet ei tohi defektsete või puuduvate kaitsesea-distega käitada.
- Ärge asetage kuuma mootorit kergesti süttivate esemete/ materjalide lähedusse.
- Puhuriga saate jääkmaterjale terrassilt, teedelt ja kori-doridest, murult, põösastest ja servadelt ära puhuda.
- Ärge asetage kuuma mootorit kergesti süttivate esemete/ materjalide lähedusse.
Puhumine ja imemine
- Kontrollige enne töö algust alati tööpiirkonda. Eemaldage köik esemed või jäägid, mida võidakse üles paisata või mis võivad seadmesse kinni jääda ja selle ummistada.
- Kontrollige püüdekotti regulaarselt ärakulumise või kahjustuste suhtes.
- Alternatiivselt võite seadet juhtida ka napilt maapinna kohal ja ühelt küljelt teisele liigutada, seejuures edaspidi kõndida ning düüsi jääkmaterjali eemaldamiseks tööpiirkonnale suunata.
- Puhuge jääkmaterjal praktiliseks hunnikuks kokku.
11. Puhastamine
Tähelepanu!
Tõmmake iga kord enne puhastamist süüteküünla pistik välja.
Ärge kastke seadet puhastamiseks mitte mingil juhul vette või teistesse vedelikesse.
Hoidke seadet turvalises ja kuivas kohas lastele kättesaamatul viisil.
Puhastamine
- Hoidke seadme ventilatsioonipilud mootori ülekuumenemise vältimiseks puhtad.
-
Puhastage seadme korpust regulaarselt pehme lapiga, võimalusel iga kord pärast kasutamist.
-
Hoidke ventilatsioonipilud vabad tolmust ja mustusest.
- Kui mustus ei tule maha, siis kasutage palun seebiveega niisutatud pehmet lappi.
- Kontrollige seadet regulaarselt enne töö algust.
- Ärge puhastage seadet ega pihustage sellele kunagi vett. Puhastage mootorikorpust ainult niiske lapiga ja ärge kasutage kunagi puhastusvahendit või lahustit! Seetõttu võivad seadme plastosad kahjustada saada. Kuivatage lõpuks mootorikorpus hoolikalt.
- Võtke kogumiskott pärast töö lõpetamist maha, pöö-rake ümber ja puhastage põhjalikult, et vältida hal-litust ja ebameeldivaid lõhnu.
- Tugevasti määrdunud püüdekotti võib pesta vee ja seebiga.
- Hõõruge tömbluku raske liikuvuse korral tömbluku hambad kuiva seebiga sisse.
- Puhastage imi-/puhurtoru määrdumise korral harjaga.
- Imetava materjaliga määrdumise töttu vöib ümberlülitushoova (puhumine/imemine) liikuvus raskemaks muutuda. Sel juhul taastab mitmekordne ümberlülitamine imemiselt puhumisele ümberlülitushoova liikuvuse.
- Kasutage ainult originaaltarvikuid ja -varuosi.
12. Ladustamine
Ladustage toodet ja selle tarvikuid pimedas, kuivas, pakaseta ning lastele kättesaamatus kohas.
Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage toodet originaalpakendis. Katke toode kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsit-susjuhendit toote juures.
Ettevaatust: Ärge pange seadet kunagi kauemaks 30 päevaks hoiule ilma järgnevaid samme läbi tegemata:
Seadme hoiulepanemine
Kui panete seadme kauemaks 30 päevaks hoiule, siis tuleb see selleks ette valmistada. Vastasel juhul aurub karburaatoris olev ülejäänud kütus ära ja jätab järele kummilaadse põhjasette. See võib raskendada käivitamist ja põhjustada kalleid remonditöid.
- Võtke kütusepaagi kork aeglaselt maha, et võimalik rõhk paagist välja lasta. Tühjendage ettevaatlikult paak. Tühjendage paaki ainult öues või hästi ventileeritud ruumides. Pöörake tähelepanu sellele, et kütus ei satu maapinda (keskkonnakaitse). Kasutage sobivat alust.
- Käivitage mootor ja laske sellel töötada, kuni mootor karburaatorist kütuse löppemisel seiskub.
• Laske mootoril maha jahtuda (u 5 minutit).
• Eemaldage süüteküünal. - Valage põlemiskambrisse 1 teelusikas 2-taktiöli. Tõmmake mitu korda aeglaselt starterinööri, et katta sisemised komponendid ölikelmega. Pange süüteküunal jälle sisse.
Juhis: Pange seade hoiule kuiva kohta kaugele eemale võimalikest süüteallikatest, nt ahjudest, gaasiga kuumaveeboileritest, gaasikuivatitest jms.
Uuesti käikuvõtmine
• Eemaldage süüteküünal.
- Tõmmake kiiresti starterinööri, et eemaldada põlemiskambrist ülemäärane öli.
- Puhastage süüteküünal ja pöörake tähelepanu süü- teküünla elektroodide öigele vahele; või kasutage öige elektroodide vahega uut süüteküünalt.
- Valmistage seade käituseks ette.
13. Hooldus
Süüteküünla vahetamine ja puhastamine (joon. 3)
Kontrollige vähemalt üks kord aastas või regulaarselt halva käivitumise korral süüteküünla elektroodide vahet. Külgelektroodi ja keskelektroodi korrektne vahekaugus on 0,63 mm/0,25".
- Oodake, kuni mootor on täielikult maha jahtunud.
- Tömmake süüteküünla pistik süüteküunlalt maha ja keerake süüteküünal kaasapandud süüteküünla võtmega välja.
- Elektroodi ülemäärasel kulumisel või paksu koorikuga kattumisel tuleb asendada süüteküünal sama tüüpi süüteküunlaga.
- Süüteküünla paksu koorikuga kattumine võib olla tingitud järgnevast: Liiga kõrge öliosakaal bensiinisegus, öli halb kvaliteet, liiga vana bensiinisegu või ummistunud õhufilter.
- Keerake süüteküünal käsitsi täielikult keermesse. Vältige seejuures süüteküünla viltu seadumist.
- Pingutage süüteküünal kaasapandud süüteküünla võtmega kinni.
- Momentvõtme kasutamisel on pingutusmoment 12-15 Nm.
- Pistke süüteküünla pistik korrektselt süüteküünlale.
Õhufiltri puhastamine (joon. 4)
Määrdunud öhufilter vähendab mootori võimsust väiksema öhuvoolu töttu karburaatorile. Tolm ja öietolm ummistavad vahtkummfiltri poore. Regulaarne kontroll on seetöttu asendamatu.
- Vabastage (A) õhufiltri kate (B) ja eemaldage vaht-kumm-filterelement (C).
- Paigaldage õhufiltri kate (B) taas, et midagi ei ku-kuks õhukanalisse.
- Peske filterelementi soojas seebivees, loputage ära ja laske öhu käes kuivada.
Tähelepanu: Ärge puhastage öhufiltrit kunagi bensiini või põlemisvõimeliste lahustitega.
Et mitte lühendada mootori eluiga, tuleb kahjustatud öhufilter kohe asendada.
Hoiatus!
Ärge laske mootoril kunagi töötada, kui öhufiltri element pole sisse pandud.
KÜTUSEFILTER
Kütusepaagi sisemuses asub filter, mis takistab mustuse sattumist mootorisse. Filter tuleks lasta üks kord aastas edasimüüjal välja vahetada.
Me töötasime oma masinad välja nii, et need töötavad minimaalse hooldustarbega pikema ajavahemiku vältel. Nõuetekohane talitlus sõltub masina regulaarsest hooldusest ja puhastamisest.
Pöörake alati tähelepanu sellele, et köik mutrid, poldid ja kruvid on tugevasti kinni pingutatud ning istuvad korralikult, et seade oleks käitusohutus seisundis.
- Asendage kulunud või defektsed osad.
- Kasutage ainult originaalvaruosi ja -tarvikuid.
• Ladustage seadet alati kuivas kohas.
Kõigi kahjude eest, mis tekivad käesolevas kasutusjuhendis esitatud juhiste eiramise tõttu, vastutab kasutaja ise.
See kehtib ka volitamata muudatuste kohta seadmel, volitamata varuosade, paigaldusosade, tööriistade, liigivõõra ja mitte sihtotstarbekohase kasutuse ning defektsete detailide kasutamise järgkahjude kohta.
Hoiatus!
Kasutage ainult tootja originaalvaru- ja tarvikuosi. Ei- ramise korral võib jõudlus väheneda, vigastused tek- kida ja garantii kehtivuse kaotada.
Veenduge pärast remonti või hooldust, kas köik ohutustehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest.
Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.
Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.
Tähtis juhis remondi korral:
Palun pidage toote remondiks tagasitarnimisel silmas, et toote tuleb saata ohutusalastel põhjustel teenindus- jaama öli- ja kütusevabalt.
14.1 Varuosade tellimine
Varuosade tellimisel tuleks edastada järgnevad andmed:
- Mudelinimetus
- Artiklinumber
• Tüübisildi andmed
14.2 Teenindus-informatsioon
Tuleb silmas pidada, et selle toote puhul vajatakse ka- sutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.
Kuluosad*: süüteküünal, öhufilter, kütusefilter, püüdekott
* ei sisaldu tingimata tarnekomplektis!
15. Utiliseerimine ja taaskäitlus
Juhised pakendi kohta
Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.
Kasutusest kõrvaldatud seadme utiliseerimisvõi-maluste kohta saate teavet kohalikust valla- või linnavalitsusest.
Kütused ja ölid
- Enne seadme utiliseerimist tuleb kütusepaak ja mootoriöli mahuti tühjendada!
- Kütus ja mootoriöli ei kuulu olmeprügisse ega kanalisatsiooni, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
- Tühjad öli- ja kütusemahutid tuleb utiliseerida keskkonnasöbralikult.
16. Rikete körvaldamine
Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie toode ei tööta ükskord öigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.
| Rike Võimalik põhjus Abinõu | ||
| Seade ei tööta • Öhufilter määrdunud | Kütusefilter ummistunudPuuduv kütusevarustusViga kütusetorustikusKäivitusseadis on defektneMootor tömbas end täisSüüteküünla pistik pole peale pistetudPuudub süütesädeMootor defektneKarburaator defektnePuhur-/ imitoru pole täielikult monteeritud | Puhastage/asendage öhufilterPuhastage kütusefilter või asendage uuegaTankimineKontrollige kütusetorustikud murdekohtade või kahjustuste suhtes üleVõtke ühendust teeninduspunktigaEemaldage, puhastage ja kuivatage süüteküünal, seejärel tömmake mitu korda starterinööri, monteerige süüteküünal taasKontrollige süüteküünla pistiku öiget istuPuhastage või asendagesüüteküünal / kontrolligesüütekaablit kahjustuste suhtesVõtke ühendust teeninduspunktigaVõtke ühendust teeninduspunktigaMonteerige 2-osalise puhur-/ imitoru |
| Seade käivitub ja sureb välja Karburaatori vale seadistus (tühikäigupöörded) | Võtke ühendust teeninduspunktiga | |
| Seade töötab katkestustega (jätab vahele) | Karburaator on valesti seadistatudSüüteküünal nõgineSisse-/väljalüliti defektne | Võtke ühendust teeninduspunktigaPuhastage või asendagesüüteküünalVõtke ühendust teeninduspunktiga |
| Suitsuemissioon • Vale kütusesegu | Karburaator on valesti seadistatud | Kasutage kahetakti-secu seguvahekorras 40:1Võtke ühendust teeninduspunktiga |
| Seade ei arenda täit võimsust • Öhufilter on määrdunudKarburaator on valesti seadistatudPüüdekott on täisPüüdekott on määrdunudValikulüliti vales positsioonisSeade ummistunud või võörkehaga blokeeritud | Puhastage või asendage öhufilterVõtke ühendust teeninduspunktigaKontrollige summuti üleTühjendage püüdekottPuhastage püüdekottSeadke valikulüliti sümbolile SisseimemineKörvaldage ummistused ja blokaadid (vt peatükki Puhastamine ja hooldus) | |
Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.
