Marca	Scheppach
Modello	LBH2600P
Tipo	Soffiatore / aspiratore di foglie
Dimensioni (L x l x H)	1250 x 550 x 370 mm
Peso (soffiatore)	4,7 kg
Peso (aspiratore)	5,9 kg
Peso totale	6,4 kg
Tipo di motore	Motore a 2 tempi, raffreddamento ad aria
Cilindrata	25,4 cm³
Potenza nominale	0,7 kW
Velocità max. dell'aria	260 km/h
Volume del sacco raccoglitore	50 L
Capacità del serbatoio carburante	650 cm³
Rapporto di miscela benzina/olio	40:1
Livello di potenza sonora (LWA)	108,4 dB
Livello di pressione sonora (LpA)	97,0 dB
Vibrazioni (impugnatura inferiore)	15,1 m/s²
Vibrazioni (impugnatura superiore)	11,92 m/s²
Funzioni	Soffiatura e aspirazione con triturazione
Dispositivi di sicurezza	Blocco grilletto, griglia di protezione, arresto di emergenza
Manutenzione	Pulizia filtro aria, candela d'accensione, svuotamento carburante per stoccaggio >30 giorni
Parti di usura	Candela d'accensione, filtro aria, filtro carburante, sacco raccoglitore

Domande frequenti - LBH2600P SCHEPPACH

Qual è il rapporto di miscela benzina/olio per il LBH2600P?

Il rapporto di miscela raccomandato è di 40:1, cioè 40 volumi di benzina senza piombo per 1 volume di olio motore 2 tempi. Utilizzare esclusivamente olio speciale per motori a 2 tempi.

Come avviare il soffiatore quando è freddo?

Posizionare l'interruttore su Acceso (I), mettere la leva dello starter in posizione di avviamento a freddo, azionare la pompa della benzina 5 volte, quindi tirare 3-5 volte il cavo di avviamento. Una volta che il motore è in moto, riportare lo starter in posizione di lavoro.

Cosa fare se il motore non si avvia?

Controllare il filtro aria (pulirlo), il filtro carburante, la candela d'accensione (pulirla o sostituirla) e assicurarsi che i tubi di aspirazione/soffiatura siano montati correttamente. Se il problema persiste, contattare il servizio post-vendita.

Posso utilizzare l'apparecchio come aspiratore senza il sacco raccoglitore?

No, l'apparecchio in modalità aspirazione deve essere utilizzato solo con il sacco raccoglitore montato. Ciò garantisce la sicurezza e il corretto funzionamento della triturazione.

Come mantenere il filtro aria?

Svitare il coperchio del filtro, rimuovere il filtro in schiuma, lavarlo con acqua saponata calda, risciacquarlo e lasciarlo asciugare all'aria. Non utilizzare mai benzina o solventi infiammabili. Rimontare il filtro asciutto.

Qual è la procedura per conservare l'apparecchio per più di 30 giorni?

Svuotare il serbatoio del carburante, far girare il motore fino all'arresto per svuotare il carburatore, rimuovere la candela, versare un cucchiaino di olio 2 tempi nella camera di combustione, tirare il cordone, quindi rimontare la candela. Conservare in un luogo asciutto e al riparo dal gelo.

Quali dispositivi di protezione individuale sono raccomandati?

Indossare sempre occhiali di protezione, una protezione acustica, guanti da lavoro, scarpe robuste e pantaloni lunghi. In caso di polvere, utilizzare una maschera respiratoria.

Cosa fare se il sacco raccoglitore è troppo pieno?

Un sacco troppo pieno riduce le prestazioni e può surriscaldare il motore. Spegnere il motore, aprire la cerniera lampo e svuotare il sacco. Non raccogliere erba o foglie umide per evitare ostruzioni.

Come regolare il minimo del motore?

Lasciare girare il motore al minimo per alcuni minuti. Utilizzare un cacciavite per girare la vite di regolazione (D): in senso orario per aumentare il regime, antiorario per diminuirlo. Il motore deve girare stabile senza spegnersi.

Posso utilizzare l'apparecchio sotto la pioggia o su foglie bagnate?

È sconsigliato utilizzare l'apparecchio su foglie umide, poiché ciò può ostruire il rotore e il sacco. Evitare anche di utilizzarlo sotto la pioggia per motivi di sicurezza elettrica e rischio di scivolamento.

MANUALE UTENTE LBH2600P SCHEPPACH

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Prima della messa in funzione leggere e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza!
	Utilizzare occhiali protettivi!
	Avviso! In caso di mancata osservanza, possibile pericolo di morte, pericolo di lesioni o danni all'attrezzo.
	Attenzione: pericolo di lesioni!Non allungare mai le mani nei pressi delle lame.
	Livello di potenza acustica garantito
	Attenzione! Pericolo di lesioni dovuto alla proiezione di oggetti verso l'esterno.
	Attenzione! Lo scarico e altre parti del motore diventano molto caldi durante il funzionamento; non toccarli.
	Tenere gli spettatori a distanza.
	Impiegare degli otoprotettori!
	Il prodotto è conforme alle direttive europee in vigore.
	Il prodotto è conforme alle direttive serbe in vigore.
	Attenzione: sostanze potenzialmente infiammabili. Divieto di fumare, di fiamme libere e fuoco!
	Azionare il pulsante della pompa di benzina
	Capacità del serbatoio
	Simbolo per il rapporto di miscela benzina/olio da riempire sul coperchio del serbatoio 40:1.
	Indossare guanti da lavoro!
	Indossare calzature rigide!
	Attenzione! Pericolo di lesioni a causa del rullo con lame rotante! Quando la macchina è in funzione, tenere mani e piedi al di fuori delle aperture.
[w4x8]	Leva di avviamento (starter) "Avviamento a freddo"Leva di avviamento (starter) "Avviamento a caldo e funzionamento"

Indice: Pagina:

1. Introduzione 58
2. Descrizione del prodotto (Fig. 1)....58
3. Contenuto della fornitura 58
4. Impiego conforme alla destinazione d'uso....58
5. Indicazioni di sicurezza generali 60
6. Rischi residui 62
7. Dati tecnici 62
8. Disimballaggio 62
9. Montaggio e utilizzo....63
10. Istruzioni di lavoro....66
11. Pulizia....67
12. Stoccaggio 67
13. Manutenzione 68
14. Riparazione e ordine dei pezzi di ricambio 69
15. Smaltimento e riciclaggio 69
16. Risoluzione dei guasti....70
17. Dichiarazione di conformità....398

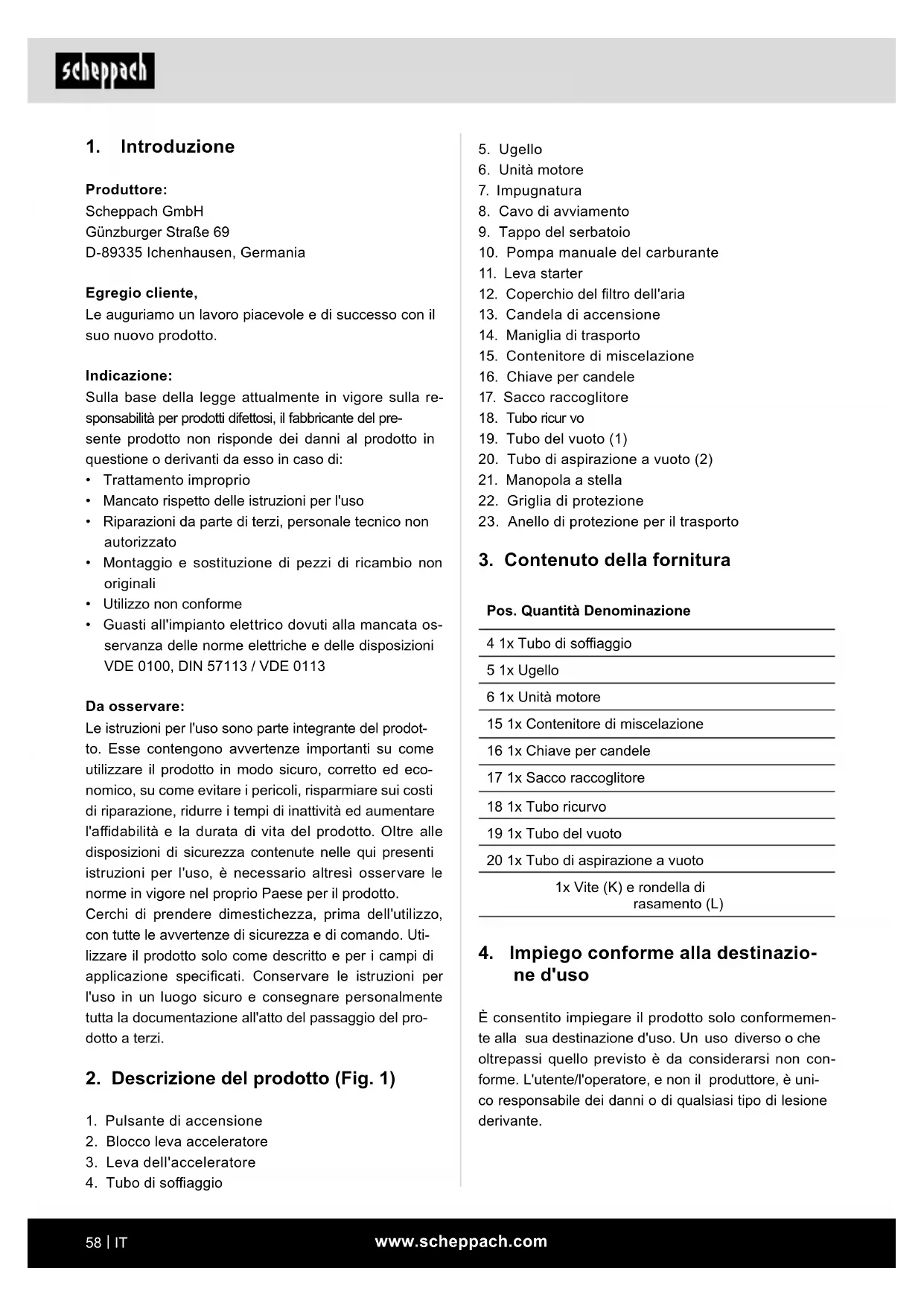

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.

Indicazione:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:

• Trattamento improprio
  • Mancato rispetto delle istruzioni per l'uso
• Riparazioni da parte di terzi, personale tecnico non autorizzato
• Montaggio e sostituzione di pezzi di ricambio non originali
  • Utilizzo non conforme
• Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.

Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.

2. Descrizione del prodotto (Fig. 1)

1. Pulsante di accensione
2. Blocco leva acceleratore
3. Leva dell'acceleratore

4. Tubo di soffiaggio

5. Ugello

6. Unità motore
7. Impugnatura
8. Cavo di avviamento
9. Tappo del serbatoio
10. Pompa manuale del carburante
11. Leva starter
12. Coperchio del filtro dell'aria
13. Candela di accensione
14. Maniglia di trasporto
15. Contenitore di miscelazione
16. Chiave per candele
17. Sacco raccoglitore
18. Tubo ricur vo
19. Tubo del vuoto (1)
20. Tubo di aspirazione a vuoto (2)
21. Manopola a stella
22. Griglia di protezione
23. Anello di protezione per il trasporto

3. Contenuto della fornitura

Pos. Quantità Denominazione

4 1x Tubo di soffiaggio

5 1x Ugello

6 1x Unità motore

15 1x Contenitore di miscelazione

16 1x Chiave per candele

17 1x Sacco raccoglitore

18 1x Tubo ricurvo

19 1x Tubo del vuoto

20 1x Tubo di aspirazione a vuoto

1x Vite (K) e rondella di rasamento (L)

4. Impiego conforme alla destinazione d'uso

È consentito impiegare il prodotto solo conformemente alla sua destinazione d'uso. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.

L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che utilizzano il prodotto e ne eseguono la manutenzione devono possedere una certa dimestichezza con lo stesso ed essere al corrente dei possibili pericoli.

Modifiche al prodotto escludono completamente la responsabilità del produttore per i danni che ne derivano.

Il prodotto può essere utilizzato soltanto con componenti e accessori originali del produttore.

Osservare le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici.

La macchina è conforme alla Direttiva Macchine CE attualmente in vigore.

• Prima di iniziare l'attività, è necessario che tutti i dispositivi di protezione e di sicurezza siano montati sulla macchina.
• Il dispositivo aspiratore/soffiatore per foglie è consentito solo per il soffiaggio di foglie e scarti di giardino, quali erba e ramoscelli. Non è permesso un impiego diverso.
• Il dispositivo aspiratore/soffiatore per foglie può essere utilizzato solo per foglie, erba e simili asciutti.
• La macchina è concepita per l'utilizzo esclusivo da parte di un'unica persona.
• La persona addetta è responsabili, nell'area di lavoro, per la sicurezza di terzi.
• Osservare tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.
• Mantenere leggibili tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.
• Utilizzare la macchina solo in perfette condizioni tecniche e secondo le disposizioni, attenendosi alle istruzioni d'uso nella piena consapevolezza dei rischi e delle norme di sicurezza!
• In particolare provvedere immediatamente a (far) riparare qualsiasi guasto in grado di compromettere la sicurezza!
• Osservare le disposizioni relative alla sicurezza, al lavoro e alla manutenzione del produttore e le misure indicate nei Dati tecnici.

• Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.

• La macchina può essere utilizzata, sottoposta a manutenzione o riparata soltanto da persone specializzate che abbiano familiarità con essa e siano state istruite sui pericoli. Modifiche arbitrarie alla macchina escludono la responsabilità del fabbricante per i danni che ne derivano.

• Utilizzare il dispositivo in modalità operativa di aspirazione solo se è installato il sacco raccoglitore.
• Non aspirare materiali ardenti, incandescenti o fumanti (ad es. sigarette, braci, etc.), né vapori o sostanze infiammabili, velenose o esplosive.
• La macchina può essere utilizzata soltanto con accessori e utensili originali del fabbricante.
• Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il fabbricante non si assume alcuna responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.
• Lo strumento non può essere utilizzato a scopo commerciale, artigianale o industriale.
• Qualora non si sia certi della sicurezza di una certa condizione di lavoro, non operare con la macchina.

AVVERTENZA! Si prega, per la propria sicurezza personale, di leggere il presente manuale prima della messa in funzione dell'apparecchio e di prendere visione delle indicazioni di sicurezza generali. Qualora l'apparecchio sia affidato a terzi, allegare sempre questo manuale d'uso.

Si prega di osservare che i nostri prodotti non sono destinati a un uso commerciale, artigianale o industriale. Si declina ogni responsabilità qualora il prodotto venga impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Il fabbricante non si assume alcuna responsabilità per danni causati da un impiego non conforme alla destinazione d'uso o da un utilizzo improprio.

Spiegazione delle parole di segnalazione nelle istruzioni per l'uso

PERICOLO

Dicitura di segnalazione indicante la presenza di una situazione imminente di pericolo che, se non viene evitata, porta alla morte o a gravi lesioni.

AVVISO

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può portare alla morte o a gravi lesioni.

CAUTELA

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, può comportare lesioni di lieve o media entità.

ATTENZIONE

Dicitura di segnalazione indicante una possibile situazione di pericolo che, se non viene evitata, potrebbe comportare danni materiali al prodotto o proprietà.

5. Indicazioni di sicurezza generali

⚠ AVVISO Leggere tutte le indicazioni di sicurezza e le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo prodotto.

L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

⚠ AVVISO Leggere le indicazioni di sicurezza e le istruzioni. L'inosservanza degli avvertimenti di sicurezza e delle istruzioni può provocare incendi e/o lesioni gravi. Utilizzare solo il carburante suggerito nelle presenti istruzioni (vedere capitolo: Carburanti e lubrificanti). Non utilizzare mai carburante non miscelato con olio per motore a 2 tempi. Questo potrebbe provocare la rottura irreversibile dello strumento e il decadimento della garanzia del fornitore.

Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.

Addestramento

- Leggere attentamente e in modo completo le presenti istruzioni per l'uso. Familiarizzarsi con gli elementi di comando o di regolazione e l'uso conforme del dispositivo.

• Le persone che, a causa delle loro capacità fisiche, psichiche o mentali o della loro inesperienza o man-cata conoscenza, non sono in grado di utilizzare lo strumento in modo sicuro, non devono azionarlo senza un'adeguata sorveglianza o la guida di una persona responsabile. Sorvegliare i bambini per evitare che giochi con l'apparecchio.
  • Non fare mai giocare i bambini con il dispositivo.
• Non lasciare mai che altre persone che non abbiano dimestichezza con le presenti istruzioni utilizzino il dispositivo. Le norme locali possono definire l'età minima dell'utilizzatore.
• Non utilizzare mai il dispositivo se nelle vicinanze sono presenti persone, in particolare bambini o animali domestici.
• L'operatore è responsabile di eventuali incidenti o pericoli a danno personale di terzi o delle loro proprietà.

Avvertenze generali

• Non indossare indumenti larghi o gioielli. Indossare pantaloni lunghi per la protezione delle gambe. In caso si portino capelli lunghi, indossare un copricapo. Vestiti larghi, gioielli e capelli lunghi possono impigliarsi nelle parti in movimento. Indossare indumenti da lavoro adatti, resistenti e aderenti.
• Spegnere sempre il motore del dispositivo quando si parcheggia la macchina e prima di operare sul dispositivo stesso.
• Indossare occhiali protettivi durante i lavori.
• Per gli operatori con problemi respiratori o in caso di lavori con generazione di polvere, è necessario indossare una mascherina di protezione.
• Non utilizzare mai il dispositivo con dispositivi di sicurezza o schermatura danneggiati

Sicurezza sul posto di lavoro

• Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
• Non lavorare con il dispositivo in aree a rischio di esplosione, nelle quali si trovano fluidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono infiammare la polvere o i vapori.
• Tenere i bambini e le altre persone distanti durante l'utilizzo del dispositivo. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

Sicurezza delle persone

• Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con l'attrezzo. Non utilizzare l'attrezzo quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso può causare lesioni gravi.
• Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, casco di protezione o otoprotettori, a seconda del tipo di utilizzo dello strumento, riduce il rischio di lesioni.
• Evitare una messa in funzione accidentale. Se durante il trasporto dello strumento si tiene il dito sull'interruttore, possono verificarsi incidenti.
• Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo. Un attrezzo o una chiave che si trovano all'interno di una parte del dispositivo in movimento possono provocare delle lesioni.
• Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'attrezzo in situazioni inattese.
• Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli.
• Tenere capelli, capi d'abbigliamento e guanti lon- tani dalla parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

Utilizzo e gestione dell'apparecchio

• Non sovraccaricare l'apparecchio. Utilizzare per il proprio lavoro l'attrezzo appositamente previsto. Con un attrezzo adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.
• Non utilizzare attrezzi con interruttore difettoso. Un attrezzo che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
• Tenere gli strumenti non utilizzati fuori dalla portata dei bambini. Non lasciare che il dispositivo venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli strumenti sono pericolosi se utilizzati da persone inesperte.
• Conservare gli strumenti con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo.

Fare riparare le parti danneggiate prima dell'utilizzo del dispositivo. Molti infortuni sono causati da una cattiva manutenzione degli strumenti.

- Utilizzare il dispositivo, gli accessori, gli strumenti impiegati etc. attenendosi alle istruzioni. Prendere anche in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo dei dispositivi per applicazioni diverse da quelle previste può comportare situazioni pericolose.

Trattamento sicuro dei carburanti

I carburanti e i loro fumi sono potenzialmente infiammabili e possono causare gravi danni se inalati o se vengono a contatto con la pelle. Nel trattamento del carburante, è pertanto necessario prestare la massima cautela e provvedere a una buona ventilazione.

• Spegnere il motore prima del rifornimento e lasciare raffreddare il dispositivo.
• Non fumare durante il rifornimento ed evitare fiamme libere (Fig. 2).
• Indossare un paio di quanti durante il rifornimento.
• Non procedere al rifornimento in locali chiusi (pericolo di esplosione).
• Fare attenzione a non rovesciare il carburante o l'olio. Pulire subito il dispositivo in caso di versamenti di carburante o olio. Cambiarsi subito d'abito in caso di versamenti di carburante o olio.
  • Assicurarsi che non penetri del carburante all'interno della rete fognaria.
• Richiudere con cura il tappo del serbatoio dopo il rifornimento e assicurarsi che non si stacchi durante il funzionamento.
• Verificare che il tappo del serbatoio e le linee della benzina siano a tenuta. In caso di difetti di tenuta, non azionare il dispositivo.
• Trasportare e immagazzinare il carburante solo in recipienti idonei e appositamente contrassegnati.
• Tenere i carburanti fuori dalla portata dei bambini.
• Non trasportare e immagazzinare i carburanti nei pressi di sostanze combustibili o facilmente infiammabili, né vicino a scintille o fiamme libere.
• All'avvio del dispositivo, allontanarsi di almeno tre metri dal luogo di rifornimento.
• Per ridurre il pericolo di incendio, tenere motore e marmitta liberi da resti di taglio, foglie e lubrificanti!
• Mantenere le maniglie asciutte, pulite e libere da miscele di lubrificante.
• Non fare mai rifornimento con carburante a motore acceso o caldo.

6. Rischi residui

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

Anche in caso di impiego conforme alla destinazione d'uso, possono sussistere dei rischi residui dovuti alla struttura determinata dall'uso previsto, nonostante il rispetto di tutte le norme di sicurezza pertinenti.

Una grande cautela e attenzione riducono il rischio di lesioni personali e danni materiali.

• Lesioni dovute alla proiezione di pezzi.
  • Rottura e proiezione all'esterno di pezzi della lama.
• Pericolo di intossicazione da monossido di carbonio in caso di utilizzo del dispositivo in ambienti chiusi o con scarsa ventilazione.
• Pericolo di ustioni in caso di contatto con componenti caldi.
• Compromissione dell'udito all'atto di lavori prolungati e costanti senza indossare otoprotettori.

Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

I rischi residui possono essere minimizzati se si rispettano nel complesso "indicazioni di sicurezza" e "uso conforme alla destinazione d'uso", nonché le istruzioni per l'uso della macchina stessa.

7. Dati tecnici

Dimensioni L x P x H 1250 x 550 x 370 mm

Velocità dell'aria max. 260 km/h
Volume del sacco raccoglitore	50 l
Azionamento
Cilindrata 25,4 cm	3
Potenza nominale del motore	0,7 kW
Velocità di minimo 3500 ± 300 min	-1
Volume del serbatoio di benzina	650 cm^3
Emissioni di CO_2	1443 g/kWh
Tipo di motore Motore a 2 tempi,raffreddato ad aria
Peso del soffiatore per foglie	4,7 kg

Peso dell'aspiratore per foglie

5,9 kg

Peso totale 6,4 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

⚠ Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Informazioni relative all'emissione sonora in base a ISO 11094:1991

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L_WA	108,4 dB
Livello di pressione acustica L_pA	97,0 dB
Incertezza K_wA/pA	3 dB

Valori caratteristici delle vibrazioni

Valore di vibrazione in base a EN 15503:2009

Maniglia superiore A_hv	15,1 m/s ^2
Maniglia inferiore A_hv	11,92 m/s ^2
Incertezza K_h	1,5 m/s ^2

Ridurre al minimo l'emissione sonora e le vibrazioni!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo: △

8. Disimballaggio

• Aprite l'imballaggio ed estraete con cautela il prodotto.

• Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).

• Controllate se il contenuto della fornitura è completo.

• Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.

AVVISO!

Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Montaggio e utilizzo

ATTENZIONE! Prima di qualsiasi operazione sul dispositivo (pulizia, ispezione, manutenzione o altro), spegnere sempre lo strumento.

ATTENZIONE!

Rimuovere l'anello di protezione per il trasporto (23) Fig. 1.

Soffiatore per foglie

Montaggio tubo soffiatore: (Fig. 7-9)

⚠ AVVERTENZA: L'apparecchio non deve in nessun caso essere acceso o utilizzato prima del montaggio completo.

• Rimuovere la vite(K) e la relativa rondella piana (L) sullo scarico dell'aria.
• Allineare il tubo soffiatore (4) con la sporgenza dello scarico dell'aria, avvicinare il flessibile spingendo e ruotare di 90° in senso orario per fissarlo in modo stabile.
• Fissare il tubo soffiatore (4) con la vite (K) e le rondelle piane (L) sul sistema di scarico dell'aria.
• Allineare l'ugello (5) con la sporgenza (P) del tubo soffiatore, avvicinare l'ugello e il tubo spingendo e ruotare di 90° in senso orario per fissare in modo stabile.

⚠ Avviso! Utilizzare solo pezzi di ricambio e accessori originali del fabbricante. In caso di inosservanza di tale indicazione, è possibile una riduzione della potenza, il presentarsi di lesioni, nonché un decadimento della garanzia. Non utilizzare mai la macchina senza protezione!

Aspiratore per foglie

Montaggio: (Fig. 6 - 10)

⚠ AVVERTENZA: L'apparecchio non deve in nessun caso essere acceso o utilizzato prima del montaggio completo.

Montaggio del tubo di aspirazione (Fig. 10-14)

• Rimuovere la vite (K) e la rondella piana (L).
• Allineare il tubo (18) con la sporgenza dello scarico dell'aria, dopodiché far scorrere il tubo attraverso lo scarico dell'aria e ruotarlo di 90° in senso antiorario per fissarlo definitivamente.
• Inserire l'estremità del tubo (18) nel sacco raccogli-tore (17) e chiudere l'apertura con il nastro in vel-cro fornito.
• Fissare il tubo (18) con la vite (K) e le rondelle piane (L) sullo scarico dell'aria.
• Allentare la manopola a stella (21) e aprire la griglia di protezione (22).
• Allineare il tubo di aspirazione (19) con la sporgenza dell'ingresso, far scorrere il tubo verso la sporgenza e ruotarlo di 90° in senso orario per fissarlo definitivamente.
• Allineare il secondo tubo di aspirazione (20) con la sporgenza del primo tubo (19), spingere i due tubi insieme e ruotarlo di 90° in senso orario per fissarlo definitivamente.
• Mettere in spalla la borsa e regolare l'altezza con la tracolla.

Indicazione: Notare che dopo il fissaggio sull'apparecchio i due tubi di aspirazione sono collegati in modo fisso tra loro e non possono più essere smontati!

Comando dell'apparecchio

⚠ Attenzione!

Prima della messa in funzione del prodotto, è ob- bligatorio montarlo completamente!

Preparazione al lavoro

Controllare l'apparecchio prima di ogni messa in fun- zione:

• Tenuta del sistema del carburante.
• Stato impeccabile ed integrità dei dispositivi di protezione e del dispositivo di taglio.
• Posizionamento corretto di tutti i collegamenti a vite.
• Mobilità di tutte le parti in movimento.
• Uno sportello di protezione (E) è chiuso e tutti gli interruttori di sicurezza (F) sono attivati (Fig. 15).

Carburante ed olio

Carburanti consigliati

Utilizzare una miscela di benzina senza piombo e di olio speciale per motori a 2 tempi.

Realizzare la miscela di carburante come da tabella di miscelazione del carburante.

Attenzione: Non utilizzare una miscela di carburante che sia stata stoccata per un periodo superiore a 90 giorni.

Attenzione: Non utilizzare olio per motori a 2 tempi con un rapporto di miscela consigliato di 40:1. In caso di danni al motore dovuti a lubrificazione insufficiente, decade la garanzia del produttore sul motore.

Attenzione: Utilizzare per il trasporto e lo stoccaggio di carburante solo contenitori appositamente predisposti e ammessi.

Inserire sempre la quantità corretta di benzina ed olio per motore a 2 tempi nella bottiglia di miscelazione in dotazione. Scuotere poi bene il contenitore.

Non utilizzare mai olio per motori a 4 tempi o motori a 2 tempi raffreddati ad acqua. Questo potrebbe sporcare la candela d'accensione, bloccare l'elemento di scarico dell'aria o fare incastrare l'anello del pistone.

Le miscela di carburante non utilizzate per un mese o più possono intasare il carburatore o influenzare il funzionamento del motore. Inserire il carburante non necessario all'interno di un contenitore a tenuta d'aria e conservarlo in un locale buio e freddo.

Tabella di miscelazione del carburante

Procedura di miscelazione: 40 parti di benzina per 1 parte di olio

Esempio:

1 | Benzina : 0,025 | Olio per motore a 2 tempi
5 | Benzina : 0,125 | Olio per motore a 2 tempi

Avviso! Fare attenzione ai gas di scarico.

Spegnere sempre il motore prima di eseguire il rifornimento. Non inserire mai benzina nello strumento mentre il motore è in funzione o è caldo.

Sussiste il pericolo di incendio!

Riempire il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante non penetri nel terreno (tutela ambientale).

Utilizzare un supporto idoneo.

Riempimento con benzina

Pericolo di lesioni! La benzina è esplosiva!

Spegnere il motore e farlo raffreddare!

• Indossare guanti protettivi!
• Evitare il contatto con la pelle o gli occhi!
• Attenersi assolutamente alla sezione "Istruzioni di sicurezza".
• Rifornire il dispositivo solo all'aperto o in aree con sufficiente ventilazione.

- Pulire la zona circostante l'area di riempimento. Impurità nel serbatoio causano anomalie di funzionamento. Scuotere ancora una volta il contenitore con la miscela di carburante prima di rabboccare con esso il serbatoio.

- Aprire con cautela il tappo del serbatoio, per scaricare l'eventuale sovrapressione presente.

- Riempire attentamente con la miscela di carburante fino al bordo inferiore del bocchettone di riempimento.

- Richiudere il tappo del serbatoio. Accertarsi che il tappo del serbatoio sia chiuso a tenuta.

- Pulire il tappo del serbatoio e l'area circostante.

- Verificare l'assenza di difetti di tenuta sulle linee del carburante.

- Prima dell'avvio del motore, allontanarsi di almeno tre metri dal luogo di rifornimento.

Scaricare la benzina

Svuotare il serbatoio solo all'aperto o in locali con suficiente ventilazione. Assicurarsi che il carburante non penetri nel terreno (tutela ambientale). Utilizzare un supporto idoneo.

• Tenere un contenitore di raccolta sotto al tappo di scarico della benzina.
• Aprire il tappo a vite del serbatoio e rimuoverlo.
• Fare uscire la miscela benzina/olio completamente.
• Stringere di nuovo manualmente il tappo a vite del serbatoio.

Eseguire in controllo prima dell'uso!

• Controllare che lo strumento sia in condizioni sicure.
• Verificare eventuali perdite sullo strumento.
• Controllare la presenza di danni visibili sullo strumento.
• Controllare che tutti i componenti dello strumento siano applicati in modo sicuro.
• Controllare che tutti i dispositivi di sicurezza siano in condizioni adeguate.

Messa in funzione del dispositivo

• Prima della messa in funzione del dispositivo, occorre assicurarsi che il raccordo del tubo sia applicato correttamente.
• Attenersi alle indicazioni per l'avvio del motore descritte nelle istruzioni per l'uso.
  • Assicurarsi che nulla possa coprire lo scarico, in quando questo genera calore.
• Tenere destra la maniglia con la mano destra e ruotare il tubo soffiatore avanti e indietro, in modo da liberare la superficie desiderata dalle impurità.
• Nell'impugnatura sono integrati la leva gas e l'interruttore ON/OFF.
• Il bloccaggio della leva gas permette di bloccare il motore a pieno gas senza premere costantemente la leva gas. Attenzione: Prima dello spegnimento dell'apparecchio, riportare l'arresto della leva dell'acceleratore in posizione di minimo.

La macchina può essere utilizzata sia come soffiatore che come raccoglitore a vuoto.

Per entrambe le applicazioni è necessario montare correttamente gli accessori corrispondenti, compresi nel contenuto della fornitura.

Avviso: Il disimballaggio e il montaggio del modulo devono essere effettuati su una superficie piana e sta- bile, con spazio sufficiente per spostare la macchina e il suo imballaggio.

IMPORTANTE I sistemi di sicurezza impediscono l'avvio del motore se il tubo a vuoto o il tubo soffiatore non sono montati correttamente.

CONTROLLO DELLA MACCHINA

Prima di intraprendere i lavori, si prega:

• Verificare che tutte le viti sulla macchina siano ben strette.
• Quando si impiega il raccoglitore a vuoto, assicurarsi che il sacchetto si adatti bene e che la cerniera sia chiusa.

• Verificare che il filtro dell'aria sia pulito.

• Verificare se le manopole sono ben fissate.

• Preparare gli accessori in funzione del tipo di lavoro (come soffiatore o raccoglitore a vuoto) e assicurarsi che siano montati correttamente.

Avviare (Fig. 6)

Non appena si è montato lo strumento correttamente, avviare il motore come segue:

1. Premere lo starter motore (1) in posizione di accensione (I).
2. Portare la leva starter (11) in posizione .
3. Premere la pompa della benzina (10) più di 5 vol- te (G).
4. Tirare la maniglia del cavo dello starter (8) da 3 a 5 volte per avviare il motore.
5. Se il motore è in funzione, attendere brevemente e portare poi la leva starter (11) in posizione |

6. Se si presentano dei problemi, portare subito lo starter motore (1) su "0" per arrestare il motore. Fare attenzione al fatto che la macchina può continuare a muoversi per alcuni secondi.

7. Per l'avvio del motore a caldo (fino a 15 minuti), è possibile lasciare la leva starter in posizione "Avviamento a caldo e funzionamento".

Indicazione: Se il motore non si avvia nemmeno dopo molteplici tentativi, leggere la sezione "Eliminazione dei problemi al motore".

Indicazione: Estrarre il cavo di avviamento sempre in modo diritto. Se lo si estrae formando un angolo, si genera dell'attrito sull'occhiello. A seguito di tale attrito, la corda si consuma e si usura più rapidamente. Tenere sempre la maniglia del dispositivo di accensione quando il cavo si reinserisce.

Non lasciare mai che la corda scatti all'indietro dopo che è stata estratta.

Modalità operative

Funzionamento del soffiatore per foglie

Attenzione: Durante il lavoro, occorre tenere sempre saldamente la macchina con la mano destra sull'impugnatura superiore.

La velocità del motore deve essere regolata in base al tipo di materiale da rimuovere:

Impiegare il motore a velocità bassa per materiale leggero sul prato;

Impiegare il motore a velocità media per spostare erba e foglie leggere su asfalto o fondo solido;

Impiegare il motore a velocità elevata per i materiali più pesanti come la neve fresca o lo sporco.

Avviso: Fare sempre attenzione a non puntare il soffio contro oggetti o polvere in direzione di persone o animali e a non danneggiare gli oggetti. Considerare sempre la direzione del vento e non lavorare mai controvento.

Funzionamento dell'aspiratore per foglie

Avviso: La macchina deve essere sempre tenuta saldamente con entrambe le mani durante il lavoro. Posizionare la mano sinistra sulla manopola superiore e la mano destra sull'impugnatura inferiore. Sollevare l'impugnatura inferiore in modo che il sacchetto si trovi sul lato destro dell'operatore.

Durante l'utilizzo come raccoglitore a vuoto, è meglio far funzionare il motore a velocità media / alta. Durante la raccolta, mantenere l'estremità arrotondata del tubicino a pochi centimetri dal fondo. Il sacco funge anche da filtro simile a quello di un normale aspirapolvere domestico. Per questo motivo, è meglio:

• non riempire completamente il contenitore di raccolta delle foglie
- rimuovere immediatamente gli oggetti ingombranti.

Per svuotare il contenitore di raccolta:

• Spegnere il motore.
• Aprire la cerniera (11) e svuotare il sacchetto senza staccarlo dal flessibile di collegamento.
• IMPORTANTE Quando viene utilizzato il raccogli- tore a vuoto, non raccogliere erba o foglie bagnate o si rischia di intasare il rotore o il sacco.

IMPORTANTE Quando si impiega la macchina come raccoglitore a vuoto, sussiste il rischio di aspirare oggetti che possono bloccare la macchina e il rotore. In questo caso:

• Spegnere subito il motore - Rimuovere la pipetta della candela.
  • Scomporre il tubo a vuoto.
• Rimuovere l'oggetto estraneo dall'ingresso a vuoto.
• Assicurarsi che nulla blocchi il rotore prima di utilizzare nuovamente la macchina.

IMPORTANTE Un sacchetto troppo pieno riduce l'efficienza della macchina e può causare il surri- scaldamento del motore.

Una volta terminati i lavori:

• Spegnere il motore come descritto sopra.
• Svuotare il sacchetto se la macchina è stata usata come raccoglitore a vuoto.

Regolare la marcia al minimo (Fig. 5)

Il funzionamento a vuoto deve essere inserito se il motore tende a spegnersi o non si notano differenze significative di velocità in fase di utilizzo della valvo-la a farfalla.

L'inserimento si esegue dopo l'avvio del motore con un cacciavite posto sulla vite (D). Lasciare funzionare il motore per alcuni minuti prima di inserire il funzionamento a vuoto.

• ruotare in senso orario per aumentare il numero di giri del motore;
• ruotare in senso antiorario per ridurre il numero di giri del motore.

Dopo l'inserimento, il motore dovrebbe funzionare a vuoto senza irregolarità né pause.

Spegnimento del motore

Sequenza di arresto d'emergenza:

- Se è necessario arrestare immediatamente il soffiatore per foglie, portare l'interruttore di accensione su "OFF".

Sequenza normale:

- Per arrestare il motore, spingere all'indietro l'arresto della leva dell'acceleratore, in modo che il motore sia in marcia al minimo. Portare poi l'interruttore ON/OFF su "OFF".

10. Istruzioni di lavoro

Funzionamento

• Non fumare durante il rabbocco del carburante o il funzionamento del dispositivo.
• Tenere le proprie mani o altre parti del corpo lontane dallo scarico e dal cavo di accensione.
• Non appena il motore è in funzione, l'apparecchio produce gas di scarico tossici. Non lavorare mai con l'apparecchio in locali chiusi o scarsamente ventilati.
• Utilizzare gli strumenti soltanto di giorno oppure in presenza di un'illuminazione artificiale sufficiente.
• Non sottovalutare la forza. Sistemarsi in una posizione stabile e mantenere sempre una posizione di equilibrio.
• Evitare, se possibile, l'uso del dispositivo su erba bagnata.

• Assicurarsi di avere una posizione stabile, soprattutto se in pendenza.
• Camminare senza mai correre.
- Tenere sempre pulita l'apertura di ventilazione.
- Non direzione mai l'apertura di soffiaggio su persone o animali.
- La macchina va utilizzata solo in periodi ragionevoli, non troppo presto al mattino o troppo tardi la sera, qualora sia possibile disturbare altre persone. Occorre attenersi agli orari stabiliti dalle autorità locali.
- La macchina deve essere azionata al numero di giri minore possibile per l'esecuzione del lavoro specifico.
- Prima dell'inizio della soffiatura, occorre rimuovere con scopa e rastrello i corpi estranei.
- In caso di presenza di polvere, inumidire leggermente la superficie o utilizzare, se disponibile, un accessorio di irrigazione.
- Si deve utilizzare l'alzata completa dell'ugello di soffiaggio, in modo che il flusso d'aria possa agire vicino al fondo.
- Fare attenzione a bambini, animali domestici e finestre aperte e soffiare via i corpi estranei in modo sicuro.
- Se il dispositivo emette rumori anomali o presenta forti vibrazioni non normali, occorre controllarlo. Forti vibrazioni anomale possono ledere l'operatore e possono causare danni al dispositivo.
- Non si deve azionare il dispositivo con dispositivi di protezione difettosi o assenti.
• Non parcheggiare il motore caldo nelle vicinanze di oggetti / materiali facilmente infiammabili.
- Con il soffiatore è possibile soffiare via materiale residuo da terrazze, vicoli e passaggi, prati, cespugli o angoli.
• Non parcheggiare il motore caldo nelle vicinanze di oggetti / materiali facilmente infiammabili.

Soffiare e aspirare

• Prima dell'inizio delle operazioni, controllare sempre l'area di lavoro. Rimuovere tutti gli oggetti o i resti che possono essere scagliati all'esterno o potrebbero incastrarsi nel dispositivo e intasarlo.
• Controllare regolarmente la presenza di usura o danni sul sacco raccoglitore.
• In alternativa è possibile anche utilizzare il dispositivo appena sopra al terreno e muoversi da un lato all'altro, procedendo in avanti e allineando l'ugello per la rimozione del materiale residuo dall'area di lavoro.
• Raccogliere mediante soffiatura il materiale residuo in un pratico cumulo.

11. Pulizia

Attenzione!

Prima di ogni lavoro di pulizia staccare la pipetta della candela.

Per la pulizia non immergere mai l'apparecchio in acqua o altri liquidi.

Conservare lo strumento in un luogo sicuro ed asciutto, fuori dalla portata dei bambini.

Pulizia

• Tenere pulite le bocchette di ventilazione del dispositivo per evitare un surriscaldamento del motore.
• Pulire regolarmente con un panno morbido l'alloggia- mento dello strumento, se possibile dopo ogni uso.
• Tenere le bocchette di ventilazione prive di polvere e sporco.
• In caso di sporco persistente, utilizzare un panno morbido inumidito con acqua e sapone.
• Controllare regolarmente lo strumento prima dell'inizio del lavoro.
• Non pulire o spruzzare mai il dispositivo con acqua. Pulire l'alloggiamento del motore solo usando un panno umido e non servirsi mai di detergenti o solventi! In caso contrario, le parti in plastica del dispositivo potrebbero subire dei danno. Asciugare infine con cura l'alloggiamento del motore.
• Al termine del lavoro, prelevare il sacco raccogli- tore, rovesciarlo e pulirlo accuratamente, per im- pedire la formazione di muffa e odori indesiderati.
• Un sacco di raccolta molto sporco può essere lavato con acqua e sapone.
• Il caso di difficoltà di scorrimento della cerniera, frizionare i denti della cerniera stessa con un sapone secco.
• In caso di sporco, pulire il tubo di aspirazione/soffiaggio con una spazzola.
• A causa dello sporco dovuto al prodotto aspirato, la leva di commutazione (soffiaggio/aspirazione) può presentare problemi di mobilità. In questo caso, regolare di nuovo la mobilità della leva di commutazione dopo numerosi passaggi da aspirazione a soffiaggio.
• Utilizzare esclusivamente pezzi di ricambio e accessori originali.

12. Stoccaggio

Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini.

La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Conservare il prodotto nel suo imballaggio originale. Coprire il prodotto per proteggerlo da polvere o umidità. Conservare le istruzioni per l'uso nei pressi del prodotto.

Cautela: Non riporre mai l'apparecchio per un periodo superiore a 30 giorni senza aver prima eseguito le seguenti operazioni:

Stoccaggio dello strumento

Se si deve stoccare lo strumento per un periodo superiore a 30 giorni, occorre predisporre il tutto per fare questo. In caso contrario il carburante residuo presente nel carburatore evapora e lascia un sedimento gommoso. Questo potrebbe rendere difficile l'avvio e comportare costosi lavori di riparazione.

• Estrarre lentamente il tappo del serbatoio del carburante per rilasciare un'eventuale pressione presente al suo interno. Svuotare con attenzione il serbatoio. Svuotare il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante non penetri nel terreno (tutela ambientale). Utilizzare un supporto idoneo.
• Avviare il motore e farlo funzionare fino a quando non si ferma, al fine di rimuovere il carburante dal carburatore.
  • Lasciare raffreddare il motore (circa 5 minuti).
• Rimuovere la candela di accensione.
• Introdurre 1 cucchiaino di olio pulito per motore a 2 tempi nella camera di combustione. Tirare più volte lentamente sulla cordicella del motorino di avviamento per ricoprire i componenti interni. Reinserire la candela.

Indicazione: Stoccare il dispositivo in un locale asciutto, a una distanza sufficiente da possibili sorgenti di accensione, per esempio forni, boiler dell'acqua calda a gas, asciugatrici a gas, ecc..

Rimessa in funzione

• Rimuovere la candela di accensione.
• Tirare rapidamente sulla cordicella del motorino di avviamento per rimuovere l'olio in eccesso dalla camera di combustione.
• Pulire la catena di accensione e osservare la distanza corretta degli elettrodi sulla candela di accensione; oppure inserire una nuova candela con distanza tra gli elettrodi corretta.
• Predisporre l'apparecchio per il funzionamento.

13. Manutenzione

Sostituire e pulire la candela di accensione (fig. 3)

Controllare almeno una volta all'anno o in caso di avviamento irregolare, la distanza degli elettrodi della candela di accensione.

La distanza corretta tra la placchetta e il contatto di accensione è di 0,63 mm/0,25".

• Attendere fino a quando il motore non si sia raffreddato completamente.
• Togliere la pipetta della candela dalla candela di accensione stessa e svitare quest'ultima con la chiave per candele in dotazione.
• In caso di usura eccessiva degli elettrodi o incrostazione molto elevata, occorre sostituire la candela con una dello stesso tipo.
• Una forte incrostazione della candela di accensione può dipendere da: Una percentuale di olio troppo elevata nella miscela di benzina, una scarsa qualità dell'olio, una miscela di benzina avariata o un filtro dell'aria sporco.
• Girare completamente la candela nella filettatura con la mano. Evitare in questo caso un'inclinazione angolare della candela.
• Stringere la candela con la relativa chiave in dotazione.
• Se si utilizza una chiave dinamometrica, la coppia di serraggio è pari a 12-15 Nm.
• Infilare correttamente la pipetta della candela sulla candela stessa.

Pulire il filtro dell'aria (Fig. 4)

Filtri dell'aria sporchi riducono la potenza del motore a causa di un afflusso di aria troppo ridotto al carburatore. La polvere e il polline ostruiscono i pori del filtro in schiuma. È dunque essenziale un controllo regolare.

• Allentare (A) il coperchio (B) del filtro dell'aria e rimuovere l'elemento filtrante in spugna (C).
• Riapplicare il coperchio del filtro dell'aria (B), in modo che non cada nulla nel canale dell'aria.
• Lavare l'elemento filtrante in acqua saponata calda, risciacquarlo e lasciare che si asciughi all'aria.

Attenzione: Non pulire mai il filtro dell'aria con benzina o solventi infiammabili.

Per non ridurre la durata di vita del motore, occorre sostituire subito un'eventuale filtro dell'aria danneggiato.

Avviso!

Non lasciare mai funzionare il motore se non è inserito l'elemento del filtro dell'aria.

FILTRO DEL CARBURANTE

All'interno del serbatoio del carburante è presente un filtro che impedisce l'accesso di impurità nel motore. Il filtro dovrebbe essere sostituito una volta all'anno dal proprio concessionario.

Abbiamo sviluppato la nostra macchina in modo che funzione per un periodo prolungato con la manutenzione minima. Il funzionamento corretto dipende dalla manutenzione e della pulizia regolari della macchina. Accertarsi sempre che tutti i dadi, i bulloni e le viti siano stretti correttamente e in posizione esatta, affinché il dispositivo sia in condizioni operative sicure.

• Sostituire le parti usurate o difettose.
• Utilizzare solo pezzi di ricambio e accessori originali.
• Conservare il dispositivo sempre in un luogo asciutto. Per qualsiasi danno dovuto al mancato rispetto delle indicazioni riportate nelle presenti istruzioni per l'uso, la responsabilità ricade esclusivamente sull'utente.

Questo vale anche in caso di modifiche non autorizzate allo strumento, utilizzo di pezzi di ricambio, componenti applicati e utensili di lavoro non autorizzati, impiego diverso e non conforme alla destinazione d'uso o danni derivati dovuti all'utilizzo di componenti difettosi.

Avviso!

Utilizzare solo pezzi di ricambio e accessori originali del fabbricante. In caso di inosservanza di tale indicazione, è possibile una riduzione della potenza, il presentarsi di lesioni, nonché un decadimento della garanzia.

14. Riparazione e ordine dei pezzi di ricambio

Dopo la riparazione o la manutenzione, accertarsi che tutti i componenti tecnici di sicurezza siano applicati e si trovino in stato impeccabile. Conservare in un posto inaccessibile i componenti potenzialmente pericolosi per altre persone e bambini.

Attenzione: Come da legge di responsabilità sui prodotti, non si è responsabili di danni dovuti a riparazioni improprie o non utilizzo di pezzi di ricambio originali.

Incaricare un servizio clienti o un esperto autorizzato. Lo stesso vale anche per gli accessori.

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

Avvertenza importante in caso di riparazione:

In caso di restituzione del prodotto per riparazione, tenere presente che per ragioni di sicurezza, il prodotto, deve essere risedito alla stazione di servizio senza olio né carburante.

14.1 Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Denominazione del modello
- Numero di articolo
• Dati della targhetta identificativa

14.2 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Candela di accensione, filtro dell'aria, filtro del carburante, sacco raccoglitore

* non necessariamente compreso nel contenuto della fornitura!

15. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

La vostra amministrazione comunale o altri servizi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell'apparecchio non più in uso.

Carburanti e oli

• Prima dello smaltimento dell'apparecchio, occorre scaricare il serbatoio del carburante e quello dell'olio motore!
• Il carburante e l'olio motore non rientrano nei rifiuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo separato!
• I serbatoi dell'olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell'ambiente.

16. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora il prodotto non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Azione correttiva
L'apparecchio non si mette in moto	Filtro dell'aria sporcoPulire il filtro del carburanteAlimentazione di carburanteErrore nella linea del carburanteIl dispositivo di avviamento è difettosoMotore ingolfatoPipetta della candela non inseritaNessuna scintilla di accensioneMotore difettosoCarburatore difettosoTubo di soffiaggio/aspirazione non completamente montato	Pulire/sostituire il filtro dell'ariaPulire o sostituire il filtro del carburanteRifornimentoControllare la presenza di pieghe o danni sulla linea del carburanteContattare il centro di assistenzaRimuovere la candela di accensione, pulirla ed asciugarla; tirare poi più volte la fune del motorino di avviamento; rimontare la candelaControllare il corretto posizionamento della pipetta della candelaPulire o sostituire la candela di accensione / controllare che il cavo di accensione non presenti danniContattare il centro di assistenzaContattare il centro di assistenzaMontare il tubo di soffiaggio/ aspirazione in 2 parti
Il motore si mette in moto e poi si spegne	Regolazione del carburatore errata (numero di giri a vuoto)	Contattare il centro di assistenza
Lo strumento funziona con interruzioni (funziona a singhiozzo)	Il carburatore è impostato in modo erratoLa candela di accensione è coperta di fuliggineInterruttore ON/OFF difettoso	Contattare il centro di assistenzaPulire o sostituire la candela di accensioneContattare il centro di assistenza
Sviluppo di fumo • Miscela di carburante errataIl carburatore è impostato in modo errato		Utilizzare miscela per motori a due tempi con un rapporto di miscelazione 40:1Contattare il centro di assistenza
L'apparecchio non funziona a piena potenza	Il filtro dell'aria è sporcoIl carburatore è impostato in modo erratoIl sacco raccoglitore è pienoIl sacco raccoglitore è sporcoSelettore in posizione errataDispositivo ostruito o bloccato da corpi estranei	Pulire o sostituire il filtro dell'ariaContattare il centro di assistenzaControllare lo scappamentoScaricare il sacco raccoglitorePulire il sacco raccoglitorePosizionare il selettore sul simbolo di aspirazioneEliminare ostruzioni e blocchi (vedere il capitolo Pulizia e manutenzione)

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
