| Merk | Scheppach |
| Model | LBH2600P |
| Type | Bladblazer / bladzuiger |
| Afmetingen (L x B x H) | 1250 x 550 x 370 mm |
| Gewicht (blazer) | 4,7 kg |
| Gewicht (zuiger) | 5,9 kg |
| Totaalgewicht | 6,4 kg |
| Motortype | 2-takt motor, luchtgekoeld |
| Cilinderinhoud | 25,4 cm³ |
| Nominaal vermogen | 0,7 kW |
| Maximale luchtsnelheid | 260 km/u |
| Inhoud opvangzak | 50 L |
| Brandstoftankinhoud | 650 cm³ |
| Mengverhouding benzine/olie | 40:1 |
| Geluidsvermogensniveau (LWA) | 108,4 dB |
| Geluidsdrukniveau (LpA) | 97,0 dB |
| Trillingen (onderste handgreep) | 15,1 m/s² |
| Trillingen (bovenste handgreep) | 11,92 m/s² |
| Functies | Blazen en zuigen met versnippering |
| Veiligheidsuitrusting | Triggerslot, beschermrooster, noodstop |
| Onderhoud | Reiniging luchtfilter, bougie, brandstof aftappen bij opslag >30 dagen |
| Slijtageonderdelen | Bougie, luchtfilter, brandstoffilter, opvangzak |
Veelgestelde vragen - LBH2600P SCHEPPACH
Gebruikersvragen over LBH2600P SCHEPPACH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Blazer in PDF-formaat gratis! Vind uw handleiding LBH2600P - SCHEPPACH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. LBH2600P van het merk SCHEPPACH.
GEBRUIKSAANWIJZING LBH2600P SCHEPPACH
Verklaring van de symbolen op het product
Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.
 | Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften! |
 | Veiligheidsbril dragen! |
 | Waarschuwing! Bij het niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig. |
 | Let op gevaar voor letsel!Grijp nooit met uw handen in de nabijheid van de messen. |
 | Gegarandeerd geluidsvermogensniveau |
 | Let op! Gevaar voor verwonding door weggeslingerde voorwerpen. |
 | Let op! De uitlaat en andere delen van de motor worden tijdens het bedrijf zeer heet, niet aanraken. |
 | Toeschouwers op afstand houden. |
 | Gehoorbescherming dragen! |
 | Het product voldoet aan de geldende EU-bepalingen. |
 | Het product voldoet aan de geldende Servische richtlijnen. |
 | Let op brandgevaarlijke stoffen. Vuur, open vlammen en roken verboden! |
 | Benzinepompknop bedienen |
 | Tankinhoud |
 | Symbool voor de in te vullen mengverhouding benzine/olie op de tankdop 40:1. |
 | Werkhandschoenen dragen! |
 | Stevig schoeisel dragen! |
 | Let op! Letselgevaar door roterende meswals! Houd handen en voeten buiten de openingen als de machine loopt. |
 | Starthendel (choke) “koude start”Starthendel (Choke) “Warme start en werken” |
Inhoudsopgave: Pagina:
- Inleiding....74
- Productbeschrijving (afb. 1)....74
- Leveringsomvang 74
- Beoogd gebruik....74
- Algemene veiligheidsvoorschriften 76
- Restrisico's....78
- Technische gegevens....78
- Uitpakken 78
- Opbouw en bediening....79
- Werkinstructies 82
- Reiniging 83
- Opslag 83
- Onderhoud 84
- Reparatie & bestellen van reserveonderdelen.... 85
- Afvalverwerking en hergebruik....85
- Verhelpen van storingen....86
- Conformiteitsverklaring....398

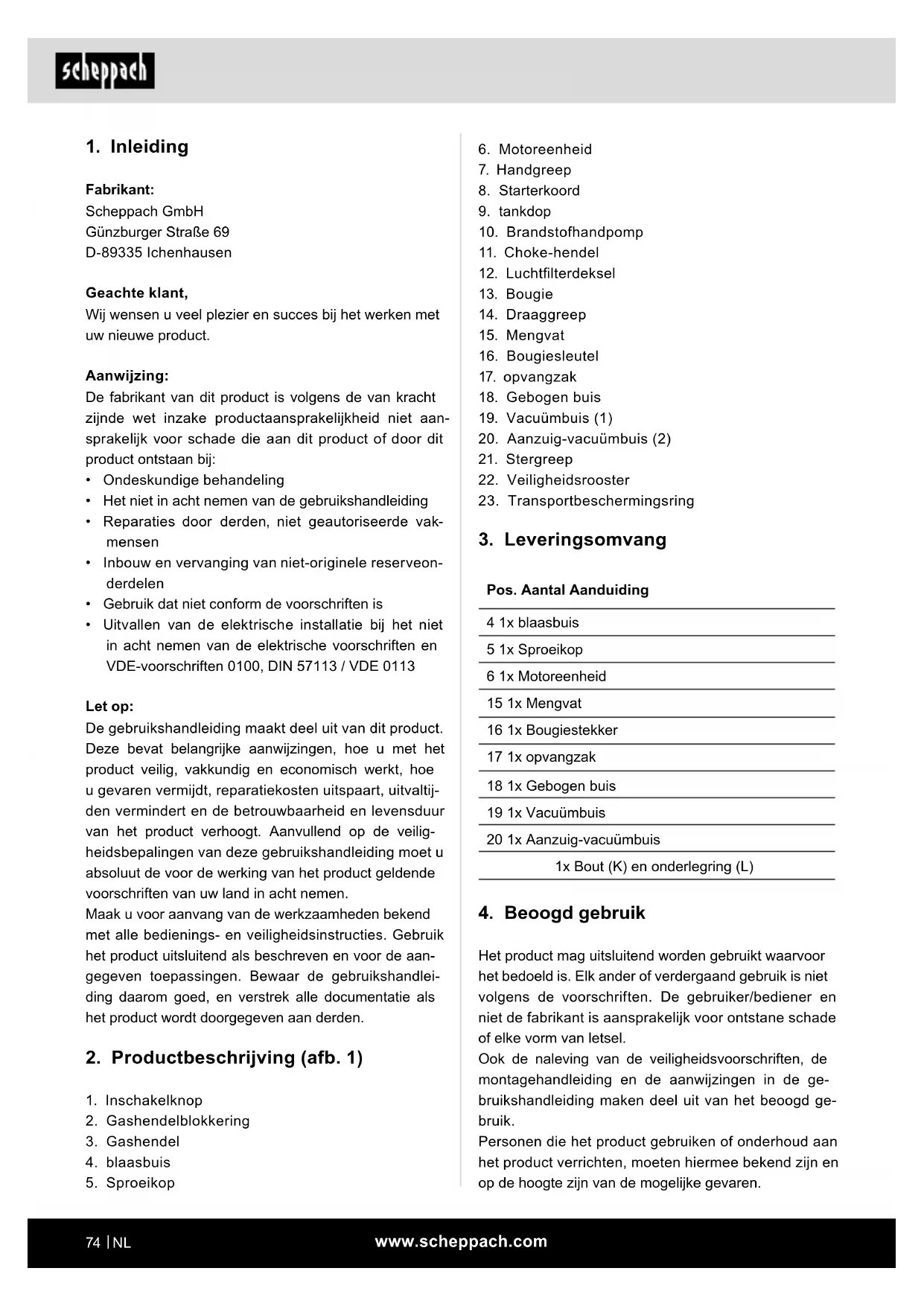

1. Inleiding
Fabrikant:
Scheppach GmbH
Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.
Aanwijzing:
De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:
• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113
Let op:
De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.
Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.
2. Productbeschrijving (afb. 1)
- Inschakelknop
- Gashendelblokkering
- Gashendel
- blaasbuis
-
Sproeikop
-
Motoreenheid
- Handgreep
- Starterkoord
- tankdop
- Brandstofhandpomp
- Choke-hendel
- Luchtfilterdeksel
- Bougie
- Draaggreep
- Mengvat
- Bougiesleutel
- opvangzak
- Gebogen buis
- Vacuümbuis (1)
- Aanzuig-vacuümbuis (2)
- Stergreep
- Veiligheidsrooster
- Transportbeschermingsring
3. Leveringsomvang
Pos. Aantal Aanduiding
| 4 1x blaasbuis |
| 5 1x Sproeikop |
| 6 1x Motoreenheid |
| 15 1x Mengvat |
| 16 1x Bougiestekker |
| 17 1x opvangzak |
| 18 1x Gebogen buis |
| 19 1x Vacuümbuis |
| 20 1x Aanzuig-vacuümbuis |
| 1x Bout (K) en onderlegring (L) |
4. Beoogd gebruik
Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.
Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.
Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.
De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.
Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.
De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.
De machine voldoet aan de geldende EG-machine-richtlijn.
- Voor werkopname moeten alle beschermings- en veiligheidsvoorzieningen op de machine zijn gemonteerd.
- De bladzuiger/-blazer mag alleen worden gebruikt voor bladeren en tuinafval, zoals gras en kleine takken. Andere toepassingen zijn niet toegestaan.
- De bladzuiger/-blazer mag alleen voor droge blade- ren, gras, etc. worden gebruikt.
- De machine is vervaardigd voor bediening door één persoon.
- De bedieningspersoon is in de werkomgeving verantwoordelijk voor derden.
- Neem alle veiligheidsinformatie op de machine in acht.
- Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.
- Machine uitsluitend in technisch probleemloze toestand en voor het beoogd gebruik, veiligheids- en gevarenbewust, volgens de gebruikshandleiding gebruiken!
- In het bijzonder storingen, die de veiligheid kunnen benadelen, direct (laten) verhelpen!
- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
- De geldende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.
- De machine mag alleen door vakkundige personen worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.
-
Gebruik de zuigfunctie van het apparaat alleen als de opvangzak is geplaatst.
-
Zuig geen brandend, gloeiend of rokend materiaal (zoals sigaretten en gloeiende kolen), dampen of licht ontvlambare, giftige of explosieve stoffen op.
- De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.
- leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.
- Het apparaat is niet vervaardigd voor bedrijfsmatig, ambachtelijk of industrieel gebruik.
- Wanneer u er niet zeker van bent, of de werkomstandigheden veilig of onveilig zijn, dient u de machine niet te gebruiken.
WAARSCHUWING! Lees voor de ingebruikname van het apparaat deze handleiding voor uw eigen veiligheid en de algemene veiligheidsvoorschriften grondig door. Als u het apparaat aan derden geeft om te gebruiken, dient u deze gebruikshandleiding altijd mee te leveren.
Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.
De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.
Verklaring van de signaalwoorden in de gebruikshandleiding
GEVAAR
Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.
⚠ WAARSCHUWING
Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.
⚠️ VOORZICHTIG
Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.
LET OP
Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.
5. Algemene veiligheidsvoorschriften
⚠ WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen, afbeeldingen en technische gegevens, waar dit product van is voorzien.
Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.
⚠ WAARSCHUWING Lees alle veiligheidsinstructies en -aanwijzingen door. Het niet naleven van de veiligheidsvoorschriften en -aanwijzingen kunnen brand en/of ernstige verwondingen veroorzaken.
Gebruik alleen de in de aanwezige handleiding aanbevolen brandstoffen (zie hoofdstuk: Brandstoffen en smeerstoffen). Gebruik nooit brandstof, die niet met 2-takt motorolie is gemengd. Dit kan tot extreme schade leiden, waardoor de garantie van de leverancier vervalt.
Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.
Instructies
- Lees deze gebruikshandleiding zorgvuldig door. Zorg dat u vertrouwd bent met de besturings- en regelinrichtingen en het gebruik van het apparaat conform de voorschriften.
- Personen, die op basis van hun fysieke, zintuiglijke of geestelijke vermogen of hun onervarenheid of on-voldoende kennis niet in staat zijn om het apparaat veilig te gebruiken, mogen dit apparaat niet zonder toezicht of aanwijzingen door een verantwoordelijke persoon gebruiken. Kinderen moeten onder toe-
zicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.
- Laat nooit kinderen werken met het apparaat.
- Laat nooit andere personen, die niet bekend zijn met deze aanwijzingen, het apparaat gebruiken. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker definiëren.
- Gebruik het apparaat nooit, wanneer er personen, met name kinderen of huisdieren in de buurt zijn.
- De gebruiker is verantwoordelijk voor ongevallen en gevaren, waarbij derden of hun eigendommen zijn betrokken.
Algemene aanwijzingen
- Draag geen wijde kleding of sieraden. Draag een lange broek ter bescherming van uw benen. Draag bij lang haar een haarnetje. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen. Draag geschikte stevige, nauwsluitend werkkleding.
- Schakel de motor van het apparaat altijd uit, als u de machine weglegt en vóór werkzaamheden aan het apparaat.
- Draag een veiligheidsbril tijdens de werkzaamheden.
- Bedieningspersoneel met ademhalingsproblemen of bij werkzaamheden waarbij stof vrijkomt moet een stofmasker dragen/worden gedragen.
- Gebruik het apparaat nooit met beschadigde veiligheidsvoorzieningen of afschermingen
Veiligheid op de werkplek
- Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
- Werk met het elektrisch apparaat niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Het apparaat kan vonken veroorzaken, die het stof of de dampen kan ontsteken.
- Houd kinderen en andere personen tijdens het gebruik uit de buurt van het apparaat. Bij afleiding kunt u de controle over het apparaat verliezen.
Veiligheid van personen
- Wees altijd voorzichtig, let op waar u mee bezig bent en gebruik gezond verstand bij werkzaamheden met het gereedschap.
Maak geen gebruik van het gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij het gebruik van het gereedschap kan leiden tot ernstige verwondingen.
- Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.
- Vermijd ingebruikname zonder toezicht. Als u bij het dragen van het gereedschap de vinger op de schakelaar hebt, kan dit tot ongevallen leiden.
- Verwijder instelgereedschap of de moersleutel, voordat u het gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel bevindt, kan verwondingen veroorzaken.
- Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Hierdoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.
- Draag geschikte kleding. Draag geen wijde kleding of sieraden.
- Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.
Gebruik en behandeling van het apparaat
- Zorg dat het apparaat niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde gereedschap. Met het juiste gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
- Gebruik geen gereedschap, waarvan de schakelaar defect is. Een gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
- Bewaar niet-gebruikt gereedschap buiten bereik van kinderen. Laat geen personen het apparaat gebruiken, die niet vertrouwd zijn met het apparaat of deze aanwijzingen niet hebben gelezen. Gereedschap is gevaarlijk, als deze door onervaren personen worden gebruikt.
- Onderhoud zorgvuldig uw gereedschap. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden gereedschap.
- Gebruik het apparaat, accessoires, inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van apparaten voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.
Veilige omgang met brandstoffen
Brandstoffen en brandstofdampen zijn brandgevaarlijk en kunnen bij het inademen en bij contact met de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet voor een goede ventilatie worden gezorgd.
- Schakel voor het bijtanken van het apparaat de motor uit en laat het apparaat afkoelen.
- Bij het tanken niet roken en open vuur vermijden (afb. 2).
- Draag handschoenen bij het tanken.
- Niet tanken in gesloten ruimtes (explosiegevaar).
- Erop letten dat brandstof of olie niet morsen. Reinig het apparaat direct, als u brandstof of olie hebt gemorst. Vervang uw kleding direct als u daar brandstof of olie op hebt gemorst.
- Let erop dat er geen brandstof in de grond loopt.
- Sluit de tankdeksel na het tanken weer zorgvuldig en let erop dat deze tijdens het gebruik niet loskomt.
- Let erop dat de tankdeksel en benzineleidingen dicht zijn. Bij lekkages mag u het apparaat niet gebruiken.
- Transporteer en bewaar brandstof uitsluitend in daarvoor toegestane en gemarkeerde reservoirs.
• Houd kinderen uit de buurt van brandstoffen. - Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, zoals vonken of open vuur.
- Blijf bij het starten van het apparaat minimaal drie meter uit de buurt van de tankplaats.
- Om brandgevaar te reduceren – motor en geluiddemper vrijhouden van zaagresten, bladeren en smeermiddelen!
- Houd de greep droog, schoon en vrij van gemengde brandstof.
- Tank het apparaat bij met een draaiende of hete motor.
6. Restrisico's
Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.
Ook bij beoogd gebruik kunnen er ondanks het aanhouden van de toepasselijke veiligheidsbepalingen restrisico's bestaan vanwege de constructie voor het gebruiksdoel.
Oplettendheid en voorzichtigheid reduceren het risico op persoonlijk letsel en beschadigingen.
- Verwonding door wegslingerende delen.
- Breuk en wegslingeren van messtukken.
- Gevaar op koolmonoxidevergiftiging bij gebruik van het apparaat in gesloten of slecht geventileerde ruimtes.
- Gevaar voor brandwonden bij aanraken van hete componenten.
- Aantasting van het gehoor bij langdurig werken zonder gehoorbescherming.
Bovendien kunnen er ondanks alle getroffen voorzie- ningen verborgen restrisico's bestaan.
Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften", alsook de gebruikshandleiding in acht worden genomen.
| Luchtsnelheid max. 260 km/u | |
| Volume opvangzak 50 l | |
| aandrijving | |
| Cilinderinhoud 25,4 cm | 3 |
| Nominaal motorvermogen | 0,7 kW |
| Stationair toerental 3500 ± 300 min | -1 |
| Volume van de benzinetank | 650 cm^3 |
| CO_2 -uitstoot 1443 g/kWh | |
| Motortype | 2-takt motor, luchtgekoeld |
| Gewicht bladblazer | 4,7 kg |
| Gewicht bladzuiger | 5,9 kg |
| Totaal gewicht | 6,4 kg |
Technische wijzigingen voorbehouden!
Geluid en trilling
⚠ Waarschuwing: Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, dient u geschikte gehoorbescherming te dragen.
Informatie over geluidsproductie conform ISO 11094:1991
Geluidswaarden
| Geluidsvermogensniveau L_WA | 108,4 dB |
| Geluidsdrukniveau L_pA | 97,0 dB |
| Onzekerheid K_wa/pA | 3 dB |
Trillingseigenschappen
Trillingswaarde conform EN 15503:2009
| Onderste greep A_hv | 15,1 m/s2 |
| Bovenste greep A_hv | 11,92 m/s2 |
| Onzekerheid K_h | 1,5 m/s2 |
Beperk de geluidsproductie en trilling tot een minimum!
- Gebruik uitsluitend goed functionerende apparaten.
- Onderhoud en reinig het apparaat regelmatig.
- Pas uw werkwijze aan het apparaat aan.
- Zorg dat het apparaat niet overbelast raakt.
- Laat het apparaat eventueel controleren.
- Schakel het apparaat uit als deze niet in bedrijf is.
• Draag handschoenen.
In deze gebruikshandleiding hebben wij punten die uw veiligheid betreffen van dit teken voorzien: ⚠
8. Uitpakken
- Open de verpakking en haal het product er voorzichtig uit.
- Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
- Controleer of de inhoud van de levering volledig is.
- Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
-
Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
-
Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
- Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
- Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.
⚠ WAARSCHUWING!
Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!
9. Opbouw en bediening
LET OP! Voor alle werkzaamheden aan het apparaat - reiniging, inspectie, onderhoud of andere werkzaamheden - het apparaat altijd uitschakelen.
LET OP!
Transportbeschermingsring (23) afb. 1 verwijderen.
Bladblazer
Montage blaasbuis: (Afb. 7-9)
⚠ WAARSCHUWING: Het apparaat mag in geen geval worden ingeschakeld of worden gebruikt, voordat deze volledig werd gemonteerd.
- Verwijder de bout (K) en de onderlegring (L) van de luchtuitlaat.
- De blaasbuis (4) met de voorsprong van de luchtuitlaat uitlijnen, de slang samenschuiven en 90° rechtsom draaien om deze permanent te bevestigen.
- Verwijder de blaasbuis (4) met bout (K) en de onderlegring (L) van de luchtuitlaat.
- Het mondstuk (5) met de voorsprong (P) van de blaasbuis uitlijnen, het mondstuk en de buis samenschuiven en 90 ° rechtsom draaien om deze permanent te bevestigen.
⚠ Waarschuwing! Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit wordt nagelaten, kunnen de prestaties afnemen, kan letsel optreden en kan uw garantie vervallen. Gebruik de machine nooit zonder bescherming!
Bladzuiger
Montage: (Afb. 6 - 10)
⚠ WAARSCHUWING: Het apparaat mag in geen geval worden ingeschakeld of worden gebruikt, voordat deze volledig werd gemonteerd.
Montage zuigbuis (afb. 10-14)
- Verwijder de bout (K) en de onderlegring (L).
- Lijn de buis (18) met de voorsprong van de luchtuitlaat uit, schuif aansluitend de buis over de luchtuitlaat en draai deze 90 ° rechtsom om deze permanent te bevestigen.
- Steek het buiseinde (18) in de opvangzak (17) en sluit de opening met het meegeleverde klittenband.
- Bevestig de buis (18) met bout (K) en de onderlegring (L) op de luchtuitlaat.
- De stergreep (21) losdraaien en het beschermrooster (22) openen.
- Lijn de aanzuigbuis (19) met de voorsprong van de inlaat uit, schuif aansluitend de buis in de richting van de voorsprong en draai deze 90° rechtsom om deze permanent te bevestigen.
- Lijn de tweede aanzuigbuis (20) met de voorsprong van de eerste buis (19) uit, schuif de beide buizen samen en draai deze 90 ° rechtsom om deze permanent te bevestigen.
- Hang de tas over uw schouder en pas de hoogte van de band aan.
Aanwijzing: Houd er rekening mee dat beide zuigbuizen na bevestiging op het apparaat vast met elkaar zijn verbonden en daarna niet meer gedemonteerd mogen worden!
Bediening van het apparaat
⚠ Let op!
Het product voor de ingebruikstelling in ieder ge- val volledig monteren!
Werkvoorbereiding
Controleer het apparaat voor elke ingebruikname op:
• Dichtheid van het brandstofsysteem.
- Perfecte staat en volledigheid van de veiligheids- voorzieningen en de snij-inrichting.
- Stevige bevestiging van de schroefverbindingen.
- Soepel lopen van alle bewegende delen.
- Een gesloten beschermklep (E) en dat alle veiligheidsschakelaars (F) zijn geactiveerd (afb. 15).
Brandstof en olie
Aanbevolen brandstoffen
Gebruiken uitsluitend een mengsel van loodvrije benzine en speciale 2-taktmotorolie.
Meng het brandstofmengsel volgens de brandstof- mengtabel.
Let op: Gebruik geen brandstofmengsel dat meer dan 90 dagen lang opgeslagen is geweest.
Let op: Gebruik geen 2-takt olie dat een mengverhouding van 40:1 adviseert. Bij schade aan de motor op basis van onvoldoende smering vervalt de garantie van de fabrikant.
Let op: Gebruik alleen aangewezen en goedgekeurde tanks voor het transport en de opslag van brandstof.
Doe telkens de juiste benzine en 2-takt-olie in de mee- geleverde mengfles. Schud vervolgens de tank goed door.
Gebruik nooit olie voor 4-takt-motoren of watergekoel- de 2-takt-motoren. Hierdoor kan de bougie verontrei- nigd raken, de uitlaat geblokkeerd raken of de zuiger- veer verstopt raken.
Brandstofmengsels die een maand of langer niet zijn gebruikt, kunnen de carburateur verstoppen of de werking van de motor beïnvloeden. Voer brandstof wat u niet nodig heeft, in een luchtdichte tank en bewaar deze in een donkere, koele ruimte.
Brandstof-mengtabel
Mengmethode: 40 delen benzine op 1 deel olie Voorbeeld:
1 | benzine: 0,025 | 2-takt-olie
5 | benzine: 0,125 | 2-takt-olie
Waarschuwing! Let op de uitlaatgassen.
Schakel de motor voor het tanken altijd uit. Giet nooit benzine in het apparaat, terwijl de motor draait of heet is. Er bestaat brandgevaar!
Vul de tank uitsluitend bij in de buitenlucht of in goed geventileerde ruimtes. Let erop dat er geen brandstof in de grond terechtkomt (milieubescherming). Gebruik een geschikte ondergrond.
Benzine bijvullen
Gevaar voor letsel! Benzine is explosief!
Motor uitschakelen en laten afkoelen!
• Draag veiligheidshandschoenen!
- Huid- en oogcontact vermijden!
- Neem beslist het hoofdstuk "Veiligheidsinstructies" in acht.
- Gebruik het apparaat uitsluitend in de buitenlucht of in goed geventileerde ruimtes.
- Reinig de omgeving van het vulgedeelte. Verontreinigingen in de tank veroorzaken bedrijfsstoringen. Schud de tank met het brandstofmengsel vóór het vullen.
- Open voorzichtig het tankdeksel, zodat eventuele overdruk kan ontsnappen.
- Vul voorzichtig het brandstofmengsel bij tot aan de onderkant van de vulpijp.
- Sluit het tankdeksel weer. Controleer of de tankdop goed is afgesloten.
- Maak het tankdeksel en de omgeving goed schoon.
- Controleer de tank en de brandstofleidingen op lekkage.
- Neem minimaal drie meter van de plek waar u brandstof hebt bijgevuld voordat u de motor start.
Benzine aftappen
Leeg de tank uitsluitend in de buitenlucht of in goed geventileerde ruimtes. Let erop dat er geen brandstof in de grond terechtkomt (milieubescherming). Gebruik een geschikte ondergrond.
- Houd een opvangbak onder de aftapplug voor de benzine.
- Schroef de tankdop los en verwijder deze.
- Tap het benzine/oliemengsel volledig af.
- Schroef de tankdop met de hand weer vast.
Voor gebruik controleren!
- Controleer of het apparaat zich in een veilige toestand bevindt.
- Controleer het apparaat op lekken.
- Controleer het apparaat op zichtbare schade.
- Controleer of alle onderdelen van het apparaat goed zijn aangebracht.
- Controleer of alle veiligheidsvoorzieningen zich in goede staat bevinden.
Apparaat in gebruik nemen
- Voor de ingebruikname van het apparaat moet gegarandeerd zijn, dat het tussenstuk van de buis correct is aangebracht.
- Volg de aanwijzingen betreffende de motorstart zoals in de handleiding beschreven.
- Let erop dat niets de uitlaat bedekt, omdat deze hitte produceert.
- Houdt de handgreep met de rechterhand vast en zwenk de blaasbuis heen en weer, zodat het gewenste oppervlak vrij wordt gemaakt van verontreinigingen.
- In de handgreep zijn de gashendel en de aan/uit-schakelaar geïntegreerd.
- Met de gashendelvergrendeling kan de motor op vol gas worden vergrendeld, zonder dat continu de gashendel ingedrukt hoeft te worden. Let op: Voor het uitschakelen van het apparaat de gashendelvergrendeling terug schuiven naar stationair.
De machine kan als blaasunit alsook als vacuümzuiger worden gebruikt.
Voor beide toepassingen is het noodzakelijk dat overeenkomstige accessoire, die bij de leveringsomvang horen, juist worden gemonteerd.
Waarschuwing: Het uitpakken en het monteren van de module moeten op een vlak en stabiel oppervlak worden uitgevoerd, met voldoende ruimte om rondom de machine en de bijbehorende verpakking te bewegen.
BELANGRIJK De veiligheidssystemen voorkomen, dat de motor start, als de vacuüm- of blaasbuis niet goed is samengebouwd.
CONTROLE VAN DE MACHINE
Voordat u met de werkzaamheden begint:
- Controleer of alle bouten op de machine goed vastzitten.
- Let op bij het gebruik van de vacuümzuiger, dat de zak goed is geplaatst en dat de ritssluiting is gesloten.
- Controleer of het luchtfilter schoon is.
- Controleer of de handgrepen goed zijn bevestigd.
- Bereid de accessoires voor op basis van het soort werk (als blazer of vacuümzuiger) en zorg ervoor dat ze correct zijn gemonteerd.
Starten (afb. 6)
Zodra het apparaat conform de voorschriften is ge- monteerd, start u de motor als volgt:
- Druk de motorschakelaar (1) in de Aan-positie (I).
- Zet de chokehendel (11) in de stand .
- Druk de benzinepomp (10) niet meer dan 5 keer (G) in.
-
Trek 3 tot 5 keer aan de greep van de starterkoord (8) om de motor te starten.
-
Als de motor draait, moet u even wachten en vervolgens de chokehendel (11) in de juiste stand zetten.
-
Als er problemen optreden, schakelt u de motor-schakelaar (1) direct op "0" zodat de motor stopt. Let op, de machine kan nog enkele seconden verder draaien.
-
Voor het starten bij een warme motor (tot 15 min) kunt u de choke-hendel in de positie "warme start en werken" laten.
Aanwijzing: Als de motor ook na meerdere pogingen niet aanspringt, dient u het hoofdstuk "Verhelpen van storingen aan de motor".
Aanwijzing: Trek het starterkoord er altijd recht uit. Als het starterkoord onder een hoek wordt aangetrokken, kan er wrijving bij het oog ontstaan. Door deze wrijving slijt het koord door en slijt sneller. Houd altijd de greep van het starterkoord vast, terwijl het koord weer naar binnen wordt getrokken.
Laat het koord nooit in uitgetrokken toestand, terug- schieten.
Bedrijfsmodi
Gebruik van de bladblazer
Let op: Tijdens het rijden moet de machine altijd goed met de rechterhand op de bovenste hand-greep worden vastgehouden.
Het motortoerental dient te worden aangepast aan het soort te verwijderen materiaal:
Voor licht materiaal op het gazon zet u de motor op een laag toerental;
Om gras en licht bladeren op asfalt of een verharde grond te verplaatsen, gebruikt u de motor bij een gemiddeld toerental;
Voor zwaar materiaal zoals sneeuw of afval zet u de motor op een hoog toerental.
Waarschuwing: Let er altijd op, dat u geen voorwerpen of stof in de richting van personen of dieren blaast of dat er voorwerpen beschadigd raken. Let altijd op de windrichting en werk nooit tegen de wind in.
Het gebruik van de bladzuiger
Waarschuwing: De machine moet tijdens het bedrijf altijd met beide handen worden vastgehouden. Leg uw linkerhand op de bovenste greep en uw rechterhand op de onderste handgreep. Til de onderste handgreep dusdanig op dat de zak zich op de rechterzijde van de bediener bevindt.
Als u het apparaat als vacuümzuiger gebruikt, werkt een gemiddeld tot hoog toerental meestal het beste. Houd het afgeronde uiteinde van de buis tijdens het opzuigen enkele centimeters boven de grond.
De zak werkt ook als een filter, net als bij een gewone stofzuiger. Daarom is het aan te bevelen om:
- de opvangbak voor bladeren niet helemaal te vullen
- te grote voorwerpen direct te verwijderen.
Het legen van de opvangbak:
• Schakel de motor uit.
- Open de rits (11) en maak de zak leeg, zonder hem los te maken van de verbindingsslang.
- Zuig geen vochtig gras of bladafval op met de vacuümzuiger, anders dreigen de rotor of de zak verstopt te raken.
Bij gebruik van de machine als vacuümzuiger be- staat het risico, dat u voorwerpen opzuigt die de machine en de rotor kunnen blokkeren. In dit geval:
- Motor direct uitschakelen - bougiestekker wegnemen.
• Demonteer de vacuümbuis. - Haal het voorwerp uit de inlaat van de zuiger.
- Controleer of de rotor verder niet meer geblokkeerd is, voordat u de machine weer inschakelt.
Als de zak te vol is, vermindert dit de effectiviteit van de machine. Bovendien kan de motor oververhit raken.
Als u de werkzaamheden hebt afgerond:
- De motor zoals hierboven beschreven uitschakelen.
- Leeg de zak, als u de machine als vacuumzuiger hebt gebruikt.
Stationair instellen (afb. 5)
Stationair moet worden ingesteld, als de motor neigt naar uitschakelen of als er geen significante snelheidsverschillen worden vastgesteld bij het gebruik van de smoorklep.
De instelling gebeurt na het starten van de motor met een schroevendraaier aan de bout (D). Laat de motor voor de instelling enkele minuten stationair draaien.
- rechtsom draaien, om het motortoerental te verhogen;
- linksom draaien, om het motortoerental te verlagen.
Na de instelling moet de motor zonder onregelmatigheden of pauzes stationair draaien.
Motor uitzetten
Nood-uit zaagvolgorde:
- Als het noodzakelijk is om het blaasapparaat direct te stoppen, schakelt u de contactschakelaar naar "OFF".
Normale zaagvolgorde:
- Voor het uitschakelen van de motor, gashendelver-grendeling terugschuiven, zodat de motor stationair draait. Zet aansluitend de aan/uit-schakelaar op "OFF".
10. Werkinstructies
Bedrijf
- Niet roken als u brandstof bijvult of het apparaat bediend.
- Houd uw handen of andere lichaamsdelen uit de buurt van de uitlaat en de ontstekingskabel.
- Het motorapparaat genereert giftige uitlaatgassen zodra de motor loopt. Werk nooit in afgesloten of slecht geventileerde ruimtes.
- Gebruik gereedschap alleen bij daglicht of met voldoende kunstmatige verlichting.
- De kracht niet onderschatten. Altijd een goede stabiliteit en het evenwicht behouden.
- Voorkom indien mogelijk het gebruik van het apparaat in nat gras.
- Let er in het specifiek bij hellingen op dat u sta-biel staat.
- Altijd lopen, nooit rennen.
• Houd de ventilatieopening altijd schoon.
- De blaasopening nooit op personen of dieren richten.
- De machine mag alleen op bepaalde tijden gebruikt worden - nooit 's morgens vroeg of 's avonds laat, als anderen gestoord kunnen worden. De bij de lokale autoriteiten vastgelegde tijden moeten worden opgevolgd.
- De machine moet zo mogelijk met het laagste motortoerental voor de uitvoering van de werkzaamheden worden gebruikt.
- Voor het starten met blazen moeten met hark en bezem vreemde voorwerpen worden verwijderd.
- Bij stoffige omstandigheden moet het oppervlak licht worden bevochtigd of, indien aanwezig moet er een aanbouwdeel voor bewatering worden gebruikt.
- Het gehele blaaskop-opzetstuk moet worden gebruikt, zodat de luchtstroom vlakbij de grond kan werken.
- Let op kinderen, huisdieren, open ramen en blaas vreemde voorwerpen veilig weg.
- Als het apparaat abnormale geluiden maakt of ongewoon sterke trillingen vertoond, moet het apparaat worden gecontroleerd. Ongewoon sterke trillingen kunnen de bediener verwonden en kan tot schade aan het apparaat leiden.
- Het apparaat mag niet gebruikt worden met defecte of niet aanwezige veiligheidsvoorzieningen.
- Schakel de motor nooit in de buurt van licht ontvlambare voorwerpen/materialen uit.
- Met de blazer kunt u restmateriaal van terrassen, wegen en gangen, van het gazon, van struiken en randen afblazen.
- Schakel de motor nooit in de buurt van licht ontvlambare voorwerpen/materialen uit.
Blazen en opzuigen
- Voor begin van de werkzaamheden altijd de werkomgeving controleren. Verwijder alle voorwerpen of resten die weggeslingerd kunnen worden, of in het apparaat terecht kunnen komen en dit kunnen verstoppen.
- Controleer de opvangzak regelmatig op slijtage en beschadiging.
- Als alternatief kunt u het apparaat ook vlak boven de grond leiden en van de ene zijde naar de andere bewegen, daarbij voorwaarts lopen de het mondstuk voor het verwijderen van het restmateriaal op de werkomgeving richten.
- Blaas het restmateriaal tot een praktische hoop samen.
11. Reiniging
Let op!
Trek vóór elke reiniging de bougiestekker los.
Dompel het apparaat om te reinigen nooit onder in water of andere vloeistoffen.
Bewaar het apparaat op een veilige en droge plaats en buiten het bereik van kinderen.
Reiniging
- Houd de ventilatiesleuven van het apparaat schoon om oververhitting van de motor te voorkomen.
- De behuizing van het apparaat regelmatig met een vochtige doek reinigen, mogelijk na elk gebruik.
- Houd de ventilatiesleuven vrij van stof en vuil.
- Als het vuil niet kan worden verwijderd, gebruik dan een zachte doek bevochtigd met zeepwater.
- Controleer het apparaat regelmatig voor de start van de werkzaamheden.
-
Reinig het apparaat nooit met water en spuit deze ook niet af met water. Reinig het motorhuis alleen met een vochtige doek, en gebruik nooit reinigings-of oplosmiddelen! Hierdoor kunnen de kunststo-fonderdelen van het apparaat worden beschadigd. Droog vervolgens het motorhuis zorgvuldig af.
-
Verwijder de opvangzak na afloop van de werkzaamheden, houd hem ondersteboven en reinig hem grondig om schimmelvorming en onaangename luchtjes te voorkomen.
- Als de opvangzak sterk is verontreinigd, kunt u deze met water en zeep wassen.
- Als de ritssluiting stroef loopt, moet u de tanden van de ritssluiting inwrijven met droge zeep.
- Reinig de zuig-/blaasbuis met een borstel als deze vuil is.
- Als gevolg van verontreiniging door het opgezogen materiaal kan de keuzehendel (blazen/zuigen) zwaar gaan lopen. U kunt de keuzehendel dan herhaald van zuigen naar blazen omschakelen om deze weer soepel te laten lopen.
- Gebruik uitsluitend originele accessoires en reserveonderdelen.
12. Opslag
Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.
De optimale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.
Voorzichtig: Berg het apparaat nooit langer op dan 30 dagen zonder de volgende stappen uit te voeren:
Het apparaat opbergen
Als u het apparaat langer dan 30 dagen wilt opbergen, moet deze hiervoor geschikt worden gemaakt. Anders zal de in de carburateur aanwezige, resterende brandstof verdund worden en kan een rubberachtig bezinksel achterblijven. Hierdoor wordt het starten moeilijker en zullen er kostbare reparatiewerkzaamheden moeten worden uitgevoerd.
- Verwijder langzaam het deksel van de brandstof-tank om eventuele druk in de tank af te tappen. Leeg de tank voorzichtig. Leeg de tank uitsluitend in de buitenlucht of in goed geventileerde ruimtes. Let erop dat er geen brandstof in de grond terechtkomt (milieubescherming). Gebruik een geschikte ondergrond.
- Start de motor en laat deze draaien tot de motor stopt om het brandstof uit de carburateur te verwijderen.
- Laat de motor afkoelen (ca. 5 minuten).
- Verwijder de bougie.
- Doe 1 theelepel schoon 2-takt-olie in de verbrandingsruimte. Trek nu meerdere keren langzaam aan het starterkoord om de interne componenten van een oliecoating te voorzien. Plaats de bougie weer terug.
Aanwijzing: Berg het apparaat op een droge locatie op, ver uit de buurt van mogelijke ontstekingsbronnen, zoals bijv. een oven, heetwaterboiler met gas, gasdroger etc.
Opnieuw in gebruik nemen
- Verwijder de bougie.
- Trek snel aan het starterkoord om overtollige olie uit de verbrandingsruimte te verwijderen.
- Reinig de bougie en let op de juiste elektrodeafstand op de bougie; of plaats een nieuwe bougie met de juiste elektrodeafstand.
- Bereid het apparaat voor gebruik voor.
13. Onderhoud
Bougie vervangen en reinigen (afb. 3)
Controleer minimaal eenmaal per jaar of bij regelmatig slecht starten, de elektrodenafstand van de bougie. De correcte afstand tussen de ontstekingsvlag en het ontstekingscontact is 0,63 mm/0,25".
- Wacht totdat de motor volledig is afgekoeld.
- Trek de bougiestekker van de bougie en draai de bougie er met de meegeleverde bougiesleutel uit.
- Bij overmatige slijtage aan de elektrode of bij een zeer sterke aanslag moet de bougie door een bougie van hetzelfde type worden vervangen.
- Sterke aanslag op de bougie kan veroorzaakt worden door: Te hoog olieaandeel in het benzinemengsel, slechte oliekwaliteit, verouderd benzinemengsel of verstopt luchtfilter.
- Draai de bougie met de hand volledig in het schroefdraad. Voorkom daarbij het kantelen van de bougie.
- Draai de bougie met de meegeleverde bougiesleutel vast.
- Bij gebruik van een momentsleutel bedraagt het aanhaalmoment 12-15 Nm.
Vervuilde luchtfilters verminderen het motorvermogen door een te geringe luchttoevoer naar de carburateur. Stof en pollen verstoppen de poriën van het schuimstofffilter. Regelmatige controle is daarom absoluut noodzakelijk.
- Maak de bout (A) van het deksel (B) van de luchtfilter los en verwijder het sponsfilterelement (C).
- Plaats het deksel van het luchtfilter (B) weer terug zodat er niets in het luchtkanaal kan vallen.
- Reinig het filterelement in een warm sopje, spoel het af en laat deze aan de lucht drogen.
Let op: Luchtfilter nooit met benzine of brandbare oplosmiddelen reinigen.
Om de levensduur van de motor niet te verkorten, moet een beschadigd luchtfilter direct worden vervangen.
Waarschuwing!
Laat de motor nooit draaien, als het luchtfilterelement niet is geplaatst.
BRANDSTOFFILTER
Binnenin de brandstoftank zit een filter, dat voorkomt dat er verontreinigingen in de motor terechtkomen. Het filter moet eenmaal per jaar door de dealer worden vervangen.
Wij hebben onze machines zo ontwikkeld, dat deze over een langere periode met een minimum aan onderhoud kunnen werken. De correcte werking is af-hankelijk van het regelmatige onderhoud en reiniging van de machine.
Let er altijd op dat alle moeren, pennen en schroeven goed zijn aangehaald en goed zitten, zodat het apparaat zich in een veilige toestand bevindt.
- Versleten of defecte onderdelen vervangen.
- Gebruik uitsluitend originele reserveonderdelen en accessoires.
- Het apparaat altijd op een droge locatie bewaren.
De gebruiker is in alle gevallen zelf verantwoordelijk voor schade die ontstaat doordat de aanwijzingen in deze gebruikshandleiding niet worden opgevolgd.
Dit geldt ook voor wijzigingen aan het apparaat, gebruik van ongeautoriseerde reserveonderdelen, aanbouwdelen, hulpmiddelen, andersoortig en niet-beoogd gebruik en gevolgschade door het gebruik van defecte onderdelen.
Waarschuwing!
Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit wordt nagelaten, kunnen de prestaties afnemen, kan letsel optreden en kan uw garantie vervallen.
14. Reparatie & bestellen van reserve-onderdelen
Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, on-toegankelijk bewaren.
Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.
Draag hiertoe een klantenservice of een geautoriseerde specialist op. Overeenkomstig geldt dit ook voor accessoires.
Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.
Belangrijke aanwijzing bij reparatie:
Houd er bij retourlevering van het product voor reparatie rekening mee dat het om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.
14.1 Bestelling van reserveonderdelen
Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:
- Modelaanduiding
- Artikelnummer
- Gegevens op het typeplaatje
14.2 Service-informatie
Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Bougie, luchtfilter, brandstofffilter, opvangzak
* niet persé meegeleverd!
15. Afvalverwerking en hergebruik
Aanwijzingen op de verpakking
De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.
Informatie over het afvoeren van versleten appara- tuur kunt u opvragen bij uw gemeente.
Brandstoffen en oliën
- Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden ge-leegd!
- Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
- Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.
16. Verhelpen van storingen
De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.
| Storing Mogelijke oorzaak Oplossing | ||
| Het apparaat springt niet aan • Luchtfilter vervuild• Brandstofffilter verstopt• Ontbrekende brandstofvoorziening• Fout in de brandstofleiding• Startvoorziening is defect• Motor overstroomd• Bougiestekker niet opgestoken• Geen ontstekingsvonk• Motor defect• Carburateur defect• Blaas-/zuigbuis niet volledig gemonteerd | • Luchtfilter reinigen/vervangen• Brandstofffilter reinigen of vervangen• tanken• Brandstofleiding op knikken of beschadigingen controleren• Contact opnemen met een servicepunt• Bougie verwijderen, reinigen en drogen; vervolgens meerdere keren aan het starterkoord trekken; bougie weer monteren• Bougiestekker op juiste zitting controleren• Bougie reinigen c.q. vervangen / bougiekabel controleren op beschadigingen• Contact opnemen met een servicepunt• Contact opnemen met een servicepunt• 2-delige blaas-/zuigbuis monteren | |
| Het apparaat draait en schakelt uit | Incorrecte instelling carburateur (stationair toerental) | Contact opnemen met een servicepunt |
| Apparaat werkt met onderbrekingen (stottert) | • Carburateur is incorrect ingesteld• Bougie is verroest• Aan/uit-schakelaar defect | • Contact opnemen met een servicepunt• Bougie reinigen of vervangen• Contact opnemen met een servicepunt |
| Rookontwikkeling • Onjuiste brandstofmengsel• Carburateur is incorrect ingesteld | • Tweetaktmengsel in mengverhouding 40:1 gebruiken• Contact opnemen met een servicepunt | |
| Apparaat werkt niet met het volledige vermogen | • Luchtfilter is vervuild• Carburateur is incorrect ingesteld• Opvangzak is vol• Opvangzak is vervuild• Keuzeschakelaar in verkeerde stand• Apparaat verstopt of door vreemde objecten geblokkeerd | • Luchtfilter reinigen of vervangen• Contact opnemen met een servicepunt• Uitlaat controleren• Opvangzak leegmaken• Opvangzak reinigen• Keuzeschakelaar op het zuigpictogram zetten• Verstoppingen en blokkades verhelpen (zie hoofdstuk Reiniging en onderhoud) |
Merknad om emballasjen
Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.
Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.
