Märke	Scheppach
Modell	LBH2600P
Typ	Lövblåsare / lövuppsamlare
Mått (L x B x H)	1250 x 550 x 370 mm
Vikt (lövblåsare)	4,7 kg
Vikt (lövuppsamlare)	5,9 kg
Totalvikt	6,4 kg
Motortyp	2-taktsmotor, luftkyld
Cylindervolym	25,4 cm³
Märkeffekt	0,7 kW
Max. lufthastighet	260 km/h
Uppsamlarpåsens volym	50 L
Bränsletankens kapacitet	650 cm³
Blandningsförhållande bensin/olja	40:1
Ljudeffektnivå (LWA)	108,4 dB
Ljudtrycksnivå (LpA)	97,0 dB
Vibrationer (nedre handtag)	15,1 m/s²
Vibrationer (övre handtag)	11,92 m/s²
Funktioner	Blåsning och uppsamling med sönderdelning
Säkerhetsutrustning	Avtryckarspärr, skyddsgaller, nödstopp
Underhåll	Rengöring av luftfilter, tändstift, bränsletömning vid förvaring >30 dagar
Slitdelar	Tändstift, luftfilter, bränslefilter, uppsamlarpåse

Vanliga frågor - LBH2600P SCHEPPACH

Vilket blandningsförhållande bensin/olja gäller för LBH2600P?

Det rekommenderade blandningsförhållandet är 40:1, dvs. 40 volymer blyfri bensin till 1 volym 2-taktsmotorolja. Använd endast specialolja för 2-taktsmotorer.

Hur startar jag lövblåsaren när den är kall?

Ställ strömbrytaren på På (I), sätt chokereglaget i kallstartsposition, tryck på bränslepumpen 5 gånger, dra sedan 3-5 gånger i startsnöret. När motorn går, sätt tillbaka choken i arbetsposition.

Vad gör jag om motorn inte startar?

Kontrollera luftfiltret (rengör det), bränslefiltret, tändstiftet (rengör eller byt), och se till att sugrör/blåsrör är korrekt monterade. Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda apparaten som uppsamlare utan uppsamlarpåsen?

Nej, apparaten i uppsamlingsläge får endast användas med uppsamlarpåsen monterad. Det garanterar säkerhet och korrekt funktion av sönderdelningen.

Hur underhåller jag luftfiltret?

Skruva av filterlocket, ta bort skumfiltret, tvätta det i varmt såpvatten, skölj och låt lufttorka. Använd aldrig bensin eller brandfarliga lösningsmedel. Sätt tillbaka torrt filter.

Vilket är förfarandet för förvaring av apparaten mer än 30 dagar?

Töm bränsletanken, låt motorn gå tills den stannar för att tömma förgasaren, ta bort tändstiftet, häll en tesked 2-taktsolja i förbränningskammaren, dra i startsnöret, sätt sedan tillbaka tändstiftet. Förvara torrt och frostfritt.

Vilken personlig skyddsutrustning rekommenderas?

Bär alltid skyddsglasögon, hörselskydd, arbetshandskar, rejäla skor och långbyxor. Vid damm, använd andningsmask.

Vad gör jag om uppsamlarpåsen är för full?

En för full påse minskar prestanda och kan överhetta motorn. Stäng av motorn, öppna dragkedjan och töm påsen. Samla inte upp vått gräs eller löv för att undvika blockering.

Hur ställer jag in motorns tomgång?

Låt motorn gå på tomgång i några minuter. Använd en skruvmejsel för att vrida justerskruven (D): medurs för att öka varvtalet, moturs för att minska. Motorn ska gå stabilt utan att stanna.

Kan jag använda apparaten i regn eller på våta löv?

Det rekommenderas inte att använda apparaten på våta löv eftersom det kan täppa till rotorn och påsen. Undvik även att använda den i regn av el-säkerhetsskäl och halkrisk.

BRUKSANVISNING LBH2600P SCHEPPACH

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ bruksanvisningen och säkerhetsanvisningarna före idrifttagning!
	Använd skyddsglasögon!
	Varning! Om instruktionerna ignoreras kan detta innebära fara för livet samt skaderisk eller skador på verktyget.
	Observera skaderisk!Stick inte in händerna i närheten av kniven.
	Garanterad ljudeffektnivå
	Obs! Skaderisk på grund av föremål som slungas ut.
	Obs! Avgasröret och andra delar hos motorn blir väldigt varma under drift, rör inte.
	Håll åskådare på avstånd.
	Använd hörselskydd!
	Produkten uppfyller kraven i gällande europeiska direktiv.
	Produkten uppfyller kraven i gällande serbiska direktiv.
	Observera, antändliga ämnen. Eld, öppen låga och rökning förbjudna!
	Tryck på bensinpumpknappen
	Tankvolym
	Symbol på tanklocket för blandningsförhållande bensin/olja 40:1.
	Bär arbetshandskar!
	Använd rejäla skodon!
	Obs! Risk för skador på grund av roterande knivvals! Håll händer och fötter utanför öppningarna när maskinen är igång.
	Startspak (choke) "kallstart"Startspak (choke) "varmstart och arbete"

Innehållsförteckning: Sida:

1. Inledning 259
2. Produktbeskrivning (bild 1)....259
3. Leveransomfång 259
4. Avsedd användning 259
5. Allmänna säkerhetsanvisningar 261
6. Restrisker....262
7. Tekniska specifikationer 262
8. Uppackning....263
9. Montering och manövrering....263
10. Arbetsinstruktioner 266
11. Rengöring 267
12. Förvaring.... 267
13. Underhåll....268
14. Reparation och reservdelsbeställning.... 268
15. Avfallshantering och återvinning 269
16. Felsökning....270
17. Försäkran om överensstämmelse 399

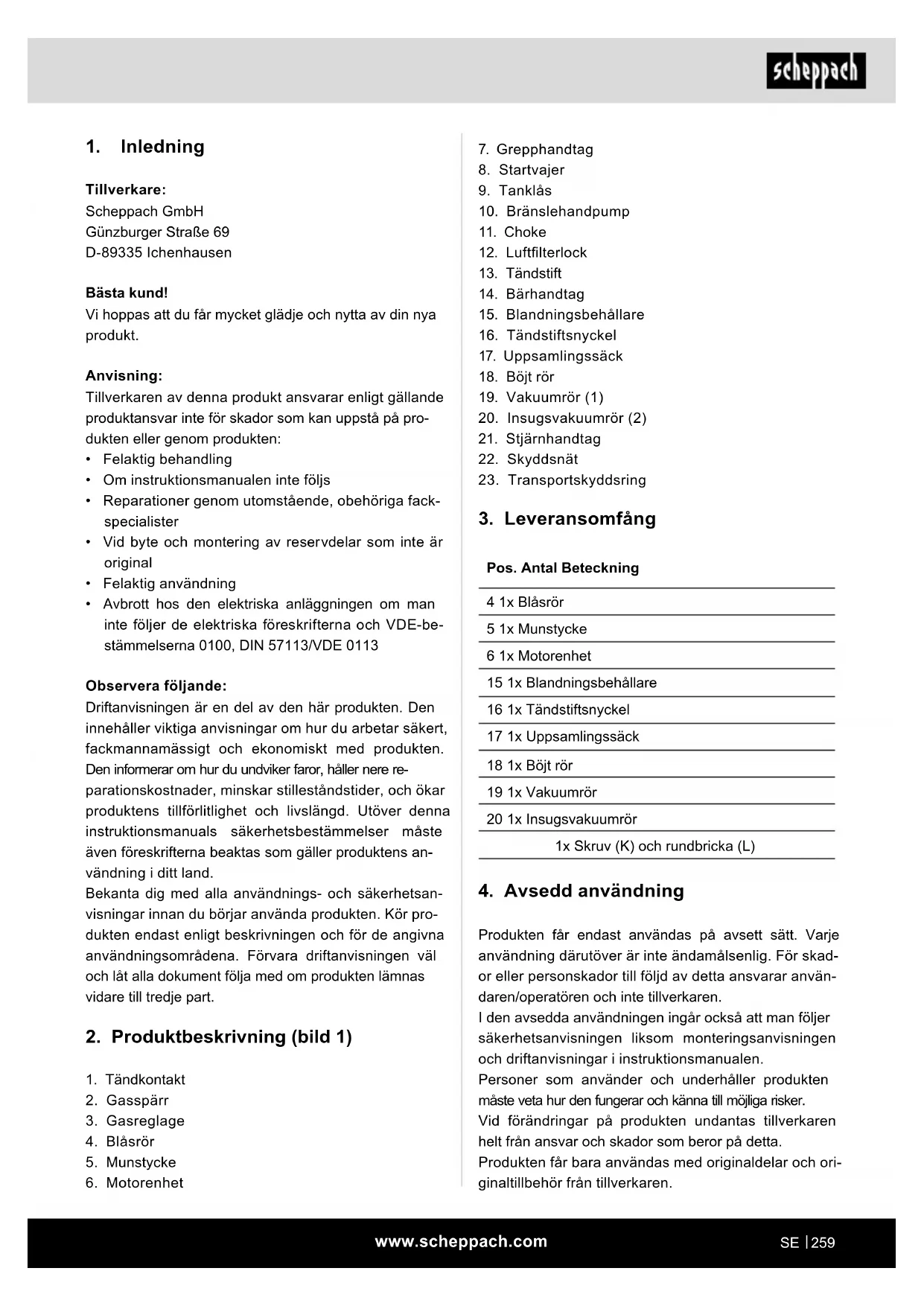

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya produkt.

Anvisning:

Tillverkaren av denna produkt ansvarar enligt gällande produktansvar inte för skador som kan uppstå på produkten eller genom produkten:

• Felaktig behandling
- Om instruktionsmanualen inte följs
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
• Felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Observera följande:

Driftanvisningen är en del av den här produkten. Den innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med produkten.

Den informerar om hur du undviker faror, håller nere re- parationskostnader, minskar stilleständstider, och ökar produktens tillförlitlighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller produktens an- vändning i ditt land.

Bekanta dig med alla användnings- och säkerhetsanvisningar innan du börjar använda produkten. Kör produkten endast enligt beskrivningen och för de angivna användningsområdena. Förvara driftanvisningen väl och låt alla dokument följa med om produkten lämnas vidare till tredje part.

2. Produktbeskrivning (bild 1)

1. Tändkontakt
2. Gasspärr
3. Gasreglage
4. Blåsrör
5. Munstycke

6. Motorenhet

7. Grepphandtag

8. Startvajer
9. Tanklås
10. Bränslehandpump
11. Choke
12. Luftfilterlock
13. Tändstift
14. Bärhandtag
15. Blandningsbehållare
16. Tändstiftsnyckel
17. Uppsamlingssäck
18. Böjt rör
19. Vakuumrör (1)
20. Insugsvakuumrör (2)
21. Stjärnhandtag
22. Skyddsnät
23. Transportskyddsring

3. Leveransomfång

Pos. Antal Beteckning

4 1x Blåsrör

5 1x Munstycke

6 1x Motorenhet

15 1x Blandningsbehållare

16 1x Tändstiftsnyckel

17 1x Uppsamlingssäck

18 1x Böjt rör

19 1x Vakuumrör

20 1x Insugsvakuumrör

1x Skruv (K) och rundbricka (L)

4. Avsedd användning

Produkten får endast användas på avsett sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i instruktionsmanualen.

Personer som använder och underhåller produkten måste veta hur den fungerar och känna till möjliga risker.

Vid förändringar på produkten undantas tillverkaren helt från ansvar och skador som beror på detta.

Produkten får bara användas med originaldelar och originaltillbehör från tillverkaren.

Tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i den tekniska specifikationen måste följas.

Maskinen uppfyller gällande EU-maskindirektiv.

- Alla skydds- och säkerhetsanordningar måste vara monterade på maskinen innan du börjar använda den.

- Lövsugen/-blåsaren är endast tillåten för löv och trädgårdsavfall såsom gräs och små kvistar. Annan användning är inte tillåten.

- Lövsugen/-blåsaren får endast användas för torrt löv, gräs och liknande.

- Maskinen är avsedd att användas av en person.

- Personen som använder maskinen ansvarar för andra som vistas i arbetsområdet.

- Följ alla säkerhets- och riskanvisningar som sitter på maskinen.

- Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.

- Använd bara maskinen i tekniskt felfritt skick och enligt bestämmelserna. Var säkerhetsmedveten och ansvarsfull och följ bruksanvisningen!

- Särskilt störningar som kan påverka säkerheten måste omgående åtgärdas (eller lämnas in för reparation)!

- Tillverkarens säkerhets-, arbets- och underhålls-anvisningar samt de mått som anges i den tekniska specifikationen måste följas.

- Tillämpliga föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.

- Maskinen får bara användas, underhållas eller repareras av sakkunniga personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.

- Använd apparaten för insugning endast med monterad säck.

- Sug inte in brinnande, glödande eller rykande material (t.ex. cigaretter, glöd, etc.), ångor eller lättantändliga, giftiga eller explosiva ämnen.

- Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.

- Annan användning är felaktig. Skador som då uppstår fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.

- Maskinen får inte användas för kommersiell, hantverksmässig eller industriell användning.

- Arbeta inte med maskinen om du är tveksam till om arbetsförhållandena är säkra eller osäkra.

VARNINGSANVISNING! Läs för din egen säkerhets skull igenom bruksanvisningen och de allmänna säkerhetsanvisningarna före idrifttagning. Om du lämnar apparaten vidare till någon annan ska du alltid lämna med användningsmanualen.

Observera att våra produkter inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när produkten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

Tillverkaren ansvarar inte för skador som orsakas av felaktig hantering eller felaktig användning.

Förklaring av signalorden i bruksanvisningen

! FARA

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till livshotande eller allvarlig personskada.

⚠️ WARNING

Signalord för att känneteckna en tänkbart farlig situation som, om den inte undviks, kan leda till allvarlig personskada.

⚠ FÖRSIKTIGT

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till en mindre eller måttlig personskada.

OBS

Signalord för att känneteckna en omedelbart förestående farlig situation som, om den inte undviks, kan leda till materiella skador på produkten eller egendom/innehav.

5. Allmänna säkerhetsanvisningar

⚠ WARNING Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska specifikationer som medföljer denna produkt.

Om du inte följer säkerhetsanvisningarna och de angivna instruktionerna finns risk för elstötar, bränder och/eller allvarliga personskador.

Bevara alla säkerhetsanvisningar och instruktioner för framtida bruk.

△ VARNING Läs alla säkerhetsanvisningar och instruktioner. Om du inte följer säkerhetsanvisningarna och instruktionerna finns risk för bränder och/eller allvarliga personskador. Använd endast de bränslen som rekommenderas i bruksanvisningen (se kapitel: Bränsle och smörjmedel). Använd aldrig bränsle som inte blandats med 2-taktsolja. Detta kan leda till att motorn förstörs och leveransgarantin blir ogiltig.

Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk.

Instruktion

• Läs igenom bruksanvisningen noga. Lär dig var reglagen sitter, hur de fungerar och det korrekta sättet att använda maskinen.
• Personer som på grund av sin fysiska, sensoriska eller psykiska förmåga eller oerfarenhet eller okunnighet inte kan använda apparaten på ett säkert sätt, bör inte använda den utan uppsikt eller instruktion av en ansvarig person. Barn bör hållas under uppsikt så att de inte leker med apparaten.
• Låt aldrig barn använda apparaten.
• Tillåt aldrig personer som inte känner till dessa anvisningar att använda apparaten. Lokala föreskrifter kan ange lägsta ålder för användare.
• Använd aldrig maskinen när personer, i synnerhet barn, eller husdjur befinner sig i närheten.
• Användaren är ansvarig för olyckor och faror som drabbar andra personer eller deras egendom.

Allmänna anvisningar

- Använd inte löst sittande kläder eller smycken. Bär långbyxor för att skydda benen. Bär huvudbonad om du har långt här. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar. Bär lämpliga starka, tätt åtsittande arbetskläder.

• Stäng alltid av motorn när du lägger från dig maskinen och före arbeten på apparaten.
• Använd skyddsglasögon vid arbetet.
• Personal med luftvägsproblem eller vid dammalstrande arbeten ska en andningsmask bäras.
• Produkten får inte användas med skadade skyddsanordningar eller avskärmningar

Arbetsplatssäkerhet

• Se till att ditt arbetsområde är rent och har god be- lysning. Stökiga och dåligt belysta arbetsplatser utgör en olycksrisk.
• Arbeta inte med apparaten i områden med explosionsrisk, där det finns antändliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända dammet eller ångorna.
• Barn och andra personer får inte vistas i området medan du använder apparaten. Du kan förlora kontrollen över maskinen om du blir distraherad.

Personsäkerhet

• Var uppmärksam, tänk på vad du gör och använd ditt förnuft när du arbetar med verktyget. Använd inte verktyget om du är trött eller påverkad av alkohol, droger eller läkemedel. Det räcker att du är ouppmärksam ett ögonblick under arbete med verktyget för att allvarliga olyckor ska inträffa.
• Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skyddsutrustning anpassad till verktygets användning, som dammask, halksäkra säkerhetsskor, skyddshjälm och hörselskydd, minskar risken för personskador.
• Undvik att starta maskinen oavsiktligt. Olyckor kan inträffa om du håller fingret på brytaren när du bär verktyget.
• Ta bort alla inställningsverktyg eller skruvnycklar innan du startar verktyget. Ett verktyg eller en skruvmejsel inuti en roterande maskindel kan orsaka personskador.
• Undvik en onormal kroppshållning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över verktyget om något oförutsett inträffar.
• Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken.
• Håll hår, kläder och handskar på avständ från rörliga delar. Löst sittande kläder, smycken eller längt hår kan fastna i rörliga delar.

Använda och hantera apparaten

• Överbelasta inte apparaten. Använd det verktyg som är avsett för arbetet. Du arbetar bättre och säkrare i det angivna effektområdet med ett verktyg som är avsett för arbetet.
• Använd inte ett verktyg med defekt brytare. Ett verktyg som inte kan startas/stängas av längre är farligt och måste repareras.
• Förvara verktyg som inte används utom räckhåll för barn. Låt inte personer som inte känner till hur apparaten används eller som inte har läst denna bruksanvisning använda apparaten. Verktyg utgör en fara om de används av oerfarna personer.
• Sköt verktyg med omsorg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skada-de att det inverkar på verktygets funktion. Skadade delar ska repareras innan du börjar använda maskinen igen. Många olyckor beror på dåligt underhållna verktyg.
• Använd verktyg, tillbehör och andra tillbehör som används under arbetet enligt anvisningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt arbete. Farliga situationer kan uppstå om apparater används för andra ändamål än de är avsedda för.

Säker hantering av bränslen

Bränslen och bränsleångor är eldfarliga och kan or- saka svåra skador om de inandas eller kommer på huden. Var därför försiktigt vid hantering av bränsle och se till att ha god ventilation.

• Stäng av motorn innan apparaten tankas och låt den svalna.
• Vid tankning ska rökning och öppen eld undvikas (bild 2).
  • Bär handskar vid tankning.
• Tanka inte i slutna rum (explosionsrisk).
• Var noga med att inte spilla bränsle eller olja. Rengör apparaten omedelbart om det har kommit bränsle eller olja på den. Byt omedelbart kläder om det har kommit bränsle eller olja på dem.
• Se till att det inte kommer ner bränsle i marken.
• Stäng tanklåset ordentligt efter tankningen och se till att det inte går upp under driften.
• Se till att tanklocket och bensinledningarna är täta. Vid läckor får apparaten inte tas i drift.
• Bränsle får endast transporteras och förvaras i godkända och märkte behållare.

• Håll barn borta från bränslen.

• Bränsle får inte transporteras eller förvaras i närheten av brännbara eller lättantändliga ämnen, gnistor eller öppen eld.

• Förflytta dig minst tre meter från tankplatsen innan du startar apparaten.
• För att minska brandrisken ska motor och ljuddämpare hållas fria från skärrester, blad och smörjmedel!
• Håll alltid handtagen torra, rena och fria från bränsleblandningen.
• Tanka aldrig när motorn går eller är het.

6. Restrisker

Produkten är konstruerad enligt senaste teknik och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

Även vid avsedd användning och när alla tillämpliga säkerhetsanvisningar följts kan restrisker förekomma på grund av konstruktionens utformning för det avsedda ändamålet.

Förutseende och försiktighet minskar risken för person- och sakskador.

• Skaderisk på grund av utslungade delar.
• Knivbitar kan lossna och slungas ut.
• Risk för kolmonoxidförgiftning i slutna, dåligt ventilerade utrymmen.
• Brännskaderisk vid beröring av heta komponenter.
• Hörselskador vid längre arbeten utan hörselskydd.

Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.

Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.

7. Tekniska specifikationer

Mått L x B x H 1250 x 550 x 370 mm

Lufthastighet max. 260 km/h
Uppsamlingssäckens volym	50 l
Drivning
Slagvolym 25,4 cm	3
Motorns nominella effekt 0,7 kW
Tomgångsvarvtal 3500 ± 300 min	-1
Bensintankens volym 650 cm	3
CO2-utsläpp 1443 g/kWh
Motortyp Tvåtaktsmotor, luftkyld

Lövblåsare, vikt 4,7 kg

Lövsug, vikt 5,9 kg

Totalvikt 6,4 kg

Med förbehåll för tekniska ändringar!

Buller och vibration

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB bör du använda ett passande hörselskydd.

Information om bullerutveckling enligt ISO 11094:1991

Typvärden buller

Ljudeffektnivå L_WA	108,4 dB
Ljudtrycksnivå L_pA	97,0 dB
Osäkerhet K_wa/pA	3 dB

Typvärden vibrationer

Vibrationsvärde enligt EN 15503:2009

Övre grepp A_hv	15,1 m/s2
Undre grepp A_nv	11,92 m/s2
Osäkerhet K_h	1,5 m/s2

Begränsa buller och vibrationer till ett minimum!

• Använd enbart apparater som inte är skadade.
• Underhåll och rengör apparaten regelbundet.
• Anpassa ditt sätt att arbeta till hur apparaten fung- erar.
• Överbelasta inte apparaten.
• Låt undersöka apparaten om så behövs.
• Stäng av apparaten när den inte används.
• Använd handskar.

I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol: △

8. Uppackning

• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera produkten och tillbehör för transportskador. Vid reklamationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

• Om möjligt, förvara förpackningen fram till utgången av garantiperioden.

• Bekanta dig med produkten innan bruk med hjälp av instruktionsmanualen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer och produkttyp samt tillverkningsår vid beställningar.

⚠ WARNING!

Produkt och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Montering och manövrering

OBS! Stäng alltid av apparaten före rengöring, inspektion, underhåll eller alla andra arbeten.

OBS!

Ta bort transportskyddsringen (23) bild 1.

Lövblåsare

Montering blåsrör: (Bild 7-9)

⚠ WARNING: Apparaten får aldrig startas eller användas förrän den är helt monterad.

• Ta bort skruven (K) och dess bricka (L) på luftut-loppet.
• Rikta in blåsröret (4) mot luftutloppets utsprång, tryck ihop slangen och vrid den 90 ° medurs för att säkra den permanent.
• Fäst blåsröret (4) på luftutloppet med skruven (K) och brickorna (L).
• Rikta in munstycket (5) mot blåsrörets utsprång (P), tryck ihop munstycket och röret och vrid 90° medurs för att säkra det permanent.

⚠ Varning! Använd endast tillverkarens reserv- och tillbehörsdelar i originalutförande. Om detta ignoreras kan kapaciteten försämras, skador uppstå och din garanti upphöra att gälla. Använd aldrig maskinen utan skydd!

Lövsug

⚠ WARNING: Apparaten får aldrig startas eller användas förrän den är helt monterad.

Montering sugrör (bild 10-14)

• Ta bort skruven (K) och brickan (L).
- Rikta in röret (18) mot luftutloppets utsprång, skjut sedan röret över luftutloppet och vrid det 90 ° moturs för att säkra det permanent.
- Stick in röränden (18) i uppsamlingssäcken (17) och stäng till öppningen med det medlevererade kardborrbandet.
- Fäst röret (18) på luftutloppet med skruven (K) och brickan (L).
- Lossa stjämgreppet (21) och öppna skyddsgallret (22)
- Rikta in insugningsröret (19) mot inloppets utsprång, skjut sedan röret i riktning mot utsprånget och vrid det 90 ° medurs för att säkra det permanent.
- Rikta in det andra insugningsröret (20) mot det första rörets utsprång (19), skjut sedan ihop de båda rören och vrid det 90 ° medurs för att säkra det permanent.
- Häng väskan över axeln och justera höjden med remmen.

Anvisning: Observera att de båda sugrören efter att ha fästs på apparaten är fast förbundna med varandra och sedan inte får tas isär!

Manövrering av apparaten

▲ Obs!

Montera klart hela produkten före idrifttagning!

Förbereda arbetet

Kontrollera före varje idrifttagning att:

• Bränslesystemet är tätt.
• Skyddsanordningar och skäranordning är i felfritt skick och kompletta.
• Alls skruvförband sitter fast.
• Alla rörliga delar går lätt.
• Skyddsluckan (E) är stängd och att alla säkerhetsbrytare (F) är aktiverade (bild 15).

Motorbränsle och olja

Rekommenderade bränslen

Använd endast blandning av blyfri bensin och två- taktsolja.

Blanda till bränsleblandningen enligt blandningsta- bellen.

Obs: Använd inte en motorbränsleblandning som har lagrats i mer än 90 dagar.

Obs: Använd inte en tvåtaktsolja som rekommenderar ett blandningsförhållande 40:1.

Vid motorskador som beror på otillräcklig smörjning gäller inte tillverkarens motorgaranti.

Obs: Använd endast avsedda och tillåtna behållare för transport och förvaring av bränsle.

Fyll i rätt mängd av bensin och 2-taktsolja i den medlevererade blandningsflaskan. Skaka sedan behållaren ordentligt.

Använd aldrig olja för fyrtaktsmotorer eller vattenkylda tvåtaktsmotorer. Det kan smutsa ner tändstiftet, blockera frånluftsdelen eller klibba fast kolvringen.

Bränsleblandningar som stått oanvända i över en månad kan orsaka stopp i förgasaren eller påverka motoms funktion. Häll överblivet bränsle i en lufttät behållare och förvara den i ett mörkt, svalt utrymme.

Bränsleblandningstabell

Blanda: 40 delar bensin till 1 del olja

Exempel:

1 I bensin : 0,025 I tvåtaktsolja

5 | bensin : 0,125 | tvåtaktsolja

Varning! Se upp för avgaserna.

Stäng alltid av motorn innan du tankar. Fyll aldrig på bensin när motorn är igång eller fortfarande är het. Det räder brandrisk!

Tanken får bara fyllas utomhus eller i utrymmen med god ventilation. Se till att det inte kommer ner bränsle i marken (miljöskydd). Använd lämpligt underlag.

Fylla på bensin

Skaderisk! Bensin är explosivt!

Stäng av motorn och låt den svalna!

• Använd skyddshandskar!
• Undvik hud- och ögonkontakt!
• Det är mycket viktigt att läsa igenom avsnittet "Säkerhetsanvisningar".
• Tanka bara utrustningen utomhus eller i utrymmen med god ventilation.
• Rengör runt påfyllningsområdet. Smuts i tanken or-sakar driftstörningar. Skaka behållaren med bräns-leblandningen en gång innan den fylls på i tanken.
• Öppna tanklocket försiktigt så att eventuellt övertryck reduceras.
• Fyll försiktigt på bränsleblandningen upp till påfyllningsrörets underkant.

• Skruva på tanklocket igen. Se till att tanklåset sluter till ordentligt.
  • Gör rent tanklocket och runt om det.

• Kontrollera tanken och bränsleledningarna beträffande otätheter.

• Förflytta dig minst tre meter från tankplatsen innan du startar motorn.

Tappa ur bensin

Tanken får bara tömmas utomhus eller i utrymmen med god ventilation. Se till att det inte kommer ner bränsle i marken (miljöskydd). Använd lämpligt underlag.

• Håll en uppsamlingsbehållare under avtappningsskruven.
• Skruva upp tanklocket och ta av det.
• Töm ut all bensin-/oljeblandning ur tanken.
• Skruva tillbaka tanklocket ordentligt för hand.

Kontrollera före användning!

• Kontrollera om apparaten är i säkert skick.
• Kontrollera om det finns läckor.
• Kontrollera om det finns synliga skador.
• Kontrollera om alla komponenter sitter ordentligt fast.
• Kontrollera om alla säkerhetsanordningar är i gott skick.

• Innan apparaten tas i drift måste man kontrollera att rörets mellanstycke är rätt ditsatt.
• Följ motorstartanvisningarna enligt beskrivningen.
• Se till att avgasröret inte är täckt eftersom det blir mycket hett.
• Håll i handtaget med höger hand och sväng blås-röret hit och dit så att den önskade ytan blir fri från föroreningar.
• Gasreglage och tändkontakt är integrerade i handtaget.
• Med gasspärren kan motorn spärras på fullgas utan att man hela tiden måste trycka på gasreglaget. Obs: Skjut tillbaka gasspärren till tomgångsgas innan apparaten stängs av.

Maskinen kan användas både som blås och uppsamlare. För båda användningarna måste respektive tillbehör som ingår i leveransen monteras korrekt.

Varning: Uppackning och montering av aggregatet bör utföras på en jämn och stabil yta, med tillräcklig plats för att röra maskinen och dess förpackning.

VIKTIGT Säkerhetssystemen hindrar motorn från att startas när vakuum- eller blåsröret inte är rätt hopsatta.

KONTROLLER AV MASKINEN

Innan du börjar med arbetet:

• Kontrollera om alla skruvar i maskinen är ordentligt åtdragna.
• Vid användning av uppsamlaren är det viktigt att säcken sitter rätt och att blixtlåset är stängt.
• Kontrollera att luftfiltret är rent.
• Kontrollera att handtagen sitter fast ordentligt.
• Förbered tillbehör enligt typen av arbete (som blås eller uppsamlare) och kontrollera att de är rätt monterade.

Start (bild 6)

Så snart maskinen är korrekt monterad kan motorn startas enligt följande:

1. Ställ motorbrytaren (1) på Till (I).
2. Ställ chokespaken (11) i läget
3. Tryck på bensinpumpen (10) mer än 5 gånger (G).
4. Dra i startsnörets handtag (8) 3 till 5 gånger för att starta motorn.
5. Vänta en stund när motorn är igång och ställ därefter chokespaken (11) i läget |↓|.
6. Ställ genast motorbrytaren (1) på "0" om problem uppstår så att motorn stannar. Varning! Maskinen kan fortsätta att rotera ytterligare några sekunder.
7. Vid start med varm motor (i upp till 15 min.) kan du låta chokespaken stå kvar i läget "Varmstart och arbete". |

Anvisning: Om motorn trots flera försök inte startar, så läs avsnittet "Felsökning av motorn".

Anvisning: Dra alltid startsnöret rakt ut. Om det dras ut snett blir det friktion i öglan. Friktionen nöter på snöret så att det går av efter ett tag. Behåll startgreppet medan snöret drar sig tillbaka.

Släpp inte snöret så det dras tillbaka okontrollerat.

Driftsätt

Obs: Under arbetet måste maskinen alltid hållas fast med höger hand i det övre handtaget.

Motorvarvtalet ska anpassas till typen av material som ska flyttas:

Lågt varvtal för lätt material på gräsmattan;

Mellanvarvtal för att flytta gräs och lätta löv på asfalt eller fast mark;

Högt varvtal för tyngre material som nysnö eller smuts.

Varning: Se alltid till att inga föremål eller damm blåses i riktning mot människor eller djur eller så att saker skadas. Observera alltid vindriktningen och arbeta aldrig mot vinden.

Arbete med lövsugen

Varning: Maskinen måste alltid hållas i ett fast grepp med båda händerna. Lägg vänster hand på det övre handtaget och höger hand på det undre handtaget. Lyft det undre handtaget så att säcken befinner sig på användarens högra sida.

Vid drift som uppsamlare bör motorn helst gå med medel eller högt varvtal.

Håll det lilla rörets avrundade ände några centimeter över marken vid uppsamlingen. Säcken fungerar också som ett filter som i en vanlig dammsugare. Därför är det bäst att:

• Inte låta säcken bli helt full
• Omedelbart ta bort skrymmande föremål.

För att tömma säcken:

• Stäng av motorn.
• Öppna blixtlåset (11) och töm säcken utan att lossa den från anslutningsslangen.
• VIKTIGT Sug aldrig in fuktigt gräs eller blad i uppsamlaren. Det stoppar igen rotorn eller säcken.

VIKTIGT När maskinen används som uppsamlare finns det risk att suga in föremål som kan blockera maskinen och rotorn. I detta fall:

• Stäng omedelbart av motorn - ta av tändstiftskontakten.
  • Ta isär vakuumrören.
• Ta bort föremålet ur vakuuminloppet.
• Kontrollera att ingen blockerar rotorn innan du använder maskinen igen.

VIKTIGT En för full säck minskar maskinens effektivitet och kan leda till överhettning av motorn.

När arbetet är klart:

• Stäng av motorn enligt ovanstående beskrivning.
• Töm säcken om du har använt maskinen som uppsamlare.

Ställ reglaget på tomgång (bild 5)

Tomgången måste justeras om motorn tenderar att stänga av sig eller det inte märks några signifikanta hastighetsskillnader när gasspjället rörs.

Inställningen utförs genom att skruva på skruven (D) med en skruvmejsel när motorn har startats. Låt motorn gå på tomgång i ett par minuter före inställningen.

• Medurs ökar tomgångsvarvtalet;
- Moturs minskar tomgångsvarvtalet.
Efter inställningen ska motorn kunna gå på tomgång utan oregelbundenheter eller pauser.

Stanna motorn

Nödstopp:

- Ställ tändkontakten på OFF om blåsen måste stoppas omedelbart.

Normal avstängning:

- Skjut tillbaka gasreglaget så att motorn går på tomgång. Ställ sedan tändkontakten på OFF.

10. Arbetsinstruktioner

Drift

• Rök inte när du fyller på bränsle eller när maskinen används.
• Häll händer och andra kroppsdelar borta från avgasrör och tändkabel.
• Det motordrivna verktyget genererar giftiga avgaser så snart som motorn är igång. Arbeta aldrig i slutna eller dåligt ventilerade utrymmen.
• Använd verktygen endast i dagsljus eller vid tillräcklig belysning.
• Underskatta inte kraften. Stå alltid stabilt och i jämvikt.
• Undvik om möjligt att använda maskinen i vått gräs.
• Se till att du står stabilt i synnerhet om marken sluttar.
  • Gå alltid, spring aldrig.
• Häll alltid ventilationsöppningen ren.
• Rikta aldrig bläsöppningen mot människor eller djur.
• Maskinen får endast användas under lämpliga tider på dygnet - inte tidigt på morgonen eller sent på kvällen när det kan vara störande. Av lokala myndigheter bestämda tider ska följas.
• Maskinen ska drivas med lägsta möjliga motorvarv- tal för utförande av arbetena.
• Lossa främmande föremål med kratta och borste innan du börjar blåsa.
• Om det är dammigt kan ytan fuktas lätt eller, om sådan finns, en bevattningskomponent monteras.
• Använd hela blåsmunstyckedelen så att luftströmmen kan arbeta nära marken.

• Akta barn, husdjur, öppna fönster och blås undan främmande föremål säkert.

• Om maskinen låter onormalt eller vibrerar onormalt måste den kontrolleras. Ovanligt starka vibrationer kan skada användaren och leda till skador på maskinen.

• Maskinen får inte användas med defekta eller saknade skyddsanordningar.
• Ställ inte ner den heta motorn i närheten av lättantändliga föremål/ material.
• Med blåsen kan man blåsa bort restmaterial från terrasser, vägar och gångar, från gräsmattor och buskar och ut från kanterna.
• Ställ inte ner den heta motorn i närheten av lättantändliga föremål/ material.

Blåsa och suga

• Kontrollera alltid arbetsområdet innan du börjar. Ta bort föremål eller rester som kan slungas iväg eller som kan fastna i maskinen och täppa igen den.
• Kontrollera uppsamlingssäcken regelbundet efter tecken på förslitning eller skador.
• Alternativt kan man hålla maskinen tätt över marken och röra den från sida till sida, gå framåt och rikta munstycket mot arbetsområdet för att ta bort restmaterial.
• Blås samman restmaterialet till en praktisk hög.

11. Rengöring

Obs!

Dra ur tändstiftskontakten före varje rengöring.

Doppa aldrig maskinen i vatten eller andra vätskor.

Förvara maskinen på en säker och torr plats och utom räckhåll för barn.

Rengöring

• Håll maskinens ventilationsöppningar rena för att undvika att motorn överhettas.
• Rengör maskinen käpa regelbundet med en mjuk trasa, helst efter varje användning.
• Håll ventilationsöppningarna fria från damm och smuts.
• Om smutsen biter sig fast kan man använda en mjuk duk fuktad i såpvatten.
• Kontrollera regelbundet maskinen innan du börjar arbeta.

• Rengör aldrig maskinen med vatten och spruta inte vatten på den. Rengör motorhuset bara med en fuktig trasa och inte med rengöringsmedel! Annars kan maskinens plastdetaljer skadas. Torka därefter noga av motorhuset.

• Efter arbetets slut ska uppsamlingssäcken tas av, vändas ut och in och rengöras noga för att förhindra mögel och dålig lukt.

• En mycket smutsig säck kan tvättas med tvål och vatten.
• Om blixtlåset går trägt kan blixtlåständerna smörjas genom att gnidas med en torr tvål.
• Rengör sug-/blåsrör med en borste vid behov.
• Uppsugen smuts kan göra att väljarreglaget (blåsa/suga) går trögt. Rör väljarreglaget fram och tillbaka mellan de två lägena flera gånger så går det lättare igen.
• Använd bara originaltillbehör och -reservdelar.

12. Förvaring

Lagra produkten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn.

Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara produkten i originalförpackningen. Täck över produkten för att skydda den mot damm eller fukt. Förvara bruksanvisningen vid produkten.

Var försiktig: Förvara inte apparaten i mer än 30 dagar utan att följa stegen nedan:

Förvaring av maskinen

Om maskinen ska förvaras i mer än 30 dagar måste den förberedas för detta. Annars förångas det återstående bränslet i förgasaren och lämnar ett gummiaktigt sediment. Detta kan göra starten svårare och resultera i dyra reparationsarbeten.

- Ta av bränsle-tanklocket långsamt för att släppa ut eventuellt tryck i tanken. Töm försiktigt tanken. Tanken får bara tömmas utomhus eller i utrymmen med god ventilation. Se till att det inte kommer ner bränsle i marken (miljöskydd). Använd lämpligt underlag.

- Starta motorn och låt den gå tills den stannar för att ta bort bränslet från förgasaren.

• Låt motorn svalna (ca 5 minuter).

• Ta bort tändstiftet.

- Tillsätt 1 tesked ren tvåtaktsolja till förbränningskammaren. Dra flera gånger långsamt i startsnöret för att smörja de inre komponenterna. Sätt tillbaka tändstiften.

Anvisning: Förvara apparaten på en torr plats och på avständ från möjliga antändningskällor, t.ex. ugn, varmvattenberedare med gas, torktumlare etc.

Ny idrifttagning

• Ta bort tändstiftet.
- Dra snabbt i startsnöret för att ta bort överflödig olja från förbränningskammaren.
- Rengör tändstiftet och var uppmärksam på rätt elektrodavständ på tändstiftet eller sätt in ett nytt tändstift med korrekt elektrodavständ.
- Förbered maskinen för drift.

13. Underhåll

Byte och rengöring av tändstift (bild 3)

Kontrollera tändstiftets elektrodavständ minst en gång om året eller om motorn är svårstartad.

Korrekt avstånd mellan elektroderna är 0,63 mm/0,25".

• Vänta tills motorn är helt avkyld.
- Dra av tändstiftskontakten från tändstiftet och skruva ur tändstiftet med den medlevererade tändstiftsnyckeln.
- Om elektroderna är mycket slitna eller starkt förorenade måste tändstiftet bytas mot ett av samma typ.
- Stark förorening av tändstiftet kan bero på: För hög andel olja i bränsleblandningen, dålig oljekvalitet, för gammal bränsleblandning eller igensatt luftfilter.
- Skruva i tändstiftet helt med handen. Se till att tändstiftet inte kommer snett i gångan.
- Dra fast tändstiftet med tändstiftsnyckeln.
- Om man använder en momentnyckel ska åtdragningsmomentet vara 12-15 Nm.
- Sätt på tändstiftskontakten korrekt på tändstiftet.

Rengör luftfiltret (bild 4)

Smutsigt luftfilter minskar motoreffekten eftersom förgasaren får för lite luft. Damm och pollen sätter igen skumfiltret. Regelbundna kontroller är därför nödvändiga.

• Lossa (A) luftfiltrets käpa (B) och ta bort svampfilterelementet (C).
• Sätt tillbaka luftfilterkåpan (B) så att inget kan falla in i luftkanalen.
• Tvätta filtret i varmt tvålvatten, skölj det och låt det lufttorka.

Obs: Rengör aldrig luftfiltret med bensin eller brännbara lösningsmedel.

Skadade luftfilter måste alltid omedelbart bytas för att inte förkorta motorns livslängd.

Varning!

Låt aldrig motorn gå om inte luftfilterelementet har monterats.

BRÄNSLEFILTER

Inne i bränsletanken sitter ett filter, som hindrar föroreningar från att komma in i motorn. Filtret ska bytas av återförsäljaren en gång om året.

Vi har utvecklat våra maskiner så att de fungerar under lång tid med ett minimum av service. Felfri funktion är emellertid beroende av regelbundet underhåll och rengöring av maskinen.

Se alltid till att alla muttrar, bultar och skruvar är ordentligt åtdragna och sitter rätt så att maskinen är i säkert arbetsskick.

• Ersätt delar som är slitna eller defekta.
• Använd endast originalreservdelar och tillbehör.
• Förvara maskinen på en torr plats.

Användaren ansvarar själv för alla skador som uppstår på grund av att hänvisningarna i den här bruksanvisningen inte följs.

Detta gäller även för otillåtna förändringar på maskinen, användning av otillåtna reservdelar, påbyggnadsdelar och arbetsverktyg, annan, avvikande användning än den avsedda samt följdskador på grund av användning av defekta konstruktionsdelar.

Varning!

Använd endast tillverkarens reserv- och tillbehörsdelar i originalutförande. Om detta ignoreras kan kapaciteten försämras, skador uppstå och din garanti upphöra att gälla.

14. Reparation och reservdelsbeställning

Efter reparation eller underhåll, övertyga dig om att alla säkerhetsrelaterade delar är fästa och i perfekt skick. Förvara delar med risk för skador utom räckhåll för andra människor och barn.

Obs: Enligt lagen om produktansvar tas inget ansvar för skador orsakade av felaktiga reparationer eller om originaldelar inte används.

Kontakta kundtjänst eller en auktoriserad fackman. Detsamma gäller tillbehör.

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

Viktig information för reparation:

Tänk på att om produkten skickas till servicestationen för reparation ska den av säkerhetsskäl vara tömd på olja och bränsle.

14.1 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten

14.2 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Tändstift, luftfilter, bränslefilter, uppsam-lingssäck

* Ingår inte obligatoriskt i leveransomfånget!

15. Avfallshantering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Kommun- eller stadsförvaltningen kan ge information om hur uttjänta apparater kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

16. Felsökning

Den följande tabellen innehåller felsymtom och beskriver hur de kan avhjälpas om din produkt någon gång inte skulle arbeta som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt, kontakta din serviceverkstad.

Störning Möjliga orsaker Åtgärd
Maskinen startar inte • Luftfilter smutsigtBränslefiltret igensattIngen bränsleförsörjningFel i bränsleledningenStartanordningen är defektMotorn är surTändstiftskontakten är inte påsattIngen gnistaMotorn är defektFörgasaren defektBlås-/ sugröret ej fullständigt monterat	Rengöring/ byte av luftfilterRensa eller byt bränslefiltretTankningKontrollera om bränsleledningen har veck eller skadorKontakta serviceställetTa bort tändstiftet, rengör och torka det; dra flera gånger i startsnöret; sätt tillbaka tändstiftetKontrollera att tändstiftskontakten sitter ordentligt påRengör och byt eventuellt tändstiftet. Kontrollera om tändkabeln är skadadKontakta serviceställetKontakta serviceställetMontera det 2-delade blås-/ sugröret
Maskinen startar men stannar igen	Felaktig förgasarinställning (tomgångsvarvtal)	Kontakta servicestället
Apparaten arbetar med avbrott (hackar)	Förgasaren är felinställdTändstiftet är sotigtTill-/Från-brytaren är defekt	Kontakta serviceställetRengör eller byt tändstiftetKontakta servicestället
Rökutveckling • Felaktig bränsleblandningFörgasaren är felinställd	Använd tvåtaktsbränsle med blandningsförhållande 40:1Kontakta servicestället
Motorn arbetar inte med full effekt •	Luftfiltret är smutsigtFörgasaren är felinställdUppsamlingssäcken är fullUppsamlingssäcken är smutsigVäljarreglaget i fel lägeApparaten igensatt eller blockerat av främmande föremål	Rengör eller byt luftfiltretKontakta serviceställetKontrollera avgasröretTöm uppsamlingssäckenRengör uppsamlingssäckenStäll väljarreglaget på symbolen SugaTa bort det som blockerar eller sätter igen (se kapitlet Rengöring och Underhåll)

Forklaring av symbolene på produktet

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
