| Prekės ženklas | Scheppach |
| Modelis | LBH2600P |
| Tipas | Lapų pūstuvas / siurblys |
| Matmenys (I x P x A) | 1250 x 550 x 370 mm |
| Svoris (pūstuvas) | 4,7 kg |
| Svoris (siurblys) | 5,9 kg |
| Bendras svoris | 6,4 kg |
| Variklio tipas | 2 taktų variklis, aušinamas oru |
| Darbinis tūris | 25,4 cm³ |
| Vardinė galia | 0,7 kW |
| Maks. oro greitis | 260 km/h |
| Surinkimo maišo talpa | 50 L |
| Kuro bako talpa | 650 cm³ |
| Benzino/alyvos mišinio santykis | 40:1 |
| Garso galios lygis (LWA) | 108,4 dB |
| Garso slėgio lygis (LpA) | 97,0 dB |
| Vibracijos (apatinė rankena) | 15,1 m/s² |
| Vibracijos (viršutinė rankena) | 11,92 m/s² |
| Funkcijos | Pūtimas ir siurbimas su smulkinimu |
| Saugos įranga | Gaiduko fiksavimas, apsauginė grotelė, avarinis sustabdymas |
| Priežiūra | Oro filtro valymas, uždegimo žvakė, kuro išleidimas laikymui >30 dienų |
| Dėvimosios dalys | Uždegimo žvakė, oro filtras, kuro filtras, surinkimo maišas |
Dažnai užduodami klausimai - LBH2600P SCHEPPACH
Naudotojų klausimai apie LBH2600P SCHEPPACH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Pūstuvas PDF formatu nemokamai! Raskite savo instrukciją LBH2600P - SCHEPPACH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. LBH2600P prekės ženklo SCHEPPACH.
NAUDOJIMO INSTRUKCIJA LBH2600P SCHEPPACH
Ant gaminio esančių simbolių aiškinimas
Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.
 | Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės! |
 | Dėvėkite apsauginius akinius! |
 | Įspėjimas! nesilaikant nurodymų, kyla pavojus gyvybei, pavojus susižaloti arba apgadinti įrankį. |
 | Dėmesio: pavojus susižaloti!Niekada nekiškite rankų artyn peilių. |
 | Garantuotasis garso galios lygis |
 | Dėmesio! Pavojus susižaloti dėl nusviedžiamų daiktų. |
 | Dėmesio! lšmetamųjų dujų vamzdis ir kitos variklio dalys eksploatuojant stipriai įkaista. Nelieskite. |
 | Žiūrovai turi laikytis atstumo. |
 | Naudokite klausos apsaugą! |
 | Gaminys atitinka galiojančias Europos direktyvas. |
 | Gaminys atitinka galiojančias Serbijos gaires. |
 | Dėmesio: degios medžiagos. Naudoti ugnį, atvirą šviesą ir rūkyti draudžiama! |
 | Aktyvinkite benzininio siurblio mygtuką |
 | Bako talpa |
  | Pildomo benzino / alyvos maišymo santykio simbolis ant bako dangtelio 40:1. |
 | Mūvėkite darbines pirštines! |
 | Avėkite tvirtus batus! |
 | Dėmesio! Pavojus susižaloti dėl besisukančio peilio velenėlio! Veikiant mašinai, rankas ir kojas laikykite už angų ribų. |
 | Paleidimo svirtis („Choke“) „Nejšilusio variklio paleidimas“Paleidimo svirtis („Choke“) „šilusio variklio paleidimas ir darbas“ |
Turinys: Puslapis:
- Ivadas....229
- Gaminio aprašymas (1 pav.) 229
- Komplektacija 229
- Naudojimas pagal paskirtį 229
- Bendrieji saugos nurodymai....231
- Liekamosios rizikos 232
- Techniniai duomenys 232
- Išpakavimas 233
- Montavimas ir valdymas 233
- Darbo nuorodos 237
- Valymas 237
- Laikymas....238
- Techninė priežiūra 238
- Remontas ir atsarginių dalių užsakymas 239
- Utilizavimas ir pakartotinis atgavimas 239
- Sutrikimų šalinimas....240
- Atitikties deklaracija.... 399

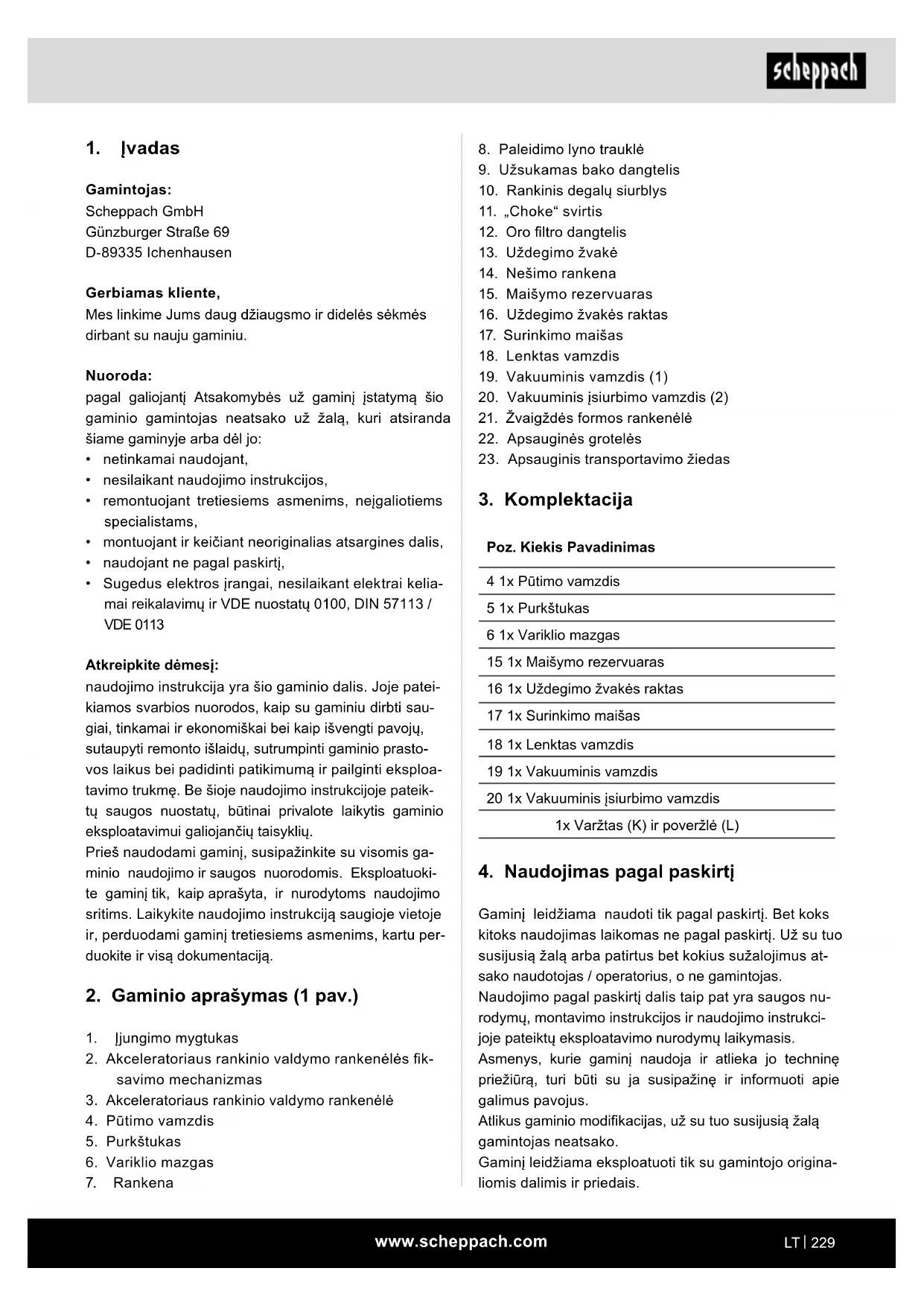

1. Ivadas
Gamintojas:
Scheppach GmbH
Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju gaminiu.
Nuoroda:
pagal galiojanti Atsakomybės už gaminį įstatymą šio gaminio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:
• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113
Atkreipkite dèmesj:
naudojimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.
Prieš naudodami gaminj, susipažinkite su visomis ga-minio naudojimo ir saugos nuorodomis. Eksploatuoki-te gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu per-duokite ir visą dokumentaciją.
2. Gaminio aprašymas (1 pav.)
- ljungimo mygtukas
- Akceleratoriaus rankinio valdymo rankenėlės fiksavimo mechanizmas
- Akceleratoriaus rankinio valdymo rankenėlė
- Pūtimo vamzdis
- Purkštukas
- Variklio mazgas
-
Rankena
-
Paleidimo lyno trauklé
- Užsukamas bako dangtelis
- Rankinis degalų siurblys
- „Choke“ svirtis
- Oro filtro dangtelis
- Uždegimo žvakė
- Nešimo rankena
- Maišymo rezervuaras
- Uždegimo žvakės raktas
- Surinkimo maišas
- Lenktas vamzdis
- Vakuuminis vamzdis (1)
- Vakuuminis jsiurbimo vamzdis (2)
- Žvaigždės formos rankenėlė
- Apsauginès grotelès
- Apsauginis transportavimo žiedas
3. Komplektacija
Poz. Kiekis Pavadinimas
| 4 1x Pūtimo vamzdis |
| 5 1x Purkštukas |
| 6 1x Variklio mazgas |
| 15 1x Maišymo rezervuaras |
| 16 1x Uždegimo žvakės raktas |
| 17 1x Surinkimo maišas |
| 18 1x Lenktas vamzdis |
| 19 1x Vakuuminis vamzdis |
| 20 1x Vakuuminis įsiurbimo vamzdis |
| 1x Varžtas (K) ir poveržlė (L) |
4. Naudojimas pagal paskirti
Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.
Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.
Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.
Atlikus gaminio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.
Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.
Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
Mašina atitinka galiojančią EB Mašinų direktyvą.
- Prieš pradedant dirbti, reikia sumontuoti visus mašinos apsauginius ir saugos įtaisus.
- Lapų siurblį / pūstuvą leidžiama naudoti tik lapams ir sodo atliekoms, pavyzdžiui, žolei ir mažoms šake-lėms. Kitoks naudojimas draudžiamas.
- Lapų siurblį / pūstuvą leidžiama naudoti tik sausiems lapams, žolei ir t. t.
- Mašina sukonstruota valdyti vienam asmeniui.
- Darbo zonoje operatorius yra atsakingas už trečiuosius asmenis.
- Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
- Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
- Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi eksploatavimo instrukcijos!
- Ypač nedelsdami pašalinkite (paveskite pašalinti) su-trikimus, galinčius paveikti saugą!
- Laikykitės gamintojo saugos darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nu-rodytų matmenų.
- Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
- Mašiną leidžiama techniškai prižiūrėti arba remontuoti tik kvalifikuotiems asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
- Naudokite jrenginj jsiurbimo darbo režimu tik sumontavę surinkimo maišą.
- Nesiurbkite degių, rusenančių arba rūkstančių medžiagų (pvz., cigarečių, rusenančių medžiagų ir t. t.), garų arba lengvai užsidegančių, nuodingų ar sprogių medžiagų.
- Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir jrankiais.
- Bet koks kitoks naudojimas laikomas ne pagal paskirti. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.
- Irenginys néra skirtas naudoti komerciniams, amatiniams arba pramoniniams tikslams.
- Jei nesate tikri, ar darbo sąlygos yra saugios, ar ne-saugios, su mašina nedirbkite.
¡SPÉJAMOJI NUORODA! Prieš pradédami eks- ploatuoti jrenginj, savo pačių saugumui užtikrinti atidžiai perskaitykite šj žinyną ir bendrąsias sau- gos nuorodas. Kai jrenginj perleidžiate tretiesiems asmenims, visada pridėkite šiuos naudojimo nuro- dymus.
Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys nau-dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.
Gamintojas neatsako už žalą, patirtą naudojant ne pagal paskirtį arba netinkamai.
Signalinių žodžių aiškinimas naudojimo instrukcijoje.
⚠️ PAVOJUS
Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.
⚠️ ISPĖJIMAS
Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.
ATSARGIAI
Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.
DÈMESIO
Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.
5. Bendrieji saugos nurodymai
⚠️ ISPĖJIMAS! Perskaitykite visas šiam gaminiui taikomus saugos nurodymus, instrukcijas, ilius-tracijas bei techninius duomenis.
Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.
Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.
ISPÉJIMAS Perskaitykite visas saugos nuorodas ir nurodymus. Netinkamai laikantis saugos nuorodu ir nurodymu, gali kilti gaisras ir (arba) galima sunkiai susižaloti. Naudokite tik šioje instrukcijoje rekomenduojamus degalus (žr. skyriu: „Degalai ir tepimo medžiagos“). Niekada nenaudokite degalu, kurie nėra sumaišyti su 2 taktu varikline alyva. Dėl to galimas visiškas sugadinimas ir netenkama tiekėjo garantijos.
Išsaugokite visus saugos nurodymus ir instruk- cijas ateičiai.
Instruktažas
- Atidžiai perskaitykite šią naudojimo instrukciją. Susipažinkite su valdymo ir reguliavimo įtaisais bei tinkamu įrenginio naudojimu.
- Asmenys, kurie dėl savo fizinių, jutiminių arba protinių įgūdžių arba nepatyrimo ar nežinojimo negali saugiai naudoti įrenginio, šiuo įrenginiu neturėtų naudotis neprižiūrimi arba neinstruktuoti atsakingo asmens. Vaikai turėtų būti prižiūrimi, norint įsitikinti, kad jie nežais su įrenginiu.
- Niekada neleiskite jrenginio naudoti vaikams.
- Niekada neleiskite naudoti jrenginio kitiems asmenims, nesusipažinusiiems su šiais nurodymais. Naudotojo amžiaus cenza gali nustatyti vietos teisės aktai.
- Niekada nenaudokite jrenginio, kai šalia yra kitų asmenų (ypač vaikų) ir naminių gyvūnų.
- Naudotojas atsakingas už nelaimingus atsitikimus arba pavojus asmeniškai tretiesiems asmenims arba jų nuosavybei.
Bendrosios nuorodos
- Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Dėvėkite ilgas kelnes savo kojoms apsaugoti. Ilgiems plaukams naudokite galvos apdangalą. Laisvus drabužius, papuošalus ir ilgus plaukus gali pagriebti dalys.
Vilkėkite tinkamus tvirtus, prigludusius darbinius drabužius.
- Kai mašiną pastatote ir prieš dirbdami su jrenginiu, visada išjunkite jrenginio variklj.
- Dirbdami dévékite apsauginius akinius.
- Operatoriai, kurie turi kvépavimo takų problemų arba dirba dulkėtoje aplinkoje, turi užsidėti kvépavimo kaukę.
- Niekada nenaudokite jrenginio su pažeistais apsauginiais jtaisais arba ekranais.
Sauga darbo vietoje
- Jūsų darbo zona turi būti švari ir gerai apšviesta.
Jei darbo zonos netvarkingos ir neapšviestos, gali jvykti nelaimingų atsitikimų. - Nedirbkite su jrenginiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Jrenginys skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
- Naudodami jrenginj, paprašykite, kad vaikai ir ki- ti asmenys, laikytusi atstumo. Nukreipus dėmesj, jrenginys gali tapti nevaldomas.
Asmenų sauga
- Dirbdami su įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite įrankio, kai esate pa- vargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami įrenginį būsite neatidūs, galite rimtai susižaloti.
- Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, atsižvelgiant į įrankio tipą ir naudojimo būdą, mažėja rizika susižaloti.
- Stenkitės nepradėti eksploatuoti neplanuotai. Jei nešdami įrankį laikote pirštą ant jungiklio, gali įvykti nelaimingų atsitikimų.
- Prieš jjungdami įrankį, pašalinkite nustatymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje įrenginio dalyje, gali sužaloti.
- Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip įrankį galėsite geriau kontroliuoti netikėtose situacijose.
- Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus.
- Saugokite, kad plaukai, drabužiai ir pirštinės nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
Irenginio naudojimas ir elgsena su juo
- Neperkraukite jrenginio. Savo darbui naudokite tam skirtą jrankj. Su tinkamu jrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
- Nenaudokite įrankio, kurio jungiklis sugedęs. Įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir ji reikia sutaisyti.
- Laikykite nenaudojamus įrankius vaikams nepasie-kiamoje vietoje. Neleiskite įrenginiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
- Kruopščiai prižiūrėkite įrankius. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas įrankio veikimas. Prieš naudodami jrenginį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų įrankiu.
- įrenginį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant įrenginius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
Saugi elgsena su degalais
Degalai ir degalų garai yra degūs ir jų įkvėpus bei pa- tekus ant odos gali sunkiai sužaloti. Todėl naudodami degalus būkite atsargūs ir pasirūpinkite geru vėdinimu.
- Prieš pildami degalus i jrenginj, išjunkite variklj ir leiskite jrenginiui atvėsti.
- Pildami degalus nerūkykite ir venkite atviros ugnies (2 pav.).
- Pildami degalus mūvėkite pirštines.
- Nepilkite degalų uždarose patalpose (sprogimo pavojus).
- Atkreipkite dėmesį i tai, kad neišlietumėte degalų arba alyvos. Išlieję degalų arba alyvos, nedelsdami išvalykite įrenginį. Išlieję degalų arba alyvos ant drabužiu, nedelsdami juos pasikeiskite.
- Atkreipkite dėmesį j tai, kad degalų nepatektų į grunta.
- Baigę pilti degalus, vėl kruopščiai uždarykite užsukamą bako dangtelį ir atkreipkite dėmesį i tai, kad eksploatuojant įis neatsilaisyintu.
- Atkreipkite dėmesį į tai, kad užsukamas bako dang- telis ir benzino linijos būtų švarūs. Atsiradus nesan- darumu, irenginį paleisti draudžiama.
- Transportuokite ir laikykite degalus tik tam leidžia-muose ir paženklintuose rezervuaruose.
• Vaikai nuo degalų turi laikytis atstumo.
- Netransportuokite ir nelaikykite degalų šalia degių arba lengvai užsidegančių medžiagų bei kibirkščių ar atviros ugnies.
- Norėdami paleisti įrenginį, atsitraukite nuo degalu pylimo vietos bent tris metrus.
- Norint sumažinti gaisro pavojų, variklyje ir duslintuve neturi būti pjovimo likučiu, lapų ir tepimo priemoniu!
- Rankenos visada turi būti sausos, švarios ir ant jų neturi būti degalu mišinio.
- Niekada nepilkite degalų veikiant arba esant karš-tam varikliui.
6. Liekamosios rizikos
Gaminys pagamintas pagal technikos lygj ir pripažin-tas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.
Net ir naudojant pagal paskirti bei laikantis visu atitinkamu saugos nuostatu, del naudojimo tikslui pritaikytos konstrukcijos dar gali kilti liekamuju riziku.
Atsižvelgimas ir atsargumas mažina asmenų sužalo- jimo bei pažeidimų riziką.
- Sužalojimas dėl nusviestų dalių.
- Peilio gabalu išlūžimas ir išsviedimas.
- Dirbant su jrenginiu uždarose arba blogai védinamose patalpose. Apsinuodijimo anglies monoksidu pavojus.
- Pavojus nudegti prisilietus prie karštu konstrukciniu daliu.
- Klausos sutrikdymas ilgą laiką dirbant be klausos apsaugos.
Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos eksploatavimo instrukcijos.
7. Techniniai duomenys
| Matmenys ilgis x plotis x aukštis | 1250 x 550 x 370 mm |
| Maks. oro greitis 260 km/h | |
| Surinkimo maišo talpa 50 l | |
| Pavara | |
| Darbo tūris 25,4 cm | 3 |
| Vardinė variklio galia 0,7 kW | |
| Tuščiosios eigos sūkių skaičius | 3500 ± 300 min.-1 |
| Benzino bako talpa 650 cm | 3 |
| CO2išmetimas 1443 g/kWh | |
| Variklio tipas 2-taktis variklis, aušinamas | oru |
| Lapų pūstuvo svoris 4,7 kg | |
| Lapų siurblio svoris 5,9 kg | |
| Bendrasis svoris 6,4 kg | |
Pasiliekame teisę atlikti techninius pakeitimus!
Triukšmas ir vibracija
⚠ Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.
Informacija apie susidaranti triukšmą pagal ISO 11094:1991
Triukšmo vertės
| Garso galios lygis L_WA | 108,4 dB |
| Garso slėgio lygis L_pA | 97,0 dB |
| Neapibrėžtis K_wa/pA | 3 dB |
Vibracijos parametrai
Vibracijos verté pagal EN 15503:2009
| Apatinė rankena A_hv | 15,1 m/s ^2 |
| Viršutinė rankena A_hv | 11,92 m/s ^2 |
| Neapibrėžtis K_h | 1,5 m/s ^2 |
Apribokite susidaranti triukšma ir vibracija iki minimumo!
- Naudokite tik nepriekaištingus jrenginius.
- Irenginj reguliariai techniškai prižiūrėkite ir valykite.
- Pritaikykite savo darbo būdą jrenginiui.
- Neperkraukite jrenginio.
- Prireikus paveskite jrenginj patikrinti.
• Kai jrenginys nenaudojamas, jì išjunkite.
• Mūvėkite pirštines.
Šioje naudojimo instrukcijoje su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu: △
8. Išpakavimas
- Atidarykite pakuotę ir atsargiai išimkite gaminį.
- Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplektacijoje viskas yra.
- Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamaciju atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri-pažintos.
- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
- Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
- Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių jsigysite iš savo prekybos atstovo.
- Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.
⚠️ ISPĖJIMAS!
Gaminys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!
9. Montavimas ir valdymas
DĖMESIO! Prieš atlikdami bet kokius darbus prie jrenginio – valymo, tikrinimo, techninės priežiūros ar kitokius darbus – jrenginį visada išjunkite.
DÉMESIO!
Pašalinkite apsauginj transportavimo žiedą (23), 1 pav.
Lapų pūstuvas
Pūtimo vamzdžio montavimas: (7–9 pav.)
⚠️ ISPĖJAMOJI NUORODA: Iki galo nesumontavus jrenginio, jj jjungti arba naudoti draudžiama.
- Oro išleidimo angoje išsukite varžtą (K) ir poveržlę (L).
- Ištiesinkite pūtimo vamzdį (4) oro išleidimo angos išsikišančia dalimi, sustumkite žarną ir pasukite 90° pagal laikrodžio rodyklę, kad jį nuolatinai pritvirtin-tumėte.
- Pritvirtinkite pūtimo vamzdį (4) varžtu (K) ir po-veržlėmis (L) oro išėjimo angoje.
- Ištiesinkite tūtą (5) pūtimo vamzdžio išsikišančia dalimi (P), sustumkite tūtą ir vamzdį ir pasukite 90° pagal laikrodžio rodyklę, kad jį nuolatinai pritvirtintumėte.
⚠️ Ispėjimas! Naudokite tik originalias gamintojo at-sargines ir priedų dalis. Nesilaikant nurodymų, gali sumažėti galia, galima patirti sužalojimų ir netekti ga-rantijos. Niekada nenaudokite mašinos be apsaugos!
Lapų siurblys
Montavimas: (6–10 pav.)
⚠️ ISPĖJAMOJI NUORODA: Iki galo nesumontavus įrenginio, jį įjungti arba naudoti draudžiama.
Siurbimo vamzdžio montavimas (10–14 pav.)
- Pašalinkite varžta (K) ir poveržle (L).
- Ištiesinkite vamzdį (18) oro išleidimo angos išsikišančia dalimi, tada užmaukite vamzdį ant oro išėjimo angos ir pasukite jį 90° prieš laikrodžio rodyklę, kad jį nuolatinai užfiksuotumėte.
- Ikiškite vamzdžio galą (18) i surinkimo maišą (17) ir uždarykite angą komplektacijoje esančia juosta-lipuku.
- Pritvirtinkite vamzdj(18) varžtu (K) ir poveržlémis (L) oro išėjimo angoje.
- Atlaisvinkite žvaigždės formos rankenėlę (21) ir atidarykite apsaugines groteles (22).
- Ištiesinkite jsiurbimo vamzdį (19) įleidimo angos išsikišančia dalimi, tada užmaukite vamzdį išsikišančios dalies kryptimi ir pasukite jį 90° pagal laikrodžio rodyklę, kad jį nuolatinai užfiksuotumėte.
- Ištiesinkite antrajj įsiurbimo vamzdį (20) pirmojo vamzdžio (19) išsikišančia dalimi, tada sustumkite abu vamzdžius ir pasukite jį 90° pagal laikrodžio rodyklę, kad jį nuolatinai užfiksuotumėte.
- Užkabinkite krepšj ant peties ir diržu pritaikykite aukštj.
Nuoroda: atkreipkite dėmesį i tai, kad pritvirtinus įrenginį abu įsiurbimo vamzdžiai būtų tvirtai su-jungti tarpusavyje. Po to jų nebebus galima išardyti!
Irenginio valdymas
⚠️ Dèmesio!
Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!
Pasiruošimas darbui
Prieš kiekvieną eksploatacijos pradžią patikrinkite jrenginj, ar:
- sandari kuro sistema;
- apsauginiai įtaisai ir pjovimo įtaisas yra nepriekaištingos būklės bei sukomplektuoti;
- visos srieginės jungtys tvirtai priveržtos;
• visos judančios dalys lengvai juda; - uždarytas apsauginis gaubtelis (E) ir aktyvinti visi saugos jungikliai (F) (15 pav.).
Kuras ir alyva
Rekomenduojamas kuras
Naudokite tik bešvinio benzino ir specialios 2 taktų variklių alyvos mišinį.
Sumaišykite kuro mišinį pagal degalų maišymo lentelę.
Dėmesio: nenaudokite kuro mišinio, kuris buvo laikomas ilgiau nei 90 dienų.
Dèmesio: nenaudokite 2 taktų variklių alyvos, kurios rekomenduojamas maišymo santykis yra 40:1. Dėl nepakankamo sutepimo pažeidus variklj, netenkama ga-mintojo teikiamos variklio garantijos.
Dèmesio: degalams transportuoti ir laikyti naudokite tik tam skirtus ir leidžiamus rezervuarus.
I maišymo butelj įpilkite tinkamą kiekio benzino ir 2 taktų variklių alyvos. Po to rezervuarą gerai pakratykite.
Niekada nenaudokite alyvos, skirtos 4 taktų varikliams arba vandeniu aušinamiems 2 taktų varikliams. Taip gali būti užteršta uždegimo žvakė, užblokuota ištraukto oro dalis arba prilipti stūmoklio žiedas.
Kuro mišiniai, kurie buvo nenaudojami mėnesį arba il-giau, gali užkišti karbiuratorių arba neigiamai paveikti variklio eksploatavimą. Nereikalingą kurą supilkite į orui nelaidų rezervuarą ir laikykite jį tamsioje, vėsio-je patalpoje.
Kuro maišymo lentelė
Maišymo procedūra: 40 dalių benzino ir 1 dalis alyvos
Pavyzdys:
1 | benzino : 0,025 | 2 taktų variklių alyvos
5 | benzino : 0,125 | 2 taktu variklių alyvos
Įspėjimas! Atkreipkite dėmesį i išmetamąsias dujas. Prieš pildami degalus, visada išjunkite variklj. Nie-kada nepilkite benzino į įrenginį, kol variklis veikia arba yra karštas. Kyla gaisro pavojus!
Pilkite degalus tik lauke arba gerai védinamose patalpose. Atkreipkite dèmesj i tai, kad degalu nepatektu j gruntą (aplinkos apsauga). Naudokite tinkamą pagrindą.
Benzino pripildymas
Pavojus susižaloti! Benzinas yra sprogus!
Išjunkite variklj ir leiskite jam atvěsti!
- Mūvėkite apsaugines pirštines!
- Venkite sąlyčio su oda ir patekimo j akis!
- Būtinai atsižvelkite i skirsnj „Saugos instrukcija“.
- Pilkite degalus i jrenginj tik lauke arba pakankamai védinamose patalpose.
- Išvalykite pildymo srities aplinką. Dėl nešvarumu bake atsiranda veikimo sutrikimų. Prieš pildami j baką, rezervuarą su degalų mišiniu dar kartą gerai pakratykite.
- Atsargiai atidarykite užsukamą bako dangtelį, kad galėtumėte pašalinti galimai esantį viršslėgį.
- Atsargiai pripildykite degalų mišinio iki pripildymo atvamzdžio apatinio krašto.
- Vèl uždarykite užsukamą bako dangtelj. Isitikinkite, kad užsukamas bako dangtelis sandariai užsidaro.
- Išvalykite užsukamą bako dangtelį ir aplinką.
- Patikrinkite baką ir degalų tiekimo vamzdynus, ar jie sandarūs.
- Prieš paleisdami variklj, atsitraukite nuo degalų pylimo vietos bent tris metrus.
Benzino išleidimas
Ištuštinkite bakelj tik lauke arba gerai vėdinamose patalpose. Atkreipkite dėmesi į tai, kad degalų nepatektų į gruntą (aplinkos apsauga). Naudokite tinkamą pagrindą.
- Laikykite surinkimo rezervuarą po benzino išleidimo varžtu.
- Atsukite bako dangtelj ir jj pašalinkite.
- Išleiskite visą benziną / alyvos mišinį.
• Vél tvirtai užsukite bako gaubtelj ranka.
Prieš naudodami patikrinkite!
- Patikrinkite, ar jrenginys yra saugios būklės.
- Patikrinkite jrenginj, ar néra nuotékių.
• Patikrinkite jrenginj, ar nėra matomų pažeidimų. - Patikrinkite, ar saugiai sumontuotos visos jrenginio dalys.
- Patikrinkite, ar visi saugos įtaisai yra geros būklės.
Irenginio paleidimas
- Prieš pradedant eksploatuoti jrenginj, reikia tinkamai sumontuoti vamzdžio tarpinę detalę.
- Laikykitės variklio paleidimo nurodymų, kaip aprašyta instrukcijoje.
- Atkreipkite dėmesį į tai, kad niekas neuždengtų išmetamųjų dujų vamzdžio, nes iš jo sklinda karštis.
-
Tvirtai laikykite rankeną dešiniaja ranka bei pasukite pūtimo vamzdį i vieną ir į kitą puses, kad iš norimo ploto pašalintumėte nešvarumus.
-
Rankenoje sumontuota akceleratoriaus rankinio valdymo rankenėlė ir jj./išj. jungiklis.
- Akceleratoriaus rankinio valdymo rankenėlės fiksavimo mechanizmu variklj galima užfiksuoti ties visu greičiu, kad nereikėtų nuolat spaudinėti akceleratoriaus rankinio valdymo rankenėlės. Dėmesio: prieš išjungdami įrenginį, akceleratoriaus rankinio valdymo rankenėlės fiksavimo mechanizmą nustumkite atgal ties stovėjimo greičiu.
Mašiną galima naudoti tiek kaip pūstuvą, tiek kaip va-kuuminį rinktuvą.
Abiem naudojimo tikslams reikia tinkamai sumontuoti j komplektaciją jeinančius atitinkamus priedus.
Įspėjimas: išpakuoti ir montuoti mazgą reikėtų ant lygaus ir stabilaus paviršiaus, kad būtų pakankamai vietos mašinai judėti ir jos pakuotei.
SVARBU Saugos sistemos neleidžia užsivesti varikliui, kai vakuuminis ir pūtimo vamzdžiai yra netinkamai sumontuoti.
MAŠINOS KONTROLĖ
Prieš pradėdami darbus:
- Patikrinkite, kad visi mašinos varžtai būtų tvirtai priveržti.
- Naudodami vakuuminį rinktuvą, atkreipkite dėmesį į tai, kad maišas būtų tinkamai įstatytas ir kad būtų užtrauktas užtrauktukas.
- Patikrinkite, kad oro filtras būtų švarus.
• Patikrinkite, kad rankenos būtų gerai pritvirtintos. - Paruoškite priedus pagal darbų pobūdį (kaip orpūtę arba vakuuminį rinktuvą) ir įsitikinkite, kad jie tinkamai sumontuoti.
Paleidimas (6 pav.)
Kai tik jrenginys bus tinkamai sumontuotas, paleiskite variklj taip:
- Paspauskite variklio jungiklj (1) i jjungimo padėtį (I).
-
Nustatykite „Choke“ svirtj (11) i tam tikra padetj
-
Paspauskite benzininj siurblj (10) daugiau nei 5 kartus (G).
- Varikliui paleisti patraukite paleidimo lyno trauklės (8) rankeną 3–5 kartus.
- Jei variklis veikia, trumpai palaukite ir tada nu- statykite „Choke“ svirtj (11) j tam tikra padetj
-
Atsiradus problemų, iš karto perjunkite variklio jungiklj (1) ties „0“, kad variklis sustotų. Dėmesio: mašina dar kelias sekundes gali suktis toliau.
-
Norėdami paleisti, esant šiltam varikliui (iki 15 min.), „Choke“ svirtį galite palikti padėtyje „lšilusio variklio paleidimas ir darbas“.
Nuoroda: jei variklis nepasileidžia net ir po kelių bandymų, perskaitykite skirsnį „Variklio klaidų šalinimas“.
Nuoroda: paleidimo lyno traukle visada ištraukite tiesiai. Jei ji ištraukiama kampu, atsiranda ąsų trintis. Dėl šios trinties virvė prasitrina ir greičiai nusidėvi. Kai virvė vėl įsitraukia, visada laikykite paleidiklio rankeną. Niekada neleiskite virvei atgal įsitraukti iš ištrauktos būsenos.
Darbo režimai
Lapų pūstuvo eksploatavimas
Dèmesio: dirbant mašiną visada reikia tvirtai laikyti dešiniaja ranka už viršutinės rankenos.
Variklio sūkių skaičių visada reikėtų pritaikyti prie šalinamos medžiagos:
naudokite variklj mažu greičiu lengvoms medžiagoms ant vejos;
naudokite variklj vidutiniu greičiu, norėdami nupūsti žolę ir lengvus lapus ant asfalto arba kieto pagrindo; naudokite variklj dideliu greičiu sunkioms medžiagoms, pvz., šviežiam sniegui arba purvui.
Įspėjimas: visada atkreipkite dėmesį į tai, kad asmenų arba gyvūnų kryptimi nebūtų pučiami daiktai ar dulkės ir kad nebūtų apgadinti daiktai. Visada atsižvelkite į vėjo kryptį ir niekada nedirbkite prieš vėją.
Lapų siurblio eksploatavimas
Įspėjimas: Dirbdami visada tvirtai laikykite mašiną abiem rankomis. Uždėkite kairiają ranką ant viršutinės rankenos, o dešiniąją – ant apatinės. Pakelki-te apatinę rankeną taip, kad maišas būtų dešinėje operatoriaus pusėje.
Naudojant kaip vakuuminį rinktuvą, variklj geriausiai reikėtų eksploatuoti vidutiniu / dideliu greičiu.
Rinkdami laikykite užapvalintą vamzdelio galą kelis centimetrus virš žemės. Krepšys veikia taip pat, kaip filtras, panašus i įprasto buitinio siurblio filtrą. Dėl šios priežasties geriausia:
- nepripildyti pilno lapų surinkimo rezervuaro;
- nedelsiant pašalinti didesnius daiktus.
Norėdami ištuštinti surinkimo rezervuarą:
- Išjunkite variklj.
- Atsekite užtrauktuką (11) ir ištuštinkite maišą, jo ne-atlaisvindami nuo jungiamosios žarnos.
- SVARBU Kai naudojamas vakuuminis rinktuvas, nerinkite drėgnos žolės arba lapų, kitaip gali užsikišti rotorius arba krepšys.
SVARBU Naudojant mašiną kaip vakuuminį rinktuvą, kyla rizika įsiurbti daiktus, galinčius užblokuoti mašiną ir rotorių. Tokiu atveju:
- Nedelsdami išjunkite variklj – ištraukite uždegimo žvakės kištuką.
• Išardykite vakuuminius vamzdžius. - Pašalinkite svetimkūnius iš vakuumo jleidimo angos.
- Prieš naudodami mašiną iš naujo, įsitikinkite, kad niekas neblokuoja rotoriaus.
SVARBU Pilnas maišas mažina mašinos efektyvuma ir gali perkaisti variklis.
Baigę savo darba:
- Išjunkite variklj, kaip aprašyta pirmiau.
- Jei mašiną naudojote kaip vakuuminį rinktuvą, ištuštinkite maišą.
Tuščiosios eigos nustatymas (5 pav.)
Tuščiają eiga reikia nustatyti, kai variklis linkęs iš-sijungti arba nepastebima didesnių greičio skirtumų naudojant droselinę sklendę.
Nustatoma paleidus variklj atsuktuvu ties varžtu (D). Prieš nustatydami palikite variklj kelias minutes veikti tuščiaja eiga.
- Norėdami padidinti variklio sūkių skaičių, pasukite pagal laikrodžio rodyklę.
- Norėdami sumažinti variklio sūkių skaičių, pasukite prieš laikrodžio rodyklę.
Nustačius variklis turėtų įprastai ir be pertraukų veikti tuščiaja eiga.
Variklio išjungimas
Avarinio išjungimo veiksmai:
- jei reikia, iš karto sustabdykite pūstuvą ir perjunkite uždegimo jungiklj ties „OFF“.
Iprasti veiksmai:
- norėdami išjungti variklj, nustumkite atgal akceleratoriaus rankinio valdymo rankenėlės fiksavimo mechanizmą, kad variklis veiktų tuščiaja eiga. Po to nustatykite jj./išj. jungiklj į padėtį „OFF“.
10. Darbo nuorodos
Eksploatavimas
- Pildami degalus arba valdydami jrenginj, nerūkykite.
- Laikykite rankas arba kūno dalis toliau nuo išmeta-mujų dujų vamzdžio ir uždegimo kabelio.
- Pradėjus veikti varikliui, variklinis įrenginys išmeta nuodingas išmetamąsias dujas. Niekada nedirbkite uždarose arba blogai vėdinamose patalpose.
- Naudokite jrankius tik dienos šviesoje arba su geru dirbtiniu apšvietimu.
- Nepervertinkite jęgų. Visada stovėkite stabiliai ir išlaikykite pusiausvyra.
- Jei jmanoma, stenkitės neeksploatuoti įrenginio šlapioje žolėje.
- Ypač atkreipkite dėmesį i stabilumą ant šlaito.
- Visad eikite, niekada nebėkite.
• Védinimo anga visada turi būti švari.
- Niekada nenukreipkite pūtimo angos j asmenis arba gyvūnus.
- Mašiną leidžiama eksploatuoti tik protingu laiku – niekada anksti ryte arba vėlai vakare, kai gali būti trukdoma kitiems. Laikykitės vietos žinybų išvardytų laikų.
- Darbams atlikti mašiną reikia eksploatuoti su kuo mažesniu variklio sūkių skaičiumi.
- Prieš pūtimo pradžią grėbliuku ir šluota pašalinkite svetimkūnius.
- Dulkétoje aplinkoje paviršių reikia šiek tiek sudrėkinti arba, jei yra, naudoti primontuojamą drėkinimo dalį.
- Naudokite visą pūtimo tūtos antgalį, kad oro srautas gali dirbti arti žemės.
- Atkreipkite dėmesį i vaikus, naminius gyvūnus, atvirus langus ir saugiai nupūskite svetimkūnius.
- Jei jrenginys skleidžia nejprastus garsus arba nejprastai stipriai vibruoja, jj reikia patikrinti. Dėl nejprastai stiprios vibracijos operatorius gali būti sužalotas ir gali būti pažeistas jrenginys.
- Neeksploatuokite jrenginio, jei apsauginiai jtaisai sugede arba ju néra.
- Nestatykite karšto variklio šalia lengvai užsidegančių daiktų / medžiagų.
- Pūstuvu galite nupūsti likusias medžiagas nuo terasos, kelių ir takelių, vejos, krūmų ir kraštu.
- Nestatykite karšto variklio šalia lengvai užsidegančių daiktų / medžiagų.
Pūtimas ir siurbimas
- Prieš darbų pradžią visada patikrinkite darbo zoną. Pašalinkite visus daiktus arba likučius, kurie gali būti nusviesti arba kurie gali patekti j irenginį ir ji užkišti.
- Reguliariai tikrinkite surinkimo maišą, ar jis nesusidėvėjęs ir nepažeistas.
• Taip pat jrenginj galite kreipti šiek tiek virš žemės ir judinti iš vienos pusės į kitą, tuo metu eidami į prie- kį ir nukreipdami tūtą, skirtą likusioms medžiagoms pašalinti, į darbo zoną.
- Supūskite likusias medžiagas j praktišką krūvą.
11. Valymas
Dèmesio!
Prieš valydami, kaskart ištraukite uždegimo žvakės kištuką.
Norėdami išvalyti, jokiu būdu nenardinkite įrenginio į vandenį ar kitus skysčius.
Laikykite jrenginj sausoje ir sausoje bei vaikams nepasiekiamoje vietoje.
Valymas
- lrenginio védinimo angos turi būti švarios, kad neperkaistu variklis.
- Reguliariai valykite jrenginio korpusa minkšta šluoste, geriausia po kiekvieno naudojimo.
- Védinimo angose neturi būti dulkių ir nešvarumu.
- Jei purvas nenusivalo, naudokite muiluotu vandeniu sudrėkinta minkšta šluostę.
- Reguliariai tikrinkite jrenginj prieš darbu pradžia.
- Niekada nevalykite jrenginio vandeniu ir jo juo neapipurkškite. Variklio korpusa valykite tik dręgna šluoste ir niekada nenaudokite valikliu arba tirpikliu! Taip gali būti pažeistos jrenginio plastikinės dalys. Po to kruopščiai nusausinkite variklio korpusa.
- Baigę darbą, nuimkite surinkimo maišą, jį išverskite ir kruopščiai išvalykite, kad nesusidarytų pelėsis ir nemalonūs kvapai.
- Labai nešvarų surinkimo maišą galima išplauti van- deniu ir muilu.
- Jei užtrauktukas sunkiai užsitraukia, užtrauktuko dantukus itrinkite sausu muilu.
- Nešvarų jsiurbimo / pūtimo vamzdį išvalykite šepečiu.
- Dėl užteršimo įsiurbiama medžiaga gali pasunkėti perjungimo svirties eiga (pūtimas / siurbimas). Tokiu atveju kelis kartus perjungus iš pūtimo į siurbimą perjungimo svirties eiga vėl atstatoma.
- Naudokite tik originalius priedus ir atsargines dalis.
12. Laikymas
Laikykite gaminj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite gaminj originalioje pakuotėje. Uždenkite gaminj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.
Atsargiai: niekada nepadėkite įrenginio ilgiau nei 30 dienų, prieš tai neatlikę šių veiksmų:
Irenginio padėjimas
Jei jrenginj padedate ilgiau nei 30 dienu, tam ji turite paruošti. Kitu atveju išgaruos karbiuratoriuje esantis likęs kuras ir jo dugne liks gumos konsistencijos nuo-sèdų. Dėl to gali būti sunkiau paleisti ir pasekmė gali būti brangūs remonto darbai.
- Norėdami pašalinti iš bako slėgį, lėtai nuimkite kuro bako dangtelį. Atsargiai ištuštinkite baką. Ištuštinki-te bakelį tik lauke arba gerai vėdinamose patalpo-se. Atkreipkite dėmesį į tai, kad degalų nepatektų į gruntą (aplinkos apsauga). Naudokite tinkamą pa-grindą.
- Užveskite variklj ir palikite jj veikti, kol jis sustos, kad iš karbiuratoriaus būtų pašalintas kuras.
• Leiskite varikliui atvėsti (maždaug 5 minutes). - Pašalinkite uždegimo žvakę.
- Ipilkite i degimo kamerą 1 arbatinį šaukštelį švarios 2 taktų variklio alyvos. Kelis kartu patraukite už starterio virvutės, kad būtų padengti vidiniai komponentai. Vėl jstatykite uždegimo žvakę.
Nuoroda: dékite jrenginj sausoje vietoje, toli nuo galimų uždegimo šaltinių, pvz., krosnies, dujinio karšto vandens kaitintuvo, dujinio džiovintuvo ir t. t.
Paleidimas iš naujo
- Pašalinkite uždegimo žvakę.
- Greitai patraukite už starterio virvutės, kad iš degimo kameros būtų pašalintas alyvos perteklius.
- Išvalykite uždegimo žvakę ir atkreipkite dėmesį i tai, kad tarp uždegimo žvakės elektrodų būtų tinkamas atstumas arba įstatykite naują uždegimo žvakę su tinkamu atstumu tarp elektrodų.
- Paruoškite jrenginj eksploatavimui.
13. Techninė priežiūra
Uždegimo žvakės keitimas ir valymas (3 pav.)
Bent kartą per metus arba reguliariai blogai pasileidżiant patikrinkite użdegimo żvakės atstumą tarp elektrody.
Tinkamas atstumas tarp uždegimo vėliavėlės ir uždegimo kontakto yra 0,63 mm/0,25“.
- Palaukite, kol variklis visiškai atvės.
- Ištraukite uždegimo žvakės kištuką iš uždegimo žvakės ir išsukite uždegimo žvakę komplektacijoje esančiu uždegimo žvakės raktu.
- Jei elektrodas per stipriai susidėvėjęs arba jei užsidėjusi stora plutelė, uždegimo žvakę reikia pakeisti to paties tipo uždegimo žvake.
- Stora plutelė ant uždegimo žvakės gali atsirasti dėl: per didelio alyvos kiekio benzino mišinyje, blogos alyvos kokybės, pasenusio benzino mišinio arba už-sikišusio oro filtro.
- Ranka jsukite visą użdegimo žvakę i sriegj. Tuo metu stenkitės, kad użdegimo žvakė nepersikreiptų.
- Priveržkite uždegimo žvakę komplektacijoje esančiu uždegimo žvakės raktu.
- Naudojant dinamometrinį raktą, priveržimo momentas yra 12–15 Nm.
- Jkiškite uždegimo žvakės kištuką j uždegimo žvakę.
Oro filtro valymas (4 pav.)
Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro filtrai sumažina variklio galią. Dulkės ir žiedadul-kės užkiša putplasčio filtro poras. Todėl privaloma reguliariai tikrinti.
- Atlaisvinkite (A) oro filtro dangtelj (B) ir pašalinkite putplasčio filtro elementą (C).
- Vél uždekite oro filtro dangtelj (B), kad j oro kanalą nieko nejkristų.
- Išplaukite filtro elementą šiltu muiluotu vandeniu, jį nuskalaukite ir palikite džiūti lauke.
Dèmesio: niekada nevalykite oro filtro benzinu arba degiais tirpikliais.
Norint nesutrumpinti variklio eksploatavimo trukmės, pažeistą oro filtrą reikia iš karto pakeisti.
Ispėjimas!
Niekada nepaleiskite variklio nejstatę oro filtro elemento.
DEGALU FILTRAS
Degalų bake yra filtras, kuris neleidžia nešvarumams patekti į variklj. Filtrą vieną kartą per metus turėtų pa- keisti Jūsų pardavėjas.
Savo mašinas suprojektavome taip, kad jos ilgą laiką veikia su minimaliomis techninės priežiūros sąnaudomis. Tinkamas veikimas priklauso nuo mašinos regularios techninės priežiūros ir valymo.
Visada atkreipkite dėmesį į tai, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti bei taisyklingoje padėtyje, o įrenginys būtų saugios darbinės būsenos.
- Pakeiskite susidėvėjusias arba sugedusias dalis.
- Naudokite tik originalius priedus ir atsargines dalis.
- Visada laikykite jrenginj sausoje vietoje.
Už visus pažeidimus, kurie atsiranda nesilaikant šioje naudojimo instrukcijoje pateiktų nuorodu, atsakingas pats naudotojas.
Tai taip pat galioja nejgaliotoms jrenginio modifikacijoms, naudojant nepatvirtintas atsargines dalis, primontuojamas dalis, darbo jrankius, naudojant ne nurodytu būdu ir ne pagal paskirtį. Pasekminė žala naudojant sugedusias konstrukcines dalis.
Ispėjimas!
Naudokite tik originalias gamintojo atsargines ir priedų dalis. Nesilaikant nurodymų, gali sumažėti galia, galima patirti sužalojimų ir netekti garantijos.
14. Remontas ir atsarginių dalių užsa- kymas
Atlikę remonto arba techninės priežiūros darbus, įsi-tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.
Dèmesio: pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.
Igaliokite klientų aptarnavimo tarnybą arba igaliotą specialistą. Atitinkami reikalavimai galioja ir priedų dalims.
Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.
Svarbi nuoroda remonto atveju:
Kai gaminj gražinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais jis į techninės priežiūros sto- telę būtų pristatomas be alyvos ir degalų.
14.1 Atsarginių dalių užsakymas
Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:
• Modelio pavadinimas
- Prekès kodas
- Specifikaciju lentelės duomenys
14.2 Techninės priežiūros informacija
Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.
Greitai susidėvinčios dalys*: uždegimo žvakė, oro filtras, degalų filtras, surinkimo maišas
* i komplektaciją privalomai nejeina!
15. Utilizavimas ir pakartotinis atgavi-mas
Pakavimo nuorodos
Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.
Netinkamo naudoti jrenginio utilizavimo galimybessužinosite seniūnijoje arba miesto savivaldybėje.
Degalai ir alyvos
- Prieš utilizuodami jrenginj, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
- Degalu ir variklinės alyvos negalima mesti į buitines atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
- Tuščius alyvos ir degalų bakus reikia utilizuoti tau- sojant aplinką.
16. Sutrikimų šalinimas
Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.
| Sutrikimas Galima priežastis Ka daryti | ||
| Įrenginys neužsiveda • Nešvarus oro filtrasUžsikišęs degalų filtrasNetiekiami degalaiKlaida degalų tiekimo vamzdyneSugedęs paleidimo įtaisas„Paskendęs“ variklisNejkištas uždegimo žvakės kištukasNėra uždegimo kibirkštiesSugedęs variklisSugedęs karbiuratoriusNevisiškai sumontuotas pūtimo / siurbimo vamzdis | Išvalykite / pakeiskite oro filtrąIšvalykite arba pakeiskite degalų filtrąDegalų pylimasPatikrinkite degalų tiekimo vamzdyną, ar nėra įlenkimų arba pažeidimųKreipkitės į techninės priežiūros skyriųPašalinkite uždegimo žvakę,išvalykite ir išdžiovinkite; po to kelis kartus patraukite starterio lyną; vėl sumontuokite uždegimo žvakęPatikrinkite uždegimo žvakės kištuką, ar jis taisyklingoje padėtyjeIšvalykite arba pakeiskite uždegimo žvakę / patikrinkite, ar nepažeistas uždegimo kabelisKreipkitės į techninės priežiūros skyriųKreipkitės į techninės priežiūros skyriųSumontuokite 2 dalių pūtimo / siurbimo vamzdį | |
| Įrenginys pradeda veikti ir išsijungia | Blogai nustatytas karbiuratorius(tuščiosios eigos sūkių skaičius) | Kreipkitės į techninės priežiūros skyrių |
| Įrenginys veikia su pertraukomis (trūkčioja) | Blogai nustatytas karbiuratoriusSuodina uždegimo žvakęSugedęs jj./išj. jungiklis | Kreipkitės į techninės priežiūros skyriųIšvalykite arba pakeiskite uždegimo žvakęKreipkitės į techninės priežiūros skyrių |
| Susidaro dūmų • Netinkamas degalų mišinysBlogai nustatytas karbiuratorius | Dviejų taktų mišinį naudokite maišymo santykiu 40:1Kreipkitės į techninės priežiūros skyrių | |
| Įrenginys veikia ne visa galia • Nešvarus oro filtrasBlogai nustatytas karbiuratoriusPilnas surinkimo maišasNešvarus surinkimo maišasKlaidingoje padėtyje parinkimo jungiklisĮrenginys užsikišęs arba užblokuotas svetimkūniais | Išvalykite arba pakeiskite oro filtrąKreipkitės į techninės priežiūros skyriųPatikrinkite išmetamųjų dujų vamzdįIštuštinkite surinkimo maišąIšvalykite surinkimo maišąNustatykite parinkimo jungiklj ties įsiurbimo simboliuPašalinkite sangrūdas ir blokavimo priežastį (žr. skyrių „Valymas ir techninė priežiūra“) | |
- Sargiet rokas vai kermana dalas no izplüdes kolektora un aizdedzes vada.
Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.
