| Márka | Scheppach |
| Modell | LBH2600P |
| Típus | Levélfúvó / levélszívó |
| Méretek (H x Sz x M) | 1250 x 550 x 370 mm |
| Tömeg (fúvó) | 4,7 kg |
| Tömeg (szívó) | 5,9 kg |
| Össztömeg | 6,4 kg |
| Motor típusa | Kétütemű motor, léghűtéses |
| Lökettérfogat | 25,4 cm³ |
| Névleges teljesítmény | 0,7 kW |
| Max. légsebesség | 260 km/h |
| Gyűjtőzsák térfogata | 50 L |
| Üzemanyagtartály kapacitása | 650 cm³ |
| Benzin/olaj keverési arány | 40:1 |
| Hangteljesítményszint (LWA) | 108,4 dB |
| Hangnyomásszint (LpA) | 97,0 dB |
| Rezgés (alsó fogantyú) | 15,1 m/s² |
| Rezgés (felső fogantyú) | 11,92 m/s² |
| Funkciók | Fújás és szívás aprítással |
| Biztonsági felszerelések | Rögzítőkapcsoló, védőrács, vészleállító |
| Karbantartás | Légszűrő tisztítása, gyújtógyertya, üzemanyag leeresztése 30 napnál hosszabb tárolás esetén |
| Kopó alkatrészek | Gyújtógyertya, légszűrő, üzemanyagszűrő, gyűjtőzsák |
Gyakran ismételt kérdések - LBH2600P SCHEPPACH
Felhasználói kérdések a következőről LBH2600P SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúvó PDF formátumban ingyenesen! Találja meg kézikönyvét LBH2600P - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. LBH2600P márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ LBH2600P SCHEPPACH
A terméken található szimbólumok magyarázata
A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Használjon védőszemüveget! |
 | Figyelmeztetés! Be nem tartása esetén életveszély és sérülésveszély áll fenn, és megsérülhet a szerszám. |
 | Figyelem, sérülésveszély!Kezével soha ne nyúljon a kések közelébe. |
 | Garantált zajteljesítmény-szint |
 | Figyelem! Sérülésveszély a szétrepülő tárgyak miatt. |
 | Figyelem! A kipufogó és a motor egyéb alkatrészei üzem közben felforrósodnak, ne érintse meg őket. |
 | Tartsa távol a közelben tartózkodókat. |
 | Használjon hallásvédőt! |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
 | Figyelem, tüzveszélyes anyagok. Tilos a tüz és nyílt láng használata és a dohányzás! |
 | Benzinszivattyú gomb működtetése |
 | Tartály térfogata |
 | A tanksapkán található szimbólum a keverési arányra: benzin/olaj 40:1. |
 | Viseljen munkakesztyűt! |
 | Viseljen zárt lábbelit! |
 | Figyelem! Sérülésveszély a késes hengernél! Kezeit és lábait tartsa a nyílásoktól távol, ha működik a gép. |
 | Indítókar (szívató) „hidegindítás”Indítókar (szívató) „melegindítás és munkavégzés” |
Tartalomjegyzék: Oldal:
- Bevezetés 152
- A termék leírása (1. ábra) 152
- Szállított elemek 152
- Rendeltetésszerű használat.... 152
- Általános biztonsági utasítások.... 154
- Fennmaradó kockázatok 155
- Müszaki adatok.... 156
- Kicsomagolás 156
- Felépítés és kezelés 157
- Munkavégzési utasítások 160
- Tisztítás.... 161
- Tárolás 161
- Karbantartás 162
- Javítás és pótalkatrészek rendelése 162
- Ártalmatlanítás és újrahasznosítás 163
- Hibaelhárítás.... 164
- Megfelelőségi nyilatkozat 398

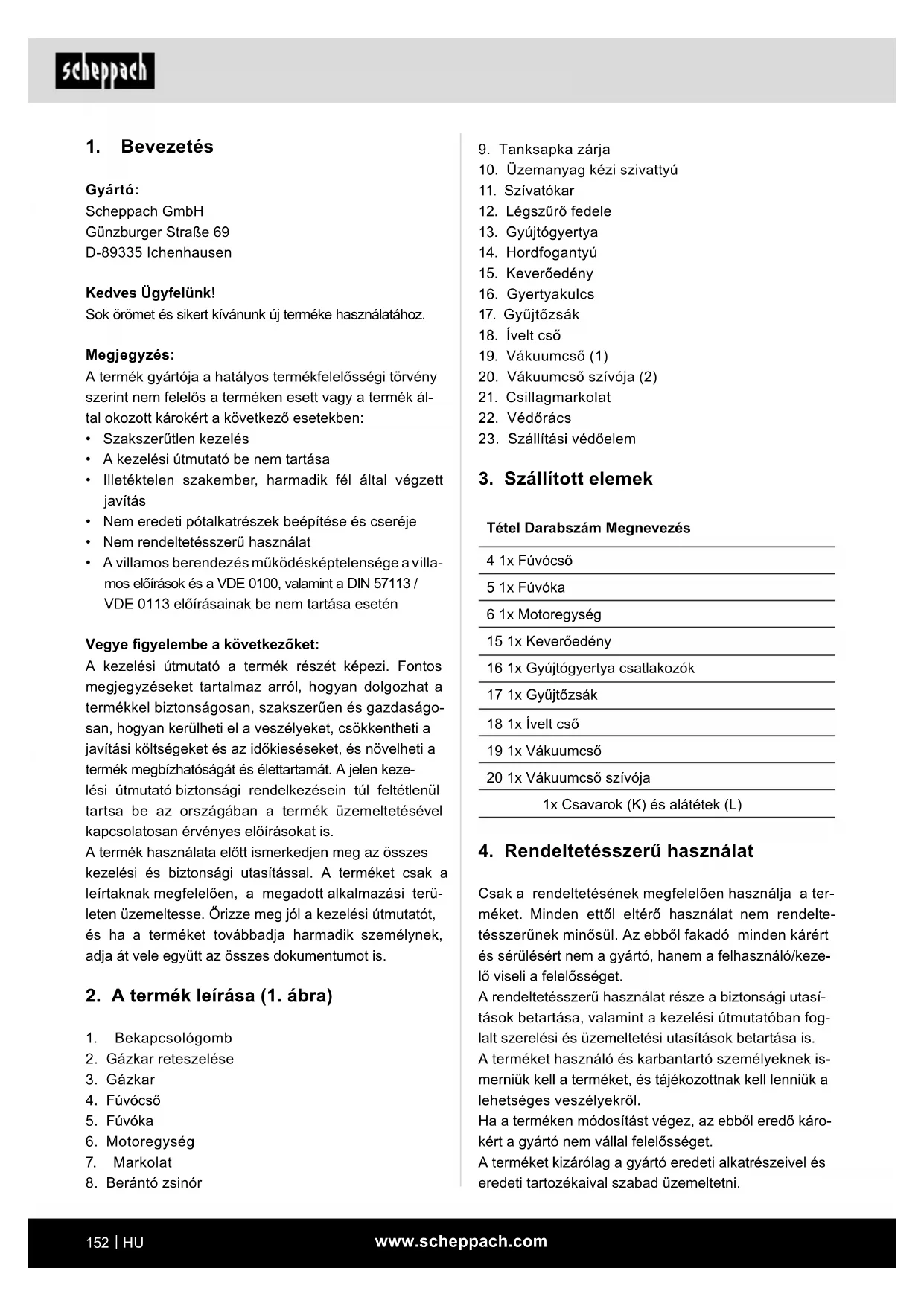

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kivánunk új terméke használatához.
Megjegyzés:
A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:
- Szakszerütlen kezelés
• A kezelési útmutató be nem tartása - Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat - A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén
Vegye figyelembe a következőket:
A kezelési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.
A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.
2. A termék leírása (1. ábra)
- Bekapcsológomb
- Gázkar reteszelése
- Gázkar
- Fúvócső
- Fúvóka
- Motoregység
- Markolat
-
Berántó zsinór
-
Tanksapka zárja
- Üzemanyag kézi szivattyú
- Szívatókar
- Légszűrő fedele
- Gyújtógyertya
- Hordfogantyú
- Keverőedény
- Gyertyakulcs
- Gyüjtözsák
- Ívelt cső
- Vákuumcső (1)
- Vákuumcső szívója (2)
- Csillagmarkolat
- Védőrács
- Szállítási védőelem
3. Szállított elemek
Tétel Darabszám Megnevezés
| 4 1x Fúvócső |
| 5 1x Fúvóka |
| 6 1x Motoregység |
| 15 1x Keverőedény |
| 16 1x Gyújtógyertya csatlakozók |
| 17 1x Gyűjtőzsák |
| 18 1x Ívelt cső |
| 19 1x Vákuumcső |
| 20 1x Vákuumcső szívója |
| 1x Csavarok (K) és alátétek (L) |
4. Rendeltetésszerű használat
Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A terméket használó és karbantartó személyeknek is- merniük kell a terméket, és tájékozottnak kell lenniük a lehetséges veszélyekről.
Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.
A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.
Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.
A gép megfelel a gépekröl szóló EK irányelv hatályos kiadásának.
- A munka megkezdése előtt az összes védő- és biztonsági berendezést fel kell szerelni a gépre.
- A lombszívó/fúvó kizárólag levelekhez és kerti hul-ladékokhoz, például fühöz és kisebb ágakhoz használható. Bármilyen más jellegű felhasználás nem megengedett.
- A lombszívó/fúvó csak száraz levelekhez, fühöz stb. használható.
- A gépet egy személy általi kezelésre tervezték.
- A kezelő személyzet felelős a munkaterületen tartózkodó harmadik felekért.
- Tartsa be a gépen olvasható összes biztonsági és veszély jelzést.
- A gépen található összes biztonsági és veszélyekre vonatkozó utasítást tartsa teljes mértékben olvasha-tó állapotban.
- A gépet csak müszakilag kifogástalan állapotban, valamint a rendeltetésének megfelelően, biztonság- és veszélytudatosan, a használati útmutató figye- lembevételével szabad használni!
- Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat kell haladéktalanul elhárít(tat)ni!
- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatok között megadott méretkorlátokat.
- Tartsa be a vonatkozó baleset-megelőzési előírásokat és a többi általánosan elfogadott biztonságtechnikai szabályt.
- A gépet csak olyan személy üzemeltetheti, tarthatja karban és javíthatja, akit ezzel megbíztak és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.
- Csak akkor használja a készüléket szívó üzemmódban, ha a gyűjtőzsák fel van szerelve.
- Ne szívjon be égő, izzó vagy füstölő anyagokat (pl. cigarettetát, parazsat stb.), gözőket vagy könnyen gyúlékony, mérgező vagy robbanásveszélyes anyagokat.
- A gépet kizárólag a gyártó eredeti tartozékaival és szerszámaival szabad használni.
-
Minden ettöl eltérő használat nem rendeltetésszerűnek minősül. Az ebböl eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.
-
A készüléket ne használja kisipari, kéziipari vagy ipari célokra.
- Amennyiben nem biztos abban, hogy egy adott munkafeltétel biztonságos vagy nem biztonságos, akkor ne dolgozzon a géppel.
FIGYELMEZTETÉS! Kérjük, hogy a saját biztonsága érdekében a készülék üzembe helyezése előtt figyelmesen olvassa el ezt a kézikönyvet és az általános biztonsági utasításokat. Ha a készüléket továbbadja harmadik félnek, mindig mellékelje a használati utasítást is.
Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
A gyártó nem vállal felelősséget azokért a károkért, amelyeket a nem rendeltetésszerű használat vagy a helytelen kezelés okoz.
A kezelési útmutatóban használt jelzőszavak ma- gyarázata
⚠️ VESZÉLY
Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.
⚠️ FIGYELMEZTETÉS
Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.
VIGYÁZAT
Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.
FIGYELEM
Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el.
5. Általános biztonsági utasítások
⚠ FIGYELMEZTETÉS Olvassa el a termékhez tar-tozó összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
⚠️FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és egyéb utasítást. Ha elmulasztja betartani a biztonsági utasításokat és útmutatásokat, az tüzet és/vagy súlyos sérüléseket okozhat.
Csak a jelen útmutatóban javasolt üzemanyagokat használja (lásd a következő fejezetet: üzemanyagok és kenőanyagok). Soha ne használjon olyan üzemanyagot, amely nincs kétütemű motorolajjal keverve. Ettöl teljesen tönkremehet a készülék, és megszűnik a szállító által vállalt garancia.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
Bevezetés
- Figyelmesen olvassa el jelen kezelési útmutatót. Ismerkedjen meg a vezérlő és szabályozó berendezésekkel és a készülék szakszerű használatával.
- Olyan személyek, akik fizikai, érzékelési vagy szellemi képességük, tapasztalatlanságuk vagy hiányos ismereteik miatt nem alkalmasak a készülék biztonságos kezelésére, nem, illetve csak egy felelős személy felügyelete vagy utasítása mellett használhatják a készüléket. Ügyeljen, hogy gyermekek ne játszhassanak a készülékkel.
- Soha ne engedje, hogy gyerekek használják a készüléket.
-
Soha ne engedje, hogy olyan személyek használják a készüléket, akik nem ismerik ezeket az útmutatásokat. Helyi előírások kitérhetnek a kezelő alsó korhatárára is.
-
Soha ne használja a készüléket, ha más személyek, különösen gyerekek, vagy állatok tartózkodnak a közelben.
- A kezelő felel az olyan balesetekért vagy veszélyhelyzetekért, amelyek harmadik személyt vagy vagyontárgyait érintik.
Általános megjegyzések
- Ne viseljen túl bő ruházatot vagy ékszereket. Viseljen hosszú nadrágot lábainak védelmére. Ha hosszú a haja, hordjon fejfedőt. Bő ruházat, ékszerek és hosszú haj a mozgó alkatrészekbe akadhatnak. Viseljen megfelelően szoros, testhez simuló munkaruhát.
- Ha leteszi a gépet, illetve mielőtt bármilyen munkát végezne rajta, mindig kapcsolja ki a motort.
- Munka közben viseljen védőszemüveget.
- A légzőszervi problémákkal küzdő vagy porral járó munkát végző dolgozóknak légzőmaszkot kell viselniük.
- Soha ne használja a készüléket sérült védőberendezésekkel vagy borításokkal.
A munkahely biztonsága
- Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne dolgozzon a készülékkel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. A készülék szikrát vet, amely meggyújthatja a port vagy a gözöket.
- A készülék használata során tartsa távol a gyermekeket és egyéb személyeket. A figyelem elterelése miatt elveszítheti uralmát a készülék felett.
Személyi biztonság
- Legyen figyelmes, ügyeljen arra, amit csinál, és a szerszám használata során józan ésszel cselekedjen. Ne használja a szerszámot, ha fáradt, vagy drogok, alkohol vagy gyógyszerek befolyása alatt áll. A szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
-
Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. A szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például porvédő maszk, csúszásbiztos munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
-
Kerülje el az akaratlan üzembe helyezést. Ha a kapcsolón tartja az ujját, miközben hordozza a készüléket, vagy bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
- Mielőtt bekapcsolná a szerszámot, távolítsa el a beállításhoz használt szerszámokat vagy csavarkulcsokat. A készülék forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
- Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja a szerszámot.
- Viseljen megfelelő ruházatot. Ne viseljen túl bő ru- házatot vagy ékszereket.
- Haját, ruházatát és kesztyűjét tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
Az eszköz használata és kezelése
- Ne terhelje túl a készüléket. A munkájához mindig az arra megfelelő szerszámot használja. A megfelelő szerszámmal jobban és biztonságosabban lehet dolgozni a megadott teljesítménytartományban.
- Ne használjon olyan szerszámot, amelynek hibás a kapcsolója. Az a szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
- A nem használt szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy a készüléket olyan személyek használják, akik nem ismerik azt, vagy nem olvasták el a jelen utasításokat. A szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
- Gondosan ápolja a szerszámait. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a szerszám működésére. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Számos bal-esetet a rosszul karbantartott szerszámok okoznak.
- A készüléket, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Ha a készülékeket a tervezett alkalmazástól eltérően használja, az veszélyes helyzetet teremthet.
Az üzemanyagok biztonságos kezelése
Az üzemanyag és az üzemanyag göze tüzveszélyes, ha pedig belélegzi, vagy a börére kerül, súlyos sérüléseket okozhat.
Az üzemanyagok kezelése során ezért fokozott óva- tossággal kell eljárni, és mindig gondoskodni kell a megfelelő szellőzésről.
- A készülék feltankolása előtt állítsa le a motort, és hagyja kihülni a készüléket.
- Tankolás közben ne dohányozzon, és kerülje a nyílt láng használatát (2. ábra).
- Tankolás közben viseljen kesztyüt.
- A tankolást ne végezze zárt helyiségben (robbanásveszély).
- Ügyeljen rá, hogy ne folyjon ki az üzemanyag vagy az olaj. Ha kifolyt az üzemanyag vagy az olaj, azonnal tisztítsa meg a készüléket. Ha az üzemanyag vagy az olaj a ruhájára ömlött, azonnal cserélje le.
- Ügyeljen arra, hogy az üzemanyag ne kerüljön a talajba.
- Tankolás után gondosan zárja vissza a tanksapka zárját, és ügyeljen arra, hogy ne lazuljon meg üzem közben.
- Ügyeljen arra, hogy a tanksapka és a benzin vezetékei tömítettek legyenek. Tömítetlenség esetén a készüléket nem szabad üzembe helyezni.
- Az üzemanyagot csak arra engedélyezett, és megjelölt tartályokban szabad szállítani és tárolni.
- Tartsa távol a gyermekeket az üzemanyagtól.
- Az üzemanyagot ne szállítsa és ne tárolja éghető vagy gyúlékony anyagok, valamint szikra és nyílt láng közelében.
- A készülék indításához távolodjon el legalább három méternyire a tankolás helyszínétől.
- A tüzveszély csökkentése érdekében - a motort és a hangtompítót tartsa vágási maradékoktól, levelektől és kenőanyagoktól szabadon!
- A fogantyúkat tartsa szárazon, tisztán, és üzemanyag-keveréktől mentesen.
- Soha ne tankoljon járó vagy forró motorral.
6. Fennmaradó kockázatok
A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.
Rendeltetésszerű használat esetén, az összes vonatkozó biztonsági rendelkezés betartása ellenére is jelentkezhetnek még maradék kockázatok, melyek a használat céljának megfelelő szerkezetböl adódnak. Ezek figyelembevétele és az óvatosság csökkentik a személyi sérülések és a károk kockázatát.
- A kirepülő tárgyak által okozott sérülések.
- A kés darabjainak letörése és kivetődése.
- Szénmonoxid-mérgezés a készülék zárt térben, rosszul szellőző helyiségben való használata miatt.
- Égési sérülések veszélye a forró alkotóelemek megérintése folytán.
- Halláskárosodás, ha hosszú ideig dolgozik a géppel hallásvédő nélkül.
Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatosság ellenére sem szüntethetők meg.
A fennmaradó kockázatok azonban minimálisra csökkenthetők a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és az üzemeltetési útmutató együttes betartásával.
7. Müszaki adatok
Méretek, H x Sz x Ma 1250 x 550 x 370 mm
| Max. levegősebesség 260 km/h | |
| Gyűjtőzsák térfogata 50 l | |
| Meghajtás | |
| Lökettérfogat | 25,4 cm3 |
| Motor névleges teljesítménye | 0,7 kW |
| Üresjárati fordulatszám | 3500 ± 300 perc-1 |
| A benzintartály térfogata | 650 cm3 |
| CO2-kibocsátás | 1443 g/kWh |
| Motor típusa | 2-ütemű motor, léghűtéses |
| Lombfúvó súlya | 4,7 kg |
| Lombszívó súlya | 5,9 kg |
| Összsúly | 6,4 kg |
A müszaki változtatás jogát fenntartjuk!
Zaj és vibráció
⚠ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zaja meghaladja a 85 dB értéket, kérjük, viseljen megfelelő hallásvédőt.
Zajképződéssel kapcsolatos információk az ISO 11094:1991 szerint
Zaj jellemző értékei
| LWA hangteljesítményszint | 108,4 dB |
| LpA hangnyomásszint | 97,0 dB |
K_wa/pA bizonytalanság 3 dB
Rezgés jellemző értékei
Rezgési értékek az EN 15503:2009 szerint
| Alsó markolat A_hv | 15,1 m/s2 |
| Felső markolat A_hv | 11,92 m/s2 |
| K_h bizonytalanság 1,5 m/s2 | |
Csökkentse minimális szintre a zajképződést és a vibrációt!
- Csak kifogástalan állapotban lévő eszközöket használjon.
- Rendszeresen végezze el a készülék karbantartását és tisztítását.
- Munkamódszerét igazítsa a készülékhez.
- Ne terhelje túl a készüléket.
- Szükség szerint ellenőriztesse a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
- Viseljen kesztyüt.
A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli:
8. Kicsomagolás
- Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze a szállított elemek hiánytalanságát.
- Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.
- Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
- A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
- Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
- Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.
⚠ FIGYELMEZTETÉS!
A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!
9. Felépítés és kezelés
FIGYELEM! Az eszközön végzendő bármilyen munka, így tisztítás, ellenőrzés, karbantartás vagy egyéb munkák elött az eszközt mindig ki kell kapcsolni.
FIGYELEM!
Szállítási védőelem gyűrű (23) 1. Ábra eltávolítása.
Lombfúvó
A fúvócső felszerelése: (7-9. ábra)
FIGYELMEZTETŐ MEGJEGYZÉS: Semmi esetre sem szabad bekapcsolni vagy használni a készüléket, ha azt nem szerelte teljesen össze.
- Távolítsa el a csavart (K) és a hozzá tartozó alátétet (L) a légkivezető nyilásról.
- Igazítsa a fúvócsövet (4) a légkivezető nyílás nyúlványához, nyomja össze a tömlőt, és az óramutató járásával megegyező irányban 90°-kal elforgatva rögzítse tartósan.
- A fúvócsövet (4) a csavar (K) és az alátétek (L) segítségével rögzítse a légkivezető nyíláshoz.
- Igazítsa a fúvócsövet (5) a légkivezetőnyilás nyúlványához (P), nyomja össze a fúvókát és a csövet, és a végleges rögzítéshez fordítsa el 90°-kal az óramutató járásával megegyező irányban.
Figyelmeztetés! Csak a gyártó eredeti pótalkatrészeit és tartozékait használja. Ennek figyelmen kívül hagyása esetén a teljesítmény csökkenhet, sérülések fordulhatnak elő, és elvész a garancia. Soha ne használja a gépet védőburkolat nélkül!
Lombszívó
Összeszerelés: (6–10. ábra)
FIGYELMEZTETŐ MEGJEGYZÉS: Semmi esetre sem szabad bekapcsolni vagy használni a készüléket, ha azt nem szerelte teljesen össze.
Szívócső összeszerelése (10-14. ábra)
- Távolítsa el a csavarokat (K) és az alátétet (L).
- Igazítsa a csövet (18) a légkivezető nyílás nyúlványához, majd csúsztassa a csövet a légkivezető nyílásra, és az óramutató járásával ellentétes irányban 90°-kal elfordítva rögzítse tartósan.
-
Helyezze a cső végét (18) a gyűjtőzsákba (17), és zárja le a nyílást a mellékelt tépőzáras szalaggal.
-
A csövet (18) a csavar (K) és az alátétek (L) segítségével rögzítse a légkivezető nyíláshoz.
- Engedje ki a csillagfogantyút (21), és nyissa ki a védőrácsot (22).
- Igazítsa a szívócsövet (19) a szívónyilás nyúlványához, majd csúsztassa a csövet a nyúlványhoz, és az óramutató járásával ellentétes irányban 90°-kal elfordítva rögzítse tartósan.
- Igazítsa a második szívócsövet (20) az első cső (19) nyúlványához, tolja össze a két csövet, és a végleges rögzítéshez fordítsa el 90°-kal az óramutató járásával megegyező irányban.
- Akassza a táskát a vállára, és állítsa be a magasságát a pánttal.
Megjegyzés: Kérjük, vegye figyelembe, hogy a ké- szülékhez való csatlakoztatás után a két szívócső szilárdan össze van kötve egymással, és ezt köve- töen nem szabad szétszedni öket!
A készülék használata
⚠ Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
A munka elökészülete
Minden üzembe helyezés előtt vizsgálja meg a készüléket az alábbi szempontok szerint:
- az üzemanyagrendszer tömítettsége.
- a védőberendezések és a vágóberendezés kifogástalan állapota és hiánytalansága.
- Az összes csavarozás stabil elhelyezkedését.
- Minden mozgó alkatrész könnyű mozgását.
- A zárt biztonsági csappantyú (E) és az összes biztonsági kapcsoló (F) aktiválva van (15. ábra).
Üzemanyag és olaj
Ajánlott üzemanyagok
Csak ólommentes normál benzin és speciális, kétütemű motorolaj keverékét használja.
Az üzemanyag-keveréket az üzemanyag keverési táblázata alapján keverje be.
Figyelem: Ne használjon olyan üzemanyag-keveréket, amelyet 90 napnál hosszabb ideig tároltak.
Figyelem: Ne használjon olyan kétütemű olajat, amelyhez 40:1 keverési arány ajánlott. A nem megfelelő kenés miatt bekövetkező motorkárok esetén a gyártó motorra adott garanciája megszűnik.
Figyelem: Az üzemanyag szállításához és tárolásához csak erre a célra alkalmas és engedélyezett tartályt használjon.
Tegye a megfelelő mennyiségű benzint és 2-ütemű olajat a mellékelt keverőflakonba. Ezután alaposan rázza fel a flakont.
Soha ne használjon 4-ütemű motorokhoz vagy vízhűtéses 2-ütemű motorokhoz való olajat. Emiatt a gyújtógyertya elszennyeződhet, a füstgázrész eltömődhet vagy a dugattyúgyűrű beragadhat.
Az olyan üzemanyag-keverék, amelyet egy hónapnál hosszabb ideje nem használtak fel, eltömitheti a porlasztót vagy csökkentheti a motor teljesítményét. A fel nem használt üzemanyagot töltse légmentesen záródó tartályba, és tárolja sötét, hűvös helyiségben.
Üzemanyag keverési táblázata
Keverési eljárás: 40 rész benzin 1 rész olajhoz Példa:
1 | benzin : 0,025 | kétütemű olaj
5 | benzin : 0,125 | kétütemü olaj
Figyelmeztetés! Ügyeljen a kipufogógázra.
Tankolás előtt a motort mindig kapcsolja ki. Soha ne töltsön benzint a készülékbe, ha a motor jár, vagy még forró. Tüzveszély áll fenn!
Üzemanyagot csak a szabadban vagy megfelelően szellőző helyiségben tankoljon. Ügyeljen arra, hogy ne jusson üzemanyag a talajba (környezet-védelem). Használjon megfelelő alátétet.
Benzin feltöltése
Sérülésveszély! A benzin robbanásveszélyes!
Kapcsolja ki a motort és hagyja lehülni!
- Viseljen védőkesztyűt!
- Kerülje a börre és szembe kerülést!
- Feltétlenül vegye figyelembe a „Biztonsági utasítás” című szakaszt.
- A készüléket csak a szabadban vagy megfelelően szellőző helyiségben töltse fel.
- Tisztítsa meg a betöltési terület kömyékét. A tartályban lévő szennyeződések üzemzavarokat okoznak. Az üzemanyag-keveréket tartalmazó edényt a tartályba töltés előtt még egyszer rázza fel.
- A benzintartály kupakját óvatosan nyissa ki, hogy az esetleges túlnyomás fokozatosan szünjön meg.
- Óvatosan töltse be az üzemanyag-keveréket a betöltőcsonk alsó széléig.
- Zárja vissza a benzintartály kupakját. Győződjön meg arról, hogy a tanksapka zárja tömítve zár-e.
- Tisztítsa meg a benzintartály kupakját és környékét.
- Ellenőrizze, nem tömítetlen-e a tartály vagy az üzemanyag-vezetékek.
- A motor beindítása előtt legalább három méter távolságra távolodjon el a tankolás helyszínétől.
Benzin leeresztése
A tartályt csak a szabadban vagy jól szellőző helyiségben ürítse ki. Ügyeljen arra, hogy ne jusson üzemanyag a ta-lajba (környezetvédelem). Használjon megfelelő alátétet.
- Tartson felfogó edényt a benzinleeresztő csavar alá.
- Csavarja le és távolítsa el a tanksapkát.
- Engedje le teljesen a benzin/olaj keveréket.
- Húzza meg kézzel szorosan a tanksapkát.
Használat előtt ellenőrizzen!
- Ellenőrizze, hogy a készülék biztonságos állapotban van-e.
- Ellenőrizze, hogy nincsenek-e szivárgások a készüléken.
- Ellenőrizze, hogy nincsenek-e látható károk a ké-szüléken.
- Ellenőrizze, hogy a készülék minden alkatrésze biztonságosan van-e felszerelve.
- Ellenőrizze, hogy az összes biztonsági berendezés jó állapotban van-e.
A készülék üzembe helyezése
- A készülék üzembe helyezése előtt győződjön meg arról, hogy a csövek távtartóját megfelelően felszerelte.
- Kövesse a motor indítására vonatkozó utasításokat a kézikönyvben leírtak szerint.
- Ügyeljen arra, hogy semmi ne takarja el a kipufogót, mivel az hőt termel.
- Fogja meg a fogantyút a jobb kezével, és lengesse a fúvócsövet oda-vissza, hogy a kívánt területet megtisztítsa a szennyeződésektől.
• A fogantyúban található a gázkar és a be-/kikapcsoló.
- A fojtószelep-zárral a motor teljes gázadásnál rögzíthető a gázpedál folyamatos nyomása nélkül. Figyelem: A készülék kikapcsolása előtt állítsa vissza a gázkar rögzítőjét alapjáratra.
A gép fúvóként és vákuumos szívóként is használható. Mindkét alkalmazáshoz szükséges a megfelelő tartozékok megfelelő beszerelése, amelyek a szállított elemek részét képezik.
Figyelmeztetés: A szerelvényt ki kell csomagolni, és olyan sík és stabil felületen kell elhelyezni, ahol elegendő hely áll rendelkezésre a gép és a csomagolás mozgatásához.
FONTOS A biztonsági rendszerek megakadályoz- zák a motor indítását, ha a vákuum- vagy fúvócső nincs megfelelően összeszerelve.
A GÉP IRÁNYÍTÁSA
Mielött megkezdi a munkát, kérjük:
- Ellenőrizze, hogy a gép minden csavarja szilárdan meg van-e húzva.
- A vákuumszívó használatakor győződjön meg arról, hogy a zsák megfelelően illeszkedik, és a cip-zár zárva van.
- Ellenőrizze a légszűrő tisztaságát.
- Ellenőrizze, hogy a markolatok biztonságosan rögzítve vannak-e.
- Készítse elő a tartozékokat a munka típusának megfelelően (mint fúvó vagy vákuumszívó), és gondoskodjon azok megfelelő felszereléséről.
Beindítás (6. ábra)
Amennyiben a készüléket szabályosan összeszerelte, indítsa el a motort a következők szerint:
- Nyomja a motor kapcsolóját (1) a bekapcsolt (I) állásba.
- Állítsa a szívatókart (11) a következő helyzetbe |→|.
- Nyomja meg több, mint 5-ször (G) a benzinszi-vattyút (10).
- A motor beindításához húzza meg a berántó szerkezet (8) fogantyúját 3–5 alkalommal.
- Ha a motor jár, várjon egy kicsit, majd állítsa viszsza a szivatókart (11) helyzetbe. |
- Amennyiben problémák adódnak, azonnal kapcsolja a motor (1) kapcsolóját „0” állásba, hogy leállítsa a motort. Figyelem, a gép néhány másodpercig még tovább foroghat.
- Amikor meleg a motor (15 perc), indításhoz a szí- vatókart „melegindítás és munkavégzés” állásban lehet hagyni.
Megjegyzés: Ha többszöri próbálkozás után sem indul be a motor, akkor olvassa el a „Hibaelhárítás a motoron” szakaszt.
Megjegyzés: A berántót mindig egyenesen húzza ki. Ha ferdén húzza, súrlódás keletkezik a gyűrűn. A súrlódás következtében a zsinór sérül, és így gyorsabban elhasználódik. Tartsa kézben a berántó fogantyút, míg a zsinórt visszahúzza a szerkezet.
Soha ne hagyja, hogy a kihúzott zsinór visszacsapódjon.
Üzemmódok
A lombfúvó üzemeltetése
Figyelem: Működés közben a gépet mindig a jobb kézzel kell szilárdan a felső markolattal tartani.
A motor fordulatszámát az eltávolítandó anyag jellegéhez kell igazítani:
Ha könnyebb anyagot kell eltávolítania a gyepről, használja alacsony sebességen a motort;
Ha könnyebb leveleket és füvet kell eltávolítania az aszfaltról vagy szilárd talajról, használja átlagos sebességen a motort;
Ha nehezebb anyagot, pl. frissen hullott havat vagy koszt kell eltávolítania, használja magas sebességen a motort.
Figyelmeztetés: Mindig ügyeljen arra, hogy ne fújja a tárgyakat vagy a port más személyek vagy állatok irányába, illetve nem tegyen kárt semmilyen tárgyban. Mindig vegye figyelembe a szél irányát, és soha ne dolgozzon szél ellen.
Az elektromos lombszívó üzemeltetésekor
Figyelmeztetés: Munkavégzés közben mindig tart-sa a gépet mindkét kezével. Tegye a bal kezét a felső markolatra, a jobb kezét pedig az alsó mar-kolatra. Emelje fel az alsó markolatot úgy, hogy a zsák a kezelő jobb oldalán legyen.
Ha vákuumszívóként használja a készüléket, akkor a motort közepes / magas sebességen érdemes működtetnie.
A begyűjtés során tartsa a cső lekerekített végét néhány centiméterrel a talaj felett. A gyüjtőzsák egy közönséges porszívóhoz hasonlóan szűrőként is működik. Ebből következően az a legjobb, ha:
- a lombgyüjtő nem telik meg teljesen
- a nagyobb kiterjedésű tárgyakat azonnal eltávolítja belőle.
A felfogó tartály kiürítéséhez:
- Kapcsolja ki a motort.
- Nyissa ki a gyűjtőzsák (11) cipzárját, és ürítse ki a gyűjtőzsákot anélkül, hogy leválasztaná a csatlakozótömlőről.
- FONTOS Ha vákuumszívóként használja a készüléket, ne gyűjtsön vele nedves fűmaradékot vagy avart, mert ilyen esetben a forgórész vagy a gyűjtőzsák eltömődése fenyeget.
FONTOS Ha vákuumszívóként használja a gépet, fennáll a kockázata, hogy olyan tárgyakat szippant be vele, melyek megakaszthatják a gépet és a forgórészt. Ha ez történik:
- Azonnal kapcsolja ki a motort - gyujtógyertya csatlakozó eltávolítása.
- Szerelje szét a vákuumcsövet.
- Távolítsa el az idegen tárgyat a vákuumbemenetből.
- Mielött újra használatba veszi a gépet, győződjön meg arról, hogy semmi sem akasztja meg a forgórészt.
FONTOS Ha túlságosan tele van a zsák, az rontja a gép hatékonyságát, és a motor túlmelegedéséhez vezethet.
Amikor befejezte a munkát:
• A motort a fent leírtak szerint kapcsolja ki.
- Ürítse ki a zsákot, ha a gépet vákuumszívóként használta.
Üresjárat beállítása (5. ábra)
Az üresjáratot be kell állítani, ha a motor leállásra hajlamos vagy ha a gázkar használata során nincs jelen-tős sebességkülönbség.
A beállítást a motor beindítása után a csavarhúzóval a csavaron (D) kell elvégezni. Hagyja a motort néhány percig üresjáratban működni a beállítás előtt.
- forgassa az óramutató járásával megegyező irányba a motorfordulatszám növeléséhez;
- forgassa az óramutató járásával ellentétes irányba a motorfordulatszám csökkentéséhez.
A beállítás után a motornak szabályosan és megszakítás nélkül kell üresjáratban működnie.
A motor leállítása
Vészleállítási lépéssorozat:
- Ha azonnal le kell állítania a fúvót, állítsa a gyújtás-kapcsolót „OFF” állásba.
Normál lépéssorozat:
- Leállítás esetén tolja vissza a gázkar rögzítőjét, hogy a motor üresjáratban működjön. Ezután kapcsolja a be-/kikapcsoló kapcsolót „OFF” állásba.
10. Munkavégzési utasítások
Üzemeltetés
- A készülék kezelése és az üzemanyag utántöltése közben ne dohányozzon.
-
Tartsa távol a kezét vagy a testrészeit a kipufogótól és a gyújtókábeltől.
-
Amint járni kezd a motor, a motoros készülék mérgező kipufogógázokat bocsát ki. Soha ne dolgozzon zárt vagy rosszul szellőző helyiségben.
- Csak nappal vagy megfelelő mesterséges megvilágítás mellett használja az eszközt.
- Ne becsülje alá a készülék erejét. Mindig tartson biztonságos távolságot, és ügyeljen az egyensúlyra.
- Nedves füvön lehetőleg ne használja a készüléket.
- Különösen lejtős terepen ügyeljen a stabilitásra.
- Mindig lassan haladjon, soha ne rohanjon a készülékkel.
- Mindig tartsa tisztán a szellőzőnyílást.
- Soha ne irányitsa emberek vagy állatok felé a fújó nyílást.
- A gépet csak ésszerű időintervallumban működtesse - ne kora reggel vagy késő este, amikor azzal másokat zavarhat. Tartsa be a helyi hivatalok által meghatározott intervallumokat.
- A gépet mindig a lehető legalacsonyabb motor-for-dulatszámmal működtesse a munka elvégzéséhez.
- A lombszívás megkezdése előtt gereblyével és seprüvel távolítsa el az idegen testeket.
- Poros környezetben juttasson egy kevés nedves- séget a felületre, vagy ha van, használja a vizesítő adaptert.
- Használja a teljes fúvókatoldatot, hogy a légáram a talaj közelében kifejthesse hatását.
- Ügyeljen a gyerekekre, háziállatokra, nyitott ablakokra, és az idegen testeket biztonságosan távolítsa el.
- Ha a készülék rendkívüli zajokat hallat, vagy szokatlan módon vibrál, ellenőrzést kell végezni. A szokatlanul erős vibráció a kezelő sérülését és a készülék károsodását okozhatja.
- A készüléket hibás vagy hiányzó biztonsági berendezéssel nem szabad működtetni.
- Ne helyezze a forró motort könnyen gyúlékony tárgyak/anyagok közelébe.
- A fúvóval lefújhatja a maradék anyagot a teraszról, az utakról és járdákról, a gyepről, a bokrokról és a szegélyekről.
- Ne helyezze a forró motort könnyen gyúlékony tárgyak/anyagok közelébe.
Fújás és szívás
- A munka megkezdése előtt mindig ellenőrizze a munkaterületet. Távolítson el minden olyan tárgyat vagy törmeléket, amely feldobódhat vagy beakadhat a készülékbe és eltömítheti azt.
- Rendszeresen ellenőrizze a gyűjtőzsákot kopás vagy sérülés szempontjából.
- Alternativ megoldásként a készüléket közvetlenül a padló fölé is vezetheti, és oldalirányban mozgathatja, előre lépve és a fúvókát a munkaterületre irányítva eltávolíthatja a maradék anyagot.
- Fújja össze a maradék anyagot kényelmesen egy kupacba.
11. Tisztítás
Figyelem!
A gyújtógyertyadugaszt minden tisztítás előtt húzza le.
A készüléket a tisztításhoz semmi esetre se merítse vizbe vagy más folyadékba.
A készüléket biztonságos és száraz helyen örizze úgy, hogy gyerekek ne férhessenek hozzá.
Tisztítás
- A túlmelegedés elkerülése érdekében tartsa tisztán a készülék szellőzöréseit.
- Egy puha kendővel rendszeresen, lehetőség szerint minden egyes használat után tisztítsa meg a készülék házát.
- Tartsa portól és szennyeződéstől mentesen a szellőzöréseket.
- Ha nem jön le a szennyeződés, akkor használjon szappanos vízzel megnedvesített puha kendőt.
- Rendszeresen ellenőrizze a készüléket a munka megkezdése előtt.
- Soha ne tisztítsa vagy permetezze le a készüléket vízzel. Tisztítsa meg a motorházat egy nedves ruhával, soha ne használjon tisztító-, illetve oldószereket! Ez a készülék műanyag részeinek sérülését okozhatja. Ezután alaposan szárítsa meg a motorházat.
- A munka befejeztével vegye le a gyűjtőzsákot, fordítsa ki, és tisztítsa meg alaposan, hogy megelőzze, hogy bepenészedjen és megbüdösödjön.
- Ha erősen szennyezett a gyűjtőzsák, ki lehet mosni vízzel.
- Ha nehezen jár a cipzár, kenje meg a cipzár fogait száraz szappannal.
- Tisztítsa meg a szívó/fúvócsövet egy kefével, ha szennyezett.
- A szívóanyagból származó szennyeződés megnehezítheti a kapcsolókar (fújás/szívás) mozgatását. Ebben az esetben a szívásról a fújásra történő többszöri átkapcsolás után a kapcsolókar mozgása visszaáll.
- Csak eredeti tartozékokat és pótalkatrészeket használjon.
12. Tárolás
Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a terméket és tartozékait.
Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.
A terméket az eredeti csomagolásában tárolja. Letakarással védje a terméket a portól és a nedvességtől. A kezelési útmutatót a termék mellett tárolja.
Vigyázat: A készüléket soha ne tárolja 30 napnál hosz- szabb ideig anélkül, hogy elvégezné az alábbi lépéseket:
A készülék raktározása
Ha a készüléket 30 napnál hosszabb ideig tárolja, akkor azt ehhez elő kell készíteni. Különben a porlasztóban lévő maradék üzemanyag elpárolog, és gumiszerű üle- déket hagy maga után. Ez megnehezítheti a beindítást, ami kötelező javítási munkálatokat eredményezhet.
- Lassan vegye le a tanksapkát, hogy a tank esetleges nyomását leeressze. Óvatosan ürítse ki a tartályt. A tartályt csak a szabadban vagy jól szellőző helyiségben ürítse ki. Ügyeljen arra, hogy ne jusson üzemanyag a talajba (környezetvédelem). Használjon megfelelő alátétet.
- Indítsa be a motort és hagyja járni, amíg le nem áll, hogy a porlasztóból eltávolítsa az üzemanyagot.
- Hagyja lehülni a motort (kb. 5 perc).
• Vegye ki a gyújtógyertyát. - Töltsön 1 teáskanál tiszta 2-ütemű olajat az égés-térbe. Többször húzza meg az indítókötelet, hogy a belső alkatrészeket is bevonja. Ismét helyezze be a gyújtógyertyát.
Megjegyzés: A készüléket száraz helyen raktározza, lehetőleg gyújtóforrásoktól, pl. tűzhelytől, gázüzemű vízmelegítőtől, gázszárítótól stb. távol.
Ismételt üzembe helyezés
• Vegye ki a gyújtógyertyát.
- Húzza meg az indítókötelet, hogy a felesleges olajat eltávolítsa az égéskamrából.
- Tisztítsa meg a gyújtógyertyát és ügyeljen a gyújtógyertyán az elektródák helyes távolságára; vagy tegyen be új gyújtógyertyát helyes elektróda távolsággal.
- Készítse elő a készüléket az üzemelésre.
13. Karbantartás
Gyújtógyertya cseréje és tisztítása (3. ábra)
Évente legalább egyszer, vagy ha rendszeresen nehezen lehet elindítani a készüléket, ellenőrizze a gyertyahézagot.
A gyújtónyelv és a gyújtásérintkező között a helyes távolság 0,63 mm/0,25".
• Várja meg, amíg a motor teljesen kihül.
- Húzza le a gyújtógyertya csatlakozót a gyújtógyertyáról, majd csavarja ki a gyújtógyertyát a tartozékként mellékelt gyertyakulccsal.
- Ha az elektróda nagyon kopott vagy kormos, cse-rélje a gyújtógyertyát azonos típusúra.
- A gyújtógyertya elkormozódásának lehetséges okai: Túl sok az olaj a keverékben, rossz minőségű az olaj, elöregedett a benzinkeverék, vagy eltömődött a légszűrő.
- A gyújtógyertyát kézzel csavarja be teljesen a menetbe. Közben ügyeljen rá, hogy a gyújtógyertya ne kapjon ferdén a menetre.
- Húzza meg a gyújtógyertyát tartozékként mellékelt gyertyakulccsal.
- Nyomatékkulcs használata esetén a meghúzási nyomaték 12 - 15 Nm.
- Tegye fel a gyertyapipát rendesen a gyújtógyertyára.
A légszűrő tisztítása (4. ábra)
Ha szennyezett a légszürő, kevesebb levegő jut a porlasztóba, és csökken a motor teljesítménye. A por és a pollen eltömi a légszürő szivacs pórusait. Ezért a rendszeres ellenőrzés elengedhetetlen.
- Oldja ki(A) a légszűrő fedelét(B), és távolítsa el a szivacsos szűrőbetétet (C).
- Tegye vissza a légszűrő fedelét (B), hogy ne eshesen bele semmi a légcsatornába.
- Mossa ki a szűrőbetétet meleg, szappanos vízzel, öblítse ki, majd szárítsa meg a levegőn.
Figyelem: A légszűrőt soha ne tisztítsa benzinnel vagy gyúlékony oldószerekkel.
Hogy a motor élettartama ne csökkenjen, a sérült levegőszűrőt azonnal ki kell cserélni.
Figyelmeztetés!
Soha ne működtesse a motort, ha a légszűrő nincs behelyezve.
ÜZEMANYAGSZÜRÖ
Az üzemanyagtartályban szűrő van elhelyezve, amely megakadályozza, hogy szennyeződés jusson a motorba. A szüröt évente egyszer érdemes lecseréltetni a ke-reskedővel.
Gépeinket úgy terveztük, hogy hosszú időn keresztül minimális karbantartási igénnyel működjenek. A megfelelő működés a gép rendszeres karbantartásától és tisztításától függ.
Mindig ügyeljen arra, hogy minden anya, csavar és csavar rögzítve legyen és megfelelően illeszkedjen, hogy az eszköz üzembiztos állapotban legyen.
- Cserélje ki az elhasználódott vagy hibás alkatrészeket.
- Csak eredeti pótalkatrészeket és tartozékokat használjon.
- A készüléket mindig száraz helyen tárolja.
Minden olyan kárért, amely a jelen üzemeltetési utasításban szereplő előírások figyelmen kívül hagyása miatt következik be, kizárólag a használó a felelős.
Ez érvényes továbbá a készüléken végzett jogosulatlan változtatásokra, nem hitelesített pótalkatrészek, kiegészítő alkatrészek, munkaeszközök használatára, a rendeltetéstől eltérő és nem előírásszerű használatra, a hibás alkatrészek használata miatti következményes károkra.
Figyelmeztetés!
Csak a gyártó eredeti pótalkatrészeit és tartozékait használja. Ennek figyelmen kívül hagyása esetén a teljesítmény csökkenhet, sérülések fordulhatnak elő, és elvész a garancia.
14. Javítás és pótalkatrészek rendelése
Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt fel-helyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.
Figyelem: A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.
Bízzon meg egy vevőszolgálatot vagy illetékes szak- embert. Ez vonatkozik a tartozékokra is.
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
Fontos megjegyzés javítás esetén:
Ha javításra visszaküldi a terméket, akkor ügyeljen arra, hogy a terméket biztonsági okokból olaj és üzemanyag nélkül küldje be a szervizállomásra.
14.1 Pótalkatrész rendelése
Pótalkatrész rendelése esetén a következő adatokat kell megadni:
- Típusmegnevezés
• Cikkszám
• A típustáblája adatai
14.2 Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: Gyújtógyertya, légszűrő, üzemanyagszűrő, gyűjtőzsák
* nem feltétlenül tartoznak a szállított elemek közé!
15. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
A kiselejtezett készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat.
Üzemanyagok és olajok
- A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!
- Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.
16. Hibaelhárítás
A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt termék nem működne megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az illetékes szervizhez.
| Üzemzavar Lehetséges ok Megoldás | ||
| A készülék nem indul be • Szennyezett a légszűrő• Eltömített üzemanyagszűrő• Nincs üzemanyag-ellátás• Hiba az üzemanyag-vezetékben• Az indítóberendezés hibás• A motor leállt• A gyújtógyertyadugaszt ne tegye fel• Nincs gyújtószikra• Meghibásodott a motor• A porlasztó hibás• Nincs teljesen felszerelve a fúvó-/ szívócső | • Tisztítsa meg/cserélje ki a légszűrőt• Tisztítsa ki vagy cserélje ki az üzemanyagszűrőt• Tankolni• Ellenőrizze, hogy az üzemanyag-vezeték nincs-e megtörve vagy megsérülve• Lépjen kapcsolatba a szervizzel• Vegye ki a gyújtógyertyát, tisztítsa meg és szárítsa meg, majd húzza meg többször az indítózsinórt; szerelje vissza a gyertyát• Ellenőrizze a gyújtógyertyadugasz megfelelő helyzetét• Tisztítsa meg, ill. cserélje ki a gyújtógyertyát / ellenőrizze, nem sérült-e a gyertyakábel• Lépjen kapcsolatba a szervizzel• Lépjen kapcsolatba a szervizzel• Szerelje fel a 2 részes fúvó-/ szívócsövet | |
| A készülék nem indul el és tönkremegy | Helytelen karburátorbeállítás (üresjárati fordulatszám) | Lépjen kapcsolatba a szervizzel |
| A készülék szaggatottan (akadozva) működik | • A porlasztó rosszul van beállítva• A gyújtógyertya kormos• A be-/kikapcsoló hibás | • Lépjen kapcsolatba a szervizzel• A gyújtógyertya tisztítása vagy cseréje• Lépjen kapcsolatba a szervizzel |
| Füstképződés • Hibás üzemanyag-keverő• A porlasztó rosszul van beállítva | • Használjon kétütemű keveréket 40:1 keverési arányban• Lépjen kapcsolatba a szervizzel | |
| A készülék nem működik teljes teljesítménnyel | • A légszűrő szennyezett• A porlasztó rosszul van beállítva• Megtelt a gyújtőzsák• A gyújtőzsák szennyezett• A választókapcsoló rossz pozícióban van• Eltömődött a készülék, vagy idegen tárgy akadályozza a működését | • Tisztítsa ki vagy cserélje ki a légszűrőt• Lépjen kapcsolatba a szervizzel• Ellenőrizze a kipufogót• Ürítse ki a gyújtőzsákot• Gyújtőzsák tisztítása• Állítsa a választókapcsolót a szívás szimbólu-mra• Háritsa el az eltömődést vagy az elakadás okát (lásd a Tisztítás és karbantartás című fejezetet) |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
