Produkto tipas	Nugarinis šiluminis pūstuvas
Prekės ženklas / modelis	Scheppach / LB5200BP
Variklio tipas	2 taktų variklis, aušinamas oru
Darbinis tūris	51,7 cm³
Nominali galia	1,4 kW
Maks. sūkiai	8000 min⁻¹
Tuščiosios eigos sūkiai	3500 ± 300 min⁻¹
Maks. oro greitis	295 km/h
Maks. oro tūris	18 m³/min
Degalų bakas	1 litras
Degalų ir alyvos mišinys	40:1 (bešvinis 95 min + 2T alyva JASO FD/ISO-LEGD)
Matmenys (Ilgis × Plotis × Aukštis)	1380 × 400 × 450 mm
Bendras antgalio ilgis	1180 mm
Svoris	7,84 kg
Garso slėgio lygis	95,2 dB (A) (neapibrėžtis 3,0 dB)
Garantuotas garso galios lygis	114 dB (A)
Vibracijos (priekinė rankena)	1,79 m/s²
Vibracijos (galinė rankena)	2,3 m/s²
CO₂ emisijos	1069 g/kWh
Susidėvintys detalės	Uždegimo žvakė, oro filtras
Numatytas naudojimas	Lapų ir lengvų sodo atliekų pūtimas
Valymas / priežiūra	Išvalykite oro filtrą muiluotu vandeniu; žvakę kas 50 val.
Sauga	Akiniai, klausos apsauga, pirštinės, tvirti batai
Garantija	Teisinė garantija – sugedusios dalys keičiamos nemokamai

Dažnai užduodami klausimai - LB5200BP SCHEPPACH

Kokį degalą naudoti?

Naudokite bešvinio benzino (ROZ 95 min) ir 2 taktų variklio alyvos (JASO FD/ISO-LEGD standartas) mišinį santykiu 40:1. Niekada nenaudokite gryno benzino.

Kaip užvesti šaltą variklį?

Nustatykite droselio svirtį į 'uždaryta' padėtį, įjunkite On/Off jungiklį į 'I', 7 kartus paspauskite 'Primer' siurblį, tada 3–5 kartus patraukite už cilindrinio starterio. Užvedę, grąžinkite droselį į 'atidaryta' padėtį.

Kaip užvesti karštą variklį?

Nustatykite droselį į 'atidaryta' padėtį, įjunkite jungiklį į 'I' ir patraukite už cilindrinio starterio. Jei variklis neužsiveda po kelių bandymų, patikrinkite degalų tiekimą ir uždegimo žvakę.

Kokia bako talpa?

Degalų bakas talpina 1 litrą.

Kaip nustatyti tuščiosios eigos sūkius?

Užvedę variklį, leiskite jam kelias minutes veikti tuščiąja eiga. Sukite tuščiosios eigos reguliavimo varžtą (esantį šalia karbiuratoriaus) pagal laikrodžio rodyklę, kad padidintumėte sūkius, prieš laikrodžio rodyklę – kad sumažintumėte, kol variklis dirbs stabiliai.

Kokia reguliari priežiūra reikalinga?

Išvalykite oro filtrą kas 10 darbo valandų (muiluotu vandeniu). Patikrinkite ir išvalykite uždegimo žvakę po 10 valandų, vėliau kas 50 valandų. Patikrinkite elektrodų tarpą (0,6 mm).

Pūstuvas neužsiveda, ką daryti?

Patikrinkite degalų lygį, ar mišinys teisingas, ar oro filtras švarus, ar žvakė sausa ir prijungta. Jei nėra kibirkšties, patikrinkite uždegimo laidą ir žvakę. Jei problema išlieka, susisiekite su techninės priežiūros tarnyba.

Ar galiu naudoti pūstuvą lapams siurbti?

Ne, šis modelis yra tik pūstuvas. Jis neturi siurbimo funkcijos.

Kokias saugos priemones dėvėti?

Visada dėvėkite apsauginius akinius, triukšmo slopintuvus, pirštines, tvirtus batus ir ilgas kelnes. Laikykite žmones ir gyvūnus ne arčiau kaip 15 metrų.

Kaip laikyti prietaisą?

Ištuštinkite degalų baką, leiskite varikliui atvėsti, išvalykite ir laikykite sausoje, nuo šalčio apsaugotoje vietoje, vaikams nepasiekiamoje vietoje.

NAUDOJIMO INSTRUKCIJA LB5200BP SCHEPPACH

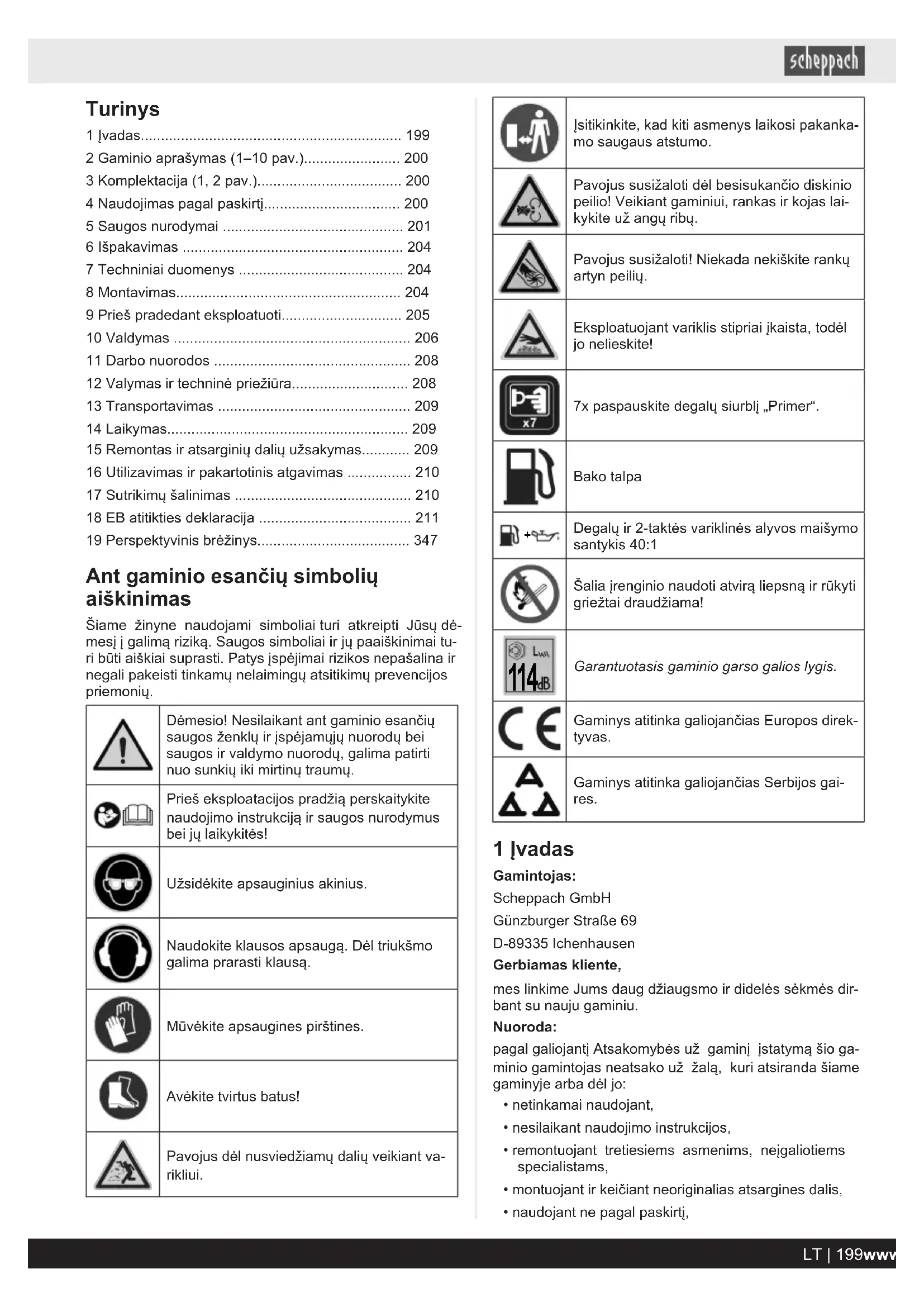

LT Lapų pūstuvo „Backpack“ | Originalios eksploatavimo instrukcijos vertimas...... 199

1 Ivadas.... 199
2 Gaminio aprašymas (1–10 pav.).... 200
3 Komplektacija (1, 2 pav.).... 200
4 Naudojimas pagal paskirtj.... 200
5 Saugos nurodymai 201
6 Išpakavimas 204
7 Techniniai duomenys 204
8 Montavimas....204
9 Prieš pradedant eksploatuoti.... 205
10 Valdymas 206
11 Darbo nuorodos 208
12 Valymas ir techninė priežiūra.... 208
13 Transportavimas 209
14 Laikymas....209
15 Remontas ir atsarginių dalių užsakymas...... 209
16 Utilizavimas ir pakartotinis atgavimas 210
17 Sutrikimų šalinimas 210
18 EB atitikties deklaracija 211
19 Perspektyvinis bréžinys.... 347

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Užsidėkite apsauginius akinius.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Mūvėkite apsaugines pirštines.
	Avėkite tvirtus batus!
	Pavojus dėl nusviedžiamų dalių veikiant va-rikliui.

	Įsitikinkite, kad kiti asmenys laikosi pakanka-mo saugaus atstumo.
	Pavojus susižaloti dėl besisukančio diskinio peilio! Veikiant gaminiui, rankas ir kojas lai-kykite už angų ribų.
	Pavojus susižaloti! Niekada nekiškite rankų artyn peilių.
	Eksploatuojant variklis stipriai įkaista, todėl jo nelieskite!
	7x paspauskite degalų siurblį „Primer“.
	Bako talpa
	Degalų ir 2-taktės variklinės alyvos maišymo santykis 40:1
	Šalia įrenginio naudoti atvirą liepsną ir rūkyti griežtai draudžiama!
	Garantuotasis gaminio garso galios lygis.
	Gaminys atitinka galiojančias Europos direk-tyvas.
	Gaminys atitinka galiojančias Serbijos gai-res.

1 Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dir- bant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio ga- minio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visa dokumentaciją.

2 Gaminio aprašymas (1–10 pav.)

1. ljungimo / išjungimo jungiklis

2. Rankena

2a. Tvirtinimo varžtas

1. Nešimo diržas

3a. Sagtys

1. Variklio mazgas

2. Uždegimo žvakės kištukas

5a. Uždegimo žvakė

1. „Choke“ svirtis

2. Paleidiklis su apsauginiu lynu

3. Bako dangtelis

4. Degalu bakas

5. Oro filtro dangtelis

10a. Užraktas

10b. Oro filtras

1. Akceleratoriaus rankinio valdymo rankenėlė

11a. Fiksavimo svirtis

1. Lankstus vamzdis

12a. Kreipiamoji apkaba

12b. Žarnos apkaba (didelė)

12c. Žarnos apkaba (maža)

1. Viršutinis vamzdis

2. Apatinis vamzdis

14a. Varžtas su sferine-cilindrine galvute

1. Purkštukas

15a. Varžtas su sferine-cilindrine galvute

1. Alyvos ir benzino maišymo butelis

2. Montavimo raktas

3. Veržliaraktis SW 8/10 mm

4. 4 mm raktas su vidiniu šešiabriauniu

5. 5 mm raktas su vidiniu šešiabriauniu

6. Kabelių rišiklis

7. „Primer“

8. Nustatymo varžtas (tuščiosios eigos)

3 Komplektacija (1, 2 pav.)

Poz. Kiekis Pavadinimas

1. 1 x Variklio mazgas

2. 1 x Lankstus vamzdis

12b. 1 x Žarnos apkaba (didelė)

12c. 1 x Žarnos apkaba (maža)

1. 1 x Viršutinis vamzdis

2. 2 x Apatinis vamzdis

14a. 2 x Varžtas su sferine-cilindrine galvute

1. 1 x Purkštukas

15a. 1 x Varžtas su sferine-cilindrine galvute

1. 1 x Alyvos ir benzino maišymo butelis

2. 1 x Montavimo raktas

3. 1 x Veržliaraktis SW 8/10 mm

4. 1 x 4 mm raktas su vidiniu šešiabriauniu

5. 1 x 5 mm raktas su vidiniu šešiabriauniu

6. 3 x Kabelių rišiklis

1 x Lapų pūstuvo „Backpack“

1 x Eksploatavimo instrukcija

4 Naudojimas pagal paskirti

Lapų pūstuvą naudokite tik šiais tikslais:

- kad būtų galima rinkti lapus ar bendras sodo atliekas, tokias kaip žolė, arba joms pašalinti iš sunkiai pasie-kiamų vietų,

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks ki- toks naudojimas laikomas ne pagal paskirtj. Už su tuo su- sijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą ga- mintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originalio-mis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų ma- tmenų.

Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudo-jamas komercinėse, amatininkų arba pramoninėse įmonė-se arba panašiems darbams.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

JSPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

5 Saugos nurodymai

Bendrieji saugos nurodymai

ISPÈJIMAS

Prieš pradėdami eksploatuoti gaminį, savo pačių saugu-mui užtikrinti atidžiai perskaitykite šį žinyną ir bendrą sias saugos nuorodas. Kai gaminį perleidžiate tretie-siems asmenims, visada pridėkite šiuos naudojimo nu-rodymus.

ISPÉJIMAS

Naudokite tik šioje instrukcijoje rekomenduojamus de-galus.

ISPÈJIMAS

Niekada nenaudokite degalų, kurie nėra sumaišyti su 2-takte alyva. Tai gali negrįžtamai sugadinti variklj ir anu-liuoti gamintojo garantiją šiam gaminiui. Niekada nenaudokite degalų mišinio, kuris buvo laikomas ilgiau nei 90 dienų.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai!

5.1 Instruktažas

• Prieš naudodami gamini, perskaitykite visą naudojimo instrukcija.
• Susipažinkite su valdymo ir reguliavimo įtaisais bei tinkamu gaminio naudojimu.

• Išmokite, kaip išjungti gaminį avariniu atveju.
  • Naudokite gaminj tik pagal paskirtj:

• skirtingo riboto svorio ir nedidelių matmenų lapams ir žolei judinti bei kaupti pučiant,
  – vakuuminis lapų ir žolės, įvairių riboto svorio ir mažų matmenų atliekų surinkimas, išskyrus bet kokius skysčius,

• gaminio negalima naudoti degiems ar sprogiems produktams, karštoms žarijoms, pelenams, degančioms cigaretėms ir šakoms, aštriems daiktams, metaliniams daiktams, akmenims ir kitiems objektams, kurie gali būti pavojingi operatoriui, rinkti. Dėl to galima patirti sužalojimų ir pažeisti gaminį.

• Vaikams žaisti su šiuo gaminiu draudžiama.
- Gaminj draudžiama naudoti asmenims (jskaitant vai-kus), kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti arba kuriems trūksta patirties ir žinių.
- Niekada neeksploatuokite gaminio, kai šalia yra žmo-nių, ypač vaikų, arba gyvūnų.
- Niekada neleiskite naudoti gaminio kitiems asmenims, nesusipažinusiems su šiais nurodymais. Naudotojo amžiaus cenzą gali nustatyti vietos teisės aktai.
- Nenaudokite gaminio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Nenaudokite gaminių, jei esate pavargę.
- Perduodami gaminj tretiesiems asmenims, kartu perduokite ir visą dokumentaciją.
- Nepamirškite, kad naudotojas yra atsakingas už nelaimingus atsitikimus arba pavojus, kurie kyla kitiems asmenims arba jų turtui.

- Prieš naudodami visada atlikite vizualinę apžiūrą, kad nustatytumėte, kad smulkinimo mechanizmas, smulkinimo mechanizmo kaiščiai ir kitos tvirtinimo priemonės yra užfiksuotos, korpusas nepažeistas bei yra apsauginių įtaisų ir ekranų. Keiskite susidėvėjusius arba pažeistus komponentus poromis, kad būtų užtikrinta pusiausvyra. Pakeiskite pažeistus arba nejskaitomus užrašus.

5.2 Bendrosios nuorodos

• Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
• Ant ilgų plaukų užsidėkite plaukų tinklelj.
• Dirbdami su šiuo gaminiu visada mūvėkite apsaugines pirštines, apsauginius akinius, klausos apsaugos priemones, tvirtus batus ir ilgas kelnes.
• Kai gaminj pastatote ir prieš dirbdami su gaminiu, visada išjunkite jo variklj.
• Patikrinkite uždangalus ir apsauginius jtaisus, ar jie nepažeisti ir tinkamai pritvirtinti. Prireikus juos pakeiskite.
• Niekada neeksploatuokite gaminio su sugedusiais apsauginiais įtaisais arba be saugos įtaisų.

ISPÉJIMAS

Degalai yra labai degüs:

• Laikykite degalus talpyklose, kurios specialiai numatytos šiam tikslui.
• Prieš pildami degalus, išjunkite variklj ir leiskite jam atvěsti.
• Pilkite degalus tik lauke ir pildami degalus nerūkykite.
• Atidarykite užsukamą bako dangtelį atsargiai ir lėtai. Palaukite, kol išsilygins slėgis, ir tik tada atsargiai nuimkite bako dangtelį.
• Norėdami pripilti degalų, naudokite piltuvą arba pildymo vamzdį, kad degalų negalėtų išbėgti ant vidaus degimo variklio ir korpuso.

Neperpildykite degalų bako!

• Prieš paleisdami variklj, pripildykite degalų. Veikiant varikliui arba iš karto po to, kai išjungiamas gaminys, negalima atidarinėti užsukamo bako dangtelio arba papildyti degalų.
• jei degalų išbėgo per kraštus, nemėginkite paleisti variklio. Vietoj to, pašalinkite gaminį nuo degalais užteršto ploto. Venkite bet kokio bandymo uždegti, kol išgaruos degalų garai.
• Visada išvalykite išlietus degalus.
• Paleiskite gaminj ne mažesniu nei 3 m atstumu nuo degalų pripildymo vietos.
• Jei degalų pateko ant drabužių, juos reikia pakeisti.
• Po kiekvieno degalų pylimo proceso tinkamai užsukite bako dangtelį ir užveržkite. Neužsukus originalaus bako dangtelio, gaminį pradėti eksploatuoti draudžiama.
• Pakeiskite sugedusius duslintuvus.

• Prieš naudodami gaminį, kaskart atlikite apžiūrimają kontrolę. Ypač patikrinkite:

• Akceleratoriaus rankinio valdymo rankenėlė turi laisvai judėti turėtu savaime bei greitai grįžti į neutralią padėtį.
  – Jj./išj. mygtukas turi būti lengvai valdomas.

• Visi elektros kabeliai, pvz., uždegimo žvakių kabeliai ir uždegimo žvakės kištukas, turi būti geros būklės, kad nekibirkščiuotų. Uždegimo žvakės kištukas turi būti tvirtai jkištas į uždegimo žvakę.
  – Rankenos turi būti sausos, švarios ir ant jų neturi būti alyvos bei tepalo. Rankenos ir apsauginiai įtai-sai neturi būti pažeisti.
  – Pūstuvas negali būti pažeistas.
  – Surinkimo maišas neturi būti pažeistas.

- Prieš darbų pradžią visada pašalinkite visus ant žemės gulinčius daiktus, kurie eksploatuojant gaminį:

– gali būti nusviesti (kai naudojamas kaip pūstuvas),
– gali užkišti vakuuminį vamzdį (kai naudojamas kaip vakuuminis rinktuvas),
– gali būti pavjoaus šaltinis (akmenys, šakos, geležinė viela, kaulai ir kt.).

5.3 Eksploatavimas

• Laikykite rankas ir kojas toliau nuo besisukančių dalių.
• Nepalikite vidaus degimo variklio veikti uždarose patalpose, kuriose gali kauptis pavojingas anglies monoksidas.
• Ant gaminio nemontuokite jokių gaminių ar priedų, kurie nėra skirti arba neleidžiami naudoti.
• Jūsų darbo zona turi būti švari ir gerai apšviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.

• Nenaudokite gaminio, kurio jungiklis sugedęs. Gaminys, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jj reikia sutaisyti.
  • Niekada nenaudokite gaminio:

• nesumontavę visų kiekvienam naudojimui skirtų priedų (kai naudojamas kaip lapų siurblys arba pūstuvas),

• kai šalia yra kitų asmenų (ypač vaikų) arba nami-nių gyvūnų,
  – uždarose patalpose, potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių.

- Visada atkreipkite dėmesį j stabilumą, kad net ir netikėtų judesių atveju gaminį būtų galima valdyti ir išliktu-mėte savo darbinėje padėtyje.

• Jei jmanoma, nedirbkite ant šlapios, slidžios žemės. Stenkitės nedirbti ant nelygaus ar stataus pagrindo, kuris negarantuoja operatoriui saugios darbo padėties.
• Judèkite lètai, nebèkite. Atkreipkite dèmesi j žemès būklę ir galimas kliūtis.

- Prieš paleisdami jsitikinkite, kad gaminys yra visiškai surinktas.

• Paleiskite gaminj ne mažesniu nei 3 m atstumu nuo degalų pripildymo vietos.
• Asmenys turi laikytis ne mažesnio kaip 15 metru saugaus atstumo nuo darbo zonos.

– Nenukreipkite duslintuvo, taigi, ir išmetamujų dujų i degias medžiagas.

• Neatlikite jokių variklio modifikacijų.
• Neperkraukite gaminio. Savo darbui naudokite tam skirtą įrankį. Su tinkamu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
• Isitikinkite, kad gaminys nesilies su svetimkūniais arba su ore sūkuriuojančiais svetimkūniais ir dulkėmis.
• Niekada nenukreipkite oro srauto i žmones arba gyvūnus.
• Niekada nekiškite daiktų į gaminio angas ir nejsiurbkite didelių daiktų, kurie gali pažeisti pūstuvą.
• Naudodami laikykite rankas toliau nuo įsiurbimo grote-lių ir oro išleidimo angos bei jokiu būdu neužkiškite pūstuvo.

• Sustabdykite variklj:

• kai pertvarkote gaminį iš lapų siurblio į lapų pūstu-vą.
  – Kai gaminj paliekate be priežiūros,
  – prieš pildami degalus,

• kai pakeičiate darbo zoną.

- Sustabdykite variklj ir ištraukite uždegimo žvakės kištuka:

– prieš atlikdami valymo ir techninės priežiūros da- rus,
– įsiurbę svetimkūnj. Prieš tai, kol vėl naudosite ga-minj, patikrinkite, ar jis nepažeistas.
- jei gaminys pradeda nejprastai vibruoti,
- jei gaminio nenaudojate.

• Nepalikite gaminio su karštu varikliu ant lapų, sausos žolės ar kitų degių medžiagų. Gaisro pavojus!
• Nedirbkite su gaminiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Gaminys skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
• Ispėjimas! Niekada nedirbkite šalia atviros liepsnos. Atkreipkite dėmesį j vaikus, naminius gyvūnus ir saugiai nupūskite svetimkūnius.
• Naudodami gaminj, paprašykite, kad vaikai ir kiti asmenys, laikytusi atstumo. Nukreipus dėmesj, gaminys gali tapti nevaldomas.
• Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyra. Taip įrankį galėsite geriau kontroliuoti netikėtose situacijose.
• Dirbdami su įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami įrenginį būsite neatidūs, galite rimtai susižaloti.
• Stenkitės nepradėti eksploatuoti neplanuotai. Jei nešdami įrankį laikote pirštą ant jungiklio, gali įvykti nelaimingų atsitikimų.
• Prieš jungdami įrankį, pašalinkite nustatymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje įrenginio dalyje, gali sužaloti.

• Gaminj rekomenduojama eksploatuoti tik protingu laiku – niekada anksti ryte arba vélai vakare, kai gali būti trukdoma kitiems.

• Prieš pūtimo pradžią grėbliuku ir šluota pašalinkite svetimkūnius.

• Dulkétoje aplinkoje paviršių reikia šiek tiek sudrėkinti arba, jei yra, naudoti primontuojamą drėkinimo dalį.
• Rekomenduojama naudoti visą użmaunamą pūtimo tūtą, kad oro srautas galėtu dirbti arti žemės.

5.4 Techninė priežiūra ir laikymas

• Kruopščiai prižiūrėkite įrankius. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas įrankio veikimas. Prieš naudodami įrenginį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų įrankių.
• Neatlikite su gaminiu jokių darbų, kurie neaprašyti šiame žinyne.
• Niekada nelaikykite gaminio su degalais bake pastate, kuriame degalu garai gali kontaktuoti su atvira liepsna arba kibirkštimis.
• Prieš atlikdami techninės priežiūros ir prieš padėdami į laikymo vietą, leiskite varikliui atvėsti.
• Ant variklio, duslintuvo ir degalų bako neturi būti dulkių, šakelių ir lapų. Gaisro pavojus!
• Ištuštinkite bakelj tik lauke arba gerai védinamose patalpose.
• Atlikdami techninės priežiūros darbus, mūvėkite pirštines.
• Saugumo sumetimais niekada nenaudokite gaminio su susidėvėjusiomis ar pažeistomis dalimis. Pažeistas dalis reikia pakeisti arba suremontuoti. Naudokite tik originalias atsargines dalis. Sugedusios dalys gali sužaloti arba pažeisti gaminį.
• Prieš naudodami gaminj arba jj laikydami laikymo vie-toje, pašalinkite visus techninei priežiūrai naudotus įrankius.
• Laikykite gaminj vaikams nepasiekiamoje vietoje.

5.5 Transportavimas

• Jei gaminj reikia nešti:
• išjunkite variklj ir ištraukite uždegimo žvakės kištuka,
• neškite gaminj už rankenų. Nekelkite gaminio už vamzdžių.

- Transportuodami transporto priemone, pašalinkite vamzdžius ir pakraukite gaminj taip, kad jis nekeltų pavjoaus žmonėms. Kad neišbėgtų degalų, būtų išvengta pažeidimų ir sužalojimų, transportuojant gaminį transporto priemonėse reikia apsaugoti, kad jis neapvirstų.

5.6 Aplinkos apsauga

• Atkreipkite dèmesi tai, kad degalu nepatektu j gruntą.
• Pakuotes ir atliekas utilizuokite pagal galiojančius vietos jstatymus.
• Likusius degalus, alyvą ir valyti naudotą skystį, turite utilizuoti tausodami aplinką!
• Tinkamai utilizuokite gaminį pagal Jūsų šalyje galio-jančias taisykles.

5.7 Saugi elgsena su degalais

⚠️ ISPĖJIMAS

Degalai ir degalų garai yra degūs ir jų įkvėpus bei patekus ant odos gali sunkiai sužaloti. Todėl naudodami degalus būkite atsargūs ir pasirūpinkite geru vėdinimu.

• Prieš pildami degalus, išjunkite variklj ir leiskite jam atvěsti.
• Pilkite degalus tik lauke ir pildami degalus nerūkykite. Venkite atviros liepsnos (sprogimo pavojus!).
• Pildami degalus mūvėkite pirštines.
• Atkreipkite dėmesį į tai, kad neišlietumėte degalų arba alyvos.
• jei degalų išbėgo per kraštus, nemėginkite paleisti variklio. Vietoj to, pašalinkite gaminį nuo degalais užteršto ploto. Venkite bet kokio bandymo uždegti, kol išgaruos degalų garai. Išlieję degalų arba alyvos ant drabužių, nedelsdami juos pasikeiskite.
• Atkreipkite dèmesi j tai, kad degalu nepatektu j grunta.
• Po kiekvieno degalų pylimo proceso tinkamai užsukite bako dangtelį ir užveržkite. Neužsukus originalaus bako dangtelio, gaminį pradėti eksploatuoti draudžiama.
• Saugumo sumetimais reguliariai tikrinkite degalų tieki-mo vamzdyną, degalų baką, užsukamą bako dangtelį ir jungtis, ar jie nepažeisti, nepasenę (nesutrūkinėję), gerai pritvirtinti ir prireikus juos pakeiskite.
• Transportuokite ir laikykite degalus tik tam skirtose talpyklose (kanistruose).
  • Vaikai nuo degalų turi laikytis atstumo.
• Netransportuokite ir nelaikykite degalu šalia degių arba lengvai užsidegančių medžiagų bei kibirkščių ar atviros ugnies.
• Paleiskite gamini ne mažesniu nei 3 m atstumu nuo degalų pripildymo vietos.
• Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.
• Prieš pildami degalus, išjunkite variklj ir leiskite jam atvěsti.

5.8 Liekamosios rizikos

Gaminys pagamintas pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
• Naudokite gaminj taip, kaip rekomenduojama šioje naudojimo instrukcijoje. Taip Jūsų gaminys pasieks optimalią galią.
• Stenkitės gaminio nepaleisti neplanuotai.

- Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.

- Laikykitės naudojimo instrukcijoje pateiktų techninės priežiūros ir saugos nuorodu.

- Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

⚠️ ISPĖJIMAS

Dirbant ilgesnį laiką, dėl vibracijos operatoriaus rankose gali sutrikti kraujotaka (baltų pirštų sindromas).

Baltų pirštų sindromas yra kraujagyslių liga, kuria ser-gant spazmuoja smulkiosios rankų ir kojų pirštų krauja-gyslės. Į susijusias vietas nebetiekiamā pakankamai kraujo ir dėl to jos atrodo itin baltos. Dažnas vibruojan-čių gaminių naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergančių diabetu asmenų),gali sukelti nervų pažeidimus.

Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės į gydytoją.

6 Išpakavimas

⚠️ ISPĖJIMAS

Gaminys ir pakavimo medžiagos nėra vaikų žaislas!

Vaikams draudžiama žaisti su plastikiniais maišeliais, plévelémis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė gaminj. Véliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

7 Techniniai duomenys

Variklio tipas 2-taktis variklis, aušinamas oru
Tuščiosios eigos sūkių skaičius	3500 ± 300 min^-1
Maks. variklio sūkių skaičius 8000 min	-1
Vardinė variklio galia 1,4 kW
Darbo tūris 51,7 cm	3
Matmenys ilgis x plotis x aukštis	1380 × 400 × 450 mm
Bendras pūtimo vamzdžio ilgis	1180 mm
Maks. oro greitis 295 km/h
Maks. oro tūris 18 m	3/min
Degalų bako talpa 1 litro

CO2 išstūmimas 1069 g/kWh
Svoris	7,84 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas ir vibracija

⚠️ ISPÉJIMAS

triukšmas gali turėti didelės įtakos Jūsu sveikatai. Jei mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Triukšmo vertės

Garso slégio lygis L_pA	95,2 dB
Matavimo neapibréžtis K_pA	3,0 dB
Garso galios lygis L_wA	110,9 dB
Garantuotas garso galios lygis L_wA	114 dB
Matavimo neapibréžtis K_wA	3,0 dB

Jei reikia, laikykitės poilsio režimo ir apribokite darbo trukmę iki minimumo.

Vibracijos parametrai (svyravimas rankomis)

Vibracija ahv
Priekinė rankena	1,79 m/s2
Galinė rankena	2,3 m/s2
Matavimo neapibrėžtis Kh	1,5 m/s2

Apribokite susidaranti triukšma ir vibraciją iki mini-mumo!

• Naudokite tik nepriekaištingus gaminius.
• Gaminj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą gaminiui.
• Neperkraukite gaminio.
• Prireikus paveskite gaminį patikrinti.
  • Kai gaminys nenaudojamas, jì išjunkite.
• Mūvėkite pirštines.

Norėdami sumažinti pavojus, laikykitės tolesnių nurody- mų:

• Šaltu oru pasirūpinkite kūno ir ypač rankų šiluma.
• Reguliariai darykite pertraukas ir tuo metu judinkite rankas, kad skatintumėte kraujotaką.
• Pasirūpinkite kuo mažesne gaminio vibracija, reguliariai atlikdami jos techninę priežiūrą ir gerai pritvirtindami prie gaminio dalis.

8 Montavimas

Nuoroda:

Pastatykite gaminį ant lygaus, tiesaus paviršiaus.

Reikalingi jrankiai:

• Montavimo raktas (17)

8.1 Pūtimo vamzdžio surinkimas (3, 4 pav.)

1. Sumontuokite žarnų apkabas (12b/12c) ant lankstaus vamzdžio (12).

2. Užmaukite lankstujj vamzdj (12) ant variklio bloko (4) jungties ir priveržkite žarnos apkabą (12b). Naudokite montavimo raktą (17).

3. Užmaukite rankeną (2) ant viršutinio vamzdžio (13) bei ištiesinkite rankeną (2) ir kreipiamają.
4. Prisukite rankeną (2) prie viršutinio vamzdžio (13), ranka priverždami tvirtinimo varžtą (2a) pagal laikrodžio rodyklę.
5. Istumkite viršutinj vamzdj (13) su rankena (2) i lanks-tujj vamzdj (12) ir pritvirtinkite žarnos apkaba (12c). Naudokite montavimo raktą (17).
6. Užfiksuokite kabelj kreipiamaja apkaba (12) prie lanksčiojo vamzdžio (12).
7. Užmaukite apatinj vamzdj (14) ant viršutinio vamzdžio (13) ir užfiksuokite, sukdami pagal laikrodžio rodyklę. Tada užfiksuokite jungtj varžtu su sferine-cilindrine galvute (14a). Tam naudokite montavimo raktą (17).
8. Užmaukite antrajj apatinj vamzdji (14) ant jau sumon-tuoto apatinio vamzdžio (14) ir taip pat užfiksuokite, sukdami pagal laikrodžio rodyklę. Tada užfiksuokite jungtį varžtu su sferine-cilindrine galvute (14a). Nau-dokite montavimo raktą (17).
9. Užmaukite tūtą (15) ant viršutinio vamzdžio (14) ir už-fiksuokite, sukdami pagal laikrodžio rodyklę. Tada už-fiksuokite jungtį varžtu su sferine-cilindrine galvute (15a). Tam naudokite montavimo raktą (17).

9 Prieš pradedant eksploatuoti

DÉMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki ga-lo sumontuokite!

DÉMESIO

Gaminio montavimo ir nustatymo darbus visada atlikite išjunge variklj ir ištraukite uždegimo žvakės kištuką.

DÉMESIO

Gaminys pristatomas be degalų / alyvos mišinio. Todėl prieš pradėdami eksploatuoti būtinai pripildykite degalų / alyvos mišinio. Naudokite tik bešvinių degalų (min. ROZ 95) ir specialios 2 taktų variklių alyvos mišinį (JASO FD/ISO - L - EGD).

⚠️ ISPĖJIMAS

Niekada nenaudokite degalų, kurie nėra sumaišyti su 2-takte alyva. Tai gali negrįžtamai sugadinti variklj ir anuliuoti gamintojo garantiją šiam gaminiui. Niekada nenaudokite degalų mišinio, kuris buvo laikomas ilgiau nei 90 dienų.

⚠️ ISPĖJIMAS

Pavojus sveikatai!

Įkvėpus degalų / tepimo alyvos garų ir išmetamųjų dujų, galima rimtai pakenkti sveikatai, netekti sąmonės, o kraštutiniais atvejais – mirti.

• Nejkvėpkite degalų / tepimo alyvos garų ir išmeta-mujų dujų.
  – Eksploatuokite gaminj tik lauke.

⚠️ ISPĖJIMAS

Degalai ir degalų garai yra degūs ir jų įkvėpus bei patekus ant odos gali sunkiai sužaloti. Todėl naudodami degalus būkite atsargūs ir pasirūpinkite geru vėdinimu.

! ISPÉJIMAS

Degalai bei degalu ir alyvos mišinys yra labai degūs!

⚠️ ISPĖJIMAS

Pavojus susižaloti!

Jei oro srautą nukreipsite j žmones, gyvūnus ar daiktus, jie gali būti sužaloti ir pažeisti.

– Nukreipkite oro srautą tolyn nuo savęs.
- Niekada nenukreipkite oro srauto i kitus žmones, gyvūnus ar daiktus.
– Nepūskite kietų akmenų, pvz., akmenų arba šakų.

! ISPÈJIMAS

Pavojus susižaloti

Nusviestos ir besisukančios dalys gali sunkiai sužaloti.

– Isitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo.
– Nesusiję asmenys visada turi laikytis atstumo nuo gaminio.
– Laikykite gaminį priešais save.
– Niekada nenukreipkite gaminio j save, kitus asmenis ar gyvūnus.
– Visada atkreipkite dėmesį į tai, kad asmenų arba gyvūnų kryptimi nebūtų pučiami daiktai ar dulkės ir kad nebūtų apgadinti daiktai.
– Visada atsižvelkite j véjo kryptj ir niekada nedirbkite prieš véja.

Nuorodos:

• Pastatykite gaminj ant lygaus, tiesaus paviršiaus.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.

Prieš naudojant gaminj arba jj numetus, kaskart būtina atidžiai patikrinti, ar jis galimai nepažeistas. Jei aptinkama kokių nors pažeidimų, Jūs arba įgaliotoji techninės priežiūros tarnyba turite (-i) juos nedelsiant pašalinti.

Prieš pradėdami eksploatuoti kaskart patikrinkite gaminį, ar:

• kuro sistemos sandaruma;
• visos srieginės jungtys tvirtai priveržtos;

• visos judančios dalys lengvai juda.

Reikalingi jrankiai:

- Skudurèlis / šluosté*

* = j komplektaciją privalomai nejeina!

9.1 Degalų maišymas (5 pav.)

ISPÉJIMAS

Venkite tiesioginio odos kontakto su degalais ir nejkvėp-kite degalų garų.

1. Variklj reikia eksploatuoti su degalų mišinio iš degalų ir variklinės alyvos.
2. Naudokite tik bešvinių degalų (min. ROZ 95) ir specialios 2 taktų variklių alyvos mišinį (JASO FD/ISO - L - EGD).
3. Sumaišykite degalų mišinį pagal degalų maišymo lentelę.
4. l pridedamą alyvos ir degalų maišymo butelį (16) jpilki- te tinkamą kiekio benzino ir 2 taktų variklių alyvos.
5. Po to alyvos ir benzino maišymo butelj (16) gerai pakratykite.

9.1.1 Degalų mišinys

Nuoroda:

Nemaišykite degalų mišinio bake.

Ipilkite 2-taktės alyvos pagal degalu maišymo lentelę.

Degalai 2-takté varikliné alyva (1:40)

0,5 litro 12,5 ml

9.2 Degalų pripildymas (5 pav.)

PAVOJUS

Gaisro ir sprogimo pavojus!

Pilkite degalus tik išjungę variklj ir jam atvėsus. Pildami į gaminį degalus, nerūkykite.

PAVOJUS

Gaisro ir sprogimo pavojus!

Pildomi degalai gali užsidegti ir netgi sprogti. Dėl to galima stipriai nudegti arba mirti.

Degalų bei degalų ir alyvos mišinio talpyklas laikykite atskirai, kad išvengtumėte netinkamo degalų papildymo įprastu benzinu.

• Visada naudokite šviežia degalų / alyvos mišinį.
• Laikykite juos toliau nuo karščio, liepsnu ir kibirkščiu.
  • Pilkite degalus tik lauke.
• Mūvėkite apsaugines pirštines.
• Venkite sąlyčio su oda ir patekimo į akis.
• Paleiskite gaminj ne mažesniu nei 3 m atstumu nuo degalų pripildymo vietos.
• Atkreipkite dėmesį į nesandarumus. Išbėgus degalų, nepaleiskite variklio.

• Norédami pripilti degalų, naudokite piltuvą arba pildymo vamzdį, kad degalų negalėtų išbėgti ant vidaus degimo variklio ir korpuso. Neperpildykite degalų bako!

• Maišykite degalus, kaip aprašyta 9.1.

• Išvalykite pildymo srities aplinką. Dėl nešvarumų degalų bake (9) atsiranda veikimo sutrikimų. Prieš pildami į degalų baką (9), alyvos ir benzino maišymo butelį (16) su degalų mišiniu dar kartą gerai pakratykite.

• Atsargiai atidarykite bako dangtelj (8), kad galėtumėte pašalinti galimai esantį viršslėgį.

• Pripildykite i degalų baką degalų mišinio. Pildami neišliekite degalų ir nepripildykite degalų iki pat degalų bako krašto.

• Visada išvalykite išlietus degalus.

• Sukite bako dangtelj (8) pagal laikrodžio rodyklę, kad jj uždarytumėte.

9.3 Nešimo diržo (3) uždėjimas (6 pav.)

1. Užsidėkite gaminį kaip kuprinę ant nugaros.
2. Užsekite sagtis (3a) ir patraukite už nešimo diržų galų, kad juos (3) įtemptumėte.

9.4 Nešimo diržo (3) atlaisvinimas (6 pav.)

1. Pakelkite sagčių (3a) prispaudimo stūmiklius, kad at- laisvintumėte nešimo diržus (3).
2. Atsekite sagtis (3a).

10 Valdymas

DÉMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki ga- lo sumontuokite!

ISPĖJIMAS

Laikykitės įstatymais numatytų apsaugos nuo triukšmo reglamento nuostatų.

ISPÈJIMAS

Prieš paleisdami variklj, atsitraukite nuo degalų pylimo vietos bent 3 m.

ISPÈJIMAS

Pavojus susižaloti!

Jei oro srautą nukreipsite i žmones, gyvūnus ar daiktus, jie gali būti sužaloti ir pažeisti.

– Nukreipkite oro srautą tolyn nuo savęs.
- Niekada nenukreipkite oro srauto j kitus žmones, gyvūnus ar daiktus.
– Nepūskite kietų akmenų, pvz., akmenų arba šakų.

ISPĖJIMAS

Pavojus susižaloti

Nusviestos ir besisukančios dalys gali sunkiai sužaloti.

– Isitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo.
– Nesusiję asmenys visada turi laikytis atstumo nuo gaminio.
– Laikykite gamini priešais save.
– Niekada nenukreipkite gaminio j save, kitus asmenis ar gyvūnus.
– Visada atkreipkite dėmesį į tai, kad asmenų arba gyvūnų kryptimi nebūtų pučiami daiktai ar dulkės ir kad nebūtų apgadinti daiktai.
– Visada atsižvelkite j véjo kryptj ir niekada nedirbkite prieš véja.

10.1 Variklio paleidimas (7 pav.)

PAVOJUS

Pavojus apsinuodyti!

Naudokite gaminj tik išorės srityje ir niekada nenaudokite uždarose ar blogai vėdinamose patalpose.

DÉMESIO

– Paleidiklj su apsauginiu lynu visada ištraukite tiesiai.
– Kai paleidiklis su apsauginiu lynu vėl įtraukiamas, tvirtai laikykite paleidiklio su apsauginiu lynu rankeną.
– Neleiskite, kad paleidiklis su apsauginiu lynu grjžtu atgal. Tai gali sukelti pažeidimus.
– Neištraukite paleidiklio su apsauginiu lynu per visą ilgj. Taip paleidiklio lynas netrūks.
- Šaltu oru gali reikėti paleidimo procesą pakartoti kelis kartus.

Nuorodos:

• Prieš paleisdami variklj, pastatykite gaminį ant tvirto pagrindo.
• Degalų siurblį „Primer“ naudokite tik tada, kai variklis šaltas!
• jei variklis pasileis pirmuoju kartu, norint paleisti reiks kelių bandymų, kol degalai iš bako bus tiekiami vari- kliui.

10.1.1 Paleidimas esant šaltam varikliui (7, 8 pav.)

„Šaltoje“ būsenoje:

1. Nustatykite „Choke“ svirtj (6) i tam tikra padetj „|→|
2. Paspauskite jj./išj. jungiklj (1) i jjungimo padėtį.
3. Paspauskite „Primer“ (22) 7 kartus.
4. Varikliui paleisti patraukite paleidiklj su apsauginiu lynu (7) 3–5 kartus.
5. Jei variklis veikia, trumpai palaukite ir tada nustatykite „Choke” svirti (6) i tam tikra padetj,
6. Sureguliuokite variklio sūkių skaičių, taigi, ir oro srautą akceleratoriaus rankinio valdymo rankenėle (11).

Aukštoje išorės temperatūroje gali pasitaikyti, kad reikės paleisti be „Choke“ taip pat ir esant šaltam varikliui!

10.1.2 Paleidimas esant šiltam varikliui (7, 8 pav.)

Gaminys mažiau nei 15–20 minučių neveikė.

„Šiltoje“ būsenoje:

1. Nustatykite „Choke“ svirtį (6) į tam tikrą padėtį „|•| uždarytas.
2. Paspauskite jj./išj. jungiklj (1) i jjungimo padėtį.
3. Varikliui paleisti patraukite paleidiklj su apsauginiu lynu (7).
4. Sureguliuokite variklio sūkių skaičių, taigi, ir oro srautą akceleratoriaus rankinio valdymo rankenėle (11).

Nuoroda:

- Jei variklis nepasileidžia net ir po kelių bandymų, perskaitykite skyrių 17.

10.2 Tuščiosios eigos nustatymas (7 pav.)

Tuščiają eiga reikia nustatyti, kai variklis linkęs išsijungti arba nepastebima didesnių greičio skirtumų naudojant „Choke“ svirtį (6). Nustatoma paleidus variklj nustatymo varžtu (23).

Prieš nustatydami palikite variklj kelias minutes veikti tuščiaja eiga.

1. Pasukite nustatymo varžta (23) pagal laikrodžio rodyklę, kad padidintumėte tuščiosios eigos sūkių skaičių.
2. Pasukite nustatymo varžta (23) prieš laikrodžio rodyklę, kad sumažintumėte tuščiosios eigos sūkių skaičių.

Nustačius variklis turėtų įprastai ir be pertraukų veikti tuščiaja eiga.

10.3 Variklio išjungimas (7, 8 pav.)

1. Atlaisvinkite fiksavimo svirtj (11a), kol variklis veiks tuščiaja eiga.
2. Tada nustatykite jj./išj. jungiklj (1) ties „0“.

10.3.1 Avarinio išjungimo veiksmų eiliškumas

1. Jei reikia, iš karto sustabdykite gaminj ir perjunkite jj./išj. jungiklj (1) ties „0“.

10.3.2 Po naudojimo

• Prieš padėdami gaminį, visada jį išjunkite ir palau-kite, kol gaminys sustos.
• Palaukite, kol gaminys atvès.
• Kai nenaudojate gaminio, ištraukite uždegimo žvakės kištuką iš uždegimo žvakės.

10.4 Ilgalaikės apkrovos režimas (7, 8 pav.)

1. Paleiskite variklj, kaip aprašyta ties 10.1.
2. Nuspauskite iki galo akceleratoriaus rankinio valdymo rankenėlę (11).
3. Perjunkite fiksavimo svirti (11a) ir užfiksuokite akceleratoriaus rankinio valdymo rankenėle (11).

4. Dabar galite atleisti akceleratoriaus rankinio valdymo rankenėlę (11).

5. Norėdami išeiti iš ilgalaikės apkrovos režimo, atlaisvinkite fiksavimo svirtį (11a).

11 Darbo nuorodos

Nuorodos:

• Tam tikras šio gaminio keliamas triukšmas yra neišvengiamas. Atidėkite triukšmingus darbus iki patvirtinto ir tam skirto laiko. Jei reikia, laikykitės poilsio režimo ir apribokite darbo trukmę iki minimumo.
• Siekdami apsaugoti save ir šalia esančius asmenis, dévěkite tinkamas klausos apsaugos priemones.

Gaminj leidžiama naudoti tik toliau nurodytiems naudoji-mo tikslams:

- kaip orpūtę sausiems lapams supūsti į krūvą arba iš-pūsti iš sunkiai pasiekiamų vietų.

Naudojant kitaip nei aprašyta pirmiau, gaminys gali būti pažeistas ir gali kilti pavojus naudotojui.

- Prieš jungdami gaminj jsitikinkite, kad jis néra nukreiptas i žmones ar gyvūnus.

- Dulkėtomis sąlygomis šiek tiek sudrėkinkite paviršius.

- Naudodami orpūtę, optimalų rezultatų pasieksite 5–10 cm nuo žemės atstumu.

- Nukreipkite oro srautą i priekj ir lėtai judinkite, kad lapai arba sodo atliekos būtų supūsti (-os) i vieną vietą arba būtų pašalinti (-os) iš sunkiai pasiekiamų vietų.

- Prieš pūsdami atliekoms atlaisvinti naudokite grēblius ir šluotas.

- Darbą pradėkite nuo didžiausios pūtimo galios, kad greitai supūstumėte į krūvą aplink gulinčius lapus. Pasirinkite mažesnę pūtimo galią, kad sutankintumėte prieš tai supūstą lapų krūvą.

- Visada atsižvelkite j véjo kryptj ir niekada nedirbkite prieš véja.

12 Valymas ir techninė priežiūra

! ISPÉJIMAS

Šioje eksploatavimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

! ISPÉJIMAS

Netinkamai atliekant techninės priežiūros arba valymo darbus, galima susižaloti!

⚠️ ISPĖJIMAS

Atliekant valymo, remonto ir techninės priežiūros darbus, gaminys gali netikėtai pasileisti bei taip sukelti sužalojimus ir nudegimus.

• Išjunkite gamini.
  – Iš uždegimo žvakės ištraukite uždegimo žvakės kištukus.
  – Palaukite, kol gaminys atvès.

12.1 Valymas

Nuoroda:

Po kiekvieno naudojimo gaminį reikėtų kruopščiai išvalyti.

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste* arba išpūskite suslėgtuojų* oru. Rekomenduojame gaminį išvalyti iš karto po kiekvieno naudojimo.
• Kad sumažintumėte gaisro pavojų, reguliariai valykite variklio aušinimo briaunas suslėgtuoju oru. Pašalinkite iš duslintuvo srities dulkes, lapus ar kitus svetimkūnius.
• Védinimo angos visada turi būti neuždengtos.
• Reguliariai valykite gaminj drėgna šluoste* su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis. Atkreip-kite dėmesį į tai, kad į gaminio vidų nepatektų vandens.
• Norėdami išvalyti, jokiu būdu nenardinkite gaminio j vandenį ar kitus skysčius.

12.2 Techniné priežiūra

Nuoroda:

Kruopščiai atlikite gaminio techninę priežiūrą. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas gaminio veikimas. Prieš naudodami gamini, pažeistas dalis patikėkite suremontuoti.

Reguliari, kruopšti einamoji priežiūra užtikrina, kad nepasikeis gaminio saugos lygis ir galia.

Prieš naudodami gaminj arba ji laikydami laikymo vietoje, pašalinkite visus techninei priežiūrai naudotus įrankius.

Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.

Reikalingi jrankiai:

• Montavimo raktas (17)
• Veržliaraktis SW 8/10 mm (18)
- Varinis vielinis šepetys*

* = i komplektaciją privalomai nejeina!

12.2.1 Uždegimo žvakės (5a) keitimas ir valymas (9 pav.)

Atstumas tarp elektrodų = 0,6 mm (atstumas tarp elektrodų, tarp kurių suformuojama uždegimo kibirkštis). Patikrinkite uždegimo žvakę pirmą kartą po 10 darbo valandų, ar ji švari, ir prireikus išvalykite variniu vieliniu šepečiu.

Po to uždegimo žvakės techninę priežiūrą atlikite kas 50 darbo valandų.

1. Ištraukite uždegimo žvakės kištuką (5) iš uždegimo žvakės (5a) ir išsukite uždegimo žvakę (5a) komplektacijoje esančiu montavimo raktu (17).
2. Išvalykite uždegimo žvakę (5a) variniu vieliniu šepečiu*.
3. Jei elektrodas per stipriai susidėvėjęs arba jei užsidėjusi stora plutelė, uždegimo žvake reikia pakeisti to paties tipo uždegimo žvake (5a).

- Stora plutelė ant uždegimo žvakės (5a) gali atsi-rasti dėl: per didelio alyvos kiekio degalų mišinyje, blogos alyvos kokybės, pasenusio degalų mišinio arba užsikišusio oro filtro (10b).

1. Ranka jsukite visą uždegimo žvakę (5a) i sriegj. Tuo metu stenkitės, kad uždegimo žvakė (5a) nepersikreiptų.

2. Priveržkite uždegimo žvakę (5a) komplektacijoje esančiu montavimo raktu (17).

12.2.2 Oro filtro (10b) valymas (10 pav.)

DÉMESIO

Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro filtrai sumažina variklio galią. Todėl privaloma reguliariai tikrinti.

DÉMESIO

niekada nevalykite oro filtro benzinu arba degiais tirpikliais.

1. Paspauskite fiksatorių (10a) žemyn ir atidarykite oro filtro dangtelį (10).
2. Išimkite oro filtrą (10b).
3. Vėl uždarykite oro filtro dangtelį (10), kad i įsiurbimo kanalą nepatektų svetimkūnių.
4. Plaukite oro filtrą (10b) šiltame muiluotame vandenyje.
5. Gerai išplaukite oro filtrą (10b) ir palikite jį džiūti lauke.
6. Atidarykite oro filtro dangtelj (10) ir vèl jdèkite oro filtrą (10b).
7. Uždarykite oro filtro dangtelj (10).

13 Transportavimas

! ISPÉJIMAS

Išjunkite gamini ir ištraukite uždegimo žvakės kištuką iš uždegimo žvakės!

DÉMESIO

Pavojus nudegti!

Laikykite karšta duslintuvą toliau nuo kūno. Kyla pavojus nudegti!

⚠️ ISPĖJIMAS

Pavojus susižaloti!

Netikėtai ir nelauktai pasileidęs gaminys gali sužaloti.

- Prieš transportuodami, taip pat ir trumpesnius atstumus, išjunkite gaminį. Transportavimo metu užfiksuokite gaminį (taip pat ir transporto priemonėse), kad jis neapvirstų, neišsilietų degalų, būtų išvengta pažeidimų arba sužalojimų.

14 Laikymas

PAVOJUS

Gaisro ir sprogimo pavojus!

Laikant gaminj šalia galimų uždegimo šaltinių, gali kilti gaisras arba įvykti sprogimas. Dėl to galima stipriai nu- degti arba mirti.

– Pašalinkite galimus uždegimo šaltinius, pvz., krosnj, karšto vandens katilą su dujomis, dujinį džiovintuvą ir kt.

Laikykite gaminj ir jo priedus tamsioje, sausoje ir nuo šalčio apsaugotoje bei vaikams nepasiekiamoje vietoje.

Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C. Laikykite gaminį originalioje pakuotėje.

Uždenkite gaminj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

14.1 Pasiruošimas laikyti

• Niekada nelaikykite gaminio su degalais degalų bake pastate, kuriame degalų garai gali kontaktuoti su atvira liepsna arba kibirkštimis.
• Prieš statydami mašiną uždarose patalpose, leiskite gaminiui atvėsti.
• Prieš laikydami gamini išvalykite ir atlikite jo techninę priežiūrą.
• Norėdami išvengti gaisro pavjoaus, aplink variklj, išmetamųjų dujų vamzdį ir sritį aplink degalų baką neturi būti žolės, lapų arba išbėgusio tepalo (alyvos).
• Laikyti lauke nepatartina. Taip pat apsaugokite gaminj nuo nejgaliotos prieigos.

Reikalingi jrankiai:

• Surinkimo rezervuaras*
• degalų išsiurbimo siurblio*,

14.1.1 Degalų išleidimas degalų išsiurbimo siurbliu (5 pav.)

Jei laikysite ilgesnj laika, reikia išleisti degalus.

1. Laikykite surinkimo rezervuarą po degalu išsiurbimo siurblio žarna.
2. Atsukite bako dangtelj (8) ir jj pašalinkite.
3. Istumkite degalų išsiurbimo siurblio žarną į degalų baką (9) ir išsiurbkite visus degalus degalų išsiurbimo siurbliu.
4. Vél užsukite bako dangtelj (8).

15 Remontas ir atsarginių dalių užsakymas

Atlikę remonto arba techninės priežiūros darbus, įsitikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

DÉMESIO

pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotajį specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

NUORODA

Svarbi nuoroda remonto atveju

Kai gaminj gražinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais gaminys į techninės priežiūros stotelę būtų pristatomas be alyvos ir degalų.

15.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
- Prekès kodas
- Specifikacijų lentelės duomenys

15.2 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: uždegimo žvakė, oro filtras

* = i komplektaciją privalomai nejeina!

16 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami gaminį, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalu ir variklinės alyvos negalima mesti j buitines atliekas ar išpilti j nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tausojant aplinką.

17 Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti
Gaminys nepasileidžia Nešvarus oro filtras. Išvalykite / pakeiskite oro filtrą.
		Netiekiami degalai. Patikrinkite, ar degalų bake yra pakan-kamai degalų ir, jei reikia, įpilkite dega-lų.
		Klaida degalų tiekimo vamzdyne. Patikrinkite degalų tiekimo vamzdyną,ar nėra įlenkimų arba pažeidimų.
		Uždegimo žvakė per daug nešvari / per šlapia dėl per didelio kiekio degalų.	Pašalinkite uždegimo žvakę, išvalykiteir išdžiovinkite; po to kelis kartus pa-traukite starterio lyną; vėl sumontuokiteuždegimo žvakę.
		Nejkištas uždegimo žvakės kištukas. Patikrinkite, ar tinkamai įkištas uždegi-mo žvakės jkištukas.
		Nėra uždegimo kibirkšties.	Patikrinkite, ar tinkamai įkištas uždegi-mo žvakės jkištukas.
			Patikrinkite, ar uždegimo žvakėje nėra nešvarumų ir ar tinkamas tarpas tarp elektrodų.
			Patikrinkite uždegimo kabelį, ar jis ne-pažeistas.
			Kreipkitės į techninės priežiūros skyrių.
		Sugedęs variklis.	Kreipkitės į techninės priežiūros skyrių.
		Sugedęs karbiuratorius.	Kreipkitės į techninės priežiūros skyrių.
Gaminys nepasileidžia ir iš karto išsi-jungia vėl.	Blogai nustatytas karbiuratorius (tuš-čiosios eigos sūkių skaičius).	Nustatykite tuščiosios eigos sūkių skai-čių
		Kreipkitės į techninės priežiūros skyrių.
Variklis veikia netolygiai Blogai nustatytas karbiuratorius. Nustatykite tuščiosios eigos sūkių skai-čių
Nešvarus oro filtras lšvalykite arba pakeiskite oro filtrą.
Nešvari uždegimo žvakė lšvalykite arba pakeiskite uždegimo žvakę.
Susidaro dūmų Netinkamas degalų mišinys. 2 taktų mišinį naudokite maišymo san-tykiu 40:1.
Blogai nustatytas karbiuratorius. Kreipkitės į techninės priežiūros skyrių.
Gaminys veikia ne visa galia Nešvarus oro filtras. lšvalykite arba pakeiskite oro filtrą.
Nešvari uždegimo žvakė lšvalykite arba pakeiskite uždegimo žvakę.
Blogai nustatytas karbiuratorius. Kreipkitės į techninės priežiūros skyrių.

18 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas: SCHEPPACH

Gaminio Lapų pūstuvo „Backpack“ –

pavadinimas: LB5200BP

Gam. Nr. 5911103903

ES direktyvos:

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES del tam tikru pavojingu medžiagu naudojimo elektros ir elektroninėje jrangoje apribojimo reikalavimus.

Taikyti standartai:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/ES

Emisija. No: e24*2016/1628*2017/656SHB1/P*0101*00

Už dokumentaciją atsakingas asmuo:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

Apie akivaizdžius trūkumus reikia pranešti per 8 dienas nuo prekės gavimo, priešingu atveju pirkėjas praranda bet kokią teisę reikšti pretenzijas dėl tokių trūkumu. Mes garantuojame, kad mūsų įrenginiai, jei su jais tinkamai elgiamasi, bus eksploatuojami visą teisės aktuose numatytą garantinį laikotarpį nuo pristatymo dienos, ir nemokamai pakeisime bet kurią mašinos dalį, kuri, kaip galima įrodyti, per šį laikotarpį tapo netinkama naudoti dėl medžiagos ar gamybos defektų. Dalims, kurių patys negaminame, suteikiame garantiją tik tiek, kiek turime teisę reikšti garantinius reikalavimus pirminiams tiekėjams. Naujų dalių montavimo išlaidas apmoka pirkėjas. Reikalavimai dėl perskaičiavimo ir sumažinimo bei kiti reika-lavimai atlyginti žalą nejtraukiami.

Garantija LV
