Vrsta izdelka	Toplotni nahrbtni puhalnik
Znamka / Model	Scheppach / LB5200BP
Vrsta motorja	Dvotaktni motor, zračno hlajen
Prostornina	51,7 cm³
Nazivna moč	1,4 kW
Največji vrtljaji	8000 min⁻¹
Vrtljaji v prostem teku	3500 ± 300 min⁻¹
Največja hitrost zraka	295 km/h
Največji pretok zraka	18 m³/min
Posoda za gorivo	1 liter
Mešanica goriva/olja	40:1 (neosvinčeni 95 min + olje 2T JASO FD/ISO-LEGD)
Dimenzije (D × Š × V)	1380 × 400 × 450 mm
Skupna dolžina šobe	1180 mm
Teža	7,84 kg
Raven zvočnega tlaka	95,2 dB(A) (negotovost 3,0 dB)
Zajamčena raven zvočne moči	114 dB(A)
Vibracije (sprednji ročaj)	1,79 m/s²
Vibracije (zadnji ročaj)	2,3 m/s²
Emisije CO₂	1069 g/kWh
Potrošni deli	Vžigalna svečka, zračni filter
Predvidena uporaba	Pihanje listja in lahkih vrtnih odpadkov
Čiščenje / Vzdrževanje	Očistite zračni filter z milnico; svečko vsakih 50 ur
Varnost	Očala, zaščita sluha, rokavice, trdni čevlji
Garancija	Zakonska garancija – okvarjeni deli zamenjani brezplačno

Pogosto zastavljena vprašanja - LB5200BP SCHEPPACH

Kakšno gorivo uporabiti?

Uporabite mešanico neosvinčenega bencina (ROZ 95 min) in olja za dvotaktne motorje (standard JASO FD/ISO-LEGD) v razmerju 40:1. Nikoli ne uporabljajte čistega bencina.

Kako zagnati motor, ko je hladen?

Ročico dušilke nastavite v položaj 'zaprto', stikalo On/Off postavite na 'I', 7-krat pritisnite črpalko za predvžig 'Primer', nato 3- do 5-krat potegnite kabelski zaganjalnik. Po zagonu ročico dušilke premaknite v položaj 'odprto'.

Kako zagnati topel motor?

Dušilko nastavite v položaj 'odprto', stikalo postavite na 'I' in potegnite kabelski zaganjalnik. Če motor po nekaj poskusih ne zažene, preverite dovod goriva in svečko.

Kakšna je prostornina rezervoarja?

Rezervoar za gorivo ima prostornino 1 liter.

Kako nastaviti prosti tek?

Po zagonu motorja pustite, da nekaj minut deluje v prostem teku. Vijak za nastavitev prostega teka (nahaja se pri uplinjaču) zavrtite v smeri urinega kazalca za povečanje vrtljajev, v nasprotni smeri za zmanjšanje, dokler motor ne deluje stabilno.

Kakšno redno vzdrževanje je potrebno?

Zračni filter čistite vsakih 10 delovnih ur (z milnico). Preverite in očistite vžigalno svečko po 10 urah, nato vsakih 50 ur. Preverite razmik elektrod (0,6 mm).

Puhalnik ne zažene, kaj storiti?

Preverite nivo goriva, ali je mešanica pravilna, ali je zračni filter čist, ali je svečka suha in priključena. Če ni iskre, preverite vžigalni kabel in svečko. Če težava vztraja, kontaktirajte servis.

Ali lahko puhalnik uporabljam za sesanje listja?

Ne, ta model je samo puhalnik. Nima funkcije sesanja.

Kakšno varnostno opremo nositi?

Vedno nosite zaščitna očala, protihrupne čelade, rokavice, trdne čevlje in dolge hlače. Osebe in živali oddaljite vsaj 15 metrov.

Kako shraniti napravo?

Izpraznite rezervoar za gorivo, pustite motor, da se ohladi, ga očistite in shranite na suhem mestu, zaščitenem pred zmrzaljo in izven dosega otrok.

NAVODILA ZA UPORABO LB5200BP SCHEPPACH

Opasnost za zdravlje!

Udisanje para od motornog goriva / mazivog ulja i dimnih plinova može uzrokovati teške zdravstvene štete, gubitak svijesti i u ekstremnom slučaju smrt. – Ne udišite pare od motornog goriva / mazivog ulja i dimne plinove. – Rabite proizvod samo na otvorenom.

UPOZORENJE

Motorna goriva i njihove pare zapaljivi su i mogu u slučaju udisanja i na koži uzrokovati teške ozljede. Prilikom rukovanja motornim gorivom stoga je potreban oprez i valja osigurati dobro provjetravanje.

UPOZORENJE

Motorno gorivo i smjesa goriva i ulja lako su zapaljivi!

UPOZORENJE

Opasnost od ozljeda!

17 Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Pozor! Neupoštevanje varnostnih znakov in opozoril, nameščenih na izdelku, ter neupo- števanje varnostnih oznak in navodil za upo- rabo lahko povzroči hude poškodbe ali celo smrt.
	Pred zagonom preberite navodila za upora- bo in varnostne napotke ter jih upoštevajte!
	Nosite zaščitna očala.
	Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite.
	Nosite zaščitne rokavice.
	Nosite trdno obutev!
	Nevarnost zaradi izvrženih delov pri delujo- čem motorju.

	Prepričajte se, da so druge osebe na za-dostni varnostni razdalji.
	Nevarnost poškodbe zaradi vrtečega se re-zila! Rok in nog ne vstavljajte v odprtine, ko je izdelek vključen.
	Nevarnost poškodbe! Z rokami nikoli ne se-gajte v bližino nožev.
	Motor se bo med delovanjem zelo segrel, ne dotikajte se!
	7x pritisnite črpalko za gorivo »Primer«.
	Kapaciteta rezervoarja
	Razmerje mešanja goriva v 2-taktnem mo-torju 40:1
	Odprt ogenj ali kajenje v bližini naprave sta strogo prepovedana!
	Zagotovljen nivo moči zvoka izdelka.
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

1 Uvod

Proizvajalec:

Scheppach GmbH

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,

- nenamenski uporabi,

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka.

Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

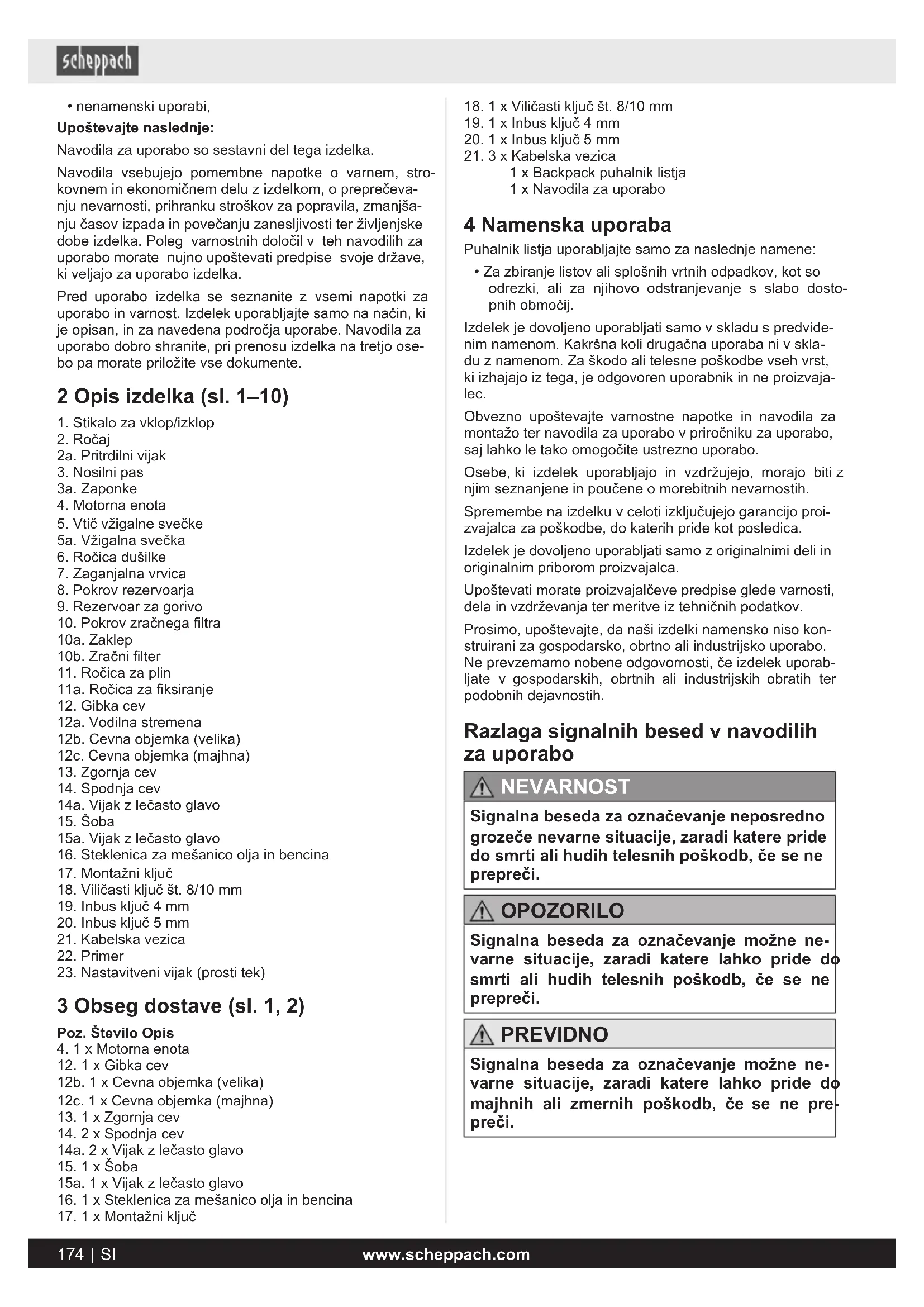

2 Opis izdelka (sl. 1–10)

1. Stikalo za vklop/izklop

2. Ročaj

2a. Pritrdilni vijak

1. Nosilni pas

3a. Zaponke

1. Motorna enota

2. Vtič vžigalne svečke

5a. Vžigalna svečka

1. Ročica dušilke

2. Zaganjalna vrvica

3. Pokrov rezervoarja

4. Rezervoar za gorivo

5. Pokrov zračnega filtra

10a. Zaklep

10b. Zračni filter

1. Ročica za plin

11a. Ročica za fiksiranje

1. Gibka cev

12a. Vodilna stremena

12b. Cevna objemka (velika)

12c. Cevna objemka (majhna)

1. Zgornja cev

2. Spodnja cev

14a. Vijak z lečasto glavo

1. Šoba

15a. Vijak z lečasto glavo

1. Steklenica za mešanico olja in bencina

2. Montažni ključ

3. Viličasti ključ št. 8/10 mm

4. Inbus ključ 4 mm

5. Inbus ključ 5 mm

6. Kabelska vezica

7. Primer

8. Nastavitveni vijak (prosti tek)

3 Obseg dostave (sl. 1, 2)

Poz. Število Opis

1. 1 x Motorna enota

2. 1 x Gibka cev

12b. 1 x Cevna objemka (velika)

12c. 1 x Cevna objemka (majhna)

1. 1 x Zgornja cev

2. 2 x Spodnja cev

14a. 2 x Vijak z lečasto glavo

1. 1 x Šoba

15a. 1 x Vijak z lečasto glavo

1. 1 x Steklenica za mešanico olja in bencina

2. 1 x Montažni ključ

3. 1 x Viličasti ključ št. 8/10 mm

4. 1 x Inbus ključ 4 mm

5. 1 x Inbus ključ 5 mm

6. 3 x Kabelska vezica

1 x Navodila za uporabo

4 Namenska uporaba

Puhalnik listja uporabljajte samo za naslednje namene:

- Za zbiranje listov ali splošnih vrtnih odpadkov, kot so odrezki, ali za njihovo odstranjevanje s slabo dostopnih območij.

Izdelek je dovoljeno uporabljati samo v skladu s predvidenim namenom. Kakršna koli drugačna uporaba ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik in ne proizvajalec.

Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki izdelek uporabljajo in vzdržujejo, morajo biti z njim seznanjene in poučene o morebitnih nevarnostih.

Spremembe na izdelku v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Izdelek je dovoljeno uporabljati samo z originalnimi deli in originalnim priborom proizvajalca.

Upoštevati morate proizvajalčeve predpise glede varnosti, dela in vzdrževanja ter meritve iz tehničnih podatkov.

Prosimo, upoštevajte, da naši izdelki namensko niso konstruirani za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će izdelek uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter podobnih dejavnostih.

Razlaga signalnih besed v navodilih za uporabo

NEVARNOST

Signalna beseda za označevanje neposredno grozeče nevarne situacije, zaradi katere pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

OPOZORILO

Signalna beseda za označevanje možne ne- varne situacije, zaradi katere lahko pride do smrti ali hudih telesnih poškodb, će se ne prepreči.

PREVIDNO

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do majhnih ali zmernih poškodb, će se ne prepreči.

POZOR

Signalna beseda za označevanje možne nevarne situacije, zaradi katere lahko pride do materialne škode na izdelku ali lastnini, će se ne prepreči.

5 Varnostni napotki

Splošni varnostni napotki

OPOZORILO

Pred zagonom izdelka zaradi lastne varnosti temeljito preberite ta priročnik in splošne varnostne napotke. Če izdelek prepustite tretjim osebam, vedno priložite ta navodila za uporabo.

OPOZORILO

Uporabljajte samo goriva, ki so priporočena v navodilih.

OPOZORILO

Nikoli ne uporabljajte goriva, ki ni mešano z 2-taktnim oljem. To lahko povzroči trajne poškodbe motorja in izključuje garancijo proizvajalca za ta izdelek. Nikoli ne uporabljajte mešanice goriva, ki je bila skladiščena več kot 90 dni.

Hranite vse varnostne napotke in navodila za prihodnjo rabo!

5.1 Uvajanje

• Preden začnete uporabljati izdelek, preberite celotna navodila za uporabo.
• Seznanite se s pripravami za krmiljenje in regulacijo i in z ustrezno uporabo izdelka.
  • Naučite se, kako izdelek ugasniti v sili.
• Izdelek uporabljajte le v skladu s pravili za:

– Premikanje listja in trave z različno omejeno težo in majhnim premerom na kupe s pihanjem.
– Vakuumsko zbiranje listja in trave, različnih odpadkov z omejeno težo in majhnim premerom, razen tekočin vseh vrst.
– Izdelka ne smete uporabljati za zbiranje gorljivih ali eksplozivnih izdelkov, vročega materiala, vroče žerjavice, pepela, gorečih cigaret in kosov vej, ostrih predmetov, kovinskih predmetov, kamnov in drugih predmetov, ki bi bili lahko nevarni za uporabnika. To lahko privede do telesnih poškodb in poškodb na izdelku.

• Otroci izdelka ne smejo uporabljati.
• Osebe (vključno z otroki) z zmanjšanimi telesnimi, za-znavnimi ali duševnimi sposobnostmi ali s pomanjka-njem izkušenj ali znanja ne smejo uporabljati izdelka.
• Izdelka ne uporabljajte, ko so v bližini ljudje, še posebej otroci, ali živali.

• Druge osebe, ki niso seznanjene s temi navodili, naj ne uporabljajo izdelka. Lokalni predpisi lahko določajo minimalno starost uporabnika.

• Izdelka ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Ne uporabljajte izdelkov, če ste utrujeni.

• Ob predaji izdelka tretjim osebam jim izročite tudi vso dokumentacijo.
• Upoštevajte, da je uporabnik odgovoren za nesreče ali nevarnosti za druge osebe ali njihovo lastnino.
• Pred uporabo vedno izvedite vizualni pregled, da za-gotovite, da so drobilnik, vijaki drobilnika in drugi pritr-dilni elementi pritrjeni, da je ohišje nepoškodovano in da so zaščitne naprave in ščitniki nameščeni. Obrabljene ali poškodovane dele zamenjajte v kompletih, da ohranite ravnotežje. Zamenjajte poškodovane ali neberljive nalepke.

5.2 Splošni napotki

• Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
• Če imate dolge lase, nosite mrežico za lase.
• Pri delu s tem izdelkom vedno nosite zaščitne rokavi-ce, zaščitna očala, zaščito za sluh, čvrsto obutev in dolge hlače.
• Motor izdelka zaustavite vedno, ko izdelek odložite in pred deli na izdelku.
• Preverite, ali so pokrovi in zaščitne priprave poškodovane in pravilno nameščene. Po potrebi jih zamenjajte.
• Izdelka ne uporabljajte z okvarjenimi zaščitnimi na-pravami ali brez varnostnih naprav.

OPOZORILO

• Gorivo skladiščite v posodah, ki so predvidene posebej v ta namen.
• Pred dolivanjem goriva izklopite motor na notranje zgorevanje in počakajte, da se ohladi.
• Gorivo točite samo na prostem in med dolivanjem goriva ne kadite.
• Pokrov rezervoarja odprite previdno in počasi. Počakajte, da se tlak izenači, in šele nato popolnoma odstranite pokrov rezervoarja.
• Za dolivanje goriva uporabite ustrezen lijak ali polnilno cev, da preprečite iztekanje goriva v motor na notranje zgorevanje.

Rezervoarja za gorivo ne napolnite preveč!

• Preden zaženete motor, natočite gorivo. Ne odpirajte pokrova rezervoarja in ne dodajajte goriva, medtem ko motor deluje ali takoj po izklopu izdelka.
• Če se gorivo prelije, ne poskušajte zaganjati motorja. Namesto tega odmaknite izdelek od površine, po kateri se je razlilo gorivo. Motorja ne vžigajte tako dolgo, dokler hlapi goriva ne izhlapijo.
• Polito gorivo vedno obrišite.
• Izdelek zaženite na razdalji najmanj 3 m od mesta točenja goriva.
• Če je gorivo iztekalo na oblačila, jih je treba zamenjati.

- Pokrov rezervoarja morate vedno priviti in ustrezno pritegniti po vsakem dolivanju goriva. Izdelka ne sme-te uporabljati z odvitim pokrovom rezervoarja.

- Zamenjajte okvarjeno zvočno izolacijo.

- Pred uporabo izdelka izvedite zunanji pregled. Še posebej preverite:

– Ročica za plin se mora prosto premikati in se samostojno in hitro vrniti v nevtralni položaj.

- Tipka za vklop/izklop se mora upravljati zlahka.

– Vsi električni kabli, kot npr. kabel vžigalne svečke in vtič vžigalne svečke morajo biti v brezhibnem stanju, da se prepreči nastajanje isker. Vtič vžigalne svečke mora biti fiksno nameščen v vžigalni svečki.

– Ročaji morajo biti suhi, čisti in na njih ne sme biti olja in masti. Ročaji in zaščitna oprema ne smejo biti poškodovani.

– Pihalnik ne sme biti poškodovan.

– Lovilna vreča ne sme biti poškodovana.

- Pred začetkom dela vedno odstranite vse na tleh ležeče predmete, ki bi pri obratovanju izdelka

– jih lahko odneslo proč (ob uporabi kot pihalnik),

– lahko blokirali vakuumsko cev (ob uporabi kot vakuumski zbiralnik),

– lahko predstavljali vir nevarnosti (kamni, veje, železne žice, kosti, itd.).

5.3 Delovanje

- Rok in nog ne približujte vrtečim se delom.

- Motor na notranje zgorevanje ne sme delovati v zaprtih prostorih, kjer se lahko nabira nevaren ogljikov monoksid.

- Na izdelek ne montirajte izdelkov ali pribora, ki ni predvidena ali odobrena s strani proizvajalca.

- Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.

- Ne uporabljajte izdelka, ki ima okvarjeno stikalo. Izdelek, ki ga ni več mogoče vklopiti ali izklopiti, je nevaren in ga je treba popraviti.

- Izdelka nikoli ne uporabljajte:

- brez montiranega celotnega pribora, ki je predvi- den za uporabo (pri uporabi kot sesalnik ali pihal- nik listja),

– če so v bližini druge osebe, še posebej otroci ali domače živali,

- v zaprtih prostorih, eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah.

- Vedno pazite, da varno in stabilno stojite, da lahko tudi pri nepredvidenih premikih izdelek kontrolirate in obdržite svoj položaj pri delu.

– Po možnosti se izogibajte delu na mokrih, drsečih tleh. Izogibajte se delu na neravnih ali strmih tleh, ki uporabniku ne zagotavljajo varnega položaja med delom.

– Premikajte se počasi, ne tecite. Bodite pozorni na strukturo tal in morebitne ovire.

– Posamezniki morajo biti na varnostni razdalji vsaj 15 metrov od delovnega območja.

- Ne usmerjajte zvočne izolacije in s tem izpušnih plinov v gorljive materiale.

- Ne spreminjajte motorja.

- Ne preobremenite izdelka. Za svoje delo uporabite temu namenjeno orodje. Z ustreznim orodjem lahko v podanem območju moči delate boljše in varneje.

- Poskrbite, da izdelek ne pride v stik s tujki ali morebitnimi tujki in prahom, ki jih nosi po zraku.

- Zračnega toka nikoli ne usmerite proti ljudem ali živalim.

- Nikoli ne vstavljajte predmetov v odprtine izdelka in preprečite vsesavanje velikih predmetov, ki bi lahko poškodovali pihalnik.

- Med uporabo držite roke proč od sesalne rešetke in izpusta zraka in nikakor ne blokirajte pihalnika.

- Zaustavite motor:

– Pri spremembi izdelka s sesalnika v pihalnik listja.

– Če pustite izdelek brez nadzora.

– Pred dolivanjem goriva.

– Ko zamenjate delovno mesto.

- Zaustavite motor in snemite vtič vžigalne svečke:

– Pred čiščenjem in vzdrževalnimi deli.

- Če ste vsesali tujek. Preden izdelek znova zaženete, ga preglejte, ali je poškodovan.

– Če izdelek prične nenavadno vibrirati.

– Če izdelka ne uporabljate.

- Ne puščajte izdelka z vročim motorjem na listju, posušeni travi ali drugih gorljivih materialih. Nevarnost požara!

- Z izdelkom ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Izdelek ustvarjaj iskre, ki lahko vnamejo prah ali hlape.

- Opozorilo! Ne delajte v bližini odprtega okna. Pazite na otroke, domače živali in varno odpihnite tujke.

- Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate izdelek. Če vas zamotijo, lahko izgubite nadzor nad izdelkom.

- Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko orodje v nepričakovanih situacijah bolje kontrolirate.

- Bodite pozorni, pazite, kaj delate, in k delu z orodjem pristopite z razumom. Ne uporabljajte orodja, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi orodja lahko vodi do resnih telesnih poškodb.

- Preprečite nenameren zagon. Če imate pri nošenju orodja prst na stikalu, lahko to prive de do nesreč.

- Preden boste vklopili orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko privede do telesnih poškodb.

- Priporoča se, da se izdelek uporabljajte le ob primernih urah – ne zgodaj zjutraj ali pozno zvečer, ko bi tako motili druge ljudi.

- Pred pričetkom pihanja z grabljami in metli odstranite tujke.

- Ob prašnih pogojih je treba površino rahlo navlažiti, če je na voljo priključek za zalivanje, ga uporabite.

- Priporoča se, da uporabite celoten nastavek šobe za pihanje, da tok zraka lahko deluje blizu tal.

5.4 Vzdrževanje in skladiščenje

- Orodja negujte s skrbnostjo. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje orodja omejeno. Pred uporabo naprave je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih orodij.

- Na izdelku ne izvajajte del, ki niso opisana v tem priročniku.

- Izdelka nikoli ne skladiščite z gorivom v rezervoarju v stavbi, kjer bi hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami.

- Pred vzdrževalnimi deli in čiščenjem ter shranjevanjem počakajte, da se motor ohladi.

- Motor, zvočna izolacija in rezervoar za gorivo morajo biti vedno brez prahu, vej in listja. Nevarnost požara!

- Rezervoar praznite samo na prostem ali v dobro pre- zračenih prostorih.

- Pri vzdrževalnih delih nosite rokavice.

- Iz varnostnih razlogov nikoli ne uporabljajte izdelka z obrabljenimi deli. Poškodovane dele izdelka je treba takoj zamenjati ali popraviti. Uporabljajte samo originalne nadomestne dele. Okvarjeni deli lahko privedejo do telesnih poškodb ali poškodb na izdelku.

- Odstranite vse orodje, ki ste ga uporabljali pri vzdrževanju, preden izdelek zaženete ali shranite.

- Izdelek skladiščite zunaj dosega otrok.

5.5 Prevoz

- Če želite izdelek nositi, morate:

- ugasniti motor in izvleči vtič vžigalne svečke;

- izdelek prijeti in nositi za ročaje. Izdelka ne dvigujte za cevi.

- Pri transportu v vozilu odstranite cev in naložite izdelek tako, da ne predstavlja nevarnosti za osebe. Za preprečitev iztekanja goriva, telesnih in materialnih poškodb, je treba izdelek pri prevažanju v vozilih zavarovati pred prevrnitvijo.

5.6 Varstvo okolja

- Pazite, da gorivo ne zaide v zemljo.

- Embalažo in odpadke zavrzite v skladu z veljavnimi lokalnimi zakoni.

- Preostanek goriva, olj in tekočino, ki je bila uporabljena za čiščenje, je treba zavreči okolju prijazno!

• Ta izdelek zavrzite v skladu s strokovnimi smernicami in predpisi, ki veljajo v vaši državi.

5.7 Varno ravnanje z gorivi

OPOZORILO

Goriva in hlapi goriv so požarno nevarni in pri vdihavanju ter stiku s kožo lahko povzročijo hude poškodbe. Pri ravnanju z gorivom je zaradi tega potrebna previdnost in je treba poskrbeti za dobro prezračevanje.

- Pred dolivanjem goriva izklopite motor na notranje zgorevanje in počakajte, da se ohladi.

- Gorivo točite samo na prostem in med dolivanjem goriva ne kadite. Izogibajte se odprtemu ognju (nevarnost eksplozije!).

- Pri dolivanju goriva nosite rokavice.

- Pazite, da se gorivo ali olje ne bosta razlila.

- Če se gorivo prelije, ne poskušajte zaganjati motorja. Namesto tega odmaknite izdelek od površine, po kateri se je razlilo gorivo. Motorja ne vžigajte tako dolgo, dokler hlapi goriva ne izhlapijo. Če pride do razlitja goriva ali olja, se takoj preoblecite.

- Pazite, da gorivo ne zaide v zemljo.

- Pokrov rezervoarja morate vedno priviti in ustrezno pritegniti po vsakem dolivanju goriva. Izdelka ne smete uporabljati z odvitim pokrovom rezervoarja.

- Iz varnostnih razlogov redno preverjajte vod za gorivo, rezervoar za gorivo, pokrov rezervoarja in priključke, da ne pride do poškodb, staranja (krhkosti), tesnosti in puščanja, ter jih po potrebi zamenjajte.

- Gorivo transportirajte in hranite samo v predvidenih vsebnikih (posodah).

- Otrokom ne pustite v bližino goriv.

- Goriv ne transportirajte in skladiščite v bližini gorljivih ali lahko vnetljivih snovi, kot so iskre ali odprti ognji.

- Izdelek zaženite na razdalji najmanj 3 m od mesta točenja goriva.

- Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

- Pred dolivanjem goriva izklopite motor na notranje zgorevanje in počakajte, da se ohladi.

5.8 Preostala tveganja

Izdelek je izdelan skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

- Preostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.

- Uporabljajte izdelek tako, kot je priporočeno v teh navodilih za uporabo. S tem poskrbite, da vaš izdelek doseže optimalno moč.

- Izogibajte se nenamernemu zagonu izdelka.

- Kadar izdelek deluje, rok ne smete vstaviti v delovno območje.

- Upoštevajte določene vzdrževalne in varnostne napotke v navodilih za uporabo.

- Kljub vsem ukrepom lahko še vedno obstajajo neočitna preostala tveganja.

! OPOZORILO

Pri daljših delih lahko zaradi vibracij pride do motenj prekravitve v rokah upravljavca (sindrom belih prstov).

Sindrom belih prstov je bolezen ožilja, pri kateri se majhne krvne žile v prstih na rokah in nogah krčijo, kot da bi prišlo do napada. Prizadeta območja ne dobijo več dovolj krvi in postanejo zelo bleda. Pogosta uporaba vibrirajočih izdelkov lahko pri osebah, ki imajo ovirano prekrvavitev (npr. kadilci, diabetiki), povzroči poškodbe živcev.

Če opazite nenavadne pojave, takoj končajte z delom in obiščite zdravnika.

6 Razpakiranje

OPOZORILO

Izdelek in embalažni material nista otroški igrači!

Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

- Odprite embalažo in previdno vzemite ven izdelek.

- Odstranite embalažni material ter ovojna in transporta varovala (če obstajajo).

- Preverite, ali je obseg dostave celovit.

- Preverite, ali so se izdelek in deli pribora poškodovali med transportom. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je dostavilo izdelek. Kasnejših reklamacij ne bomo priznali.

- Po možnosti embalažo shranite do preteka garancijskega časa.

- Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.

- Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.

- Pri naročanju navedite našo številko artikla in tip ter leto izdelave izdelka.

7 Tehnični podatki

Tip motorja 2-taktni motor, zračno hlajen
Število vrtljajev v prostem teku 3500 ± 300 min	-1
Najv. število vrtljajev motorja 8000 min	-1
Nazivna moč motorja 1,4 kW
Delovna prostornina 51,7 cm	3
Mere D x Š x V 1380 x 400 x 450 mm
Skupna dolžina pihalne cevi 1180 mm
Hitrost zraka maks.	295 km/h
Prostornina zraka najv.	18 m3/min
Prostornina rezervoarja za gorivo	1 litrov
Izpust CO2	1069 g/kWh
Teža	7,84 kg

Pridržujemo si pravico do tehničnih sprememb!

Hrup in vibracije

OPOZORILO

Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja presega 85 dB, morate vi in osebe v bližini nositi ustrezno zaščito za sluh.

Karakteristike hrupa

Raven hrupa L_pA	95,2 dB
Merilna negotovost K_pA	3,0 dB
Nivo moči zvoka L_wA	110,9 dB
Zagotovljen nivo zračne moči L_wA	114 dB
Negotovost meritve K_wA	3,0 dB

Upoštevajte morebiten čas za počitek in trajanje dela omejite na nujen čas.

Vrednosti tresljajev (nihanja dlan-roka)

Vibracije ahv
Sprednji ročaj	1,79 m/s2
Zadnji ročaj	2,3 m/s2
Merilna negotovost Kh	1,5 m/s2

Hrupnost in vibracij omejite na minimum!

• Uporabljajte samo brezhibne izdelke.
  • Redno vzdržujte in čistite izdelek.
• Svoj način dela prilagodite izdelku.
• Ne preobremenite izdelka.
• Po potrebi predajte izdelek v pregled.
• Izklopite izdelek, ko ga ne uporabljate.
• Nosite rokavice.

Upoštevajte naslednje napotke, da zmanjšate tveganja:

• Ob hladnem vremenu ohranjajte svoje telo in zlasti roke tople.
• Redno delajte premore in pri tem premikajte dlani, da pospešite prekravitev.
• Z rednim vzdrževanjem in fiksno pritrjenimi deli na izdelku poskrbite za čim manjše vibriranje izdelka.

8 Montaža

Napotek:

Izdelek postavite samo na plosko, ravno površino.

Potrebno orodje:

• Montažni ključ (17)

8.1 Sestavljanje puhalne cevi (sl. 3, 4)

1. Objemki cevi (12b/12c) namestite na gibko cev (12).
2. Gibko cev (12) potisnite čez priključek na motorni enoti (4) in trdno privijte cevno objemko (12a). Uporabite montažni ključ (17).
3. Ročaj (2) nastavite čez zgornjo cev (13) in poravnajte ročaj (2) in vodilo.
4. Privijte ročaj (2) na zgornjo cev (13) tako, da ročno zategnete pritrdilni vijak (2a) v smeri urinega kazalca.

5. Zgornjo cev (13) z ročajem (2) potisnite v gibko cev (12) in jo pritrdite s cevno objemko (12c). Uporabite montažni ključ (17).

6. Kabel pritrdite na gibko cev (12) z vodilnim ročajem (12a).

7. Spodnjo cev (14) potisnite čez zgornjo cev (13) in jo blokirajte tako, da jo obrnete v smeri urinega kazalca. Nato pritrdite povezavo z vijakom z lečasto glavo (14a). V ta namen uporabite montažni ključ (17).
8. Drugo spodnjo cev (14) namestite čez že nameščeno spodnjo cev (14) in jo blokirajte tako, da jo obrnete v smeri urinega kazalca. Nato pritrdite povezavo z vijakom z lečasto glavo (14a). Uporabite montažni ključ (17).
9. Potisnite šobo (15) čez spodnjo cev (14) in jo blokirajte tako, da jo obrnete v smeri urinega kazalca. Nato pritrdite povezavo z vijakom z lečasto glavo (15a). V ta namen uporabite montažni ključ (17).

9 Pred zagonom

POZOR

Pred zagonom morate izdelek obvezno montirati v celoti!

POZOR

Montažo in nastavitve na izdelku vedno izvajajte pri izključenem motorju in odstranjenem priključku vžigalne svečke.

POZOR

Izdelek je dostavljen brez goriva/oljne mešanice. Zato pred zagonom zato obvezno nalijte gorivo/oljno mešanico.

Uporabljajte samo mešanico neosvinčenega goriva (min. ROZ 95) in posebnega 2-taktne-ga motornega olja (JASO FD/ISO – L - EGD).

OPOZORILO

Nikoli ne uporabljajte goriva, ki ni mešano z 2-taktnim oljem. To lahko povzroči trajne poškodbe motorja in izključuje garancijo proizvajalca za ta izdelek. Nikoli ne uporabljajte mešanice goriva, ki je bila skladiščena več kot 90 dni.

OPOZORILO

Vdihavanje hlapov goriva/hlapov mazalnega olja in izpušnih plinov lahko povzroči hude poškodbe zdravja, nezavest in v skrajnih primerih smrt.

• Ne vdihavajte hlapov goriva/hlapov mazalnega olja in izpušnih plinov.
  – Izdelek uporabljajte le na prostem.

OPOZORILO

Goriva in hlapi goriv so požarno nevarni in pri vdihavanju ter stiku s kožo lahko povzročijo hude poškodbe. Pri ravnanju z gorivom je zaradi tega potrebna previdnost in je treba poskrbeti za dobro prezračevanje.

OPOZORILO

Gorivo in mešanica goriva in olja so zelo vnetljivi!

OPOZORILO

Nevarnost poškodbe!

Usmerjanje zračnega toka na ljudi, živali ali predmete lahko povzroči poškodbe ali škodo.

– Usmerite zračni tok stran od sebe.
– Nikoli ne usmerjajte zračnega toka v druge ljudi, živali ali predmete.
- Ne odpihujte trdih predmetov, kot so kamni ali veje.

OPOZORILO

Nevarnost poškodbe

Zaradi premikajočih in vrtečih se delov lahko pride do hudih poškodb.

– Prepričajte se, da so druge osebe na zadostni varnostni razdalji.
– Neudeleženim osebam ne dovolite v bližino izdelka.
– Izdelek držite pred seboj.
– Izdelka nikoli ne usmerjajte vase, druge ljudi ali živali.
– Vedno pazite, da predmetov in prahu ne odpihne v smer oseb ali živali ali da ne poškodujete predmetov.
- Vedno upoštevajte smer vetra in nikoli ne delajte proti vetru.

Napotki:

• Izdelek postavite samo na plosko, ravno površino.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati izdelek.

Predpisano je, da se pred vsako uporabo ali po padcu izdelka tega skrbno preveri glede morebitnih poškodb. Če ugotovite prisotnost poškodb, jih morate takoj odpraviti sami ali s pomočjo pooblaščenega servisnega mesta.

Pred vsakim zagonom izdelek napravo glede naslednjih točk:

• Tesnjenje sistema za gorivo
• Dobra pritrditev vseh vijačnih povezav.
• Lahko premikanje vseh premičnih delov.

Potrebno orodje:

Gorivo se lahko pri polnjenju vžge in po možnosti ek- splodira. To povzroči hude poškodbe ali smrt.

Shranjujte posodo z gorivom in posodo z mešanico goriva in olja ločeno, da ne bi pomotoma natočili običajnega bencina.

• Vedno uporabljajte svežo mešanico goriva in olja.
• Hraniti ločeno od vročine, ognja in isker.
  • Gorivo točite samo na prostem.
• Nosite zaščitne rokavice.
• Izogibajte se stiku s kožo in očmi.
• Izdelek zaženite na razdalji najmanj 3 m od mesta točenja goriva.
• Pazite na netesna mesta. Če gorivo izteka, ne zaženite motorja.
• Za dolivanje goriva uporabite ustrezen lijak ali polnilno cev, da preprečite iztekanje goriva v motor na notranje zgorevanje.

Rezervoarja za gorivo ne napolnite preveč!

1. Zmešajte gorivo, kot je opisano v poglavju 9.1.
2. Očistite okolico območja za dolivanje goriva. Nečistoče v rezervoarju za gorivo (9) povzročijo motnje pri delovanju. Preden mešanico goriva dolijete v rezervoar za gorivo (9) steklenico za mešanico olja in bencina (16), jo pretresite še enkrat.
3. Pokrov rezervoarja (8) odprite počasi, da sprostite nadtlak, ki je morda prisoten.
4. Mešanico goriva nalijte v rezervoar za gorivo. Pri dolivanju ne polivajte goriva in rezervoarja za gorivo ne napolnite do roba.
5. Polito gorivo vedno obrišite.
6. Pokrov rezervoarja (8) obrnite v smeri urnega kazalca, da ga zaprete.

9.3 Namestitev nosilnega pasu (3) (sl. 6)

1. Izdelek namestite na hrbet kot nahrbtnik.
2. Zaprite zaponke (3a) in povlecite konce traku, da za-tegnete pasove (3).

9.4 Sproščanje nosilnega pasu (3) (sl. 6)

1. Dvignite sponke zaponke (3a), da sprostite pasove (3).

2. Odprite zaponke (3a).

10 UPRAVLJANJE

POZOR

Pred zagonom morate izdelek obvezno montirati v celotil!

OPOZORILO

Upoštevajte zakonska določila o uredbi o protihrupni zaščiti.

OPOZORILO

Pred zagonom motorja se od mesta za dolivanje goriva odmaknite za najmanj 3 m.

OPOZORILO

Nevarnost poškodbe!

Usmerjanje zračnega toka na ljudi, živali ali predmete lahko povzroči poškodbe ali škodo.

– Usmerite zračni tok stran od sebe.
– Nikoli ne usmerjajte zračnega toka v druge ljudi, živali ali predmete.
- Ne odpihujte trdih predmetov, kot so kamni ali veje.

OPOZORILO

Nevarnost poškodbe

Zaradi premikajočih in vrtečih se delov lahko pride do hudih poškodb.

– Prepričajte se, da so druge osebe na zadostni varnostni razdalji.
– Neudeleženim osebam ne dovolite v bližino izdelka.
– Izdelek držite pred seboj.
– Izdelka nikoli ne usmerjajte vase, druge ljudi ali živali.
– Vedno pazite, da predmetov in prahu ne odpihne v smer oseb ali živali ali da ne poškodujete predmetov.
– Vedno upoštevajte smer vetra in nikoli ne delajte proti vetru.

10.1 Zagon motorja (sl. 7)

NEVARNOST

Nevarnost zastrupitve!

Izdelek uporabljajte le na prostem in nikoli v zaprtih ali slabo prezračenih prostorih.

POZOR

– Zaganjalno vrvico vedno povlecite naravnost ven.
– Ko se zaganjalna vrvica znova uvleče, dobro držite ročaj zaganjalne vrvice.
– Ne dovolite, da bi zaganjalna vrvica sunkovito skočila nazaj. S tem lahko povzročite poškodbe.
– Ne izvlecite zaganjalne vrvice zaganjalne naprave ven v celotni dolžini. Tako preprečite, da bi se zagonska vrvica strgala.
– V hladnem vremenu boste morda morali večkrat po- noviti postopek zagona.

Napotki:

• Pred zagonom izdelek postavite na trdno površino.
• Črpalko za gorivo »primer« uporabljajte samo pri hladnem motorju!
• Ko motor zaganjate prvič, je potrebnih več poskusov, dokler se gorivo iz rezervoarja ne prečrpa do motorja.

10.1.1 Zagon pri hladnem motorju (sl. 7, 8)

Ko je izdelek »hladen«:

1. Ročico dušilke (6) premaknite v položaj »
2. Pritisnite stikalo za vklop/izklop (1) v položaj za vklop.
3. 7-krat pritisnite gumb »Primer« (22).
4. Da bi zagnali motor, 3- do 5-krat povlecite zagonsko vrvico (7).
5. Ko motor deluje, počakajte za kratek čas, nato pa ročico dušilke (6) prestavite v položaj »|«
6. Z ročico za plin (11) upravljajte število vrtljajev motorja in s tem pretok zraka.

Pri višjih zunanjih temperaturah se lahko motor včasih zažene v hladnem stanju tudi brez dušilke!

10.1.2 Zagon pri toplem motorju (sl. 7, 8)

Izdelek je miroval manj kot 15–20 minut.

Ko je izdelek »ogret«:

1. Ročico dušilke (6) premaknite v položaj » «
   zaprto.
2. Pritisnite stikalo za vklop/izklop (1) v položaj za vklop.
3. Da bi zagnali motor, povlecite zagonsko vrvico (7).
4. Z ročico za plin (11) upravljajte število vrtljajev motorja in s tem pretok zraka.

Napotek:

- Če se motor ne zažene tudi po več poskusih, glejte poglavje 17.

10.2 Nastavljanje prostega teka (sl. 7)

Prosti tek je treba nastaviti, će se motor večkrat izklopi ali pa pri uporabi ročice dušilke (6) lopute ne ugotovite po-membnih sprememb hitrosti. Nastavitev se izvede po zagonu motorja z nastavitvenim vijakom (23).

Pred nastavitvijo pustite, da motor nekaj minut teče v prostem teku.

1. Nastavitveni vijak (23) obrnite v smeri urinega kazalca, da povečate število vrtljajev prostega teka.
2. Nastavitveni vijak (23) obrnite v nasprotni smeri urine-ga kazalca, da zmanjšate število vrtljajev prostega te-ka.

Po nastavitvi naj bi motor brez nepravilnosti ali premorov tekel v prostem teku.

10.3 Ustavitev motorja (sl. 7, 8)

1. Sprostite zaklepni vzvod (11a), da motor deluje v prostem teku.
2. Nastavite stikalo za vklop/izklop (1) v položaj »0«.

10.3.1 Zaporedje korakov pri izklopu v sili

1. Če morate izdelek nemudoma zaustaviti, stikalo za vklop/izklop (1) obrnite v položaj »0«.

10.3.2 Po uporabi

• Preden izdelek odložite, ga vedno izklopite in počakajte, da se izdelek zaustavi.
• Počakajte, da se izdelek ohladi.
• Ko izdelka ne uporabljate, odstranite vtič svečke iz vžigalne svečke.

10.4 Neprekinjeno delovanje (sl. 7, 8)

1. Zaženite motor, kot je opisano v poglavju 10.1.
2. Ročico za plin (11) potisnite do konca.
3. Blokirajte ročico za plin (11) tako, da premaknete zaklepno ročico (11a).
4. Zdaj lahko sprostite ročico za plin (11).
5. Sprostite zaklepno ročico (11a), da prekinete neprekinjeno delovanje.

11 Delovna navodila

Napotki:

• Ta izdelek povzroča določen hrup, ki se mu ni možno izogniti. Zelo hrupna dela preložite na dovoljen in za to namenjen čas. Upoštevajte morebiten čas za počitek in trajanje dela omejite na nujen čas.
• Za osebno zaščito in zaščito oseb v bližini je treba nositi ustrezno zaščito za sluh.

Izdelek je dovoljeno uporabljati samo v naslednje name- ne:

- Uporablja se kot puhalnik za kopičenje suhega listja ali odpihovanje s težko dostopnih mest.

Kakršna koli uporaba, ki ni opisana zgoraj, lahko poškoduje izdelek in predstavlja nevarnost za uporabnika.

• Preden izdelek vklopite, se prepričajte, da ni usmerjen v osebe ali živali.
  • V prašnih pogojih površine rahlo navlažite.

• Najboljše rezultate boste dosegli, će pihalnik uporabljate na razdalji 5–10 cm od tal.

• Usmerite zračni curek naprej in se premikajte počasi, da razpihate listje ali vrtne odpadke ali jih odstranite s težko dostopnih mest.

• Uporabite grablje in metle, da sprostite odpadke pred pihanjem.
• Delo začnite z najvišjo močjo pihanja, da hitro zberete listje, ki leži naokoli. Izberite manjšo moč pihanja, da zgostite prej pobran kup listja.
• Vedno upoštevajte smer vetra in nikoli ne delajte proti vetru.

12 Čiščenje in vzdrževanje

OPOZORILO

Popravila in vzdrževalna dela, ki niso opisana v teh navodilih za uporabo, pustite izvesti samo specializirani delavnici. Uporabljajte samo originalne nadomestne dele.

OPOZORILO

Nepravilno vzdrževanje ali čiščenje lahko povzroči poškodbe!

OPOZORILO

Med čiščenjem, popravilom in vzdrževanjem se lahko izdelek nepričakovano zažene, kar povzroči telesne poškodbe in opekline.

– Izklopite izdelek.
– Snemite vtiče vžigalne svečke z vžigalne svečke.
– Počakajte, da se izdelek ohladi.

12.1 Čiščenje

Napotek:

Po vsaki uporabi temeljito očistite izdelek.

• Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije. Izdelek zdrgnite s čisto krpo* ali ga izpihajte s stisnjenim zrakom* pod nizkim tlakom. Priporočamo, da izdelek očistite takoj po vsaki uporabi.
• Za zmanjšanje nevarnosti požara redno čistite hladilna rebra motorja s stisnjenim zrakom. Z območja zvočne izolacije odstranite prah, listje ali druge tujke.
• Prezračevalne odprtine morajo biti vedno proste.
• Izdelek redno čistite z vlažno krpo* in malo mazalnega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele izdelka. Pazite, da v notranjost izdelka ne vdre voda.
• Izdelka nikoli ne potapljajte v vodo ali druge tekočine, da bi ga očistili.

12.2 Vzdrževanje

Napotek:

Izdelek vzdržujte skrbno. Preverite, ali gibljivi deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako poškodovani, da je delovanje izdelka omejeno. Pred uporabo izdelka je treba popraviti poškodovane dele.

Redno, skrbno servisiranje je potrebno, da se ohranita nespremenjen nivo varnosti in zmogljivost izdelka.

Odstranite vse orodje, ki ste ga uporabljali pri vzdrževanju, preden izdelek zaženete ali shranite.

Vse zaščitne in varnostne naprave je treba po zaključenih popravilih in vzdrževalnih delih takoj ponovno namestiti.

Potrebno orodje:

• Montažni ključ (17)
• Viličasti ključ št. 8/10 mm (18)
• Bakrena žična krtača*

* = Ni nujno v obsegu dostave!

12.2.1 Zamenjava in čiščenje vžigalne svečke (5a) (sl. 9)

Razmik med elektrodami = 0,6 mm (razmik med elektrodama, med katerima se ustvari vžigalna iskra). Vžigalno svečko po 10 obratovalnih urah prvič preverite glede umazanije in jo po potrebi očistite s krtačo z bakrenimi žicami.

Nato svečko vzdržujte vsakih 50 obratovalnih ur.

1. Stikalo vžigalne svečke (5) izvlecite iz vžigalne svečke (5a) in nato vžigalno svečko (5a) odstranite s priloženim montažnim ključem (17).
2. Z žično krtačo* očistite vžigalno svečko (5a).

– Močna obloga na vžigalni svečki (5a) je lahko pogojena z naslednjim: prevelikim deležem olja v mešanici goriva, nizka kakovost olja, prestara mešanica goriva ali zamašen zračni filter (10b).

1. Vžigalno svečko (5a) z roko zavrtite do konca v navoj. Pri tem pazite, da se vžigalna svečka (5a) ne bi zatikala.
2. S priloženim montažnim ključem (17) zategnite vžigalno svečko (5a).

12.2.2 Čiščenje zračnega filtra (10b) (sl. 10)

POZOR

Umazani zračni filtri zmanjšajo motorno moč zaradi manjšega dovajanja zraka v uplinjač. Zaradi tega je potrebno redno pregledovanje.

POZOR

Zračnega filtra nikoli ne čistite z bencinom ali vnetljivimi topili.

1. Pritisnite zapah (10a) in odprite pokrov zračnega filtra (10).
2. Odstranite zračni filter (10b).
3. Znova zaprite pokrov zračnega filtra (10), da preprečite vstop tujkov v sesalno cev.
4. Zračni filter (10b) operite v topli milnici.
5. Zračni filter (10b) dobro sperite in pustite, da se posuši na zraku.
6. Odprite pokrov zračnega filtra (10) in zamenjajte zračni filter (10b).
7. Zaprite pokrov zračnega filtra (10).

13 Prevoz

OPOZORILO

Izklopite izdelek in odstranite vtič vžigalne svečke z vžigalne svečke!

POZOR

Nevarnost opeklin!

Vročo zvočno izolacijo držite proč od telesa. Obstaja nevarnost opeklin!

OPOZORILO

Nevarnost poškodbe!

Nenadzorovani in neželeni zagon izdelka lahko povzroči poškodbe.

- Pred vsakim prevažanjem izklopite izdelek, tudi pri krajših razdaljah. Izdelka med prevažanjem zavarujte (tudi v vozilih), da preprečite prevračanje, izgubo goriva, materialne škodo ali osebne poškodbe.

14 Skladiščenje

NEVARNOST

Pri skladiščenju izdelka v bližini morebitnih virov vnetja lahko pride do požara ali eksplozije. To povzroči hude poškodbe ali smrt.

– Odstranite morebitne vire vnetja, kot npr. peči, grelce za vodo na plin, plinske sušilnike ipd.

Izdelek in njegove dodatke hranite v temnem, suhem in zaščitenem pred zmrzaljo mestu, ki je nedostopno otrokom.

Optimalna temperatura shranjevanja je med 5 °C in 30 °C. Izdelek shranjujte v originalni embalaži.

Pokrijte izdelek, da ga zaščitite pred prahom ali vlago. Navodila za uporabo shranjujte skupaj z izdelkom.

14.1 Priprave na skladiščenje

- Izdelka nikoli ne skladiščite z gorivom v rezervoarju za gorivo v stavbi, kjer bi hlapi goriva lahko prišli v stik z odprtim ognjem ali iskrami.

- Počakajte, da se motor ohladi, preden izdelek odstavi- te v zaprtih prostorih.

- Pred skladiščenjem izdelek očistite in opravite vzdrževanje.

- Da preprečite nevarnost požara, na motorju, izpuhu in območju okoli rezervoarja za gorivo ne sme biti trave, listja ali iztekle masti (olja).

- Skladiščenje na prostem ni priporočljivo. Zavarujte izdelek pred nepooblaščenim dostopom.

Potrebno orodje:

- Lovilna posoda*

- sesalna črpalka za gorivo*

14.1.1 Izpuščanje goriva s črpalko za gorivo (sl. 5)

1. Pod cevjo sesalne črpalke za gorivo držite lovilno posodo.

2. Odvijte pokrov rezervoarja (8) in ga odstranite.

3. Cevko črpalke za odsesavanje goriva potisnite v rezervoar za gorivo (9) in gorivo v celoti izčrpajte z čr-palko za odsesavanje goriva.

4. Pokrov rezervoarja (8) znova zategnite.

15 Popravila in naročanje rezervnih delov

Po popravilu ali vzdrževanju se prepričajte, da so vsi varnostno relevantni deli nameščeni in v brezhibnem stanju. Dele, ki bi lahko povzročili telesne poškodbe, shranite na drugim osebam in otrokom nedosegljivem mestu.

POZOR

Po zakonu o odgovornosti za izdelke ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovnih popravil ali neuporabe originalnih nadomestnih delov.

Pooblastite servisno službo ali pooblaščenega strokovnjaka. Enako velja tudi za pribor.

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

NAPOTEK

Pomemben napotek v primeru popravila

Ko izdelek vračate v popravilo, upoštevajte, da ga morate zaradi varnostnih razlogov na servisno postajo poslati brez olja in bencina.

15.1 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov morate navesti naslednje podatke:

- Oznaka modela

- Številka izdelka

- Podatki na tipski ploščici

15.2 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: vžigalna svečka, zračni filter

* = Ni nujno v obsegu dostave!

16 Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Več informacij o odlaganju iztrošene naprave med odpadke izveste pri lokalni skupnosti ali občinski upravi.

Goriva in olja

- Pred odstranjevanjem izdelka med odpadke je treba rezervoar za gorivo in rezervoar za motorno olje izprazniti!

- Gorivo in motorno olje ne sodita med gospodinjske, pač pa ju morate zavreči oz. oddati na zbirno mesto ločeno!

17 Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, će vaš izdelek ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Morebiten vzrok Ukrep
Izdelek se ne zažene Zračni filter je umazan. Očistite/zamenjajte zračni filter.
		Pomanjkljiva oskrba z gorivom. Preverite, ali je v posodi za gorivo do-volj goriva in ali ga po potrebi dolijte.
		Napaka v vodih za gorivo. Preverite, ali so vodi za gorivo prepog-njeni oziroma poškodovani.
		Vžigalna svečka je preveč umazana/mokra zaradi preveč goriva. Odstranite vžigalno svečko, jo očistite in posušite; nato večkrat povlecite za gonsko vrvico; vžigalno svečko znova vstavite.
		Vtič vžigalne svečke ni nameščen. Preverite, ali je vtič vžigalne svečke pravilno nameščen.
		Ni vžigalne iskre. Preverite, ali je vtič vžigalne svečke pravilno nameščen.
		Preverite, ali je svečka umazana in ali je razdalja med elektrodami pravilna.
		Preverite, ali je kabel za vžig poškodo-van.
		Stopite v stik s servisno službo
		Motor je okvarjen. Stopite v stik s servisno službo
		Uplinjač je okvarjen. Stopite v stik s servisno službo
Izdelek se zažene in takoj izklopi.		Napačna nastavitev uplinjača (število vrtljajev v prostem teku). Nastavljanje števila vrtljajev prostega teka
		Napačno nastavljen uplinjač. Nastavljanje števila vrtljajev prostega teka
		Zračni filter je umazan Stopite v stik s servisno službo
		Vžigalna svečka je umazana Očistite ali zamenjajte zračni filter.
Nastajanje dima		Napačna mešanica goriva. Uporabljajte mešanico 2-taktnega olja v mešalnem razmerju 40:1.
		Napačno nastavljen uplinjač. Stopite v stik s servisno službo
Izdelek ne deluje s polno močjo		Zračni filter je umazan. Očistite ali zamenjajte zračni filter.
		Vžigalna svečka je umazana Očistite ali zamenjajte vžigalno svečko.
		Napačno nastavljen uplinjač. Stopite v stik s servisno službo

18 EU izjava o skladnosti

Prevod originalne izjave o skladnosti

Proizvajalec:

Scheppach GmbH

S polno odgovornostjo izjavljamo, da je tukaj opisani izdelek v skladu z veljavnimi smernicami in standardi.

Znamka: SCHEPPACH

Oznaka izdelka: Backpack puhalnik listja – LB5200BP

Št. art. 5911103903

Direktive EU:

2014/30/EU, 2006/42/EG, 2000/14/EG_2005/88/EG, 2016/1628/EU, 2011/65/EU*,

* Zgoraj opisani predmet izjave izpolnjuje predpise Direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junij 2011 za omejevanje uporabe določenih nevarnih snovi v električnih in elektronskih napravah.

Uporabljeni standardi:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/EU

Emisije. Št.: e24*2016/1628*2017/656SHB1/P*0101*00

Pooblaščenec za dokumentacijo:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

Opasnost po zdravlje!

Udisanje isparenja goriva/ulja za podmazivanje i izduvnih gasova može dovesti do ozbiljnog narušavanja zdravlja, a u ekstremnom slučaju i do smrti.

– Nemojte udisati isparenja goriva/ulja za podmazivanje i izduvne gasove.
– Proizvod koristite samo na otvorenom.

UPOZORENJE

Očitne pomanjkljivosti morate naznaniti v roku 8 dni po prejemu blaga, v nasprotnem kupec izgubi vse pravice v primeru takih pomanjkljivosti. Garancijo za naše stroje jamčimo pri pravilnem ravnanju v trajanju zakonskega roka veljavnosti garancije ob predaji na tak način, da vsak del stroja, ki postane v tem času dokazljivo neuporaben zaradi napak v materialu ali izdelavi, zamenjamo brezplačno. Za dele, ki jih ne izdelujemo sami, jamčimo samo v tolikšni meri, kolikor nam dopušča naša pravica do dobaviteljev. Stroške vstavljanja novih delov nosi kupec. Zahtevki za zamenjavo in znižanje cene niso sprejemljivi.

Garantii EE
