Tip produs	Suflant termic în spate
Marcă / Model	Scheppach / LB5200BP
Tip motor	Motor în 2 timpi, răcire cu aer
Capacitate cilindrică	51,7 cm³
Putere nominală	1,4 kW
Turație maximă	8000 min⁻¹
Turație de mers în gol	3500 ± 300 min⁻¹
Viteza maximă a aerului	295 km/h
Volum maxim de aer	18 m³/min
Rezervor de combustibil	1 litru
Amestec combustibil/ulei	40:1 (fără plumb 95 min + ulei 2T JASO FD/ISO-LEGD)
Dimensiuni (L × l × H)	1380 × 400 × 450 mm
Lungimea totală a duzei	1180 mm
Greutate	7,84 kg
Nivel de presiune sonoră	95,2 dB (A) (incertitudine 3,0 dB)
Nivel de putere sonoră garantat	114 dB (A)
Vibrații (mâner față)	1,79 m/s²
Vibrații (mâner spate)	2,3 m/s²
Emisii CO₂	1069 g/kWh
Piese de uzură	Bujie de aprindere, filtru de aer
Utilizare prevăzută	Suflare frunze și deșeuri ușoare de grădină
Curățare / Întreținere	Curățați filtrul de aer cu apă cu săpun; bujia la fiecare 50 de ore
Siguranță	Ochelari, protecție auditivă, mănuși, încălțăminte solidă
Garanție	Garanție legală – piese defecte înlocuite gratuit

Întrebări frecvente - LB5200BP SCHEPPACH

Ce tip de combustibil să folosesc?

Folosiți un amestec de benzină fără plumb (ROZ 95 min) și ulei pentru motor în 2 timpi (standard JASO FD/ISO-LEGD) într-un raport de 40:1. Nu folosiți niciodată benzină pură.

Cum să pornesc motorul la rece?

Puneți pârghia starterului în poziția 'închis', puneți comutatorul On/Off pe 'I', apăsați de 7 ori pompa de amorsare 'Primer', apoi trageți de 3 până la 5 ori de demarorul cu cablu. După pornire, puneți starterul în poziția 'deschis'.

Cum să pornesc motorul la cald?

Puneți starterul în poziția 'deschis', puneți comutatorul pe 'I' și trageți de demarorul cu cablu. Dacă motorul nu pornește după câteva încercări, verificați alimentarea cu combustibil și bujia.

Care este capacitatea rezervorului?

Rezervorul de combustibil are o capacitate de 1 litru.

Cum se reglează mersul în gol?

După ce ați pornit motorul, lăsați-l să funcționeze câteva minute în gol. Rotiți șurubul de reglare a mersului în gol (situat lângă carburator) în sens orar pentru a crește turația, antiorar pentru a o scădea, până când motorul funcționează stabil.

Ce întreținere regulată este necesară?

Curățați filtrul de aer la fiecare 10 ore de funcționare (cu apă cu săpun). Verificați și curățați bujia de aprindere după 10 ore, apoi la fiecare 50 de ore. Controlați distanța dintre electrozi (0,6 mm).

Suflantul nu pornește, ce fac?

Verificați nivelul combustibilului, că amestecul este corect, că filtrul de aer este curat, că bujia este uscată și conectată. Dacă nu există scânteie, verificați cablul de aprindere și bujia. Dacă problema persistă, contactați serviciul de asistență.

Pot folosi suflantul pentru a aspira frunze?

Nu, acest model este doar un suflant. Nu are funcție de aspirare.

Ce echipamente de siguranță să port?

Purtați întotdeauna ochelari de protecție, căști antifonice, mănuși, încălțăminte solidă și pantaloni lungi. Îndepărtați persoanele și animalele la cel puțin 15 metri.

Cum să depozitez aparatul?

Goliți rezervorul de combustibil, lăsați motorul să se răcească, curățați-l și depozitați-l într-un loc uscat, ferit de îngheț și la îndemâna copiilor.

MANUAL DE UTILIZARE LB5200BP SCHEPPACH

RO Suflantă de frunze backpack | Traducerea instrucțiunilor de utilizare originale ..... 307

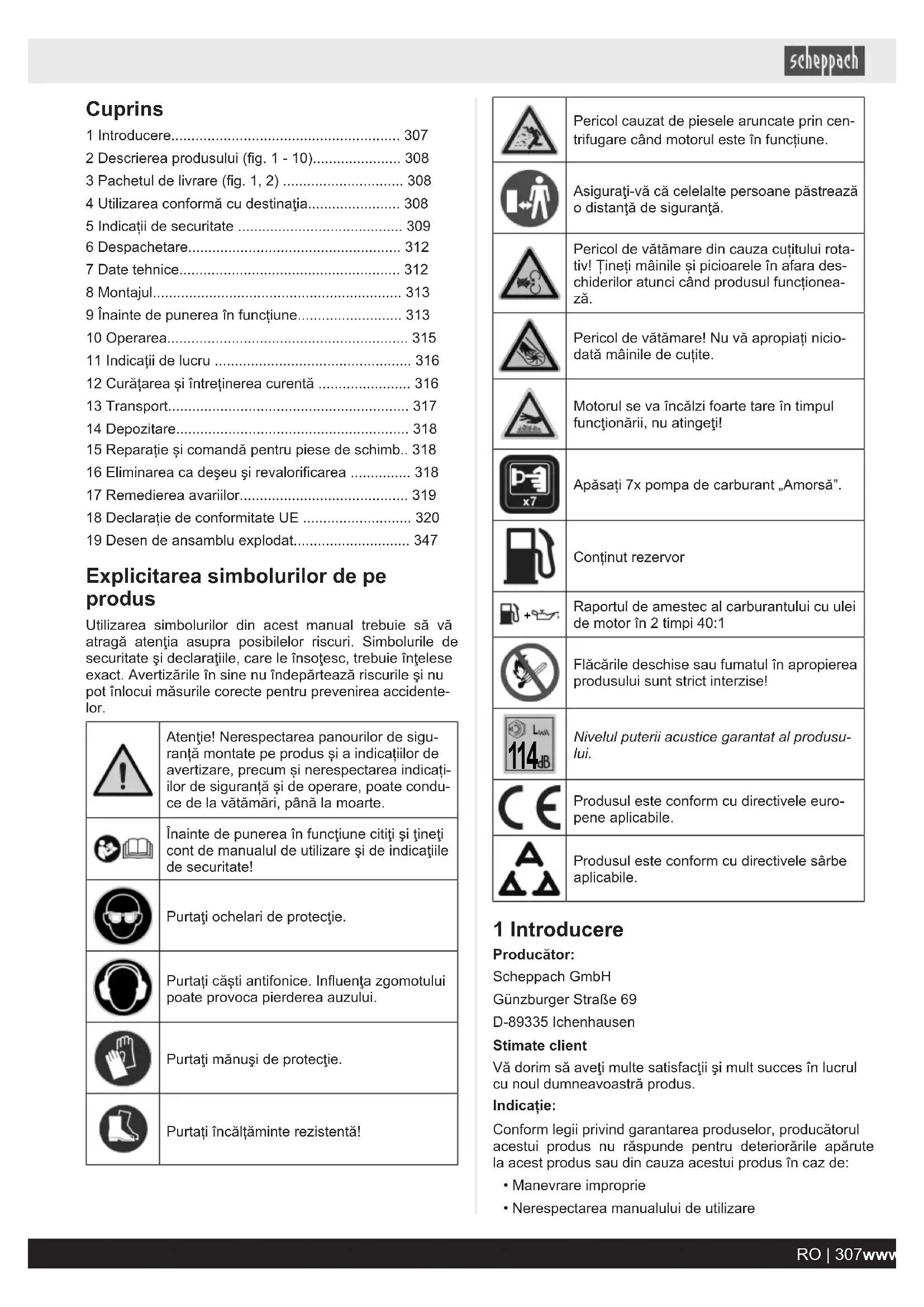

1 Introducere.... 307
2 Descrierea produsului (fig. 1 - 10).... 308
3 Pachetul de livrare (fig. 1, 2) ...... 308
4 Utilizarea conformă cu destinația.... 308
5 Indicatii de securitate 309
6 Despachetare.... 312
7 Date tehnice.... 312
8 Montajul.... 313
9 Înainte de punerea în funcțiune.... 313
10 Operarea.... 315
11 Indicatii de lucru 316
12 Curățarea și întreținerea curentă 316
13 Transport.... 317
14 Depozitare.... 318
15 Reparație și comandă pentru piese de schimb.. 318
16 Eliminarea ca deșeu și revalorificarea ..... 318
17 Remedierea avariilor.... 319
18 Declaratie de conformitate UE 320
19 Desen de ansamblu explodat.... 347

Explicitarea simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Atenție! Nerespectarea panourilor de siguranță montate pe produs și a indicațiilor de avertizare, precum și nerespectarea indicatiilor de siguranță și de operare, poate conduce de la vătămări, până la moarte.
	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Purtați ochelari de protecție.
	Purtați căști antifonice. Influența zgomotului poate provoca pierderea auzului.
	Purtați mănuși de protecție.
	Purtați încălțăminte rezistentă!

	Pericol cauzat de piesele aruncate prin centrifugare când motorul este în funcțiune.
	Asigurați-vă că celelalte persoane păstrează o distanță de siguranță.
	Pericol de vătămare din cauza cuțitului rotativ! Țineți mâinile și picioarele în afara deschiderilor atunci când produsul funcționează.
	Pericol de vătămare! Nu vă apropiați niciodată mâinile de cuțite.
	Motorul se va încălzi foarte tare în timpul funcționării, nu atingeți!
	Apăsați 7x pompa de carburant „Amorsă”.
	Conținut rezervor
	Raportul de amestec al carburantului cu ulei de motor în 2 timpi 40:1
	Flăcările deschise sau fumatul în apropierea produsului sunt strict interzise!
	Nivelul puterii acustice garantat al produsu-lui.
	Produsul este conform cu directivele euro-pene aplicabile.
	Produsul este conform cu directivele sârbe aplicabile.

1 Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie

• Nerespectarea manualului de utilizare

• Reparații executate de terțe persoane, specialiști neautorizați

• Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația

Acordati atentie:

Manualul de utilizare face parte integrantă din acest produs.

Acesta conține indicatii importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiti costuri de reparatie, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2 Descrierea produsului (fig. 1 - 10)

1. Comutator de pornire / oprire
2. Mâner
   2a. Šurub de fixare
3. Centură port-aparat
   3a. Catarame
4. Unitatea motorului
5. Fişa bujiilor
   5a. Bujie
6. Pârghie de şoc
7. Demaror cu cablu de tractiune
8. Capac rezervor
9. Rezervor de combustibil
10. Capacul filtrului de aer
    10a. Blocare
    10b. Filtru de aer
11. Pârghie de accelerare
    11a. Pârghie de imobilizare
12. Tub flexibil
    12a. Etrier de ghidare
    12b. Colier pentru furtun (mare)
    12c. Colier pentru furtun (mic)
13. Tub superior
14. Tub inferior
    14a. Şurub cu cap semirotund
15. Duză
    15a. Şurub cu cap semirotund
16. Sticlă de amestec ulei-benzină
17. Cheie de montare
18. Cheie fixă de 8/10 mm
19. Cheie imbus 4 mm
20. Cheie imbus 5 mm
21. Colier pentru cablu
22. Amorsă
23. Şurub de reglaj (mers în gol)

3 Pachetul de livrare (fig. 1, 2)

Poz. Număr Denumire

1. 1 x Unitatea motorului
2. 1 x Tub flexibil
   12b. 1 x Colier pentru furtun (mare)
   12c. 1 x Colier pentru furtun (mic)
3. 1 x Tub superior
4. 2 x Tub inferior
   14a. 2 x Şurub cu cap semirotund
5. 1 x Duză
   15a. 1 x Şurub cu cap semirotund
6. 1 x Sticlă de amestec ulei-benzină
7. 1 x Cheie de montare
8. 1 x Cheie fixă de 8/10 mm
9. 1 x Cheie imbus 4 mm
10. 1 x Cheie imbus 5 mm
11. 3 x Colier pentru cablu

1 x Suflantă de frunze backpack

1 x Manual de exploatare

4 Utilizarea conformă cu destinația

Utilizați suflanta de frunze numai în următoarele scopuri:

- Este destinată colectării frunzelor sau a deșeurilor generale de grădină, cum ar fi resturile de la tuns sau pentru a le îndepărta din locuri greu accesibile.

Produsul se va utiliza numai conform destinației. Orice al-tă utilizare în afară de aceasta nu este conformă cu utilizarea prevăzută. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.

Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.

Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.

Prescriptiile de securitate, de lucru și de întreținere curență emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

Vă rugăm să aveți în vedere că produsele noastre nu au fost construite având ca destinație exploatarea profesională sau industrială. Nu preluăm garanția dacă produsul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Explicitarea cuvintelor de semnalizare din manualul de utilizare

PERICOL

Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.

! AVERTIZARE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă.

PRECAUTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.

ATENTIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/pose-sie.

5 Indicații de securitate

Indicații generale de securitate

! AVERTIZARE

Pentru siguranța dumneavoastră, vă rugăm să citiți cu atenție acest manual și indicațiile generale de securitate înainte de a pune în funcțiune produsul. Dacă cesionați produsul unor terți, atașați întotdeauna acest manual de utilizare.

! AVERTIZARE

Utilizați numai carburanți recomandați în acest manual.

! AVERTIZARE

Nu utilizați niciodată carburant care nu este amestecat cu ulei în 2 timpi. Acest lucru poate provoca deteriorări permanente ale motorului și exclude garanția legală a producătorului pentru acest produs. Nu utilizați niciodată un amestec de carburant, care este depozitat pe o perioadă de 90 zile.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare!

5.1 Instruire

• Citiți întregul manual de utilizare înainte de utilizarea produsului.
• Familiarizați-vă cu dispozitivele de control sau de reglare și cu utilizarea corectă a produsului.
• Învățați cum să opriți produsul în caz de urgentă.

• Folositi produsul numai conform destinatiei pentru:

• Mișcarea și adunarea frunzelor și a ierbii cu greutate limitată diferită și de dimensiuni mici prin suflare.

• Colectarea prin aspirare a frunzelor și a ierbii, a diverselor deșeuri cu greutate limitată și de dimensiuni mici, cu excepția lichidelor de orice fel.

– Produsul nu trebuie utilizat pentru a colecta produse inflamabile sau explozive, cărbuni încinși, cenușă, țigări aprinse și bucăți de crengi, obiecte ascuțite, obiecte metalice, pietre și alte obiecte care ar putea fi periculoase pentru operator. Acest lucru poate duce la vătămări și la deteriorarea produsu-lui.

• Copiii nu au permisiunea de a lucra cu acest produs.
• Acest produs nu poate fi utilizat de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduce sau de către persoane care nu dispun de experienta și cunoștințele necesare.
• Nu folositi niciodată produsul atunci când în apropiere se află persoane, în special copii sau animale.
• Nu permiteți niciodată altor persoane care nu sunt familiarizate cu aceste instrucțiuni să utilizeze produsul. Reglementările locale pot specifica vârsta minimă a utilizatorilor.
• Nu utilizați produsul atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Nu utilizați produsele, atunci când sunteți obosit.
• Predați toate documentele atunci când transferați produsul unor terțe părți.
• Vă rugăm să rețineți că utilizatorul este responsabil pentru accidentele sau pericolele la adresa altor persoane sau a proprietății dumneavoastră.
• Efectuați întotdeauna o inspecție vizuală înainte de utilizare pentru a verifica dacă unitatea de tocare, șuruburile unității de tocare și alte elemente de fixare sunt fixate, dacă carcasa nu este deteriorată și dacă dispozitivele de protectie și de ecranare sunt la locul lor. Înlocuiti componentele uzate sau deteriorate în set pentru a menține echilibrul. Înlocuiti etichetele deteriorate sau ilizibile.

5.2 Indicații generale

• Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
• Dacă aveți păr lung, purtați o plasă pentru păr.
• Purtati întotdeauna mănuși de protecție, ochelari de protecție, căști antifonice, încălțăminte rezistentă și pantaloni lungi atunci când lucrați cu acest produs.
• Opriți întotdeauna motorul produsului atunci când îl puneti jos și înainte de a lucra la el.
• Verificați dacă capacele și dispozitivele de protectie cu privire la deteriorări și la poziția corectă. Înlocuiti-le dacă este necesar.
• Nu utilizati niciodată produsul cu dispositive de siguranță defecte sau fără dispositive de siguranță.

! AVERTIZARE

Carburantul este foarte inflamabil:

• Depozitați carburantul în recipiente special concepute în acest scop.
• Opriți motorul cu ardere internă înainte de alimentare și lăsați-l să se răcească.

- Alimentați cu carburant doar în aer liber și nu fumați în timpul alimentării.

- Deschideti cu grijă și încet capacul rezervorului de carburant. Așteptați ca presiunea să se echilibreze și abia apoi scoateți complet capacul rezervorului.

- Pentru alimentare utilizati o pâlnie adecvată sau o teavă de umplere, astfel încât să nu se poată scurge carburant la motorul cu ardere internă și carcasă. Nu umpleți excesiv rezervorul de carburant!

- Alimentarea cu carburant se efectuează înainte de pornirea motorului. Nu deschideți bușonul rezervorului și nu adăugați carburant în timp ce motorul este în funcțiune sau imediat după deconectarea produsului.

- Dacă s-a revărsat carburant, nu încercați să porniți motorul. În schimb, produsul trebuie îndepărtat de pe suprafața contaminată cu carburant. Orice încercare de aprindere trebuie evitată până la disiparea vaporilor de carburant.

- Ştergeti întotdeauna carburantul vârsat.

- Porniți produsul cu distanța de cel puțin 3 m față de locul de încărcare a carburantului.

- În cazul în care carburantul ajunge pe haine, acestea trebuie schimbate.

- Capacul rezervorului de carburant trebuie să fie înșurubat și strâns corespunzător după fiecare realimentare. Produsul nu trebuie să fie pus în funcțiune fără capacul original înșurubat la rezervor.

- Înlocuiti amortizoarele de zgomot defecte.

- Efectuați o inspecție vizuală înainte de a utiliza produ- sul. Verificați în special:

- Pârghia de accelerare trebuie să se miște liber și trebuie să revină în poziția neutră în mod independent și rapid.

- Butonul de pornire/oprire trebuie să fie uşor de utilizat.

- Toate cablurile electrice, cum ar fi cablurile pentru bujii și fișa bujiilor, trebuie să fie în stare perfectă pentru a evita formarea scânteilor. Fișa bujiilor trebuie să fie bine așezată pe bujie.

– Păstrați mânerele uscate, curate, fără urme de ulei și unsoare. Mânerele și dispozitivele de protecție nu trebuie să fie deteriorate.

- Suflanta nu trebuie să fie deteriorată.

- Sacul de colectare nu trebuie să fie deteriorat.

- Înainte de începerea lucrului, îndepărtați întotdeauna orice obiect care se află pe sol și care în timpul funcționării produsului

- ar putea fi aruncat (atunci când este folosit ca suflantă)

- ar putea să blocheze tubul de vid (atunci când este utilizat ca un colector cu vid)

- ar putea fi o sursă de pericol (pietre, crengi, sârmă de fier, oase etc.)

5.3 Functionare

- Păstrați-vă mâinile și picioarele la distanță față de pie- sele în rotație.

- Nu puneți în funcțiune motorul cu ardere internă în spații închise, unde se poate acumula monoxid de carbon periculos.

- Nu montați pe aparat produse sau accesorii care nu sunt destinate sau aprobate de producător.

- Mentineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.

- Nu utilizați un produs al cărei întrerupător este defect. Un produs care nu mai poate fi pornit sau oprit este periculos și trebuie reparat.

- Nu utilizati niciodată produsul:

– fără montarea tuturor accesoriiilor destinate fiecă-rei utilizări (atunci când este utilizat ca aspirator de frunze sau suflantă de frunze)

– dacă în apropiere se află persoane, în special copii sau animale de companie.

- în spații închise, în atmosfere potențial explozive în care sunt prezente lichide, gaze sau pulberi inflamabile.

- Asigurați-vă întotdeauna că aveți un suport sigur și ferm, astfel încât să puteți controla produsul și să vă mențineți poziția de lucru chiar și în cazul unor mișcări neașteptate.

- Dacă este posibil, evitați să lucrați pe soluri umede și alunecoase. Evitați să lucrați pe un teren accidentat sau abrupt care nu garantează operatorului o poziție de lucru sigură.

- Deplasați-vă încet, nu alergați. Fiți atenți la caracteristicile terenului și la eventualele obstacole.

- Asigurati-vă că produsul este complet asamblat înainte de a-l porni.

- Porniți produsul cu distanța de cel puțin 3 m față de locul de încărcare a carburantului.

- Persoanele trebuie să păstreze o distanță de siguranță de cel puțin 15 metri față de zona de lucru.

- Nu îndreptați amortizorul de zgomot și, prin urmare, gazele evacuate către materiale combustibile.

- Nu efectuati nicio modificare la motor.

- Nu suprasolicitați produsul. Folosiți unealta desemna-tă pentru munca dumneavoastră. Cu unealta potrivită, puteți lucra mai bine și mai sigur în domeniul de pute-re specificat.

- Asigurati-vă că produsul nu intră în contact cu corpuri străine sau cu corpuri străine și praf care pot fi agitate de aer.

- Nu îndreptați niciodată jetul de aer spre oameni sau animale.

- Nu introduceti niciodată obiecte în orificiile produsului și evitați să aspirați obiecte mari care ar putea deteriora suflanta.

• Tineți-vă mâinile departe de grila de admisie și de ie-șirea de aer în timpul utilizării și nu blocați niciodată suflanta.

- Opriti motorul:

- La transformarea produsului din aspirator de frunze în suflantă de frunze.

– Dacă lăsați produsul nesupravegheat.

- Înainte de alimentarea cu carburant.

– Atunci când schimbați spațiul de lucru.

- Opriti motorul și deconectați fișa bujiilor:

• Înainte de lucrările de curățare și întreținere.
  – în cazul în care un corp străin este aspirat. Inspectați produsul pentru a vedea dacă este deteriorat înainte de a-l pune din nou în funcțiune.
  – Dacă produsul începe să vibreze anormal.

• Atunci când nu utilizati produsul.

• Nu lăsați produsul cu motorul încins pe frunze, iarbă uscată sau alte materiale combustibile. Pericol de incendiu!

• Nu lucrați cu produsul în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Produsul produce scântei care pot aprinde praful sau vaporii.
• Avertizare! Nu lucrați în apropierea ferestrelor deschise. Fiți atenți la copii, la animalele de companie și suflați obiectele străine în siguranță.
  • Tineți copiii și alte persoane la distanță în timpul utilizării produsului. În cazul devierii puteți pierde controlul asupra produsului.
• Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mentineți în permanență echilibrul. Acest lucru vă oferă un control mai bun al uneltei în situații neprevăzute.
• Fiți atenți, țineți seama la ceea ce faceți și folositi rați-unea atunci când lucrați cu unealta. Nu utilizați uneal-ta, dacă sunteți obosit sau sub influența drogurilor, al-coolului sau medicamentelor. Un moment de neaten-tie la utilizarea uneltei poate provoca cele mai serioa-se vătămări.
• Evitați o punere în funcțiune involuntară. Dacă aveți degetul pe comutator atunci când transportați unealta, acest lucru poate duce la accidente.
• Scoateți uneltele de reglare sau cheile pentru şuruburi înainte de a porni unealta. O unealtă sau cheie care se află în partea rotativă a aparatului poate cauza vătămări.
• Se recomandă ca produsul să fie utilizat numai la ore rezonabile - nu la primele ore ale dimineții sau noap-tea târziu, când alte persoane pot fi deranjate.
• Înainte de a începe să suflați, desprindeți corpurile străine cu o greblă și o mătură.
• În condiții de praf, umeziți ușor suprafața sau folositii un dispozitiv de irigare, dacă este disponibil.
• Se recomandă să fie utilizată întreaga extensie a duzei de suflare pentru ca fluxul de aer să poate acționa în apropierea solului.

5.4 Întreținerea curentă și depozitarea

• Întrețineți uneltele cu atenție. Verificați dacă piesele mobile funcționează corect și nu se blochează, dacă piesele sunt rupte sau deteriorate în așa fel încât funcția uneltei este afectată. Dispuneți repararea pie-selor deteriorate înainte de utilizarea aparatului. Multe accidente își au cauza în întreținerea insuficientă a uneltelor.

• Nu efectuați nicio lucrare asupra produsului, care nu este descrisă în acest manual.

• Nu păstrați niciodată produsul cu carburant în rezervor în interiorul unei clădiri în care ar vaporii de carburant ar putea intra în contact cu flacără deschisă sau scântei.

• Lăsați motorul să se răcească înainte de lucrările de întreținere curentă și curățare, precum și înainte de depozitare.
• Păstrați motorul, amortizorul de zgomot și rezervorul de combustibil libere de praf, crengi și frunze. Pericol de incendiu!
• Goliți rezervorul numai în aer liber sau în încăperi bine ventilate.
• Purtatii mănuși în timpul lucrărilor de întreținere.
• Din motive de securitate, nu utilizati niciodată produsul cu piese uzate sau deteriorate. Piesele deteriorate trebuie înlocuite sau reparate. Utilizați numai piese de schimb originale. Piesele defecte pot provoca vătămări sau pot deteriora produsul.
• Îndepărtați toate uneltele utilizate pentru întreținere curentă înainte de a utiliza sau depozita produsul.
• Depozitați produsul în afara razei de actiune a copiilor.

5.5 Transportul

• Dacă produsul trebuie purtat, trebuie să:

– opriți motorul și deconectați fișa bujiilor.
- transportați aparatul de mânere. Nu ridicati produ- sul de tevi.

- La transportul într-un autovehicul, scoateți tevile și încărcați produsul astfel încât să nu existe un pericol pentru persoane. Pentru a preveni vărsarea carburantului, deteriorările și vătămările, asigurați produsul împotriva răsturnării atunci când îl transportați în vehicule.

5.6 Protecția mediului

• Asigurati-vă că nu pătrunde carburant în sol.
• Eliminați ambalajele și deșeurile în conformitate cu legislația locală aplicabilă.
• Combustibilul rezidual, uleiurile și lichidul utilizat pentru curățare trebuie eliminate într-un mod ecologic!
• Eliminați acest produs în mod corespunzător, în conformitate cu reglementările în vigoare în țara dumneavoastră.

5.7 Manevrarea în siguranță a carburanților

! AVERTIZARE

Carburantii și vaporii de carburant sunt inflamabili și pot provoca leziuni grave în caz de inhalare și pe piele. Prin urmare, trebuie să se acorde atenție la manevrarea carburantului și să se asigure o bună ventilație.

• Opriți motorul cu ardere internă înainte de alimentare și lăsați-l să se răcească.

• Alimentați cu carburant doar în aer liber și nu fumați în timpul alimentării. Evitați flăcările deschise (pericol de explozie!).

• Purtatii mănuși atunci la alimentarea cu carburant.

• Aveți grijă să nu vărsați carburant sau ulei.
• Dacă s-a revărsat carburant, nu încercați să porniți motorul. În schimb, produsul trebuie îndepărtat de pe suprafața contaminată cu carburant. Orice încercare de aprindere trebuie evitată până la disiparea vaporilor de carburant. Schimbați-vă imediat hainele dacă ați vărsat carburant sau ulei pe ele.
• Asigurati-vă că nu pătrunde carburant în sol.
• Capacul rezervorului de carburant trebuie să fie înșurubat și strâns corespunzător după fiecare realimentare. Produsul nu trebuie să fie pus în funcțiune fără capacul original înșurubat la rezervor.
• Verificați din motive de securitate conducta de carburant, rezervorul de carburant, bușonul rezervorului și racordurile regulat privind deteriorările, îmbătrânirea (fragilitatea), stabilitatea și locurile neetanșe și schimbați-le, dacă este necesar.
• Transportați și păstrați carburantul numai în recipientele prevăzute în acest sens (canistre).
• Tineți copiii departe de carburanti.
• Nu transportați și nu depozitați carburanții în apropierea substanțelor inflamabile sau ușor inflamabile, a scânteilor sau a focului deschis.
• Porniți produsul cu distanța de cel puțin 3 m față de locul de încărcare a carburantului.
• Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.
• Opriti motorul cu ardere internă înainte de alimentare și lăsați-l să se răcească.

5.8 Riscuri reziduale

Produsul este construit în conformitate cu tehnologia de ultimă oră și cu normele de siguranță recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și manualul de utilizare sunt respectate în totalitate.
• Utilizați produsul care este recomandat în acest manual de utilizare. Astfel veți obține performanțe optime a produsului dumneavoastră.
• Evitați o punere în funcțiune involuntară a produsului.
• Când produsul este în funcțiune, țineți mâinile la distanță de zona de lucru.
• Respectați indicațiile de întreținere curentă și de securitate prevăzute în manualul de utilizare.
• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.

AVERTIZARE

În timpul lucrărilor mai lungi, pot apărea tulburări ale circulației la măinile operatorului (sindromul degetelor albe) din cauza vibrațiilor.

Sindromul degetelor albe este o afectiune vasculară, în cazul căreia vasele mici de sânge produc crampe subite la degetele de la mâini și de la picioare. Zonele afectate nu mai sunt aprovizionate suficient cu sânge și arata astfel extrem de palide. Utilizarea frecventă a producelor cu vibrații poate provoca leziuni nervoase la persoanele a căror circulație sanguină este afectată (de exemplu, fumători, diabetici).

Dacă observați afectări neobișnuite, încetați imediat lucrul și consultați un medic.

6 Despachetare

AVERTIZARE

Produsul și materialele de ambalare nu sunt jucării pentru copii!

Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

• Deschideti ambalajul și scoateți cu precauție produsul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă produsul și accesoriiile prezintă deteriorări de la transport. Eventualele prejudicii trebuie semnalate companiei de transport, prin care a fost livrat produsul. Reclamațiile ulterioare nu sunt admise.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
• În cazul accesorilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.

7 Date tehnice

Tipul de motor Motor în 2 timpi,	răcit cu aer
Turația de mers în gol 3500 ± 300 min	-1
Turație max. a motorului 8000 min	-1
Puterea nominală a motorului 1,4 kW
Capacitate cilindrică 51,7 cm	3
Dimensiuni L x l x h 1380 x 400 x 450 mm
Lungime totală tub de suflare 1180 mm
Viteza aerului max. 295 km/h
Volumul de aer max.	18 m^3/min
Volumul rezervorului de combustibil	1 litri
Emisii de CO2	1069 g/kWh
Masă 7,84 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

Zgomot și vibratie

AVERTIZARE

Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul generat de mașină depășește 85 dB, vă rugăm ca dvs. și persoanele aflate în apropiere să purtați căști antifonice adecvate.

Valorile caracteristice de zgomot

Nivelul presiunii acustice L_pA	95,2 dB
Imprecizie de măsurare K_pA	3,0 dB
Nivelul puterii acustice L_wA	110,9 dB
Nivel de putere acustică L_wA garantat 114 dB
Imprecizie de măsurare K_wA	3,0 dB

Dacă este necesar, respectați perioadele de odihnă și limitați durata de lucru la minimul necesar.

Valori ale vibrațiilor (leagăn mână-braț)

Vibrația ahv
Mâner frontal 1,79 m/s2
Mâner spate 2,3 m/s2
Imprecizie de măsurare Kh	1,5 m/s2

Limitați zgomotul produs și vibrațiile la minimum!

• Utilizați numai produse ireproșabile.
• Întrețineți și curățați regulat produsul.
• Adaptați modul dumneavoastră de lucru cu produsul.
• Nu suprasolicitați produsul.
• Dacă este cazul, permiteti verificarea produsului.
• Deconectați produsul când nu este folosit.
• Purtați mănuși.

Respectați următoarele indicații, pentru a reduce pericolele:

• Păstrați-vă corpul și în special mâinile calde în timpul vremii reci.
• Faceți regulat pauze și mișcați-vă mâinile în timpul acestora pentru a stimula circulația.
• Asigurați o vibrație cât mai redusă posibil a produsului prin întreținere curentă regulată și piese fixe pe produs.

8 Montajul

Indicatie:

Aşezati produsul pe o suprafață plană și nivelată.

Unealtă necesară:

• Cheie de montare (17)

8.1 Asamblarea tubului de suflare (fig. 3, 4)

1. Ataşati colierele de furtun (12b/12c) la tubul flexibil (12).
2. Împingeți tubul flexibil (12) peste racordul de la unitatea motorului (4) și strângeți ferm colierul de furtun (12b). Utilizați o cheie de montare (17).
3. Aşezati mânerul (2) pe tubul superior (13) și aliniatî mânerul (2) și ghidajul.
4. Înşurubați mânerul (2) cu tubul superior (13) prin strângerea fermă cu mâna a şurubului de fixare (2a) în sens orar.
5. Împingeți tubul superior (13) cu mânerul (2) în tubul flexibil (12) și fixați-l cu colierul de furtun (12c). Utilizați o cheie de montare (17).
6. Fixați cablul cu etrierul de ghidare (12a) la tubul flexibil (12).
7. Împingeti tubul inferior (14) peste tubul superior (13) și blocați-l prin rotire în sens orar. Asigurați îmbinarea apoi cu şurubul cu cap semirotund (14a). În acest sens, utilizati o cheie de montare (17).
8. Împingeți al doilea tub inferior (14) pe tubul inferior de- ja montat (14) și blocați-l de asemenea prin rotire în sens orar. Asigurați îmbinarea apoi cu şurubul cu cap semirotund (14a). Utilizați o cheie de montare (17).
9. Împingeti duza (15) peste tubul inferior (14) și blocați-I prin rotire în sens orar. Asigurați îmbinarea apoi cu şurubul cu cap semirotund (15a). În acest sens, utilizați o cheie de montare (17).

9 înainte de punerea în funcțiune

ATENTIE

Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!

ATENTIE

Efectuați montajul și setările produsului întotdeauna cu motorul oprit și deconectați fișa bujiei.

ATENTIE

Produsul este livrat fără amestec de carburant și ulei. Prin urmare, este esențial să faceți plinul de amestec de carburant/ulei înainte de punerea în funcțiune.

Utilizați numai un amestec din carburant fără plumb (min. ROZ 95) și ulei special de motor în 2 timpi (JASO FD/ISO - L - EGD).

AVERTIZARE

Nu utilizați niciodată carburant care nu este amestecat cu ulei în 2 timpi. Acest lucru poate provoca deteriorări permanente ale motorului și exclude garanția legală a producătorului pentru acest produs. Nu utilizați niciodată un amestec de carburant, care este depozitat pe o perioadă de 90 zile.

AVERTIZARE

Pericol pentru sănătate!

Inhalarea vaporilor de carburant/ulei de lubrifiere și a gazelor evacuate poate provoca daune grave pentru sănătate, pierderea cunoștinței și, în cazuri extreme, moartea.

• Nu inhalati vapori de carburant/ulei de lubrifiere și gaze evacuate.
• Utilizați produsul numai în aer liber.

AVERTIZARE

Carburanții și vaporii de carburant sunt inflamabili și pot provoca leziuni grave în caz de inhalare și pe piele. Prin urmare, trebuie să se acorde atenție la manevrarea carburantului și să se asigure o bună ventilație.

AVERTIZARE

Carburantul și amestecul de carburant și ulei sunt foarte inflamabile!

AVERTIZARE

Pericol de vătămare!

Dacă direcționați fluxul de aer spre oameni, animale sau obiecte, puteți provoca vătămări și deteriorări.

– Orientati fluxul de aer departe de aceștia.
- Nu orientați fluxul de aer pe alte persoane, animale sau obiecte.
- Nu îndepărtați prin suflare obiecte dure cum ar fi pietre sau ramuri.

AVERTIZARE

Pericol de vătămare

Obiectele aruncate și piesele care se rotesc pot provoca vătămări grave.

• Asigurati-vă că celelalte persoane păstrează o distanță de siguranță suficientă.
• Tineți persoanele neparticipante la distanță de produs.
  – Tineți produsul în față.
• Nu orientați niciodată produsul către dumneavoastră, către alte persoane sau animale.
• Asigurați-vă întotdeauna că niciun obiect sau praf nu este suflat în direcția oamenilor sau a animalelor și că obiectele nu sunt deteriorate.
  – Respectați întotdeauna direcția vântului și nu lucrați niciodată împotriva vântului.

Indicații:

• Asezați produsul pe o suprafață plană și nivelată.
• Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.

Se recomandă ca, înainte de fiecare utilizare sau după o cădere a produsului, să-l verificați cu atenție cu privire la eventuale deteriorări. Dacă se constată deteriorări, acestea trebuie remediate imediat de către dvs. sau de către un centru de service autorizat.

Verificati produsul înainte de fiecare punere în funcțiune:

• Etanseitatea sistemului de carburant
• Stabilitatea tuturor îmbinărilor filetate.
• funcționarea mecanică ușoară a tuturor pieselor mobile.

Unealtă necesară:

• Lavetă/Cârpă*

* = nu este inclus în mod obligatoriu în pachetul de livrare!

9.1 Amestecarea carburantului (Fig. 5)

AVERTIZARE

Evitați contactul direct al pielii cu carburantul și inhala- rea vaporilor de carburant.

1. Motorul trebuie să fie exploatat cu un amestec de carburant din carburant și ulei de motor.
2. Utilizați numai un amestec din carburant fără plumb (min. ROZ 95) și ulei special de motor în 2 timpi (JASO FD/ISO - L - EGD).
3. Amestecati amestecul de carburant conform tabelului de amestec de carburant.
4. Puneti cantitatea corectă de carburant și de ulei în 2 timpi în sticla de amestec ulei-benzină inclusă (16).
5. Agitați apoi bine sticla cu amestec ulei-benzină (16).

Nu malaxați amestecul de carburant în rezervor.

Adăugați uleiul în 2 timpi în conformitate cu tabelul de amestec de carburant.

Carburant Ulei de motor în 2 timpi (1:40)

0,5 litri 12,5 ml

9.2 încărcare carburant (fig. 5)

PERICOL

Pericol de incendiu și explozie!

Umpleți carburant numai când motorul este deconectat și răcit. Nu fumați atunci când alimentați produsul.

PERICOL

Pericol de incendiu și explozie!

Carburantul se poate aprinde în timpul umplerii și poate exploda. Acest lucru duce la arsuri grave sau la deces.

Păstrați recipientele pentru carburant și pentru amestecul de carburant și ulei separat pentru a evita alimentarea greșită cu benzină normală.

• Utilizați în permanență un amestec de ulei și carburant proaspăt.

• Păstrați distanța față de căldură excesivă, flăcări și scântei.

• Încărcați carburant numai în aer liber.

• Purtatii mănuși de protectie.
• Evitați contactul cu pielea și ochii.
• Porniți produsul cu distanța de cel puțin 3 m față de locul de încărcare a carburantului.
• Aveți în vedere neetanșeitățile. Dacă se scurge carburant, nu porniți motorul.
• Pentru alimentare utilizați o pâlnie adecvată sau o țeavă de umplere, astfel încât să nu se poată scurge carburant la motorul cu ardere internă și carcasă.

Nu umpleți excesiv rezervorul de carburant!

1. Amestecati carburantul, așa cum este descris la 9.1.
2. Curățați zona din jurul zonei de umplere. Dacă rezervorul de carburant (9) este contaminat, pot apărea defectiuni. Agitați din nou sticla de amestec ulei-benzină (16) cu amestecul de carburant înainte de a-l turna în rezervor (9).
3. Deschideti cu grijă capacul rezervorului (8), astfel încât să se poată elibera orice suprapresiune existenta.
4. Umpleți amestecul de carburant în rezervorul de combustibil. Nu vărsați la alimentare carburant și nu umpleți rezervorul de combustibil până la refuz.
5. Ştergeti întotdeauna carburantul vârsat.
6. Rotiți capacul rezervorului (8) în sensul acelor de ceasornic, pentru a-l închide.

9.3 Aplicarea centurii port-aparat (3) (fig. 6)

1. Aşezati produsul ca un rucsac, în spate.
2. Închideți cataramele (3a) și trageți de capetele centurii, pentru a tensiona centura port-aparat (3).

9.4 Desfacerea centurii port-aparat (3) (fig. 6)

1. Ridicati cursorii de blocare ai cataramelor (3a), pentru a slabi centura port-aparat (3).
2. În acest scop, deschideți cursorii de blocare ai cataramelor (3a).

10 Operarea

ATENTIE

Este esențial să asamblăți complet produsul înainte de punerea în funcțiune!

AVERTIZARE

Vă rugăm să aveți în vedere dispozițiile legale referitoare la ordonanța privind protecția contra zgomotului.

AVERTIZARE

Îndepărtați-vă la cel puțin 3 metri de punctul de alimentare, înainte de a porni motorul.

AVERTIZARE

Pericol de vătămare!

Dacă direcționați fluxul de aer spre oameni, animale sau obiecte, puteți provoca vătămări și deteriorări.

– Orientați fluxul de aer departe de aceștia.
- Nu orientați fluxul de aer pe alte persoane, animale sau obiecte.
- Nu îndepărtați prin suflare obiecte dure cum ar fi pietre sau ramuri.

AVERTIZARE

Pericol de vătămare

Obiectele aruncate și piesele care se rotesc pot provoca vătămări grave.

• Asigurați-vă că celelalte persoane păstrează o distanță de siguranță suficientă.
• Tineți persoanele neparticipante la distanță de produs.
• Tineți produsul în față.
• Nu orientați niciodată produsul către dumneavoastră, către alte persoane sau animale.
• Asigurați-vă întotdeauna că niciun obiect sau praf nu este suflat în direcția oamenilor sau a animalelor și că obiectele nu sunt deteriorate.
  – Respectați întotdeauna direcția vântului și nu lucrați niciodată împotriva vântului.

10.1 Pornirea motorului (fig. 7)

PERICOL

Utilizați produsul numai în aer liber și niciodată în încă-peri închise sau slab ventilate.

ATENTIE

• Trageți întotdeauna dispozitivul de pornire cu cablu de tractiune drept înainte.
• Mențineți ferm mânerul dispozitivului de pornire cu cablu de tractiune, dacă tractiunea prin cablu pentru pornire este trasă din nou.
• Nu permiteti reculul demarorului palanului cu cablu. Acest lucru poate duce la deteriorări.
  – Nu trageți cablul starter al tractiunii prin cablu pentru pornire pe toată lungimea sa. Acest lucru împiedică ruperea cablului starter.
  – Dacă este necesar, pe vreme rece, repetați procedura de pornire de mai multe ori.

Indicatii:

• Aşezati produsul pe o suprafață solidă înainte de a porni motorul.
• Utilizați pompa de carburant „Amorsă” numai dacă motorul este răcit!
• Dacă motorul este pornit prima oară, sunt necesare mai multe încercări de pornire, până când este alimentat carburantul de la rezervor la motor.

10.1.1 Pornirea când motorul este rece (Fig. 7, 8)

În stare „rece“:

1. Setați pârghia de şoc (6) în poziția „|→|
2. Apăsați comutatorul de pornire/oprire (1) pe poziția de conectare.
3. Apăsați amorsa (22) de 7 ori.
4. Trageți de dispozitivul de pornire cu cablu de tracțiune (7) de 3 până la 5 ori pentru a porni motorul.
5. Dacă motorul funcționează, așteptați scurt și poziționați pârghia de șoc (6) pe poziția,
6. Reglați turația motorului și debitul de aer cu maneta de acceleratie (11).

La temperaturi exterioare ridicate este posibil să trebuiască să pornească fără şoc și când motorul este rece!

10.1.2 Pornirea când motorul este cald (Fig. 7, 8)

Produsul a stat nemişcat timp de mai puțin de 15-20 minute.

În stare „caldă“:

1. Setați pârghia de şoc (6) în poziția „‘|♦|
   închis.
2. Apăsați comutatorul de pornire/oprire (1) pe poziția de conectare.
3. Trageți de dispozitivul de pornire cu cablu de tractiune (7) pentru a porni motorul.
4. Reglați turația motorului și debitul de aer cu maneta de acceleratie (11).

Indicatie:

- Dacă motorul nu pornește nici după mai multe încercări, citiți capitolul 17.

10.2 Reglarea mersului în gol (fig. 7)

Mersul în gol trebuie să fie reglat, dacă motorul tinde să se deconecteze sau dacă nu sunt constatate diferențe semnificative de viteză în cazul utilizării pârghiei de șoc (6). Reglarea se realizează după pornirea motorului la șurubul de reglaj (23).

Lăsați motorul să funcționeze înainte de reglare la mers în gol câteva minute.

1. Rotiți şurubul de reglaj (23) în sens orar, pentru a crește turația de mers în gol.
2. Rotiți şurubul de reglaj (23) în sens antiorar, pentru a reduce turația de mers în gol.

După reglare motorul trebuie să funcționeze fără neregularități sau pauze la mers în gol.

10.3 Oprirea motorului (fig. 7, 8)

1. Eliberați maneta de imobilizare (11a), astfel încât motorul să funcționeze la mers în gol.
2. Setati comutatorul de pornire/oprire (1) pe „0”.

10.3.1 Secvența de oprire de urgentă

1. Dacă este necesară oprirea imediată a produsului, comutați comutatorul de pornire/oprire (1) pe „0“.

10.3.2 După utilizare

• Opriți întotdeauna produsul înainte de a-l plasa și așteptați până când produsul s-a oprit.
  • Lăsați produsul să se răcească.
• Când produsul nu este utilizat, scoateți fișa bujiei de pe bujie.

10.4 Funcționare continuă (Fig. 7,8)

1. Porniti motorul, conform descrierii de la 10.1.
2. Apăsați complet pârghia de accelerare (11).
3. Închideti pârghia de accelerare (11), prin rotirea ma- netei de imobilizare (11a).
4. Acum puteți elibera maneta de imobilizare (11).
5. Eliberați maneta de imobilizare (11a), pentru a încheia funcționarea continuă.

11 Indicații de lucru

Indicatii:

• Este inevitabilă o anumită poluare fonică produsă de acest produs. Amânați lucrările zgomotoase la orele aprobate și desemnate. Dacă este necesar, respectați perioadele de odihnă și limitați durata de lucru la minimul necesar.
• Pentru protectia dumneavoastră personală și a persoanelor din apropiere, purtați căști antifonice adecvate.

Produsul poate fi utilizat numai în următoarele scopuri:

- Ca o suflantă pentru a aduna frunzele uscate sau pentru a le sufla din locurile greu accesibile.

Orice altă utilizare decât cea descrisă mai sus poate dete- riora produsul și poate reprezenta un risc pentru utilizator.

- Înainte de a porni produsul, asigurați-vă că acesta nu este îndreptat spre oameni sau animale.

- Umeziți ușor suprafetele în condiții de praf.

- Veți obține rezultate optime atunci când utilizați suflanta la o distanță de 5 – 10 cm față de sol.

- Direcționați jetul de aer spre înainte și mișcați-vă încet pentru a sufla frunzele sau deșeurile de grădină sau pentru a le îndepărța din zonele greu accesibile.

- Folositi greble și mături pentru a îndepărta deșeurile înainte de a sufla.

- Începeti să lucrați cu cea mai mare putere de suflare pentru a colecta rapid frunzele care zac în jur. Selectați o putere de suflare mai mică pentru a compacta grămada de frunze colectată anterior.

- Respectați întotdeauna direcția vântului și nu lucratii niciodată împotriva vântului.

12 Curățarea și întreținerea curentă

AVERTIZARE

Dispuneți unui atelier de specialitate efectua- rea lucrărilor de reparații și întreținere curen- tă care nu sunt descrise în acest manual de exploatare. Utilizați numai piese de schimb originale.

AVERTIZARE

Lucrările de întreținere curentă sau de curățare neconforme cu prescripțiile pot provoca vătămări!

AVERTIZARE

În cazul lucrărilor de curățare, revizie și întreținere curentă poate porni în mod neașteptat produsul și duce astfel la vătămări și arsuri.

• Opriti produsul.
• Îndepărtați fișa bujiei de la bujie.
  – Lăsați produsul să se răcească.

12.1 Curățarea

Indicatie:

După fiecare utilizare trebuie să fie curățat temeinic produsul.

• Feriți dispozitivele de protectie, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și mur-dărie. Frecați produsul cu o lavetă curată* sau suflați cu aer comprimat* la presiune scăzută. Vă recoman-dăm să curățați produsul imediat după fiecare utilizare.
• Pentru a reduce riscul de incendiu, curățați periodic nervurile de răcire ale motorului cu aer comprimat. Curățați zona amortizorului de zgomot de praf, frunze sau alte obiecte străine.
• Orificiile de ventilatie trebuie să fie întotdeauna libere.
• Curățați regulat produsul după fiecare folosire cu o lavetă umedă* și puțin săpun de lubrifiere. Nu folosiți agenti de curățare sau solventi; aceștia ar putea ataca părțile din plastic ale produsului. Aveți grijă să nu poată pătrundă apă în interiorul produsului.
• Nu scufundati niciodată produsul în apă sau în alte li-chide pentru curățare.

12.2 Întreținerea curentă

Indicatie:

Întrețineți produsul cu atenție. Verificați dacă piesele mobile funcționează corect și nu se blochează, dacă piesele sunt rupte sau deteriorate în așa fel încât funcția produsului este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea produsului.

Sunt necesare lucrări de întreținere generală regulate și efectuate cu atenție, pentru a garanta un nivel de siguranță și o performanță constantă a produsului.

Îndepărtați toate uneltele utilizate pentru întreținere curență înainte de a utiliza sau depozita produsul.

Toate dispositivele de protectie și de siguranță trebuie să fie reinstalate imediat după finalizarea lucrărilor de reparatii și întreținere curentă.

Unealtă necesară:

• Cheie de montare (17)
• Cheie fixă de 8/10 mm (18)
- Perie de sârmă de cupru*

* = nu este inclus în mod obligatoriu în pachetul de livrare!

12.2.1 Schimbarea și curățarea bujiei (5a) (Fig. 9)

Distanța dintre electrozi = 0,6 mm (distanța dintre electrozi, între care este generată scânteia). Verificați bujia prima dată după 10 ore de funcționare cu privire la murdărire și, după caz, curățați-o cu o perie din sărmă de cupru. Întrețineți curent apoi bujia la fiecare 50 ore de funcționare.

1. Extrageti fișa bujiei (5) de la bujie (5a) și rotiți bujia (5a) cu cheia de montare (17) furnizată.
2. Curățați bujia (5a) cu o perie de sărmă din cupru*.
   – În cazul uzurii excessive sau a încrustării puternice a electrodului, bujia (5a) trebuie înlocuită cu una de același tip.
3. O încrustație puternică pe bujie (5a) poate fi cauzată de: Un conținut prea mare de ulei în amestecul de carburant, o calitate slabă a uleiului, un amestec de carburant prea vechi sau un filtru de aer înfundat (10b).
4. Înşurubați bujia (5a) complet în filet, cu mâna. Evitați să înclinați bujia (5a).
5. Strângeti ferm bujia (5a) cu cheia de montare din pachetul de livrare (17).

12.2.2 Curățarea filtrului de aer (10b) (Fig. 10)

ATENTIE

Filtrul de aer murdărit diminuează puterea motorului din cauza admisiei prea scăzute a aerului de la carburator. De aceea, este indispensabil controlul regulat.

ATENTIE

Nu curățați niciodată filtrul de aer cu benzină sau solventi inflamabili.

1. Apăsați blocarea (10a) și deschideți capacul filtrului de aer (10).
2. Îndepărtați filtrul de aer (10b).
3. Închideți din nou capacul filtrului de aer (10), astfel încât să nu cadă corpuri străine în canalul de aspirare.
4. Spălați filtrul de aer (10b) în soluție călduță de apă cu săpun.
5. Clătiți filtrul de aer (10b) și lăsați-l să se usuce la aer.
6. Deschideți capacul filtrului de aer (10) și introduceti din nou filtrul de aer (10b).
7. Închideți capacul filtrului de aer (10).

13 Transport

AVERTIZARE

Opriti produsul și scoateți fișa bujiilor de pe bujie!

ATENTIE

Pericol de provocare a arsurilor!

Tineți amortizorul de zgomot fierbinte departe de corp. Există pericol de provocare a arsurilor!

AVERTIZARE

Pericol de vătămare!

Pornirea accidentală și neașteptată a produsului poate duce la vătămări.

- Deconectați produsul înainte de fiecare transport, chiar și la tronsoane scurte. Asigurați produsul pe parcursul transportului (și în autovehicule) împotriva răsturnării, pentru a evita consumul de carburant, deteriorări sau vătămări.

14 Depozitare

PERICOL

Pericol de incendiu și explozie!

Atunci când depozitați produsul în apropierea unor posi- bile surse de aprindere, se poate produce un incendiu sau o explozie. Acest lucru duce la arsuri grave sau la deces.

- Eliminați posibilele surse de aprindere, ca de ex. so-be, cazane de apă caldă cu gaz, uscătoare cu gaz etc.

Depozitați produsul și accesoriiile acestuia într-un loc întunecos, uscat și ferit de îngheț și inaccesibil pentru copii.

Temperatura optimă de depozitare se situează între 5°C și 30°C.

Păstrați produsul în ambalajul original.

Acoperiti aparatul pentru a-l proteja de praf sau umiditate.

Păstrați manual de utilizare împreună cu produsul.

14.1 Pregătirea pentru depozitare

• Nu păstrați niciodată produsul cu carburant în rezervor în interiorul unei clădiri în care ar vaporii de carburant ar putea intra în contact cu flacără deschisă sau scântei.
• Lăsați motorul să se răcească înainte de a depozita produsul în spații închise.
• Curățați și întrețineți curent produsul înainte de depozitare.
• Pentru a evita pericolul de incendiu, mențineți motorul, țeava de eșapament și zona din jurul rezervorului de carburant lipsită de iarbă, frunze sau vaselină scursă (ulei).
• O depozitare în aer liber nu este recomandată. De asemenea, asigurați produsul împotriva accesului neautorizat.

Unealtă necesară:

• Recipient de colectare*
• Pompă de aspiratie a carburantului*

14.1.1 Evacuarea carburantului cu o pompă de aspirare a carburantului (fig. 5)

În cazul unei perioade de depozitare mai îndelungate, carburantul trebuie golit.

1. Tineți un recipient de colectare sub furtunul pompei de aspirare a carburantului.

2. Deşurubați capacul rezervorului de combustibil (8) și scoateți-l.

3. Împingeți furtunul pompei de aspirare a carburantului în rezervorul de carburant (9) și goliți complet carburantul cu ajutorul pompei de aspirare a carburantului.

4. Înşurubați la loc capacul rezervorului (8).

15 Reparație și comandă pentru piese de schimb

După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă. Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.

ATENTIE

Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.

Contactați un punct de serviciu pentru clienți sau un specialist autorizat. Același lucru se aplică și pentru accesorii.

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

INDICATIE

Indicație importantă în caz de reparații

În cazul livrării returnate pentru reparații, vă rugăm să rețineți că, din motive de securitate, produsul trebuie trimis la statia de service fără ulei și combustibil.

15.1 Comandă pentru piese de schimb

La comanda pentru piese de schimb, trebuie furnizate următoarele informații:

• Notatie model
• Număr articol
• Datele de pe plăcuța de fabricație

15.2 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Bujie, filtru de aer

* = nu este inclus în mod obligatoriu în pachetul de livrare!

16 Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Posibilitățile de reciclare ale aparatelor casate le puteți afla de la administrația comunală sau municipală.

Carburanti și uleiuri

- Înainte de eliminarea ca deșeu a produsului trebuie să goliți rezervorul de carburant și recipientul cu ulei de motor!

- Carburantul și uleiul de motor nu reprezintă gunoi menajer și nu trebuie aruncate în sistemul de canalizate, ci trebuie colectate separat, respectiv eliminate ca deșeu!

- Rezervoarele goale de ulei și carburant trebuie să fie eliminate ecologic.

17 Remedierea avariilor

Tabelul următor afișează simptomele de eroare și descrie modul de remediere a acestora în cazul în care produsul dumneavoastră nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Defecțiune Cauza posibilă Remediere
Produsul nu poate fi pornit. Filtru de aer	murdar. Curățați/înlocuiti filtrul de aer.
	Lipsă de alimentare cu carburant. Verificați rezervorul de carburant, pentru a vedea dacă există suficient carburant și, eventual, alimentați.
	Defecțiune la conducta de carburant. Verificați conducta de carburant să nu fie îndoită sau deteriorată.
	Bujia este prea murdară/umedă din ca- uza cantității prea mari de carburant.	Scoateți bujia, curățați-o și uscați-o; apoi trageți de mai multe ori de cablul starterului; montați din nou bujia.
	Fișa bujiilor nu este conectată. Verificați stabilitatea fișei bujiei.
	Fără scânteie de aprindere. Verificați stabilitatea fișei bujiei.
	Motor defect.	Contactați centrul de service.
	Carburator defect.	Contactați centrul de service.
Produsul nu se poate porni și se opreș-te imediat.	Reglarea incorrectă a carburatorului (tu-rația de mers în gol).	Reglarea turației de mers în gol
		Contactați centrul de service.
Motorul funcționează inconstant	Reglarea greșită a carburatorului.	Reglarea turației de mers în gol
		Contactați centrul de service.
	Filtru de aer murdar	Curățați sau înlocuiti filtrul de aer.
	Bujie murdărită	Curățați sau înlocuiti bujia.
Emisie de fum	Amestec greșit de carburant.	Utilizați un amestec în 2 timpi în raport de amestec 40:1.
	Reglarea greșită a carburatorului. Contațați centrul de service.
Produsul nu funcționează la putere ma-ximă	Filtru de aer murdar. Curățați sau înlocuiti filtrul de aer.
	Bujie murdărită	Curățați sau înlocuiti bujia.
	Reglarea greșită a carburatorului. Contațați centrul de service.

18 Declaratie de conformitate UE

Traducerea declarației de conformitate originale

Producător:

Scheppach GmbH

Declarăm pe proprie răspundere că produsul descris aici coincide cu directivele și normele în vigoare.

Marcă: SCHEPPACH

Notatie art.: Suflantă de frunze backpack – LB5200BP

Nr. art. 5911103903

Directive UE:

* Obiectul declarației descris mai sus îndeplinește prescriptiile directivei 2011/65/UE a Parlamentului European și a Consiliului din 8 lunie 2011 asupra limitării utilizării anumitor substanțe periculoase în aparatele electrice și electronice.

Norme aplicate:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/UE

Emisie. Nr: e24*2016/1628*2017/656SHB1/P*0101*00

Împuternicit pentru documentație:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

Deficiențele evidente trebuie reclamate în interval de 8 zile după primirea mărfii, în caz contrar cumpărătorul nu mai poate formula nicio pretenție în legătură cu aceste deficiențe. Dacă mașinile noastre sunt exploatale corect, asigurăm garanție pe durata termenului de garanție legal din momentul predării, în sensul că înlocuim gratuit orice componentă a mașinii devenită inutilizabilă în acest interval de timp ca urmare a defectelor de material sau de execuție. Pentru componentele pe care nu le executăm noi, asigurăm o garanție doar în măsura în care avem noi dreptul la pretenții de garanție legală față de furnizorii preliminari. Costurile pentru montarea componentelor noi vor fi suportate de cumpărător. Pretențiile de conversie și de reducere și alte pretenții de despăgubire pentru prejudicii sunt excluse.

Garancija Latn-RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogle- du takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopre- daje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih de- lova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garanti TR
