Produkttype	Rygbæret termisk blæser
Mærke / Model	Scheppach / LB5200BP
Motortype	2-takts motor, luftkølet
Cylindervolumen	51,7 cm³
Nominel effekt	1,4 kW
Maks. omdrejningstal	8000 min⁻¹
Tomgangsomdrejningstal	3500 ± 300 min⁻¹
Maks. lufthastighed	295 km/t
Maks. luftvolumen	18 m³/min
Brændstoftank	1 liter
Brændstof-/olieblanding	40:1 (blyfri 95 min + 2T olie JASO FD/ISO-LEGD)
Mål (L × B × H)	1380 × 400 × 450 mm
Dysens samlede længde	1180 mm
Vægt	7,84 kg
Lydtryksniveau	95,2 dB(A) (usikkerhed 3,0 dB)
Garanteret lydeffektniveau	114 dB(A)
Vibrationer (forreste håndtag)	1,79 m/s²
Vibrationer (bagerste håndtag)	2,3 m/s²
CO₂-udledning	1069 g/kWh
Sliddele	Tændrør, luftfilter
Tilsigtet brug	Blæsning af blade og let haveaffald
Rengøring / Vedligeholdelse	Rengør luftfilter med sæbevand; tændrør hver 50. time
Sikkerhed	Briller, høreværn, handsker, solide sko
Garanti	Lovpligtig garanti – defekte dele udskiftes gratis

Ofte stillede spørgsmål - LB5200BP SCHEPPACH

Hvilken type brændstof skal bruges?

Brug en blanding af blyfri benzin (ROZ 95 min) og 2-takts motorolie (standard JASO FD/ISO-LEGD) i forholdet 40:1. Brug aldrig ren benzin.

Hvordan startes motoren kold?

Sæt chokerhåndtaget i position 'lukket', sæt On/Off-kontakten på 'I', tryk 7 gange på primepumpen 'Primer', træk derefter 3 til 5 gange i snorstarteren. Efter start sættes chokeren i position 'åben'.

Hvordan startes motoren varm?

Sæt chokeren i position 'åben', sæt kontakten på 'I' og træk i snorstarteren. Hvis motoren ikke starter efter et par forsøg, kontrollér brændstoftilførsel og tændrør.

Hvad er tankens kapacitet?

Brændstoftanken har en kapacitet på 1 liter.

Hvordan indstilles tomgangen?

Efter at have startet motoren, lad den køre et par minutter i tomgang. Drej tomgangsjusteringsskruen (placeret nær carburatoren) med uret for at øge omdrejningstallet, mod uret for at sænke det, indtil motoren kører stabilt.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Rengør luftfilteret hver 10. driftstime (med sæbevand). Kontrollér og rengør tændrøret efter 10 timer, derefter hver 50. time. Kontrollér elektrodeafstanden (0,6 mm).

Blæseren starter ikke, hvad gør jeg?

Kontrollér brændstofniveauet, at blandingen er korrekt, at luftfilteret er rent, at tændrøret er tørt og tilsluttet. Hvis der ikke er gnist, kontrollér tændkabel og tændrør. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg bruge blæseren til at suge blade?

Nej, denne model er kun en blæser. Den har ikke sugefunktion.

Hvilket sikkerhedsudstyr skal bæres?

Bær altid beskyttelsesbriller, høreværn, handsker, solide sko og lange bukser. Hold personer og dyr mindst 15 meter væk.

Hvordan opbevares apparatet?

Tøm brændstoftanken, lad motoren køle af, rengør den og opbevar den på et tørt sted, frostfrit og utilgængeligt for børn.

BRUGSANVISNING LB5200BP SCHEPPACH

DK Backpack-løvblæser | Oversættelse af den originale driftsvejledning.... 251

5 Säkerhetsanvisningar

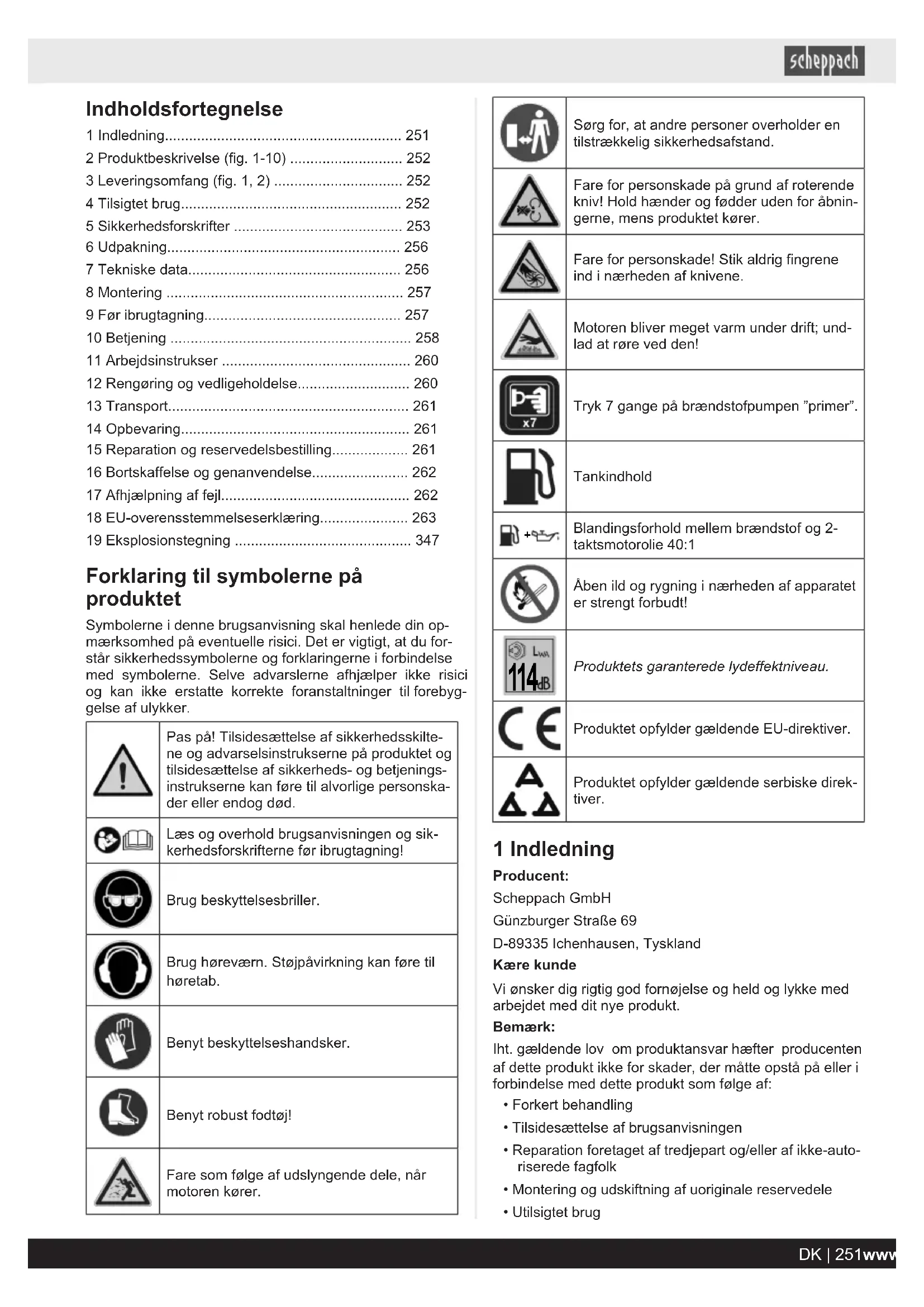

1 Indledning....251
2 Produktbeskrivelse (fig. 1-10) 252
3 Leveringsomfang (fig. 1, 2) 252
4 Tilsigtet brug.... 252
5 Sikkerhedsforskrifter 253
6 Udpakning.... 256
7 Tekniske data.... 256
8 Montering 257
9 Før ibrugtagning....257
10 Betjening 258
11 Arbejdsinstrukser 260
12 Rengøring og vedligeholdelse.... 260
13 Transport.... 261
14 Opbevaring.... 261
15 Reparation og reservedelsbestilling.... 261
16 Bortskaffelse og genanvendelse.... 262
17 Afhjælpning af fejl.... 262
18 EU-overensstemmelseserklæring.... 263
19 Eksplosionstegning 347

Forklaring til symbolerne på produktet

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Pas på! Tilsidesættelse af sikkerhedsskilte- ne og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjenings- instrukserne kan føre til alvorlige personskader eller endog død.
	Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning!
	Brug beskyttelsesbriller.
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Benyt beskyttelseshandsker.
	Benyt robust fodtøj!
	Fare som følge af udslyngende dele, når motoren kører.

	Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand.
	Fare for personskade på grund af roterende kniv! Hold hænder og fødder uden for åbningerne, mens produktet kører.
	Fare for personskade! Stik aldrig fingrene ind i nærheden af knivene.
	Motoren bliver meget varm under drift; undlad at røre ved den!
	Tryk 7 gange på brændstofpumpen "primer".
	Tankindhold
	Blandingsforhold mellem brændstof og 2-taktsmotorolie 40:1
	Åben ild og rygning i nærheden af apparateter strengt forbudt!
	Produktets garanterede lydeffektniveau.
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Prod- uktet må kun benyttes som beskrevet og kun til det tilsig- tede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2 Produktbeskrivelse (fig. 1-10)

1. Tænd/Sluk-knap
2. Håndtag
   2a. Fastgørelsesskrue
3. Bæresele
   3a. Lukkespænder
4. Motorenhed
5. Tændrørshætte
   5a. Tændrør
6. Chokerarm
7. Trækstarter
8. Tankdæksel
9. Brændstoftank
10. Luftfilterläg
    10a. Fastlåsning
    10b. Luftfilter
11. Gashåndtag
    11a. Låsearm
12. Fleksibelt rør
    12a. Føringsbøjle
    12b. Slangeklemme (stor)
    12c. Slangeklemme (lille)
13. ∅vre rør
14. Nedre rør
    14a. Linsehovedskrue
15. Dyse
    15a. Linsehovedskrue
16. Olie-benzinblandingsflaske
17. Monteringsnøgle
18. Gaffelnøgle SW 8/10 mm
19. Unbrakonøgle 4 mm
20. Unbrakonøgle 5 mm
21. Kabelholder
22. Primer
23. Indstillingsskrue (tomgang)

3 Leveringsomfang (fig. 1, 2)

Pos. Stk. Betegnelse

1. 1 x Motorenhed

2. 1 x Fleksibelt rør

12b. 1 x Slangeklemme (stor)

12c. 1 x Slangeklemme (lille)

1. 1 x ∅vre rør

2. 2 x Nedre rør

14a. 2 x Linsehovedskrue

1. 1 x Dyse

15a. 1 x Linsehovedskrue

1. 1 x Olie-benzinblandingsflaske

2. 1 x Monteringsnøgle

3. 1 x Gaffelnøgle SW 8/10 mm
4. 1 x Unbrakonøgle 4 mm
5. 1 x Unbrakonøgle 5 mm
6. 3 x Kabelholder
   1 x Backpack-løvblæser
   1 x Brugsanvisning

4 Tilsigtet brug

Løvsugeren må kun anvendes til følgende formål:

- Til samling af blade eller almindeligt haveaffald såsom afklip eller til fjernelse af samme fra vanskeligt tilgængelige steder.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

! ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

! FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

5 Sikkerhedsforskrifter

Generelle sikkerhedshenvisninger

ADVARSEL

Læs for din egen sikkerheds skyld denne manual og de generelle sikkerhedsforskrifter grundigt igennem inden ibrugtagning af produktet. Gives produktet videre til tredjemand, skal du sørge for, at brugsanvisningen følger med.

ADVARSEL

Brug kun brændstoffer, som anbefales i denne brugsanvisning.

ADVARSEL

Brug aldrig brændstof, som ikke er blandet med 2-taktsolie. Dette kan forårsage permanent motorskade og bevirke, at producentens garanti for dette produkt bortfalder. Brug aldrig en brændstofblanding, der har været opbevaret i mere end 90 dage.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug!

5.1 Indledning

• Læs hele brugsanvisningen, inden du bruger produktet.
• Sæt dig ind i, hvordan styre- eller reguleringsanordninger virker, og hvordan produktet anvendes korrekt.
• Lær, hvordan produktet slukkes i nødstilfælde.

• Produktet må kun anvendes som tilsigtet til:

• Flytning og ophobning af blade og græs med forskellig, begrænset vægt og lille omfang ved hjælp af blæsning.
  – Vakuumsamling af blade og græs, diverse typer affald med begrænset vægt og lille omfang, undtagen væsker af enhver art.

• Produktet må ikke bruges til samling af brændbare eller eksplosive produkter, varme gløder, aske, tændte cigarette og grene, skarpe genstande, metalgenstande, sten og andre genstande, der kan være farlige for operatøren. Dette kan medføre personskader og beskadige produktet.

• Børn må ikke lege med dette produkt.
- Produktet må ikke anvendes af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden.
- Brug aldrig produktet, når der er mennesker, især børn, eller dyr i nærheden.
- Lad aldrig andre personer, som ikke er fortrolige med disse anvisninger, bruge produktet. Lokale bestemmelser kan fastlægge brugerens minimumsalder.

• Brug ikke produktet, hvis du er træt eller under indflydelse af narkotika, alkohol eller medikamenter. Undlad at benytte produktet, hvis du er træt.
• Hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.
• Vær opmærksom på, at brugeren er ansvarlig for ulykker eller farer for andre personer eller deres ejendom.
• Før brug skal du altid udføre en visuel inspektion for at sikre, at hakkedelen, boltene på hakkedelen og andre fastgørelsesanordninger er sikret, at huset er uskadt, og at beskyttelsesanordninger og -skærme er påmonteret. Udskift slidte eller beskadigede komponenter sætvis for at opretholde ligevægten. Udskift beskadigede eller ulæselige tekstmærkater.

5.2 Generelle bemærkninger

• Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
• Beskyt langt här under härnet.
• Brug altid sikkerhedshandsker, beskyttelsesbriller, høreværn, robuste sko og lange bukser, når du arbejder med dette produkt.
• Sluk altid produktets motor, når du lægger produktet fra dig, og inden du foretager arbejde på produktet.
• Kontrollér afdækninger og beskyttelsesudstyr for skader og korrekt montering. Udskift i givet fald disse.
• Brug aldrig produktet med defekte beskyttelsesanordninger eller helt uden sikkerhedsanordninger.

ADVARSEL

Brændstof er meget brændbart:

• Opbevar brændstof i beholdere, der er særligt beregnet til dette formål.
• Stands forbrændingsmotoren, og lad den køle af inden tankningen.

- Tank kun udendørs, og ryg ikke under tankningen.

- Åbn tanklukningen forsigtigt og langsomt. Afvent trykudligning, og tag først derefter tankdækslet helt af.

- Brug en passende tragt eller et påfyldningsrør til tankningen, så der ikke kan spildes brændstof på forbrændingsmotoren og huset.

Undgå at overfylde brændstoftanken!

• Påfyld brændstof, før motoren startes. Når motoren kører, eller umiddelbart efter at der er blevet slukket for produktet, må tanklukningen ikke åbnes, og der må ikke påfyldes brændstof.
• Hvis brændstof er løbet over, må man ikke forsøge at starte motoren. Fjern i stedet produktet fra det brændstof-forurenede område. Undgå ethvert forsøg på at tænde, til brændstofdampene er fordampet.
  • Tør straks spildt brændstof op.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Hvis man får brændstof på tøjet, skal man afføre sig dette.

- Tankdækslet skal skrues ordentligt på og spændes fast efter hver tankning. Produktet må ikke tages i brug uden påskruet originalt tankdæksel.

- Udskift defekte lyddæmpere.

- Foretag en visuel kontrol inden hver ibrugtagning af produktet. Kontrollér især:

- Gashåndtaget skal kunne bevæges frit og skal returnere til neutral position af sig selv og hurtigt;

- Tænd/Sluk-knappen skal være let at betjene;

- alle elkabler såsom tændrørskablet og tændrørshætten skal være i fejlfri stand for at undgå gnistdannelse; tændrørshætten skal sidde fast på tændrøret.

- Hold håndtag tørre, rene og fri for olie og fedt. Håndgreb og beskyttelsesanordninger må ikke være beskadiget.

- Blæseren må ikke være beskadiget.

- Opsamlingsposen må ikke være beskadiget.

- Før arbejdet påbegyndes: Fjern altid alle genstande fra jorden,

- der kan blive slynget væk under driften (når produktet bruges som blæser)

- der kan blokere vakuumrøret (når produktet bruges som vakuumsamler)

- der kan udgøre en farekilde (sten, grene, metal-tråd, ben mv.)

5.3 Drift

- Hold hænder og fødder borte fra roterende dele.

- Lad ikke forbrændingsmotoren køre i lukkede rum, hvor der kan dannes farlig carbonmonoxid.

- Tilslut ikke andre produkter eller tilbehørsdele til produktet, som ikke er beregnet til eller godkendt af producenten.

- Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

- Brug aldrig et produkt med defekt kontakt. Et produkt, der ikke kan tændes eller slukkes, er farligt og skal repareres.

- Anvend aldrig produktet i følgende tilfælde:

- uden montering af alt tilbehør, der er beregnet til det pågældende anvendelsesformål (når produktet bruges som løvsuger eller -blæser);

- hvis personer, især børn, eller husdyr er i nærhe- den;

– i lukkede rum, i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv.

- Sørg altid for at have et sikkert og fast fodfæste, så du kan kontrollere produktet og bevare arbejdsstillingen - også ved uventede bevægelser.

- Undgå så vidt muligt at arbejde på våde, glatte underlag. Undgå at arbejde på ujævnt eller stejlt underlag, der ikke kan garantere operatøren en sikker arbejdsstilling.

- Bevæg dig langsomt, løb ikke. Vær opmærksom på underlagets beskaffenhed og evt. forhindringer.

- Sørg for, at produktet er komplet monteret, inden du starter.

- Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.

- Personer bør holde en sikkerhedsafstand på mindst 15 meter fra arbejdsområdet.

- Ret ikke lyddæmperen og dermed udstødningsgasserne mod brændbare materialer.

- Undlad at foretage ændringer ved motoren.

- Undlad at overbelaste produktet. Benyt altid værktøj, der er dimensioneret til det pågældende arbejde. Du arbejder bedre og mere sikkert med det passende værktøj i det angivne effektområde.

- Sørg for, at produktet ikke kommer i kontakt med fremmedlegemer eller fremmedlegemer og støv, der er blevet ophvirvlet af luften.

- Ret aldrig luftstrålen mod personer eller dyr.

- Stik aldrig genstande ind i produktets åbninger, og undgå at indsuge store genstande, som kan beskadi- ge blæseren.

- Hold hænderne væk fra indsugningsgitteret og luftudtaget under brug, og bloker aldrig blæseren.

- Stop motoren:

- Ved ombygning af produktet fra løvsuger til -blæser.

– Hvis produktet efterlades uden opsyn.

- Før tankning.

– Hvis der skiftes arbejdsområde.

- Stop motoren, og træk tændrørshætten af:

- Inden rengørings- og vedligeholdelsesarbejde.

- Hvis der indsuges et fremmedlegeme. Undersøg produktet for skader, inden du tager det i brug igen.

- Hvis produktet begynder at vibrere unormalt.

– Når du ikke benytter produktet.

- Efterlad ikke produktet på blade, tørt græs eller andet brændbart materiale, mens motoren er varm. Brandfare!

- Undlad at arbejde med produktet i eksplosionsfarlige omgivelser, hvor der findes brandbare væsker, gasser eller støv. Produktet genererer gnister, der kan antænde støv eller dampe.

- Advarsel! Der må ikke arbejdes i nærheden af åbne vinduer. Pas på børn og husdyr, og blæs fremmedlegemer sikkert væk.

- Hold børn og andre personer på afstand, når produktet benyttes. Hvis du bliver distraheret, risikerer du at miste kontrollen over produktet.

- Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere værktøjet, hvis der opstår uventede situationer.

- Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med værktøjet. Brug ikke noget værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uopmærksom mens værktøjet bruges kan føre til alvorlige kvæstelser.

- Undgå utilsigtet ibrugtagning. Hvis du holder fingeren på kontakten, mens du bærer værktøjet, kan dette forårsage ulykker.

- Fjern indstillingsværktøj eller skruenøgler, inden du til-slutter værktøjet. Værktøj eller skruenøgler, som måtte befinde sig i en roterende del af apparatet, kan medføre personskader.

- Det anbefales, at produktet kun benyttes på rimelige tidspunkter - ikke tidligt om morgenen eller sent om aftenen, när andre kan blive forstyrret.

- Inden man påbegynder blæsning, skal fremmedlegemer fjernes med rive og kost.

- Under støvede forhold skal man fugte overfladen let eller evt. bruge en vandings-monteringsdel.

- Det anbefales at bruge hele blæsedysepåsatsen, så luftstrømmen kan arbeide tæt ved gulvet.

- Værktøj skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at værktøjets funktion er forringet. Få beskadigede dele repareret, før apparatet tages i brug. Mange ulykker skyldes dårligt vedligeholdte værktøjer.

- Der må aldrig udføres arbejde på produktet, som ikke er beskrevet i denne brugsanvisning.

- Opbevar aldrig produktet med brændstof i tanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.

- Lad motoren afkøle, før der udføres vedligeholdelseseller indstillingsarbejde, og før apparatet stilles til opbevaring.

- Hold motoren, lyddæmperen og brændstoftanken fri for støy, grene og blade. Brandfare!

- Tøm kun tanken udendørs eller i rum med god ventilation.

- Af sikkerhedsårsager må produktet aldrig benyttes med slidte eller beskadigede dele. Beskadigede dele skal udskiftes eller repareres. Brug kun originale reservedele. Defekte dele kan forårsage personskader eller beskadige produktet.

- Fjern alle værktøjer, som har været brugt i forbindelse med vedligeholdelsen, inden produktet tages i brug eller stilles til opbevaring.

- Opbevar produktet utilgængeligt for børn.

5.5 Transport

• Hvis produktet skal bæres, skal du:

- slukke motoren og fierne tændrørshætten:

- bære produktet i håndtagene. Undlad at løfte produktet i rørene

- Ved transport på et køretøj skal man fjerne rørene og læsse produktet på en sådan måde, at det ikke kan udgøre en fare for personer. For at undgå, at brændstof løber ud, og at der opstår materielle skader og personskader, skal produktet sikres mod at vælte, hvis det transporteres på køretøjer.

- Sørg for, at der ikke trænger brændstof ned i jorden.

- Bortskaf emballage- og affaldsmaterialer i henhold til de lokale bestemmelser

- Restbrændstof, olie og væsker, der har været benyttet til rengøring, skal bortskaffes i henhold til gældende miljøregler!

- Produktet skal bortskaffes korrekt i henhold til de i brugslandet gældende bestemmelser.

5.7 Sikker omgang med brændstof

ADVARSEL

Brændstof og brændstofdampe er brandfarlige og kan forårsage alvorlig skade ved indånding eller på huden. Der skal derfor udvises forsigtighed ved omgang med brændstof og sørges for god ventilation.

- Stands forbrændingsmotoren, og lad den køle af inden tankningen.

- Tank kun udendørs, og ryg ikke under tankningen. Undgå åben ild (eksplosionsfare!).

- Brug handsker i forbindelse med tankningen.

- Pas på ikke at spilde brændstof eller olie.

- Hvis brændstof er løbet over, må man ikke forsøge at starte motoren. Fjern i stedet produktet fra det brændstof-forurenede område. Undgå ethvert forsøg på at tænde, til brændstofdampene er fordampet. Skift straks tøjet, hvis du har spildt brændstof eller olie på det.

- Sørg for, at der ikke trænger brændstof ned i jorden.

- Tankdækslet skal skrues ordentligt på og spændes fast efter hver tankning. Produktet må ikke tages i brug uden påskruet originalt tankdæksel.

- Af sikkerhedsårsager skal man med jævne mellemrum kontrollere brændstofledningen, brændstoftanken, tanklukningen og tilslutningerne for skader, ældning (skørhed), for korrekt montering og utætheder, og man skal foretage udskiftning efter behov.

- Brændstof må kun transporteres og opbevares i hertil indrettede og godkendte beholdere (dunke).

• Børn må aldrig komme nær brændstof.

- Brændstof må ikke transporteres og opbevares i nærheden af brændbare eller let-antændelige stoffer eller åben ild.

- Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.

- Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situatiorer.

- Stands forbrændingsmotoren, og lad den køle af inden tankningen.

5.8 Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Brug produktet som anbefalet i denne brugsanvisning. Sådan opnås optimal ydeevne med produktet.
• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.
  • Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.
• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.

ADVARSEL

På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne.

Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge.

6 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

7 Tekniske data

Motortype 2-takt-motor, luftkølet
Omdrejningstal i tomgang 3500 ± 300 min	-1
Maks. motorhastighed 8000 min	-1
Nominel motorkapacitet 1,4 kW
Slagvolumen 51,7 cm	3
Mål L x B x H 1380 x 400 x 450 mm
Totallængde blæserør 1180 mm
Lufthastighed maks.	295 km/t
Luftvolumen maks.	18 m3/min
Brændstoftankens volumen	1 liter
CO2-udstødning	1069 g/kWh
Vægt	7,84 kg

Forbehold for tekniske ændringer!

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Støjværdier

Lydtryksniveau L_pA	95,2 dB
Måleusikkerhed K_pA	3,0 dB
Lydeffektniveau L_wA	110,9 dB
Garanteret lydeffektniveau L_wA	114 dB
Måleusikkerhed K_wA	3,0 dB

Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendige.

Vibrationskarakteristika (hånd-arm-vibration)

Vibration a_nv
Forreste greb	1,79 m/s ^2
Bageste greb	2,3 m/s ^2
Måleusikkerhed K_h	1,5 m/s ^2

Begræns støjudvikling og vibration til et minimum!

• Anvend kun fejlfrie produkter.
- Vedligehold og rengør produktet med jævne mellemrum.
- Tilpas arbejdsmåden efter produktet.
• Undlad at overbelaste produktet.
- Få evt. produktet kontrolleret.
- Sluk produktet, när det ikke benyttes.
- Brug handsker.

• Hold kroppen og navnlig hænderne varme, hvis det er koldt udenfor.
• Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
• Sørg for minimal vibration ved regelmæssigt at vedligeholde produktet og dets faste dele.

8 Montering

Bemærk:

Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

• Monteringsnøgle (17)

8.1 Samling af blæserør (fig. 3, 4)

1. Anbring slangeklemmerne (12b/12c) på det fleksible rør (12).
2. Skub det fleksible rør (12) ind over tilslutningen på motorenheden (4), og spænd slangeklemmen (12b) fast. Brug en monteringsnøgle (17).
3. Sæt håndtaget (2) på det øvre rør (13), og indjuster håndtaget (2) og styret.
4. Skru håndtaget (2) sammen med det øvre rør (13) ved at spænde fastgørelsesskruen (2a) håndfast i urets retning.
5. Skub det øvre rør (13) med håndtaget (2) ind i det fleksible rør (12), og fastgør det med slangeklemmen (12c). Brug en monteringsnøgle (17).
6. Fastgør kablet til det fleksible rør (12) med styrebøjlen (12a).
7. Skub det nedre rør (14) ind over det øvre rør (13), og lås det ved at dreje det med uret. Fastlås derefter forbindelsen med linsehovedskruen (14a). Brug en monteringsnøgle (17).
8. Anbring det andet nedre rør (14) på det allerede monterede nedre rør (14), og lås det ligeledes ved at dreje det med uret. Fastlås derefter forbindelsen med linsehovedskruen (14a). Brug en monteringsnøgle (17).
9. Skub dysen (15) ind over det nedre rør (14), og lås det ved at dreje det i urets retning. Fastlås derefter forbindelsen med linsehovedskruen (15a). Brug en monteringsnøgle (17).

9 Før ibrugtagning

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

PAS PÅ

Udfør altid montering og indstillinger på produktet med slukket motor, og tag tændrørshætten taget af.

PAS PÅ

Produktet leveres uden brændstof-/olieblanding. Husk derfor altid at påfylde brændstof-/olieblanding før ibrugtagning.

Brug kun en blanding af blyfrit brændstof (min. 95 RON) og speciel 2-takts-motorolie (JASO FD/ISO - L - EGD).

ADVARSEL

Brug aldrig brændstof, som ikke er blandet med 2-taktsolie. Dette kan forårsage permanent motorskade og bevirke, at producentens garanti for dette produkt bortfalder. Brug aldrig en brændstofblanding, der har været opbevaret i mere end 90 dage.

ADVARSEL

Sundhedsfare!

Indånding af brændstof-/smøreoliedampe og udstødningsgasser kan forårsage alvorlige sundhedsskader, bevidstløshed og i ekstreme tilfælde dødsfald.

• Undgå at indände brændstof-/smøreoliedampe og udstødningsgasser.
• Brug kun produktet udendørs.

ADVARSEL

Brændstof og brændstofdampe er brandfarlige og kan forårsage alvorlig skade ved indånding eller på huden. Der skal derfor udvises forsigtighed ved omgang med brændstof og sørges for god ventilation.

ADVARSEL

Brændstof og brændstof-olie-blandingen er meget brandfarlig!

ADVARSEL

Fare for personskade!

Hvis man retter luftstrømmen mod personer, dyr eller genstande, risikerer man at forårsage personskade eller beskadigelse.

• Ret luftstrømmen væg fra dig selv.
• Ret aldrig luftstrømmen mod personer, dyr eller genstande.
• Undlad at blæse hårde genstande, som f.eks. sten eller grene, væk.

ADVARSEL

Fare for personskade

Bevægelige genstande og roterende dele kan forårsage alvorlige personskader.

• Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand.
• Uvedkommende personer må ikke komme nær produktet.
  – Hold produktet foran dig.
• Ret aldrig produktet mod dig selv, andre personer eller dyr.
  – Vær altid forsigtig med ikke at blæse genstande eller støv mod mennesker eller dyr eller beskadige genstande.
• Vær altid opmærksom på vindretningen, og arbejd aldrig op mod vinden.

Bemærk:

• Stil produktet på en plan, lige overflade.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.

Produktet skal under alle omstændigheder kontrolleres omhyggeligt for eventuelle skader før hver brug, eller efter at produktet er faldet på gulvet/jorden. Hvis der konstateres skader, skal sådanne straks udbedres af dig eller på et autoriseret servicecenter.

Før hver ibrugtagning skal produktet kontrolleres for følgende:

• Drivmiddelsystemets tæthed
• Korrekt montering af samtlige forskruninger.
• Let og ubesværet gang af alle bevægelige dele.

Nødvendigt værktøj:

• Klud*
  * = indgår ikke nødvendigvis i leveringsomfanget!

9.1 Blanding af brændstof (fig. 5)

ADVARSEL

Undgå direkte hudkontakt med brændstof og indånding af brændstofdampe.

1. Motoren skal drives af en brændstofblanding bestående af brændstof og motorolie.
2. Brug kun en blanding af blyfrit brændstof (min. 95 RON) og speciel 2-takts-motorolie (JASO FD/ISO - L - EGD).
3. Bland brændstofblandingen i henhold til brændstofblandingstabellen.
4. Kom den korrekte mængde brændstof og 2-taktsolie i den medfølgende olie-benzinblandingsflaske (16).
5. Ryst herefter olie-benzinblandingsflasken (16) grundigt.

9.1.1 Brændstofblanding

Bemærk:

Brændstofblandingen må ikke blandes i tanken.

Tilføj 2-taktsolie i henhold til brændstof-blandingstabellen.

Brændstof 2-taktsmotorolie (1:40)
0,5 liter 12,5 ml

9.2 Påfyldning af brændstof (fig. 5)

FARE

Påfyld kun brændstof, når motoren er slukket og afkølet. Undlad at ryge under tankning af produktet.

FARE

Ved påfyldning kan brændstof blive antændt og evt. eksplodere. Dette medfører alvorlig forbrænding eller død.

Hold beholdere til brændstof og brændstof/olie-blanding adskilt for at undgå fejltankning med almindelig benzin.

• Brug altid frisk brændstof-/olieblanding.
• Varme, flammer og gnister skal holdes på afstand.
• Brændstof må kun påfyldes udendørs.
  • Benyt beskyttelseshandsker.
• Undgå kontakt med hud og øjne.
• Start produktet i en afstand på mindst 3 m fra det sted, hvor brændstoffet blev påfyldt.
• Vær opmærksom på utætheder. Motoren må ikke startes, hvis der løber brændstof ud.
• Brug en passende tragt eller et påfyldningsrør til tankningen, så der ikke kan spildes brændstof på forbrændingsmotoren og huset.

Undgå at overfylde brændstoftanken!

1. Bland brændstoffet som beskrevet i 9.1.
2. Rengør området omkring påfyldningshullet. Urenheder i brændstoftanken (9) medfører driftsforstyrrelser. Ryst olie-benzinblandingsflasken (16) med brændstofblandingen en ekstra gang før påfyldning i brændstoftanken (9).
3. Åbn forsigtigt tankdækslet (8), så et evt. overtryk kan slippe ud.
4. Fyld brændstofblandingen i brændstoftanken. Undgå at spilde brændstof under påfyldningen, og undlad at fylde brændstoftanken til randen.
5. Tør straks spildt brændstof op.
6. Drej tankdækslet (8) i urets retning for at lukke det til.

1. Placer produktet på ryggen ligesom en rygsæk.
2. Luk lukkespænderne (3a), og træk i sele-enderne for at stramme bæreselerne (3).

1. Løft låsespændernes (3a) klemmeskydere for at løsne bæreselerne (3).
2. Åbn låsespænderne (3a).

10 Betjening

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL

Overhold gældende lovgivning vedr. støjbeskyttelse.

ADVARSEL

Gå mindst 3 meter væk fra tankningsstedet, før motoren startes.

ADVARSEL

Fare for personskade!

Hvis man retter luftstrømmen mod personer, dyr eller genstande, risikerer man at forårsage personskade eller beskadigelse.

– Ret luftstrømmen væg fra dig selv.
- Ret aldrig luftstrømmen mod personer, dyr eller genstande.
- Undlad at blæse hårde genstande, som f.eks. sten eller grene, væk.

ADVARSEL

Fare for personskade

Bevægelige genstande og roterende dele kan forårsage alvorlige personskader.

• Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand.
• Uvedkommende personer må ikke komme nær produktet.
  – Hold produktet foran dig.
• Ret aldrig produktet mod dig selv, andre personer eller dyr.
  – Vær altid forsigtig med ikke at blæse genstande eller støv mod mennesker eller dyr eller beskadige genstande.
  – Vær altid opmærksom på vindretningen, og arbejd aldrig op mod vinden.

10.1 Start af motoren (fig. 7)

FARE

Forgiftningsfare!

Brug kun produktet udendørs og aldrig i lukkede eller dårligt ventilerede rum.

PAS PÅ

• Træk altid startkablet lige ud.
• Hold fast i startkablets greb, når startkablet trækker sig ind igen.
• Lad ikke startkablet gå tilbage af sig selv. Dette kan medføre skader.
• Undlad at trække startkablets startsnor ud i fuld længde. På denne måde undgås det, at startsnoren rives af.
• I koldt vejr kan det være nødvendigt at gentage startprocessen flere gange.

Bemærk:

• Stil produktet på en fast overflade, inden motoren startes.
• Brug kun brændstofpumpen "Primer", när motoren er kold!
• Når motoren startes den første gang, vil det kræve flere forsøg at starte den, før brændstoffet er transporteret fra tanken op til motoren.

10.1.1 Start af kold motor (fig. 7, 8)

I "kold" tilstand:

1. Stil chokerarmen (6) på pos. „ |→|
2. Tryk Tænd/Sluk-kontakten (1) i startposition.
3. Tryk primeren (22) ind 7 gange.
4. Træk 3 til 5 gange i træksnoren (7) for at starte motoren.
5. Vent i kort tid, mens motoren kører, og stil derefter chokerarmen (6) på pos. |
6. Reguler motorens hastighed og dermed luftstrømmen ved hjælp af gashåndtaget (11).

Ved høje udetemperaturer kan det ske, at motoren skal startes uden choker, selv når motoren er kold!

10.1.2 Start af varm motor (fig. 7, 8)

Produktet har været stoppet i mindre end 15-20 minutter.

I "varm" tilstand:

1. Stil chokerarmen (6) på pos. „ |♦|
   lukket.
2. Tryk Tænd/Sluk-kontakten (1) i startposition.
3. Træk i træksnoren (7) for at starte motoren.
4. Reguler motorens hastighed og dermed luftstrømmen ved hjælp af gashåndtaget (11).

Bemærk:

- Hvis motoren ikke starter efter flere forsøg, henvises til kapitlet 17.

10.2 Indstilling af tomgang (fig. 7)

Tomgang skal indstilles, hvis motoren har tendens til at gå i stå, eller der ikke bemærkes væsentlige hastighedsforskelle, når man aktiverer chokerarmen (6). Indstillingen foretages efter start af motoren på indstillingsskruen (23).

Lad motoren køre i tomgang et par minutter, inden der indstilles.

1. Drej indstillingsskruen (23) i urets retning for at øge tomgangshastigheden.
2. Drej indstillingsskruen (23) imod urets retning for at reducere tomgangshastigheden.

Efter indstillingen bør motoren køre i tomgang uden uregelmæssigheder eller pauser.

10.3 Slukning af motoren (fig. 7, 8)

1. Løsn läsearmen (11a), så motoren kører i tomgang.
2. Stil Tænd/Sluk-kontakten (1) på „0“.

10.3.1 Nødstop-sekvens

1. Om nødvendigt skal man straks stoppe produktet ved at stille Tænd/Sluk-kontakten (1) på „0“.

10.3.2 After brug

• Før man lægger produktet fra sig, skal man altid slukke for produktet og afvente, at det er helt standset.
• Lad produktet køle af.
• Fjern tændrørshætten fra tændrøret, når produktet ikke er i brug.

10.4 Kontinuerlig drift (fig. 7, 8)

1. Start motoren som beskrevet i 10.1.
2. Tryk gashåndtaget (11) helt ind.
3. Lås gashåndtaget (11) ved at omstille låsearmen (11a).
4. Man kan nu slippe gashåndtaget (11).
5. Løsn låsearmen (11a) for at afslutte kontinuerlig drift.

11 Arbejdsinstrukser

Bemærk:

• En vis støjforurening fra dette produkt er uundgåelig. Udfør støjende arbejde på godkendte og dertil fastlagte tidspunkter. Overhold eventuelle hvileperioder, og begræns arbejdsvarigheden til det absolut nødvendiige.
• Af hensyn til din personlige beskyttelse og til beskyttelse af personer i nærheden skal der bæres egnet høreværn.

Produktet må kun bruges til følgende anvendelsesformål:

- Som blæser til at samle tørre blade eller til at blæse dem væk fra svært tilgængelige steder.

Enhver anden anvendelse end beskrevet ovenfor kan medføre skader på produktet og udgøre en fare for brugeren.

• Før man tænder for produktet, skal man sikre sig, at det ikke er rettet mod personer eller dyr.
• Fugt overflader let under støvede forhold.
• Du får et optimalt resultat ved at bruge blæseren med en afstand til jorden på 5-10 cm.
• Ret luftstrålen fremad, og bevæg den langsomt for at blæse blade eller haveaffald sammen eller fjerne sådant fra vanskeligt tilgængelige steder.
• Brug rive og kost til at løsne affaldet inden blæsningen.
• Påbegynd arbejdet med den højeste blæseydelse for hurtigt at samle omkringliggende blade. Vælg en lavere blæseydelse for at komprimere den samlede bunke af løv.
• Vær altid opmærksom på vindretningen, og arbejd aldrig op mod vinden.

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

ADVARSEL

Forkert udført vedligeholdelses- eller rengøringsarbejde kan forårsage personskader!

ADVARSEL

I forbindelse med rengørings-, reparations- og vedligeholdelsesarbejde kan produktet starte uventet og derved forårsage personskader.

• Sluk for produktet.
  – Fjern tændrørshætten fra tændrøret.
  – Lad produktet køle af.

12.1 Rengøring

Bemærk:

Efter hver brug skal produktet rengøres grundigt.

• Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• For at mindske risikoen for brand skal motorens køleribber rengøres med trykluft med jævne mellemrum. Rengør lyddæmperområdet for støv, blade eller andre fremmedlegemer.
• Ventilationsåbninger må aldrig tildækkes.
• Rengør produktet med en fugtig klud* og en smule smøresæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.
• Nedsænk ikke produktet i vand eller andre væsker med henblik på rengøring.

Vedligehold produktet med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at produktets funktion er forringet. Få beskadigede dele repareret, før produktet tages i brug.

Regelmæssig, omhyggelig vedligeholdelse er nødvendig for at sikre, at sikkerhedsniveauet og produktets effekt opretholdes.

Fjern alle værktøjer, som har været brugt i forbindelse med vedligeholdelsen, inden produktet tages i brug eller stilles til opbevaring.

Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparations- og vedligeholdelsesarbejde.

Nødvendigt værktøj:

• Monteringsnøgle (17)
• Gaffelnøgle SW 8/10 mm (18)
• Kobbertrådsbørste*

* = indgår ikke nødvendigvis i leveringsomfanget!

12.2.1 Udskiftning og rengøring af tændrør (5a) (fig. 9)

Elektrodeafstand = 0,6 mm (afstand mellem de elektroder, mellem hvilke der genereres gnister). Kontrollér tændrøret første gang for snavs efter 10 driftstimer og rengør det i givet fald med en kobbertrådbørste. Vedligehold herefter tændrøret hver 50. driftstime.

1. Tag tændrørshætten (5) af tændrøret (5a), og skru tændrøret (5a) ud med den medfølgende monteringsnøgle (17).

2. Rengør tændrøret (5a) med en kobbertrådbørste*.

- Hvis elektroden er slidt uforholdsmæssigt, eller hvis den er meget tilsmudset, skal tændrøret (5a) udskiftes med ét af samme type. - Kraftig skorpedannelse på tændrøret (5a) kan skyldes: For meget olie i brændstofblandingen dårlig oliekvalitet, gammel brændstofblanding elle et tilstoppet luftfilter (10b).

1. Skru tændrøret (5a) helt ind i gevindet med hånden. Undgå herved, at tændrøret (5a) går skævt.

2. Spænd tændrøret (5a) fast med den medfølgende monteringsnøgle (17).

12.2.2 Rensning af luftfilter (10b) (fig. 10)

PAS PÅ

Snavsede luftfiltre forringer motoreffekten, fordi karburatoren forsynes med for lidt luft. Regelmæssig kontrol er derfor nødvendig.

PAS PÅ

Rengør aldrig luftfilteret med benzin eller brændbare opløsningsmidler.

1. Tryk låsen (10a) ned, og klap luftfilterlåget (10) op.
2. Fjern luftfilteret (10b).
3. Luk atter luftfilterlåget (10), så der ikke kan falde fremmedlegemer ned i indsugningskanalen.
4. Vask luftfilteret (10b) i varmt sæbevand.
5. Skyl luftfilteret (10b) grundigt, og lad det lufttørre.
6. Åbn luftfilterlåget (10), og indsæt luftfilteret (10b) igen.
7. Luk luftfilterlåget (10).

13 Transport

ADVARSEL

Sluk produktet, og fjern tændrørshætten fra tændrøret!

PAS PÅ

Fare for forbrænding!

Sørg for at holde den varme lyddæmper på afstand af kroppen. Fare for forbrænding!

ADVARSEL

Fare for personskade!

Utilsigtet og uventet start af produktet kan medføre personskader.

- Produktet skal slukkes inden enhver form for transport, også over korte afstande. Under transport (også i køretøjer) skal produktet sikres, så den ikke kan vælte, for at undgå tab af brændstof, skader eller person-skader.

14 Opbevaring

FARE

Hvis produktet opbevares i nærheden af mulige antændelseskilder, kan der opstå brand eller eksplosion. Dette medfører alvorlig forbrænding eller død.

– Fjern mulige antændelseskilder som f.eks. komfurer, varmtvandskedler med gas, gastørretumblere osv.

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med produktet.

14.1 Forberedelse til opbevaring

• Opbevar aldrig produktet med brændstof i brændstoftanken i bygninger, hvor brændstofdampe evt. kan komme i kontakt med åben ild eller gnister.
• Lad motoren afkøle, før produktet frastilles i lukkede rum.
• Produktet skal rengøres og vedligeholdes, inden det stilles til opbevaring.
• For at undgå brandfare skal motor, udstødning og området omkring brændstoftanken holdes fri for græs, blade eller udtrængende fedt (olie).
• Opbevaring udendørs kan ikke anbefales. Produktet skal sikres mod uautoriseret adgang.

Nødvendigt værktøj:

• Opsamlingsbeholder*
• Brændstof-opsugningspumpe*

14.1.1 Aftap brændstof med en brændstof-opsugningspumpe (fig. 5)

Ved opbevaring i længere perioder skal brændstoffet aftappes.

1. Hold en opsamlingsbeholder under brændstofopsugningspumpens slange.
2. Skru tankdækslet (8) af, og fjern det.
3. Skub brændstof-opsugningspumpens slange ned i brændstoftanken (9), og aftap alt brændstof vha. brændstof-opsugningspumpen.
4. Skru tankdækslet (8) fast igen.

15 Reparation og reservedelsbestilling

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

BEMAERK

Vigtig oplysning ifm. reparation

Vær ved returnering af produktet til reparation opmærksom på, at produktet af sikkerhedsårsager skal sendes til servicestationen tømt for olie og brændstof.

15.1 Bestilling af reservedele

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

15.2 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Tændrør, luftfilter

* = indgår ikke nødvendigvis i leveringsomfanget!

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden produktet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

17 Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Fejl Mulig årsag Afhjælpning
Produktet vil ikke starte Luftfilter snavset.	Rengør/udskift luftfilter.
	Manglende brændstofforsyning. Kontrollér, at der er tilstrækkeligt brændstof i brændstoftanken, og tank om nødvendigt.
	Fejl i brændstofledningen. Kontrollér brændstofledning for knæk eller skader.
	Tændrøret er for tilsmudset/for vådt pga. for meget brændstof.	Fjern tændrøret, rens og tør det; træl derefter gentagne gange i startsnoren; indsæt tændrøret igen.
	Tændrørshætte ikke påsat.	Kontrollér, at tændrørshætten sidder rigtigt.
	Ingen tændgnist.	Kontrollér, at tændrørshætten sidder rigtigt.
		Kontrollér tændrøret for tilsmudsning og korrekt elektrodeafstand.
		Kontrollér tændingskabel for skader.
		Kontakt servicested.
	Motor defekt.	Kontakt servicested.
	Karburator defekt.	Kontakt servicested.
Produktet vil ikke starte, og går straks ud igen.	Forkert karburatorindstilling (omdrej- ningstal i tomgang).	Indstilling af tomgangshastighed
		Kontakt servicested.
Motor går uroligt	Forkert karburatorindstilling.	Indstilling af tomgangshastighed
		Kontakt servicested.
	Luftfilter snavset	Rens eller udskift luftfilter.
	Tændrør tilsmudset	Rens eller udskift tændrør.
Røgudvikling Forkert brændstofblanding.	Benyt 2-taktsblanding i blandingsfor-	holdet 40:1.
	Forkert karburatorindstilling. Kontakt ser-vicested.
Produktet arbejder ikke med fuld yde-evne	Luftfilter snavset. Rens eller udskift luftfil-ter.
	Tændrør tilsmudset Rens eller udskift tændrør.
	Forkert karburatorindstilling. Kontakt ser-vicested.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: SCHEPPACH

Art.-betegnelse: Backpack-løvblæser – LB5200BP

Art.-nr. 5911103903

EU-direktiver:

2014/30/EU, 2006/42/EG, 2000/14/EF_2005/88/EF, 2016/1628/EU, 2011/65/EU*,

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte standarder:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/EU

Emission. Nr.: e24*2016/1628*2017/656SHB1/P*0101*00

Dokumentationsansvarlig:

Andreas Pecher

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, Tyskland 17.03.2025

Vi ønsker deg mye glede og lykke til ved arbeider med ditt nye produkt.

Merknad:

Bruk kun drivstoff som er anbefalt i denne veiledningen.

ADVARSEL

- Av-/på-bryteren må kunne betjenes lett.

– Viften må ikke være skadet.

- Oppsamlingssekken må ikke være skadet.

- kan blokkere vakuumrøret (ved bruk som vakuumoppsamler)

- kan være en farekilde (steiner, kvister, metalltråd, knokler, osv.)

5.3 Drift

- Før du starter produktet, må du forsikre deg om at produktet er komplett montert.

- Start produktet med en avstand på minst 3 m til påfyllingsstedet for drivstoff.

- Personer skal overholde en sikkerhetsavstand på minst 15 meter til arbeidsområdet.

- Lyddemperen og dermed avgasser skal aldri rettes mot brennbare materialer.

- Produktet må ikke overbelastes. Bruk verktøyet som er ment for arbeidet. Med passende verktøy arbeider du bedre og sikrere i det angitte effektområdet.

- Pass på at produktet ikke kommer i kontakt med fremmedlegemer eller muligens luftbårne fremmedlegemer og støv.

- Rett luftstrålen aldri mot mennesker eller dyr.

• Hvis produktet skal bæres, må du:

5.7 Sikker håndtering med drivstoff

ADVARSEL

Produktet og emballasjematerialer er ikke et leketøy!

Om nødvendig, hold deg til hvileperioder og begrens arbeidets varighet til det absolutt nødvendige.

Før idriftsetting må produktet monteres komplett!

OBS

* = ikke absolutt inkludert i leveringsomfanget!

9.1 Blande drivstoff (fig. 5)

ADVARSEL

Unngå direkte hudkontakt med drivstoff og innånding av drivstoffdamp.

1. Motoren må drives med en drivstoffblanding av drivstoff og motorolje.

2. Bruk kun en blanding av blyfri drivstoff (min. ROZ 95) og spesiell 2-takts motorolje (JASO FD/ISO - L - EGD).

3. Bland drivstoffblandingen i henhold til drivstoffblandingstabellen.
4. Fyll riktig mengde drivstoff og 2-taktsolje i den vedlagte olje-bensinblandeflasken (16).
5. Rist deretter olje-bensinblandeflasken (16) godt.

9.1.1 Drivstoffblanding

Merknad:

Ikke bland drivstoffblandingen i tanken.

Tilsett 2-taktsolje i henhold til drivstoffblandingstabellen.

Drivstoff 2-taktsmotorolje (1:40)
0,5 liter 12,5 ml

Drivstoff kan antennes og eventuelt eksplodere ved fyl-ling. Dette fører til alvorlige forbrenninger eller død.

Før idriftsetting må produktet monteres komplett!

ADVARSEL

Vær oppmerksom på lovbestemmelsene om støyvernforordningen.

ADVARSEL

Bruk kun produktet utendørs og ikke i lukkede eller dårlig ventilerte rom.

OBS

• Startsnoren må alltid trekkes ut rett.
  – Hold fast håndtaket til startsnoren, när startsnoren trekkes tilbake.
• Ikke la startsnoren smelle tilbake. Dette kan føre til skader.
• Ikke trekk ut hele snoren til startsnoren. Slik unngår du at startsnoren revner.
• I kjølig vær kan det være nødvendig å gjenta startprosessen flere ganger.

Merknader:

- Før du slår på produktet, forsikre deg om at det ikke er rettet mot mennesker eller dyr.

* = ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

MERKNAD

• Modellbetegnelse
• Artikelnummer
• Data til typeskiltet

* = ikke absolutt inkludert i leveringsomfanget!

Henvisning om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Anvendte standarder:

EN 15503:2009+A2:2015, EN ISO 14982:2009

2016/1628/EU

Utslipp. Nr: e24*2016/1628*2017/656SHB1/P*0101*00

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
