KULLANIM KILAVUZU C-BL700-X SCHEPPACH

TR Akülü yaprak üfleyici | Orijinal kullanma kılavuzunun çevirisi.... 254

1

scentsack 1 2 3 4 5 6

2

2 3 7 8

1 Giriş....254
2 Ürün açıklaması (Res. 1, 3) ...... 255
3 Teslimat kapsamı (Res. 1, 3) 255
4 Amacına uygun kullanım.... 255
5 Güvenlik uyarıları 255
6 Teknik veriler 258
7 Ambalajdan çıkarma 258
8 Montaj (Res. 3).... 258
9 Kullanım 259
10 Çalışma bilgileri....259
11 Temizlik ve bakım 259
12 Depolama.... 260
13 Onarım ve yedek parça siparişi.... 260
14 İmha ve yeniden değerlendirme.... 260
15 Arıza giderme.... 261
16 AB uygunluk beyani 261
17 Patlatılmış çizim 262

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Dikkat! Ürüne takılmış güvenlik işaretlerine ve uyarılarına uyulmaması ve güvenlik ve çalıştırma talimatlarına uyulmaması ciddi yaralanmalara ve hatta ölüme neden olabilir.
	Bir koruyucu gözlük kullanın.
	Bir koruyucu kulaklık kullanın.
	Toz oluşan ortamlarda solunum maskesi ta- kın!
	Sağlam ayakkabılar giyin!
	Saçlarınız uzunsa bir saç filesi kullanın.

	Ürünü yağmura maruz bırakmayın. Ürün sa-dece kuru ortam koşulları altında yerleştirile-bilir, depolanabilir ve işletmebilir.
	Diğer kişilerin güvenlik mesafesine uydukla- rından emin olun.
	Etrafa savrulan cisimler ve dönen parçalar ağır yaralanmalara neden olabilir.
	Bakım, tadilat, ayar ve temizleme işlemlerini yalnızca motor kapalı ve akü çıkarılmış hal-deyken gerçekleştirin.
	Yaralanma tehlikesi! Elinizi asla bıçakların yakınına getirmeyin.
	Dönen bıçak silindiri nedeniyle yaralanma tehlikesi! Ürün çalışırken ellerinizi ve ayakla-rınızı açıklıkların dışında tutun.
	Ürünün garanti edilen ses gücü seviyesi.
	Lityum iyon akü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

1 Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat

İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması

• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar

• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması

• Amacına aykırı kullanım
• Elektrik ile ilgili yönetmeliklerin ve 0100, DIN 57113 / VDE0113 sayılı VDE direktiflerinin dikkate alınmaması nedeniyle elektrikli sistemlerin arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır.

Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

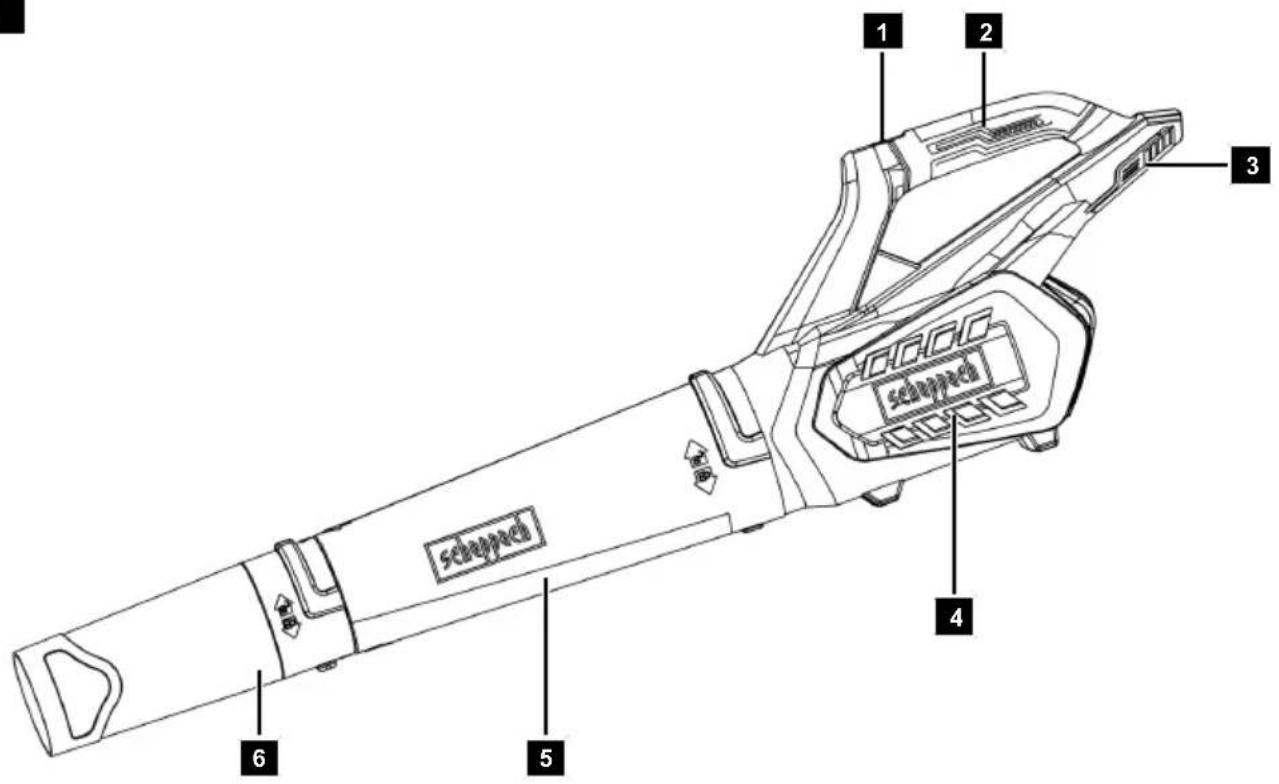

2 Ürün açıklaması (Res. 1, 3)

1. Açma/Kapama şalteri
2. Tutamak
3. Akü yuvası
4. Motor gövdesi
5. Arka üfleme borusu
6. Ön üfleme borusu
7. Kilit açma tuşu (akü)
8. Akü*

* = Teslimat kapsamında değil!

3 Teslimat kapsamı (Res. 1, 3)

Poz. Adet Tanım

1. 1 x Motor gövdesi
2. 1 x Arka üfleme borusu
3. 1 x Ön üfleme borusu

1 x Kullanım kılavuzu

4 Amacına uygun kullanım

Ürün, kuru yaprakları veya hafif bahçe atıklarını ve asfalt yüzeylerdeki ve çimlerdeki hafif kirleri üflemek ve yığmak için tasarlanmıştır.

Sağlığa zararlı maddeleri üflemeyin!

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygun olmayan kullanım olarak kabul edilir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Kullanım kılavuzundaki sinyal kelimelerinin açıklaması

! TEHLİKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

! UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

İKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5 Güvenlik uyarıları

! UYARI

Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.

c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2) Elektriksel güvenlik

a) Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fis kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3) İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyusturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağlı-dığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha i-yi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya aksesuar kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

4) Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açı-lıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fisi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, bilgisiz kişiler kullandığı takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakı- mini özenli şekilde yapın. Hareketli parçaların so- runsuz bir şekilde çalışıp çalışmadığını ve sıkış- madığını, elektrikli aletin fonksiyonu zarar görme- yecek şekilde parçaların kırılmış veya hasar gör- müş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarıl- masını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, e-lektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5) Şarjlı aletin kullanımı ve alet ile çalışma

a) Aküleri yalnızca üretici tarafından önerilen şarj ci-hazlarıyla şarj edin. Belirli bir tür şarj edilebilir akü i-çin uygun olan bir şarj cihazı, diğer şarj edilebilir akü-lerle birlikte kullanıldığında yangın tehlikesi mevcuttur.

b) Elektrikli aletlerde sadece bunun için öngörülen aküleri kullanın. Diğer akülerin kullanılması yaralanmalara ve yangın tehlikesine neden olabilir.

c) Kullanılmayan aküyü ataç, bozuk para, anahtar, çivi, vida veya kontaklara takılabilecek diğer küçük metal nesnelerden uzak tutun. Akü kontakları ara- sındaki kısa devre yanıklara veya yangına neden olabilir.
d) Yanlış kullanımda aküden sıvı sizabilir. Bununla temastan kaçının. Kazara temas durumunda, suyla yıkayın. Sıvı gözünüze kaçarsa, ilave olarak tıbbi yardım alın. Sızan akü sıvısı ciltte tahrişe veya yanıklara neden olabilir.
e) Hasarlı veya değiştirilmiş bir akü kullanmayın. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde davranabilir ve yangın, patlama veya yaralanma riskine eden olabilir.
f) Aküyü ateşe veya aşırı sıcaklığa maruz bırakmayın. Yangın veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve aküyü veya akü ale- tini asla kullanım talimatlarında belirtilen sıcaklık aralığının dışında şarj etmeyin. Yanlış şarj etme ve- ya izin verilen sıcaklık aralığının dışında şarj etme a- küye zarar verebilir ve yangın tehlikesini artırabilir.

6) Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.
b) Hasarlı akülere asla bakım yapmayın. Şarj edilebilir akülerin tüm bakımı sadece üretici veya yetkili servis merkezleri tarafından yapılmalıdır.

Bahçe üfleyici için güvenlik talimatları

a) Makineyi kötü hava koşullarında, özellikle de fırtına tehlikesi varsa kullanmayın. Bu, bir yıldırım tarafından çarpılma tehlikesini azaltır.
b) Çalışma alanını vahşi hayvanlar bakımından iyice kontrol edin. Vahşi hayvanlar çalışan çim makine tarafından yaralanabilir.
c) Çalışma alanını iyice inceleyin ve sıçrayabilecek veya dışarı fırlayabilecek ya da başka bir şekilde yaralanmaya veya hasara neden olabilecek tüm taşları, çubukları, telleri, kemikleri ve diğer yabancı cisimleri temizleyin. Fırlayan parçalar yaralanmaya neden olabilir.
d) Kullanmadan önce, şebeke kablosunu ve tüm uzatma kablolarını hasar veya eskime belirtileri yönünden kontrol edin. Elektrik fişini çekmeden kabloya dokunmayın. Eğer kablo hasar görmüş veya yıpranmışsa makineyi kullanmayın. Hasarlı bir şebeke veya uzatma kablosu elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara yol açabilir.
e) Göz koruması ve koruyucu kulaklık kullanın. Uygun kişisel koruyucu donanım kullanılması yaralanma riskini azaltır.
f) Makineyi kullanırken daima kaymayan koruyucu ayakkabılar giyin. Asla çıplak ayakla veya açık sandaletlerle çalışmayın. Böylelikle ayak yaralanma tehlikesini de azaltmış olursunuz.
g) Makineyi kullanırken daima uzun pantolonlar gi-yin. Çıplak deri, çöplerden kaynaklanan yaralanma riskini artırır.

h) Bol giysiler giymeyin veya şal, kordon, kolye, bant vb. gibi hava girişine çekilebilecek şeyler kullanmayın. Uzun saçları geriye doğru bağlayın veya içeri çekilmeyecek şekilde örtün. Bunlardan herhangi birinin hava girişine çekilmesi yaralanma riskini artırabilir.
i) Üfleyici nozulu asla insanlara, hayvanlara veya pencerelere doğru tutmayın. Çöpleri ağaçlar, arabalar veya duvarlar gibi çöplerin sıçrayabileceği katı nesnelerden uzağa üflerken özellikle dikkatli olun. Fırlayan parçalar yaralanma riskini artırır.
j) Makineyi sigara, kibrit veya kül gibi yanan veya tüten maddeleri üflemek için kullanmayın. Bu tutuşma kaynakları yangın riskini artırabilir.
k) Dönen vantilatöre dokunmayın. Makineyi kapatın, vantilatör durana kadar bekleyin ve vantilatöre erişim sağlayan herhangi bir parçayı çıkarmadan önce elektrik fişini çekin. Bu, hareketli parçalardan kaynaklanan yaralanma riskini azaltır.
1) Sıkışan malzemeleri çıkarmadan veya makineye bakım yapmadan önce tüm düğmelerin kapalı olduğundan ve elektrik fisinin çekildiğinden emin olun. Sıkışmış malzemeleri çıkarırken veya bakım sırasında makinenin beklenmedik şekilde çalışması yaralanma riskini artırabilir.

Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Öngörülen kulaklığın kullanılmaması durumunda işitme hasarı.
• Artık riskler, "Güvenlik uyarıları" ve "Talimatlara uygun kullanım" bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.
• Bu kullanım kılavuzunda önerilen ürünü kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

! UYARI

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

! UYARI

Uzun süreli işlerde operatörün ellerindeki titreşimler nedeniyle dolaşım bozuklukları (beyaz parmak sendromu) meydana gelebilir.

Beyaz parmak sendromu parmak ve ayak parmaklarında küçük damarların kramp gibi kasılmasına neden olan bir damar hastalığıdır. Etkilenen bölgelere yeterli sevi yede kan ulaşmaz ve bu nedenle aşırı beyaz görünür. Dolaşımı olumsuz etkilenmiş kişilerde (örn. sigara kullananlar, diyabet hastaları) titreşimli ürünlerin sık kullanımı sinirlere hasar verebilir.

Sıra dışı etkiler hissetmeniz durumunda derhal işinizi sonlandırın ve bir hekime başvurun.

DIKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

! UYARI

20V IXES serisi akünüzün ve şarj cihazınızın kullanım kılavuzunda verilen güvenlik talimatlarına ve şarj ve doğru kullanımla ilgili notlara uyun. Şarj işleminin ayrıntılı bir açıklamasını ve daha fazla bilgiyi bu ayrı kullanım kılavuzunda bulabilirsiniz.

6 Teknik veriler

Anma gerilimi 20 V

Maks. devir sayısı 22500 min-1

Hava hızı kademesi 1 32 m/s (115 km/h)

Hava hızı kademesi 2 43 m/s (155 km/h)

Hava hacmi maks. 516 m ^3 /s

Koruma türü IP20

Ağırlık 1,8 kg

Teknik değişiklik yapma hakkı saklıdır!

Gürültü ve titreşim

! UYARI

Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'yi aşarsa, siz ve çevredeki insanlar uygun koruyucu kulaklık takmalısınız.

Gürültü değerleri EN 50636 Ek CC uyarınca şekilde tespit edilmiştir.

Titreşim değerleri EN 50636 Ek BB uyarınca şekilde tespit edilmiştir.

Karakteristik ses değerleri

Ses basıncı seviyesi L_pA	74,6 dB
Ölçüm hatası K_pA	3,0 dB
Ses gücü seviyesi L_wA	94,1 dB
Ses gücü seviyesi garantili L_wA	100 dB
Ölçüm hatası K_wA	3,0 dB

Titreşim özellikleri (el-kol titreşimi)

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, ses yükünün önceden öngörülmesi için de kullanı-labilir.

! UYARI

Ses emisyonları ve titreşim emisyonu değeri, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Ses yükünü mümkün olduğunca düşük tutmaya çalışın. Örnek önlemler: Çalışma saatinin sınırlanması. Bu sıra-da işletim çevriminin tüm oranları dikkate alınmalıdır (örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7 Ambalajdan çıkarma

! UYARI

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir!

Çocuklar; plastik torbalar, folyolar ve küçük parça-lar ile oynamamalıdır! Yutma ve boğulma tehlikes söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Olası hasarları, ürünü teslim eden taşıma şirketine derhal bildirin. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce kullanım kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

8 Montaj (Res. 3)

! UYARI

Yaralanma tehlikesi!

Elektrikli alet üzerinde herhangi bir çalışma yapmadan önce (örn. bakım, alet değişimi vb.) ve elektrikli aleti taşırken ve depolarken aküyü çıkarın. Açma/kapama şalterinin istem dışı açılması durumunda yaralanma tehlikesi mevcuttur.

8.1 Arka üfleme borusunun (5) takılması (Res. 3)

1. Arka üfleme borusunu (5) motor gövdesine (4) sokun.
2. Süngü kilidiyle arka üfleme borusunu (5) yerine kilitlemek için, arka üfleme borusunu (5) saat yönünde dayanağa kadar çevirin.

8.2 Ön üfleme borusunun (6) takılması (Res. 3)

1. Ön üfleme borusunu (6) ok işaretinden arka üfleme borusuna (5) itin.
2. Süngü kilidiyle ön üfleme borusunu (6) kilitlemek için, ön üfleme borusunu (6) saat yönünde dayanağa kadar çevirin.

9 Kullanım

Akülü yaprak üfleyici, yaprakları hızlı bir şekilde bir araya getirmek veya ulaşılması zor yerlerden uzaklaştırmak için kullanılabilen bir üfleyiciye sahiptir.

Kontrol ünitelerinin işlevi için lütfen aşağıdaki açıklamalara bakın.

DIKKAT

İşletime almadan önce ürünü mutlaka komple monte edin!

DİKKAT

Çalışma sırasında ortam sıcaklığının 50 °C'yi aşmadığından ve -20 °C'nin altına düşmediğinden emin olun.

DİKKAT

Ürün, 20V IXES serisinin bir parçasıdır ve sadece bu serideki şarj edilebilir akülerle çalıştırılabilir. Aküler sa- dece bu seriye ait şarj cihazları ile şarj edilebilir. Lütfen üreticinin talimatlarına uyun.

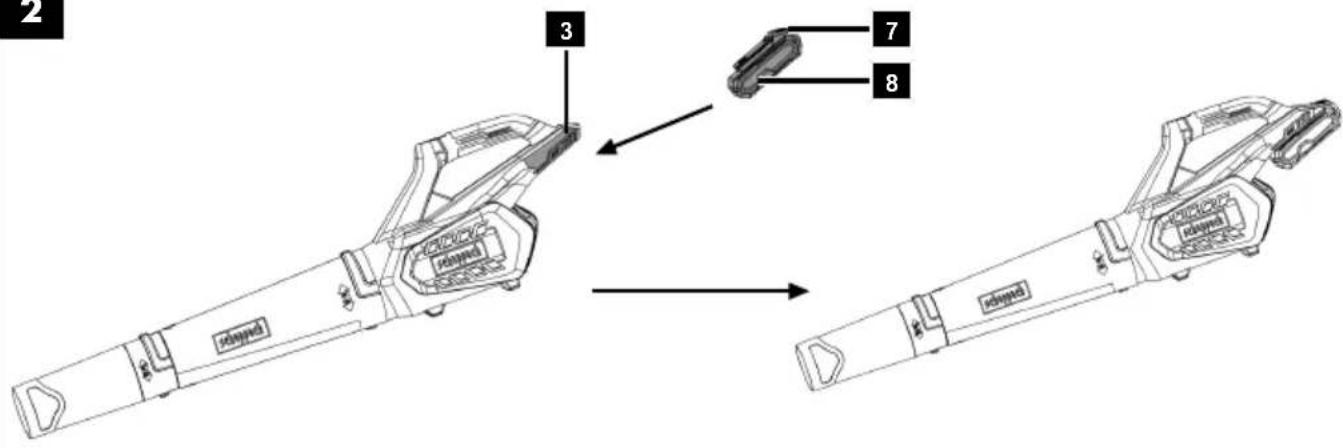

9.1 Akünün (8) akü tutucusuna (3) takılması çıkarılması (Res. 2)

Akünün takılması

1. Aküyü (8) akü tutucusunun (3) içine itin. Akü (8) duyulabilir bir şekilde yerine oturur.

Akünün çıkarılması

1. Akünün (8) kilit açma tuşuna (7) basın ve akü tutucusundan (3) dışarı çekin.

9.2 Ürünü açma/kapatma ve çalıştırılması (Res. 1)

! UYARI

Yaralanma tehlikesi!

Hava akımını insanlara, hayvanlara veya nesnelere doğru yönlendirirseniz, bu yaralanmalara ve hasara yol açabilir.

– Hava akışını kendinizden uzağa yönlendirin.
– Hava akışını asla diğer kişilere, hayvanlara veya eşyalara yöneltmeyin.
- Taşlar veya dallar gibi sert cisimleri üfleyerek uzaklaştırmayın.

Bilgiler:

Ürün iki hava hızıma sahiptir.

$$ 1 = \text { D u s u k }. $$

Talaş, tanecikler ve kir gibi hafif, kuru malzemeler için.

$$ 2 = \text { Y u k s e k }. $$

Kuru yapraklar, çim biçme, ıslak yapraklar gibi ağır veya ıslak malzemeler için.

En iyi sonuç, ürünü doğrudan zemin üzerinde değil, zeminden biraz uzakta ve mümkünse düz bir açıyla çalıştır- diğınızda elde edilir.

1. Ürünü tutamaktan (2) kaldırın.
2. Ürünü açmak için açma/kapama şalterini (1) "1" konumuna itin.
3. Ürünü sola ve sağa döndürün.
4. Çalışma sırasında hava hızını üflenecek malzemeye göre ayarlayın. Hava hızını artırmak için açma/kapama şalterini (1) "2" konumuna itin.
5. Ürünü kapatmak için açma/kapama şalterini (1) "0" konumuna itin.

9.3 Aşırı yük kapatma

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

10 Çalışma bilgileri

Ürün sadece aşağıdaki amaçlar için kullanılabilir:

- Kuru yaprakları yığmak veya ulaşılması zor alanlardan uzaklaştırmak için bir üfleyici olarak.

Yukarıda açıklananlar dışında herhangi bir kullanım ürüne hasar verebilir ve kullanıcı için tehlike oluşturabilir.

• Ürünü çalıştırmadan önce, insanları veya hayvanları hedef almadığından emin olun.
• Çalışma sırasında ürünü iki elinizle sıkıca tutun. Her i- ki kolu da kavrayın.
• Bu üründen kaynaklanan belirli miktarda gürültü kirliliği kaçınılmazdır. Gürültülü çalışmaları izin verilen ve belirlenmiş zamanlara erteleyin. Gerekirse dinlenme sürelerine uyun.
• Tozlu koşullarda yüzeyleri hafifçe nemlendirin.
• Optimum sonucu, üfleyiciyi yerden 5 - 10 cm mesafe-de kullandığınızda elde edersiniz.
• Hava jetini öne doğru yönlendirin ve yaprakları veya bahçe atıklarını birlikte üflemek veya ulaşılması zor alanlardan çıkarmak için yavaşça hareket edin.
• Üflemeden önce atıkları gevşetmek için tırmık ve süpürge kullanın.
• Etraftaki yaprakları hızlı bir şekilde toplamak için en yüksek üfleme gücüyle çalışmaya başlayan. Önceden toplanan yaprak yığınlarını sıkıştırmak için daha düşük bir üfleme gücü seçin.

11 Temizlik ve bakım

! UYARI

Bu kullanma kılavuzunda açıklanmayan onarım ve bakım işlerinin uzman bir atölye tarafından yapılmasını sağlayın. Sadece orijinal yedek parçalar kullanın.

! UYARI

Yanlış bakım veya temizlik çalışmaları yaralanmalara neden olabilir!

! UYARI

Temizlik, onarım ve bakım çalışmaları sırasında ü- rün beklenmedik şekilde çalışabilir ve yaralanmala- ra ve yanıklara neden olabilir.

• Ürünü kapatın.
• Aküyü çıkarın.
  – Ürünü soğumaya bırakın.

11.1 Temizlik

1. Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle* silin veya düşük basınçta basınçlı hava* üfleyin. Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
2. Havalandırma açıklıkları her zaman açık olmalıdır.
3. Temizlik ya da çözelti maddesi kullanmayın; bunlar ü- rünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.

11.2 Bakım

Ürün bakım gerektirmez.

12 Depolama

Depolama için hazırlık

1. Aküyü çıkarın.
2. Ürünü temizleyin ve hasar bakımından kontrol edin.

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin.

Optimum saklama sıcaklığı 5 °C ile 30 °C arasındadır. Ürünü orijinal ambalajında saklayın.

Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. Kullanım kılavuzunu ürünün yanında muhafaza edin.

13 Onarım ve yedek parça siparişi

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

DİKKAT

Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri hizmetlerine veya yetkili bir uzmana başvurun.

Bu aksesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13.1 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

Yedek parçalar / Aksesuar

Akü SBP2.0 ürün no.: 7909201708

Akü SBP4.0 ürün no.: 7909201709

Şarj cihazı SBC2.4A ürün no.: 7909201710

Şarj cihazı SBC4.5A ürün no.: 7909201711

Şarj cihazı SDBC2.4A ürün no.: 7909201712

Şarj cihazı SDBC4.5A ürün no.: 7909201713

StarterKit SBSK2.0 ürün no: 7909201720

StarterKit SBSK4.0 ürün no: 7909201721

14 İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

• Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)

• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, ön- cesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

• Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

Lityum-iyon aküler hakkında notlar

Cihazı atmadan önce aküyü çıkarın!

• Akü evsel atıklara, ateşe (patlama tehlikesi) veya suya atmayın. Hasarlı aküler, zehirli buharlar veya sıvılar sızarsa çevreye ve sağlığınıza zarar verebilir.

• Bozuk veya bitmiş aküler 2023/1542/EG direktifi uyarınca geri dönüşüme aktarılmalıdır.

• Cihazı ve şarj cihazını bir geri dönüşüm merkezine götürün. Kullanılan plastik ve metal parçalar türlerine göre ayrılabilir ve bu şekilde geri dönüştürülebilir.

• Aküleri deşarj olmuş durumda tasfiye edin. Kısa devrelere karşı korumak için kutupları yapışkan bantla kapatmanızı öneririz. Aküyü açmayın.
• Aküleri yerel yönetmeliklere uygun olarak tasfiye edin. Şarj edilebilir aküleri, çevre dostu bir şekilde geri dönüştürülebilecekleri bir atık akü toplama noktasına atın. Bu konuda yerel atık imha şirketinize danışın.

15 Arıza giderme

Arıza Olası sebep Yardım
Ürün başlatlamıyor veya düşük güçte.	Akü gücü çok zayıf. Aküyü şarj edin.
	Akü doğru şekilde takılmamış. Aküyü	akü tutucusunun içine itin. Akü duyulabilir bir şekilde yerine oturur.
	Açma / kapama şalteri bozuk. Lütfen	servis departmanımızla iletişime geçin.
	Motor arızalı.
Ürün kesintilerle çalışıyor. Dahili ge	gevşek kontak. Lütfen servis departma	nımızla iletişime geçin.
	Açma / kapama şalteri bozuk.

16 AB uygunluk beyani

Orijinal uygunluk beyanının çevirisi

Üretici:

Scheppach GmbH

Burada açıklanan ürünün geçerli yönetmeliklere ve standartlara uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ediyoruz.

Marka: SCHEPPACH

* İşbu uygunluk beyanının düzenlendiği yukarıda adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Uygulanan standartlar:

EN 62841-1:2015/A11:2022;

Yetkili dokümantasyon temsilcisi:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
