Type de produit	Tondeuse à pousser autotractée
Marque	Husqvarna
Modèle	LB 256SP
Type de moteur	4 temps, monocylindre, OHV, refroidissement par air forcé
Cylindrée	166 cm³
Puissance nominale	2,7 kW
Capacité du réservoir de carburant	1,0 L

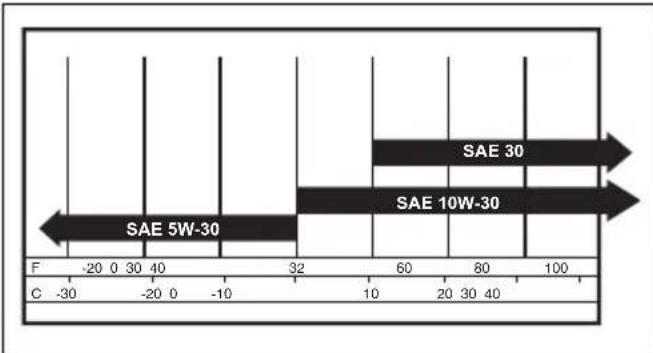

Capacité du réservoir d'huile	0,5 L (huile SAE 30)
Lubrification moteur	Par projection
Système de coupe	BioClip (mulching) / Éjection latérale
Largeur de coupe	560 mm
Hauteur de coupe	25 - 75 mm (réglable par levier)
Poids (réservoirs vides)	33,1 kg
Niveau de puissance sonore garanti	98 dB(A)
Niveau de pression sonore à l'oreille	88 dB(A)
Vibrations au guidon	7,5 m/s²
Vitesse d'avancement	3,6 km/h (autotractée)
Bougie	Husqvarna HQT-7 (écartement 0,7-0,8 mm)
Mécanisme d'arrêt	Frein moteur (poignée de sécurité)
Transmission	Entraînement sur roues arrière, réglable

FOIRE AUX QUESTIONS - LB 256SP HUSQVARNA

Comment démarrer la tondeuse LB 256SP ?

Placez-vous derrière la tondeuse. Tenez la poignée de frein moteur contre le guidon. Saisissez la poignée du câble du démarreur et tirez lentement jusqu'à sentir une résistance, puis tirez franchement pour démarrer le moteur.

Que faire si le moteur ne démarre pas ?

Vérifiez que le câble d'allumage est bien branché sur la bougie, que le réservoir de carburant n'est pas vide et que le carburant est frais. Nettoyez ou remplacez la bougie si nécessaire. Consultez le chapitre Dépannage moteur dans la notice.

Comment régler la hauteur de coupe ?

Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur, vers l'avant pour la diminuer. Ne réglez pas la hauteur trop bas pour éviter que la lame ne touche le sol.

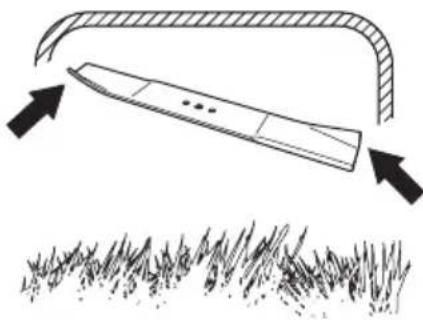

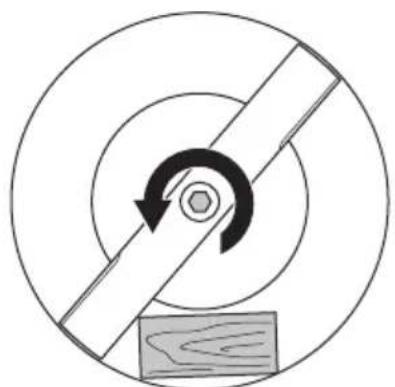

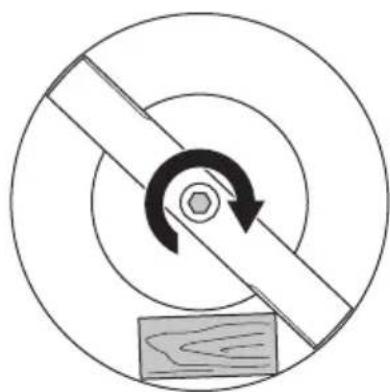

Comment remplacer la lame ?

Débranchez le câble d'allumage. Bloquez la lame avec un bloc de bois. Retirez le boulon et la rondelle, puis la lame. Montez la nouvelle lame avec le tranchant vers le capot de coupe. Serrez le boulon à 43-47 Nm.

Comment vidanger l'huile moteur ?

Faites tourner le moteur jusqu'à ce que le réservoir de carburant soit vide. Débranchez le câble d'allumage. Retirez le bouchon d'huile, inclinez la tondeuse au-dessus d'un récipient pour vidanger l'huile. Remplissez avec de l'huile SAE 30 neuve (0,5 L).

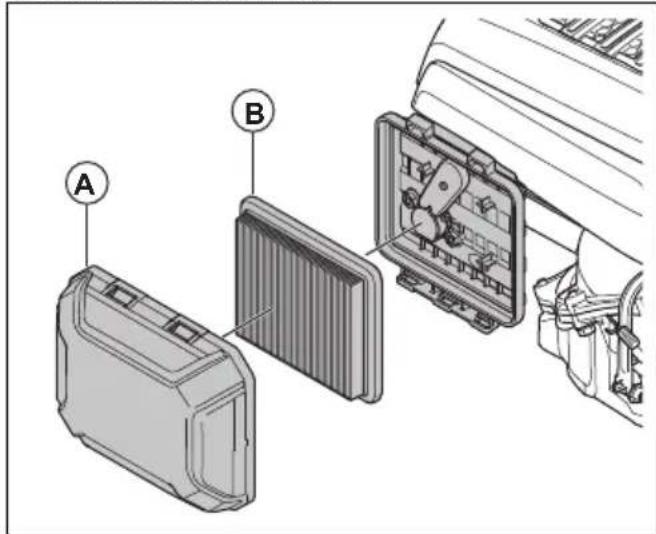

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre à air en poussant les clips. Sortez le filtre et frappez-le contre une surface plane pour le nettoyer. Ne pas utiliser d'essence ou d'air comprimé. Remplacez le filtre s'il est endommagé.

Pourquoi le moteur surchauffe-t-il ?

Les causes possibles sont un niveau d'huile trop bas, un filtre à air sale ou un mauvais réglage du carburateur. Vérifiez le niveau d'huile, nettoyez le filtre à air et, si nécessaire, faites régler le carburateur par un professionnel.

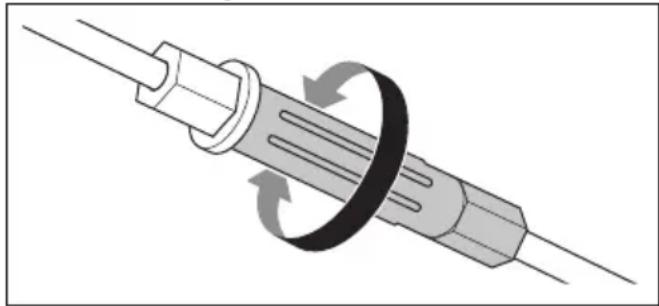

Comment ajuster le câble d'embrayage ?

Si l'entraînement ne s'engage pas ou si la tondeuse avance lentement, réduisez la longueur du câble en tournant la vis de réglage dans le sens inverse des aiguilles d'une montre. Si elle avance sans commande, augmentez la longueur en tournant dans le sens horaire.

Quel type de carburant utiliser ?

Utilisez de l'essence sans plomb avec un indice d'octane d'au moins 90 RON (87 AKI). Si possible, privilégiez l'essence d'alkylate écologique. Ne pas utiliser d'essence avec un indice d'octane inférieur.

Comment stocker la tondeuse en hiver ?

Videz le réservoir de carburant. Nettoyez la tondeuse. Rangez-la dans un endroit sec et à l'abri du gel. Sécurisez-la pour éviter un accès non autorisé. Consultez le chapitre Transport, entreposage et mise au rebut.

MODE D'EMPLOI LB 256SP HUSQVARNA

FR Manuel d'utilisation 180-199

	LC 151 LC 151S L	B 251S LB 256SP
Motor
Značka Husqvarna Husqvarna Husqvarna	Husqvarna
Typ motoru Jednoválcový,	čtyřdobý, nucené chlazení vzdu-chem, Rozvod OHV	Jednoválcový, Čtyřdobý, nucené chlazení vzdu-chem, Rozvod OHV	Jednoválcový, Čtyřdobý, nucené chlazení vzdu-chem, Rozvod OHV	Jednoválcový, Čtyřdobý, nucené chlazení vzdu-chem, Rozvod OHV
Zdvihový objem, cm3	166 166 166 166
Rychlost, ot./min 2800 2800 2800 2800
Jmenovitý vykon motoru, kW17	2,7 2,7 2,7 2,7
Systém zapalování
Zapalovác svíčka Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Elektromová vzdálenost, mm 0,7-0,8 0,7-0,8 0,7-0,8
Systém mazání a palivový systém
Typ mazányí motoru Rozstřikovác Rozstřikovací Rozstřikovací	Ovaci Rozstřikovací
Objem palivové nádrže, litry 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,1 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,2 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,4 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,3 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,5 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,5 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,5 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,4 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,3 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,8 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,3 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,4 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,4 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,3 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,2 1,0 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,3 1,0 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,2 1,0 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,5 1,2 1,0 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,8 1,3 1,0 1,5 1,2 1,5 1,2 1,0 1,5 1,2 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,8 1,3 1,0 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,8 1,3 1,0 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,8 1,3 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,4 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,4 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,4 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,2 1,5 1,8 1,8 Hmotnost
S prázdni mi nádržemi, kg	31.1	32.6	32.0	33.1
Emise hluku\(^{19}\)
Hladina akustického výkonu, změre-ná, dB(A)	97	97	95	98
Hladina akustického výkonu, zaručné,ná,LWA dB(A)	98	98	96	98
Hladiny hluku\(^{20}\)
	LC 151 LC 151S LB 251S LB 256SP
Hladina akustického tlaku na sluch obsluhy, dB(A)	85 85 82 88
Úrovně vibrací21
Vibrace Žídítek, m/s2	8,5 8,5 4,7 7,5
Žaci ćstrojí
Výška sečení, mm 25-75 25-75 25-75	25-75
Šiřka sečení, mm 510 510 510 560
Žaci systém Sběr / BioClip	®/bočné vyhazoványí	Sběr / BioClip®/bočné vyhazoványí	BioClip®/bočnévyhazoványí	BioClip®/bočnévyhazoványí
Núž - standardní Sběr 598562601 Sběr 598562601 Mulč	597683901 Mulč 598562601 Mulč 597683901 --		8563601
Núž - príslušenství Mulč 597683901 Mulč 597683901 --
Kapacita koše na trávu, litry 65 65 --
Pohon
Rychlost vlastniho pojezdu, km/h - 3,6	4,0 3,6

Dépannage moteur 195

Transport, entreposage et mise au rebut. 196

Caracteristiques techniques. 197

Déclaration de conformité CE. 199

Introduction

Description du produit

Le produit est une tondeuse rotative à pousser. Pour LC 151, LC 151S, fixez le collecteur d'herbe pour recueillir l'herbe. Fixez le défecteur d'éjection latérale pour l'éjection latérale de l'herbe. Pour LC 151, LC 151S, fixez un kit de mulching pour broyer l'herbe et la transformer en engrais.

Utilisation prévue

Utilisez le produit pour couper l'herbe. N'utilisez pas ce produit pour d'autres travaux.

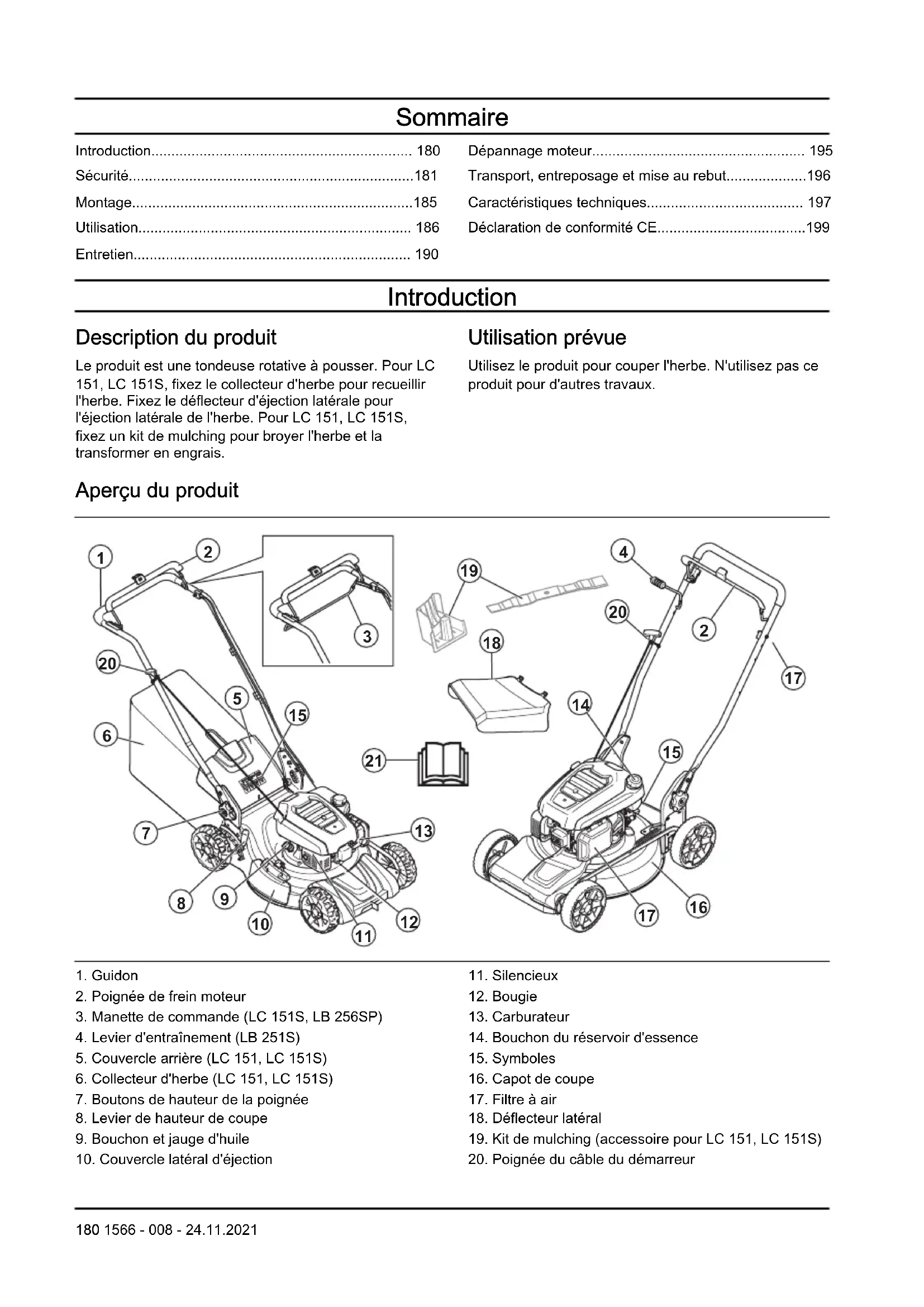

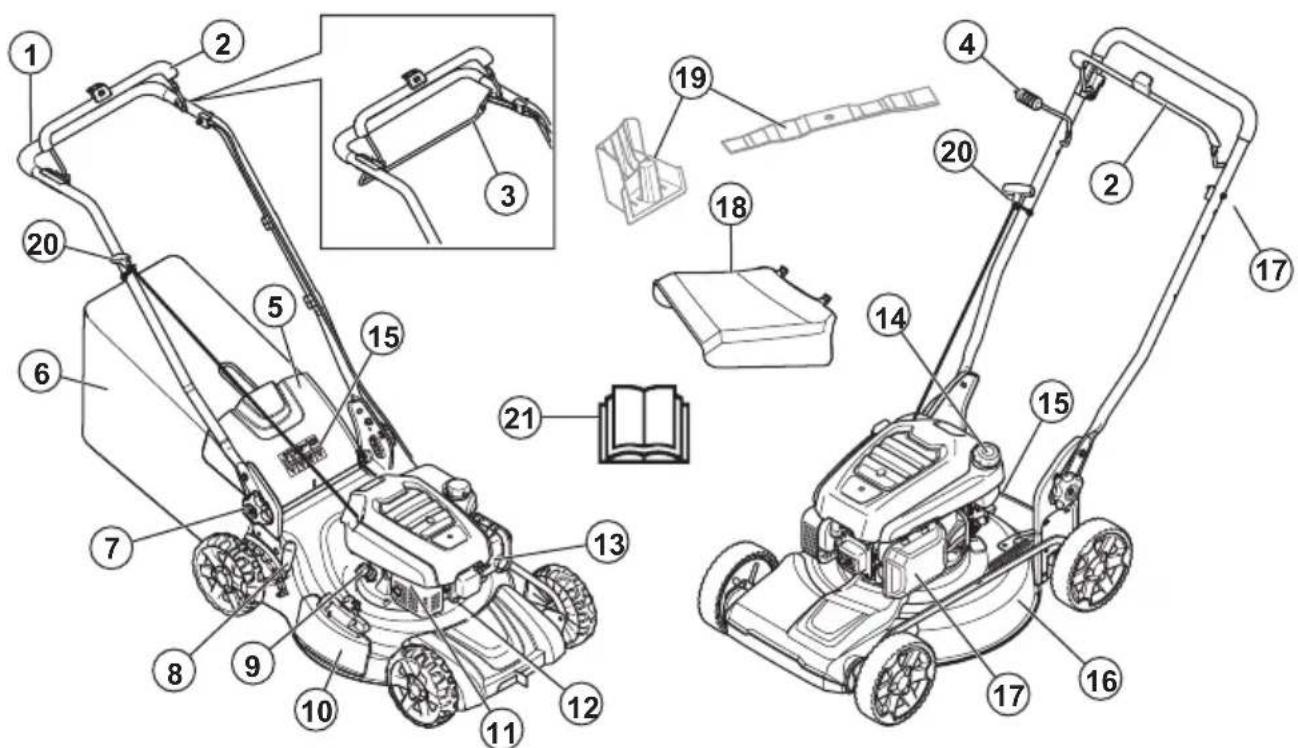

Aperçu du produit

1. Guidon
2. Poignée de frein moteur
3. Manette de commande (LC 151S, LB 256SP)
4. Levier d'entraînement (LB 251S)
5. Couvercle arriere (LC 151, LC 151S)
6. Collecteur d'herbe (LC 151, LC 151S)
7. Boutons de hauteur de la poignée
8. Levier de hauteur de coupe
9. Bouchon et jauge d'huile

10. Couvercle lateral d'éjection

11. Silencieux

12. Bougie
13. Carburatseur
14. Bouchon du réservoir d'essence
15. Symboles
16. Capot de coupe
17. Filtre à air
18. Deflecteur latorial
19. Kit de mulching (accessoire pour LC 151, LC 151S)
20. Poignée du cable du démarreur

21. Manuel de l'opérateur

Symboles concernant le produit

AVERTISSEMENT! Soyez prudent et utilisez le produit correctement. Ce produit peut cause des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes.

Veuillez dire attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation.

Maintenez les personnes et les animaux à une distance suffisante de la zone de travail.

Avertissement: Maintenez les mains et les pieds à distance de la lame en rotation.

Avertissement: Maintenez les pieds et les mains à distance des pieces en mouvement.

Coupez le moteur et retirez le cable d'allumage avant toute réparation ou opération d'entretien.

Ce produit est conforme aux directives CE en vigueur.

Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions du produit sont indiquées au chapitre
Caracteristiques techniques et sur les autocollants.

Risque d'incendie.

Ne respirez pas les gaz d'échéppement. Les gaz d'échéppement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne démarrez pas le moteur en interieur ou dans des espaces fermés.

Surface chaude.

Remplissez le moteur d'huile avant de démarrer le produit.

Remarque: Les autres symboles/autocollants présents sur le produit concernant des exigences de certification spécifique à certaines zones commerciales.

Responsabilité

Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si :

• le produit n'est pas correctement réparé ;
• le produit est réparé avec des pieces qui ne proviennent pas du fabricant ou qui ne sont pas homologuees par le fabricant ;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuee.

Émissions Euro V

AVERTISSEMENT: toute alteration du moteur a pour effet d'annuler l'homologation de type UE de ce produit.

Sécurité

Définitions de sécurité

Des averissements, des commandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximé si les instructions du manuel ne sont pas respectées.

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériel ou les environns si les instructions du manuel ne sont pas respectées.

Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Instructions générales de sécurité

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ce produit est dangereux s'il est utilisé de manière incorrecte ou imprudente. Des blessures graves ou mortelles peuvent se produire si vous ne respectez pas les instructions de sécurité.
• Ce produit génére un champ electromagnetique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants Médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser ce produit.
• Soyez toujours prudent et utilisez votre bon sens. Si vous ne savez pas comment faire fonctionner le produit dans une situation particulière, ne l'utilise pas et contactez votre Husqvarna revendeur avant de poursuivre.
• N'oubliez pas que l'opérateur sera tenu responsable des accidents occasionnés à des tiers et à leurs biens.
• Maintenez le produit propre. Assurez-vous que vous pouvez dire clairement les averissements et les autocollants.
• Ne laïsez personne utiliser le produit avant d'avoir lu et compris le contenu du manuel de l'opérateur.
• Ne laïsez pas un enfant utiliser le produit.
• Maintenez les enfants éloignés de la zone de travail. Un adulte responsable doit êtreprésent à tout moment.
• Ne laïsez pas une personne utilisier le produit si elle ne connait pas les instructions.
• Surveiliez constamment les personnes aux capacités physiques ou mentales réduites qui utilisent ce produit. Un adulte responsable doit êtreprésent à tout moment.
• N'utilisez jamais l'appareil si vous étés fatigué ou malade, ou si vous étés sous l'emprise d'alcool, de drogues ou de médicaments. Cela a un effet négatif sur votre vision, votre vigilance, votre coordination et votre jugement.

• N'utilisez pas le produit si celui-ci est defectueux.

• Ne modifiez jamais le produit et ne l'utilise jamais s'il est susceptible d'avoir eté modifié par un tiers.

• Ne modifiez pas le réglage de régulation du régime moteur.

Sécurité dans l'espace de travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Retirez les objets tels que les branches, les brindilles et les pierres de la zone de travail avant d'utiliser le produit.
• Les objets heurtant l'équipement de coupe peuvent être éjectés et cause des blessures ou des dégats matériels. Maintenez les personnes aux alentours et les animaux à une distance suffisante du produit.
• N'utilise jamais le produit par mauvais temps, par exemple en cas de brouillard, de pluie, de vent violent, de froid intense et de risque d'éclair. Utiliser le produit par mauvais temps ou dans des environnements humides est fatigant. Le mauvais temps peut rendre les conditions de travail dangereuses : des surfaces peuvent par exemple devenir glissantes.
• Identifiez les évventuels personnes, objets et situations susceptibles de nuire à la sécurité du fonctionnement du produit.
• Soyez attentif aux obstacles tels que les racines, les pierres, les brindilles, les fosses et les fossés. L'herbe haute peut cacher des obstacles.
• Il peut être dangereux de couper l'herbe sur des terrains en pente. N'utilise pas le produit sur un sol dont la pente est supérieure à 15^ .
• Faites fonctionner le produit en travers de la courbe de la pente, jamais de haut en bas.
• Soyez prudent lorsque vous vous approchez decoins cachés et d'objets qui empêchent d'avoir une vue dégagée.

Sécurité du travail

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez le produit uniquement pour couper les pelouses. Il est interdir d'utiliser le produit pour d'autres travaux.
• Utilisez un équipement de protection personnelle. Reportez-vous à la section Equipement de protection individuelle à la page 183.
  Assurez-vous que vous savez arrêté le moteur rapidement en cas d'urgence.
• Ne démarrez jamais le moteur dans un espace clos ou à proximité matérieliaux inflammables. Les gaz d'échévement du moteur sont très chauds et

peuvent contir des étincelles pouvant provoquer un incendie.

• Faites fonctionner le produit uniquement si la lame et tous les couvercles sont fixés correctement. Une lame fixée de manière inadéquate risque de se détacher et de cause des blessures personnelles.
  Assurez-vous que la lame ne touche pas des objets tels que des pierres et des racines. Cela peut ne pas endommager la lame et tordre l'arbre du moteur. Un arbre tordu génére de fortes vibrations, il y a alors un risque important que la lame se détache.
• Arrêtez immidiatement le produit s'il vibre ou bute sur un objet. Débranchez le cable d'allumage de la bougie. Vérifiez que le produit n'est pas endommagé. Réparez les évventuels dommages ou demandez à un atelier spécialisé/agréé procédé aux réparations.
• N'attachez jamais la poignée de frein moteur en permanence à la poignée de commande quand le moteur est mis en marche.
• Placez le produit sur une surface stable et plane, puis lancez-le. Vérifiez que la lame ne touche pas le sol ou tout autre objet.
• Restez toujours dérrière le produit lorsqu'vous l'utilisez.
• Faites reposer toutes les roues sur le sol et conservez vos deux mains sur la poignée lorsque vous faites fonctionner le produit. Maintenez les mains et les pieds à distance des lames en rotation.
• N'inclinez pas le produit quand le moteur est mis en marche.
• Soyez prudent lorsque vous tirez le produit vers l'avant.
• Ne soulevez jamais le produit quand le moteur est mis en marche. Si vous devez soulever le produit, coupez d'abord le moteur et débranchez le cable d'allumage de la bougie.
• Ne marchez pas vers l'arrière lorsque vous utilisez le produit.
• Arrêtez le moteur lorsqu vous vous déplacez à travers des zones exemples d'herbe, par exemple des chemins de gravier, de pierre ou d'asphalte.
• Ne courez pas lorsque vous utilisez le produit et que le moteur est mis en marche. Vous doivent toujours marcher lorsque vous utilisez le produit.
• Arrêtez le moteur avant de modifier la hauteur de coupe. N'effectuez jamais de réglages pendant que le moteur tourne.
• Ne quitterez jamais le produit des yeux pendant que le moteur tourne. Arrêtez le moteur et assurez-vous que l'équipment de coupe ne tourne pas.

Consignes de sécurité pour le fonctionnement

Équipement de protection individuelle

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• L'équipment de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipment ajustat.
• Utilisez des protège-oreilles si le niveau sonore est supérieur à 85 dB.
• Portez des bottes ou chaussures antidérapantes à usage intensif. Ne portez pas de chaussures ouvertes et ne soyez pas pieds nus lorsque vous utilisez le produit.
• Utilisez des pantalons longs et épais.
• Portez des gants de protection en cas de besoin, par exemple lorsque vous fixez, examinez ou nettoyez l'équipment de coupe.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• N'utilise pas un produit avec des dispositifs de sécurité défectueux.
• Contrôlez les dispositifs de sécurité régulierement. Si les dispositifs de sécurité sont défectueux, parlez-en à votre agent d'entretien Husqvarna.

Pour contrôler le capot de coupe

Le capot de coupe réduit les vibrations dans le produit et réduit le risque de blessures provoquées par la lame.

• Examinez le capot de coupe pour vous assurer qu'il ne présente pas de dommages tels que des fissures.

Pour contrôler la poignée de frein moteur

La poignée de frein moteur arrête le moteur. Lorsque la poignée de frein moteur est relachée, le moteur s'arrête.

• Démarrez le moteur, puis relâchez la poignée de frein moteur. Si le moteur ne s'arrête pas au bout de 3 secondes, demandez à un Husqvarna atelier spécialisé agréé de régler le frein moteur.

Pour contrôler le capot arrêté

Le déflecteur arrêté diminue le risque d'éjection d'objets en direction de l'opérateur.

Assurez-vous que le capot arrête n'est pas endommagé.
Assurez-vous que les ressorts qui ferment le capot arrêté ne sont pas endommages.
- Remplacez les ressorts endommagés et les pièces endommagées.
- Assurez-vous que le capot arrête peut se déplacer correctement sur les charnières.

Silencieux

Le silencieux est donc pour réduire au maximum le niveau sonore et rejoeter les gaz d'éché+pement loin de l'utilisateur.

N'utilisez pas la machine si le silencieux est manquant ou defectieux. Un silencieux en mauvais etat augmente le niveau sonore et le risque d'incendie.

AVERTISSEMENT: Le silencieux devient très chaud pendant et après utilisation et lorsque le moteur fonctionne au régime de ralenti. Soyez vigilant à proximate des matériaux inflammables et/ou des fumées pour prévenir tout risque d'incendie.

Pour contrôler le silencieux

• Examinez le silencieux régulierement pour s'assurer qu'il est correctement fixé et qu'il n'est pas endommagé.

Sécurité carburant

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ne démarrez pas le produit si du carburant ou de l'huile moteur a été renversé(e) sur le produit. Essuyez le carburant/l'huile et attendez que le produit sèche.
• Si vous avez renversé du carburant sur vos vêtements, changez de vêtements immédiatement.
• Évitez tout contact de la peau avec le carburant. Le carburant peut cause des blessures. Si vous peu entre en contact avec le carburant, lavez les parties qui ont été en contact avec de l'eau et du savon.
• Ne démarrez pas le produit s'il y a une fuite de moteur. Vérifiez régulièrement s'il y a des fuites de moteur.
• Faites attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voir mortelles.

• Ne respirez pas les vapeurs de carburant, elles peuvent cause des blessures. Assurez-vous que la ventilation est suffisante.

• Ne fumez pas à proximé du carburant ou du moteur.

• Ne mettez pas d'objets chauds à proximé du carburant ou du moteur.
• N'ajoutez pas de carburant lorsque le moteur est allumé.
  Assurez-vous que le moteur est froid avant de faire le plein de carburant.
• Avant de faire le plein, ouvre le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution.
• N'ajoutez pas de carburant au moteur dans un espace interieur. Un débit d'air insuffisant peut causeer des blessures graves, voire mortelles dues à une asphyxie ou au monoxyde de carbone.
• Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.
• Déplacez le produit à un minimum de 3 m/10 ft de l'endroit où a été fait le plein de carburant avant de démarrer le produit.
• Ne replisssez pas entiement le réservoir de carburant. La chaleur entraine la dilatation du carburant. Laissez un espace en haut du réservoir de carburant.

Consignes de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Les gaz d'échévement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Ne démarrez pas le moteur en interieur ou dans des espaces fermés.
• Avant de procéder à l'entretien du produit, arrêtez le moteur et débranchez le cable d'allumage de la bougie.
• Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipment de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.
• Les accessoires et les modifications apportées au produit qui ne sont pasapprovés par le fabricant peuvent causeur des blessures très graves,voire mortelles. Ne modifiez pas le produit. Utilisez always des accessoires qui sont approvés par le fabricant.
• Si l'entretien n'est pas effectué correctement et régulierement, le risque de blessures et d'endommagement du produit augmente.
• Effectuez uniquement les tâches d'entretien décrites dans leprésent manuel d'utilisation. Toutes les autres tâches d'entretien doivent être effectuees par un Husqvarna atelier spécialisé agreé.

• Demandez à un Husqvarna atelier spécialisé d'effectuer régulierement l'entretien du produit.

• Remplacez les pieces endommagées, usées ou cassées.

Montage

Introduction

AVERTISSEMENT: Avant de monter le produit, vous doivent regardier le chapitre sur la sécurité.

AVERTISSEMENT: Debranche le cable d'allumage de la bougie avant de monter le produit.

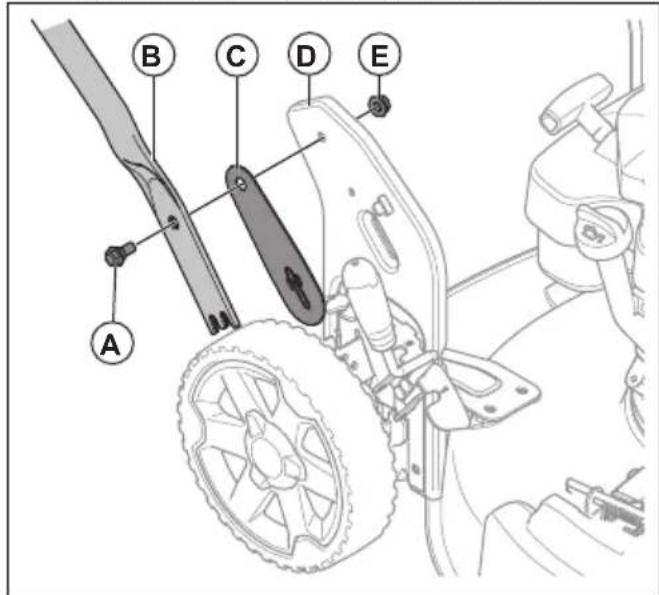

Pour monter la poignée

1. Poussez la vis (A) dans la poignée (B), la rondelle en plastique (C) et le support de poignée (D).

1. Serrez entiement I'ecrou (E).

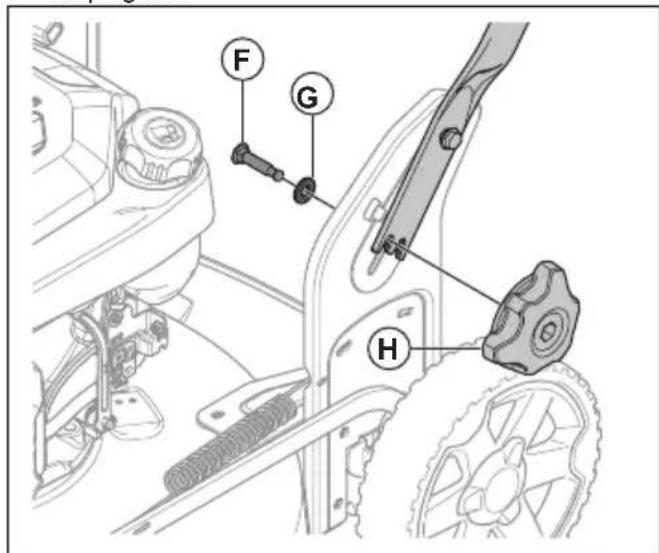

2. Poussez la vis (F) dans la rondelle (G) et le support de poignée.

1. Serrez entiement le bouton (H).

Pour régler la poignée

1. Desserrez les boutons inférieurs.
2. Faites glisser les boutons jusqu'aux extrémités inférieures des rainures sur le côte gauche et le côte droit de la machine.

1. Reglez la hauteur de la poignée selon l'une des deux positions disponibles.
2. Déplacez les boutons vers le haut, en direction de la poignée, jusqu'à ce qu'ils s'arrêtent et qu'un clice se fasse entendre.

1. Serrez fermement les boutons.

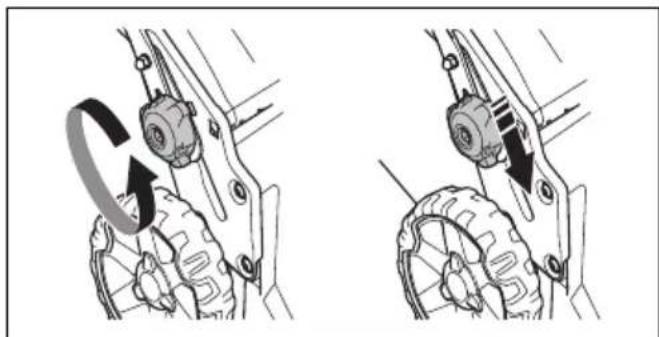

Pour régler le produit en position de transport

1. Desserrez les boutons inférieurs.
2. Faites glisser les boutons jusqu'aux extrémités inférieures des rainures sur le côte gauche et le côte droit de la machine.

1. Pliez la poignée vers l'avant.

Pour régler le produit en position de fonctionnement

1. Mettez la poignée en position verticale.

1. Déplacez les boutons vers le haut, en direction de la poignée, jusqu'à ce qu'ils s'arrêtent et qu'un clice se fasse entendre.

1. Serrez fermement les boutons.

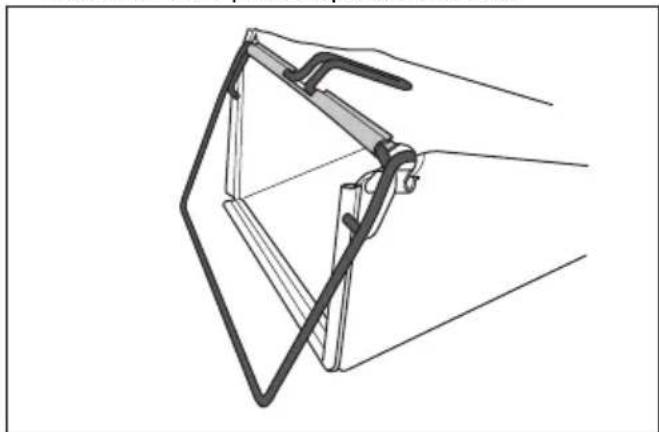

Pour monter le collecteur d'herbe (LC 151, LC 151S)

1. Fixez le chassin du collecteur d'herbe au sac à herbe, la partie rigide du sac étant sur la partie inférieure. Maintenez la poignee du chassin à l'extérieur de la partie supérieure du sac.

1. Fixez le sac à herbe sur le chassin à l'aide des clips.

Utilisation

Introduction

AVERTISSEMENT: Avant d'utiliser le produit, vous devez dire et comprendre le chapitre sur la sécurité.

Husqvarna Connect

Husqvarna Connect est une application gratuite pour votre apparéil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna :

• Informations produit détaillées.

• Informations et aide sur les pieces et l'entretien du produit.

Pour commencer à utiliser Husqvarna Connect

1. Telechargez l'application Husqvarna Connect sur votre apparéil mobile.
2. Enregistrez-vous sur l'application Husqvarna Connect.
3. Suivez les instructions de l'application Husqvarna Connect pour vous connecter et enregistrrer le produit.

Avant d'utiliser le produit

1. Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions.
2. Examinez l'équipement de coupe pour vous assurer qu'il est bien fixé et régle. Consultez la section Pour inspector l'équipement de coupe à la page 192.
3. Remplissez le réservoir de carburant. Consultez la section Pour replir le réservoir de carburant à la page 187.
4. Remplissez le réservoir d'huile et contrôle le niveau d'huile. Consultez la section Pour contrôle le niveau d'huile à la page 192.

Pour replir le réservoir de carburant

Si cela est possible, utilisez de l'essence d'alkylate/ ecologique. Si vous ne pouvez pas vous procurer de l'essence d'alkylate/ ecologique, utilisez l'essence sans plomb de bonne qualite ou d'essence dont le taux d'octane n'est pas inférieur a 90.

REMARQUE: N'utilisez pas d'essence avec un indice d'octane inférieur à 90 RON (87 AKI). Cela peut endommager le produit.

1. Ouvrez lentement le couvercle du réservoir de carburant pour relacher la pression.
2. Remplissez lentement le réserveir à l'aide d'un bidon de carburant. Si vous renversez du carburant, essuyez-le à l'aide d'un chiffon et laisses le carburant restant sécher.

1. Essuyez le pourtour du bouchon du réservoir de carburant.

2. Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.

3. Déplacez le produit à un minimum de 3 m (10 ft) de l'endetroit où a été fait le plein de carburant avant de démarrer le produit.

Pour régler la hauteur de coupe

1. Déplacez le levier de hauteur de coupe vers l'arrière pour augmenter la hauteur de coupe.
2. Déplacez le levier de hauteur de coupe vers l'avant pour diminuer la hauteur de coupe.

REMARQUE: La hauteur de coupe ne doit pas etre reglee trop bas. Les lames peuvent toucher le sol si la surface de la pelouse n'est pas plane.

Pour démarrer le produit

1. Assurez-vous que le cable d'allumage est branché sur la bougie.
2. Restez derrière le produit.
3. Tenez la poignée de freinage du moteur contre le guidon.

1. Tenez la poignée du cable du démarreur de votre main droite.
2. Tirez lentement sur le cable du démarreur jusqu'à ce que vous sentiez une certaine résistance.
3. Tirez avec force pour démarrer le moteur.

AVERTISSEMENT: N'enroulez pas le cable du démarreur autour de votre main.

Pour appliquer l'entraînement aux roues LC 151S & LB 256SP

• Poussez la manette de commande en direction du guidon.

• Relâchéz la manette de commande pour désengager l'entrainment, lorsque vous vous rendez à proximé d'un obstacle par exemple.
• Avant de tirer le produit vers l'arrière, désengagez l'entrainment et poussez le produit d'environ 10 cm vers l'avant.

Pour appliquer l'entraînement aux roues (LB 251S)

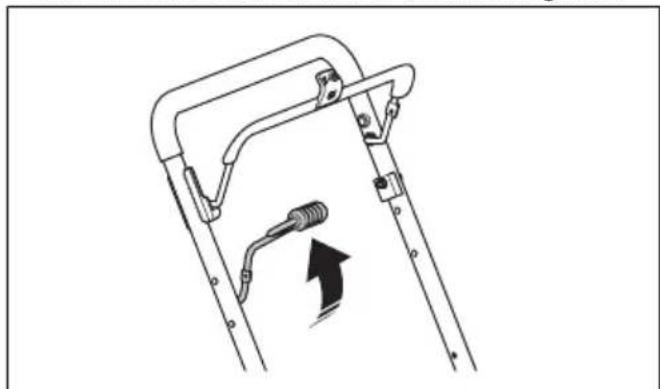

• Tirez le levier d'entrainment en direction du guidon.

• Poussez le levier d'entrainment depuis le guidon pour désengager l'entrainment, par exemple lorsque vous vous approchez d'un obstacle.

Remarque: Le levier d'entrainment est automatiquement désengage lorsque vous relâchez la poignée de freinage du moteur.

• Avant de tirer le produit vers l'arrière, poussez le levier d'entrainment depuis le guidon et poussez le produit vers l'avant d'environ 10 cm pour désengager complètement l'entrainment.

Pour arrêté le produit

• Pour arrêté l'entrainment uniquement, relâchéz la manette de commande (LC 151S, LB 256SP) ou le levier d'entrainment (LB 251S).
• Pour arrêter le moteur, relâchéz la poignée de freinage du moteur.

Pour utiliser le produit avec le collecteur d'herbe (LC 151, LC 151S)

AVERTISSEMENT: N'utilisez pas le produit sans qu'un collecteur d'herbe soit installé ou sans que le capot arrêté soit fermé. Les objets peuvent s'éjecter et blesser l'opérateur.

1. Soulevez le capot arrête et retirez l'obturateur du broyeur, s'il est installé.

1. Montez le collecteur d'herbe, reportez-vous à la section Pour monter le collecteur d'herbe (LC 151, LC 151S) à la page 186.

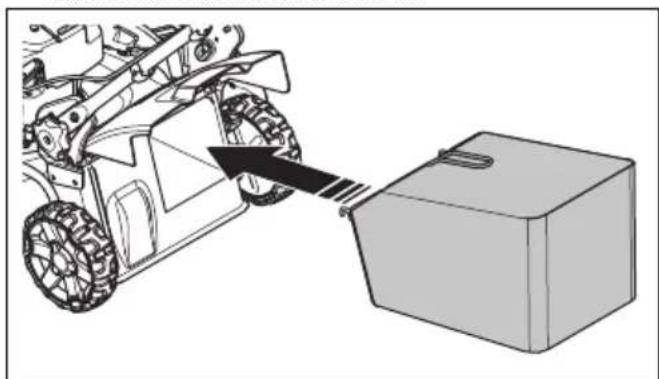

2. Placez le collecteur d'herbe sur le support.
3. Relâchéz le capot arrêté et placez-le sur le dessus du châssis du collecteur d'herbe.

Pour passer le produit en mode broyage (LC 151, LC 151S)

Assurez-vous que le moteur est coupé avant de passer le produit en mode broyage.

1. Soulevez le capot arrière et retirez le collecteur d'herbe, s'il est installé.

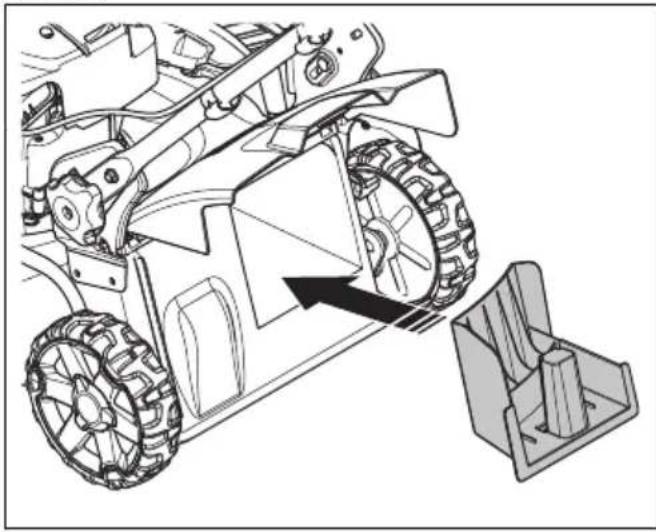

2. Placez l'obturateur du broyeur dans le canal d'éjection.

1. Fermez le capot arrrière et assurez-vous qu'il est bien fermé contre l'obturator du broyeur.

Remarque: pour améliorer les performances du mode broyeur, remplacez la lame par le couteau broyeur. Reportez-vous à la section Pour remplacer la lame à la page 192

Pour passer le produit en mode éjection latérale

1. Soulevez le capot arrrière et retirez le sac à herbe, s'il est installé.
2. Fermez le capot arrête et assurez-vous qu'il est bien fermé contre le produit.

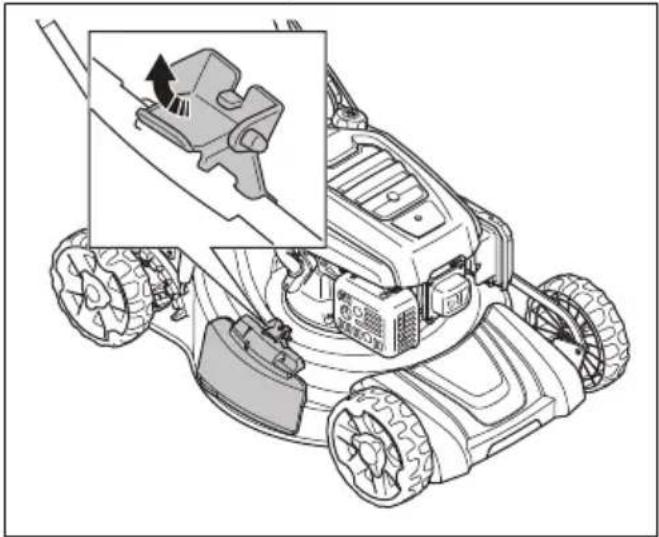

3. Soulevez le verrou d'éjection.

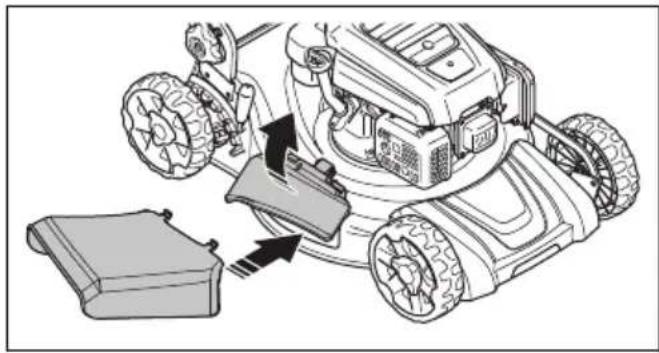

1. Ouvrez le couvercle d'éjection laterale et posez le déflecteur d'éjection laterale sur les goupilles de support.

1. Laissez le couvercle d'éjection laterale se fermer contre le déflecteur d'éjection laterale. Assurez-vous que le déflecteur d'éjection laterale est bien en place avant d'utiliser le produit.

Remarque: pour améliorer les performances en mode éjection latèreale, installez l'obturator pour le broyage.

Vider le collecteur d'herbe

REMARQUE: Soulevez le collecteur d'herbe lorsque vous le déplacez pour éviter toute usure.

1. Soulevez le collecteur d'herbe à l'aide de la poignée du chassin.

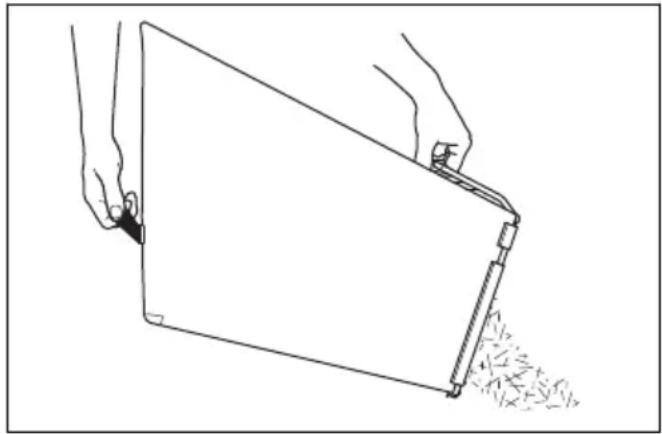

2. Utilisez la poignée du chassin et la poignée du sac pour vider le collecteur d'herbe.

Pour obtenir de bons résultats

• Utilisez toujours une lame correctement affuêtée. Une lame émoussée produit un résultat irrégulier et l'herbe jaunira à la surface de la coupe. De plus, une lame affuêtée consomme moins d'énergie qu'une lame émoussée.

• Ne coupez pas plus d'un tiers de la longueur de l'herbe. Utilisez la hauteur de coupe la plus élevé lorsque vous commencerz à couper l'herbe.
  Examinez le résultat et abaissez la hauteur de coupe à un niveau convenable. Si l'herbe est très longue, tondez lentement, et deux fois si nécessaire.

• Tondez toujours dans différentes directions afin d'eviter de faire des lignes dans la pelouse.
• Relevez le capot arrriere et retirez le collecteur d'herbe.
• Si un obturator et une lame de broyeur sont montés, déposez-les.
• Fermez le couvercle arrêté avant d'utiliser le produit. Lorsque vous faites fonctionner le produit, l'herbe coupée est evacuée sous le couvercle arrêté.
  Assurez-vous que le carter de coupe reste propre. L'accumulation d'herbe et de saleté sur la face interieure du carter de coupe peut réduire la qualité du résultat de coupe. Reportez-vous à la section Pour nettoyer la surface interne du capot de coupe à la page 191.

Entretien

Introduction

AVERTISSEMENT: Avant d'effectuer des travaux d'entretien, vous nez dire et comprendre le chapitre sur la sécurité.

Une formation spécifique est nécessaire pour effectuer tous les travaux d'entretien et de réparation du produit. Nous garantissons qu'il vous est possible d'obtenir des services de réparation et d'entretien effectuels par des professionnels. Si vous concessionnaire n'est pas un atelier spécialisé, demandez-lui des informations à propos de l'atelier spécialisé le plus proche.

Calendrier d'entretien

REMARQUE: Assurez-vous que le filtré à air est orienté vers le haut et qu'il n'est pas contre le sol lorsque vous inclinez le produit. Risque de détérioration du moteur.

Les intervalles d'entretien sont calculés selon une utilisation quotidienne du produit. Les intervalles sont différents si le produit n'est pas utilisé tous les jours.

Pour les travaux d'entretien suivis d'un astérisque (^*) reportez-vous aux instructions dans la section Dispositifs de sécurité sur le produit à la page 183

Entretien	Au quotidien	Une fois par mois	À chaque saison
Faites une inspection générale X
Inspectez le niveau d'huile X
Changez l'huile (la première fois après 5 h d'utilisation, puis toutes les 50 h d'utilisation) 64			X
Nettoyez le produit X
Inspectez l'équipement de coupe X
Inspectez le capot de coupe * X
Inspectez la poignée de frein moteur * X
Inspectez le silencieux * X
Vérifiez la bougie. Nettoyez ou remplacez la bougie si nécessaire X
Inspectez le filtré à air X
Nettoyez le filtré à air 65		X
Remplacez le filtré à air X
Inspectez le système de carburant X
Nettoyez les ailettes de refroidissement sur le cylindre. X
Contrôlez et réglez le cable d'embrayage (LC 151S, LB 251S, LB 256SP)			X
Nettoyez la surface sous le couvercle de transmission (LB 251S) X

Pour faire une inspection générale

Assurez-vous que l'ensemble des vis et des écrous du produit sont correctement serrés.

Pour nettoyer la partie extérieure du produit

Utilisez une Brosse pour enlever les feuilles, l'herbe et la saleté.
Assurez-vous que la prise d'air sur le dessus du moteur n'est pas obstruée.
- N'utilisez pas de nettoyeur haute pression pour le nettoyage du produit.
- Si vous utilisez de l'eau pour nettoyer le produit, ne projetez jamais d'eau directement sur le moteur.

Pour nettoyer la surface interne du capot de coupe

1. Videz le réserve de carburant.
2. Inclinez le produit. Assurez-vous que la bougie pointe vers le haut.

REMARQUE: Si le produit est posé avec le filtré à air vers le bas, le moteur peut être endommagé.

1. Lavez au jet la surface interieure du capot de coupe.

Nettoyer la surface sous le couvercle de transmission (LB 251S)

1. Videz le réservoir de carburant.
2. Inclinez le produit. Assurez-vous que la bougie pointe vers le haut.

REMARQUE: Si le produit est posé avec le filtré à air vers le bas, le moteur peut être endommagé.

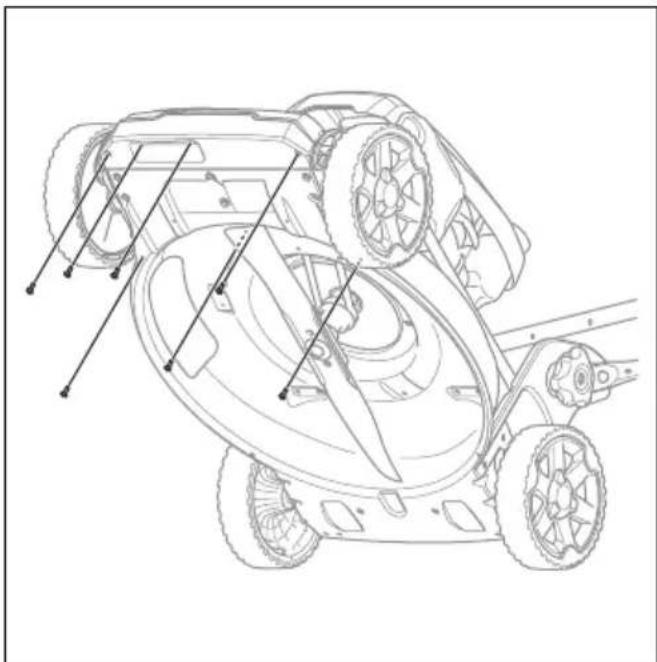

1. Retirez les 7 vis.

1. Déposez le capot de transmission.
2. Nettoyez la surface à l'aide d'une brosse.

REMARQUE: Toute présence d'eau ou toute contamination sous le couvercle de transmission peut endommager la transmission.

1. Posez le couvercle de transmission et les 7 vis.

Pour inspector l'équipment de coupe

AVERTISSEMENT: Afin d'eviter tout demarrage accidentel, débranche le cable d'allumage de la bougie.

AVERTISSEMENT: Utilisez des gants de protection lorsque vous procédez à l'entretien de l'équipement de coupe. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Inspectez l'équipement de coupe afin de détecter d'eventuels dommages ou fissures. Remplacez toujours un équipement de coupe endommagé.
2. Inspectez la lame pour voir si elle est endommagée ou émoussée.

Remarque: Il est nécessaire d'équilibrer la lame après l'avoir affuitede Remandez a un centre d'entretien d'affuter, de remplacer et d'équilibre la lame. Si vous heurtez un obstacle qui entraîne l'arrêt du produit, remplacez la lame endommagée. Demandez au centre d'entretien d'évaluerr si la lame peut être affutée ou si elle doit être remplaee.

Pour remplacer la lame

1. Bloquez la lame avec un bloc en bois.

1. Retirez le boulon de lame et la rondelle elastique.
2. Retirez la lame.
3. Examinez le support de lame et le boulon de lame pour voir s'ils sont endommages.

4. Examinez l'arbre du moteur pour vous assurer qu'il n'est pas tordu.

5. Lorsque vous fixez la nouvelle lame, orientez le tranchant en direction du capot de coupe.

1. Assurez-vous que la lame est alignée par rapport au centre de l'arbre du moteur.
2. Bloquez la lame avec un bloc en bois. Fixez la rondelle dessort, puis serrez le boulon et la rondelle à un couple de 43 - 47 Nm.

1. Déplacez la lame à la main et vérifie qu'elle tourne librement.

AVERTISSEMENT: Utilisez des gants de travail écais. La lame est très tranchante et des coupures peuvent survenir facilement.

1. Démarrez le produit pour tester la lame. Si la lame n'est pas correctement fixée, le produit vibre ou le résultat de coupe n'est pas satisfaisant.

Pour contrôler le niveau d'huile

REMARQUE: Un niveau d'huile trop bas peut endommager le moteur. Contrôlez le niveau d'huile avant de démarrer le produit.

1. Placez le produit sur un sol plat.
2. Retirez le bouchon du réservoir d'huile et la jauge qui y est attachée.
3. Nettoyez I'huile sur la jauge.
4. Insérez entièrement la jauge dans le réservoir d'huile pour connaître le veritable niveau d'huile.

5. Enlevez la jauge.

6. Inspectez le niveau d'huile sur la jauge.

7. Si le niveau d'huile est bas, faites l'appoint d'huile moteur et contrôle à nouveau le niveau d'huile.

Pour remplacer l'huile moteur

AVERTISSEMENT: L'huile moteur est très chaude juste après l'arrêt du moteur. Laissez le moteur refroidir avant de vidanger l'huile moteur. Si vous renversez de l'huile moteur sur votre peau, nettoyez avec de l'eau et du savon.

1. Faites fonctionner le produit jusqu'à ce que le réserveir de carburant soit vide.
2. Debranchez le cable d'allumage de la bougie.
3. Retirez le bouchon du réservoir d'huile.
4. Placez un écipient sous le produit pour recueiller l'huile moteur.
5. Inclinez le produit pour vidanger l'huile moteur dans le réservoir d'huile.
6. Faites le plein avec de la nouvelle huile moteur du type recommendé dans Caracteristiques techniques à la page 197.
7. Contrôlez le niveau d'huile. Reportez-vous à la section Pour contrôle le niveau d'huile à la page 192.

Pour vérifier la bougie

REMARQUE: Utilisez toujours le type de bougie recommandé. Un type de bougie inadéquat peut endommager le produit.

• Inspectez la bougie si le moteur manque de puissance, n'est pas facile à démarrer ou ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.
• Afin de réduire le risque de matériel aux indésirables prênts sur les electrodes de la bougie, procédez comme suit :

a) Assurez-vous que le régime de ralenti est correctement régle.
b) Assurez-vous que le mélange de carburant est correct.
c) Assurez-vous que le filtrte à air est propre.

• Si la bougie est encrassée, nettoyez-la et vérifie que l'écartement des electrodes est correct; reportez-vous à la section Caracteristiques techniques à la page 197.

• Remplacez la bougie si nécessaire.

Filtre à air

Un filtré à air sale peut endommager le moteur ou provoquer son dysfonctionnement. Effectuez l'entretien du filtré à air plus fréquement en cas d'utilisation en conditions poussièresuses. Reportez-vous à la section Entretien à la page 190 pour plus d'informations sur le remplacement du filtré à air.

Remarque: Remplacez toujours un filtré à air endommagé.

Dépose et installation du filtré à air

AVERTISSEMENT:Utilisez des gants de protection.

1. Poussez les clips sur le couvercle du filtre à air.
2. Déposez avec précaution le couvercle du filtre à air (A) du moteur.
3. Déposez le filtré à air (B).

1. Examinez le filtré à air à la recherche de dommages. Remplacez le filtré à air s'il est endommagé.
2. Nettoyez et examinez le filtré à air. Reportez-vous à la section Pour nettoyer le filtré à air à la page 194
3. Effectuez l'installation en suivant les étapes dans l'ordre inverse.

Pour nettoyer le filtrre à air

Un filtré à air sale peut endommager le moteur ou provoquer son dysfonctionnement. Effectuez l'entretien du filtré à air plus également en cas d'utilisation en conditions poussièresuses.

Reportez-vous à la section Entretien à la page 190 pour plus d'informations sur le remplacement du filtre à air.

1. Retirez le couvercle du filtré à air et le filtré.
2. Nettoyez le filtré en le frappant contre une surface plane. N'utilisez pas de diluant avec de l'essence, du kerosène, ou de l'air compré pour nettoyer le filtré.

Remarque: Les filtres à air en fonctionnement pendant une longue période ne peuvent pas etre nettoyés complètement. Remplacez le filtré à air à intervals réguliers. Les filtres à air endommages doivent toujours etre remplacés.

1. Lors de l'assemblage du filtrre à air, veillez à assurer une bonne étanchéité entre celui-ci et le support du filtrre.

Contrôle du déflecteur d'éjection latérale

Le déflecteur d'éjection latérale est fixé à l'ouverture d'éjection latérale du produit. Il réduit les risques de projection d'objets vers la position de tonte de l'utilisateur.

1. Assurez-vous que le déflecteur d'éjection laterale n'est pas endommagé.
2. Examinez le déflecteur d'éjection laterale. Assurez-vous qu'aucun défaut n'est present, tels que des fissures ou des ressorts cassés qui entraînant une fermetre forcie du capot.
3. Remplacez le deflecteur d'éjection laterale ou les ressorts s'ils sont endommages.

Pour examiner le système de carburant

• Examinez le couvercle du réservoir de carburant et le joint du couvercle du réservoir de carburant pour vous assurer qu'ils ne sont pas endommages.

• Examinez le tuyau à carburant pour vous assurer qu'il n'y a pas de fuite. Si le tuyau à carburant est endommagé, demande à un atelier spécialisé de le remplacer.

Pour régler le cable d'embrayage (LC 151S, LB 251S, LB 256SP)

Pour les situations suivantes, il est nécessaire de réduire la longueur du cable d'embrayage :

• L'entraînement des roues ne s'engage pas lorsque vous tirez la manette de commande ou le levier de commande de vitesse.
• Le produit se déplace lentement lorsqu' l'entrainment des roues est engagé.

Pour les situations suivantes, il est nécessaire d'augmenter la longueur du cable d'embrayage :

• Le produit se déplace lorsque l'entrainment des roues n'est pas engagé.
• Reglez le cable d'embrayage.

a) Pour réduire la longueur du cable d'embrayage, tournez la vis de réglage dans le sens contraire des aiguilles d'une montre.
b) Pour augmenter la longueur du cable d'embrayage, tournez la vis de réglage dans les sens des aiguilles d'une montre.

Si le produit continue à ne pas fonctionner correctement après le réglage, contactez notre atelier d'entretien

Dépannage moteur

Problème Cause possible Solution
Le moteur ne démarre pas. Le	câble d'allumage n'est pas branchécorrectement.	Branchez le â cable d'allumage à la bougie.
	Le réservoir de carburant est vide. Remplissez le réservoir de carburant avec le carburant adéquat.
	Le carburant est vieux. Vidangez le réservoir de carburant et lecarburateur. Faites le plein d'essencepropre.
	Il y a des saletés dans le carburateur ou dans la durite de carburant.	Nettoyez le carburateur et/ou la durite de carburant.
	La bougie d'allumage est déflectueuse. Réglez l'écartement des electrodes, nettoyz ou remplacez la bougie.
	Présence de carburant sur la bougie. Nettoyez la bougie.
Le moteur ne s'accête pas. Le mécanisme d'arrêt est déflectueux. Débranchez le â cable d'allumage de la bougie. Faites répacker le produit par un atelier de réparation homologué.
Le moteur ne fonctionne pas correctement.	Le â cable d'allumage n'est pas branchécorrectement.	Branchez le â cable d'allumage à la bougie.
	Des saletés sont prsentes dans la durite de carburant ou le carburant a expiéré.	Nettoyez la conduite de carburant. Remplissez le réservoir de carburant avec du carburant neuf adéquat.
	Le bouchon du réservoir de carburant est colmaté.	Nettoyez le bouchon du réservoir de carburant.
	De l'eau ou de la saleté sont prsentes dans le système de carburant.	Videz le réservoir de carburant. Remplissez le réservoir de carburant avec du carburant neuf adéquat.
	Le filtre à air est sale. Nettoyez le filtre à air.
	Le carburateur doit être réglié. Laissez un concessionnaire régler le carburateur.
Le moteur devient trop chaud.	Le niveau d'huile moteur est trop bas. Remplissez l'huile moteur.
	Le débit d'air est insuffistant. Nettoyez le filtre à air et le boîtier du filtre à air.
	Le carburateur doit être réglié. Laissez un concessionnaire régler le carburateur.
Des ratés proviennent du mo-teur lorsqu'il fonctionne à grande vitesse.	L'écartement des électrodes dans la bougie est trop petit.	Réglez l'écartement des électrodes.
Bruits inhabituels du moteur en charge normale.	Type d'essence incorrect. Vidangez le réservoir de carburant et lecarburateur. Faites le plein d'essencepropre. Reportez-vous à la section Pourmplir le réservoir de carburant à la pa-ge 187. Si le problème persististe, contactez votre revendeur local.
Problème Cause possible Solution
Le moteur ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.	La bougie est sale, défectueuse ou l'écartement des electrodes est trop grand.	Ajustez l'écartement des electrodes ou remplacez la bougie.
	Le carburateur doit être régle. Réglez le carburateur.
	Le filtré à air est sale. Nettoyez le filtré à air.

Transport, entreprises et mise au rebut

Transport et stockage

• Pour le stocker et transporter le produit et le carburant, assurez-vous qu'il n'y a pas de fuite ou de vapeurs. Les étincelles ou les flammes nues produites par exemple par des apparciels électriques ou chaudières peuvent provoquer un incendie.
• Utilisez uniquement des recipients homologues pour le transport et le stockage de carburant.
• Videz le réservoir de carburant avant de remisser le produit pendant une longue période. Mettez le carburant au rebut dans une déchetterie appropriée
• Sécurisez le produit lors de son transport pour éviter tout dommage ou accident.
• Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissant pas y avoir accès.
• Conservez le produit dans un endroit sec et à l'abri du gel.

Mise au rebut

• Respectez les consignes locales de recyclage et la réglementation en vigueur.
• Mettez au rebut tous les produits chimiques tels que l'huile moteur ou le carburant à un centre d'entretien ou à une déchetterie appropriée.
• Lorsque vous n'utilisez plus le produit, renvoyez-le à un Husqvarnaconcessionnaire ou mettez-le au rebut dans une déchetterie.

\section*{Caracteristiques techniques}

\section*{Caracteristiques techniques}

	LC 151 LC 151S LB 251S LB 256SP
Mateur
Marque Husqvarna Husqvarna Husqvarna	Husqvarna
Type de moteur Un cylindre,	4 temps, refroidissement par air forcé, OHV	Un cylindre, 4 temps, refroidissement par air forcé, OHV	Un cylindre, 4 temps, refroidissement par air forcé, OHV	Un cylindre, 4 temps, refroidissement par air forcé, OHV
Cylindrée, cm3	166 166 166 166
Vitesse, tr/min. 2 800 2 800 2 800 2 800	0
Puisance nominale du moteur, kW66	2,7 2,7 2,7 2,7
Système d'allumage
Bougie Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Écartement des électrodes, mm 0,7-0,8	0,7-0,8 0,7-0,8 0,7-0,8	-0,8
Système de graissage/de carburant
Type de lubrification du moteur Projection	Projection Projection	Projection
Capacité du réservoir de carburant, litres	1.0 1.0 1.0 1.0
Contenance du réservoir d'huile, li-tres	0,5 0,5 0,5 0,5
Huile moteur67	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30
Poids
Réservoirs vides, en kg 31,1 32,6 32,0	33,1
Émissions sonores68
Niveau de puissance sonore mesuré, dB (A)	97	97	95	98
Niveau de puissance sonore, garanti, LWA dB(A)	98	98	96	98
	LC 151 LC 151S L	B 251S LB 256SP
Niveau sonores69
Niveau de pression sonore à l'oreille de l'utilisateur, dB(A)	85 85 82 88
Niveau de vibrations70
Vibrations au niveau du guidon, m/s2	8,5 8,5 4,7 7,5
Équipement de coupe
Hauteur de coupe, en mm 25-75 25-75	25-75 25-75
Profondeur de coupe, en mm 510 510	510 560
Système de coupe Collecte / Bio-	Clip® / éjection latérale	Collecte / Bio-Clip® / éjection latérale	BioClip® / éjection latérale	BioClip® / éjection latérale
Lame - standard Collec-	te 598562601	Collec- te 598562601	Broya- ge 597683901	Broya- ge 598563601
Lame - accessoire Broya-	ge 597683901	Broya- ge 597683901	-	-
Capacité du collecteur d'herbe, en li-tres	65 65 --
Entrainnement
Vitesse de marche, km/h – 3,6 4,0 3,6

Déclaration de conformité CE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suede, tel. : [phone], déclarons que la tondeuse HusqvarnaLC 151, LC 151S, LB 251S, LB 256SP à partir de l'année 2020 et ultérieurement est conforme aux dispositions des DIRECTIVES DU CONSEIL :

• du 8 juin 2011 « relative à la limitation de l'utilisation de certaines substances dangereuses » 2011/65/UE
  ·du 17 mai 2006 « relative aux machines » 2006/42/CE
• du 26 février 2014 « relative à la compatibilité electromagnétique » 2014/30/UE
• du 8 mai 2000 « relative aux émissions sonores dans l'environnement » 2000/14/CE

Pour toute information relative aux émissions sonores, veuillage consulter les caractéristiques techniques.

Lesnormes suivantes ont ete appliquees:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Sauf mention contraire, les normes listedes ci-dessus sont les dernières versions publiées.

L'organisme notice: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden a effectue une évaluation de conformité conformément à l'annexe VI de la directive 2000/14/CE.

Huskvarna, 2021-11-30

Claes Losdal, Directeur du développement/Articles de jardinage (Representant autorisé d'Husqvarna AB et responsable de la documentation technique)

Sadržaj

Uvod. 200

Rjesavanje problema na motoru. 214

Sigurnost. 201

Prijevoz, spremanje i zbrinjavanje 215

Sastavljanje 204

Tehnicki podaci. 216

Rad. 206

Izjava o sukladnosti EC. 218

Odrzavanje 209

Uvod

Opis proizvoda

Noradijumi par drošu darbu

Individualie aizsarglidzekli

Noradijumi par drošuapkopi

ADVARSEL: Les de folgende advarslene f# du bruker produit.

Slik setter du produit i transportstilling

Slik stopper du produitet

• Hvis du bare vil stoppe drivsystemet, ma du frigjore sikkerhetsbøylen (LC 151S, LB 256SP) eller kjorespaken (LB 251S).
  Hvis du vil stoppe motoren, slipper du motorbremsehandtaket.

Slik fãr du et godt risultat

• Bruk alltid en godt slipt kniv. En slov kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker ogsa minre energia enn en slov kniv.
• Ikke klipp mer enn 1/3 av lenghten pa gresset. Bruk den hoyeste klippehoyden nár du begyinner á klippe gresset. Undersok resultatet, og senk klippehoyden til det aktuelle nivaét. Hvis gresset er veldig langt, skyver du gressklipperen langsomt og klipper to ganger om ndvendig.
• Klipp i forskjellige retninger hver gang, for a unnga stripper i plenen.
• Løft det bakre jegselet, og ta av oppsmåleren.
• Hvis en finforderingsplugg og en finforderingskniv er festet, tar du dem av.
  Lukk bakdekselet for du bruker produit. Nár du bruker produit, tømnes det klipte gresset under bakdekselet.
• Hold klippedekselet rent. Oppsamling av gress og smuss på innsiden av klippedekselet kan gi et dārligere klipperesultat. Se Slik rengjör du den indre overflaten av klippedekselet på side 347.

Vedlikehold

Innledning

Colocar o produit na posicao de transporte

Antes de utiliser o produits

Para ligar o produits

Colocar o produit en modo de descarga lateral

Para limpar o produit externante
