Produkttype	Selvgående skyv gressklipper
Merke	Husqvarna
Modell	LB 256SP
Motortype	4-takts, en sylinder, OHV, tvungen luftkjøling
Slagvolum	166 cm³
Nominell effekt	2,7 kW
Drivstofftank kapasitet	1,0 L

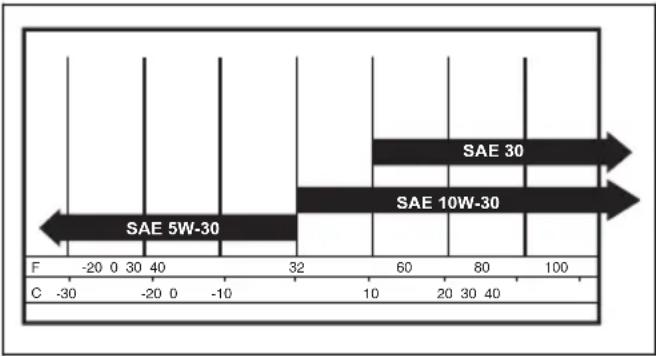

Oljetank kapasitet	0,5 L (SAE 30 olje)
Smøring	Sprutsmøring
Klippesystem	BioClip (mulching) / Sideutkast
Klippebredde	560 mm
Klippehøyde	25 - 75 mm (justerbar med spak)
Vekt (tomme tanker)	33,1 kg
Garantert lydeffektnivå	98 dB(A)
Lydtrykknivå ved øret	88 dB(A)
Vibrasjoner i håndtaket	7,5 m/s²
Fremdriftshastighet	3,6 km/t (selvgående)
Tennplugg	Husqvarna HQT-7 (elektrodeavstand 0,7-0,8 mm)
Stoppmekanisme	Motorbrems (sikkerhetshåndtak)
Transmisjon	Bakhjulsdrift, justerbar

Ofte stilte spørsmål - LB 256SP HUSQVARNA

Hvordan starter jeg gressklipperen LB 256SP?

Stå bak gressklipperen. Hold motorbremshåndtaket mot styret. Ta tak i startsnorehåndtaket og trekk sakte til du kjenner motstand, trekk så raskt for å starte motoren.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at tennpluggsledningen er tilkoblet, at drivstofftanken ikke er tom, og at drivstoffet er friskt. Rengjør eller skift tennpluggen om nødvendig. Se kapittel Motorfelisøking i bruksanvisningen.

Hvordan justerer jeg klippehøyden?

Flytt klippehøydespaken bakover for å øke høyden, fremover for å senke den. Ikke still høyden for lavt for å unngå at kniven berører bakken.

Hvordan bytter jeg kniven?

Koble fra tennpluggledningen. Blokker kniven med en trekloss. Fjern bolten og skiven, deretter kniven. Monter den nye kniven med skjærekanten mot klippebordet. Stram bolten til 43-47 Nm.

Hvordan tapper jeg motoroljen?

La motoren gå til drivstofftanken er tom. Koble fra tennpluggledningen. Fjern oljepåfyllingslokket, hell gressklipperen over en beholder for å tappe oljen. Fyll på ny SAE 30 olje (0,5 L).

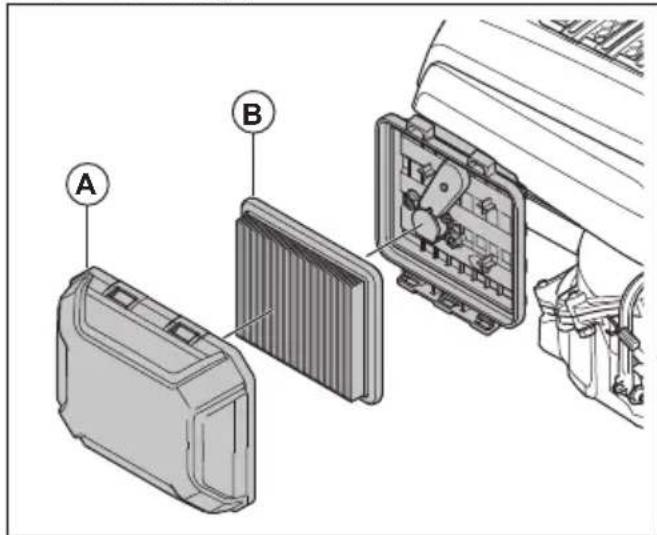

Hvordan rengjør jeg luftfilteret?

Fjern luftfilterdekselet ved å trykke på klipset. Ta ut filteret og bank det mot en flat overflate for å rengjøre det. Ikke bruk bensin eller trykkluft. Bytt filteret hvis det er skadet.

Hvorfor overopphetes motoren?

Mulige årsaker er for lavt oljenivå, skittent luftfilter eller feil innstilling av forgasseren. Sjekk oljenivået, rengjør luftfilteret, og om nødvendig, få forgasseren justert av en profesjonell.

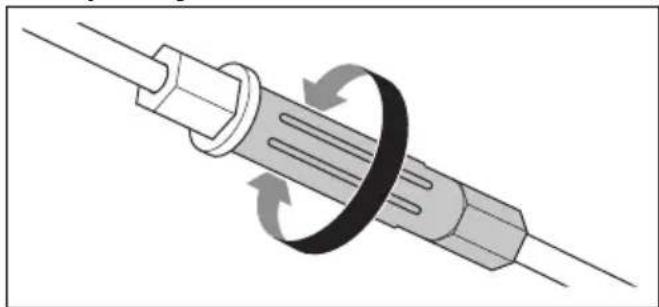

Hvordan justerer jeg koplingswire?

Hvis fremdriften ikke kobles inn eller gressklipperen beveger seg sakte, reduser wirelengden ved å skru justeringsskruen mot klokken. Hvis den beveger seg uten betjening, øk lengden ved å skru med klokken.

Hvilket drivstoff skal jeg bruke?

Bruk blyfri bensin med et oktantall på minst 90 RON (87 AKI). Hvis mulig, foretrekk alkylatbensin for miljøet. Ikke bruk bensin med lavere oktantall.

Hvordan oppbevarer jeg gressklipperen om vinteren?

Tøm drivstofftanken. Rengjør gressklipperen. Oppbevar den på et tørt og frostfritt sted. Sikre den for å forhindre uautorisert tilgang. Se kapittel Transport, lagring og avhending.

BRUKSANVISNING LB 256SP HUSQVARNA

• Yderligere Produkttoplysninger.
• Oplysninger om, og hjaelp til, dele og service.

• Skub bojlen til fremtraekket i retning mod styret.

1. Traek kniven rundt pr. handkraft, og kontroller, at den drejer frit.

Transport og opbevaring

Feilsøking pa motoren 351

Transport, oppbevaring og avhending. 352

Tekniske data. 353

EF-samsvarserklaering. 355

Innledning

Produktbeskrivelse

Produkt er en roterende skyvegressklipper. For LC 151, LC 151S fester du oppsamleren for a samle opp gresset. Monter deflektoren for sideutkast for a kaste ut gresset. For LC 151, LC 151S fester du et finfordelingssett for a klippe gresset til gjödsel.

Bruksområder

Brukproduktet til á klippe gress. Ikke brukproduktet til andre oppgaver.

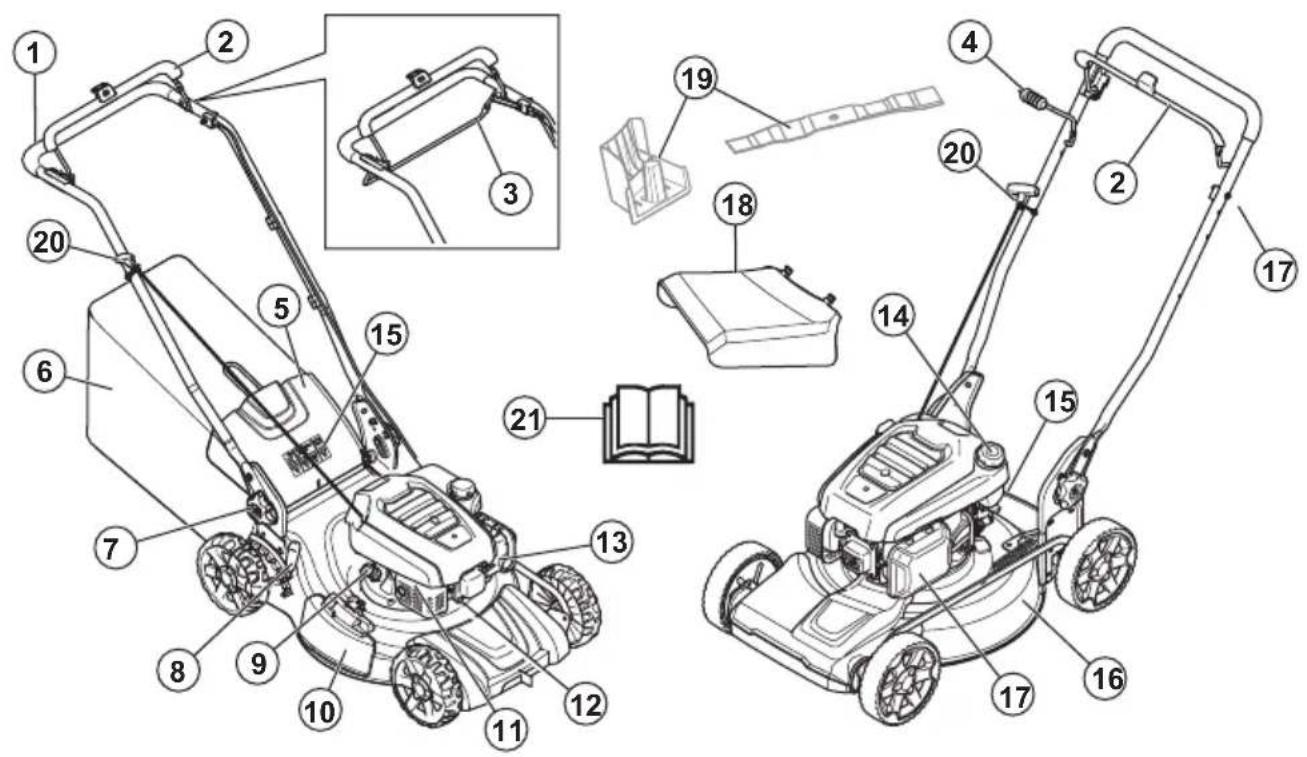

Produktoversikt

1. Styre
2. Motorbremsehandtak
3. Sikkerhetsbøyle (LC 151S, LB 256SP)
4. Kjorespak (LB 251S)
5. Bakdeksel (LC 151, LC 151S)
6. Oppsamler (LC 151, LC 151S)
7. Knotter for justering styrehoyde
8. Spak for regulating av klippehoyde
9. Oljetanklokk og peilepinne
10. Sideutkastdeksel

11. Lyddemper

12. Tennplugg

13. Forgasser
14. Drivstofflokk
15. Symboler
16. Klippedeksel
17. Luftfilter
18. Sidedeflektor

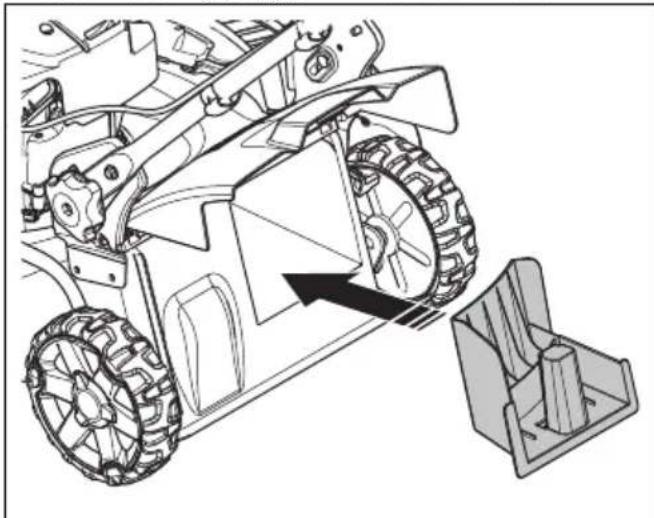

19. finforderingssett (tilbehør til LC 151, LC 151S)
20. Startsnorhandtak
21. Bruksanvisning

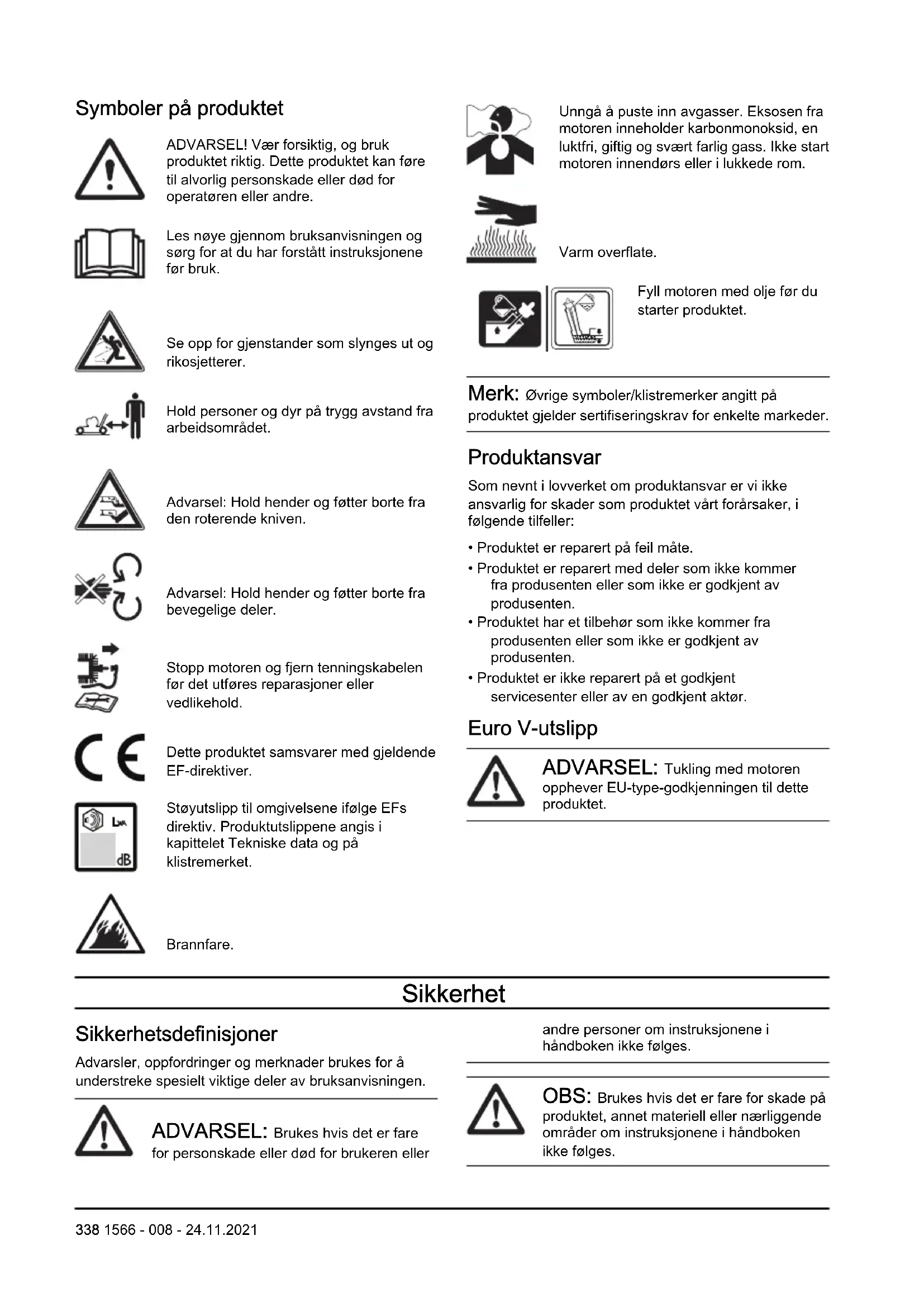

ADVARSEL! Vær forsiktig, og bruk** produktet riktig. Dette Produktet kan føre til alvorlig personskade eller død for operatoren erler andere.

Les noye gjennom bruksanvisingen og sorg for at du har forstatt instruksjonene for suk.

Se opp for gjenstander som slynges ut og rikosjetterer.

Hold personer og dyr pa trygg avstand fra arbeidsomradyet.

Adversel: Hold hender og foter borte fra den roterende kniven.

Adversel: Hold hender og foter borte fra bevegelige deler.

Stopp motoren og fjern tenningskabelen for det utfores reparasjoner ull vedlikehold.

Unngå a puste inn avgasser. Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i likkede rom.

Varm overflate.

Fyll motoren med olje ffor du starterktroket.

Merk: Øvride symboler/klistremerker angitt på produitet gjelder sertifiseringskrav for enkelte markeder.

Produktansvar

Som nevnt i lovverket om Produktansvar er vi ikke ansvarlig for skader som produitet vart forårsaker, i følgende tilfeller:

• Produktet er reparert på feil mâte.
• Produktet er reparent med deler som/DDke kommt fra produsenten aller som/DDke er godkjent av produsenten.
• Produktet har et tilbehør som ikkekommen fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er/DDre reparent pa et godkjent servicesenter aller av en godkjent aktor.

Euro V-utslipp

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produit.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppforderinger og merknader brukes for a understreke spesielt viktige deler av bruksanvisingen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller

andre personer om instruksjonene i handboken ikke folges.

OBS: Brukes hvis det er fare for skade pa produit, annet materiell eller nærliggende omrader om instruksjonene i handboken ikke følges.

Merk: Brukes for a gi mer ndvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de falgende adverselininstruktene for du bruker produit.

• Dette Produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruktene.
• Dette Produktet davon et elektromagnetisk felt nag det er i bruk. Dette feltet kan under visse forhold forstyrre aktive aller passive medisinske implantater. For a redusere faren for hendelser som kan före til alvorlig ullivstruende skade, anbefaler vi at personer med medisinske implantater rädförer seg med lege og produsenten av det medisinske implantatet for dette Produktet tas i bruk.
  Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal brukeprodukter i en bestemt situasjon, ma du stoppe og snakke med Husqvarna-forhandleren før du fortsetter.
  Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.
• Hold Produktet rent. Sørg for at du kan lese skilt og merker.
• Ikke la en person bruke produit medindre du forsikrer deg om at de har lest og forstatt innholdet i bruksanvisingen.
• Ikke la barn brukeproduktet.
• Hold barn borte fra arbeidsområdet. En ansvarlig voksen ma alltid vare til stede.
• Ikke la en person bruke produit yeten kunnskap om instruksjonene.
• Overvåk alltid personer med redusert fysisk eller mental kapasitet nar de brukerproduktet. En ansvarlig voksen på alltid vare til stede.
• Ikke bruk produit dersom du er trett aller syk aller under pavirkning av alkohol, andre rusmidler aller medisiner. Disse tingene har en negativ effekt pa synet, vurderingsevnen og dommekraften din.
• Ikke brukproduktet hvis det er defekt.
• Ikke modifisier de tte Produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.
• Ikke endre justeringen for turtallsreguleringen.

Fjern gjenstander som greiner, kvister og steiner fra omradet fdr du bruker produktet.

Gjenstander som treffer skjaereutstyret, kan slynges ut og forarsake skade pa personer og gjenstander. Hold tilskuere og dyr pa trygg avstand fra produktet.
- Bruk aldri produktet i tatsächig vær, for eksempel i takeregn, sterk vind, sterk kulde, eller ved fare for lyn.Det er slitsomt a bruke produktet i tatsächlig vær ulla fuktige uller vate steder.Darlig vær kan forarsake farlige forhold, for eksempel glatt underlag.
- Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk avproduktet.
- Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.
- Det kan vaere farlig a klippe gress i skraninger. Ikke bruk produktet i skraninger som heller mer enn 15 grader.
- Brukproduktet pà tvers av skråninger. Ikke gå opp og ned.
Vær forsiktig nár du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

Arbeidssikkerhet

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Bruk dette produitbare til 日 klippe gressplener. Det er ikke tillatt a bruke det til andre formal.
• Bruk personlig verneutstyr. Se Personlig verneutstyr pa side 340.
• Sorg for at du vet hvordan du stopper motoren raskt i en nødssituason.
• Start aldri motoren i et lukket rom ell er i nærhen av brennbart materiale. Motorens avgasser er varme og kan inneholde gnister som kan forarsake brann.
• Ikke bruk Produktet medindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan Iøsne og forårsake personskade.
  Pass pà at kniven ikkekommen borti gjenstandersom steiner og røtter.Dette kan gjore skade pākniven og boye motorakselen.En boyd aktel kanforårsake mye vibrasjon og utgjør en svært høy farefor at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, på produit stanses øyeblinkelig. Koble tenningskabelen fra tennpluggen. Kontroller produkt for skader. Reparer skader, aller la et autorisert serviceverksted utføre reparasjon.
• Du mä aldri feste motorbremsehandtaket permanent til handtaket nár motoren er i gang.
• Plasser Produktet på et stabilt, flatt unterlag, og start det. Pass på at kniven ikke berør er bakken eller andre gjenstander.

• Hold deg alltid bakprodukter nár du bruker det.
  La alle hjulene vare pa bakken, og hold begge hender pa handtaket nar du brukerprodukte. Hold hender og foter borte fra de roterende knivene.

• Unngå Åvippeprodukteroppmensmotoren er i gang.
  Vær forsiktig nár du trekkerproduktetbakover.

• Du ma aldri lofte produit nár motoren er i gang.
  Hvis du ma lofte produit, ma du forst stoppe motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover når du brukerproduktet.
• Stopp motoren nár du gár over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke lop med produitet narn motoren er pa. Du ma alltid gams du bruker produitet.
• Stopp motoren før du endrer klippehoyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produit varee ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjaereutstyret ikke roterer.

Sikkerhetsinstruktner for drift

Personlig verneutstyr

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til Å velgeriktig utstyr.
• Bruk hørssvern hvis støynivæt er hoyere enn 85 dB.
• Bruk kraftige, sklisikre stovler erler sko. IkkeBruk apne sko erler gbarbeint.
• Bruk tykke langbuukser.
• Bruk vernehansker nár det er nødvendig, for eksempel nár du fester, undersøker eller rengjørskjaereutstyret.

ADVARSEL: Les de falgende advarselinstruksjonene for du bruker produit.

• Ikke bruk Produktet dersom sikkerhetsutstyret er defekt.
• Utfor regelmessig kontroll av sikkerhetsutstyret. Ta Kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forarsaket av kniven.
- Undersök klippedekselet for á sikre at det ikke er noen skader, for eksempel sprekker.

Slik kontrollerer du motorbremsehandtaket

Den bakre deflektoren reduserer risikoen for at objekter kastes ut i retning av brukeren.

• Kontroller at det bakredekselet违法犯罪
  Pass pà at fjærene som lukker det bakre dekselet,\ ikke er skadet.
• Bytt ut skadede fjaerer og deler.
• Kontroller at det bakre dekselet kan bevege seg jevnt på hengslene.

Lyddemper

Lyddemperen begrunser stynivæt og sender avgassene bort fraBrukeren.

Bruk参加会议，但不参加。

ADVARSEL: Lyddemperen blir svert varm under og etter bruk, og när motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for Å unngå brann.

Slik kontrollerer du lyddemperen

• Kontroller lyddemperen regelmessig for á sikre at den er riktig montert og ikke skadet.

Drivstoffsikkerhet

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Ikke start produit het vis det er drivstoff aller motorolje på produit. Fjern uønsket drivstoff/olje, og la produititet ørke.
• Skift klær umiddelbart hvis du søler drivstoff pa klærne.

• Ikke få drivstoff på kroppen, det kan före til personskade. Bruk sape og vann for á fjerne drivstoff hvis du fär drivstoff på kroppen.

• Ikke start Produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.
• Ikke pust inn bensindamp, det kan.fore til personskade.Pass pa at det er tilstrekkelig luftstrøm.
• Du ma ikke røyke i nærheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i naerheten av drivstoff erler motoren.
• Ikke fyll pa drivstoff nar motoren er pa.
• Kontroller at motoren er avkjolt før du fyller pa drivstoff.
• Apne tanklokket sakte og slipp ut trykke forsiktig f#r du fyller.
• Ikke fyll drivstoff på motoren innendørs. En utilstrekkelig luftstrøm kan före til personskade eller dødsfall på grunn av kveling eller karbonmonoksidforgiftning.
  Trekk til drivstofflokket welt. Hvis drivstofflokket icke er strammet, kan det utgjore en risiko for brann.
  Flytt Produktet minst 3 m (10 fot) fra stedet der du fylte tanken, for du starter det.
• Fyll ikke drivstofftanken helt opp. Varme fører til at drivstoffet utvider seg. Lad det vaere litt plass overst i drivstofftanken.

Sikkerhetsinstruktjoner for vedlikehold

ADVARSEL: Les de folgende advarslene for du bruker produit.

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.
• För du utförer vedlikehold på produitet, ma du stoppe motoren og fjerne tenningskabelen fra tennpluggen.
• Bruk vernehansker nár du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det erlett à kutte seg.
• Tilbehør og endringer på produitet som ikke er godkjent av produsenten, kan före til alvorlig personskade eller død. Ikke foreta endringer av produitet. Bruk bare tilbehør som er godkjent av produsenten.
  Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produitet.
• Bare utfør vedlikehold som beskrevet denne brukerveiledningen. Alt annet vedlikehold ma utfores av et godkjent Husqvarna-serviceverksted.
• La et godkjent Husqvarna-serviceverksted utfrole service på produitet regelmessig.
• Skift ut alle skadde, slitte aller odelagte deler.

Montering

Innledning

1. Trekk til knotten (H) welt.

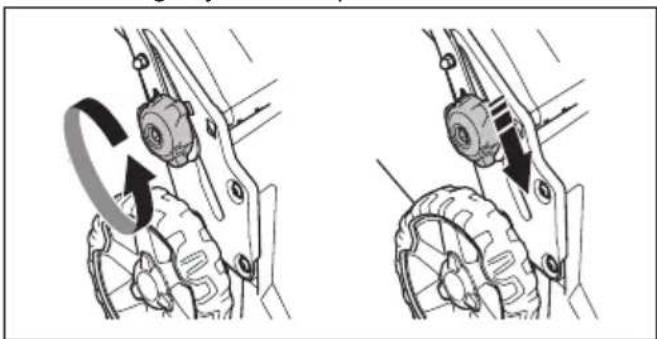

Slik justerer du handtaket

1. Løsne de nedre knottene.
2. Flytt knottene til den nedre enden av sporene pa venstre og hyre side avprodukter.

1. Angi hoyden pa handtaket til en av de to tilgengelige posisjonene.
2. Flytt knottene oppover i retning av handtaket til de stopper og du horer et klikk.

1. Trekk til knottene welt.

1. Løsne de nedre knottene.

2. Flytt knottene til den nedre enden av sporene pa venstre og hyre side av produitet.

1. Vipp styret forover.

Slik setter du produit i driftsstilling

1. Fell opp styret til oppfelt posisjon.

1. Flytt knottene oppover i retning av styret til de stopper og du horer et klikk.

1. Trekk til knottene welt.

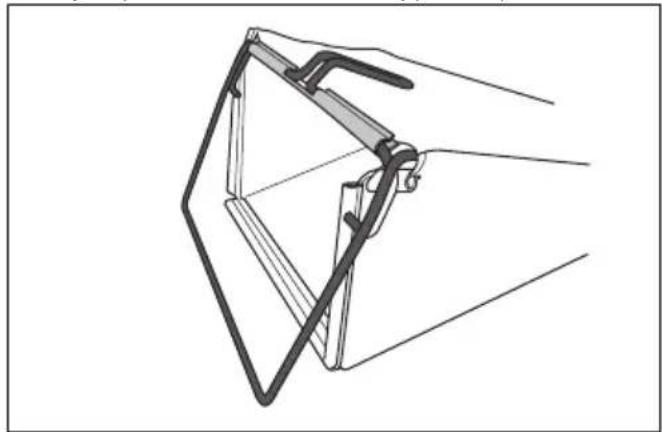

Slik monterer du oppsamleren (LC 151, LC 151S)

1. Fest oppssamlerrammen til gressponen med den faste delen av posen pa undersiden. Sorg for at styret pa rammen er utenfor toppen av posen.

1. Fest gressposen til rammen ved hjelp av klemmene.

Drift

Innledning

ADVARSEL: För du brukerproduktet,
má du lese og forsta kapittelet om sikkerhet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidefe funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp medproduktdeler og service

Slik begyinner du Å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen pa mobilenheten din.
2. Utfor registering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for à koble til og registreproduktet.

Slik brukes hjuldriften LC 151S & LB 256SP

• Skyv sikkerhetsbøylen i retning av styret.

Losne sikkerhetsbøylen for a frakoble driften, for eksempel nár du gár nær en hindring.
Frdu trekker Produktet bakover, ma du koble ut driften og skyve Produktet forover med ca. 10 cm.

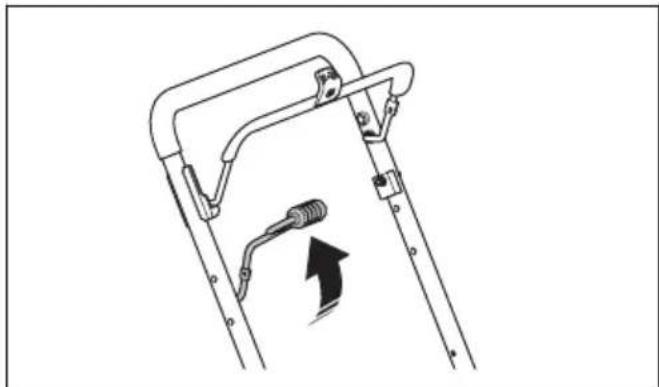

Slik brukes hjuldriften (LB 251S)

• Trekk kjorespaken i retning av styret.

• Skyv kjorespaken bort fra styret for a koble ut driften, for eksempel nár du gär nær en hindring.

Merk: Kjorespaken kobles ut automatisk hvis du slipper bremshehandtaket.

Frdu trekker Produktet bakover, skyver du kjorespaken bort fra styret og skyver Produktet ca. 10 cm fremover for a koble drivsystemet helt ut.

Slik bruker du produitet med oppssamleren (LC 151, LC 151S)

ADVARSEL: Ikke bruk produitet uten en opposamler montert, aller uten at det

bakre dekselet er lukket. Objekter kan blikastet ut og forarsake skade pa brukeren.

1. Loft det bakre dekselet, og fjern finforderlingspluggen (hvis montert).

1. Monter opposamleren. Se Slik monterer du opposamleren (LC 151, LC 151S) pa side 343
2. Sett oppssamleren pa brakketten.
3. Løsne det bakre jegselet, og plasser det oppa gressposerammen.

Slik bytter du til finforderlingsmodus (LC 151, LC 151S)

Kontroller at motoren er slatt av for du bytter til finforderdingsmodus.

1. Løft det bakre dekselet, og fjern oppsamleren (hvis den er pa).

2. Sett finforderlingspluggen inn i utkasterkanalen.

1. Lukk det bakre dekeselet, og kontroller at det sitter tett inntil finforderlingspluggen.

Slik tommer du oppsamleren

OBS: Løft oppsmleren nár du flytter den, for à unngå slitasje.

ADVARSEL: F or du utforer vedlikeholdsarbeid, ma du lese og forsta kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produitet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted,违法犯罪edem for a informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema

OBS: Sorg for at luftfilteret vender opp og\ ikke mot bakken nár du viper produktet.\ Fare for motorskade.

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produitet. Intervallene kan endres hvis produitet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr pa produitet pa side 340

Vedlikethold Daglig Månedlig Hver sesong
Utfør en generell inspeksjon. X
Kontroller oljenivået. X
Skift olje (første gang erter 5 timers bruk og deretter erter hv er 50 times bruk). 120			X
Rengjørprodukter. X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremsehändtaket*. X
Kontroller lyddemperen*. X
Kontroller tennpluggen. Rengjør eller skifte tennpluggenær det er nødvendig.			X
Kontroller luftfilteret. X
Rengjør luftfilteret. 121		X
Skift luftfilteret. X
Kontroller drivstoffsystemet. X
Rengjør kjøleflensene på cylinderten X
Kontroller og jester clutchvaieren (LC 151S, LB 251S, LB 256SP). X
Rengjør under transmisjonsdekselet (LB 251S). X

Slik utfører du en generell inspeksjon

Slik rengjør du produitet på utsiden

Slik rengjør du den indre overflaten av klippedekselet

1. Tøm drivstofftanken.
2. Vipp Produktet. Kontroller at tennpluggen peker opp.

OBS: Hvis Produktet plasseres med luftfilteret ned, kan motoren bl skadet.

1. Spyl innsiden av klippedekselet med vann.

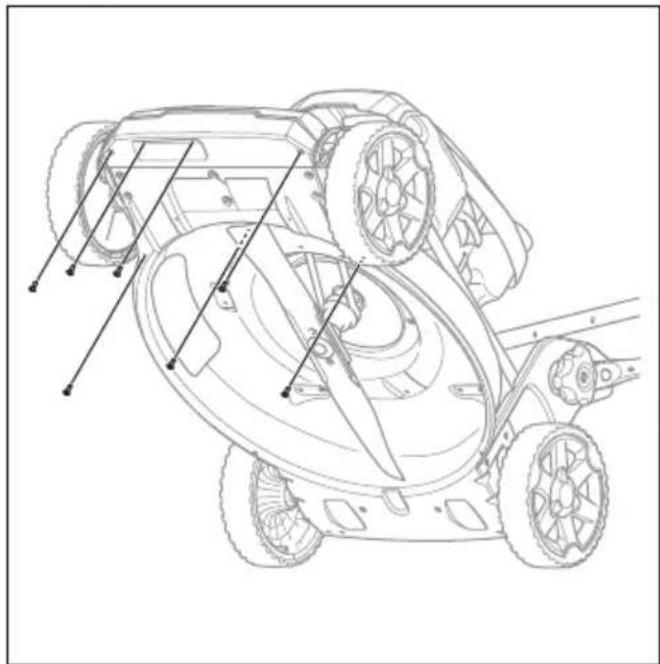

Slik rengjør du under transmisjonsdekselet (LB 251S)

1. Tøm drivstofftanken.
2. Vipp Produktet. Kontroller at pennpluggen peker opp.

OBS: Hvis Produktet plasseres med luftfilteret ned, kan motoren bl skadet.

1. Ta ut de 7 skruene.

1. Ta av transmisjonsdekselet.
2. Rengjør overflaten med en børste.

OBS: Vann eller forurensning under transmisjonsdekselet kan fore til skade pa transmisjonen.

1. Monter transmisjonsdekselet og de svv skruene.

Slik kontrollerer du skjæreutstyret

ADVARSEL: Bruk vernehansker nár du utfører vedlikehold pa skjareutstyret. Kniven er svært skarp, og det erlett á kutte seg.

1. Kontroller skjæreutstyret med henblick på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet aller slv.

Merk: Kniven mā balanseres etter at den er slipt. La et servicesenter spline, skifte og balansere kniven. Hvis du treffer en hindring som fører til atproduktek stopper, mā du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slips aller om den mā skiftes ut.

Slik skifter du ut kniven

1. Trekkniven rundt for hand for a kontrollere at den roterer fritt.

ADVARSEL: Bruk-kraftige arbeidshansker. Kniven er svært skarp, og det erlett á skjære seg.

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bl avkjølt før du tapper ut motorolje. Rengjør med sape og vann hvis du soler motorolje paHUDen.

1. Bruk produitet til drivstofftanken er tom.
2. Fjern tenningskabelen fra tennpluggen.
3. Ta av oljetanklokket.
4. Sett en beholder under produitet for a samle opp olje.
5. Vipp Produktet for à tappede av oljen fra tanken.
6. Fyll pà ny motorolje av typesom anbefales i Tekniske data pa side 353
7. Kontroller oljenivæt. Se Slik kontrollerer du oljenivæt på side 349

Kontrollere pennpluggen

OBS: Bruk alltid anbefalt type pennplugg. Feil pennpluggtype kan fore til skade pa produitet.

• Undersök tennpluggen hvis motorens effekt er for lav,/DDke er enkel a starte eller/DDke fungerer riktig pa tomgang.
  Følg disse instruksjonene for a redusere risikoen for uønsket materiaile pa tennpluggenes elektroder:

a) Pass på at tomgangsturtallet er riktig justert.
b) Pass pà at drivstoffblandingen er riktig.
c) Kontroller at luftfilteret er rent.

Et skittent luftfilter kan fore til at motoren blir skadet aller.
inke fungerer som den skal. Rengjor luftfilteret oftere ved arbeid i stovete omgivelser. Se Vedlikehold pa side 346for informasjon om nár du bør skifte luftfilter.

Merk: Bytt alltid ut et skadet luftfilter.

Slik fjerner og monterer du luftfilteret

ADVARSEL: Bruk vernehansker.

1. Trykk på klemmene på luftfilterdekslet.

2. Ta luftfilterdekslet (A) forsiktig av motoren.

3. Fjern luftfilteret (B).

1. Se etter skader på luftfilteret. Bytt alltid ut et skadet luftfilter.
2. Rengjør og undersøk luftfilteret. Se Slik rengjør du luftfilteret på side 350.
3. Monter i motsattrekkefolge.

Slik rengjör du luftfilteret

Et skittent luftfilter kan fore til at motoren blir skadet aller化进程. Rengjor luftfilteret oftere ved arbeit i stovete omgivelser.

Se Vedlikehold pa side 346for informasjon om nár du bør skifte luftfilter.

1. Ta av luftfilterdekselet, og ta ut filteret.
2. Rengjør filteret ved á slá det mot en flat overflate.
   Ikke bruk lsemeddel med bensin, for eksempel parafin, eller trykkuft til a rengjør filteret.

Merk: Luftfiltre som har vært i bruk over lang tid, kan ikke rengjøres helt. Skift Luftfilteret med jevne mellomrom. Et skadet Luftfilter ma alltid skiftes.

1. Nár du monterer luftfilteret, ma du passer pa at det sitter tett inntil filterholderen.

Slik kontROLLERer du deflektoren for sideutkast

Deflektoren for sideutkast er festet til apningen for sideutkast på produitet. Den reduserer risikoen for at gjenstander slynges i retning av brukeren.

1. Kontroller at deflektoren for sideutkast称之 skadet.
2. Undersok deflektoren for sideutkast. Se etter skader som sprekker eller ødelagte fjærer som skyver dren igjen.
3. Bytt ut fjærene eller deflektoren for sideutkast hvis de er skadede.

Slik undersøker du drivstoffsystemet

• Undersök drivstoffflokket og pakningen til lokket for Å sikre at det ikke er noen skader.
• Undersok drivstoffslangen for a sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, malu la et serviceverksted skifte den ut.

Slik justerer du clutchvaieren (LC 151S, LB 251S, LB 256SP)

I situasjonene som er nevnt nedenfor, ma du redusere lengden pa clutchvaieren:

Hjuldriften gär ikke i inngrep nár du trekker i sikkerhetsbøylen eller spaken for turtallsregulering.
- Produktet beveger seg sakte nár hjuldriften er koblet inn.

I situasjonene som er nevnt nedenfor, ma du oke lengden pa clutchvaieren:

• Produktet beveger seg när hjuldriften/DD er koblet inn.
• Slik justerer du clutchvaieren:

a) For à redusere lenghten pa clutchvaieren dreier du justeringsskruen mot urviseren.
b) For a øke lengden pa clutchvaieren dreier du justeringssskruen med urviseren.

Hvis produkt fortsett går på en lite tilfredsstillende mæte etter justeringen, ma du ta kontakt med serviceforhandleren.

Feilsøking på motoren

Problem Mulig ørsak Løsning
Motoren starter ikke. Tenningskabelen er ikke riktig tilkoblet. Koble tenningskabelen til tennpluggen.
Drivstoffkanen er tom. Fyll drivstoffkanen med riktig drivstoffype.
Drivstoffet er gammadt. Tøm drivstoffkanen og forgasseren. Fyllpå med ny bensin.
Det er smuss i forgasseren eller drivstof-fledningen. Rengjør forgasseren og/eller drivstoffled-ningen.
Tennpluggen er defekt. Juster elektrodeavstanden, og rengjørller erbyt ut tennpluggen.
Det er drivstoff på tennpluggen. Rengjør tennpluggen.
Motoren stopper ikke. Stopperøkanismen er defekt. Koble tenningskabelen fra tennpluggen.Få produit reparet ved et godkjentserviceverksted.
Motoren:går ujevnt. Tenningskabelen er ikke riktig tilkoblet. Koble tenningskabelen til tennpluggen.
Det er smuss i drivstofffledningen, eller drivstoffet er utløpt. Rengjør drivstofflinjen. Fyll drivstofftan-ken med nytt drivstoff av riktig type.
Det er en blokkering i lokket på drivstoff-tanken. Rengjør lokket på drivstofftanken.
Det er vann eller smuss i drivstoffsystemet. Tapp drivstofftanken. Fyll drivstofftankenmed nytt drivstoff av riktig type.
Luftfilteret er skittent. Rengjør luftfilteret.
Forgasserenmö jesteres. La en serviceforhandler justereforallren.
Motoren blir for varm. Motoroljenvået er for lavt. Fyll motorolje.
Luftstrømmen er ikke tilstrekkelig. Rengjørluftfilteret og luftfilterhuset.
Forgasserenmö jesteres. La en serviceforhandler justereforallren.
Det er feiltenning i motoren:när den,går med høy hastig-het. Elektrodeavstanden i tennpluggen er forlitten. Juster elektrodeavstanden.
Uvanlige lyder fra motoren un-der normal belastning. Feil type bensin. Tøm drivstofftanken og forgasseren. Fyllpå med ny bensin. Se Slik fyller du driv-stoff på side 343 Hvis problemet vedva-rer, på ta kontakt med den lokaleserviceforhandleren din.
Motoren fungerer ikke riktig på tomgang. Tennpluggen er skitten eller defekt, eller elektrodeavstanden er for stor. Juster elektrodeavstanden er bytt ut tennpluggen.
Forgasserenmö jesteres. Juster forgasseren.
Luftfilteret er skittent. Rengjør luftfilteret.

Transport, oppbevaring og avhending

Transport og oppbevaring

För oppbevaring og transport av produit og drivstoff, mä du kontroller at det/DD ke finnes lekkasjer erler gasser. Gnister erler apen ild, for eksempel fra elektriske apparater erler varmekjeler, kan starte en brann.
- Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.
Trom drivstofftanken for du setter Produktet til oppbevaring over en lenghtreperiode. Lever drivstoffet hos en returstason.
- Sørg for sikkert feste avprodukter under transport for à unngå skader og ulykker.
- Oppbevar Produktet på et LAST sted for âhindre tilgang for barn eller personer som ikke er godkjent.
- Oppbevar produktet på et tört og frostfritt sted.

Kassering

Folg lokale gjenvinningsbestemmelse og gjeldende regelverk.
- Kast alle kjemikalier, for eksempel motorolje erler drivstoff, på et servicesenter aller en returstasjon.
- Nár produktet ikke longer er i bruk, kan du setzen det til en Husqvarna-forhandler eller kaste det ved et returpunkt.

Tekniske data

Tekniske data

	LC 151 LC 151S LB 251S LB 256SP
Motor
Merke Husqvarna Husqvarna Husqvarna	Husqvarna
Motortype Ensylindret, 4-	takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV	Ensyllindret, 4-takts, tvungenluftkjøling, OHV
Volum, cm3	166 166 166 166
Hastighet, o/min 2800 2800 2800 2800
Nominell motoreffekt, kW122	2,7 2,7 2,7 2,7
Tenningsystem
Tennplugg Husqvarna	HQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7	HusqvarnaHQT-7
Elektrodeavstand, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Drivstoff-/smøresystem
Motorsmøreotype Skvalpesmøring Skvalpesmøring Skvalpesmøring
Volum drivstofftank, liter 1.0 1.0 1.0 1.0
Volum oljetank, liter	0,5 0,5 0,5 0,5
Motorolje123	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30	HusqvarnaSAE30
Vekt
Med tomme tanker, kg 31,1 32,6 32,0	33,1
Støyutslipp124
Lydeffektnivå, mål, dB(A)	97	97	95	98
Lydeffektnivå, garantert LWA dB(A)	98	98	96	98
Lydnivær125
Lydtrykknivå ved brukerens øre,dB(A)	85	85	82	88
	LC 151 LC 151S L	B 251S LB 256SP
Vibrasjonsnivær126
Vibrasjoner i händtak, m/s2	8,5 8,5 4,7 7,5
Klippeutstyr
Klippehøyde, mm 25-75 25-75 25-75	25-75
Klippebredde, cm 510 510 510 560
Klippesystem Oppsamling/Bio-	Clip®/sideutkast	Oppsamling/Bio-Clip®/sideutkast	BioClip®/sideut-kast	BioClip®/sideut-kast
Kniv - standard Oppsamling	598562601	Oppsamling 598562601	Finfordereling 597683901	Finfordereling 598563601
Kniv - ekstrautstyr Finfordereling	597683901	Finfordereling 597683901	-	-
Gressoppsamlerkapasitet, liter 65 65	-
Drift
Selvgående hastighet, km/t - 3,6 4,0 3	6

EF-samsvarserklæring

EF-samsvarserklæring

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer at gressklipperen Husqvarna LC 151, LC 151S, LB 251S, LB 256SP fra 2020 og fremover samsvarer med kravene i følgende RÄDSDIREKTIV:

• fra 8. Juni 2011 på «begrensebruken av bestemter farlige stoffer» 2011/65/EU
  ·fra 17. mai 2006, «angäende maskiner» 2006/42/EF
• fra 26. februar 2014 «angående elektromagnetisk kompatibilitet» 2014/30/EU
• fra 8. mai 2000 «angaende utslipp av støy til omgivelsene» 2000/14/EF

For informasjon som gjelder stoyutslipp, kan du se avsnittet Tekniske data.

Folgende standarder er blitt brukt:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Hvis ikke annet er angitt, er de ovenfor oppgitte standarder de nyeste publiserte versionene.

Kontrollorgan: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden Har utfør samsvarsvurdering i henhold til Tillegg VI i direktivet 2000/14/EF.

Huskvarna, 2021-11-30

Claes Losdal, Development Manager/hageprodukter (autorisert representant for Husqvarna AB og ansvarlig for teknik dokumentasjon)

SPIS TRESCI

Wstep. 356

Bezpieczestewo. 357

Montaž 361

Przeznaczenia 363

Przeglad. 366
