Tuotetyyppi	Itsekulkeva ruohonleikkuri
Merkki	Husqvarna
Malli	LB 256SP
Moottorityyppi	4-tahti, yksisylinterinen, OHV, pakotettu ilmajäähdytys
Iskutilavuus	166 cm³
Nimellisteho	2,7 kW
Polttoainesäiliön tilavuus	1,0 L

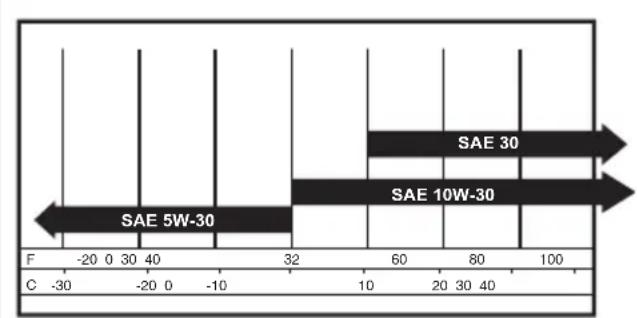

Öljysäiliön tilavuus	0,5 L (SAE 30 -öljy)
Moottorin voitelu	Roiskevoitelu
Leikkuujärjestelmä	BioClip (silppuaminen) / Sivupoisto
Leikkuuleveys	560 mm
Leikkuukorkeus	25 - 75 mm (säädettävä vivulla)
Paino (tyhjät säiliöt)	33,1 kg
Taattu äänitehotaso	98 dB(A)
Äänenpainetaso korvan kohdalla	88 dB(A)
Tärinä ohjaustangossa	7,5 m/s²
Kulkunopeus	3,6 km/h (itsekulkeva)
Sytytystulppa	Husqvarna HQT-7 (kärkiväli 0,7-0,8 mm)
Pysäytysmekanismi	Moottorijarru (turvakahva)
Välitys	Taka-pyöräveto, säädettävä

Usein kysytyt kysymykset - LB 256SP HUSQVARNA

Miten LB 256SP -ruohonleikkuri käynnistetään?

Asetu ruohonleikkurin taakse. Pidä moottorijarrun kahvaa ohjaustankoa vasten. Tartu käynnistysköyden kahvaan ja vedä hitaasti, kunnes tunnet vastusta, vedä sitten reippaasti käynnistääksesi moottorin.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että sytytyskaapeli on kunnolla kiinni sytytystulpassa, polttoainesäiliö ei ole tyhjä ja polttoaine on tuoretta. Puhdista tai vaihda sytytystulppa tarvittaessa. Katso käyttöohjeen kohtaa Moottorin vianmääritys.

Miten leikkuukorkeus säädetään?

Siirrä leikkuukorkeuden vipua taaksepäin korkeuden lisäämiseksi ja eteenpäin korkeuden vähentämiseksi. Älä säädä korkeutta liian matalaksi, jotta terä ei kosketa maahan.

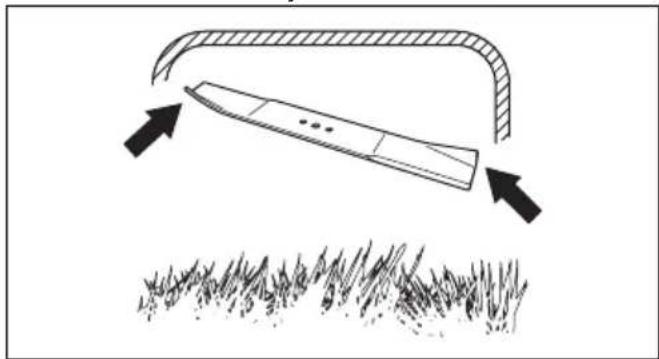

Miten terä vaihdetaan?

Irrota sytytyskaapeli. Lukitse terä puupalikalla. Irrota pultti ja aluslevy, sitten terä. Asenna uusi terä leikkuusuunta osoittamassa leikkuukoteloa päin. Kiristä pultti momenttiin 43-47 Nm.

Miten moottoriöljy vaihdetaan?

Käytä moottoria, kunnes polttoainesäiliö on tyhjä. Irrota sytytyskaapeli. Poista öljytulppa, kallista ruohonleikkuri astian päälle öljyn poistamiseksi. Täytä uudella SAE 30 -öljyllä (0,5 L).

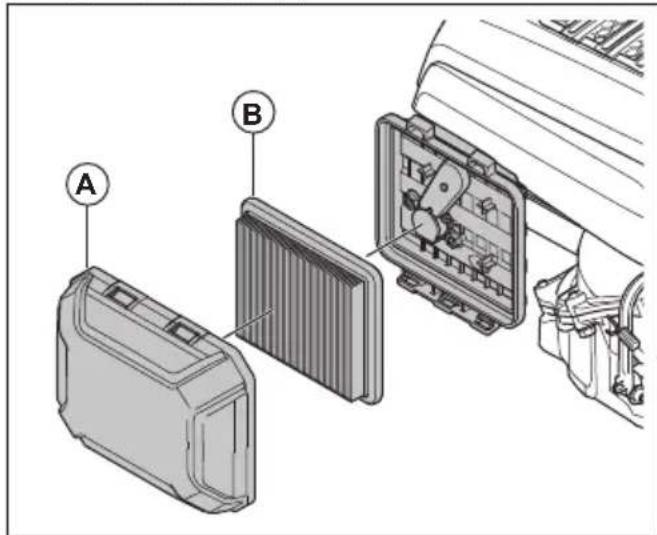

Miten ilmansuodatin puhdistetaan?

Poista ilmansuodattimen kansi painamalla kiinnikkeet. Ota suodatin ulos ja kopauta sitä tasaista pintaa vasten puhdistusta varten. Älä käytä bensiiniä tai paineilmaa. Vaihda suodatin, jos se on vaurioitunut.

Miksi moottori ylikuumenee?

Mahdollisia syitä ovat liian alhainen öljytaso, likainen ilmansuodatin tai väärin säädetty kaasutin. Tarkista öljytaso, puhdista ilmansuodatin ja tarvittaessa anna ammattilaisen säätää kaasutin.

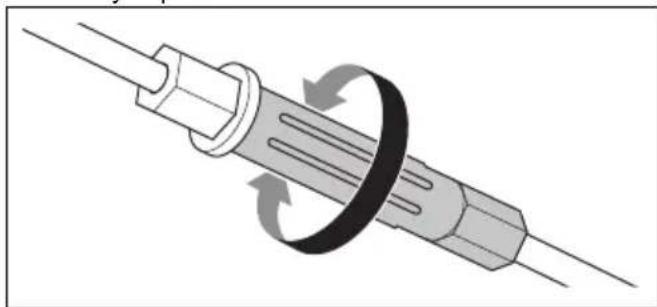

Miten kytkimen vaijeria säädetään?

Jos veto ei kytkeydy tai ruohonleikkuri etenee hitaasti, lyhennä vaijeria kiertämällä säätöruuvia vastapäivään. Jos se etenee ilman komentoa, pidennä vaijeria kiertämällä myötäpäivään.

Millaista polttoainetta käytetään?

Käytä lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI). Jos mahdollista, suosi ympäristöystävällistä alkyloitua bensiiniä. Älä käytä bensiiniä, jonka oktaaniluku on pienempi.

Miten ruohonleikkuri säilytetään talvella?

Tyhjennä polttoainesäiliö. Puhdista ruohonleikkuri. Säilytä se kuivassa ja jäätymiseltä suojatussa paikassa. Suojaa se luvattomalta käytöltä. Katso käyttöohjeen kohtaa Kuljetus, varastointi ja hävittäminen.

KÄYTTÖOHJE LB 256SP HUSQVARNA

FI Kaytttoohje 161-179

Suvapuoloynon tns laBnC

Summuti kontrollimine

HOIATUS: Enne seadme kokkupanemist lugege pohjalikult labi ohutust puudutav jaotis.

HOIATUS: Enne seadme kokkupanemist eemaldage sutekuunala juhe sutekuunla kuljest.

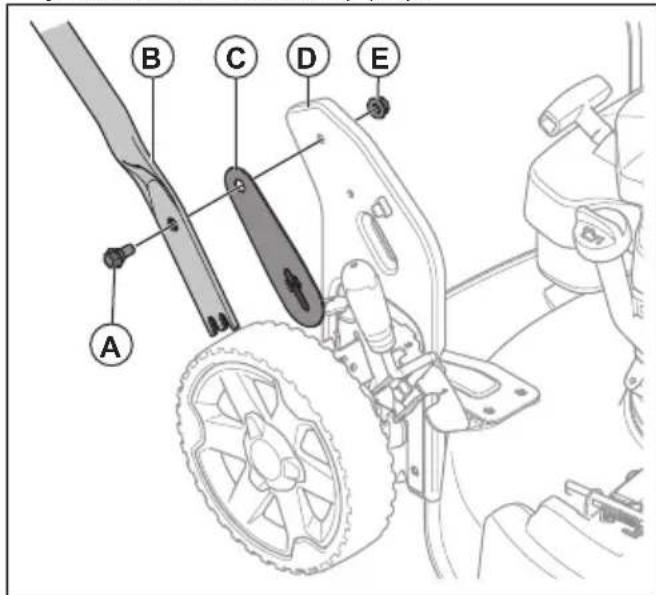

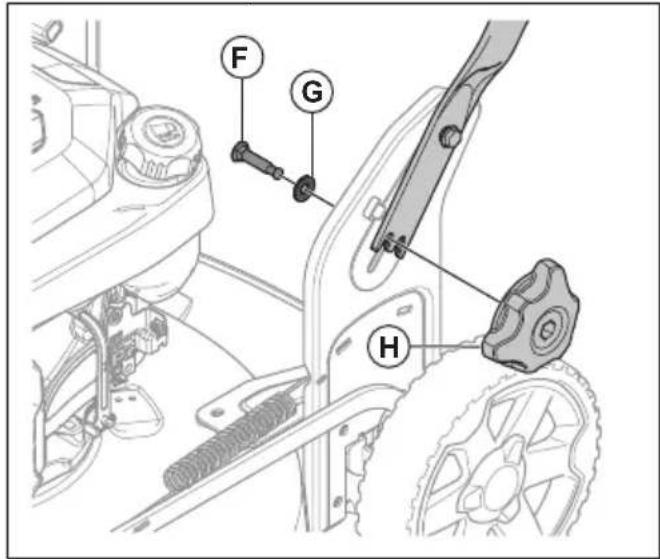

1. Keera mutter (E) tāiesti kinni.

2. Lukka kruvi (F) labi seibi (G) ja käepidemtugikronsteini.

Toote välikorpuse puhastamine

Moottorin vianmäritys. 175

Kuljettaminen, sailyttaminen ja havittaminen. 176

Tekniset tiedot. 177

EY-vaatimustenmukaisuusvakuutus. 179

Johdanto

Tuotekuvaus

Tuote on kavellen ohjattava ja pyorivra ruohonleikkuri. Malleissa LC 151, LC 151S kiinnita ruohonkeraa jruohon keramista varten. Kiinnitta sivullepuhalluksen ohjain ruohon sivullepuhallusta varten. Malleihin LC 151, LC 151S voi liittaa silppurin, jolloin ruohon leikkuujatteesta tulee Iannoitetta.

Käytötarkoitus

Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin.

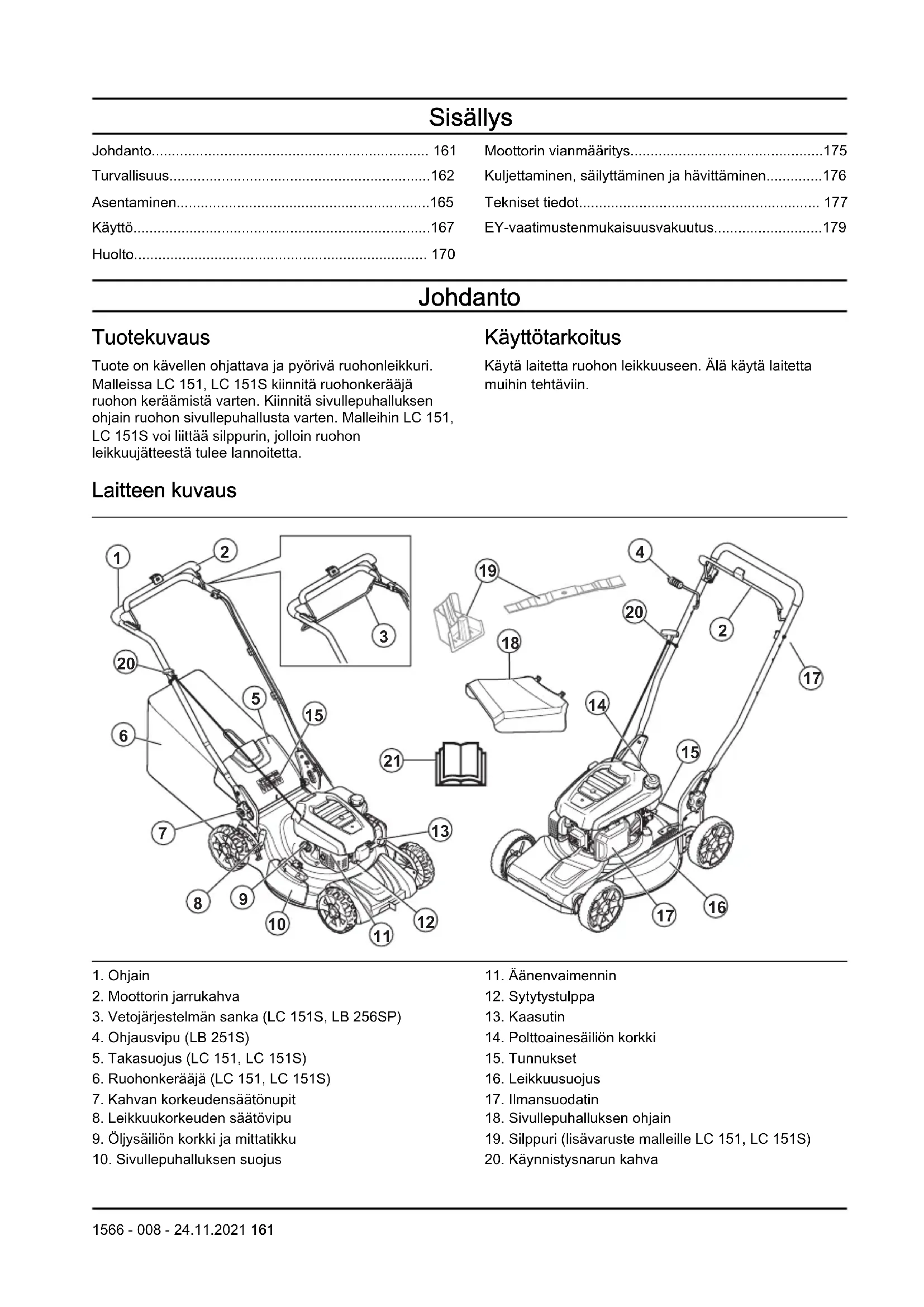

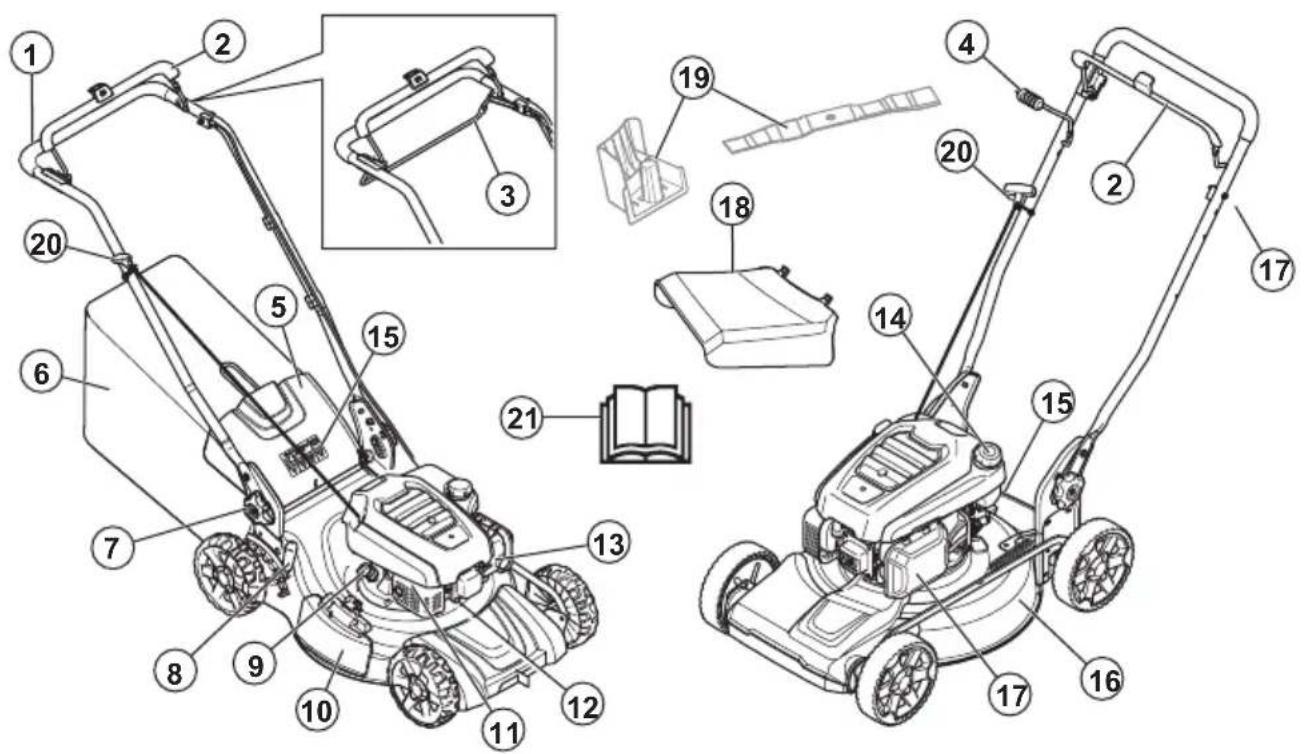

Laitteen kuvaus

1. Ohjain
2. Moottorin jarrukahva
3. Vetojärestelmän sanka (LC 151S, LB 256SP)
4. Ohjausvipu (LB 251S)
5. Takasuojus (LC 151, LC 151S)
6. Ruohonkerääja (LC 151, LC 151S)
7. Kahvan korkeudensaatonupit
8. Leikkuukorkeuden säätovipu
9. Oljysailion korkki ja mittatikku

10. Sivullepuhalluksen suojus

11. Aänenvaimennin

12. Sytytystulppa
13. Kaasutin
14. Poltoinesaillion korkki
15. Tunnukset
16. Leikkuusuojus
17. Ilmansuodatin
18. Sivullepuhalluksen ohjain

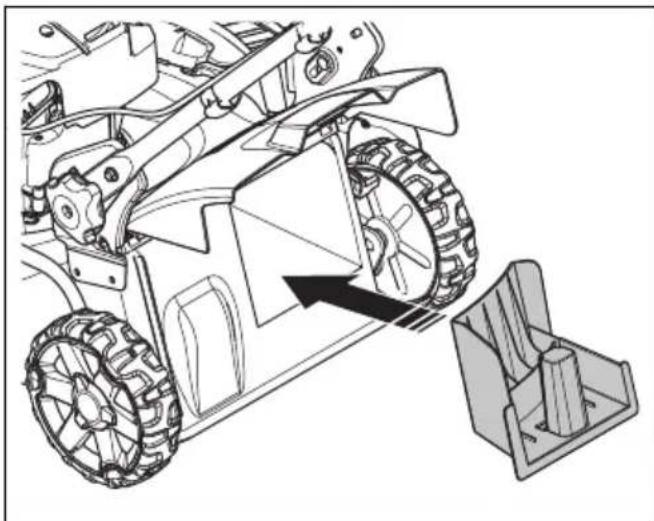

19. Silppuri (lisavaruste malleille LC 151, LC 151S)
20. Kännistysnarun kahva

21. Kayttoohjekirja

Laitteen symbolit

VAROITUS! Ole varovainen ja käytä tuotetta oikein. Tämä laite voi aiheuttaa käytäjälle tai sivullisille vakavia vahinkoja tai kuoleman.

Lue kaytttoohje huolellisesti ja varmista, etta ymmarrat sen sisallon,ennen kuin alat kaytttaa laitetta.

Varo sinkoutuva esineita ja kimmokkeita.

Pidä sivulliset ja eläimet turvallisen valimatkan päässä työalueesta.

Varoitus: Pidä kädet ja jalat poissa pyörivän terän laheisyydestä.

Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä.

Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä.

Tämä tuote tayttä voimassa olevien EYdirektiivien vaatimukset.

Melupäastöt ympäristöön Europan yhteison direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Tulipalon vaara.

Alhengitapakokaasa. Moottorin pakokaasut sisaltavat hiilimonoksidia, joka on hajuton, myrkyllinen ja erittain vaarallinen kaasu. Alkaynnista moottoria sisallatai suljetuissa tiloissa.

Kuuma pinta.

Täytä moottori oljyllä ennen laitteen käynistämista.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan tertifointivaatimuksa.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa
tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
  tuotteen korjaamiseen on kaytetty muita kuin valmistajan omia tai sen hyväksymä osia
  tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
  tuotetta ei ole korjattu valtuutetussa huoltopisteessa tai hyväksytyllä asiantuntijalla.

Euro V -päästö

VAROITUS: Moottorin muokkaaminen mitatoti tuotteen EU-typpihyväksynnä.

Turvallisuus

Turvallisuusmaäritelmat

Varoituksia, huomioita ja huomautuksia kaytetaan, kun jotakin kayttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tàta käytetään,Jos käytöohjeen noudattamatta jattämistë voi seurata käytäjan tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tata kaytetaan, jos kayttoohjeen noudattamatta jattamisestao voi seurata koneen, muiden materiaaalien tai ympariston vauroituminen.

Huomautus: Tata kaytetaan tietyissa tilanteissaravittavien lisatietojen antamiseen.

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käytämista.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.
• Laite muodostaa kayton aikana sahkomagneettisen kentan. Kentta saattaa joissakin olosuheissa hairritä aktiivisten tai passivisten laaketieteellisten implantten toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkaisemiseksi kehotamme laaketieteellisiä implantteja kayttäviä henkilöitä neuvottelemaan laakärin ja laaketieteellisen implantin valmistajan kanssa ennen laitteen kayttämista.
• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna-jalleenmyyjään, ennen kuin jatkat.
• Muista, etta käytäja on vastuissa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Pidä laite puhtaana. Varmista,etty tuotteen merkit ja tarrat ovat luettavissa.
• Alä anna kenenkään kayttäkonetta, ellet ole varma, etta kayttäjön lukenut kayttöohjekirjan ja ymmärnty siinä annetut ohjeet.
• Alä anna lasten käytää laitetta.
• Pidä lapset poissa työskentelyalueelta. Vastaullisen aikuisen on oltava aina paikalla.
• Alä anna kenenkään sellaisen henkilön käyttaa laitetta, joka ei tunne ohjeita.
• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastaullisen aikuisen on oltava aina paikalla.
• Alä käytä laitetta ollessasi väsnyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai läkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus nakökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.
• Älä kaytä konetta, jos se on viallinen.
• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.
• Alä tee muutoksia moottorin käyntinopeuden hallintaan.

Työalueen turvallisuus

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käytämista.
• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille

ja esineille. Pida sivulliset ja elaimet turvallisen valimatkan pässä tuotteesta.

• Alä koskaan käytä tuotetta huonolla saällä esimeriksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käytäminen huonolla saällä tai kosteissa tai mariissä olosuheissa on raskasta. Huono saa voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.
• Varo henkiloitä, esineita ja tilanteita, jotka voivat体系建设 tuotteen turvallisen kayton.
• Varo esteita, kuten juuria, kivia, risuja, kuoppia ja ojia. Pitkān ruohon seassa voi olla esteita.
• Ruohon leikkaaminen rinteissä voi olla vaarallista.
  Alä käytä tuotetta rinteessä, jonka kaltevuus on yli 15^ .
  Käytä tuotetta sivusuunnassa rinteseen nähden.
  Alä käytä tuotetta pystysunnassa.
• Ole varovainen lähestyessäpiilossa olevia kulmia ja esineitä, jotka estavät nakyvyyden.

Tyoturvallisuus

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käytämista.

• Käytä tātā tuotetta ainoastaan numikoiden leikkaamiseen. Tuotteita ei saa käyttaa muihin käyttoktarkoituksiin.
  Kayta henkilokohtaisia suojavarusteita. Katso Henkilokohtainen suojavarustus sivulla 164.
• Opettele pysayttamän moottori nopeasti hatatilassa.
• Alä koskaan käynnistà moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaialeja. Moottorin pakokaasu on kuumaa ja se voi sisältaa kipinoitä, jotka voivat aiheuttaa tulipalon.
• Alä kaytä tuotetta, ellei sen teräa ja kaikkia suojuksa. ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheittaa henkilövahinkoja.
• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terä, ja kampiakseli voi vaantyä. Vaantnyt aksemi aiheuttaa voimakasta tärinä. Tälloin on erittäin suuri riski, etta terä irtoaa.
• Jos tera osuu esineeseen tai alkaa tarista, pysaytatauote valittomasti. Irrota sytytskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teeta korjaustyot valtuutetussa huoltolikkeessa.
• Alä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.
• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.
• Ole aina tuotteen takana käyttaessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat katesi tyontöaisalla kayttäessasi tuotetta. Pidä katesi ja jalkasi poissa pyörivien terien laheisyydestä.

• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.
• Alä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta tätyy nostaa, sommuta ensin moottori ja irrota sytytskaapeli sytytystulpasta.
• Älä kävele taaksepän käyttaessäsi tuotetta.
• Sammuta moottori, kun siirrät tuotteen ruohottom an alueen yli, esimerkiki ylittäessäsi sora-, kivi- tai asfalttipolkuja.
• Älä juokse tuotteen kanssa, kun moottoria käynistetään. Kävele aina, kun käytät tuotetta.
• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee saätöjä moottorin käydessa.
• Älä koskaan jäta laitetta ilman valvontaa moottorin käydessa. Sammuta moottori ja varmista, ettei terāvarustus pyör.

Turvallisuusohjeet käytöä varten

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Henkilokohtaiset suojavarusteet eivat poista tapaturmien vaaraa, mutta ne lieventavat vammoja onnettomuustilanteessa. Anna jalleenmyyjan auttaa oikeiden varusteiden valinnassa.
  Käytä kuulonsuojaimia, kun melutasop on yli 85 dB.
• Käytä kestäviä luistamattomia saappaita tai kenkää.
• Alä käytä avonaisia jalkineita tai kulje paljain jaloin.
  Käytä vahvakankaisia, pitkä housuja.
• Käytä suojakäsinesti tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat
varoitusohjeet ennen laitteen käytämista.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.
  Tarkasta turvalaitteet saannollisesti. Jos turvalaitteissa on vikoja, ota yhteytt Haqvarnahuoltolikkeeseen.

Leikkuusuojuksen tarkistaminen

Leikkuusuojus vahentaa laitteen tarinaa ja teran aiheuttamaa tapaturmavaaraa.
- Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta.

Moottorin jarrukahvan tarkistaminen

Moottorin jarrukahva pysaytttaa moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysahtyy.

• Käynnistä moottori ja vapauta sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltolikkeen säätä moottorijarru.

Takasuojuksen tarkistaminen

Ohjauslevy vähentäe esineiden sinkoutumista käytäjän suuntaan.

Varmista, ettei takasuojis ole vauroitunut.
- Varmista, etta takasuojuksen sulkevat jouset eivat ole vauroituneet.
Vaihda vauroituneet jouset ja vahingoittuneet osat.
- Varmista, etta takasuojus voi liikkua juohevasti saranoillaan.

Aänenvaimennin

Äenvaimennin pitäa aänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käytäjästa poispän.

Alä käytä konetta, jos äenenvaimennin on vauroitunut tai puuttuu kokonaan. Vialinen äenenvaimennin suurentaa melutasoa ja tulipalon vaaraa.

VAROITUS: Aänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälleen ja moottorin käydessä joutokäytinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lahistöllä, jotta et aiheuta tulipaloa.

Aenenvimentimen tarkistaminen

• Tarkista äenvaimennin sännöllisesti vaurioiden varalta ja varmista, etta se on kiinnitety oikein.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Alä kaynnista laitetta, jos sen paälla on poltoinetta tai moottoriöljya. Poista ylimaaäräinen poltoaine tai oljy ja anna laitteen kuivua.
• Jos olet laikytanyt poltoainetta vaatteillesi, vaihda vaatteet heti.
• Varo, ettei iholle päase poltoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu poltoainetta, pese se pois vedellä ja saippualla.
• Alä kaynnistä laitetta, jos moottori vuotaa. Tarkista moottori saannollisesti vuotojen varalta.

Kasittele poltoainetta varoen. Poltoaine on sytyvaa ja kaasut ovat rajahdysherkkia, mikai voi aiheuttaa tapaturman tai kuoleman.
- Alä hengità poltoainehöryjä, sillä ne voivat aiheuttaa vamman. Varmista, etta ilmanvirtaus on riittävä.
- Alä tupakoi poltoaineen tai moottorin lahistöllä.
- Alä sijoita lampimiä esineitä polttoaineeen tai moottorin lahelle.
- Alä lisaa poltoainetta, kun moottori on käynnissä.
- Varmista ennen poltoaineen lisäämistä, etta moottori on jahtynyt.
- Ennen kuin lisaat polttoainetta, avaa polittoainesaillon korkki hitaasti ja vapauta paine varovasti.
- Alä lisää poltoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.
Kiristä poltoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kirstys aiheuttaa tulipalovaaran.
- Siirra laite ennen käynnistystä vähintään 3 metrin paahän paikasta, jossa lisäsit poltoainetta.
- Alä tayṭa poltoainesāiliotā tayteen. Kuumuus saa poltoaineen lajenemaan. Jātā poltoainesāliö n paalte tyhjaa tilaa.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat
varoitusohjeet ennen koneen kayttamista.

• Moottorin pakokaasut sisaltavat hiimonoksidia, joka on hajuton, myrkylinen ja erittain vaarallinen kaasu. Alä kaynnistà moottoria sisallā tai suljetuissa tiloissa.
• Jos tuotetta taytyy huoltaa, sommuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.
  Kayta suojakaseinita houltaessasi teravarustusta. Tera on erittain terava ja aiheuttaa helposti haavoja.
  Lisavarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaavakavan vamman tai kuoleman. Åla tee tuotteseen muutoksia. Käytä vain valmistajan hyväksymiä lisavarusteita.
• Jos tuotetta ei ole huollettu asianmukaisesti ja saannollisesti, tapaturmien ja tuotteen vauroitumisen vaara kasvaa.
  Huolla tuote ainoastaan käytöhjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtäva valtuutetussa Husqvarna-huoltoliikkeessä.
• Anna valtuutetun Husqvarna-huoltolikkeen huoltaa tuote saannollisesti.
  Vaihda vauroituneet, kuluneet tai rikkoutuneet osat.

Asentaminen

Johdanto

VAROITUS: Ennen kuin asennat laitteen, rue turvallisuutta kasitteleva luku niin, etta ymmarrat sen sisallon.

VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista.

Kahvan asentaminen

1. Työnnä ruuvi (A) kahvan (B), muovisen aluslevyn (C) ja kahvan tukikiinnikkeen (D) lapi.

1. Kiristä mutteri (E) kokonaan.
2. Työnnä ruuvi (F) aluslevyn (G) ja kahvan tukikiinnikkeen lapi.

1. Kiristä nuppi (H) kokonaan.

Kahvan saataminen

1. Irrota alemmat nupit.
2. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

1. Aseta kahvan korkeus jompaankmpaan kaytettavissə olevista asennoista.
2. Liu'uta nuppeja yloispain kahvaa kohti, kunnes nepysahtyvat ja kuulet naksahduksen.

1. Kiristä nupit huolellisesti.

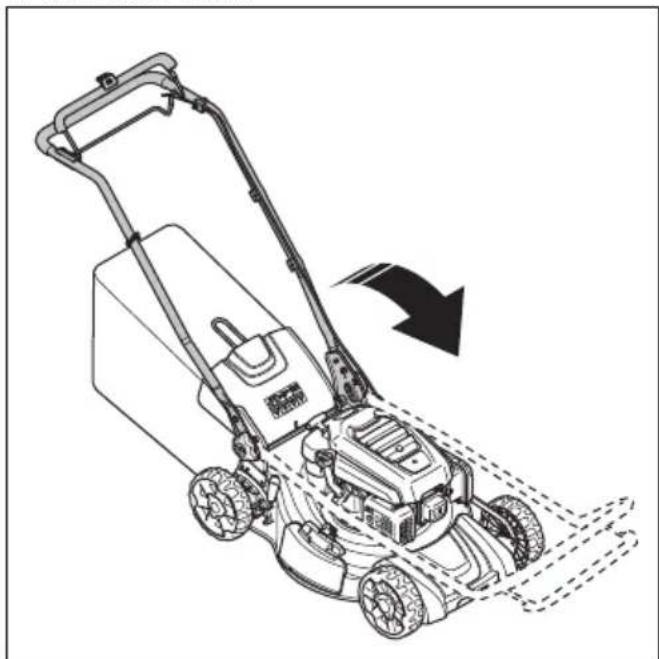

Tuotteen asettaminen kuljetusasentoon

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin puolin.

1. Taita kahva eteen.

Laitteen asettaminen käytöasentoon

1. Taita kahva pystyasentoon.

1. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen.

1. Kiristä nupit huolellisesti.

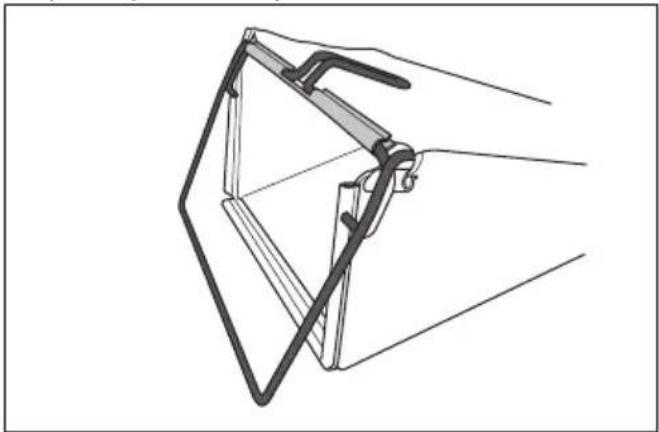

Ruohonkeraaajan (LC 151, LC 151S) asentaminen

1. Kiinnitruohonkeraajan kehys keruupussin niin,ettapussin jaykksa on alhaalla.Pidakehyksen kahvapussin ylaosan ulkopuolella.

1. Kiinnita keruupussi kehykseen kiinnikkeillä.

Käytto

Johdanto

VAROITUS: Lue turvallisuutta käsittelevä luku niin, etta ymmärät sen sisällön, ennen laitteen käytämista.

Husqvarna Connect

Husqvarna Connect on ilmainen mobillilaitesovellus. Husqvarna Connect -sovellus saat lisatoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.
  Tietoja koneen osista ja huolto-ohjeita.

Husqvarna Connect -kayton aloittaminen

1. Lataa Husqvarna Connect -sovellus mobillilaitteeseesi.
2. Rekisteröi Husqvarna Connect -sovelluksessa.
3. Liitä ja reckisteröi kone Husqvarna Connect - sovelluksen ohjeiden mukaan.

Ennen tuotteen käyttoa

1. Lue kayttoohje huolellisesti ja varmista, etta ymmarrat sen sisaltamat ohjeet.
2. Tutki terāvarustus ja varmista, etta se on kiinnitety ja saädetty asiamukaisesti. Katso Terāvarustuksen tarkistaminen sivulla 172.
3. Täytä polttoainesäiliö. Katso Polttoaineen lisääminen sivulla 167.
4. Lisaa oljysaillioon oljya ja tarkista oljytaso. Katso Oljyn maaran tarkistaminen sivulla 173.

Polttoainee lisääminen

Käytä ympäristöa saastavaa bensiniia tai alkylaattibensiia,Jos niita on saatavila.Jos ympäristoaa sastavaa bensiina tai alkylaattibensiina ei ole.
saatavila,käytä lyijytonta tai lyijyllista laatubensiina, Jonka oktaaniluku on vahintaan 90.

HUOMAUTUS: Alä käytä
poltoainetta, jonka oktaaniluku on pienempi
kuin 90 RON (87 AKI). Se voi vaurioittaa
laitetta.

1. Vapauta poltoainesäiliösta painetta avamalla poltoainesäliön korkki hitaasti.
2. Kaada poltoainesailloo nhit aasti poltoainetta. Jos oljya laikkyy, pyyhi oljy pois liinalla ja anna oljyjaamien kuivua.

1. Pyyhi poltoinesaïlion korkin ympäristo puhtaaksi.
2. Kirista poltoainesaillion korkki tiukasti. Poltoainesaillion korkin riittamatön kiristys aiheuttaa tulipalovaaran.
3. Siirra laite ennen kaynnistysta vahintaan 3 metrin (10 jalan) paahan paikasta, jossa lisasit polittoinetta.

Leikkuukorkeuden asettaminen

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden saatovipua taaksepäin.
2. Vähenna leikkuukorkeutta siirtamällä leikkuukorkeuden saatovipua eteenpän.

HUOMAUTUS: Alä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terat voivat osua maahan.

Laitteen käynistäminen

1. Varmista, etta sytytyskaapeli on liitetynä sytytystulppaan.

2. Seiso laitteen takana.

3. Pidā moottorin jarrukahvaa kahvastoa vasten.

1. Pitele kännistysarun kahvaa oikealla kädelläsi.
2. Veda kaynnistysnarusta hitaasti, kunnes tunnet hieman vastusta.
3. Käynnista moottori vetamälla voimakkaasti.

VAROITUS: Alä kiedo käynnistysnarua katesi ympärille.

Vetojärestelmän käytäminen pyörillä LC 151S & LB 256SP

• Työnnä vetojärjestelmän sankaa kahvaston suuntaan.

• Kytke vetojärestelmä pois käytösta vapauttamalla vetojärestelmän sanka esimerkiksi lahestyessäist estetta.
• Ennen kuin vedat tuotetta taaksepain, kytke vetojärestelmä pois käytösta ja työnnä tuotette eteenpain noin 10 cm.

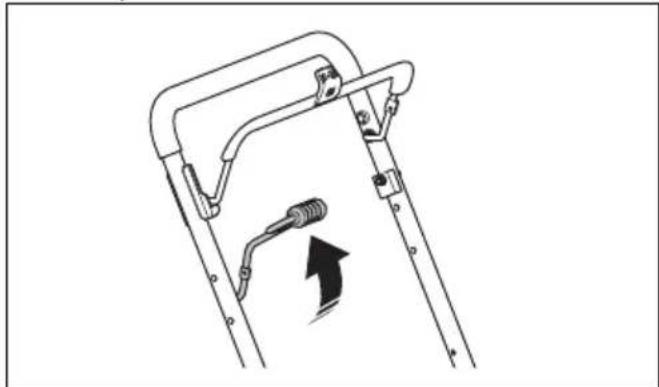

Vetojarkestelman kayttäminen pyorillä (LB 251S)

Vedohjaussauvaa kahvaston suuntaan.

Kytke vetojärestelmä pois kaytosta tyontämällohjaussauvaa poispän kahvastosta esimerkiksi lahestyessä estettä.

Huomautus: Ohjaussauva vapautuu automaattisesti myos, kun vapautat moottorin jarrukahvan.

• Ennen kuin vedat tuotetta taaksepain, tyonna ohjaussauva poispain kahvastosta ja tyonna tuotetta eteenpain noin 10 cm, jotta vetojarjestelma kytkeytyy kokonaan pois kaytostä.

Laitteen pysayttäminen

• Jos haluat pysayttäa vain vetojärestelmän, vapauta vetojärestelmän sanka (LC 151S, LB 256SP) tai ohjaussauva (LB 251S).
• Pysäytä moottori vapauttamalla moottorin jarrukahva.

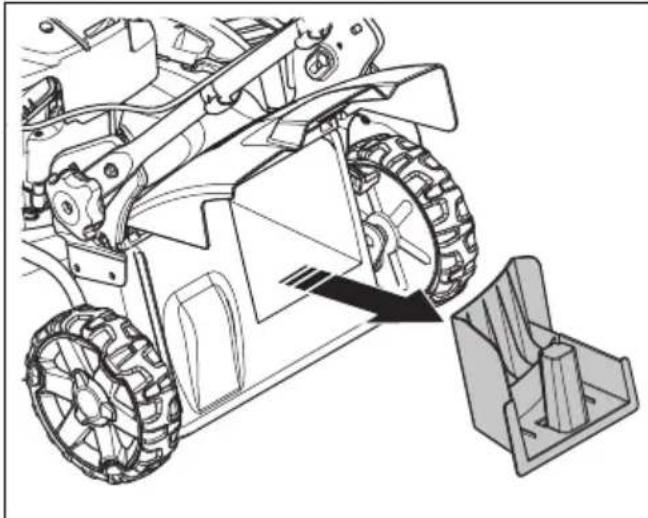

Ruohonkeraaajan kayttokonetta kaytettaaessa (LC 151, LC 151S)

VAROITUS: Älä käytä laitetta, jos ruohonkerääjä ei ole paikallaan tai jost takasuojus ei ole suljettuna. Esineet voivat sinkoutua laitteesta ja vahingoittaa käytäjäa.

1. Nosta takasuojus ja irrota silppurin tulppa, jos se on asennetty.

1. Kokoa ruohonkeraajä, katso RuohonkeraaJän (LC 151, LC 151S) asentaminen sivulla 167.
2. Aseta ruhonkerääjä pidikkeeseen.
3. Vapauta takasujojus ja aseta se ruohopussin rungon paalle.

Laitteen vaihtaminen silppuamistilaan (LC 151, LC 151S)

Varmista,etta moottori on sammutetu, ennen kuin vaihdat laitteen silppuamistilaan.

1. Nosta takasuojus ja irrota ruohonkeraa, jos se on asennettu.
2. Aseta silppurin tulppa ruohonkeraajan ulosheittokanavaan

1. Sulje takasuojus ja varmista, etta se on tiukasti kiinni silppurin tulppaa vasten.

Huomautus: Voit tehostaa laitteen suorituskyka silppuritilassa vaihtamalla teran tilalle lisavarusteena saatavan silppuriteran. Katso Teran vaihtaminen sivulla 172

Laitteen vaihtaminensivullepuhallustilaan

1. Nosta takasuojus ja irrota ruohopussi, jos se on asennettu.

2. Sulje takasojuus ja varmista, etta se on tiukasti kiinni laitetta yasten.

3. Nosta puhalluslaitteen lukko ylos.

1. Avaa sivullepuhalluksen suojus ja asenna sivullepuhalluksen ohjain tukitappeihin.

1. Anna sivullepuhalluksen suojuksen sulkeutua sivullepuhalluksen ohjainta vasten. Varmista ennen laitteen kayttö, etta sivullepuhalluksen ohjain on tiukasti paikallaan.

Huomautus: Voit tehostaa laitteen suorituskyä sivullepuhallustilassa asentamalla silppurin tulpan.

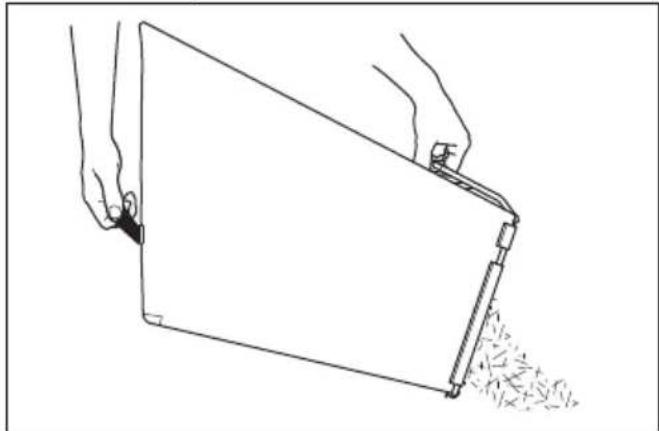

Ruohonkeraaajan tyhjentaminen

HUOMAUTUS: Nosta ruohonkerääjä liikuttaessasi sitä. Tämä estaa sen kulumisen.

1. Nosta ruohonkeraajraa rungon kahvasta.
2. Käytä rungon ja pussin kahvaa, kun tyhjennät ruohonkerääjan.

Hyvän tuloksen saavuttaminen

Käytä aina hyvin teroitettua terä. Tylsa terä leikkaa epatasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käytää myös tylsa aterä vahemmän energiaa.
- Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Käytä korkeinta leikkuukorkeutta, kun alat leiikata ruhooa. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesis税务总局. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.
Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.
- Nosta takasuojusta ja irrota ruohonkeraa.
- Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.
- Sulje takasuojus ennen laitteen käytämista. Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.
- Pida leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolle kertynyt ruho ja lika voivat heikentäa leikkuutuloksia. Katso kohta Leikkuusuojuksen sisäpinnan puhdistaminen sivulla 171.

Huolto

Johdanto

VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsitteleva luku niin, etta ymmarrat sen sisällön.

Kaikkiiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, etta tuotteemme huolletaaan ja korjataan ammattimaisesti. Jos jalleenmyyjäsi ei ole huoltoliike, pyydä jalleenmyyjäa neuvomaan lahin huoltoliike.

Huoltokaavio

HUOMAUTUS: Varmista, etta
ilmansuodatin on laitteen ylaosassa eikä
maata vasten, kun kallistat laitetta.
Moottorivaurion vaara.

Huoltovälit on lasketu laitteen paivittäisen käytön perusteella. Valit voivat muuttua, jos laitetta ei käytetä paivittäin.

Lisātietoja *-merkillä merkityista huollosta on kohdassa Tuotteen turvalaitteet sivulla 164

Huolto	Päivittäin Ku	ukausittain	Kerran käytökaudessa
Tee yleistarkastus. X
Tarkista öljytaso. X
Vaihda öljy (ensimmäisten 5 käytötunnin jälleen ja sitten 50 käytö-tunnin välein) 57			X
Puhdista laite. X
Tarkista terävarustus. X
Tarkista leikkuusuojus*. X
Tarkista moottorin jarrukahva*. X
Tarkista äenvaimennin*. X
Tarkista sytytystulppa. Puhdista tai vaihda sytytystulppa tarvittaessa. X
Tarkista ilmansuodatin X
Puhdista ilmansuodatin. 58		X
Vaihda ilmansuodatin. X
Tarkista polttoainejärestelmä X
Puhdista sylinterin jähdytsrivat. X
Tarkista ja säädä kytkinjohto (LC 151S, LB 251S, LB 256SP). X
Puhdista voimansiirron kannen alapuoli (LB 251S). X

Yleistarkastus

• Varmista, etta laitteen kaikki ruuvit ja mutterit on kiristetty oikein.

Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.
• Varmista, ettei moottorin ylaosassa sijaitseva ilmanottoaukko ole tutkeutunut.
• Älä käytä laitteen puhdistamiseen painepesuria.
• Jos käytät tuotteen puhdistamiseen vettä, alä suihkuta vettä suoraan moottoriin.

Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhennä poltoainesäiliö.
2. Kallista tuotetta. Varmista, etta sytytystulppa osoittaa yloispain.

HUOMAUTUS: Jos laite
asetetaan ilmansuodatin alaspain,
moottori saattaa vaurioitua.

1. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Voimansiirron kannen alapuolen puhdistaminen (LB 251S)

1. Tyhjennä poltoainesäiliö.
2. Kallista tuotetta. Varmista, etta sytytystulppa osoittaa yloispain.

HUOMAUTUS: Jos laite
asetetaan ilmansuodatin alaspain,
moottori saattaa vaurioitua.

1. Irrota 7 ruuvia.

1. Irrota voimansiirron kansi.
2. Puhdista pinta harjalla.

HUOMAUTUS: Jos voimansiirron kannen alapuolella on vetta tai likaa, voimansiirto voi vaurioitua.

1. Aseta voimansiirron kansi ja sen seitsemän ruuvia paikoilleen.

Terävarustuksen tarkistaminen

VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta.

VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Tera on erittäin teräva ja aiheuttaa helposti haavoja.

1. Tutki terāvarustus vauroioiden tai halkeamien varalta.
   Vaurioitunut terāvarustus on aina vaihettava.
2. Tarkista, onko terä vauroitunut tai tylsa.

Huomautus: Tera on tasapainotettava oikein teroituksen jälkeen. Anna huoltolikkee neroittaa, vaihtaa ja tasapainottaa tera. Jos osut esteeseen niin, etta tuote pysahtyy, vaihda vauroitunut tera. Anna huoltolikkee arvioida, voiko teran teroittaa vai onko se vaihdettava.

Terän vaihtaminen

1. Lukitse tera puukiillalla.

1. Irrota teran pultti ja jousialuslevy.
2. Irrota tera.
3. Tutki teran tuki ja terapultti vauroiden varalta.
4. Tutki kampiakseli ja varmista, ettei se ole vaantynyt.
5. Asenna uusi terä siten, etta对其进行 kulmikkaat paa t osoittavat leikkuusuojuksen suuntaan.

1. Varmista, etta tera on kohdistettu moottorin aktselin keskiosan kanssa.
2. Lukitse tera puukiilalla. Kiinnitta jousialuslevy paikalleen ja kirista pultti ja aluslevy momenttiin 43 - 47 Nm.

1. Pyorita teraa kasin ja varmista, etta se pyorii vapaasti.

VAROITUS: Käytä työrukkasia.

Tera on erittain teravä ja aiheuttaa helposti haavoja.

1. Testaa teräa käynnistämällä laite. Jos terä ei ole kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tyydyttäva.

Öljyn määrän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vauroittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.
2. Irrota polttoainesaillon korkki ja mittatiku.
3. Pyyhi mittatiku puhtaaksi oljysta.
4. Työnnä mittatikku kokonaan öljysälioön, jotta saat öljytasosta oikean kuvan.
5. Poista mittatikku.
6. Tarkista öljytaso mittatikusta.
7. Jos oljytaso on alhainen, lisaa moottorioljya ja tarkista oljytaso uudelleen.

Moottoriölyn vaihtaminen

VAROITUS: Moottoriolj on erittain kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jaähtyä ennen kuin valutat moottorioljyn pois moottorista. Jos moottorioljya joutuu iholle, pese oljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes poltoainenäiliö on tyhja.
2. Irrota sytytyskaapeli sytytystulpasta.
3. Irrota polttoainesaillion korkki.
4. Aseta tuotteen alle sailiö, johon valutat öljyn.
5. Tyhjennä moottoriöljy sailiösta kallistamalla konetta.
6. Lisää uutta moottoriöljä, jota suositellaan kohdassa Tekniset tiedot sivulla 177.
7. Tarkista öljytaso. Katso Öljyn märän tarkistaminen sivulla 173.

HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vauroitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada kayntiin tai se ei toimi oikein joutokayntinopeudella.
• Ehkäise ylimääräisen materiaalin joutuminen sytytstulpan elektrodeihin noudattamalla seuraavia ohjeita:

a) Varmista, etta joutokayntinopeus on saadetty oikein.
b) Varmista, etta polittoaineseos on oikea.
c) Varmista, etta ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, etta karkivali on oikea, katso Tekniset tiedot sivulla 177.

Vaihda sytytystulppa tarvittaessa.

ilmansuodatin

Likainen ilmansuodatin voi vauroiittaa moottoria tai aiheuttaa toimintahäiriöitä. Huolla ilmansuodatin tavallista useammin polyisissä oloissa. Lisatietoja ilmansuodattimen vaihtamisen ajankohdasta on kohdassa Huolto sivulla 170.

Huomautus: Vauroitunut ilmansuodatin on aina vaihettava.

Ilmansuodattimen irrottaminen ja asentaminen

VAROITUS: Käytä suojakäsineita.

1. Paina ilmansuodattimen kannen kiinnikkeitä.

2. Irrota ilmansuodattimen kansi (A) varovasti moottorista.

3. Irrota ilmansuodatin (B).

1. Tarkista ilmansuodatin vauroiiden varalta. Vaihda vaurioitunut ilmansuodatin.
2. Puhdista ja tarkista ilmansuodatin. Katso kohta Ilmansuodattimen puhdistaminen sivulla 174.
3. Asenna painvastaisessa järjestyksessä.

Ilmansuodattimen puhdistaminen

Likainen ilmansuodatin voi vaurioittaa moottoria tai aiheuttaa toimintahäiriöitä. Huolla ilmansuodatin tavallista useammin polyisissä oloissa.

Lisatietoja ilmansuodattimen vaihtamisen ajankohdasta on kohdassa Huolto sivulla 170.

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.
2. Puhdista suodatin napauttamalla sita tasaista pintaa.
   vasten. Ala koskaan kayta suodattimen
   puhdistamiseen bensiini tai kerosiinia sisaltavaa liuotinta alakpaineilmaa.

Huomautus: Pitkään käytössä olleita

ilmansuodattimia ei voi puhdistaa tysin. Vaihda ilmansuodatin saannollisin valiajoin. Vauroitunut ilmansuodatin on aina vaihrettava.

1. Kun asennat ilmansuodattimen, varmista, etta se asettuu tiiviisti suodattimen pidintä vasten.

Sivullepuhalluksen ohjaimen tarkistaminen

Sivullepuhalluksen ohjain on kiinnitetty laitteen sivullepuhallausaukkoon. Se vahentaa poistettavan aineksen sinkoutumista koneen kayttajän suuntaan.

1. Varmista, ettei sivullepuhalluksen ohjain ole vauroitunut.
2. Tarkista sivullepuhaluksen ohjain. Varmista, ettei ohjaimessa ole nakyviä vikoja, kuten halkeamia tai katkenneita jousia, jotka sulkevat luukun.
3. Vaihda sivullepuhalluksen ohjain tai jouset, sos ne ovat vahingoittuneet.

Polttoainejärestelmän tarkistaminen

Tutki poltoainesaillion korkki ja poltoainesaillion korkin tiiviste vaurioiden varalta.
Tutki polittoaineletku vuotojen varalta. Jos polittoaineletku on vauroitunut, vaihdata se huoltolikkeessä.

Kytkinjohdon sätäminen (LC 151S, LB 251S, LB 256SP)

Seuraavissa tilanteissa kytkinjohtoa on pidennettäva:

Pyorien veto ei kytkeydy, kun vetojärestelmansangasta tai nopeuden saatovivusta vedetäan.
- Laite liikkuu hitaasti, kun pyörien veto on kytkettynä.

Seuraavissa tilanteissa kytkinjohtoa on lyhennettäva:

Laite likkuu, kun pyorien veto ei ole kytkettynä.
Säadä kytkinjohtoa.

a) Lyhenna kytkinjohtoa kaantamalla saatoruuvia vastapäivän.
b) Pidennä kytkinjohtoa käntämälä saatöruuvia myotapäivän.

Jos ajettavuus ei parane saadön jälkeen, ota yhteyttä huoltoliikkeeseen.

Moottorin vianmäritys

Vika Mahdollinen syy Ratkaisu
Moottori ei käynnisty. Sytytyska	apelia ei ole liitetty oikein. Kytke sytytyska	peli sytytystulppaan.
	Polttoainesäiliö on tyhjä. Täytä poltoaines	säillö oikeantyyppiselläpoltoaineella.
	Polttoaine on vanhaa. Tyhjennä poltoaines	säilö ja kaasutin.Täytä uudella poltoaineella.
	Kaasuttimessa tai poltoainejärestelmäs-sä on likaa.	Puhdista kaasutin ja/tai poltoaeneen syöttöletku.
	Sytytystulppa on vialinen. Säädä kärkival	tai puhdista tai vaihda sytytystulppa.
	Sytytystulpassa on poltoainetta. Puhdista	sytytystulppa.
Moottori ei pysähdy. Pysäytysm	nekanismi on vialinen. Irota sytytyskaapeli	sytytystulpasta. Kor-jauta kone valtuutetussa huoltoliikkees-sä.
Moottori ei käy tasaisesti. Sytyt	yskaapelia ei ole liitetty oikein. Kytke sytytys	skaapeli sytytystulppaan.
	Polttoaineletkussa on likaa tai poltoaineon vanhentunutta.	Puhdista poltoaineletku. Täytä poltoainessäiliö uudella oikeantyyppisellä polto-aineella.
	Polttoainesäiliö n korkissa on sukos. Puhdista poltoainesäiliö n korkki.	poltoainesäiliö n korkki.
	Polttoainejärestelmässä on vettä tai li-kaa.	Tyhjennä poltoainesäiliö. Täytä poltoainessäiliö uudella oikeantyyppisellä polto-aineella.
	Ilmansuodatin on likainen. Puhdista ilmansuodatin.	suodatin.
	Kaasutinta on säädettävä. Säädatä kaasutin valtuutetussa huolto-likkeessä.	suodatin.
Moottorista tulee liian kuuma.	Moottorioljyn taso on liian alhainen. Kaada öljy säliöön.	Ojy säliöön.
	Ilmavirtaus ei ole riittävä. Puhdista ilmansuodatin ja ilmansuodatti-men kotelo.	suodatin ja ilmansuodatti-men kotelo.
	Kaasutinta on säädettävä. Säädatä kaasutin valtuutetussa huolto-likkeessä.	suodatin valtuutetussa huolto-likkeessä.
Moottori katkoo kun se käy kovalla nopeudella.	Sytytystulppien kärkiväli on liian pieni. Säadä kärkiväliä.	Säadä kärkiväliä.
Moottorista kuuluu epätavalli-sia äniä normaalissa kuor-massa.	Väärängyppinen polttoaine. Tyhjennä poltoainesäiliö ja kaasutin.Täytä uudella poltoaineella. Katso kohtaPoltoaineen lisääminen sivulla 167. Josongelma jatkuu, ota yhteys paikalliseenhuoltoliikkeeseen.	Täytä uudella poltoaineella. Katso kohtaPoltoaineen lisääminen sivulla 167. Josongelma jatkuu, ota yhteys paikalliseenhuoltoliikkeeseen.
Moottori ei toimi joutokänty-nopeudella tasaisesti.	Sytytstulppa on likainen tai vialinen tai kärkiväli on liian suuri.	Säädä kärkiväli tai vaihda sytytstulppa.
	Kaasutinta on säädettävä. Säädä kaasutin.
	Ilmansuodatin on likainen. Puhdista ilmansuodatin.

Kuljettaminen, säilyttäminen ja havittäminen

Kuljetus ja säilytys

Kun sailytät ja kuljetat tuotetta ja poltoainetta, varmista, ettei tuote vuoda poltoainetta tai poltoainehöryä. Esimerkiki sahkolaitteista tai lammityskattiloista peraisin olevat kipinat tai avotuli voivat aiheuttaa tulipalon.
Kayta poltoaineeen sailytyksessaa ja kuljettamisessa aina hyvaksytjä polittoainesaillioita.
- Tyhjennä tuotteen polttoinesäiliö,Jos varastoit tuotteen pitkäksi ajaksi. Havitta polttoaine viemällä se asianmukaiseen keräyspisteeseen.
Välta onnettomuudet ja tuotteen vauroituminen kiinnittämällä tuote turvalliseti kuljetuksen ajaksi.
- Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivat pääse.
- Säilytä tuotetta kuivassa paikassa, jossa lampötila e i laske pakkasen puolelle.

Hävittäminen

Noudata paikallisia kierratysvaatimuksia ja saadoksiä.
- Hävitätä kaikki kemikaalit, kuten moottoriöljya poltoaine viemällä ne huoltoliiikkeeseen tai asianmukaiseen keräyspisteeseen.
Kun tuote tulee elinkaarena sa päähan, havita tuote lahettamalla se Husqvarna-jalleenmyyjalle tai kierratyspisteeseen.

Tekniset tiedot

Tekniset tiedot

	LC 151 LC 151S LB 251S LB 256SP
Moottori
Tuotemerkki Husqvarna Husqvarna Husqvarna	Husqvarna Husqvarna
Moottorityppi Yksisylinterinen,	nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV	Yksisylinterinen, nelitahtinen, pai-neilmajäähdytys, OHV
Iskutilavuus, cm3	166 166 166 166
Nopeus, r/min 2800 2800 2800 2800
Moottorin nimellisteho, kW69	2,7 2,7 2,7 2,7
Sytytysjärestelmä
Sytytystulppa Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Kärkiväli, mm 0,7-0,8 0,7-0,8 0,7-0,8	0,7-0,8
Polttoaine-/voitelujärestelmä
Moottorin voitelun typpi Roiske Roiske	Roiske Roiske
Poltoinesäiliön tilavuus, litraa 1,0 1,0	1,0 1,0
Öljysäiliön tilavuus, litraa 0,5 0,5 0,5 0,5	5
Moottoriölj60	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30
Paino
Säillöt tyhjinä, kg 31,1	32,6	32,0	33,1
Melupäastöt61
Äänentehotasno, mitatu, dB(A)	97	97	95	98
Äänen tehotasno, taattu, LWA dB(A)	98	98	96	98
Äänitasot62
Äänenpainetasno käytäjän korvan ta-salla, dB(A)	85	85	82	88
	LC 151 LC 151S L	B 251S LB 256SP
Tärinätasot63
Tärinätaso kahvastossa, m/s2	8,5 8,5 4,7 7,5
Terälaite
Leikkuukorkeus, mm 25-75 25-75 25-75	75 25-75
Leikkuuleveys, mm 510 510 510 560
Leikkuujärjestelmä Keruu/BioClip	®/sivullepuhallus	Keruu/BioClip®/sivullepuhallus	BioClip®/sivulle-puhallus	BioClip®/sivulle-puhallus
Terä -vakio Keraëvä	598562601	Keraëvä598562601	Silppuava597683901	Silppuava598563601
Terä -lisävaruste Silppuava	597683901	Silppuava597683901	-	-
Ruohonkerääjän tilavuus litroina 65 65	--
Veto
Liikkumisnopeus, km/h - 3,6 4,0 3,6

EY-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa, etta ruohonleikkuri Husqvarna LC 151, LC 151S, LB 251S, LB 256SP vuodesta 2020alkaen on seuraavien NEUVOSTON DIREKTIIVEN mukaisia:

1. kesakuuta 2011 annettu direktiivi 2011/65/EU tiettyjen Vaarallisten aineiden kayton rajoittamisesta
2. toukokuuta 2006 annetu konedirektiivi 2006/42/EY
3. Helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta
4. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY.

Melupäastöjä koskevat tiedot lóytvät luvusta Tekniset tiedot.

Seuraavia standardeja on sovellettu:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Yllä luetellut standardit ovat standardien uusimmat julkaistut versiot, mikäli muuta ei ole ilmoitettu.

Ilmoitetti tarkastuslaitos: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on arvioinut vaatimustenmukaisuuden direktiivin 2000/14/EY liitteen VI mukaisesti.

Huskvarna, 2021-11-30

Claes Losdal, kehityspäällikkö/puutarhatuotteet (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

Sommaire

Introduction. 180

Sécurité 181

Montage. 185

Utilisation. 186

Entretien. 190
