Produkttyp	Självgående skjutgräsklippare
Varumärke	Husqvarna
Modell	LB 256SP
Motortyp	4-takts, encylindrig, OHV, forcerad luftkylning
Cylindervolym	166 cm³
Märkeffekt	2,7 kW
Bränsletankens kapacitet	1,0 L
Oljetankens kapacitet	0,5 L (SAE 30 olja)
Motorsmörjning	Stänksmörjning
Klippsystem	BioClip (mulching) / Sidoutkast
Klippbredd	560 mm
Klipphöjd	25 - 75 mm (justerbar med spak)
Vikt (tomma tankar)	33,1 kg
Garanterad ljudeffektnivå	98 dB(A)
Ljudtrycksnivå vid örat	88 dB(A)
Vibrationer i handtag	7,5 m/s²
Framkörningshastighet	3,6 km/h (självgående)
Tändstift	Husqvarna HQT-7 (avstånd 0,7-0,8 mm)
Stoppmekanism	Motorbroms (säkerhetshandtag)
Transmission	Drivning på bakhjul, justerbar

Vanliga frågor - LB 256SP HUSQVARNA

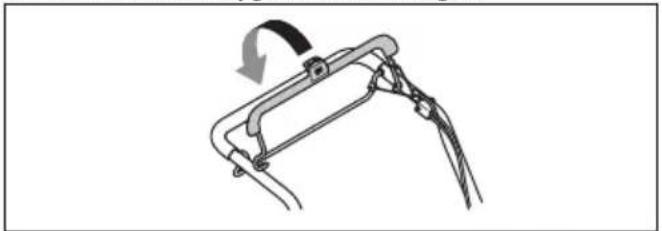

Hur startar jag gräsklipparen LB 256SP?

Ställ dig bakom gräsklipparen. Håll motorbromshandtaget mot styret. Ta tag i startkabelns handtag och dra långsamt tills du känner ett motstånd, dra sedan kraftigt för att starta motorn.

Vad gör jag om motorn inte startar?

Kontrollera att tändkabeln är ordentligt ansluten till tändstiftet, att bränsletanken inte är tom och att bränslet är färskt. Rengör eller byt tändstiftet vid behov. Se kapitlet Felsökning motor i bruksanvisningen.

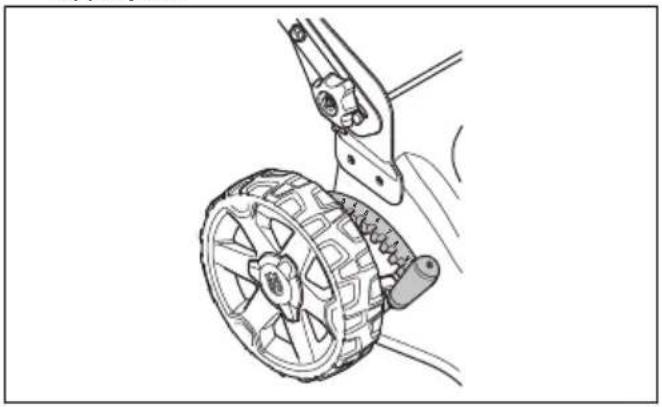

Hur justerar jag klipphöjden?

Flytta klipphöjdsspaken bakåt för att öka höjden, framåt för att minska den. Justera inte höjden för lågt för att undvika att bladet nuddar marken.

Hur byter jag kniv?

Koppla bort tändkabeln. Blockera kniven med en träbit. Ta bort bulten och brickan, därefter kniven. Montera den nya kniven med eggen mot klippkåpan. Dra åt bulten till 43-47 Nm.

Hur tömmer jag motoroljan?

Låt motorn gå tills bränsletanken är tom. Koppla bort tändkabeln. Ta bort oljelocket, luta gräsklipparen över ett kärl för att tömma oljan. Fyll på med ny SAE 30 olja (0,5 L).

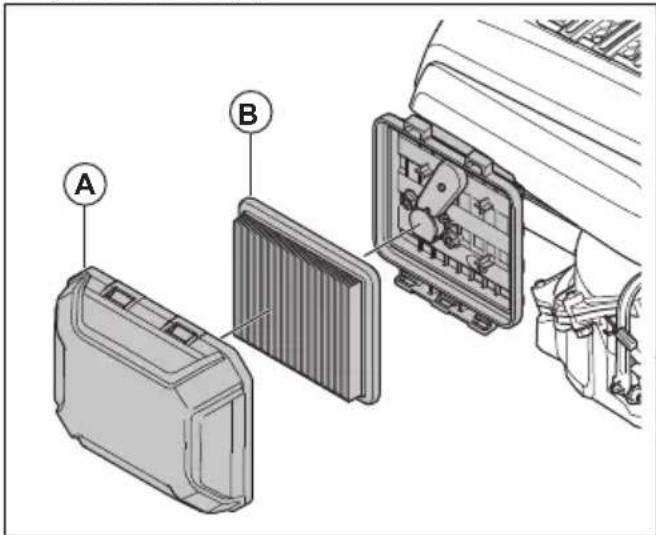

Hur rengör jag luftfiltret?

Ta bort luftfilterlocket genom att trycka på klämmorna. Ta ut filtret och slå det mot en plan yta för att rengöra det. Använd inte bensin eller tryckluft. Byt ut filtret om det är skadat.

Varför överhettas motorn?

Möjliga orsaker är för låg oljenivå, smutsigt luftfilter eller felaktig förgasare. Kontrollera oljenivån, rengör luftfiltret och låt vid behov en professionell justera förgasaren.

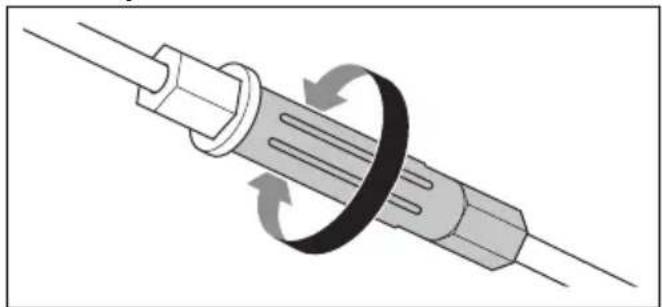

Hur justerar jag kopplingskabeln?

Om drivningen inte kopplar in eller om gräsklipparen går långsamt, minska kabelns längd genom att vrida justerskruven moturs. Om den går iväg utan kommandon, öka längden genom att vrida medurs.

Vilket bränsle ska användas?

Använd blyfri bensin med oktantal minst 90 RON (87 AKI). Om möjligt, använd miljövänlig alkylatbensin. Använd inte bensin med lägre oktantal.

Hur förvarar jag gräsklipparen på vintern?

Töm bränsletanken. Rengör gräsklipparen. Förvara den på en torr plats skyddad från frost. Säkra den för att förhindra obehörig åtkomst. Se kapitlet Transport, förvaring och avfallshantering.

BRUKSANVISNING LB 256SP HUSQVARNA

Sādankommen duigang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect appen for at tilslutte og registreproduktet.

För du bruger Produktet

Sādan standses produktet

• Hvis du kun vil stoppe drevet, skal du slippe bojlen (LC 151S, LB 256SP) aller styrehandtaget (LB 251S).
• Motoren standses ved at slippe motorbremsehandtaget.

1. Las kniven med en traeklods.

Sikkerhet i arbeidsområdet

ADVARSEL: Les de folgende advarslene for du bruker produitet.

Motorbremsehandtaket stopper motoren. När du slipper motorbremsehandtaket, stopper motoren.

• Start motoren, og slipp deretter motorbremsehandtaket. Hvis motoren ikke stopper innen tre sekunder, ma du la et godkjent Husqvarna-serviceverksted justere motorbremsen.

Slik kontrollerer du det bakredekselet

För du bruker Produktet

1. Les noye gjennom bruksanvisingen, og sorg for at du har forstatt instruktjonene.
2. Undersök skjaereutstyret for à sikre at det er riktig festet og justert. Se Slik kontrollerer du skjaereutstyret på side 348.
3. Fyll drivstofftanken. Se Slik fyller du drivstoff pa side 343.
4. Fyll oljetanken, og kontROLLER oljenivæt. Se Slik kontrollerer du oljenivæt pa side 349.

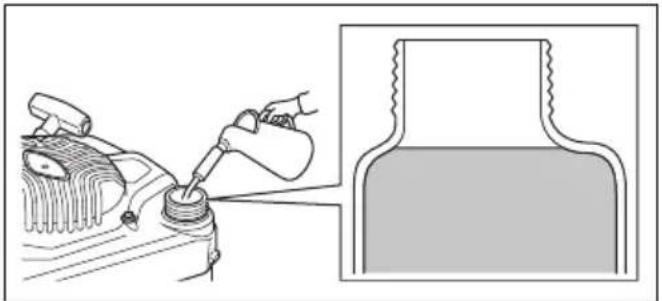

Slik fyller du drivstoff

Bruk miljobensin/alkylatbensin, hvis det er tilgengelig.
Hvis miljobensin/alkylatbensin/DD: er tilgengelig, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller hoyere.

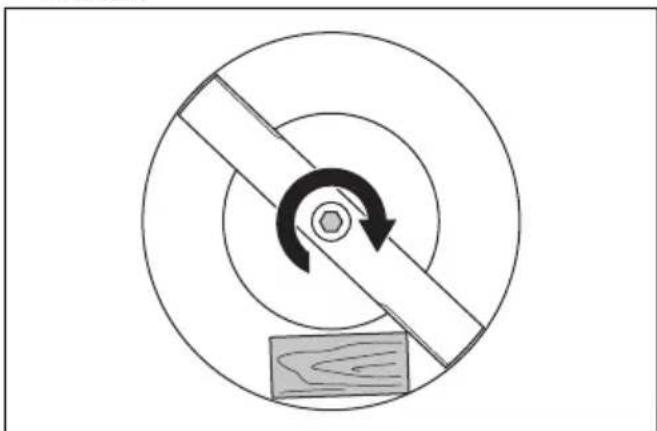

1. Las kniven med en trekloss.

1. Fjern knivbolten og sprengskiven.
2. Fjern kniven.
3. Undersök knivstøtten og knivbolten for a se om det finnes skader.
4. Undersk motorakselen for a forsikre deg om at den icike er boyd.
5. Nár du fester den nye kniven, ma du peke de vinklede endene av kniven i retning av klippedekselet.

Felsökning av motorn. 510

Transport, forvaring och kassering 511

Tekniska data. 512

EG-forsakran om overensstammelse. 514

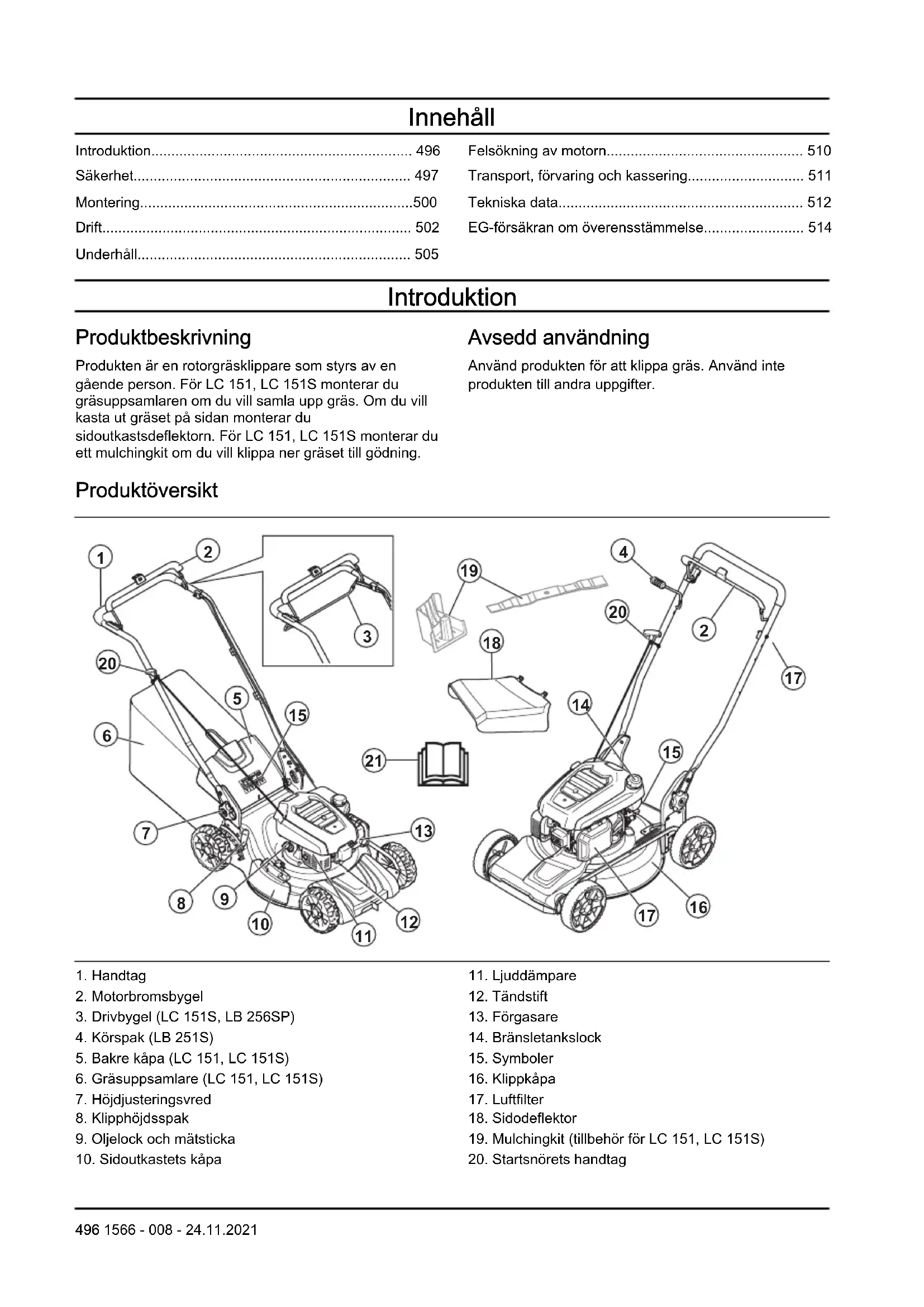

Introduktion

Produktbeskrivning

Produkten aren rotorgrasklippare som styrs av en gäende person. For LC 151, LC 151S monterar du grasuppsamlaren om du vill samla upp gras. Om du vill kasta ut graset pa sidan monterar du sidoutkastsdeflektorn. For LC 151, LC 151S monterar du ett mulchingkit om du vill klippa ner graset till godning.

Avsedd användning

Använd Produkten für att klippa gräs. Använd inteprodukten till andra uppgifter.

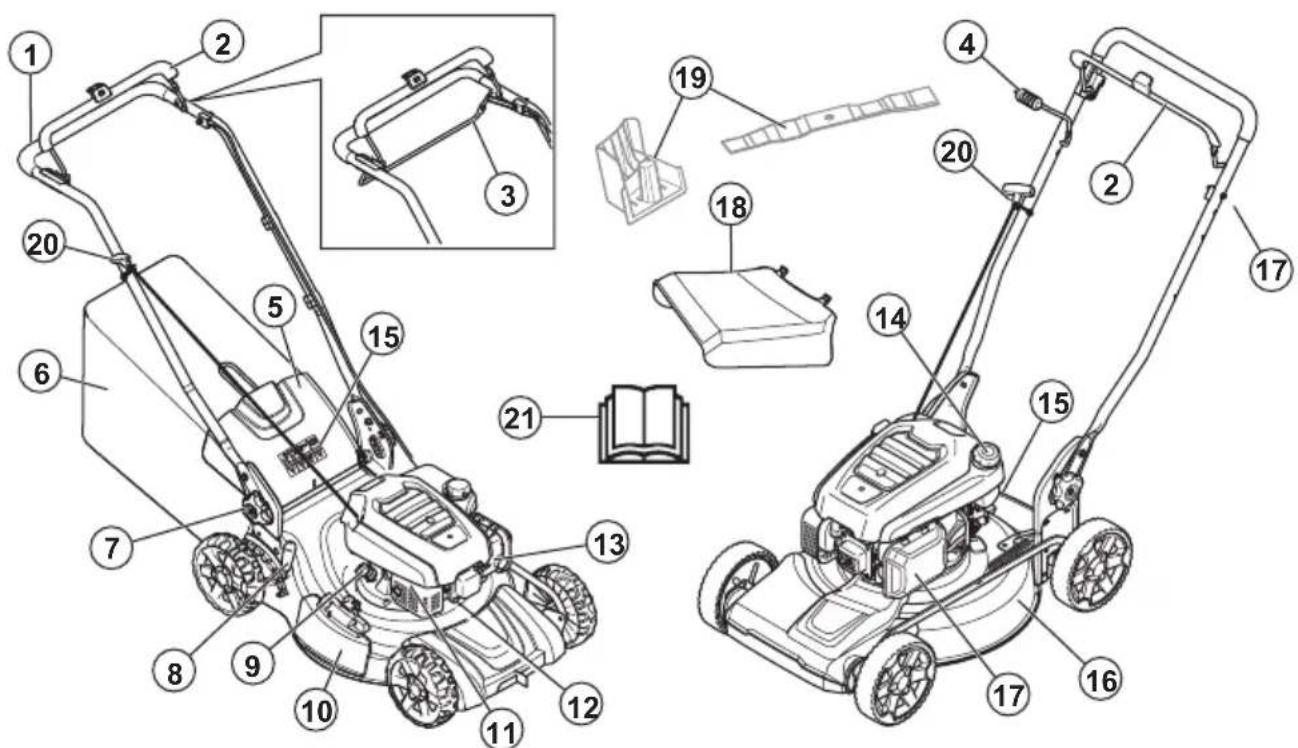

Produktoversikt

1. Handtag
2. Motorbromsbaygel
   3.Drivbygel (LC 151S, LB 256SP)
3. Körspak (LB 251S)
4. Bakre kapa (LC 151, LC 151S)
5. Grasuppsamlare (LC 151, LC 151S)
6. Höjdusteringsvred
7. Klipphöjdsspak
8. Oljelock och matsticka

9. Sidoutkastets kapa

10. Ljuddampare

11. Tändstift
12. Förgasare
13. Bransletankslock
14. Symboler
15. Klippkápa
16. Luftfilter
17. Sidodeflektor
18. Mulchingkit (tillbehör für LC 151, LC 151S)
19. Startsnöretshandtag

21. Bruksanvising

WARNING! Var försiktig och använd produkten på rätt satt. Den här produkten kan orsaka allvarlig eller livshotande** skada für användaren och andere.

Läsigenbruksanvisingen noggrant och se till att du Förstär instruktionerna innan användning.

Akta dig for utslungade foremal och rikoschetter.

Häll alltid manniskor och djur på sakert avständ frän arbetsområdet.

Varning: Hall hander och fotter borta fran den roterande kniven.

Varning: Häll händer och fötter borta från roterande delar.

Stang av motorn och ta av tändkabelnFore reparation ell underhall.

Buller emissioner till omgivningen enigt
Europeiska Gemskapens direktiv.
Produktens emission anges i avsnittet
Tekniska data och på etiketten.

Risk for brand.

Undvik att andas in avgaser. Motorns avgaser innehaller kolmonoxid, en luktlos, giftig och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmen.

Het yta.

Fyll motorn med olja innan du startup Produkten.

Notera: Övriga symboler/dekaler på produiten avser specifika krav for certificeringar på vissa kommersiella marknader.

Produktansvar

Enligt lagstiftningen for produitansvar ansvarar vi inte for skador som var produit orsakar om:

• Produkten repareras felaktigt
• Produkten repareras med delar som intekommen frän tillverkaren eller inte har godkänts av tillverkaren
• Produkten har att tillbehör som intekommen frant tillverkaren eller inte har godkänts av tillverkaren
• Produkten inte repareras vid att godkant servicecenter aller av en godkänd person.

Euro V-utslapp

WARNING: Manipulering av motorn upphäver EG-typgodkannandet für den harprodukten.

Sakerhet

Sakerhetsdefinitioner

Varningar, forsiktighetsatgärder och anmärkningar används for att betona speciellt viktiga delar i braksanvisingen.

WARNING: Används om det finns risk für skador aller dödsfall für användaren ihrer kringstaende om anvisingarna i bruksanvisingen inte foljs.

OBSERVERA: Anvands om det finns risk for skada på Produkten, annat material aller det angransande omraret om anvisningarna i bruksanvisingen inte foljs.

Notera: Anvands for att ge mer information som ar nödvändig i en viss situation.

Allmanna sakerhetsanvisningar

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

Denna Produkt ar farlig om den anvands pa fel satt, och om du inte ar forsiktig. Skada eller dödsfall kan inträffa om du inte foljer säkerhetsinstruktionerna.
- Denna produit alstrar ett elektromagnetiskt falt under drift. Detta falt kan under vissa omständigheter ge paverkan på aktiva eller passiva medicinska implantat. För att reducera risiken for omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därfor personer med implantat att rådgöra med lakare samt tilverkaren av det medicinska implantatet innanenna produit används.
- Var alltid forsiktig och använd sunt fornuft. Om du inte vet hur du skä användaprodukten i en särskild situation skä du stanna den och tala med en Husqvarna-Äterförsäljare innan du fortssätter.
Tänk på att användaren kommt att hällas ansvarig for olyckor som involverar andere manniskor aller deras egendom.
- Häll produiten ren. Se till att du kan lasa skyltar och dekaler tydligt.
- Lát inte nágon användaprodukten om du inte ár saker på att personen har LAST och Förstär innehålet i braupsanvisningen.
- Lat inte barn användaprodukten.
- Häll barn borta frän klippområdet. En vuxen person maste vara narvarande hela tiden.
- Lát inte en personutan kännedorom om instruktionerna användaprodukten.
- Overvaka alltid en person med nedsatt fysisk aller mental kapacitet som anvander Produkten. En vuxen person maste vara narvarande hela tiden.
- Använd aldrig Produkten om du är trött, sjuk eller om du är paverkad av alcohol, droger aller lakemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.
- Använd inte Produkten om den ar trasig.
- Modificera aldrig den hare Produkten och använd den inte om det ar möjlg att den har blivit modifierad av andra.
- Andra inte installen for motors varvitalsreglering.

Sakerhet i arbetsområdet

WARNING: Läs varningsinstruktionerna. nedan innan du anvander Produkten.

• Ta bort foremål som grenar, kvistar och stenar frän arbetsområdet innan du använderprodukten.
• Objekt som slár mot skärutrustningen kan slungas ut och orsaka skador på personer och foremål. Häll

allid manniskor och djur pa sakert avstand fran\ produkten.

• Använd aldrig produkten i dāligt väder, som dimma, regn, härd vind, extrem kyla och risk För blixtnedslag. Det ar ansträngande att använda produkten i dāligt väder eller på fuktiga eller vata platser. Dāligt väder kan leda till farliga forhällanden, t.ex. hala ytor.
• Hall utkik after personer, foremål och situationer som kan forhindra saker användning avprodukten.
• Håll utkik after hinder, som rötter, stenar, grenar, gropar och diken. Langt gräs kan dölja hinter.
• Det kan vara farligt att klippa gräs i sluttningar. Använd inteprodukten i terräng som lutar mer an 15^ .
• Klipp tvärs over sluttningar. Inte upp och ned.
• Var uppmärksam nár du nármar dig dolda hörn och foremål som skymmer sikten.

Arbetssakerhet

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Använd enbart den har Produkten für att klippa gräsmattor. Det ar inte tillatet att anvanda den für andra uppgifter.
  Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 499.
• Se till att du vet hur man snabbt stoppar motorn i en nödsituation.
• Starta aldrig motorn i ett stangt utrymme aller nara brandfarliga material. Motoravgaserna ar heta och kan medfora gnistor som kan orsaka brand.
• Använd inte Produkten utan att kniven och alla käpor ar korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka persorskador.
• Se till att kniven inte slar emot foremål som stenar och röttter. Detta kan gōr att kniven skadas och BOJA motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken for att kniven lossnar blir mycket hög.
• Om kniven träffar ét t forestål erer om det uppSTAR vibrationer sku du omedelbart stanna produits. Koppla bort tandkabeln fran tändstiftet. Kontrolera om det finns nagra skador på produits. Reparera skadorna eller lát en behörig serviceverkstad utföra reparationen.
• Fäst aldrig motorbromsbygeln permanent på handtaget nar motorn är igäng.
• Ställprodukten på att stabilt plant underlag och starta den. Se till att kniven inte vidrör marken aller andra foremål.
• Håll dig alltid bakomprodukten nar du använder den.
• Lat alla hjul sta pa marken och häll bada händerna pa handtaget nár du anvanderprodukten. Häll händer och fötter borta frän de roterande knivarna.
• Luta inteprodukten nar motorn ar igang.

• Var forsiktig Near du drarprodukten bakat.

• Lyft aldrig upp Produkten nar motorn ar igang. Om du maste lyfta Produkten sku du forst stanna motorn och koppla bort tandkabeln fran tandstiftet.

• Gå inte baklänges Near du använderprodukten.
• Stäng av motorn när du rör dig över områden utangras, t.ex. gängar av grus, sten och asfalt.
• Springinte medprodukten när motorn ar igang. Gå alltid när du anvanderprodukten.
• Stäng av motorn innan du äandrar klipphöjden. Görd aldrig justeringar med motorn igång.
• Lämna aldrigproduktenutanfor ditt synfalt med motorn igang. Stäng av motorn och se till att skarutrustningen inte roterar.

Sakerhetsinstruktioner for drift

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Personlig skyddsutrustning kan inte eliminera skaderiskehelt, men den reducerar effekten av en skada vid att eventuellt olyckstillbud. Be din Återförsäljare om hjälp med att valja rätt utrustning.
• Använd hörskyydd om ljudnivan ar högre an 85 dB.
• Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Använd tjockare längbyxor.
• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker aller rengör skärutrustningen.

Sakerhetsanordninger pa produiten

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Använd inte en produit med defektas sakerhetsanordningar.
• Kontrollera sakerhetsanordningarna regelbundet. Om sakerhetsanordningarna ar defekta ska du prata med din Husqvarna serviceverkstad.

Kontrollera klippkapan

Klippkapan dampar vibrationerna och minskar risken for skador orsakade av kniven.
- Undersök klippkåpan for att se till att)där inte finns nagra skador, t.ex. sprickor.

Kontrollera motorbromsbygeln

Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn.

• Starta motorn och släpp sedan motorbromsbygeln. Om motorn inte stannar inom tre sekunder skau du lata en godkänd Husqvarna-serviceverkstad justera motorbromsen.

Kontrollera den bakre kapan

Den bakre deflektorn minskar risken for att foremal slungas ut i forarens riktning.

• Se till att den bakre kapan inte ar skadad.
• Se till att fjadrarna som stanger den bakre kapan inte ar trasiga.
• Om fjärdrarna eller nagra andra delar ár skadade byter du dem.
• Se till att den bakre kapan kan rora sigutan problempa gangjärnen.

Ljuddampare

Ljuddamparen haller ljudnivan till ett minimum och leder bort motorns avgaser fran foraren.

Använd inte Produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisiken.

WARNING: Ljuddamparen blir mycket varm under och after anvandning samt nar motorn går på tomgang. Var försiktig nara brandfarliga material och/eller angor for att forbindra brand.

Kontrollera luddamparen

• Undersök ljuddämparen regelbundet for att se till att den ar korrekt monterad och inte skadad.

Branslesakerhet

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Starta inte Produkten om det finns brändsle eller motoroljä på Produkten. Ta bort det önskade brändslet/oljan och látprodukten torka.
• Om du spillt bransle på kläderna skall dessa bytas omedelbart.
• Se till att inte fã bransle pã kroppen, det kan orsaka personskador. Om du fãr bransle pã kroppen ska du anecdva tvãl och vatten for att ta bort branslet.

• Starta inteprodukten om motorn har en läcka. Undersök regelbundet om motorn lacker.

• Var forsiktig med bransle. Bransle ar brandfarlicht och angorna ar explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bransleångor dā det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.
• Rök inte i narheten av brändslet aller motorn.
• Placera inga varma foremål i narheten av branslet eller motorn.
  Fyll inte pa bransle nar motorn ar pa.
• Se till att motorn har svalnat innan du fyller pa bransle.
• Innan du fyller på bransle bör du öppna bransletankloket langsamt och försiktigt släppa pa trycket.
  Fyll inte pa bransle i motorn inomhus. Otilrackligt luftflode kan orsaka skador aller dodsfall pa grund av kvävning ell er kolmonoxidforgiftning.
• Dra at bransletankkocket ordentlich. Om bransletankkocket inte dras at ordentlich finns det en risk for brand.
• Flytta produit minst 3m fran den plats dar du fyllde pa tanken innan du startar den.
  Fyll inte upp tanken helt. Värme gör att bränset expanderar. Lämna lite plats langst upp på tanken.

Sakerhetsinstruktioner for underhall

WARNING: Läs varningsinstruktionerna.
nedan innan du använderprodukten.

• Motorns avgaser innehaller kolmonoxid, en luktlos, giftig och mycket farlig gas. Starta inte motorn inomhus aller i slutna utrymmen.
• Innan du utfor underhall pa Produkten sca du stanga ay motorn och ta bort tandkabeln fran tandstiftet.
• Använd skyddshandskar när du utfor unterhalb paskarutrustingen. Kniven ar mycket vass och skärskador uppstä latt.
• Tillbehör ochändringar avprodukten som inte godkänts av tillverkaren kan orsaka allvarlga skador eller dödsfall.Modificera inteprodukten.Användendast tillbehör som godkänts av tillverkaren.
• Om unterhalb inte utförs korrekt och regelbundet ökar risken für persökador och skador på Produkten.
• Utför endast unterhalb entigt anvisingarna i den har bruksanvisingen. All annan service maste utforas av en godkänd Husqvarna-serviceverkstad.
• Lat en godkänd Husqvarna-serviceverkstad utföra service påprodukten regelbundet.
• Byt ut skadade, slitna och trasiga delar.

Montering

Introduction

WARNING: Innan du monterar produkten måste du lasaigenom och Första kapitlet om sakerhet.

WARNING: Avlagsna tandstiftskabeln fran tandstiftet innan du monterarprodukten.

Montera handtaget

1. For skruven (A) genom handtaget (B), plastbrickan (C) och handtagets stödfaste (D).

1. Dra at muttern (E) helt.

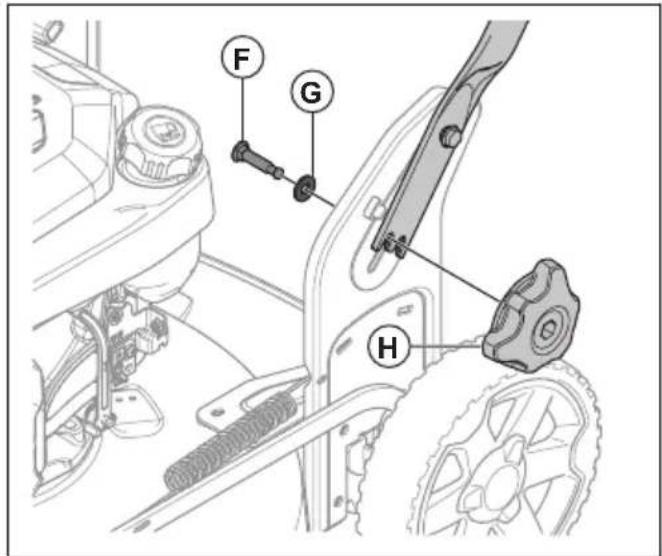

2. För skruven (F) genom brickan (G) och handtagets stödfäste.

1. Dra at vredet (H) helt.

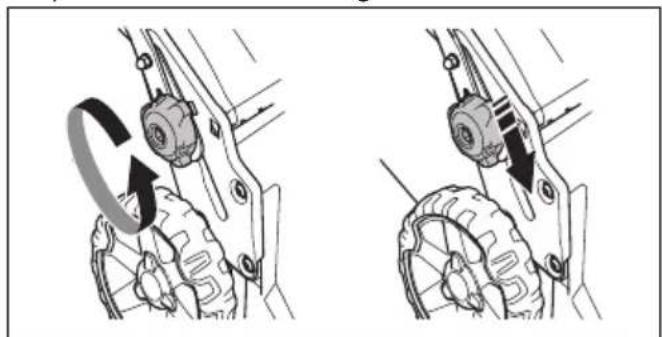

Justera handtaget

1. Lossa de nedre vreden.
2. Flytta vreden till den nedre delen av sparen pa Produktens vänstra och högra sida.

1. Ställ in handtagshöjden till att av två tillgangliga lagen.
2. Skjut vreden uppat mot handtaget tills det tar stopp och du hör ett klick.

1. Dra at vreden helt.

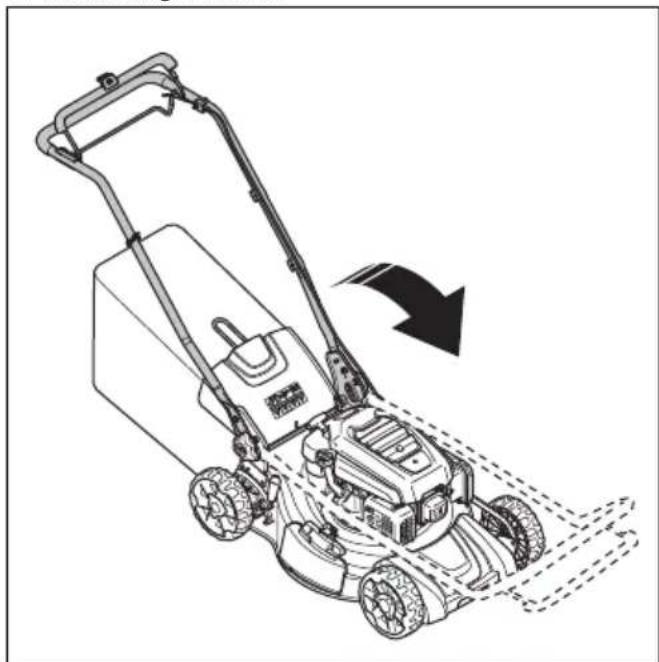

Stalla inprodukten i transportlage

1. Lossa de nedre vreden.

2. Flytta vreden till den nedre delen av sparen pa Produktens vänstra och högra sida.

1. Vik handtaget framat.

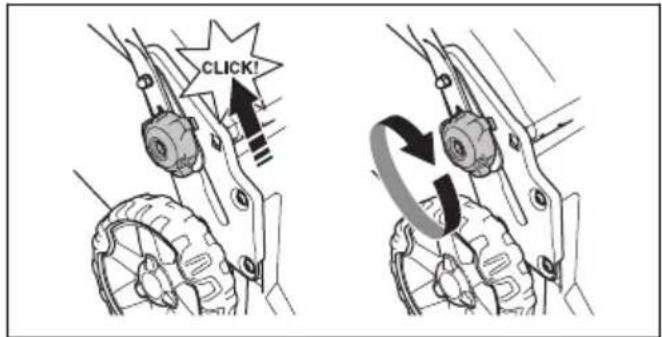

Stalla in Produkten iARBetslage

1. Vik handtaget till uppratt lage.

1. Skjut vreden uppåt mot handtaget tills det tar stopp och du hör att klick.

1. Dra at vreden helt.

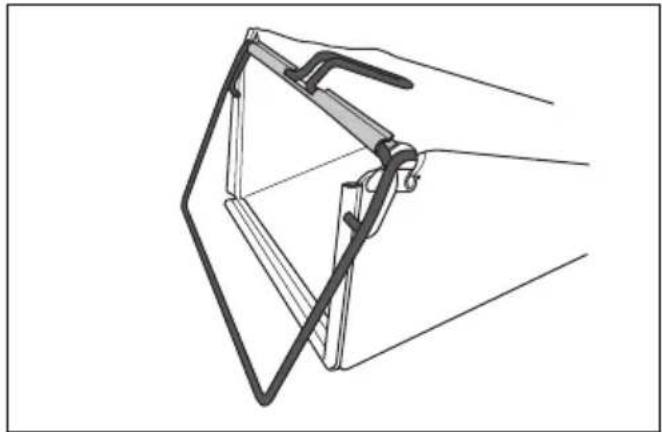

Montera gräsuppsamlaren (LC 151, LC 151S)

1. Fäst gräsuppsamlarens ram i gräsbehällaren, med behällarens stela del nedat. Se till att handtaget pa ramen ar utanfor ovensidan av behällaren.

1. Satt fast grasuppsamlaren pa ramen med klammorna.

Drift

Introduction

WARNING: Innan du anvander\ produkten mäste du lasaigenom och Första\ kapitlet om sakerhet.

Husqvarna Connect

Husqvarna Connect ar en kostnadsfri app for mobila enheter. Husqvarna Connect-appen utokar Funktionerna for Husqvarna-produkten:

• Mer Produktinformation.
  Information om, och hjälp med,produktdelar och service.

Börja anecdá Husqvarna Connect

1. Hämta Husqvarna Connect-appen på din mobila enhet.
2. Utför registraringen i Husqvarna Connect-appen.
3. Folj instruktionerna i Husqvarna Connect-appen for att ansluta och registreraprodukten.

Innan du anvander Produkten

1. Läsigenbrunsanvisingen noggrant och se till att du Förstär instruktionerna.
2. Undersök skärurustningen for att se till att den ar korrekt monterad och justerad. Se Kontrollera skärurustningen på sida 507.
3. Fyll bransletanken. Se Fylla pa bransle pa sida 502.
4. Fyll oljetanken och kontrollera oljenivan. Se Kontrollera oljenivan pa sida 508.

Fylla på brännsle

Använd miljoanpassad bensin/alkylatabensin om det finns. Om miljoanpassad bensin/alkylatabensin inte finns tillganglig skau nda blyfri bensin ell blyad bensin av hog kvalitet med ett oktantal pa minst 90.

OBSERVERA: Använd inte bensin med ett oktantal lagre an 90 RON (87 AKI). Det kan orsaka skador på Produkten.

1. Oppna tanklocker langsamt for att slappa pa trycket.
2. Fyll pa Iangsamt med en bransledunk. Om du spiller bransle sca du ta bort det med en trasa och lata pensinresterna avdunsta.

1. Torka rent runt bransletanklocket.
2. Dra Åt bransletankloket ordentlich. Om bransletankloket inte dras Åt ordentlich finns det en risk for brand.
3. Flytta Produkten minst tre meter fran den plats där du fyllde pa tanken innan du startar den.

Stalla in klipphofden

1. Flytta klipphöjdsspaken bakat for att höja klipphöiden.
2. Flytta klipphöjdsspaken framät for att sänka klipphöjden.

OBSERVERA: Stall inte in forlag klipphojd. Knivarna kantraffa marken om grasmattans yta inte ar plan.

Starta Produkten

1. Se till att tandkabeln ar ansluten till tandstiftet.
2. Stå bakomprodukten.
3. Häll motorbromsbygeln mot handtaget.

1. Håll i startsnöretshandtag med höger hand.

2. Dra langsamt i startsnoret tills du kanner ett motstand.

3. Dra kraftigt for att starta motorn.

WARNING: Vira inte startsnöret runt handen.

Anvanda drivningen på hjulen LC 151S & LB 256SP

Tryck drivbygeln mot styret.

• Släpp drivbygeln für att koppla ur drivningen, t.ex.\ när du gär nara ent hinder.
• Innan du drar produkten bakat, stang av drivenheten och putta fram den ca 10 cm.

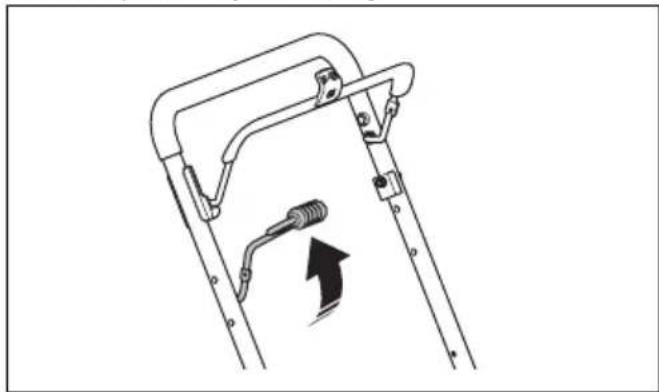

Anvanda drivningen på hjulen (LB 251S)

• Dra körspaken i styrets riktning.

Tryck körspaken bort fran styret for att koppla un drivningen, t.ex. nar du ar nara ett hinder.

Notera: Körspaken kopplas automatiskt urRARY släpper motorbromsbygeln.

• Innan du drarprodukten bakattrycker du korspaken bort fran styret och skjuterprodukten framat cirka 10 cm for att koppla ur drivningen helt.

Stoppaproducten

• Om du endast vill stoppa drivningen släpper du drivbygeln (LC 151S, LB 256SP) aller körspaken (LB 251S).
• For att stänga av motorn ska du släppa motorbromsbvqeln.

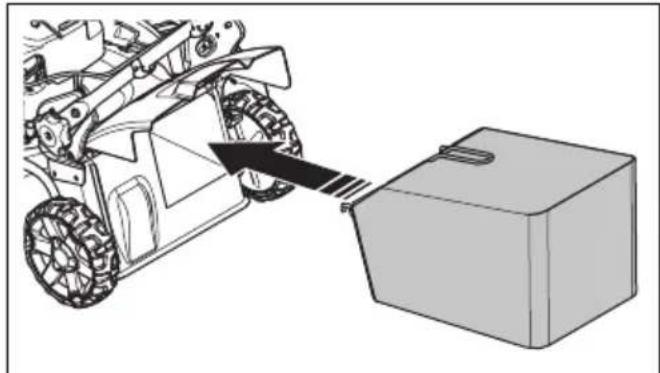

Anvanda Produkten med gräsuppsamlaren ((LC 151, LC 151S))

WARNING: Använd inte Produkten utan monterad gräsuppsamlare eller stängd bakre kapa. Föremål kan slungas ut och orsaka skador på användaren.

1. Lyft upp den bakre kapan och ta bort mulchingpluggen, om den ar monterad.

1. Montera grasuppsamlaren, se Montera grasuppsamlaren (LC 151, LC 151S) pa sida 502.
2. Placera grasuppsamlaren i hällaren.
3. Frigör den bakre kapan och placera den pa ramen till gräsuppsamlaren.

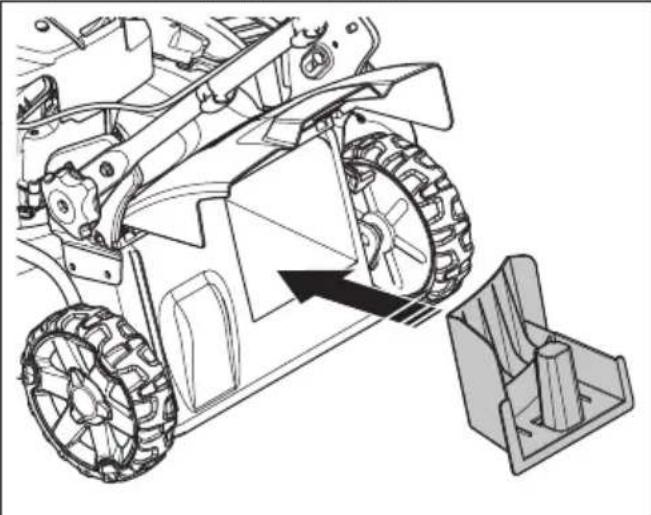

Ändraprodukten till mulchinglage ((LC 151, LC 151S))

Se till att motorn ar avstangd innan du andrar produkten till mulchinglage.

1. Lyft upp den bakre kapan och ta bort gräsbehällaren, om den ar monterad.

2. For in mulchingpluggen utkastkanalen.

1. Stäng den bakre kapan och se till att den sitter tatt emot mulchingpluggen.

Notera: Byt ut kniven mot mulchingtillbehoret for att fà basta tänkbara resultat i mulchinglåget. Se Byta knivar på sida 507

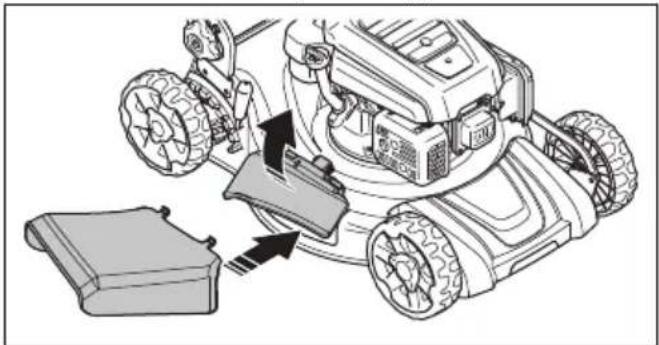

Ändraprodukten till sidoutkastläge

1. Lyft upp den bakre kapan och ta bort grasuppsamlaren, om den ar monterad.
2. Stäng den bakre kapan och se till att den sitter tatt emot Produkten.
3. Lyft utkastslaset.

1. Oppna sidoutkastkapan och montera sidoutkastsdeflektorn pa stodtapparna.

1. Se till att sidoutkastkapan ligger mot sidoutkastsdeflektorn. Se till att sidoutkastsdeflektorn sitter ordentlich fast innan du anvander Produkten.

Notera: Montera mulchingpluggen for att oka prestandan i sidoutkastlaget.

Tömma gratuppsamlaren

OBSERVERA: For att forhindra slitage sca du lyfta grasuppsamlaren när du flyttar den.

1. Lyft grasuppsamlaren med hjalp av ramens handtag.
2. Använd ramhandtaget och pashandtaget nar du tommer grasuppsamlaren.

Fåett braresultat

• Använd alltid en vass kniv. En slo kniv ger att ojemnt resultat och gräsets snittyta blir gul. En vass kniv forbrukar minde energia an en slo kniv.
• Klipp inte mer'an en tredjedel av gräsets langd. Använd den högsta klipphöjen nar du börjar klippa graset. Undersök resultatet och sank klipphöjen till en lamplig niva. Om graset ar vändigt langt kör du sakta och klipper två gänger, om det behövs.
• Klipp i olika riktninger varje gang for att undvika ränder i grasmattan.
• Lyft upp den bakre kapan och ta loss grasuppsamlaren.
• Om en mulchingplugg och en mulchingkniv ar monterade tar du bort dem.
• Stäng den bakre kapan innan du anvander Produkten. När du anvander Produkten kastas gräsklippet ut under den bakre kapan.
• Håll klippkåpan ren. Ansamling av gräs och smuts på insidan av klippkåpan kan försämra klippresuktatet. Se Rengörä insidan av klippkåpan på sida 506.

Underhäll

Introduction

WARNING: Innan du utfor underhall maste du lasa och forsta kapitlet om sakerhet.

For allt service- och reparationsarbete på Produkten kravs särskild utbildning. Vi garanter ar att du kan fä en fackmannamässig reparation och service utförd. Om din äterförsäljare inte ar en serviceverkstad kan du tala med dem for information om narraste serviceverkstad.

Underhällsschema

OBSERVERA: Se till att luftfiltret ar uppat och inte mot marken nar du lutarprodukten. Risk for motorskador.

Underhallsintervallen beraknas utifrnan daglig anvandning av Produkten. Intervallen andras omprodukten inte anvands dagligen.

Underhäll Dagligen Varjeemeand Varje säsong
Utför en allmän inspektion X
Kontrolera oljenivân X
Byt ut oljan ( Första gängen after fem timmars användning, sedan ef-ter var 50:e timmes användning)176			X
Rengörprodukten X
Kontrolera skärutrustningen X
Kontrolera klippkåpan* X
Kontrolera motorbromsbygeln * X
Kontrolera ljuddämparen * X
Undersök tändstiftet. Rengör erller byt ut tändstiftet vid behov X
Kontrolera luftfiltret X
Rengör luftfiltret177		X
Byt luftfilter X
Kontrolera brändlesystemet X
Rengör kylflänsarna på cylindern. X
Kontrolera och justera kopplingsvajern (LC 151S, LB 251S, LB 256SP)			X
Rengör under transmissionskåpan (LB 251S) X

Allmaninspection

• Se till att alla skruvar och muttrar på produit ar korrekt äldragna.

Rengöraprodukten utvändigt

Använd en borste for att ta bort lov, gräs och smuts.
- Kontrollera att luftintaget på motorns ovensida inte är igentäppt.
- Undvik att använda högtryckstvätt när du rengör maskinen.
- Om du använder vatten für att rengöräprodukten skadu inte spola vatten direkt pa motorn.

Rengöra insidan av klippkåpan

1. Tömbensintanken.
2. Luta Produkten. Set till att tändstiftet pekar uppåt.

OBSERVERA: Om Produkten placeras med luftfiltret nedat kan motorn skadas.

1. Spola av klippkapans insida med vatten.

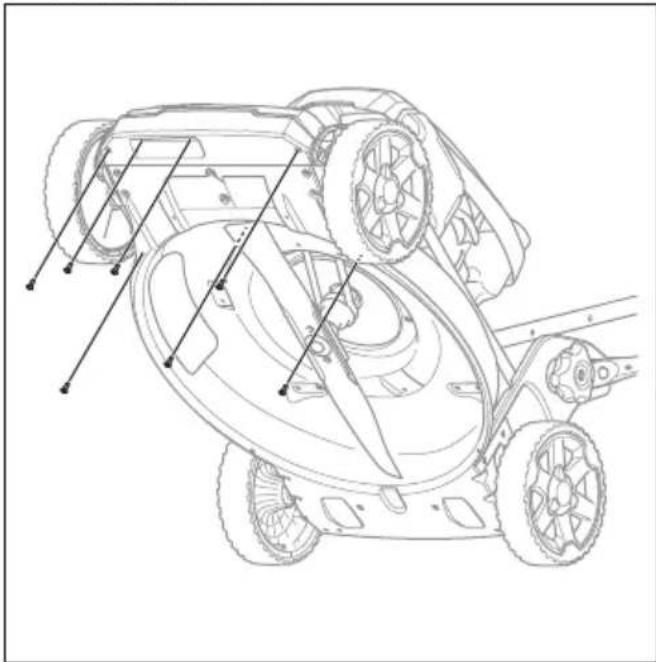

Rengöra under transmissionskåpan (LB 251S)

1. Tömbensintanken.
2. Luta Produkten. Se till att tändstiftet pekar uppåt.

OBSERVERA: Om Produkten placeras med luftfiltret nedat kan motorn skadas.

1. Ta bort de sju skruvarna.

1. Ta bort transmissionskapan.
2. Rengör ytan med en borste.

OBSERVERA: Vatten eller smuts under transmissionskapan kan skada transmissionen.

1. Installera transmissionskapan och de sju skruvarna.

Kontrollera skärutrustningen

WARNING: For att forhindra oavsiktlig start skadu ta bort tandkabeln fran tandstiftet.

WARNING: Använd skyddshandskar\ när du utfor unterhalb på skärutrustingen.\ Kniven ar mycket vass och skärskador\ uppSTAR latt.

1. Kontrollera sa att skärurustningen inte ar skadad eller har sprickor. Byt alltid ut skadad skärurustning.
2. Titta pa kniven for att se om den ar skadad ell er slo.

Notera: Kniven maste balanseras när den har slipats. Lat en serviceverkstad slips, byta och balansera kniven. Om du träffar att hinder som gör att produit stannar sku du byta ut den skadade kniven. Lat serviceverkstaden bedöma om kniven kan slips as aller maste ersättas.

Byta knivar

1. Lås kniven med en träbit.

1. Ta bort knivbulten och fjaderbrickan.
2. Tag bort kniven.
3. Kontrollera knivstodet och knivbulten for att se om det finns skador.
4. Kontrollera motoraxeln for att se till att den inte ar böjd.
5. När du monterar en ny kniv skä du rikta knivens vinkladeändar mot klippkāpan.

1. Set till att kniven ar i linje med motoraxelns mitt.
2. Las kniven med en trabit. Montera fjaderbrickan och dra at bulten och brickan med ett vridmoment pa 43 -47 Nm.

1. Dra runt kniven for hand och se till att den roterar fritt.

WARNING: Använd kraftiga arbetshandskar. Kniven ar mycket vass och skärskador uppstårätt.

1. Starta Produkten für att testa kniven. Om kniven inteär korrekt monterad känner du vibrationer iprodukten ell er sa ar klippresuktat otilfredsstallande.

Kontrollera oljenivån

OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivå innan du startarprodukten.

1. Ställprodukten på plan mark.
2. Ta bort oljetanklocket med matstickan.
3. Torka av oljan fran matstickan.
4. Satt tillbaka matstickan welt i oljetanken for att fa en korrekt bild av oljenivan.
5. Ta bort matstickan.
6. Kontrollera oljenivan pa matstickan.
7. Om oljeniv'an ar lag ska du fylla pa med motorolja och kontrollera oljeniv'anigen.

Byta motorolja

WARNING: Motorolaär mycket het direkt after att motorn stoppats. Låt motorn svalna innan du tappar ur motoroljan. Om du spiller olja pa huden sku du rengöra med tvål och vatten.

1. Använd Produkten tills bransletanken ar tom.
2. Ta bort tandkabeln fran tandstiftet.
3. Ta bort oljetanklocket.
4. Ställ en behällare under Produkten att samla upp motoroljan i.
5. Luta encheten for att tappa ur motoroljan fran oljetanken.
6. Fyll pa ny motorolja av den typ som rekommenderas i Tekniska data pa sida 512.
7. Kontrollera oljenivan. Se Kontrollera oljenivan paskida 508

Så undersöker du tändstiftet

OBSERVERA: Använd alltid rekommenderad tandstiftstyp. Fel typ av tandstift kan orsaka skador på Produkten.

• Undersök tändstiftet om motorn har låg effekt, är svär att starta eller inte fungerar korrekt vid tomgängsvarvtil.
• Folj dessa instruktioner om du vill minska risken for oönskat material på tändstiftets elektroder:

a) Se till att tomgangsvarvtalet ar korrekt justerat.
b) Se till att branslebandningen ar korrekt.
c) Set till att luftfiltret ar rent.

• Om tändstiftet ar smutsigt rengör du det och ser till att elektrodavständet ar korrekt, se Tekniska data pá sida 512

• Byt ut tandstiftet vid behov.

Luftfilter

Om luftfiltret ar smutsigt kan det medfora att motorn skadas aller inte fungerar pa ratt satt. Utfor underhall pa luftfiltret oftare vid dammiga forhallanden. Mer information om när du sca byta luftfilter finns i Underhall pa sida 505.

Notera: Byt alltid ut ett skadat luftfilter.

Ta bort och installera luftfiltret

WARNING: Använd skyddshandskar.

1. Tryck på klammorna på luftfilterkapan.

2. Ta forsiktigt bort luftfilterkapan (A) fran motorn.

3. Lyft bort luftfiltret (B).

1. Undersök om luftfiltret ar skadat. Byt luftfiltret om det ar skadat.
2. Rengör och undersök luftfiltret. Se Rengörä luftfiltret
   på sida 509.
3. Installera i omvänd ordningsfoljd.

Rengora luftfiltret

Om luftfiltret ar smutsigt kan det medfora att motorn skadas aller inte fungerar pa ratt satt. Utfor unterhall pa luftfiltret oftare vid dammiga forhallanden.

Mer information om när du sca byta luftfilter finns i Underhäll på sida 505.

1. Ta bort luftfilterkapan och filtret.
2. Gör rent filret genom att slå det mot en plan yta. Använd aldrig losningsmedel med petroleum aller fotogen eller tryckluft till att rengöra filret.

Notera: Det går inte att rengöra luftfilter som har anvånts under lang tid helt. Byt luftfiltret regelbundet. Om luftfiltret ar skadat maste du byta det.

1. När du monterar luftfiltret maste du se till att det sitter tatt mot filterhallaren.

Kontrollera sidoutkastsdeflektorn

Sidoutkastsdeflektorn sitter fast i sidoutkastsöppningen på Produkten. Den minskar risken for att foremal slungas ut mot dig.

1. Se till att den sidoutkastsdeflektorn inte ar skadad.
2. Kontrollera sidoutkastsdeflektorn. Se till att det inte finns nagra skador, som sprickor aller trasiga fjadrar, som medfor att det inte gár att stänga dörren.
3. Byt sidoutkastsdeflektorn aller fjadrarna om de ar skadade.

Kontrollera branslesystemet

• Kontrollera bransletankloket och tätningen till bransletankloket for att se till att det inte finns nagra skador.
• Kontrollera bransleslangen for att se till att inget Lackage forekommer. Om bransleslangen ar skadad sha du lata en serviceverkstad byta ut den.

Justera kopplingsvajern ((LC 151S, LB 251S, LB 256SP))

Du maste minska langden pa kopplingsvajern under foljande forhallanden:

Hjuldrivningen kopplas inte in nar du drar i drivbygeln eller hastighetsreglaget.
- Produktten rör sig langsamt när du har kopplat in hjuldrivningen.

Du maste öka langden på kopplingsvajern under foljande forhällanden:

• Produkten rör sig Near hjuldrivningen inte ar inkopplad.
• Justera kopplingsvajern

a) Om du vill minska langden pa kopplingsvajerns vrider du justerskruven moturs.
b) Om du vill öka langden på kopplingsvajern vrider du justerskruven medurs.

Om Produkten inte fungerar på rätt satt after justeringen kontaktar du en serviceverkstad.

Felsökning av motorn

Problem Möjlig orsak Lösning
Maskinen startar inte. Tändkabelnär felaktigt ansluten. Anslut tändkabeln	till tändstiftet.
	Brändsletankenär tom. Fyll brändsletanken	med korrekt bränds-typ.
	Brändsletär gammadt. Töm brändsletanken	och förgasaren. Fyll på med nybensin.
	Det finns smuts i förgasare eller brändsledning.	Rengör förgasaren och/eller brändsled-ningen.
	Tändstiftetär defekt. Justera elektrodavständet, rengör erlerbyt ut tändstiftet.
	Det finns brändsle på tändstiftet. Rengör tändstiftet.
Motorn startar inte. Stopmekanismenär defekt. Koppla bort tändkabeln fråntändstiftet.Lätt en godkönd serviceverkstad repareraproducten.
Motorn:går ojämnt. Tändkabelnär felaktigt ansluten. Anslut tändkabeln till	tändstiftet.
	Det finns smuts i förgasledningen erleràr brändslet slut.	Rengör brändsledningen. Fyll bränds- tanken med nytt brändsle av rätt typ.
	Det ar stopp i brändsletankloket. Rensa brändsletankloket.
	Det finns vatten erller smuts i brändlesystemet.	Tappa ur brändsletanken. Fyll brändsletan-ken med nytt brändsle av rätt typ.
	Luftfiltretär smutsigt. Rengör luftfiltret.
	Förgasarenmöste justeras. Lätt en serviceverkstad justera förgasa-ren.
Motorn blir für varm. Motorjeleniivānär für lög. Fyll på motorolja.
		Luftflödetär inte tillräckligt. Rengör luftföltet	och luftfilterkapan.
		Förgasarenmöste justeras. Lätt en serviceverkstad justera förgasa-ren.
Motorn feltänder;när den ar-betar på höga varvtil.	Elektrodavstandet i tändstiftetär for litet.	Justera elektrodavstandet.
Ovanliga ljud frän motorn vid normal belastning.	Fel typ avbensin.	Töm brändsletanken och förgasaren. Fyll på med nybensin. Se Fylla på brändslepá sida 502 Kontakte din lokala service-verkstad om problemet kvarstår.
Motorn fungerar inte korrekt på tomgäng.	Tändstiftetär smutsigt, defekt erler elekt-rodavstandetär for stort.	Justera elektrodavstandet erler byt ut tändstiftet.
	Förgasarenmöste justeras. Justera förgasaren.
	Luftföltretär smutsigt. Rengör luftföltret.

Transport, forvaring och kassering

Transport och fövaring

• Vid Förvaring och transport avprodukten och branslet skadu se till att det inte forekommer nagot Lackage eller avgaser. Gnistor aller oppen eld, t.ex. frän elektriska apparater uller pannor, kan orsaka brand.
  Anvand alltid godkanda behallare for transport och forvaring av bransle.
• Töm brändsletanken innan du placerarprodukten for Förvaring under en langre tid. Kassera brändslet pa lamplig anvisad plats
• Fästprodukten ordentlich unter transport für att Förhindra skador och olyckor.
• Forvara Produkten i ett LAST utrymme for att forhindra atkomst for barn eller personer som inte ar behöriga.
• Förvaraproduktenpàn torr och frostfri plats.

Kassering

Följ lokala ätervinningsbestammelser och tillapliga forordninger.
- Kassera alla kemikalier, som olja och bränsle, vid en serviceverkstad eller på lamplig anvisad plats.
- Närprodukten inte langre används skadu skickaden till en Husqvarna-aterforsäljareEller lamna den till en atervinningsstation.

Tekniska data

Tekniska data

	LC 151 LC 151S L	B 251S LB 256SP
Motor
Varumärke Husqvarna Husqvarna Husqvarna	Husqvarna Husqvarna
Motortyp Encylindrig, fyr-	takt, forcerad luft-kylning, OHV	Encylindrig, fyr-takt, forcerad luft-kylning, OHV	Encylindrig, fyr-takt, forcerad luft-kylning, OHV	Encylindrig, fyr-takt, forcerad luft-kylning, OHV
Slagvolym, cm3	166 166 166 166
Varvital, varv/min 2 800 2 800 2 800 2	800
Nominell motoreffekt, kW178	2,7 2,7 2,7 2,7
Tändsystem
Tändstift Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodgap, mm 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8 0,7-0,8
Bränsle-/smörjsystem
Typ av motorsörjning Splash Splash	Splash Splash
Volym bensintank, liter 1.0 1.0 1.0 1.0
Volym oljetank, liter	0,5 0,5 0,5 0,5
Motorolja179	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30
Vikt
Med tomma tankar, kg	31,1	32,6	32,0	33,1
Emission av buller180
Ljudeffektnivå, uppmätt, dB(A)	97	97	95	98
Ljudeffektnivå, garanterad,LWA dB(A)	98	98	96	98
Ljudnivåer181
Ljudtrycksnivå vid användarens öra,dB(A)	85	85	82	88
	LC 151 LC 151S LB 251S LB 256SP
Vibrationsnivåer 182
Vibrationer i styre, m/s2	8,5 8,5 4,7 7,5
Skärutrustning
Klipphöjd, mm 25-75 25-75 25-75 25-75	-75
Klippbredd, mm 510 510 510 560
Klipsystem Uppsamling/Bio-	Clip®/sidoutkast	Uppsamling/Bio-Clip®/sidoutkast	BioClip®/sidout-kast	BioClip®/sidout-kast
Kniv - standard Uppsamling:	598562601	Uppsamling:598562601	Mulching:597683901	Mulching:598563601
Kniv - tillbehör Mulching:	597683901	Mulching:597683901	-	-
Gräsuppsamlarens kapacitet, liter 65 65	-	-	-	-
Driving
Självgående hastighet, km/h - 3,6 4,0	3,6

EG-forsakran om overensstammelse

Husqvarna AB, 561 82 Huskvarna, Sverige, tel:

[phone], forsakrar hermed att grasklipparen

Husqvarna LC 151, LC 151S, LB 251S, LB 256SP fran

ar 2020 och framat uppyller kraven i RÄDETS

DIREKTIV:

• av den 8 Juni 2011 angäende "begränsning av användning av vissa farliga ämnen" 2011/65/EU
  av den 17 maj 2006 "angäende maskiner" 2006/42/EG
• av den 26 februari 2014 "angående elektromagnetisk kompatibilitet" 2014/30/EU
• av den 8 maj 2000 "angäende emission av buller i miljon" 2000/14/EG

Information om bulleremissioner finns i avsnittet Tekniska data.

Foljande standarder har tillampats:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO

5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO

5395-2:2013/A2:2017, EN ISO 14982:2009

Om inte annat anges ar oven angivna standarder de senast offentliggjorda versionerna.

Anmalt organ: 0404, RISE SMP Svensk Maskinprovning

AB, Box 7035, SE-750 07 Uppsala, Sweden har utfort

en utvardering av overensstammelse i enlight med

bilaga VI till direktiv 2000/14/EG.

Huskvarna, 2021-11-30

Claes Losdal, utvecklingschef/tradgardsprodukter (auktoriserad representant for Husqvarna AB och ansvarig for tekniskt underlag)

Içindekiler

Giris. 515

Güvenlik. .516

Montaj. 519

Calisma. 521

Bakim. 524
