KASUTUSJUHEND LB 256SP HUSQVARNA

Tooteks on lukatav ja poorlev muruniiduk. Kinnitage tootele LC 151, LC 151S rohu kogumiseks rohukogur. Kinnitage rohu kulgvaljaviske valjaviske suunaja. Kinnitage tootele LC 151, LC 151S multsimiskomplekt, et loigata rohi vaetiseks.

Kasutusotstarve

Kasuta toodet muru pugamiseks. Ara kasuta toodet muude toode tegemiseks.

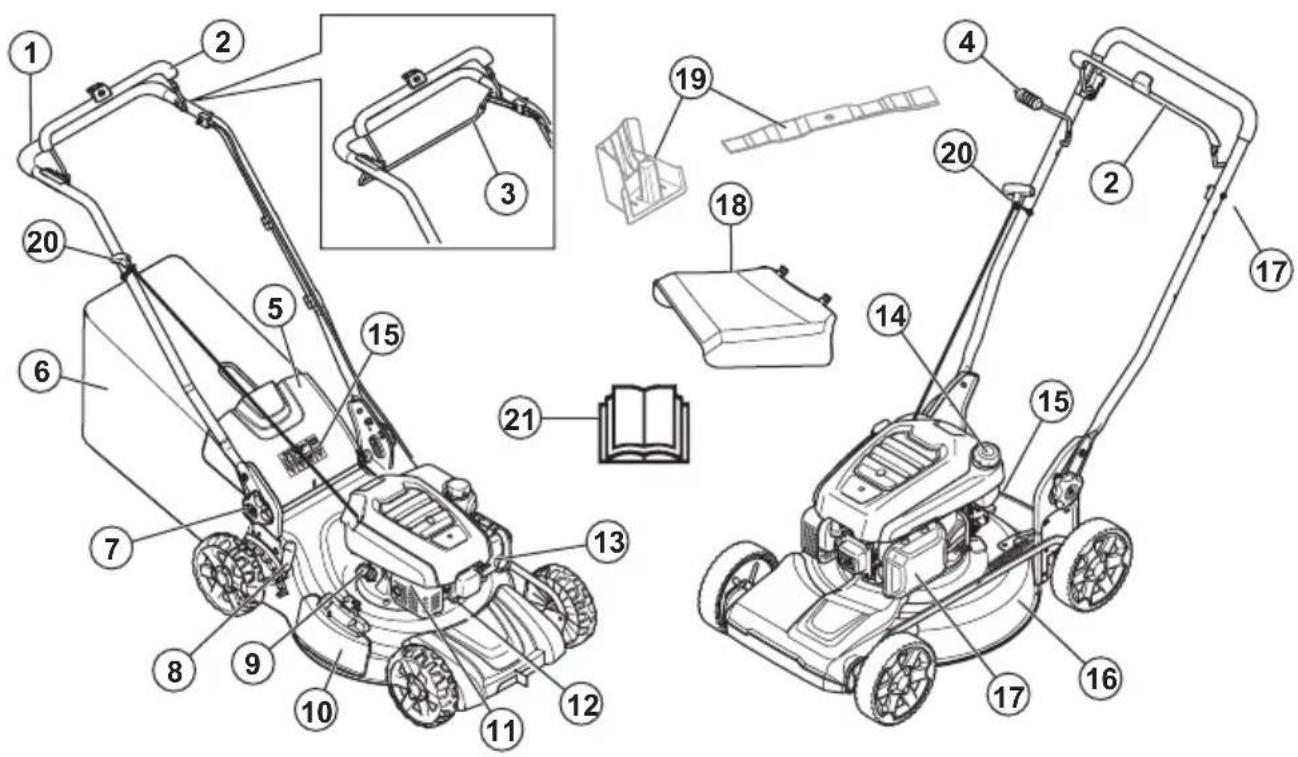

Toote ülevaade

1. Juhtraud
2. Mootori pidurikäepide
3. Veo kaepeide (LC 151S, LB 256SP)
4. Söiduhoob (LB 251S)
5. Tagumine kate (LC 151, LC 151S)
6. Rohukogur (LC 151, LC 151S)
7. Käepideme körguse seadistamise nupud
8. Löikekörguse hoob
9. Olipaagi kork ja moötevarras

10. Kulgvaljaviske kate
    11.Summuti

11. Süutekūnal

12. Karburaator
13. Kutusepaagi kork
14. Sumbolid
15. Löikekorpus
16. Ohuifilter
17. Külgmine suunaja
18. Multsimiskomplekt (tarvik tootele LC 151, LC 151S)
19. Käivitusnööri käepide
20. Kasutusjuhend

Sumbolid tootel

HOIATUS! Ole ettevaatlik ja kasuta toodet öigesti. Toode vöib pöhjustada kasutaja vöi körvaliste isikute ohtliku kehavigastuse vöi surma.

Enne seadme kasutamist loe
kasutusjuhend pöhjalikult labi, et koik
juhised oleksid täesti arusaadavad.

Olge ettevaatlik - lenduvad esemed ning tagasipörkumise oht.

Teised inimesed ja loomad peavad viibima toaalst ohutus kauguses.

Hoiatus! Hoidke kaed ja jalad poorlevast terast eemal.

Hoiatus! Hoidke kaed ja jalad poorlevatest osadest eemal.

Enne seadme remontimist voi hooldamist seisake mootor ja eemaldage sutejuhe.

See toode vastab kehtivatele Eü direktiividele.

Umbritsevasse keskkonda leviv mura vastavalt Euroopa Uhenduse direktiivile. Seadme muratase on ara toodud tehniliste andmete peatukis ja etiketil.

Tuleoht.

Arge hingake sisse heitgaase. Mootori heitgaasid sisaldavad vingugaasi: Iohnatut, mrgist ja vaga ohtlikku gaasi. Arge kavitage mootorit siseruumis ega suletud alal.

Kuum pind.

Enne toote käivitamist tāida mootor Óliga.

Markus: Seadmel toodud ülejänud sumbolid/ tahised viitavad teatudkommentsvaldkondade sertifitseerimisnoetele.

Tootevastutus

Tootevastusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
  toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud voi heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses vōi volitatud isiku poolt.

Euro Vheitmed

HOIATUS: Mootori igasugune modifitseerimine, muutmine voi rikkumine tuhistab toote EL-i tübikinnituse.

Ohutus

Ohutuse määratlused

Möistetega „hoiatus“, „attevaatust“ ja „märkus“ juhitakse tāhelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi
juhiste eiramise korral kasutaja voi

korvalseisjate kehavigastuse voi surmaga Ioppeva onnetuse ohtu.

ETTEVAATUST: Tahistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete voi laheduses asuvate objektide kahjustamise ohtu.

Markus: Tähistab antud olukorras vajalikku lisateavet.

Ulised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege laxi jargnevad hoiatused.

Toode on ohtlik, kui seda kasutada valesti voi ettevaatamatult. Ohutuseeskirjade eiramine vob pohjustada kehavigastuse voi surma.
Seade tekitab toötades elektromagnetvälja. Teatud tingimustel vöib vali hairida aktivsete vöi passiiivsete meditsiniliste implantaatide töd. Raskete vöi surmaga löppevate kehavigastuste ohu vähendamiseks soovitame meditsinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nōu omarasti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet moistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lopetage too ja pidage enne jatkamist nou Husqvarna edasimüjaga.
- Arvestage, et teiste isikute ja nende varaga seotud onnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et margid ja tahised oleksid selgelt loetavad.
- Arge lubage kellelgitoodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
- Arge lubage lastel seadet käsitseda.
- Hoidke lapsed toaalst eemal. Vastutusvoimeline taiskasvanu peab kogu aeg kasutaja juures viibima.
- Arge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
Kui toodet kasutab piiratud füusiliste vöi vaimsete voimetega isik, peab ta olema kogu aeg järevalve all. Vastutusvoimeline tāiskasvanu peab kogu aeg kasutaja juures viibima.
- Arge kasutage toodet, kui olete vasinud, haige voitarvitanud alkoholi, narkootikume voi ravimeid. Sellelo n negativne moju teie nagemisele, tahelepanuvoimele, likumisele ja otsustamisvoimele.
- Arge kasutage toodet, kui see on kahjustatud.
- Arge muutke toodet ega kasutage seda, kui keegi teine voib olla seda muutnud.
- Ara muuda mootori kiiruse regulaatori seadistust.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege laxj jargnevad hoiatused.

• Enne toote kasutamist eemaldage toaalalt oksad ja kivid.

• Lõikeosaga kokku puutuvad esemed võivad öhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

• Arge kasutage toodet halva ilmaga, naiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja margade tingimuste korral on väsitav. Halb ilm vöib pöhjustada ohtlikke tingimusi (nt libedaid pindu).
• Suhtuge tāhelepanelikult inimestesse, esemetesse ja olukordadesse, mis voivad takistada toote ohutut kasutamist.
• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.
  Muru niitmine kallakutel voib olla ohtlik. Arge kasutage toodet alal, mille kalle ületab 15^
• Kasutage toodet kallakul risti likudes. Arge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevalja varjavate esemete laheduses.

Tööhutus

HOIATUS: Enne seadme kasutamist lugege laxi jargnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid lk 145.
• Veenduge, et teate, kuidas hadaolukorras mootorit kiiresti seisata.
• Arge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lahedal. Mootori heitgaasid on kuumad ja vöivad sisaldada södemeid, mis vöivad tekitada tulekahju.
• Arge kasutage toodet enne, kui loiketera ja katted on oigesti kinnitatud. Valesti kinnitatud loiketera voib lahti tulla ja inimesi vigastada.
  Veenduge, et lioketera ei puutuks kokku esemetega (nt kivide ja juurtega). See voib lioketera kahjustada ja pohjustada mootori volli vändumist. Painega telg pohjustab tugevat vibratsiooni ja suurt lioketera lahtitulemise ohtu.
  Kui loiketera puutub kokku mone esemega voiesineb vibratsion, peatage toode viivitamatult. Lahutage sutekunla sutejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustusedo i laske toodet remontida volitatud hoodustookojas.
  Kui mootor tootab, arge kinnitage mootori pidurikäepidet kaepidemele jädavalt.
• Asetage toode stabilsele ja tasasele pinnale ning käivitage see. Veenduge, et lokietera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.

Toote kasutamisel hoidke molema käega käepidemest ja koik toote rattad maas. Hoidke kaed ja jalad likuvatest teradest eemal.
Kui mootor on käivitatud, ärge kallutage toodet.
- Olge toote tagasisuunas tombamisel ettevaatlik.
- Kui mootor on käivitatud, ärge tostke toodet. Kui teil on vaja toodet tosta, seisake esmalt mootor ja lahutage süutejuhe süutekünlast.
- Arge kõndige toote kasutamise ajal tagurpidi.
Seisake mootor, kui liigute alal, kus pole muru, naiteks kruusast, kivist ja asfaldist teedel.
- Arge lukake toodet joostes, kui motor on kaivitatud. Toote kasutamise ajal kondige.
- Enne lōikamiskörguse muutmist seisake mootor.
Arge tehke seadistusi, kui mootor toötab.
- Arge laske toodet silmist, kui mootor tootab. Seisake mootor ja veenduge, et loikeosa ei poorleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab onnetusjuhtumi korral kehavigastuse raskusastet. Oige varustuse valimiseks pörduge edasimuja poole.
  Kui muratase ületab 85 dB, kandke kuulmiskaitseid.
  Kandke vastupidavaid saapaid voi jalatseid, mis on libisemiskindlad. Arge kandke avatud jalatseid ega olge paljajalu.
  Kandke tugevaid pikki pukse.
  Vajaduse korral kandke kaitsekindaid, naiteks loikeosa kinnitades, kontrollides voi puhistades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Arge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, poorduge Husqvarna hooldustookotta.

Löikeosa katte kontrollimine

Löikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt prague) suhtes.

Mootori pidurikäepide kontrollimine

Mootori pidurikäepideme abil saab mootori seisata.
Mootori pidurikäepideme vabastamisel mootor seiskub.

• Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustökojas.

Tagumise katte kontrollimine

Tagumine deflektor vähendab esemete kasutaja suunas paiskumise ohtu.

Veenduge, et tagumine kate oleks kahjustamata.
- Veenduge, et tagumise katte sulgurvedrud oleksid terved.
- Purunenud vedrud ja kahjustatud osad tuleb välja vahetada.
Veenduge, et tagumine kate liiguks hinged sujuvalt.

Summuti

Summuti ülesandeks on hoida müratase voimalikult madalal ja suunata mootori heitgaasid kasutajast eema.

Arge kasutage seadet, kui summuti puudub voi on kahjustatud. Kahjustatud summuti tostab mürataset ja suurendab talekahju ohtu.

HOIATUS: Seadme tootamise ajal ja vahetult pārast tootamist ning mootori tuhikäigul tootamise ajal on summuti vaga kuum. Tulekahju valtimiseks olge taleohtlike materjalide ja/voi aurude laheduses vaga ettevaatlik.

• Kontrollige summutit regulaarselt ning veenduge, et see oleks öigesti kinnitatud ja kahjustamata.

Ohutusnöuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege Iabi jargnevad hoiatused.

• Arge käivitage toodet, kui toote pinnale on sattunud kutust voi mootoriöli. Eemaldage kutus/oli toote pinnalt ja laske tootel kuivada.
  Kui kutus satub roivastele, siis vahetage kohe riideid.
  Vältige kutuse sattumist nahale, see vöib pöhjustada kehavigastusi. Kui kutus satub kehale, puhistage piirkond seebi ja veega.

• Arge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kutuse käsitsemisel ettevaatlik. Kutus on tuleohtlik ja kutuse aurud on plahvatusoftlikud ning voivad pohjustada kehavigastusi voi surma.

• Arge hingake sisse kutuseaure, see voib pohjustada kehavigastuse. Tagage piisav ohuvahetus.
• Arge suitsetage kutuse ega mootori laheduses.
• Arge asetage kuumi esemeid kutuse ega mootori lahedusse.
• Arge tankige kutust, kui mootor tootab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kutusepaagi kork ja laske survel alaneda.
• Arge tankige mootorit siseruumis. Ebapiisav ohuvahetus voib pohjustada lambumisest voi vingugaasimurgistusest tingitud kehavigastuse voi surma.
• Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
• Enne käivitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.
• Arge taitke kutusepaaki taielikult. Soojuse mojul kutus paisub. Jatke kutusepaagi ulaserva vaba ruumi.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege laxjargnevad hoiatused.

Mootoriheitgaasid sisaldavad vingugaasi: lohnatut, mrgist ja vaga ohtlikku gaasi. Arge kaitage mootorit siseruumis ega suletud alal.
- Enne toote hooldamist seisake mootor ja eemaldage süutekuünla süutejuhe.
- Lõikeosa hooldamisel kandke kaitsekindaid.
Lõiketera on väga terav ja voib kergesti põhjustada
lõikevigastusi.
- Tootja heakskiiduta tarvikud ja muudatused toote juarest voivad pohjustada tõsiseid kehavigastusi voi surma. Arge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
Kui toodet regulaarselt ja oigesti ei hooldata, suureneb oht, et toode saab kahjustada ja voib kadagi vigastada.
- Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb LASTa teha Husqvarna heaksiiduga hooldustökojas.
- Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustookojas.
- Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Sissejuhatus

Käepideme kokkupanek

1. Lükka kruvi (A) läbi käepideme (B), plastseibi (C) ja käepideme tugikronsteini (D).

1. Keera nupp (H) täiesti kinni.

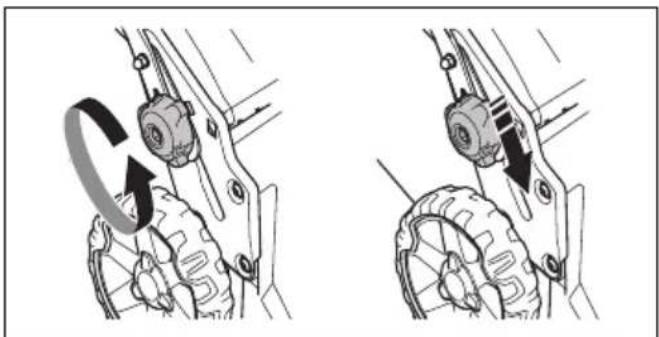

Käepideme reguleerimine

1. Keerake alumised hoovad lahti.
2. Liigutage nupud tooteVASAKUL ja parental kuljel olevatesse soonetesse.

1. Reguleerige käepideme körgus ühte kahest voimalikust asendist.
2. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kosstub klöpsatus.

1. Keerake nupud korralikult kinni.

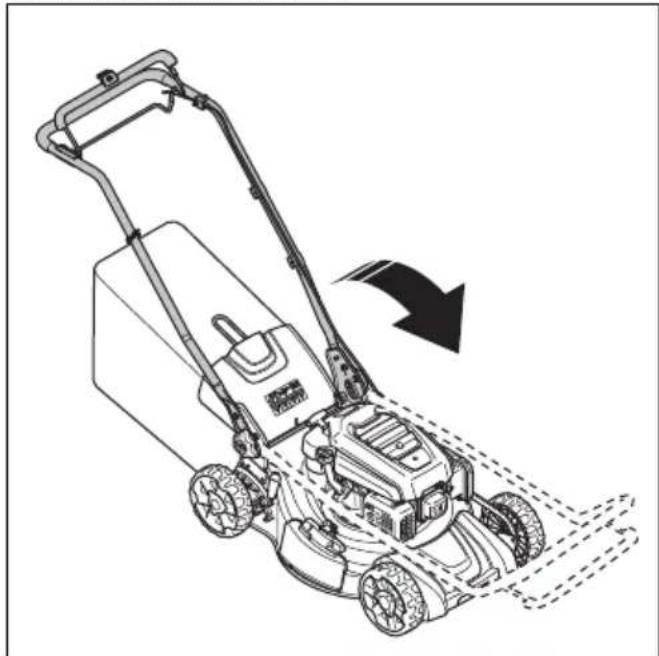

Muruniiduki seadminetransportasendisse

1. Keerake alumised hoovad lahti.

2. Liigutage nupud tooteVASAKUL ja parental kuljel olevatesse soonetesse.

1. Keerake kaepide ettepoole.

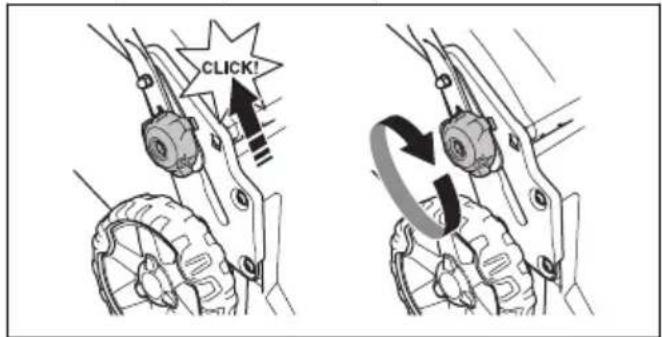

Toote seadmine tooasendisse

1. Pöörake käepide pustasendisse.

1. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus.

1. Keerake nupud korralikult kinni.

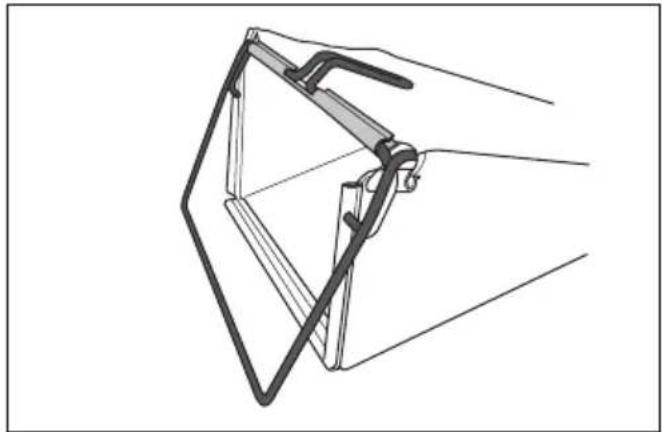

Rohukoguri kokkupanek (LC 151, LC 151S)

1. Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jaab pöhja. Veenduge, et raami käepide oleks koti ulaservast eemal.

1. Kinnitage rohukott klambritega raami kulge.

Too

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege pohjalikult labi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobilsideseadmetele moeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

Taiendav tooteteave.
Toote osade ja hoolduse alan teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus omamobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Enne toote kasutamist

1. Lugege kasutusjuhend pohjalikult labi, et koik juhised oleksid täiestarusaadavad.
2. Veenduge, et liokeosa oleks oigesti kinnitatud ja reguleeritud.Vt jaotist Liokeosa kontrollimine lk 153
3. Tätke kütusepaak, Vt jaotist Kütuse tankimine lk 148.
4. Tätke ōlipaak ja kontrollide ölitaset. Vt JAotist Ölitaseme kontrollimine Ik 154.

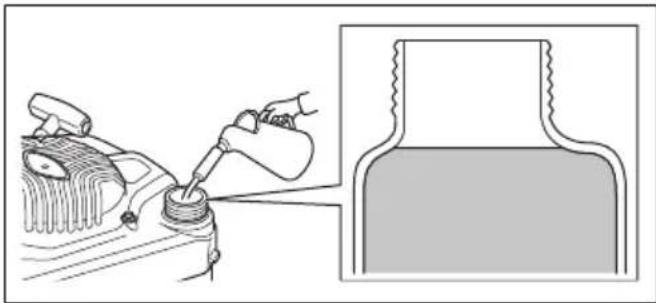

Kütuse tankimine

Voimaluse korral kasutage keskkonnasaaestlikkubensi/alkulaatbensiini. Kui keskkonnasaaestlik voialkulaatbensin pole saadaval, kasutage kvaliteetsetplivababensini voiplibensini, mille oktaaniary onvahemalt 90.

ETTEVAATUST: Arge kasutage bensiini, mille oktaaniary on alla 90 RON (87 AKI). See voib seadet kahjustada.

1. Survey vabastamiseks avage kutusepaagi kork aeglaselt.
2. Lisage kutust aeglaselt kutusenõust. Mahavalgumise korral eemaldage osa kutust lapiga ja laske ülejaanul āra kuiyada.

1. Puhastage kutusepaagi korgi umbrus.
2. Pingutage kutusepaagi korki korralikult. Pingutamata kutusepaagi kork pohjustab tuleohtu.
3. Enne kävitamist viige toode vahemalt 3 m kaugusele kohast, kus toimus kutusepaagi taitmine.

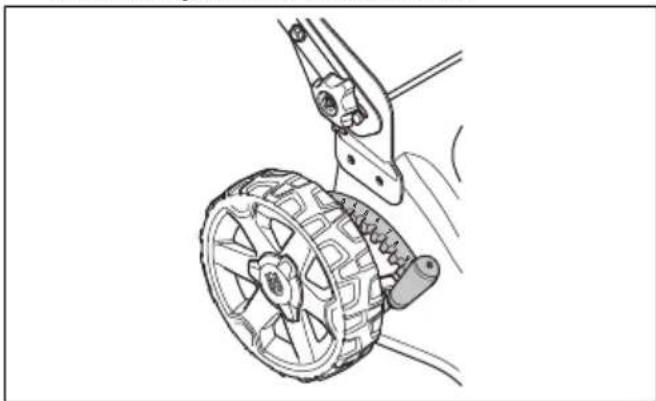

Löikamiskörguse reguleerimine

1. Löikamiskörguse suurrendamiseks tommake löikamiskörguse hooba tagasisuunas.
2. Löikamiskörguse vähendamiseks lükake löikamiskörguse hooba edasisuunas.

ETTEVAATUST: Arge seadistage loikamiskorgust liiga madalaks. Kui muru pole tasane, voivad loiketerad puutuda vastu maad.

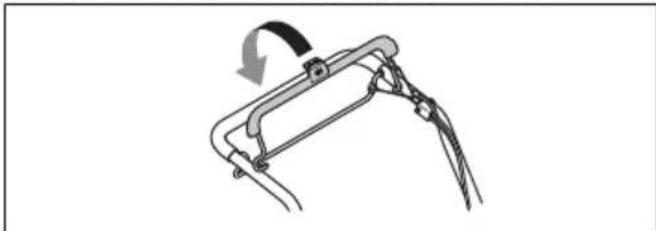

Toote käivitamine

1. Veenduge, et sutejuhe ja sutekuunal oleksid omayahel uhendatud.
2. Olge toote taga.
3. Hoidke mootori pidurikäepidet juhtraua vastas.

1. Hoidke starteri noori kaepidet paremas kaes.
2. Tömmake starteri noori valjasuunas, kuni tunnete vastujóudu.
3. Tömmake hooga, nii et mootor käivitub.

HOIATUS: Kaivitusnöori ei tohi kerida käe umber.

Veo kasutamine ratastel LC 151S & LB 256SP

Lukake veo kaepidet juhtraua suunas.

• Veo vabastamiseks vabastage veo käepide naiteks siis, kui lahenete takistusele.
• Enne seadme tagasisuunas tombamist vabastage vedu ja likake seadet umbes 10 cm edasisuunas.

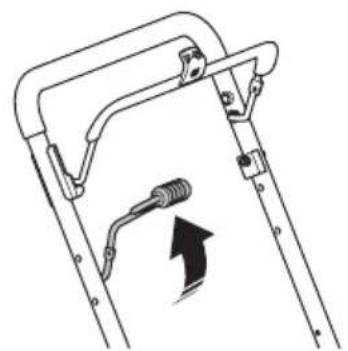

Veo kasutamine ratastel (LB 251S)

Tomba juhtkangi käepideme suunas.

Lukka juhtkangi käepidemest eemale, et lahutada yeosüsteem, nt kui oled takistuse lahedal.
Markus: Juhtkang lahutatakse automaatelt, kui vabastad mootori piduri käepideme.
- Enne toote tombamist tagasisuunal, lukka juhtkang käepidemest eemale ja lukka toodet edasi ligikaudu 10 cm, et veoulekanne täielikult lahutada.

Seadme seiskamine

• Ainult veoulekande seiskamiseks vabasta toote (LC 151S, LB 256SP) veo kaepide voi toote (LB 251S) juhtkang.
• Mootori seiskamiseks vabastage mootoripiduri käepide.

HOIATUS: Arge kasutage toodet, kui rohukogur pole paigaldatud voi tagumine kate suletud. Vastasel juhul voivad esemed ohku paiskuda ja kasutajat vigastada.

1. Tostke tagumine kate üles ja eemaldage multsikork, kui see on paigaldatud.

1. Paigaldage rohukogur, vt Rohukoguri kokkupanek (LC 151, LC 151S) /k 148.
2. Asetage rohukogur kronsteinile.
3. Vabastage tagumine kate ja laske sel toetuda rohukoti raami ulaservale.

Toote seadistamine multšimisrežiimile (LC 151, LC 151S)

Veenduge, et motor on valja lilitatud, enne kui seadistate toote multsimisreziimi.

1. Tostke tagumine kate üles ja eemaldage rohukogur, kui see on paigaldatud.

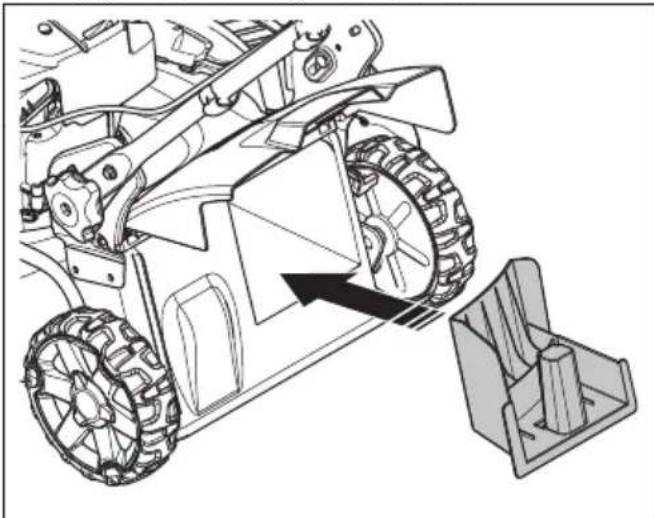

2. Asetage multšikork väljaviskekanalisse.

1. Sulgege tagumine kate ja veenduge, et see on tihkelt suletud vastu multsikorki.

Markus: Multsimisreziimi joudluse suurendamiseks asendage loiketera multsitera tarvikuga.Vt jaotist Loketera vahetamine Ik 153

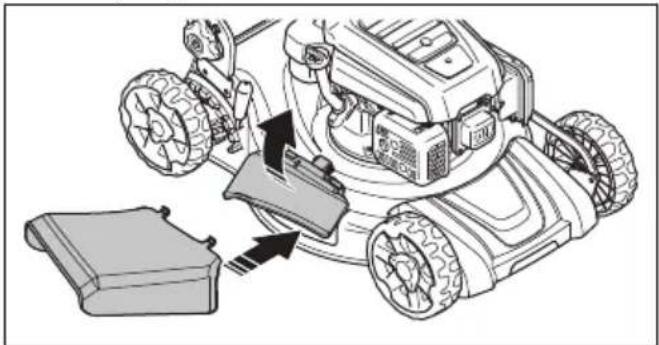

Toote seadistamine külgväljaviske režiimile

1. Tostke tagumine kate üles ja eemaldage rohukott (kui see on paigaldatud).
2. Sulgege tagumine kate ja veenduge, et see on tihkelt suletud vastu toodet.
3. Tostke valjaviske lukku.

1. Ava külgväljaviskeke ja paigalda külgväljaviske suunaja tugitihvtidele.

1. Lase külgäljaviskekattel sulguda vastu
   külgäljaviskesuuajat. Veenduge, e
   külgäljaviskesuuaja on tugevalt omal kohl, enne
   kui alustate tootega tödd.

Markus: Külgväljaviske režiimi joudluse suurendamiseks paigaldage multsikork.

Rohukoguri tuhjendamine

ETTEVAATUST: Kulumise
vältimiseks tõsta rohukogur liigutamise ajal üles.

1. Tostke rohukogur raami käepideme abi üles.

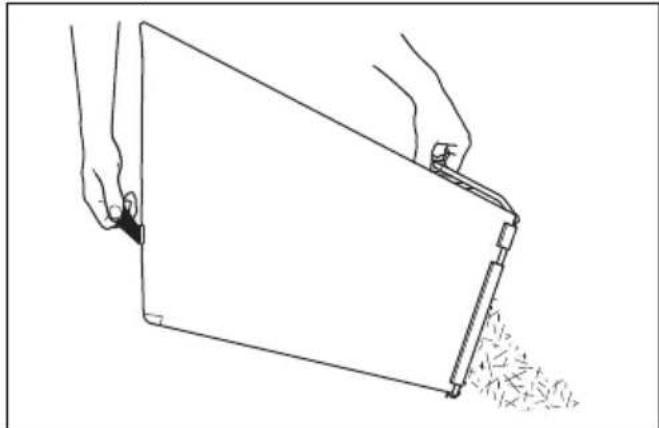

2. Rohukoguri tuhjendamisel kasuta raami kaepidet ja koti kaepidet.

Hea tulemuse saavutamiseks

• Kasutage vahedat lokielera. Nuri tera annab ebauhtlase tulemuse ja muru loigatud osa muutub kollaseks. Terav lokietera on nuri teraga vorrendes energiasästlikum.
  Löigake kuni pool muru pikkusest. Kui alustate niitmist, alustage kõrgeima lõikamiskörgusega Vaadake tulemust ja seadistage lõikamiskörgus soovitud madalamale tasemele. Kui rohi on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et āra hoida triipude tekkimist murule.
• Kergitage tagakaant ja eemaldage rohukogur.
  Kui seadmele on paigaldatud multsikork ja multsimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate. Seadme tootamise ajal valjub Iogatud rohi tagumise katte alt.
  Hoidke loikamiskate puhtana. Liokekorpuse sisekuljele kogunevad rohujagid ja mustus voivad loikamistohusust vahendada.Vt jaotist Liokekorpuse siseppinnapuhastamine lk 152.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege pohjalikult labi ohutust puudutav peatukk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustoo. Kui edasimüujal, kellelt toote ostsite, pole hooldustöökoda, kusige neilt teavet lahima hooldustökoja kohta.

Hooldusskeem

ETTEVAATUST: Toote kallutamisel veenduge, et ohuifilter oleks üleval, mitte vastu maad. Tekib mootori kahjustamise oht.

Hooldusintervalide arvutamisel on aluseks voetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tarniga (*) tāhistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 145.

Hooldamine Üks kord	päävas	Üks kord kuus	Igal aastaajal
Üldkontrolli LABVIMine X
Ölitaseme kontrollimine X
Ölivahetus (esmalt pärast 5 toötundi, seejärel iga kord 50 toötunjanni jä-rel) 50			X
Toote puhistamine X
Löikeosa kontrollimine X
Kontrollige lõikekatet * X
Kontrollige mootori pidurikäepidet * X
Kontrollige summutit * X
Kontrolli suütekünalt. Vajaduse korral vaheta suüteküenal välja vöipuhasta seda.			X
Öhufiltri kontrollimine X
Puhastage öhufilter. 51		X
Vahetage öhufilter. X
Kütusesüsteemi kontrollimine X
Puhasta silindri jahutusribid. X
Kontrolli ja reguleeri siduritrossi tootel (LC 151S, LB 251S, LB 256SP)			X
Puhasta ülekandekatte alust (LB 251S) X

Uldulevaatuse labiviimine

• Veenduge, et koik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.

Eemaldage lehed, muru ja pori harja abil.
- Veenduge, et mootori peal asuv ñhuvōtuava oleks takistustest vaba.
- Arge kasutage seadme puhastamiseks survepesurit.
- Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Löikekorpuse siseppinnapuhastamine

1. Tuhjendage kutusepaak.
2. Kalluta toodet. Veendu, et süüteküünal on suunaga üles.

ETTEVAATUST: Kui toode on
asetatud selliselt, et ohufilter jäab
allapoole, voib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

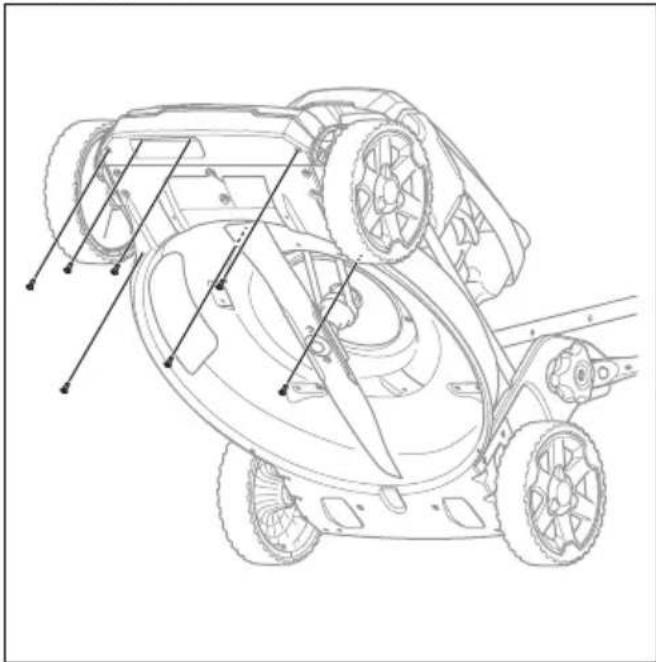

Toote (LB 251S)ulekandekatte aluse puhastamine

1. Tuhjendage kutusepaak.
2. Kalluta toodet. Veendu, et sutekuunal on suunaga üles.

ETTEVAATUST: Kui toode on
asetatud selliselt, et öhufilter jäab
allapoole, vöib mootor kahjustada saada.

1. Eemalda 7 kruvi.

1. Eemalda ülekandekate.
2. Puhasta pinda harjaga.

ETTEVAATUST: Vesi voi saastus ülekandekatte all voib pohjustada ülekandele kahjustusi.

1. Paigalda ülekandekate ja seitse kruvi.

Löikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise
ärahoidmises eemaldage sütekünlalt
sütejuhe.

HOIATUS: Liokeosa hooldamisel kandke kaitsekindaid. Lioketera on vaga terav ja voib kergesti pohjustada loikevigastusi.

1. Kontrollige liokeosa kahjustuste ja morade suhtes.
   Kahjustatud liokeosa tuleb alati valja vahetada.
2. Kontrollige, kas loiketera on kahjustatud voi nuri.

Märkus: Teritamise järel tuleb loiketera
tasakaalustada. Lökitera teritamine, asendamine ja
tasakaalustamine usaldage hooldustehnikule. Kui toode
pörkub vastu eset, mis pöhjustab toote seiskumise,
vahete valja kahjustatud loiketera. Laske
hoolduskeskuses hinnata, kas tera saab teritada vöi
tuleb see valja vahetada.

Löiketera vahetamine

1. Lukustage lõiketera mone puuklotsiga.

1. Eemalda Ioketera polt ja vedruseib.
2. Eemaldage loiketera.
3. Eemaldage loiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
4. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
5. Uue loiketera kinnitamisel suunake nurksed otsad loikekorpuse poole.

1. Veenduge, et Iokietera ja mootori volli kese oleksid kohakuti.
2. Lukustage loiketera mone puuklotsga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 43-47 Nm.

1. Keerake tera käega, veendumaks, et see pörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lioketera on vaga terav ja voib kergesti pohjustada loikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Ölitaseme kontrollimine

ETTEVAATUST: Liiga kadal olitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige olitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage ölipaagi kork koos kinnitatud moötevardaga.
3. Puhastage moötevarras ölist.
4. Ōlitaseme Óigesti moötmiseks asetage moötevarras täies pikkuses ölipaaki.
5. Eemaldage olivarras.
6. Vaadake moötevardalt olitaset.
7. Kui olitase on kadal, lisage mootorioli ja kontrollige olitaset uuesti.

Mootoriōli vahetamine

HOIATUS: Vahetult pärast mootori seiskamist on mootorioli väga kuum. Enne mootorioli valjutamist laske mootoril maha jahtuda. Kui mootorioli satub nahale, puhistage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kutusepaak on tuhi.
2. Eemaldage sutekünla sutejuhe.
3. Eemaldage olipaagi kork.
4. Asetage toote alla mōni mahuti, kuhu mootoriōli saaks valguda.
5. Kallutage toodet, et mootorioli valguks olipaagist välja.

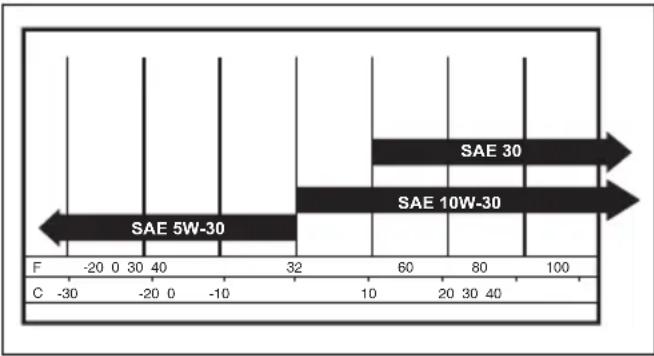

6. Lisage uut mootorioli (vt jaotises Tehnilised andmed Ik 158 soovitatud tuupi).
7. Kontrollige olitaset. Vt jaotist Olitaseme kontrollimine Ik 154.

Süutekuünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tuupi sutekuunalt. Vale tuupi sutekuunal voib toodet kahjustada.

• Kontrollige sütekuünalt, kui mootori voimsus on modal, mootor ei kaivitu kergesti voi ei tota tuhikäigul korralikult.
• Sütekünla elektroodidele võorainete kogunemise ohu vähendamiseks tätte järgmisi juhiseid.

a) Veenduge, et tuhikäigu poorete arv on oigesti seadistatud.
b) Veenduge, et kutusesegu oleks oige.
c) Veenduge, et ohuifiter oleks puhas.

Kui sutekuunal on mardunud, puhistage see ja kontrollige, kas elektroodide vahe on oige, vt jaotist Tehnilised andmed lk 158.

Vajaduse korral vahete sutekuunal valja.

Ohufilter

Maardunud ohufilter voib pohjustada mootorikahjustusi voi ei tota digesti. Tolmuste tingimuste korral tee ohufiltri hooldustoid sagedamini. Vt lisateavet Hooldamine Ik 151, millal vahetada ohhultilrit.

Märkus: Kahjustatud ñhufilter tuleb alati välja vahetada.

Toote ohuiltri eemaldamine ja paigaldamine

HOIATUS: Kasuta kaitsekindaid.

1. Ava klambrid ohufiltri kattel.

2. Eemalda mootorilt ettevaatlikult ohufitri kate (A).

3. Eemalda ohufilter (B).

1. Veendu, et ohufiltr poleks kahjustusi. Vahetage kahjustatud ohufilter valja.
2. Puhasta ja kontrolli ohufiltrit. Vt jaotist Ohufiltri puhastamine Ik 155
3. Paigalda vastupidises järjestuses.

Ohuftri puhastamine

Maardunud ohufilter voib pohjustada mootorikahjustusi voi ei tota oigesti. Tolmuste tingimuste korral tehke ohpuhasti hooldustoid sagedamini.

Vt lisateavet Hooldamine lk 151, millal vahetada ohufiltrit.

1. Eemaldage ñhufiltri kate ja filter.
2. Puhastage filtrit, koputades seda vastu tasast pinda. Arge kunagi kasutage filtri puhastamiseks lahustit, mis sisaldab petroleumi voi suruohku.

Markus: Pikka aega kasutuses olnud ohuftreid ei saa tailikult puhastada. Vahetage ohuftrit regulaarselt. Kahjustatud ohuflter tuleb alati vahetada.

1. Kui panete ohuflitrit kokku, siis veenduge, et on tihedasti vastu filtrihoidikut.

Külgvaljaviskesuunaja kontrollimine

Külgvälviskesuunaja on kinnitatud toote külgvälviskeavale. See vahendab niiduki kasutaja suunas paiskuvatest esemetest tingitud ohtu.

1. Veenduge, et külgvaljaviskesuunaja oleks kahjustamata.
2. Uurige külgväviskesuunajat. Veenduge, et sellel pole kahjustusi, nt mörad voi murdunud vedrud, mis suruvad luuki kinni.
3. Kui kulgvaljaviskamisesuunaja voi vedrud on kahjustatud, vahetage need välja.

Kütusesüsteemi kontrollimine

• Kontrollige kutusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kutusevoolikut lekete suhtes. Kahjustatud kutusevoolik laske hooldustookojas valja vahetada.

Siduritrossi reguleerimine (LC 151S, LB 251S, LB 256SP)

Järgmistes olukordades on vajalik vahendada siduritrossi pikkust:

• rataste vedu ei rakendu, kui tombate veo käepidemest voi pörlemiskiruse reguleerimise hoovast;
• kui rataste vedu on rakendatud, liigub toode aeglaselt.

Järgmistes olukordades on vajalik suurendada siduritrossi pikkust:

toode liigub, kui rataste vedu pole rakendatud.

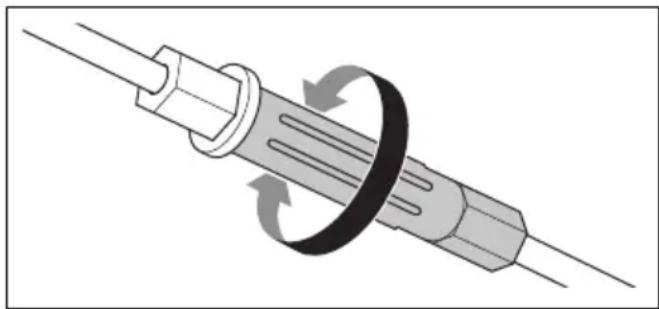

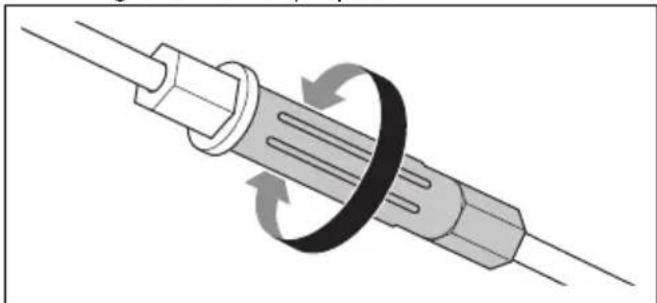

- Siduritrossi reguleerimine.

a) Siduritrossi pikkuse vahendamiseks poorake reguleerimiskruvi vastupäeva.
b) Siduritrossi pikendamiseks keerake reguleerimiskruvi päripäeva.

Kui toode liigub ebarahuldavalt parast reguleerimist, votke uhendust hooldustookojaga

Mootori törkeotsing

Probleem Vöimalik pöhjus Lahendus
Mootor ei käivitu. Sūütejuhe poe	le öigesti ühendatud. Ühendage sūütejuhe	sūütekünlaga.
	Kütusepaak on tühi. Tätte kütusepaak öig	get tüüpi kütusega.
	Kütus on vana. Tühjenda kütusepaak ja k	arburaator. Täida uue bensiiniga.
	Karburaatoris vöi kütusevoolikus on mustus.	Puhastage karburaator ja/vöi kütusevoo-lik.
	Sūütekünal on defektne. Reguleerige elektroodide vahet, puhas-tage vöi vahetage välja sūüteküinal.	aktroodide vahet, puhas-tage vöi vahetage välja sūüteküinal.
	Sūütekünlal on kütus. Puhasta sūüteküinal.	al.
Mootor ei seisku. Peatamismeh	hanism on defektne. Lahutage sūütekünla	sūütejuhe. Laske toode remontida volitatud hooldustööko-jas.
Mootor ei tööta sujuvalt. Sūütejuhe	peole öigesti ühendatud. Ühendage sūütejuhe	sūütekünlaga.
	Kütusevoolikus on mustus vöi kütus on otsa saanud.	Puhastage kütusevoolik. Lisage kütuse- paaki öiget liki kütust.
	Kütusepaagi kork on ummistunud. Puhastage kütusepaagi kork.	stage kütusepaagi kork.
	Kütusesüsteemis on vesi vöi mustus. Tüh	endage kütusepaak. Lisage kütuse- paaki öiget liki kütust.
	Öhufilter on määrdunud. Puhastage öhufilter.	ter.
	Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida.	reguleerida.
Mootor läheb liiga kuumaks. M	motorioli tase on liiga madal. Lisage mootoröli.
	Öhuvool pole piisav. Puhastage öhufilter ja öhufiltri korpus.
	Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida.
Kui mootor töötab suurel kiir-sel, hakkab see tööakte vahel jätma.	Sūütekünla elektroodide vahe on liiga väike.	Reguleerige elektroodide vahet.
Normaalkoormuse korral kos-tub mootorist ebatavalist heli.	Kasutatakse valet tüüpi bensiini. Tühjenda	kütusepaak ja karburaator. Täida uue bensiiniga. Vt jaotist Kūtuse tankimine Ik 148 Probleemi pääsimise korral pördfuge hooldustöökotta.
Mootor ei tööta tühikäigul su-juvalt.	Sūütekünal on määrdunud vöi defektne vöi elektroodide vahe on liqa suur.	Reguleerige elektroodide vahekagust vöi vahetage sūüteküinal välja.
	Karburaatorit tuleb reguleerida. Reguleerige karburaatorit.
	Öhufilter on määrdunud. Puhastage öhufilter.	ter.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

Toote ja kutuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest voi boileritest parit saded ja lahtine leek voivad pohjustada tulekahju.
Kütuse transportimiseks ja hoistamiseks kasutage heakskiidetud mahuteid.
- Toote pikaks ajaks hoiule panemisel tuhjendage eelnevalt kutusepaak. Korvaldage kutus spetsiaalses jaatmejaamas.
- Transportimisel kinnitage toode ohutult, et ara hoida kahjustusi ja onnetusi.
- Hoidke toodet lukustatud kohas, kus sellele ei päase juurde lapsed ega volitamata isikud.
- Hoidke toodet kuivas kohas, mis ei kulmu.

Korvaldamine

• Järgige kohlåkke jätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootorioli ja kutus) kōrvaldage hoolduskeskuses vōi spetsiaalses jäätmejaamas.
  Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüjale voi korvaldage see taaskasutuskeskuses.

Tehnilised andmed

Tehnilised andmed

	LC 151 LC 151S L	B 251S LB 256SP
Mootor
Kaubamärk Husqvarna Husqvarna Husqvarna	Husqvarna Husqvarna
Mootori:tüpp Ühesilindriline,	neljataktiline,sundöhkjahutus,OHV	Ühesilindriline,neljataktiline,sundöhkjahutus,OHV	Ühesilindriline,neljataktiline,sundöhkjahutus,OHV	Ühesilindriline,neljataktiline,sundöhkjahutus,OHV
Silindrimaht, cm3	166 166 166 166
Kiirus, p/min 2800 2800 2800 2800
Mootori nimivöimsus, kW52	2,7 2,7 2,7 2,7
Süutesüsteem
Süutekuünal Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Elektroodide vahe, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Kütuse-/määrissüsteem
Mootori määristüpp Pritse Pritse Pri se Pritse
Kütusepaagi maht, liitrit 1,0 1,0 1,0 1,0
Ölipaagi maht, liitrit 0,5 0,5 0,5 0,5
Mootoriöli53	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30
Mass
Tühjade paakidega, kg 31,1 32,6 32,0	33,1
Mūraemissioon54
Mūravöimsustase, mõödetud, dB(A)	97	97	95	98
Mūravöimsustase, garanteeritud LwA dB(A)	98	98	96	98
Mūratase55
	LC 151 LC 151S LB 251S LB 256SP
Heliröhutase kasutaja körva juures, dB(A)	85 85 82 88
Vibratsionitase56
Käepideme vibratsionitase, m/s2	8,5 8,5 4,7 7,5
Löikeosa
Löikekörgus, mm 25-75 25-75 25-75 25	5-75
Löikamislaius, mm 510 510 510 560
Löikesüsteem Komplekt / BioC-	lip® / külgväljavi-se	Komplekt / BioC-lip® / külgväljavi-se	BioClip® / külg-väljavise	BioClip® / külg-väljavise
Löiketera - standard Komplekt	598562601	Komplekt 598562601	Multš 597683901	Multš 598563601
Löiketera - lisatarvik Multš 597683901	Multš 597683901	-
Rohukoguri maht liitrites 65 65	-
Ajam
Iseliikumiskiirus, km/h - 3,6 4,0 3,6

EÜ vastavusdeklaratssoon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab kaesolevaga, et muruniiduk Husqvarna LC 151, LC 151S, LB 251S, LB 256SP alates aastast 2020 vastab jargmiste NÖUKOGU DIREKTIIVIDE nouetele:

2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta;
2006/42/EU (17. mai 2006), masinadirektiiv;
2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiv;
2000/14/EU (8. mai 2000), müradirektiv.

Mürataseme kohta leiate teavet tehniliste andmete osast.

Rakendatud on järgmisi standardeid:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Kui pole margitud teisiti, moeldakse ülalpool loetletud standardite all nende koige viimaseid avaldatud versione.

Teavitatud asutus: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on labi viinud vastavushindamise kooskolas direktiivi 2000/14/Eü lisaga VI.

Huskvarna, 2021-11-30

Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)

Sisällys

Johdanto. 161

Turvallisuus. 162

Asentaminen. 165

Käytö 167

Huolto. 170

Degvielas sistemas pärbaude

• Pärbaudiet degvielas tvertnes văcùn un degvielas tvertnes văcina blivi, lai pärliecinātos, vai nav bojăjumu.
• Pärbaudiet degvielas šlūtenes, lai pärbauditu, vai nav nopūdues. Ja degvielas šlūtene ir bojata, laujiet servisa pärstāvim to nomainit.

Sajuga vada regulësana (LC 151S, LB 251S, LB 256SP)

Talak noraditajos gadijumos sajuga vads ir jasaisina:

• Ritenu piedzina nesaslédzas, kad tiek pavilkts piedzinas rokturis vai apgriezenu skaita regulësanas svira.

• Izstradajums parvietojas leni, kad ritenu piedzina ir saslegusies.
  Talak noraditajos gadijumos sajuga vads ir japagarina:

• Izstradajums parvietojas, kad ritenu piedzina navsaslegusies.
• Sajuga vada regulësana.

a) Lai saisinatu sajuga vadu, pagrieziet regulestanas skruvi preteji pulkstenara raditaju kustibas virzienam.
b) Lai pagarinatu sajuga vadu, pagrieziet regulesanas skruvi pulkstena raditaju kustibas virziena.

Ja izstradajuma parvietoanas pec regulestanas
joprojam nav apmierinoša, szinieties ar izplitāju, kas
nodrosina servisu

Dzineja problemu novarsana
