GEBRUIKSAANWIJZING LB 256SP HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanhvising

Storingzoeken in de motor. 331

Vervoer, opslag en verwerking 332

EGverklaring van overeenstemming. 336

Inleiding

Productbeschrijving

Het product is een roterende duwmaaier. Voor LC 151, LC 151S, bevestig de grasopvangbak om gras te verzamelen. Bevestig de uitworptrechter aan de zijkant voor zichuitworp van het gras. Voor LC 151, LC 151S, bevestig een mulchkit om het gras te snijden tot meststof.

Gebruik

Gebruik het product om grayscale en Maaien. Gebruik het product Niet voor andere taken.

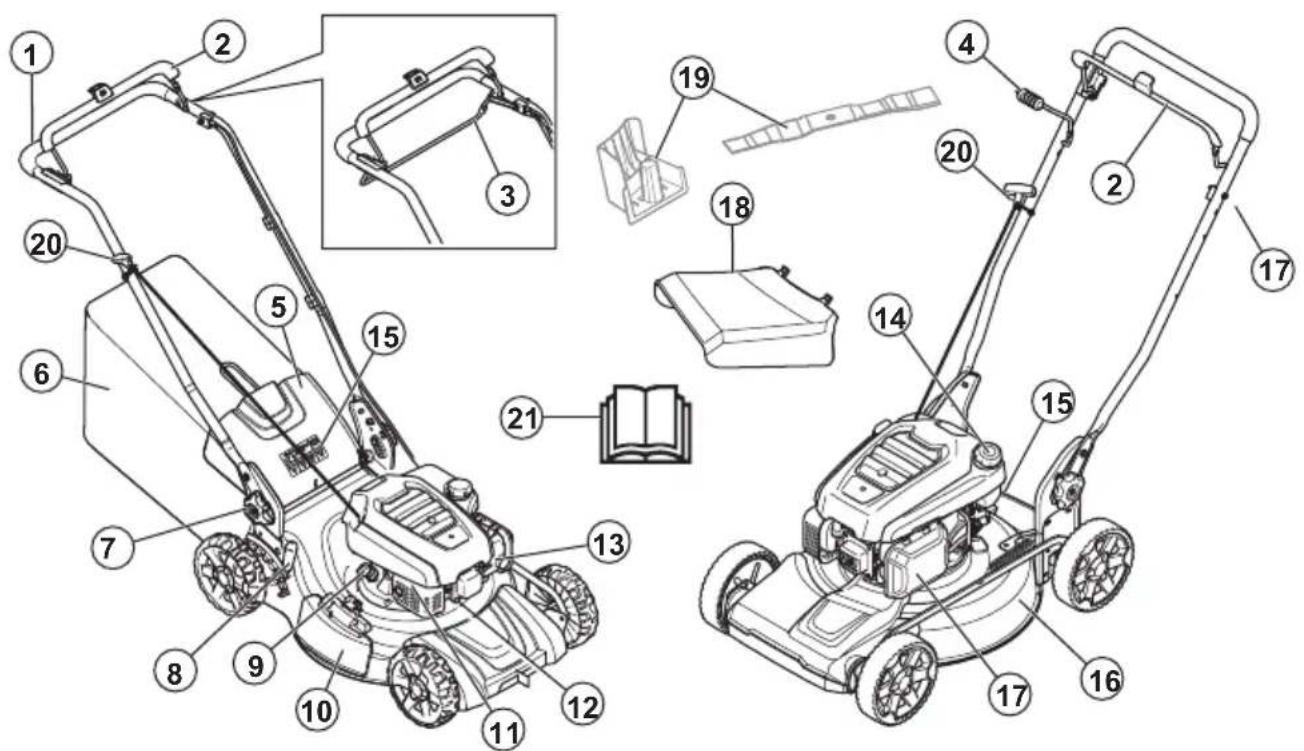

Productverzicht

1. Handgreep
2. Motorremhendel
3. Aandrijfhendel (LC 151S, LB 256SP)
4. Aandrijfhendel (LB 251S)
5. Achterklep (LC 151, LC 151S)
6. Grasopvangbak (LC 151, LC 151S)
7. Knoppen voor de hoogteafstelling
8. Maaihoogtehendel
9. Oliedop en peilstok

10. Kap voor zijuitworp

11. Geluiddemper

12. Bougie
13. Carburatseur
14. Brandstoftankdop
15. Symbolen
16. Kap van maaidek
17. Luchtfilter
18. Zijuitworp
19. Mulchkit (accessoire voor LC 151, LC 151S)
20. Startkoordgreep

21. Bedieningshandleiding

Symbolen op het product

WAARSCHUWING! Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Kijkuit voorweggeslingerde enafgeketste voorwerpen.

Houd personen en dieren op veilige afstand van het werkgebied.

Waarschuwing: Houd handen en voetenuit de buurt van het roterende mes.

Waarschuwing: Houd handen en voetenuit de buurt van draaiende onderdelen.

Zet de motor uit en verwijder de ontstekingskabel voordat u reparations of onderhoud uitvoert.

Dit product voldoet aan de geldende EGrichtlijnen.

Geluidsemissie maar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het label.

Risico op brand.

Adem geen uitlaatgassen in. Uitlaatgassen van de motor bevatten koalmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.

Warm oppervlak.

Vul de motor met olie voordat u het product start.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciele markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaanssprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het producteen accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezruikt, of als u Niet voorzichtig bent. Letsel of overlieden konnen het gevolg zich als u de veiligheidsvoorschriften negeert.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkung van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.
• Wees alg und voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product要去 bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna dealer voordat u overdergaat.
  Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutk lezen.
• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
• Laat het product Niet door een kind bedieren.
• Houd kinderen uit het werkgebied. Er moet te allen tijde een verantwoordelijkke volwassene aanwezig়n.
• Laat het product Niet bedieren door een persoon die de instructies Niet heeft gelezen.
• Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, alsijd in de gaten. Er要去 allen tijde een verantwoordelijk volwassicene aanwezigহn.
• Gebruik het product nooit als u moe of zich bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid,.Coordinatie en oordeel.

• Gebruik het product Niet als het defect is.

• Wijzig dit product Niet of gebruik het Niet als het door anderen kan zich gewijzigd.

• Wijzig de afstelling voor de motortoerentalregeling Niet.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objcten zoals takken, twijgen en stenenuit het werkgebied voordat u het product gaatgebruiken.
• Objecten die gegen de snijuitrusting aankommen, können worden uittgeworpen en schade veroorzaken aan Personen en objecten. Houd omstanders en dieren op veilige afstand van het product.
• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor血液循环. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gevaarlijke situations zoals gladde ondergronden.
• Kijk uit voor personen, objecten en situations die een veilig gebruik van het product+kennenverhinderen.
• Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels konnen moeilijk te zienং door hoog gras.
• Gras maaien op hellingen kan gevaarlijk়n. Gebruik het product Niet op een helling van meer dan 15^
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenaar beneden.
• Wees voorzichtig wonneer u in de buurt komt van onoverzachtelijkte bochten en voorwerpen die uw zich kannen belemmeren.

Werkveiligigkeit

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is Niet toegestaan om het product voor andere doeleinden te gebruiken.
  Maak aktijd gebruik van persoonlijke beschemmingsmiddelen. Zie Persoonlijke beschemmingsuitrusting op pagina 320.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kunt stoppen.

• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en kuren vonken bevatten die brand+kennen verroorzaken.

• Gebruik dit product alleen als het mes en alle afdekkingen correct+zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letselveroorzaken.

• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.
• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controller het product op schade. Repareer schade of的那一enkende serviceworkplaats de reparatie uitvoeren.
• Bevestig de motorremhendel nooit permanent aan de handgreep wanner de motor worden gestart.
• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes Niet in aanraking komt met de grond of andere voorwerpen.
• Blijf aktijd anschter het product wanner u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreepijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
  Kantel het product Niet verwijl de motor draait.
• Wees voorzichtig wonneer u het product waar achteren trekt.
• Til het product nooit op verwijl de motor draait. Als het product toch moet worden opgetild,zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop nicht achechteruit wonneer u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op padsen van grind, stenen en asfait.
• Loop Niet hard met het product wanner de motor is ingeschakeld. Loop algtd rustig wanner u het product bedient.
• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.
• Houd algijd toezicht op het product wanner de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschemingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschemingsuitrusting hunnen nicht alle risico'suitslutenaar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemingsmiddelen.

• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.

• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop Niet op blote voeten.

• Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect zijn.
• Controller de veiligheidsvoorzieningen regelmatig op een juiste werkung. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna serviceworkplaats.

De kap van het maidek controlleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

• Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

De remhendel van de motor controeren

De motorrem schakelt de motoruit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

• Start de motor en LAST VERVOLGENS DE REMHENDEL VAN DE MOTOR LOS. Als de motor Niet binnen 3 seconden stopt, LAST U EEN ERKENTE Husqvarna servicewerkplaats de motorrem afstellen.

De achechterklep controleren

De achechteruitworp verkleint het risico dat objecten in de richting van de gebruiker worden uitgeworpen.

• Controller of de achechterklep Niet beschadigd is.
• Controller of de veren die de achechterklep sluiten nicht beschadigd+zijn.
• Vervang beschadigde veren en onderdelen.
• Controller of de achechterklep soepel kan bewegen op de scharnieren.

Geluiddempper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdumper stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De

uitlaatdemper worden erg heet tijdens en na gebruik en wonneer de motor draaait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Geluiddemperscontroleren

• Inspector de uitlaat demper regelmatig om te verifiernen of die goed vastzit en nicht beschadigd is.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en LAST het product drogen.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaamterecht komt, dit kan letselveroorzaken. Als er brandstof op uw lichaamterecht kommt, verwijder deze dan met water en zoep.
• Start het product Niet als er spreke is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze können letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letselveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.

Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
- Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
- Verplaats het product minstens 3m van deplaats waar u de brandstoffank hebt gezuld, voordat u het product start.
- Vul de brandstoftank Niet volledig. Door但它zet de brandstofuit.Zorgervoordat erruimte overblijft aan de bovenkant van de brandstoftank.

Veiligheidsinstrumentes voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie.
• Draag beschermende handschoenen wanner u onderhoud aan de snijuitrusting uitvoert. Het mes is maar scherp en kan gemakkelijk snijwondenveroorzaken.
• Accessoires en wijzigingen aan het product die nicht zijn goedgekeurd door de fabrikant, können leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zich wijgingeurd door de fabrikant.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
  Voer alleen onderhoud UIT zoals beschreiben in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden要去en wordenuitgevoerd door een erkende Husqvarna serviceworkplaats.
• Laat een erkende Husqvarna serviceworkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Inleiding

WAARSCHUWING: Voordat u het product gaat monteren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

WAARSCHUWING: Verwijder de bougiekabel van de bougie voordat u het product monteert.

De hendel monteren

1. Duw de schroef (A) door de handgreep (B), de kunststof ring (C) en de steunbeugel van de handgreep (D).

1. Draai de moer (E) volledig vast.

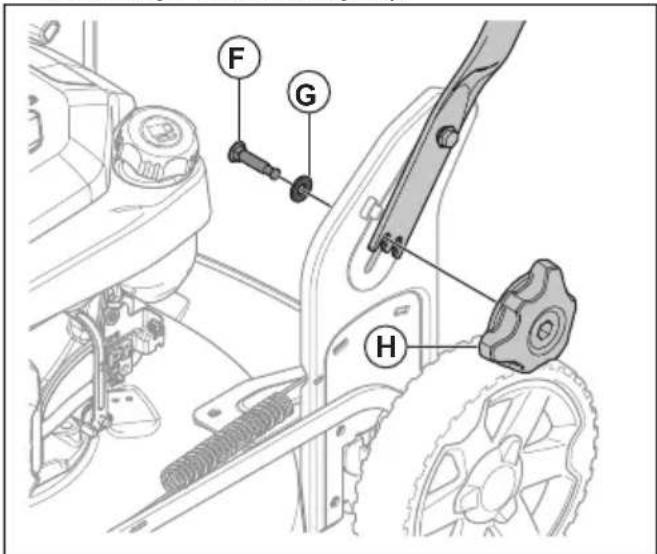

2. Duw de schroef (F) door de ring (G) en de steunbeugel van de handgreep.

1. Draai de knop (H) volledig vast.

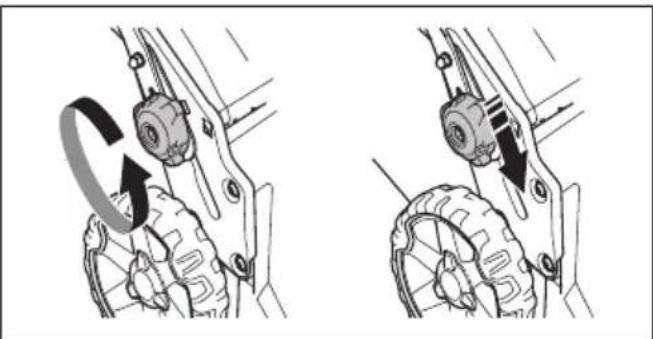

De handgreep afstellen

1. Draai de onderste knoppen los.

2. Beweeg de knoppenaar het onderste uiteinde van de sleuven aan de linker- en rechterzijde van het product.

1. Stel de hendelhoogte af op een van de twee beschikbare posities.
2. Beweeg de knappen omhoog maar de handgreep tot de aanslag en u een klik hoor.

1. Draai de knoppen volledig vast.

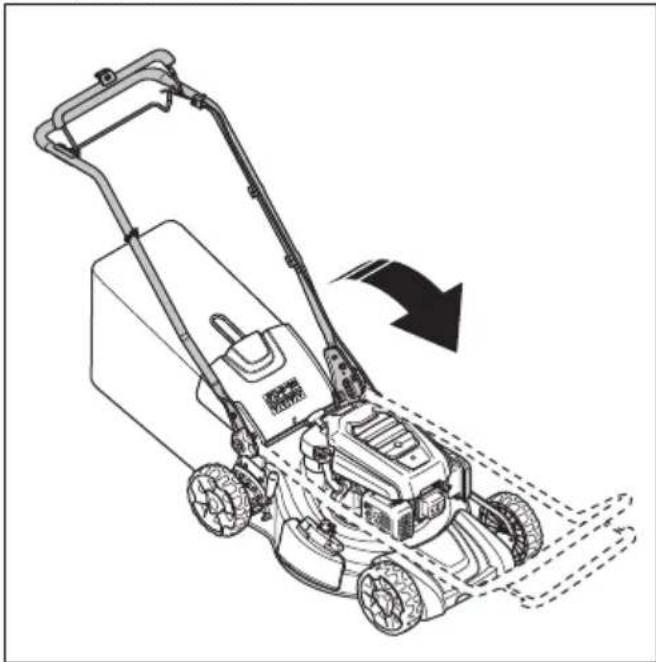

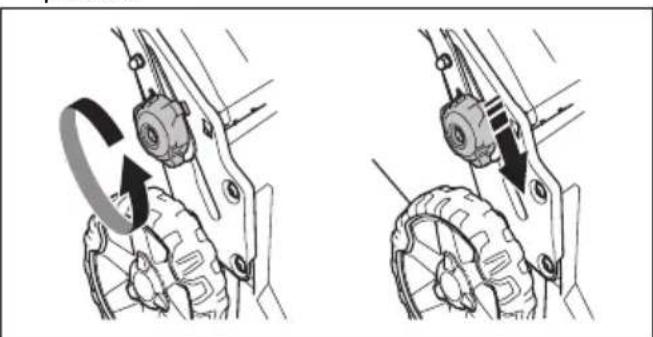

Product in de transportstand zetten

1. Draai de onderste knoppen los.
2. Beweeg de knoppenaar het onderste uiteinde van de sleuven aan de linker- en rechterzijde van het product.

1. Klap de hendel maar voren.

Product in de werkstand zetten

1. Klap de handgreep omhoog.

1. Beweeg de knoppen omhoog maar de handgreep tot de aanslag en u een klik hoort.

1. Draai de knoppen volledig vast.

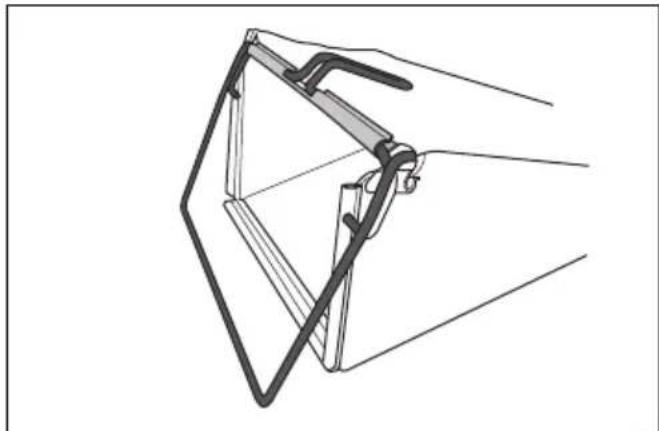

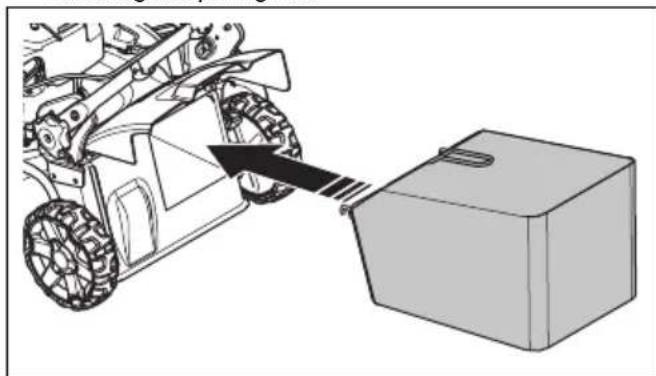

Grasopvangbak monteren (LC 151, LC 151S)

1. Breng het frame van de grasopvangbak aan in de graszak met het stevige gedeelte van de zak aan de onderzijde. Houd de hendel van het frame aan de buitenkant van de bovenkant van de zak.

1. Monteer de grazak en bevestigudeau aan het frame met de klemmen.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformationie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Register in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registrareren.

Voordat u het product gaat bedieren

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begren.
2. Controller de snijuitrusting om te zien of deutsche correct is gemonteerd en afgesteld. Zie Snijuitrusting controlen op pagina 328.
3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 324.
4. Vul de olietank en controllerer het oliepeil. Zie Oliepeil controlleren op pagina 329.

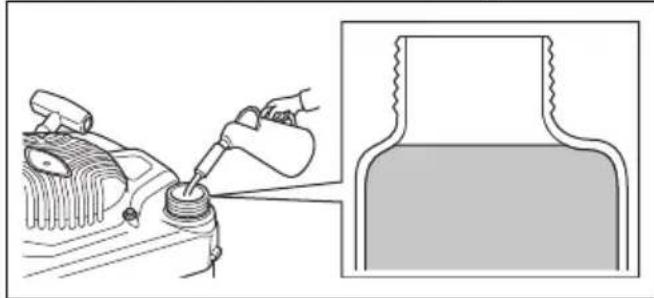

Brandstof bijvullen

Gebruik emissarieme of alkylaatbenzine, indien beschikbaar. Als er geen emissarieme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat Niet lager is dan 90.

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druk te lien ontsnappen.

2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en liaat de resterende brandstof opdrogen.

1. Maak het gebied rond de brandstoftankdop goed schoon.
2. Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
3. Verplaats het product minstens 3m (10 ft) van de plaats waar u de brandstoffank hebt gezuld, voordat u het product start.

Maaihoogte afstellen

1. Breng de maaihoogtehendel maarachten om de maaihoogte te vergroten.
2. Breng de maaihoogtehendel maar voren om de maaihoogte te verkleinen.

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon nicht waterpas is, kuren de messen de grond raken.

Product starten

1. Controller of de ontstekingskabel is verbonden met de bougie.

2. Blijf anschter het product.

3. Houd de motorremhendel gegen de handgreep.

1. Houd het startkoord in uwrechterland.
2. Trek het startkoord langzaam maar buiten totdat u enige waarstand voelt.
3. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

De aandrijving op de wielen gebruiken LC 151S & LB 256SP

• Druk de aandrijfhendel in de richting van de handgreep.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wonneer u bij een obstakte kommt.
  Voordat u het productaar achteren trekt, moet u de aanrijving uitschakelen en het product ongeveer 10 cmaar voren duwen.

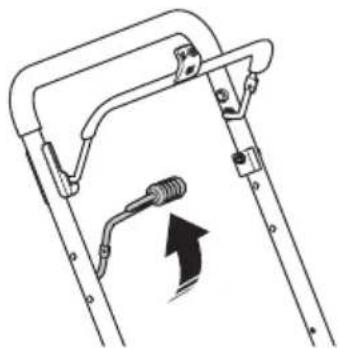

De aandrijving op de wielen gebruiken (LB 251S)

Trek de aandrijfhendel in de richting van de handgreep.

• Duw de aandrijfhendel weg van de handgreep om de aanrijvinguit te schakelen, bijvoorbeeld wanner u bij een obstakelkomt.

Let op: De aandrijhendel worden automatischuitgeschakeld als u de motorremhendel loslaat.

• Voordat u het product maarachten trekt, duwt u de aandrijfhendel weg van de handgreep en duwt u het product onceveeer 10 cm maar voren om de aandrijving volledig uit te schakelen.

Product stoppen

• Als u de alleen de aandrijving wilt stoppen, laut u de aandrijfbevestiging (LC 151S, LB 256SP) of de aandrijffendel (LB 251S) los.
• Als u de motor wilt stoppen, THAT u de motorremhendel los.

Het product gebruiken met de grasopvangbak (LC 151, LC 151S)

WAARSCHUWING: Gebruik het product Niet zonder een grasopvangbak of zonder gesloten acheterklep. Voorwerpen können worden uitgeworpen en letsel veroorzaken bij de gebruiker.

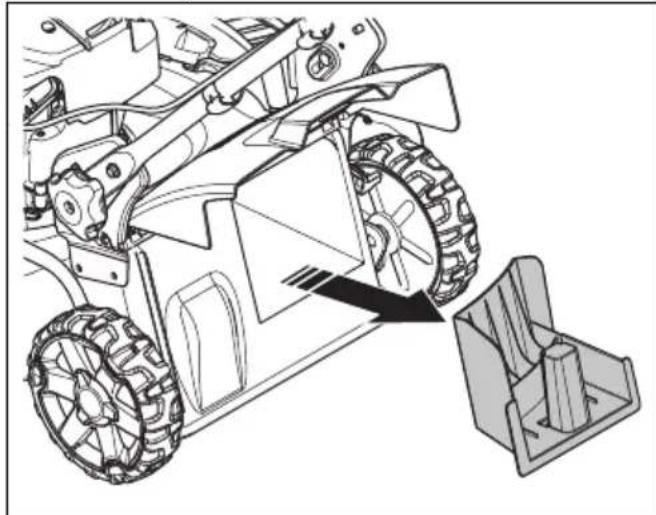

1. Til de achechterklep op en verwijder de mulchplug als deze is aangebracht.

1. Monteer de grasopvangbak, zie Grasopvangbak monteren (LC 151, LC 151S) op pagina 323.
2. Plaats de grasopvangbak op de steun.
3. Maak de achechterklep los enplaats deze op het frame van de grasopvangzak.

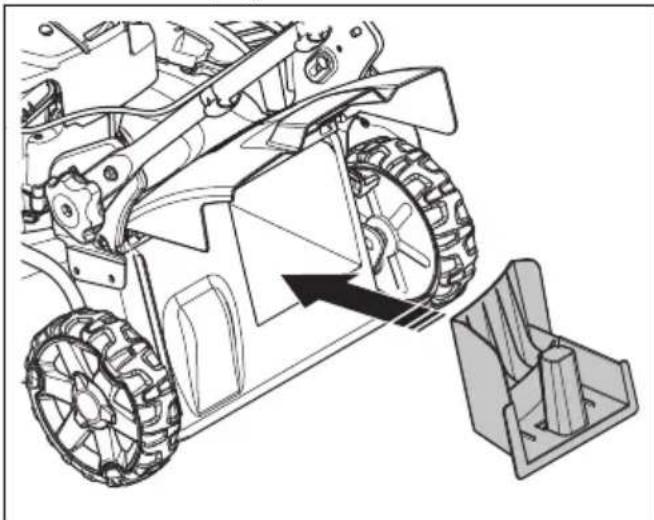

Het product wijzigen maar mulchmodus (LC 151, LC 151S)

Zorg ervoor dat de motor is uitgeschakeld voordat u het product in de mulchmodus zet.

1. Til de achechterklep op en verwijder de grasopvangbak, als deze is aangebracht.
2. Steek de mulchplug in het afvoerkanaal.

1. Sluit de achechterklep en zorg ervoor dat deze stevig gegen de mulchplug zit.

Let op: Om de prestaties van de mulchmodus te verbeteren, verrangt u het mes door het accessoire voor het mulchmes. Zie Mes verwangen op pagina 329

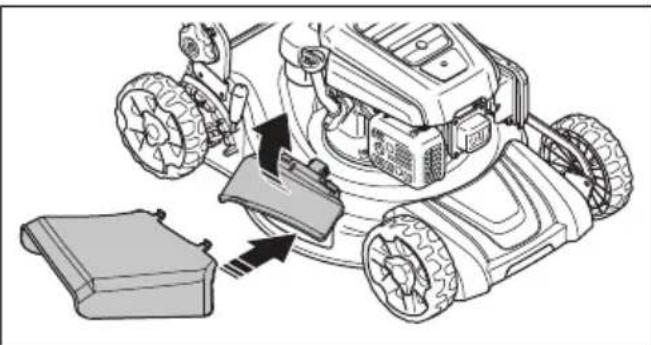

Het product wijzigen maar zichuitworp

1. Til de achechterklop op en verwijder de graszak, als\ deze is aangebracht.
2. Sluit de awhileklep en zorg ervoor dat deze stevig gegen het product zich.
3. Til de trechtervergrendeling op.

1. Open de afdekking van de zichuitworp en breng de uitworptrechter aan derijkant aan op de steunpennen.

1. Laat de afdekking van de zichuitworp gegen de uitworptrechter aan de zijkant sluiten. Zorg ervoor dat de uitworptrechter aan de zich Kant stevig op+zijn plaats zit voordat u het product gebruikt.

Let op: Om de prestaties van de zichuitworp teverbeteren, installeert u de mulchplug.

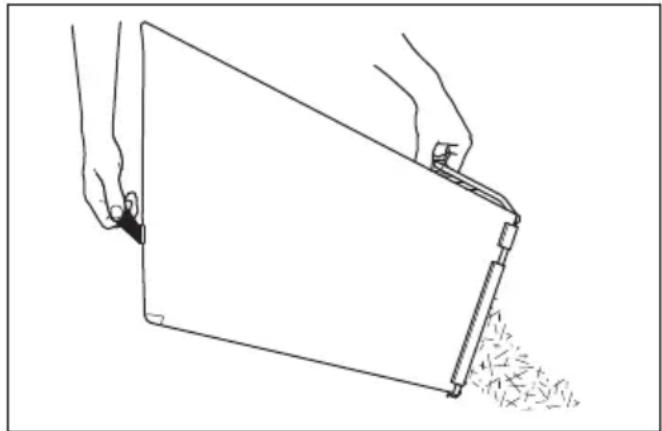

De grasopvangbak legen

OPGELET: Til de grasopvangbak op wanner u deze verplaatst om slijtage te voorkomen.

1. Til de grasopvangbak op met de framehendel.

2. Gebruik de framehendel en de zakhendel wanner u de grasopvangbak leegt.

Een goed resultaat verkrijgen

• Gebruik.altijd een scherp mes. Een bot mes geeft een onregelmatigresultaat en het snijvlak van het gras worden geel. Een scherp mes verbruikt ook minder energia dan een bot mes.

Maai nooit meer dan 1/3e van de lenghte van het gras af. Gebruik de hoogste maaihoogte wanner u het gras gaat maaien. Controller het resultaat en verlaag de snijhoogte tot een geschikt niveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.
- Til de achechterklep op en verwijder de grasopvangbak.
- Verwijder aangekoppelde mulchpluggen en mulchmessen.
- Sluit de achechterklep voordat u het product gebruikt.
Wanneer u het product gebruikt, worden het gemaaide gras onder de achechterklep uitgeworpen.
- Houd de kap van het maaidek schoon. Door ophoping van gras en vuil aan de binnenkant van de kap van het maaidek kannen de maairesultaten verminderen. Zie Binnenoppervlak van de kap van het maaidek reinigen op pagina 328.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen serviceworkplaats heeft, vraag hem dan maar de dichtstbijdijnde serviceworkplaats.

Onderhoudsschema

OPGELET: Zorg ervoor dat het luchtfilter aan de bovenkant zit en de grond nicht raakt wanner u het product Kantelt. Risico van schade aan de motor.

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Voor onderhoud dat is gemarkeerd met *:zie de instructies in Veiligheidsvoorzieningen op het product op pagina 320.

Onderhoud Elke dag Maandelijks Elk seizoen
Algemene inspectie uitvoeren X
Motoroliepeil controleren X
De olie verversen (de eerste keer na 5aar gebruik, cervolgens na elke 50aar gebruik)113			X
Product reinigen X
Snijuitrusting controleren X
Kap van het maaidek controleren * X
Motorremhendel controleren * X
Geluiddempo controleren * X
Onderhoud Elke dag Maandelijks Elk seizedoen
Controller de bougie. Reinig of verrang de bougie indien nodig X
Luchtfilter controleren X
Luchtfilter reinigen 114		X
Vervang het luchtfilter X
Brandstofsystemeem controleren X
Reinig de koelvinnen op de cilinder X
Controller de koppelingskabel en stel deze af (LC 151S, LB 251S, LB 256SP)			X
Reinig onder de transmissiekap (LB 251S) X

Algemene inspectie uitvoeren

• Controller of alle moeren en schroeven op het product goed zichn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
  Zorg dat de luchtinlaat op de bovenkant van de motor Niet is geblokkeerd.
• Reinig het product Niet met een hagedruksput.
• Als u water gebruikt om het product te reinigen, spuit dan geen water rechtsstreeks op de motor.

Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoftank.
2. Kantel het product. Zorg ervoor dat de bougie omhoog wijst.

OPGELET: Als het product met het luchtfilteraar beneden wordt geplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Reinigen onder de transmissiekap (LB 251S)

1. Leeg de brandstoftank.
2. Kantel het product. Zorg ervoor dat de bougie omhoog wijst.

OPGELET: Als het product met het luchtfilter maar beneden worden geplaatst, kan de motor beschadigd raken.

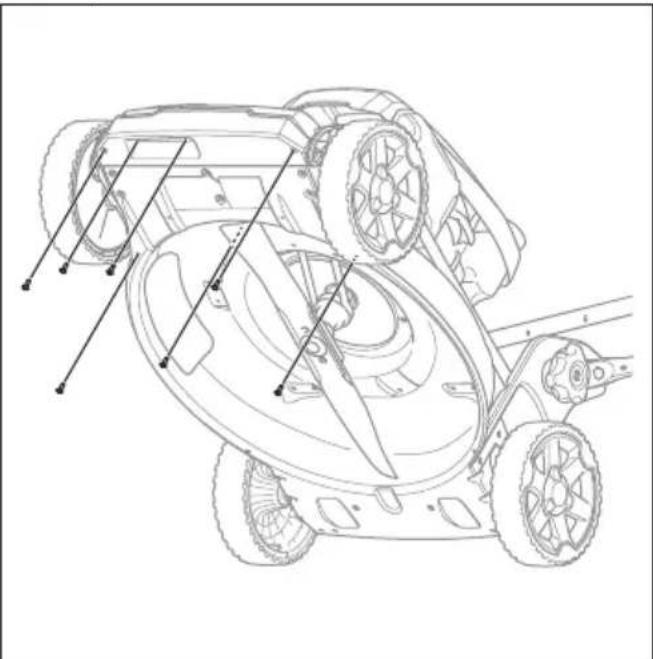

1. Verwijder de 7 schroeven.

1. Verwijder de transmissiekap.
2. Reinig het oppervlak met een borstel.

OPGELET: Water of verontreiniging.
onder de transmissiekap kan de
transmissie beschadigen.

1. Installeer de transmissiekap en draai de 7 schroeven vast.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk worden gestart.

WAARSCHUWING: Draag

beschemende handschoenen wanner u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controller de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting aktijd.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden verrangen.

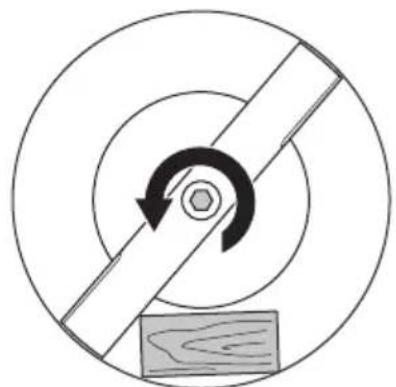

Mes verrangen

1. Zet het mes vast met een houten blok.

1. Verwijder de mesbout en de veerring.
2. Verwijder het mes.
3. Controller de messteun en de mesbout om te zien of er schade is.
4. Controller de motoras om te controleren of deze nicht is verbogen.

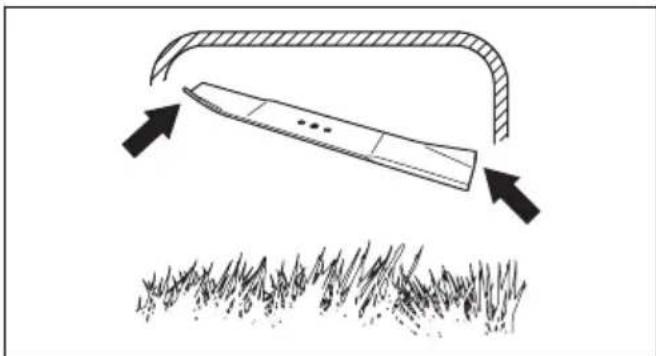

5. Wanner u hetijke mes bevestigt, richt dan de gebogen uiteinden van het mes waar de kap van het maaidek.

1. Controller of het mes is uitgelijnd met het midden van de motoras.

2. Zet het mes vast met een houten bloc. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.43 - 47

1. Draai het mes met de hand rond en controllerer of het vrij draait.

WAARSCHUWING: Draag

handschoenen van ditke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Oliepeil controlleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeiluit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.
5. Verwijder de peilstok.
6. Controller het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

De motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

1. Gebruik het product totdat de brandstoftank leeg is.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietankdop.
4. Plaats een opvangbak onder het product om de motorolie in op te vangen.
5. Kantel het product om de motorolieuit de olietank af te tappen.

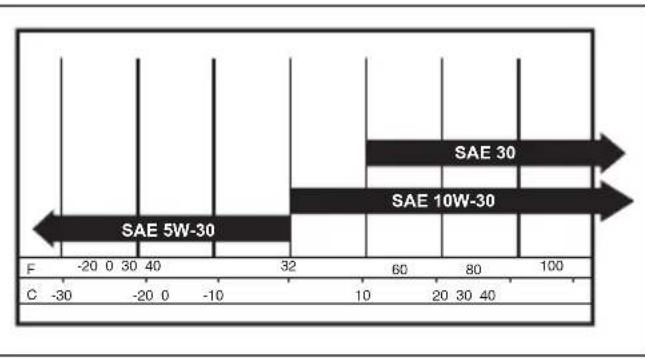

6. Vul bij met neue motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 334.
7. Controller het oliepeil. Zie Oliepeil controeren op pagina 329.

Bougie controlleren

OPGELET: Gebruik.altijd hetjuiste bougietype. Een verkeerd type bougie kan schade aan het productveroorzaken.

• Controller de bougie als de motor weinig vermogen—heeft, nicht gemakkelijk te starten is of stationair Niet goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental algijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deutsche is en controllerer of de afstand tussen de elektronen correct is, zie Technische gegevens op pagina 334.

• Vervang de bougie indien nodig.

Luchtfilter

Een vuil luchtfilter kan de motor beschadigen of ervoor zorgen dat deze Niet goed werkt. Onderhoud het luchtfilter vaker in stoffige omstandigheden. Zie

Onderhoud op pagina 327 voor informatie over het verwangen van het luchtfilter.

Let op: Vervang een beschadigd luchtfilter.altijd.

Het luchtfilter verwijderen en monteren

WAARSCHUWING: Draag veiligheidshandschoenen.

1. Duw de klemmen op het luchtfilterdeksel.
2. Verwijder voorzichtig het luchtfilterdeksel (A) van de motor.
3. Verwijder het luchtfilter (B).

1. Controller het luchtfilter op beschadigingen. Vervang een beschadigd luchtfilter.
2. Reinig en contrôleer het luchtfilter. Zie Het luchtfilter reinigen op pagina 330.
3. Monteer in omgekeerde volgorde van verwijderen.

Het luchtfilter reinigen

Een vuil luchtfilter kan de motor beschadigen of ervoor zorgen dat deze Niet goed werk. Onderhoud de luchtreiniger vaker in stoffige omstandigheden.

Zie Onderhoud op pagina 327 voor informatie over het verwangen van het luchtfilter.

1. Verwijder het luchtfilterdeksel en verwijder het filter.
2. Reinig het filter door het UIT te kloppen op een plat oppervlak. Gebruik geen oplosmiddelen met aardolie, kerosine of perslucht om het filter te reinigen.

Let op: Luchtfilters die langearend zich gebrukt,\ kunnen nicht volledig worden gereinigd. Vervang het\ luchtfilter regelmatig. Beschadigde luchtfilters\ moeten alsijd verwangen worden.

1. Zorg er bij het monteren van het luchtfilter voor dat het volledig gegen de filterhouser zit.

De uitworptrechter aan derijkant controlleren

De uitworptrechter aan de zijkant is bevestigd aan de uitvoeropening aan de zijkant van het product. Het vermindert de kans dat objeven worden uitgeworpen in de richting van de maaipositie van de gebruiker.

1. Controller of de uitworptrechter aan de zichkant nicht beschadigd is.
2. Controller de uitworptrechter aan de zijkant. Controller of u geen defecten ziet, zoals barsten of defekte veren die de deur dichtdukken.
3. Vervang de uitworptrechter aan de zijkant of de veren als deze beschadigd zijn.

Brandstofsysteme controleren

• Controller de brandstoftankdop en de afdichting van de brandstoftankdop om te zich of er geen schade is.
• Controller de brandstofslang om te controleren of er geenlekken,zijn. Als de brandstofslang beschadigd is,laatdeze dan door een servicemonteur verrangen.

De koppelingskabel afstellen (LC 151S, LB 251S, LB 256SP)

In de volgende situatuies要去 de koppelingskabel worden ingekort:

• De aandrijving van de wielen worden nicht ingeschakeld wonneer u aan de aandrijfhendel of desnelheidsregelhendel trekt.
• Het product beweegt langzaam wonneer de aandrijving van de wielen is ingeschakeld.

In de volgende situatuies要去 de koppelingskabel worden verlngd:

• Het product beweegt wanner de aandrijving van de wielen Niet is ingeschakeld.

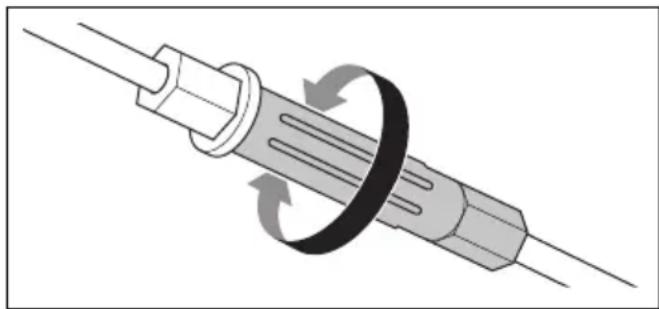

• Stel de koppelingskabel af.

a) Om de koppelingskabel in te korten, draait u de stelschroef linksom.
b) Om de koppelingskabel te verlungen, draait u de stelschroef rechtsom.

Neem contact op met uw servicedealer als het product na afstelling nog steeds Niet maar tevredenheid rijdt

Storingzoeken in de motor

Probleem Mogelijk oorzaak Opblossing
De motor start nicht. De ontstekingskabel is nicht correct aan-gesloten.		Sluit de ontstekingskabel aan op de bougie.
De brandstoffank is leeg. Vul de brandstoffank met het juiste type brandstof.
De brandstof is oud. Tap de brandstoffank en de carburateur af. Vul bij met weitere benzine.
Vuil in de carburateur of brandstoffleiding.		Reinig de carburateur en/of brandstoffleiding.
De bougie is defect. Pas de elektrodenafstand aan of reinig of verrang de bougie.
Er zit brandstof op de bougie. Reinig de bougie.
De motor stopt nicht. Het stopmechanisme is defect. Ontkoppel de ontstekingskabel van debougie. Laat onderhoud aan het productuitvoeren door een erkende servicework-plaats.
Probleem Mogelijk oorzaak Oplossing
De motor loopt nicht gelijkma-tig.	De ontstekingskabel is Niet correct aan-gesloten.	Sluit de ontstekingskabel aan op de bou-gie.
	De brandstoffleiding is verontreinigd of de brandstof is verouderd.	Maak de brandstoffank schoon. Vul de brandstoffank met neue brandstof van het juiste type.
	De brandstoffankdop is verstoct. Reinig de brandstoffankdop.
	Er is water of vuil in het brandstofsys-teem.	Tap de brandstoffank af. Vul de brand-stoffank met neue brandstof van het juiste type.
	Het luchtfilter is vuil. Maak het luchtfilter schoon.
	De carburateur moet worden afgesteld. Laat de carburateur afstellen door een servicedealer.
De motor wordt te heet. Het motoroliepeil is te laag. Vul motorolie bij.
	De luchtstroom is onvoldoende. Reinig het luchtfilter en het luchtfilter-huis.
	De carburateur moet worden afgesteld. Laat de carburateur afstellen door een servicedealer.
De motor slaat over wannerdeze op hoge snugheid draait.	De elektdenafstand van de bougie is te Klein.	Stel de elektdenafstand af.
Ongewone geluiden van de motorijdens normale belas-ting.	Verkeerd type benzine. Tap de brandstoffank en de carburateur af. Vul bij met nieuwe benzine. Zie Brandstof bijvullen op pagina 324. Indien het probleem zich blijft voordoen, neem dan contact op met uwplaatselijke servicedealer.
De motor draait nicht soepel bijstationair toerental.	De bougie is verruild, defect of de elek-trodenafstand is te groot.	Pas de elektdenafstand aan of ver-vang de bougie.
	De carburateur moet worden afgesteld. Stel de carburateur af.
	Het luchtfilter is vuil. Maak het luchtfilter schoon.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het producten de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, können tot brand leiden.
• Gebruik algtd goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoftank voordat u het product voor langereijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren

• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.
  Bewaar het product in een droge en vorstvrijeruiimte.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.

• Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.

• Wanner het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	LC 151 LC 151S LB	251S LB 256SP
Motor
Merk Husqvarna Husqvarna Husqvarna	Husqvarna
Motortype Enkelvoudige ci-	linder, 4-takt, ge-forceerde lucht-koeling, bovenlig-gende kleppen	Enkelvoudige ci-linder, 4-takt, ge-forceerde lucht-koeling, bovenlig-gende kleppen	Enkelvoudige ci-linder, 4-takt, ge-forceerde lucht-koeling, bovenlig-gende kleppen	Enkelvoudige ci-linder, 4-takt, ge-forceerde lucht-koeling, bovenlig-gende kleppen
Cylinderinhoud, cm3	166 166 166 166
Toerental, tpm 2800 2800 2800 2800
Nominaal motorvermogen, kW115	2,7 2,7 2,7 2,7
Ontstekingssysteme
Bougie Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodenafstand, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Brandstof-/smeersysteme
Type motorsmeermiddel Spatten Spatten	en Spatten Spatten
Inhoud brandstoftank, liter 1,0 1,0 1,0	1,0
Inhoud olietank, liter	0,5 0,5 0,5 0,5
Motorolie116	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30	Husqvarna SAE30
Gewicht
Met lege tanks, kg	31,1	32,6	32,0	33,1
Geluidsemissies117
Geluidsvermogenniveau, gemeten dB(A)	97	97	95	98
Geluidsvermogensniveau, gegaran-deerd, LWA dB (A)	98	98	96	98
	LC 151 LC 151S LB 251S LB 256SP
Geluidsniveau118
Geluidsdruk niveau bij hetoor van de gebruiker, dB(A)	85 85 82 88
Trillingsniveau119
Trillingsniveau handgreep, m/s2	8,5 8,5 4,7 7,5
Snijuitrusting
Maaihoogte, mm 25-75 25-75 25-75 25-75	-75
Maiaibreedte, mm 510 510 510 560
Maaisystem Opvang / Bio-	Clip® / zijuitworp	Opvang / Bio-Clip® / zijuitworp	BioClip® / zijuit- worp	BioClip® / zijuit- worp
Blad - standard Opvang	598562601	Opvang 598562601	Mulch 597683901	Mulch 598563601
Blad - accessoire Mulch	597683901	Mulch 597683901	-	-
Capaciteit grasopvangbak, liter 65 65	-
Aandrijving
Loopsnelheid, km/h - 3,6 4,0 3,6

EU-verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de gazonmaaier Husqvarna LC 151, LC 151S, LB 251S, LB 256SP van het一年多 en nieuwer, voldoet aan de voorschriften van de RICHTLIJN VAN DE RAAD:

van 8 Juni 2011 over de "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU
van 17 mei 2006 'met betrekking tot machines' 2006/42/EG
van 26 februi 2014 "met betrekking tot elektramagnetische compatibiliteit" 2014/30/EU
van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu" 2000/14/EG

Zie Technische gegevens voor informatie over geluidsemissies.

De volgende normen zijn van toepassing:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Tenzij anders vermeld, betreft het de meest recente versies van de hierboven genoemde normen.

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden heeft de overeenstemming beoordeeld volgens bijlage VI van richtlijn 2000/14/EG.

Huskvarna, 2021-11-30

Claes Losdal, Development Manager/Garden Products (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

INNHOLD

Innledning 337

Sikkerhet. 338

Montering. 341

Drift. 343

Vedlikehold 346

Echipament de protectie personala

AVERTISMENT: Inainte de a utilizes produsul, citi instruuntile de averizare de mai jos.
