Produkttyp	Selbstfahrender Schubrasenmäher
Marke	Husqvarna
Modell	LB 256SP
Motortyp	4-Takt, Einzylinder, OHV, Zwangsluftkühlung
Hubraum	166 cm³
Nennleistung	2,7 kW
Kraftstofftankvolumen	1,0 L
Öltankvolumen	0,5 L (Öl SAE 30)
Motorschmierung	Durch Spritzöl
Schnittsystem	BioClip (Mulchen) / Seitenauswurf
Schnittbreite	560 mm
Schnitthöhe	25 - 75 mm (hebelverstellbar)
Gewicht (leere Behälter)	33,1 kg
Garantierter Schallleistungspegel	98 dB(A)
Schalldruckpegel am Ohr	88 dB(A)
Vibrationen am Handgriff	7,5 m/s²
Vorschubgeschwindigkeit	3,6 km/h (selbstfahrend)
Zündkerze	Husqvarna HQT-7 (Elektrodenabstand 0,7-0,8 mm)
Stoppmechanismus	Motorbrems (Sicherheitsgriff)
Getriebe	Hinterradantrieb, verstellbar

Häufig gestellte Fragen - LB 256SP HUSQVARNA

Wie starte ich den Rasenmäher LB 256SP?

Stellen Sie sich hinter den Rasenmäher. Halten Sie den Motorbremsgriff gegen den Bügel. Greifen Sie den Griff des Anlasserseils und ziehen Sie langsam, bis Sie einen Widerstand spüren, dann ziehen Sie kräftig, um den Motor zu starten.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob das Zündkabel richtig an der Zündkerze angeschlossen ist, der Kraftstofftank nicht leer ist und das Benzin frisch ist. Reinigen oder ersetzen Sie die Zündkerze bei Bedarf. Lesen Sie das Kapitel Motorstörungsbehebung in der Anleitung.

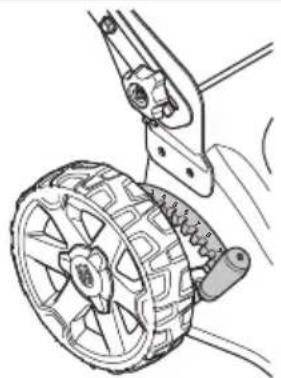

Wie stelle ich die Schnitthöhe ein?

Bewegen Sie den Schnitthöhenhebel nach hinten, um die Höhe zu erhöhen, nach vorne, um sie zu verringern. Stellen Sie die Höhe nicht zu niedrig ein, um zu vermeiden, dass das Messer den Boden berührt.

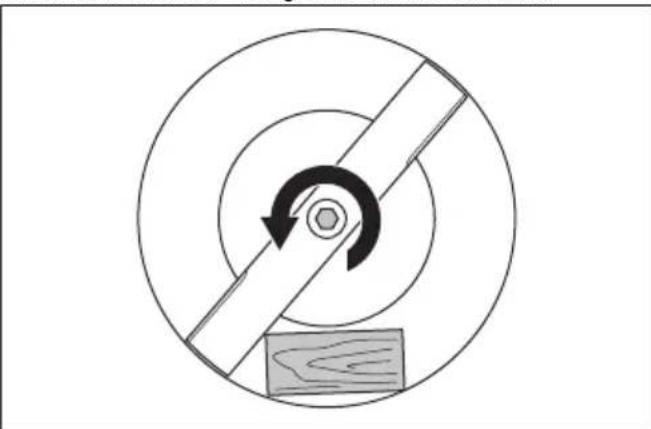

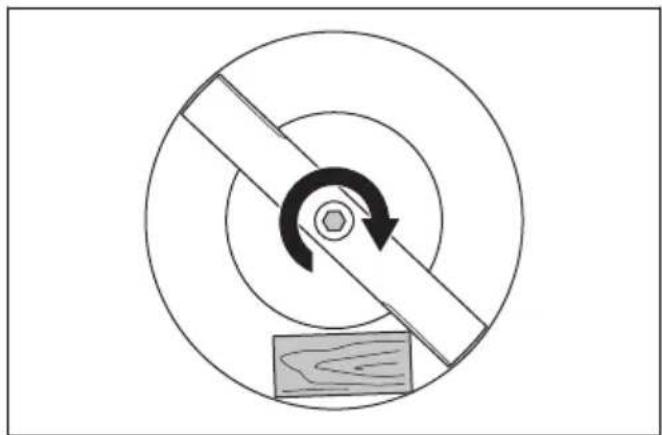

Wie ersetze ich das Messer?

Trennen Sie das Zündkabel. Blockieren Sie das Messer mit einem Holzblock. Entfernen Sie die Schraube und die Unterlegscheibe, dann das Messer. Montieren Sie das neue Messer mit der Schneide zum Mähgehäuse. Ziehen Sie die Schraube mit 43-47 Nm an.

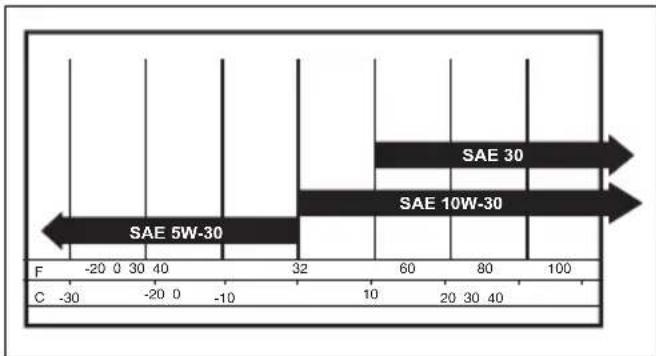

Wie lasse ich das Motoröl ab?

Lassen Sie den Motor laufen, bis der Kraftstofftank leer ist. Trennen Sie das Zündkabel. Entfernen Sie den Öldeckel, neigen Sie den Rasenmäher über einen Behälter, um das Öl abzulassen. Füllen Sie mit neuem SAE 30 Öl (0,5 L) auf.

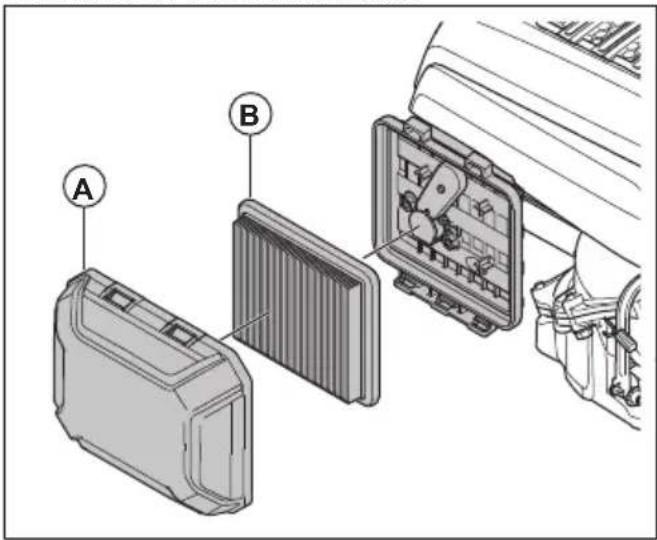

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilterdeckel, indem Sie die Clips drücken. Nehmen Sie den Filter heraus und klopfen Sie ihn gegen eine flache Oberfläche, um ihn zu reinigen. Verwenden Sie kein Benzin oder Druckluft. Ersetzen Sie den Filter, wenn er beschädigt ist.

Warum überhitzt der Motor?

Mögliche Ursachen sind ein zu niedriger Ölstand, ein verschmutzter Luftfilter oder eine falsche Vergasereinstellung. Überprüfen Sie den Ölstand, reinigen Sie den Luftfilter und lassen Sie bei Bedarf den Vergaser von einem Fachmann einstellen.

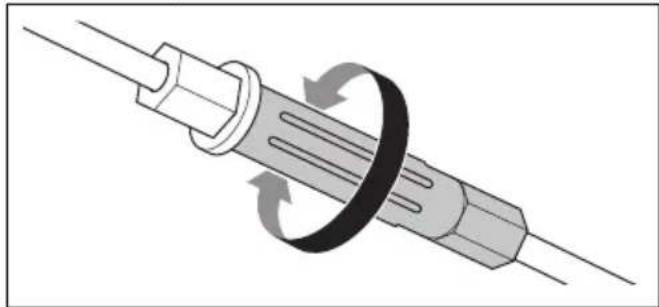

Wie stelle ich das Kupplungsseil ein?

Wenn der Antrieb nicht einrastet oder der Rasenmäher langsam fährt, verringern Sie die Seillänge, indem Sie die Einstellschraube gegen den Uhrzeigersinn drehen. Wenn er ohne Befehl fährt, erhöhen Sie die Länge durch Drehen im Uhrzeigersinn.

Welcher Kraftstofftyp soll verwendet werden?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von mindestens 90 RON (87 AKI). Bevorzugen Sie wenn möglich umweltfreundliches Alkylatbenzin. Verwenden Sie kein Benzin mit einer niedrigeren Oktanzahl.

Wie lagere ich den Rasenmäher im Winter?

Entleeren Sie den Kraftstofftank. Reinigen Sie den Rasenmäher. Lagern Sie ihn an einem trockenen, frostfreien Ort. Sichern Sie ihn gegen unbefugten Zugriff. Lesen Sie das Kapitel Transport, Lagerung und Entsorgung.

BEDIENUNGSANLEITUNG LB 256SP HUSQVARNA

DE Bedienungsanweisung 80-100

EL O8nyiecs xpnoans 101-121

Fehlersuche am Motor. 95

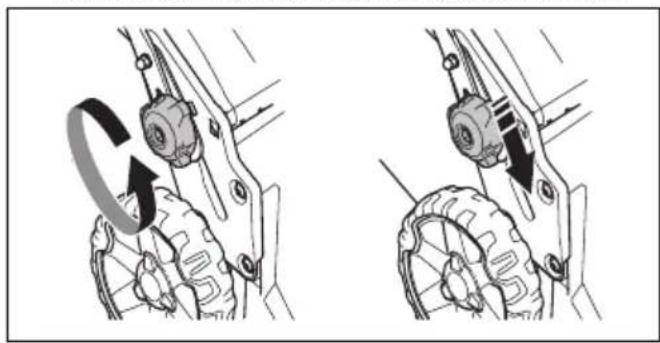

Transport, Lagerung und Entsorgung. 96

Technische Daten. 98

EU-Konformitäserklarung 100

Einleitung

Gerätebeschreibung

Das Gerat ist ein handgeführter Rasenmacher. Befestigen Sie bei LC 151, LC 151S den Grasfänger, um den Grasschnitt aufzufangen. Bringen Sie das seitliche Auswurfprallblech für den Seitenauswurf des Grases an. Bringen Sie bei LC 151, LC 151S ein MulchKit an, um das Gras in Dünger zu schneiden.

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Gras.
Verwenden Sie das Gerät nicht für andere Aufgaben.

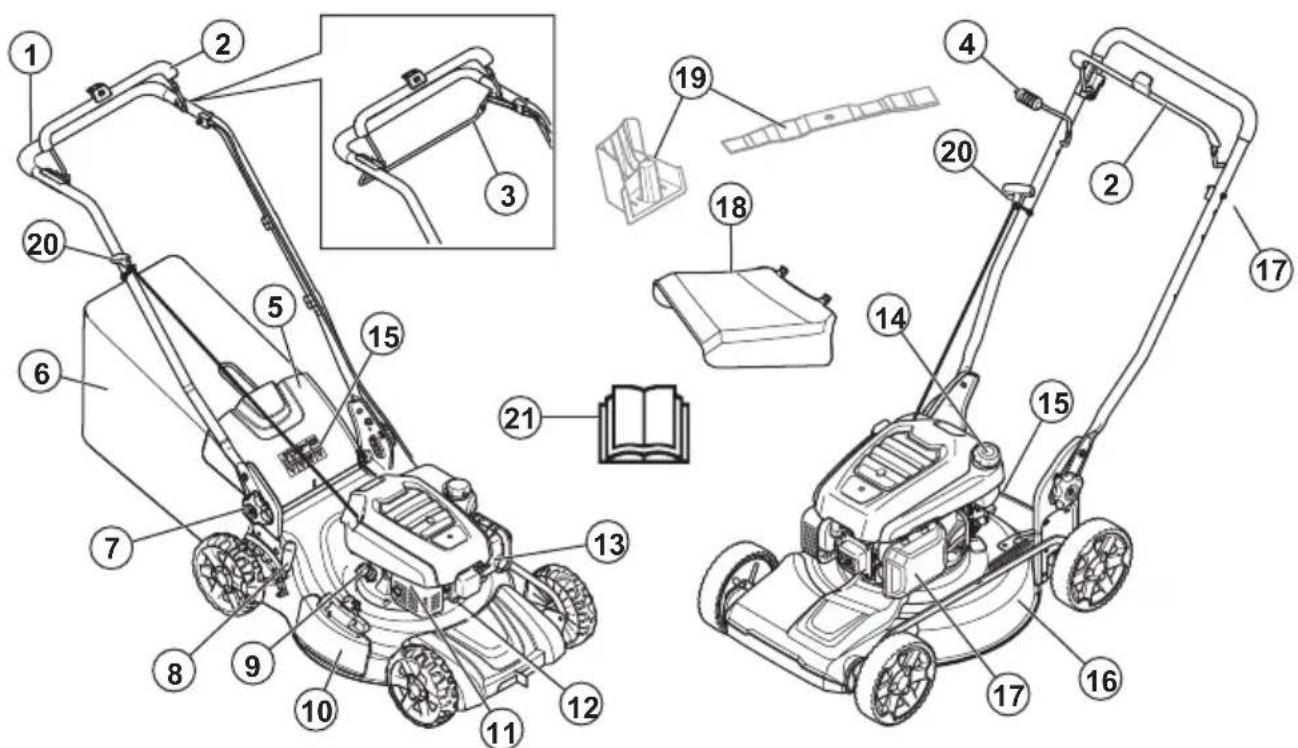

Geräteübersicht

1. Lenker
2. Motorbremsgriff
3. Antriebsgriff (LC 151S, LB 256SP)

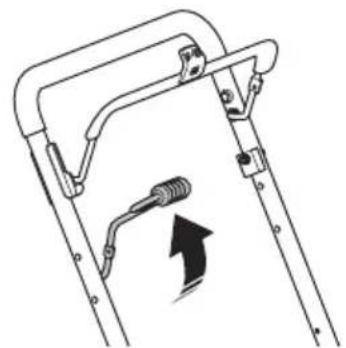

4. Antriebshebel (LB 251S)
5. Heckklappe (LC 151, LC 151S)

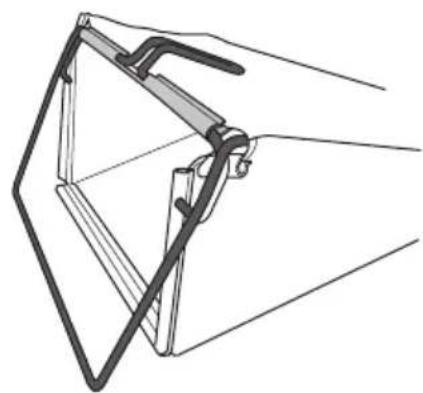

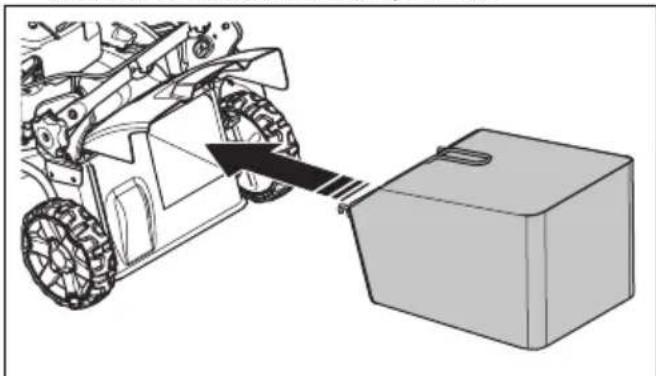

6. Grasfanger (LC 151, LC 151S)

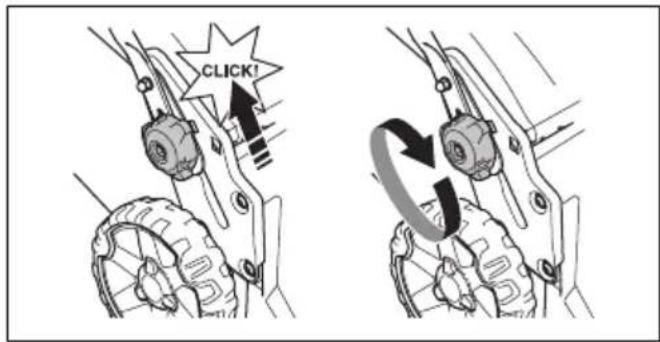

7. KnöpfzurEinstellung derGriffhohe
8. Schnitthöhenhebel
9. Oldeckel und Messstab

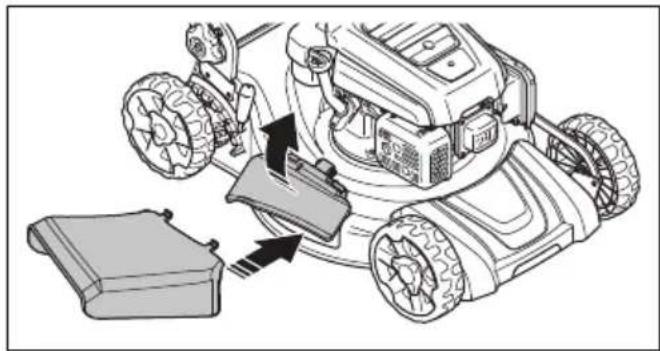

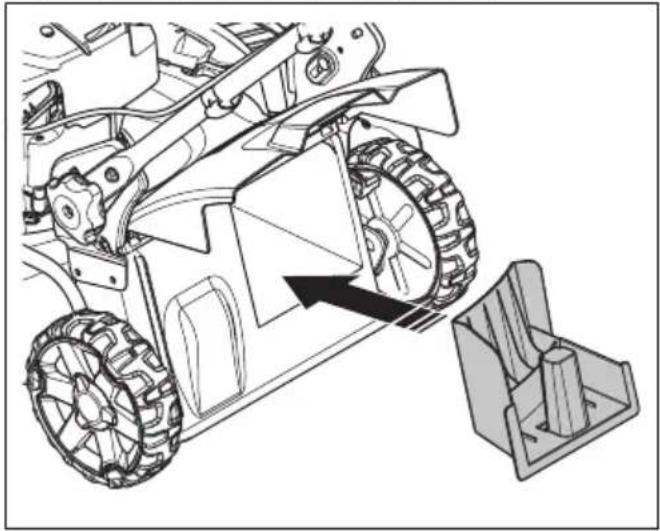

10. Abdeckung Seitenauswurf

11. Schalldämpfer

12. Zündkerze
13. Vergaser
14. Kraftstofftankdeckel
15. Symbole
16. Schneidwerkabdeckung
17. Luftfilter
18. Seitliches Prallblech

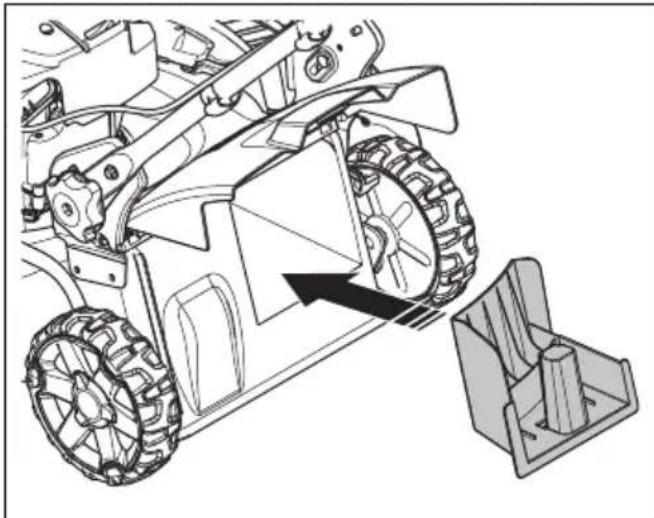

19. Mulch-Kit (Zubehör für LC 151, LC 151S)
20. Startseilgriff

21. Bedienungsanleitung

Symbole auf dem Gerät

WARNING! Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tõdliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Achten Sie auf hochgeschleuderte und abprallende Gegenstände.

Andere Personen oder Tiere müssen sich in sicheren Abstand vom Arbeitsbereich befinden.

Warning: Halten Sie Hände und Fuß von der rotierenden Klinge fern.

Warning: Halten Sie Hände und Fuß von rotierenden Teilen fern.

Schalten Sie vor der Durchführung von Reparatur- oder Wartungsarbeiten den Motor aus, und entfern den Sie das Zündkabel.

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

Umweltbelastende Gerauschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerats ist im Abschnitt „Technische Daten" und auf dem Geräteschild angegeben.

Brandgefahr.

Atmen Sie keine Abgase ein. Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftinges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innenaufen oder in geschlossenen Räumen.

HeiSe Oberfläche.

Befüllen Sie den Motor mit Öl, bevor Sie das Gerät starten.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für eine gewerbliche Bereiche.

Produktafung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

das Gerät nicht ordnungsgemäß repariert wird.
- das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
- ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
- das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Emissionen nach Euro V

WARNING: Bei jeglichen Manipulationen des Motors erlischt die EU-Typgenehmigung fur these Produkt.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolggt werden, kann this zu Verletzungen oder zum Tod führen.
• Dieses Gerät erzeuft beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollen den Personen mit einem medizinischen Implantat vor der Nutzung diesen Geräts ihren Arzt und den Hersteller des Implantats konsultieren.
• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sicher sind, wie das Gerät in einer bestimmten Situation zu bedienen ist, unterbrechen Sie die Arbeit und wenden sich an ihren Husqvarna Handler, bevor Sie fortfahren.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Halten Sie das Gerät sauber. Stellen Sie sicher, dass Symbole und Aufkleber deutlich lesbar sind.
• Lassen Sie keine andere Person das Gerät verwenden, es sei dann, Sie haben sich zuvor

vergewissert, dass diese Person den Inhalt der Bedienungsanleitung gelesen und verstanden hat.

• Lassen Sie nicht zu, dass Kinder das Gerät verwenden.
• Halten Sie Kinder vom Arbeitsbereich fern. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Erlauben Sie nicht, dass Personen ohne Kennnis der Anweisungen das Gerät bedieten.
• Stellen Sie sicher, dass Personen mit verminderter physischer oder psychischer Leistungsfähigkeit theses Gerät nicht unbeobachtet verwenden. Es muss immer ein verantwortlicher Erwachsener anwesend sein.
• Verwenden Sie das Gerät nicht, wenn Sie mäde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medicamenten stehen. Dies wirkt sich negativ auf ihre Sehrkraft, ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.
• Verwenden Sie das Gerät nicht, wenn es defekt ist.
• Verändern oder verwenden Sie these Gerät nicht, wenn die Möglichkeit besteht, dass andere es verändert haben.
• Nehmen Sie keine Änderungen an der Einstellung der Motordrehzahlregelung vor.

Sicherheit im Arbeitsbereich

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entfernen Sie Gegenstände wie Åste, Zweige und Steineaus dem Arbeitsbereich, bevor Sie das Produkt verwenden.
• Gegenstände, die auf die Schneidausrüstung treffen, können herausgeschleudert werden und Personen und Gegenständen Schaden zufugen. Halten Sie andere Personen und Tiere in einem sicheren Abstand zum Produkt.
• Benutzen Sie das Produkt niemals bei schlechtem Wetter wie Nebel, Regen, starkem Wind, intensiver Kälte und bei der Gefahr eines Blitzeinschlags. Die Verwendung des Produkts bei schlechtem Wetter oder an feuchten oder nassen Stellen ist anstrengend. Schlechetes Wetter kann gefährliche Zustände wie rutschige Oberflächen verursachen.
• Achten Sie auf Personen, Gegenstände und Situationen, die einen sicheren Betrieb des Produkts verhindern können.
• Achten Sie auf Hindernisse wie Wurzeln, Steine, Zweige, Lieder und Gruben. Langes Gras kann Hindernisse verdecken.

• Das Mähen von Gras an Steigungen kann gefährlich sein. Verwenden Sie das Produkt nicht in einem Gelände mit einer Neigung von mehr als 15^ .

• Betreiben Sie das Produkt quer zum Hang. Bewegen Sie sich nicht nach oben und nach unter.

• Seien Sie vorsichtig, wenn Sie um versteckte Ecken oder Objekte herum fahren, die ihre frei Sichte verhindern.

Arbeitssicherheit

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie theses Produkt nur zum Mahen von Rasenflächen. Es ist nicht erlaubt, das Produkt für andere Aufgaben zu verwenden.
• Benutzen Sie eine persönliche Schutzausrüstung.
  Siehe Personenliche Schutzausrüstung auf Seite 83.
• Stellen Sie sichere, dass Sie wissen, wie der Motor in einem Notfall schnell gestoppt werden kann.
• Starten Sie den Motor niemals in einem geschlossenen Raum oder in der Höhe von brennbarem Material. Die Motorabgase sind frei und können Funken enthalten, die einen Brand verursachen können.
• Starten Sie das Produkt nicht, bevor die Klinge und alle Abdeckungen korrekt befestigt sind. Eine falsch befestigte Klinge kann sich losen und Personenschaden verursachen.
• Stellen Sie sicher, dass die Klinge nicht auf Gegenstände wie Steine und Wurzeln trifft. Dies kann die Klinge beschädigen und die Motorwelle verbieren. Eine verbogene Achse führt zu starken Vibrationen und birgt ein hohes Risiko, dass die Klinge sich lost.
• Wenn die Klinge auf ein Objektiv trifft oder Vibrationen auftreten, müssen Sie das Produkt sofort abstellen. Ziehen Sie das Zündkabel von der Zündkerze ab. Untersuchen Sie das Produkt auf beschädigte Teile. Reparieren Sie Schäden oder halten Sie einen autorisierten Kundendienst die Reparatur durchfuhren.
• Befestigen Sie die Motorbremse niemals fest am Griff, wenn der Motor lauft.
• Stellen Sie das Produkt auf eine stabile, flache Oberfläche und starten Sie es. Stellen Sie sicher, dass die Klinge nicht den Boden oder ein anderes Objekt berührt.
• Bleiben Sie immer hinter dem Produkt, wenn Sie es betreiben.
• Lassen Sie alle Räder auf dem Boden bleiben und halten Sie den Griff mit 2 Handen, wenn Sie das Produkt betreiben. Halten Sie Hände und Fuß von den rotierenden Rasenmaherklingen fern.
• Kippen Sie das Produkt nicht, wenn der Motor lauft.
• Seien Sie vorsichtig, wenn Sie das Produkt nach halten ziehen.
• Hebien Sie das Produkt nicht hoch, wenn der Motor lauft. Wenn Sie das Produkt anheiten müssen,

schalten Sie zunachst den Motor aus undziehen Sie das Zündkabel von der Zündkerze ab.

• Gehen Sie nicht rückwärts, wenn Sie das Produkt betreiben.
• Stellen Sie den Motor ab, wenn Sie sich über Bereiche ohne Gras bewegen, zum Beispiel Wege aus Kies, Stein und Asphalt.
• Rennen Sie nicht mit dem Produkt, wenn der Motor lauft. Gehen Sie immer, wenn Sie das Produkt benutzen.
• Stellen Sie den Motor ab, bevor Sie die Schnitthöhe verändern. Verändern Sie die Einstellungen niemals, wenn der Motor lauft.
• Lassen Sie das Produkt niemals aus den Augen, wenn der Motor lauft. Stellen Sie den Motor ab und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht.

Sicherheitshinweise für den Betrieb

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Die persönliche Schutzausrücktung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihr hem Handler bei der Auswahl der richtigen Ausrüstung unterstützen.
  Tragen Sie einen Gehorschutz, wenn der Gerauschpegel higher als 85 dB ist
• Tragen Sie rutschfeste Sicherheitsstiefel oder - schuhe. Verwenden Sie keine offenen Schuhe, und gehen Sie nicht barfuß.
  Tragen Sie schwere, lange Hosen.
  Tragen Sie bei Bedarf Schutzhandschuhe, beispiselsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen.
• Führer Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an ihre Husqvarna-Servicewerkstatt.

So überprüfen Sie den Schneidschutz

Der Schneidschutz verringt Vibrationen im Gerät und das Verletzungsrisiko durch die Klinge.

• Untersuchen Sie die Schneidewerkabdeckung, um sicherzustellen, dass es keine Beschädigungen wie zum Beispiel Risse gibt.

So führn Sie eine Prüfung des Motorbremsgriffs durch

Der Motorbremsgriff stoppt den Motor. Wenn der Motorbremsgriff losgelassen wird, stoppt der Motor.

• Starten Sie den Motor, und setzen Sie den Motorbremsgriff los. Wenn der Motor nicht innerhalb von 3 Sekunden stoppt, setzen Sie die Motorbremse von einer autorisierten Husqvarna-Servicewerkstatt einstehen.

So prüfen Sie die wichtere Abdeckung

Das hintere Prallblech verringert das Risiko, dass Gegenstände in Richtung des Bedieners ausgeworfen werden.

• Vergewissern Sie sich, dass die wichtere Abdeckung nicht beschädigt ist.
• Stellen Sie sicher, dass die Federn, die die hintere Abdeckung schlieben, nicht beschädigt sind.
• Ersetzen Sie beschädigte Federn und Teile.
• Stellen Sie sichere, dass sich die hintere Abdeckung problemlos an den Scharnieren bewogen lasst.

Schalldampfer

Der Schalldampfer sentk den Gerauschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern.

Verwenden Sie das Gerät nicht, wenn der Schalldämpfer feht oder defekt ist. Ein defekter Schalldämpfer erhöht den Gerauschpegel und die Brandgefahr.

WARNING: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf lauft, sehr heißt. Seien Sie in der Höhe von entzündlichen Materialien und/oder Dämpfen besonderss vorsichtig, um Brandgefahr zu verhindern.

So prufen Sie den Schalldampfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um Sicherzustellen, dass er richtig angebracht und nicht beschadigt ist.

Sicherer Umgang mit Kraftstoff

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfern den unerwänschten Kraftstoff bzw. das Öl und halten Sie das Gerät trocknen.
• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschüten.
• Lassen Sie keinen Kraftstoff auf ihren Körper gelangen, Denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf ihre Haut gelamt, waschen Sie diesen mit Wasser und Seite ab.
• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.
• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergeführlich, und die Dämpfe sind explosiv und konnen zu Verletzungen oder)sagar zum Tod führen.
• Atmen Sie die Kraftstoffdämpfe nicht ein, Denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.
• Rauchen Sie nicht in der Höhe des Kraftstoffs oder des Motors.
• Stellen Sie keine freißen Gegenstände in der Nähdes Kraftstoffs oder Motors ab.
• Füllen Sie keinen Kraftstoff nach, während der Motor lauft.
• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.
• Offnen Sie vor dem Nachfüllen den Tankdeckel langsam und setzen Sie den Druck vorsichtig entweichen.
• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Erstickten oder eine Kohlenmonoxidvergifting führen.
• Schrauben Sie den Kraftstofftankdeckel fest zu. Wenn der Tankverschluss nicht fest zugeschraubt ist, besteht Feuergefahr.
• Bewegen Sie das Produkt vor dem Starten mindestens 3 m von der Stelle fort, an der Sie den Tank befüllt hatten.
• Füllen Sie den Kraftstofftank nicht vollständig auf. Durch Hitzedehynt sich der Kraftstoff aus. Lassen Sie deshalb einen Freiraum im oberen Bereich des Kraftstofftanks.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftinges und sehr gefährliches Gas. Starten Sie den Motor nicht in Innenräumen oder in geschlossenen Räumen.
- Bevor Sie an dem Produkt eine Wartung durchfuhren, schalten Sie den Motor aus undziehen Sie das Zündkabel von der Zündkerze ab.
- Tragen Sie Schutzhandschuhe, wenn Sie an der Schneiedausrüstung eine Wartung durchführren. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.
- Zubehörteile und Änderungen am Produkt, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen.

Verändern Sie das Produkt nicht. Verwenden Sie immer Teile, die vom Hersteller genehmigt wurden.

• Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Produkts.
• Führer Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Alle anderen Wartungsarbeiten müssen von einer autorisierten Husqvarna Servicewerkstatt durchgeführt werden.
• Lassen Sie eine autorisierte Husqvarna Serviceworkstatt das Produkt regelmäßig warten.
• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile.

Montage

Einleitung

WARNING: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationenlesen und verstehen.

WARNING: Ziehen Sie den Zündkerzenstecker von der Zündkerze ab, bevor Sie das Gerät zusammenbauen.

So montieren Sie den Griff

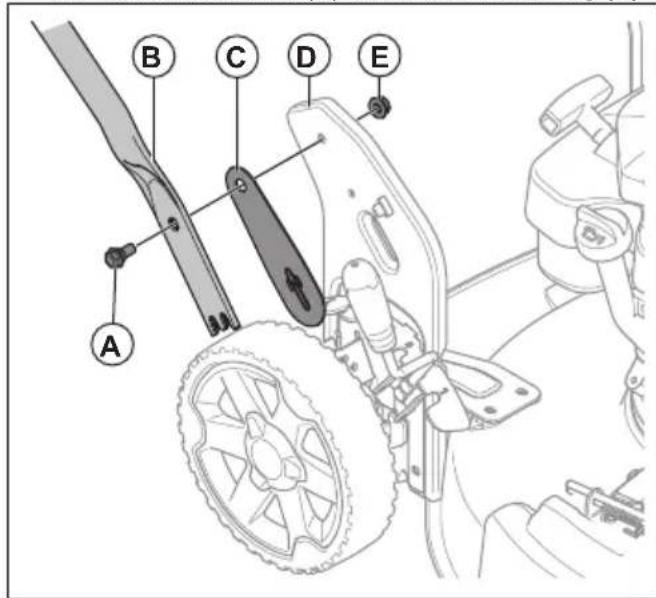

1. Schieber Ben Sie die Schraube (A) durch den Griff (B), die Kunststoffscheibe (C) und die Griffhalterung (D).

1. Ziehen Sie die Mutter (E) vollständig fest.

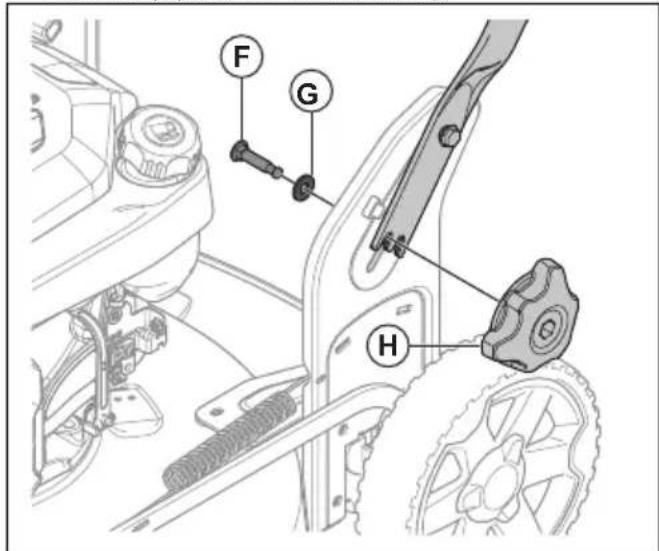

2. Schieber Ben Sie die Schraube (F) durch die Scheibe (G) und die Griffhalterung.

1. Ziehen Sie den Knopf (H) vollständig fest.

So stellen Sie den Handgriff ein

1. Losen Sie die unteren Knöpf.
2. Schieben Sie die Knöpfe zum unteren Ende der Nuten an der linken und rechten Seite des Geräts.

1. Stellen Sie die Höhe des Griffs in einer der 2- verfügbaren Positionen ein.

2. Bewegen Sie die Knöpfene nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu horen ist.

1. Ziehen Sie die Knöpfte vollständig fest.

So bringen Sie das Gerät in die Transportposition

1. Lösen Sie die unteren Knöpfe.
2. Schieben Sie die Knöpfe zum unteren Ende der Nuten an der linken und rechten Seite des Geräts.

1. Klappen Sie den Griff nach vorn.

So bringen Sie das Gerät in die Betriebsposition

1. Klappen Sie den Griff nach oben.

1. Bewegen Sie die Knöpfene nach oben in Richtung Griff, bis sie den Anschlag erreichen und ein Klicken zu horen ist.

1. Ziehen Sie die Knöpfe vollständig fest.

So montieren Sie den Grasfänger (LC 151, LC 151S)

1. Befestigen Sie den Rahmen des Grasfängers am Grasfangbeutel, sodass der starre Teil des Beutels nach unten weist. Sorgen Sie dazu, dass sich der Rahmengriff stets außerhalb des Beutels befindet.

1. Befestigen Sie den Grasfangbeutel mit den Klammern am Rahmen.

Betrieb

Einleitung

WARNING: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationenlesen und verstehen.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen
• Informationen über Produkte und -wartung sowie entsprechende Hilfe dazu.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobiltelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

Bevor Sie das Produkt in Betriebnehmen

1. Lesen Sie die Bedienungsanleitung sorgfältig durch, und vergewissem Sie sich, dass Sie die Anweisungen verstehen.

2. Untersuchen Sie die Schneidausrüstung, um Sicherzustellen, dass sie ordnungsgemäß befestigt und eingestellt ist. Siehe So prifen Sie die Schneidausrüstung auf Seite 92.

3. Füllen Sie es in den Kraftstofftank. Siehe So füllen Sie Kraftstoff ein auf Seite 87.

4. Füllen Sie den Öltank, und überprüfen Sie den Ölstand. Siehe So prufen Sie den Ölstand auf Seite 93.

So füllen Sie Kraftstoff ein

Falls vorhanden, verwenden Sie schadstoffarmes Benzin/Alkylatbenzin. Wenn schadstoffarmes Benzin/ Alkylatbenzin nicht verfügbar ist, verwenden Sie ein qualitativ hochwertiges, bleifreies Benzin oder verbleites Benzin mit einer Oktanzahl von mindestens 90.

ACHTUNG: Verwenden Sie kein Benzin mit einer geringeren Oktanzahl als 90 RON (87 AKI). Dadurch kann das Gerät beschädigt werden.

1. Offnen Sie den Tankdeckel langsam, damit der Druck entweichen kann.
2. Füllen Sie langsam mit einem Kraftstoffkanister auf. Wenn Sie Kraftstoff verschütten, entfern den Sieihn mit einem Tuch und halten Sie den verbleibenden Treibstoff trocknen.

1. Säubern Sie den Bereich um den Tankdeckel herum.
2. Schrauben Sie den Kraftstoffdeckel fest zu. Wenn der Tankdeckel nicht fest zugeschraubt ist, besteht Feuergefahr.
3. Bewegen Sie das Gerät vor dem Starten mindestens 3 m (10 ft) von der Stelle fort, an der Sie den Tank befindt hatten.

So stellen Sie die Schnitthöhe ein

1. Bewegen Sie den Schnitthöhenhebel nach hinten, um die Schnitthöhe zu erhöhen.
2. Bewegen Sie den Schnitthöhenhebel nach vorne, um die Schnitthöhe zu verringn.

ACHTUNG: Stellen Sie die Schnitthöhe nicht zu niedrig ein. Die Klingen konnen auf den Boden treffen, wenn die Oberfläche des Rasens nicht eben ist.

So starten Sie das Gerät

1. Stellen Sie sicher, dass das Zündkabel mit der Zündkerze verbunden ist.
2. Halten Sie sich immer hinter dem Gerät auf.
3. Halten Sie den Motorbremsgriff gegen den Lenker.

1. Halten Sie den Startseilgriff mit ihrer rechten Hand.
2. Ziehen Sie langsam das Startseil, bis Sie etwas Widerstand spuren.
3. Ziehen Sie kräftig, um den Motor anzulassen.

WARNING: Wickeln Sie das Startseil nicht um ihre Hand.

So treiben Sie die Räder an LC 151S & LB 256SP

• Drücken Sie den Antriebsgriff in die Richtung des Lenkers.

• Lassen Sie den Antriebsgriff los, um den Antrieb zu deaktivieren, z. B. wenn Sie sich einem Hindernis nahern.
• Bevor Sie das Gerät nach hintenziehen, kuppeln Sie den Antrieb aus und schiben das Gerät ca. 10 cm nach vorne.

So treiben Sie die Räder an (LB 251S)

Ziehen Sie den Antriebshebel in die Richtung des Lenkers.

• Drücken Sie den Antriebshebel vom Lenker weg, um den Antrieb zu deaktivieren, z. B. wenn Sie sich einem Hindernis nahern.
  Hinweis: Der Antrieb wird automatisch deaktiviert, sobald sie den Motorbremsgriff loslassen.
• Bevor Sie das Gerät nach hintenziehen, drücken Sie den Antriebshebel vom Lenker weg und schiben das Gerät ca. 10 cm nach vorne, um den Antrieb vollständig zu deaktivieren.

So stoppen Sie das Gerät

• Um nur den Antrieb zu stoppen, halten Sie den Antriebsgriff (LC 151S, LB 256SP) oder den Antriebshebel (LB 251S) los.
• Um den Motor zu stoppen, halten Sie den Motorbremsgriff los.

So verwenden Sie das Gerät mit dem Grasfänger (LC 151, LC 151S)

WARNING: Bedieren Sie das Gerät nicht ohne Grasfänger oder mit geöffneter hinterer Abdeckung. Objekte konnen herausgeschleudert werden und den Bediener verletzen.

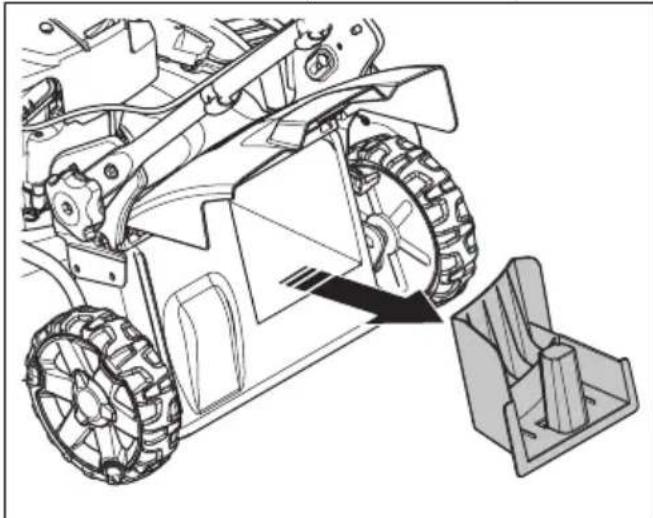

1. Hebien Sie die wichtere Abdeckung an, und entfernen Sie den Mulcheinsatz (sofern vorhanden).

1. Siehe So montieren Sie den Grasfänger (LC 151, LC 151S) auf Seite 87 für Informationen zur Montage des Grasfängers.
2. Bringen Sie den Grasfänger auf der Halterung an.
3. Losen Sie die wichtere Abdeckung, und legen Sie sie auf den Rahmen des Grasfangbeutels.

So versetzen Sie das Gerät in den Mulchmodus (LC 151, LC 151S)

Stellen Sie safer, dass der Motor ausgeschaltet ist, bevor Sie das Gerät in den Mulchmodus versetzen.

1. Hebien Sie die wichtere Abdeckung an, und entfernen Sie den Grasfänger (sofern vorhanden).

2. Setzen Sie den Mulcheinsatz in den Austrittskanal.

1. Schließen Sie dieindhere Abdeckung, und stellen Sie sicher, dass sie dicht am Mulcheinsatz abschluss.

Hinweis: Um die Leistung des Mulchmodus zu erhöhen, ersetzen Sie die Klinge durch das Mulchklingen-Zubehör. Siehe So tauschen Sie die Klinge aus auf Seite 92

So versetzen Sie das Gerät in den Modus „Seitenauswurf“

1. Hebien Sie die wichte Abdeckung an, und entfernen Sie den Grasfangbeutel (sofern vorhanden).
2. Schlieben Sie die hintere Abdeckung, und stellen Sie sicher, dass sie dicht am Gerät abschiedt.
3. Hebien Sie die Auswurfspere an.

1. Offnen Sie den Abdeckung des Seitenauswurfs, und montieren Sie dasSECTIONliche Auswurfprallblech auf die Auflagestiffe.

1. Der Abdeckung des Seitenauswurfs muss mit dem seitlichen Auswurfprallblech abschieden. Stellen Sie sicher, dass das seitliche Auswurfprallblech fest sitszt, bevor Sie das Gerät in Betriebnehmen.

Hinweis: Um die Leistung im Seitenauswurfmodus zu erhöhen, installieren Sie den Mulcheinsatz.

So leeren Sie den Grasfanger

ACHTUNG:Heben Sie den Grasfanger an,when Sieihn bewegen,um Verschleib zu vermeiden.

1. Hebien Sie den Grasfänger mit dem Rahmengriff an.

2. Verwenden Sie den Rahmengriff und den Beutelgriff, wenn Sie den Grasfänger leeren.

So erhalten Sie ein gutes Arbeitsergebnis

• Benutzen Sie immer eine scharfe Klinge. Eine stumpfe Klinge liefert ein unregelmäßiges Ergebnis, und die Schnittfläche des Grases wird gelb. Eine scharfe Klinge verbraucht außer dem weniger Energie als eine stumpfe Klinge.
• Schneiden Sie nicht mehr als 13 der Länge des Grases ab. Verwenden Sie die höchste Schnitthöhe, wenn Sie mit dem Schneiden des Grases beginnen. Überprüfen Sie das Ergebnis, und senken Sie die Schnitthöhe auf eine entsprechende Stufe. Wenn das Gras sehr lang ist, gehen Sie langsam vor, und führen Sie bei Bedarf zweimal.
• Mahren Sie bei jedem Mal in eine andere Richtung, um Streifen auf dem Rasen zu vermeiden.
• Hebien Sie die wichtere Abdeckung an, und entfernen Sie den Grasfänger.
• Wenn ein Mulcheinsatz und eine Mulchklinge angebracht sind, entfernen Sie diese.
• Schlieben Sie die wichtere Abdeckung, bevor Sie das Gerät verwenden. Wenn Sie das Gerät verwenden, wird das geschnittene Gras unterhalb der hinteren Abdeckung ausgeworfen.
• Halten Sie die Schneidwerkabdeckung sauber. Ansammlungen von Gras und Schmutz auf der Innenseite der Schneidwerkabdeckung konnen das Schneidergebnis beeinträchtigen. Siehe So reinigen Sie die Innenseite der Schneidewerkabdeckung auf Seite 92.

Wartung

Einleitung

WARNING: Bevor Sie eine Wartung durchfuhren, müssen Sie das Kapitel über die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und

Wartungsarbeiten. Wenn Ihr Handlere keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die{nachste Servicewerkstatt zu erhalten.

ACHTUNG: Stellen Sie sicher, dass der Luftfilter nach oben und nicht zum Boden hin ausgerichtet ist, wenn Sie das

Die Wartungsintervalle werden anhand der tätiglichen Nutzung des Geräts berechnet. Die Interva ländern sich, wenn das Gerät nicht tätiglich verwendet wird.

Für Wartungsarbeiten, die mit * gekennzeichnet sind, siehe Anweisungen unter Sicherheitsvorrichtungen am Gerät auf Seite 83.

Wartungspunkt	Täglich Mo	natlich	Zu jeder Jah-reszeit
Eine allgemeine Inspektion durchführten X
Den Ölstand prüfen X
Das Öl wechseln (erstmalg nach 5 Betriebsstunden, danach alle 50 Betriebsstunden)29			X
Das Gerät reinigen X
Die Schneiedausrüstung prüfen X
Die Schneidwerkabdeckung prüfen * X
Den Motorbremsgriff prüfen* X
Den Schalldämpfer prüfen * X
Die Zündkerze prüfen. Die Zündkerze bei Bedarf reinigen oder ersetzen			X
Den Luftfilter prüfen X
Den Luftfilter reinigen30		X
Den Luftfilter ersetzen X
Den Kraftstofffilter prüfen X
Die Zylinderkührippen reinigen X
Das Kupplungskabel prüfen und einstellen (LC 151S, LB 251S, LB 256SP)			X
Den Bereich unter der Getriebeabdeckung reinigen (LB 251S) X

So führen Sie eine allgemeine Inspektion durch

• Stellen Sie sicher, dass alle Muttern und Schrauben am Gerät richtig angezogen sind.

So reinigen Sie das Produkt außen

• Verwenden Sie einen Pinsel, um Blätter, Gras und Schmutz zu entfern.

• Achten Sie darauf, dass der Luftinlass auf der Oberseite des Motors nicht blockiert ist.

• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
• Wenn Sie Wasser verwenden, um das Produkt zu reinigen, bringen Sie das Wasser nicht direkt auf den Motor auf.

So reinigen Sie die Innenseite der Schneidewerkabdeckung

1. Leeren Sie den Kraftstofftank.
2. Kippen Sie das Gerät. Stellen Sie sicher, dass die Zündkerze nach oben gerichtet ist.

ACHTUNG: Wenn das Gerät mit dem Luftfilter nach unten gelegt wird, kann der Motor beschädigt werden.

1. Spritzen Sie die Innenfläche der Schneidewerkabdeckung mit dem Wasserschlauch ab.

So reinigen Sie den Bereich unter der Getriebeabdeckung (LB 251S)

1. Leeren Sie den Kraftstofftank.
2. Kippen Sie das Gerät. Stellen Sie sicher, dass die Zündkerze nach oben gerichtet ist.

ACHTUNG: Wenn das Gerät mit dem Luftfilter nach unter gelegt wird, kann der Motor beschädigt werden.

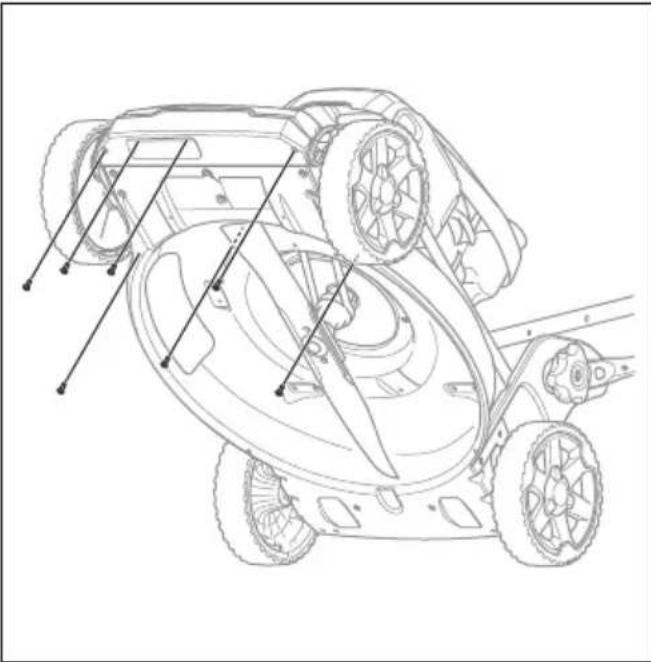

1. Entfernen Sie die 7 Schrauben.

1. Entfernen Sie die Getriebeabdeckung.
2. Reinigen Sie die Oberfläche mit einer Bürste.

ACHTUNG: Wasser oder Verunreinigungen unter der Getriebeabdeckung konnen das Getriebe beschädigen.

1. Installieren Sie die Getriebeabdeckung und die 7 Schrauben.

So prufen Sie die Schneidausrüstung

WARNING: Um ein unbeabsichtigtes Starten zu vermeiden, entfern den Sie das Zündkabel von der Zündkerze.

WARNING: Tragen Sie Schutzhandschuhe, wenn Sie an der Schneidausrüstung eine Wartung durchführren. Die Klinge ist sehr scharf und man schneidet sich sehr leicht.

1. Prufen Sie die Schneidausrüstung auf Beschädigungen oder Risse. Wechseln Sie eine beschädigte Schneidausrüstung unbedingt aus.
2. Schauen Sie sich die Klinge an, um festzustellen, ob sie beschädigt oder stumpf ist.

Hinweis: Nach dem Scharfen muss die Klinge ausbalanciert werden. Lassen Sie eine Servicewerkstatt die Klinge schärfen, ersetzen und ausbalancieren. Wenn Sie auf ein Hindernis treffen, das das Produkt zum Halten bringt, ersetzen Sie die beschädigte Klinge. Lassen Sie die Werkstatt beurteilen, ob die Klinge geschlossen werden kann oder ersetzt werden muss.

So tauschen Sie die Klinge aus

1. Arretieren Sie die Klinge mit einem Holzblock.

1. Entfernen Sie die Klingenschraube und die Federscheibe.
2. Entfernen Sie die Klinge.
3. Prufen Sie die Halterung und den Bolzen der Klinge, um festzustellen, ob Beschädigungen vorliegen.

4. Prufen Sie die Motorwelle, um sicherstellen, dass sie nicht geknicht ist.

5. Wenn Sie die neue Klinge montieren, zeigen die abgewinkelten Enden der Klinge in die Richtung der Schneidwerkabdeckung.

1. Stellen Sie sicher, dass das Messer mit der Mitte der Motorwelle ausgerichtet ist.
2. Arretieren Sie die Klinge mit einem Holzblock. Befestigen Sie die Federscheibe undziehen Sie die Schraube und die Unterlegscheibe mit einem Drehmoment von 43-47Nm an.

1. Drehen Sie die Klinge mit der Hand, um Sicherzustellen, dass sie sich einwandfrei dreht.

WARNING: Tragen Sie

Sicherheitshandschuhe. Die Klinge ist sehr scharf, und man schneidet sich sehr leicht.

1. Starten Sie das Gerät, um die Klinge zu prufen. Wenn die Klinge nicht richtig befestigt ist, gibt es im Gerät Vibrationen, oder das Schneidergebnis ist unbefriedigend.

So prufen Sie den Ölstand

ACHTUNG: Ein zu niedriger Ölstand kann den Motor beschädigen. Prüfen Sie den Ölstand, bevor Sie das Produkt starten.

1. Stellen Sie das Produkt auf einer ebenen Fläche ab.
2. Entfernen Sie den Öltankverschluss mit dem beigeführten Messstab.

3. Reinigen Sie den Messstab von Öl.

4. Tauchen Sie den Messstab vollständig in den Ölbehälter ein, um ein korrektes Bild über den Ölstand zu erhalten.

5. Entfernen Sie den Messstab.
6. Prufen Sie den Ölstand am Messstab.
7. Wenn der Ölstand zu niedrig ist, fullen Sie Motoröl ein, und kontrollieren Sie den Ölstand erneut.

So tauschen Sie das Motoröl aus

WARNING: Das Motorol ist direkt nach dem Abstellen des Motors sehr heißt. Lassen Sie den Motor abkühlen, bevor Sie das Motorol ablassen. Wenn Sie Motorol auf ihre Haut verschüttten, reinigen Sie sie mit Wasser und Seite.

1. Arbeiten Sie so lange mit dem Gerät, bis der Tank leer ist.
2. Trennen Sie das Zündkabel von der Zündkerze.
3. Entfernen Sie den Öltankdeckel.
4. Stellen Sie einen Behälter unter das Gerät, um das Motoröl aufzufangen.
5. Kippen Sie das Gerät, um das Öl aus dem Öltank ablaufen zu halten.
6. Füllen Sie ein Motoröl des Typs ein, der unter Technische Daten auf Seite 98 empfohlen wird.
7. Prufen Sie den Ölstand. Siehe So prufen Sie den Ölstand auf Seite 93.

So überprüfen Sie die Zündkerze

ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schaden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer startenlässt oder im Leerlauf nicht ordnungsgemäß Funktioniert.
• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze:

a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist.
b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist.
c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand korrekt ist, siehe Technische Daten auf Seite 98.

Tauschen Sie die Zündkerze bei Bedarf aus.

Luftfilter

Ein verschutzter Luftfilter kann dazu führen, dass der Motor beschädigt wird oder nicht ordnungsgemäß Funktioniert. Warten Sie den Luftfilter bei staubigen Bedingungen früiger. Informationen darüber, wenn Sie den Luftfilter ersetzen müssen, finden Sie unter Wartung auf Seite 90.

Hinweis: Ersetzen Sie einen beschädigten Luftfilter in jedem Fall.

So entfernen und installieren Sie den Luftfilter

WARNING: Tragen Sie stets Schutzhandschuhe.

1. Drucken Sie die Clips am Luftfilterdeckel.
2. Entfernen Sie den Luftfilterdeckel (A) vorsichtig vom Motor.
3. Nehmen Sie den Luftfilter hersus.

1. Überprüfen Sie den Luftfilter auf Schäden. Ersetzen Sie beschädigte Luftfilter.
2. Reinigen Sie den Luftfilter, und entsprechen sieihn.
   Siehe So reinigen Sie den Luftfilter auf Seite 94.
3. Die Montage erfolgt in umgekehrter Reihenfolge.

So reinigen Sie den Luftfilter

Ein verschmutzer Luftfilter kann dazu führen, dass der Motor beschädigt wird oder nicht ordnungsgemäß Funktioniert. Warten Sie den Luftfilter bei staubigen Bedingungen*hufiger.

Informationen darüber, wann Sie den Luftfilter ersetzen,müssen,findenSieinWartungaufSeite90.

1. Nehmen Sie den Luftfilterdeckel ab, und entfernen Sie den Luftfilter.
2. Reinigen Sie den Filter, indem Sieihn gegen eine flache Oberfläche klopfen. Reinigen Sie den Filter nicht mit einem petroleumhaltigen Lösungsmittel, mit Kerosin oder mit Druckluft.

Hinweis: Luftfilter, die über einen langen Zeitraum verwendet werden, konnen nicht vollständig gereinigt werden. Tauschen Sie den Luftfilter in regelmäßigen Abständen aus. Beschädigte Luftfilter sind immer auszuwechseln.

1. Achten Sie beim Zusammenbau des Luftfilters daraufuf, dass er den Luftfilterhalter vollständig abdichtet.

So prufen Sie das seitliche Auswurfprallblech

Das seitliche Auswurfprallblech ist an der seitlichen Auswurföffnung des Geräts angebracht. Es verringgert die Gefahr, dass Gegenstände in die Richtung der Mahposition des Bedieners ausgeworfen werden.

1. Vergewissern Sie sich, dass das frei tliche Auswurfprallblech nicht beschädigt ist.
2. Untersuchen Sie das seitliche Auswurfprallblech.
   Stellen Sie sicher, dass keine Schäden zu sehen sind, z. B. Risse oder gebrochene Federn, durch die die Tur zugedrückt wird.
3. Ersetzen Sie das seitliche Auswurfprallblech oder die Federn, wenn sie beschädigt sind.

So prüfen Sie die Kraftstoffanlage

• Prufen Sie den Kraftstofftankdeckel und die Dichtung für den Tankdeckel, um sicherzustellen, dass keine Beschädigungen vorliegen.
• Untersuchen Sie den Kraftstoffschlauch, um sicherzustellen, dass keine undchten Stellen vorhanden sind. Wenn der Schlauch beschädigt ist, halten Sieihn durch eine Servicewerkstatt austauschen.

So passen Sie das Kupplungsseil an (LC 151S, LB 251S, LB 256SP)

In nachfolgenden Situationen muss die Länge des Kupplungsseils verringgert werden:

• Der Antrieb der Räder wird nicht aktiviert, wenn Sie am Antriebsgriff oder am Drehzahlregelungshebelziehen.
• Das Gerät bewegt sich langsam, wenn der Antrieb der Räder aktiviert ist.

In den nachfolgenden Situationen muss die Länge des Kupplungsseils verlangert werden:

• Das Gerät bewegt sich, wenn der Antrieb der Räder nicht aktiviert ist.
  Passen Sie das Kupplungsseil an.

a) Um die Länge des Kupplungsseils zu verringern, drehen Sie die Stellschraube gegen den Uhrzeigersinn.

b) Um die Länge des Kupplungsseils zu vergroßern, drehen Sie die Stellschraube im Uhrzeigersinn.

Wenn das Gerät auch nach den Anpassungen nicht zufriedenstellend lauft, wenden Sie sich an ihren Servicehandler.

Fehlersuche am Motor

Störung Mögliche Ursache Lösung
Der Motor springt nicht an. Das	Zündkabel ist nicht richtig ange-schlossen.	Das Zündkabel an die Zündkerze an-schlieben.
	Der Kraftstofftank ist leer. Den Kraftstofftank mit dem richtigen Kraftstofftyp auffüllen.
	Der Kraftstoff ist alt. Den Kraftstofftank und den Vergaser lee- ren. Frischen Kraftstoff nachfüllen.
	Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung.	Den Vergaser bzw. die Kraftstoffleitung reinigen.
	Die Zündkerze ist defekt. Den Elektroden abstand korrigieren und die Zündkerze reinigen oder ersetzen.
	An der Zündkerze befindet sich Kraft-stoff.	Die Zündkerze reinigen.
Der Motor stoppt nicht. Die Arretierung ist defekt. Das Zündkabel von der Zündkerze abziehen. Die Reparatur von einer autorisierten Servicewerkstatt durchführung las-SEN.
Der Motor lauft nicht rund. Das	Zündkabel ist nicht richtig ange-schlossen.	Das Zündkabel an die Zündkerze an-schließen.
	Es befindet sich Schmutz in der Kraft-stoffleitung, oder der Kraftstoff ist abge-laufen.	Die Kraftstoffleitung reinigen. Den Kraft-stofftank mit frischem Kraftstoff des rich-tigen Typs auffüllen.
	Der Kraftstofftankdeckel ist verstopft. Den	Kraftstofftankdeckel reinigen.
	Es befindet sich Wasser oder Schmutz im Kraftstoffsystem.	Den Kraftstofftank leeren. Den Kraftstoff-tank mit frischem Kraftstoff des richtigen Typs auffüllen.
	Der Luftfilter ist verschmutzt. Den Luftfilter	reinigen.
	Der Vergaser muss eingestellt werden. Den	Den Vergaser von einem Servicehändler einstellen lessen.
Der Motor wird zu heiß. Der Motorölstand ist zu niedrig. Motoröl nachfüllen.
		Der Luftstrom ist zu schwach. Den Luftfilter	und das Luftfiltergehäuse reinigen.
		Der Vergaser muss eingestellt werden. Den	Den Vergaser von einem Servicehändler einstellen lessen.
Es kommt zu Fehlzündungen, wenn der Motor bei hoher Drehzahl lauft.	Der Elektrodenabstand in der Zündkerze ist zu gering.	Den Elektrodenabstand einstellen.
Ungewöhnliche Motorgeräu-sche bei normaler Belastung.	Falscher Kraftstofftyp. Den Kraftstofftank	und den Vergaser lee- ren. Frischen Kraftstoff nachfüllen. Siehe So fullen Sie Kraftstoff ein auf Seite 87. Wenn das Problem weiterhin besteht, ei- nen Servicehändler vor Ort kontaktieren.
Der Motor lauft bei Leerlaufd-rehzahl nicht gleichmäßig.	Die Zündkerze ist verschmutzt oder be-schädigt, oder der Elektrodenabstand ist zu groß.	Den Elektrodenabstand korrigieren oder eine andere Zündkerze verwenden.
	Der Vergaser muss eingestellt werden. Den	Den Vergaser einstellen.
	Der Luftfilter ist verschmutzt. Den Luftfilter	reinigen.

Transport, Lagerung und Entsorgung

Transport und Lagerung

• Für die Lagerung und den Transport des Produkts und des Kraftstoffs ist darauf zu achten, dass keine Lecks oder Dämpfe vorhanden sind. Funken oder offene Flammen, zum Beispiel von elektrischen Geräten oder einem Boiler, können ein Feuer auslösen.
• Verwenden Sie für die Lagerung und den Transport von Kraftstoff immer zugelassene Behälter.

• Leeren Sie den Kraftstofftank, bevor Sie das Produkt über einen längeren Zeitraum einlagern. Entsorgen Sie den Kraftstoff in einer geeigneten Abfallentsorgungsstelle.

• Sichern Sie das Produkt während des Transports ab, um Schäden und Unfälle zu vermeiden.

• Bewahren Sie das Produkt in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.
• Bewahren Sie das Produkt an einem trockenen und frostfreien Raum auf.

Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder Kraftstoff, in einer Servicewerkstatt oder in einer geeigneten Abfallentsorgungsstelle.

• Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna Handler oder entsorgen Sie es in einer Wiederverwertungsanlage.

Technische Daten

Technische Daten

	LC 151 LC 151S L	B 251S LB 256SP
Motor
Marke Husqvarna Husqvarna Husqvarna	Husqvarna
Motortyp Einzylinder, 4-	Takt, Zwangsluft-kühlung, OHV	Einzylinder, 4-Takt, Zwangsluft-kühlung, OHV	Einzylinder, 4-Takt, Zwangsluft-kühlung, OHV	Einzylinder, 4-Takt, Zwangsluft-kühlung, OHV
Hubraum, cm3	166 166 166 166
Drehzahl, U/min 2.800 2.800 2.800 2.800	800
Nennleistung des Motors, kW31	2,7 2,7 2,7 2,7
Zündanlage
Zündkerze Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Elektrodenabstand, mm 0,7-0,8 0,7-0,8	0,7-0,8 0,7-0,8
Kraftstoff- und Schmiersystem
Motorschmierung Typ Splash Splash	Splash Splash
Füllmenge Kraftstofftank, Liter 1,0 1,0	1,0 1,0
Füllmenge Öltank, Liter	0,5 0,5 0,5 0,5
Motoröl32	HusqvarnaSAE 30	HusqvarnaSAE 30	HusqvarnaSAE 30	HusqvarnaSAE 30
Gewicht
Mit leeren Tanks, kg	31,1	32,6	32,0	33,1
Geräuschemissionen33
Schalleistungspegel, gemessen,dB (A)	97	97	95	98
Schalleistungspegel, garantiert LwAdB (A)	98	98	96	98
	LC 151 LC 151S LB 251S LB 256SP
Schallpegel34
Schalldruckpegel am Ohr des Bedie-ners, dB (A)	85 85 82 88
Vibrationspegel35
Vibrationen Lenker, m/s2	8,5 8,5 4,7 7,5
Schneidausrüstung
Schnitthöhe, mm 25-75 25-75 25-75 25-75	5-75
Schnittbreite, mm 510 510 510 560
Schneidsystem Aufsammeln/Bio-	Clip®/Seitenaus-wurf	Aufsammeln/Bio-Clip®/Seitenaus-wurf	BioClip®/Seiten-auswurf	BioClip®/Seiten-auswurf
Klinge - Standard Aufsammeln	598562601	Aufsammeln598562601	Mulch597683901	Mulch598563601
Klinge - Zubehör Mulch	597683901	Mulch597683901	-	-
Grasfängervolumen, Liter 65 65 --
Antrieb
Eigene Gehgeschwindigkeit, km/h - 3,6	4,0 3,6

EU-Konformitätserklärung

EU-Konformitätserklärung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone] versichert, dass der Rasenmacher Husqvarna LC 151, LC 151S, LB 251S, LB 256SP ab dem Jahr 2020 den Vorschriften folgender RICHTLINIE DES RATES entspricht:

• Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“, 2011/65/EU vom 8. Juni 2011
  "Maschinen-Richtlinie" 2006/42/EG vom 17. Mai 2006
• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014
  "Richtlinie über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen 2000/14/EG vom 8. Mai 2000

Informationen zu Gerauschemissionen finden Sie in den technischen Daten.

Die folgenden Normen werden erfüllt:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Sofern nicht anders angegeben, entsprechen die oben genannten Normen den neuesten veröffentlich den Versionen.

Benannte Stelle: 0404, RISE SMP Svensk
Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden hat eine Konformitätsbewertung gemäß Anhang VI der Richtlinie 2000/14/EG durchgefuhrt.

Huskvarna, 2021-11-30

Claes Losdal, Entwicklungsteiter/Gartenprodukte (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

περιεχόμενα

Eioaywyn. 101

Aorpaia 102

UvapuoAoyno.. 106

Aeitoupyia. 108

Sigma npn 111

AvtietwniTpoBAnmuWkvntnpa. 116

Metapop, aTo0nkeuon kai atoppyn. 117

TexviKa aToixeia. 119

E K 121

Eioaywyn

περιγραφή προίόντος

To Tpoiov evai eva xlookoTTIKO ykaov TEcou xeipioTn ME kuivdpo. Iia ta LC 151, LC 151S, toTIOtheTne To ouAektn xoptou viT nouAoyn tou xoptou.

Toote kasutamine rohukoguriga (LC 151, LC 151S)

Technische gegevens 334

Brandstofveiligigkeit

Cischenje zracnegafiltra
