BRS 43500 C - Nettoyeur à vapeur Kärcher - Notice d'utilisation et mode d'emploi gratuit

Marque	Kärcher
Modèle	BRS 43500 C
Type de produit	Nettoyeur à vapeur pour tapis
Alimentation	230 V / 50 Hz, 1~
Puissance absorbée moyenne	370 W
Largeur de travail	400 mm
Diamètre des brosses	90 mm
Vitesse des brosses	470 t/min
Pression de la pompe de nettoyage	0,34 MPa
Débit de la pompe à détergent	0,38 l/min
Capacité du réservoir de détergent	7,5 L
Surface théoriquement nettoyable	300 m²/h
Dimensions (L × l × h)	400 × 470 × 1160 mm
Poids de transport	25 kg
Poids total admissible	33 kg
Niveau de pression acoustique	68 dB(A)
Niveau de puissance acoustique	79 dB(A)
Vibrations bras-main	< 2,5 m/s²
Utilisation prévue	Nettoyage de tapis et moquettes en intérieur, usage professionnel
Entretien recommandé	Nettoyage des brosses, tamis et bac à poussières après chaque utilisation ; rinçage du réservoir
Sécurité	Fusible de surcharge, arrêt d'urgence par interrupteur principal
Garantie	Selon conditions du distributeur, pièces et main-d'œuvre sous réserve
Accessoires inclus	Buse de pulvérisation, support bouteille, attache-câble

FOIRE AUX QUESTIONS - BRS 43500 C Kärcher

Comment remplir le réservoir de détergent ?

Retirez le réservoir de détergent en comprimant le couplage du tuyau et en décrochant les supports. Ouvrez le couvercle, remplissez d'eau en laissant de la place pour le détergent, puis ajoutez le détergent selon le dosage recommandé (ex. 60 ml de RM 768 pour 1 L d'eau). Refermez le couvercle et remettez le réservoir en place.

Comment nettoyer les brosses après utilisation ?

Démontez les brosses rotatives en basculant l'appareil et en utilisant la touche de changement de brosse. Rincez-les à l'eau chaude (max. 50°C) et nettoyez le tunnel de brosse. Remontez les brosses en les enclenchant sur l'entraîneur.

Que faire si l'appareil ne démarre pas ?

Vérifiez que la fiche secteur est branchée et que l'interrupteur principal est sur 'I'. Si le problème persiste, réinitialisez le fusible de surcharge en l'enfonçant. Vérifiez aussi que les brosses ne sont pas bloquées par des corps étrangers.

Comment régler le dosage du détergent ?

Le dosage dépend du produit utilisé. Pour le détergent recommandé RM 768, le dosage est de 6 % : pour 1 L d'eau, ajoutez 60 ml de détergent. Respectez les consignes de sécurité et de dosage figurant sur l'emballage du détergent.

Puis-je utiliser un détergent autre que ceux recommandés ?

Il est fortement recommandé d'utiliser uniquement les détergents recommandés par Kärcher (ex. RM 768). L'utilisation d'autres détergents peut augmenter les risques pour la sécurité du travail, les accidents et réduire la durée de vie de l'appareil. Utilisez des produits exempts de solvants, acides chlorhydrique et fluorhydrique.

Comment remplacer les brosses rotatives ?

Mettez le guidon en position droite et enclenchez-le. Basculez l'appareil en arrière et posez-le sur le guidon. Poussez la touche de changement de brosse vers l'extérieur et basculez la brosse vers l'extérieur. Retirez l'ancienne brosse, enfilez la nouvelle sur l'entraîneur et enclenchez-la.

Quelles sont les précautions de sécurité à respecter ?

Avant chaque utilisation, vérifiez l'état du câble d'alimentation. Ne mettez pas l'appareil en service avec un câble endommagé. Débranchez toujours la fiche secteur avant toute intervention. Ne laissez pas le câble entrer en contact avec les brosses en rotation. Utilisez uniquement des détergents appropriés et respectez les consignes de sécurité.

Comment transporter l'appareil ?

Pour transporter l'appareil, basculez-le vers l'arrière sur ses roues et poussez-le. Pour le transport en véhicule, sécurisez-le contre les glissements et basculements. Respectez le poids de l'appareil (25 kg à vide). Stockez-le dans un local sec après utilisation.

Où trouver des pièces de rechange et accessoires ?

Utilisez exclusivement des accessoires et pièces de rechange d'origine Kärcher. Vous trouverez une sélection des pièces les plus courantes à la fin du mode d'emploi. Pour plus d'informations, consultez le site www.kaercher.com ou contactez le service après-vente Kärcher.

Quelle est la surface maximale nettoyable par heure ?

La surface théoriquement nettoyable est de 300 m²/h. Ce résultat dépend de l'état du tapis, du dosage du détergent et de la technique de nettoyage. Pour un résultat optimal, aspirez les salissures non collées avant le nettoyage et appliquez la solution en croix.

MODE D'EMPLOI BRS 43500 C Kärcher

Lire ce manuel d'utilisation original avant la première utilisation de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

Table des matières

Consignes de sécurité . . . FR . . .1

Fonction FR.1

Utilisation conforme . FR . .1

Protection de l'environnement FR . . .2

Éléments de commande .. FR...2

À la première mise en service FR . . .3

Avant la mise en service . . FR . . .3

Fonctionnement . FR.3

Transport FR.5

Entreposage. FR .5

Entretien et maintenance . . FR . . .5

Assistance en cas de panne FR . . .6

Caractéristiques techniques FR . . .7

Déclaration UE de conformité FR . . .8

Garantie FR.8

Accessoires et pièces de rechange FR.8

Consignes de sécurité

Lire la présente notice d'instructions ainsi que la brochure ci-jointe « Consignes de sécurité pour les nettoyeurs à brosses » n° 5.956-251.0 avant d'utiliser l'appareil et respecter les instructions.

Symboles utilisés dans le mode d'emploi

△DANGER

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

△AVERTISSEMENT

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

PRÉCAUTION

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Fonction

Du détergent pour tapis est appliqué au moyen du système de pulvérisation. Deux brosses rotatives tournant en sens opposé font pénétrer le détergent dans le tapis. Le tapis a séché après un temps relativement court et peut de nouveau être parcouru. Après le séchage, les salissures liées par le détergent pour tapis peuvent être aspirées au moyen d'un aspirateur à brosse. Une largeur de travail de 430 mm et une capacité de 7,5 l pour le réservoir de détergent sont les garants d'un nettoyage efficace. Un fonctionnement par courant permet d'obtenir une capacité élevée sans limitation de la durée de travail.

Remarque

L'appareil peut être équipé de différents accessoires en fonction de l'application. De plus amples détails figurent dans notre catalogue ou sur notre site Internet www.kaercher.com.

Utilisation conforme

L'utilisation de l'appareil doit être faite en conformité avec les consignes figurant dans les instructions de service.

• Ce nettoyeur à tapis est destiné au nettoyage de revêtements velours à poils courts et à boucles et de toiles tissées en intérieur. - La plage de température pour l'utilisation est de +5 °C à +40 °C. - L'appareil doit uniquement être équipé d'accessoires et de pièces de rechange d'origine. - L'appareil a été conçu pour le nettoyage de sols dans le domaine intérieur ou bien de surfaces couvertes d'un toit.
• Cet appareil est exclusivement destiné à une utilisation professionnelle.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les rendre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être rendus à un système de recyclage. Des batteries, de l'huile et d'autres substances semblables ne doivent pas être tout simplement jetées. Pour cette raison, utiliser des systèmes ajustés de collecte pour éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

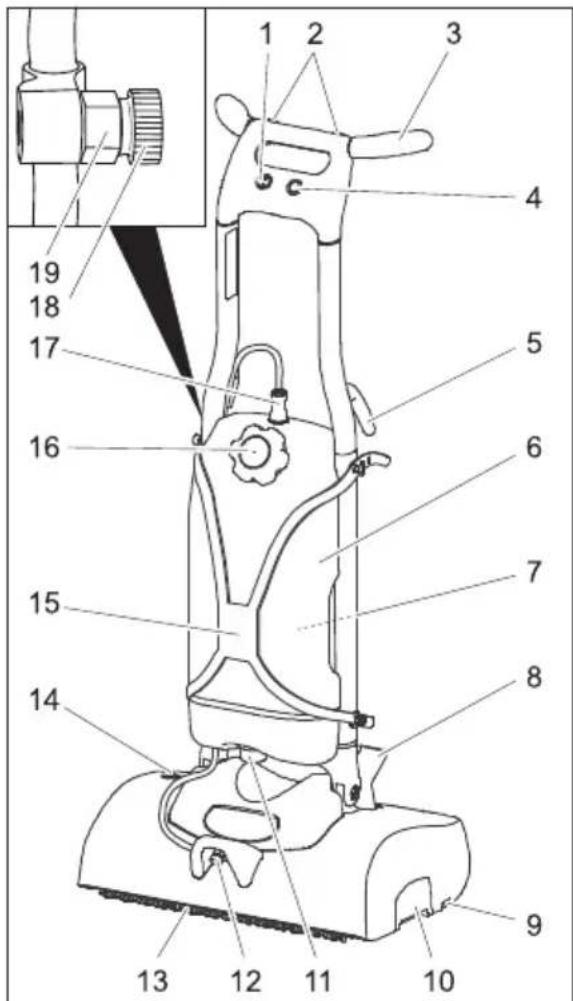

Éléments de commande

1 Interrupteur principal 2 Touche solution de nettoyage 3 Guidon de poussée 4 Touche Entraînement de brosse 5 Attache-câble 16 Réservoir d'énergie 7 Support bouteille de pulvérisation 8 Blocage guidon de poussée 9 Touche changement de brosse 10 Bac à poussières 11 Tamis 12 Sortie de détergent 13 Brosses rotatives 14 Fusible de surcharge entraînement de brosse 15 Support réservoir de détergent 16 Couvercle réservoir de détergent 17 Couplage flexible de détergent 18 Buse, mise ici à disposition à la livraison 19 Porte buse

À la première mise en service

Figure 1, cf. page de couverture

→ Prélever l'appareil et le guidon de poussée de l'emballage et les poser l'un sur l'autre de la manière montrée sur l'illustration.

Figure 2, voir page de couverture

Réaliser la connexion par câble entre l'appareil et le guidon de poussée. Pousser le connecteur dans le guidon de poussée.

Aligner le câble à travers la fente dans le guidon de poussée lors de l'enfiche du guidon de poussée sur l'appareil de façon à ne pas le coincer.

Figure 4, voir page de couverture

Enfoncer le guidon de poussée entièrement sur l'appareil. Visser et serrer les 4 vis jointes. Remplir le réservoir de solution de nettoyage. Brancher la fiche secteur dans une prise de courant. Régler l'interrupteur principal sur "I". Appuyer sur la touche de solution de nettoyage et rincer le système d'eau. Mettre l'interrupteur principal sur "0". Débrancher la fiche secteur.

Avant la mise en service

Montage des brosses

Mettre le guidon de poussée droit et l'enclencher. Basculer l'appareil en arrière et le poser sur le guidon de poussée. Enficher le rouleau de brosse sur l'entraîneur et l'enclencher du côté opposé.

Fonctionnement

DANGER

Risque d'électrocution.

Vérifier le bon état de la conduite de raccordement au réseau de l'appareil avant chaque fonctionnement. Ne pas mettre l'appareil en service avec un câble endommagé. Laisser changer le câble endommagé par un électricien.

Risque de blessure par décharge électrique à la suite d'un endommagement du câble de raccordement au réseau. Ne pas faire entrer le câble de raccordement au réseau en contact avec les brosses ou pads en rotation.

REMARQUE

Pour une mise hors service immédiate de l'entraînement de brosse, mettre le sectionneur général sur "0".

Déplacer la balayeuse

→ Mettre le guidon de poussée droit et l'enclencher. → Basculer l'appareil vers l'arrière sur les roues et le pousser jusqu'au lieu de mise en œuvre.

Remplissage de carburant

PRÉCAUTION

Risque d'endommagement. Utiliser uniquement les détergents recommandés. Pour tout autre détergent, l'exploitant prend des risques plus élevés quant à la sécurité du travail, au risque d'accident et à la durée de vie de l'appareil. Utiliser uniquement des détergents exempts de solvants, d'acide chlorhydrique et fluorhydrique.

Respecter les consignes de sécurité figurant sur les détergents.

Ne pas traiter des matériaux d'exploitation ou auxiliaires inflammables, explosifs, agressifs ou nocifs.

REMARQUE

Tenir compte des consignes de dosage. Détergents recommandés :

Application Produit dé-tergent
Nettoyage intermédiaire des tapis	RM 768 iCapsol

Dosage 6 % :

Plein d'eau [litres] P	ein de détergent 768 [ml]
1	60
2 120
3 180
4 240
5 300
6 360
7 420

Retirer le réservoir de détergent

Le réservoir de détergent peut être retiré de l'appareil pour le remplir au niveau d'un évier.

→ Comprimer le couplage du tuyau de détergent et le retirer du réservoir. → Décrocher les deux extrémités supérieures du support de réservoir de détergent sur l'appareil. → Soulever le réservoir de détergent.

Remplir le réservoir de détergent.

→ Ouvrir le couvercle du réservoir de détergent. → Remplir le réservoir de détergent d'eau, en veillant à laisser suffisamment de place pour le détergent. → Doser le détergent selon les préconisations du produit. → Fermer le couvercle du réservoir de détergent. → Apporter le cas échéant de nouveau le réservoir de détergent sur l'appareil.

Nettoyage

Aspirer les salissures non collées avec un aspirateur avant de procéder au nettoyage. Retirer la buse du porte-buse et l'enfoncer dans la sortie de solution de nettoyage. Brancher la fiche secteur dans une prise de courant. Actionner le blocage du guidon de poussée avec le pied et basculer le guidon de poussée vers l'arrière. Régler l'interrupteur principal sur "I". Appuyer sur la touche d'entraînement de brosse - les brosses tournent. Appuyer sur la touche solution de nettoyage - le détergent est appliqué tant que la touche est actionnée. Guider l'appareil sur la surface à traiter avec l'étrier de poussée.

PRÉCAUTION

Risque d'endommagement pour le revêtement de sol. Ne pas exploiter l'appareil sur place.

REMARQUE

Appliquer la solution de nettoyage lors de la poussée en avant. Faire ensuite pénétrer la solution de nettoyage en croix dans le tapis.

Fin de l'utilisation

Mettre le guidon de poussée droit et l'enclencher. Poser l'appareil sur la cuve de dépose (protège les brosses). Effectuer des travaux d'entretien "après le travail" (cf. le chapitre "Entretien et soin"). Mettre l'interrupteur principal sur "0". Débrancher la fiche secteur. Enrouler le câble d'alimentation autour du crochet sur le guidon de poussée. Stocker l'appareil dans un local sec.

Transport

PRÉCAUTION

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du transport.

Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

PRÉCAUTION

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil lors de l'entreposage.

Cet appareil doit uniquement être utilisé à l'intérieur.

Entretien et maintenance

△DANGER

Risque de blessure !

Avant d'effectuer tout type de travaux sur l'appareil, débrancher la fiche secteur.

PRÉCAUTION

Risque de dommage pour l'appareil par eau qui fuit. Enlever le réservoir de détergent avant de travailler sur l'appareil.

Plan de maintenance

Après le travail

PRÉCAUTION

Risque d'endommagement. Ne pas laver l'appareil au jet d'eau et ne jamais utiliser de détergents agressifs.

→ Examiner les câbles électriques et les prises pour détecter des dommages. Faire remplacer les pièces défectueuses par le service après-vente. Vider le réservoir de détergent et le rincer à l'eau chaude (max. 50 °C). → Remplir une petite quantité d'eau chaude dans le réservoir de détergent. → Remettre le réservoir de détergent en place sur l'appareil.

Rincer la buse en actionnant la touche solution de nettoyage. → Retirer la buse, la rincer sous l'eau courante et l'insérer dans le porte-buse au niveau du guidon. Vider le réservoir de détergent. Nettoyer le tamis. → Démonter la brosse et la rincer à l'eau chaude. → Nettoyer le tunnel de brosse. → Remettre la buse en place, en changeant ce faisant les pièces pour augmenter la durée de vie. → Séparer le couplage dans le tuyau de détergent pour empêcher une sortie d'eau involontaire sur la buse. → Retirer et nettoyer le bac à poussières. Nettoyer l'extérieur de l'appareil avec un chiffon humide imbibé de détergent doux. → Contrôler le degré d'usure des brosses et, le cas échéant, les remplacer. Les brosses sont usées lorsque les crins ont la même longueur que les crins indicateurs jaunes.

Hebdomadairement

→ Examiner l'appareil pour détecter tout endommagement, faire éliminer les dommages par le service après-vente. → Contrôler le cône de vaporisation de la buse. Si nécessaire, nettoyer ou remplacer la buse.

Tous les ans

→ L'inspection prescrite doit être effectuée par le service après-vente.

Travaux de maintenance

Remplacement des rouleaux-brosses

→ Mettre le guidon de poussée droit et l'enclencher. → Basculer l'appareil en arrière et le poser sur le guidon de poussée. → Pousser la touche de changement de brosse vers l'extérieur et basculer simultanément la brosse rotative vers l'extérieur. Retirer le rouleau-brosse. → Enficher la nouvelle brosse rotative sur l'entraîneur et l'enclencher.

Contrat de maintenance

Afin de pouvoir garantir un fonctionnement fiable de l'appareil, il est possible de conclure des contrats de maintenance avec le bureau de ventes Kärcher responsable.

Assistance en cas de panne

△DANGER

Risque de blessure !

Avant d'effectuer tout type de travaux sur l'appareil, débrancher la fiche secteur.

PRÉCAUTION

Risque de dommage pour l'appareil par eau qui fuit. Enlever le réservoir de détergent avant de travailler sur l'appareil. En cas de pannes ne pouvant pas être résolues grâce aux instructions de ce tableau, appeler le service après-vente.

Pannes

Panne Remède
Il est impossible demettre l'ap- pareil en marche	Vérifier si la fiche secteur est branchée.
	Réinitialiser le fusible de surcharge en l'enfantant.
	Vérifier si les brosses sont bloquées par des corps étran- gers, éliminer les corps étrangers.
Application de détergent trop réduite ou inexistante	Nettoyer le tamis.
	Retirer la buse, la rincer à l'eau courante puis la remettre en place. Substituer la busette.
	Vérifier la bonne fixation du couplage tuyau de dé- tergent.
Résultat de nettoyage insuffi- sant	Contrôler le degré d'usure des brosses et le cas échéant, les replacer.
	Contrôler le dosage du détergent.
L'appareil vibre Contrôler le bon	serrage des brosses.
	Inverser les brosses rotatives.
	Tremper les rouleaux de Brosse dans l'eau chaude pen- dant env. 15 min (env. 80° C)

\section*{Caractéristiques techniques}

Performances
Tension nominale V/Hz 230 / 1~50
Puisance absorbée moyenne W 370
Impédance du circuit maximale admissible Ohms (0.326+j0.204)
Brosses de nettoyage
Largeur de travail mm 400
Diamètre des brosses mm 90
Vitesse des brosses t/min 470
Pression pompe de nettoyage MPa 0,34
Débit pompe à détergent l/min 0,38
Dimensions et poids
Surface théoriquement nettoyable \( m^2/h \) 300
Volume réservoir de détergent I 7,5
Longueur	mm 400
Largeur	mm 470
Hauteur	mm 1160
Poids de transport	kg	25
Poids total admissible	kg	33
Valeurs déterminées selon EN 60335-2-72
Valeur de vibrations bras-main	\( m/s^2 \)	<2,5
Incertitude K	\( m/s^2 \)	1
Niveau de pression acoustique \( L_{pA} \)	dB(A)	68
Incertitude \( K_{pA} \)	dB(A)	3
Niveau de puissance acoustique \( L_{WA} \)	dB(A)	79
Incertitude \( K_{WA} \)	dB(A)	6

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond, de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché, aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : appareil d'extraction d'arrosage

Type : 1.006-xxx

Directives européennes en vigueur :

Normes harmonisées appliquées :

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Normes nationales appliquées :

Les signataires agissant sous ordre et avec le pouvoir de la direction.

H.Jenner

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente/agréé le plus proche munis de votre preuve d'achat.

Accessoires et pièces de rechange

• Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d'origine garantissent un fonctionnement sûr et parfait de l'appareil.
• Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
• Vous trouverez plus d'informations sur les pièces de rechange dans le menu Service du site www.kaercher.com.
