Type de produit	Système home cinéma 5.1 avec caisson de basses et 5 satellites
Marque	Logitech
Modèle	Z607
Connectivité	Bluetooth, USB, SD, entrée auxiliaire 3,5 mm, entrée RCA (DVD), radio FM
Formats audio pris en charge	MP3, WMA, WAV, APE, FLAC (USB/SD)
Puissance totale	40 W RMS
Réponse en fréquence	40 Hz - 20 kHz
Alimentation	Secteur 220-240 V, 50/60 Hz
Dimensions du caisson de basses	Environ 24 x 24 x 38 cm
Dimensions des satellites	Environ 10 x 10 x 18 cm chacun
Poids total	Environ 5,5 kg
Fonctions principales	Lecture Bluetooth, USB/SD, radio FM, modes 5.1/2.1, télécommande, mise en veille automatique
Contenu de la boîte	Caisson de basses, 5 satellites, télécommande, câbles RCA (x3), câble 3,5 mm vers RCA, documentation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les solvants et l'humidité
Sécurité	Ne pas ouvrir l'appareil ; ne pas exposer à l'eau ou à des sources de chaleur ; utiliser uniquement l'adaptateur fourni
Pièces détachées et réparabilité	Télécommande et câbles disponibles ; câble d'alimentation fixe non amovible ; réparation par professionnel recommandée

FOIRE AUX QUESTIONS - Z607 LOGITECH

Comment connecter l'enceinte Bluetooth à mon smartphone ?

Appuyez longuement sur le bouton Lire/Mettre en pause/Couplage Bluetooth sur le caisson de basses ou sur la télécommande jusqu'à ce que le voyant 'bt' clignote rapidement. Activez le Bluetooth sur votre téléphone, sélectionnez 'Z607' dans la liste des appareils. Le voyant devient fixe une fois connecté.

Puis-je utiliser le système en mode 2.1 au lieu de 5.1 ?

Oui, appuyez sur le bouton Son sur le caisson de basses ou sur 5.1/2.1 de la télécommande pour basculer entre les modes. Le mode 2.1 n'utilise que les satellites avant et le caisson de basses.

Comment lire de la musique depuis une clé USB ?

Insérez la clé USB (FAT16/32, jusqu'à 32 Go) dans l'emplacement USB à l'arrière du caisson de basses. Sélectionnez la source SD/USB sur la télécommande ou le bouton Source sur l'enceinte. Utilisez les touches Précédent/Suivant pour naviguer entre les pistes.

Que faire si le système ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur le secteur et que l'interrupteur à l'arrière du caisson de basses est en position ON. Si le problème persiste, testez une autre prise ou contactez le service après-vente.

Comment régler le volume de chaque haut-parleur individuellement ?

En mode veille normale, appuyez sur le bouton Niveau de canal de la télécommande pour sélectionner le canal (F=avant, R=arrière, C=central, S=caisson). Utilisez ensuite +Vol/-Vol pour ajuster le niveau entre -5 et +5. Le réglage est mémorisé.

Le système passe-t-il automatiquement en veille ?

Oui, après environ 20 minutes sans signal audio ou si le volume est au minimum, le Z607 passe en veille. Pour le réactiver, appuyez sur le bouton Veille ou sur toute touche de lecture.

Comment écouter la radio FM ?

Appuyez sur la touche RADIO FM de la télécommande ou sélectionnez la source FM via le bouton Source. Pour une recherche automatique, appuyez brièvement sur Lire/Mettre en pause ; les stations trouvées sont mémorisées. Utilisez Précédent/Suivant pour changer de station.

Puis-je connecter plusieurs appareils Bluetooth en même temps ?

Non, le Z607 ne supporte qu'une seule connexion Bluetooth à la fois. Pour changer d'appareil, déconnectez le premier et répétez la procédure de couplage avec le nouveau.

Comment nettoyer les enceintes ?

Débranchez le système. Utilisez un chiffon doux et sec pour essuyer les surfaces. N'utilisez jamais de produits chimiques, d'alcool ou de chiffon humide. Évitez de laisser pénétrer de l'eau dans les haut-parleurs.

Que faire si le son est distordu ou faible ?

Vérifiez le niveau de volume sur l'enceinte et sur l'appareil source. Assurez-vous que la source n'est pas en mode muet. Testez avec une autre source (ex. USB) pour écarter un problème de connexion Bluetooth. Si le problème persiste, réduisez le volume ou réinitialisez le système en le débranchant 30 secondes.

MODE D'EMPLOI Z607 LOGITECH

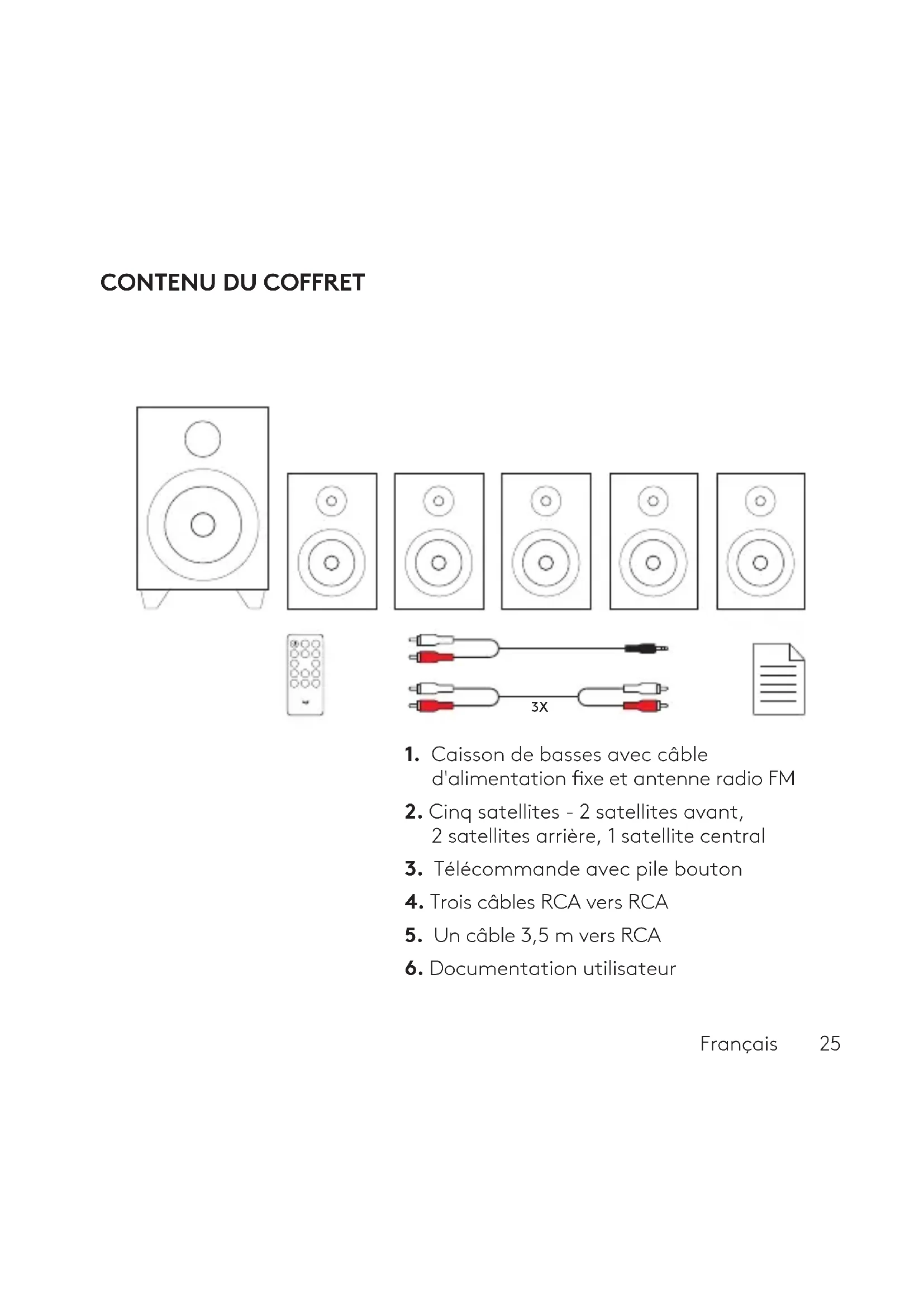

1. Caisson de basses avec câble d'alimentation fixe et antenne radio FM
2. Cinq satellites - 2 satellites avant, 2 satellites arrière, 1 satellite central
3. Télécommande avec pile bouton
4. Trois câbles RCA vers RCA
5. Un câble 3,5 m vers RCA
6. Documentation utilisateur

Français

1. Connectez chaque satellite à la fiche correspondante sur le panneau arrière du caisson de basses.
2. Branchez le cordon d'alimentation à la prise secteur.
3. Mettez le système sous tension à partir du commutateur du panneau arrière du caisson de basses.

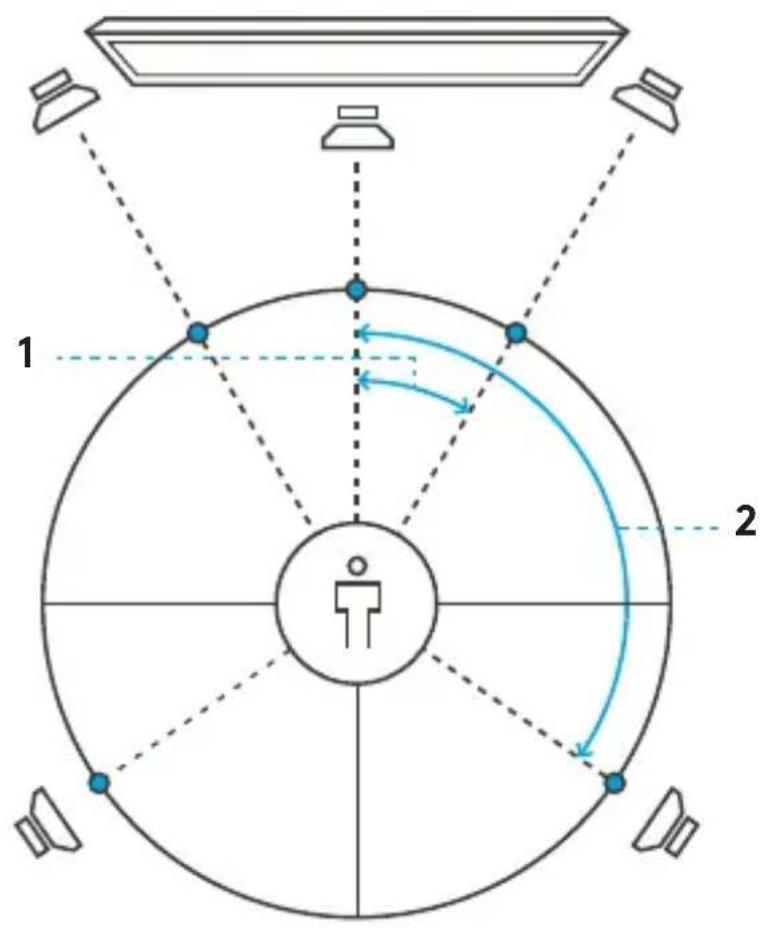

INSTALLATION OPTIMALE DE HAUT-PARLEURS AVEC SON SURROUND 5.1

1. Pour un son optimal, placez chaque haut-parleur avant à 30 degrés du point central.

2. Pour un son optimal, placez chaque haut-parleur arrière à 120 degrés du point central.

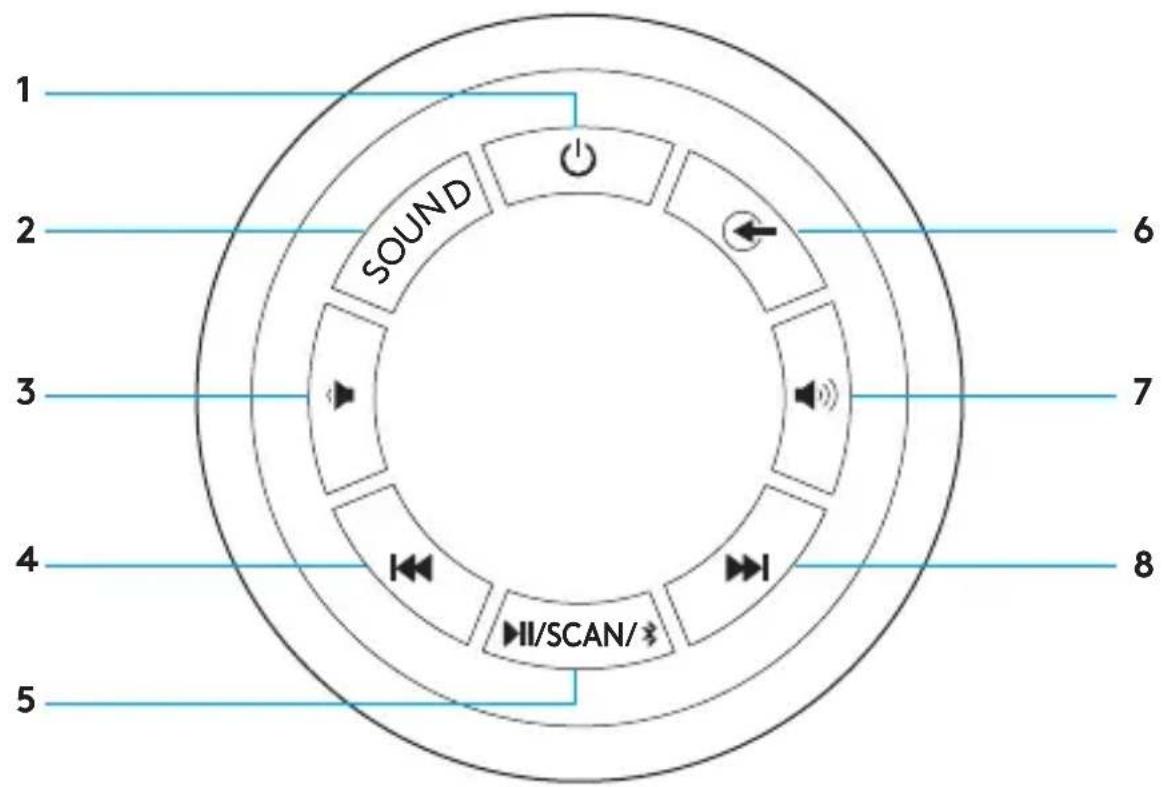

COMMANDES SUR CAISSON DE BASSES

1. Veille
2. Son
3. Baisser le volume

4. Précédent

5. Lire/Mettre en pause/Rechercher/Couplage Bluetooth®

6. Source

7. Augmenter le volume

8. Suivant

COMMANDES SUR CAISSON DE BASSES

1. Veille:

active/désactive le mode veille (le système passe automatiquement en mode veille après 20 min si aucun signal d'entrée audio n'est émis, si le signal d'entrée est mis sur pause ou si le niveau de volume est de 1 kHz).

2. Son:

bascule entre les canaux 5.1 et 2.1

(uniquement si les canaux 5.1 sont compatibles avec l'entrée)

3. Réduire le volume

4. Précédent:

a. Mode USB/SD:

i. Appuyez brièvement pour sélectionner la chanson précédente.
ii. Appuyez longuement pour sélectionner le dossier précédent.

b. Mode FM:

i. Appuyez brièvement pour sélectionner la station précédente.
ii. Appuyez longuement pour sélectionner le dernier canal/la dernière station mémorisé(e) automatiquement.

c. Mode Bluetooth: appuyez brièvement pour sélectionner la chanson précédente

5. Lire/Mettre en pause/Rechercher/Couplage Bluetooth:

a. Mode USB/SD: Appuyez brièvement pour lire/mettre en pause la musique.
b. Mode FM:

i. Appuyez brièvement pour commencer la recherche automatique. Recommencez pour sélectionner une station.
ii. Toutes les fréquences actives sont stockées automatiquement dans différents canaux.

c. Mode Bluetooth:

i. Appuyez brièvement pour lire/mettre en pause la musique.
ii. Appuyez longuement pour lancer le mode de couplage Bluetooth, le témoin lumineux "bt" clignotera rapidement sur l'écran.

6. Source:

a. Basculez entre le mode Bluetooth, AUX, DVD, USB/SD et FM. L'écran à témoin lumineux du panneau du caisson de basses indiquera le mode de source associé.

7. Augmenter le volume

8. Suivant:

a. Mode USB/SD:

i. Appuyez brièvement pour sélectionner la chanson suivante.
ii. Appuyez longuement pour sélectionner le dossier suivant.

b. Mode FM:

i. Appuyez brièvement pour sélectionner la station suivante.
ii. Appuyez longuement pour sélectionner le canal/la station enregistrée suivante.

c. Mode Bluetooth: appuyez brièvement pour sélectionner la chanson suivante.

1. Emplacement de carte SD

i. Pour lire le son, insérez complètement la carte SD dans l'emplacement de carte SD et sélectionnez la source SD/USB de la télécommande ou à partir des commandes du caisson de basses.
ii. Pour retirer la carte SD, sortez-la simplement de l'emplacement.
iii. Le système Z607 prend en charge des cartes SDHC allant jusqu'à 32 Go avec les formats de fichiers audio suivants: MP3, WMA, WAV, APE, FLAC.

2. Emplacement pour lecteur USB

i. Pour lire le son, insérez le lecteur USB dans l'emplacement de carte SD et sélectionnez la source SD/USB de la télécommande ou à partir des commandes du caisson de basses.
ii. Pour retirer le lecteur USB, sortez-la simplement de l'emplacement.
iii. Le système Z607 prend en charge les clés USB jusqu'à 32 Go formatées en FAT16 ou FAT32 et contenant les formats de fichier suivants: MP3, WMA, WAV, APE et FLAC.

Clé USB non incluse

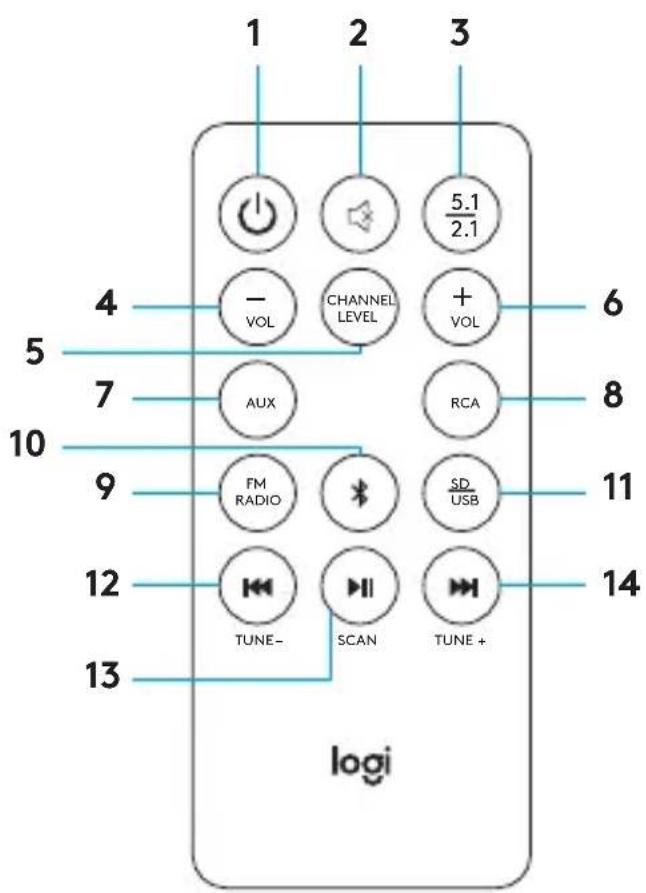

TÉLÉCOMMANDE

1. Veille:

active/désactive le mode veille (le système passe automatiquement en mode veille après 20 min si aucun signal d'entrée audio n'est émis, si le signal d'entrée est mis sur pause ou si le niveau de volume est de 1 kHz).

1. Sourdine: coupe le son du système.

2. 5.1 / 2.1: Passe du canal 5.1 à 2.1 selon vos besoins (uniquement si le canal 5.1 est compatible).

4. -Vol:

a. Réduit le volume principal. b. Lors de la première sélection du bouton de niveau de canal, -vol diminue le volume du canal sélectionné.

5. Niveau de canal:

contrôle le volume des canaux des haut-parleurs. Appuyez une fois pour faire défiler les haut-parleurs avant (F), les haut-parleurs arrières (R), le haut-parleur central (C) et le caisson de basses (S), sélectionnez le canal et réglez le volume de l'unité ou du canal entre 5 et -5. Le système enregistrera le réglage du volume du canal.

6. +Vol:

a. Augmente le volume principal.
b. Lors de la première sélection du bouton de niveau de canal, +vol augmente le volume du canal sélectionné.

1. AUX: Sélectionne l'entrée auxiliaire 3,5 mm.
2. RCA/DVD: Sélectionne l'entrée RCA.
3. RADIO FM: Sélectionne Radio FM.
4. Couplage Bluetooth/Bluetooth:

a. Appuyez brièvement pour sélectionner le mode Bluetooth.

b. Appuyez longuement pour lancer le mode de couplage Bluetooth, le témoin lumineux "bt" clignotera rapidement sur l'écran.

1. SD/USB: Sélectionne l'entrée SD/USB.

12. Chanson/Station précédente:

a. En mode Radio FM:

i. Appuyez brièvement pour aller jusqu'à la station précédente.
ii. Appuyez longuement pour sélectionner la station précédente sauvegardée.

b. En mode Bluetooth: appuyez brièvement pour sélectionner la chanson précédente.

c. En mode USB/SD:

i. Appuyez brièvement pour sélectionner la chanson précédente.
ii. Appuyez longuement pour sélectionner le dossier précédent.

13. Lire/Mettre en pause/Rechercher:

a. En mode Radio FM: Appuyez brièvement pour commencer la recherche automatique. Recommencez pour sélectionner une station.
b. En mode Bluetooth: Appuyez brièvement pour lire/mettre en pause la musique.
c. En mode USB/SD: Appuyez brièvement pour lire/mettre en pause la musique.

14. Chanson/Station suivante:

a. En mode Radio FM:

i. Appuyez brièvement pour avancer à la station suivante.
ii. Appuyez longuement pour avancer à la prochaine station enregistrée.

b. En mode Bluetooth: Appuyez brièvement pour sélectionner la chanson suivante.

c. En mode USB/SD:

i. Appuyez brièvement pour sélectionner la chanson suivante.
ii. Appuyez longuement pour sélectionner le dossier suivant.

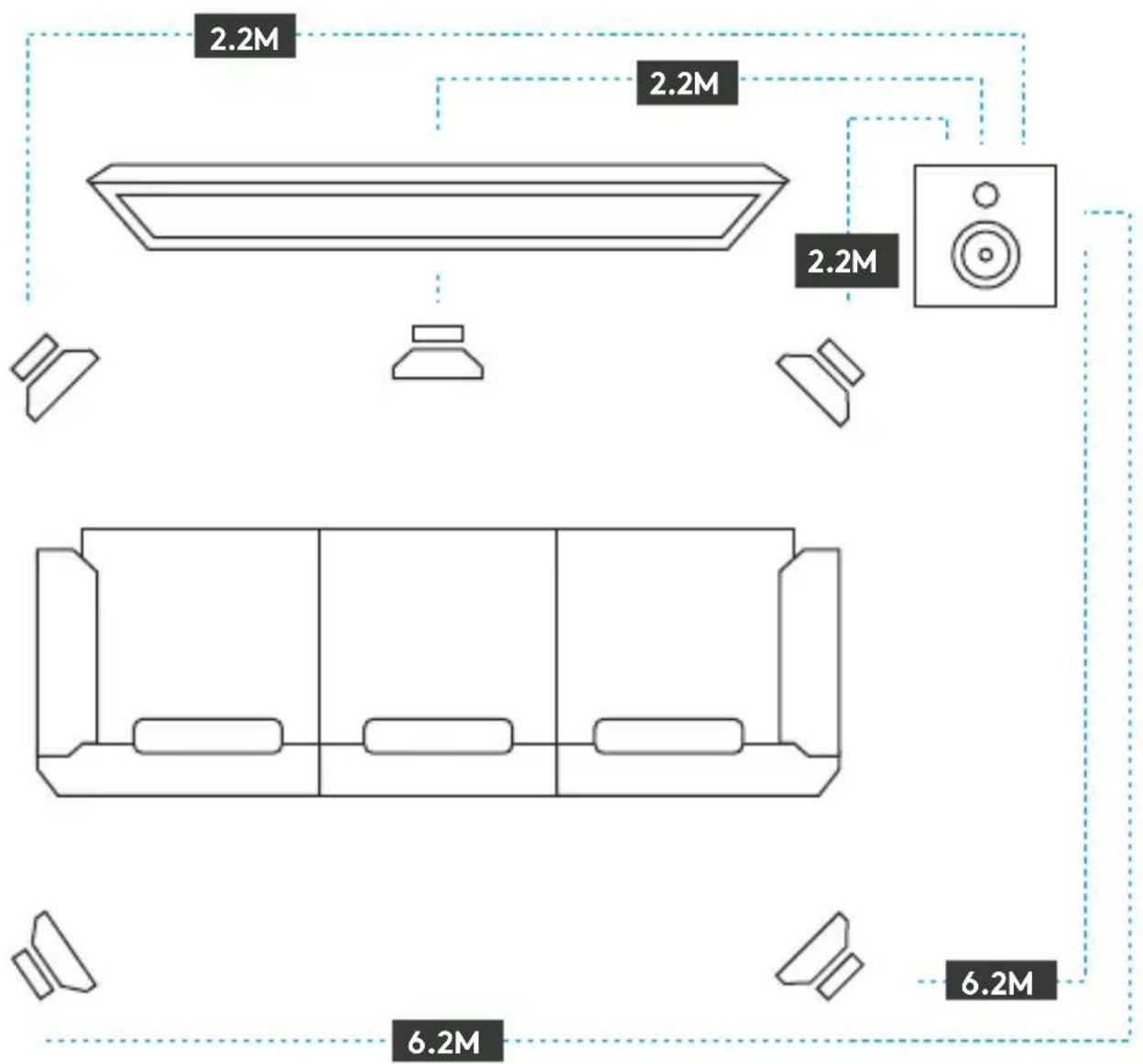

CÂBLE PLUS LONG POUR UN PLACEMENT FLEXIBLE
