BEDIENUNGSANLEITUNG Z607 LOGITECH

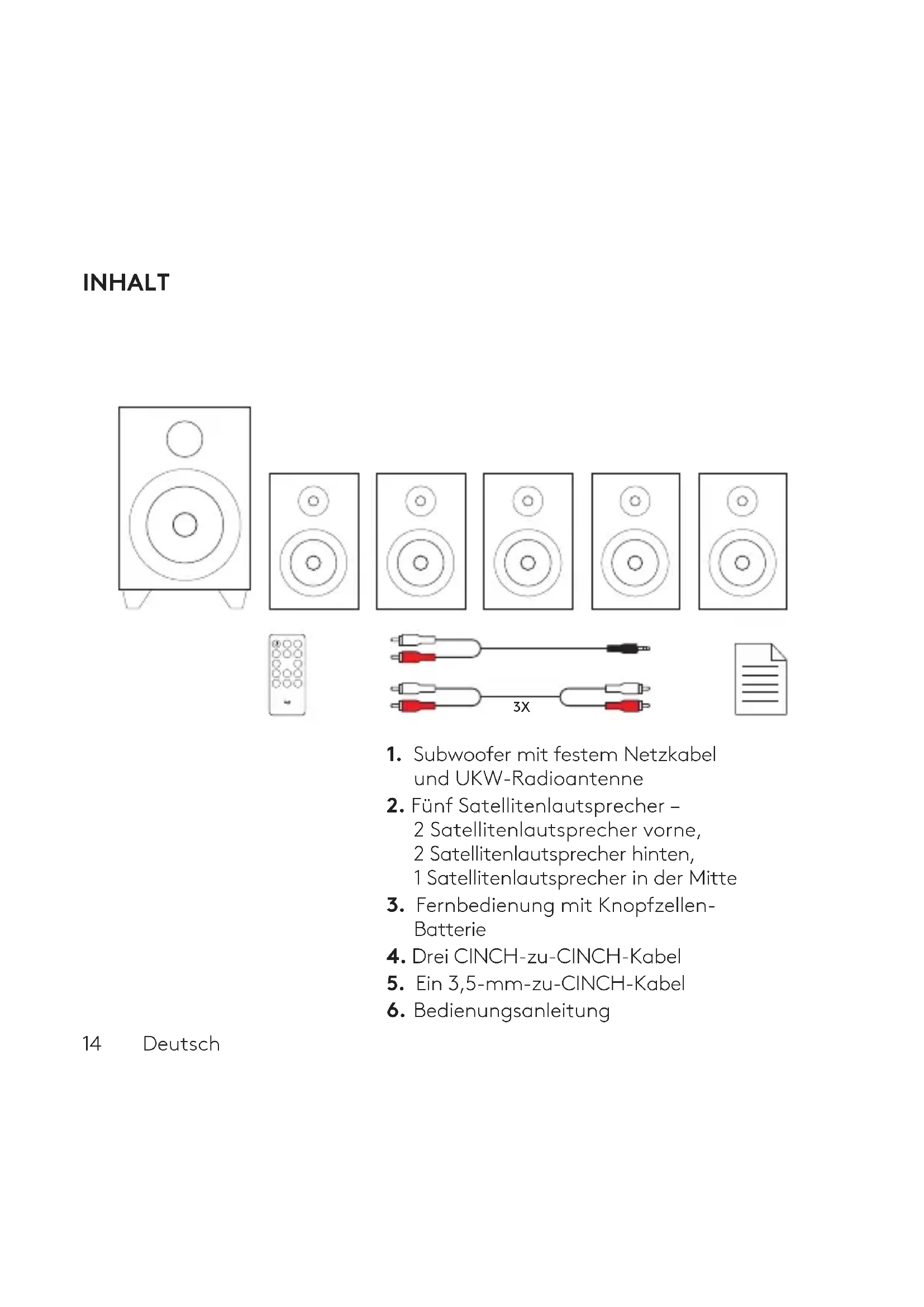

1. Subwoofer mit festem Netzkabel und UKW-Radioantenne
2. Fünf Satellitenlautsprecher – 2 Satellitenlautsprecher vorne, 2 Satellitenlautsprecher hinten, 1 Satellitenlautsprecher in der Mitte
3. Fernbedienung mit Knopfzellen-Batterie
4. Drei CINCH-zu-CINCH-Kabel
5. Ein 3,5-mm-zu-CINCH-Kabel
6. Bedienungsanleitung

5.1 SOUNDSYSTEM-EINRICHTUNG


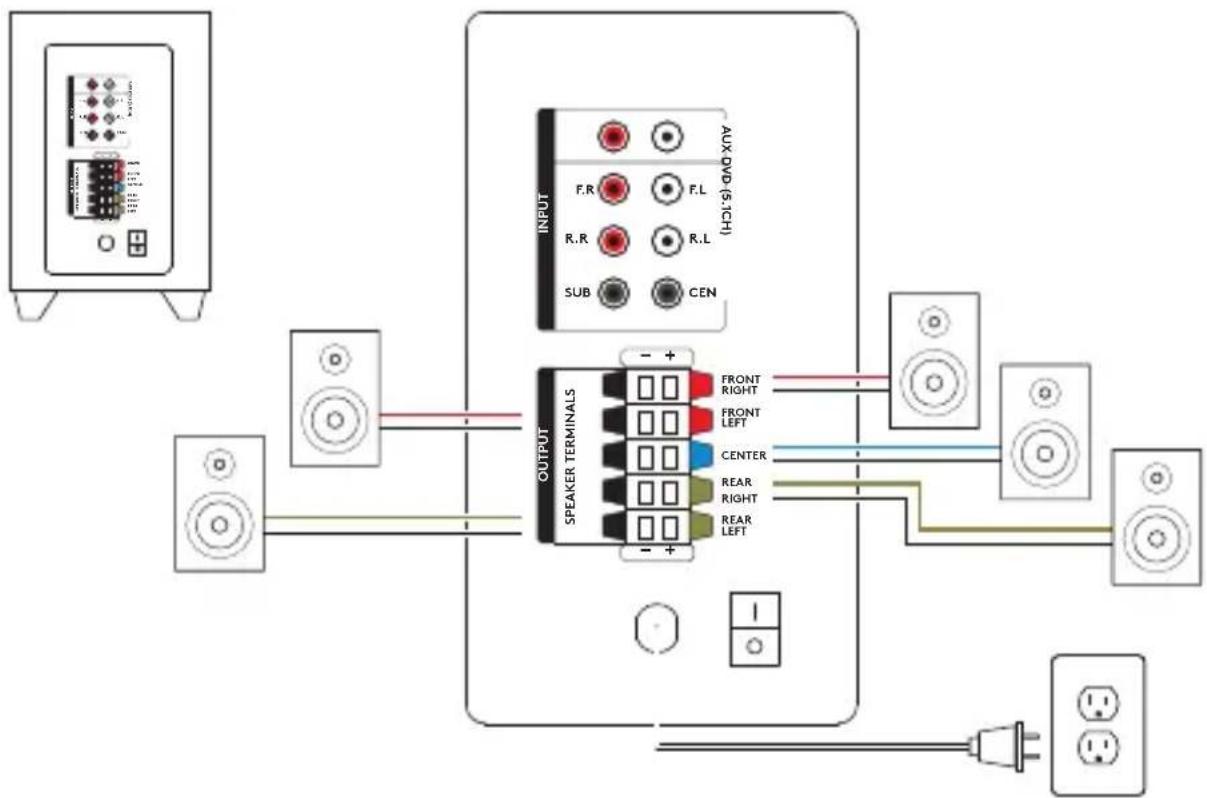

1. Verbinden Sie jeden Satellitenlautsprecher mit dem entsprechenden Stecker an der Schalttafel hinten am Subwoofer.
2. Stecken Sie das Stromkabel in eine Steckdose ein.
3. Schalten Sie das System über den Schalter an der Schalttafel hinten am Subwoofer ein.

Deutsch

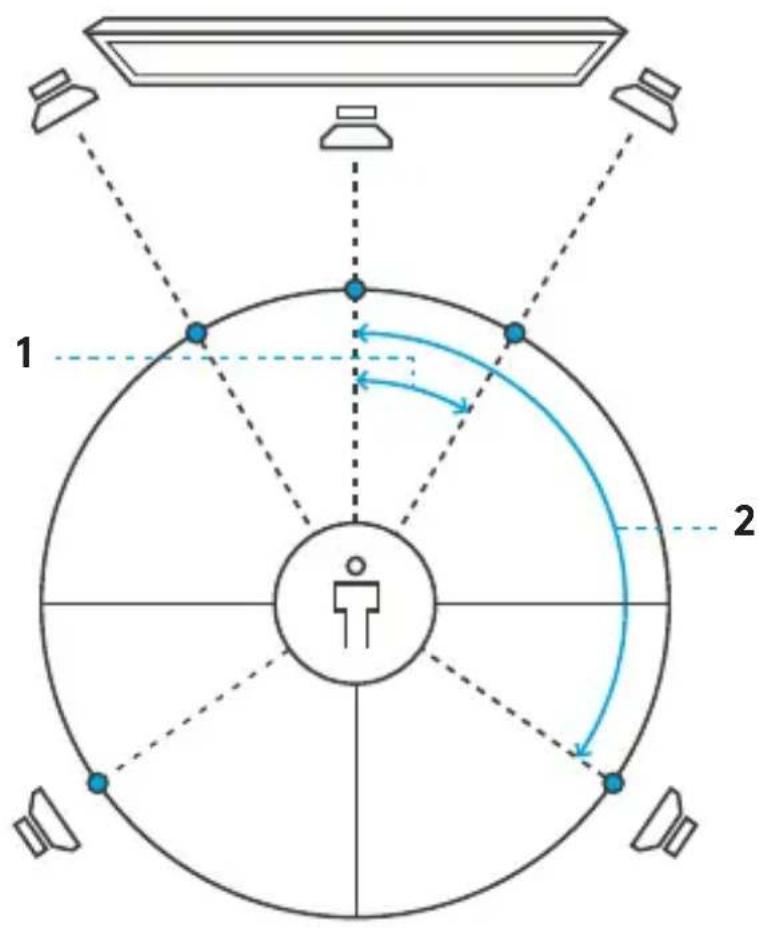

OPTIMALE PLATZIERUNG FÜR 5.1 SURROUND SOUND LAUTSPRECHER

1. Platzieren Sie für eine optimale Klangausgabe die beiden vorderen Lautsprecher im 30-Grad-Winkel zur Mitte.

2. Platzieren Sie für eine optimale Klangausgabe die beiden hinteren Lautsprecher im 120-Grad-Winkel zur Mitte.

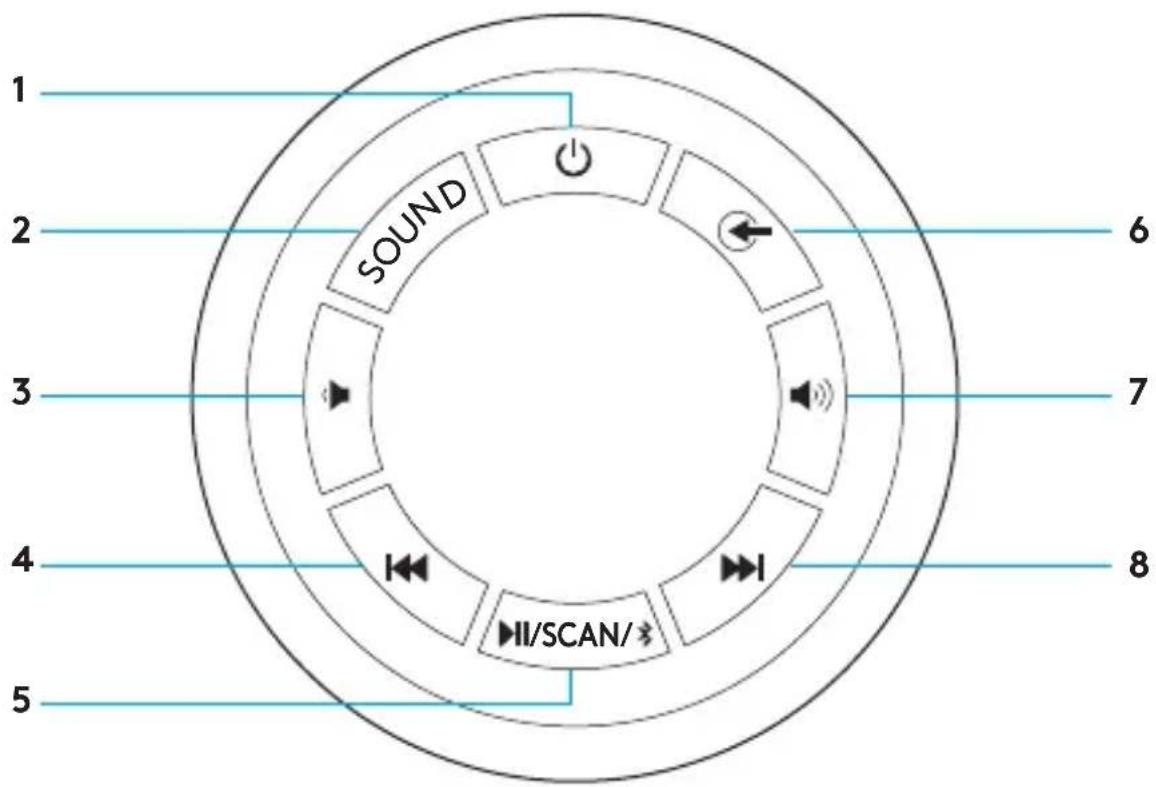

BEDIENELEMENTE AM SUBWOOFER

1 2 3 4 5 SOUND I/SCAN/ 6 7 8

1. Standby-Modus
2. Soundausgabe-Kanal
3. Lautstärke verringern

4. Zurück

5. Wiedergabe/Pause/Suche/Bluetooth®-Pairing

6. Quelle
7. Lautstärke erhöhen
8. Weiter

BEDIENELEMENTE AM SUBWOOFER

1. Standby-Taste:

Aktiviert bzw. deaktiviert den Standby-Modus (das System schaltet nach 20 Minuten automatisch in den Standby-Modus, wenn kein Audio-Eingangssignal vorhanden oder das Eingangssignal auf Pause oder auf 1 kHz eingestellt ist).

2. Sound-Taste:

Schaltet um zwischen den Kanälen mit 5.1 Sound und 2.1 Sound (nur wenn der Eingang Kanäle mit 5.1 Sound unterstützt)

3. Verringern der Lautstärke

4. Zurück:

A. USB/SD-Modus:

1. Kurz drücken zum Auswählen des vorherigen Titels.
   II. Kurz drücken zum Auswählen des vorherigen Ordners.

B. UKW-Modus:

1. Kurz drücken zum Auswählen des vorherigen Senders.
   II. Lang drücken zum Auswählen des automatisch gespeicherten vorherigen Kanals/Senders.

C. Bluetooth-Modus: Kurz drücken zum Auswählen des vorherigen Titels

5. Wiedergabe/Pause/Suche/Bluetooth-Pairing:

A. USB/SD-Modus: Kurz drücken zum Abspielen/Anhalten der Musikausgabe.
B. UKW-Modus:

I. Kurz drücken zum Starten der automatischen Suche, ein zweites Mal kurz drücken zum Auswählen eines Senders.
II. Alle aktiven Frequenzen werden automatisch gespeichert für verschiedene Kanäle.

C. Bluetooth-Modus:

I. Kurz drücken zum Abspielen/Anhalten der Musikausgabe.
II. Lang drücken startet den Bluetooth-Pairing-Modus, die LED-Anzeige „bt“ blinkt schnell auf dem Display.

6. Quelle:

A. Umschalten zwischen Bluetooth, AUX, DVD, USB/SD und UKW-Modus. Die LED-Anzeige an der Subwoofer-Schalttafel zeigt den zugehörigen Quellen-Modus an.

7. Erhöhen der Lautstärke

8. Weiter:

A. USB/SD-Modus:

I. Kurz drücken zum Auswählen des nächsten Titels.
II. Kurz drücken zum Auswählen des nächsten Ordners.

B. UKW-Modus:

I. Kurz drücken zum Auswählen des vorherigen Senders.
II. Kurz drücken zum Auswählen des nächsten gespeicherten Kanals/Senders.

C. Bluetooth-Modus: Kurz drücken zum Auswählen des nächsten Titels.

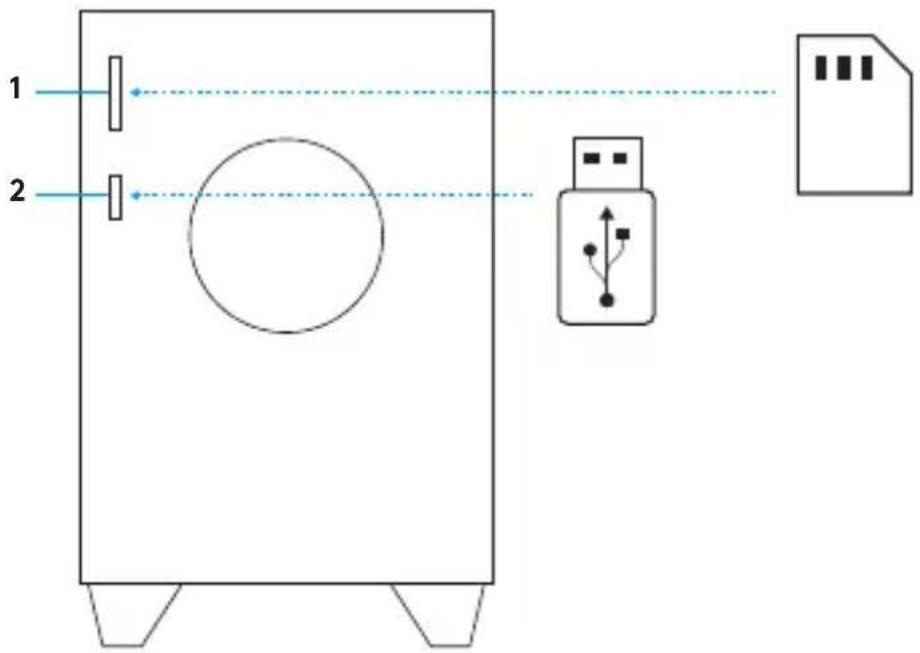

LOKALE AUDIO-QUELLEN

1 2

1. SD-Kartenschlitz

1. Stecken Sie zur Audio-Wiedergabe die SD-Karte vollständig in den SD-Kartenschlitz ein und wählen Sie die SD- bzw. USB-Quelle aus, entweder über die Fernbedienung oder über die Bedienelemente am Subwoofer.
   II. Ziehen Sie die SD-Karte zum Entfernen einfach aus dem Schlitz heraus.
   III. Z607 unterstützt SDHC-Karten mit bis zu 32 GB in den folgenden Audiodatei-Formaten: MP3, WMA, WAV, APE, FLAC.

SD-Karte nicht enthalten

2. USB-Laufwerkschlitz

I. Stecken Sie zur Audio-Wiedergabe den USB-Stick vollständig in den USB-Laufwerkschlitz ein und wählen Sie die SD- bzw. USB-Quelle aus, entweder über die Fernbedienung oder über die Bedienelemente am Subwoofer.
II. Ziehen Sie den USB-Stick zum Entfernen einfach aus dem Schlitz heraus.
III. Z607 unterstützt USB-Sticks mit bis zu 32 GB, die mit FAT16 oder FAT32 formatiert sind, in den folgenden Audiodatei-Formaten: MP3, WMA, WAV, APE, FLAC.

USB-Stick nicht im Lieferumfang enthalten

FERNBEDIENUNG

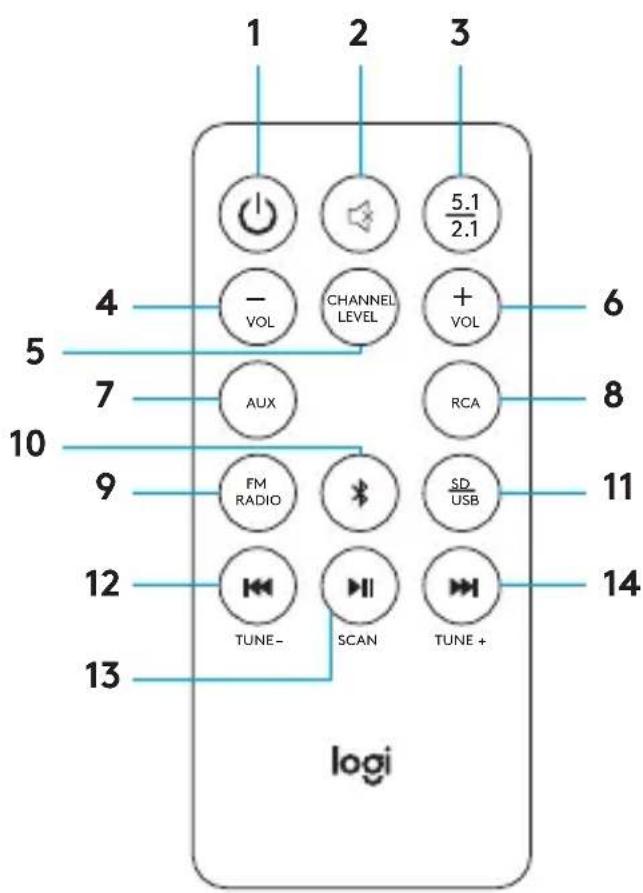

1 2 3 4 5 7 10 9 12 13 TUNE- SCAN TUNE+ logi - VOL CHANNEL LEVEL + VOL AUX RCA FM RADIO SD/USB 11 14

1. Standby-Taste:

Aktiviert bzw. deaktiviert den Standby-Modus (das System schaltet nach 20 Minuten automatisch in den Standby-Modus, wenn kein Audio-Eingangssignal vorhanden oder das Eingangssignal auf Pause oder auf 1 kHz eingestellt ist).

2. Stumm-Taste: Schaltet das gesamte System stumm.

3. 5.1 Sound/2.1 Sound-Taste:

Schaltet um zwischen den Kanälen mit 5.1 Sound und den Kanälen mit 2.1 Sound, je nach Bedarf (nur wenn der Eingang Kanäle mit 5.1 Sound unterstützt).

4. „- Vol“-Taste:

A. Verringert die Gesamtlautstärke.
B. Wenn zuerst die Kanallautstärke-Taste gedrückt wird, verringert die „-Vol“-Taste die Lautstärke des ausgewählten Kanals.

5. Kanallautstärke-Taste:

Steuert die Lautstärke der einzelnen Lautsprecher-Kanäle. Einmal Drücken, um durch die vorderen (F) Lautsprecher, hinteren (R) Lautsprecher und den mittleren (C) Lautsprecher sowie den Subwoofer (S) zu wechseln. Wählen Sie den gewünschten Kanal aus und stellen Sie die Lautstärke dieses Geräts oder Kanals von „5“ bis „-5“ ein. Das System speichert die Anpassung der Kanallautstärke.

6. „+ Vol“-Taste:

A. Erhöht die Gesamtlautstärke.
B. Wenn zuerst die Kanallautstärke-Taste gedrückt wird, erhöht die „+ Vol“-Taste die Lautstärke des ausgewählten Kanals.

1. AUX-Taste: Schaltet auf den 3,5-mm-AUX-Eingang.
2. CINCH/DVD-Taste: Schaltet auf den CINCH-Eingang.
3. „FM RADIO“-Taste: Schaltet auf UKW-Radio.
4. Bluetooth- bzw. Bluetooth-Pairing-Taste:

A. Kurz drücken zum Auswählen des Bluetooth-Modus.

B. Lang drücken startet den Bluetooth-Pairing-Modus, die LED-Anzeige „bt“ blinkt schnell auf dem Display.

1. SD/USB-Taste: Schaltet auf den SD/USB-Eingang.

12. Zurückgehen/Zurück/„Tune -“-Taste:

A. IM UKW-Radio-Modus:

1. Kurz drücken zum Umschalten auf den vorherigen Sender.
   II. Lang drücken zum Auswählen des gespeicherten vorherigen Senders.

B. Im Bluetooth-Modus: Kurz drücken zum Auswählen des vorherigen Titels.

C. Im USB/SD-Modus:

I. Kurz drücken zum Auswählen des vorherigen Titels.
II. Kurz drücken zum Auswählen des vorherigen Ordners.

13. Wiedergabe/Pause/Suche-Taste:

A. IM UKW-Radio-Modus: Kurz drücken zum Starten der automatischen Suche, ein zweites Mal kurz drücken zum Auswählen eines Senders.
B. Im Bluetooth-Modus: Kurz drücken zum Abspielen/Anhalten der Musikausgabe.
C. Im USB/SD-Modus: Kurz drücken zum Abspielen/Anhalten der Musikausgabe.

14. Weiter/„Tune +“-Taste:

A. Im UKW-Radio-Modus:

1. Kurz drücken zum Auswählen des nächsten Senders.
   II. Lang drücken zum Auswählen des nächsten gespeicherten Senders.

B. Im Bluetooth-Modus: Kurz drücken zum Auswählen des nächsten Titels.

C. Im USB/SD-Modus:

1. Kurz drücken zum Auswählen des nächsten Titels.
   II. Kurz drücken zum Auswählen des nächsten Ordners.

Deutsch

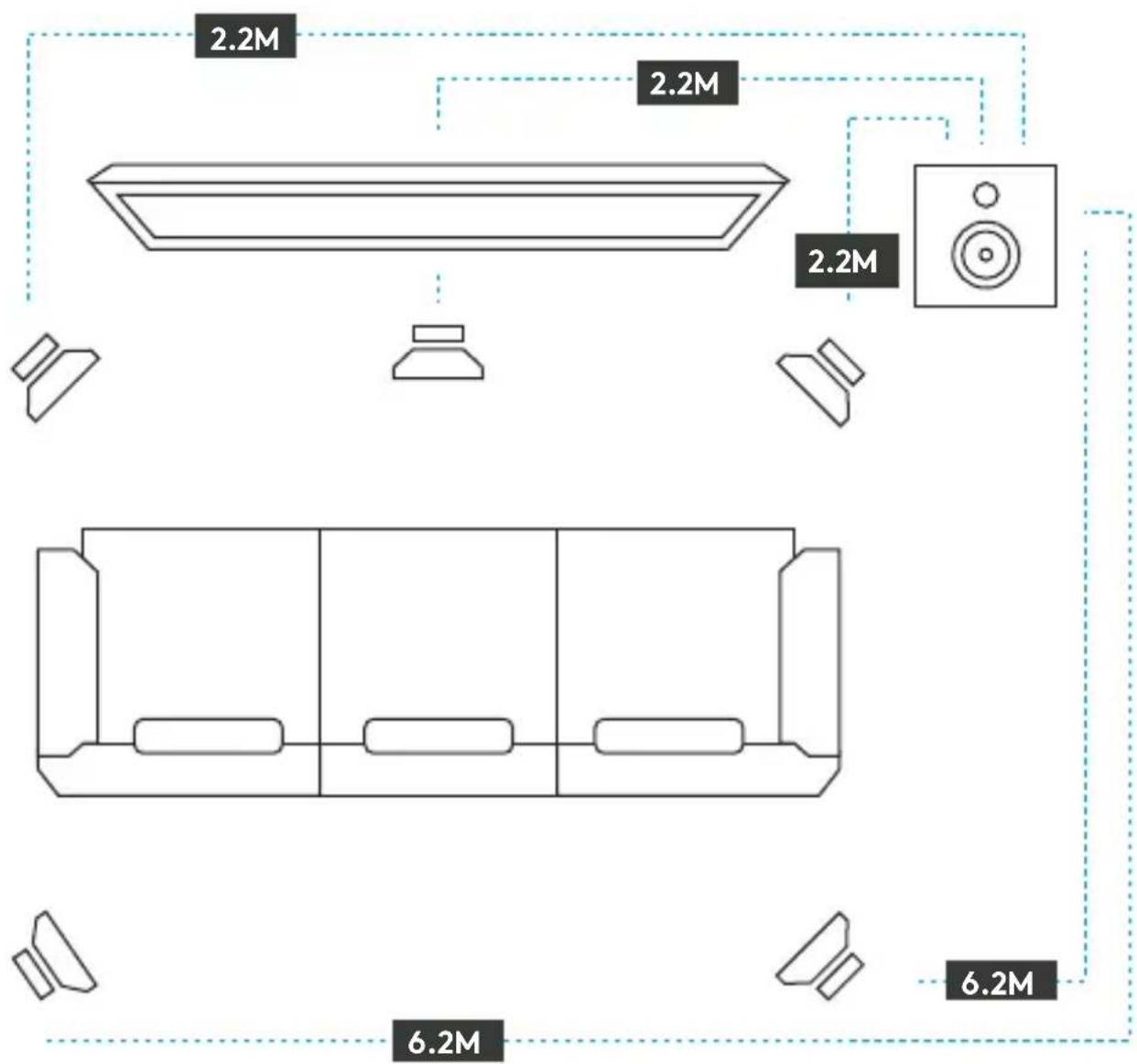

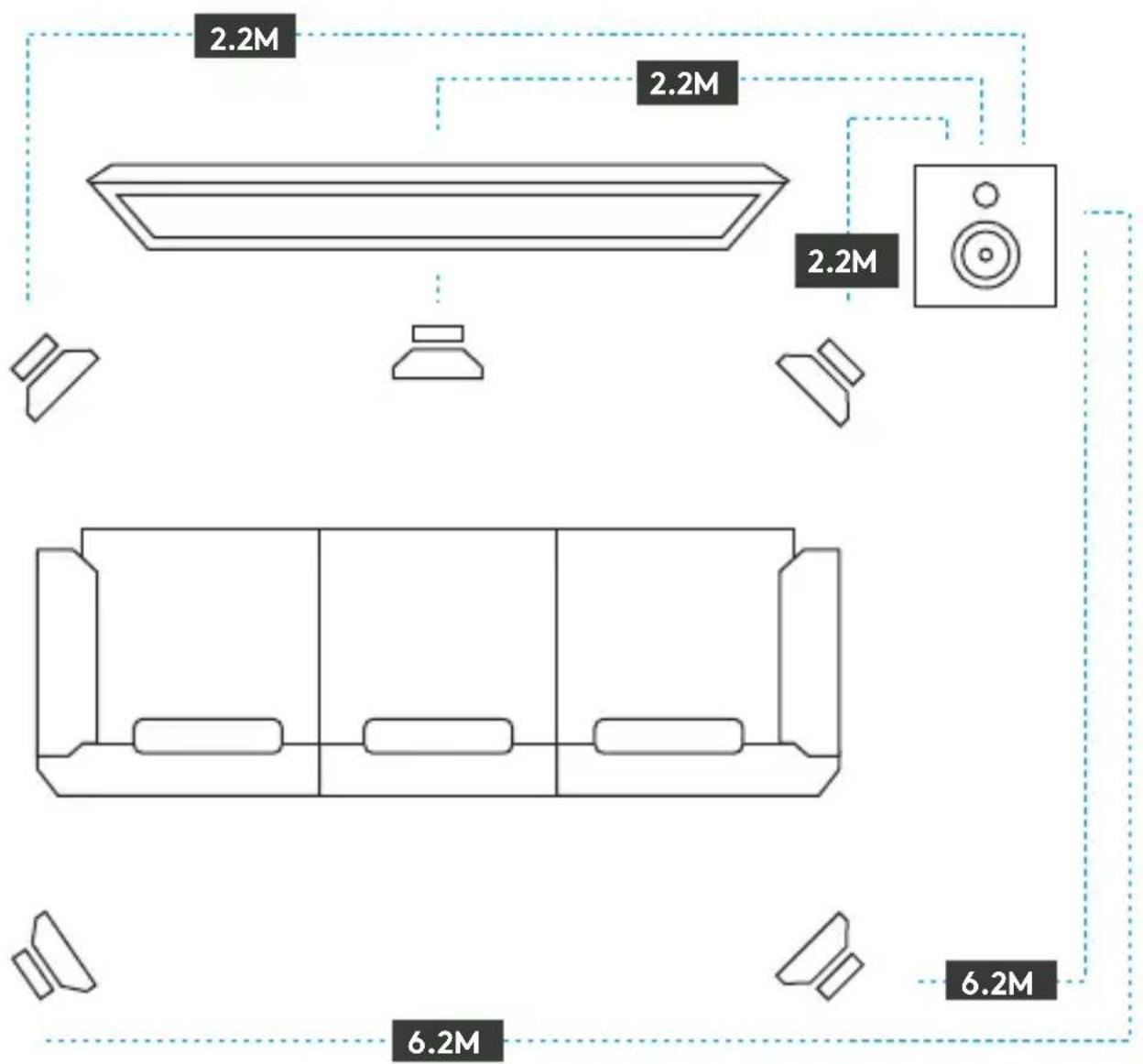

LÄNGERE KABEL FÜR FLEXIBLE PLATZIERUNGSMÖGLICHKEITEN
