Z607 - Bluetooth високоговорител LOGITECH - Безплатно ръководство за потребителя

Тип на продукта	Домашна кино система 5.1 с бас бокс и 5 сателита
Марка	Logitech
Модел	Z607
Свързаност	Bluetooth, USB, SD, допълнителен вход 3,5 мм, RCA вход (DVD), FM радио
Поддържани аудио формати	MP3, WMA, WAV, APE, FLAC (USB/SD)
Обща мощност	40 W RMS
Честотен обхват	40 Hz - 20 kHz
Захранване	220-240 V, 50/60 Hz
Размери на бас бокса	Приблизително 24 x 24 x 38 см
Размери на сателитите	Приблизително 10 x 10 x 18 см всеки
Общо тегло	Приблизително 5,5 кг
Основни функции	Bluetooth възпроизвеждане, USB/SD, FM радио, режими 5.1/2.1, дистанционно управление, автоматичен режим на готовност
Съдържание на кутията	Бас бокс, 5 сателита, дистанционно управление, RCA кабели (x3), кабел 3,5 мм към RCA, документация
Поддръжка и почистване	Изключете преди почистване; използвайте мека и суха кърпа; избягвайте разтворители и влага
Безопасност	Не отваряйте уреда; не излагайте на вода или източници на топлина; използвайте само предоставения адаптер
Резервни части и ремонтопригодност	Дистанционно управление и кабели налични; захранващият кабел е фиксиран и несменяем; препоръчително е ремонт от професионалист

Често задавани въпроси - Z607 LOGITECH

Как да свържа Bluetooth високоговорителя към моя смартфон?

Натиснете и задръжте бутона Възпроизвеждане/Пауза/Bluetooth свързване на бас бокса или на дистанционното, докато индикаторът 'bt' започне да мига бързо. Активирайте Bluetooth на телефона си, изберете 'Z607' от списъка с устройства. Индикаторът става постоянен, когато се свърже.

Мога ли да използвам системата в режим 2.1 вместо 5.1?

Да, натиснете бутона Звук на бас бокса или 5.1/2.1 на дистанционното, за да превключвате между режимите. Режим 2.1 използва само предните сателити и бас бокса.

Как да пусна музика от USB флашка?

Поставете USB флашката (FAT16/32, до 32 GB) в USB порта на гърба на бас бокса. Изберете източник SD/USB на дистанционното или бутона Източник на високоговорителя. Използвайте бутоните Предишен/Следващ за навигация между песните.

Какво да правя, ако системата не се включва?

Проверете дали захранващият кабел е добре свързан към контакта и превключвателят на гърба на бас бокса е в положение ON. Ако проблемът продължава, пробвайте друг контакт или се свържете с поддръжката на клиенти.

Как да настроя силата на звука на всеки високоговорител поотделно?

В нормален режим на готовност натиснете бутона Ниво на канал на дистанционното, за да изберете канал (F=преден, R=заден, C=централен, S=бас). След това използвайте +Vol/-Vol за регулиране на нивото между -5 и +5. Настройката се запаметява.

Системата преминава ли автоматично в режим на готовност?

Да, след около 20 минути без аудио сигнал или ако силата на звука е на минимум, Z607 преминава в режим на готовност. За да го реактивирате, натиснете бутона Готовност или който и да е бутон за възпроизвеждане.

Как да слушам FM радио?

Натиснете бутона FM РАДИО на дистанционното или изберете FM източник чрез бутона Източник. За автоматично търсене натиснете кратко Възпроизвеждане/Пауза; намерените станции се запаметяват. Използвайте Предишен/Следващ за смяна на станцията.

Мога ли да свържа няколко Bluetooth устройства едновременно?

Не, Z607 поддържа само една Bluetooth връзка наведнъж. За да смените устройството, изключете първото и повторете процедурата по свързване с новото.

Как да почистя високоговорителите?

Изключете системата. Използвайте мека и суха кърпа за избърсване на повърхностите. Никога не използвайте химикали, алкохол или влажна кърпа. Избягвайте попадането на вода в високоговорителите.

Какво да правя, ако звукът е изкривен или слаб?

Проверете нивото на силата на звука на високоговорителя и на източника. Уверете се, че източникът не е в режим на заглушаване. Тествайте с друг източник (напр. USB), за да изключите проблем с Bluetooth връзката. Ако проблемът продължава, намалете силата на звука или рестартирайте системата, като я изключите за 30 секунди.

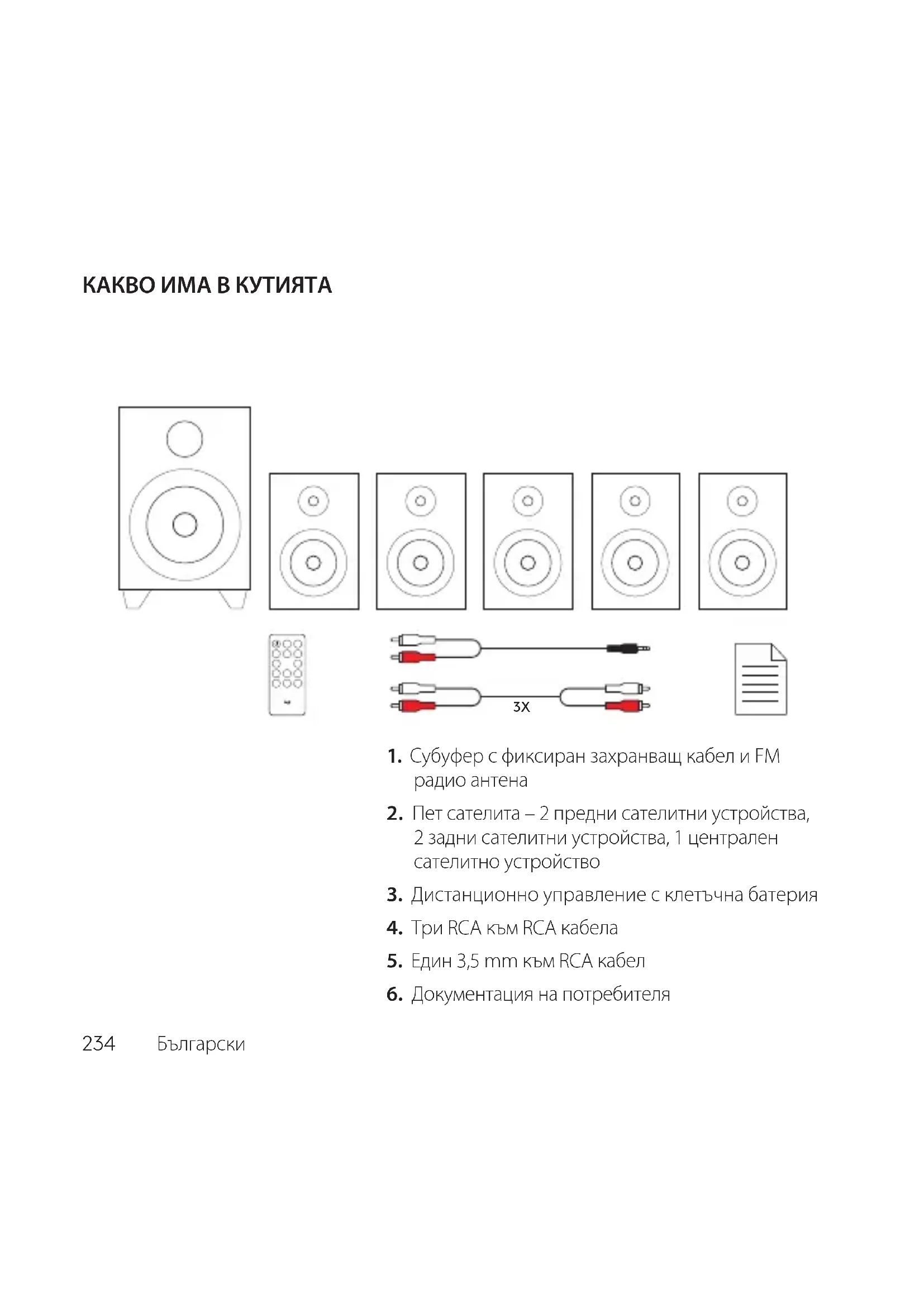

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Z607 LOGITECH

1. Субуфер с фиксиран захранващ кабел и FM радио антена
2. Пет сателита – 2 предни сателитни устройства, 2 задни сателитни устройства, 1 централен сателитно устройство
3. Дистанционно управление с клетъчна батерия
4. Три RCA към RCA кабела
5. Един 3,5 mm към RCA кабел
6. Документация на потребителя

5.1 НАСТРОЙКА НА СИСТЕМАТА

1. Свържете всички сателитни устройства към съответните контакти на задния панел на субуфера.
2. Включете захранващия кабел в АС (променливотоков) контакт.
3. Включете системата чрез превключвателя на задния панел на субуфера.

1. За оптимален звук поставете всеки преден високоговорител на 30 градуса спрямо централната точка.

2. За оптимален звук поставете всеки заден високоговорител на 120 градуса спрямо централната точка.

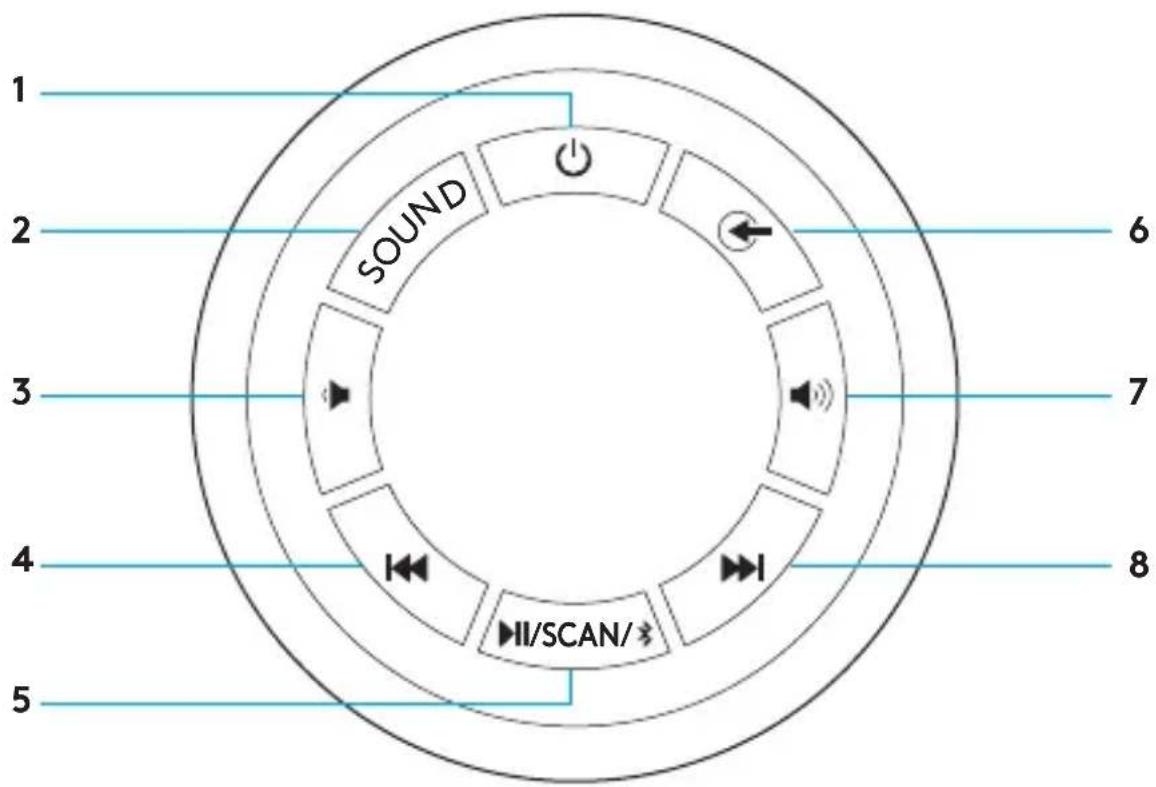

КОНТРОЛИ НА СУБУФЕРА

1. Режим на готовност
2. Звук
3. Намаляване силата на звука

4. Назад

5. Пускане/Пауза/Сканиране/Bluetooth ^® сдвояване

6. Източник
7. Увеличаване силата на звука
8. Напред

КОНТРОЛИ НА СУБУФЕРА

Активира/дезактивира режима на готовност (системата автоматично преминава в режим на готовност след 20 минути, ако няма входен аудио сигнал, ако входният аудио сигнал бъде паузиран или ако е на ниво 1 kHz).

2. Звук:

Превключва между 5.1 и 2.1 канала (само ако входът поддържа 5.1 канала)

3. Намалете силата на звука

4. Предишно:

a. USB/SD режим:

i. Натиснете за кратко, за да изберете предишната песен.
ii. Натиснете продължително, за да изберете предишната папка.

1. FM режим:

i. Натиснете за кратко, за да изберете предишната станция.
ii. Натиснете продължително, за да изберете предишния автоматично съхранен канал/станция.

в. Bluetooth режим: натиснете за кратко, за да изберете предишната песен

5. Пускане/Пауза/Сканиране/Bluetooth сдвояване:

a. USB/SD режим: Натиснете за кратко, за да пуснете/паузирате музиката.
6. FM режим:

i. Натиснете за кратко, за да започнете автоматично търсене, натиснете втори път за кратко, за да изберете станция.
ii. Всички активни честоти се съхраняват автоматично в различни канали.

в. Bluetooth режим:

i. Натиснете за кратко, за да пуснете/паузирате музиката.
ii. По-продължителното натискане ще стартира режима за Bluetooth сдвояване, като светлинният индикатор ще започне бързо да мига с „bt” на дисплея.

6. Източник:

a. Превключете между Bluetooth, AUX, DVD, USB/SD и FM режим.

Светодиодният дисплей на панела на субуфера ще посочи съответния режим на източник.

7. Увеличете силата на звука

8. Следващо:

a. USB/SD режим:

i. Натиснете за кратко, за да изберете следващата песен.
ii. Натиснете продължително, за да изберете следващата папка.

1. FM режим:

i. Натиснете за кратко, за да изберете следващата станция.
ii. Натиснете продължително, за да изберете следващия запазен канал/станция.

с. Bluetooth режим: натиснете за кратко, за да изберете следващата песен.

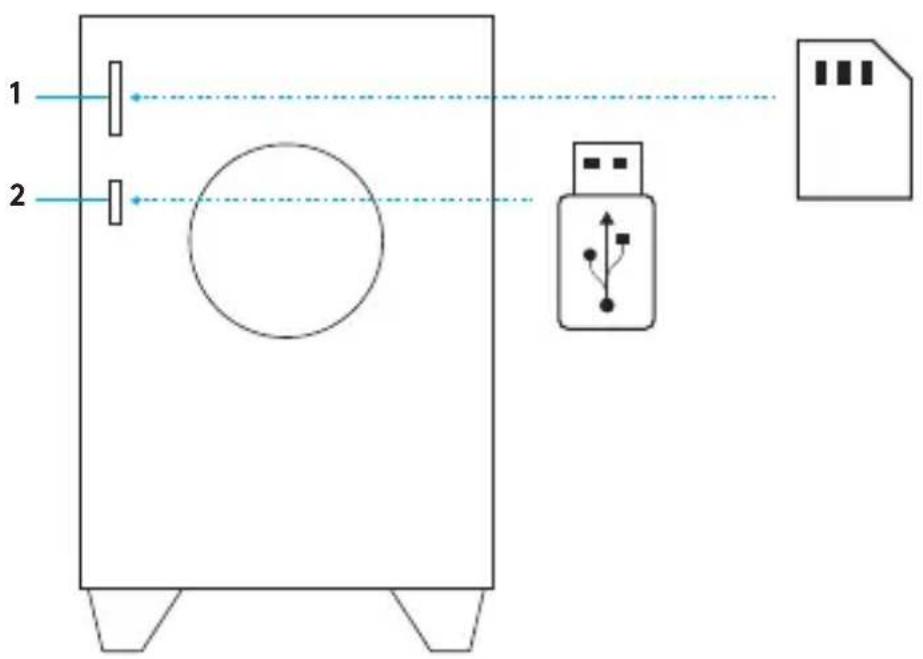

ЛОКАЛНИ АУДИО ИЗТОЧНИЦИ

1. Слот за SD карта 2. Слот за USB устройство

i. За да пуснете аудио, поставете напълно SD картата в слота за SD карти и изберете като източник SD/USB от дистанционното или от контролите на субуфера.
ii. За да махнете SD картата, просто я извадете от слота.
iii. Z607 поддържа до 32GB SDHC карти със следните аудио файлови формати: MP3, WMA, WAV, APE, FLAC.

SD картата не е включена

i. За да пуснете аудио, поставете USB устройство в USB слота и изберете като източник SD/USB от дистанционното или от контролите на субуфера.
ii. За да махнете USB устройството, просто го извадете от слота.
iii. Z607 поддържа до 32GB USB устройства с формат FAT16 или FAT32 със следните аудио файлови формати: MP3, WMA, WAV, APE, FLAC.

USB устройството не е включено

Активира/дезактивира режима на готовност (системата автоматично преминава в режим на готовност след 20 минути, ако няма входен аудио сигнал, ако входният аудио сигнал бъде паузиран или ако е на ниво 1 kHz).

2. Без звук: Изключва звука на системата.

3. 5.1 / 2.1: Превключва от 5.1 на 2.1 канали според необходимостта (само ако входът поддържа 5.1 канала).

4. -Vol:

а. Намалява силата на главния звук.
6. Когато първо избирате сила на звука на канала, -vol намалява силата на звука за избрания канал.

5. Ниво на канала:

Контролира силата на звука на каналите на високоговорителя. Натиснете веднъж, за да преминете през предните (F) високоговорители, задните (R) високоговорители, централния (C) високоговорител и субуфера (S), изберете канала и регулирайте силата на звука на съответното устройство или канал между 5 и -5. Системата ще запази корекцията на силата на звука на канала.

6. +Vol:

а. Увеличава силата на главния звук.
6. Когато първо избирате сила на звука на канала, +vol увеличава силата на звука за избрания канал.

a. Натиснете за кратко, за да изберете Bluetooth режим.
6. По-продължителното натискане ще стартира режима за Bluetooth сдвояване, като светлинният индикатор ще започне бързо да мига с „bt“ на дисплея.

12. Назад/Предишно/Tune-:

i. Натиснете за кратко, за да преминете към предишната станция.
ii. Натиснете продължително, за да изберете предишната запазена станция.

1. В Bluetooth режим: натиснете за кратко, за да изберете предишната песен

в. В USB/SD режим:

i. Натиснете за кратко, за да изберете предишната песен.
ii. Натиснете продължително, за да изберете предишната папка.

13. Пускане/Пауза/Сканиране:

a. В режим на FM радио: Натиснете за кратко, за да започнете автоматично търсене, натиснете втори път за кратко, за да изберете станция.
6. В Bluetooth режим: Натиснете за кратко, за да пуснете/паузирате музиката.
в. В USB/SD режим: Натиснете за кратко, за да пуснете/паузирате муника.

14. Следващо/Tune+:

i. Натиснете за кратко, за да преминете към следващата станция.
ii. Натиснете продължително, за да преминете към следващата запазена станция.

1. В Bluetooth режим: Натиснете за кратко, за да изберете следващата песен.

в. В USB/SD режим:

i. Натиснете за кратко, за да изберете следващата песен.
ii. Натиснете продължително, за да изберете следващата папка.
