KÄYTTÖOHJE Z607 LOGITECH

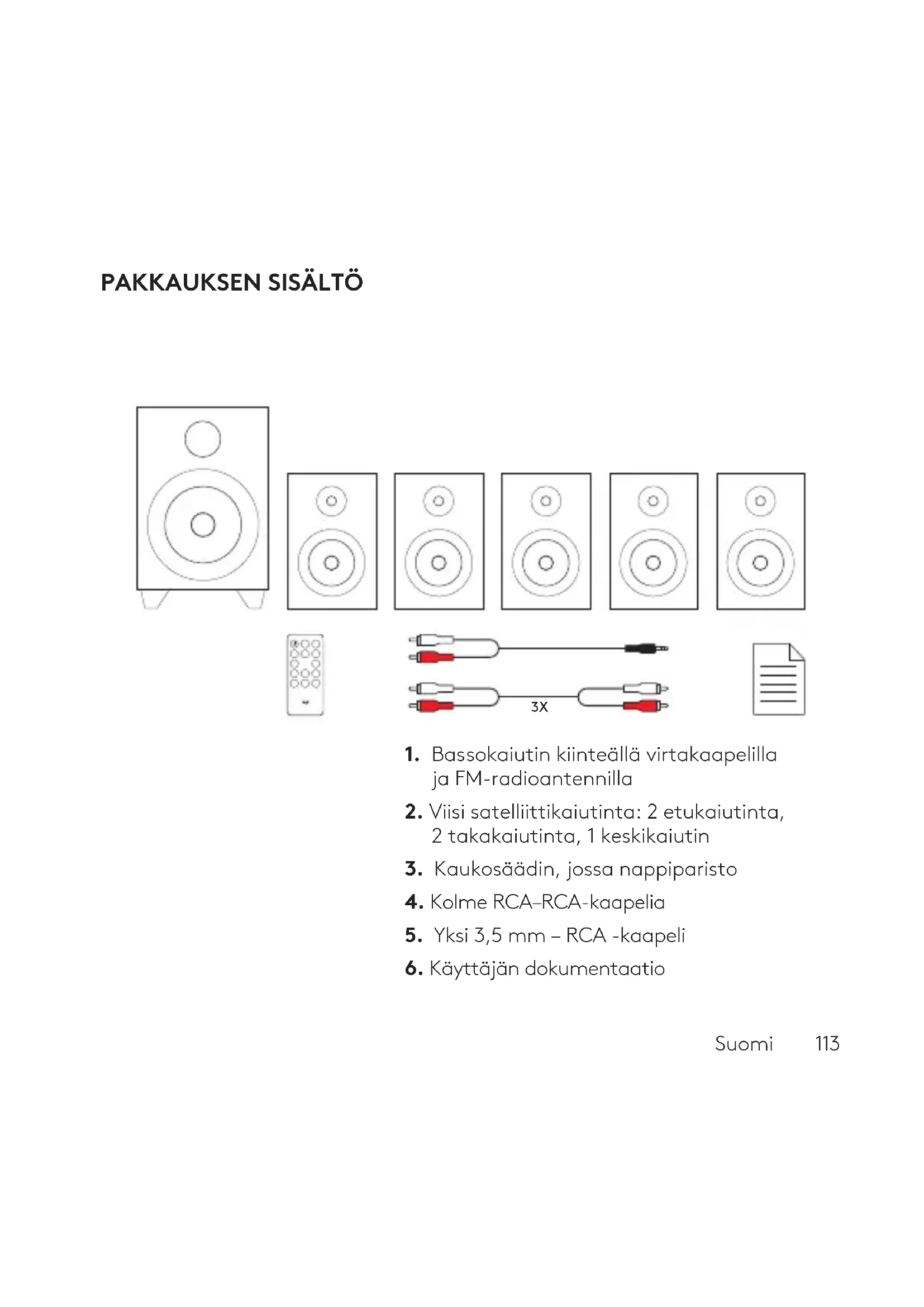

1. Bassokaiutin kiinteällä virtakaapelilla ja FM-radioantennilla
2. Viisi satelliittikaiutinta: 2 etukaiutinta, 2 takakaiutinta, 1 keskikaiutin
3. Kaukosäädin, jossa nappiparisto
4. Kolme RCA-RCA-kaapelia
5. Yksi 3,5 mm - RCA -kaapeli
6. Käyttäjän dokumentaatio

Suomi

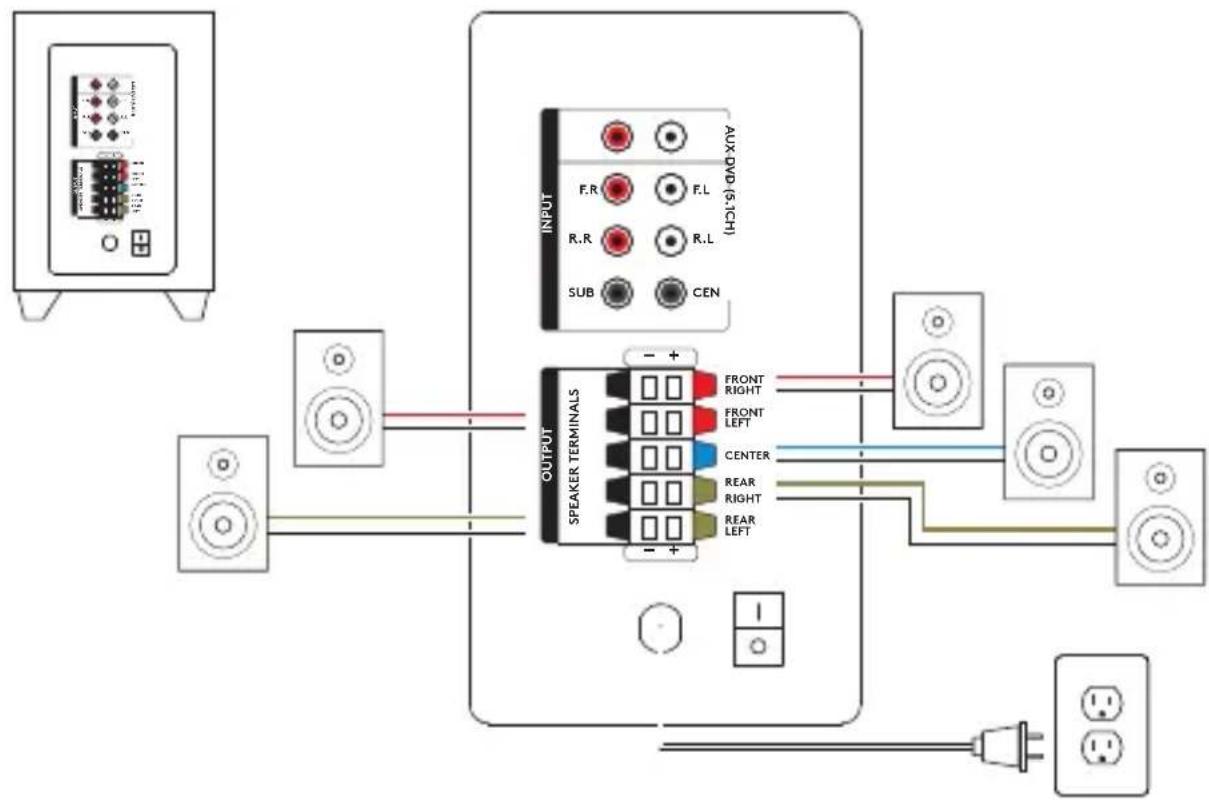

5.1-JÄRJESTELMÄN KÄYTTÖÖNOTTO

1. Liitä kukin satelliittikaiutin sitä vastaavaan liittimeen bassokaiuttimen takapaneelissa.
2. Liitä virtajohto pistorasiaan.
3. Kytke järjestelmään virta bassokaiuttimen takapaneelin kytkimellä.

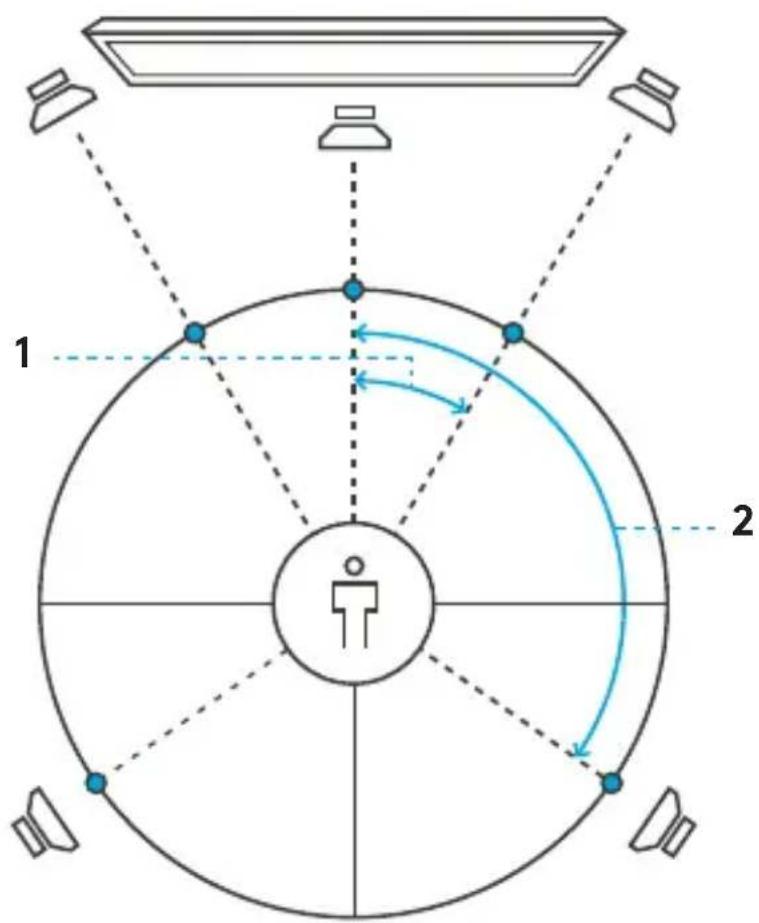

5.1-TILÄÄÄNIKAIUTINTEN SIJOITTELU
    AY["1"]
    AZ["2"]
    BA["3"]

1. Parhaan äänen saat, kun asetat etukaiuttimet 30 asteen kulmaan keskipisteeseen nähden.

2. Parhaan äänen saat, kun asetat takakaiuttimet 120 asteen kulmaan keskipisteeseen nähden.

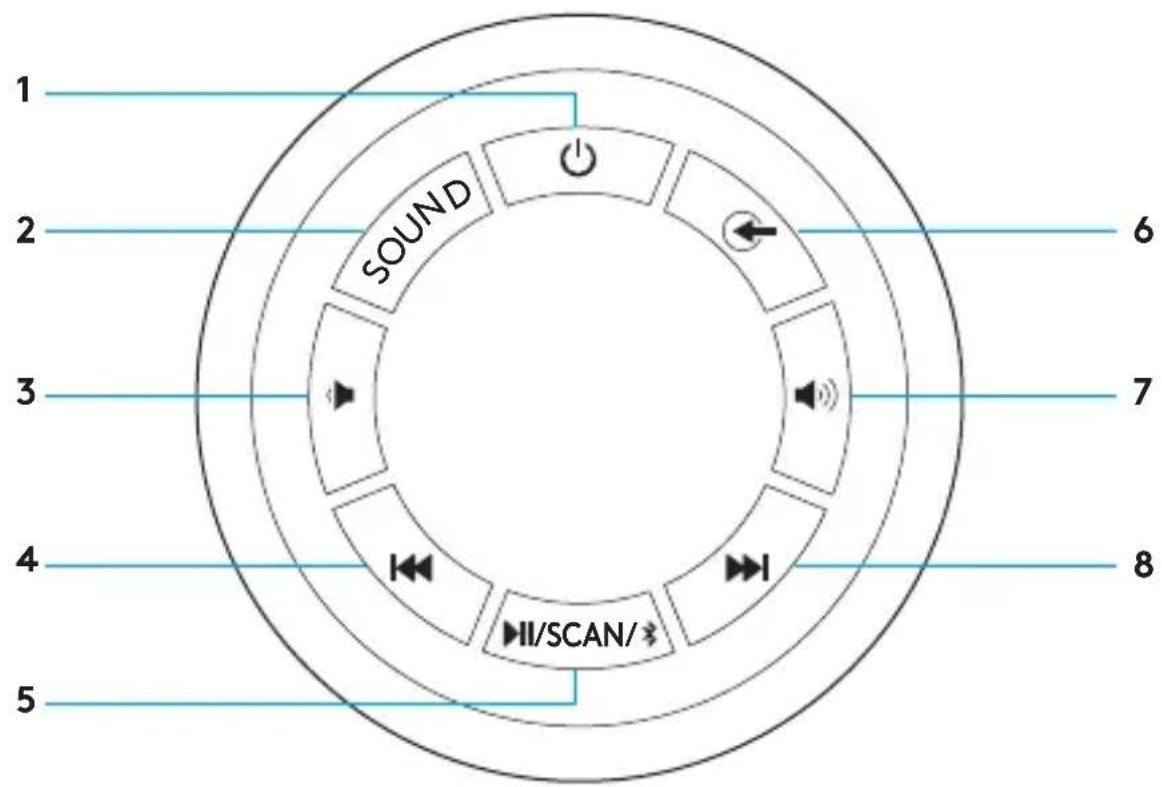

BASSOKAIUTTIMEN SÄÄTIMET

1 2 3 4 5 SOUND I/SCAN/ 6 7 8

1. Valmiustila
2. Ääni
3. Äänenvoimakkuuden vähentäminen

4. Edellinen

5. Toisto/tauko/haku/Bluetooth®-pariliitoksen muodostaminen

6. Lähde
7. Äänenvoimakkuuden lisäys
8. Seuraava

BASSOKAIUTTIMEN SÄÄTIMET

1. Valmiustila:

Ottaa valmiustilan käyttöön tai poistaa sen käytöstä (järjestelmä siirtyy valmiustilaan automaattisesti 20 minuutin kuluttua äänisignaalin päättymisestä tai keskeyttämisestä tai siitä, kun äänenvoimakkuus lasketaan 1 kHz:n tasolle).

2. Ääni:

Vaihtaa 5.1-kanavaisen ja 2.1-kanavaisen äänen välillä (vain jos tulo tukee 5.1-kanavaista ääntä)

3. Äänenvoimakkuuden vähentäminen

4. Edellinen:

a. USB/SD-tila:

i. Lyhyt painallus valitsee edellisen kappaleen.
ii. Pitkä painallus valitsee edellisen kansion.

b. FM-tila:

i. Lyhyt painallus valitsee edellisen kanavan.
ii. Pitkä painallus valitsee edellisen automaattisesti tallennetun kanavan.

c. Bluetooth-tila: Lyhyt painallus valitsee edellisen kappaleen.

5. Toisto/tauko/haku/Bluetooth-pariliitoksen muodostaminen:

a. USB/SD-tila: Lyhyt painallus käynnistää musiikin toiston tai keskeyttää sen.
b. FM-tila:

i. Lyhyt painallus käynnistää automaattisen haun, toinen lyhyt painallus valitsee kanavan.
ii. Kaikki aktiiviset taajuudet tallennetaan automaattisesti eri kanaville.

c. Bluetooth-tila:

i. Lyhyt painallus käynnistää musiikin toiston tai keskeyttää sen.
ii. Pitkä painallus käynnistää Bluetooth-pariliitoksen muodostamistilan, ja näytössä vilkkuu hetken ajan "bt".

6. Lähde:

a. Vaihtaa seuraavien tilojen välillä: Bluetooth, AUX, DVD, USB/SD ja FM. Lähdetila näytetään bassokaiuttimen paneelin näytössä.

7. Äänenvoimakkuuden lisääminen

8. Seuraava:

a. USB/SD-tila:

i. Lyhyt painallus valitsee seuraavan kappaleen.
ii. Pitkä painallus valitsee seuraavan kansion.

b. FM-tila:

i. Lyhyt painallus valitsee seuraavan kanavan.
ii. Pitkä painallus valitsee seuraavan tallennetun kanavan.

c. Bluetooth-tila: Lyhyt painallus valitsee seuraavan kappaleen.

PAIKALLISET ÄÄNILÄHTEET

1 2

1. SD-kortin paikka

i. Aloita toisto työntämällä SD-kortti kokonaan SD-kortin paikkaan ja valitsemalla lähteeksi SD/USB joko kaukosäätimellä tai bassokaiuttimen säätimillä.

ii. Poista SD-kortti vetämällä se pois paikaltaan.

iii. Z607 tukee enintään 32 Gt:n SDHC-kortteja ja seuraavia äänitiedostomuotoja: MP3, WMA, WAV, APE ja FLAC.

SD-kortti hankittava erikseen

2. USB-portti

i. Aloita toisto liittämällä USB-asema USB-porttiin ja valitsemalla lähteeksi SD/USB joko kaukosäätimellä tai bassokaiuttimen säätimillä.

ii. Poista USB-asema irrottamalla se portista.

iii. Z607 tukee enintään 32 Gt:n USB-asemia, jotka on alustettu FAT16- tai FAT32-tiedostojärjestelmiin ja joissa käytetään seuraavia äänitiedostomuotoja: MP3, WMA, WAV, APE, FLAC.

USB-asema hankittava erikseen

Suomi

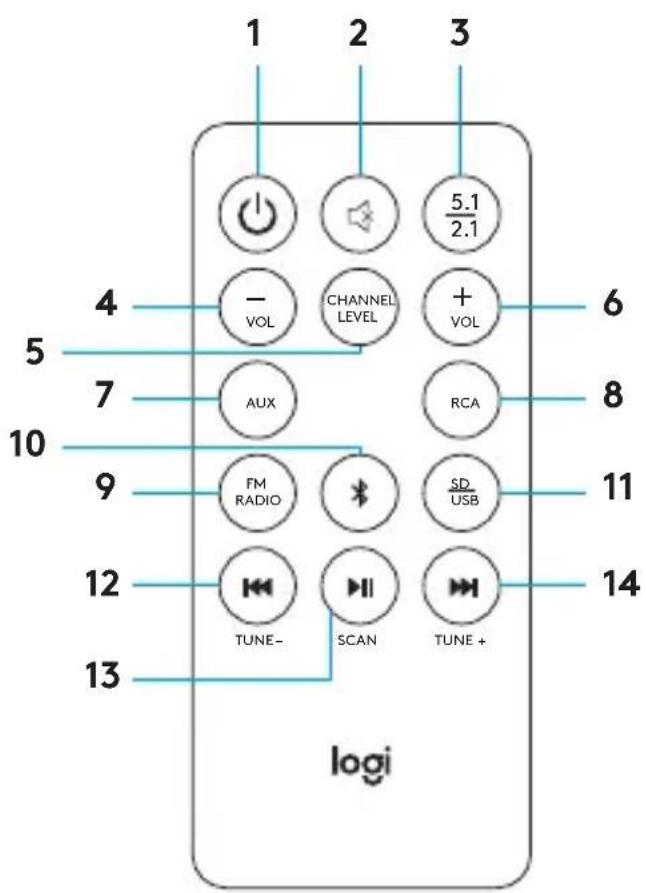

KAUKOSÄÄDIN

1 2 3 4 5 6 7 8 10 9 11 12 13 TUNE- SCAN TUNE+ logi CHANNEL LEVEL VOL RCA SD/USB

1. Valmiustila:

Ottaa valmiustilan käyttöön tai poistaa sen käytöstä (järjestelmä siirtyy valmiustilaan automaattisesti 20 minuutin kuluttua äänisignaalin päätymisestä tai keskeyttämisestä tai siitä, kun äänenvoimakkuus lasketaan 1 kHz:n tasolle).

2. Vaimennus: Vaimentaa järjestelmän.

1. 5.1 / 2.1: Vaihtaa 5.1-kanavaisesta 2.1-kanavaiseen ääneen tarpeen mukaan (vain siinä tapauksessa, että tulo tukee 5.1-kanavaista ääntä).

4. -VOL:

a. Vähentää yleistä äänenvoimakkuutta. b. Jos CHANNEL LEVEL -painiketta on painettu ensin, -VOL-painike vähentää valitun kanavan äänenvoimakkuutta.

5. CHANNEL LEVEL:

Hallitsee kaiutinkanavien äänenvoimakkuutta. Paina painiketta kerran valitaksesi etukaiuttimet (F), takakaiuttimet (R), keskikaiuttimen (C) tai bassokaiuttimen (S) ja säädä sitten valitun kanavan tai kaiuttimen äänenvoimakkuutta välillä -5-5. Kanavan muuttunut äänenvoimakkuus tallennetaan järjestelmään.

6. +VOL:

a. Lisää yleistä äänenvoimakkuutta.
b. Jos CHANNEL LEVEL -painiketta on painettu ensin, +VOL-painike lisää valitun kanavan äänenvoimakkuutta.

1. AUX: Valitsee 3,5 mm:n lisätuloliitännän.

2. RCA/DVD: Valitsee RCA-tulon.

3. FM RADIO: Valitsee FM-radion.

4. Bluetooth / Bluetooth-pariliitoksen muodostaminen:

a. Lyhyt painallus valitsee Bluetooth-tilan.
b. Pitkä painallus käynnistää Bluetooth-pariliitoksen muodostamistilan, ja näytössä vilkkuu hetken ajan "bt".

1. SD/USB: Valitsee SD/USB-tulon.

12. Takaisin/edellinen/TUNE-:

a. FM-radio-tilassa:

i. Lyhyt painallus käynnistää edellisen kanavan haun.
ii. Pitkä painallus valitsee edellisen tallennetun kanavan.

b. Bluetooth-tilassa: Lyhyt painallus valitsee edellisen kappaleen.

c. USB/SD-tilassa:

i. Lyhyt painallus valitsee edellisen kappaleen.
ii. Pitkä painallus valitsee edellisen kansion.

13. Toisto/tauko/haku:

a. FM-radio-tilassa: Lyhyt painallus käynnistää automaattisen haun, toinen lyhyt painallus valitsee kanavan.
b. Bluetooth-tilassa: Lyhyt painallus käynnistää musiikin toiston tai keskeyttää sen.
c. USB/SD-tilassa: Lyhyt painallus käynnistää musiikin toiston tai keskeyttää sen.

14. Seuraava/TUNE+:

a. FM-radio-tilassa:

i. Lyhyt painallus käynnistää seuraavan kanavan haun.
ii. Pitkä painallus valitsee seuraavan tallennetun kanavan.

b. Bluetooth-tilassa: Lyhyt painallus valitsee seuraavan kappaleen.

c. USB/SD-tilassa:

i. Lyhyt painallus valitsee seuraavan kappaleen.
ii. Pitkä painallus valitsee seuraavan kansion.

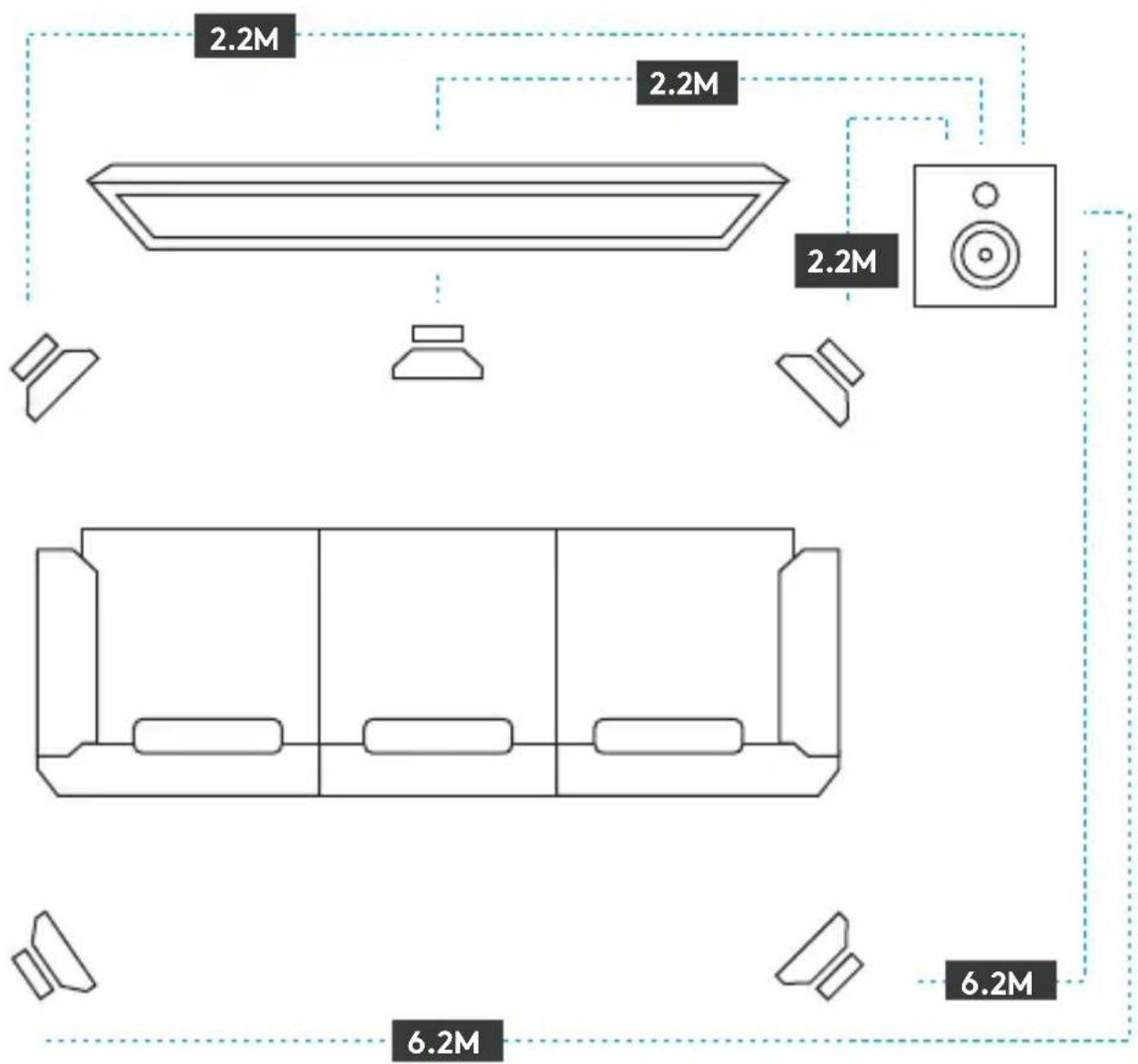

PITKÄT KAAPELIT MAHDOLLISTAVAT JOUSTAVAN SIJOITTELUN
