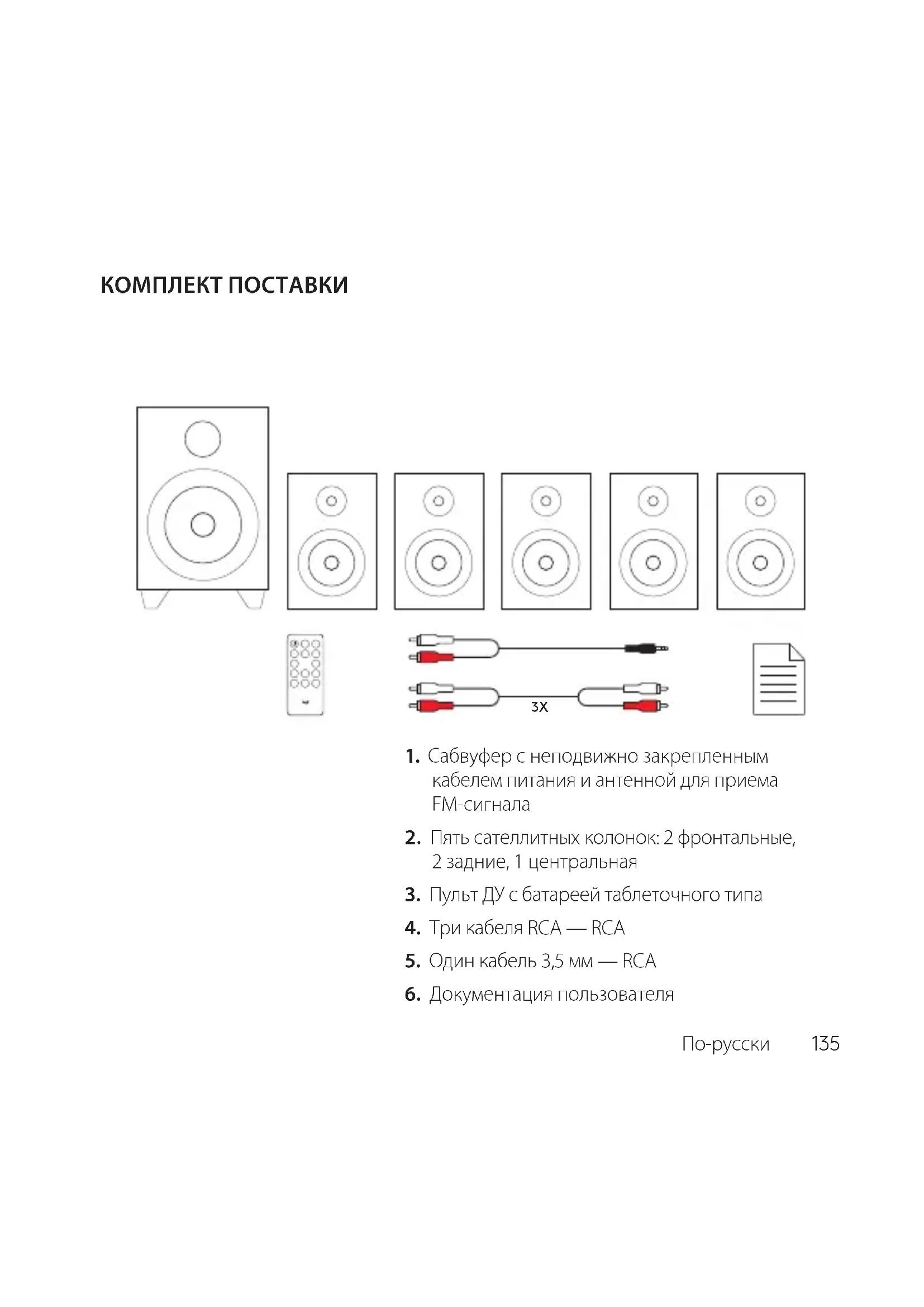

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z607 LOGITECH

Сабвуфер с неподвижно закрепленным кабелем питания и антенной для приема FM-сигнала
Пять сателлитных колонок: 2 фронтальные, 2 задние, 1 центральная
Пульт ДУ с батареей таблеточного типа
Три кабеля RCA — RCA
Один кабель 3,5 мм — RCA
Документация пользователя

УСТАНОВКА СИСТЕМЫ 5.1

LOGITECH Z607 - УСТАНОВКА СИСТЕМЫ 5.1 - 1


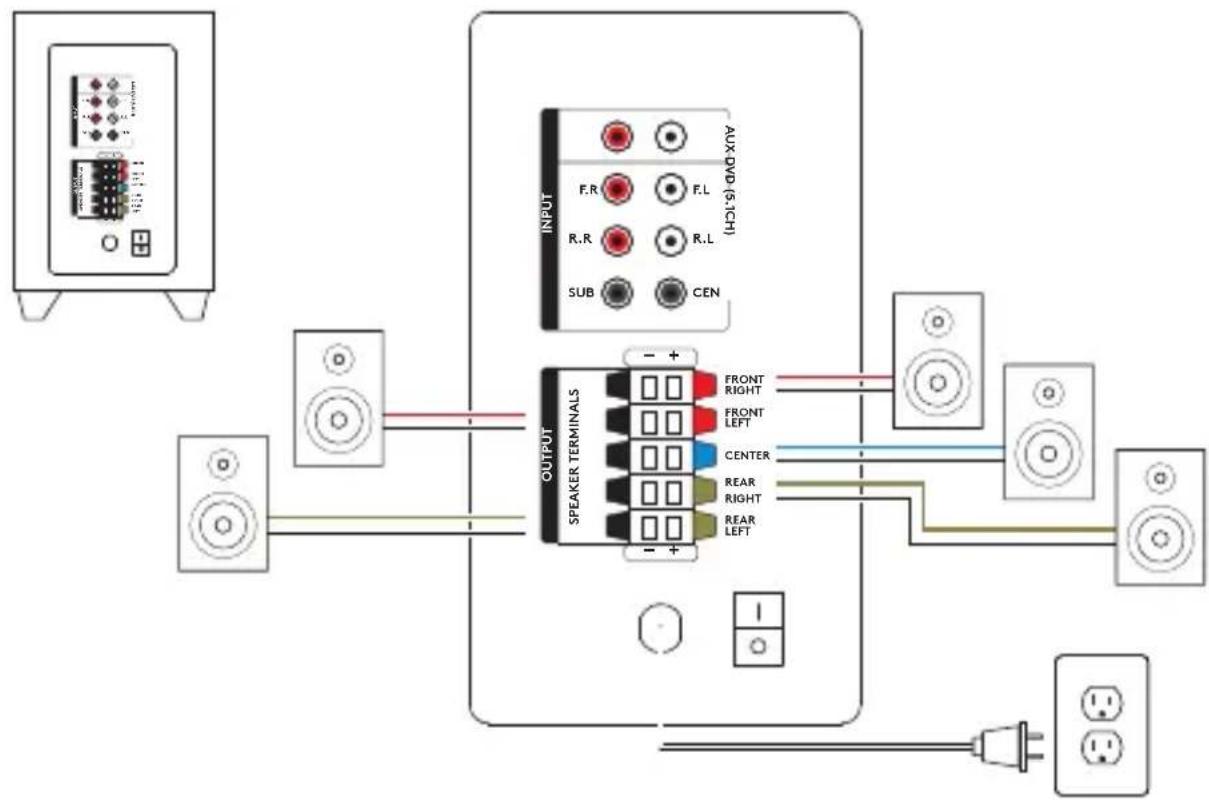

Подключите каждую сателлитную колонку к соответствующему разъему на задней панели сабвуфера.
Подключите шнур питания к розетке.
Включите систему с помощью переключателя на задней панели сабвуфера.

ОПТИМАЛЬНОЕ РАЗМЕЩЕНИЕ АКУСТИЧЕСКОЙ СИСТЕМЫ ОБЪЕМНОГО ЗВУЧАНИЯ 5.1

LOGITECH Z607 - ОПТИМАЛЬНОЕ РАЗМЕЩЕНИЕ АКУСТИЧЕСКОЙ СИСТЕМЫ ОБЪЕМНОГО ЗВУЧАНИЯ 5.1 - 1
    AY["1"]
    AZ["2"]
    BA["3"]

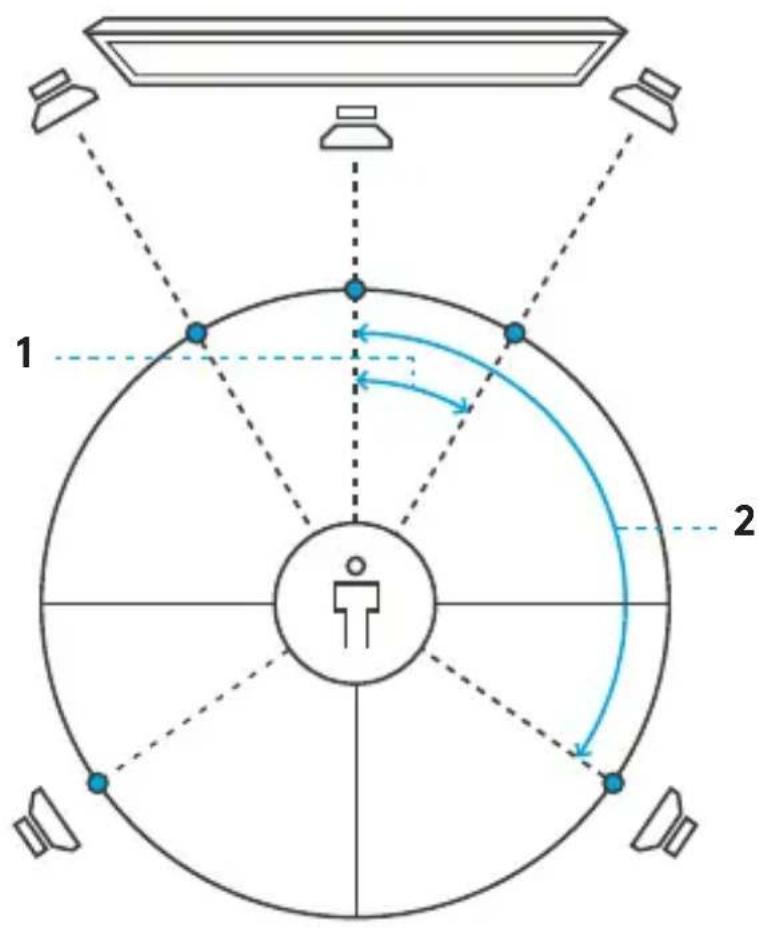

Чтобы добиться оптимального качества звука, разместите обе фронтальные колонки под углом 30 градусов от центральной точки.
Чтобы добиться оптимального качества звука, разместите обе задние колонки под углом 120 градусов от центральной точки.

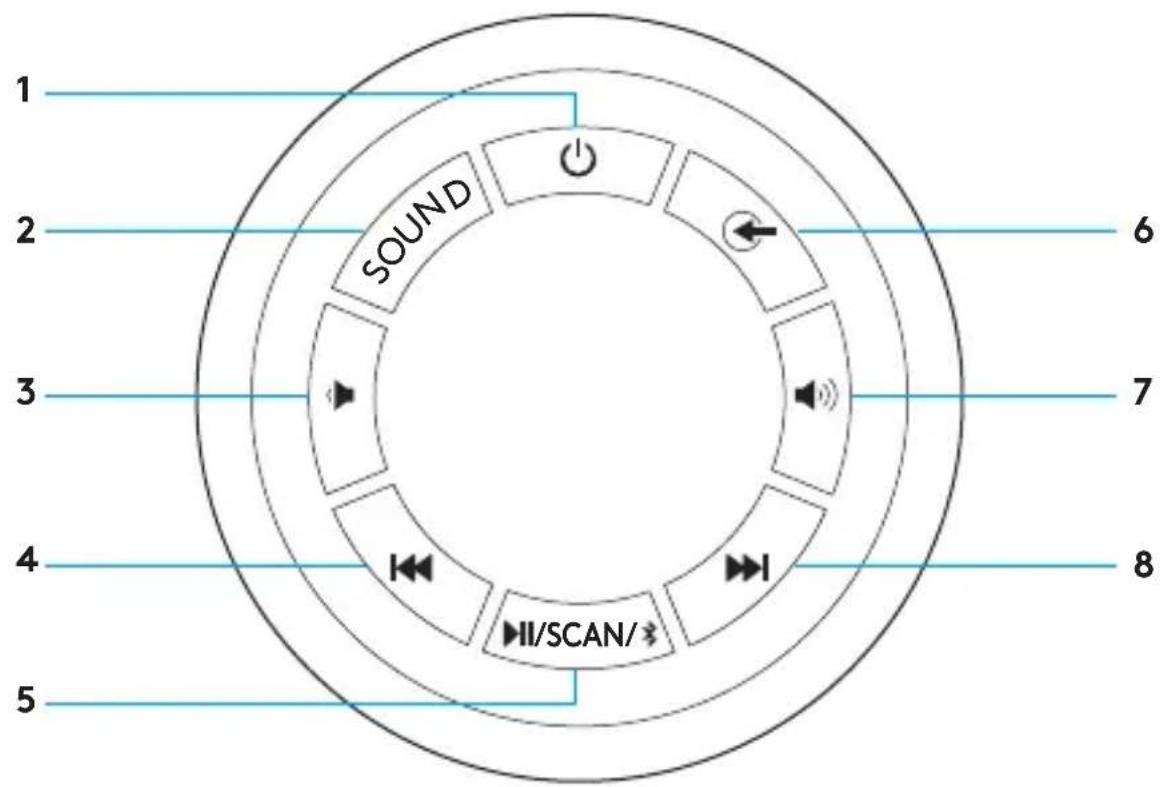

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА САБВУФЕРЕ

LOGITECH Z607 - ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА САБВУФЕРЕ - 1

Режим ожидания
3вук
Уменьшение громкости
Назад
Воспроизведение/Пауза/Сканировать/Сопряжение по Bluetooth®
Источник
Увеличение громкости
Вперед

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА САБВУФЕРЕ

1. Режим ожидания.

Активация и деактивация режима ожидания (система автоматически переходит в режим ожидания через 20 минут, если входящий аудиосигнал отсутствует или приостановлен либо уровень звука составляет 1 кГц).

2. Звук.

Переключение между каналами 5.1 и 2.1 (только если устройство поддерживает формат 5.1)

3. Уменьшение уровня громкости

4. Назад.

a) Режим USB/SD.

I. Короткое нажатие — выбор предыдущей песни.
II. Долгое нажатие — выбор предыдущего каталога.

б) Режим FM.

I. Короткое нажатие — выбор предыдущей радиостанции.
II. Долгое нажатие — выбор предыдущего автоматически сохраненного канала или станции.

в) Режим Bluetooth: короткое нажатие — выбор предыдущей песни

5. Воспроизведение / Пауза / Сканировать / Сопряжение noBluetooth.

a) Режим USB/SD. Короткое нажатие — начать или приостановить воспроизведение музыки.
б) Режим FM.

I. Короткое нажатие — начать автопоиск, второе короткое нажатие — выбор станции.
II. Все активные частоты автоматически сохраняются на разных каналах.

в) Режим Bluetooth.

I. Короткое нажатие — начать или приостановить воспроизведение музыки.
II. Долгое нажатие — запуск режима сопряжения по Bluetooth, светодиод будет быстро мигать около значка «bt» на дисплее.

6. Источник.

a) Переключение между режимами Bluetooth, AUX, DVD, USB/SD и FM. На светодиодном дисплее на панели сабвуфера будет отображаться соответствующий режим источника.

7. Увеличение уровня громкости

8. Вперед.

a) Режим USB/SD.

I. Короткое нажатие — выбор следующей песни.
II. Долгое нажатие — выбор следующего каталога.

б) Режим FM.

I. Короткое нажатие — выбор следующей станции.
II. Долгое нажатие — выбор следующего автоматически сохраненного канала или станции.

в) Режим Bluetooth: короткое нажатие — выбор следующей песни.

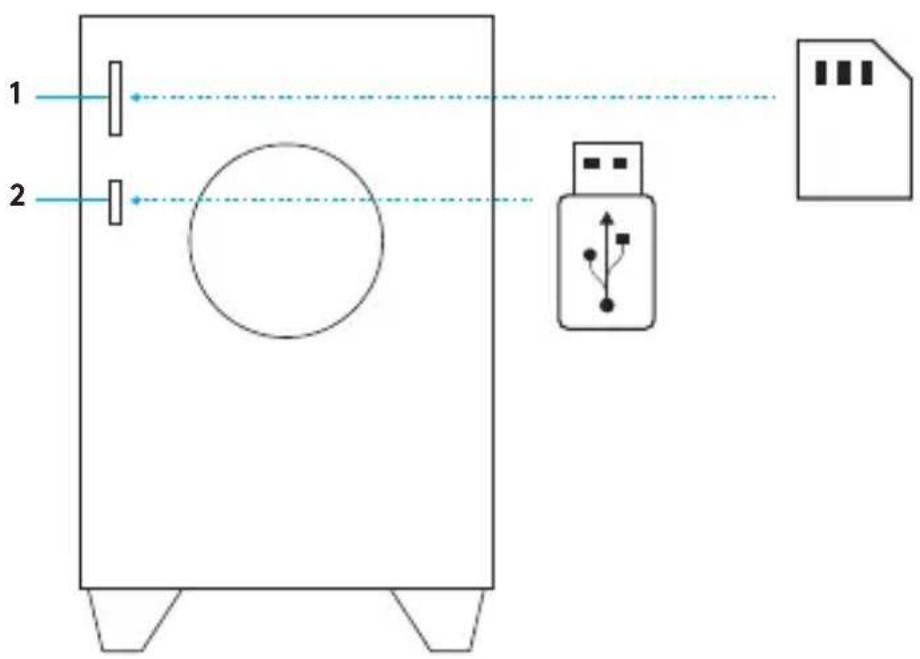

ЛОКАЛЬНЫЕ ИСТОЧНИКИ ЗВУКА

LOGITECH Z607 - ЛОКАЛЬНЫЕ ИСТОЧНИКИ ЗВУКА - 1

Разъем для карт SD 2. Разъем для USB-накопителя
Чтобы воспроизвести аудио, полностью вставьте SD-карту в разъем для карт SD и выберите источник SD/USB с пульта ДУ или с помощью элементов управления, расположенных на сабвуфере.
II. Чтобы извлечь SD-карту, просто вытащите ее из разъема.
III. Система Z607 поддерживает карты SDHC емкостью до 32 ГБ с файлами следующих форматов: MP3, WMA, WAV, APE, FLAC.

SD-карта не входит в комплект поставки

I. Чтобы воспроизвести аудио, вставьте USB-накопитель в разъем USB и выберите источник SD/USB с пульта ДУ или с помощью элементов управления, расположенных на сабвуфере.
II. Чтобы извлечь USB-накопитель, просто отсоедините его от разъема.
III. Система Z607 поддерживает USB-накопители емкостью до 32 ГБ с файловой системой типа FAT16 или FAT32 и воспроизводит файлы следующих форматов: MP3, WMA, WAV, APE, FLAC.

USB-накопитель не входит в комплект поставки

По-русски

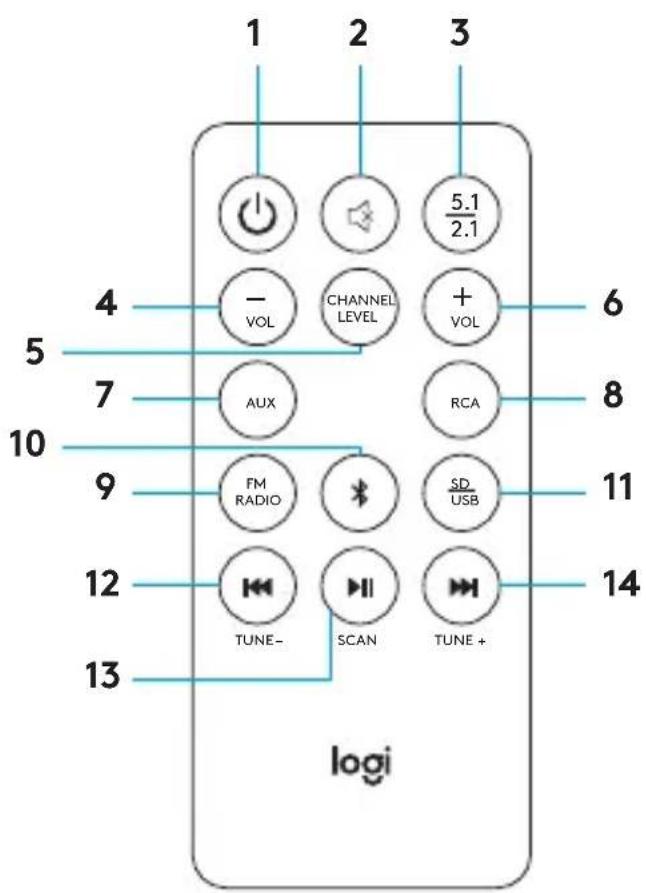

ПУЛЬТ ДУ

LOGITECH Z607 - ПУЛЬТ ДУ - 1

1. Режим ожидания.

2. Отключение звука. Отключение звука в системе.

3. 5.1/2.1. Переключение с формата 5.1 на 2.1 по необходимости (только если устройство поддерживает формат 5.1).

4. Уменьшение громкости.

а) Уменьшение общей громкости.
б) Если сначала нажать кнопку «Уровень канала», то нажатие кнопки «Уменьшение громкости» уменьшит громкость выбранного канала.

5. Уровень канала.

Управление громкостью каналов колонки. Нажмите один раз для переключения между фронтальными (F) колонками, задними (R) колонками, центральной (C) колонкой и сабвуфером (S), выберите канал и задайте громкость соответствующего устройства или канала от 5 до –5. Система сохранит настройки громкости для канала.

6. Увеличение громкости.

a) Увеличение общей громкости.
6) Если сначала нажать кнопку «Уровень канала», то нажатие кнопки «Увеличение громкости» увеличит громкость выбранного канала.

AUX. Выбор дополнительного входа 3,5 мм.
RCA/DVD. Выбор входа RCA.
РАДИО FM. Выбор FM-радиоприемника.
Bluetooth / Сопряжение по Bluetooth.

a) При коротком нажатии выбирается режим Bluetooth.
6) Долгое нажатие — запуск режима сопряжения по Bluetooth; светодиод будет быстро мигать около значка «bt» на дисплее.

SD/USB. Выбор карты SD или USB-накопителя в качестве источника.

12. Назад / Предыдущая композиция / Предыдущая частота.

a) В режиме «Радио FM».

I. Короткое нажатие — переход к предыдущей радиостанции.
II. Долгое нажатие — выбор предыдущей сохраненной радиостанции.

б) В режиме Bluetooth: короткое нажатие — выбор предыдущей песни.

в) В режиме USB/SD.

I. Короткое нажатие — выбор предыдущей песни.
II. Долгое нажатие — выбор предыдущего каталога.

13. Воспроизведение/Пауза/Сканировать.

a) В режиме «Радио FM». Короткое нажатие — начать автопоиск, второе короткое нажатие — выбор станции.
6) В режиме Bluetooth. Короткое нажатие — начать или приостановить воспроизведение музыки.
в) В режиме USB/SD. Короткое нажатие — начать или приостановить воспроизведение музыки.

14. Вперед / Следующая частота.

a) В режиме «Радио FM».

I. Короткое нажатие — переход к следующей радиостанции.
II. Долгое нажатие — переход к следующей сохраненной радиостанции.

б) В режиме Bluetooth. Короткое нажатие — выбор следующей песни.

в) В режиме USB/SD.

I. Короткое нажатие — выбор следующей песни.
II. Долгое нажатие — выбор следующего каталога.

ДЛИННЫЕ КАБЕЛИ ДЛЯ СВОБОДНОГО ВЫБОРА

МЕСТА РАЗМЕЩЕНИЯ СИСТЕМЫ

LOGITECH Z607 - МЕСТА РАЗМЕЩЕНИЯ СИСТЕМЫ - 1

ОПТИМАЛНО РАЗПОЛОЖЕНИЕ НА 5.1 СЪРАУНД ЗВУК ВИСОКОГОВОРИТЕЛЯ

LOGITECH Z607 - ОПТИМАЛНО РАЗПОЛОЖЕНИЕ НА 5.1 СЪРАУНД ЗВУК ВИСОКОГОВОРИТЕЛЯ - 1

1. В режим на готовност:

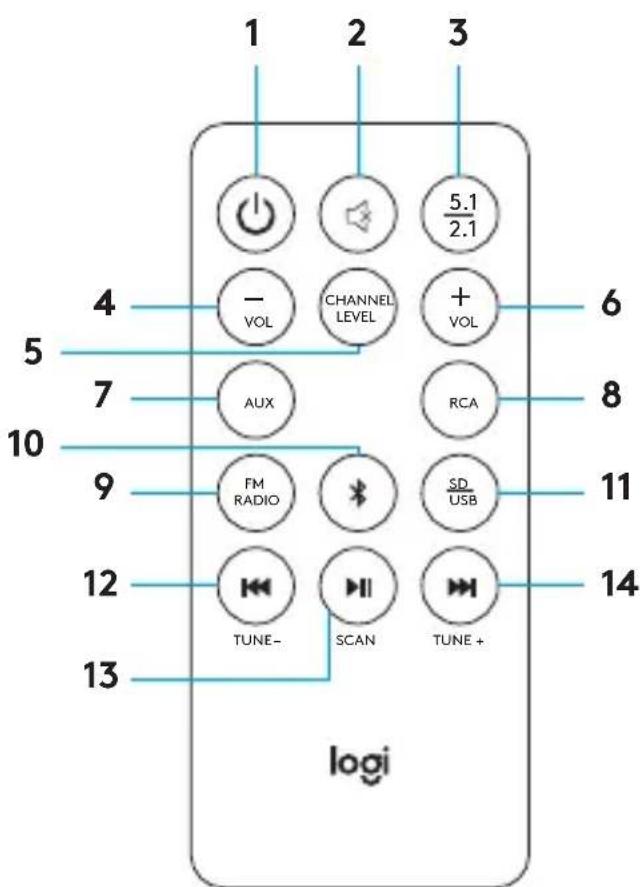

ДИСТАНЦИОННО УПРАВЛЕНИЕ

LOGITECH Z607 - ДИСТАНЦИОННО УПРАВЛЕНИЕ - 1

1. В режим на готовност:

AUX: Избира 3,5 mm AUX вход.
RCA/DVD: Избира RCA вход.
FM RADIO: Избира FM радио.

10. Bluetooth/Bluetooth сдвояване:

SD/USB: Избира SD/USB вход.

а. В режим на FM радио:

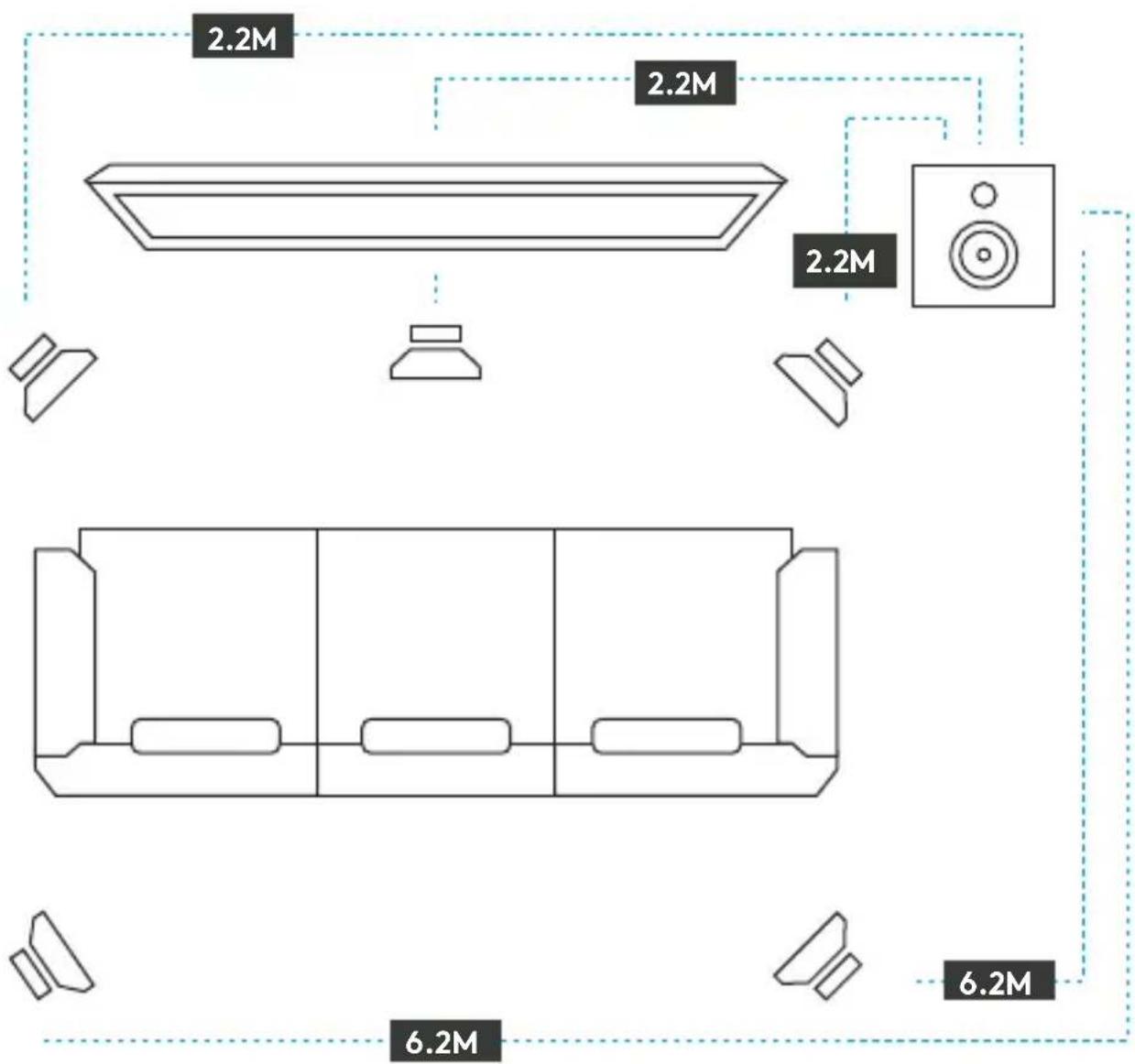

ПО-ДЪЛГА ДЪЛЖИНА НА КАБЕЛА ЗА СЬОБРАЗИТЕЛНО ПОСТАВЯНЕ
LOGITECH Z607 - Bluetooth/Bluetooth сдвояване: - 1
