Terméktípus	5.1-es házimozi-rendszer mélynyomóval és 5 műholdas hangszóróval
Márka	Logitech
Modell	Z607
Kapcsolódási lehetőségek	Bluetooth, USB, SD, 3,5 mm-es aux bemenet, RCA bemenet (DVD), FM rádió
Támogatott hangformátumok	MP3, WMA, WAV, APE, FLAC (USB/SD)
Teljes teljesítmény	40 W RMS
Frekvenciaátvitel	40 Hz - 20 kHz
Tápellátás	Hálózati 220-240 V, 50/60 Hz
Mélynyomó méretei	Körülbelül 24 x 24 x 38 cm
Műholdak méretei	Körülbelül 10 x 10 x 18 cm darabonként
Teljes tömeg	Körülbelül 5,5 kg
Fő funkciók	Bluetooth lejátszás, USB/SD, FM rádió, 5.1/2.1 módok, távirányító, automatikus készenléti üzemmód
Doboz tartalma	Mélynyomó, 5 műhold, távirányító, RCA kábelek (x3), 3,5 mm - RCA kábel, dokumentáció
Karbantartás és tisztítás	Tisztítás előtt húzza ki a hálózatból; használjon puha, száraz kendőt; kerülje az oldószereket és a nedvességet
Biztonság	Ne nyissa ki a készüléket; ne tegye ki víznek vagy hőforrásoknak; csak a mellékelt adaptert használja
Pótalkatrészek és javíthatóság	Távirányító és kábelek elérhetők; a tápkábel fix, nem eltávolítható; javítás szakember által ajánlott

Gyakran ismételt kérdések - Z607 LOGITECH

Hogyan csatlakoztathatom a Bluetooth hangszórót a mobiltelefonomhoz?

Nyomja meg hosszan a Lejátszás/Szünet/Bluetooth párosítás gombot a mélynyomón vagy a távirányítón, amíg a 'bt' jelzőfény gyorsan villogni nem kezd. Kapcsolja be a Bluetooth-t a telefonján, válassza a 'Z607' opciót az eszközök listájából. A jelzőfény folyamatosan világít, amikor csatlakozott.

Használhatom a rendszert 2.1 módban 5.1 helyett?

Igen, nyomja meg a Hang gombot a mélynyomón vagy a távirányító 5.1/2.1 gombját a módok közötti váltáshoz. A 2.1 mód csak az első műholdakat és a mélynyomót használja.

Hogyan játszhatok le zenét USB flash meghajtóról?

Helyezze be az USB flash meghajtót (FAT16/32, legfeljebb 32 GB) a mélynyomó hátulján található USB aljzatba. Válassza a SD/USB forrást a távirányítón vagy a Forrás gombot a hangszórón. Használja az Előző/Következő gombokat a számok közötti navigáláshoz.

Mi a teendő, ha a rendszer nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a hálózathoz, és a mélynyomó hátulján lévő kapcsoló BE állásban van. Ha a probléma továbbra is fennáll, próbáljon ki egy másik konnektort, vagy lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan állíthatom be az egyes hangszórók hangerőjét külön-külön?

Normál készenléti módban nyomja meg a távirányító Csatorna szint gombját a csatorna kiválasztásához (F=első, R=hátsó, C=középső, S=mélynyomó). Ezután használja a +Hang/-Hang gombokat a szint -5 és +5 közötti beállításához. A beállítás elmentődik.

A rendszer automatikusan készenléti állapotba kapcsol?

Igen, körülbelül 20 perc audiojel hiányában vagy ha a hangerő minimális, a Z607 készenléti állapotba kapcsol. Az újraaktiváláshoz nyomja meg a Készenlét gombot vagy bármely lejátszás gombot.

Hogyan hallgathatok FM rádiót?

Nyomja meg a távirányító FM RÁDIÓ gombját, vagy válassza ki az FM forrást a Forrás gombbal. Automatikus kereséshez nyomja meg röviden a Lejátszás/Szünet gombot; a talált állomások elmentődnek. Használja az Előző/Következő gombokat az állomásváltáshoz.

Csatlakoztathatok egyszerre több Bluetooth eszközt?

Nem, a Z607 egyszerre csak egy Bluetooth kapcsolatot támogat. Eszközváltáshoz bontsa a kapcsolatot az elsővel, és ismételje meg a párosítási eljárást az újjal.

Hogyan tisztítsam a hangszórókat?

Húzza ki a rendszert. Használjon puha, száraz kendőt a felületek letörléséhez. Soha ne használjon vegyszereket, alkoholt vagy nedves kendőt. Kerülje, hogy víz jusson a hangszórókba.

Mi a teendő, ha a hang torz vagy halk?

Ellenőrizze a hangerőszintet a hangszórón és a forráseszközön. Győződjön meg róla, hogy a forrás nincs némítva. Tesztelje más forrással (pl. USB) a Bluetooth kapcsolati probléma kizárásához. Ha a probléma továbbra is fennáll, csökkentse a hangerőt, vagy állítsa alaphelyzetbe a rendszert 30 másodperces kihúzással.

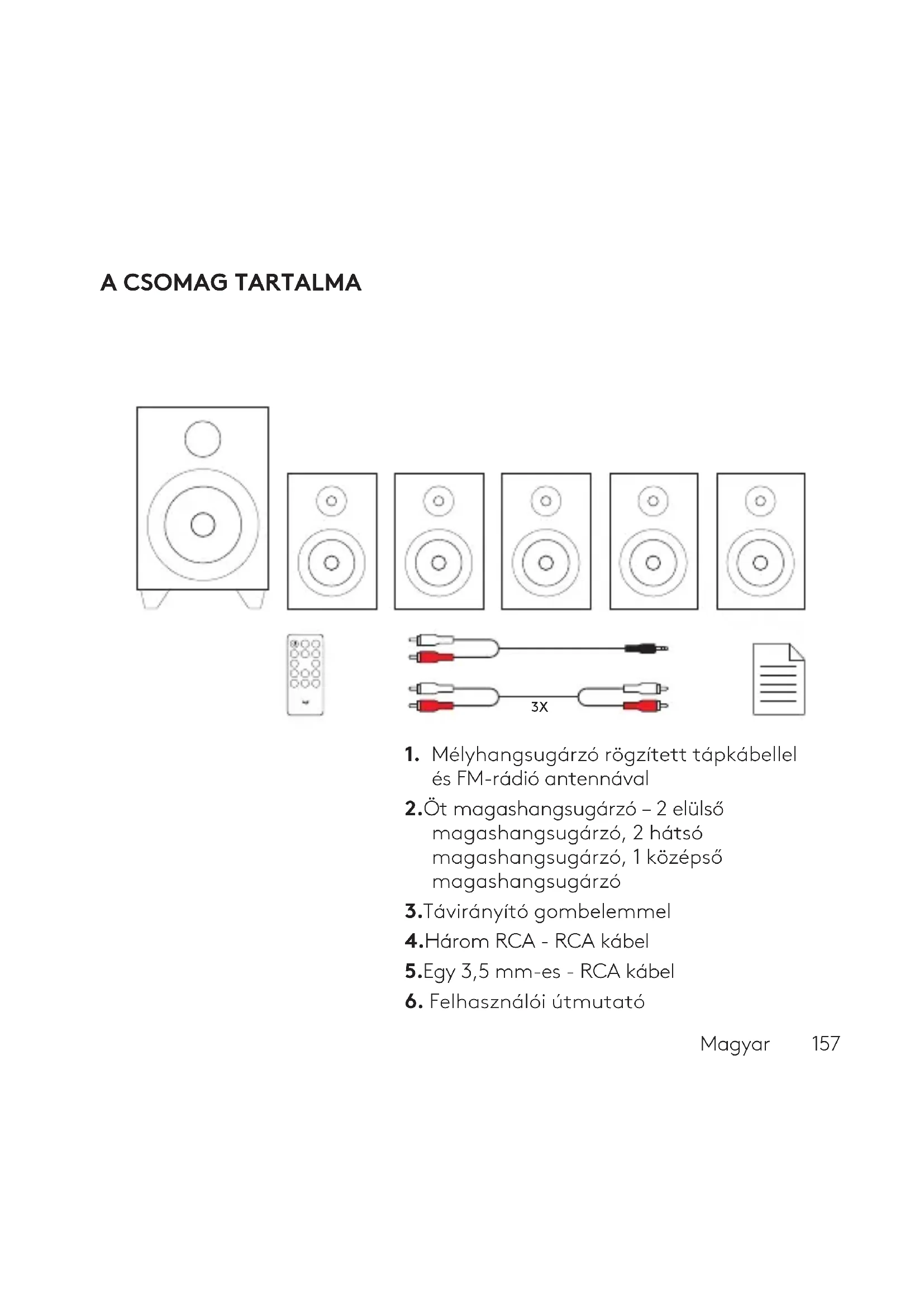

HASZNÁLATI ÚTMUTATÓ Z607 LOGITECH

1. Mélyhangsugárzó rögzített tápkábellel és FM-rádió antennával
   2.Öt magashangsugárzó – 2 elülső magashangsugárzó, 2 hátsó magashangsugárzó, 1 középső magashangsugárzó
   3.Távirányító gombelemmel
   4.Három RCA - RCA kábel
   5.Egy 3,5 mm-es - RCA kábel
2. Felhasználói útmutató

Magyar

AZ 5.1-ES HANGRENDSZER ÖSSZEÁLLÍTÁSA

1. Csatlakoztassa a magashangsugárzókat a mélyhangsugárzó hátsó paneljének megfelelő aljzatához.
2. Csatlakoztassa a tápkábelt egy elektromos aljzathoz.
3. Kapcsolja be a rendszert a mélyhangsugárzó hátsó paneljének kapcsolójával.

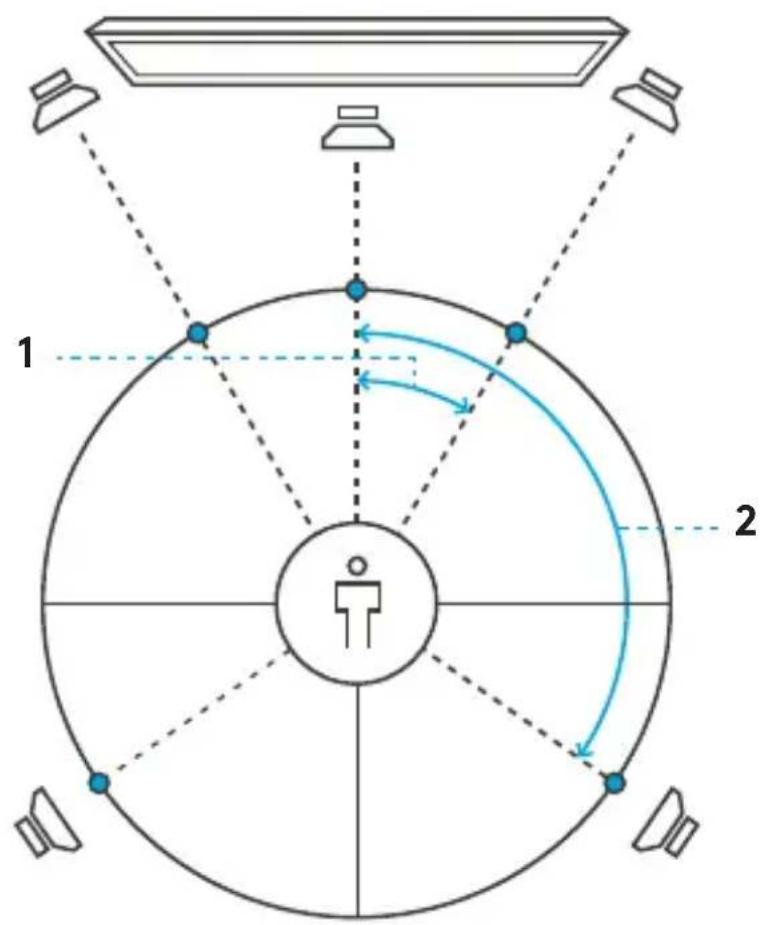

HANGSZÓRÓK ELHELYEZÉSE AZ OPTIMÁLIS 5.1-ES TÉRHANGZÁSHOZ

1. Az optimális hanghatás elérése érdekében a középponthoz képest 30 fokkal fordítsa el az elülső hangszórókat.

2. Az optimális hanghatás elérése érdekében a középponthoz képest 120 fokkal fordítsa el a hátsó hangszórókat.

Magyar

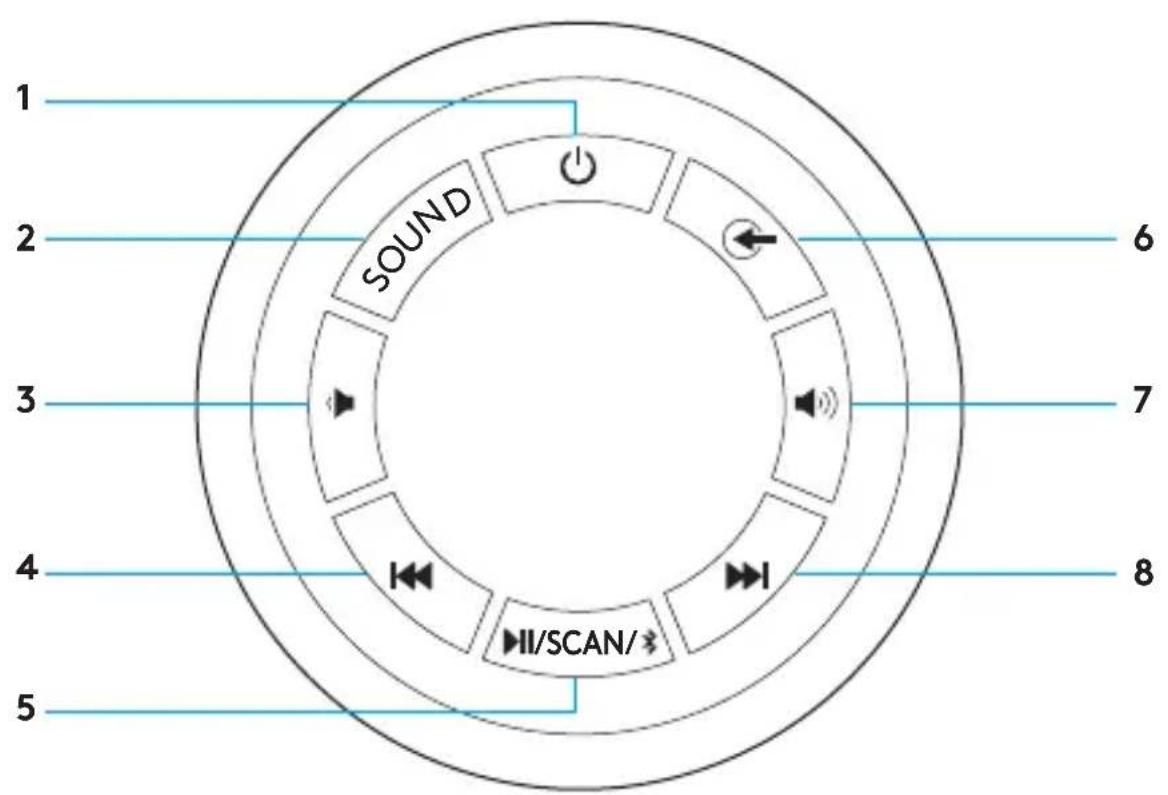

KEZELŐSZERVEK A MÉLYHANGSUGÁRZÓN

1. Készenléti állapot
2. Hang
3. Hangerő csökkentése

4. Előző

5. Lejátszás/Szünet/Keresés Bluetooth®-párosítás

6. Forrás
7. Hangerő növelése
8. Következő

KEZELŐSZERVEK A MÉLYHANGSUGÁRZÓN

1. Készenlét:

Aktiválja/deaktiválja a készenléti üzemmódot (a rendszer 20 perc után automatikusan készenléti üzemmódba kerül, ha nincs hangbemeneti jel, ha a hangbemeneti jel szünetel vagy ha 1 kHz-es hangerőszinten van.

2. Hang:

Vált az 5.1 és 2.1 csatornák között (csak ha a bemenet támogatja az 5.1 csatornát)

3. Csökkenti a hangerőt

4. Előző:

a. USB/SD üzemmód:

i. Röviden megnyomva az előző zeneszámra vált.
ii.1. Hosszan megnyomva az előző mappára vált.

b. FM üzemmód:

i. Röviden megnyomva az előző rádióállomásra vált.
ii.1. Hosszan megnyomva az előző automatikusan tárolt csatornára/rádióallomásra vált.

c. Bluetooth üzemmód: röviden megnyomva az előző zeneszámra vált.

5. Lejátszás/Szünet/Keresés/Bluetooth-párosítás:

a. USB/SD üzemmód: Röviden megnyomva lejátssza/szünetelteti a zenét.
b. FM üzemmód:

i. Röviden megnyomva elindul az automatikus keresés, másodszor röviden megnyomva kiválaszt egy rádióallomást.
ii. Minden aktív frekvencia automatikusan külön csatornára tárolódik el.

c. Bluetooth üzemmód:

i. Röviden megnyomva lejátssza/szünetelteti a zenét.
ii. Hosszan megnyomva elindul a Bluetooth-párosítás, a LED a „bt” feliratot fogja villogtatni gyors ütemben a kijelzön.

6. Forrás:

a. Vált a Bluetooth, AUX, DVD, USB/SD és FM üzemmódok között. A mélyhangsugárzó LED-kijelzője az aktuális forrásüzemmódot mutatja.

7. Növeli a hangerőt

8. Következő:

a. USB/SD üzemmód:

i. Röviden megnyomva a következő zeneszámra vált.
ii.l. Hosszan megnyomva a következő mappára vált.

b. FM üzemmód:

i. Röviden megnyomva a következő rádióállomásra vált.
ii. Hosszan megnyomva a következő mentett csatornára/rádióállomásra vált.

c. Bluetooth üzemmód: röviden megnyomva a következő zeneszámra vált.

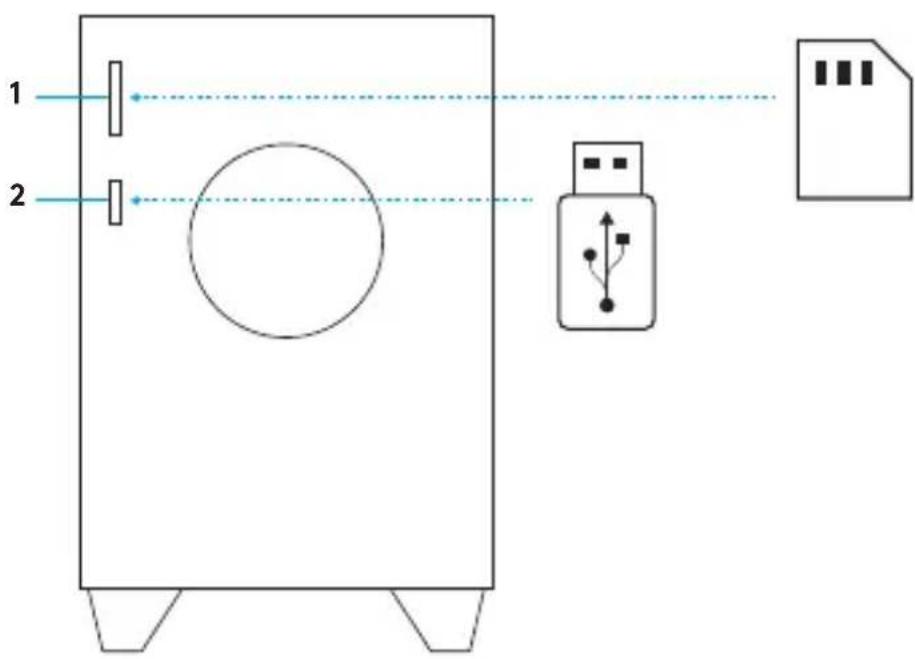

HELYI HANGFORRÁSOK

1. SD-kártyahely 2. USB-aljzat

i. Hang lejátszásához helyezze be az SD-kártyát az SD-kártyahelyre, majd válassza ki az SD/USB-forrást a távirányító vagy a mélyhangsugárzó kezelőszerveinek segítségével.

ii. Az SD-kártya eltávolításához egyszerűen húzza ki azt az SD-kártyahelyről.

iii. A Z607 legfeljebb 32 GB-os SDHC-kártyákat támogat a következő hangformátumokkal: MP3, WMA, WAV, APE, FLAC.

SD-kártyát nem tartalmaz

i. Hang lejátszásához csatlakoztassa az USB-meghajtót az USB-aljzathoz, majd válassza ki az SD/USB-forrást a távirányító vagy a mélyhangsugárzó kezelőszerveinek segítségével.

ii. Az USB-meghajtó eltávolításához egyszerűen húzza ki azt az aljzatból.

iii. A Z607 legfeljebb 32 GB-os FAT16 vagy FAT32 fájlrendszerre formázott USB-meghajtókat támogat a következő hangformátumokkal: MP3, WMA, WAV, APE és FLAC.

USB-meghajtót nem tartalmaz

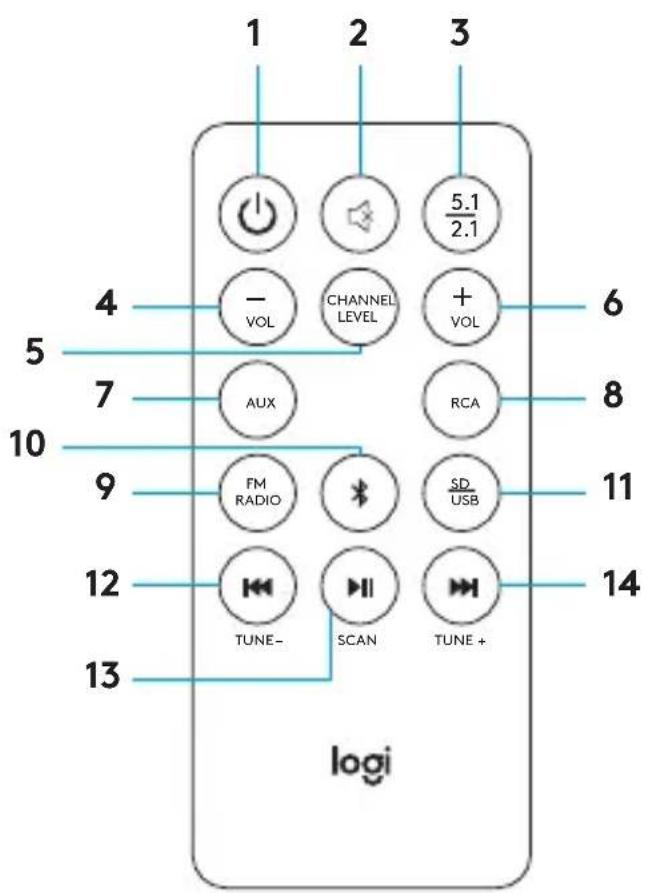

TÁVIRÁNYÍTÓ

1. Készenlét:

Aktiválja/deaktiválja a készenléti üzemmódot (a rendszer 20 perc után automatikusan készenléti üzemmódba kerül, ha nincs hangbemeneti jel, ha a hangbemeneti jel szünetel vagy ha 1 kHz-es hangerőszinten van.

2. Némítás: Elnémítja a rendszert.

3. 5.1 / 2.1: 5.1-ról 2.1 csatornára vált (csak ha a bemenet támogatja az 5.1 csatornát).

4. -Vol:

a. Csökkenti a fö hangerőt. b. Amikor előbb megnyomja a Channel Level (Csatornahangerő) gombot, a -vol a kiválasztott csatorna hangerejét csökkenti.

5. Channel Level:

A hangszórócsatornák hangerejét vezérli. Egyszer megnyomva váltogathat az elülső (F) hangszórók, hátsó (R) hangszórók, középső (C) hangszóró és mélyhangsugárzó (S) között, kiválaszthatja a csatornát és beállíthatja annak az egységnek vagy csatornának a hangerejét 5-től -5-ig terjedően. A rendszer menti a csatornahangerő beállítását.

6. +Vol:

a. Növeli a fö hangeröt.
b. Amikor előbb megnyomja a Channel Level (Csatornahangerő) gombot, a +vol a kiválasztott csatorna hangját növeli.

1. AUX: A 3,5 mm-es pótbemenetre vált.
2. RCA/DVD: Az RCA-bemenetetre vált.
3. FM RADIO: Az FM rádióra vált.
4. Bluetooth/Bluetooth-párosítás:

a. Röviden megnyomva Bluetooth-üzemmódra vált.
b. Hosszan megnyomva elindul a Bluetooth-párosítás, a LED a „bt” feliratot villogtatja gyors ütemben a kijelzón.

1. SD/USB: Az SD/USB-bemenetre vált.

12. Vissza/Előző/Hangolás-:

a. FM rádió üzemmódnál:

i. Röviden megnyomva az előző rádióállomásra lép.
ii.I. Hosszan megnyomva az előző mentett rádióallomást választja ki.

b. Bluetooth üzemmódnál: röviden megnyomva az előző zeneszámra vált.

c. USB/SD üzemmódnál:

i. Röviden megnyomva az előző zeneszámra vált.
ii.l. Hosszan megnyomva az előző mappára vált.

13. Lejátszás/Szünet/Keresés:

a. FM rádió üzemmódnál: I. Röviden megnyomva elindul az automatikus keresés, másodszor röviden megnyomva kiválaszt egy rádióállomást.
b. Bluetooth üzemmódnál: Röviden megnyomva lejátssza/szünetelteti a zenét.
c. USB/SD üzemmódnál: Röviden megnyomva lejátssza/szünetelteti a zenét.

14. Következő/Hangolás+:

a. FM rádió üzemmódnál:

i. Rövid megnyomva a következő rádióállomásra lép.
ii. Hosszan megnyomva a következő mentett rádióállomásra vált.

b. Bluetooth üzemmódnál: Röviden megnyomva a következő zeneszámra vált.

c. USB/SD üzemmódnál:

i. Röviden megnyomva a következő zeneszámra vált.
ii.l. Hosszan megnyomva a következő mappára vált.

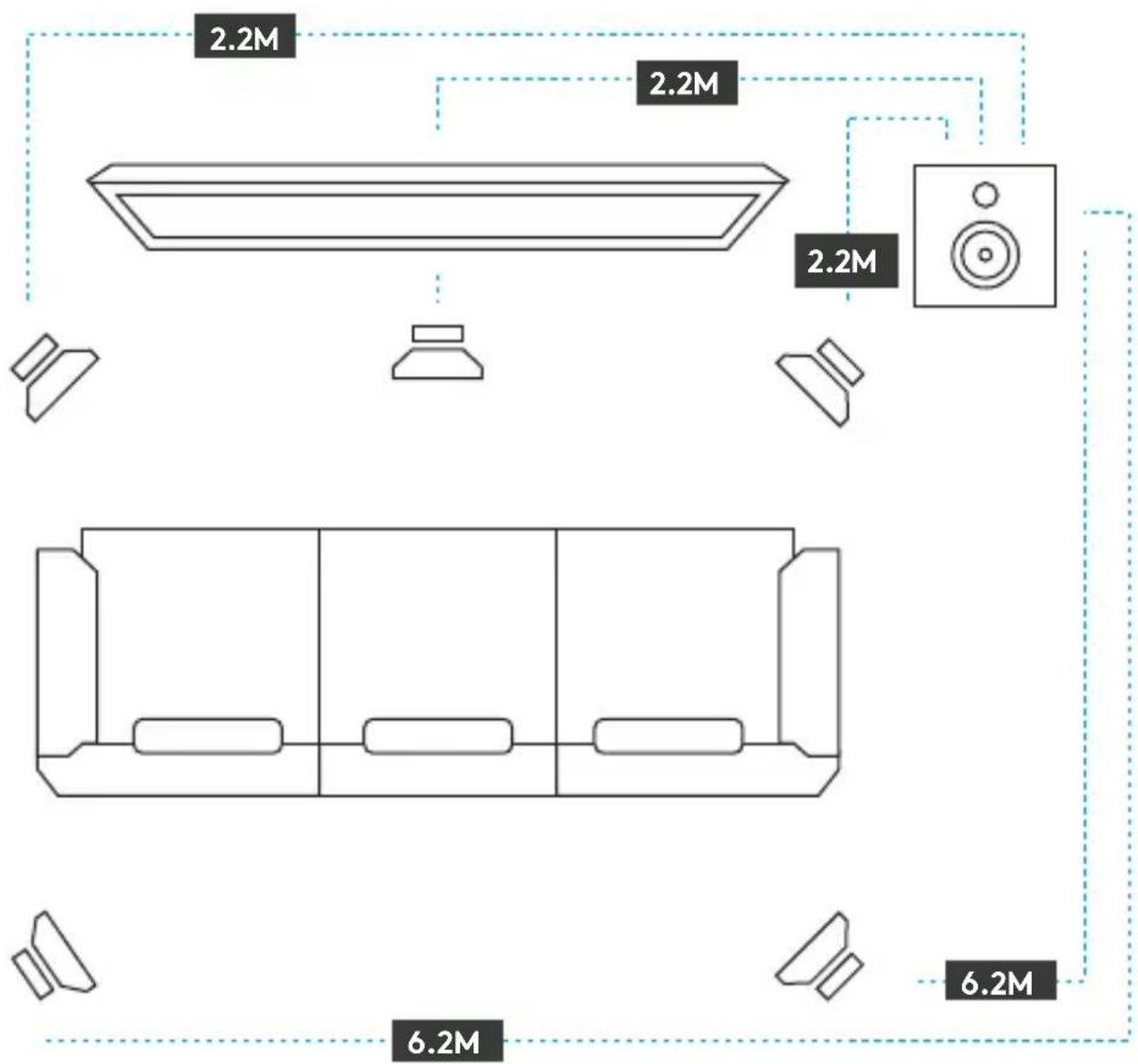

HOSSZABB KÁBEL A RUGALMASABB ELHELYEZÉS ÉRDEKÉBEN
