Ürün Tipi	5.1 ev sinema sistemi, subwoofer ve 5 uydu hoparlör
Marka	Logitech
Model	Z607
Bağlantı	Bluetooth, USB, SD, 3,5 mm yardımcı giriş, RCA girişi (DVD), FM radyo
Desteklenen Ses Formatları	MP3, WMA, WAV, APE, FLAC (USB/SD)
Toplam Güç	40 W RMS
Frekans Tepkisi	40 Hz - 20 kHz
Güç Kaynağı	Şebeke 220-240 V, 50/60 Hz
Subwoofer Boyutları	Yaklaşık 24 x 24 x 38 cm
Uydu Hoparlör Boyutları	Her biri yaklaşık 10 x 10 x 18 cm
Toplam Ağırlık	Yaklaşık 5,5 kg
Ana Özellikler	Bluetooth oynatma, USB/SD, FM radyo, 5.1/2.1 modları, uzaktan kumanda, otomatik bekleme
Kutu İçeriği	Subwoofer, 5 uydu hoparlör, uzaktan kumanda, RCA kabloları (x3), 3,5 mm - RCA kablosu, dokümantasyon
Bakım ve Temizlik	Temizlemeden önce fişi çekin; yumuşak ve kuru bir bez kullanın; solventlerden ve nemden kaçının
Güvenlik	Cihazı açmayın; suya veya ısı kaynaklarına maruz bırakmayın; yalnızca sağlanan adaptörü kullanın
Yedek Parçalar ve Onarılabilirlik	Uzaktan kumanda ve kablolar mevcuttur; sabit güç kablosu çıkarılamaz; profesyonel onarım önerilir

Sık sorulan sorular - Z607 LOGITECH

Bluetooth hoparlörü akıllı telefonuma nasıl bağlarım?

Subwoofer veya uzaktan kumanda üzerindeki Oynat/Duraklat/Bluetooth Eşleştirme düğmesine 'bt' lambası hızlıca yanıp sönene kadar basılı tutun. Telefonunuzda Bluetooth'u etkinleştirin, cihaz listesinden 'Z607'yi seçin. Bağlandığında lamba sabit yanar.

Sistemi 5.1 yerine 2.1 modunda kullanabilir miyim?

Evet, modlar arasında geçiş yapmak için subwoofer üzerindeki Ses düğmesine veya uzaktan kumandadaki 5.1/2.1 düğmesine basın. 2.1 modu yalnızca ön uyduları ve subwoofer'ı kullanır.

USB bellekteki müzik nasıl oynatılır?

USB belleği (FAT16/32, en fazla 32 GB) subwoofer'ın arkasındaki USB yuvasına takın. Uzaktan kumandadan SD/USB kaynağını veya hoparlör üzerindeki Kaynak düğmesini seçin. Parçalar arasında gezinmek için Önceki/Sonraki tuşlarını kullanın.

Sistem açılmazsa ne yapmalıyım?

Güç kablosunun prize takılı olduğundan ve subwoofer'ın arkasındaki anahtarın AÇIK konumunda olduğundan emin olun. Sorun devam ederse başka bir priz deneyin veya satış sonrası servisle iletişime geçin.

Her bir hoparlörün ses seviyesi nasıl ayrı ayrı ayarlanır?

Normal bekleme modunda, kanalı seçmek için uzaktan kumandadaki Kanal Seviyesi düğmesine basın (F=ön, R=arka, C=merkez, S=subwoofer). Ardından seviyeyi -5 ile +5 arasında ayarlamak için +Ses/-Ses düğmelerini kullanın. Ayar kaydedilir.

Sistem otomatik olarak bekleme moduna geçer mi?

Evet, yaklaşık 20 dakika ses sinyali olmazsa veya ses minimumdaysa Z607 bekleme moduna geçer. Tekrar etkinleştirmek için Bekleme düğmesine veya herhangi bir oynatma tuşuna basın.

FM radyo nasıl dinlenir?

Uzaktan kumandadaki FM RADYO tuşuna basın veya Kaynak düğmesiyle FM kaynağını seçin. Otomatik arama için Oynat/Duraklat düğmesine kısaca basın; bulunan istasyonlar kaydedilir. İstasyon değiştirmek için Önceki/Sonraki düğmelerini kullanın.

Aynı anda birden fazla Bluetooth cihazı bağlayabilir miyim?

Hayır, Z607 aynı anda yalnızca bir Bluetooth bağlantısını destekler. Cihaz değiştirmek için ilkini bağlantısını kesin ve yeni cihazla eşleştirme prosedürünü tekrarlayın.

Hoparlörler nasıl temizlenir?

Sistemin fişini çekin. Yüzeyleri silmek için yumuşak ve kuru bir bez kullanın. Asla kimyasal maddeler, alkol veya nemli bez kullanmayın. Hoparlörlerin içine su girmesini önleyin.

Ses bozuk veya zayıfsa ne yapmalıyım?

Hoparlör ve kaynak cihazdaki ses seviyesini kontrol edin. Kaynağın sessiz modda olmadığından emin olun. Bluetooth bağlantı sorununu elemek için başka bir kaynakla (ör. USB) test edin. Sorun devam ederse ses seviyesini azaltın veya sistemi 30 saniye fişten çekerek sıfırlayın.

KULLANIM KILAVUZU Z607 LOGITECH

1. Sabit güç kablolu ve FM Radyo Antenli Subwoofer
2. Beş uydu: 2 ön uydu, 2 arka uydu, 1 merkez uydu
3. Düğme pilli uzaktan kumanda
4. Üç adet RCA'dan RCA'ya kablo
5. Bir adet 3,5 mm'den RCA'ya kablo:
6. Kullanıcı belgeleri

5.1 SİSTEM KURULUMU

1. Her bir uyduyu, subwoofer'ın arka panelindeki uygun prize takın.
2. Güç kablosunu AC prize bağlayın.
3. Subwoofer'ın arka panelindeki düğmeyi kullanarak sistemi açın.

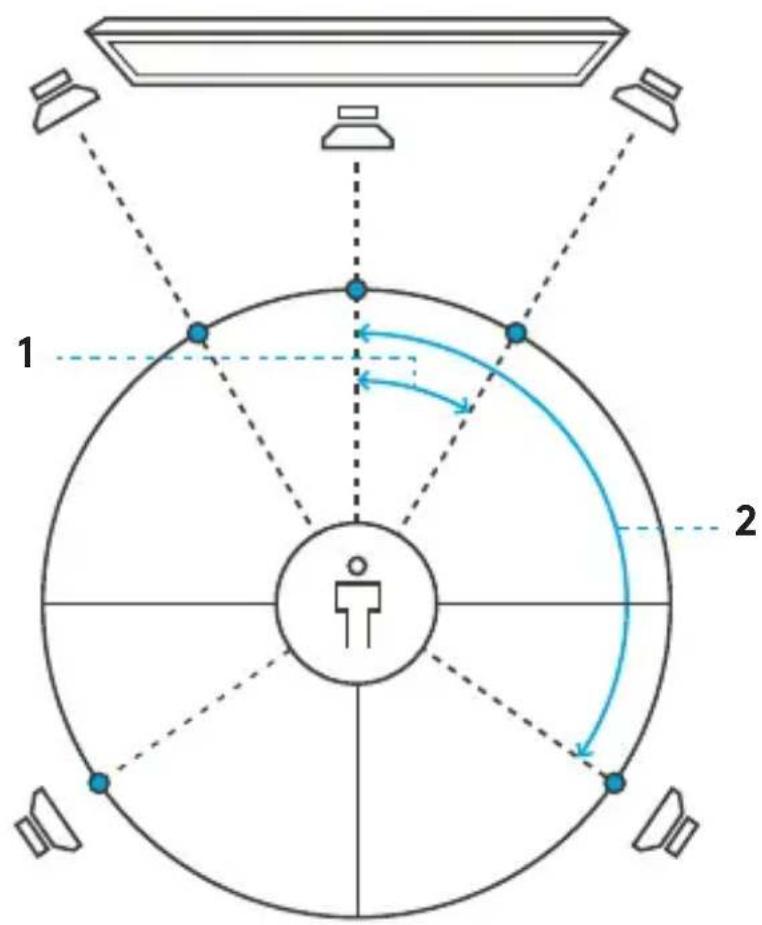

EN İYİ 5.1 SURROUND SES HOPARLÖRÜ YERLEŞİMİ
    AY["1"]
    AZ["2"]
    BA["3"]

1. En iyi ses için ön hoparlörü merkez noktaya 30 derece açıyla yerleştirin.

2. En iyi ses için arka hoparlörü merkez noktaya 120 derece açıyla yerleştirin.

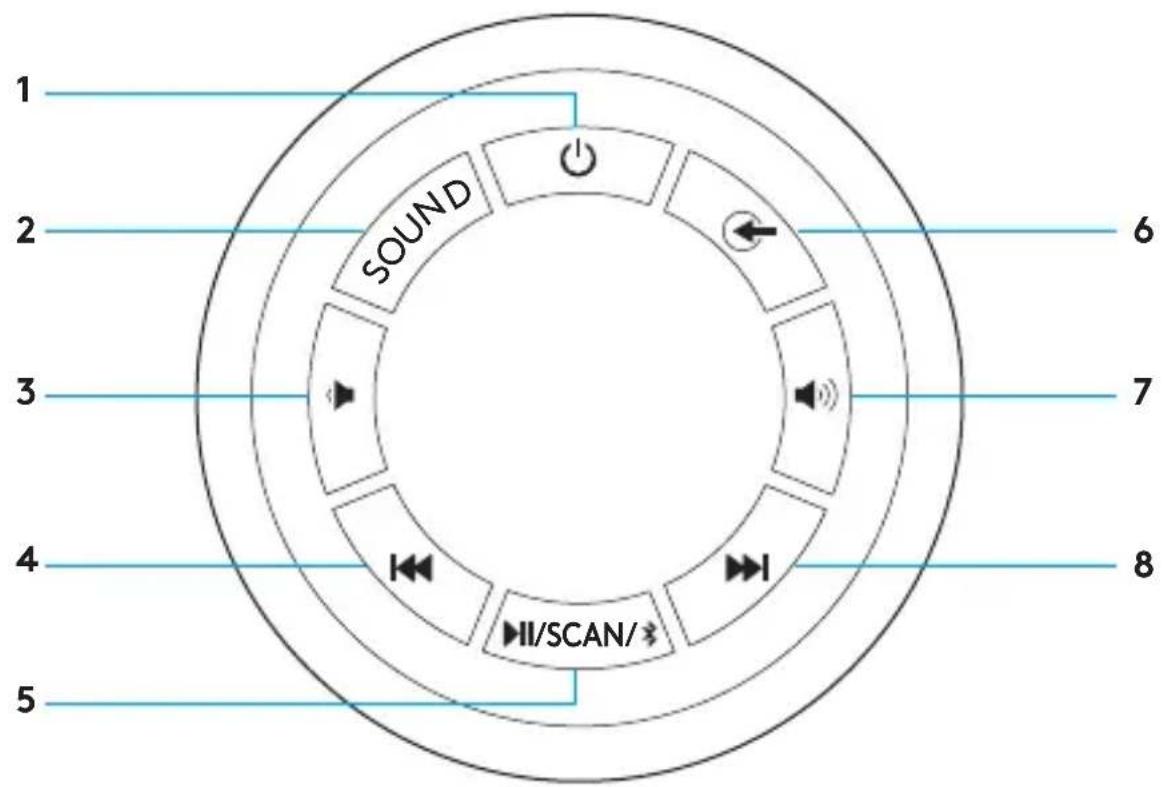

SUBWOOFER ÜZERİNDEKİ DENETİMLER

1. Bekleme
2. Ses
3. Sesi azalt

4. Önceki

5. Oynat/Duraklat/Tarat/Bluetooth® Eşleştirme

6. Kaynak
7. Sesi artır
8. ileri

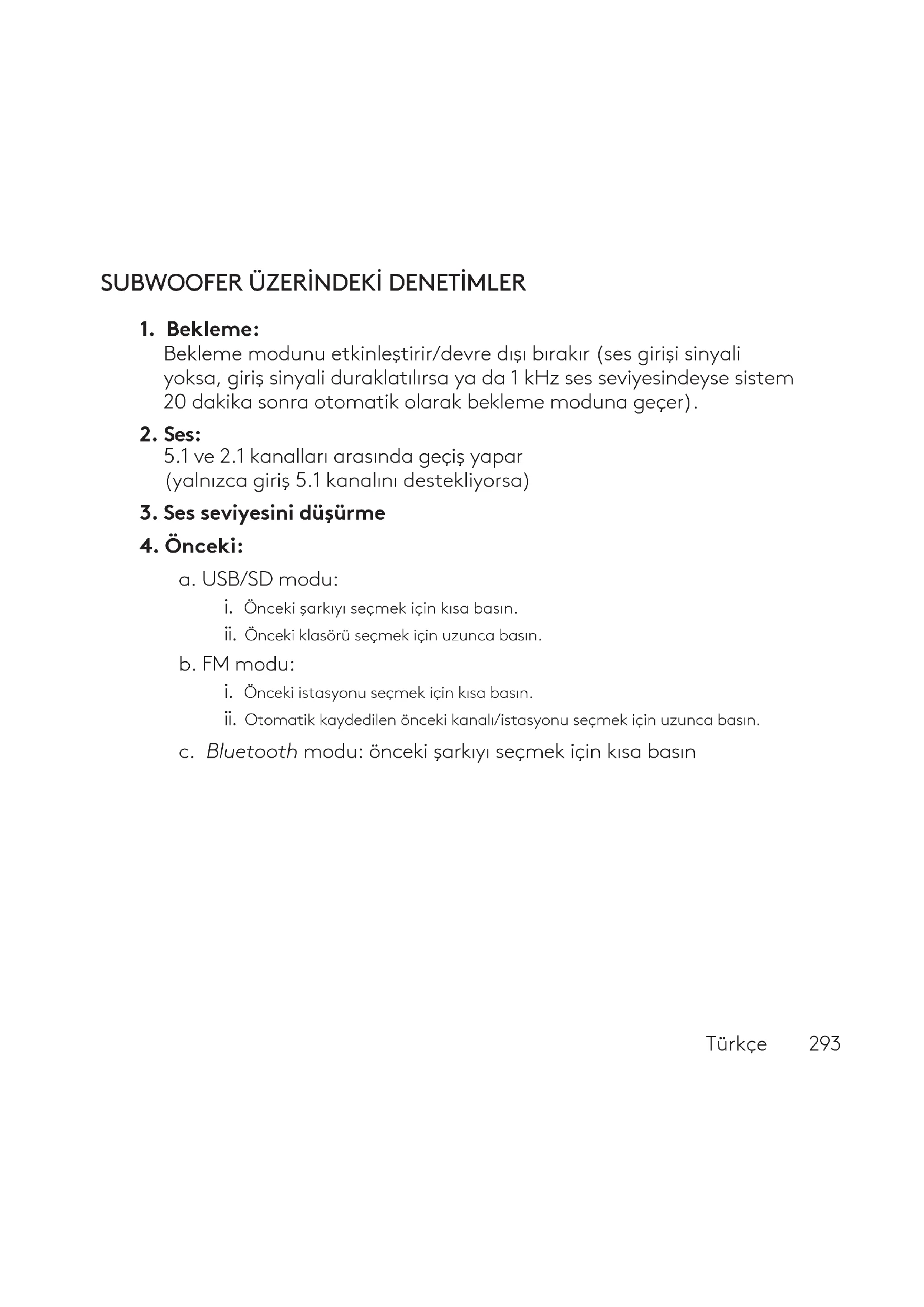

SUBWOOFER ÜZERİNDEKİ DENETİMLER

1. Bekleme:

Bekleme modunu etkinleştirir/devre dışı bırakır (ses girişi sinyali yoksa, giriş sinyali duraklatılırsa ya da 1 kHz ses seviyesindeyse sistem 20 dakika sonra otomatik olarak bekleme moduna geçer).

2. Ses:

5.1 ve 2.1 kanalları arasında geçiş yapar (yalnızca giriş 5.1 kanalını destekliyorsa)

3. Ses seviyesini düşürme

4. Önceki:

a. USB/SD modu:

i. Önceki şarkıyı seçmek için kısa basın.
ii. Önceki klasörü seçmek için uzunca basın.

b. FM modu:

i. Önceki istasyonu seçmek için kısa basın.
ii. Otomatik kaydedilen önceki kanalı/istasyonu seçmek için uzunca basın.

c. Bluetooth modu: önceki şarkıyı seçmek için kısa basın

5. Oynat/Duraklat/Tarat/Bluetooth Eşleştirme:

a. USB/SD Modu: Müziği oynatmak/duraklatmak için kısa basın.
b. FM modu:

i. Otomatik arama başlatmak için kısa basın, bir istasyonu seçmek için ikinci kez kısa basın.
ii. Tüm aktif frekanslar otomatik olarak farklı kanallara kaydedilir.

c. Bluetooth modu:

i. Müziği oynatmak/duraklatmak için kısa basın.
ii. Uzunca bastığınızda eşleştirme modu başlar, ekranda LED ışığı hızlica "bt" şeklinde yanıp söner.

6. Kaynak:

a. Bluetooth, AUX, DVD, USB/SD ve FM modları arasında geçiş. Subwoofer panelindeki LED ekran, ilgili kaynak modunu gösterir.

7. Ses seviyesini artırma

8. Sonraki:

a. USB/SD modu:

i. Sonraki şarkıyı seçmek için kısa basın.
ii. Sonraki klasörü seçmek için uzunca basın.

b. FM modu:

i. Sonraki istasyonu seçmek için kısa basın.
ii. Kaydedilen sonraki kanalı/istasyonu seçmek için uzunca basın.

c. Bluetooth modu: sonraki şarkıli seçmek için kısa basın.

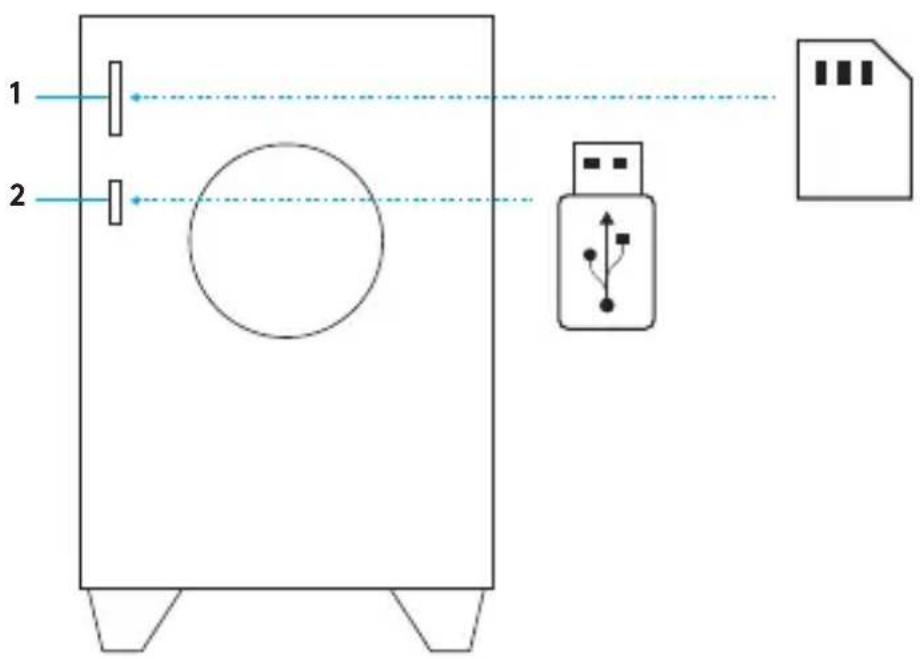

YEREL SES KAYNAKLARI

1. SD kart yuvası 2. USB sürücüsü yuvası

i. Ses oynatmak için SD kartı SD kart yuvasına tamamen yerleştirip uzaktan kumanda ya da subwoofer üzerindeki denetimler yoluyla SD/USB kaynağıını seçin.

ii. SD kartı çıkarmak için yuvadan çekip almanız yeterlidir.

iii. Z607 aşağıdaki ses dosyası biçimlerinde 32 GB'a kadar SDHC kart desteği sunar: MP3, WMA, WAV, APE, FLAC.

SD kart dahil değildir

i. Ses oynatmak için USB sürücüyü USB yuvasına yerleştirip uzaktan kumanda ya da subwoofer üzerindeki denetimler yoluyla SD/USB kaynağını seçin.

ii. USB sürücüyü çıkarmak için yuvadan çekip almanız yeterlidir.

iii. Z607, aşağıdaki ses dosyası biçimlerinde FAT16 ya da FAT32 biçiminde olan 32GB'a kadar USB sürücü desteği sunar: MP3, WMA, WAV, APE, FLAC.

USB sürücüsü dahil değildir

Türkçe

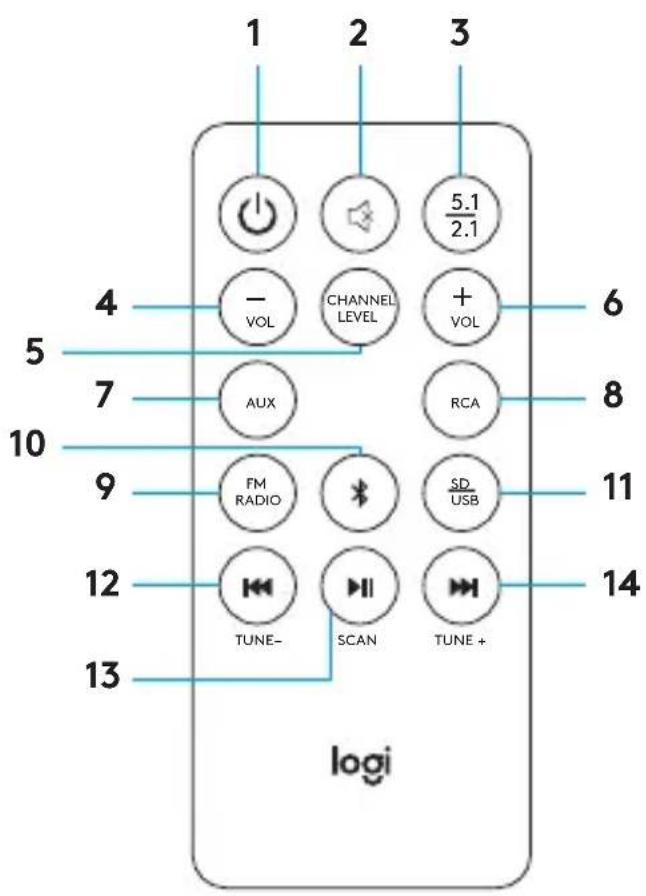

UZAKTAN KUMANDA

1. Bekleme:

Bekleme modunu etkinleştirir/ devre dışı bırakır (ses girişi sinyali yoksa, giriş sinyali duraklatılırsa ya da 1 kHz ses seviyesindeyse sistem 20 dakika sonra otomatik olarak bekleme moduna geçer).

1. Sessiz: Sistemin sesini kapatır.

2. 5.1 / 2.1: Gerektiği gibi 5.1 ve 2.1 kanalları arasında geçiş yapar (yalnızca giriş 5.1 kanalını destekliyorsa).

4. -Vol:

a. Ana sesi azaltır. b. Önce kanal düzeyi düğmesini seçerken -vol, seçilen kanalın sesini azaltır.

5. Kanal düzeyi:

Hoparlör kanallarının sesini kontrol eder. Ön (F) hoparlörler, arka (R) hoparlörler, merkez (C) hoparlör ve subwoofer (S) arasında geçiş yapmak için bir kere basın, kanalı seçip ilgili birimin ya da kanalın sesini 5 ila -5 arasında ayarlayın. Sistem, kanal ses ayarını kaydeder.

6. +Vol:

a. Ana sesi artırır.
b. Önce kanal düzeyi düğmesini seçerken +vol, seçilen kanalın sesini artırır.

1. AUX: 3,5 mm AUX girişini seçer.
2. RCA/DVD: RCA girişini seçer.
3. FM RADYO: FM Radyoyu seçer.

10. Bluetooth/Bluetooth Eşleştirme:

a. Kısa bastığınızda Bluetooth modu seçilir.
b. Uzunca bastığınızda Bluetooth eşleştirme modu başlar, ekranda LED ışığı hızlica "bt" şeklinde yanıp söner.

1. SD/USB: SD/USB girişini seçer.

12. Geri/Önceki/Tune-:

a. FM Radyo modunda:

i. Önceki istasyona geçmek için kısa basın.
ii. Kaydedilen önceki istasyonu seçmek için uzunca basın.

c. Bluetooth modunda: önceki şarkıyı seçmek için kısa basın.
c. On USB/SD modunda:

i. Önceki şarkıyı seçmek için kısa basın.

ii. Önceki klasörü seçmek için uzunca basın.

13. Oynat/Duraklat/Tara:

a. FM Radyo modunda: Otomatik arama başlatmak için kısa basın, bir istasyonu seçmek için ikinci kez kısa basın.
b. Bluetooth modunda: Müziği oynatmak/duraklatmak için kısa basın.
c. On USB/SD modunda: Müziği oynatmak/duraklatmak için kısa basın.

14. Sonraki/Tune+:

a. FM Radyo modunda:

i. Sonraki istasyona geçmek için kısa basın.
ii. Kaydedilen sonraki istasyona geçmek için uzunca basın.

b. Bluetooth modunda: Sonraki şarkıyı seçmek için kısa basın.
c. On USB/SD modunda:

i. Sonraki şarkıyı seçmek için kısa basın.

ii. Sonraki klasörü seçmek için uzunca basın.

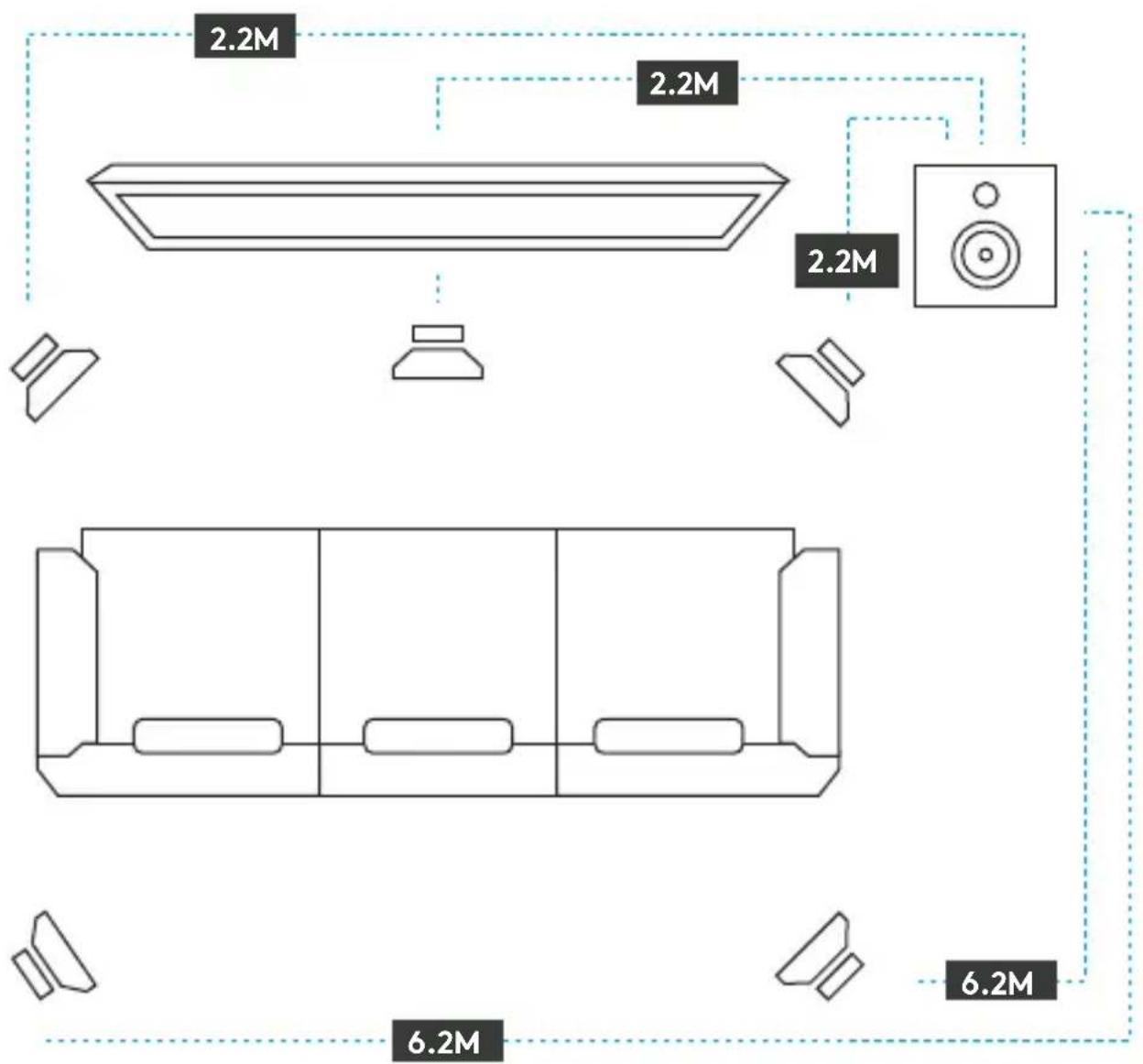

ESNEK YERLEŞİM İÇİN DAHA UZUN KABLO
