Z607 - Bluetooth skaļrunis LOGITECH - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA Z607 LOGITECH

1. Zemo frekvenču skalrunis ar iebūvētu strāvas vadu un FM radio antenu
2. Pieci skalruņi – 2 priekšā, 2 aizmugurē, 1 centrā
3. Tālvadības pults ar podzinbateriju
4. Tris kabeli pārejai no RCA ligzdas uz RCA ligzdu
5. Viens kabelis pārejai no 3,5 mm ligzdas uz RCA ligzdu
6. Lietotāja dokumentācija

5.1 SKANU SISTEMAS IESTATIŠANA

1. Pievienojiet katru skalruni attiecigajam spraudnim zemo frekvenču skalruna aizmugures paneli.
2. lespraudiet strāvas vadu mainstrāvas rozetē.
3. leslēdziet sistēmu ar slēdzi zemo frekvenču skalruņa aizmugurē.

Latviski

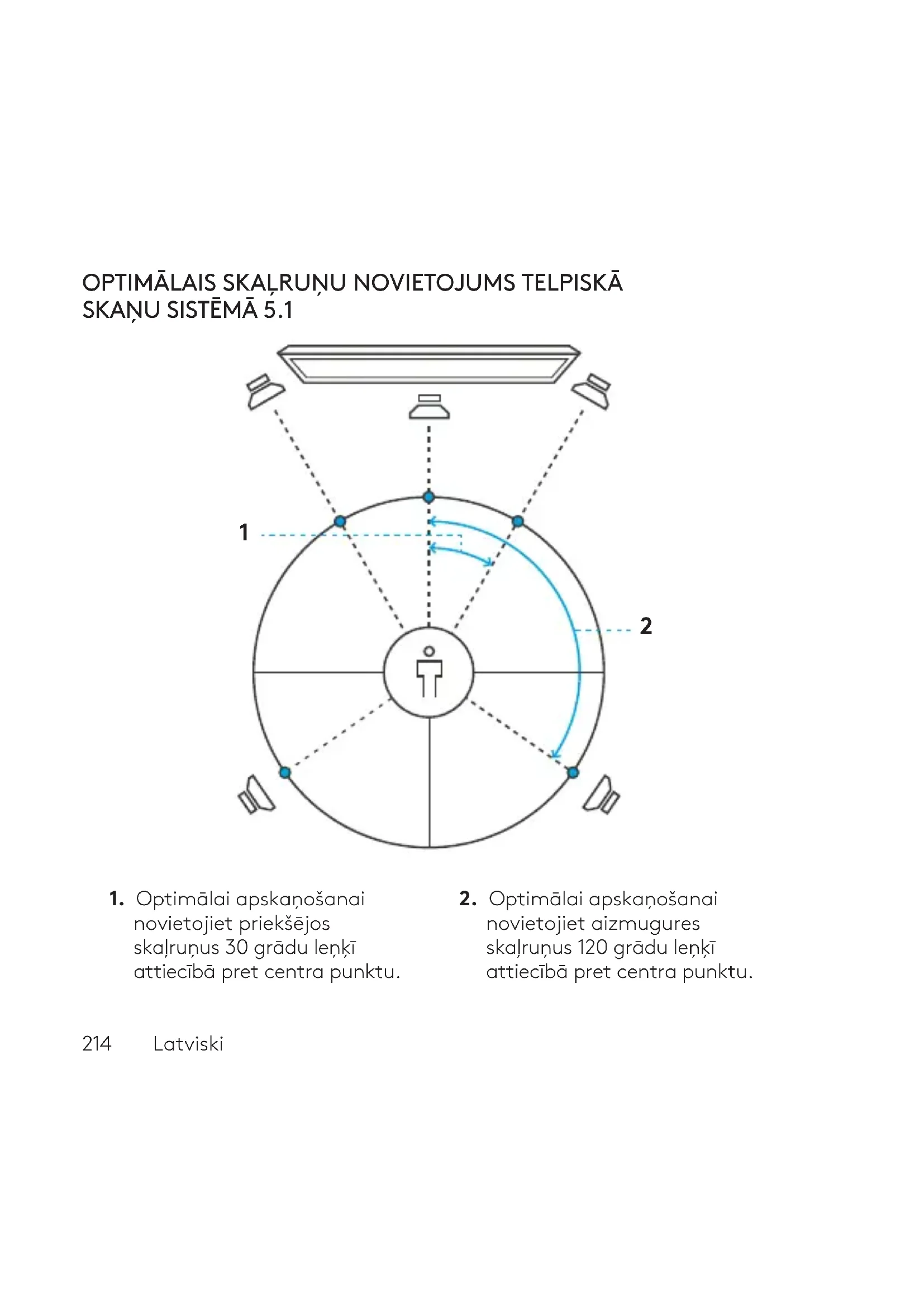

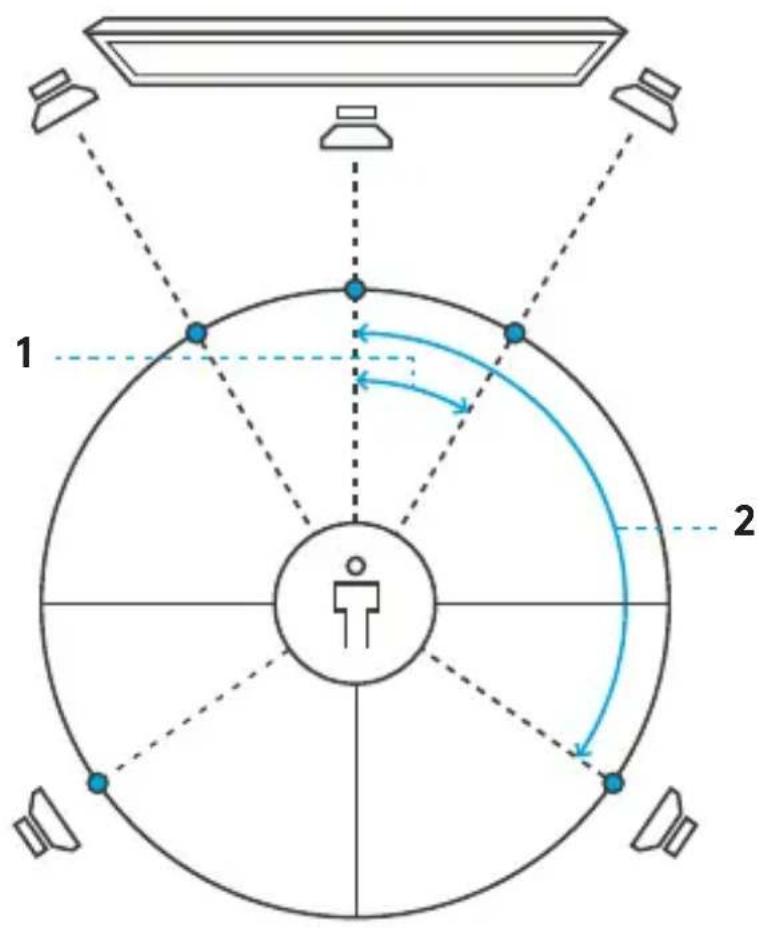

OPTIMĀLAIS SKALRUNU NOVIETOJUMS TELPISKĀ SKANU SISTĒMĀ 5.1

1. Optimālai apskanošanai novietojiet priekšējos skalruņus 30 grādu lenkī attiecībā pret centra punktu.

2. Optimālai apskaṇošanai novietojiet aizmugures skalruņus 120 grādu lenkī attiecībā pret centra punktu.

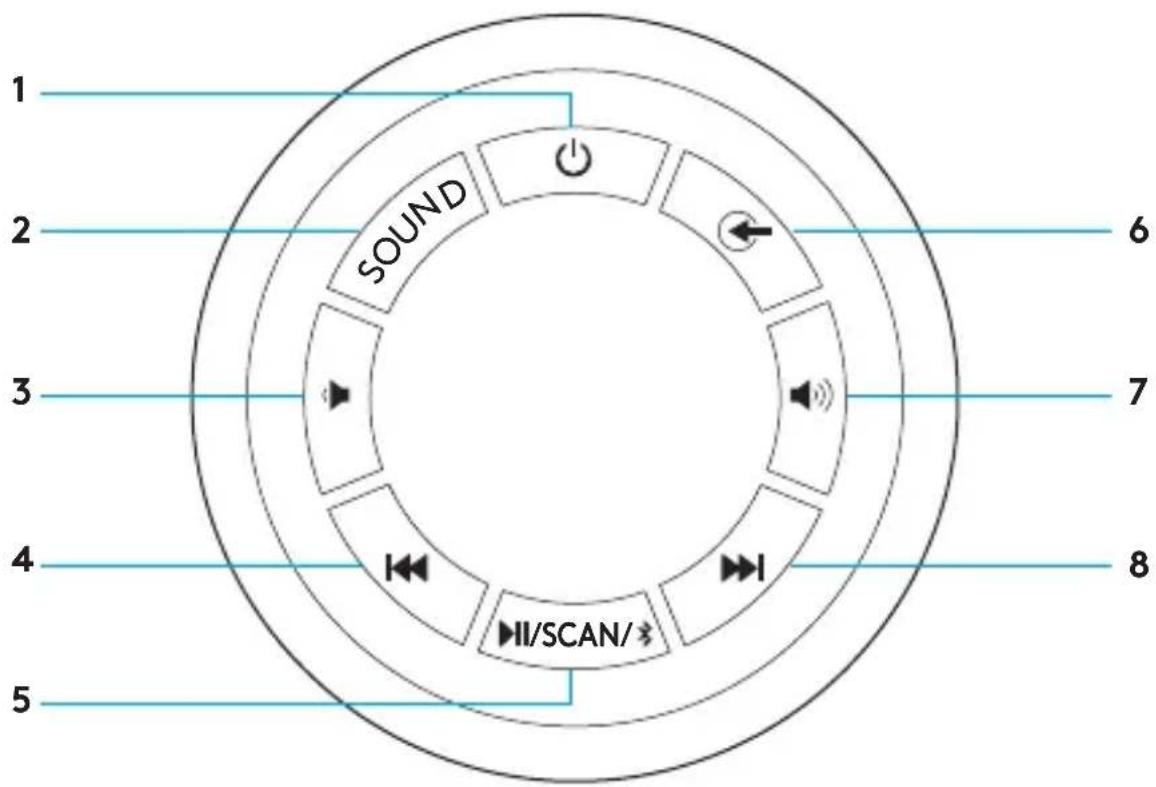

ZEMO FREKVENČU SKALRUÑA VADĪBAS POGAS

1 2 3 4 5 SOUND I/SCAN/ 6 7 8

1. Gaidstāve
2. Skaṇa
3. Samazināt skalumu

4. Atpakal

5. Atskanot/pauzēt/skenēt/veidot Bluetooth® pāra savienojumu

6. Avots
7. Palielināt skalumu
8. Tālāk

ZEMO FREKVENČU SKALRUÑA VADĪBAS POGAS

1. Gaidstāve:

aktivē/deaktivē gaidstāves režīmu (sistēma pēc 20 min automātiski pārslēdzas gaidstāves režīmā, ja nav saņemts audioievades signāls, ievades signāls ir pauzēts vai skaljuma līmenis ir 1 kHz).

2. Skaṇa:

pārslēdzas starp 5.1 un 2.1 skaṇas kanāliem (tikai tad, ja tiek atbalstīta 5.1 skaṇas sistēma)

3. Skaluma mazināšana

4. Atpakal:

a. USB/SD režīms

i. Ātri nospiediet, lai atlasītu iepriekšējo skaṇdarbu.
ii. Turiet nospiestu, lai atlasītu iepriekšējo mapi.

b. FM režīms

i. Ātri nospiediet, lai atlasītu iepriekšējo staciju.
ii. Turiet nospiestu, lai atlasītu iepriekšējo automātiski saglabāto kanālu/staciju.

c. Bluetooth režīms: ātri nospiediet, lai atlasītu iepriekšējo skaṇdarbu.

5. Atskanot/pauzēt/skenēt/Bluetooth pāra veidošana:

a. USB/SD režims: ātri nospiediet, lai atskanotu/pauzētu mūziku.
b. FM režims

i. Ātri nospiediet, lai sāktu automātisko meklēšanu; nospiediet ātri vēlreiz, lai atlasītu staciju.
ii. Visas pieejamās frekvences automātiski tiek saglabātas dažādos kanālos.

c. Bluetooth režims

i. Ātri nospiediet, lai atskanotu/pauzētu mūziku.
ii. Turot pogu nospiestu, tiek aktivēts Bluetooth pārī savienošanas režīms un displejā ātri mirgo LED indikators "bt".

6. Avots:

a. Pārslēdzas starp Bluetooth, AUX, DVD, USB/SD un FM režīmiem. Zemo frekvenču skalruņa LED displejā tiks parādīts izvēlētais avota režīms.

7. Skaluma palielināšana

8. Tālāk:

a. USB/SD režims

i. Ātri nospiediet, lai atlasītu nākamo skaṇdarbu.
ii. Turiet nospiestu, lai atlasītu nākamo mapi.

b. FM režīms

i. Ātri nospiediet, lai atlasītu nākamo staciju.
ii. Turiet nospiestu, lai atlasītu nākamo saglabāto kanālu/staciju.

c. Bluetooth režīms: ātri nospiediet, lai atlasītu nākamo skaṇdarbu.

Latviski

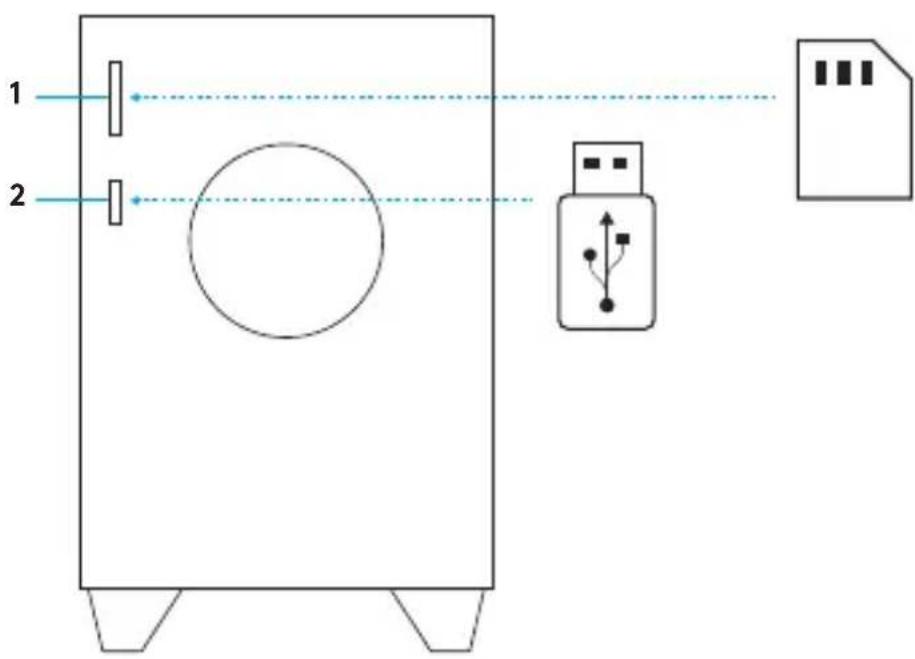

LOKÄLIE AUDIO AVOTI

1 2

1. SD kartes atvere 2. USB diska pieslēgvieta

i. Lai atskanotu audio failu, pilnibā ievietojiet SD karti tai paredzētajā atverē un ar tālvadības pulti vai zemo frekvenču skalruņa vadīklām atlasiet SD/USB kā avotu.
ii. Lai iznemtu SD karti, izvelciet to no atveres.
iii. Z607 atbalsta SDHC kartes līdz 32 GB un tālāk norādītos audio failu formātus: MP3, WMA, WAV, APE, FLAC.

SD karte komplektā nav iekļauta

i. Lai atskaņotu audio failu, pilnībā ievietojiet USB disku tam paredzētajā pieslēgVietā un ar tālvadības pulti vai zemo frekvenču skalruņa vadīklām atlasiet SD/USB kā avotu.
ii. Lai iznemtu USB disku, izvelciet to no pieslēgvetas.
iii. Z607 atbalsta USB zibatminas ar ietilpību līdz 32 GB, kas formatētas darbam FAT16 vai FAT32 failu sistēmās, un tālāk norādītos audio failu formātus: MP3, WMA, WAV, APE, FLAC.

USB zibatmina nav iekļauta

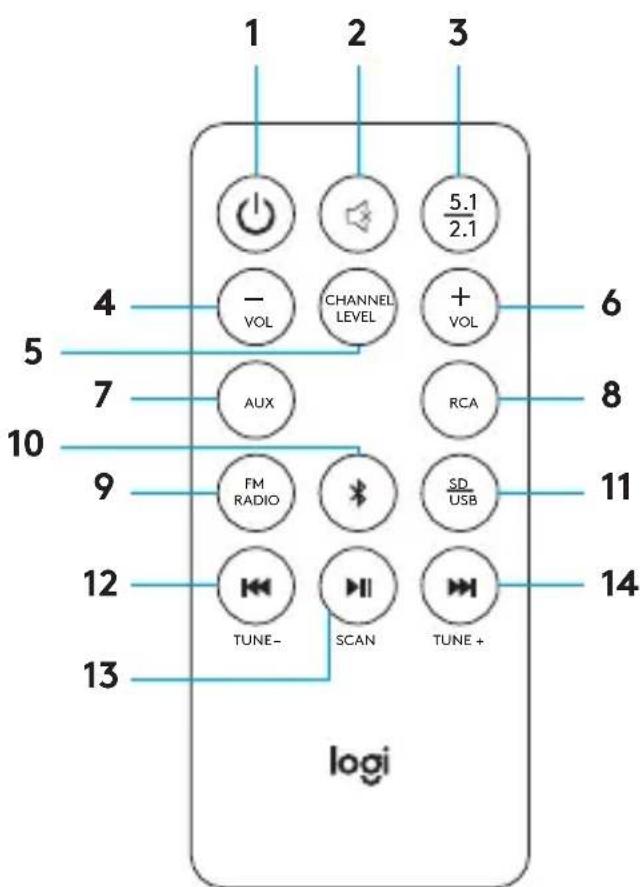

TĀLVADĪBAS PULTS

1 2 3 4 5 6 7 8 9 10 11 12 13 TUNE- SCAN TUNE+ logi

1. Gaidstäve:

aktivē/deaktivē gaidstāves režīmu (sistēma pēc 20 min automātiski pārslēdzas gaidstāves režīmā, ja nav saņemts audioievades signāls, ievades signāls ir pauzēts vai skaljuma līmenis ir 1 kHz).

1. Izslēgt skaņu: izslēdz sistēmas skaņu.

2. 5.1/2.1: pārslēdzas starp 5.1 un 2.1 skaṇas kanāliem (tikai tad, ja tiek atbalstīta 5.1 skaṇas sistēma).

4. -Vol:

a. Mazina galveno skalumu. b. Ja vispirms tiek nospiesta kanāla skaluma poga, ar pogu "-vol" var mazināt atlasītā kanāla skalumu.

5. Kanāla skalums:

kontrolē skalruņu kanālu skalumu. Spiediet vienreiz, lai pārslēgtos starp priekšējiem skalruņiem (F), aizmugures skalruņiem (R), centrālo skalruni (C) un zemo frekvenču skalruni (S), atlasītu kanālu un regulētu attiecīgā elementa vai kanāla skalumu no 5 līdz –5. Sistēma saglabās kanāla skaluma iestatījumu.

6. +Vol:

a. Palielina galveno skalumu.
b. Ja vispirms tiek nospiesta kanāla skajuma poga, ar pogu "+vol" var palielināt atlasītā kanāla skajumu.

1. AUX: atlasa 3,5 mm AUX ievadi.
2. RCA/DVD: atlasa RCA ievadi.
3. FM RADIO: atlasa FM radio ievadi.
4. Bluetooth/Bluetooth pāra veidošana:

a. Nospiežot ātri, tiek atlasīts Bluetooth režīms.
b. Turot nospiestu, tiek aktivēts Bluetooth pārī savienošanas režīms un displejā ātri mirgo LED indikators "bt".

1. SD/USB: atlasa SD/USB ievadi.

12. Atpakal/iepriekšējais/Tune-:

a. FM radio režimā

i. Ātri nospiediet, lai pārietu uz iepriekšējo staciju.
ii. Turiet nospiestu, lai atlasītu iepriekšējo saglabāto staciju.

b. Bluetooth režimā: ātri nospiediet, lai atlasītu iepriekšējo skaṇdarbu.

c. USB/SD režimā

i. Ātri nospiediet, lai atlasītu iepriekšējo skandarbu.
ii. Turiet nospiestu, lai atlasītu iepriekšējo mapi.

13. Atskanot/pauzēt/skenēt:

a. FM radio režimā: ātri nospiediet, lai sāktu automātisko meklēšanu; nospiediet ātri vēlreiz, lai atlasītu staciju.
b. Bluetooth režimā: ātri nospiediet, lai atskanotu/pauzētu mūziku.
c. USB/SD režimā: ātri nospiediet, lai atskanotu/pauzētu mūziku.

14. Tālāk/Tune+:

a. FM radio režimā

i. Ātri nospiediet, lai pārietu uz nākamo staciju.
ii. Turiet nospiestu, lai pārietu uz nākamo saglabāto staciju.

b. Bluetooth režimā: ātri nospiediet, lai atlasītu nākamo skaṇdarbu.

c. USB/SD režimā

i. Ātri nospiediet, lai atlasītu nākamo skaṇdarbu.
ii. Turiet nospiestu, lai atlasītu nākamo mapi.

Latviski

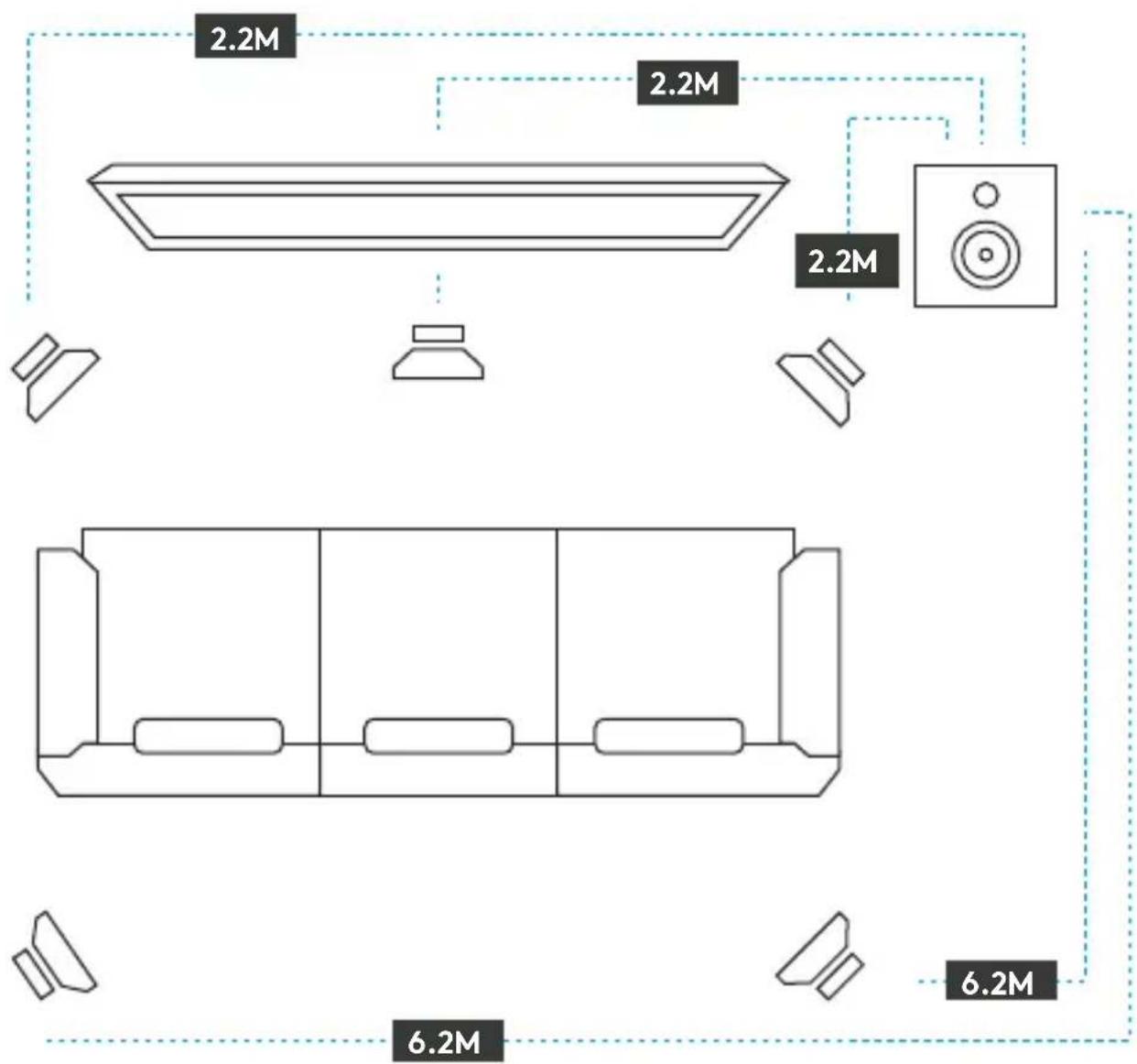

GARAKI KABELI LAUJ ERTAK IZVIETOT SISTEMAS ELEMENTUS
