Produkttyp	5.1 hemmabiosystem med subwoofer och 5 satellithögtalare
Märke	Logitech
Modell	Z607
Anslutningar	Bluetooth, USB, SD, 3,5 mm aux-ingång, RCA-ingång (DVD), FM-radio
Ljudformat som stöds	MP3, WMA, WAV, APE, FLAC (USB/SD)
Total effekt	40 W RMS
Frekvensomfång	40 Hz - 20 kHz
Strömförsörjning	Nätanslutning 220-240 V, 50/60 Hz
Subwooferns mått	Ca 24 x 24 x 38 cm
Satellithögtalarnas mått	Ca 10 x 10 x 18 cm var
Totalvikt	Ca 5,5 kg
Huvudfunktioner	Bluetooth-uppspelning, USB/SD, FM-radio, 5.1/2.1-lägen, fjärrkontroll, automatisk standby
Förpackningens innehåll	Subwoofer, 5 satellithögtalare, fjärrkontroll, RCA-kablar (x3), 3,5 mm till RCA-kabel, dokumentation
Underhåll och rengöring	Koppla bort före rengöring; använd en mjuk, torr trasa; undvik lösningsmedel och fukt
Säkerhet	Öppna inte enheten; utsätt inte för vatten eller värmekällor; använd endast medföljande adapter
Reservdelar och reparerbarhet	Fjärrkontroll och kablar finns; fast strömkabel icke löstagbar; reparation rekommenderas av fackman

Vanliga frågor - Z607 LOGITECH

Hur ansluter jag Bluetooth-högtalaren till min smartphone?

Tryck länge på knappen Spela/Pausa/Bluetooth-parning på subwoofern eller på fjärrkontrollen tills 'bt'-indikatorn blinkar snabbt. Aktivera Bluetooth på din telefon, välj 'Z607' i enhetslistan. Indikatorn lyser konstant när anslutningen är klar.

Kan jag använda systemet i 2.1-läge istället för 5.1?

Ja, tryck på Ljud-knappen på subwoofern eller 5.1/2.1 på fjärrkontrollen för att växla mellan lägena. 2.1-läget använder endast de främre satelliterna och subwoofern.

Hur spelar jag musik från ett USB-minne?

Sätt i USB-minnet (FAT16/32, upp till 32 GB) i USB-uttaget på subwooferns baksida. Välj källan SD/USB på fjärrkontrollen eller Källa-knappen på högtalaren. Använd Föregående/Nästa-knapparna för att navigera mellan spåren.

Vad gör jag om systemet inte startar?

Kontrollera att strömkabeln är ordentligt ansluten till nätuttaget och att strömbrytaren på subwooferns baksida är i läge ON. Om problemet kvarstår, prova ett annat vägguttag eller kontakta kundtjänst.

Hur justerar jag volymen för varje högtalare individuellt?

I normalt standby-läge, tryck på Kanelnivå-knappen på fjärrkontrollen för att välja kanal (F=fram, R=bak, C=center, S=subwoofer). Använd sedan +Vol/-Vol för att justera nivån mellan -5 och +5. Inställningen sparas.

Går systemet automatiskt i standby?

Ja, efter cirka 20 minuter utan ljudsignal eller om volymen är på minimum, går Z607 i standby. För att återaktivera, tryck på Standby-knappen eller någon uppspelningsknapp.

Hur lyssnar jag på FM-radio?

Tryck på FM-RADIO-knappen på fjärrkontrollen eller välj FM-källan via Källa-knappen. För automatisk sökning, tryck kort på Spela/Pausa; de funna stationerna sparas. Använd Föregående/Nästa för att byta station.

Kan jag ansluta flera Bluetooth-enheter samtidigt?

Nej, Z607 stöder endast en Bluetooth-anslutning åt gången. För att byta enhet, koppla bort den första och upprepa parningsproceduren med den nya.

Hur rengör jag högtalarna?

Koppla bort systemet. Använd en mjuk, torr trasa för att torka av ytorna. Använd aldrig kemikalier, alkohol eller fuktig trasa. Undvik att få in vatten i högtalarna.

Vad gör jag om ljudet är distorderat eller svagt?

Kontrollera volymnivån på högtalaren och på källenheten. Se till att källan inte är i tyst läge. Testa med en annan källa (t.ex. USB) för att utesluta Bluetooth-anslutningsproblem. Om problemet kvarstår, sänk volymen eller återställ systemet genom att koppla bort det i 30 sekunder.

BRUKSANVISNING Z607 LOGITECH

1. Anslut varje satellit till motsvarande kontakt på subwooferns bakre panel.
2. Anslut nätkabeln till vägguttaget.
3. Slå på systemet från den bakre panelen på subwooferns omkopplare.

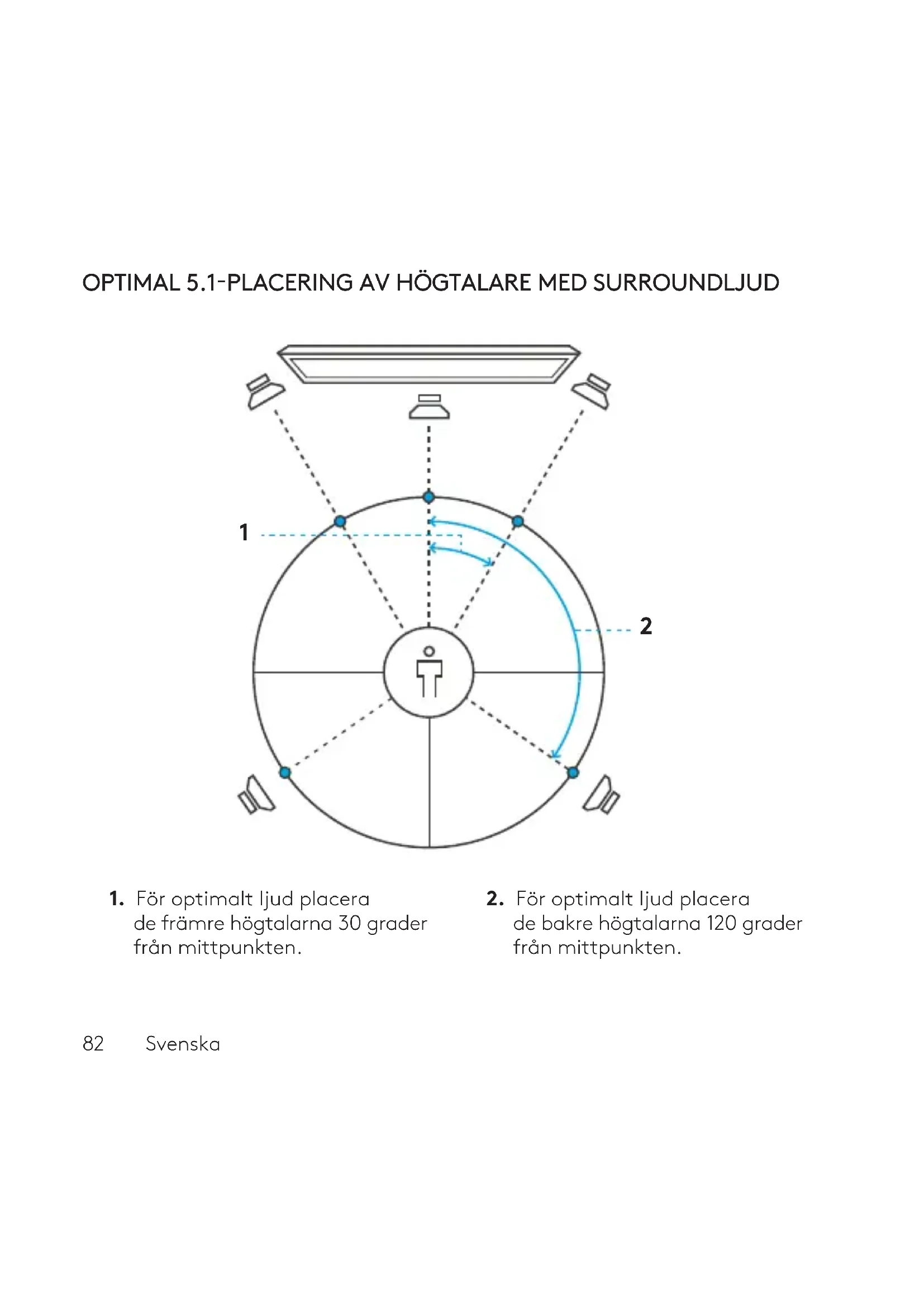

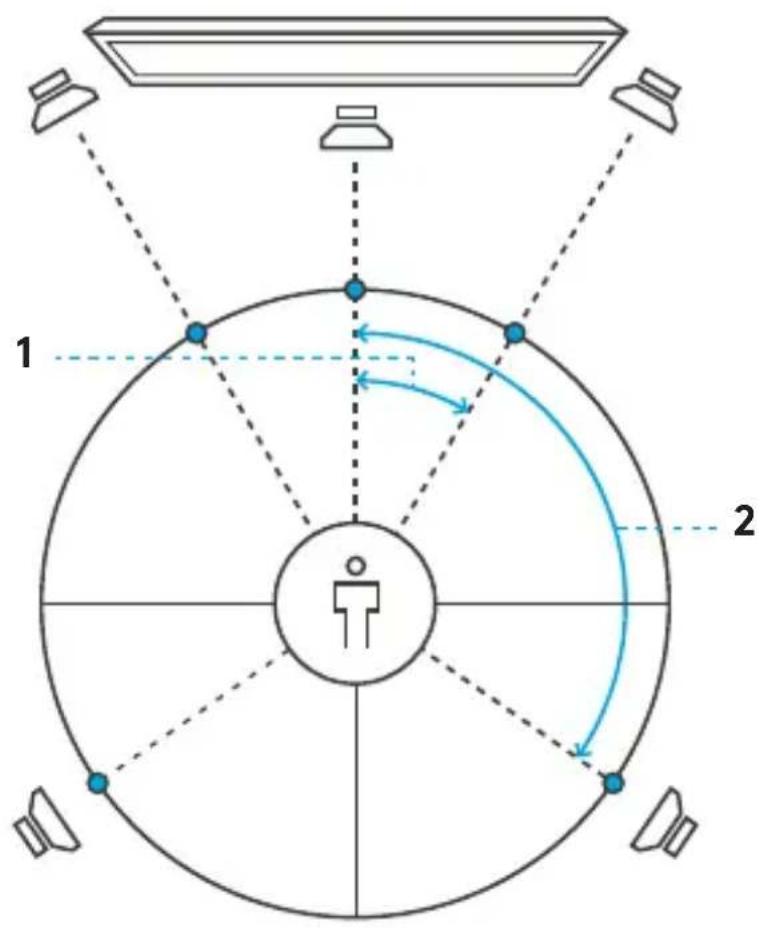

OPTIMAL 5.1-PLACERING AV HÖGTALARE MED SURROUNDLJUD

1. För optimalt ljud placera de främre högtalarna 30 grader från mittpunkten.

2. För optimalt ljud placera de bakre högtalarna 120 grader från mittpunkten.

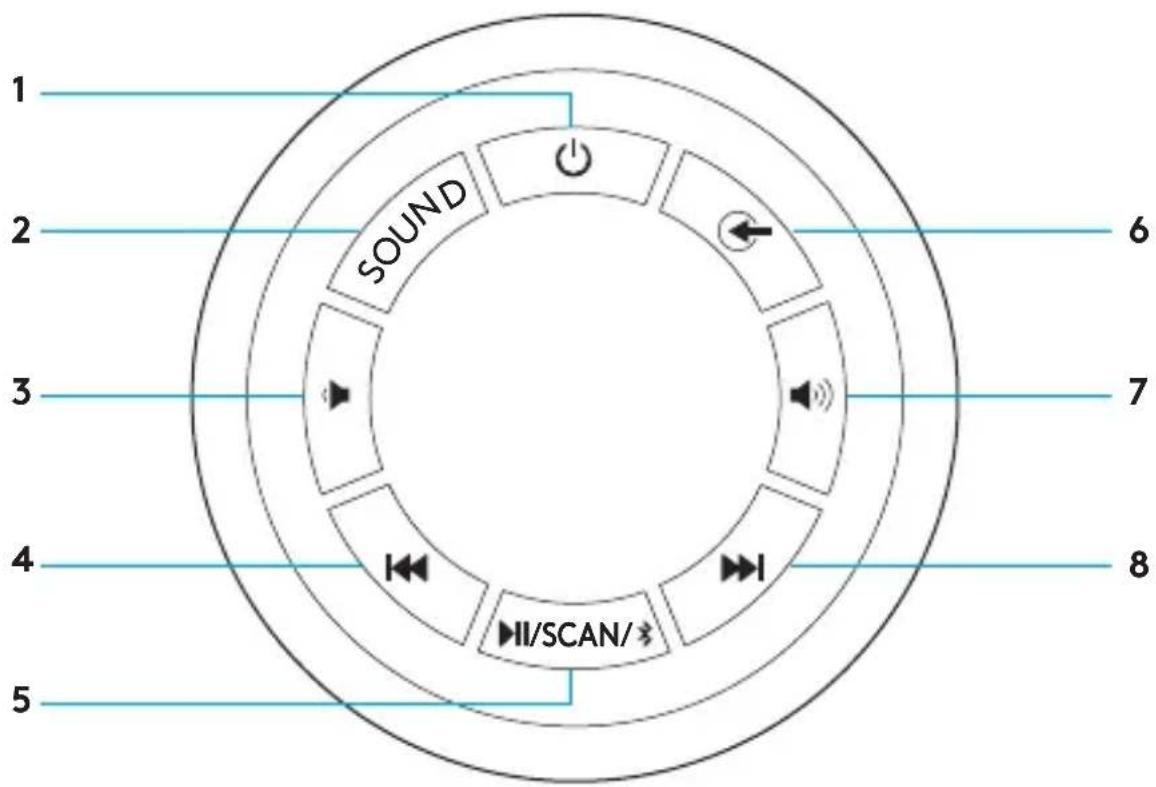

KONTROLLER PÅ SUBWOOFERN

1. Viloläge
2. Ljud
3. Sänk volymen

4. Föregående

5. Spela/Pausa/Sök/Bluetooth® Ihopparning av enheter

6. Källa
7. Höj volymen
8. Nästa

KONTROLLER PÅ SUBWOOFERN

1. Viloläge:

Aktiverar/inaktiverar standby-läge (systemet aktiverar automatiskt standby-läge efter 20 minuter om det inte finns någon ljudinmatningssignal, om inmatningssignalen är pausad eller om den har en volymnivå på 1 kHz).

2. Ljud:

Växlar mellan 5,1 och 2,1 kanaler (endast om ingången stöder 5,1 kanaler)

3. Minska volymnivån

4. Föregående:

a. USB/SD-läge:

i. Kort tryck för att välja föregående låt.
ii. Långt tryck för att välja föregående mapp.

b. FM-läge:

i. Kort tryck för att välja föregående station.
ii. Långt tryck för att välja föregående, automatiskt lagrade kanal/ station.

c. Bluetooth-läge: Kort tryck för att välja föregående låt.

a. USB/SD-läge: Kort tryck för att spela/pausa musik.
b. FM-läge:

i. Kort tryck för att börja automatisk sökning, ett andra kort tryck för att välja station.
ii. Alla aktiva frekvenser sparas automatiskt i olika kanaler.

c. Bluetooth-läge:

i. Kort tryck för att spela/pausa musik.
ii. Långt tryck påbörjar bluetoothens läge för ihopparning av enheter, indikatorlampan kommer snabbt blinka 'bt' på skärmen.

6. Källa:

a. Växla mellanBluetooth, AUX, DVD, USB/SD och FM-läge.

Skärmen på subwooferpanelens indikatorslampa kommer att indikera relaterat källäge.

7. Öka volymnivån

8. Nästa:

a. USB/SD-läge:

i. Kort tryck för att välja nästa låt.
ii. Långt tryck för att välja nästa mapp.

b. FM-läge:

i. Kort tryck för att välja nästa station.
ii. Långt tryck för att välja nästa sparade kanal/station.

c. Bluetooth-läge: Kort tryck för att välja nästa låt.

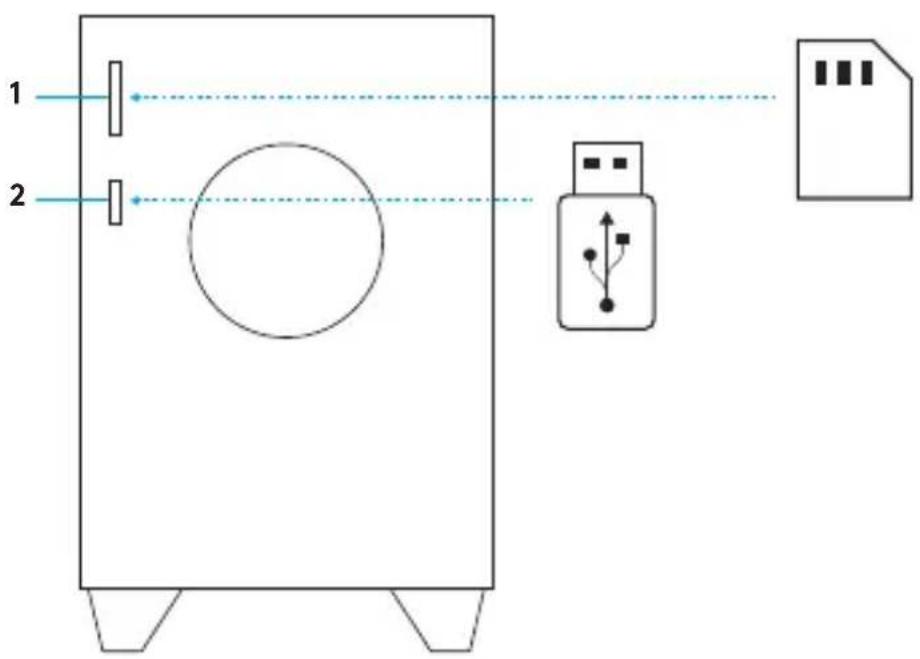

LOKALA LJUDKÄLLOR

1. SD-kortplats

i. För att spela ljud sätter du in SD-kortet i SD-kortplatsen och väljer SD/USB-källa från antingen fjärrkontrollen eller kontrollerna på subwoofern.
ii. För att ta bort SD-kortet drar du helt enkelt ut det ur kortplatsen.
iii. Z607 stöder upp till 32 GB SDHC-kort med följande ljudfilformat: MP3, WMA, WAV, APE, FLAC.

SD-kort ingår inte

2. USB-enhetsplats

i. För att spela ljud sätter du in USB-enheten i USB-porten och väljer SD/USB-källa från antingen fjärrkontrollen eller kontrollerna på subwoofern.
ii. För att ta bort USB-enheten drar du helt enkelt ut den ur porten.
iii. Z607 stöder USB-anslutningar på upp till 32 GB i formatet FAT16 eller FAT32 med följande ljudfilformat: Mp3, WMA, WAV, APE eller FLAC.

USB-enhet ingår inte

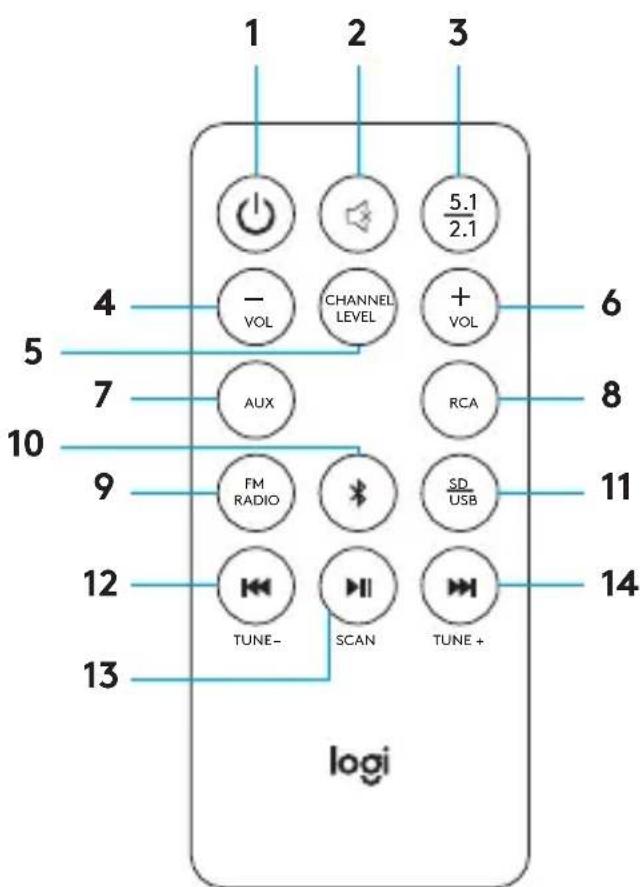

FJÄRRKONTROLL

1. Viloläge:

Aktiverar/inaktiverar standby-läge (systemet aktiverar automatiskt standby-läge efter 20 minuter om det inte finns någon ljudinmatningssignal, om inmatningssignalen är pausad eller om den har en volymnivå på 1 kHz).

1. Ljud av: Stänger av ljudet på systemet.

2. 5,1/2,1: Växlar från 5,1 till 2,1 kanaler efter behov (endast om ingången stöder 5,1 kanaler).

4. -Vol:

a. Minskar huvudvolymen.

b. När du väljer kanalnivåknapp först, minskar -vol volymen för den valda kanalen.

5. Kanalnivå:

Kontrollerar högtalarkanalernas volym. Tryck en gång för att bläddra igenom främre högtalare (F), bakre högtalare (R), mitthögtalare (C) och subwoofer (S), välj kanal och justera volymen på den enheten eller kanalen från 5 till -5. Systemet kommer spara volymjusteringen på kanalerna.

6. +Vol:

a. Ökar huvudvolymen.
b. När du väljer kanalnivåknapp först, ökar +vol volymen för den valda kanalen.

1. AUX: Väljer 3,5 mm AUX-ingång.
2. RCA/DVD: Väljer RCA-ingång.
3. FM RADIO: Väljer FM-radio.
4. Bluetooth/Bluetooth Ihopparning av enheter:

a. Kort tryck väljer Bluetooth-läge.
b. Långt tryck påbörjar Bluetoothensläge för ihopparning av enheter, indikatorlampan kommer snabbt blinka 'bt' på skärmen.

1. SD/USB: Väljer SD/USB-ingång.

12. Tillbaka/Föregående/Ställ in-:

a. I FM Radio-läge:

i. Kort tryck för att gå vidare till föregående station.
ii. Långt tryck för att välja föregående, sparade station.

b. I Bluetooth-läge: Kort tryck för att välja föregående låt.

c. | USB/SD-läge:

i. Kort tryck för att välja föregående låt.
ii. Långt tryck för att välja föregående mapp.

13. Spela/Pausa/Sök:

a. I FM Radio-läge: Kort tryck för att påbörja automatisk sökning, ett andra kort tryck för att välja station.
b. I Bluetooth-läge: Kort tryck för att spela/pausa musik.
c. I USB/SD-läge: Kort tryck för att spela/pausa musik.

14. Nästa/Ställ in+:

a. I FM Radio-läge:

i. Kort tryck för att gå vidare till nästa station.
ii. Långt tryck för att gå vidare till nästa, sparade station.

b. I Bluetooth-läge: Kort tryck för att välja nästa låt.

c. | USB/SD-läge:

i. Kort tryck för att välja nästa låt.
ii. Långt tryck för att välja nästa mapp.

LÄNGRE KABLAR FÖR FLEXIBEL PLACERING
