KASUTUSJUHEND Z607 LOGITECH

1. Fikseeritud toitekaabli ja FM-raadioantenniga bassikõlar
2. Viis satelliitkõlarit: kaks esisatelliiti, kaks tagasatelliiti, üks kesksatelliit
3. Nööppatareiga kaugjuhtimispult
4. Kolm RCA-RCA-kaablit
5. Üks 3,5 mm - RCA kaabel
6. Kasutaja dokumentatsioon

5.1 SÜSTEEMI SEADISTAMINE

1. Ühendage iga satelliit bassikõlari tagapaneelil asuvasse sobivasse liidesesse.
2. Pistke toitejuhe vahelduvvoolustepslisse.
3. Lülitage süsteem bassikölari tagapaneelil asuva lüliti abil sisse.

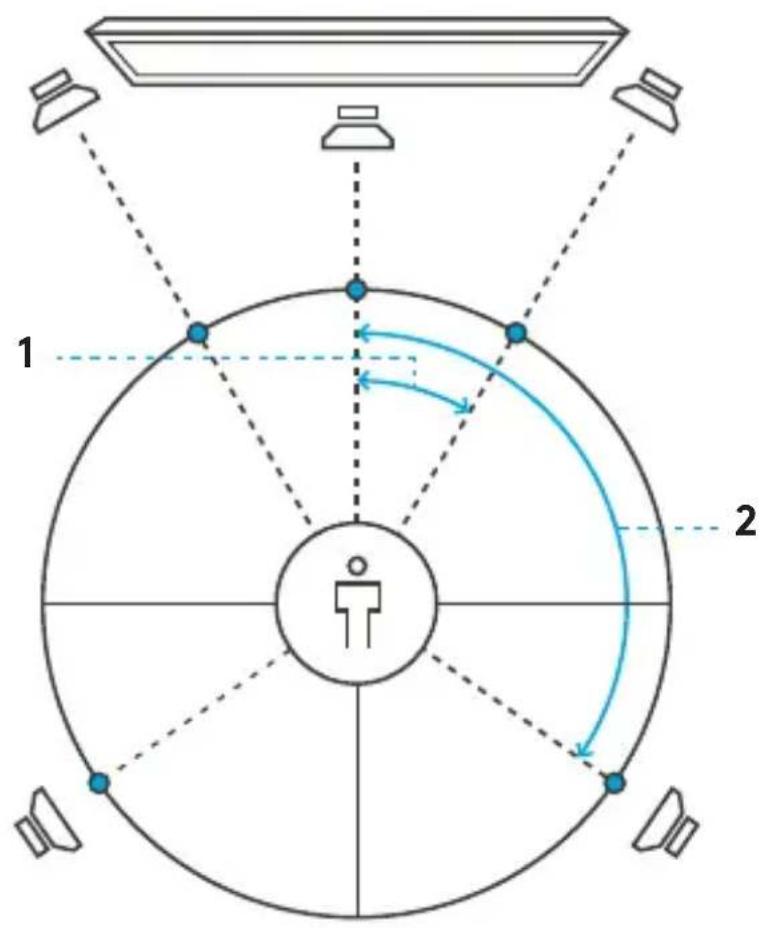

OPTIMAALNE 5.1 SURROUND SOUND KÕLARITE PAIGUTUS

1. Optimaalse heli jaoks asetage mölemad esikõlarid keskpunktist 30kraadise nurga all.

2. Optimaalse heli jaoks asetage mölemad tagakõlarid keskpunktist 120kraadise nurga all.

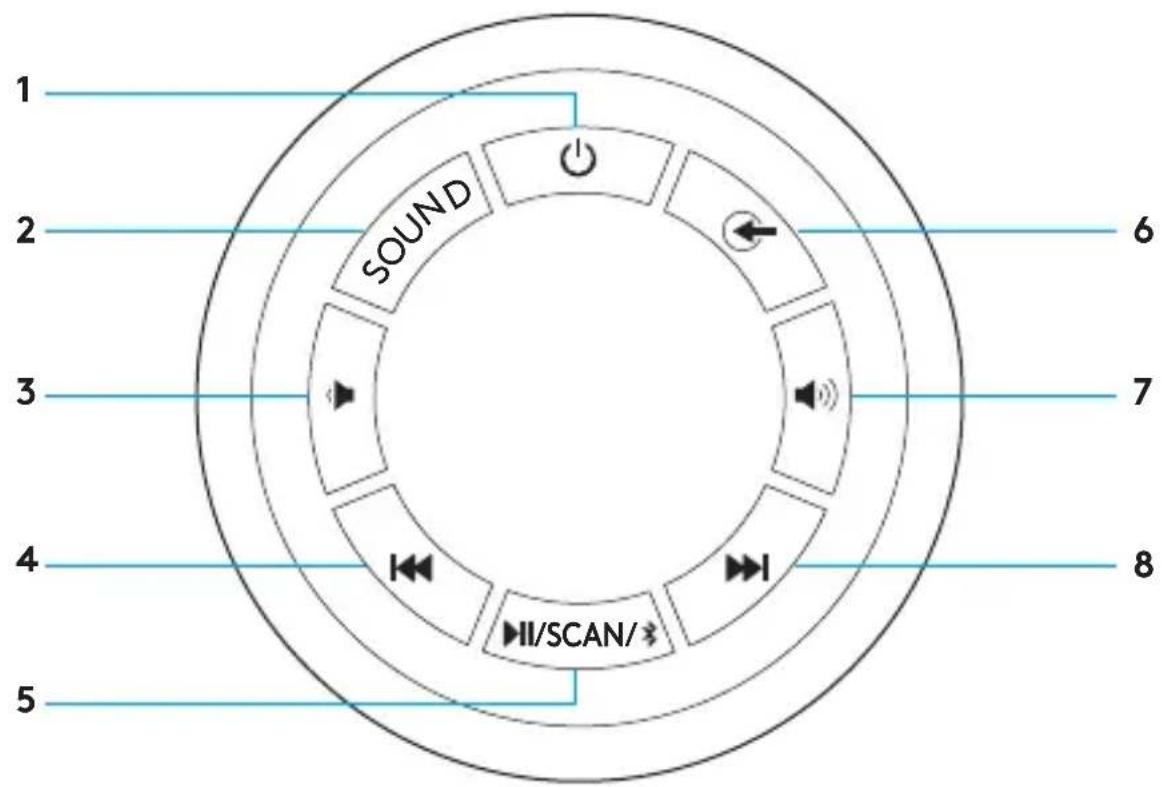

BASSIKÖLARI NUPUD

1 2 3 4 5 SOUND I/SCAN/ 6 7 8

1. Ooterežiim
2. Heli
3. Helitugevuse vähendamine

4. Eelmine

5. Esitus/paus/otsimine/Bluetooth®-sidumine

6. Allikas
7. Helitugevuse suurendamine
8. Järgmine

BASSIKÕLARI NUPUD

1. Ooterežiim:

aktiveerib/desaktiveerib ooterežiimi (süsteem lülitub automaatselt ooterežiimile, kui 20 minuti jooksul pole olnud helisisendsignaali, kui sisendsignaal on peatatud või kui helitugevus on 1 kHz).

2. Heli:

lülitub kanalite 5.1 ja 2.1 vahel ümber (vaid juhul, kui sisend kanalit 5.1 toetab).

3. Helitugevuse vähendamine

4. Eelmine:

a. USB-/SD-režiim:

i. lühike vajutus eelmise loo valimiseks;
ii. pikk vajutus eelmise kausta valimiseks.

b. FM-režiim:

i. lühike vajutus eelmise jaama valimiseks;
ii. pikk vajutus eelmise automaatselt salvestatud kanali/jaama valimiseks.

c. Bluetooth-režiim: lühike vajutus eelmise loo valimiseks.

5. Esitus/paus/otsimine/Bluetooth-sidumine:

a. USB-/SD-režiim: lühike vajutus muusika esitamiseks või pausile panekuks.
b. FM-režiim:

i. lühike vajutus automaatse otsingu käivitamiseks, teine lühike vajutus jaama valimiseks;
ii. köik aktiivsed sagedused salvestatakse automaatselt eri kanalites.

c. Bluetooth-režiim:

i. lühike vajutus muusika esitamiseks või pausile panekuks;
ii. pikk vajutus Bluetooth-sidumise režiimi käivitamiseks. LED vilgutab kuval kiiresti tähti "bt".

6. Allikas:

a. Bluetooth-, AUX-, DVD-, USB-/SD- ja FM-režiimi vahel ümberlülitumine. Bassikõlari LED-kuva näitab valitud allikarežiimi.

7. Helitugevuse suurendamine

8. Järgmine:

a. USB-/SD-režiim:

i. lühike vajutus järgmise loo valimiseks;
ii. pikk vajutus järgmise kausta valimiseks.

b. FM-režiim:

i. lühike vajutus järgmise jaama valimiseks;
ii. pikk vajutus järgmise salvestatud kanali/jaama valimiseks.

c. Bluetooth-režiim: lühike vajutus järgmise loo valimiseks.

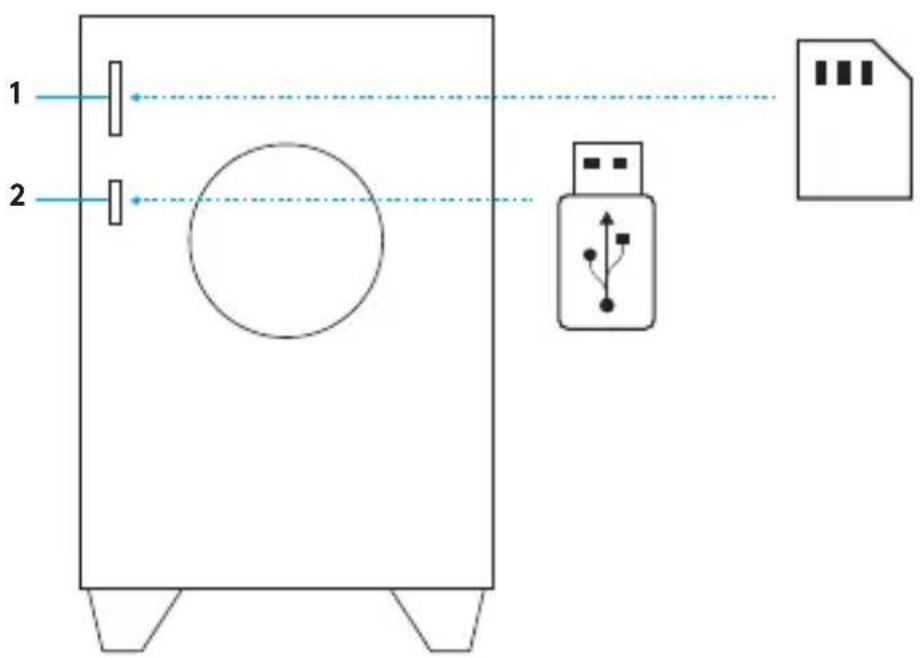

KOHALIKUD HELIALLIKAD

1 2

1. SD-kaardi pesa 2. USB-draivi pesa

i.Heli esitamiseks pistke SD-kaart löpuni SD-kaardi pessa ja valige kaugjuhtimispuldil või bassikõlari nuppude abil allikaks SD/USB.

ii. SD-kaardi eemaldamiseks tömmake see lihtsalt pesast välja.

iii. Z607 toetab kuni 32 GB SDHC-kaarte järgmiste helifailivormingute puhul: MP3, WMA, WAV, APE, FLAC.

SD-kaart pole kaasas

i. Heli esitamiseks pistke USB-draiv USB-kaardi pessa ja valige kaugjuhtimispuldil või bassikõlari nuppude abil allikaks SD/USB.
ii. USB-draivi eemaldamiseks tömmake see lihtsalt pesast välja.
iii. Z607 toetab FAT16- ja FAT32-vorminguga kuni 32GB USB-draive järgmiste helifailivormingute puhul: MP3, WMA, WAV, APE, FLAC.
USB-draiv pole kaasas

Eesti

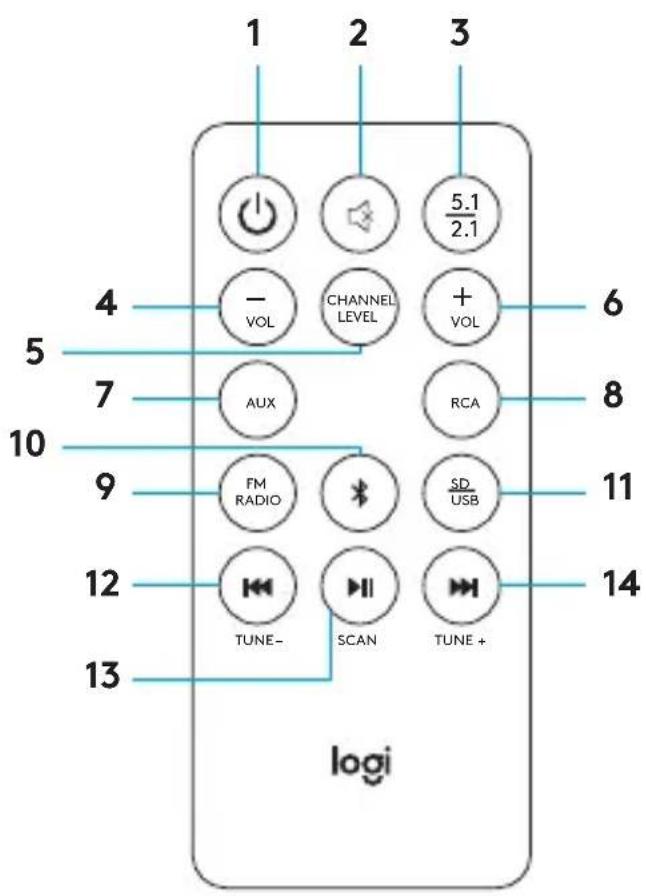

KAUGJUHTIMISPULT

1 2 3 4 5 6 7 8 10 9 11 12 13 TUNE- SCAN TUNE+ logi CHANNEL LEVEL + VOL VOL RCA FM RADIO SD USB

1. Ooterežiim:

aktiveerib/desaktiveerib ooterežiimi (süsteem lülitub automaatselt ooterežiimile, kui 20 minuti jooksul pole olnud helisisendsignaali, kui sisendsignaal on peatatud või kui helitugevus on 1 kHz).

2. Vaigistus: vaigistab süsteemi.

3. 5.1/2.1: lülitub kanalite 5.1 ja 2.1 vahel ümber (vaid juhul, kui sisend kanalit 5.1 toetab).

4. -Vol:

a. Vähendab põhiheli tugevust.
b. Kui eelnevalt on valitud kanali helitugevuse nupp, vähendab -vol valitud kanali helitugevust.

5. Kanali helitugevus:

juhib kölarikanalite helitugevust. Vajutage esikölarite (F), tagakölarite (R), keskkölari (C) ja bassikölari (S) vahel liikumiseks üks kord, valige kanal ja reguleerige valitud üksuse või kanalite 5 kuni - 5 helitugevust. Süsteem salvestab kanali helitugevuse reguleerimise.

6. +Vol:

a. Suurendab põhiheli tugevust.
b. Kui eelnevalt on valitud kanali helitugevuse nupp, suurendab +vol valitud kanali helitugevust.

1. AUX: valib 3.5 mm AUX-sisendi.

2. RCA/DVD: valib RCA-sisendi.

3. FM-RAADIO: valib RM-raadio.

10. Bluetooth/Bluetooth-sidumine:

a. lühike vajutus valib Bluetooth-režiimi;
b. pikk vajutus käivitab Bluetooth-sidumise režiimi. LED vilgutab kuval kiiresti tähti "bt".

1. SD/USB: valib SD-/USB-sisendi.

12. Tagasi/eelmine/häälestamine-:

a. FM-raadio-režiim:

i. lühike vajutus eelmise jaama juurde liikumiseks;
ii. pikk vajutus eelmise salvestatud jaama valimiseks.

b. Bluetooth-režiim: lühike vajutus eelmise loo valimiseks.

c. USB-/SD-režiim:

i. lühike vajutus eelmise loo valimiseks;
ii. pikk vajutus eelmise kausta valimiseks.

13. Esitus/paus/otsimine:

a. FM-raadio-režiim: lühike vajutus automaatse otsingu käivitamiseks, teine lühike vajutus jaama valimiseks.
b. Bluetooth-režiim: lühike vajutus muusika esitamiseks või pausile panekuks.
c. USB-/SD-režiim: lühike vajutus muusika esitamiseks või pausile panekuks.

14. Järgmine/häälestamine+:

a. FM-raadio-režiim:

i. lühike vajutus järgmise jaama juurde liikumiseks;
ii. pikk vajutus järgmise salvestatud jaama juurde liikumiseks.

b. Bluetooth-režiim:

i. lühike vajutus järgmise loo valimiseks.
c. USB-/SD-režiim:

i. lühike vajutus järgmise loo valimiseks;
ii. pikk vajutus järgmise kausta valimiseks.

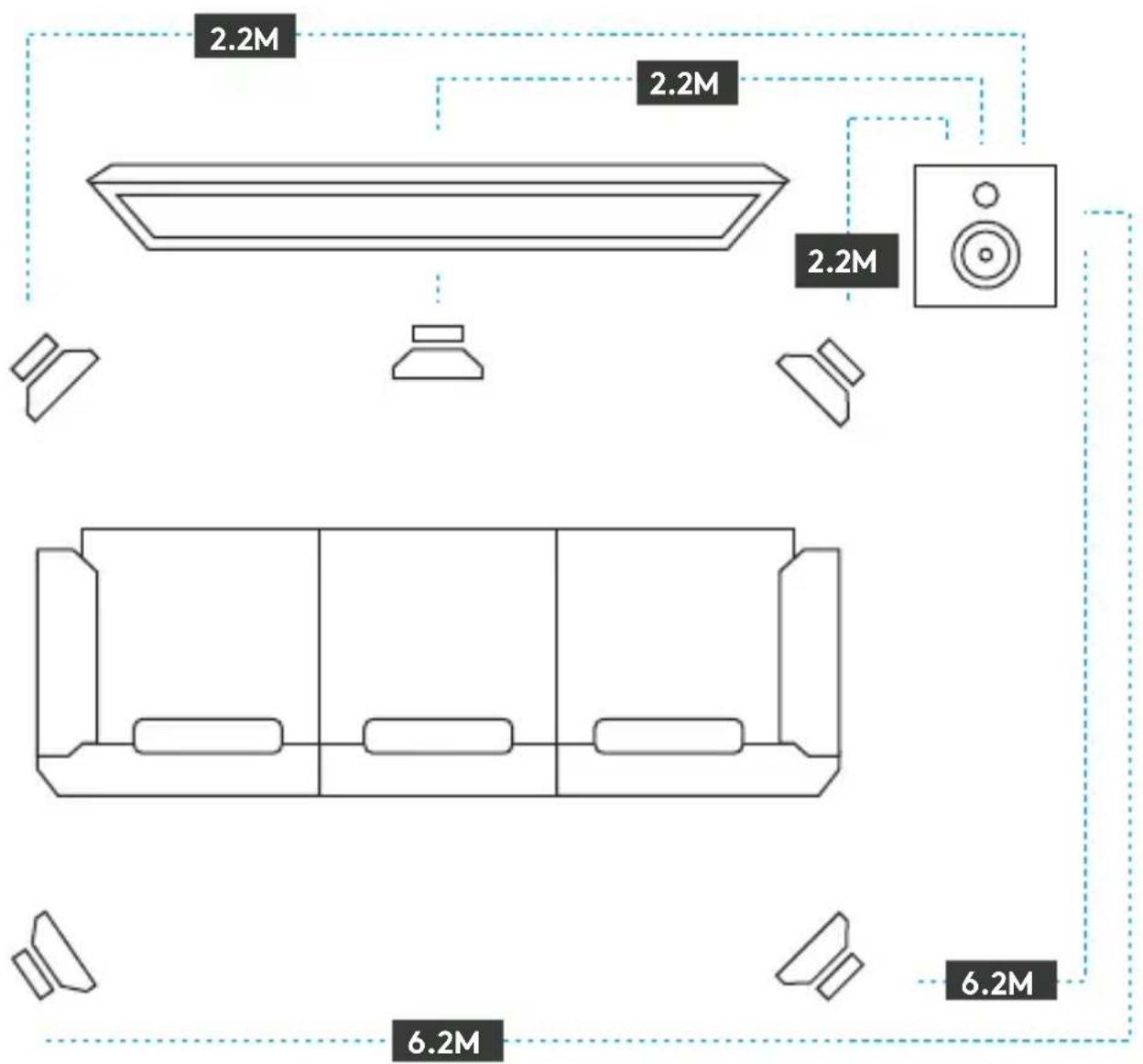

PIKEM KAABEL MUGAVAMAKS PAIGUTAMISEKS
